PiDSK - Część 12: Pomiary OPM/OLS, VFL i rozwiązywanie problemów w optyce

Prezentacja omawia pomiary mocy optycznej (OPM), źródła światła (OLS), pomiar tłumienia metodą OPM+OLS oraz wizualny lokalizator uszkodzeń (VFL). Przedstawia mikroskop inspekcyjny, czyszczenie złączy i rozwiązywanie typowych problemów w sieciach światłowodowych. Jest to dwunasta i ostatnia część cyklu.

Niniejsza prezentacja stanowi dwunastą i zarazem ostatnią część cyklu dotyczącego pomiarów fizycznych parametrów medium transmisyjnego. Obejmuje ona zagadnienia związane z pomiarami mocy optycznej, testowaniem tłumienia oraz lokalizacją uszkodzeń w światłowodach.

Materiał został przygotowany z myślą o studentach kierunków informatycznych i telekomunikacyjnych, którzy chcą zdobyć praktyczną wiedzę z zakresu diagnostyki sieci światłowodowych. Znajomość przedstawionych narzędzi i technik jest niezbędna w codziennej pracy inżyniera sieciowego.

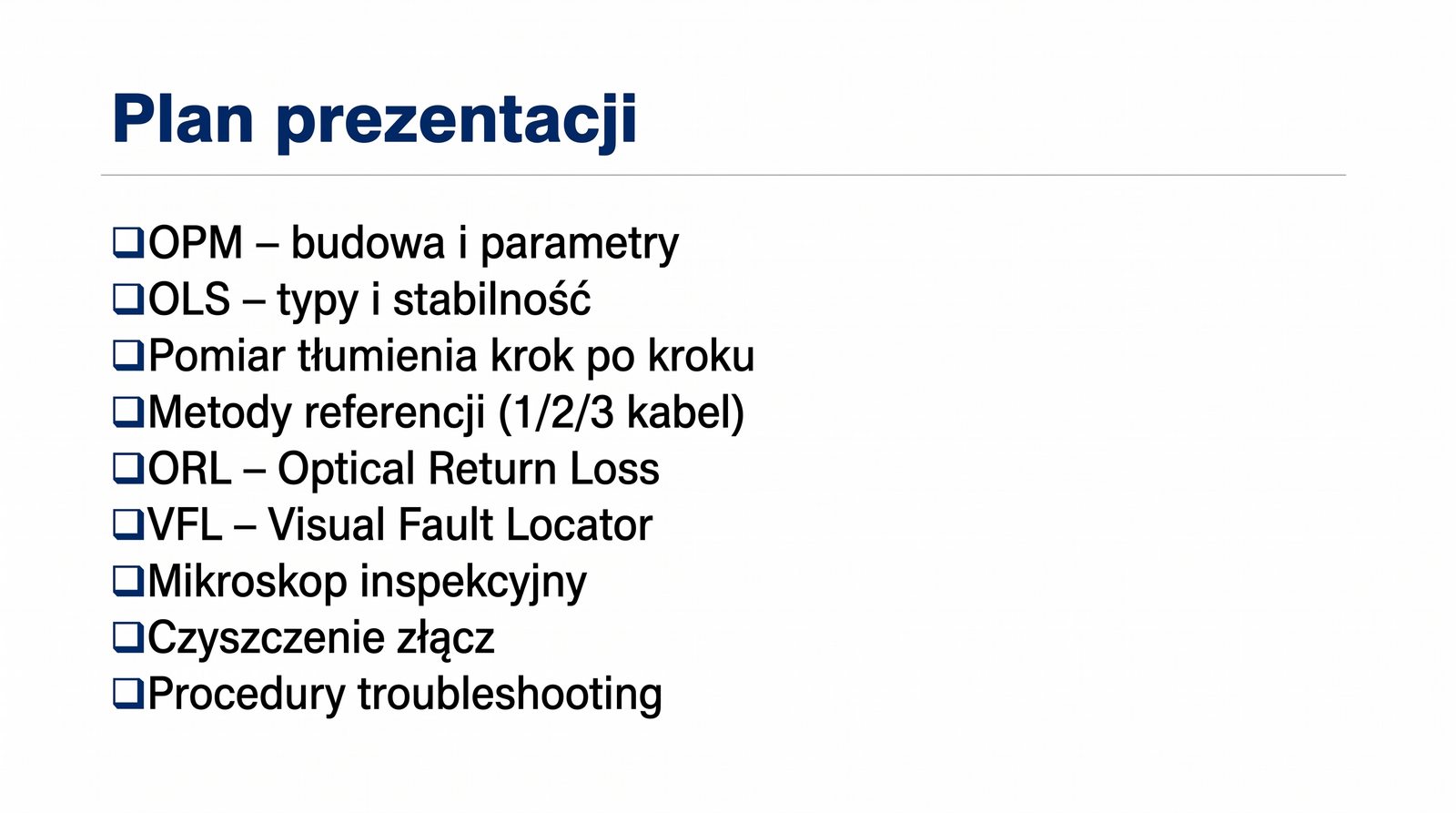

Plan części 12

Miernik mocy optycznej (OPM) – budowa, działanie, kalibracja
Źródło światła (OLS) – laser, LED, długości fal
Pomiar tłumienia metodą OPM+OLS – procedura krok po kroku
Bezwzględny i względny pomiar mocy
Tłumienność złączy (IL – Insertion Loss)
Współczynnik odbicia (ORL – Optical Return Loss)
VFL (Visual Fault Locator) – czerwone światło
Mikroskop inspekcyjny – czystość złączy
Czyszczenie złączy: sucha i mokra metoda

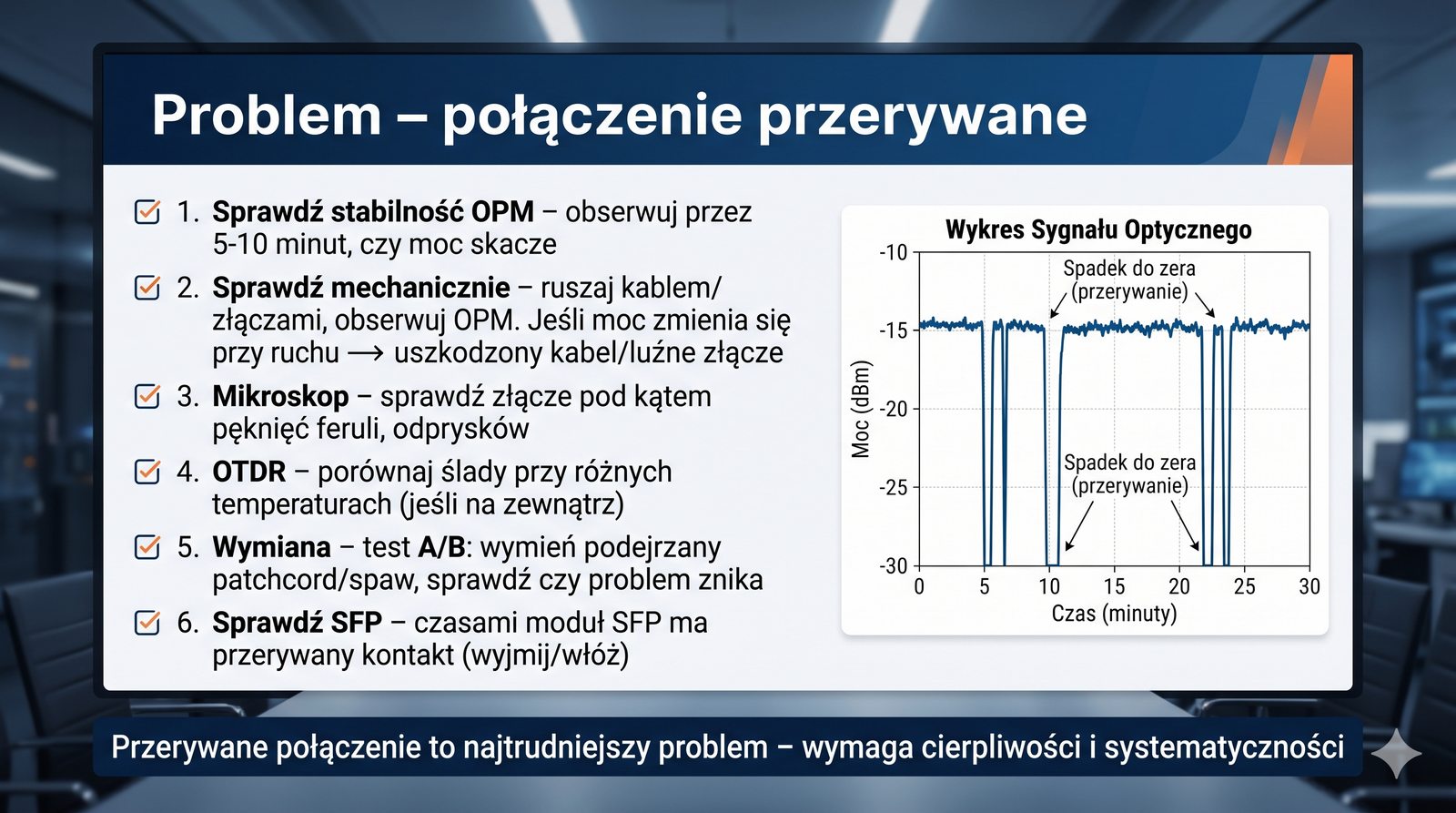

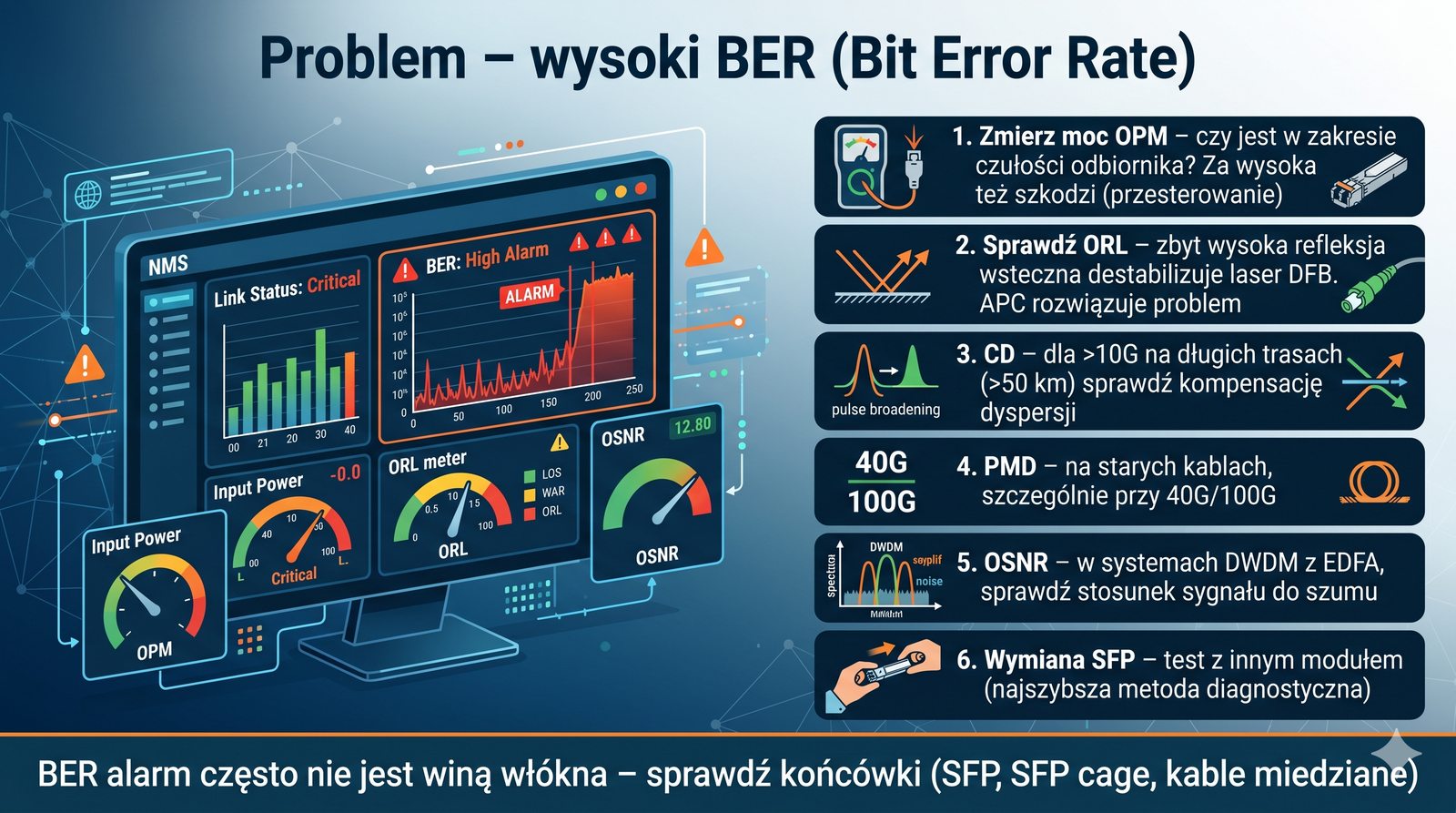

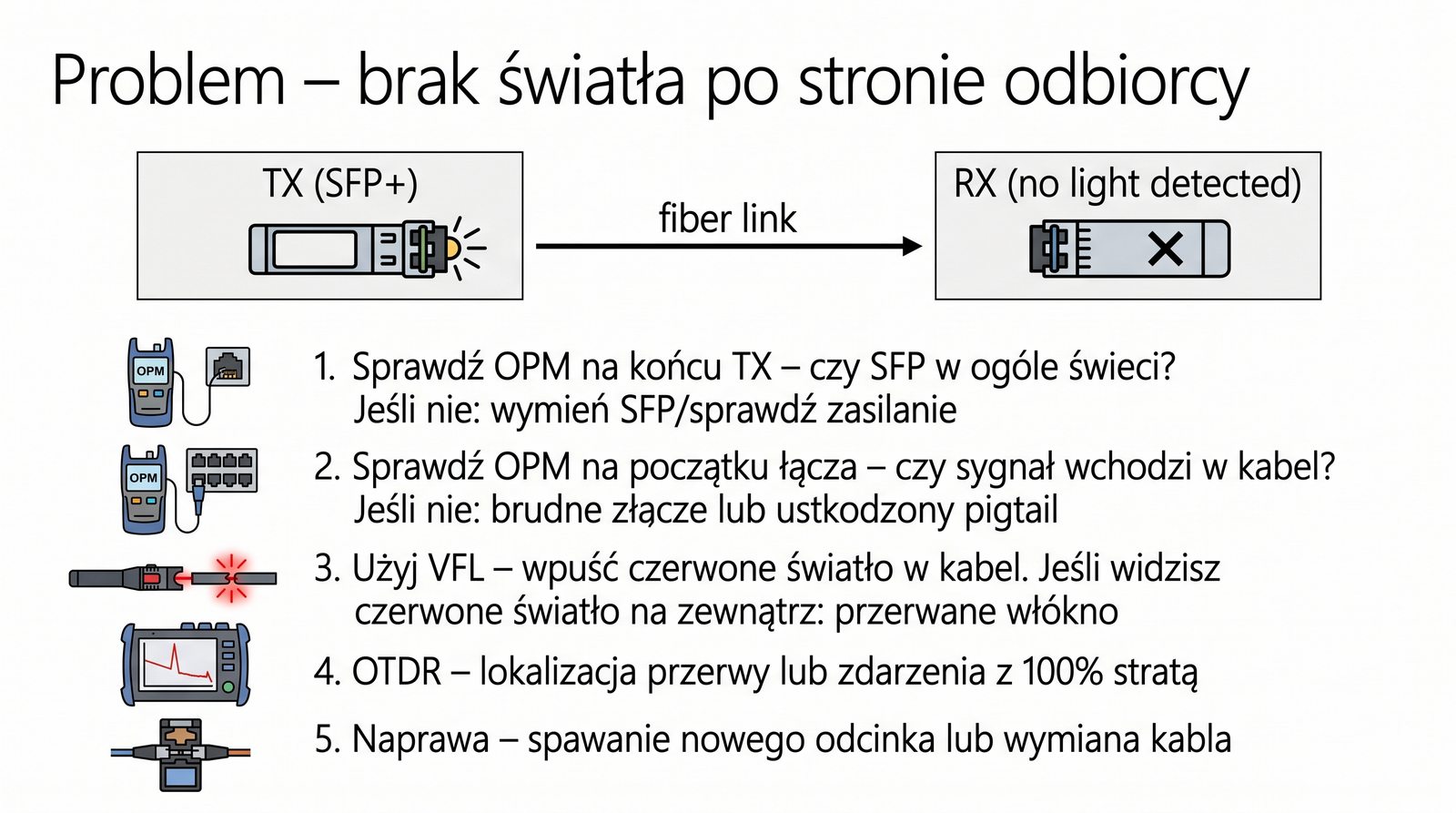

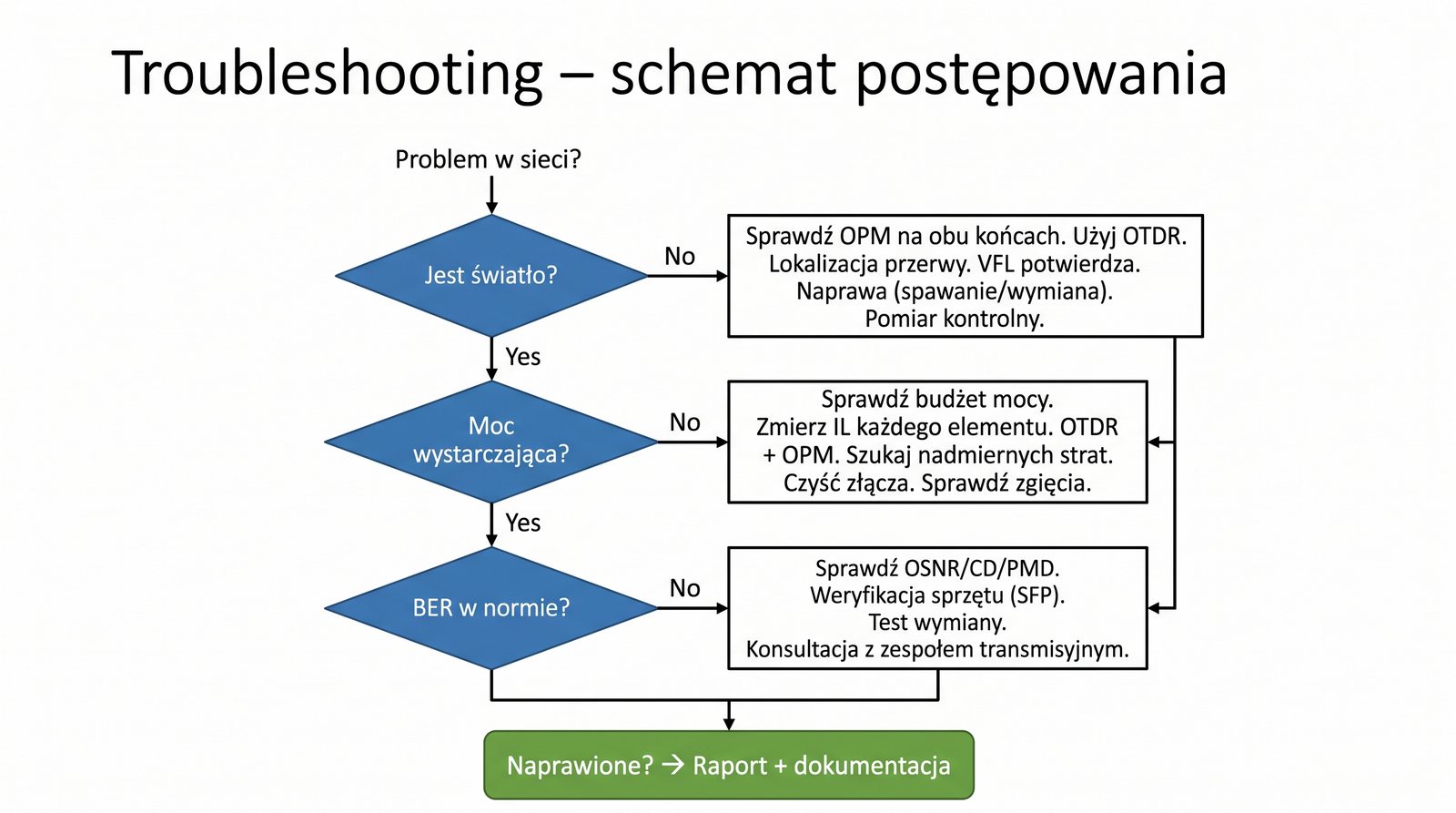

Rozwiązywanie problemów – schemat postępowania
Standardy i normy (ISO/IEC 11801, TIA-568)

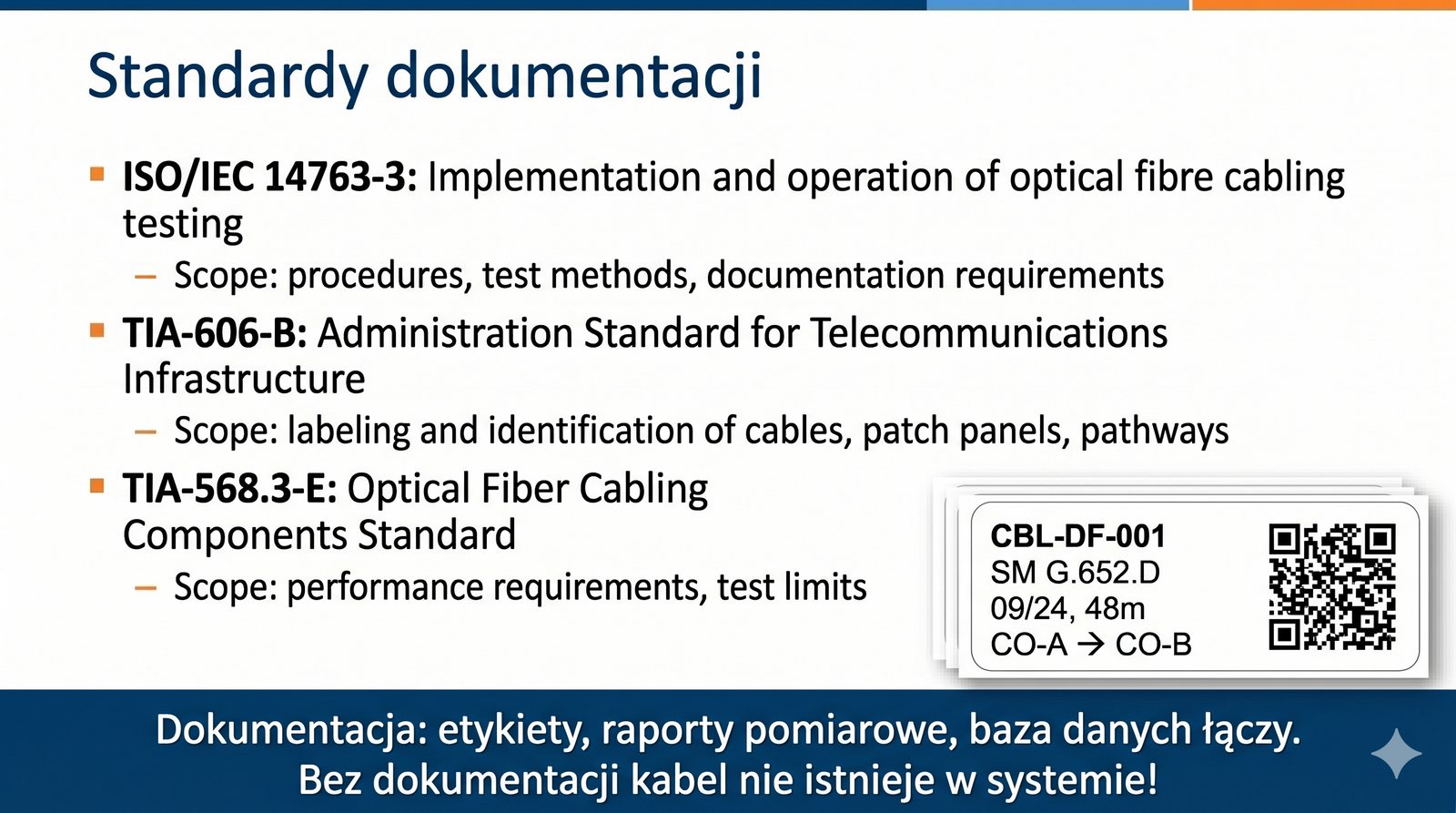

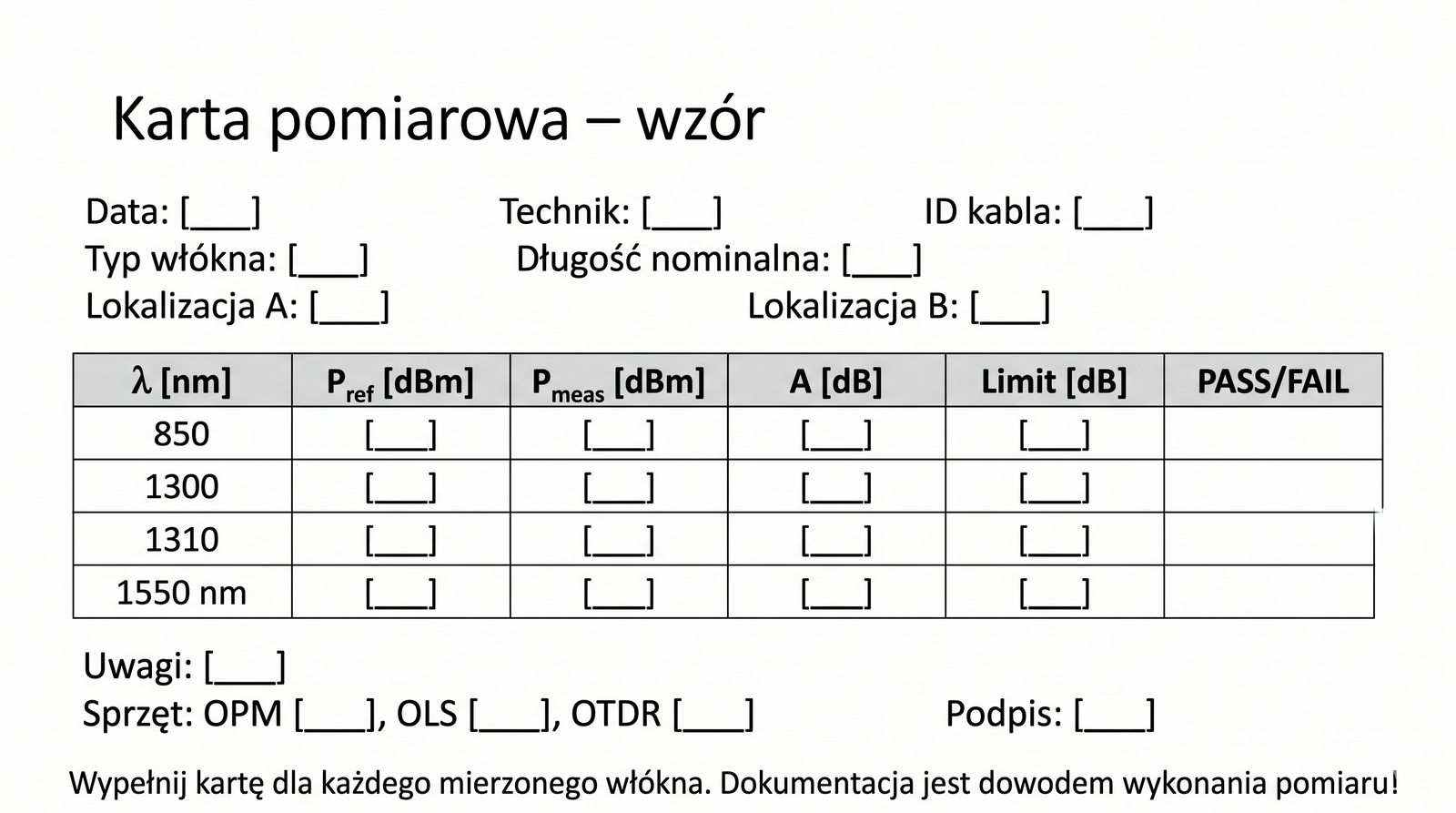

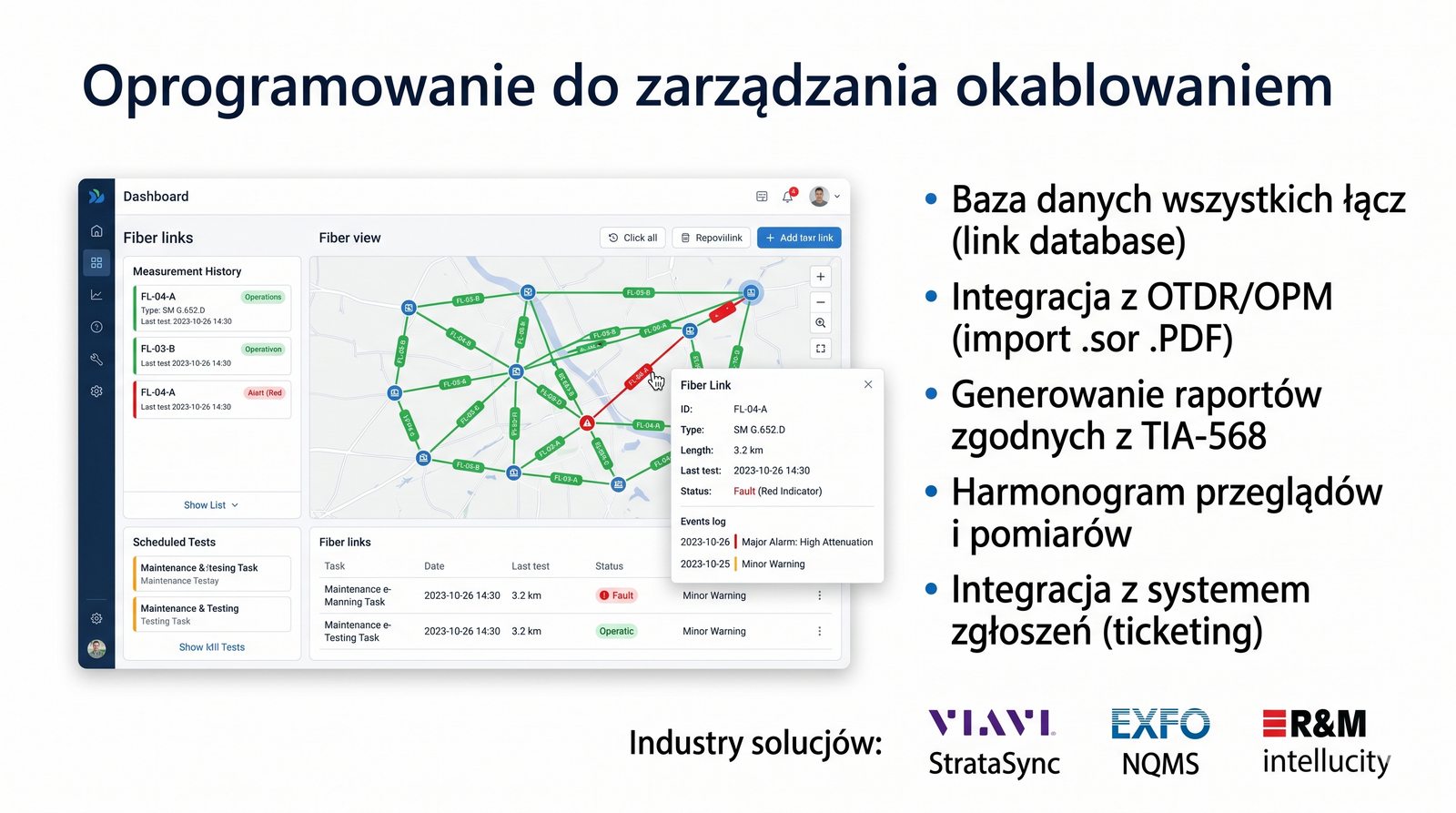

Dokumentacja pomiarów światłowodowych

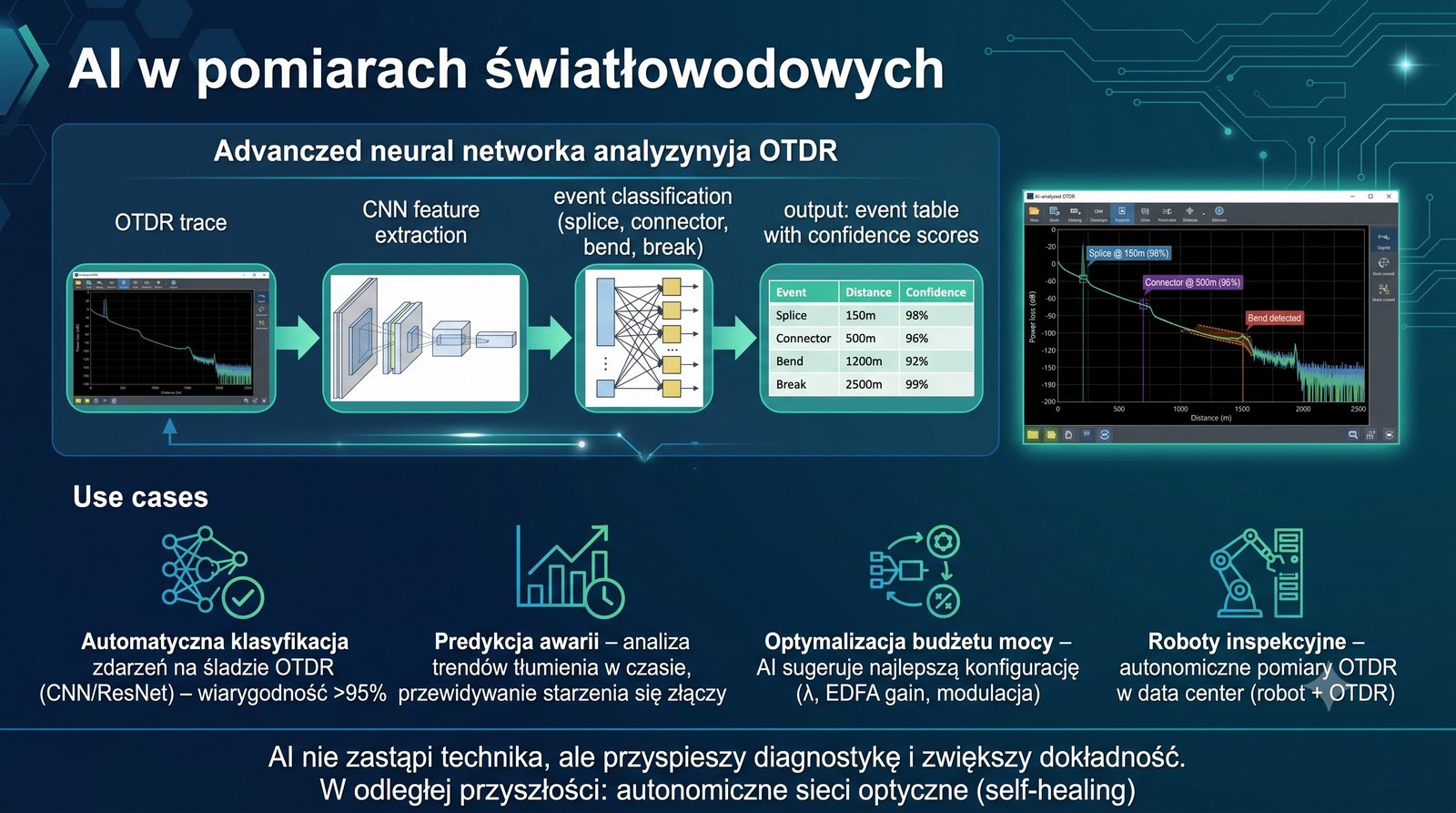

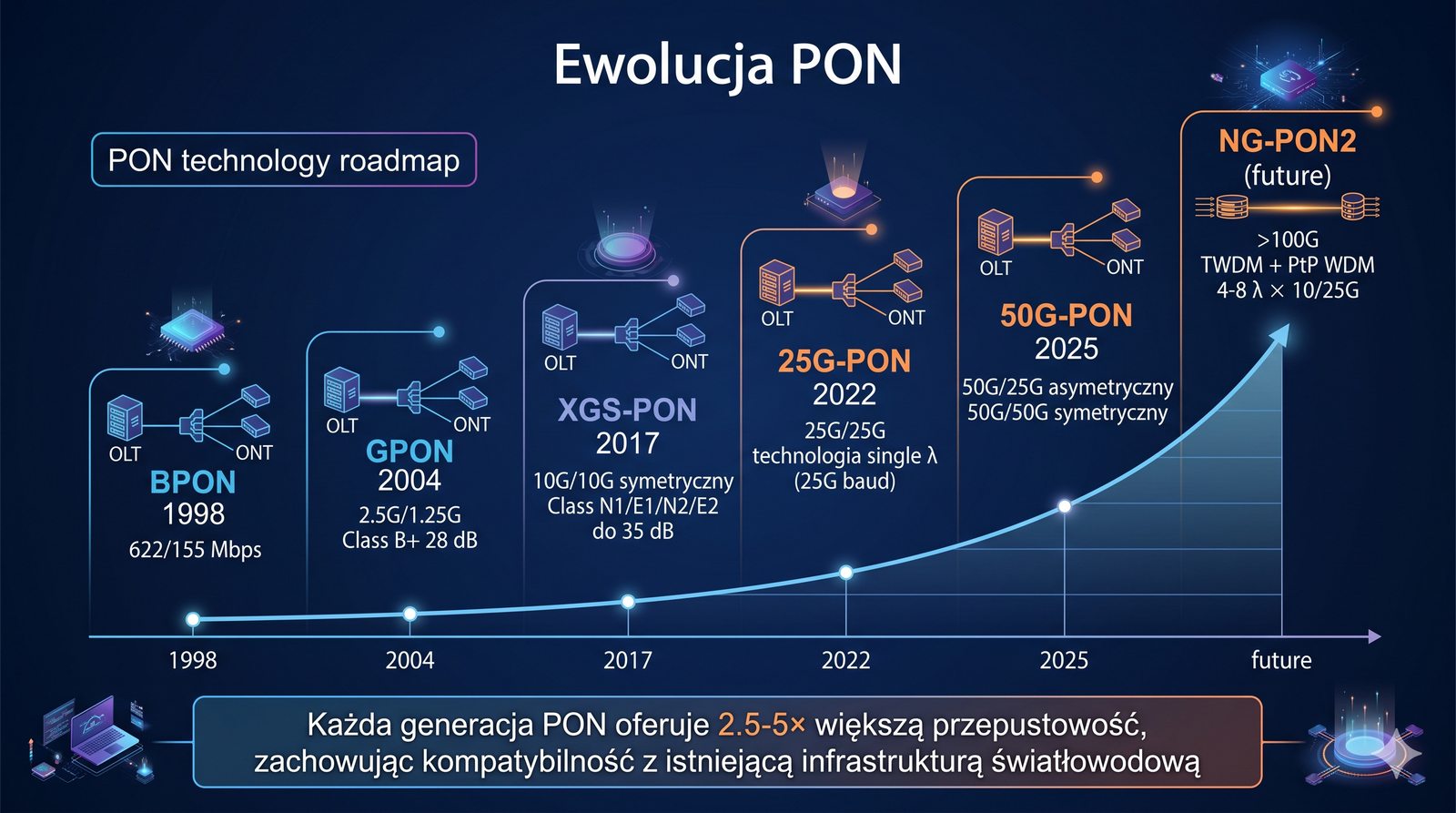

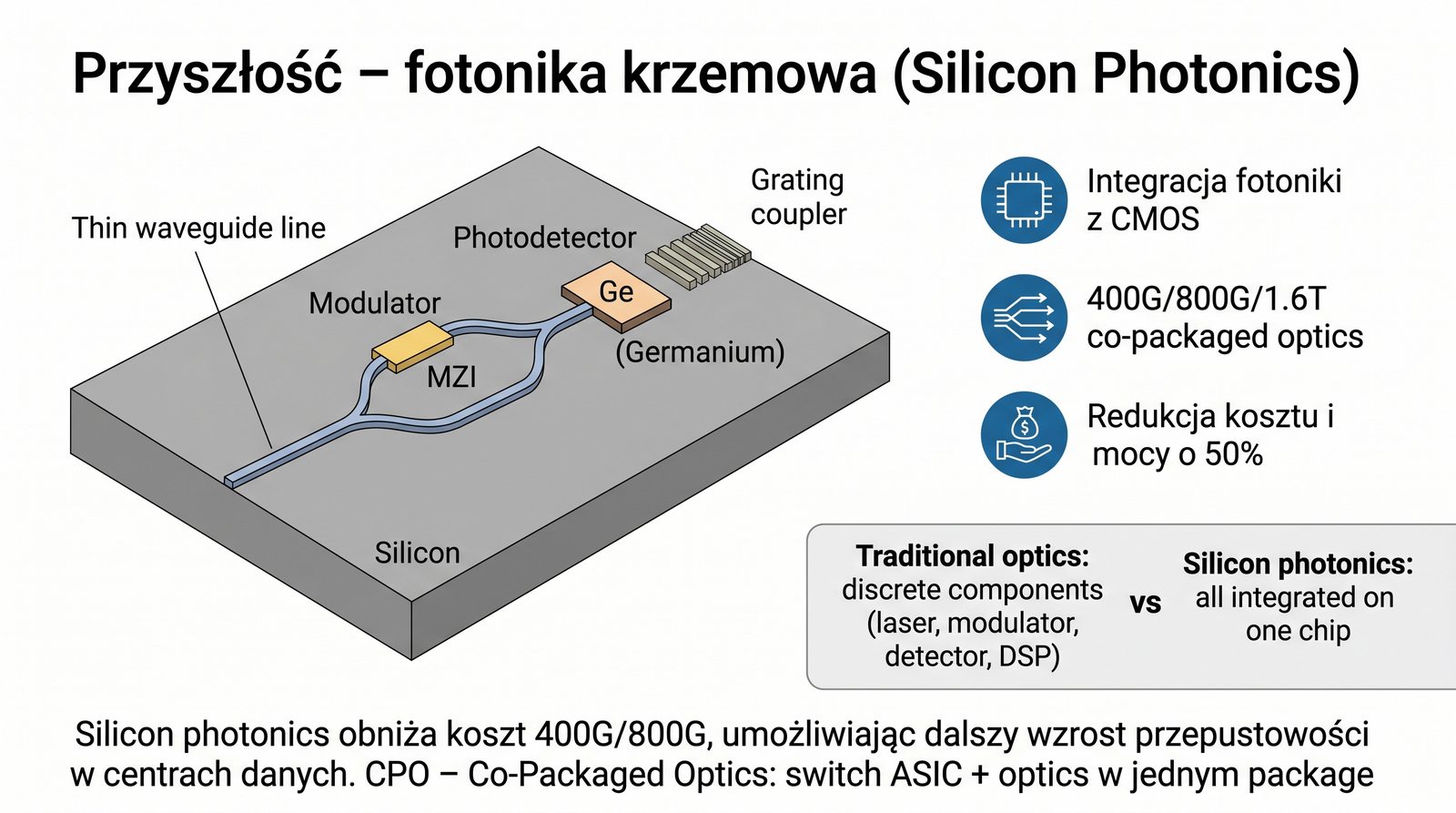

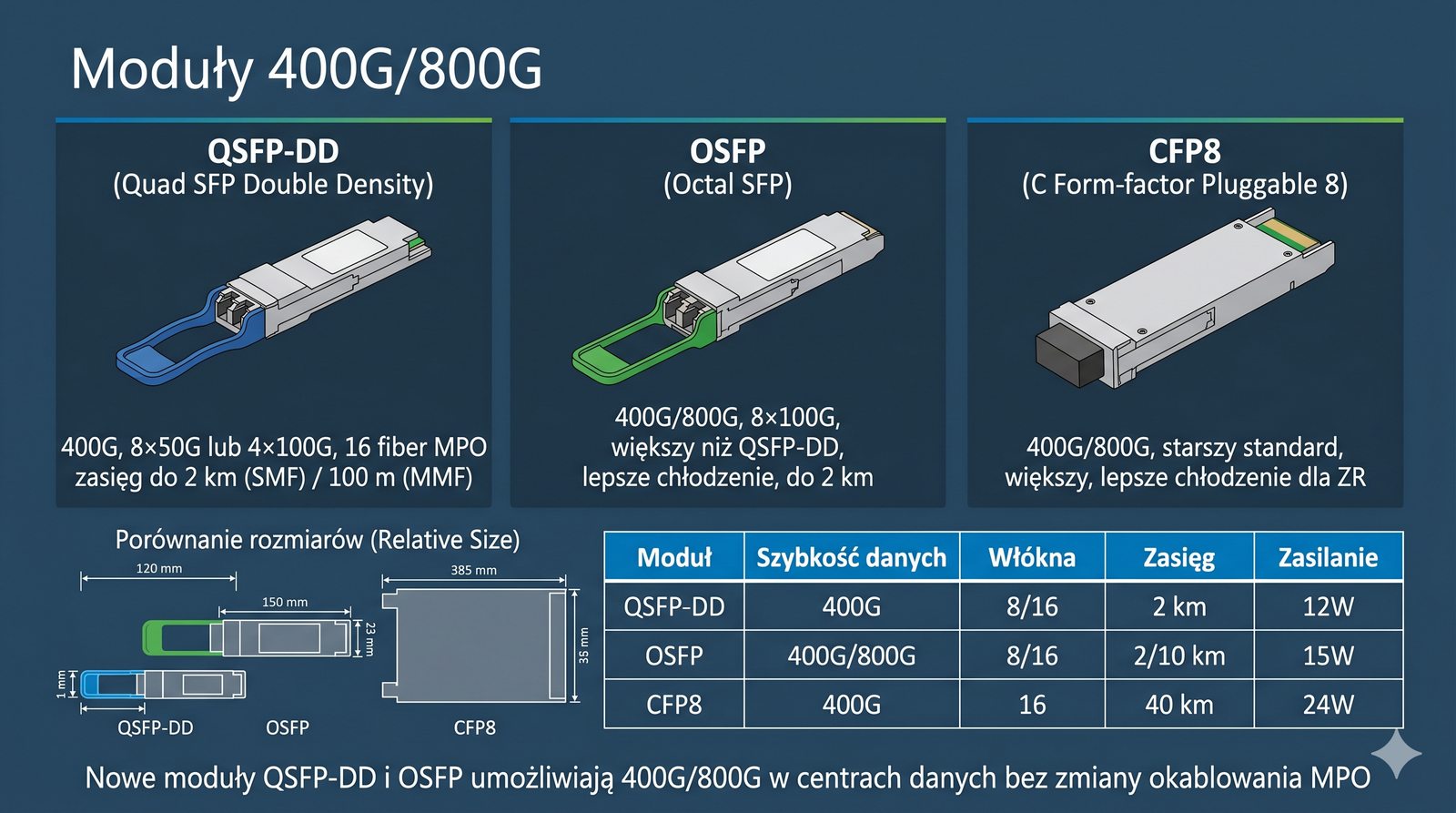

Przyszłość: fotonika krzemowa, 400G/800G, PON

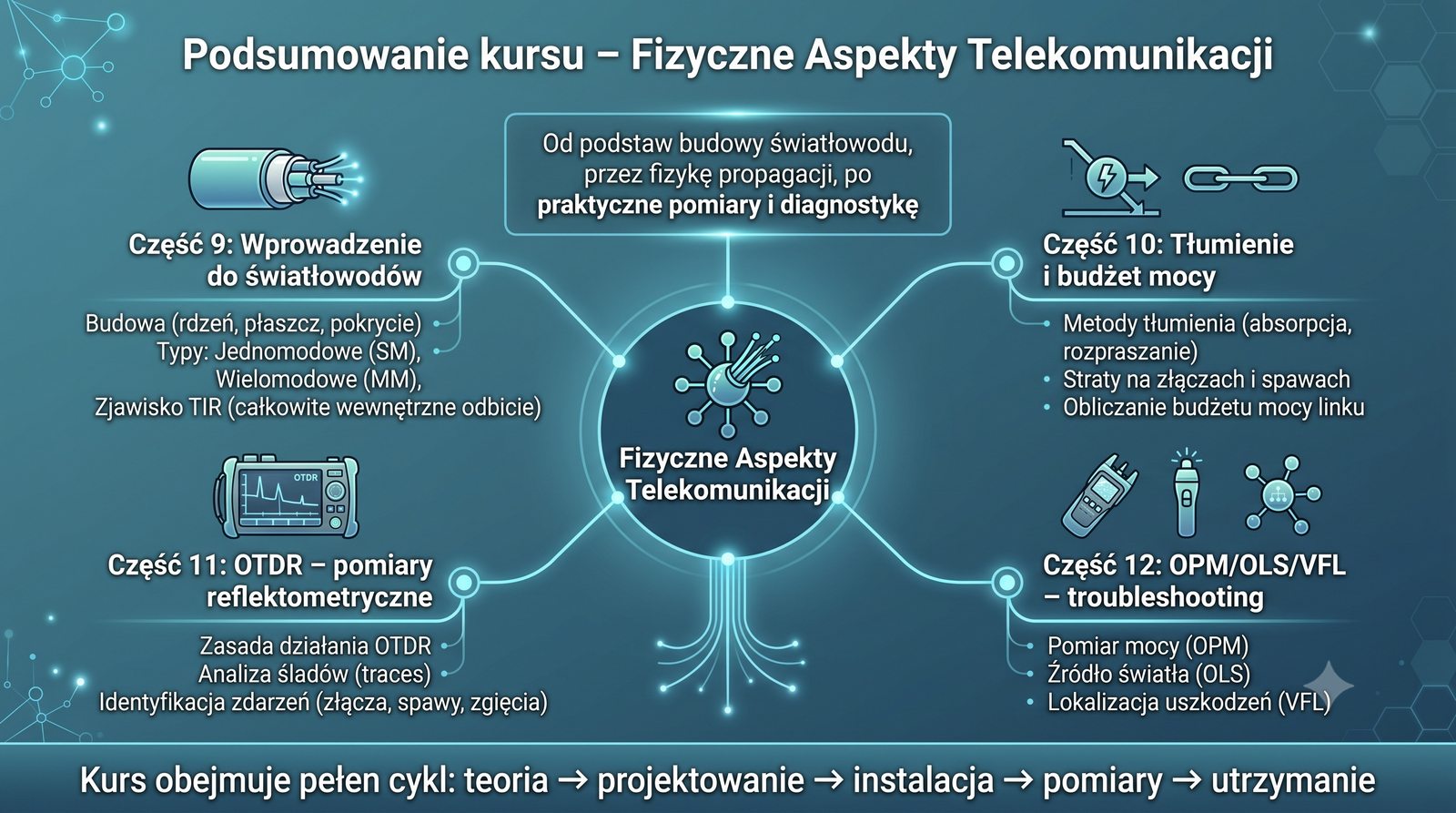

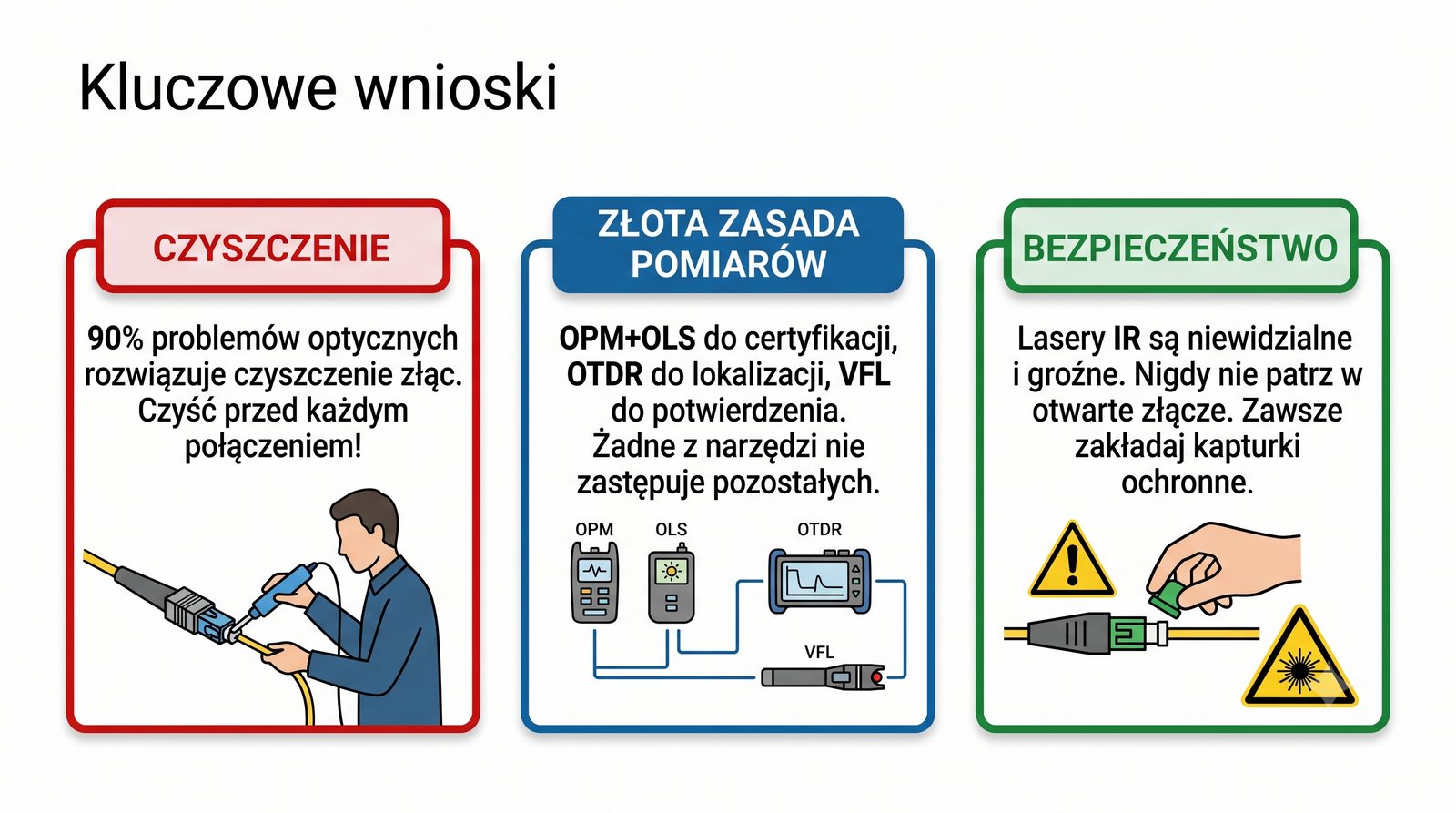

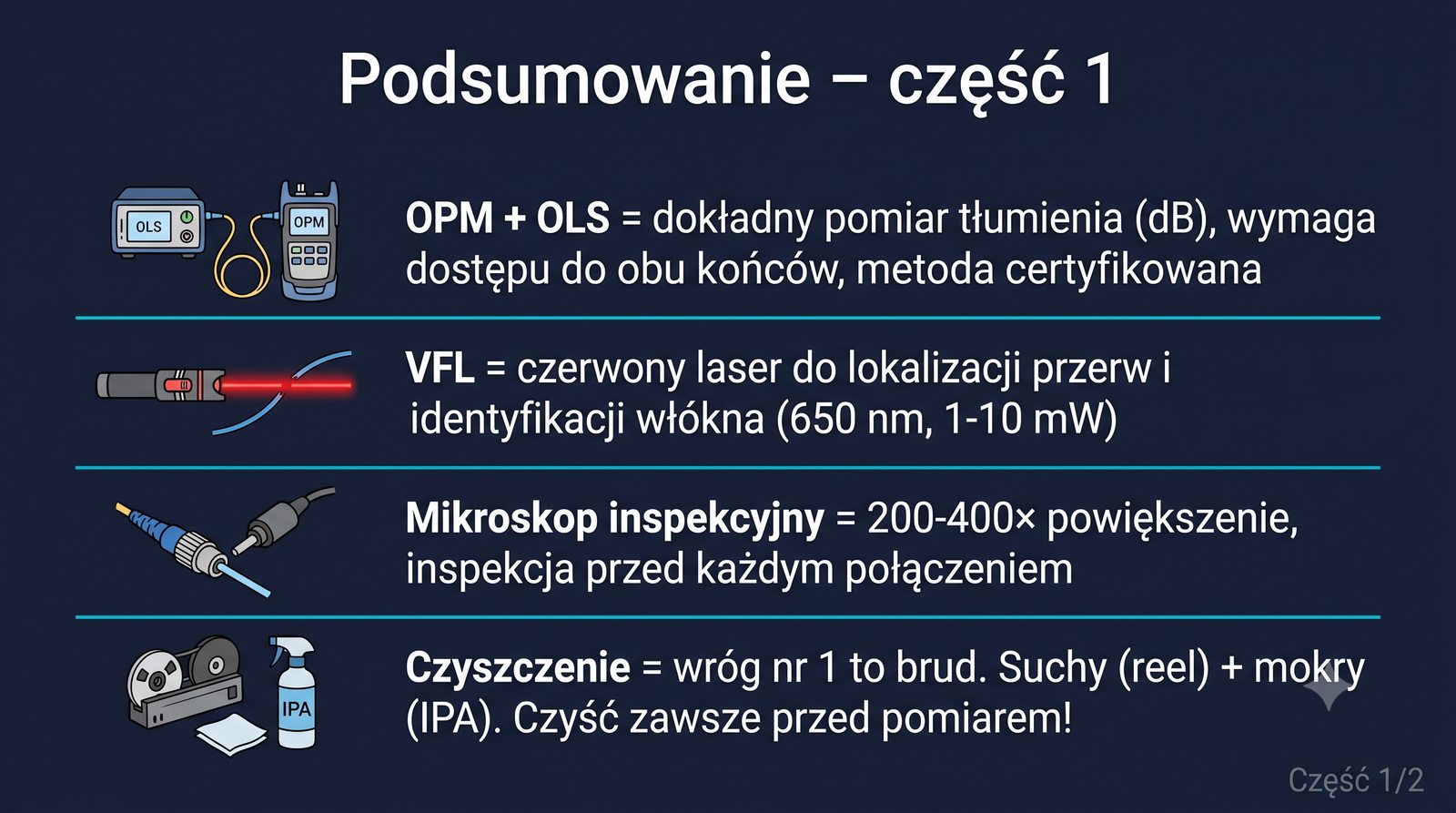

Podsumowanie cyklu pomiarów fizycznych

Plan prezentacji obejmuje zarówno zagadnienia teoretyczne, jak i praktyczne procedury pomiarowe stosowane w profesjonalnych instalacjach światłowodowych. Każdy z wymienionych tematów zostanie szczegółowo omówiony na kolejnych slajdach, z naciskiem na praktyczne aspekty wykonywania pomiarów.

Szczególna uwaga zostanie poświęcona procedurom czyszczenia złącz, które są najczęściej pomijanym, a zarazem najważniejszym elementem poprawnej diagnostyki. Wiedza o standardach i normach pozwoli na profesjonalne dokumentowanie wyników pomiarów.

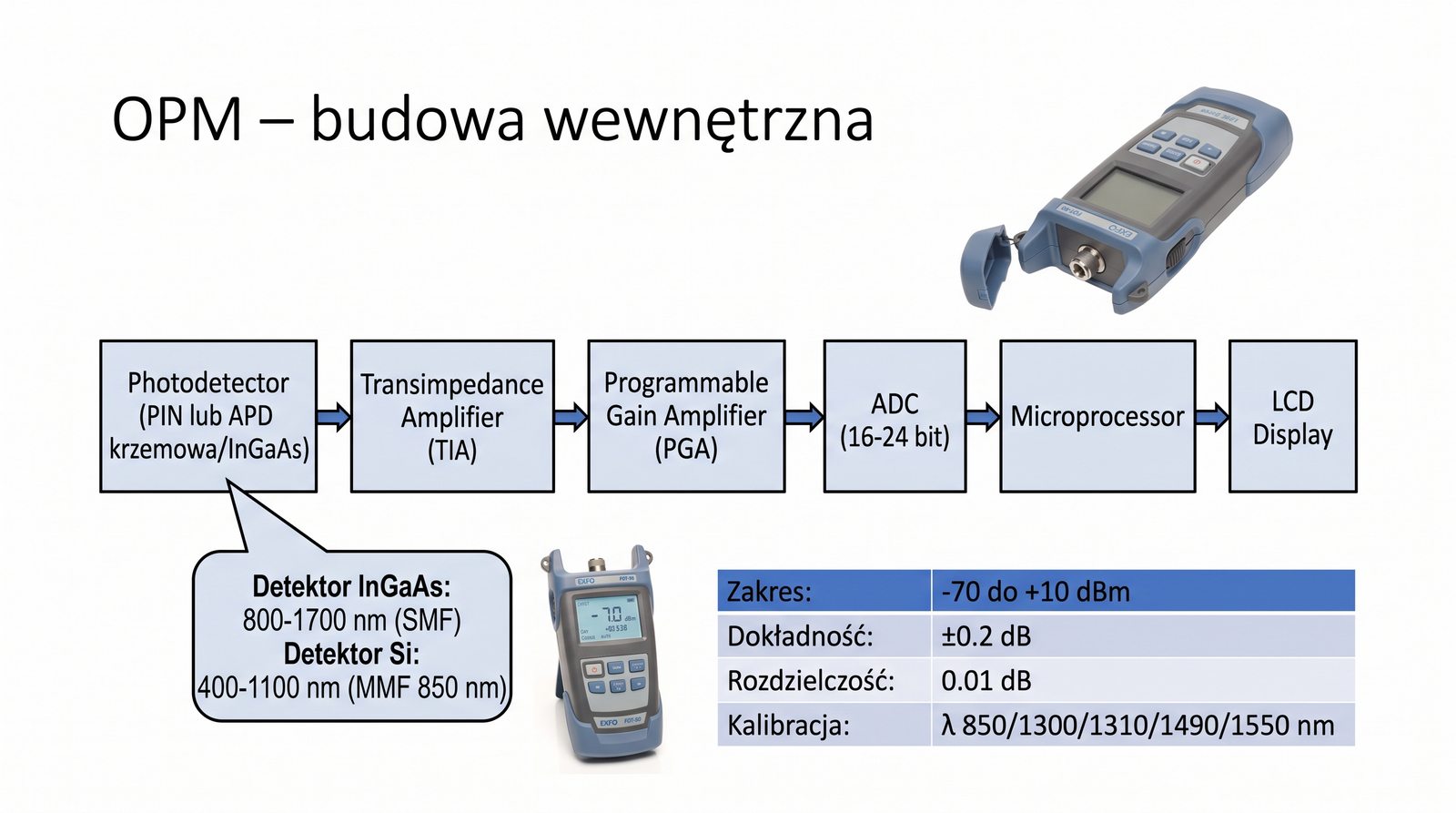

OPM – Optical Power Meter

OPM (miernik mocy optycznej) – przyrząd do pomiaru mocy sygnału optycznego w światłowodzie.

Budowa:

Fotodetektor: fotodioda PIN lub APD – zamienia światło na prąd
Układ pomiarowy: wzmacniacz transimpedancyjny, ADC
Procesor: kalibracja, przeliczenie na dBm/dB, kompensacja temperatury
Wyświetlacz: pokazuje moc w dBm, µW, nW
Złącze wejściowe: adapter uniwersalny (SC, LC, FC – wymienne)

Zakres pomiarowy: typowo -70 dBm do +10 dBm (dla dobrego miernika).

Dokładność: ± 0,2–0,5 dB (zależnie od kalibracji).

Fotodioda PIN stosowana w miernikach OPM charakteryzuje się dobrą czułością w szerokim zakresie długości fal, podczas gdy fotodioda lawinowa APD oferuje wyższy współczynnik wzmocnienia wewnętrznego, co przekłada się na lepszą czułość kosztem wyższego szumu.

Wzmacniacz transimpedancyjny przekształca prąd generowany przez fotodetektor na napięcie proporcjonalne do mocy optycznej. Procesor dokonuje kompensacji temperaturowej i przelicza wartość napięcia na moc wyrażoną w jednostkach dBm lub mikrowatach, co jest wyświetlane na ekranie.

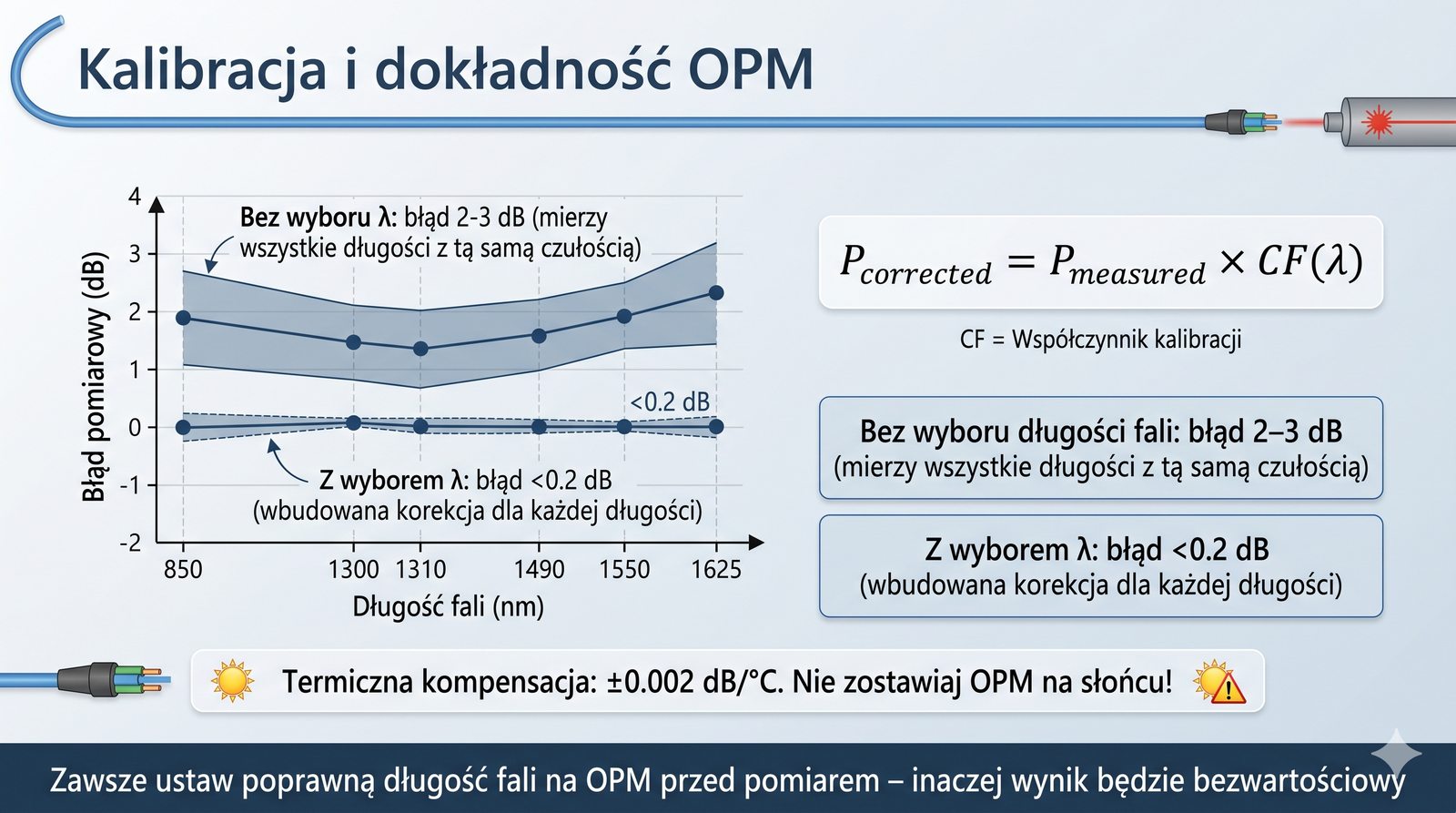

Kalibracja – klucz do dokładności

OPM wymaga kalibracji dla różnych długości fal.

Kalibracja uwzględnia:

Czułość fotodetektora dla danej λ
Straty w adapterze wejściowym
Współczynnik temperaturowy

Ustawienie długości fali w OPM:

# Typowe menu OPM:
WAVELENGTH: 1310 nm
UNIT: dBm
REF: -3,0 dBm (jeśli tryb względny)

Bez kalibracji na właściwej λ – błąd pomiaru do 2–3 dB!

Większość OPM ma wbudowaną kompensację dla 850, 1300, 1310, 1490, 1550, 1625 nm.

Kalibracja miernika OPM polega na porównaniu wskazań przyrządu z wartością wzorcową pochodzącą z certyfikowanego źródła światła o znanej mocy i długości fali. Proces ten powinien być wykonywany regularnie, najlepiej w autoryzowanym laboratorium metrologicznym.

Większość nowoczesnych mierników OPM oferuje wbudowaną kompensację dla standardowych długości fal stosowanych w telekomunikacji. Praca na długości fali innej niż kalibrowana prowadzi do błędów systematycznych, które mogą całkowicie zafałszować wynik pomiaru.

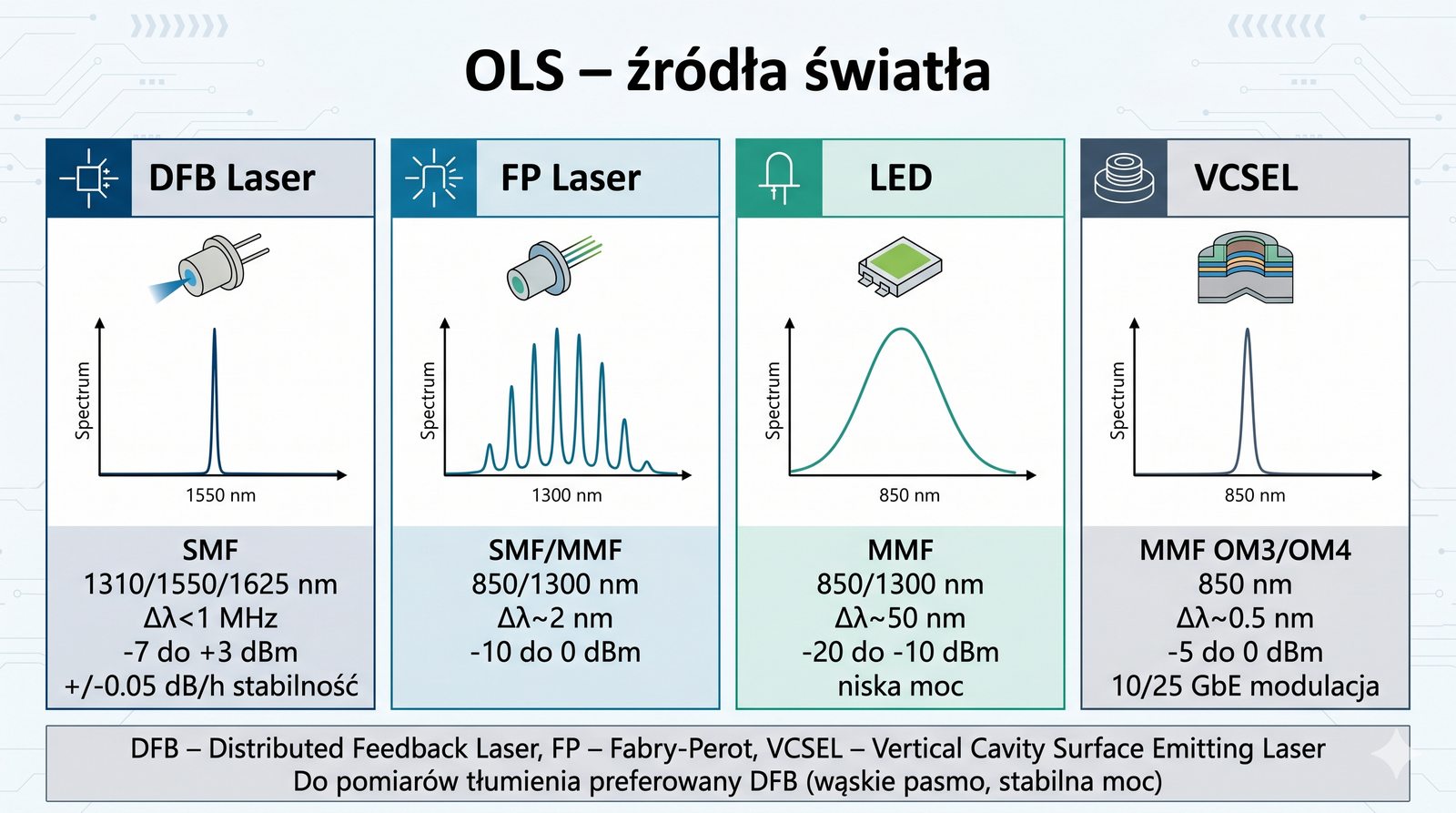

OLS – Optical Light Source

OLS (źródło światła) – generuje stabilny sygnał optyczny o znanej mocy i długości fali.

Rodzaje źródeł:

Laser DFB (Distributed Feedback): wąskie widmo (< 0,1 nm), stabilna długość fali, droższy – do SMF
Laser FP (Fabry-Perot): szersze widmo (1–2 nm), tańszy – do MMF
LED (Light Emitting Diode): szerokie widmo (20–100 nm), niska moc – tylko do MMF, krótkie dystanse
VCSEL (Vertical Cavity Surface Emitting Laser): 850 nm, do MMF OM3/OM4, tani

Stabilność mocy OLS: ± 0,05 dB w ciągu 1 h (dobry laser).

Laser DFB (Distributed Feedback) jest najczęściej wybieranym źródłem dla światłowodów jednomodowych ze względu na bardzo wąskie widmo emisyjne i stabilność długości fali w funkcji temperatury. Dzięki temu nadaje się doskonale do precyzyjnych pomiarów tłumienia w sieciach szkieletowych i dostępowych.

Źródła LED, choć tańsze i prostsze w budowie, znajdują zastosowanie głównie w sieciach wielomodowych na krótkich dystansach, gdzie ich szerokie widmo nie stanowi ograniczenia. VCSEL stanowi kompromis między ceną a jakością widma, co czyni go popularnym wyborem w data center.

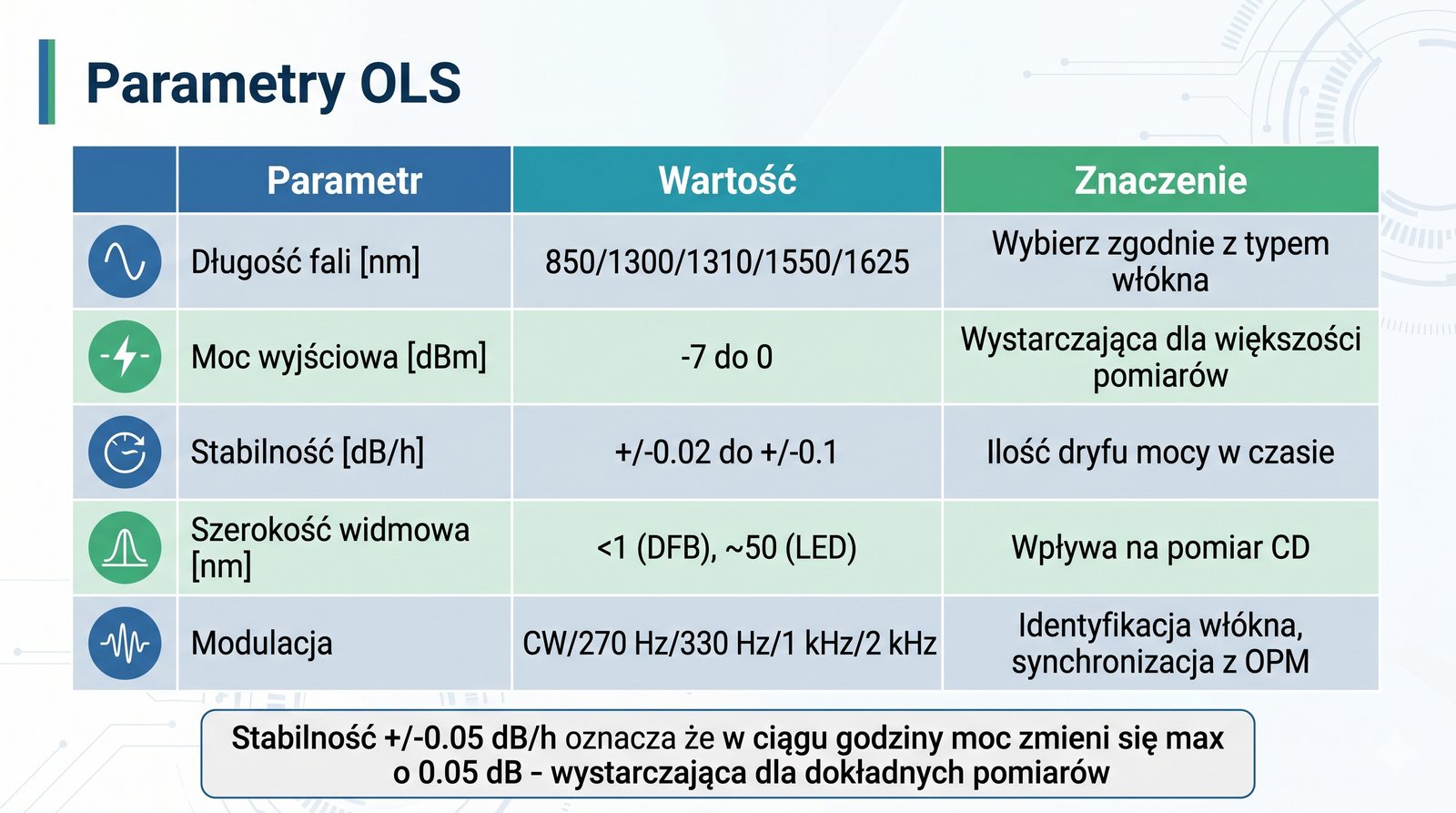

Wybór OLS

Kluczowe parametry OLS:

Parametr	Opis	Typowa wartość
Długość fali	850, 1300 (MMF), 1310, 1550 (SMF)	± 10 nm
Moc wyjściowa	Stabilna, znana	-7 do 0 dBm
Stabilność	Zmiana mocy w czasie	± 0,05 dB / h
Szerokość widma	Im węższa, tym lepiej dla SMF	< 1 nm (DFB)
Modulacja	CW (ciągła) lub modulowana 270 Hz/2 kHz	Do identyfikacji włókna

OLS z modulacją (np. 2 kHz) – przydatne do identyfikacji konkretnego włókna w kablu (słuchawka optyczna lub OPM z detekcją tonu).

Długość fali emisji jest najważniejszym parametrem OLS, ponieważ determinuje zakres widma, w którym będzie prowadzony pomiar. Większość źródeł oferuje przełączanie między standardowymi długościami, co pozwala na testowanie trasy w różnych oknach transmisyjnych.

Moc wyjściowa OLS powinna być stabilna w czasie z dokładnością co najmniej 0,05 dB na godzinę, aby zapewnić wiarygodność pomiarów tłumienia. Modulacja sygnału tonem o częstotliwości 270 Hz lub 2 kHz umożliwia identyfikację konkretnego włókna w wiązce za pomocą słuchawki optycznej.

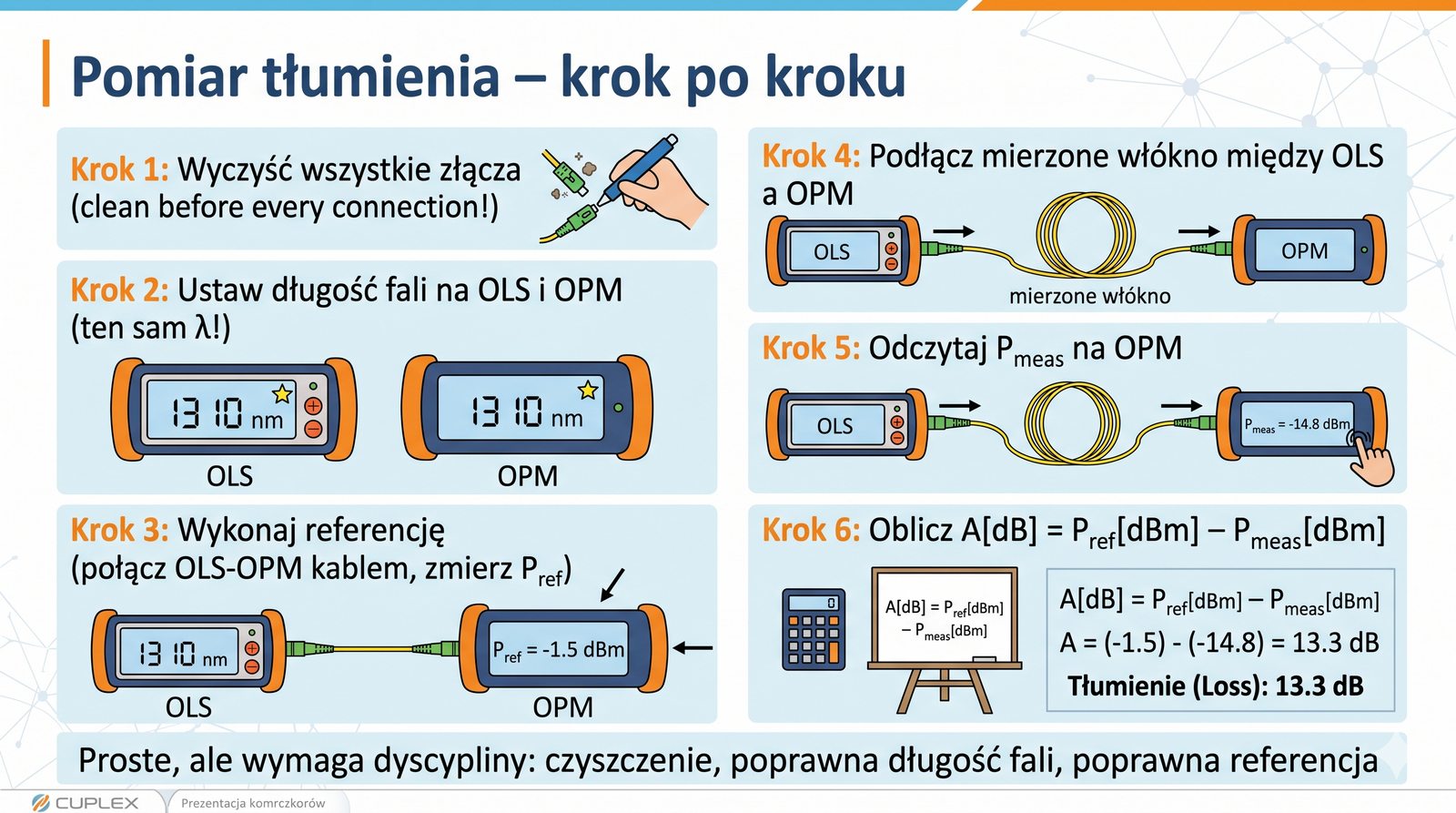

Metoda transmisyjna – krok po kroku

Cel: Zmierzyć tłumienie całkowite światłowodu A [dB].

Przygotowanie: wyczyść wszystkie złącza!
Ustaw OLS: wybierz długość fali (np. 1310 nm), włącz na 5 min (stabilizacja termiczna)
Ustaw OPM: ta sama długość fali, jednostka dBm
Pomiar referencyjny: podłącz OLS do OPM bezpośrednio (patchcord 1 m) → odczytaj P_ref
Podłącz trasę: wpięcie badanego światłowodu między OLS a OPM
Pomiar trasy: odczytaj P_trasa
Obliczenie: A = P_ref – P_trasa [dB]

Wynik: A > 0 oznacza tłumienie (w dB).

Przygotowanie do pomiaru tłumienia metodą transmisyjną wymaga przede wszystkim starannego oczyszczenia wszystkich złącz światłowodowych na trasie pomiarowej. Nawet niewidoczny gołym okiem brud na feruli może wprowadzić błąd rzędu kilku decybeli.

Stabilizacja termiczna źródła OLS przez około 5 minut przed pomiarem jest konieczna, ponieważ zmiany temperatury wpływają na długość fali emisji i moc wyjściową lasera. Obliczenie tłumienia jako różnicy mocy referencyjnej i mierzonej eliminuje wpływ strat na kablach pomostowych.

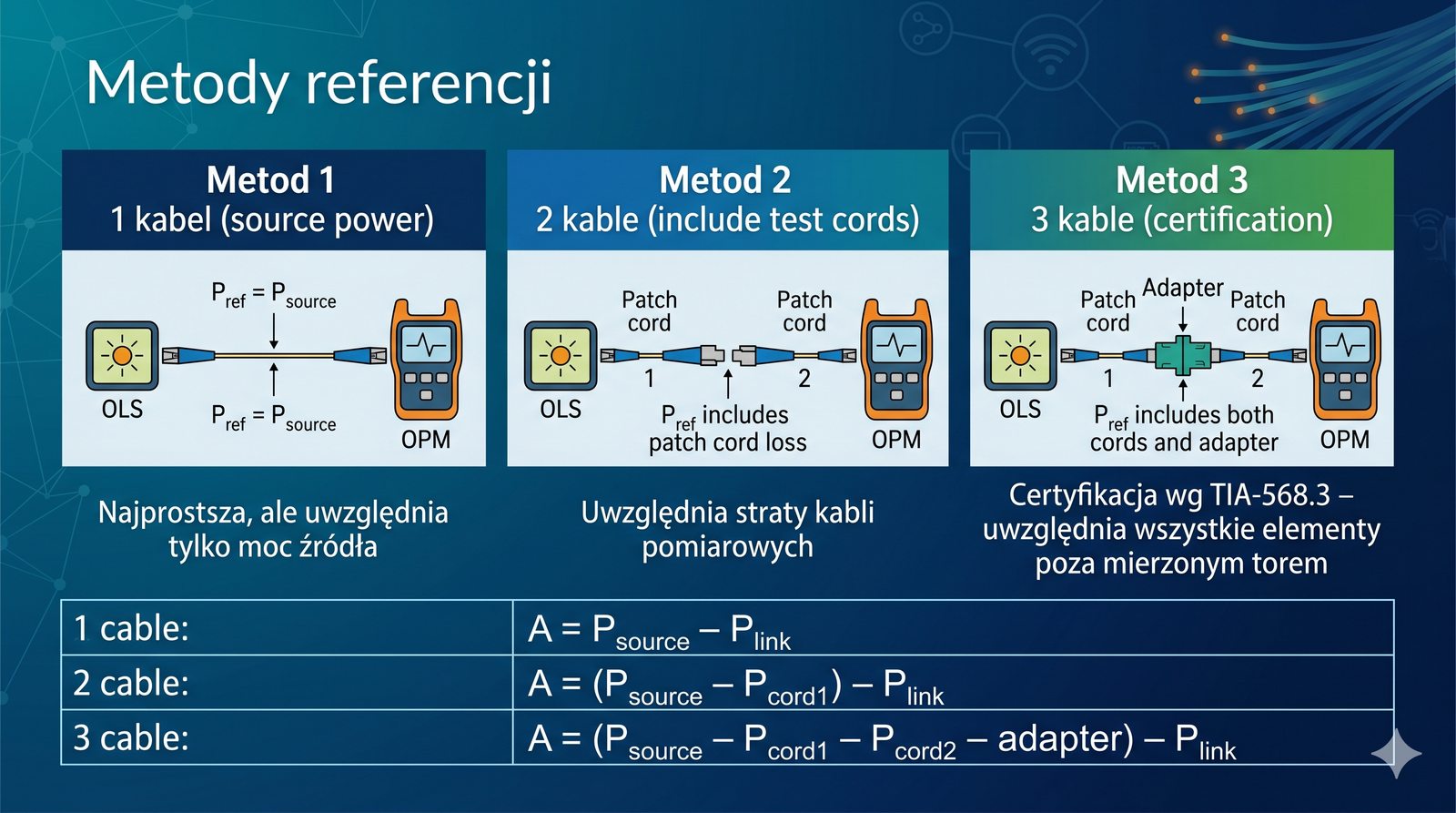

Jak zrobić referencję?

Dwie metody pomiaru referencyjnego:

Metoda 1 (1 kabel): OLS → krótki patchcord → OPM – mierzysz moc wyjściową źródła
Metoda 2 (2 kable): OLS → patchcord A → patchcord B → OPM – uwzględnia straty na złączach pomiarowych
Metoda 3 (3 kable): OLS → patchcord A → patchcord B → patchcord C → OPM – do certyfikacji (najdokładniejsza)

Wybór metody zależy od wymaganej dokładności:

Kontrola terenowa: metoda 2
Certyfikacja (data center, PON): metoda 3
Szybki test: metoda 1

Ważne: wszystkie kable pomiarowe muszą być czyste! Brud = błąd > 1 dB.

Metoda jednokablowa (1 kabel) jest najszybsza i polega na bezpośrednim podłączeniu OLS do OPM za pomocą jednego patchcordu. Uwzględnia ona straty na jednym złączu pomiarowym, ale pomija straty na drugim złączu, co może prowadzić do zaniżenia rzeczywistego tłumienia.

Metoda trzykablowa (3 kable) jest najdokładniejsza i rekomendowana do certyfikacji tras światłowodowych zgodnie z normami TIA-568.3-E. Uwzględnia ona straty na obu złączach pomiarowych oraz na dodatkowym złączu pośrednim, co daje najbardziej wiarygodne wyniki.

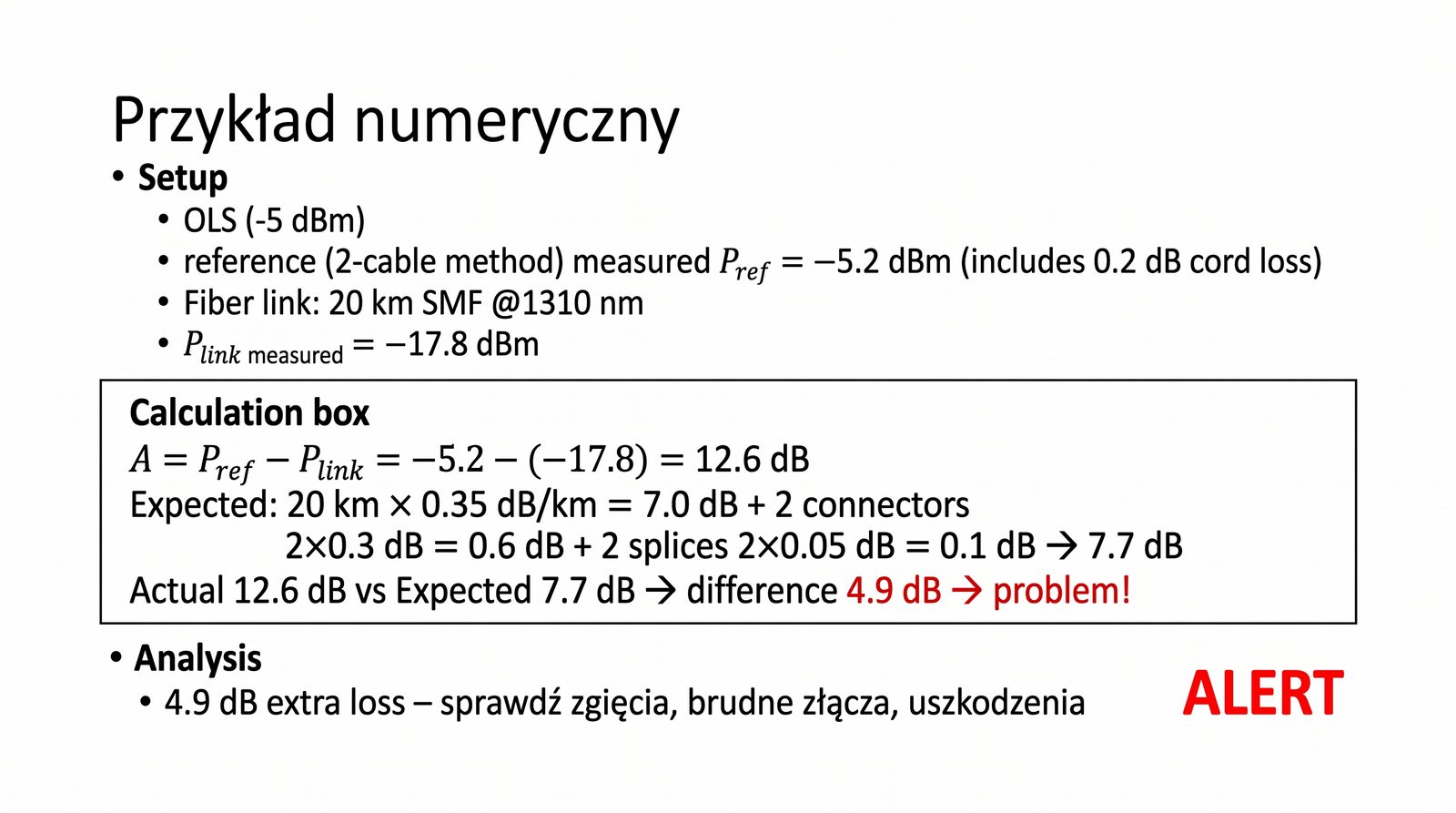

Przykład liczbowy

Dane:

OLS: -5 dBm @ 1310 nm
OPM referencyjny: P_ref = -5,2 dBm (strata na patchcordzie 0,2 dB)
Trasa: SMF 12 km, 2 złącza, 4 spawy

Pomiar: OPM po podłączeniu trasy: P_trasa = -17,8 dBm

Obliczenie:

A = P_ref - P_trasa = -5,2 - (-17,8) = 12,6 dB

Weryfikacja:

Tłumienie kabla: 12 km × 0,35 dB/km = 4,2 dB
Straty na złączach: 2 × 0,5 dB = 1,0 dB
Straty na spawach: 4 × 0,05 dB = 0,2 dB
Łącznie oczekiwane: 5,4 dB

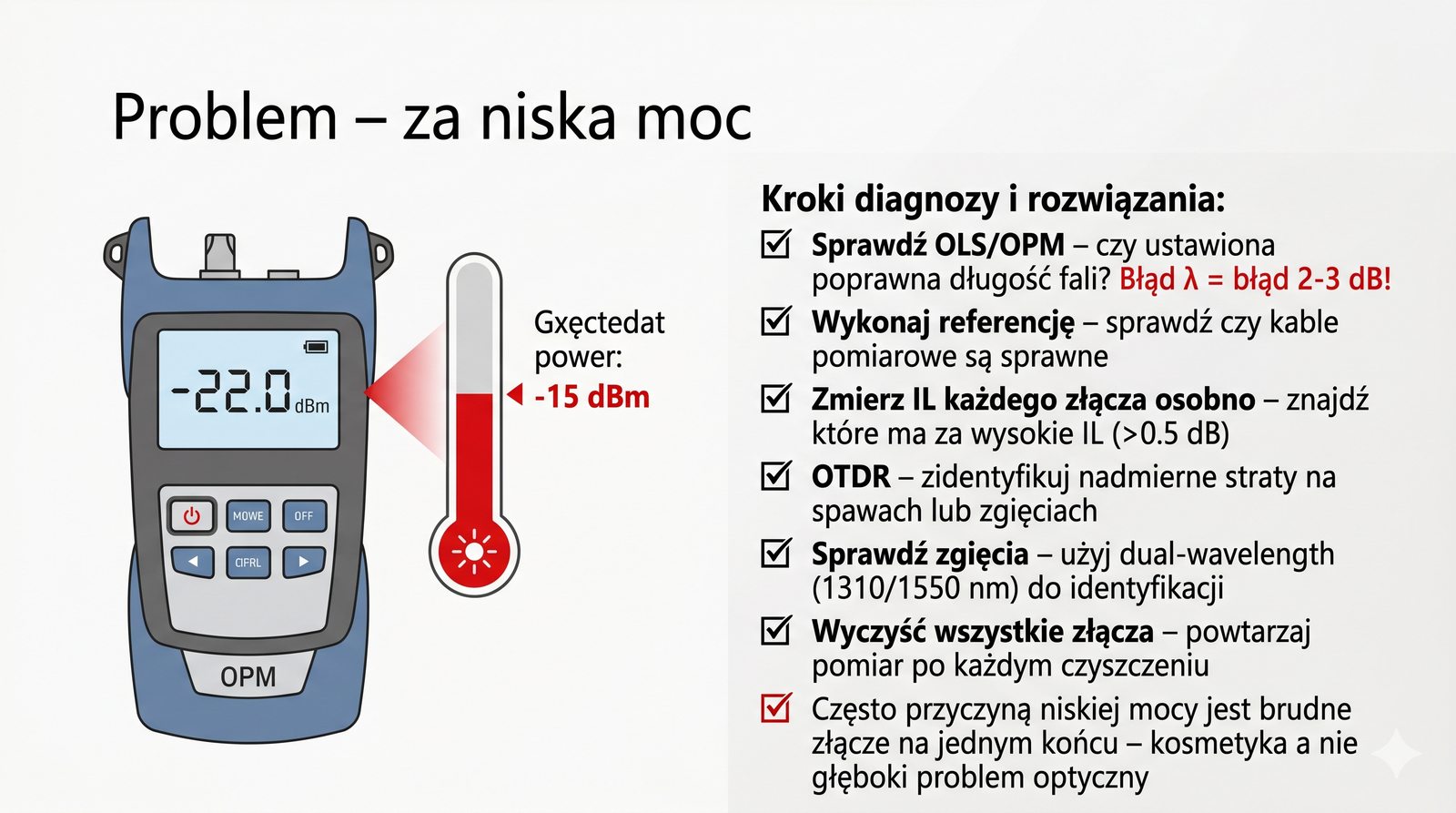

Pomiar: 12,6 dB → coś jest nie tak!

Różnica 7,2 dB → prawdopodobnie zgięcie lub brudne złącze. Potwierdź OTDR.

Przedstawiony przykład liczbowy ilustruje typową sytuację, w której pomiar wykazuje znacznie wyższe tłumienie niż wynika to z obliczeń teoretycznych. Różnica 7,2 dB sugeruje istnienie poważnego problemu na trasie, który należy zlokalizować i usunąć.

W praktyce tak duża rozbieżność najczęściej wynika z brudnych lub uszkodzonych złącz, nadmiernego zgięcia kabla lub pęknięcia włókna. Weryfikacja za pomocą OTDR pozwala precyzyjnie określić lokalizację i charakter uszkodzenia, co umożliwia podjęcie odpowiednich działań naprawczych.

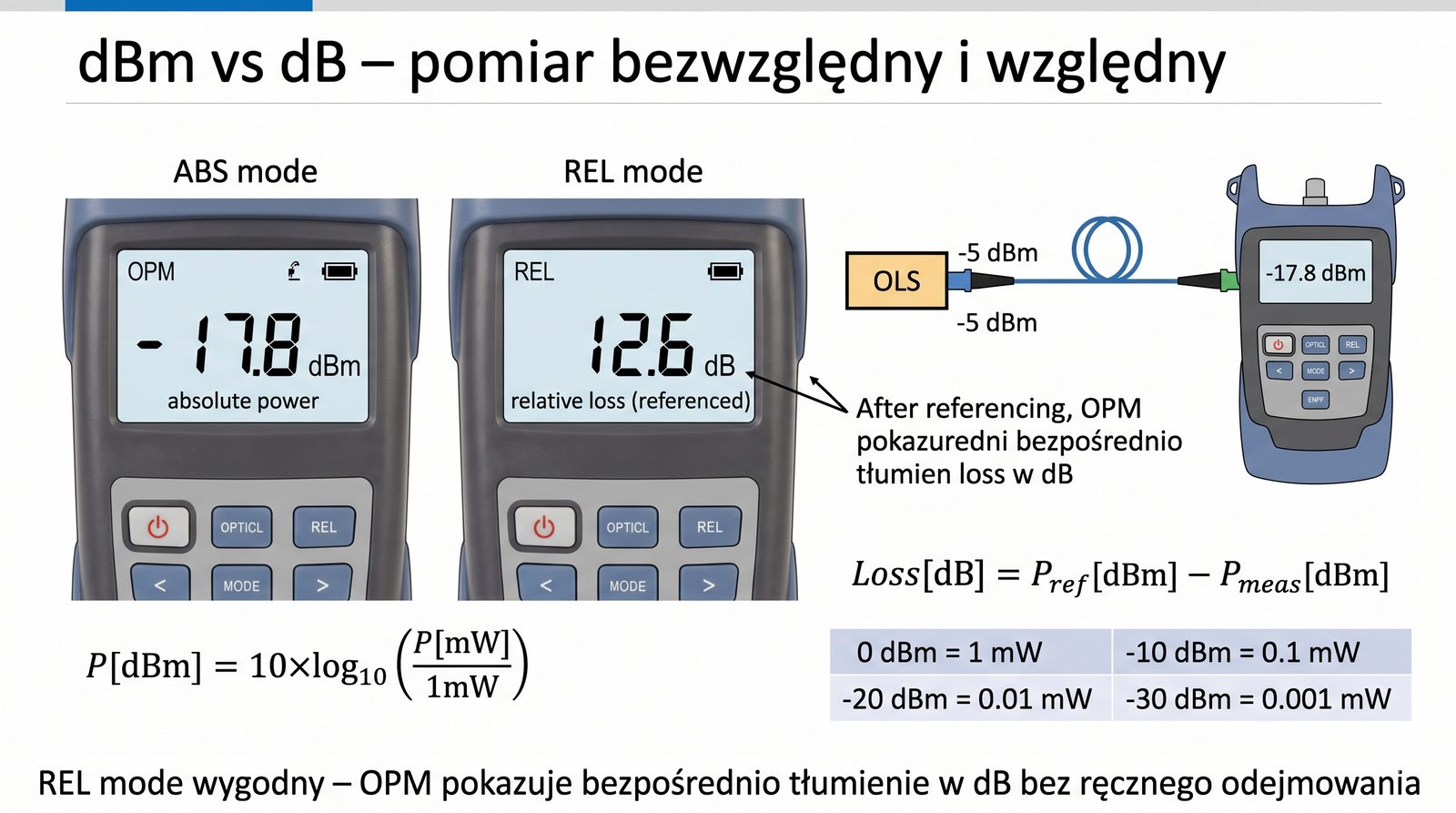

dBm vs dB

Pomiar bezwzględny: OPM pokazuje moc w [dBm] – ile dB poniżej/ponad 1 mW.

Przykład: -7 dBm = 0,2 mW
Przydatne do: sprawdzenia, czy nadajnik daje odpowiednią moc

Pomiar względny: OPM w trybie REF – po ustawieniu referencji pokazuje bezpośrednio tłumienie [dB].

Ustaw referencję: przycisk REF (OPM zapamiętuje P_ref)
Podłącz trasę → OPM pokazuje A = P_ref – P_trasa w dB
Wygodne – nie trzeba ręcznie odejmować

Większość OPM ma tryb REL (relative) / dB, który ułatwia pracę.

Pomiar bezwzględny w dBm jest szczególnie przydatny przy sprawdzaniu mocy nadajników optycznych w modułach SFP i SFP+. Wiedza o tym, czy nadajnik emituje moc zgodną ze specyfikacją, jest kluczowa przy diagnozowaniu problemów z zasięgiem i tłumieniem.

Tryb względny (REL lub dB) automatycznie odejmuje wartość referencyjną od bieżącego pomiaru, co znacznie przyspiesza pracę w terenie. Większość profesjonalnych mierników OPM umożliwia zapamiętanie wielu referencji dla różnych długości fal i scenariuszy pomiarowych.

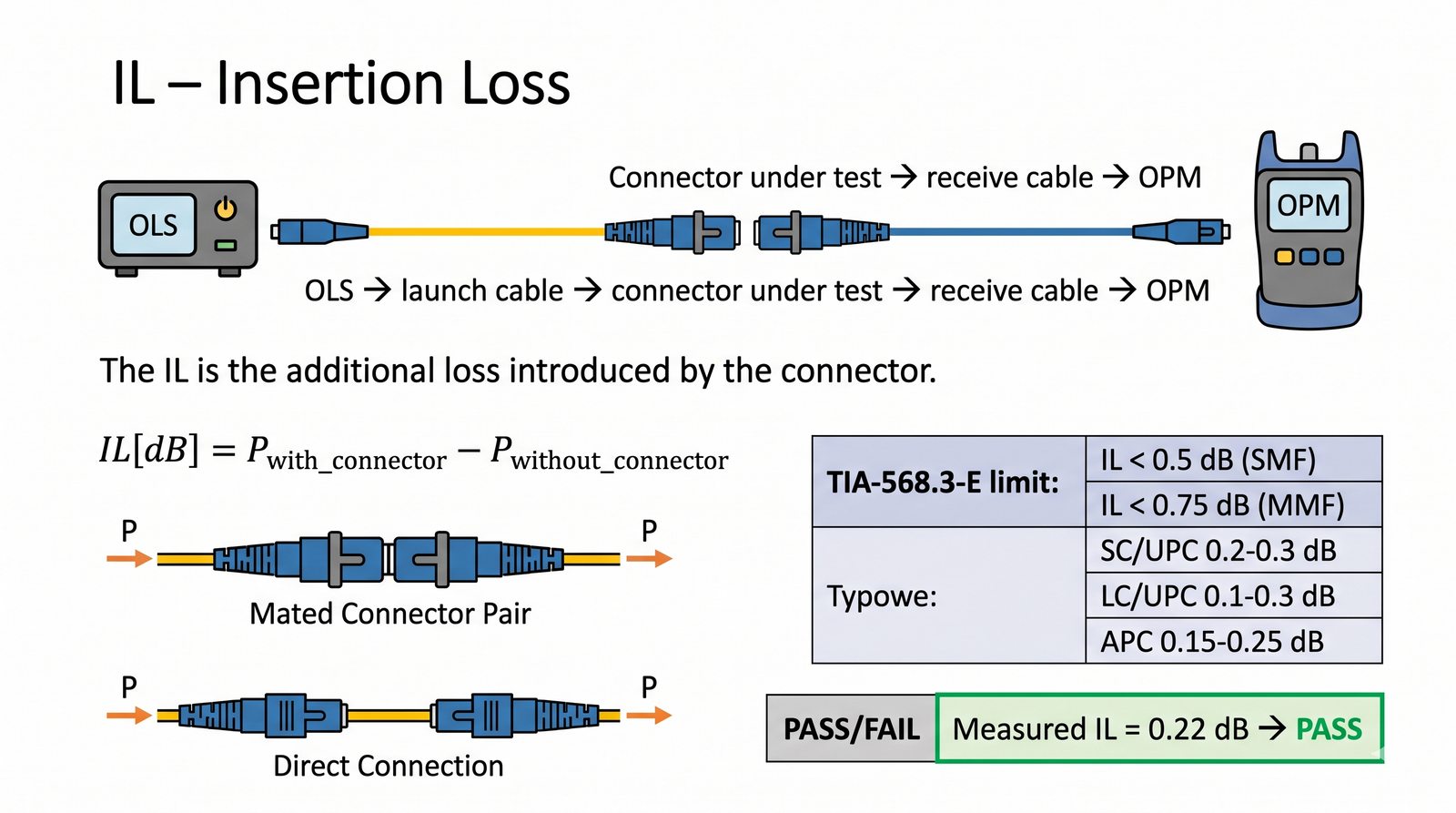

IL – pomiar tłumienia wtrąceniowego

IL (Insertion Loss) – strata mocy na złączu światłowodowym.

Pomiar IL:

Podłącz OLS → źródło, OPM → miernik
Zmierz referencję (patchcord prosty)
Wprowadź badane złącze (np. adapter typu A-A)
Zmierz nową moc
IL = P_ref – P_zmierzona

Normy dla IL (TIA-568.3):

SMF (SC, LC): < 0,5 dB (preferowane < 0,3 dB)
MMF (SC, LC): < 0,5 dB
MPO (12-włókna): < 0,7 dB na włókno

IL > 1 dB → złącze do wymiany lub czyszczenia.

Pomiar Insertion Loss (IL) jest podstawowym testem wykonywanym podczas instalacji i konserwacji sieci światłowodowych. Wartość IL poniżej 0,3 dB dla pojedynczego złącza świadczy o dobrej jakości połączenia, natomiast wartości powyżej 0,5 dB wymagają interwencji.

Norma TIA-568.3-E definiuje maksymalne dopuszczalne wartości IL dla różnych typów złącz i kabli. Przekroczenie tych wartości może prowadzić do zwiększonej liczby błędów transmisji, szczególnie w sieciach o dużych prędkościach, takich jak 10 Gb/s i wyższych.

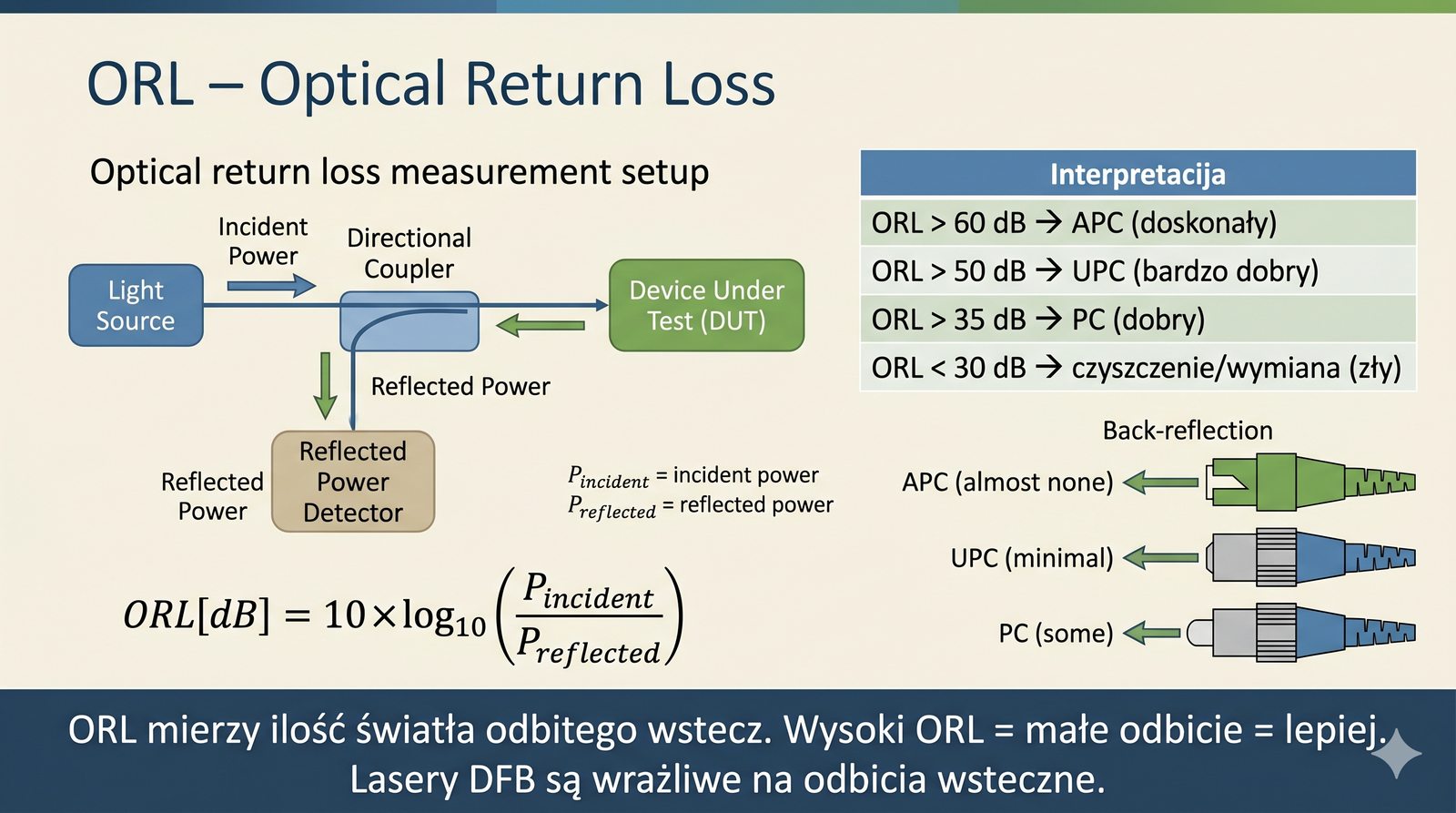

ORL – pomiar odbicia

ORL (Optical Return Loss) – miara mocy odbitej od złącza (w dB).

ORL = -10 × log₁₀(P_odbita / P_wejściowa)

Im wyższy ORL (większa wartość dodatnia), tym lepiej – mało odbicia.

Normy ORL:

PC: > 35 dB
UPC: > 50 dB
APC: > 60 dB

Pomiar ORL:

Wymaga OPM + cyrkulatora optycznego lub ORL-metru
OTDR też może oszacować ORL z wysokości piku odbicia

Wysokie odbicie (niski ORL) → problemy w transmisji analogowej i PON.

ORL < 40 dB (duże odbicie) – może powodować niestabilność lasera nadajnika!

Współczynnik ORL ma szczególne znaczenie w sieciach PON, gdzie odbicia od złącz mogą zakłócać pracę lasera w centrali (OLT). Złącza APC z kątem 8 stopni są obowiązkowe w instalacjach PON, ponieważ minimalizują moc odbitą do poziomu poniżej -60 dB.

Pomiar ORL wymaga specjalistycznego sprzętu, takiego jak cyrkulator optyczny lub reflektometr ORL. Wysokie odbicie (ORL poniżej 40 dB) może powodować niestabilność działania transceiverów i zwiększać współczynnik błędów bitowych BER.

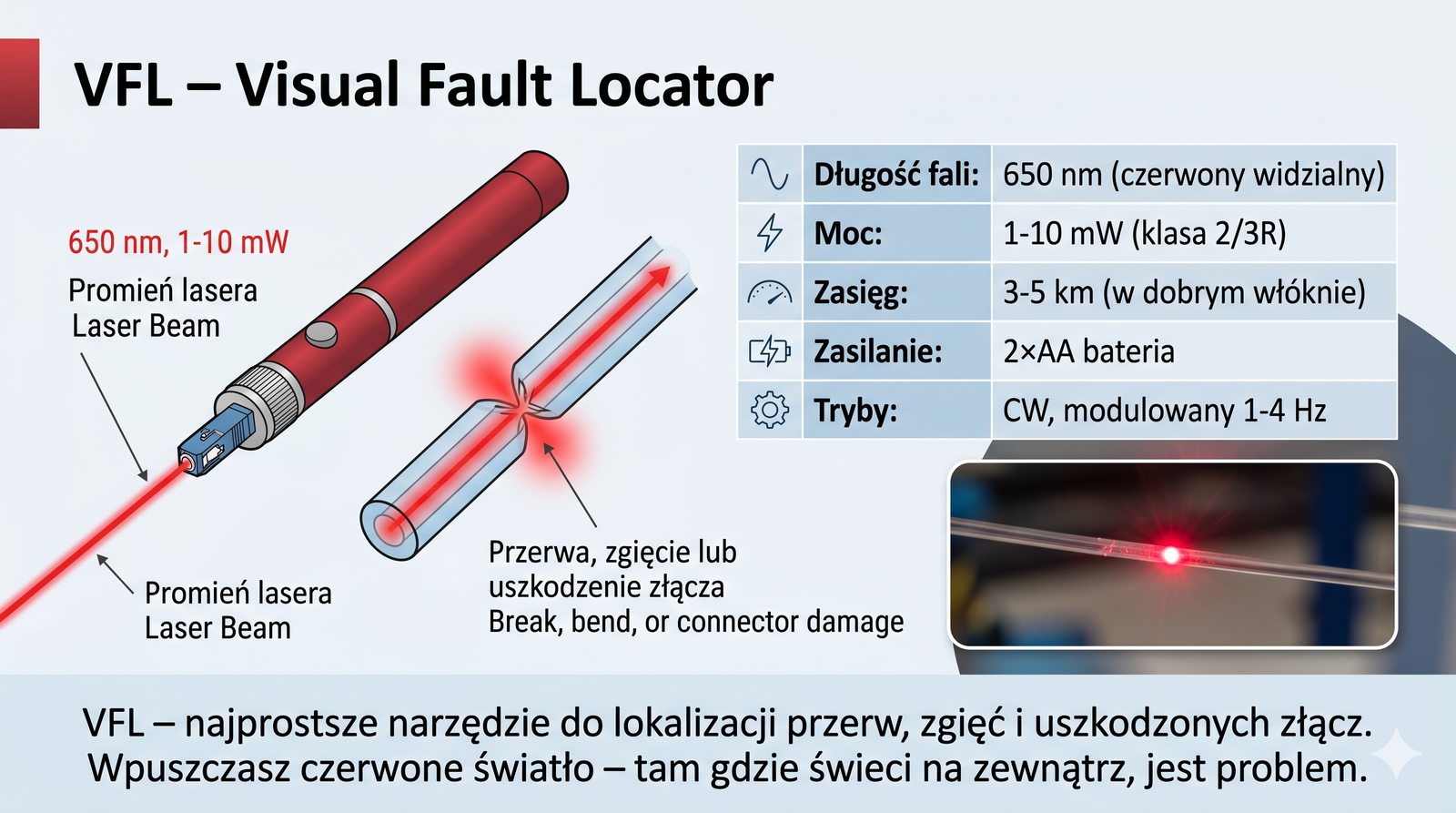

Czerwone światło – wróg uszkodzeń

VFL (Visual Fault Locator) – źródło silnego czerwonego światła (650 nm, 1–10 mW) służące do lokalizacji uszkodzeń światłowodu.

Zastosowania:

Lokalizacja pęknięć – czerwone światło widoczne przez powłokę w miejscu pęknięcia
Identyfikacja zgięć – światło wycieka przez zgiętą powłokę
Sprawdzenie ciągłości włókna – czy światło dociera do drugiego końca

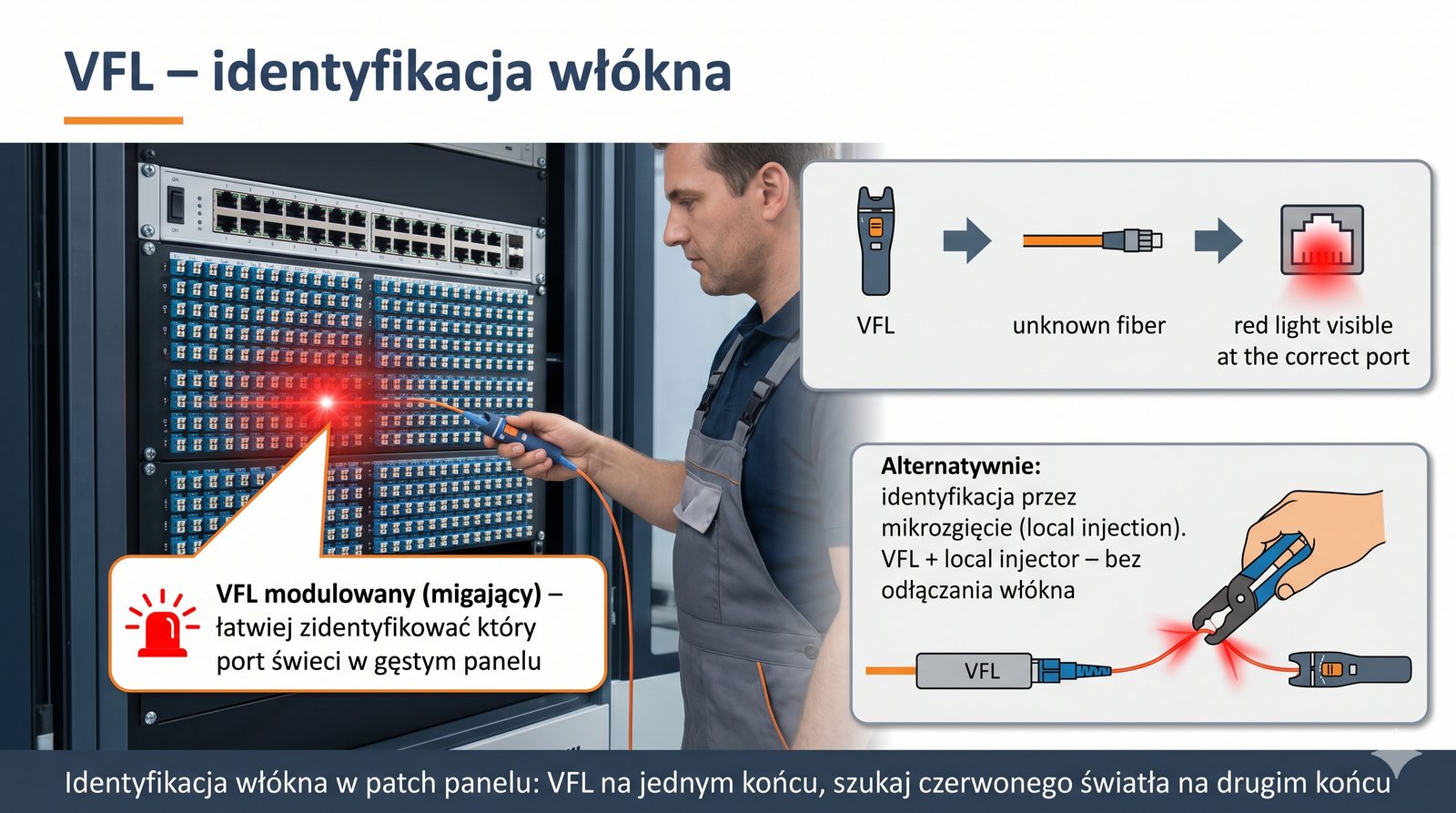

Porządkowanie kabli – które włókno jest które?

Zasięg VFL: do 3–5 km (w zależności od mocy i jakości włókna).

Uwaga: VFL nie zastępuje OTDR – pokazuje tylko widoczne uszkodzenia.

VFL (Visual Fault Locator) emituje światło czerwone o długości fali 650 nm, które jest dobrze widoczne przez powłokę światłowodu w miejscach uszkodzeń. Dzięki temu narzędziu technik może szybko zlokalizować pęknięcie, nadmierne zgięcie lub uszkodzoną powłokę kabla bez konieczności stosowania skomplikowanej aparatury.

Zasięg VFL wynosi zazwyczaj od 3 do 5 km, co jest wystarczające do lokalizacji uszkodzeń w sieciach dostępowych i kampusowych. Należy jednak pamiętać, że VFL nie mierzy tłumienia ani nie wykrywa uszkodzeń, które nie powodują wycieku światła przez powłokę.

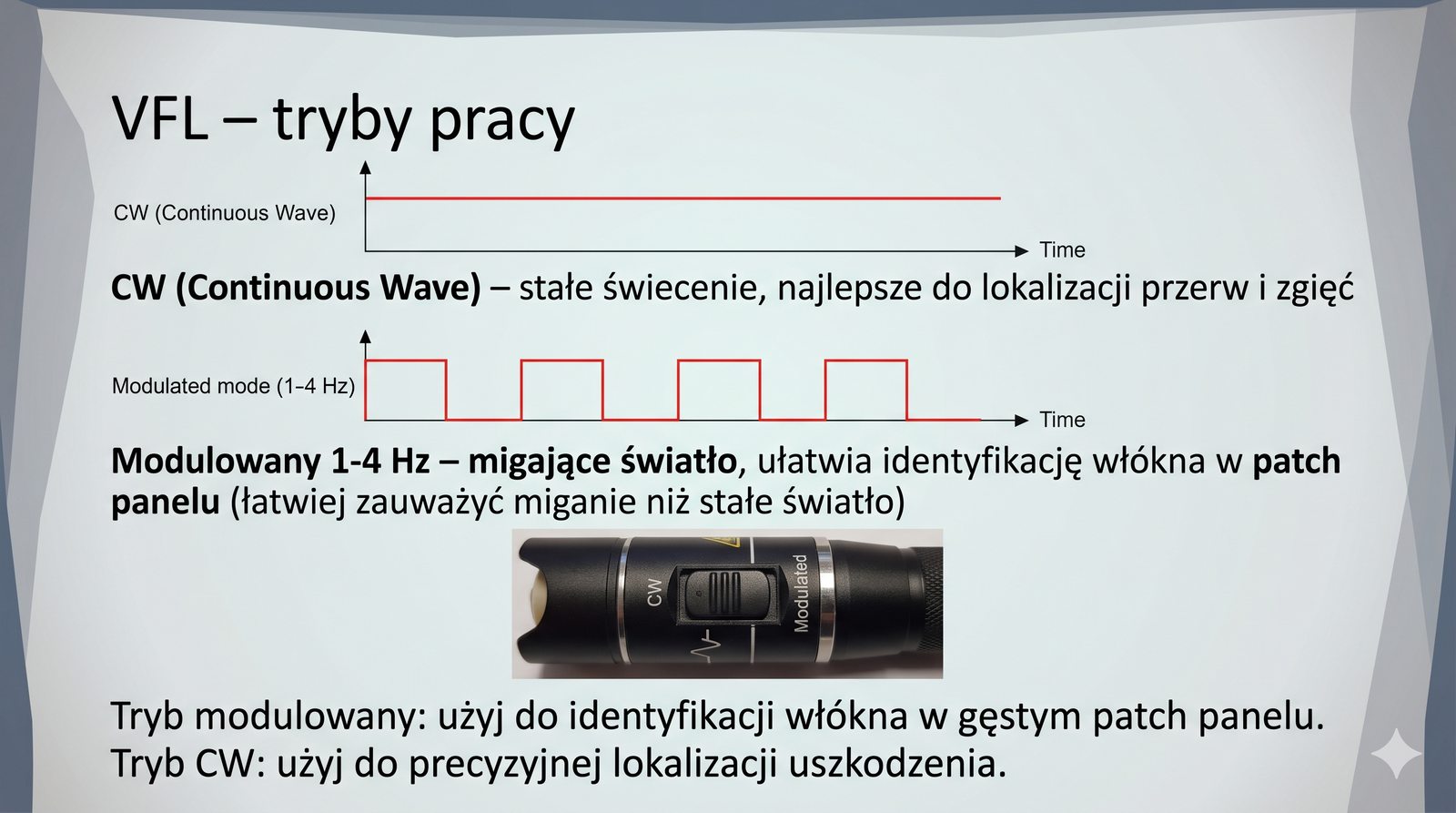

CW i modulacja

VFL ma dwa tryby pracy:

CW (Continuous Wave): światło ciągłe – do lokalizacji punktowych uszkodzeń
Modulowany (1–4 Hz): migające światło – łatwiejsze do odróżnienia od innych źródeł

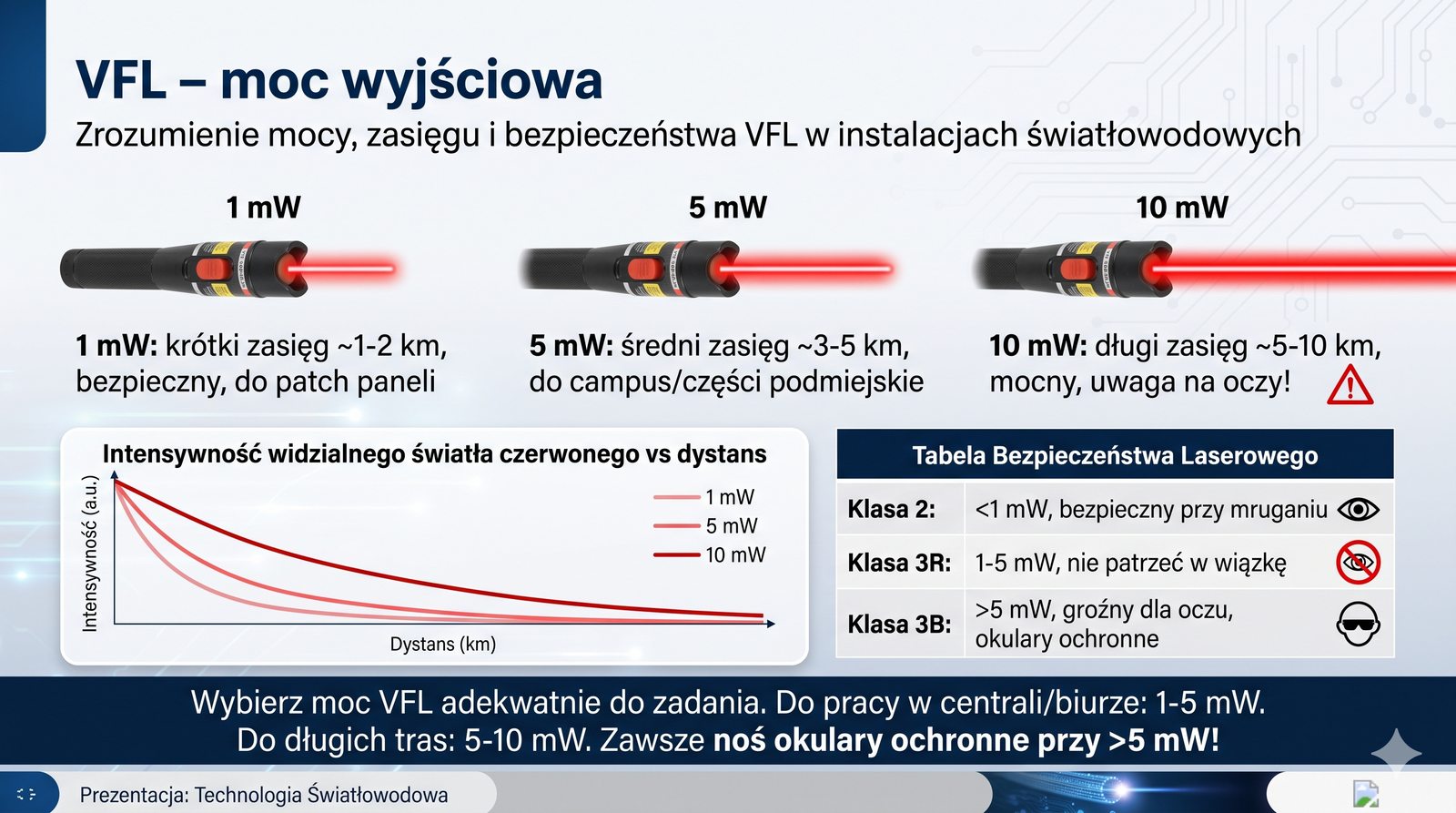

Moc VFL: 1 mW, 5 mW, 10 mW (im więcej, tym dalej "przebije" powłokę).

Zasada działania:

Podłącz VFL do światłowodu (przez złącze lub bezpośrednio do gołego włókna)
Idź wzdłuż trasy – szukaj czerwonej poświaty przez powłokę
W miejscu uszkodzenia światło będzie wyraźnie widoczne

W pomieszczeniach: świeć VFL w ciemności – łatwiej zobaczysz.

Tryb pracy ciągłej (CW) VFL jest zalecany do lokalizacji punktowych uszkodzeń, takich jak pęknięcia włókna, ponieważ daje stały, nieprzerwany strumień światła łatwy do zaobserwowania. Tryb modulowany (przerywany) ułatwia odróżnienie sygnału VFL od innych źródeł światła w miejscach o dużym natężeniu oświetlenia zewnętrznego.

Moc VFL dobiera się do konkretnego zastosowania: 1 mW wystarcza do testów w szafie kablowej, 5 mW do lokalizacji w kanałach kablowych, a 10 mW do tras napowietrznych i podziemnych o długości kilku kilometrów.

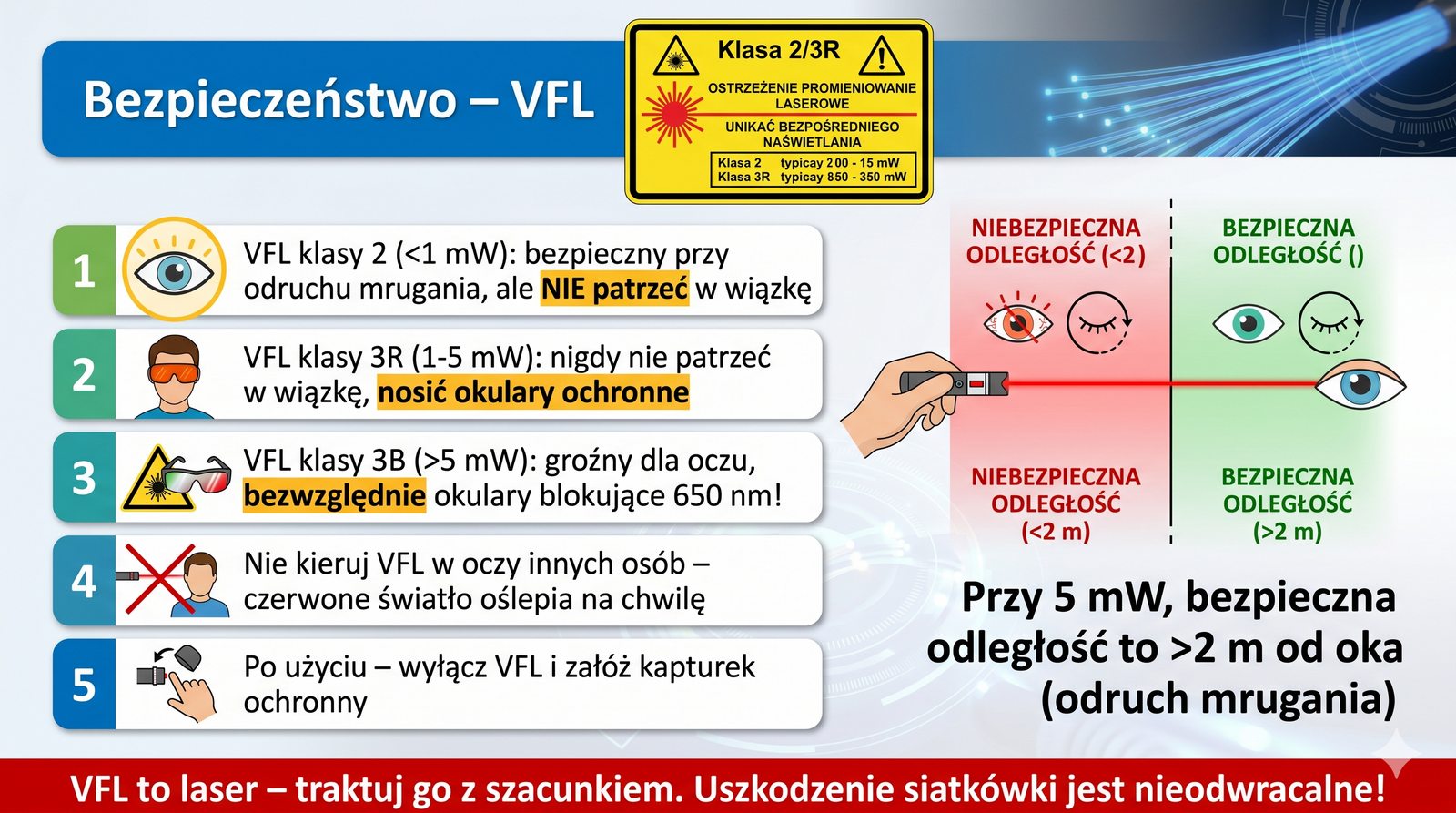

Uwaga – oczy!

VFL to laser klasy 2 lub 3R – nie patrz w wiązkę!

Nigdy nie patrz bezpośrednio w port VFL
Nie kieruj VFL w oczy innych osób
Czerwone światło może być widoczne na odległość – ale nadal niebezpieczne
Po użyciu załóż osłonkę na złącze

VFL nie uszkadza światłowodu (moc < 10 mW jest bezpieczna dla włókna).

Uwaga: VFL może zakłócać działanie transceiverów – wyłącz transmisję przed podłączeniem!

Standard bezpieczeństwa: IEC 60825-1 (bezpieczeństwo wyrobów laserowych).

Nawet 1 mW lasera czerwonego może uszkodzić wzrok – odruch mrugania chroni, ale nie ryzykuj!

Laser VFL klasy 3R o mocy do 10 mW jest bezpieczny dla skóry, ale stanowi poważne zagrożenie dla wzroku. Nawet krótkotrwała ekspozycja oka na bezpośrednią wiązkę lasera może spowodować trwałe uszkodzenie siatkówki.

Przed podłączeniem VFL do światłowodu należy zawsze upewnić się, że drugi koniec kabla nie jest podłączony do aktywnego urządzenia i że nikt nie patrzy w złącze. Standard IEC 60825-1 wymaga umieszczania etykiet ostrzegawczych na urządzeniach laserowych oraz stosowania osłon ochronnych.

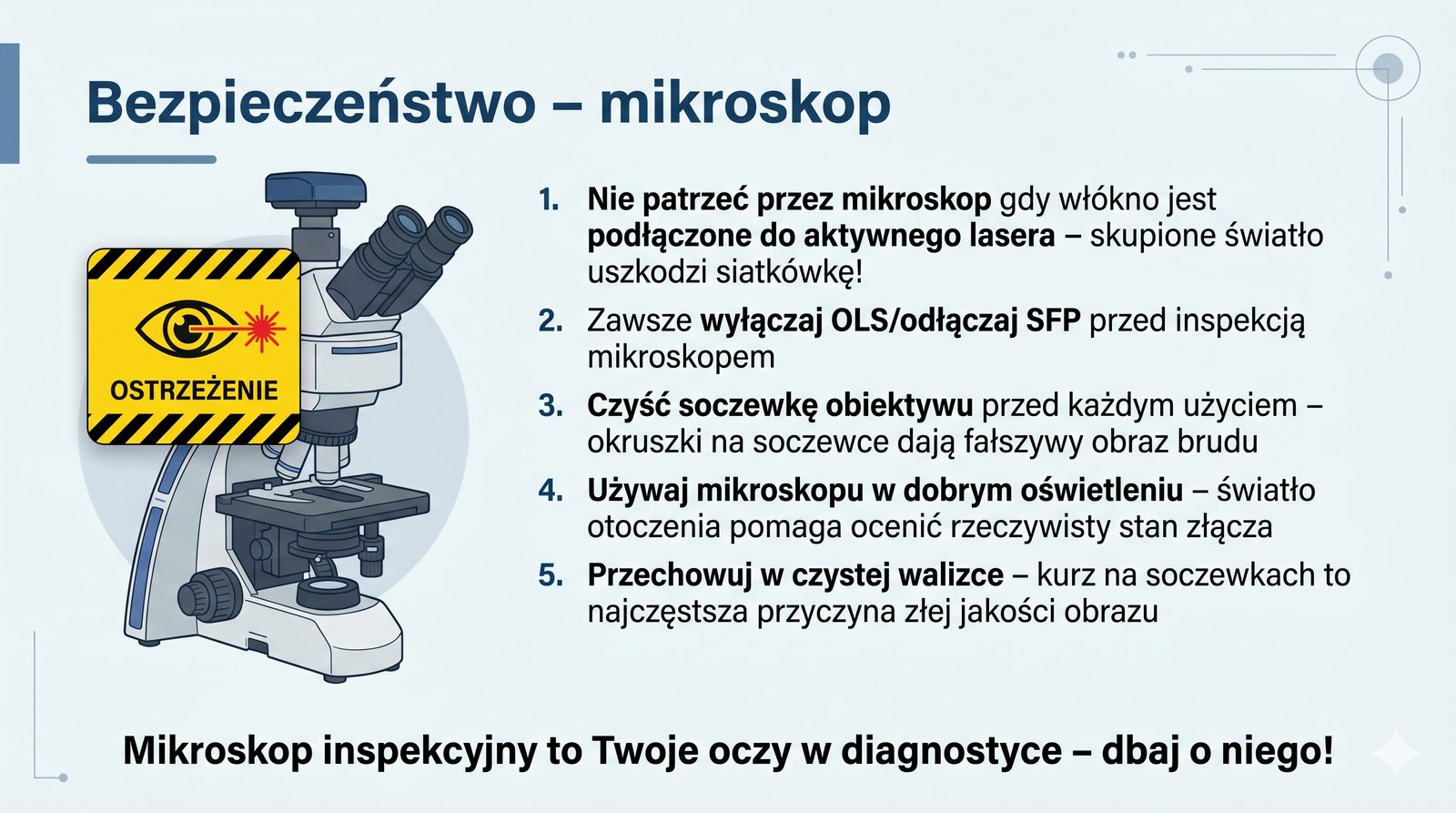

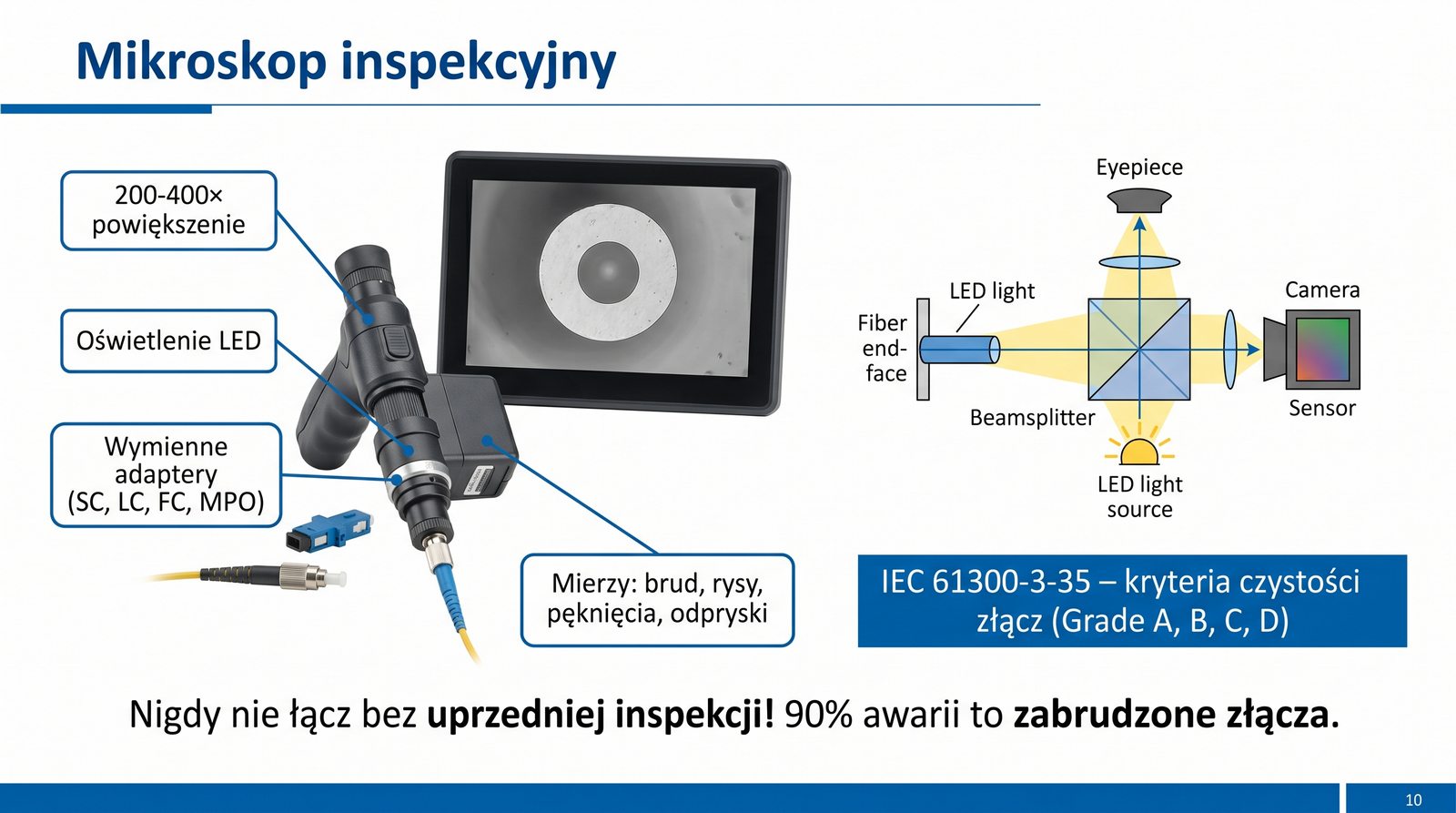

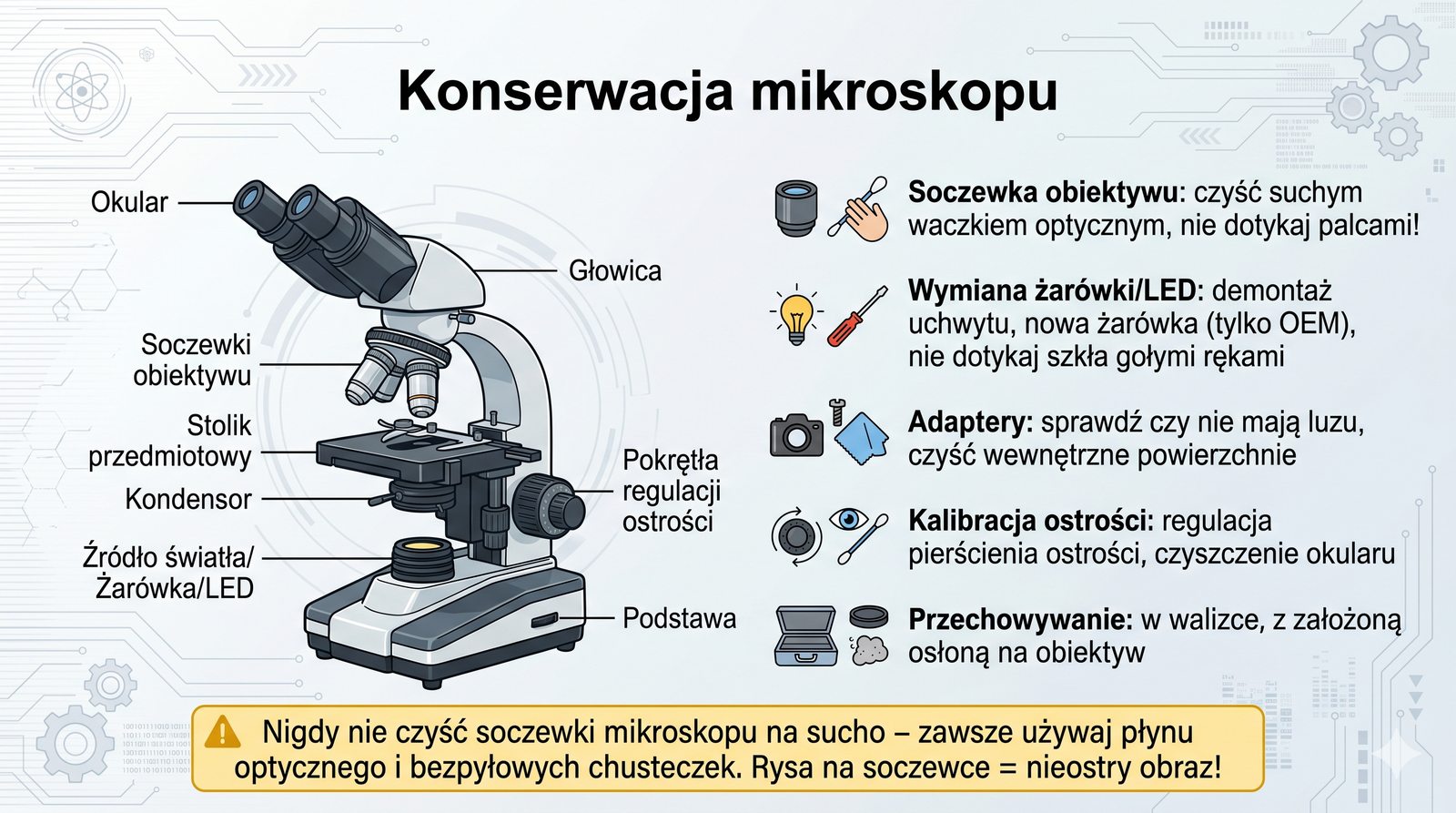

Zobacz brud na własne oczy

Mikroskop inspekcyjny (fiber microscope) – powiększa czoło złącza (ferulę) 200–400×, aby ocenić jego czystość.

Rodzaje:

Optyczny: tradycyjny, wymaga patrzenia w okular – tańszy
Cyfrowy: kamera + wyświetlacz lub USB do laptopa – wygodniejszy, możliwość zapisu zdjęcia
Z automatyzacją: Pass/Fail na podstawie analizy obrazu (np. Viavi P5000i)

Norma IEC 61300-3-35 – klasyfikacja czystości złącz:

Klasa A: brak skaz, idealny
Klasa B: małe skazy, dopuszczalne
Klasa C: duże skazy – wymaga czyszczenia

Mikroskop inspekcyjny z powiększeniem 200-400 razy pozwala na dokładną ocenę stanu czoła feruli, ujawniając zabrudzenia, rysy, wżery i inne uszkodzenia niewidoczne gołym okiem. Cyfrowe mikroskopy z wyświetlaczem LCD umożliwiają archiwizację obrazów dla celów dokumentacyjnych.

Norma IEC 61300-3-35 klasyfikuje złącza na trzy klasy czystości: A (idealny), B (dopuszczalny) i C (wymaga czyszczenia). Automatyczne mikroskopy z funkcją PASS/FAIL przyspieszają kontrolę jakości w dużych instalacjach data center.

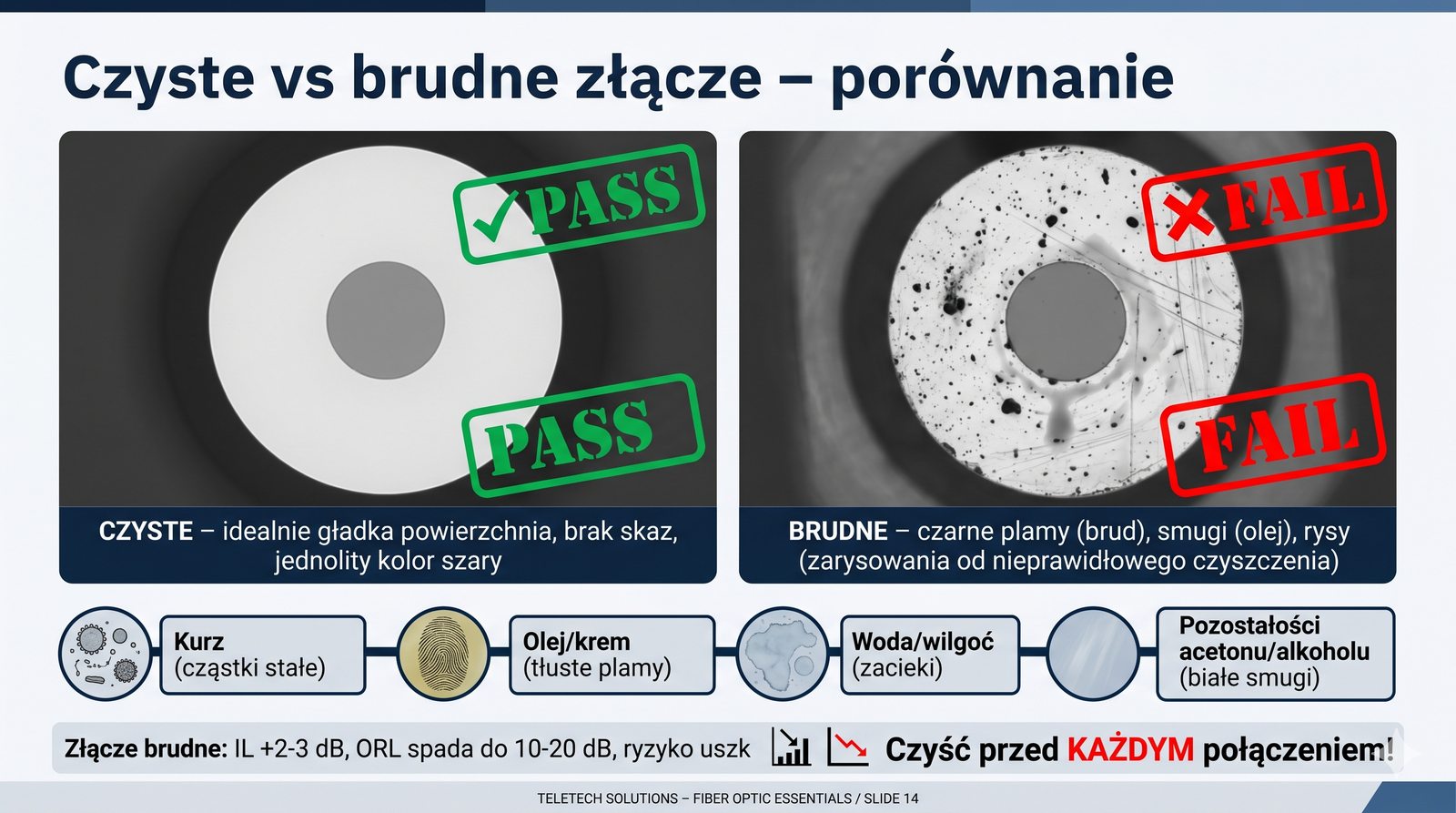

Brud – wróg numer 1

Według badań ~80% problemów w sieciach światłowodowych wynika z brudnych złącz.

Konsekwencje brudu:

Zwiększone tłumienie (IL) – nawet o 3–5 dB
Zwiększone odbicie (ORL) – zakłócenia lasera, błędy transmisji
Uszkodzenie transceivera – laser może spalić brud, uszkadzając port
Błędy w pomiarach OTDR, OPM – wyniki poza specyfikacją

Źródła brudu:

Kurz, pył, dym
Olej z palców (dotknięcie feruli)
Pozostałości alkoholu, rozpuszczalników
Uszkodzenia mechaniczne (rysy, wżery)

Statystyki branżowe wskazują, że około 80% awarii w sieciach światłowodowych jest spowodowanych brudnymi lub uszkodzonymi złączami. Kurz i pył osadzający się na feruli powodują wzrost tłumienia oraz odbić, co prowadzi do błędów transmisji.

Szczególnie niebezpieczne są tłuste plamy pozostawione przez dotknięcie feruli palcami oraz pozostałości alkoholu po nieprawidłowym czyszczeniu. W skrajnych przypadkach brud na złączu może doprowadzić do uszkodzenia transceivera na skutek skupienia wiązki laserowej na cząstkach zanieczyszczeń.

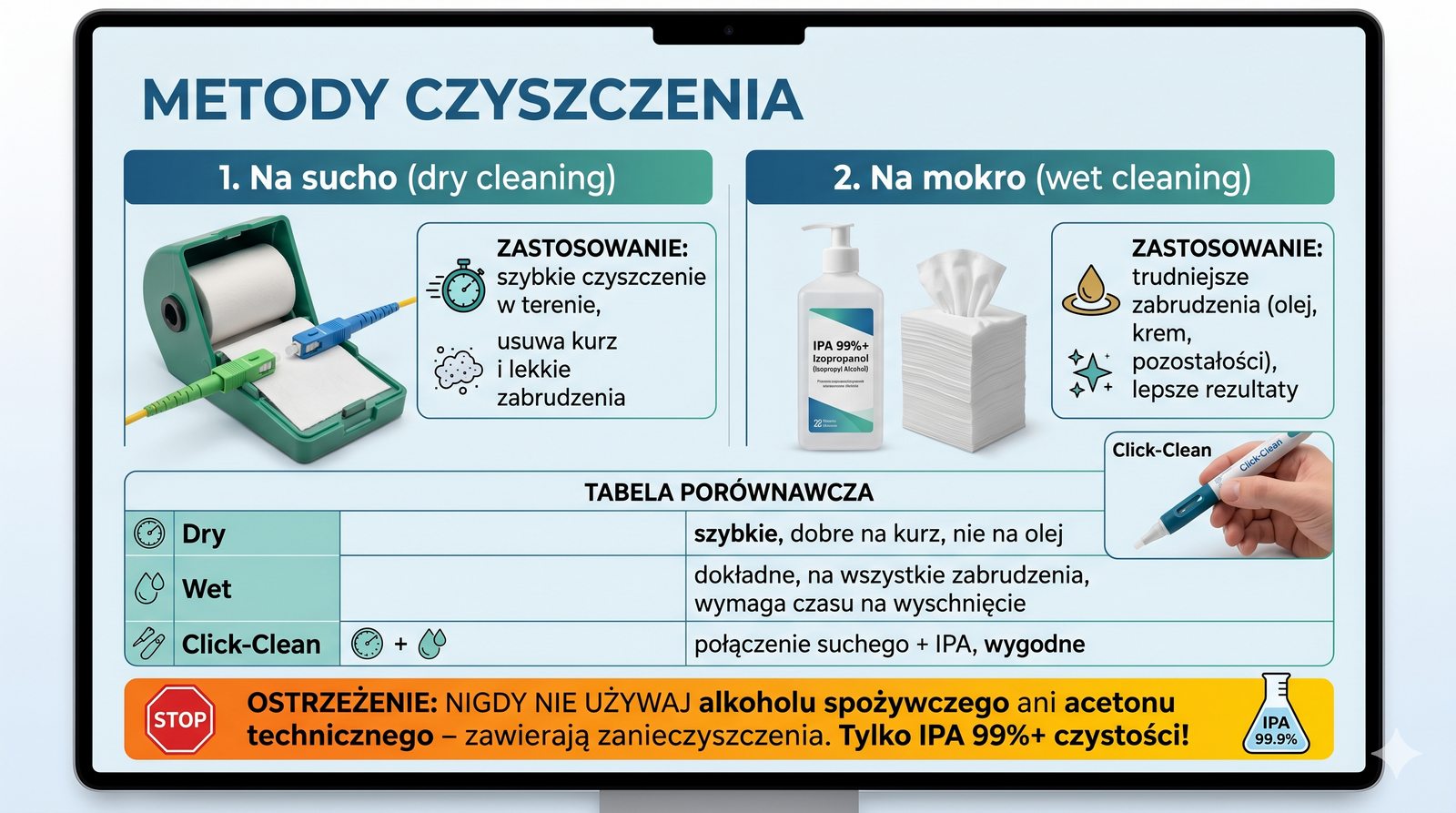

Metoda sucha – szybka i skuteczna

Do lekkich zabrudzeń (kurz, pył):

Kartridż (Kipstick / One-Click): wkładasz złącze, klikasz – suchy film czyszczący usuwa kurz
C2C (Click-to-Clean): podobny mechanizm, popularny w terenie
Sucha chusteczka do złącz: jednorazowa, nasączona suchym środkiem czyszczącym

Zalety:

Szybkie (1–2 s na złącze)
Nie zostawia osadu
Bezpieczne dla wszystkich typów złącz

Wady: nie radzi sobie z tłustymi plamami (olej).

Metoda sucha z użyciem kartridża Kipstick lub One-Click jest najszybszym i najwygodniejszym sposobem czyszczenia złącz w terenie. Wystarczy włożyć złącze do kartridża, kliknąć i wyjąć - cały proces trwa około 1-2 sekund, a specjalny film czyszczący usuwa kurz i pył z powierzchni feruli.

Kartridże są jednorazowe i bezpieczne dla wszystkich typów złącz światłowodowych, w tym SC, LC, FC, ST oraz MPO. Nie pozostawiają one osadu ani włókien, co jest szczególnie ważne w przypadku złącz stosowanych w sieciach o dużych prędkościach transmisji.

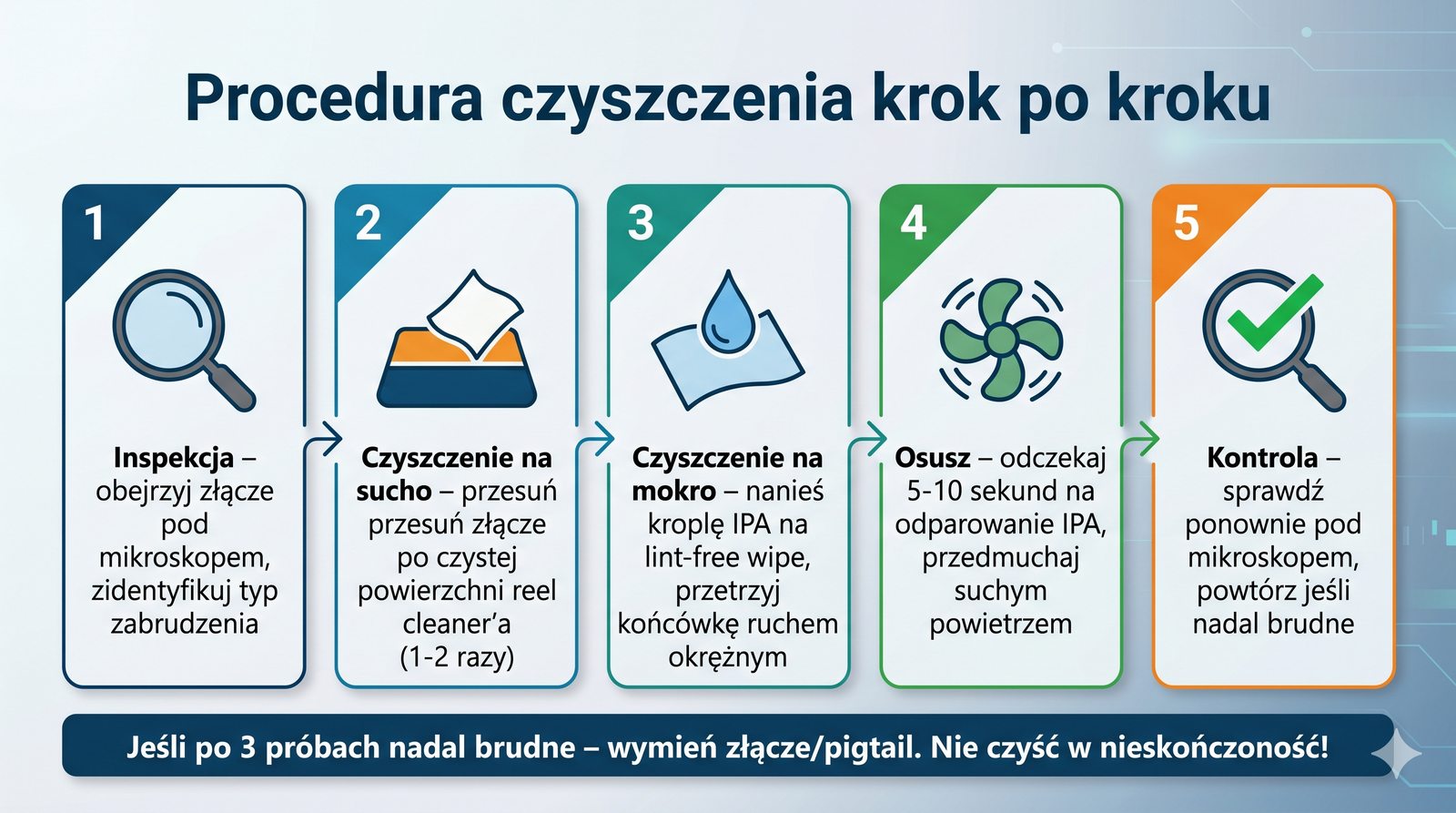

Metoda mokra – na tłuste plamy

Do silniejszych zabrudzeń (olej, tłuszcz, klej):

Jednorazowy wacik z alkoholem: 99% IPA (izopropanol) – delikatnie przetrzyj czoło feruli
Natychmiast suchy wacik: osusz – nie zostawiaj alkoholu (osad po wyschnięciu)
Weryfikacja: sprawdź mikroskopem – jeśli nadal brudne, powtórz

Ważne zasady:

Używaj tylko 99% IPA – niższe stężenia zostawiają osad
Jednorazowy wacik na jedno złącze – nie oszczędzaj!
Nie dotykaj czystej feruli palcami
Po czyszczeniu – załóż osłonkę ochronną

Alternatywa: pianka czyszcząca (bez alkoholu).

Metoda mokra z użyciem 99% alkoholu izopropylowego (IPA) jest niezbędna do usuwania tłustych zabrudzeń, których sucha metoda nie jest w stanie usunąć. Kluczowe jest zastosowanie alkoholu o stężeniu co najmniej 99%, ponieważ niższe stężenia zawierają wodę i pozostawiają osad po wyschnięciu.

Procedura wymaga użycia jednorazowego wacika nasączonego IPA, delikatnego przetarcia feruli, a następnie natychmiastowego osuszenia suchym wacikiem. Po czyszczeniu należy zawsze sprawdzić złącze pod mikroskopem i powtórzyć czynność, jeśli nadal widoczne są zabrudzenia.

Sprzęt czyszczący

Narzędzie	Zastosowanie	Zalety
Kipstick (One-Click)	SC, LC, FC, ST	Szybki, prosty, jednorazowy
Wacik + IPA	Wszystkie typy	Tani, skuteczny na tłuszcz
C2C (Click-to-Clean)	MPO, MT, wielowłóknowe	Specjalny do MPO
Automatyczna stacja czyszcząca	Laboratoria, data center	Powtarzalność, zapis
Zestaw do czyszczenia adapterów	Adaptery w panelach	Czyści bez wyjmowania kabla

Cena jednorazowego Kipsticka: ~2–5 PLN. Wacik + IPA: grosze.

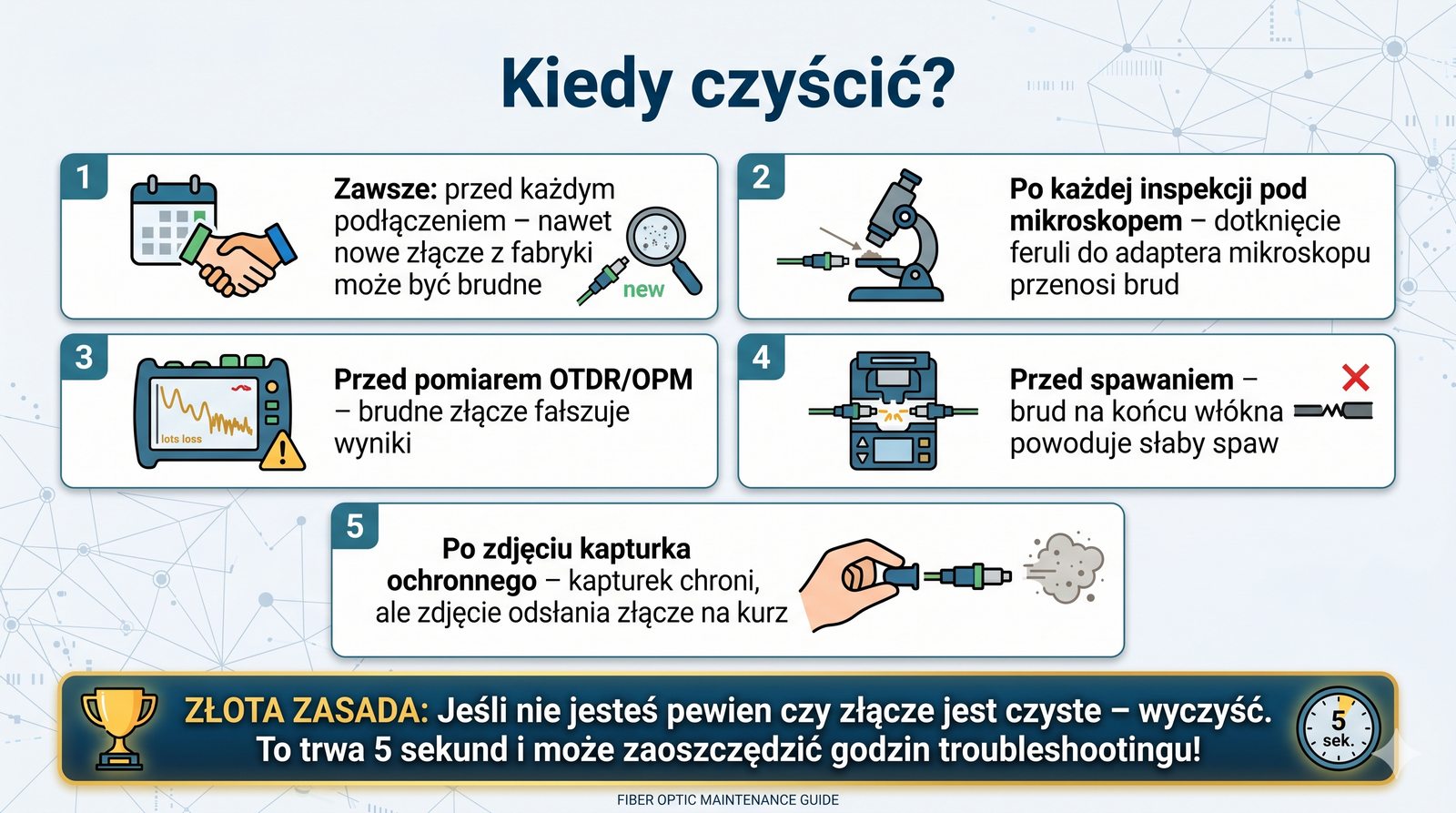

W profesjonalnych instalacjach: czyścisz każde złącze przed każdym pomiarem.

Wybór odpowiedniego narzędzia czyszczącego zależy od typu złącza i rodzaju zabrudzenia. Dla standardowych złącz SC i LC w sieciach FTTH najczęściej stosuje się kartridże Kipstick, natomiast dla złącz wielowłóknowych MPO wymagane są specjalistyczne narzędzia C2C.

W profesjonalnych instalacjach data center coraz częściej stosuje się automatyczne stacje czyszczące, które zapewniają powtarzalność procesu i dokumentację każdego czyszczenia. Niezależnie od wybranej metody, kluczową zasadą jest czyszczenie każdego złącza przed każdym pomiarem.

Jak diagnozować awarię światłowodu?

Proces krok po kroku:

Objawy: brak łączności, wysoki BER, niska moc sygnału
Weryfikacja wizualna: sprawdź złącza, kable, czy nie ma widocznych uszkodzeń
Czyszczenie: wyczyść wszystkie złącza – ~50% problemów znika
Pomiar mocy (OPM): zmierz moc na odbiorniku – czy jest w normie?
Pomiar OTDR: zlokalizuj miejsce problemu
VFL: potwierdź wizualnie uszkodzenie
Naprawa: wymiana złącza, spaw, wymiana odcinka kabla
Pomiar po naprawie: certyfikacja trasy

Ta procedura rozwiązuje 95% problemów.

Przedstawiona procedura diagnostyczna w ośmiu krokach jest uniwersalna i sprawdza się w zdecydowanej większości przypadków awarii światłowodów. Rozpoczynając od analizy objawów, poprzez czyszczenie złącz, aż po zaawansowane pomiary OTDR - każdy etap dostarcza informacji niezbędnych do skutecznej naprawy.

Szczególnie istotne jest czyszczenie złącz jako pierwszy krok diagnostyczny, ponieważ statystycznie eliminuje ono około połowy wszystkich problemów. Dopiero po wykluczeniu zabrudzeń warto sięgać po bardziej zaawansowane narzędzia, takie jak VFL i OTDR.

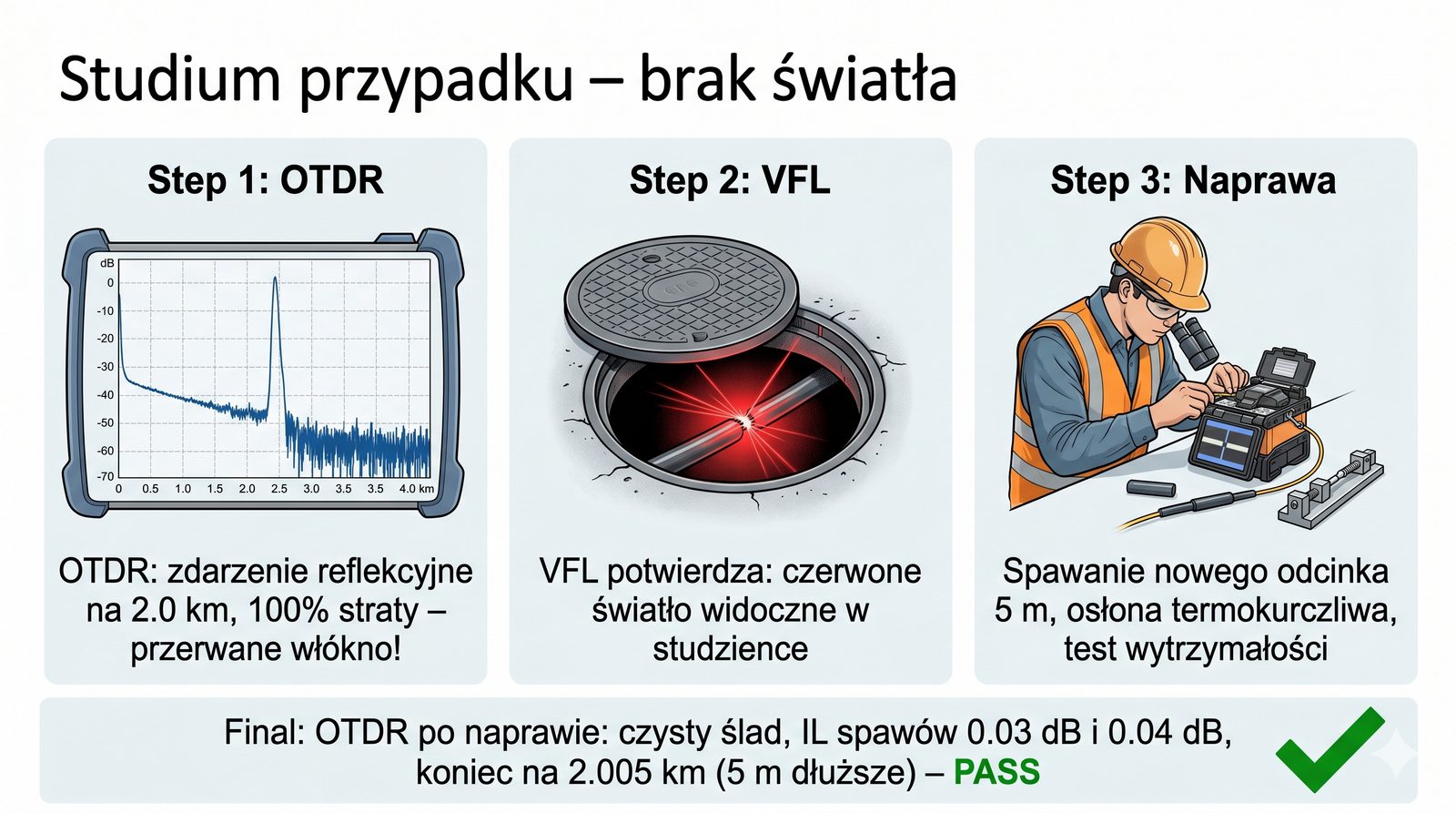

Case study – brak sygnału

Objaw: OPM pokazuje -∞ dBm (brak sygnału) na końcu trasy.

Możliwe przyczyny (od najczęstszej):

Brudne złącze: wyczyść – sprawdź jeszcze raz
Przerwany światłowód: użyj VFL – widać czerwone światło w miejscu pęknięcia
Uszkodzony transceiver: sprawdź OPM na wyjściu nadajnika
Zgięcie ostre (< 5 mm): sprawdź kabel na całej długości
Niepodłączony kabel: sprawdź, czy wszystkie złącza są wpięte

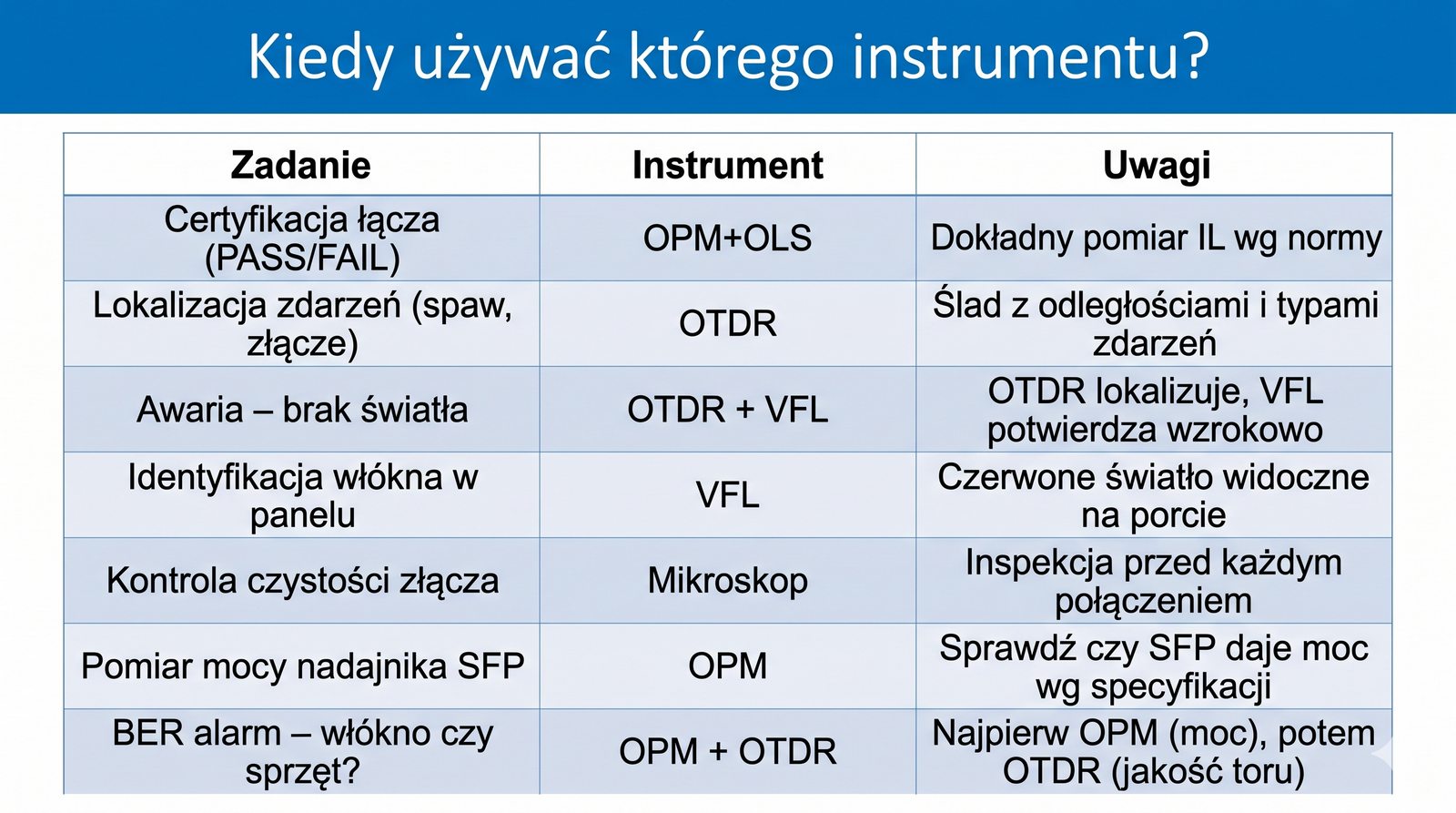

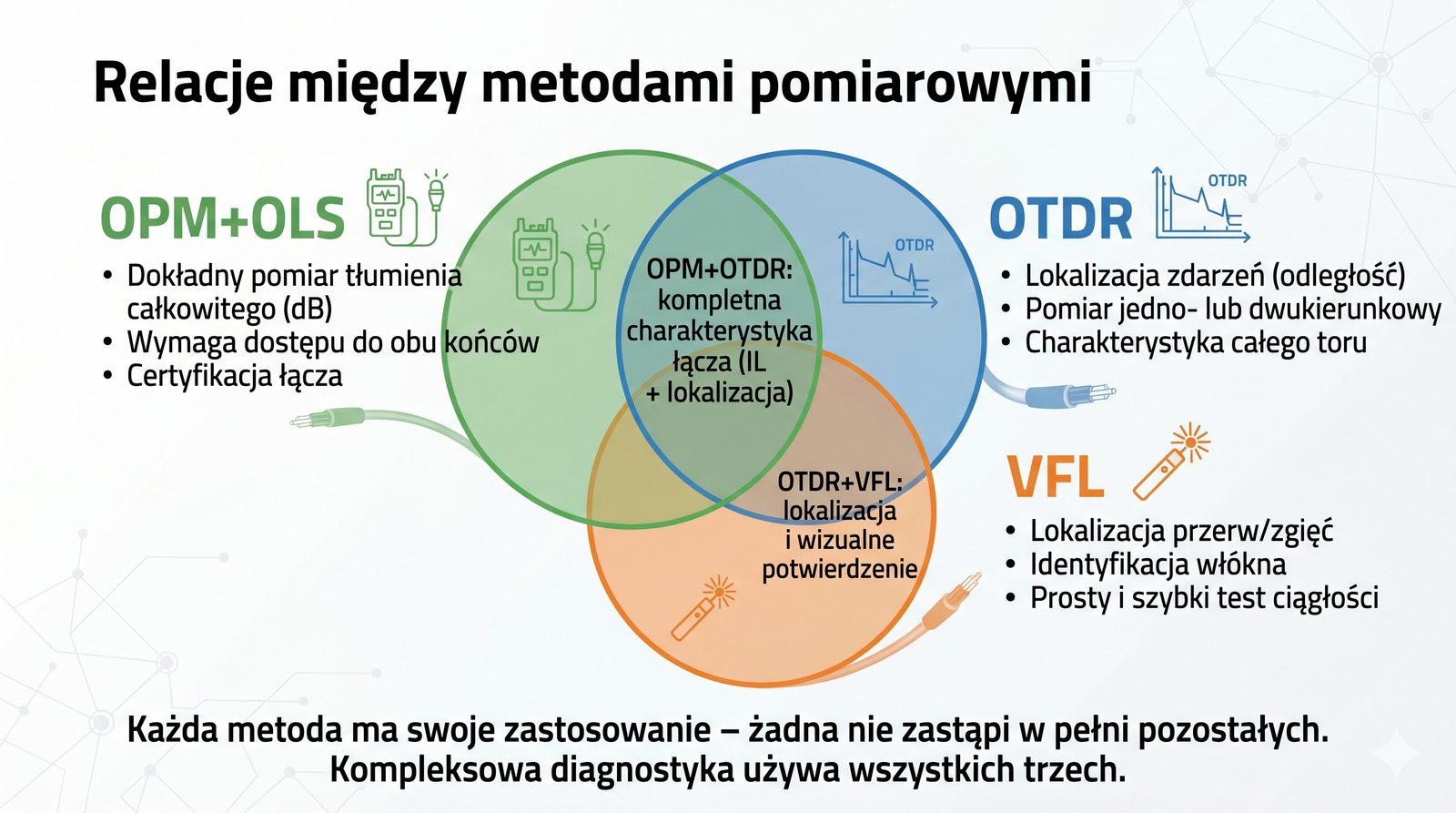

Narzędzia: VFL (szybka weryfikacja), OPM+OLS (pomiar tłumienia), OTDR (lokalizacja).

Czas diagnozy z VFL: 1–2 min. Bez VFL: 10–30 min.

Brak sygnału (-∞ dBm) jest jednym z najłatwiejszych do zdiagnozowania objawów, ale przyczyny mogą być różne - od banalnych, jak niezapięte złącze, po poważne, jak pęknięcie włókna. Systematyczne stosowanie procedury diagnostycznej pozwala szybko zawęzić obszar poszukiwań.

VFL jest w tym przypadku nieocenionym narzędziem, ponieważ w ciągu kilku sekund pozwala stwierdzić, czy światłowód jest fizycznie przerwany. Jeśli czerwone światło jest widoczne przez powłokę w konkretnym miejscu, mamy pewność co do lokalizacji uszkodzenia.

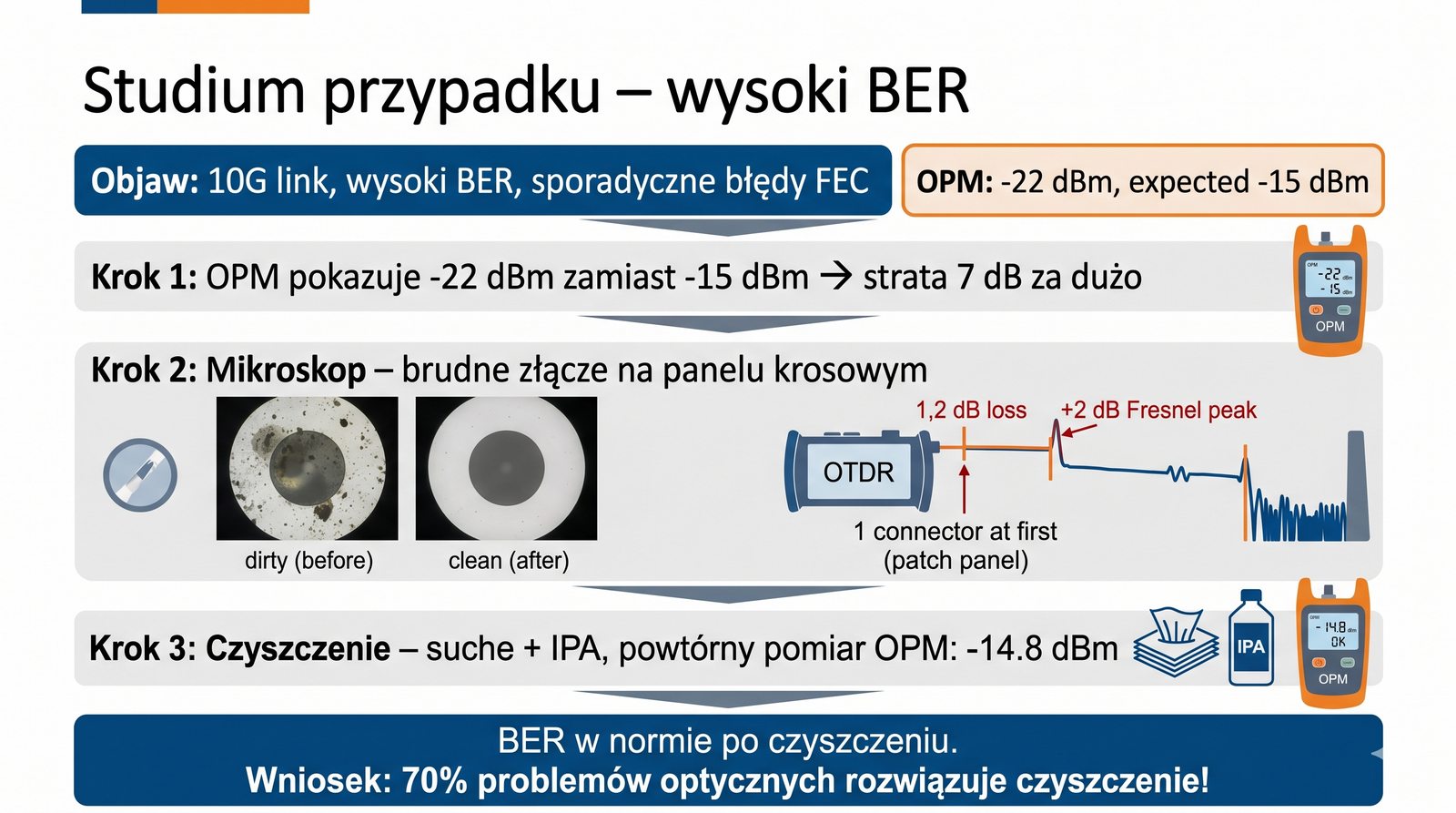

Case study – wysoki BER, niska moc

Objaw: Łącze działa, ale z błędami (BER > 10⁻¹²), OPM pokazuje -20 dBm zamiast -10 dBm.

Procedura:

Krok 1: Sprawdź, czy wszystkie złącza są czyste – wyczyść te z najwyższym ryzykiem (na panelu)
Krok 2: Zmierz moc OPM na wyjściu nadajnika – czy nadajnik daje dobrą moc?
Krok 3: Jeśli nadajnik OK – wykonaj OTDR, znajdź miejsce podwyższonego tłumienia
Krok 4: Sprawdź mikrozgięcia – szczególnie w kanałach kablowych
Krok 5: Sprawdź, czy trasa ma zbyt wiele złącz/spawów – normy dopuszczają max IL na trasie

Typowa przyczyna: mikrozgięcie w kanale kablowym (kabel przyciśnięty).

Wysoki współczynnik błędów BER przy jednoczesnym zachowaniu łączności wskazuje na degradację sygnału, a nie jego całkowity zanik. W takich przypadkach najczęstszą przyczyną są mikrozgięcia kabla powstałe na skutek zbyt ciasnego ułożenia w kanale kablowym.

Pomiar OTDR w trybie wysokiej rozdzielczości pozwala na wykrycie nawet niewielkich wzrostów tłumienia spowodowanych mikrozgięciami. W sieciach o dużych prędkościach, takich jak 100 Gb/s, nawet dodatkowe 0,5 dB tłumienia może spowodować przekroczenie budżetu mocy.

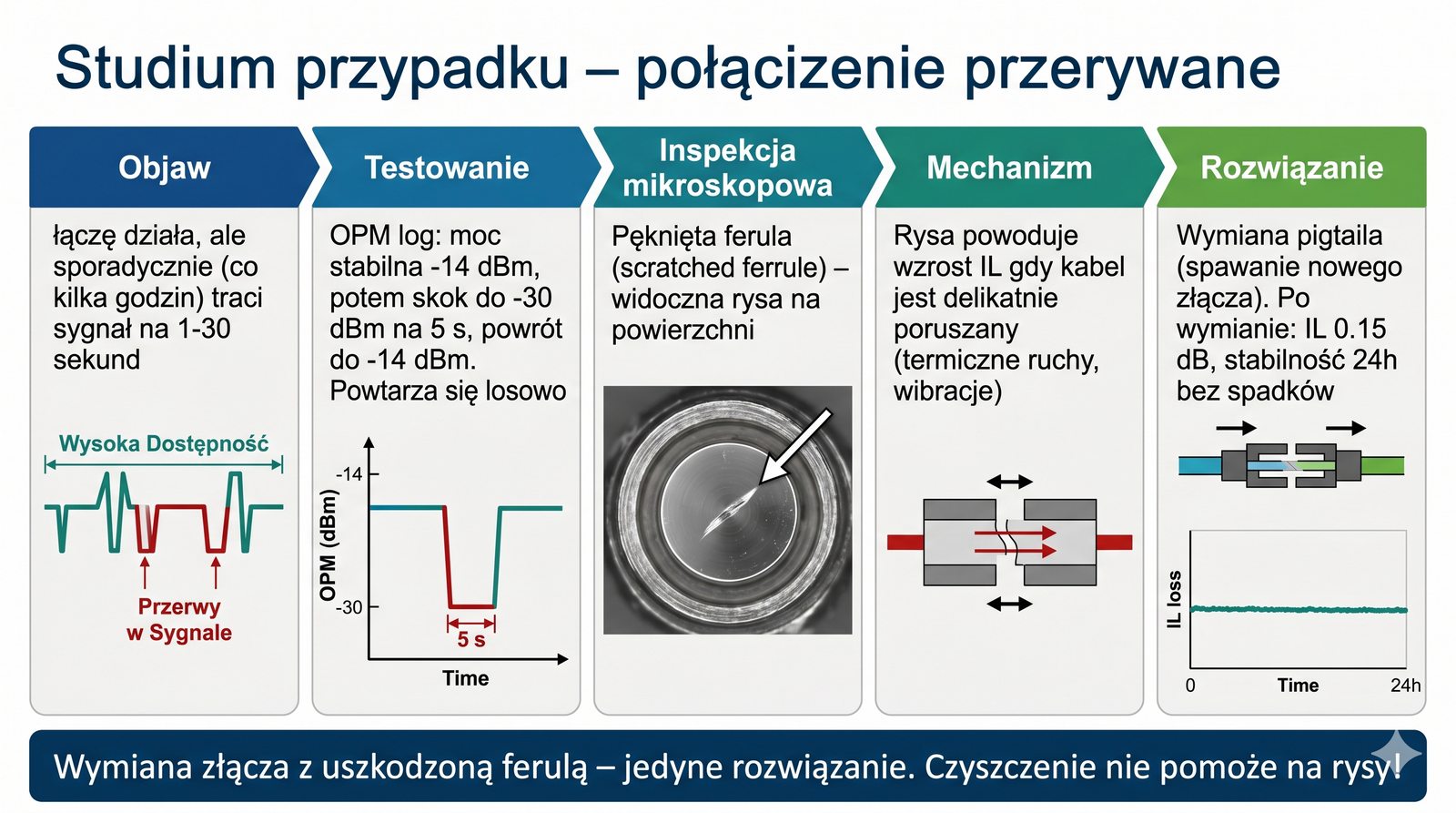

Case study – fluktuacje sygnału

Objaw: Poziom sygnału waha się ± 3 dB w ciągu minuty.

Diagnoza:

Sprawdź, czy kabel nie jest narażony na ruchy/wibracje (np. na słupie, na wietrze)
Sprawdź temperaturę – kable napowietrzne zmieniają tłumienie z temperaturą
Sprawdź złącza – może nie są dokręcone?
Wykonaj OTDR z dłuższym czasem uśredniania – czy wykres miga?

Rozwiązania:

Dokręć złącza (FC, ST) – push-pull (SC, LC) może wymagać wymiany
Dodaj zabezpieczenie przed wiatrem (kabel napowietrzny)
Wymiana złącza z brudem na nowe

Fluktuacje sygnału rzędu 3 dB w ciągu minuty są charakterystyczne dla niestabilnych połączeń mechanicznych lub kabli narażonych na ruchy i wibracje. W instalacjach napowietrznych głównym sprawcą są podmuchy wiatru poruszające kablem.

Rozwiązaniem problemu może być dokręcenie złącz typu FC/ST, które mają gwintowany mechanizm blokujący, lub wymiana złącz SC/LC na nowe z lepszym mechanizmem zatrzaskowym. W przypadku kabli napowietrznych warto zastosować dodatkowe punkty mocowania.

ISO/IEC 11801 – okablowanie strukturalne

ISO/IEC 11801 – międzynarodowa norma określająca wymagania dla okablowania strukturalnego, w tym światłowodowego.

Klasy światłowodów:

OM1: 62,5/125 MMF – do 1 Gb/s
OM2: 50/125 MMF – do 1 Gb/s
OM3: 50/125 MMF laser-optimized – do 10 Gb/s (300 m)
OM4: 50/125 MMF laser-optimized – do 10 Gb/s (550 m), 100 Gb/s (150 m)
OM5: 50/125 MMF broadband – do 40/100 Gb/s SWDM
OS1: SMF (9/125) – do 10 km
OS2: SMF (9/125) – do 100+ km

Norma określa maksymalne tłumienie dla każdej klasy.

Norma ISO/IEC 11801 definiuje nie tylko klasy światłowodów, ale także wymagania dotyczące tłumienia dla każdej klasy. Dla światłowodu OM3 przy długości fali 850 nm maksymalne tłumienie wynosi 3,5 dB/km, co pozwala na transmisję 10 Gb/s na dystansie do 300 metrów.

Klasy OS1 i OS2 różnią się przede wszystkim tłumiennością: OS1 dopuszcza do 1,0 dB/km, podczas gdy OS2 wymaga poniżej 0,4 dB/km. Wybór odpowiedniej klasy światłowodu ma kluczowe znaczenie dla zapewnienia wymaganej przepustowości.

TIA-568.3-E – komercyjne okablowanie światłowodowe

TIA-568.3-E – amerykańska norma dla okablowania światłowodowego w budynkach komercyjnych.

Wymagania pomiarowe:

Każde włókno musi być przetestowane (100% włókien)
Pomiar tłumienia OPM+OLS (metoda 2 lub 3 kabli)
Pomiar długości i tłumienia OTDR
Kryterium PASS/FAIL wg specyfikacji kabla

Dopuszczalne tłumienie dla typowych tras:

Horizontal (do 90 m): SMF < 2,0 dB, MMF < 2,0 dB @850 nm
Backbone (do 300 m): SMF < 2,5 dB, MMF < 2,5 dB @850 nm
Channel (całość): SMF < 4,0 dB, MMF < 4,0 dB

Norma TIA-568.3-E nakazuje testowanie 100% włókien w instalacji, co oznacza, że każde pojedyncze włókno w kablu musi przejść pomiar tłumienia i test OTDR. Jest to szczególnie istotne w przypadku kabli wielowłóknowych MPO-12 i MPO-24.

Dopuszczalne wartości tłumienia określone w normie zależą od długości trasy i rodzaju okablowania. Dla odcinków poziomych (horizontal) do 90 metrów norma wymaga tłumienia poniżej 2,0 dB, a dla szkieletowych (backbone) do 300 metrów dopuszczalne jest do 2,5 dB.

Papierowa ścieżka dowodowa

Profesjonalna dokumentacja pomiarów światłowodowych zawiera:

Informacje ogólne: data, lokalizacja, technik, firma
Identyfikacja trasy: oznaczenie kabla, numer włókna, od-do
Sprzęt pomiarowy: model, numer seryjny, data kalibracji OPM/OLS/OTDR
Wyniki pomiarów: tłumienie [dB], długość [m], margines
Wykres OTDR: obraz wykresu z zaznaczonymi zdarzeniami
Tabela zdarzeń: lista złącz, spawów, zgięć z wartościami IL/ORL
Ocena: PASS/FAIL wg normy
Podpisy: wykonawcy i odbiorcy

Forma: papierowa lub elektroniczna (PDF, CSV). W data center – zwykle w systemie DCIM.

Profesjonalna dokumentacja pomiarów światłowodowych jest niezbędna nie tylko dla celów odbioru technicznego, ale także jako podstawa do późniejszej diagnostyki i planowania rozbudowy sieci. Każdy raport powinien zawierać jednoznaczną identyfikację trasy i użytego sprzętu.

Wykres OTDR jest szczególnie ważnym elementem dokumentacji, stanowiąc wizualną reprezentację stanu światłowodu na całej długości. Wraz z tabelą zdarzeń tworzy kompletny obraz, który może być porównywany z przyszłymi pomiarami.

Narzędzia do raportowania

Popularne oprogramowanie do zarządzania pomiarami:

EXFO FastReporter: odczyt plików OTDR (.sor), generowanie raportów, baza danych tras
Viavi OTDR Trace: analiza, edycja zdarzeń, raporty
VeEX Fiberizer: zaawansowana analiza OTDR, raporty PDF
Fluke LinkWare: do certyfikacji okablowania (miedź + światłowód)
Microsoft Excel: małe projekty (ale niezalecane)

Większość programów pozwala na eksport do PDF, CSV, XML.

Zalecenie: używaj dedykowanego oprogramowania – unikniesz błędów ręcznego przepisywania.

EXFO FastReporter i Viavi OTDR Trace to profesjonalne narzędzia do zarządzania wynikami pomiarów, oferujące zaawansowane funkcje analizy i generowania raportów. Obsługa formatu .sor (Standard OTDR Record) zapewnia kompatybilność między różnymi producentami.

Fluke LinkWare jest ceniony w środowiskach wymagających certyfikacji zarówno miedzi, jak i światłowodów, oferując ujednolicony format raportów. Automatyzacja eliminuje ryzyko błędów przy ręcznym przepisywaniu wyników.

Krzemowe serce optyki

Fotonika krzemowa (Silicon Photonics) – integracja elementów optycznych (laser, modulator, detektor) na chipie krzemowym.

Zalety:

Niski koszt (produkcja w standardowych fabrykach CMOS)
Mały rozmiar (transceivery w formacie QSFP-DD dla 400/800 Gb/s)
Niski pobór mocy (5–10 pJ/bit)
Integracja z elektroniką (CMOS + fotonika na jednym chipie)

Zastosowania: data center (400GbE, 800GbE), superkomputery (połączenia optyczne w racku).

Przykład: Intel Silicon Photonics 100 Gb/s CWDM4.

Fotonika krzemowa (Silicon Photonics) umożliwia produkcję tanich i energooszczędnych transceiverów w standardowych fabrykach CMOS. Integracja elementów optycznych i elektronicznych na jednym chipie eliminuje potrzebę stosowania oddzielnych komponentów.

Technologia ta znajduje zastosowanie przede wszystkim w data center, gdzie kluczowe znaczenie mają niski pobór mocy i małe wymiary. Moduły QSFP-DD oparte na fotonice krzemowej osiągają przepustowości 400 Gb/s i 800 Gb/s przy poborze energii poniżej 10 pJ na bit.

Transmisje 400G i 800G

Standardy dla szybkich transmisji:

400GBASE-SR8: MMF OM4/OM5, 8×50 Gb/s PAM4, do 100 m, MPO-16
400GBASE-DR4: SMF, 4×100 Gb/s PAM4, do 500 m, MPO-12
400GBASE-FR4: SMF, 4×100 Gb/s CWDM, do 2 km, LC duplex
800GBASE-DR8: SMF, 8×100 Gb/s PAM4, do 500 m

Wyzwania:

Większa moc nadajnika potrzebna dla PAM4 (4 poziomy sygnału)
Mniejsza tolerancja na tłumienie i dyspersję
Potrzeba lepszej czystości złącz – IL < 0,2 dB!

Standardy 400G i 800G wykorzystują modulację PAM4 (Pulse Amplitude Modulation z czterema poziomami), która podwaja liczbę bitów przesyłanych w jednym symbolu w porównaniu do tradycyjnego NRZ. Wiąże się to z mniejszym marginesem na tłumienie i zakłócenia.

W przypadku transmisji 400GBASE-DR4 na światłowodzie jednomodowym zasięg wynosi do 500 metrów przy użyciu czterech fal. Dla porównania 800GBASE-DR8 wykorzystuje osiem fal, co pozwala na osiągnięcie 800 Gb/s na dystansie do 500 metrów.

PON – GPON, XGS-PON, NG-PON2

Ewolucja sieci dostępowych PON:

Technologia	Down [Gb/s]	Up [Gb/s]	Split ratio	Budżet mocy [dB]
GPON	2,5	1,25	1:64	28
XGS-PON	10	10	1:64	31
25GS-PON	25	25	1:16	25
NG-PON2	40–80	10–40	1:64	29–33

XGS-PON (10 Gb/s symetryczny) – obecnie standard dla nowych instalacji FTTH.

NG-PON2 (TWDM-PON) – multipleksacja fal w PON, do 80 Gb/s, wymaga OLT z tuneable SFP+.

XGS-PON (10 Gigabit Symmetric PON) jest obecnie najpopularniejszym standardem dla nowych instalacji FTTH w Europie, oferującym symetryczną przepustowość 10 Gb/s. Budżet mocy wynoszący 31 dB pozwala na obsługę splitterów 1:64.

NG-PON2 wykorzystuje technikę TWDM (Time and Wavelength Division Multiplexing), łącząc multipleksację czasową z długościami fal. Dzięki czterem lub ośmiu kanałom falowym osiąga przepustowość 40-80 Gb/s.

Więcej rdzeni w jednym włóknie

SDM (Space Division Multiplexing) – wykorzystanie wielu rdzeni w jednym światłowodzie (MCF – Multi-Core Fiber) lub wielu modów (FMF – Few-Mode Fiber).

MCF: 4–32 rdzenie w jednej powłoce 125 µm – każdy rdzeń jak osobne włókno
FMF: włókno supportujące 3–6 modów – każdy mod to osobny kanał
Potencjał: zwiększenie pojemności 10–100× w jednym kablu

Wyzwania:

Przesłuch między rdzeniami (crosstalk)
Złożoność multiplekserów/demultiplekserów
Konieczność nowych transceiverów i wzmacniaczy

Technologia SDM z wykorzystaniem światłowodów wielordzeniowych MCF pozwala na umieszczenie nawet 32 rdzeni w standardowej powłoce 125 mikrometrów. Każdy rdzeń zachowuje się jak niezależny światłowód, mnożąc przepustowość bez zwiększania średnicy kabla.

Światłowody FMF (Few-Mode Fiber) wykorzystują kilka modów propagacyjnych w jednym rdzeniu, gdzie każdy mod stanowi oddzielny kanał transmisyjny. Głównym wyzwaniem jest kontrolowanie przesłuchu między sąsiednimi rdzeniami lub modami.

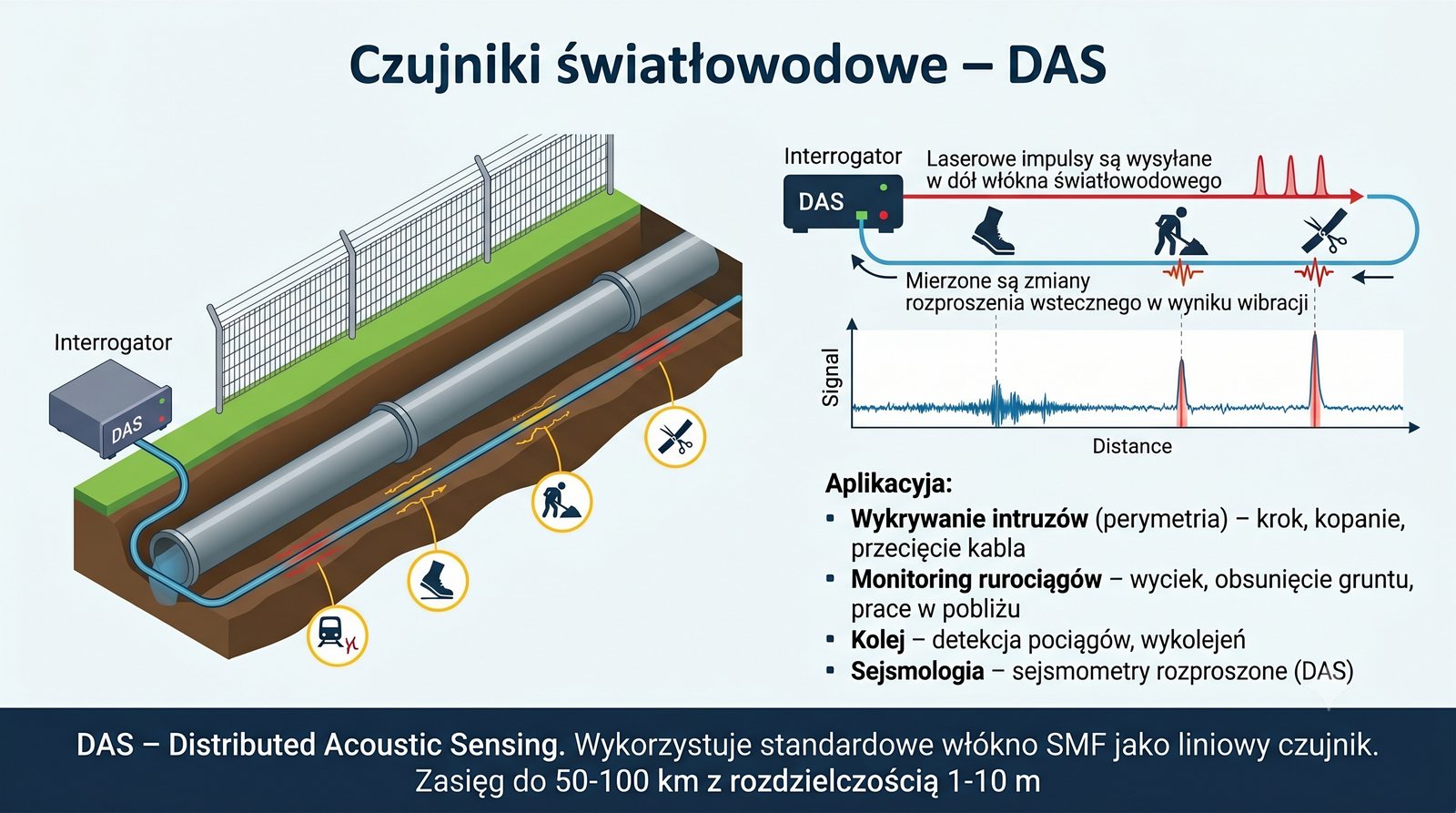

Specyfika pomiarów PON

Pomiary w sieciach PON wymagają szczególnej uwagi:

Splitter maskuje zdarzenia: OTDR widzi splitter jako silne odbicie – za nim martwa strefa
Pomiar mocy na ONT: spadek o 15–20 dB przez splitter – OPM musi mieć czułość do -30 dBm
OLS dla PON: długości fal specyficzne (1490 nm down, 1310 nm up, 1550 nm video)
Filtr 1625 nm: do pomiaru OTDR na pracującej sieci PON (poza pasmem transmisji)

Narzędzia dedykowane: OPM z filtrem PON, OTDR z trybem PON (większy DR, dłuższy impuls).

Przykład: EXFO FTB-1 z modułem PON-OTDR – radzi sobie ze splitterami.

Pomiary w sieciach PON są szczególnie wymagające ze względu na obecność splitterów optycznych dzielących moc sygnału na wiele gałęzi. OTDR w sieci PON musi mieć duży zakres dynamiki (minimum 40 dB) i stosować dłuższe impulsy.

Filtr 1625 nm umożliwia pomiary OTDR na pracującej sieci PON bez zakłócania transmisji. Dedykowane moduły PON-OTDR, takie jak EXFO FTB-1, oferują algorytmy kompensujące efekt splittera.

Data center – szybko i gęsto

W data center światłowody są krótkie (< 500 m), ale gęsto upakowane:

MMF OM3/OM4: 850 nm, MPO (12/24 włókna) – do 100 Gb/s SR4/SR8
SMF: 1310 nm, LC duplex – do 400 Gb/s DR4/FR4
Pomiary: certyfikacja 100% włókien – OTDR + OPM
Norma: TIA-568.3-E, limit IL dla MPO: < 0,7 dB / włókno

Wyzwania:

Duża liczba włókien (tysiące) – automatyzacja pomiarów (testery wielowłóknowe)
Krótkie odcinki – OTDR musi mieć małą EDZ (< 1 m)
Czystość złącz MPO – brud na jednym włóknie w MPO zanieczyszcza sąsiednie

W data center kluczowym wyzwaniem pomiarowym jest bardzo duża gęstość włókien, sięgająca tysięcy połączeń w jednym racku. Automatyczne testery wielowłóknowe mierzą tłumienie wszystkich włókien w złączu MPO jednocześnie.

Krótkie odcinki światłowodów w data center wymagają OTDR z bardzo małą strefą martwą. Coraz częściej stosuje się światłowody jednomodowe także w data center ze względu na większą przyszłościową przepustowość.

Pomiary bez technika

Automatyczne systemy pomiarowe:

OLTS (Optical Loss Test Set): zintegrowany OLS + OPM z możliwością zdalnego sterowania – dwukierunkowy pomiar tłumienia
Tester wielowłóknowy (MPO): mierzy IL wszystkich włókien w MPO jednocześnie (np. Fluke OFP-100, EXFO PXM/LXM)
Zdalny OTDR: OTDR w centrali, zdalnie uruchamiany przez sieć – do monitorowania PON

Zalety automatyzacji:

Powtarzalność pomiarów
Brak błędów ludzkich
Raporty generowane automatycznie
Oszczędność czasu (10–100× szybciej)

Systemy OLTS integrują źródło światła i miernik mocy w jednym urządzeniu, umożliwiając automatyczny dwukierunkowy pomiar tłumienia. Wystarczy podłączyć urządzenia na obu końcach trasy, a resztę wykonują one automatycznie.

Automatyzacja pomiarów przynosi wymierne korzyści w dużych projektach instalacyjnych. Systemy wielowłóknowe skracają czas testowania nawet stukrotnie w porównaniu do pomiarów ręcznych.

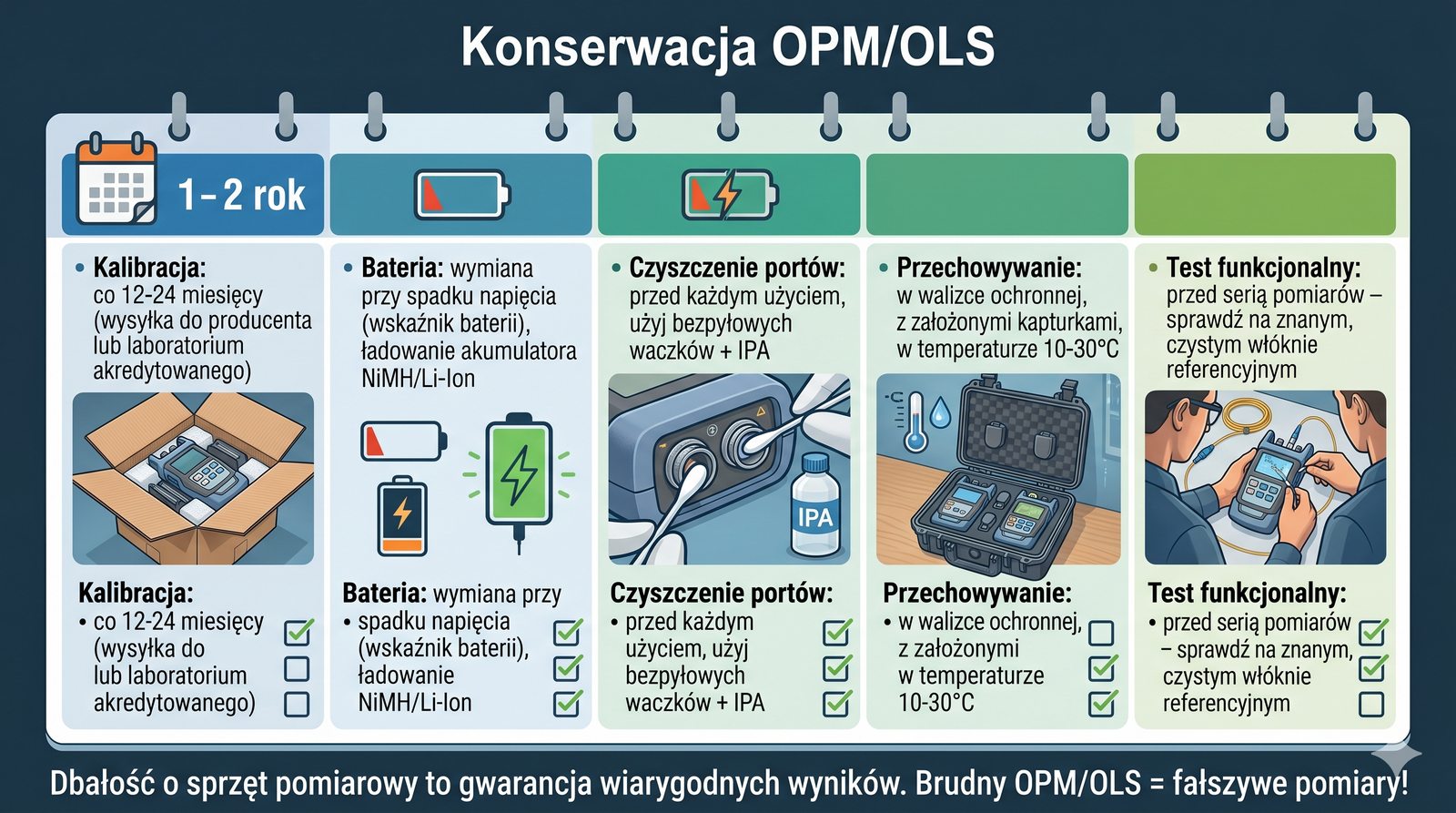

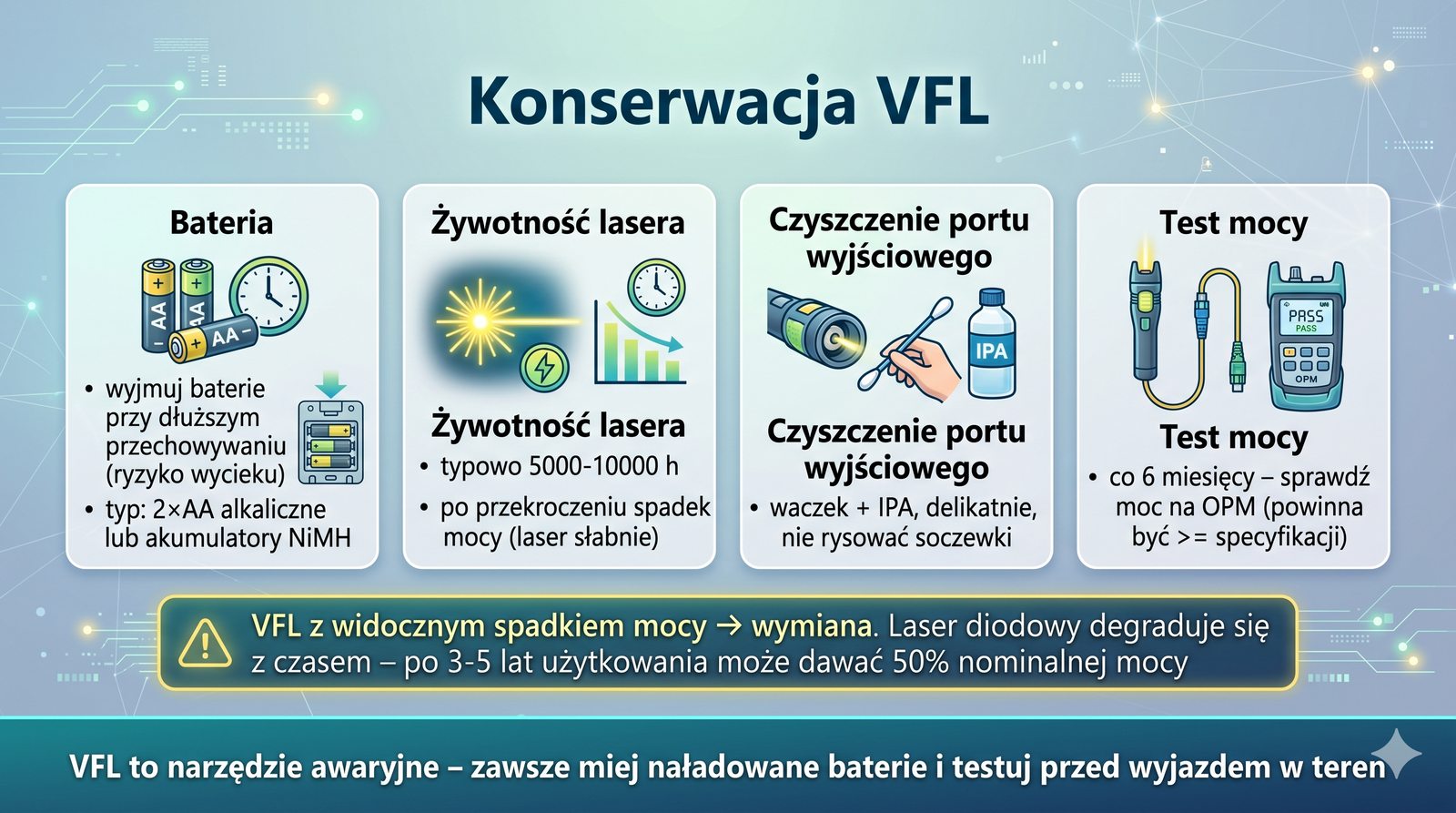

Zaufaj, ale sprawdź

Przed ważnymi pomiarami:

Autokalibracja OPM: wbudowana procedura z referencyjnym źródłem
Test na wzorcowym kablu: znajdź kabel o znanym tłumieniu (np. 1 km SMF) i zmierz go – porównaj z wartością oczekiwaną
Sprawdzenie OTDR: podłącz do znanej trasy i porównaj z poprzednimi wynikami
Czyszczenie portów: porty OPM/OLS/OTDR czyścisz przed każdym pomiarem

Częstotliwość kalibracji fabrycznej:

OPM: co 12 miesięcy
OLS: co 12–24 miesiące
OTDR: co 24 miesiące

Brak kalibracji → wyniki poza specyfikacją, odpowiedzialność prawna.

Regularna kalibracja sprzętu pomiarowego jest wymogiem norm ISO/IEC 17025 i warunkiem uzyskania akredytowanych wyników. OPM powinien być kalibrowany co 12 miesięcy w laboratorium posiadającym wzorce śledzone do międzynarodowych standardów metrologicznych.

Przed każdą sesją pomiarową warto przeprowadzić szybki test funkcjonalny na znanym kablu wzorcowym. Pozwala to wykryć ewentualne problemy ze sprzętem przed pomiarami na trasie produkcyjnej.

Co powinien mieć technik?

Typowy zestaw pomiarowy do światłowodów:

OTDR (np. Viavi MTS-2000, EXFO FTB-1)
OPM + OLS (lub zintegrowany OLTS)
VFL (czerwony laser – zapasowy)
Mikroskop inspekcyjny (optyczny lub cyfrowy)
Kipstick / jednorazowe waciki + IPA 99%
Kable pomostowe (patchcordy): SMF, MMF, SC/LC/APC – kilka sztuk
Adaptery przejściowe: SC↔LC, SC↔FC, itp.
Długopisy do czyszczenia feruli

Waga całego zestawu: ~5–7 kg w plecaku.

Koszt: 15 000–80 000 PLN (zależnie od jakości OTDR).

Profesjonalny technik światłowodowy powinien dysponować kompletem narzędzi obejmującym przyrządy pomiarowe i akcesoria do czyszczenia. Kluczowe są wysokiej jakości kable pomostowe w różnych typach złącz.

Koszt zestawu pomiarowego zależy głównie od OTDR - podstawowy zestaw to około 15 000 PLN, a nowy sprzęt renomowanych producentów to wydatek 50 000-80 000 PLN. Waga zestawu 5-7 kg ma znaczenie przy pracy terenowej.

Laser – szanuj go

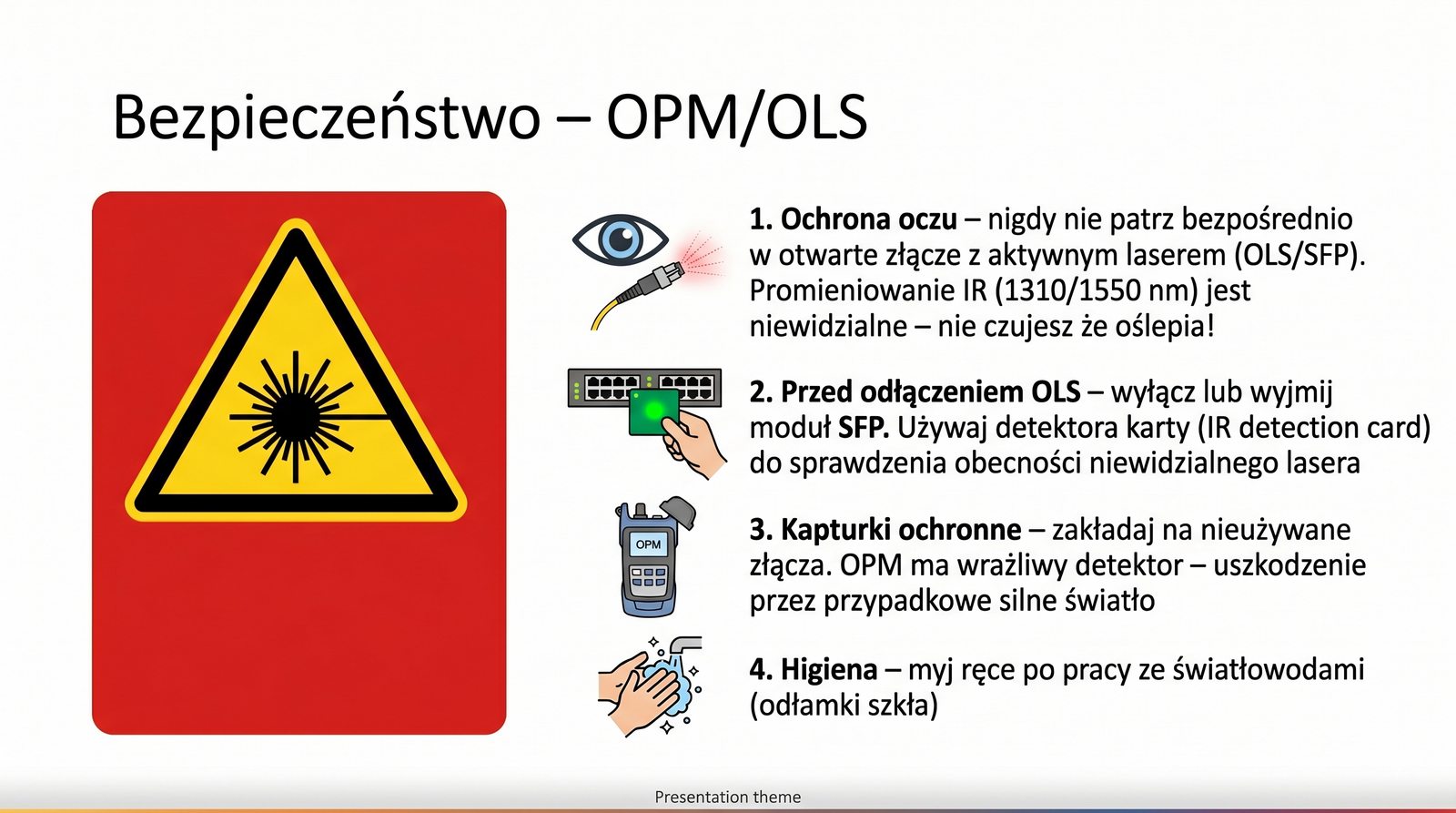

Zasady bezpieczeństwa przy pomiarach:

Nigdy nie patrz w złącze światłowodu podłączonego do OLS lub OTDR!
Zawsze zakrywaj niepodłączone złącza osłonkami ochronnymi
Przed podłączeniem VFL – upewnij się, że nikt nie patrzy w drugi koniec
Używaj mikroskopu inspekcyjnego z filtrem (przed patrzeniem sprawdź, czy światłowód jest aktywny)
Nie dotykaj feruli palcami – olej z palca to strata 0,5–2 dB
Odłamki światłowodów po karbowaniu – wyrzucaj do pojemnika na ostre odpady

Klasyfikacja laserów w sprzęcie pomiarowym: klasa 1 (bezpieczne) lub klasa 3R (niebezpieczne).

Bezpieczeństwo pracy z laserami reguluje norma IEC 60825-1, dzieląca lasery na klasy. Większość sprzętu pomiarowego należy do klasy 1 (bezpieczne) lub 3R (niebezpieczne przy patrzeniu w wiązkę).

Podstawową zasadą jest nigdy niepatrzenie w złącze światłowodu podłączonego do aktywnego źródła. Wiązka lasera 1310 nm i 1550 nm jest niewidoczna dla oka, co czyni ją szczególnie niebezpieczną.

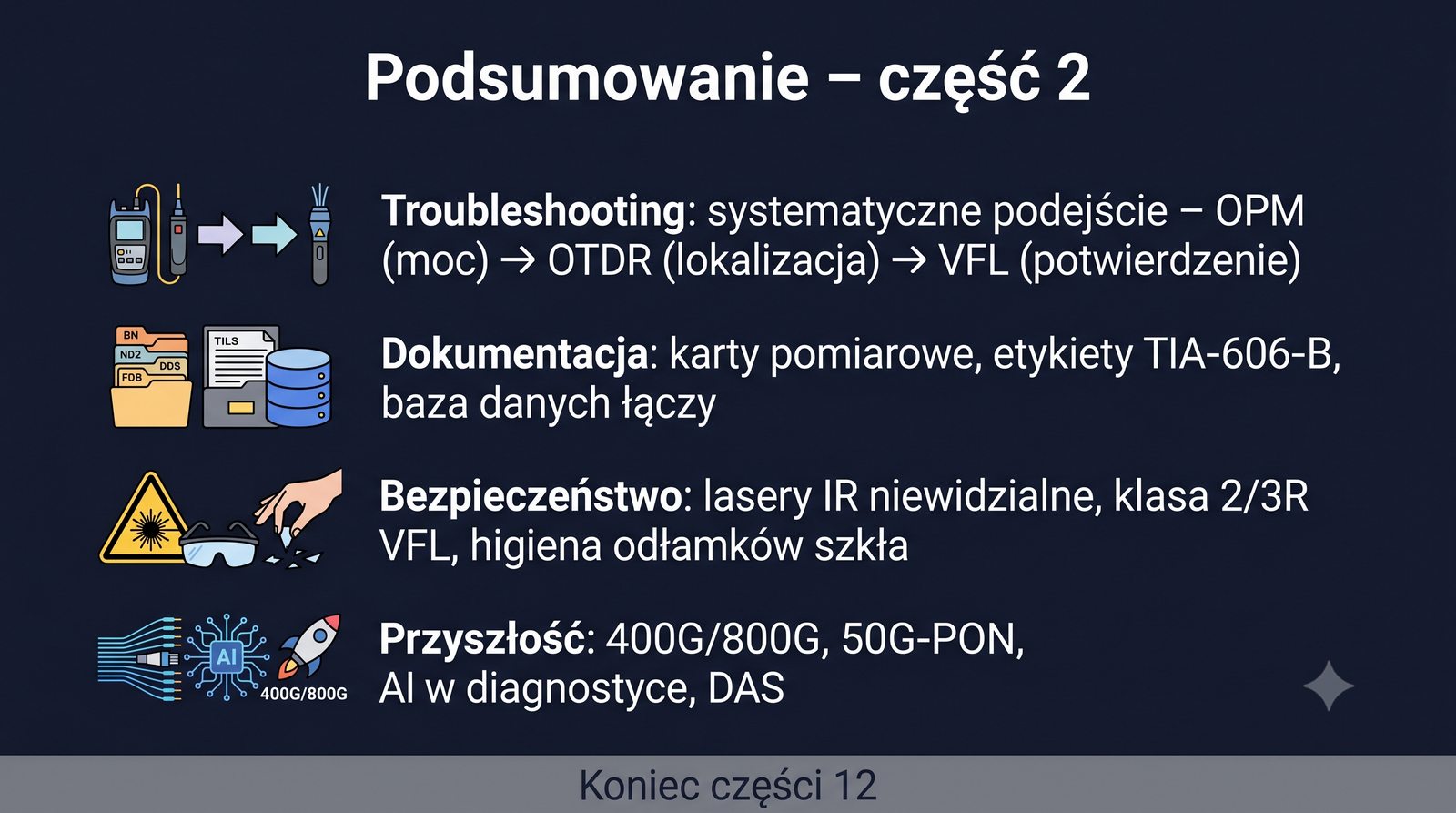

Co poznaliśmy w cyklu fizycznym?

Cykl pomiarów fizycznych (części 9–12) obejmuje:

Część 9: Wprowadzenie do światłowodów – budowa, SMF vs MMF, złącza, spawy
Część 10: Tłumienie i budżet mocy – absorpcja, Rayleigh, EDFA, CD, PMD, link budget
Część 11: OTDR – zasada działania, martwe strefy, interpretacja wykresów, zdarzenia
Część 12: OPM/OLS/VFL – pomiar tłumienia, czyszczenie, rozwiązywanie problemów, standardy

Cel: umiejętność projektowania, instalowania i diagnozowania sieci światłowodowych.

Cykl pomiarów fizycznych (części 9-12) stanowi kompleksowe wprowadzenie do transmisji światłowodowej i pomiarów parametrów optycznych. Zdobyta wiedza pozwala na samodzielne projektowanie i diagnozowanie sieci światłowodowych.

Łącząc wiedzę z cyklu logicznego (części 1-8) z umiejętnościami pomiarów fizycznych, student uzyskuje pełny obraz diagnostyki sieci na wszystkich warstwach modelu OSI.

Kluczowe umiejętności

Po tym cyklu student potrafi:

Odróżnić SMF od MMF, dobrać odpowiedni typ do zastosowania
Obliczyć budżet mocy łącza optycznego
Wykonać pomiar OTDR i zinterpretować wykres
Zmierzyć tłumienie metodą OPM+OLS
Zlokalizować uszkodzenie za pomocą VFL
Oczyścić złącze światłowodowe i sprawdzić mikroskopem
Sporządzić dokumentację pomiarową zgodnie z normami

Umiejętność obliczania budżetu mocy łącza optycznego jest fundamentalna przy projektowaniu tras światłowodowych. Pozwala na dobór transceiverów i określenie, czy łącze będzie działać z wymaganym marginesem.

Praktyczne umiejętności, takie jak czyszczenie złącz i interpretacja wykresów OTDR, są szczególnie cenione przez pracodawców, ponieważ przekładają się na skuteczność rozwiązywania problemów.

Sprzęt, który poznaliśmy

Przyrząd	Funkcja	Koszt (PLN)
OTDR	Reflektometr – lokalizacja, tłumienie	5 000 – 80 000
OPM	Miernik mocy optycznej	500 – 5 000
OLS	Źródło światła	500 – 5 000
OLTS (OPM+OLS)	Zintegrowany miernik + źródło	2 000 – 15 000
VFL	Lokalizator uszkodzeń	100 – 1 000
Mikroskop inspekcyjny	Kontrola czystości złącz	200 – 3 000
Spawarka	Trwałe łączenie włókien	5 000 – 30 000

Zestawienie sprzętu pomiarowego przedstawia szeroki zakres cenowy - od prostych VFL za 100 PLN po OTDR za 80 000 PLN. Wybór sprzętu zależy od zakresu prac i wymaganej dokładności.

Dla małych instalacji FTTH wystarcza OPM+OLS i VFL, natomiast do certyfikacji tras niezbędny jest OTDR. Spawarka, choć kosztowna, jest niezbędna przy budowie nowych tras.

Gdzie szukać więcej?

ITU-T G-series: G.652, G.655, G.657, G.957 – rekomendacje dla światłowodów
ISO/IEC 11801: okablowanie strukturalne
TIA-568.3-E: komercyjne okablowanie światłowodowe
IEC 61280: procedury pomiarowe
Podręczniki: "Fiber-Optic Communications Technology" – Djafar K. Mynbaev, "Fiber-Optic Communications Systems" – Govind P. Agrawal
Producenci: EXFO, Viavi, Fluke, Anritsu – białe księgi i tutoriale
Kursy online: The Fiber School (FOA), Coursera – "Optical Fiber Communications"

Rekomendacje ITU-T z serii G, takie jak G.652, G.655 i G.657, stanowią podstawę przy wyborze typu światłowodu. Każda rekomendacja określa parametry geometryczne i tłumienność włókna.

Białe księgi producentów, takich jak EXFO i Fluke, zawierają praktyczne wskazówki pomiarowe. Kursy FOA pozwalają na uzyskanie międzynarodowych certyfikatów.

Które włókno wybrać?

Parametr	SMF	MMF
Rdzeń	9 µm	50/62,5 µm
Fale	1310, 1550 nm	850, 1300 nm
Zasięg 10G	> 10 km	300–550 m (OM3/OM4)
Koszt transceivera	Wyższy	Niższy
Zastosowanie	Sieci szkieletowe, dostępowe	Data center, LAN

Trend: SMF coraz częściej w data center (ze względu na przyszłościowość).

Wybór między SMF a MMF zależy od wymaganego zasięgu i przepustowości. SMF, dzięki tłumieniu 0,35 dB/km przy 1310 nm, pozwala na transmisję na dziesiątki kilometrów, ale wymaga droższych transceiverów.

MMF z większym rdzeniem umożliwia stosowanie tańszych nadajników VCSEL, co czyni go ekonomicznym dla data center. Coraz częściej jednak data center przechodzą na SMF.

Kiedy której fali użyć?

850 nm: MMF (krótkie dystanse, data center)
1310 nm: SMF (zerowa dyspersja, do 10 km SFP+ LR)
1550 nm: SMF (min. tłumienia, długie trasy, PON downstream)
1490 nm: GPON/XGS-PON downstream
1625 nm: OTDR na pracującej sieci (L-band)

Każda długość fali ma inne zastosowanie – wybierz odpowiednią do danego zadania.

Wybór długości fali do konkretnego zastosowania ma kluczowe znaczenie. Długość 850 nm jest standardem dla sieci wielomodowych w data center, gdzie odległości są krótkie.

Długość 1550 nm oferuje najmniejsze tłumienie (około 0,2 dB/km), idealne do dalekosiężnych transmisji. Długość 1625 nm jest zarezerwowana dla pomiarów OTDR na pracujących sieciach.

Krok po kroku – przypomnienie

1. P_TX (moc nadajnika): odczytaj ze specyfikacji SFP

2. Oblicz straty:

A_kabel = α [dB/km] × L [km]
A_złącza = liczba × IL (typ. 0,5 dB)
A_spawy = liczba × IL (typ. 0,05 dB)
A_splitter = strata splittera (jeśli jest)
M_margines = 3 dB

3. Suma strat = A_kabel + A_złącza + A_spawy + A_splitter + M

4. P_RX = P_TX – suma strat

5. Sprawdź: P_RX > czułość odbiornika (RX_sens)?

Jeśli tak → łącze zadziała. Jeśli nie → potrzeba poprawki.

Obliczanie budżetu mocy wymaga uwzględnienia strat kabla, złącz i odpowiedniego marginesu bezpieczeństwa (zwykle 3 dB). Margines kompensuje starzenie komponentów i wahania temperatury.

Jeśli P_RX jest wyższa od czułości odbiornika, łącze powinno działać poprawnie. W przeciwnym razie należy zwiększyć moc nadajnika lub zmniejszyć liczbę złącz.

OTDR – co zapamiętać?

Zasada: radar optyczny – impuls → rozpraszanie wsteczne → odległość + tłumienie
DR (Dynamic Range): max zasięg [dB]
EDZ/ADZ: martwe strefy – używaj launch cable
IOR: przelicznik czas → odległość – ustaw poprawny!
Zdarzenia: odbiciowe (złącze, pęknięcie) i nieodbiciowe (spaw, zgięcie)
Pomiar dwukierunkowy: eliminuje gain event

Każdy wykres OTDR opowiadaj jak historię – co się dzieje na trasie.

OTDR działa na zasadzie radaru optycznego - wysyła impulsy i mierzy sygnał rozproszony wstecznie w funkcji czasu. Pozwala to określić tłumienie odcinków i lokalizację zdarzeń.

Parametr IOR jest kluczowy dla przeliczenia czasu na odległość. Dla typowego SMF IOR wynosi około 1,468 dla 1310 nm - błąd IOR prowadzi do błędów odległości.

Schemat postępowania – w 5 krokach

Objawy: brak transmisji, wysoki BER, niska moc
Czyszczenie: wyczyść wszystkie złącza (80% problemów znika)
Pomiar OPM: zmierz moc na odbiorniku
OTDR: lokalizacja problemu
Naprawa + certyfikacja: wymiana, spaw + ponowny pomiar

Narzędzia: OPM, OLS, VFL, OTDR, mikroskop, środki czyszczące.

Pamiętaj: sprzątaj po sobie – zostaw instalację czystszą niż zastałeś.

Schemat pięciu kroków jest sprawdzoną metodą diagnostyczną profesjonalnych instalatorów. Czyszczenie złącz jako krok drugi jest kluczowe - pomijanie go prowadzi do straty czasu.

Po naprawie należy przeprowadzić ponowny pomiar certyfikacyjny całej trasy. Dokumentacja po naprawie powinna być dołączona do historii trasy.

Sprawdź swoją wiedzę

Pytanie: Jaka jest różnica między pomiarem bezwzględnym (dBm) a względnym (dB)?

Odpowiedź: dBm – moc bezwzględna względem 1 mW. dB – różnica mocy (stosunek). OPM w trybie REF pokazuje tłumienie w dB.

Pytanie: Do czego służy VFL i jakie ma ograniczenia?

Odpowiedź: VFL – lokalizacja uszkodzeń światłowodu (pęknięcia, zgięcia) za pomocą czerwonego lasera 650 nm. Ograniczenie: działa do 3–5 km, nie mierzy tłumienia, widzi tylko uszkodzenia emitujące światło.

Różnica między dBm a dB jest fundamentalna dla interpretacji wyników. dBm opisuje moc bezwzględną względem 1 mW, a dB opisuje stosunek między mocami.

Ograniczeniem VFL jest zasięg do 3-5 km i wykrywanie tylko uszkodzeń powodujących wyciek światła. Nie zastępuje OTDR, który mierzy tłumienie.

Sprawdź swoją wiedzę – ciąg dalszy

Pytanie: Jak wyczyścić złącze światłowodowe metodą mokrą?

Odpowiedź: Użyj jednorazowego wacika z 99% IPA, delikatnie przetrzyj czoło feruli, natychmiast osusz suchym wacikiem. Sprawdź mikroskopem. Nigdy nie używaj niższego stężenia alkoholu.

Pytanie: Jaka jest dopuszczalna strata na złączu światłowodowym wg TIA-568?

Odpowiedź: < 0,5 dB dla SMF i MMF (preferowane < 0,3 dB). Dla MPO: < 0,7 dB na włókno.

Czyszczenie metodą mokrą wymaga użycia 99% alkoholu izopropylowego - niższe stężenia pozostawiają osad. Nigdy nie używaj alkoholu etylowego ani innych rozpuszczalników.

Strata na złączu poniżej 0,5 dB wg TIA-568 to wartość maksymalna. W sieciach 100 Gb/s dąży się do wartości poniżej 0,3 dB.

Sprawdź swoją wiedzę – ciąg dalszy

Pytanie: Co to jest ORL i jaka jest różnica między PC, UPC a APC?

Odpowiedź: ORL – Optical Return Loss, miara odbicia. PC > 35 dB, UPC > 50 dB, APC > 60 dB (kąt 8°). APC ma zieloną obudowę.

Pytanie: Wymień trzy elementy, które musi zawierać profesjonalny raport pomiaru OTDR.

Odpowiedź: (1) Wykres OTDR z oznaczeniami zdarzeń, (2) tabela zdarzeń z IL/ORL, (3) podsumowanie: długość, tłumienie całkowite, ocena PASS/FAIL.

ORL jest istotny w sieciach z EDFA i DWDM, gdzie odbicia powodują interferencje. Złącza APC są standardem w takich zastosowaniach.

Raport OTDR powinien zawierać wykres, tabelę zdarzeń i informacje o użytym sprzęcie oraz ustawieniach pomiaru.

Sprawdź swoją wiedzę – ciąg dalszy

Pytanie: Dlaczego w sieciach PON pomiar OTDR jest trudniejszy niż w zwykłym SMF?

Odpowiedź: Splitter dzieli moc na N gałęzi – sygnał wsteczny jest słaby, splitter daje silne odbicie maskujące zdarzenia za nim, OTDR widzi sumę odbić ze wszystkich gałęzi.

Pytanie: Co to jest fotonika krzemowa i jakie ma zalety?

Odpowiedź: Integracja elementów optycznych na chipie krzemowym – niski koszt (produkcja CMOS), mały rozmiar, niski pobór mocy, integracja z elektroniką.

Splitery w PON stanowią wyzwanie dla OTDR - dzielą moc, osłabiając sygnał wsteczny. Splitter generuje silne odbicie maskujące zdarzenia za nim.

Fotonika krzemowa oferuje integrację multiplekserów AWG na chipie, umożliwiając budowę kompaktowych modułów DWDM.

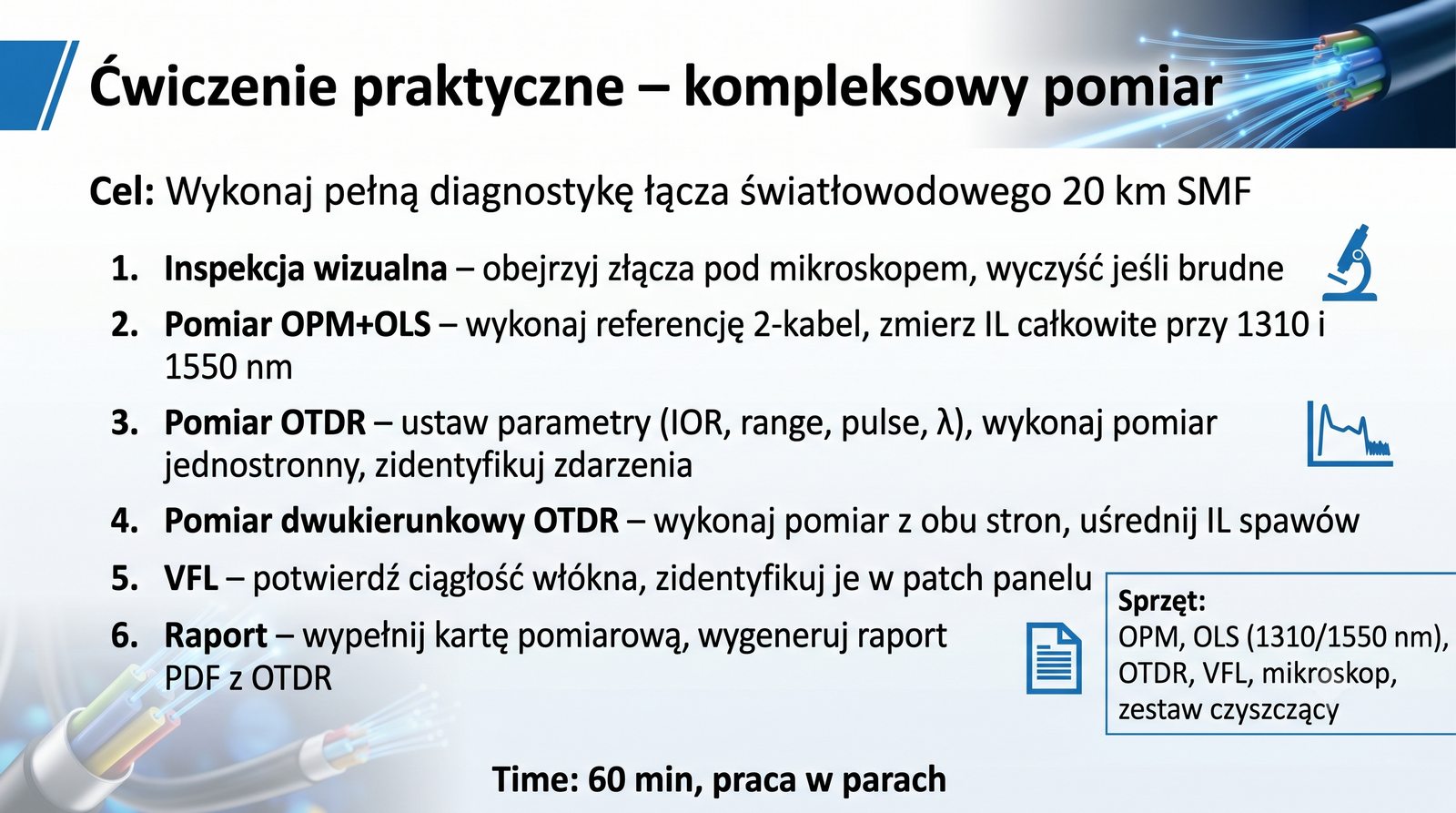

Wykonaj samodzielnie – OPM+OLS

Zdobądź OPM i OLS (z laboratorium)
Ustaw OLS na 1310 nm, odczekaj 5 min stabilizacji
Wykonaj pomiar referencyjny (patchcord 1 m) – zapisz P_ref
Podłącz światłowód o nieznanej długości (np. 500 m)
Zmierz P_trasa, oblicz tłumienie
Oblicz α = A / L [dB/km] – czy spełnia normę?
Powtórz dla 1550 nm – porównaj wyniki

Dodatkowo: sprawdź mikroskopem czystość złącz przed i po czyszczeniu.

Samodzielny pomiar OPM+OLS pozwala praktycznie przyswoić metodę transmisyjną. Warto powtórzyć pomiar dla 1550 nm i porównać wyniki.

Sprawdzenie czystości złącz mikroskopem przed i po czyszczeniu obrazuje wpływ zabrudzeń na wyniki. Warto wykonać zdjęcia dokumentacyjne.

Wykonaj samodzielnie – VFL i czyszczenie

Podłącz VFL do patchcordu światłowodowego (najlepiej 5–10 m)
Zegnij kabel w pętlę o małym promieniu (~5 mm) – obserwuj, czy widać czerwone światło
Wyprostuj – światło znika? VFL potwierdza zgięcie
Wymyśl scenariusz awarii: zaklej kabel taśmą w połowie – czy VFL znajdzie?
Wyczyść złącze metodą suchą (Kipstick), sprawdź mikroskopem
Wyczyść metodą mokrą (IPA + wacik), sprawdź ponownie
Porównaj obrazy z mikroskopu przed i po

Ćwiczenie zginania kabla w pętlę ilustruje zasadę VFL - światło wycieka, gdy kąt pada przekracza kąt graniczny całkowitego wewnętrznego odbicia.

Porównanie obrazów mikroskopowych przed i po czyszczeniu suchą i mokrą metodą pozwala ocenić skuteczność obu technik.

Projekt zaliczeniowy

Cel: Wykonaj certyfikację trasy światłowodowej (np. między dwoma budynkami w kampusie).

Zadania:

Sporządź schemat trasy (długość, złącza, spawy)
Oblicz teoretyczny budżet mocy
Wykonaj pomiar OTDR (dwukierunkowy) – zapisz plik .sor
Wykonaj pomiar OPM+OLS (metoda 2 kabli)
Sporządź raport: wykres OTDR, tabela zdarzeń, podsumowanie PASS/FAIL
Porównaj wyniki z normą (ISO/IEC 11801 lub TIA-568)

Dodatkowo: wykonaj dokumentację fotograficzną złącz przed i po czyszczeniu.

Projekt certyfikacji trasy wymaga zastosowania wszystkich umiejętności z cyklu. Kluczowy jest dokładny schemat z uwzględnieniem złącz i spawów.

Dwukierunkowy OTDR eliminuje gain event. Porównanie z normą ISO/IEC 11801 pozwala na ocenę PASS/FAIL.

Rynek pracy – jest popyt

Specjaliści od sieci światłowodowych są poszukiwani:

Operatorzy telekomunikacyjni (Orange, Play, T-Mobile, INEA)
Firmy integratorskie (instalacje FTTH, data center)
Producenci sprzętu (Nokia, Huawei, Cisco)
Data center (Google, Microsoft, AWS – własne sieci optyczne)
Administracja publiczna (sieci szkieletowe)

Średnie zarobki: technik – 5000–8000 PLN, inżynier – 8000–15000 PLN.

Umiejętności praktyczne (OTDR, OPM, spawanie) są na wagę złota!

Rynek pracy dla specjalistów światłowodowych dynamicznie rośnie, napędzany inwestycjami FTTH i data center. Operatorzy w Polsce prowadzą masowe inwestycje.

Umiejętność obsługi OTDR i spawarki to jedne z najbardziej poszukiwanych kompetencji technicznych w branży telekomunikacyjnej.

Koniec cyklu pomiarów fizycznych

Dziękujemy za uwagę. Cykl pomiarów fizycznych (części 9–12) dał solidne podstawy do zrozumienia i diagnozowania sieci światłowodowych.

Przypomnienie: w cyklu pomiarów logicznych (części 1–8) poznaliście przechwytywanie ruchu, Wireshark, TCP/IP, DHCP/DNS, HTTP/HTTPS oraz zagadnienia bezpieczeństwa. Te dwa cykle łącznie dają pełny obraz diagnostyki sieci komputerowych.

Powodzenia w dalszej nauce i karierze w sieciach komputerowych!

Cykl fizyczny (części 9-12) z cyklem logicznym (części 1-8) dają kompletne kompendium diagnostyki sieci. Znajomość Wireshark i OTDR daje przewagę na rynku pracy.

Zachęcamy do pogłębiania wiedzy przez samodzielne eksperymenty i udział w kursach certyfikowanych.

Słowniczek – OPM/OLS/VFL

OPM: Optical Power Meter – miernik mocy optycznej
OLS: Optical Light Source – źródło światła
OLTS: Optical Loss Test Set – zestaw do pomiaru tłumienia (OPM+OLS)
VFL: Visual Fault Locator – lokalizator uszkodzeń (czerwony laser)
IL: Insertion Loss – tłumienie wtrąceniowe złącza
ORL: Optical Return Loss – współczynnik odbicia
IPA: Izopropanol (alkohol 99%) – do czyszczenia złącz
ADZ/EDZ: Attenuation/Event Dead Zone – martwe strefy OTDR
PON: Passive Optical Network – pasywna sieć optyczna
BER: Bit Error Rate – współczynnik błędów bitowych

Słowniczek zawiera najważniejsze skróty używane w pomiarach światłowodowych. Znajomość terminów ułatwia komunikację i czytanie dokumentacji technicznej.

Warto rozróżniać IL (strata przy przejściu) od ORL (miara odbicia) - oba w dB, ale opisują różne zjawiska.

Dziękujemy za uwagę

To była ostatnia część cyklu "Pomiary i diagnostyka sieci komputerowych".

Mamy nadzieję, że zdobyta wiedza przyda się w praktyce zawodowej.

Pytania? Kontakt z prowadzącym: [do uzupełnienia]

Materiały do pobrania: strona przedmiotu / platforma e-learningowa.

Powodzenia na egzaminie!

Dziękujemy za udział w cyklu pomiarów fizycznych. Zdobyta wiedza przyda się w karierze administratora sieci, inżyniera telekomunikacyjnego czy projektanta IT.

Zachęcamy do kontaktu z prowadzącym i korzystania z materiałów na platformie e-learningowej. Powodzenia na egzaminie!
