Tłumienie w światłowodach jest podstawowym parametrem ograniczającym zasięg i wydajność systemów transmisji optycznej. Określa ono, o ile decybeli maleje moc sygnału optycznego po przebyciu jednostki długości włókna, a jego poprawne wyznaczenie jest niezbędne przy projektowaniu łącza.

Budżet mocy łącza optycznego to zestawienie wszystkich strat występujących na drodze sygnału – od nadajnika do odbiornika. Uwzględnia on tłumienie włókna, straty na złączach, spawach i elementach pasywnych, a także marginesy na starzenie się komponentów oraz zmiany temperatury.

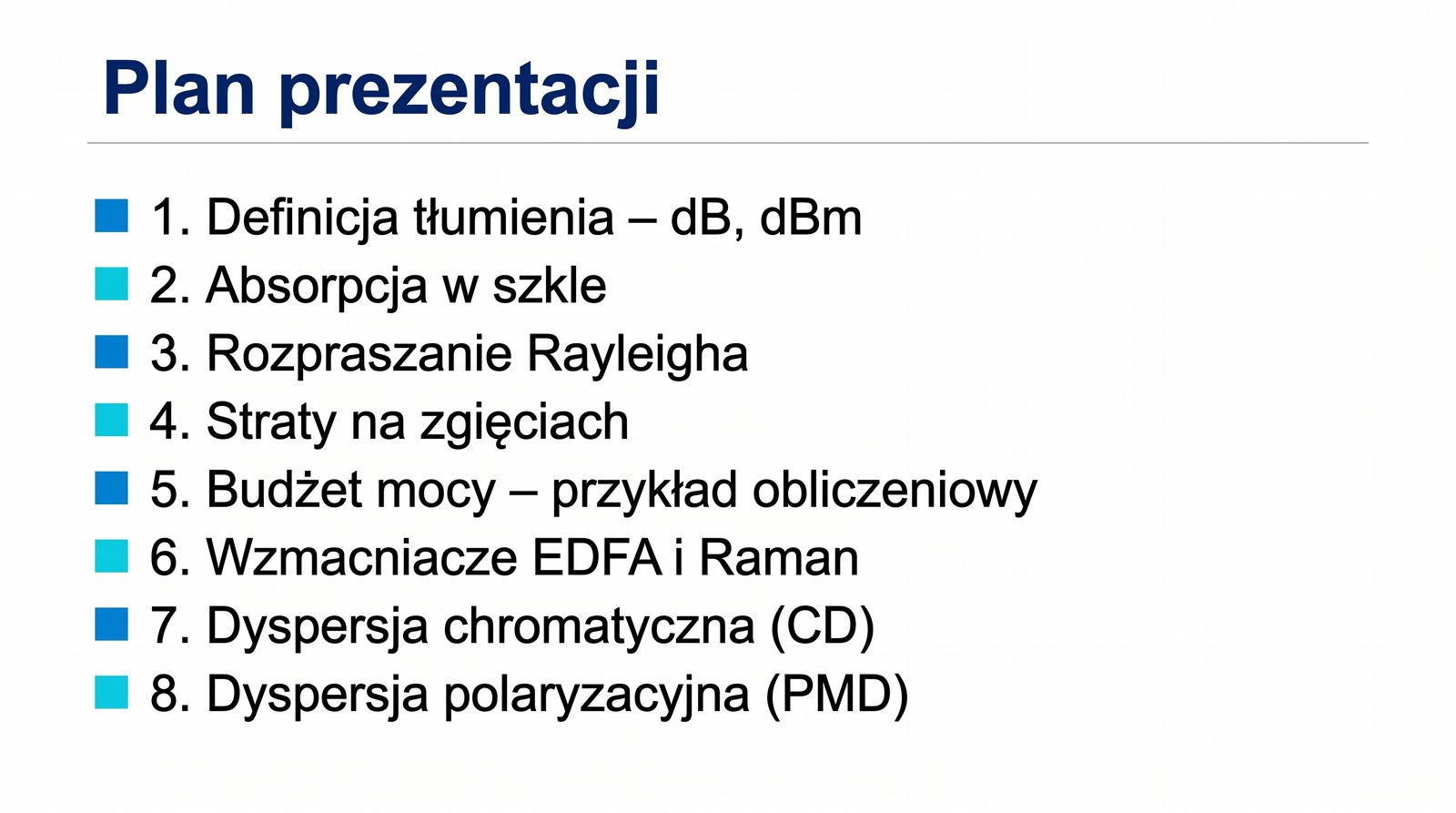

W tej części omówione zostaną najważniejsze zagadnienia związane z tłumieniem: od definicji i jednostek, przez fizyczne mechanizmy strat, aż po praktyczne aspekty budżetowania mocy. Kolejne slajdy przedstawiają źródła absorpcji, rozpraszania oraz wpływ zgięć i złączy.

Tematyka obejmuje także porównanie różnych typów włókien jednomodowych i wielomodowych, parametry dyspersji chromatycznej i polaryzacyjnej, wzmacniacze optyczne EDFA i Ramana oraz wyzwania stawiane przez systemy DWDM i transmisje 400G/800G.

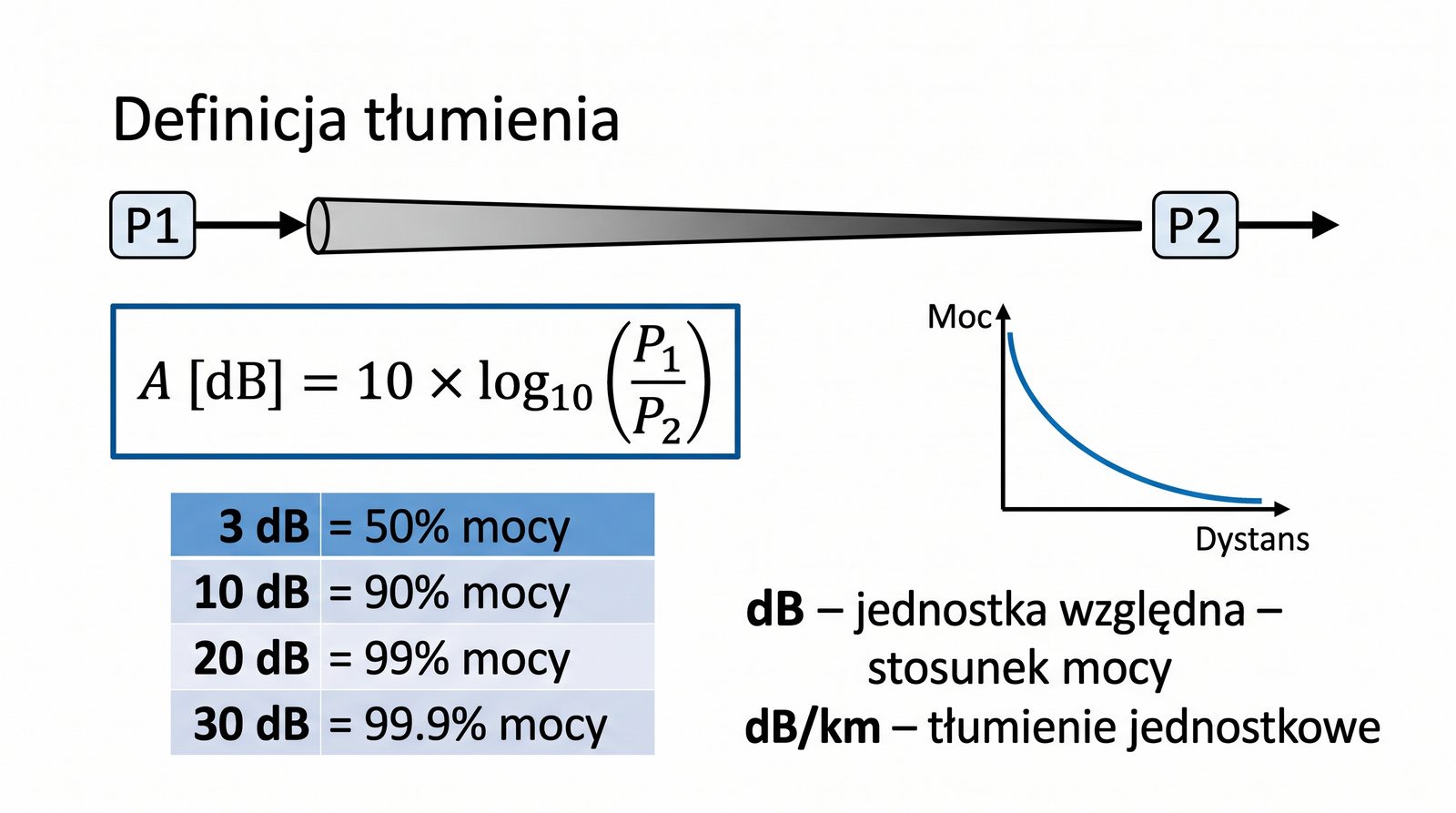

Tłumienie w światłowodzie definiuje się logarytmicznie – w decybelach – jako A[dB] = 10 × log(P₁/P₂), gdzie P₁ to moc wejściowa, a P₂ moc wyjściowa. Dla całego odcinka włókna sumaryczne tłumienie wynosi A_total = α × L, gdzie α to współczynnik tłumienia w dB/km.

Warto zapamiętać praktyczną zależność: spadek mocy o 3 dB odpowiada utracie połowy mocy optycznej. Jest to wygodna miara, ponieważ tłumienie poszczególnych elementów łącza można po prostu dodawać, a nie mnożyć.

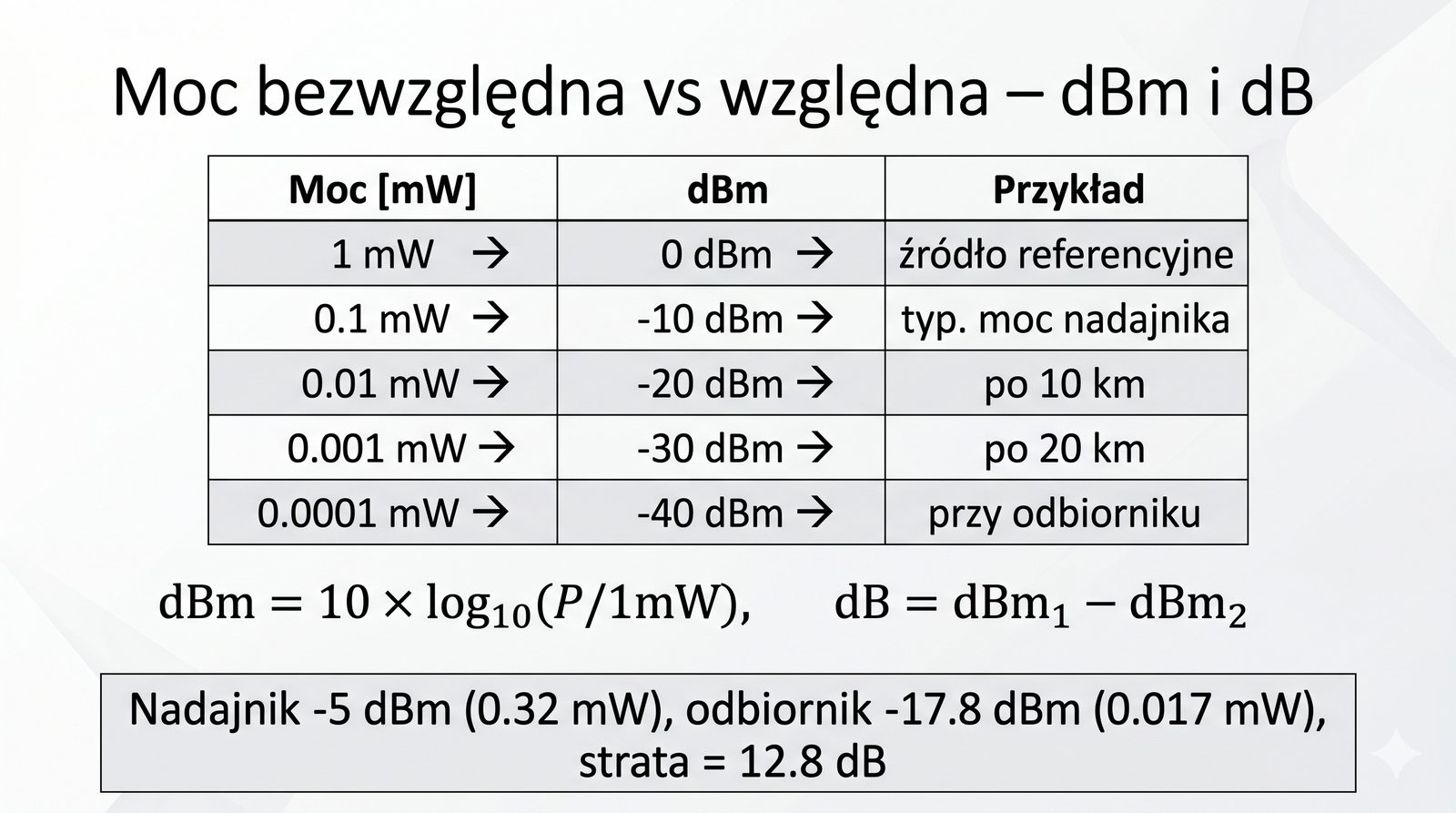

Moc optyczną wyraża się w dBm, czyli decybelach względem 1 mW: P[dBm] = 10 × log(P/1 mW). Oznacza to, że 0 dBm odpowiada dokładnie 1 mW, a wartość ujemna oznacza moc mniejszą niż 1 mW.

Należy odróżniać dB (miarę stosunku dwóch mocy) od dBm (miarę bezwzględnej mocy). Konwersja między tymi jednostkami jest prosta: moc w dBm plus tłumienie w dB daje moc wyjściową w dBm, co ułatwia obliczenia budżetu mocy.

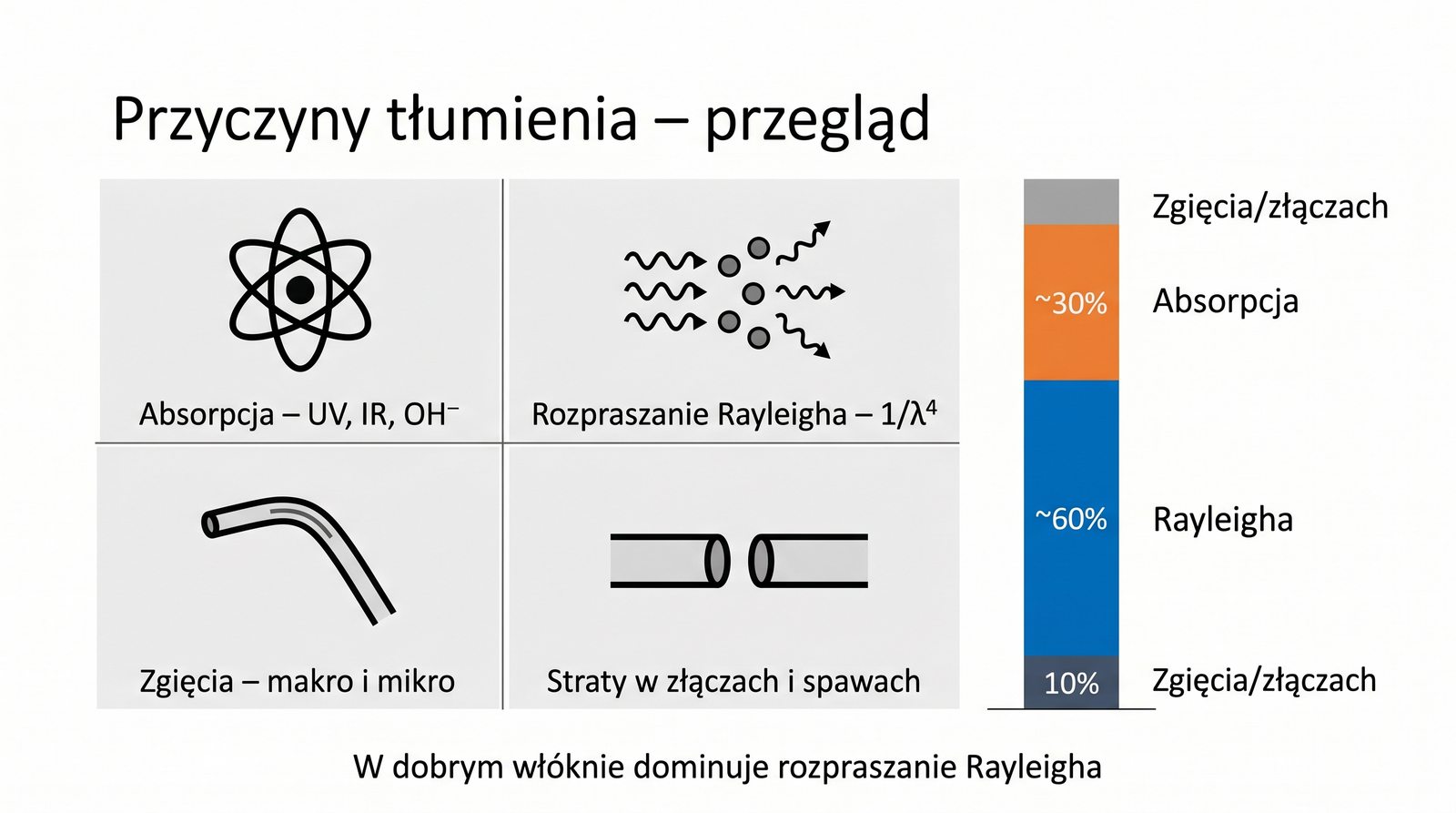

Źródła tłumienia w światłowodach dzielą się na wewnętrzne (absorpcja materiałowa, rozpraszanie Rayleigha) oraz zewnętrzne (zgięcia, niedoskonałości złączy i spawów). Każde z nich wnosi określony udział w całkowitą stratę sygnału.

Zrozumienie poszczególnych mechanizmów strat jest kluczowe dla doboru odpowiedniego włókna, technologii łączenia oraz optymalizacji trasy transmisyjnej. Wybór okna długości fali również silnie wpływa na poziom tłumienia.

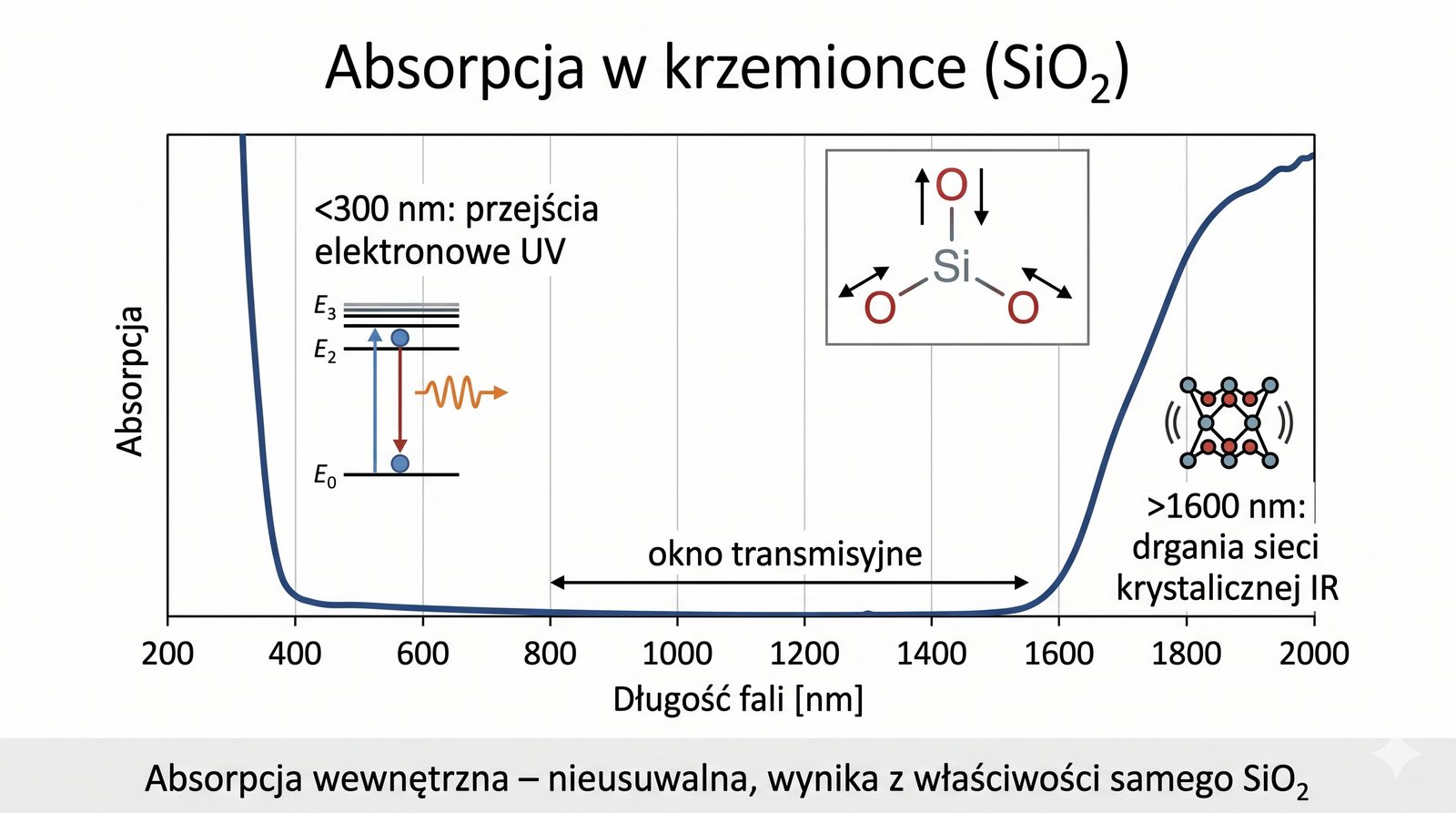

W czystym dwutlenku krzemu (SiO₂) absorpcja UV występuje poniżej 300 nm, a absorpcja w podczerwieni powyżej 1600 nm. Między tymi obszarami znajdują się tzw. okna transmisyjne, w których tłumienie jest najniższe.

Współczesne systemy telekomunikacyjne wykorzystują przede wszystkim okna drugie (1310 nm) i trzecie (1550 nm), a także rozszerzone pasmo L (1565–1625 nm). Poza zakresem 1260–1625 nm tłumienie gwałtownie rośnie z powodu rezonansów sieci krystalicznej SiO₂.

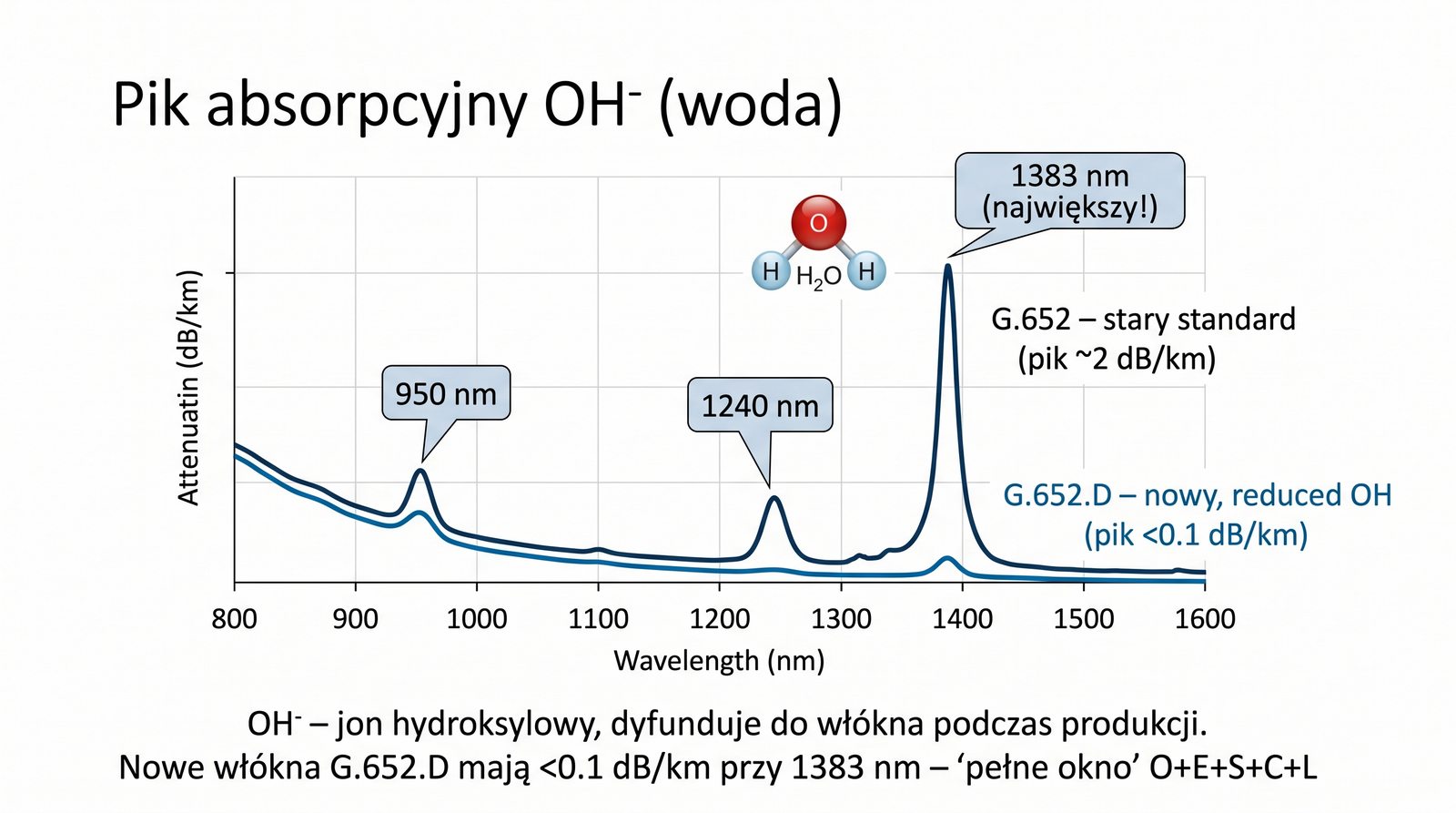

Jony hydroksylowe (OH⁻) wprowadzają silne piki absorpcyjne przy długościach fal około 950 nm, 1240 nm i 1383 nm. W starszych włóknach pik przy 1383 nm był bardzo wysoki, uniemożliwiając transmisję w paśmie E.

Włókno G.652.D, zwane także Low Water Peak Fiber, ma znacznie obniżoną zawartość jonów OH⁻, dzięki czemu tłumienie w paśmie E (1360–1460 nm) spada poniżej 0,35 dB/km. Umożliwiło to wykorzystanie pełnego zakresu długości fal od 1260 nm do 1625 nm.

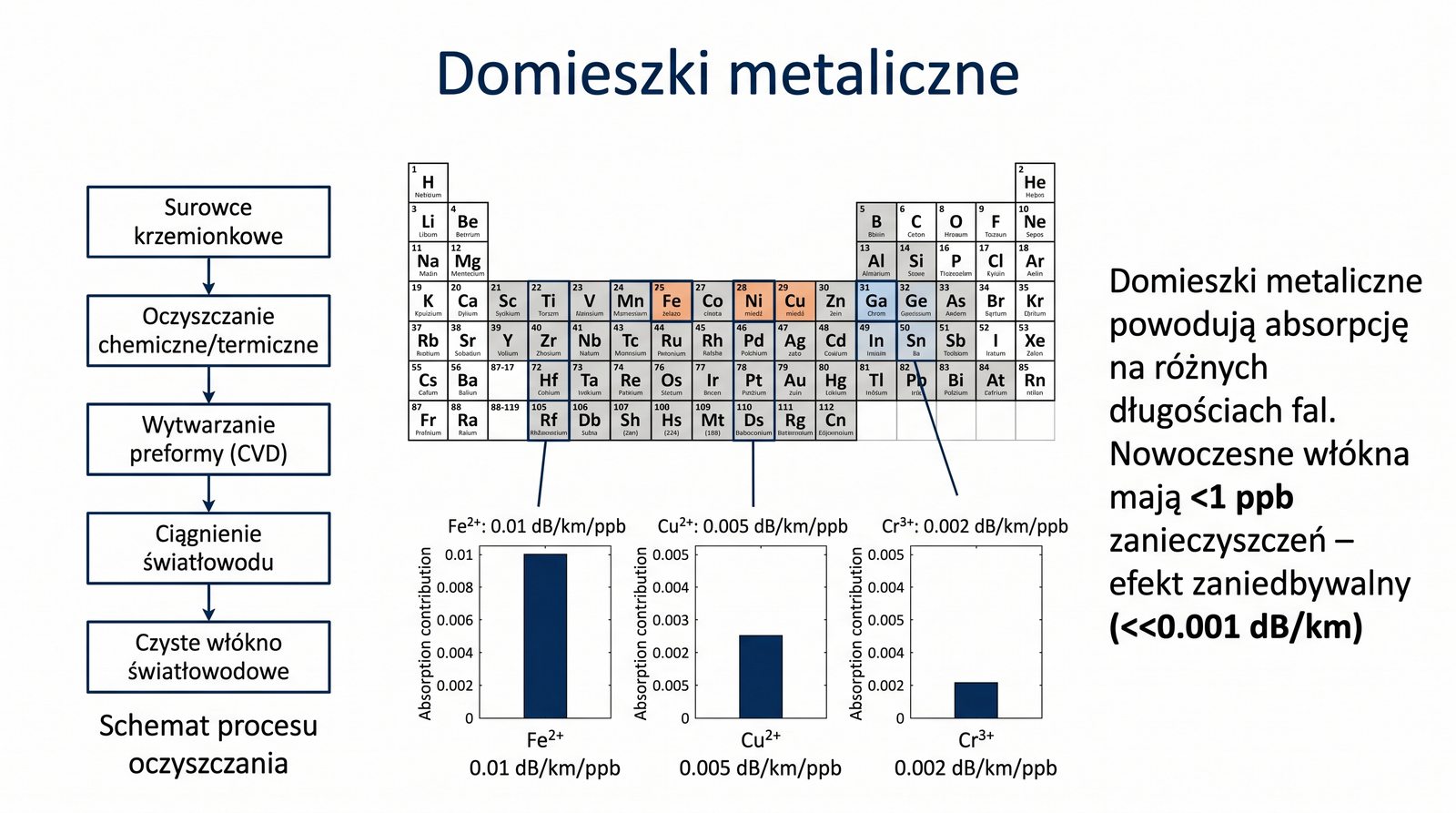

Domieszki metaliczne, takie jak jony Fe²⁺ i Cu²⁺, również powodują absorpcję w zakresie widzialnym i bliskiej podczerwieni. Nawet śladowe ilości tych zanieczyszczeń znacząco pogarszają jakość światłowodu.

Procesy produkcyjne MCVD, PCVD i VAD zostały opracowane w celu uzyskania niezwykle czystego szkła krzemionkowego. Dzięki precyzyjnej kontroli składu chemicznego i atmosfery syntezy preformy zawartość domieszek metalicznych utrzymuje się na poziomie poniżej 1 ppb.

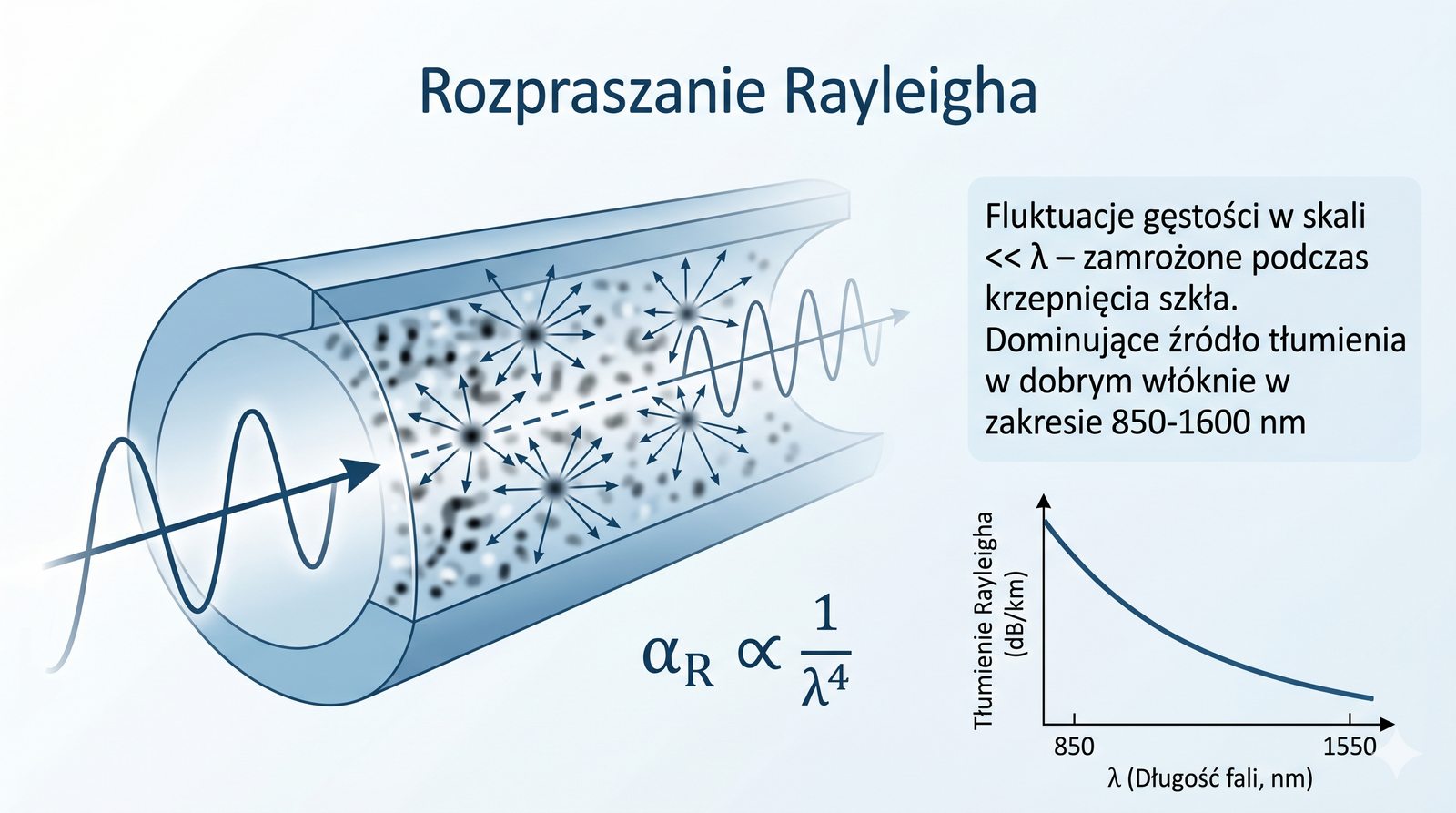

Rozpraszanie Rayleigha jest podstawowym, nieusuwalnym mechanizmem strat w światłowodach. Jego współczynnik α_Rayleigh jest odwrotnie proporcjonalny do czwartej potęgi długości fali (∝ 1/λ⁴), przez co maleje gwałtownie wraz ze wzrostem λ.

Przyczyną tego rozpraszania są fluktuacje gęstości i składu szkła, zamrożone podczas procesu chłodzenia preformy. Fluktuacje te tworzą lokalne niejednorodności współczynnika załamania, które działają jak maleńkie dipole rozpraszające światło we wszystkich kierunkach.

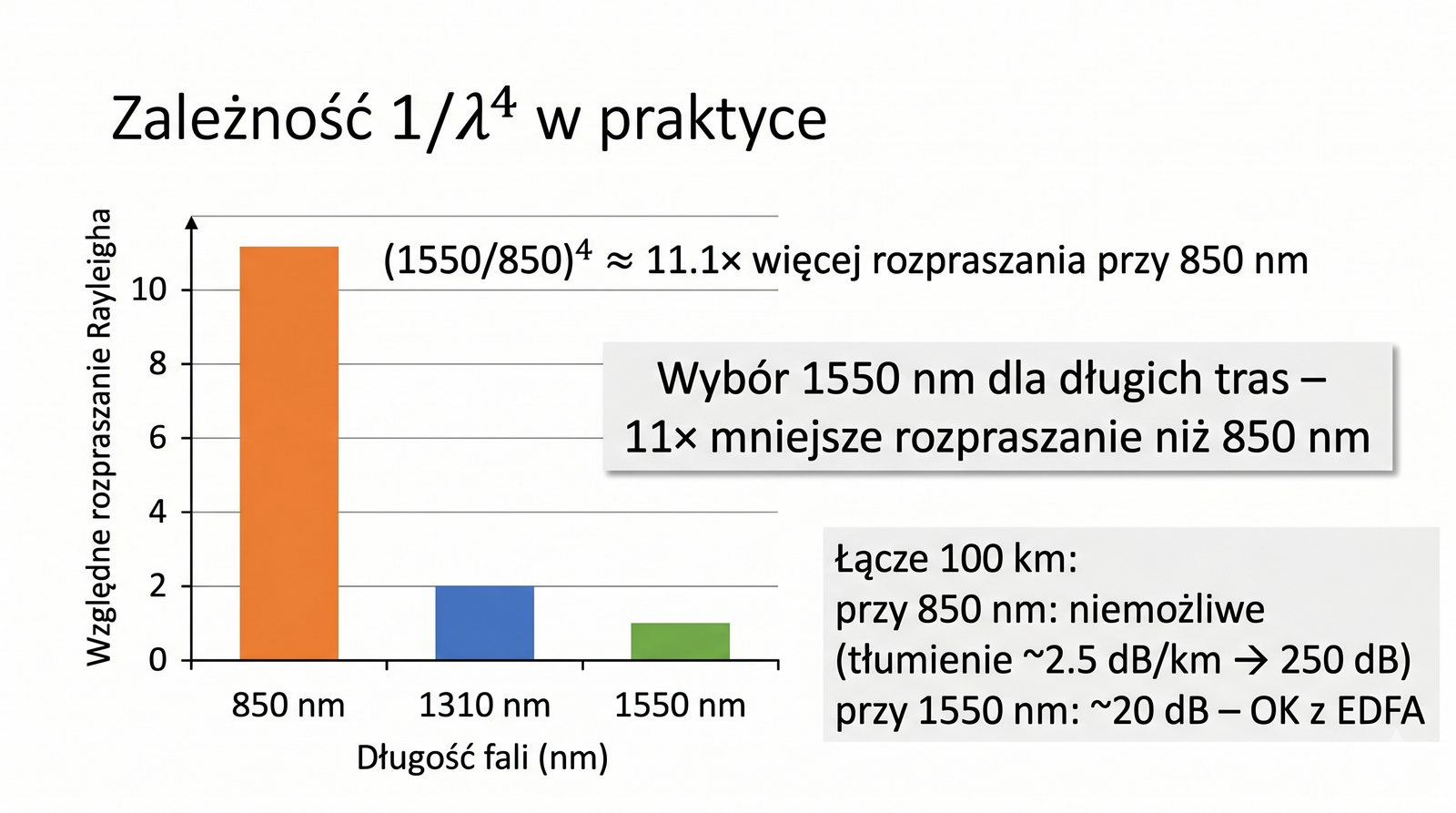

Dla długości fali 850 nm, typowej dla systemów wielomodowych, rozpraszanie Rayleigha daje tłumienie rzędu 3 dB/km. Przy 1310 nm spada ono do około 0,35 dB/km, a w trzecim oknie (1550 nm) osiąga zaledwie około 0,2 dB/km.

Te wartości mają fundamentalne znaczenie praktyczne: dla włókien jednomodowych maksymalny zasięg bez regeneracji wynosi około 60–80 km przy 1310 nm i nawet 120–150 km przy 1550 nm, przy założeniu typowych marginesów mocy.

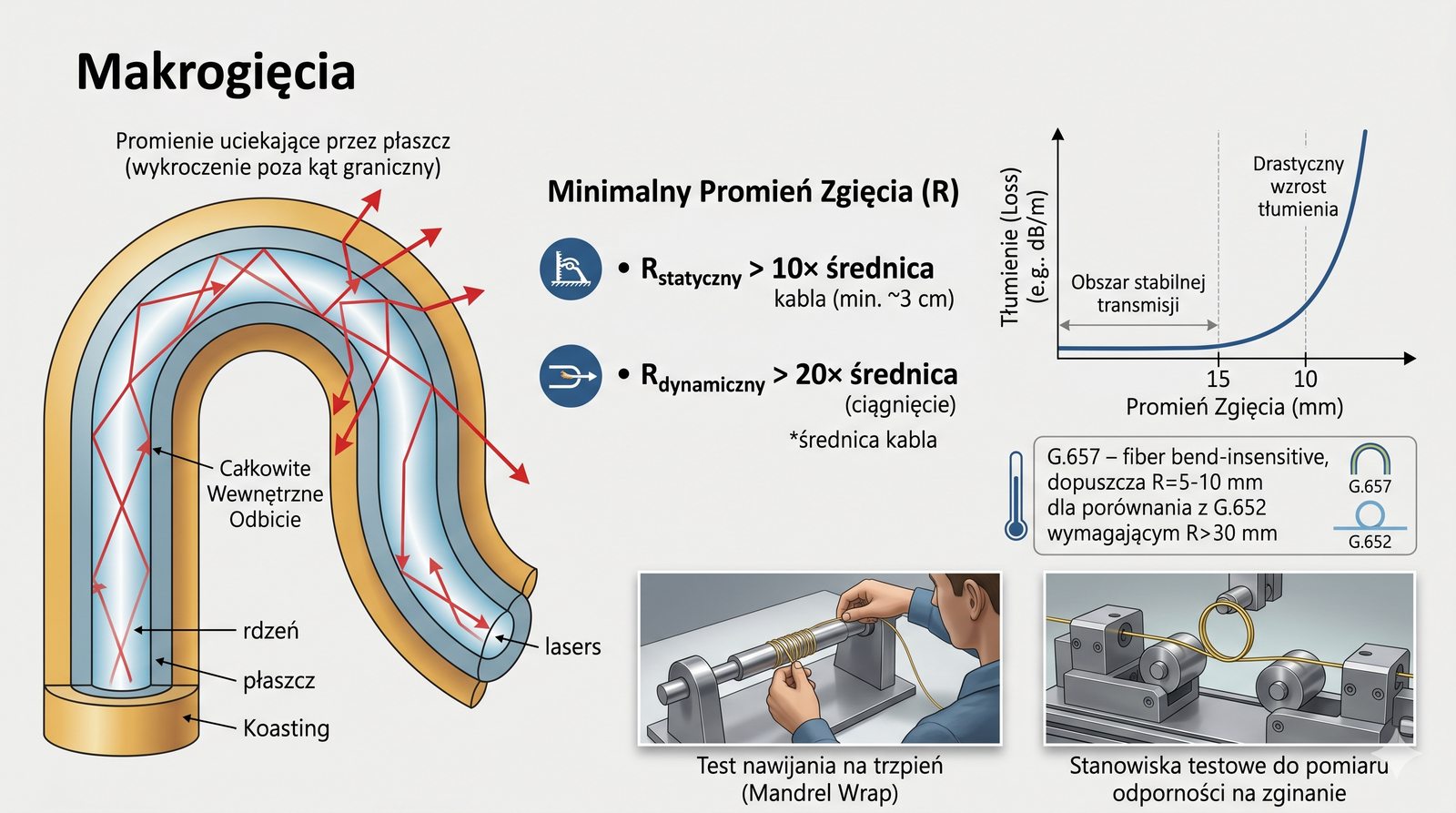

Makrogięcia powstają, gdy światłowód zostanie wygięty w łuk o promieniu porównywalnym lub mniejszym od średnicy płaszcza. Promień krytyczny, przy którym pojawiają się znaczące straty, wynosi około 30 mm dla włókna G.652 i około 10 mm dla G.657.

Straty wynikają z ucieczki modu podstawowego do płaszcza – światło nie ulega już całkowitemu wewnętrznemu odbiciu w rdzeniu. Włókna G.657 (bend-insensitive) zostały zaprojektowane z obniżonym płaszczem lub specjalnym profilem refrakcyjnym, aby zminimalizować ten efekt.

Mikrogięcia to bardzo małe, lokalne odkształcenia osi światłowodu, wywołane przez siły mechaniczne działające na kabel – na przykład przez opaski zaciskowe, naprężenia termiczne lub nierówną powierzchnię szpuli. Są one szczególnie trudne do wykrycia gołym okiem lub nawet standardowym OTDR.

Tak samo jak w przypadku makrogięć, włókna G.657 oferują znacznie lepszą odporność na straty spowodowane mikrogięciami. Producenci stosują specjalne powłoki pierwotne i wtórne, które amortyzują naprężenia i redukują wpływ niejednorodności mechanicznych.

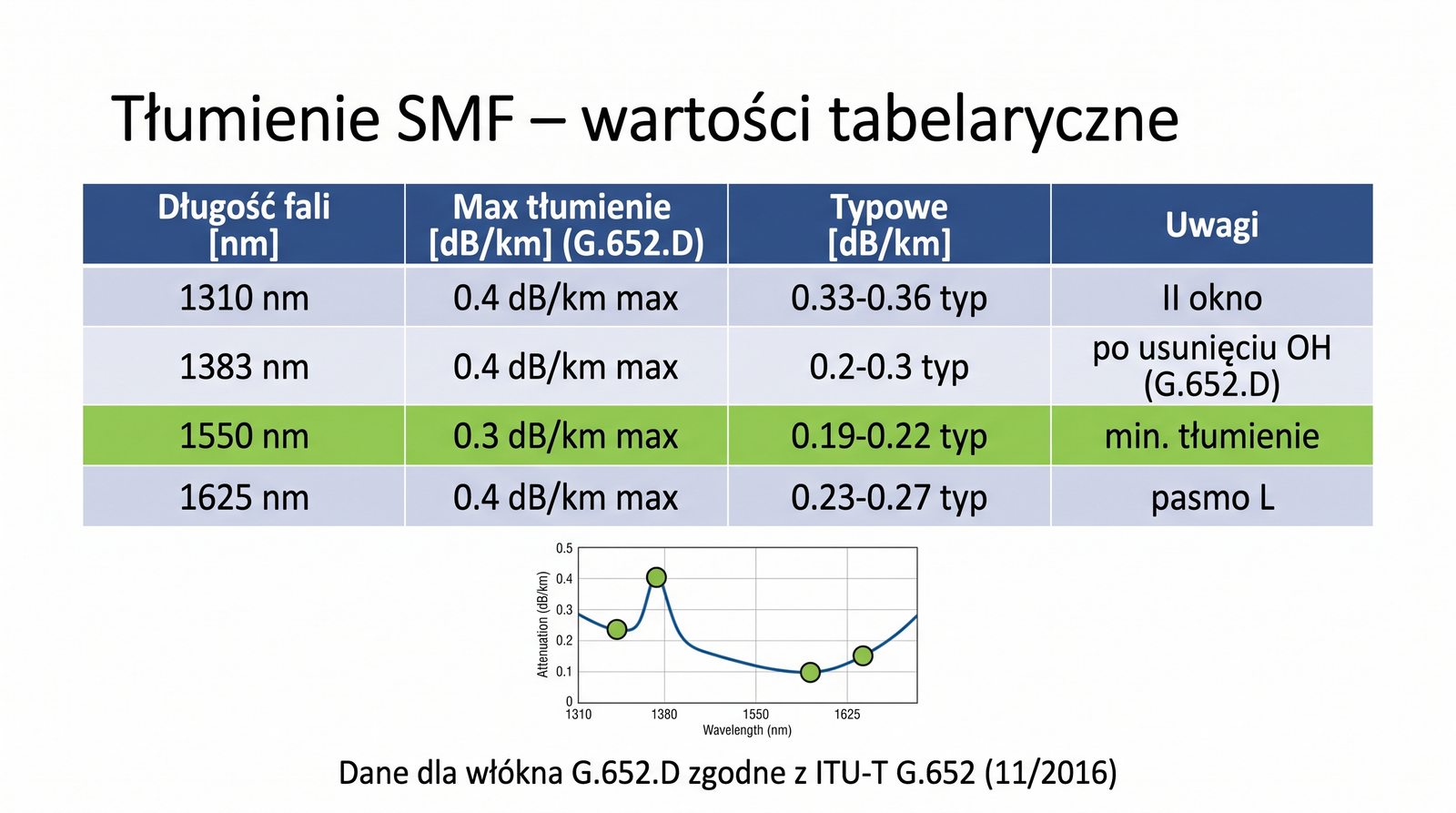

Standardowe włókno jednomodowe G.652.D jest najpowszechniej stosowane w sieciach telekomunikacyjnych. Jego dopuszczalne tłumienie według normy ITU-T wynosi: w paśmie O (1310 nm) ≤ 0,35 dB/km, w paśmie E (1383 nm) ≤ 0,35 dB/km, w C (1550 nm) ≤ 0,21 dB/km i w L (1625 nm) ≤ 0,25 dB/km.

W praktyce nowoczesne włókna osiągają wartości jeszcze niższe, zwłaszcza w paśmie C – często poniżej 0,19 dB/km. Niska zawartość OH⁻ w G.652.D umożliwia transmisję w całym zakresie od 1260 nm do 1625 nm (pasma O, E, S, C i L).

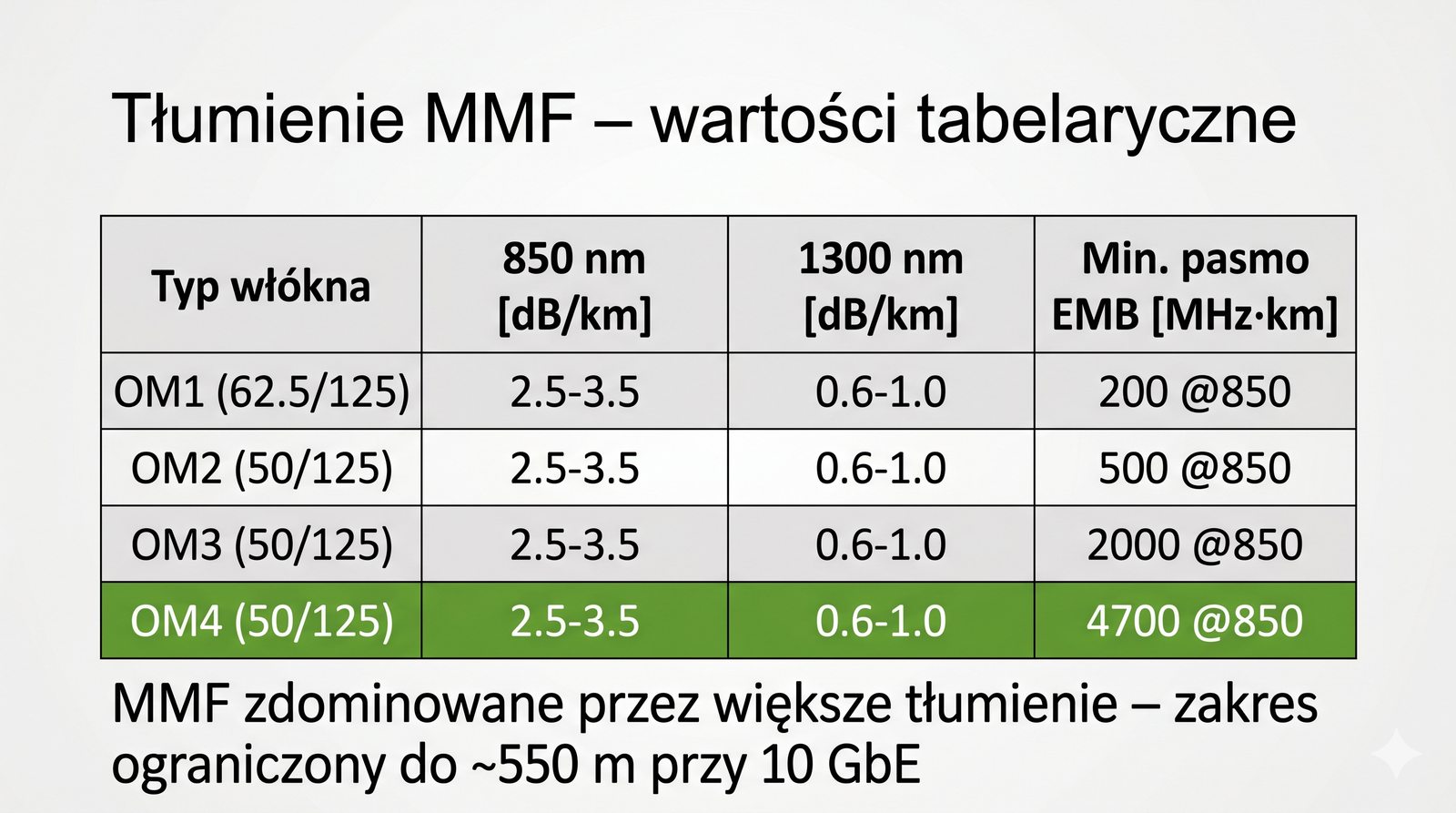

Włókna wielomodowe klasy OM1–OM5 różnią się przede wszystkim średnicą rdzenia (50 µm lub 62,5 µm) oraz profilem współczynnika załamania. Dopuszczalne tłumienie dla 850 nm wynosi 3,0–3,5 dB/km, a dla 1300 nm około 1,5 dB/km.

Kluczowym parametrem odróżniającym poszczególne klasy OM jest EMB (Effective Modal Bandwidth), który decyduje o przepływności i zasięgu. OM5 został zoptymalizowany pod kątem transmisji SWDM (Short Wavelength Division Multiplexing) w zakresie 850–950 nm, umożliwiając 4-krotne zwiększenie przepustowości na jednym włóknie.

Straty na złączach rozłącznych wynikają z niedoskonałości mechanicznych: przesunięcia poprzecznego (misalignment), szczeliny powietrznej (gap), kątowego odchylenia osi oraz niedopasowania apertur numerycznych łączonych włókien. Każdy z tych czynników powoduje utratę części mocy sygnału.

Dla spawów jakość połączenia jest znacznie wyższa – typowe straty wynoszą 0,02–0,05 dB, podczas gdy dla złączy rozłącznych (np. SC/APC, LC/APC) akceptowalna wartość to 0,2–0,5 dB. W nowoczesnych sieciach dąży się do minimalizacji liczby złączy rozłącznych na trasie.

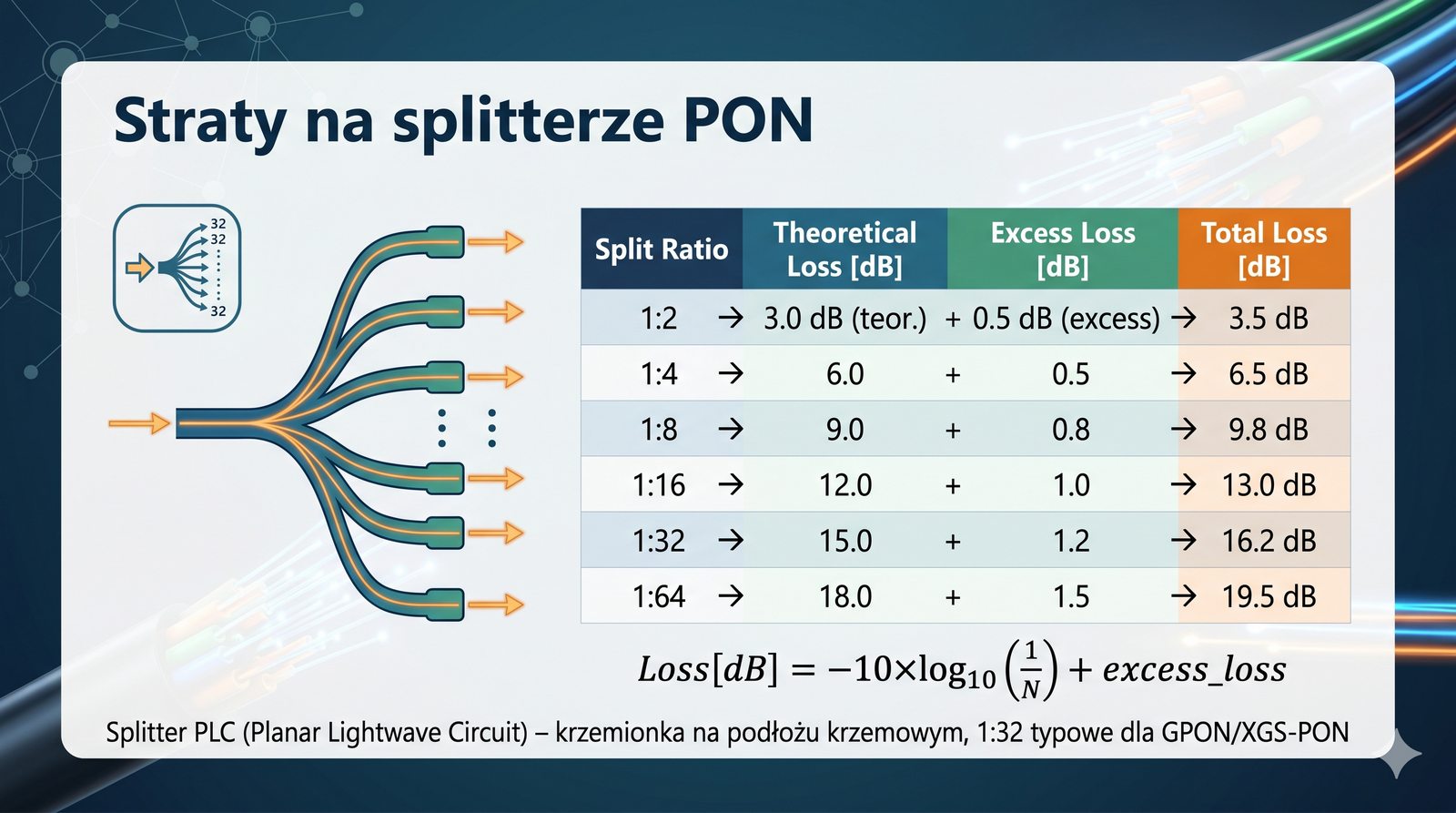

Splittery PON (pasywne rozgałęźniki) dzielą moc optyczną między kilka włókien wyjściowych. Dla konfiguracji 1:2 strata wynosi około 3 dB, dla 1:8 około 9 dB, dla 1:16 około 12 dB, a dla 1:64 już około 18 dB. Do tego dochodzi tzw. excess loss, czyli strata nadmiarowa związana z niedoskonałościami wykonania, zwykle 0,5–1,5 dB.

Splittery są elementami pasywnymi, co oznacza, że nie wymagają zasilania. Stanowią one kluczowy element architektury PON (GPON, XGS-PON, NG-PON2), ponieważ pozwalają obsłużyć wielu abonentów przy użyciu pojedynczego włókna światłowodowego od centrali.

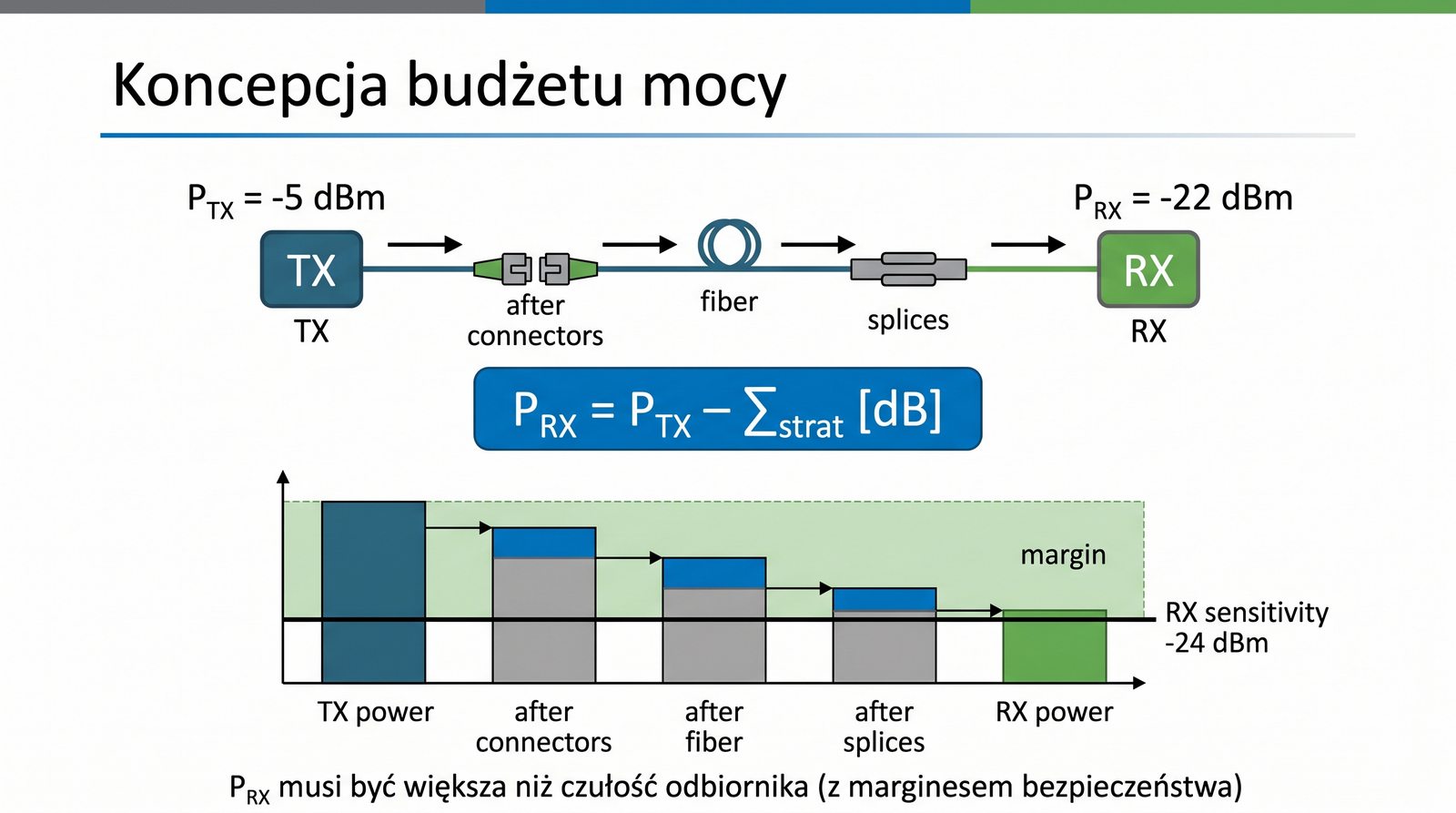

Budżet mocy łącza optycznego to rachunek strat, który musi spełniać warunek: moc odebrana P_RX musi być większa niż czułość odbiornika powiększona o margines. Formalnie zapisujemy: P_RX = P_TX – Σ(straty), a następnie sprawdzamy, czy P_RX > czułość_RX + margines.

Poprawne wyznaczenie budżetu mocy jest niezbędne na etapie projektowania każdej trasy światłowodowej. Błąd w oszacowaniu strat prowadzi do niedziałającego łącza, zbyt krótkiego zasięgu lub przeciwnie – do niepotrzebnego przewymiarowania i wzrostu kosztów.

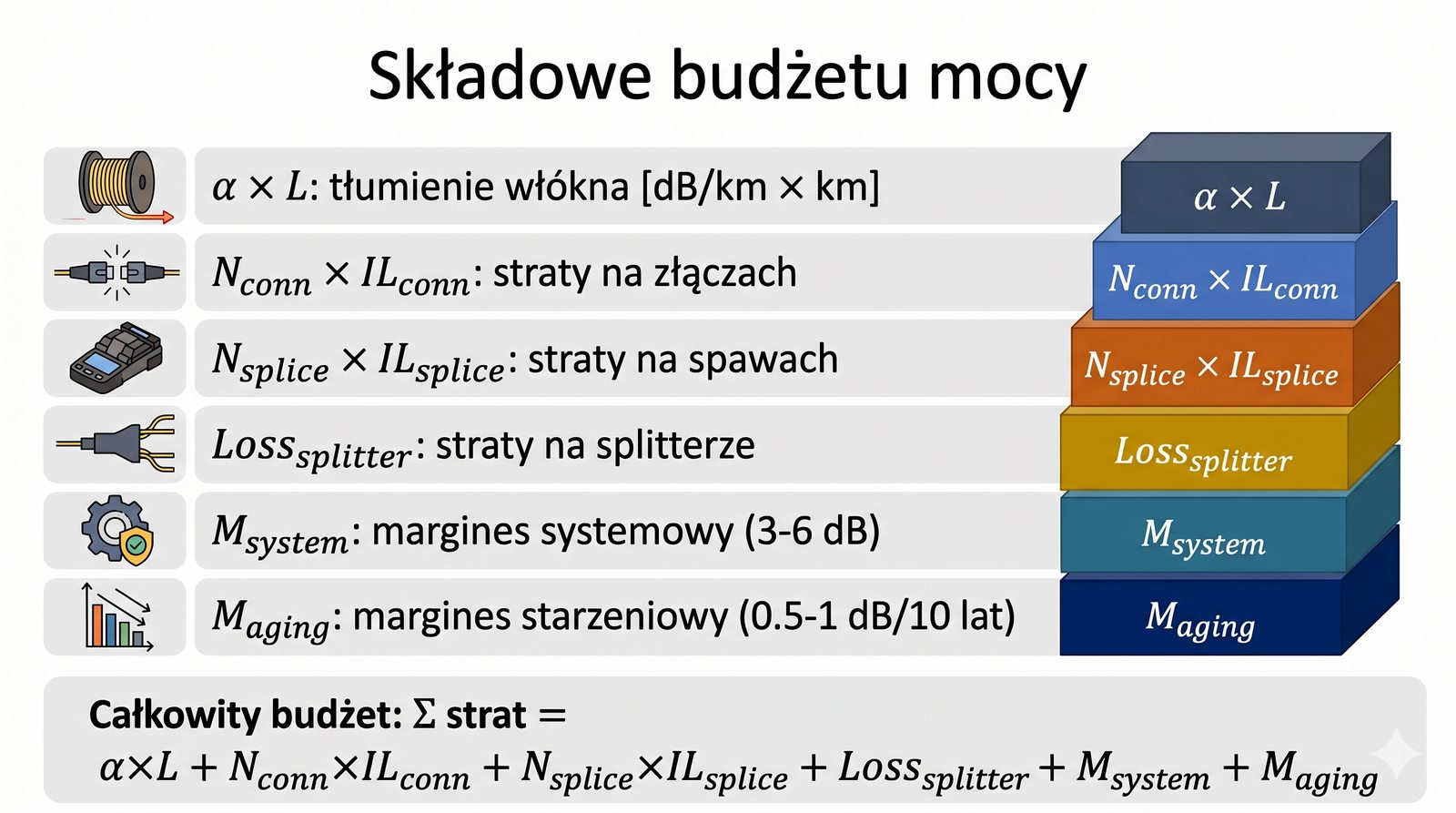

Na całkowitą stratę Σ składają się: tłumienie liniowe włókna (α × L), straty na złączach rozłącznych (IL_connectors), straty na spawach (IL_splices), straty na splitterach (IL_splitters), margines systemowy (M_system) i margines starzeniowy (M_age). Każdy z tych składników trzeba oszacować możliwie dokładnie.

Margines systemowy uwzględnia nieprzewidziane straty, np. dodatkowe złącza serwisowe czy pogorszenie parametrów w ekstremalnych temperaturach. Margines starzeniowy pokrywa degradację lasera i odbiornika w czasie – typowo przyjmuje się 0,5–1 dB na 10 lat eksploatacji.

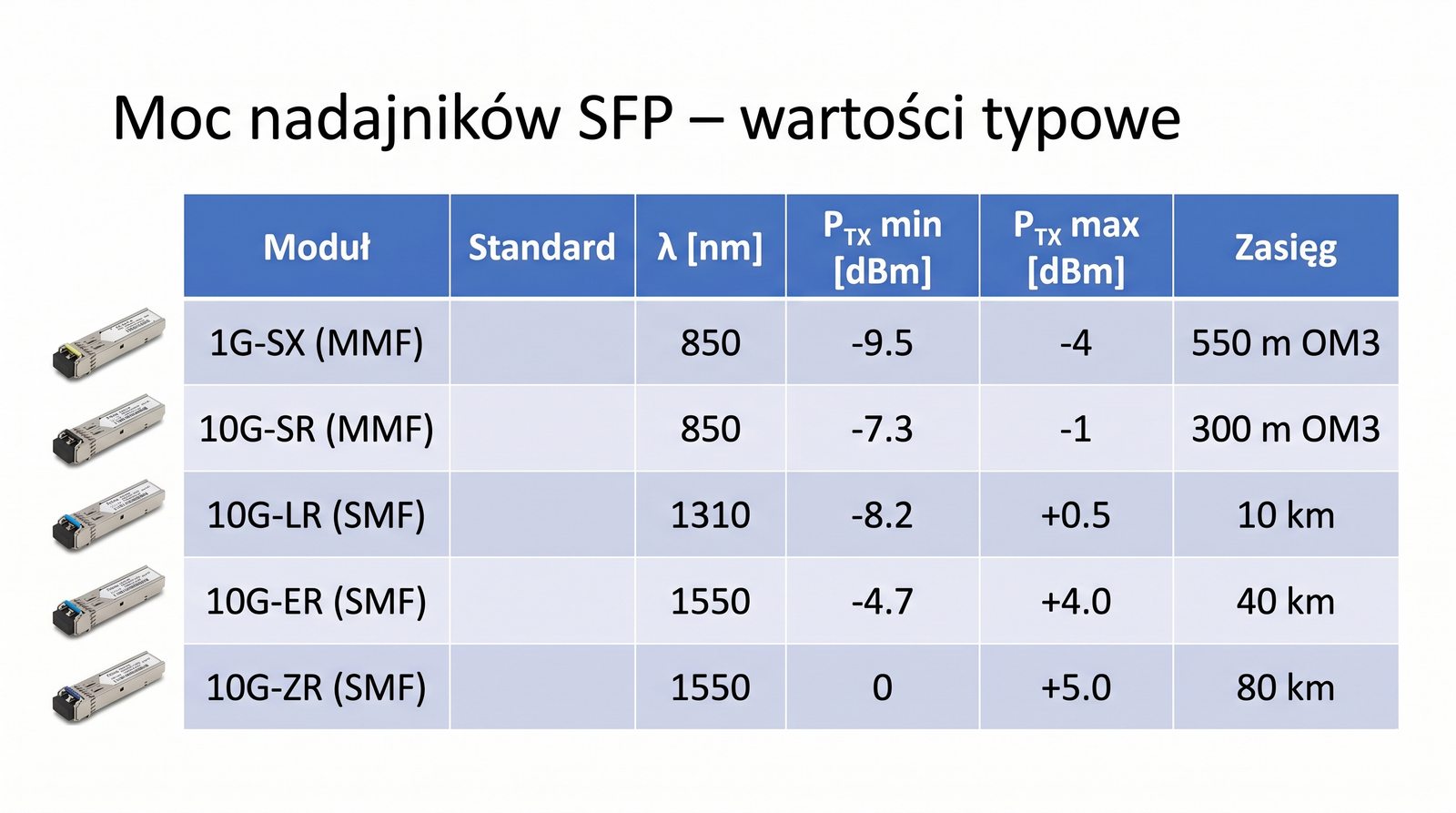

Moc nadajnika P_TX zależy od typu transceivera SFP/SFP+. Dla modułów 1G (SX, LX, EX, ZX) moc wyjściowa waha się od –9 dBm do –3 dBm dla LX, a dla 10G (SR, LR, ER, ZR) od –8 dBm (SR) do +4 dBm (ER). Im wyższa przepływność, tym zazwyczaj węższa jest tolerancja mocy i większe wymagania co do jakości sygnału.

Wzrost przepływności zwiększa również wymaganą minimalną moc odbieraną (czułość), co sprawia, że zasięg przy 10Gb/s jest znacznie mniejszy niż przy 1Gb/s przy tych samych stratach na trasie.

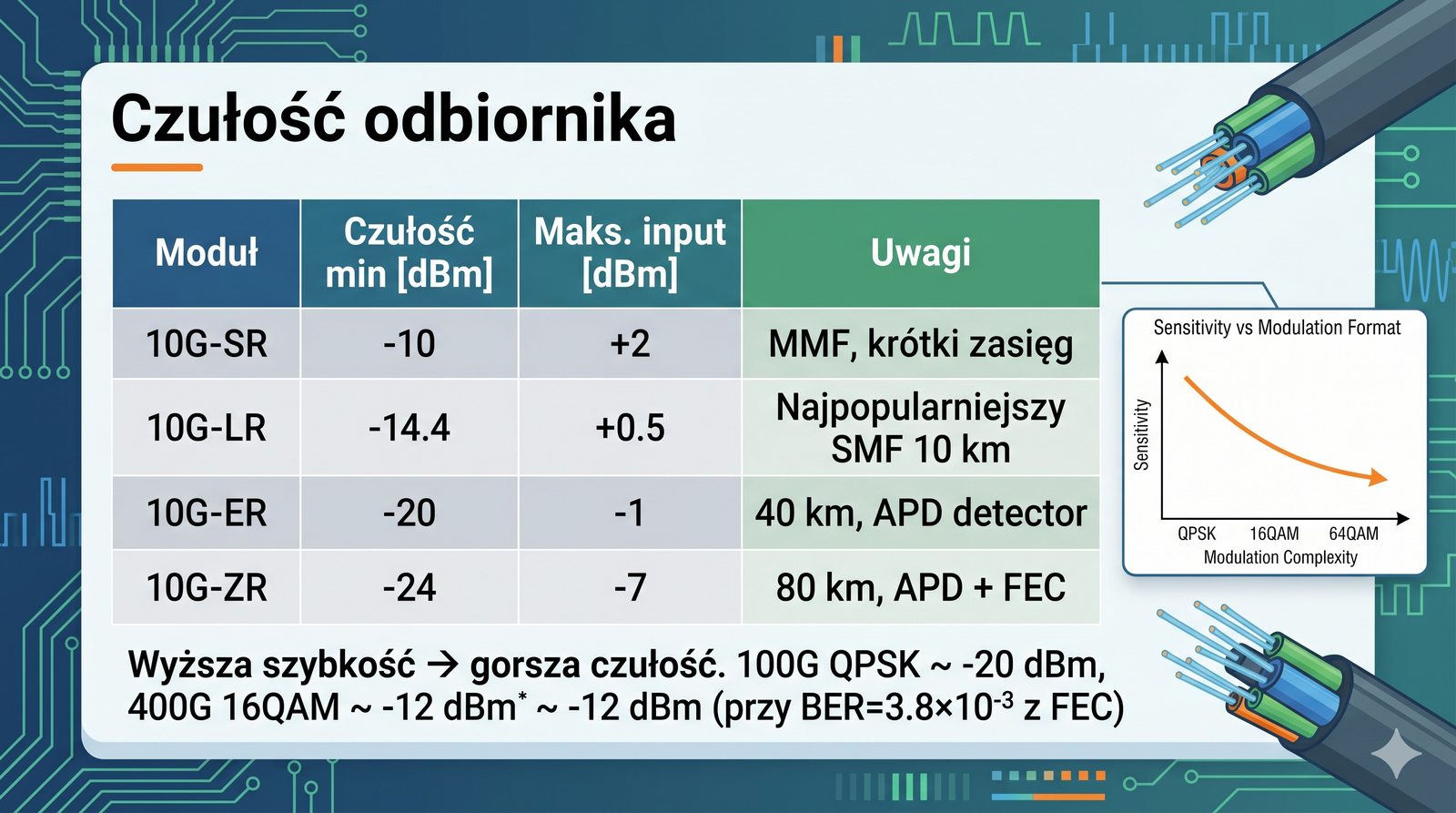

Czułość odbiornika to minimalna moc optyczna na wejściu, przy której BER (Bit Error Rate) jest niższy niż 10⁻¹², czyli nie więcej niż jeden błędny bit na bilion przesłanych bitów. Dla typowego odbiornika 10G-LR czułość wynosi około –14,4 dBm, a dla XGS-PON –28 dBm.

Różnica w czułości między standardami wynika z różnych wymagań co do przepływności, modulacji oraz zastosowanych technologii detekcji. Odbiorniki XGS-PON wykorzystują czulsze fotodiody lawinowe APD, podczas gdy 10G-LR stosuje prostsze i tańsze fotodiody PIN.

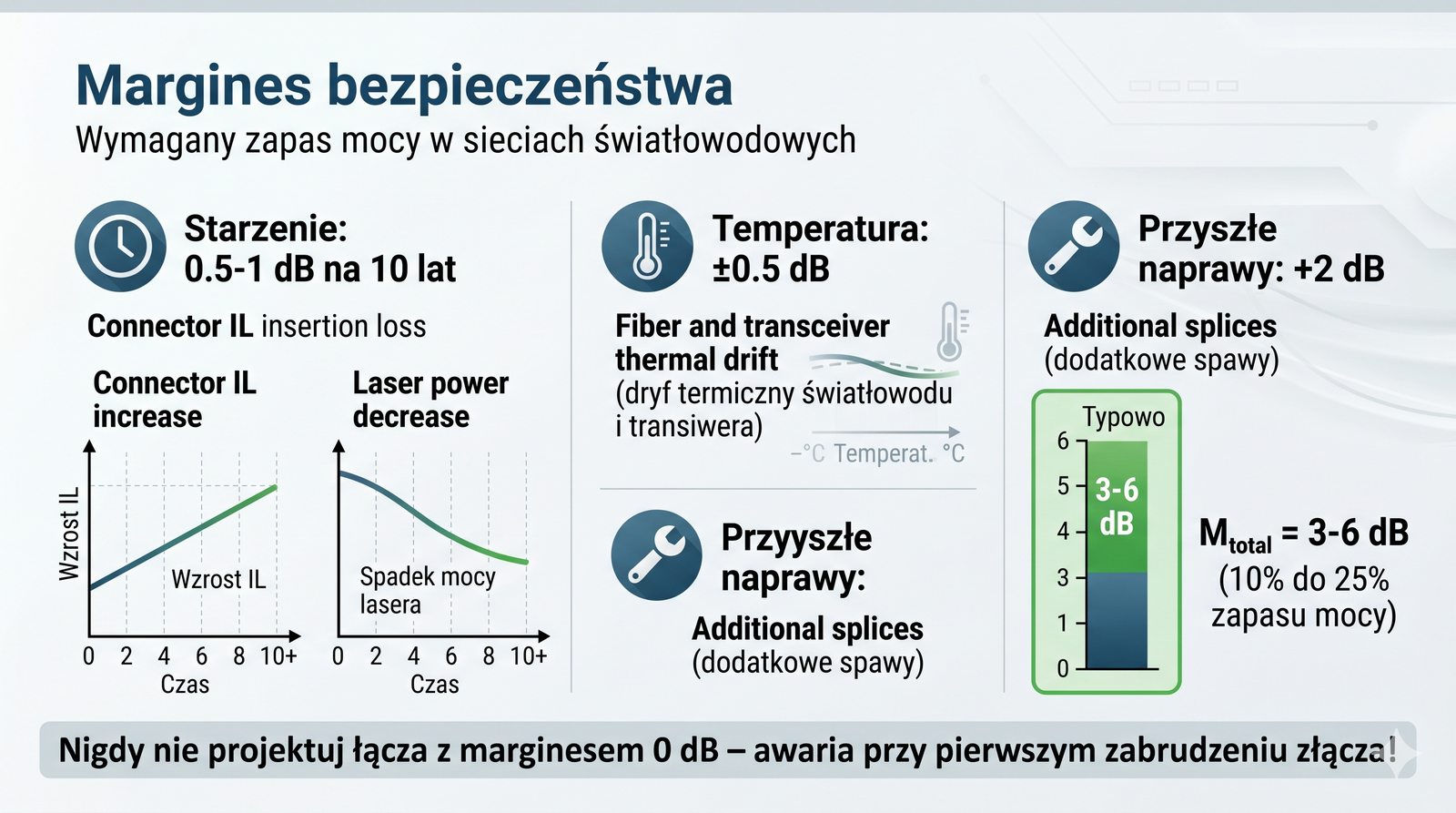

Margines mocy to dodatkowa rezerwa uwzględniana w budżecie, która ma pokryć niekorzystne zmiany warunków pracy w całym cyklu życia łącza. Starzenie się lasera powoduje spadek mocy nadajnika o 0,5–1 dB na 10 lat, a zmiany temperatury otoczenia wpływają na tłumienie włókna w tempie około 0,001 dB/km/°C.

Typowa wartość marginesu przyjmowana w projektach wynosi 3–6 dB. Im dłuższa trasa i trudniejsze warunki środowiskowe (napowietrzne kable, duże amplitudy temperatur), tym wyższy margines należy zastosować.

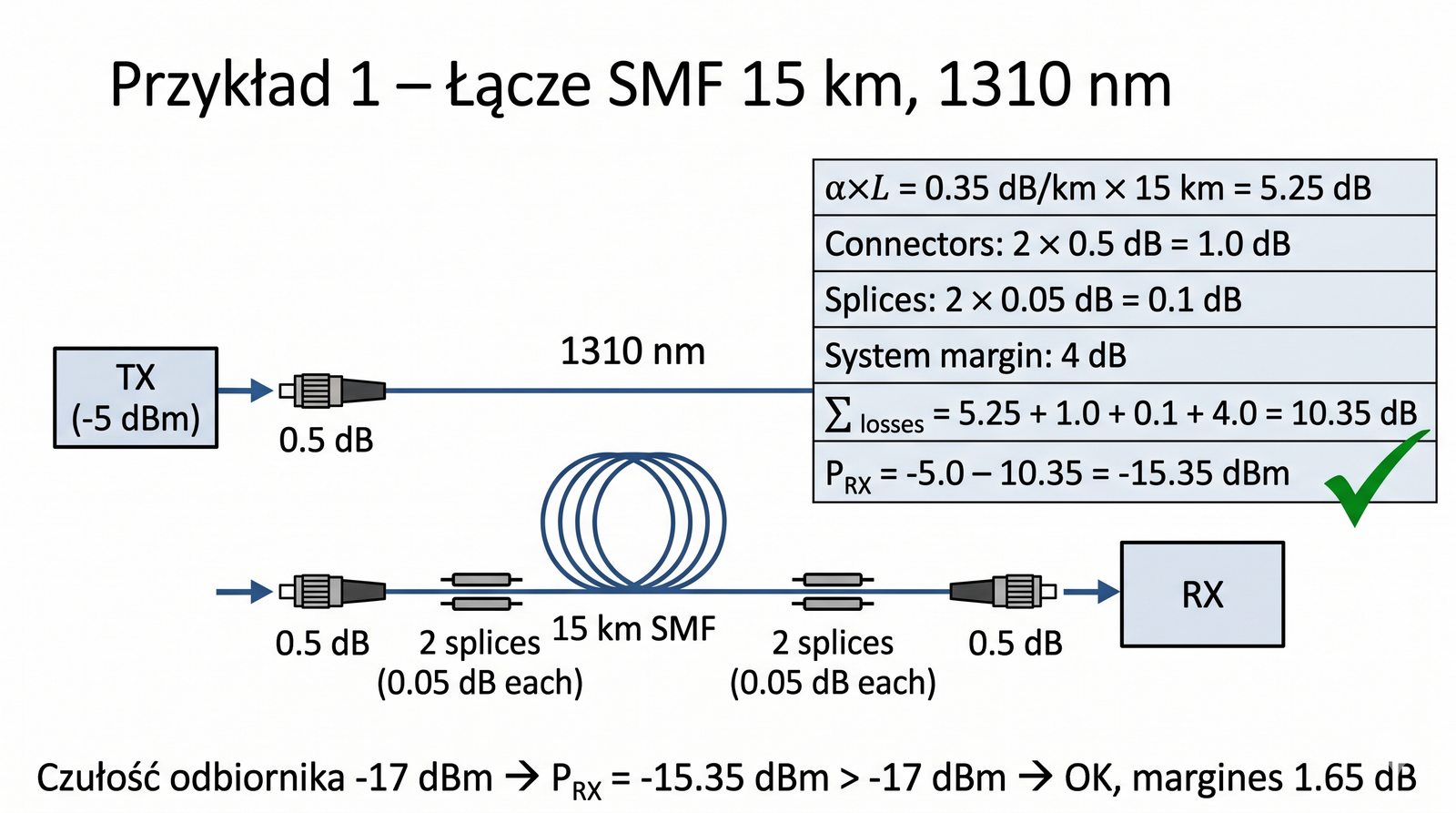

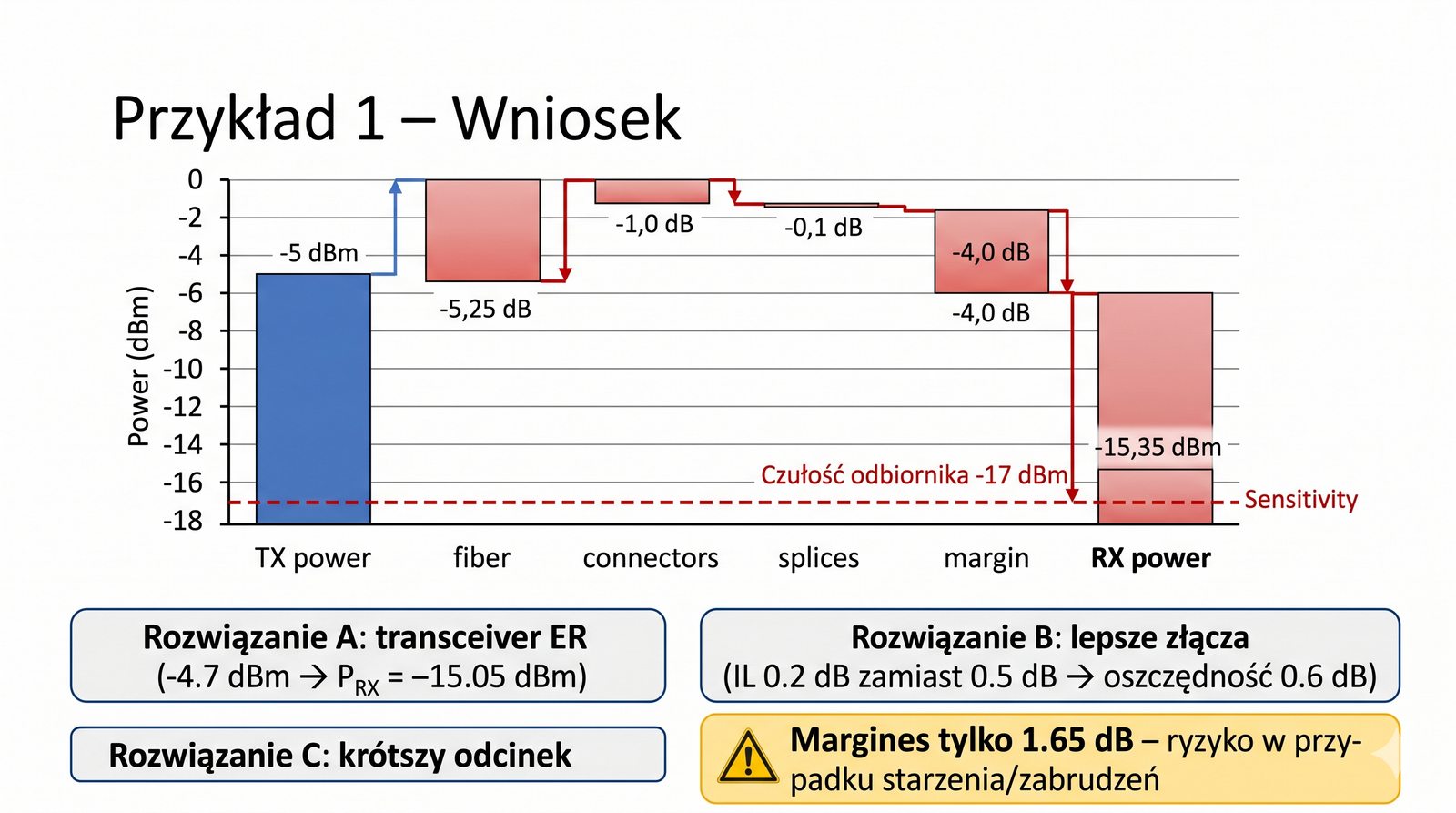

Rozpatrzmy przykład łącza SMF o długości 15 km pracującego w paśmie 1310 nm. Moc nadajnika P_TX = –5 dBm, tłumienie włókna α = 0,35 dB/km. Do tego dochodzą dwa złącza rozłączne (po 0,5 dB) i pięć spawów (po 0,05 dB). W pierwszym kroku obliczamy tłumienie włókna: 15 km × 0,35 dB/km = 5,25 dB.

W kolejnych krokach dodajemy straty na złączach: 2 × 0,5 dB = 1 dB oraz na spawach: 5 × 0,05 dB = 0,25 dB. Całkowita strata na samym włóknie i połączeniach wynosi 6,5 dB.

Kontynuując przykład, dodajemy margines systemowy (2 dB) i starzeniowy (1 dB), co daje sumaryczne straty Σ = 5,25 + 1 + 0,25 + 2 + 1 = 9,5 dB. Moc odebrana P_RX = –5 dBm – 9,5 dB = –14,5 dBm.

Porównanie z czułością odbiornika 10G-LR wynoszącą –14,4 dBm pokazuje, że P_RX (–14,5 dBm) jest poniżej progu. Łącze nie będzie działać poprawnie – konieczna jest zmiana nadajnika na mocniejszy lub skrócenie trasy.

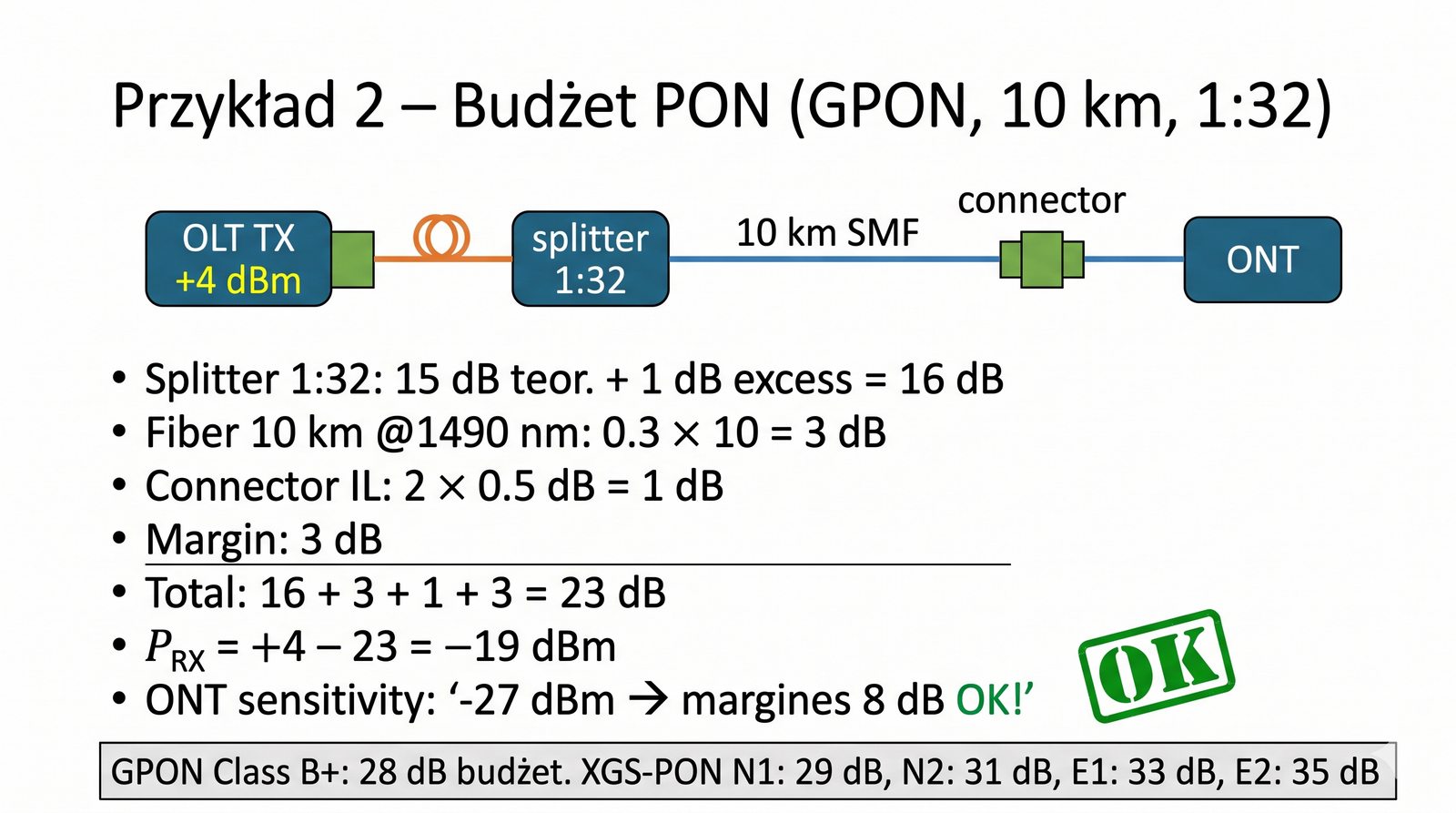

W sieci GPON (Gigabit Passive Optical Network) sygnał z OLT przechodzi przez splitter 1:32 do terminali ONT u abonentów. Długość trasy wynosi 10 km, a długość fali to 1490 nm. Moc nadajnika OLT to +5 dBm, a czułość odbiornika ONT to –27 dBm.

Tłumienie włókna przy 1490 nm wynosi około 0,25 dB/km, co daje 2,5 dB na odcinku 10 km. Splitter 1:32 wnosi około 16 dB straty (15 dB + 1 dB excess loss), złącza (4 pary) około 2 dB, spawy (6) około 0,3 dB, a margines 3 dB. Razem Σ ≈ 23,8 dB, więc P_RX = +5 – 23,8 = –18,8 dBm, czyli znacznie powyżej czułości –27 dBm. Łącze działa z dużym zapasem.

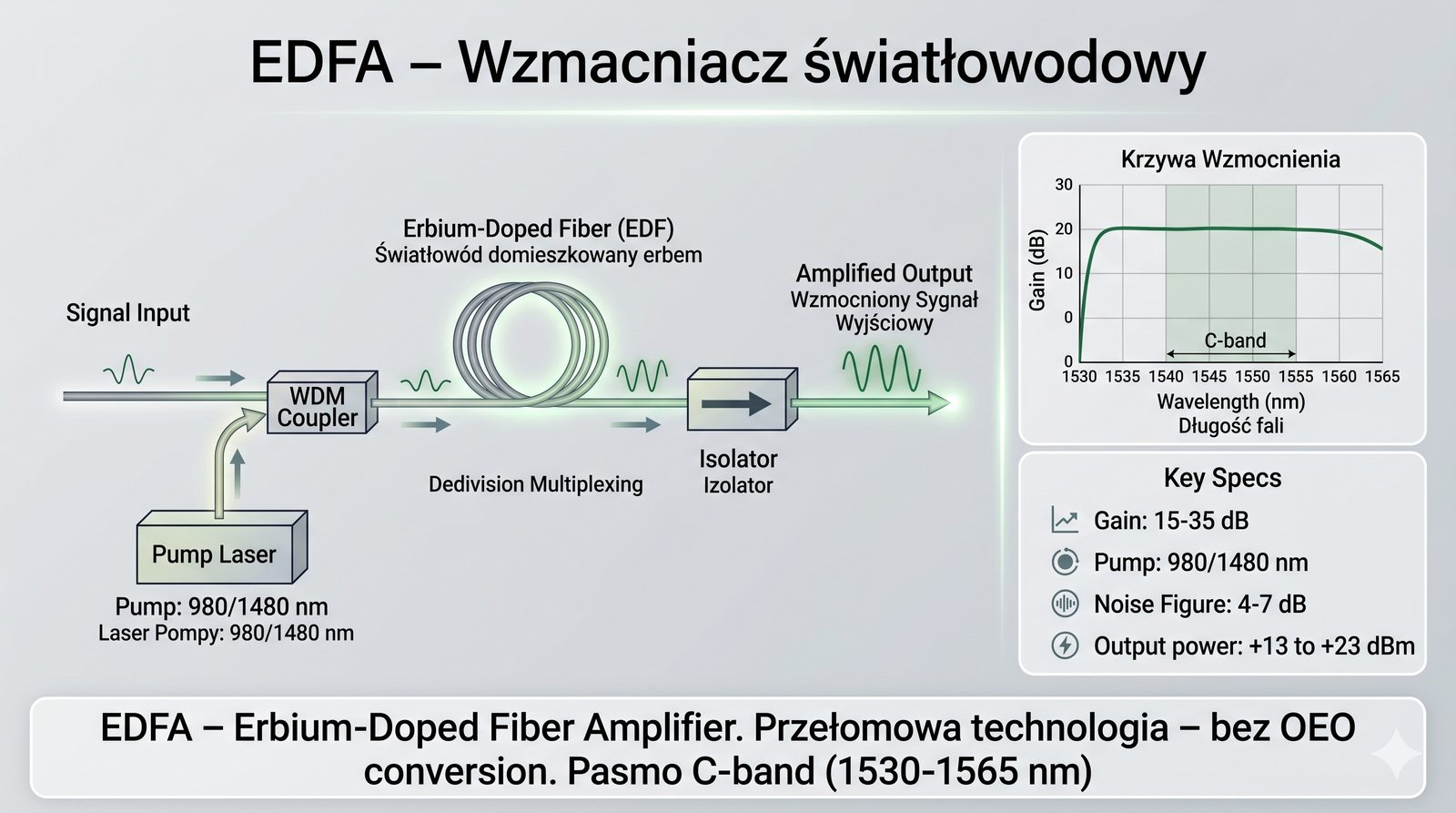

Wzmacniacz EDFA (Erbium-Doped Fiber Amplifier) działa w paśmie C (1530–1565 nm) i wykorzystuje zjawisko emisji wymuszonej w światłowodzie domieszkowanym jonami erbu. Pompowanie odbywa się laserami o długościach fali 980 nm lub 1480 nm. Typowe wzmocnienie wynosi 15–35 dB, a szum NF to 4–7 dB.

EDFA zrewolucjonizował telekomunikację optyczną, eliminując konieczność kosztownej regeneracji elektrycznej sygnału co kilkadziesiąt kilometrów. Dziś jest standardowym elementem wszystkich dalekosiężnych systemów DWDM.

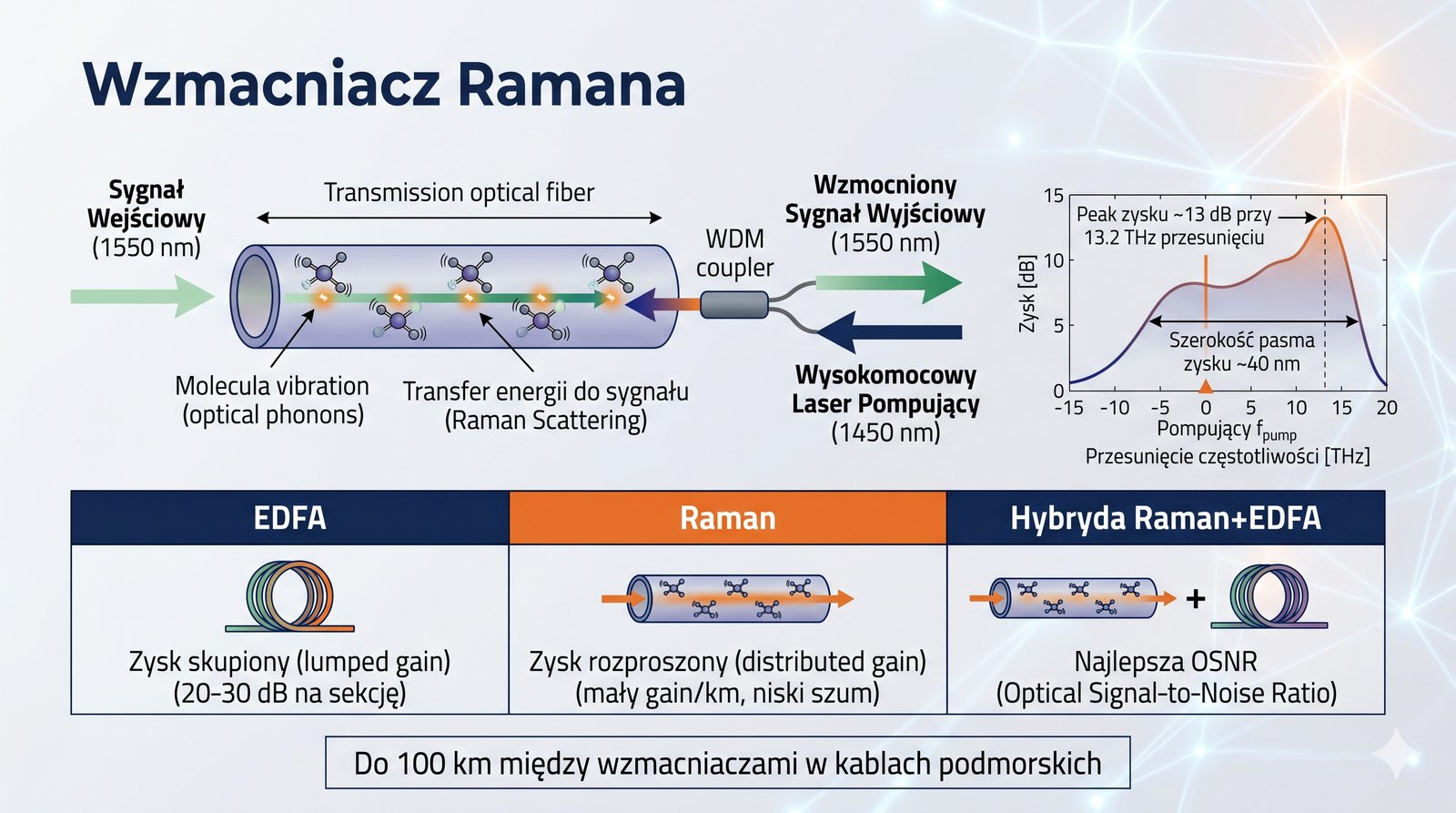

Wzmacniacz Ramana wykorzystuje zjawisko wymuszonego rozpraszania Ramana w standardowym włóknie transmisyjnym. Pompa jest wprowadzana przeciwnie do kierunku propagacji sygnału, co zapewnia ciągłe wzmocnienie na całej długości włókna. Charakteryzuje się niższym poziomem szumu niż EDFA.

W praktyce często stosuje się konfigurację hybrydową: wzmacniacz Ramana jako pierwszy stopień (tzw. przedwzmacniacz) obniżający szum, a następnie EDFA zapewniający wysokie wzmocnienie. Takie rozwiązanie pozwala osiągnąć najlepszy stosunek sygnału do szumu OSNR.

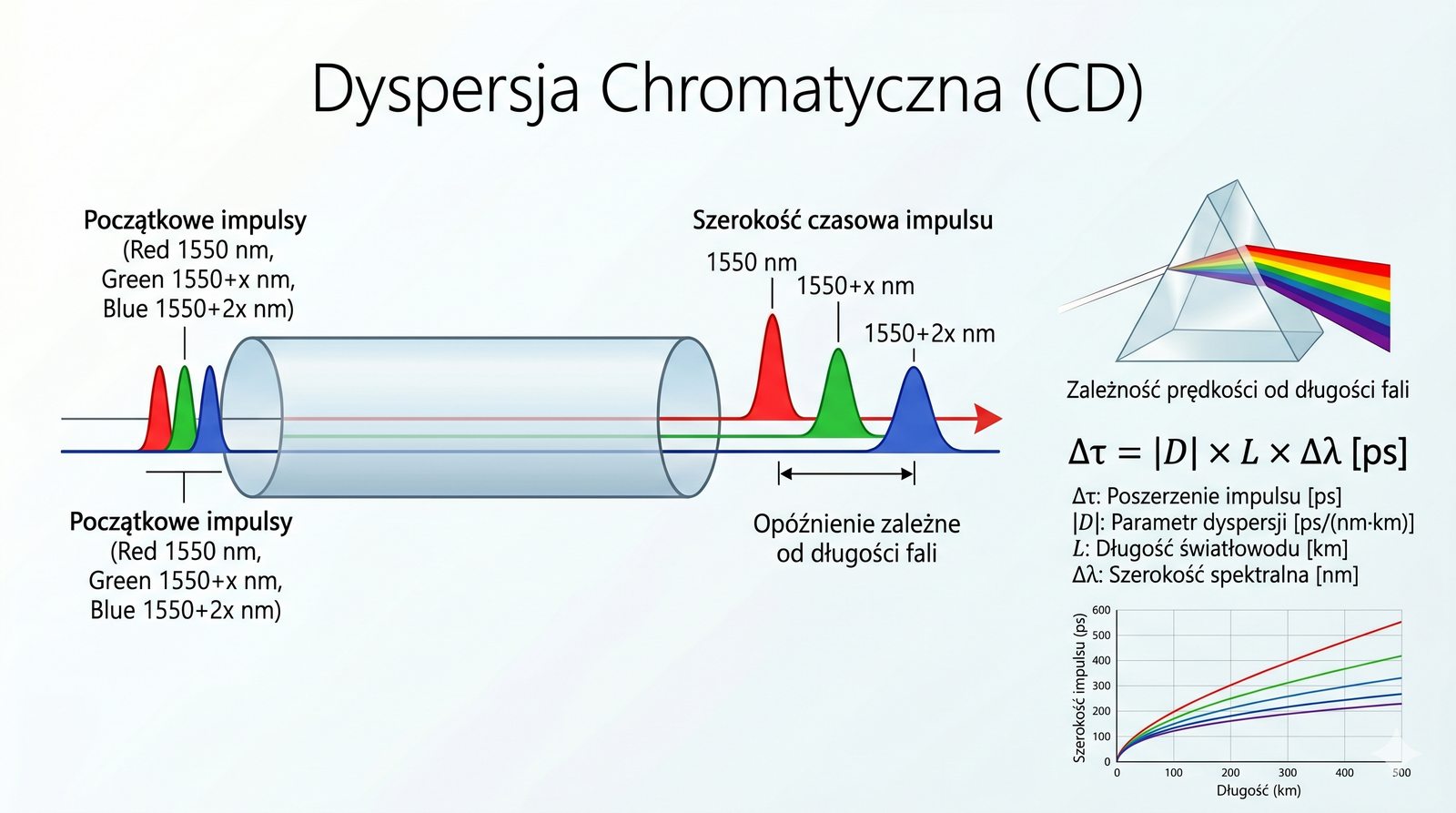

Dyspersja chromatyczna (CD) to zjawisko polegające na tym, że różne składowe widmowe impulsu świetlnego poruszają się z różnymi prędkościami we włóknie. Wypadkowy współczynnik dyspersji D(λ) jest sumą dyspersji materiałowej i falowodowej. Dla G.652 D = 0 przy 1310 nm i D = +17 ps/(nm×km) przy 1550 nm.

Dyspersja materiałowa wynika z zależności współczynnika załamania szkła od długości fali, a dyspersja falowodowa – z geometrii prowadnicy falowej. Punkt zerowej dyspersji (ZWD) dla G.652 leży przy 1310 nm, ale systemy DWDM pracują w paśmie C kosztem dodatniej dyspersji.

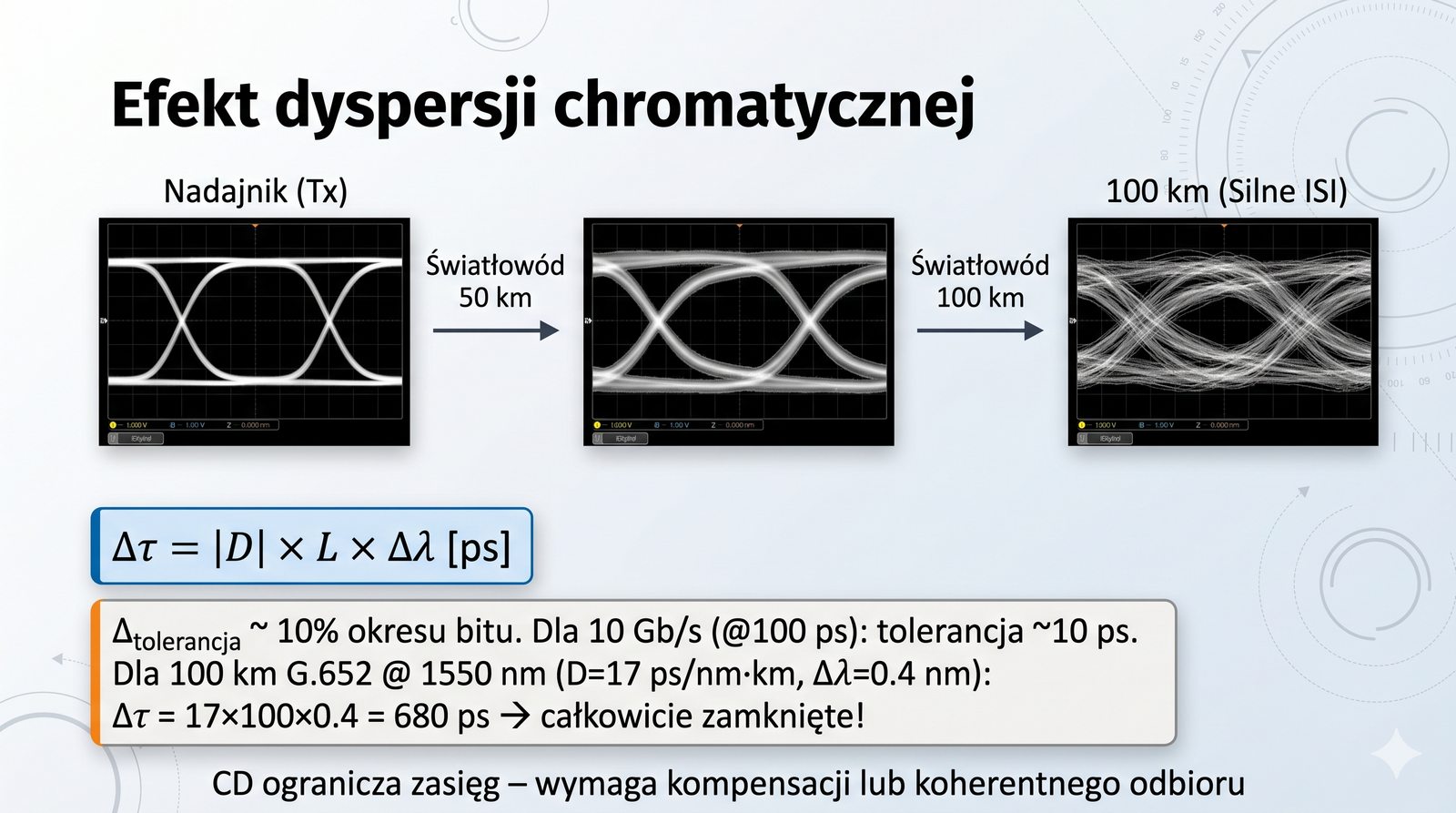

Wpływ dyspersji chromatycznej na sygnał opisuje wzór Δτ = |D| × L × Δλ, gdzie Δτ to poszerzenie impulsu, L to długość włókna, a Δλ to szerokość widmowa źródła. Dla lasera DFB (Δλ ≈ 0,1 nm) zasięg ograniczony dyspersją wynosi około 100 km, a dla lasera Fabry-Pérot (Δλ ≈ 2 nm) zaledwie 5 km.

Poszerzenie impulsu prowadzi do interferencji międzysymbolowej (ISI), która uniemożliwia poprawną detekcję sygnału przy wysokich przepływnościach. Dlatego w systemach 10 Gb/s i wyższych stosuje się wyłącznie lasery DFB z wąskim widmem.

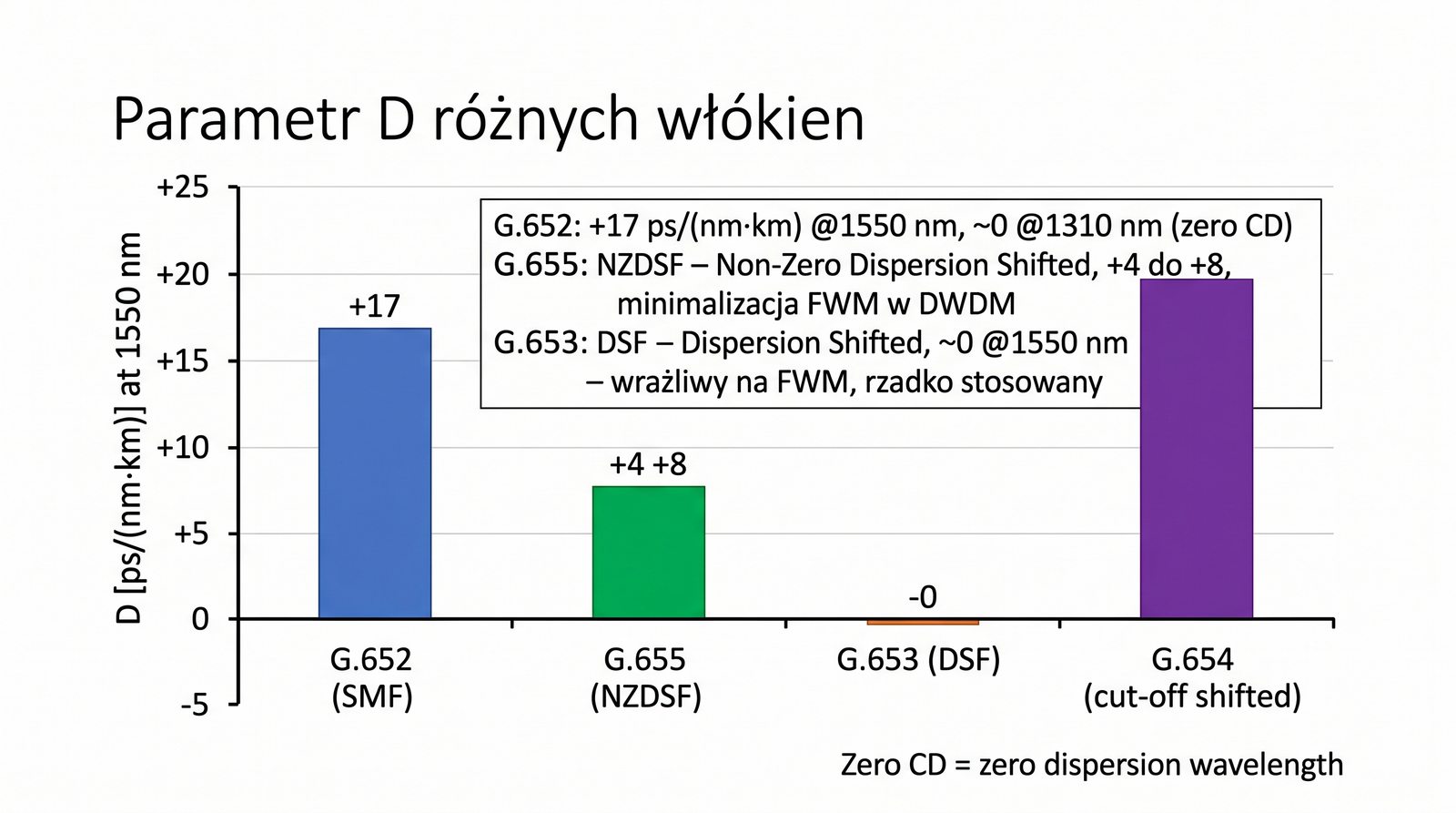

Różne typy włókien mają różne wartości współczynnika dyspersji chromatycznej przy 1550 nm. Dla G.652 (SMF) D = +16 do +18 ps/(nm×km), dla G.655 (NZ-DSF) D = +4 do +8 ps/(nm×km), dla G.653 (DSF) D ≈ 0 ps/(nm×km), a dla G.654 (PSCF) D = +20 do +22 ps/(nm×km).

Wybór włókna zależy od zastosowania: G.655 zostało zaprojektowane dla sieci DWDM, gdzie mała, ale niezerowa dyspersja ogranicza mieszanie czterofalowe (FWM). G.654 z dużym rdzeniem i niskim tłumieniem jest używane w kablach podmorskich.

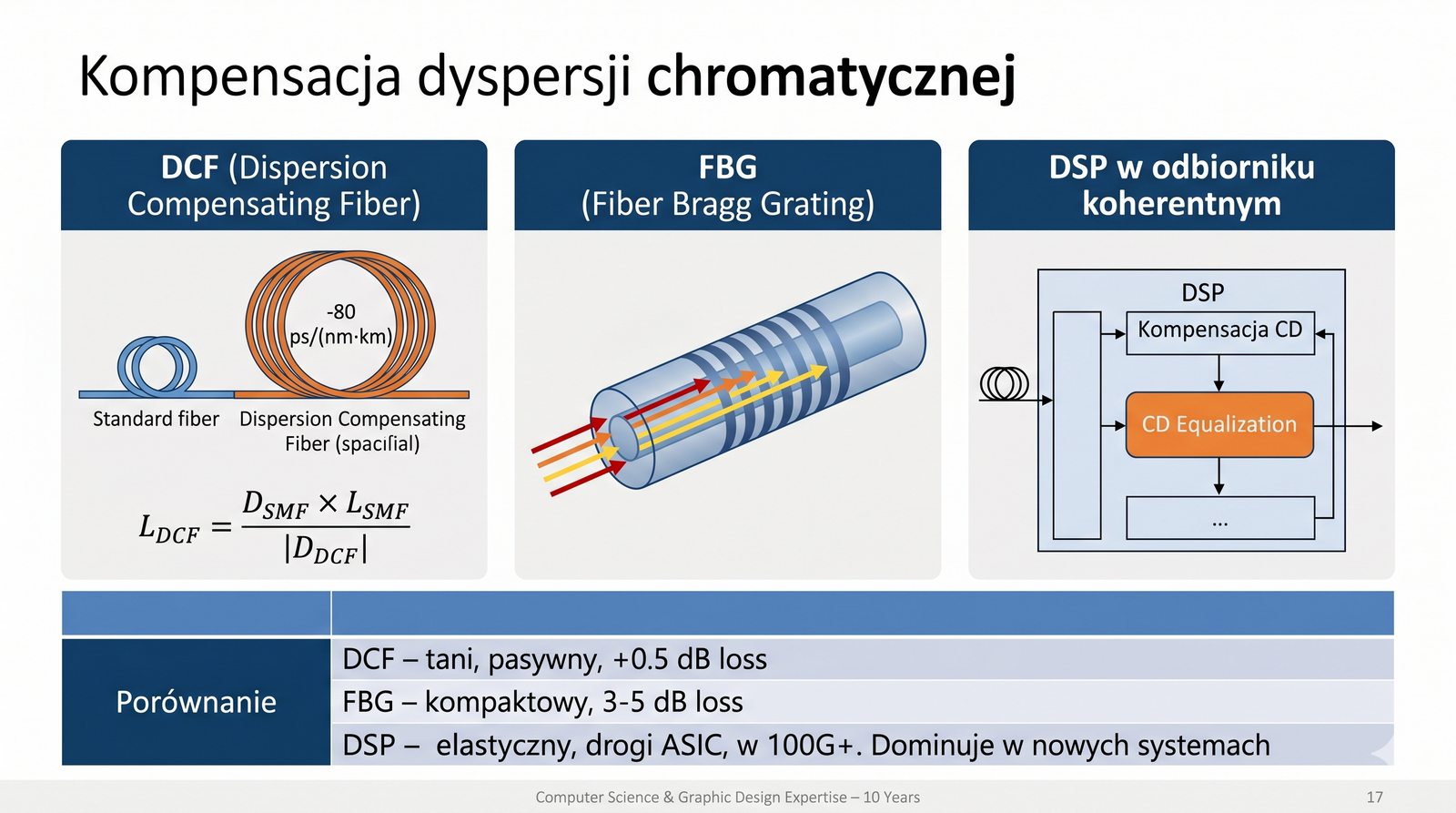

Kompensacja dyspersji chromatycznej jest konieczna w długich trasach, gdzie poszerzenie impulsów staje się niedopuszczalne. Stosuje się w tym celu moduły DCF (Dispersion Compensating Fiber) o ujemnej dyspersji od –100 do –200 ps/(nm×km), które skracają impulsy.

Alternatywnie można zastosować światłowodowe siatki Bragga (FBG) lub kompensację elektroniczną w dziedzinie cyfrowej (DSP). W systemach powyżej 100 Gb/s dominuje kompensacja DSP, która jest elastyczna i umożliwia adaptacyjne dostosowanie do zmieniających się warunków.

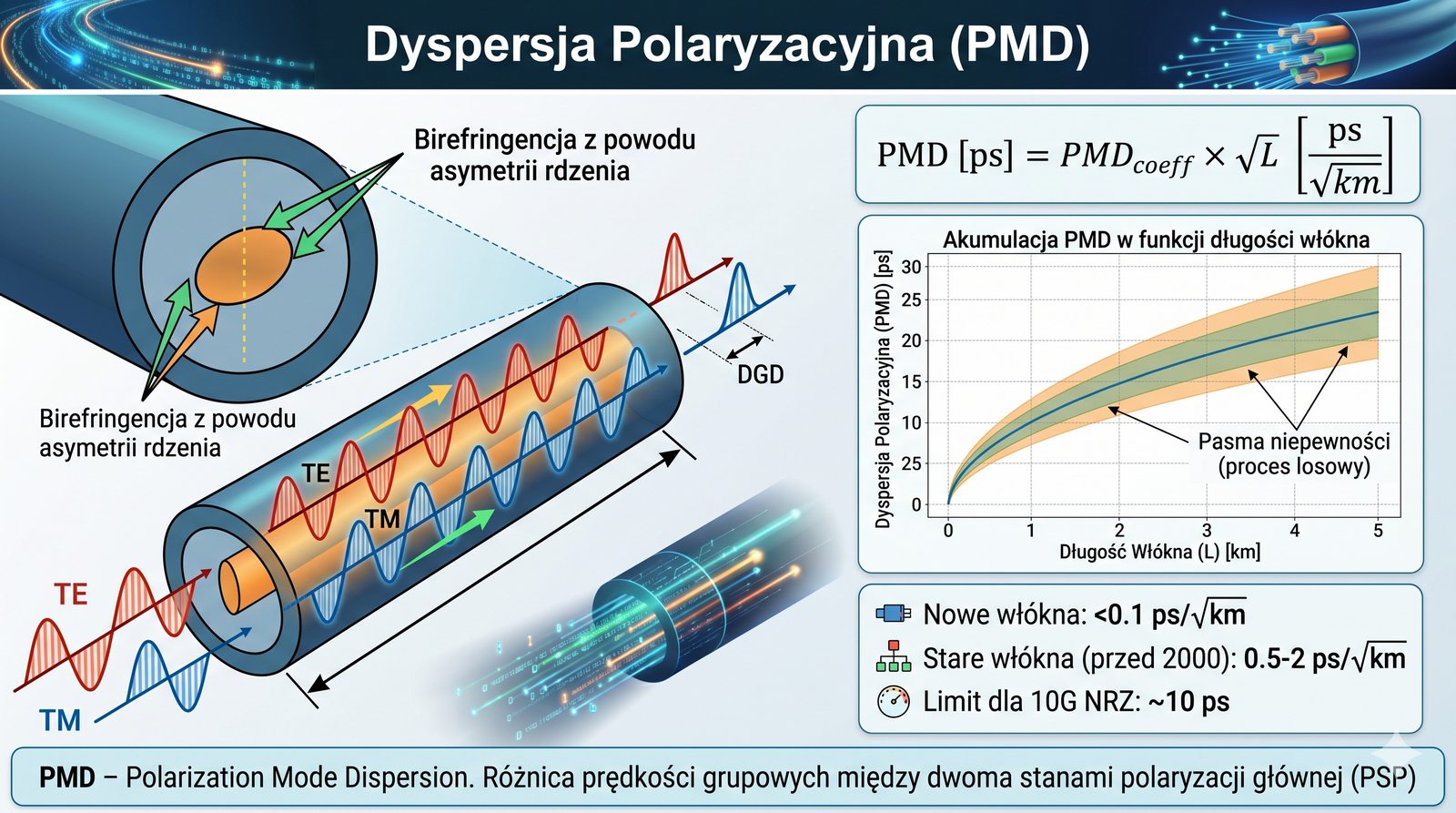

Dyspersja polaryzacyjna (PMD) wynika z różnicy prędkości propagacji dwóch ortogonalnych stanów polaryzacji światła we włóknie. Jej wartość wyraża się w ps/√km, ponieważ jest zjawiskiem stochastycznym zależnym od losowych naprężeń i niedoskonałości geometrycznych włókna.

Nowoczesne włókna mają bardzo niską PMD, rzędu 0,02–0,1 ps/√km. Stare włókna (sprzed lat 90.) mogą mieć PMD na poziomie 0,5–2 ps/√km, co przy dłuższych trasach i wyższych przepływnościach stanowi istotne ograniczenie.

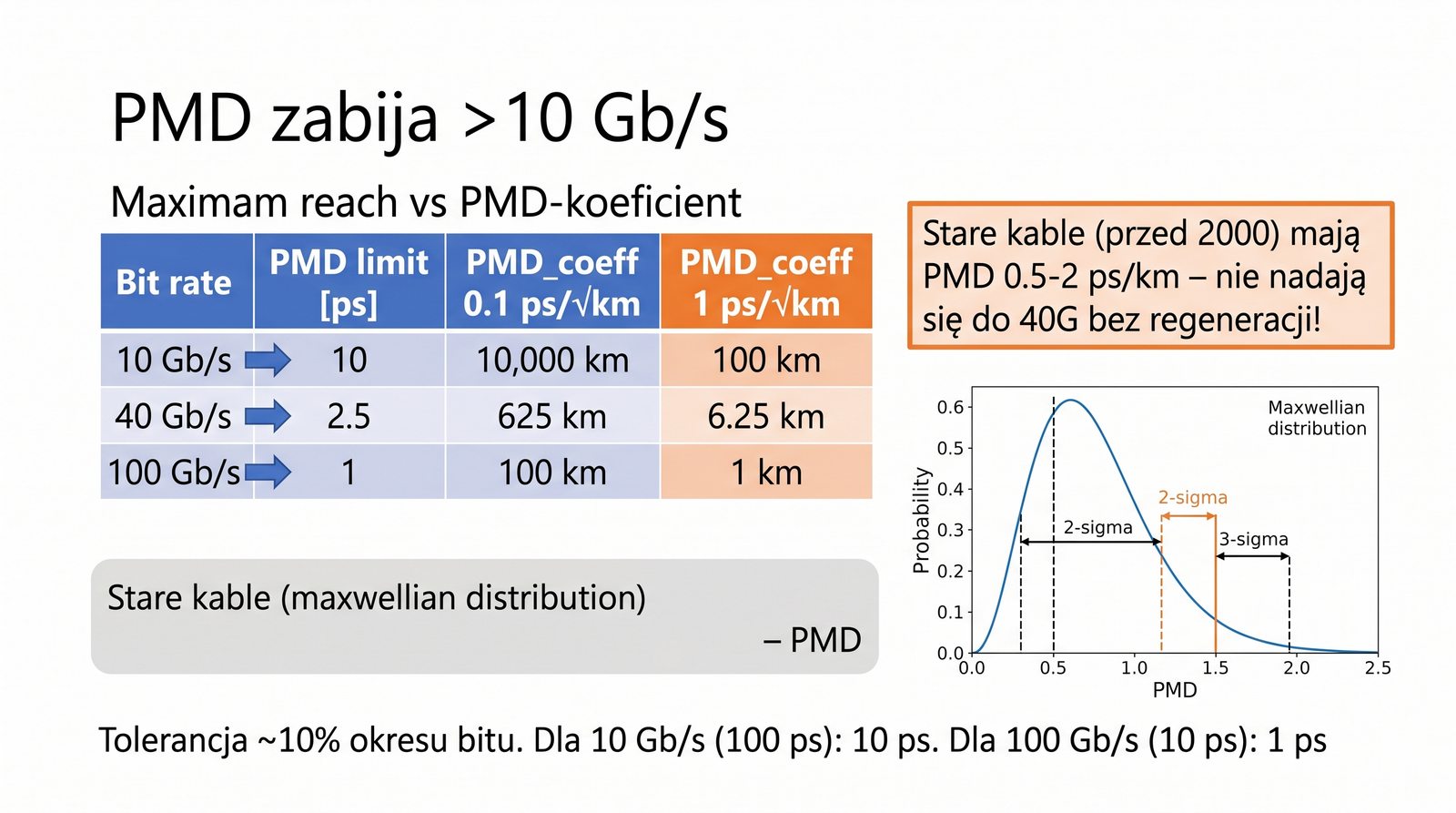

W systemach o przepływności powyżej 10 Gb/s PMD staje się krytycznym parametrem. Tolerancja na PMD wynosi mniej niż 10% czasu trwania bitu (T_bit). Dla 10 Gb/s T_bit = 100 ps, więc dopuszczalna PMD to 10 ps; dla 40 Gb/s (T_bit = 25 ps) – 2,5 ps; dla 100 Gb/s (T_bit = 10 ps) – 1 ps.

Oznacza to, że w systemach 100 Gb/s nawet nowoczesne włókna o niskiej PMD osiągają limit zasięgu przy 1000 km. Powyżej tej wartości konieczne jest stosowanie zaawansowanych technik kompensacji w dziedzinie elektrycznej.

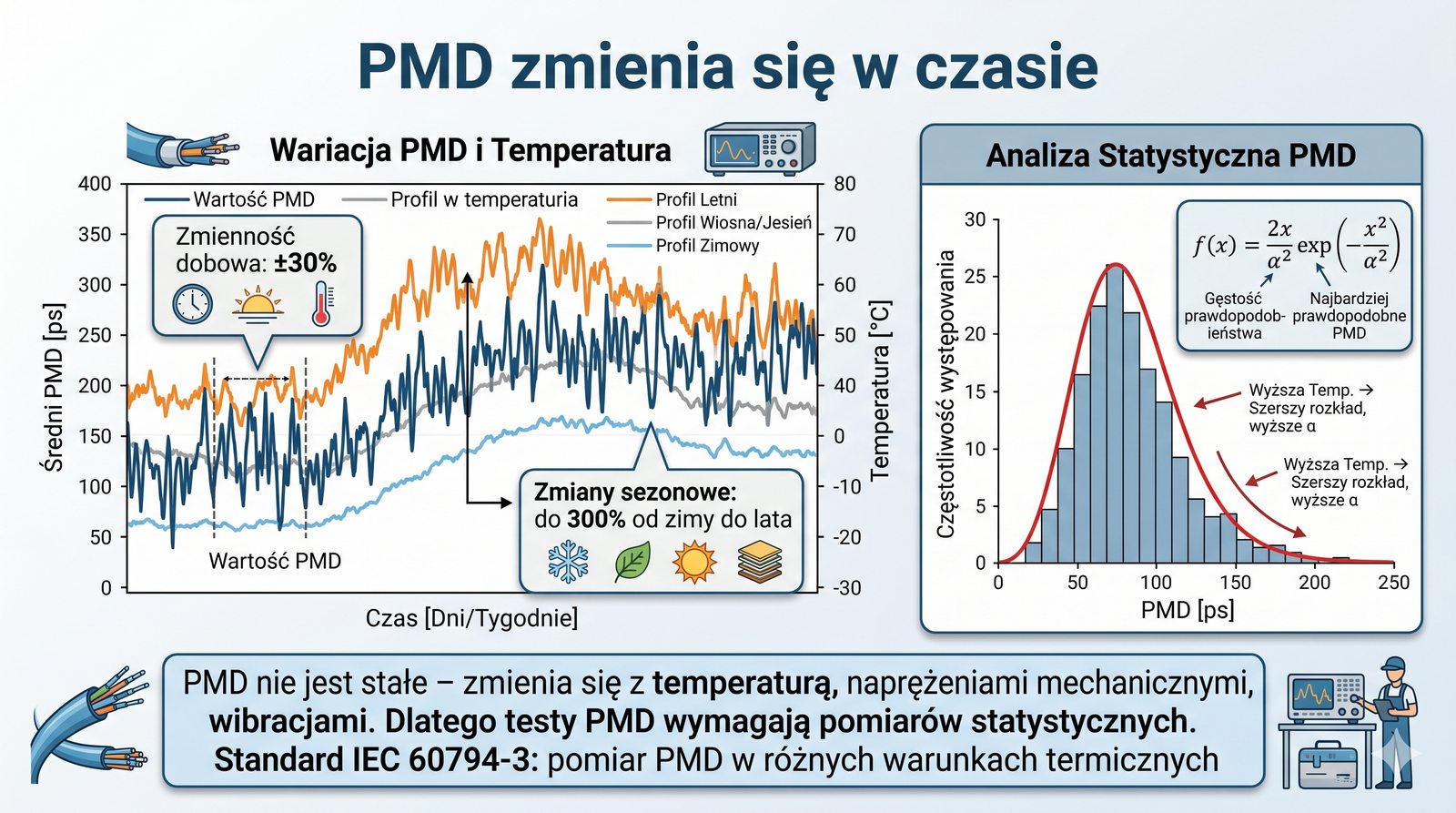

Wartość PMD nie jest stała – zmienia się w czasie zgodnie z rozkładem Maxwella. Wahania mogą być znaczne: w kablach napowietrznych PMD latem i zimą różni się nawet o 300%, ponieważ zmiany temperatury modyfikują naprężenia mechaniczne we włóknie.

To sprawia, że PMD jest parametrem trudnym do przewidzenia i wymagającym statystycznego podejścia przy projektowaniu systemów. Projektanci muszą uwzględniać nie tylko wartość średnią, ale również percentyl 99,99% możliwych wartości PMD.

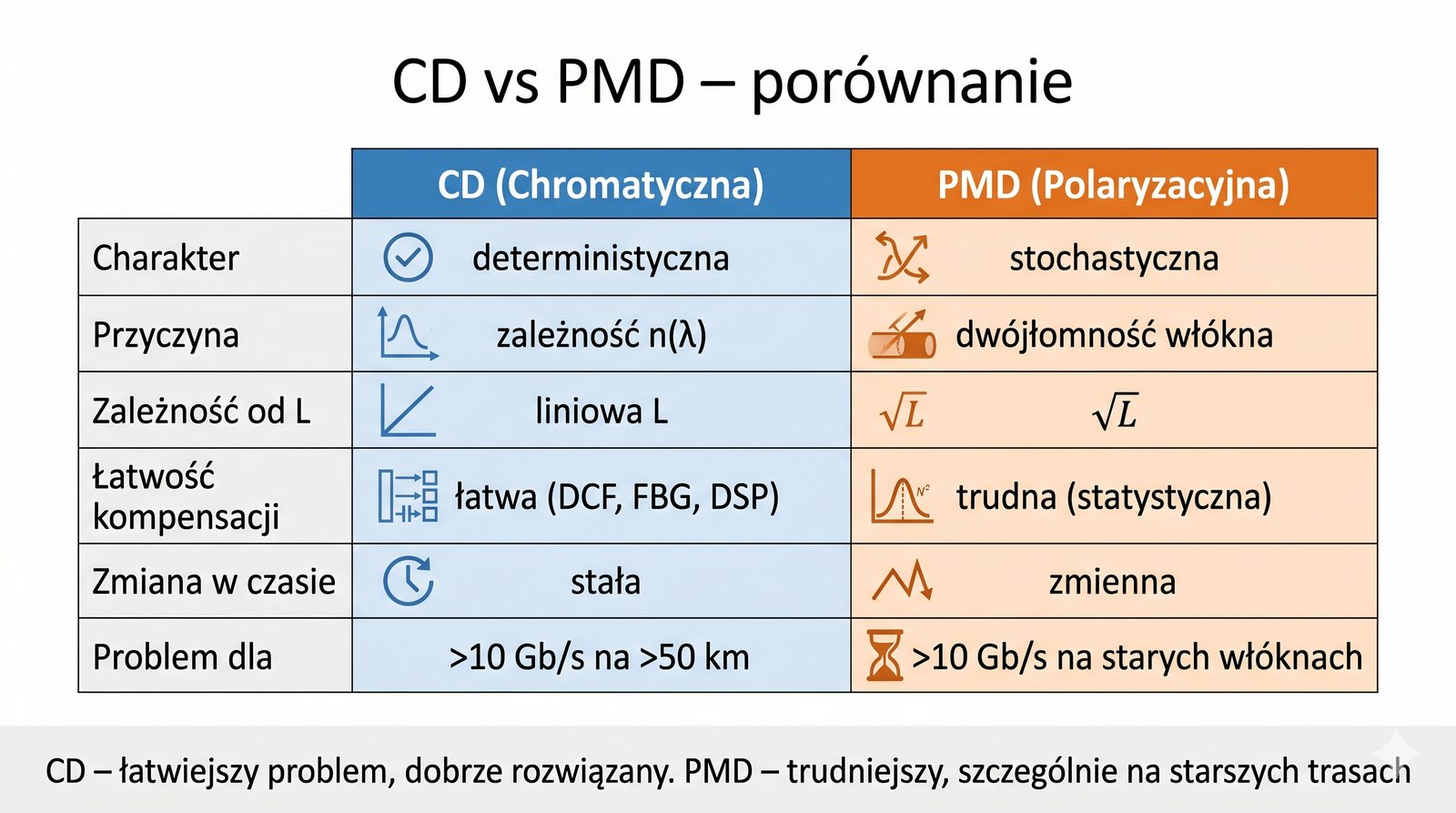

Dyspersja chromatyczna (CD) jest deterministyczna – jej wartość można precyzyjnie obliczyć i skompensować. Wyraża się w ps/(nm×km) i zależy tylko od długości fali oraz właściwości włókna. Kompensacja CD jest stosunkowo łatwa za pomocą DCF lub DSP.

PMD natomiast ma charakter stochastyczny – wartość zależy od losowych naprężeń, temperatury i historii włókna, a jej jednostka (ps/√km) odzwierciedla losowy charakter dodawania się przyczynków z kolejnych odcinków. Kompensacja PMD jest trudna i kosztowna, szczególnie w starszych włóknach.

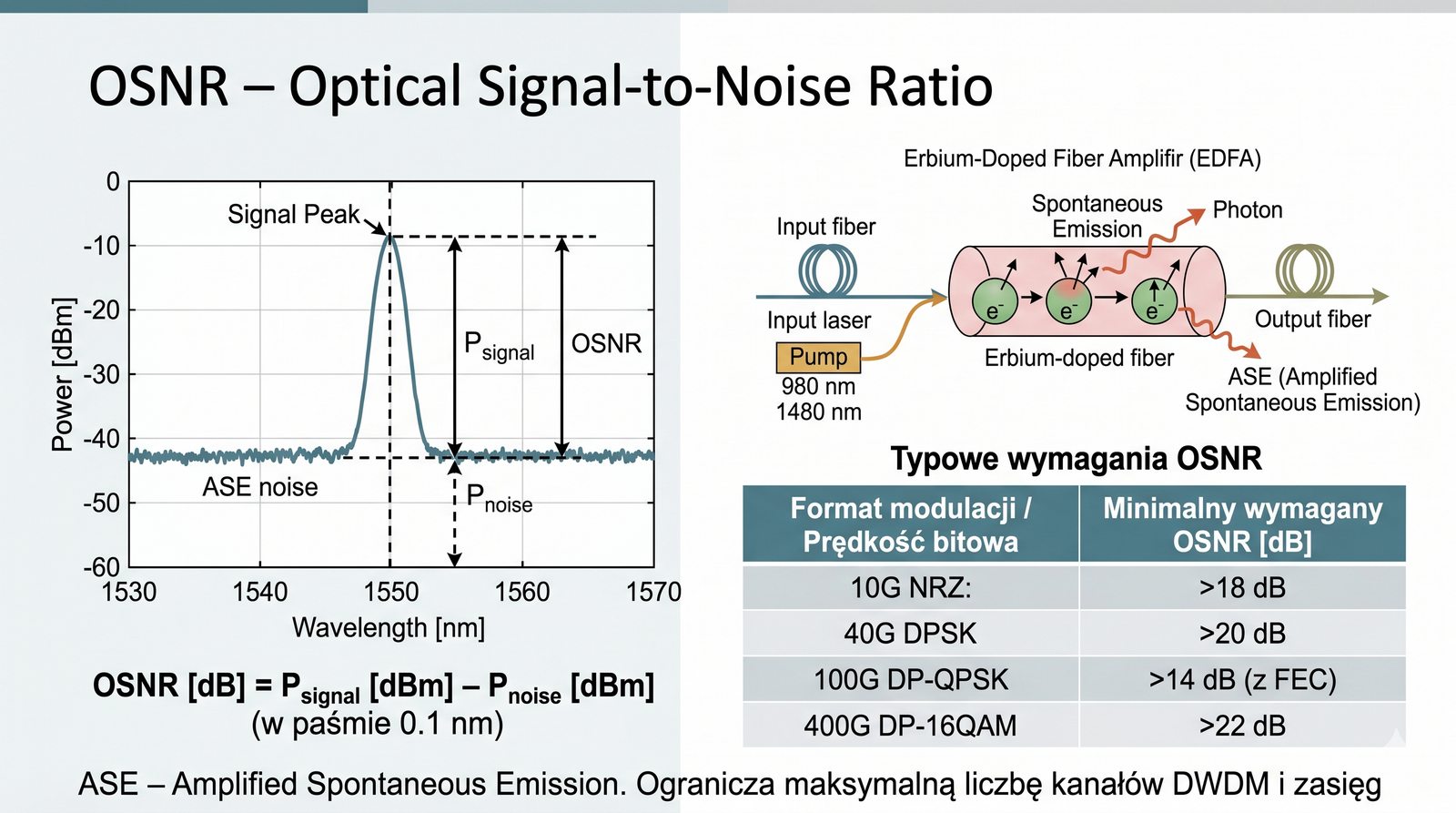

OSNR (Optical Signal-to-Noise Ratio) jest miarą jakości sygnału optycznego, zdefiniowaną jako stosunek mocy sygnału do mocy szumu ASE (Amplified Spontaneous Emission) generowanego przez wzmacniacze EDFA. Typowe wartości OSNR w systemach DWDM mieszczą się w zakresie 18–25 dB.

Każdy kolejny wzmacniacz w łańcuchu dodaje szum ASE, obniżając OSNR. Dlatego w bardzo długich trasach (np. podmorskich) konieczne jest staranne projektowanie odcinków wzmacniakowych i stosowanie niskoszumnych wzmacniaczy Ramana na pierwszych stopniach.

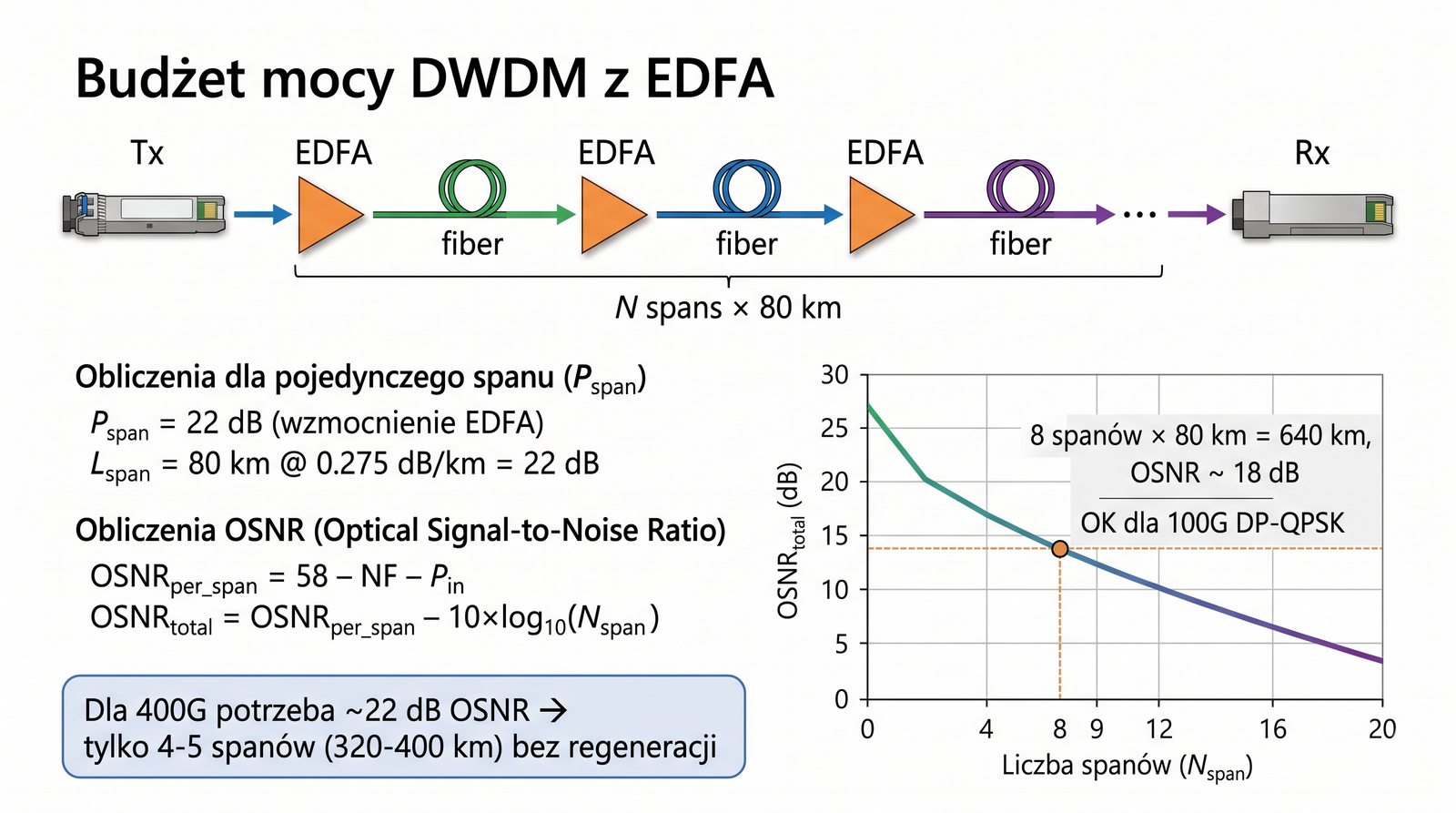

W systemach DWDM z N wzmacniaczami OSNR_total można obliczyć ze wzoru: OSNR_total = 58 + P_in – NF – 10×log(N), gdzie P_in to moc sygnału na kanał na wejściu wzmacniacza w dBm, a NF to współczynnik szumu wzmacniacza w dB. Wzór ten pokazuje, jak szybko OSNR degraduje ze wzrostem liczby wzmacniaczy.

Stała 58 dB wynika z przeliczenia mocy szumu ASE w paśmie referencyjnym 0,1 nm dla długości fali 1550 nm. Praktyczne systemy dążą do utrzymania OSNR powyżej 18–20 dB, co wymaga ograniczenia liczby wzmacniaczy lub stosowania wzmacniaczy o bardzo niskim NF.

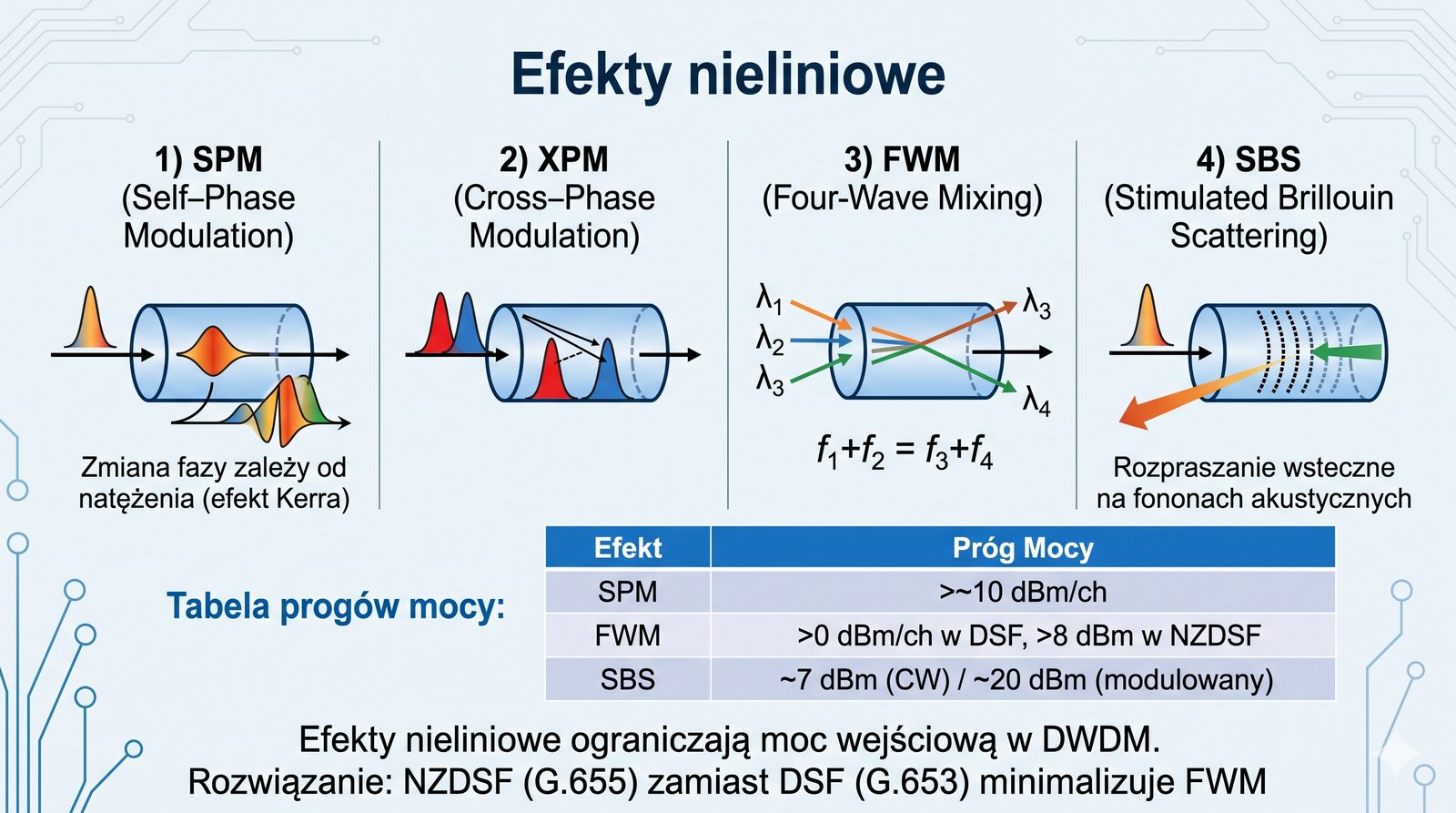

W światłowodach występują również zjawiska nieliniowe, które przy wysokich mocach sygnału powodują degradację transmisji. Należą do nich: SPM (self-phase modulation), XPM (cross-phase modulation), FWM (four-wave mixing) i SBS (stimulated Brillouin scattering).

Aby zminimalizować wpływ nieliniowości, moc optyczna na kanał w systemach DWDM jest utrzymywana na poziomie 1–3 dBm. Powyżej tej wartości zniekształcenia nieliniowe szybko rosną, ograniczając zasięg i jakość transmisji pomimo poprawy OSNR.

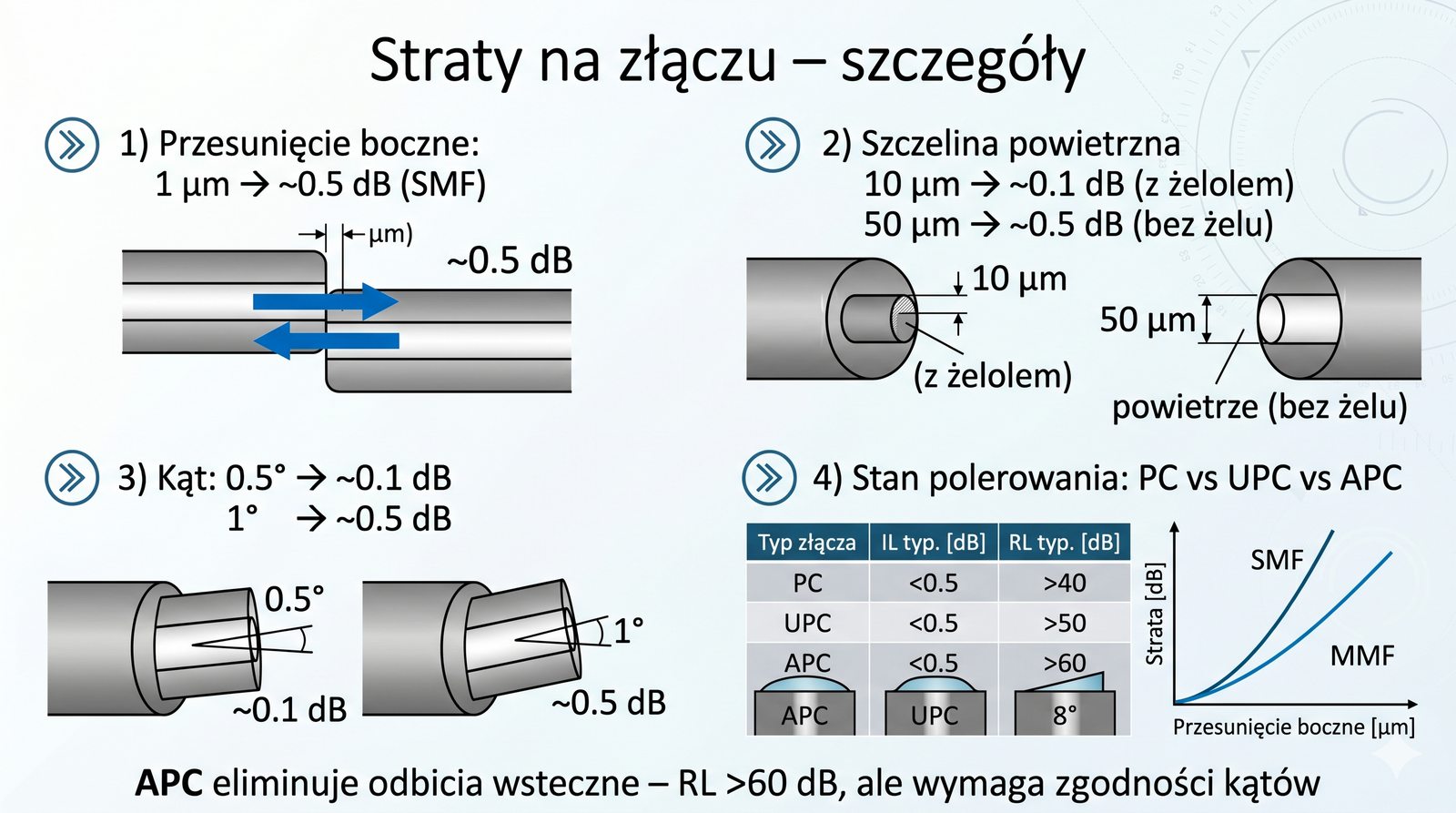

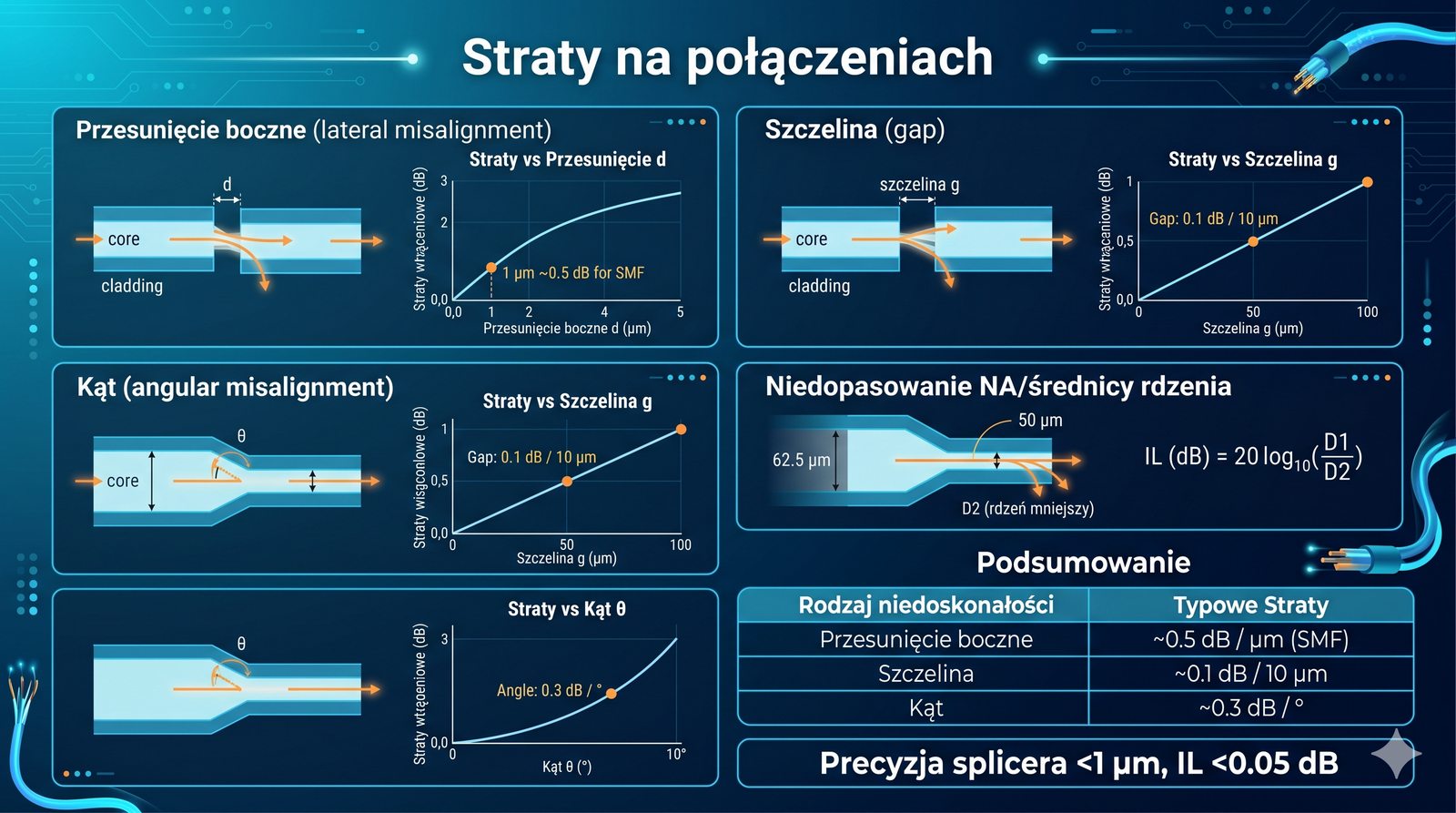

Dokładna analiza strat na złączach rozłącznych pokazuje, jak wrażliwe są one na precyzję wykonania. Przesunięcie poprzeczne (lateral) o 1 µm powoduje stratę około 0,5 dB. Szczelina powietrzna (gap) musi być mniejsza niż 10 µm, a kątowe odchylenie osi o 1° daje stratę około 0,2 dB.

Jakość polerowania czoła złącza jest równie istotna – zarysowania, pęknięcia lub zabrudzenia powierzchni mogą zwiększyć straty nawet o kilka decybeli. Dlatego w sieciach o krytycznym znaczeniu stosuje się złącza APC (kątowe, 8°) zamiast PC, aby zminimalizować odbicia wsteczne (back-reflection).

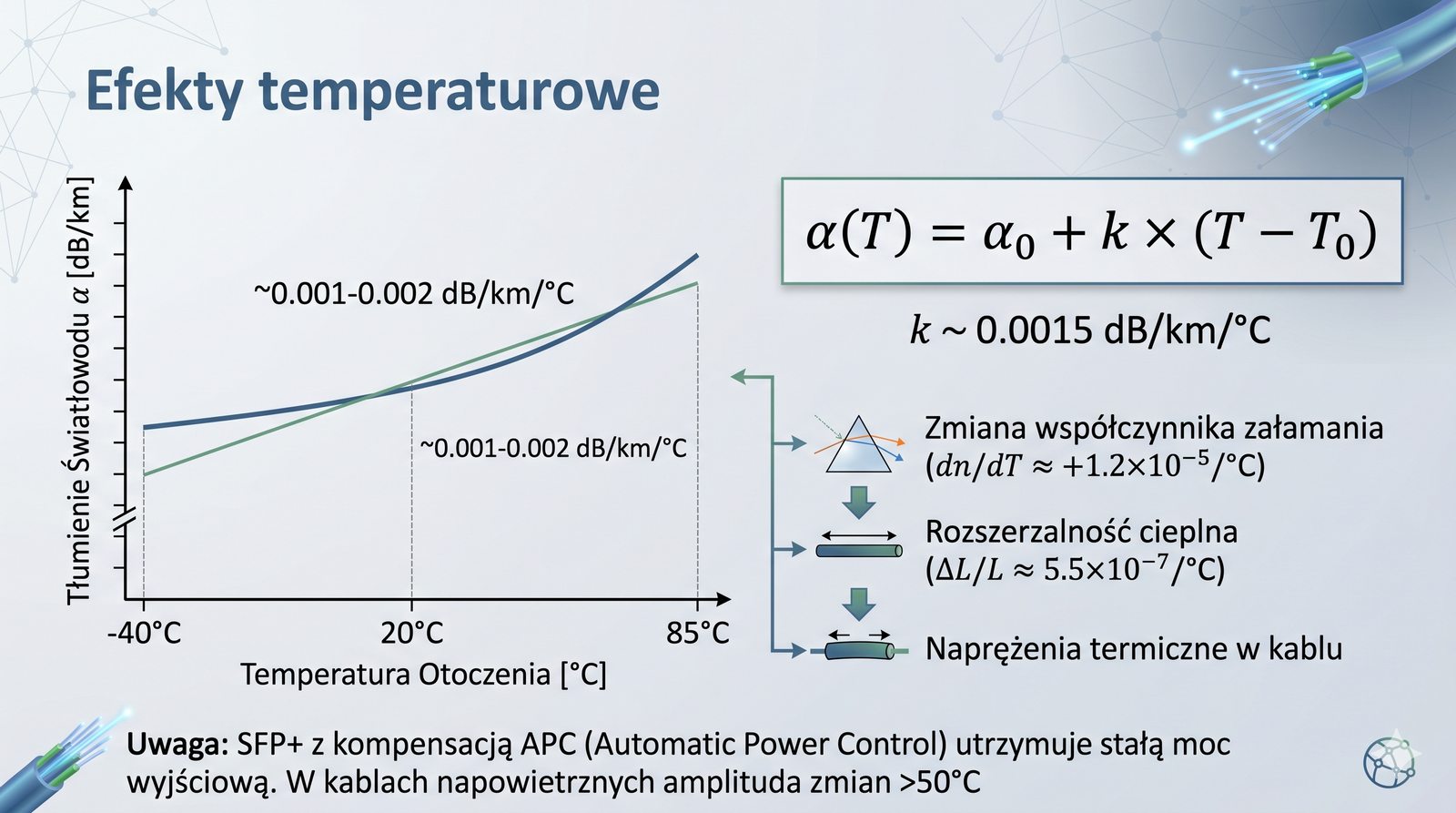

Wpływ temperatury na tłumienie światłowodu jest stosunkowo niewielki w przeliczeniu na jednostkę długości – około 0,001–0,002 dB/(km×°C). Jednak przy długich trasach i dużych wahaniach temperatury całkowita zmiana może być znacząca.

Dla trasy o długości 50 km i różnicy temperatury ΔT = 40°C zmiana tłumienia wynosi 2–4 dB, co przy budżecie mocy rzędu 20–30 dB stanowi istotny ułamek. W kablach napowietrznych, gdzie temperatura zmienia się szybko i w szerokim zakresie, należy uwzględnić ten efekt w marginesie systemowym.

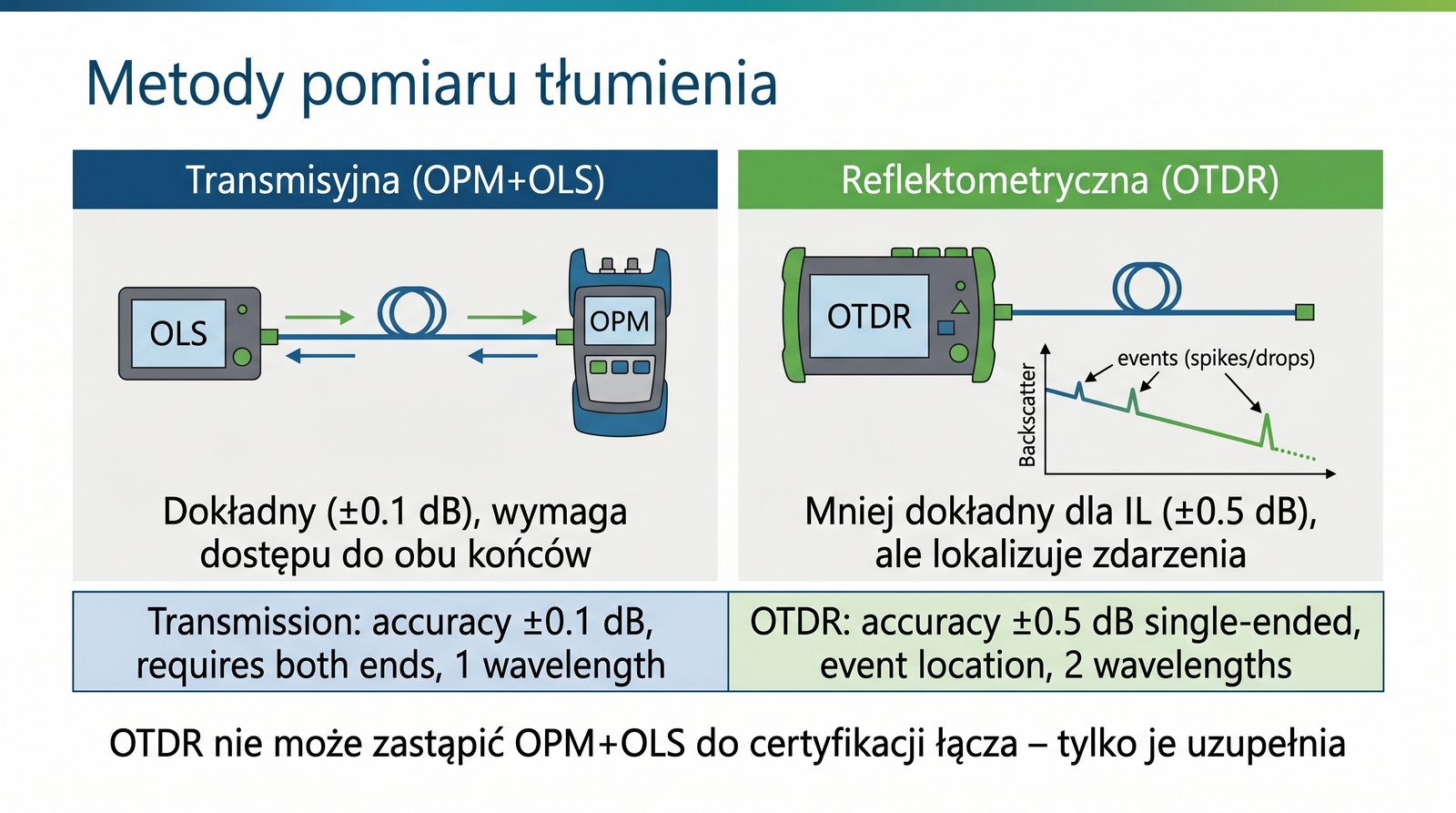

Do pomiaru tłumienia światłowodu stosuje się dwie podstawowe metody. Metoda OPM+OLS (Optical Power Meter + Optical Light Source) wymaga dostępu do obu końców włókna i zapewnia największą dokładność, sięgającą ±0,05 dB. Jest to metoda referencyjna.

Metoda OTDR (Optical Time Domain Reflectometer) pozwala na pomiar z jednego końca, co jest jej ogromną zaletą w terenie. OTDR lokalizuje również poszczególne zdarzenia (złącza, spawy, zgięcia, pęknięcia), podając ich odległość i stratę, ale jest mniej dokładna niż OPM+OLS.

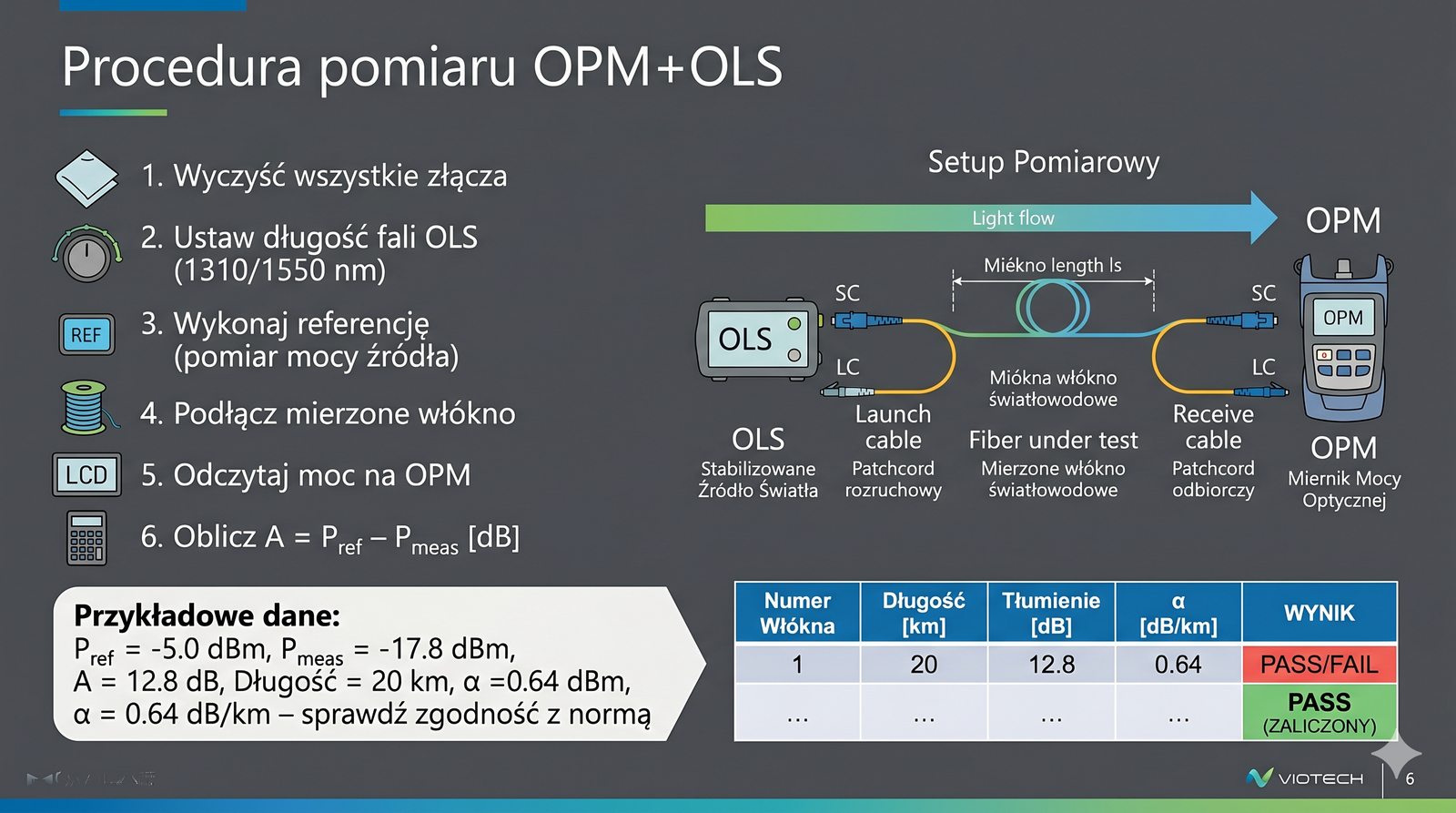

Procedura pomiaru metodą OPM+OLS jest prosta i składa się z kilku kroków. Najpierw kalibrujemy układ, łącząc krótkim patchcordem źródło i miernik mocy – odczytana wartość to P_ref. Następnie podłączamy mierzoną trasę między źródło a miernik i odczytujemy P_trasa.

Tłumienie obliczamy jako różnicę A = P_ref – P_trasa (w dB). Metoda ta daje całkowite tłumienie trasy, ale nie informuje o lokalizacji poszczególnych zdarzeń. W praktyce laboranci i monterzy często łączą obie metody: najpierw OTDR do lokalizacji usterek, potem OPM+OLS do precyzyjnego pomiaru.

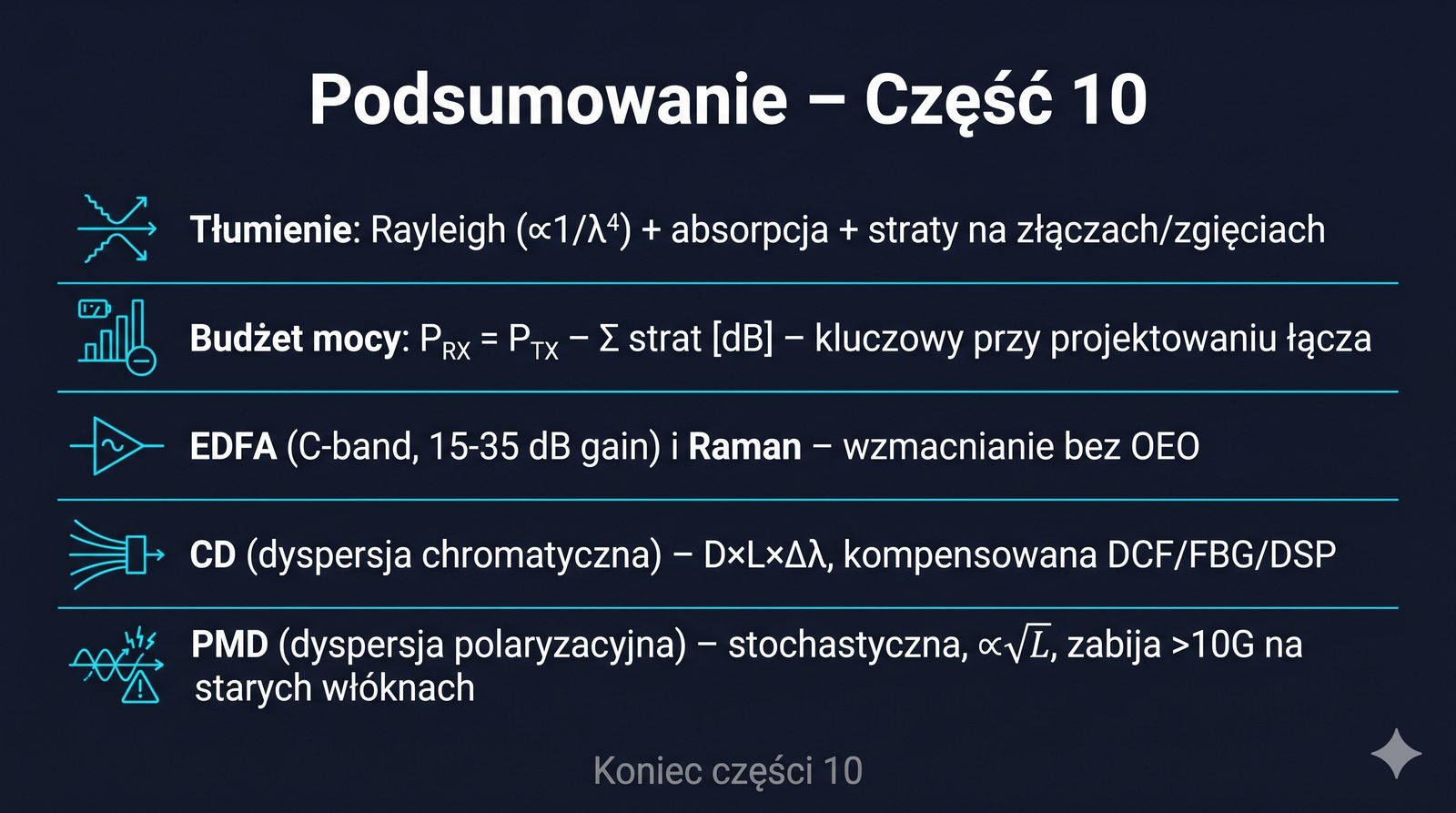

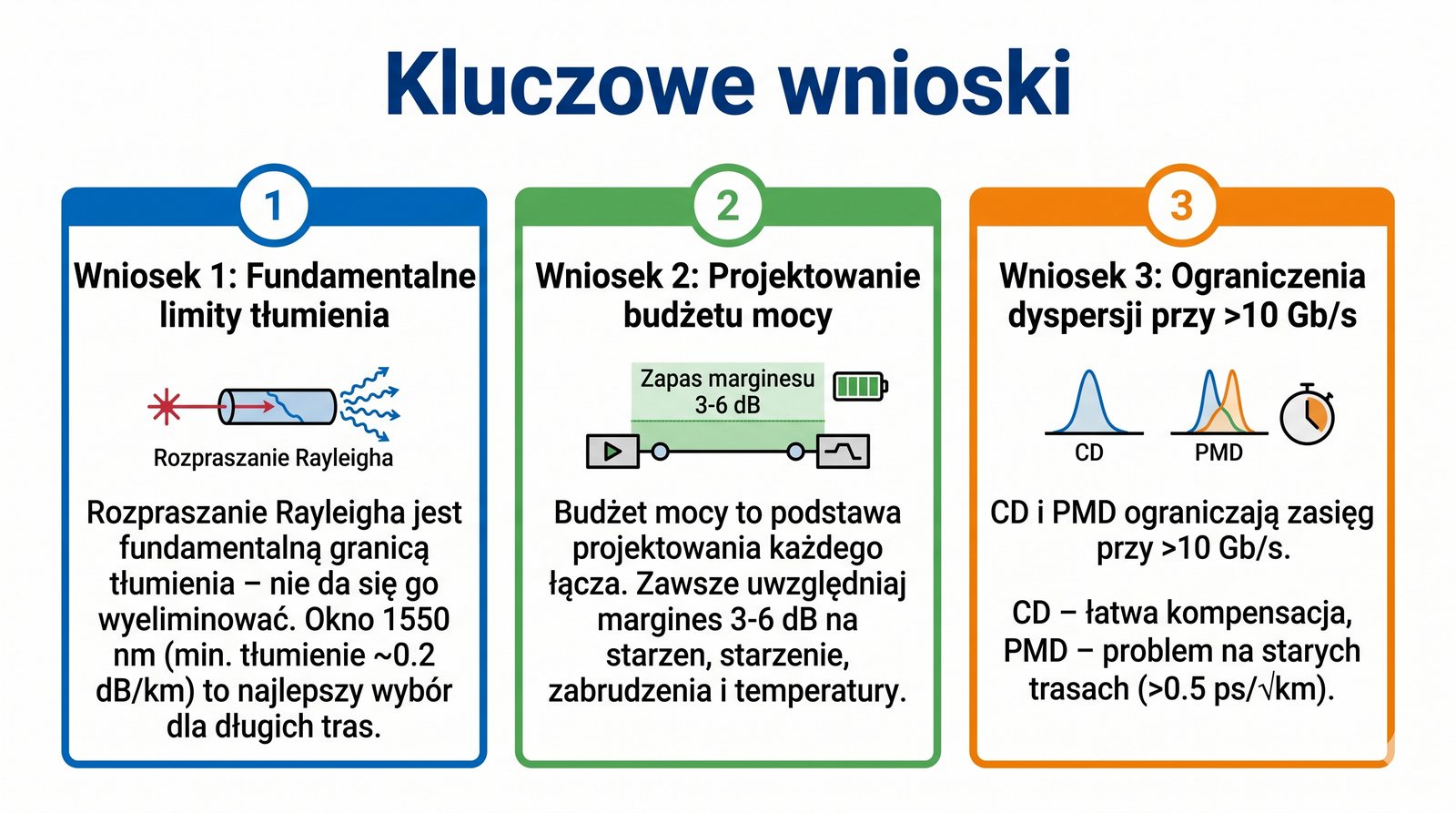

Podsumowując część o tłumieniu, należy zapamiętać najważniejsze fakty. Rozpraszanie Rayleigha maleje z czwartą potęgą długości fali (∝ 1/λ⁴), a dla SMF w paśmie C (1550 nm) typowe tłumienie wynosi około 0,2 dB/km. Budżet mocy to podstawowe narzędzie projektowania łącza optycznego.

Wzmacniacze EDFA umożliwiają transmisję na odległości tysięcy kilometrów bez regeneracji elektrycznej, co stanowi fundament dzisiejszych sieci szkieletowych i podmorskich. Zrozumienie wszystkich składowych strat jest kluczowe dla każdego inżyniera sieci optycznych.

Druga część podsumowania dotyczy zjawisk, które dodatkowo ograniczają transmisję. Makrogięcia i mikrogięcia powodują straty mechaniczne, dyspersja chromatyczna i polaryzacyjna poszerza impulsy, a OSNR określa jakość sygnału w systemach ze wzmacniaczami.

Nieliniowości optyczne (SPM, XPM, FWM, SBS) nakładają górne ograniczenie na moc sygnału, co tworzy swoisty kompromis: chcemy wysokiej mocy dla dobrego OSNR, ale niskiej, by uniknąć zniekształceń nieliniowych. Znalezienie optymalnego punktu pracy jest jednym z głównych wyzwań projektowych.

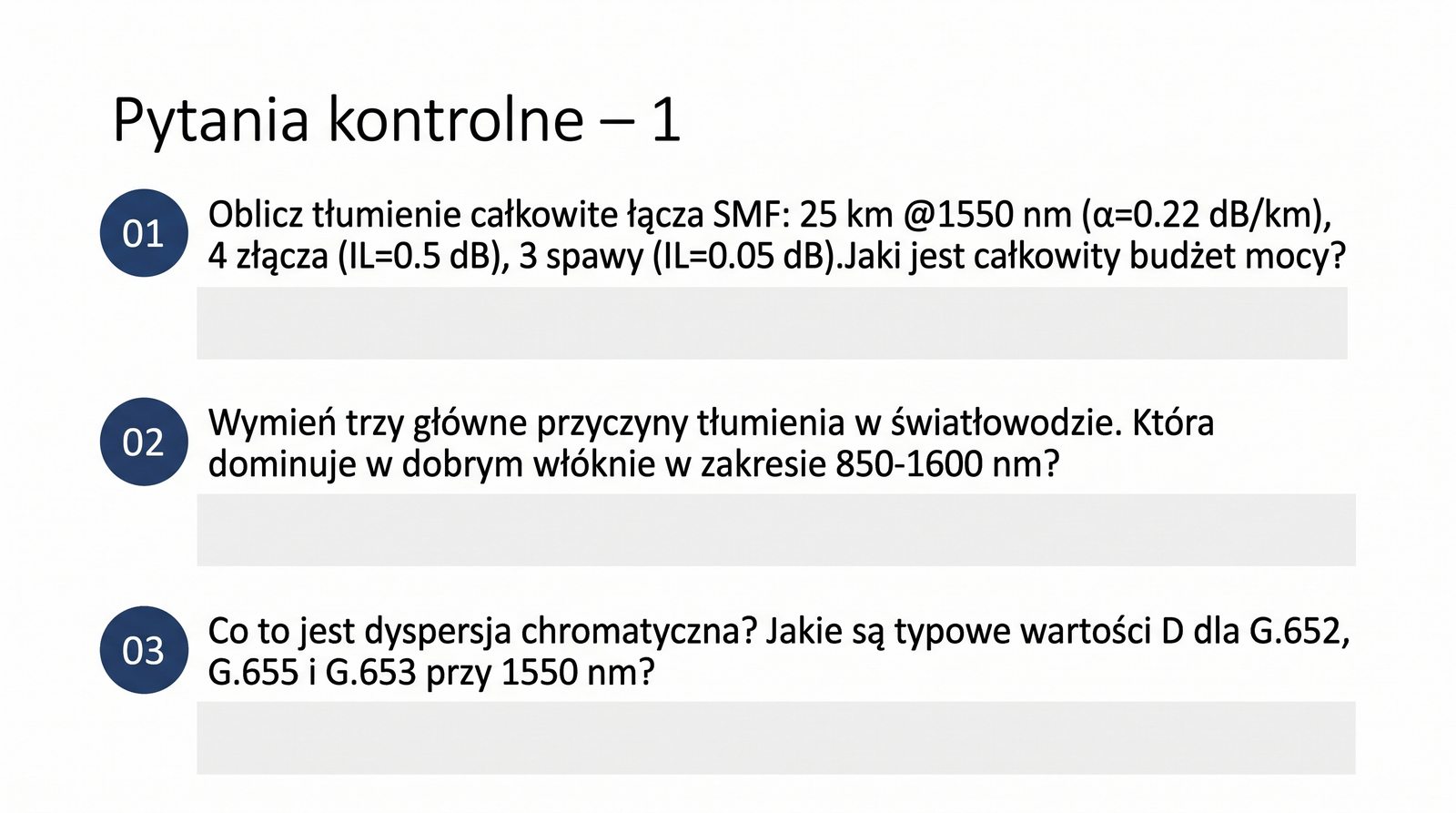

Pytanie 1: dlaczego tłumienie maleje ze wzrostem długości fali? Odpowiedź kryje się w zależności α_Rayleigh ∝ 1/λ⁴ – rozpraszanie Rayleigha, dominujące źródło strat w szkle krzemionkowym, jest silnie zależne od λ. Dłuższe fale są słabiej rozpraszane.

Pytanie 2: czym różni się G.652.D od G.652.A pod względem piku wodnego? G.652.D ma znacznie obniżoną zawartość jonów OH⁻, co eliminuje pik absorpcyjny przy 1383 nm i umożliwia transmisję w paśmie E, podczas gdy G.652.A ma wysoki pik wodny i nie może pracować w tym zakresie.

Pytanie 3: Dla łącza SMF 20 km przy 1310 nm (α=0,35 dB/km), 4 złącza po 0,5 dB, 3 spawy po 0,05 dB, P_TX=–5 dBm, czułość RX=–14 dBm, margines 3 dB: Σ = 20×0,35 + 4×0,5 + 3×0,05 + 3 = 7 + 2 + 0,15 + 3 = 12,15 dB, więc P_RX = –5 – 12,15 = –17,15 dBm. Ponieważ P_RX (–17,15 dBm) < czułość (–14 dBm), łącze nie będzie działać. Należy zwiększyć moc nadajnika, skrócić trasę lub zmniejszyć margines.

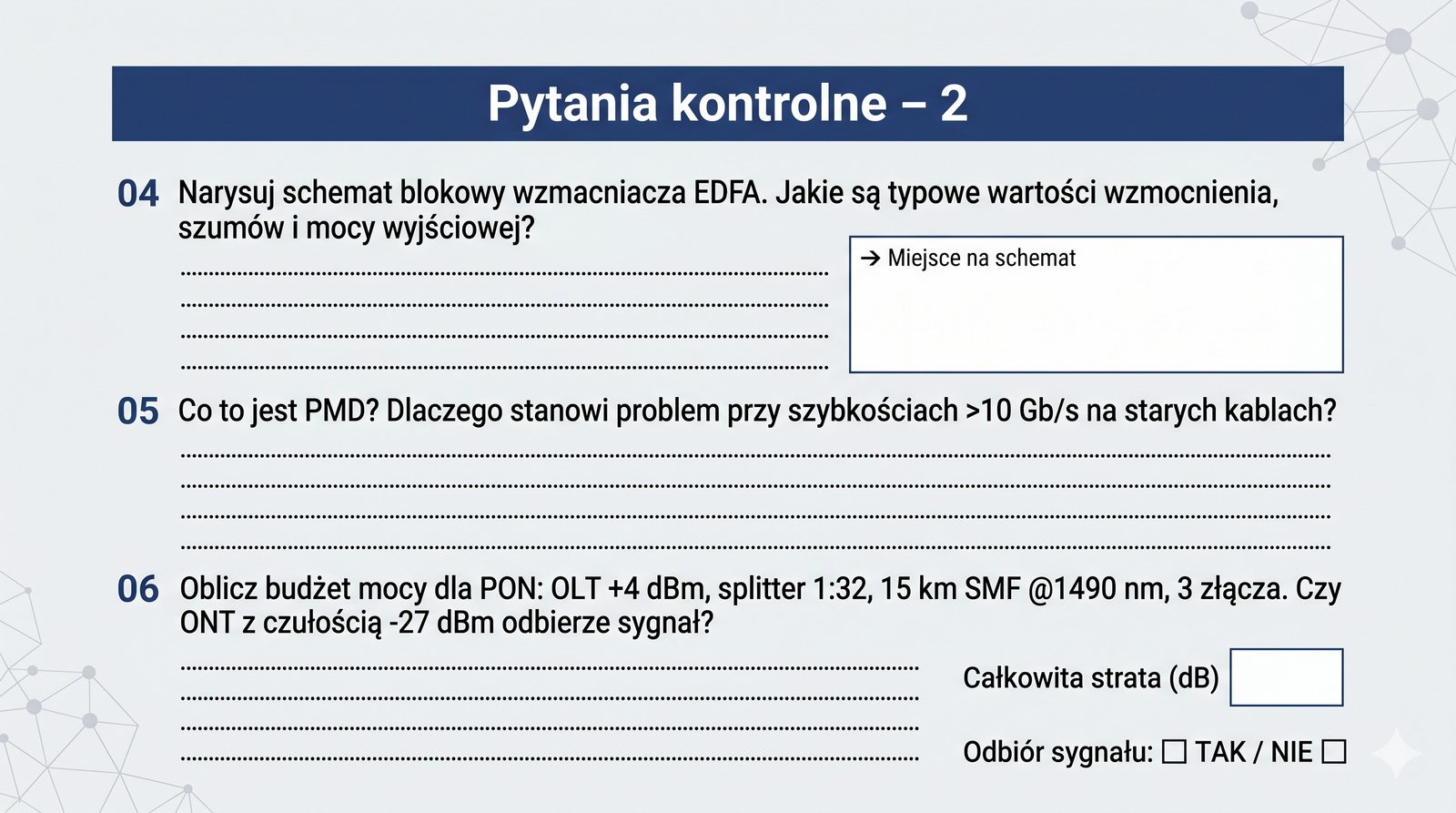

Pytanie 4: porównaj CD i PMD. CD jest deterministyczna, proporcjonalna do L, wyrażana w ps/(nm×km) i łatwa do skompensowania. PMD jest stochastyczna, proporcjonalna do √L, wyrażana w ps/√km i trudna do kompensacji, szczególnie w starszych włóknach.

Pytanie 5: jaki jest typowy zasięg modułów SFP+ 10G-LR, 10G-ER i 10G-ZR? 10G-LR (Long Reach) osiąga 10 km, 10G-ER (Extended Reach) – 40 km, a 10G-ZR (ZR – bardzo długi zasięg) – 80 km. Wartości te zależą od mocy nadajnika, czułości odbiornika oraz strat na trasie.

Pytanie 6: jaka jest rola marginesu mocy? Margines zabezpiecza łącze przed degradacją parametrów w czasie (starzenie lasera i odbiornika), zmianami temperatury, dodatkowymi złączami serwisowymi oraz nieprzewidzianymi zdarzeniami. Typowa wartość to 3–6 dB.

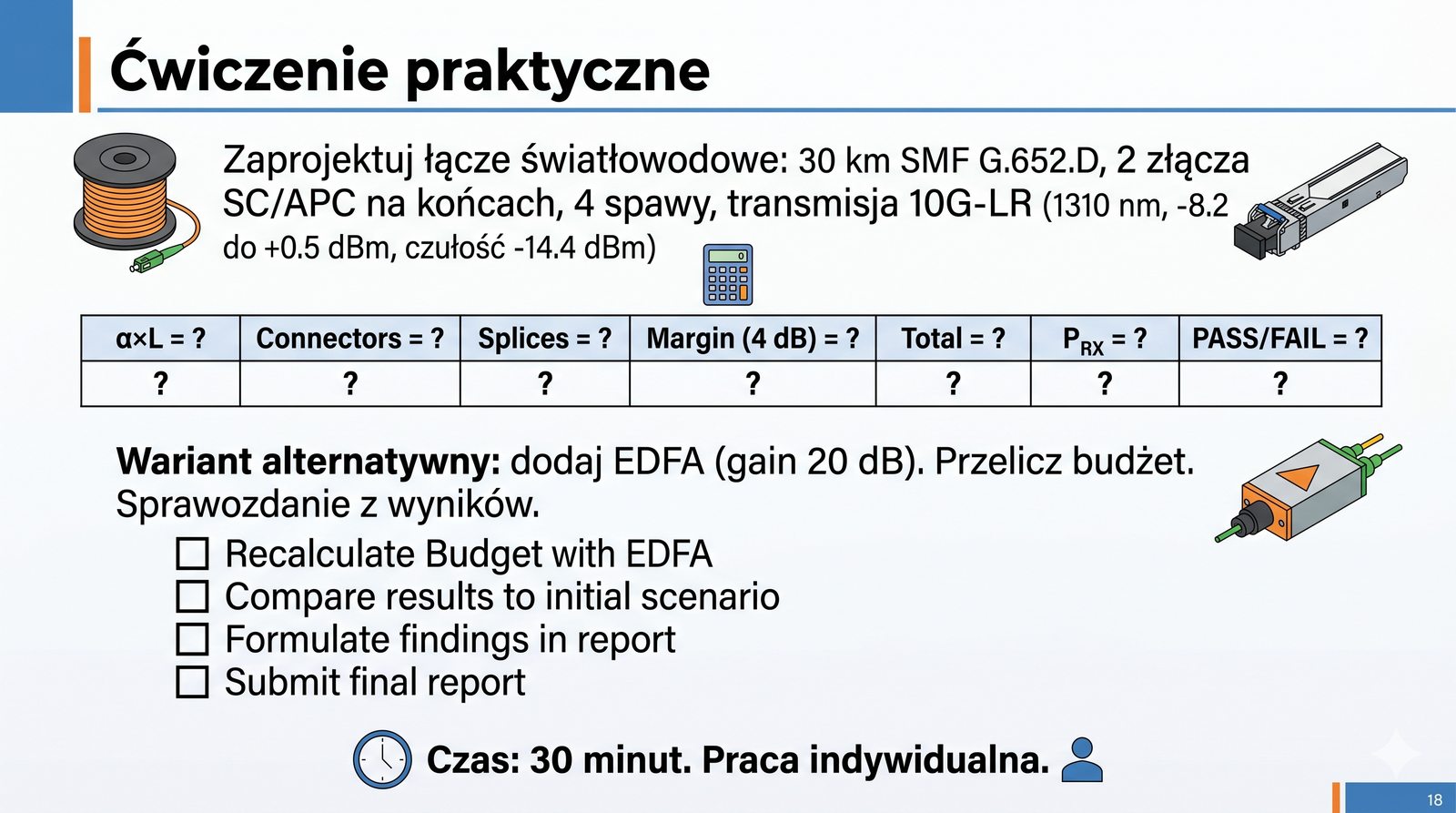

Zadanie praktyczne: oblicz budżet mocy dla łącza SMF o długości 25 km przy 1550 nm. Przyjmij P_TX = –2 dBm, α = 0,2 dB/km, 3 złącza (po 0,5 dB), 6 spawów (po 0,05 dB), margines 4 dB. Wynik: Σ = 5 + 1,5 + 0,3 + 4 = 10,8 dB, P_RX = –2 – 10,8 = –12,8 dBm. Dla czułości –14,4 dBm łącze jest OK.

Drugie zadanie: zmierz tłumienie patchcordu za pomocą OPM+OLS. Po kalibracji (P_ref) i podłączeniu patchcordu (P_trasa) różnica to tłumienie. Dla dobrego patchcordu kategorii LC/APC wynik powinien być poniżej 0,5 dB.

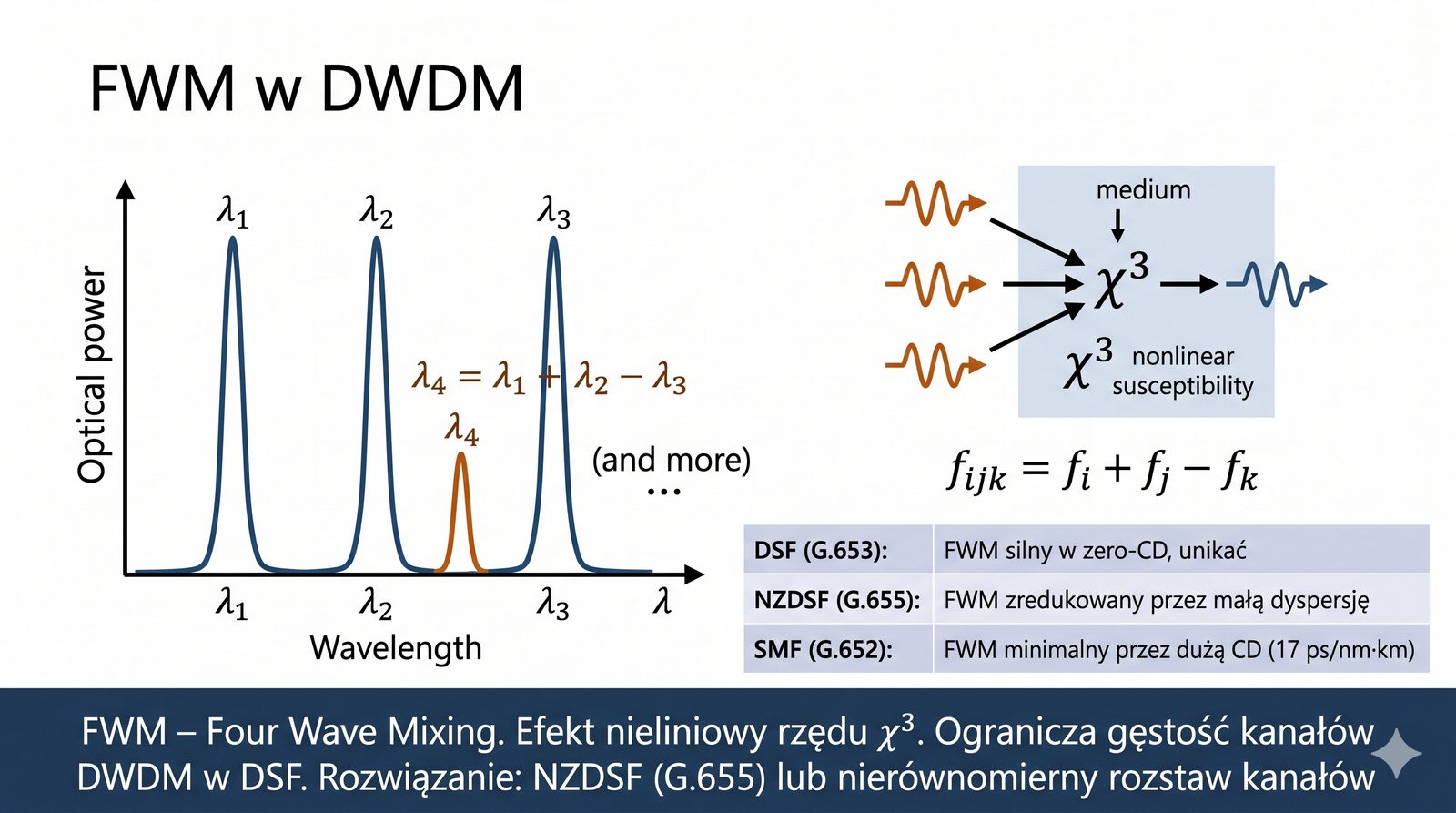

Mieszanie czterofalowe (FWM) jest zjawiskiem nieliniowym, w którym trzy fale optyczne o częstotliwościach f₁, f₂, f₃ generują czwartą falę f₄ = f₁ ± f₂ ± f₃. FWM jest szczególnie silne, gdy dyspersja chromatyczna jest mała (dopasowanie fazowe), moc sygnałów jest wysoka, a odstęp między kanałami DWDM jest wąski.

Aby ograniczyć FWM, w systemach DWDM stosuje się włókna G.655 (NZ-DSF) z niezerową dyspersją w paśmie C (D = +4 do +8 ps/(nm×km)). Zaburza to dopasowanie fazowe i skutecznie tłumi generację fal pasożytniczych. Dodatkowo stosuje się nierównomierne odstępy kanałów.

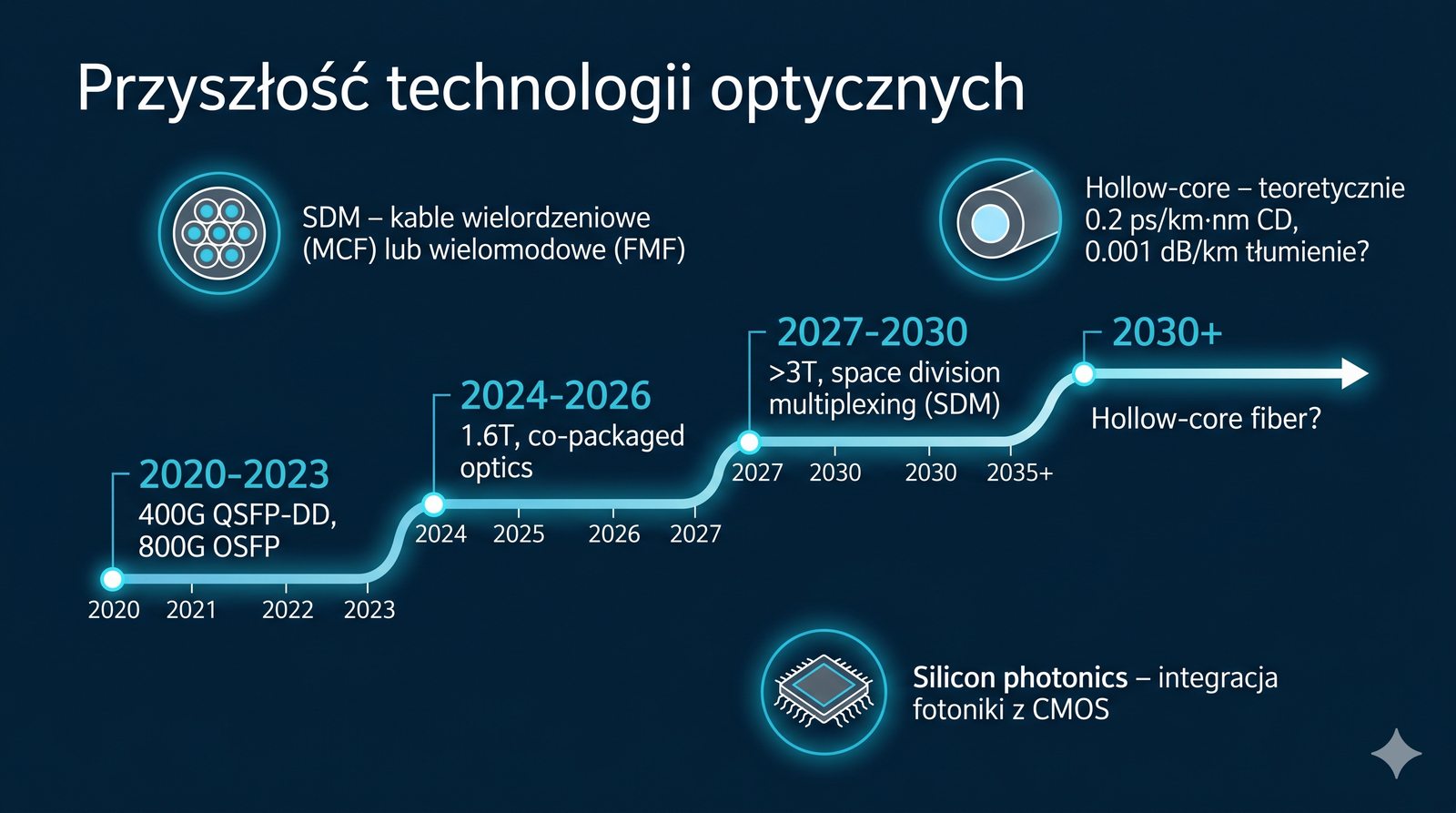

Przyszłość transmisji światłowodowych wyznaczają technologie 400G i 800G, które wymagają zaawansowanych formatów modulacji (DP-QPSK, 16-QAM, 64-QAM) oraz koherentnego odbioru z cyfrową kompensacją zniekształceń. Multiplexowanie przestrzenne (SDM) z wykorzystaniem włókien wielordzeniowych lub wielomodowych otwiera nowe możliwości zwiększenia przepustowości.

Fotonika krzemowa umożliwia miniaturyzację i integrację elementów optycznych na skalę przemysłową, a sztuczna inteligencja znajduje zastosowanie w optymalizacji sieci, przewidywaniu awarii i dynamicznym zarządzaniu zasobami. Granicę teoretyczną wyznacza limit Shannona, który dla pojedynczego włókna wynosi około 100 Tb/s.

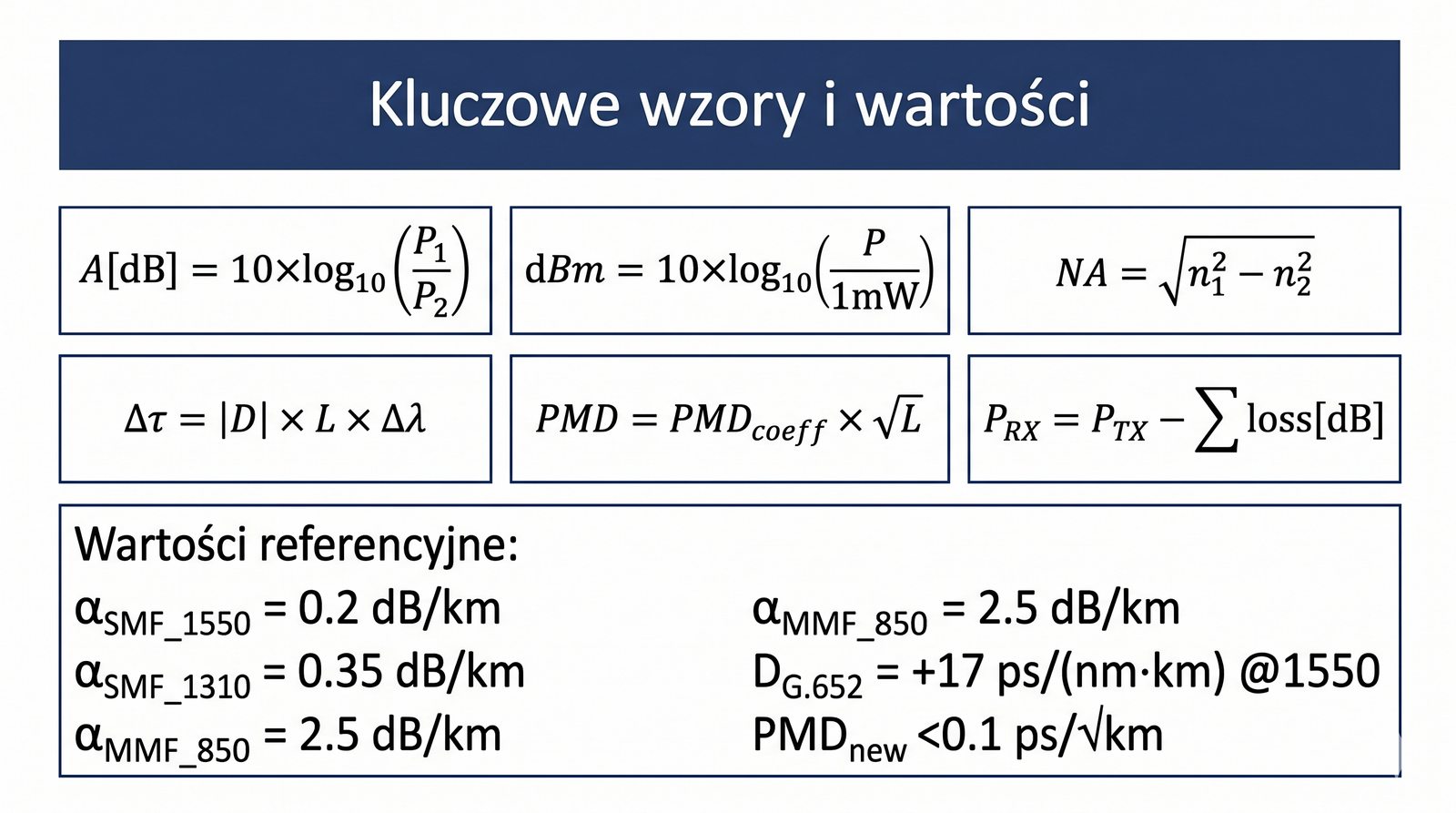

Niniejszy slajd zestawia kluczowe wzory, które każdy inżynier sieci optycznych powinien znać na pamięć: α ∝ 1/λ⁴ (tłumienie Rayleigha), A = α × L (całkowite tłumienie), P_RX = P_TX – Σ (budżet mocy), Δτ = |D| × L × Δλ (poszerzenie z CD) oraz PMD < 0,1 × T_bit (warunek na PMD).

Wzory te pozwalają szybko oszacować, czy dane łącze będzie działać, jakie są jego ograniczenia i jakie komponenty należy dobrać. Są one niezbędnym narzędziem zarówno przy projektowaniu nowych tras, jak i przy diagnozowaniu problemów w istniejących sieciach.

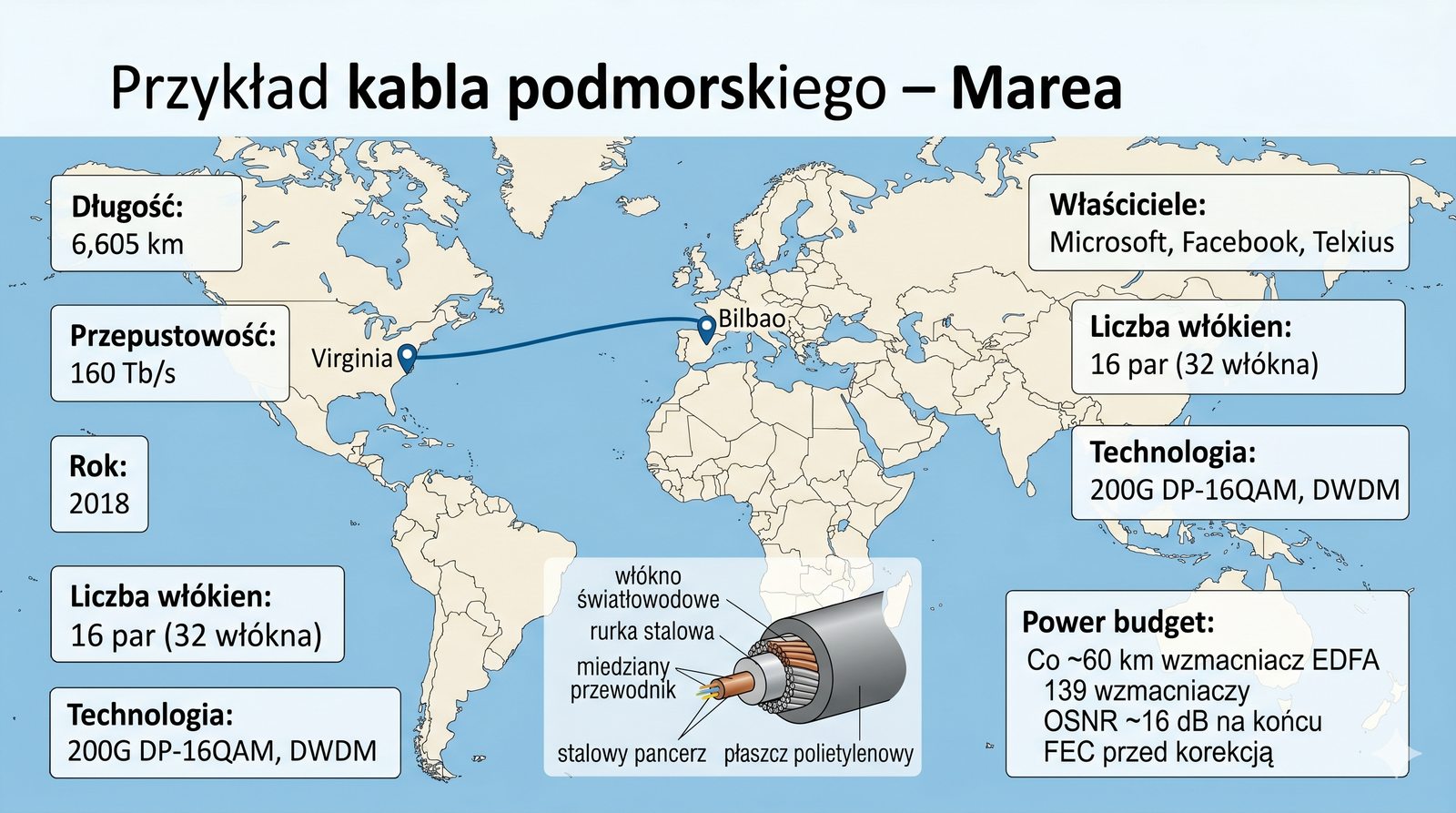

Rozpatrzmy case study kabla podmorskiego o długości 6000 km. Zastosowano w nim włókno G.654 (PSCF – Pure Silica Core Fiber) o wyjątkowo niskim tłumieniu 0,16 dB/km w paśmie C. Wzmacniacze EDFA rozmieszczone są co 60 km, co daje 100 wzmacniaczy na całej trasie.

Tłumienie między wzmacniaczami wynosi 60 × 0,16 = 9,6 dB. Każdy EDFA musi to skompensować z niewielkim zapasem na straty złączy. Przy 100 wzmacniaczach OSNR spada do około 12–14 dB, co przy nowoczesnych kodach korekcyjnych LED-FEC i modulacji 16-QAM jest wystarczające do transmisji 100 Gb/s na kanał.

Prezentacja dotycząca tłumienia w światłowodach dobiegła końca. Kolejna część (część 11) będzie poświęcona reflektometrowi OTDR – jego zasadzie działania, interpretacji wykresów oraz praktycznym zastosowaniom w lokalizacji uszkodzeń i pomiarach jakości spawów.

Zachęcam do samodzielnej pracy: przeliczenia budżetu mocy dla różnych scenariuszy, zapoznania się z normami ITU-T oraz wykonania praktycznych pomiarów w laboratorium. Znajomość omówionych zagadnień jest niezbędna na egzaminie i w przyszłej pracy zawodowej.

Bibliografia obejmuje kluczowe normy i pozycje literaturowe dotyczące transmisji światłowodowej. Normy ITU-T G.652 i G.655 definiują parametry włókien jednomodowych, G.957 określa wymagania dla systemów SDH, a normy ISO 11801 i TIA-568 dotyczą okablowania strukturalnego.

Podręcznik Govinda P. Agrawala "Fiber-Optic Communication Systems" to klasyczna i wyczerpująca pozycja, która szczegółowo omawia wszystkie aspekty transmisji optycznej – od tłumienia i dyspersji, przez wzmacniacze, po systemy DWDM i ograniczenia nieliniowe. Stanowi ona doskonałe uzupełnienie wiedzy z niniejszej prezentacji.
