Niniejsza prezentacja stanowi dziewiąta część cyklu poświęconego pomiarom i diagnostyce sieci komputerowych. Koncentruje się na technologii światłowodowej, która jest obecnie podstawowym medium transmisyjnym w szkieletowych sieciach telekomunikacyjnych na całym świecie. Zaprezentowane zostaną zarówno podstawy teoretyczne działania swiatlowodów, jak i praktyczne aspekty ich instalacji, łączenia oraz pomiarów. Materiał jest przeznaczony dla studentów kierunków informatycznych i telekomunikacyjnych, którzy chcą zrozumieć zasady działania nowoczesnych łączy optycznych. Wiedza ta jest niezbędna każdemu inżynierowi sieciowemu zajmującemu się projektowaniem i utrzymaniem infrastruktury transmisyjnej.

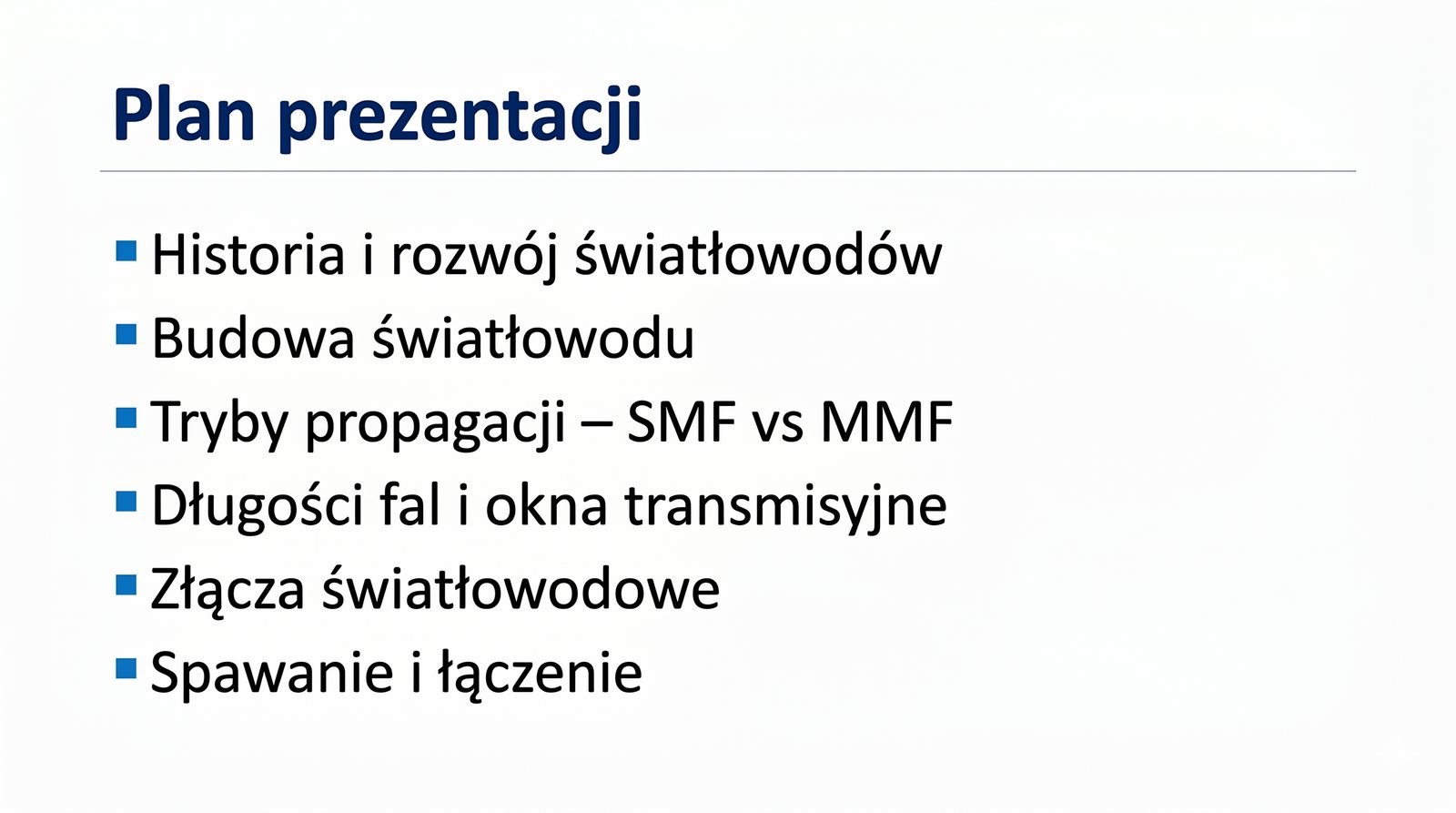

Plan prezentacji obejmuje wszystkie kluczowe zagadnienia związane ze swiatlowodami, począwszy od historii ich powstania, przez budowę, rodzaje, parametry optyczne, aż po metody łączenia i pomiarów. Kazde z wymienionych zagadnień zostanie omówione w sposób przystępny, z licznymi przykladami i odniesieniami do norm branżowych. Szczególny nacisk polożono na zrozumienie róznic pomiędzy wlóknami jednomodowymi i wielomodowymi, które decydują o wyborze odpowiedniego medium do konkretnego zastosowania. W dalszej części omówione zostaną równiez złącza światłowodowe, metody spawania oraz praktyczne aspekty pomiarów.

Charles Kuen Kao był nie tylko naukowcem, ale równiez wizjonerem, który już w latach 60. XX wieku przewidział, że szkło kwarcowe może stać się medium transmisyjnym przyszłości. Jego przełomowa praca z 1966 roku wykazała, że glówna przyczyną wysokiego tłumienia wczesnych swiatlowodów były zanieczyszczenia w szkle, a nie fundamentalne ograniczenia fizyczne. Nagroda Nobla przyznana mu w 2009 roku była wyrazem uznania dla całokształtu prac, które zrewolucjonizowały telekomunikację. Warto pamiętać, że pierwszy swiatlowód o tłumieniu 20 dB/km opracowany przez Corning w 1970 roku miał zaledwie 200 metrów długości, a dziś produkuje się wlókna o długości setek kilometrów.

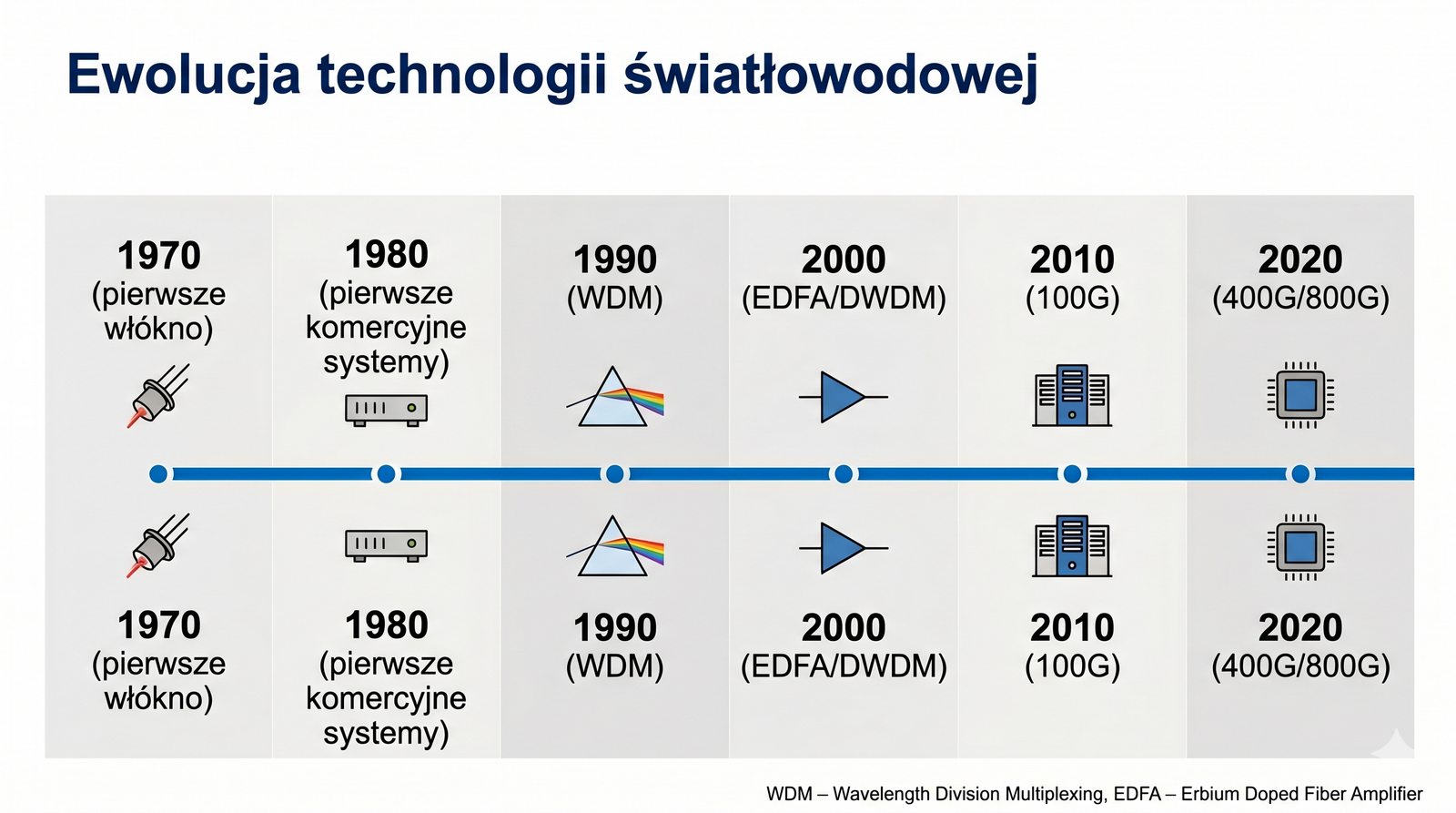

Ewolucja technologii światłowodowej przebiegala niezwykle dynamicznie na przestrzeni pieciu dekad. W latach 70. dominowały wlókna wielomodowe ze zródlami LED, które miały ograniczony zasieg, ale były tańsze w produkcji. Przelom lat 80. to wprowadzenie wlókien jednomodowych i laserów polprzewodnikowych, co umozliwilo transmisję na dystanse dziesiątek kilometrów bez regeneracji. Wynalazek wzmacniacza EDFA w latach 90. zrewolucjonizował technologie WDM, pozwalając na jednoczesną transmisję wielu fal światła w jednym wlóknie. Wspólczesnie osiąga się prędkości 400 Gb/s i 800 Gb/s na pojedynczej fali dzięki zaawansowanym modulacjom, takim jak DP-QPSK i 16-QAM.

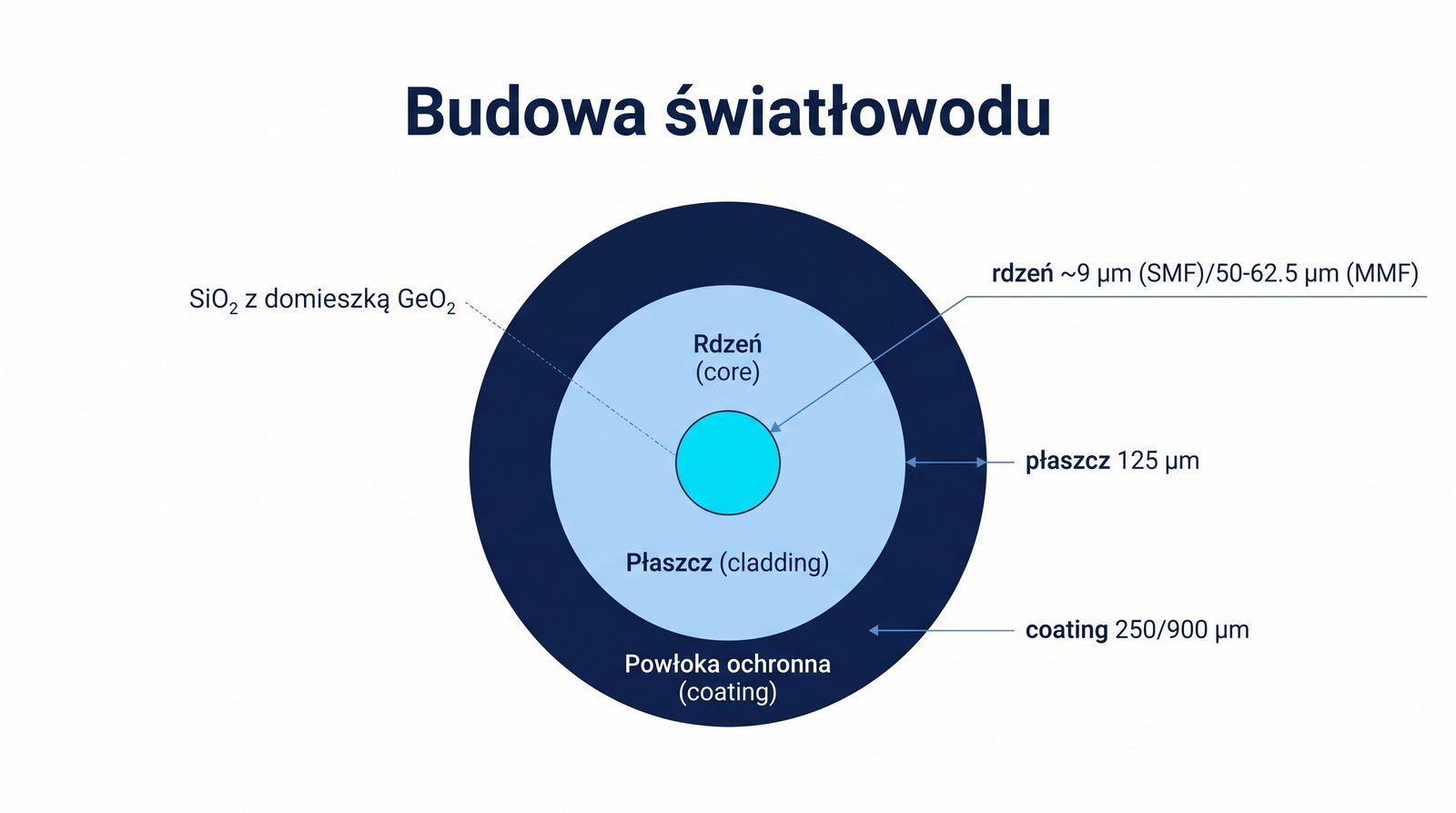

Struktura światłowodu jest precyzyjnie zaprojektowana, aby zapewnić optymalne warunki propagacji światła przy jednoczesnej ochronie mechanicznej. Rdzeń wykonany ze szkła krzemionkowego z domieszkami germanu ma wspólczynnik załamania światła wyższy niż otaczający go płaszcz, co jest kluczowe dla zjawiska całkowitego wewnętrznego odbicia. Plaszcz, mimo ze ma średnicę 125 mikrometrów, jest w stanie wytrzymać naprężenia do 100 kpsi dzięki procesowi wyżarzania podczas produkcji. Powłoka akrylowa nakładana jest dwuwarstwowo - miększa warstwa wewnętrzna pełni funkcję amortyzatora, a twardsza zewnętrzna chroni przed uszkodzeniami mechanicznymi.

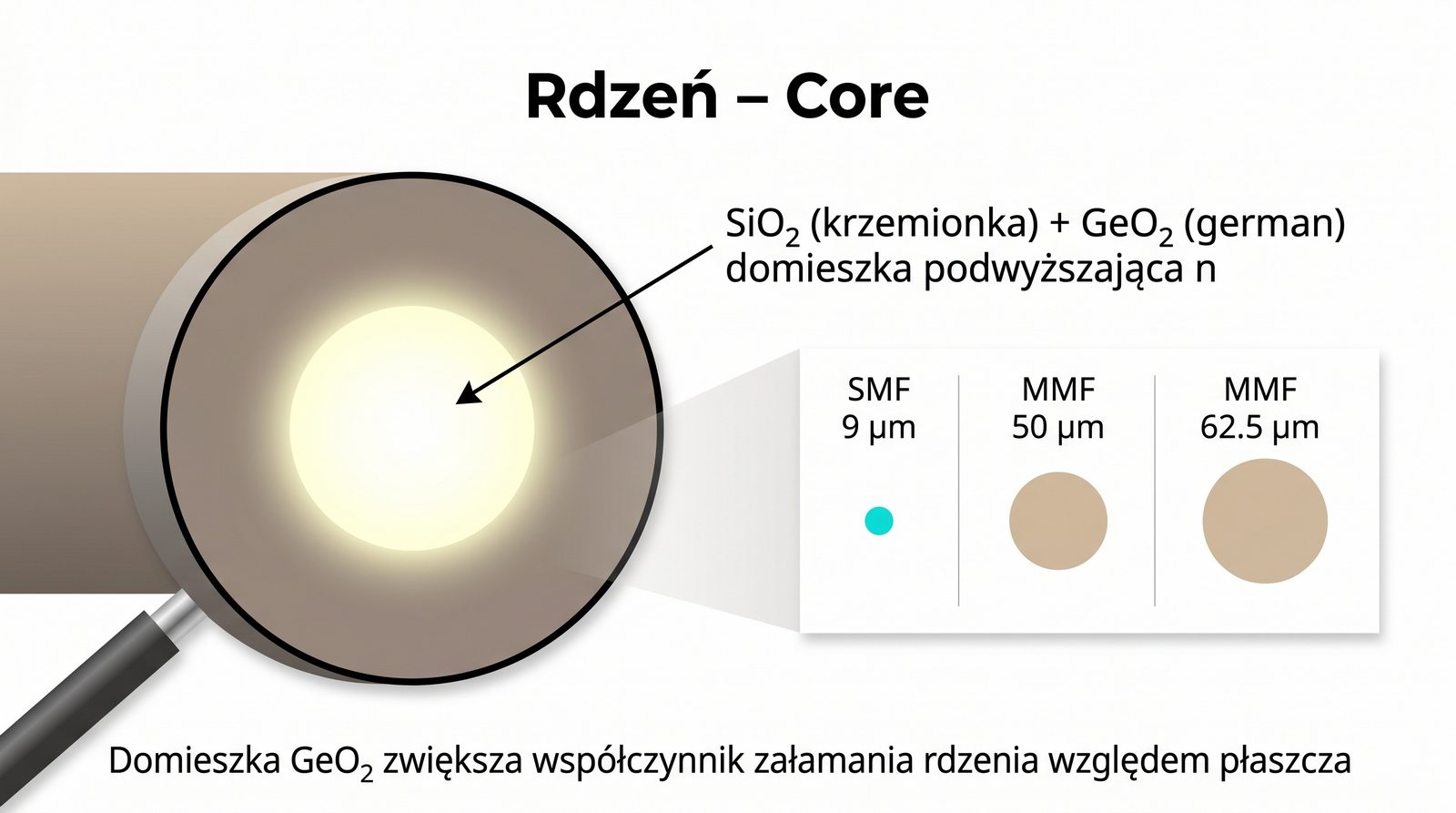

Rdzeń światłowodu stanowi jego najbardziej krytyczny element, ponieważ to właśnie w nim propaguje się światło. Domieszka germanu (GeO2) do czystej krzemionki (SiO2) podnosi wspólczynnik załamania rdzenia, co umożliwia uzyskanie odpowiedniej róznicy wspólczynników między rdzeniem a płaszczem. W przypadku wlókien SMF średnica rdzenia wynosi zaledwie 8-10 mikrometrów, co stanowi wyzwanie przy ich produkcji i łączeniu - wymagana jest precyzja rzędu mikrometra. Wlókna MMF o średnicy 50 lub 62,5 mikrometra są łatwiejsze w produkcji i łączeniu, ale płacą za to dyspersja międzymodowa.

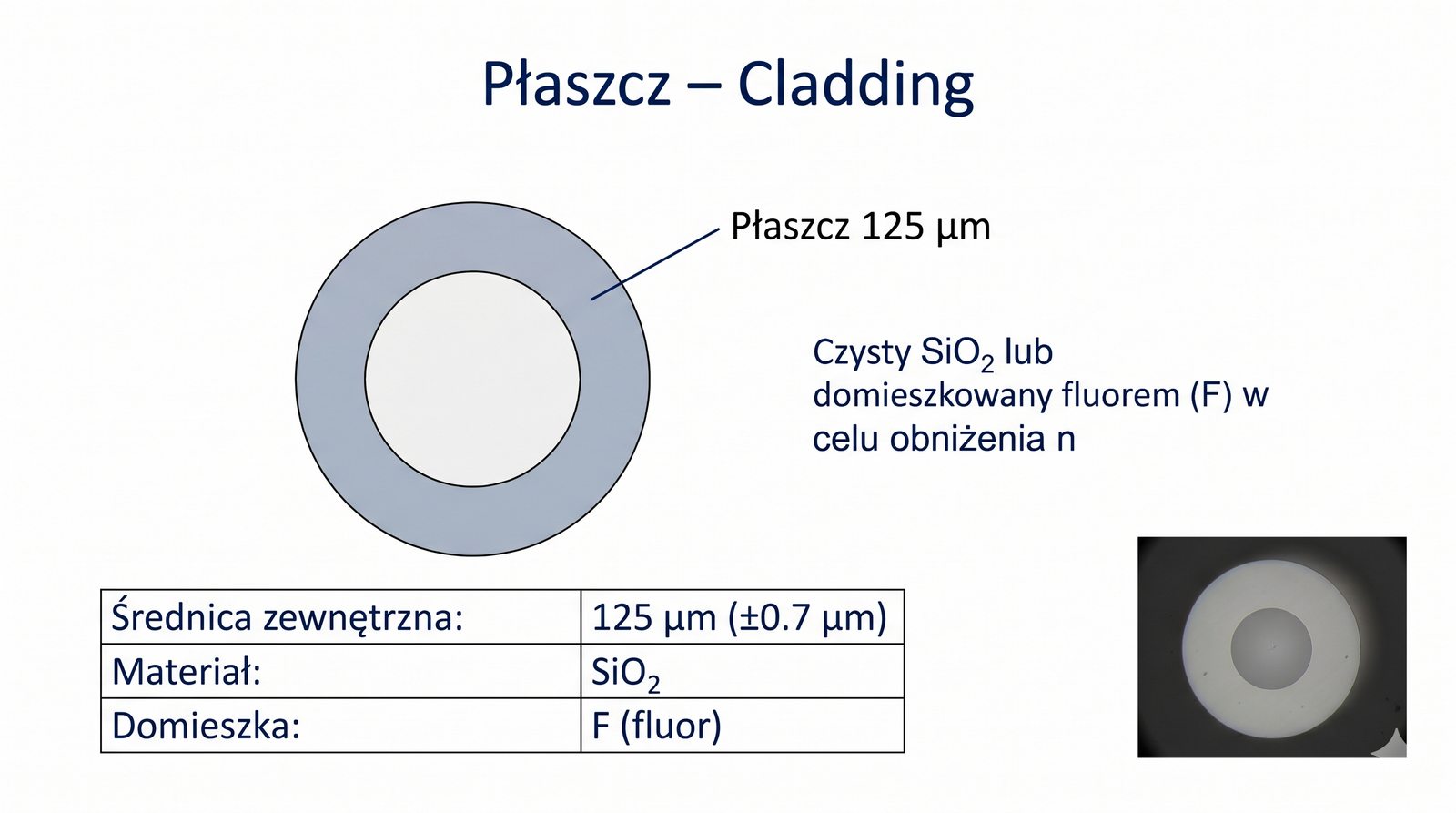

Plaszcz optyczny pełni funkcję nie tylko ochronna, ale przede wszystkim optyczna - jego wspólczynnik załamania jest celowo nizszy od wspólczynnika rdzenia, co stwarza warunki do całkowitego wewnętrznego odbicia. Róznica wspólczynników załamania (delta) dla wlókien SMF wynosi około 0,36%, co jest wartością bardzo mała, ale wystarczajaca do prowadzenia światła. W produkcji płaszcza stosuje się domieszki fluoru, które obnizaja wspólczynnik załamania czystej krzemionki. Jakosc powierzchni płaszcza ma ogromny wplyw na tłumienie światłowodu - wszelkie mikrorysy czy zanieczyszczenia mogą powodować dodatkowe straty światła.

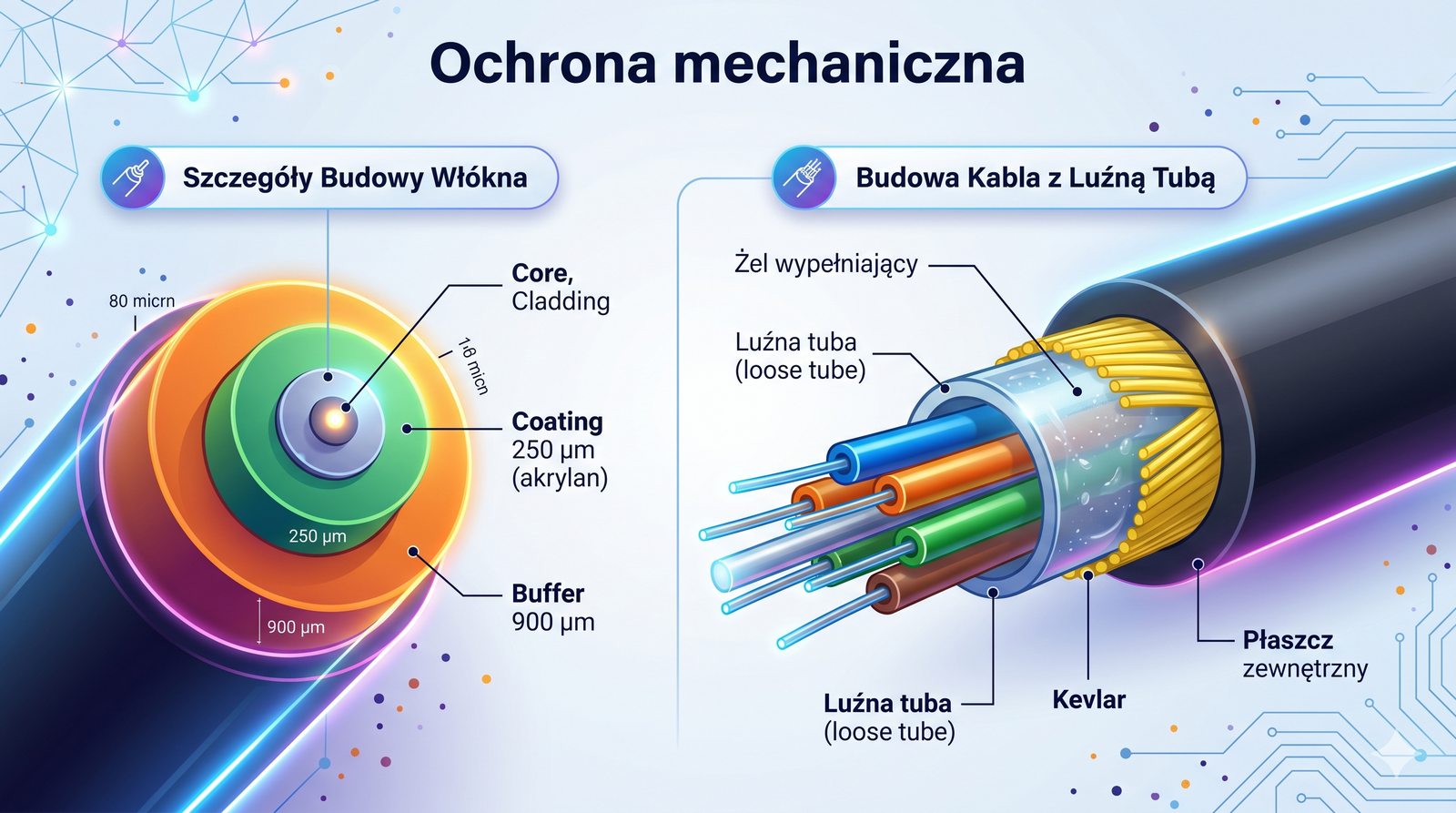

Powłoka ochronna (coating) jest nakładana na swiezowytlaczany swiatlowód bezpośrednio po wyciagnieciu z preformy, jeszcze przed nawinieciem na szpule. Proces ten odbywa się w specjalnych wiezach ciagnacych o wysokosci nawet 30 metrów, gdzie szkło jest podgrzewane do temperatury około 2000 stopni Celsjusza. Akryl uzywany do produkcji powłoki utwardza się promieniowaniem UV w czasie kilku milisekund, co pozwala na produkcje z prędkością kilkudziesieciu metrów na sekunde. W kablach typu loose tube wlókna są ulozone luzem w zelu hydrofobowym, który zapobiega przedostawaniu się wilgoci i amortyzuje naprężenia mechaniczne.

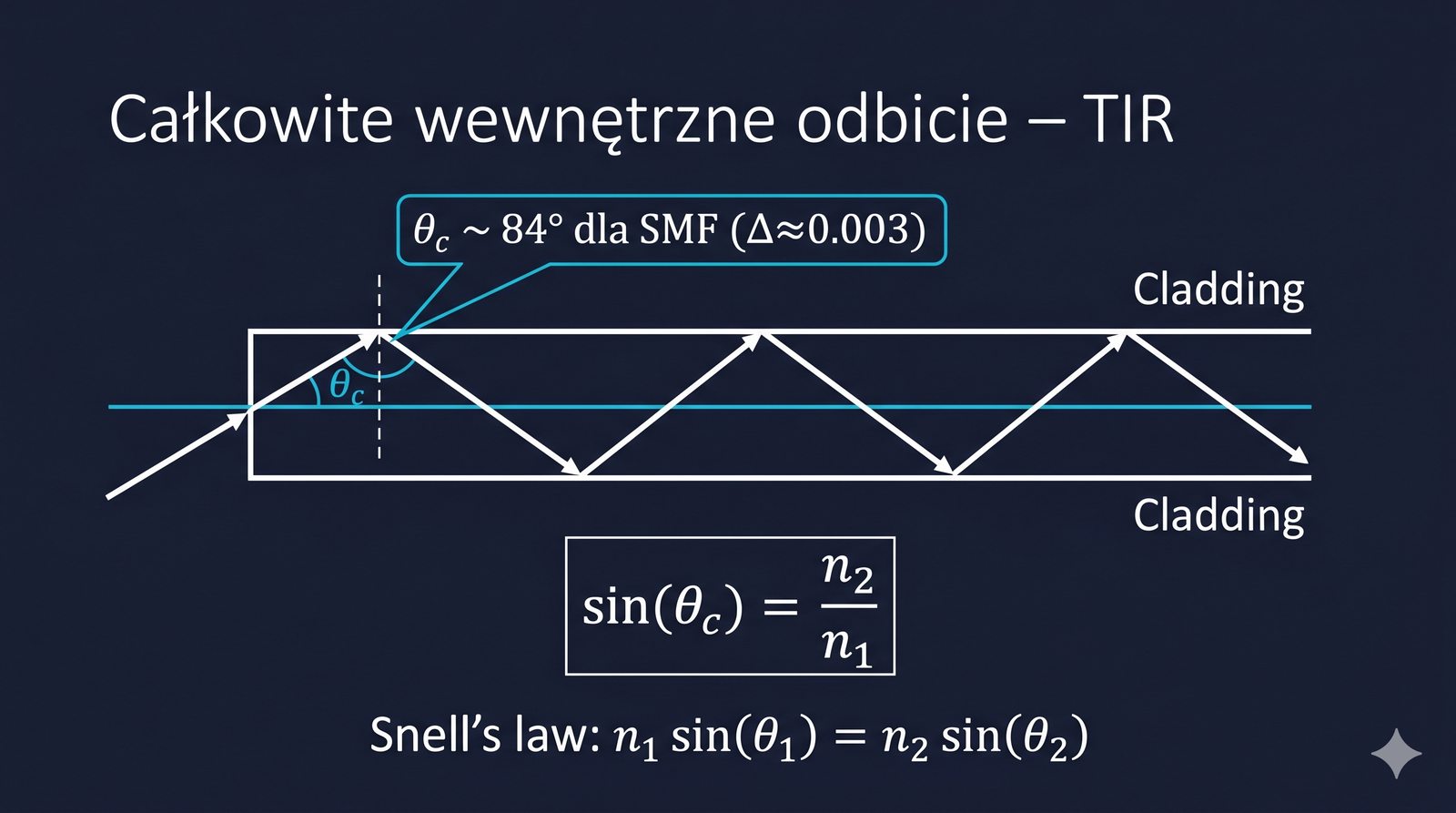

Całkowite wewnętrzne odbicie (TIR) jest zjawiskiem fizycznym polegającym na tym, że promień światła padający na granicę dwóch osrodków optycznych pod kątem większym niż kąt krytyczny ulega całkowitemu odbiciu, a nie załamaniu. Kąt krytyczny jest wyznaczany przez stosunek wspólczynników załamania obu osrodków i dla typowych swiatlowodów wynosi około 84 stopnie. Oznacza to, że promienie światła mogą odbijać się od ścian rdzenia pod bardzo małymi kątami, co umożliwia propagację na duże odległości. W praktyce w światłowodach jednomodowych promień światła jest prowadzony prawie równolegle do osi wlókna, ponieważ średnica rdzenia jest tylko nieznacznie większa od długości fali.

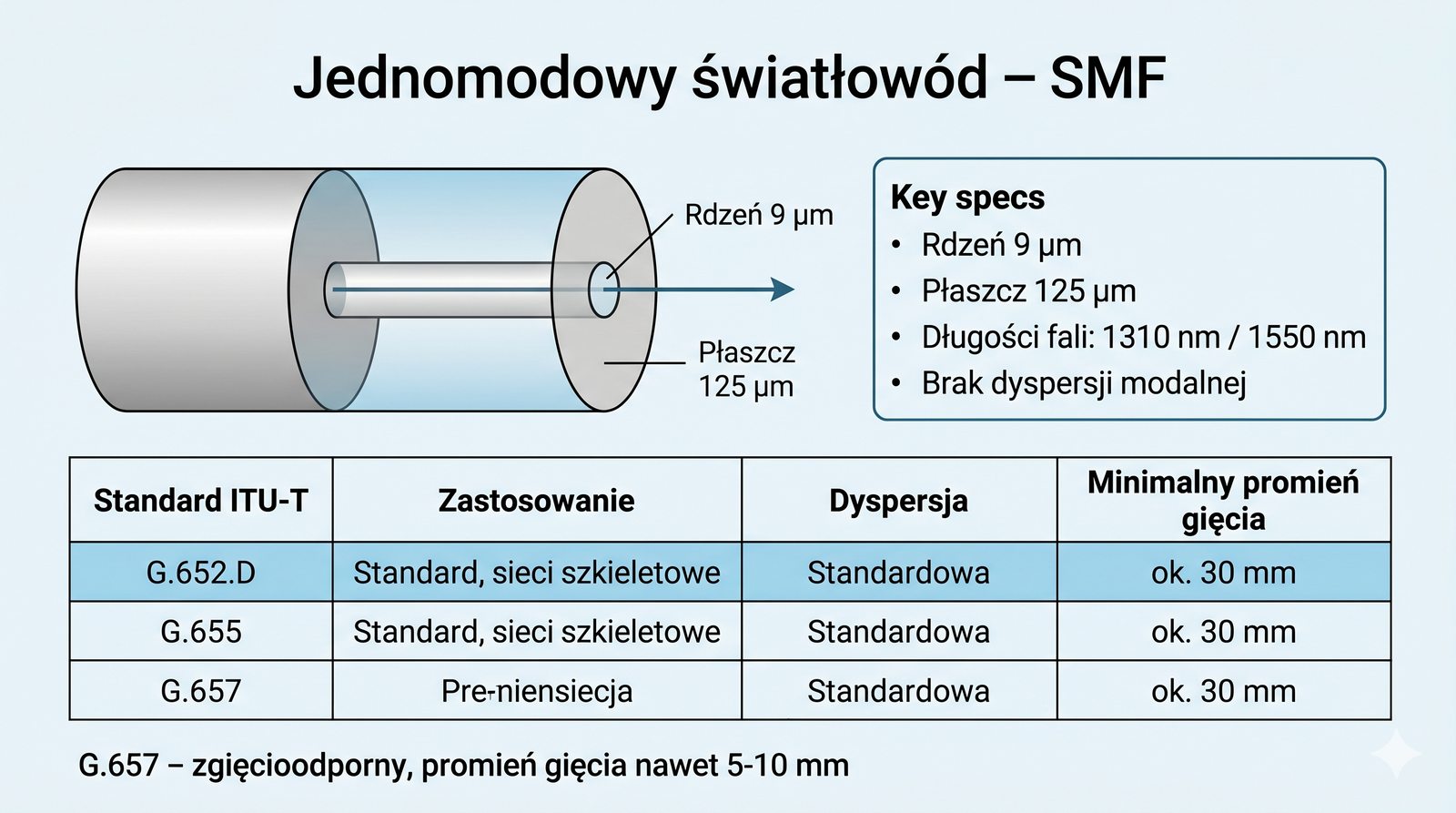

Wlókna jednomodowe SMF (Single-Mode Fiber) stanowią obecnie standard w sieciach szkieletowych i dostepowych na całym świecie. Ich niewatpliwa zaleta jest brak dyspersji międzymodowej, która w wlóknach wielomodowych ogranicza zarówno przepustowość, jak i maksymalny zasieg transmisji. Standard G.652 jest najbardziej rozpowszechnionym typem wlókna SMF, stosowanym zarówno w sieciach metropolitalnych, jak i w łączach podmorskich. G.657 to wariant wlókna jednomodowego o zwiększonej odporności na zginanie, zaprojektowany specjalnie do instalacji w budynkach mieszkalnych (FTTH) i ciasnych przestrzeniach, gdzie promień zgiecia musi byc mniejszy niż standardowe 30 mm.

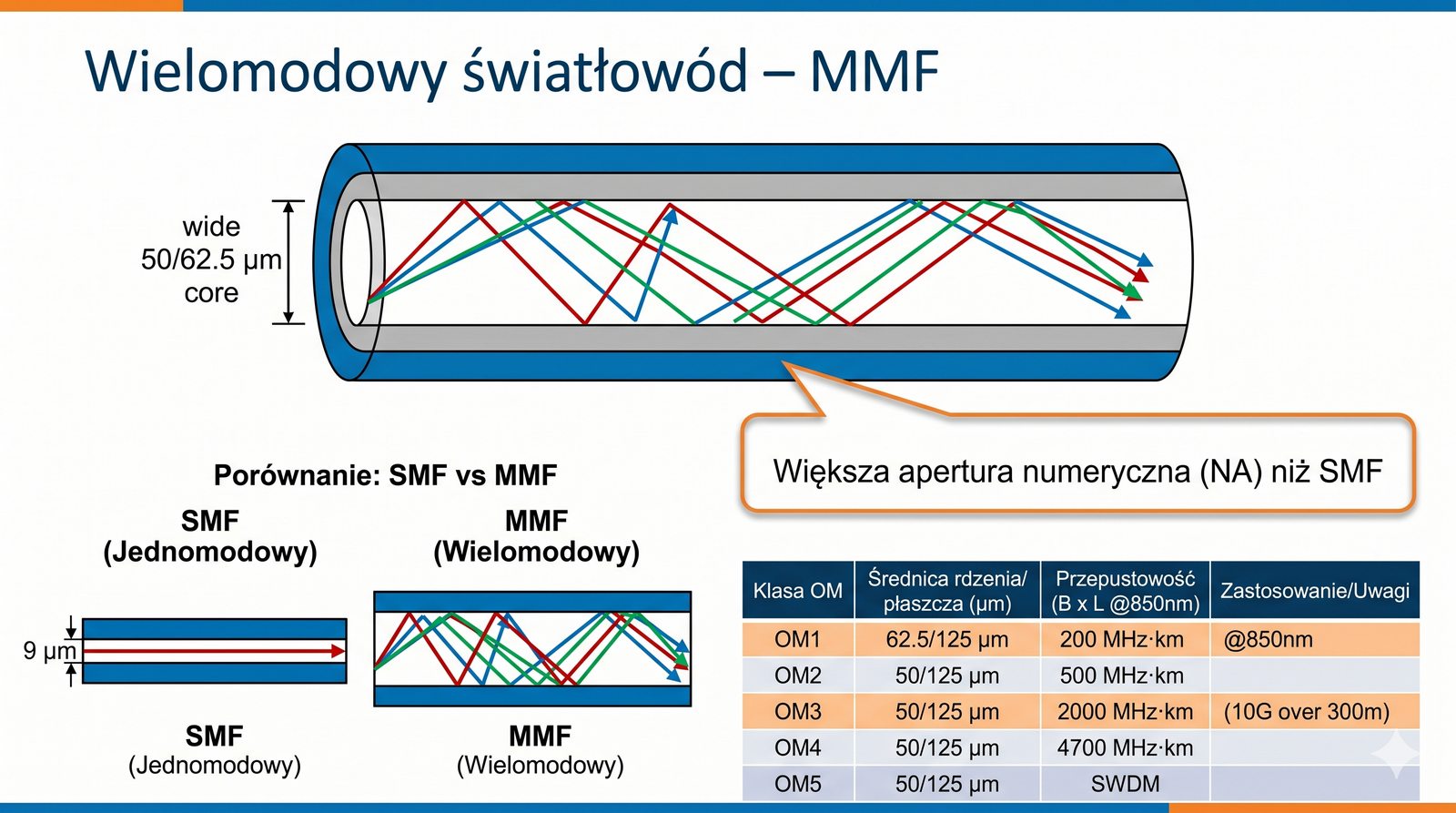

Wlókna wielomodowe MMF znajdują zastosowanie przede wszystkim w sieciach lokalnych, wewnatrz budynków oraz w centrach danych, gdzie dystanse są stosunkowo krótkie. Klasa OM3 została wprowadzona w 2002 roku jako pierwszy standard wlókna MMF zoptymalizowany dla laserów VCSEL (Vertical-Cavity Surface-Emitting Laser) pracujacych na długości fali 850 nm. OM4 jest ulepszeniem OM3, oferujacym dwukrotnie większa przepustowość modalna, co przeklada się na dluzsze zasiêgi przy wyższych predkosciach. Najnowsza klasa OM5 (WBMMF) została zaprojektowana do transmisji z podzialem długości fali (SWDM), wykorzystując cztery fale w zakresie 850-950 nm.

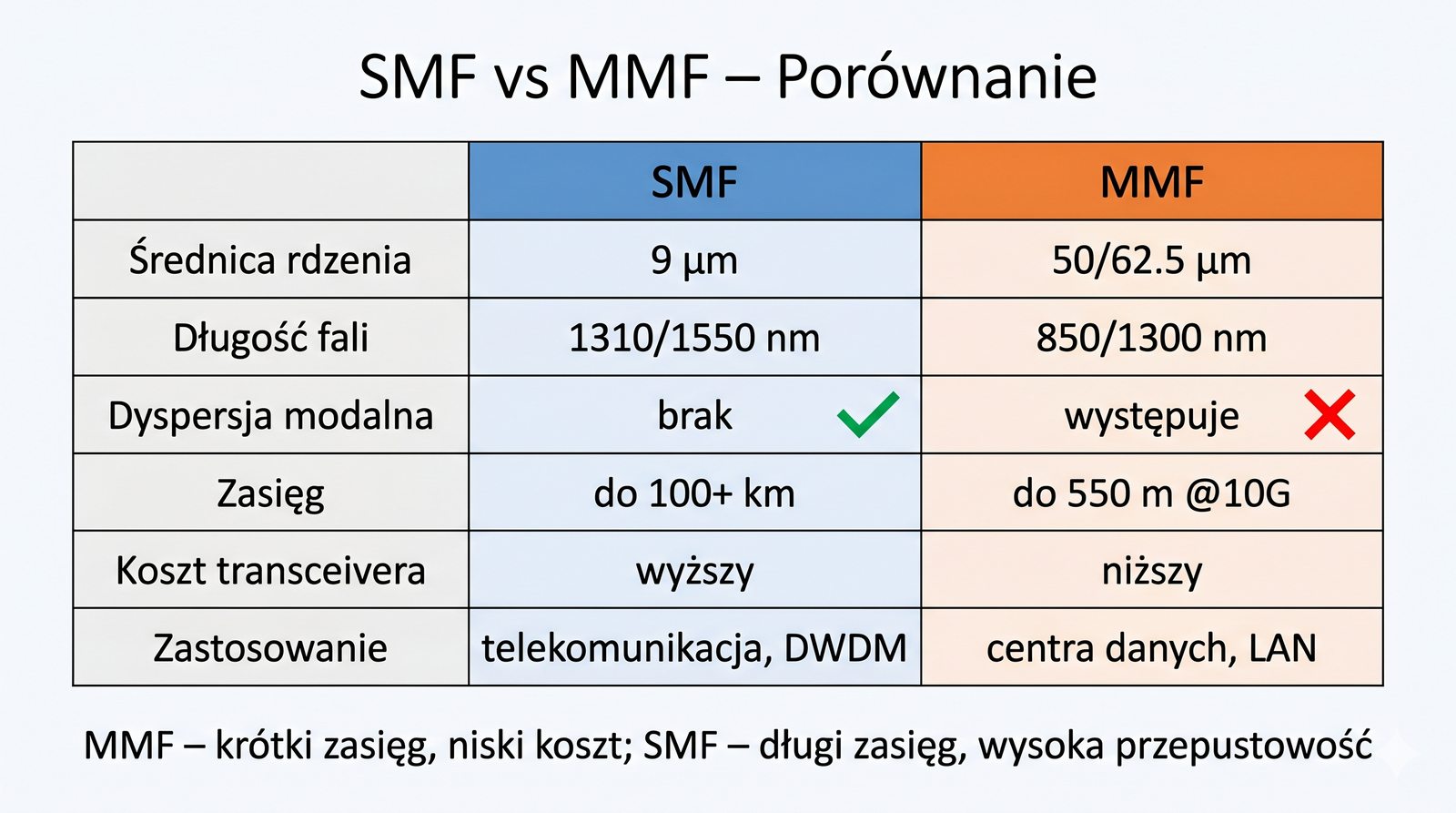

Wybór między wlóknem jednomodowym a wielomodowym zalezy przede wszystkim od przewidywanych odległości transmisji, wymaganej przepustowości oraz budżetu na transceivery. Wlókna SMF, mimo wyższych kosztów nadajników (lasery DFB), oferuja nieporównywalnie większe mozliwosci rozbudowy - to samo wlókno może dziś pracowac z prędkością 10 Gb/s, a jutro 400 Gb/s po wymianie transceiverów. Dla sieci lokalnych i campusowych, gdzie odległości nie przekraczaja 300-500 metrów, wlókna MMF z transceiverami VCSEL wciąż stanowią ekonomicznie opłacalne rozwiązanie. W nowoczesnych instalacjach dominuje jednak SMF ze względu na przyszlosciowosc.

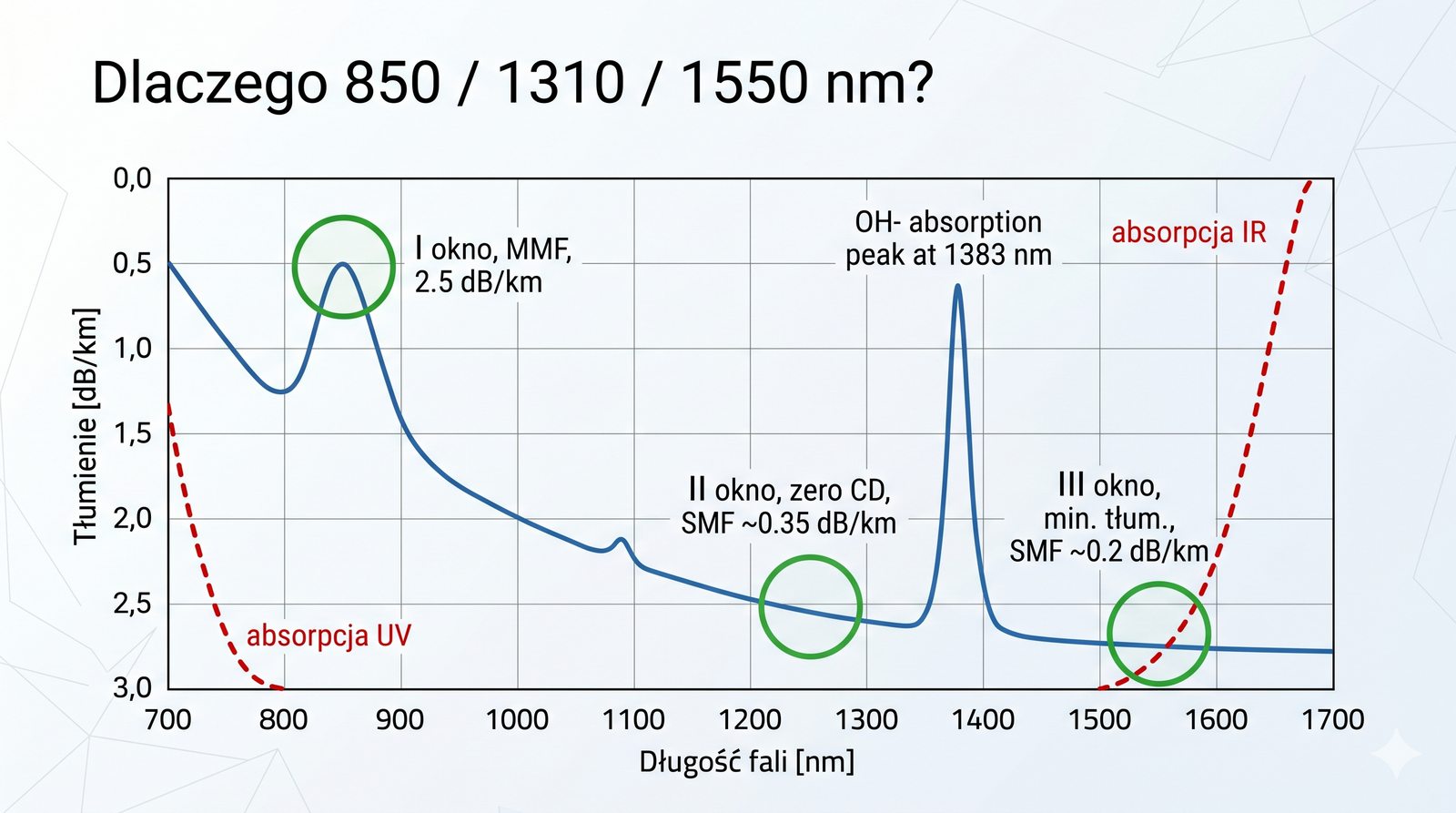

Wybór długości fali 850, 1310 i 1550 nm nie jest przypadkowy - wynika bezpośrednio z właściwości optycznych szkła krzemionkowego oraz dostępności odpowiednich zródel i detektorów światła. Długość fali 850 nm leży w zakresie bliskiej podczerwieni i jest wykorzystywana glównie w łączach krótkodystansowych z użyciem tanich zródel GaAs. 1310 nm to punkt zerowej dyspersji chromatycznej w standardowych wlóknach SMF G.652. 1550 nm zapewnia minimalne tłumienie w szkle kwarcowym, wynoszące zaledwie 0,2 dB/km, co czyni te długość fali idealna do transmisji dalekosieżnych, zwłaszcza w połączeniu ze wzmacniaczami EDFA.

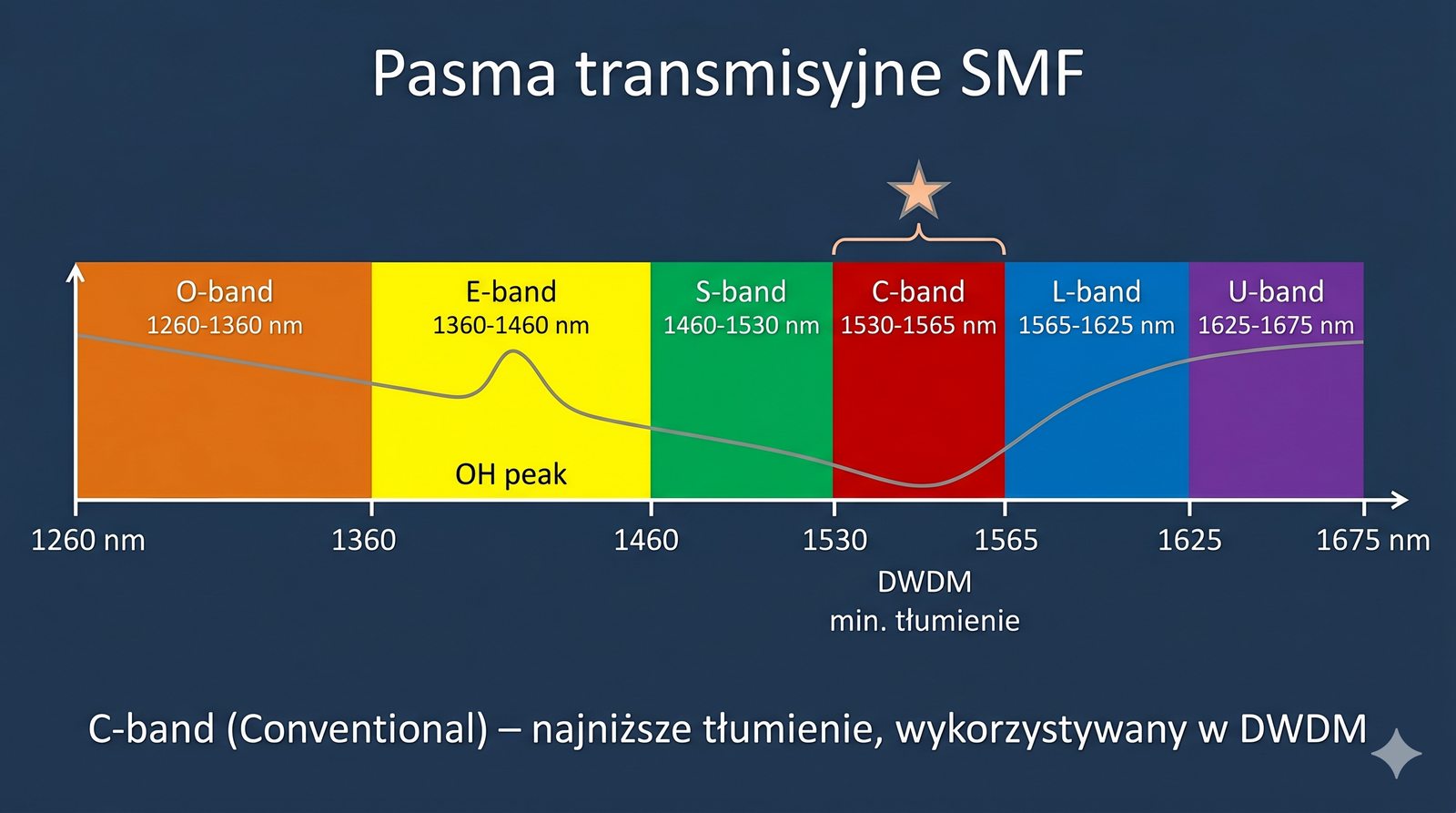

Podzial na pasma transmisyjne O, E, S, C, L i U został ustandaryzowany przez ITU-T w celu jednoznacznego okreslenia zakresów długości fal uzywanych w telekomunikacji światłowodowej. Pasmo C (Conventional) w zakresie 1530-1565 nm jest najwazniejszym pasmem dla systemów DWDM, ponieważ pokrywa się z pasmem wzmocnienia wzmacniaczy EDFA. Pasmo L (Long) jest wykorzystywane w rozszerzonych systemach DWDM, gdzie liczba kanalów może siegac 96 i więcej przy odstepie 50 GHz między falami. Pasmo O (Original) było historycznie pierwszym pasmem uzywanym w światłowodach, ponieważ w przypadku standardowych wlókien G.652 wystepuje w nim zerowa dyspersja chromatyczna.

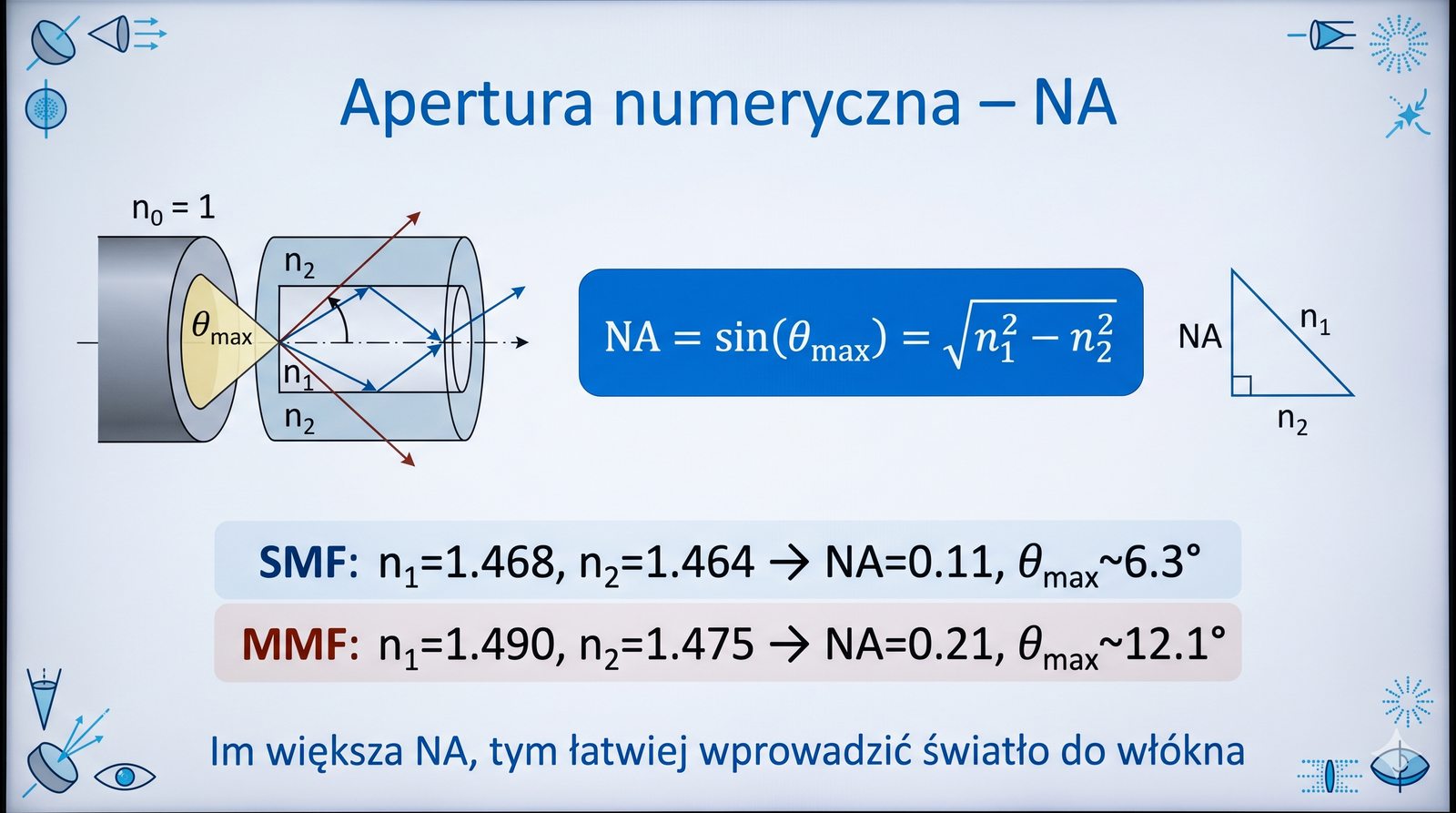

Apertura numeryczna (NA) jest jednym z najwazniejszych parametrów światłowodu, okreslajacym jego zdolnosc do przechwytywania i prowadzenia światła. Wartosc NA można obliczyc na podstawie wspólczynników załamania rdzenia (n1) i płaszcza (n2) za pomocą wzoru NA = (n1^2 - n2^2)^(1/2). Dla wlókien jednomodowych typowa wartosc NA wynosi około 0,12, co przeklada się na kąt akceptancji około 7 stopni. Wlókna wielomodowe maja większa NA (0,2-0,275), co ulatwia sprzezenie światła, ale jednocześnie zwiększa dyspersje międzymodowa. Apertura numeryczna ma bezposredni wplyw na projektowanie systemów transmisyjnych.

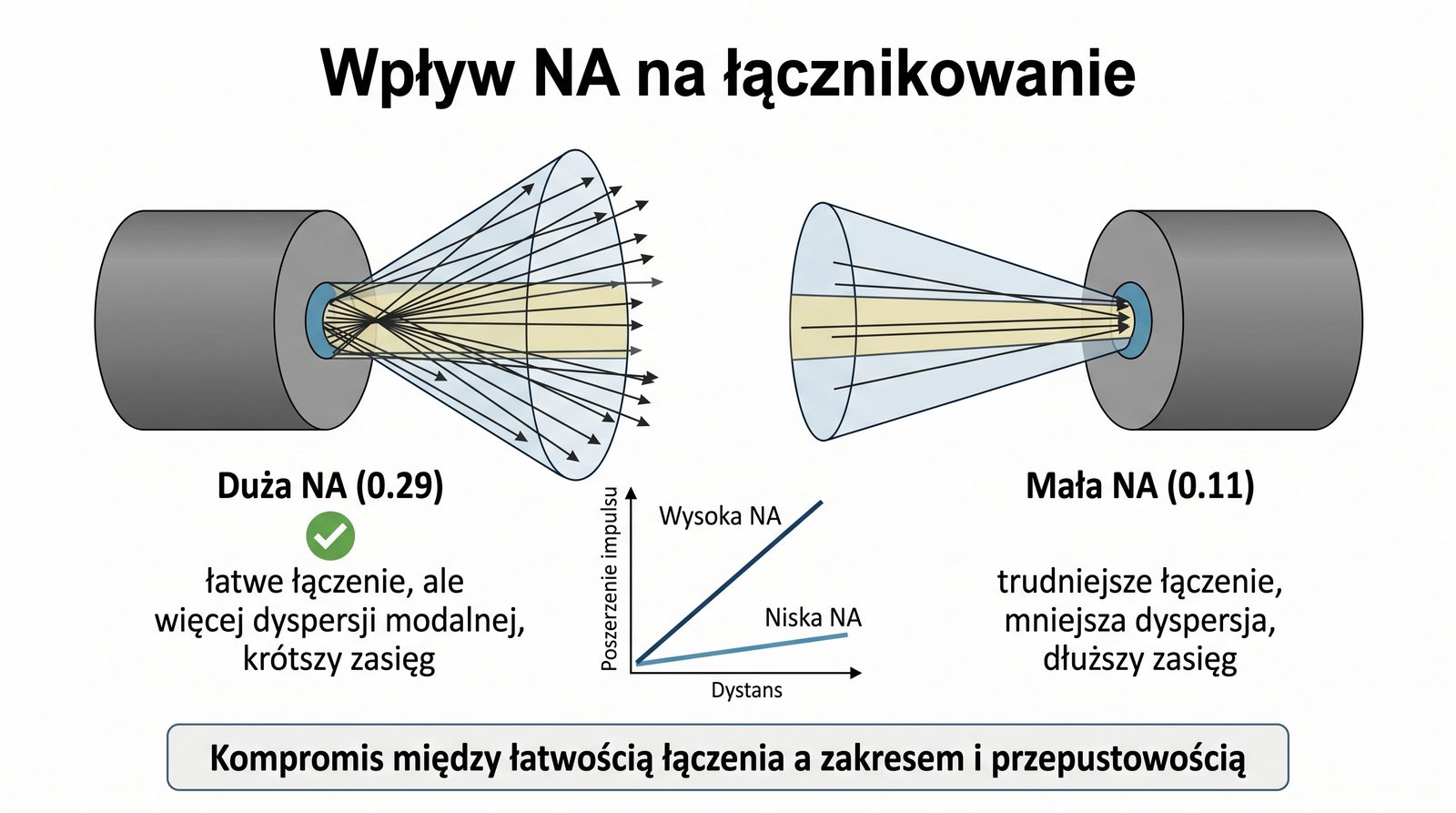

Dopasowanie apertury numerycznej (NA matching) między zródlem światła a światłowodem jest krytyczne dla minimalizacji strat sprzezenia. Jesli zródlo światła (np. LED, laser) ma większa NA niż swiatlowód, część światła nie trafi do rdzenia i zostanie stracona. Niedopasowanie NA jest szczególnie widoczne przy próbie łączenia wlókien o róznych typach - na przykład MMF (NA=0,275) ze SMF (NA=0,12) powoduje straty sprzezenia rzędu 5-7 dB. Dopasowanie NA jest ważne równiez w kontekscie pomiarów OPM i OTDR, gdzie niedopasowanie może powodować bledy pomiarowe.

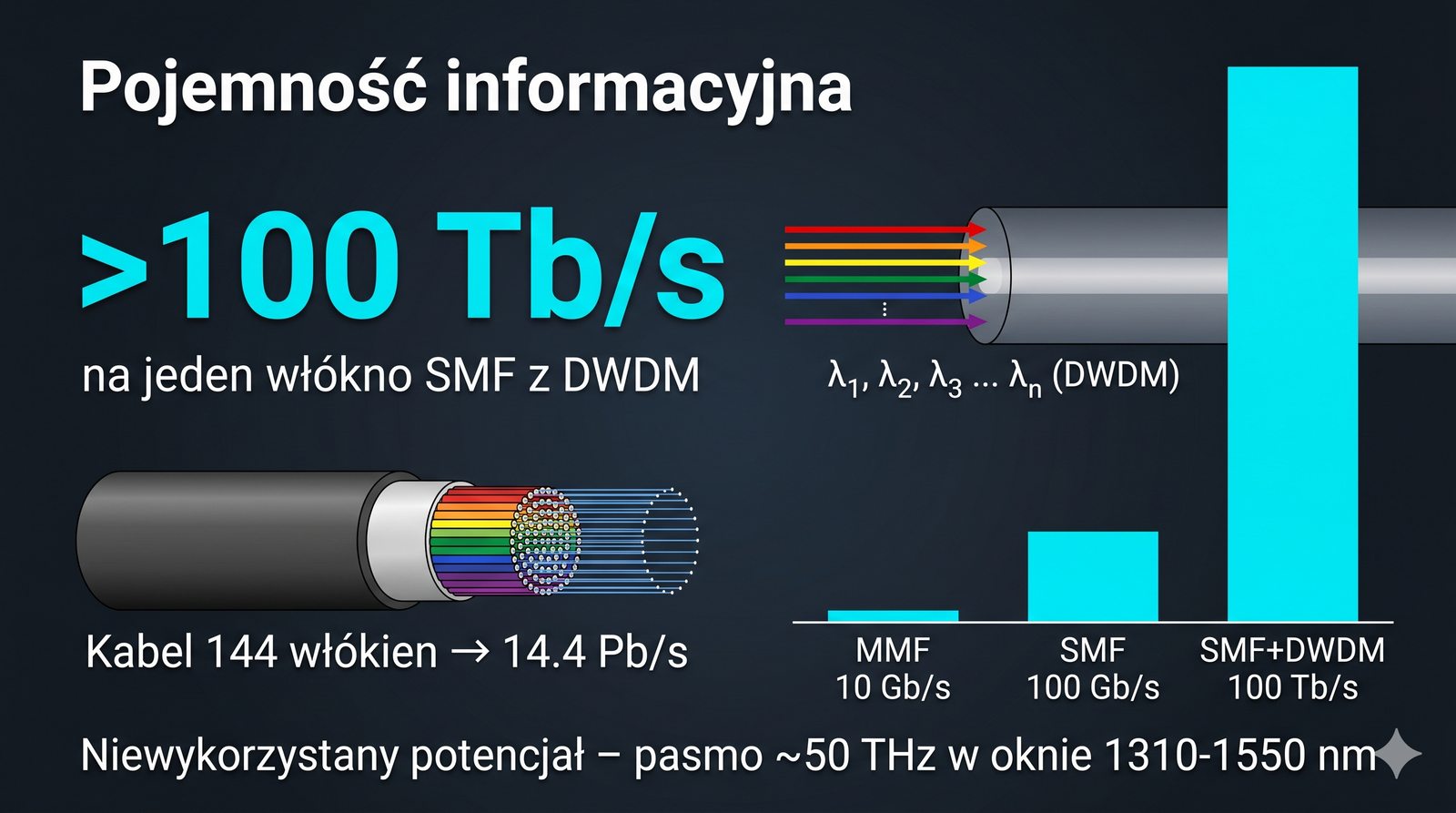

Ogromna przepustosc swiatlowodów wynika z kilku czynników: szerokiego pasma optycznego (rzędu 10 THz), mozliwosci multipleksacji fal (WDM) oraz niskiego tłumienia pozwalajacego na transmisję na duże odległości. Rekordowe osiągnięcie japonskiego NICT z 2022 roku (1,53 Pb/s) zostało uzyskane dzięki wykorzystaniu 184 fal w systemie DWDM (C+L band) z modulacja 16-QAM. Dla porównania, całe globalne przesylanie danych w internecie w 2020 roku szacowano na około 500 Tb/s. W praktyce komercyjne systemy transmisyjne wykorzystuja od 40 do 96 fal DWDM, osiągając przeplywnosci do 30 Tb/s na pare wlókien.

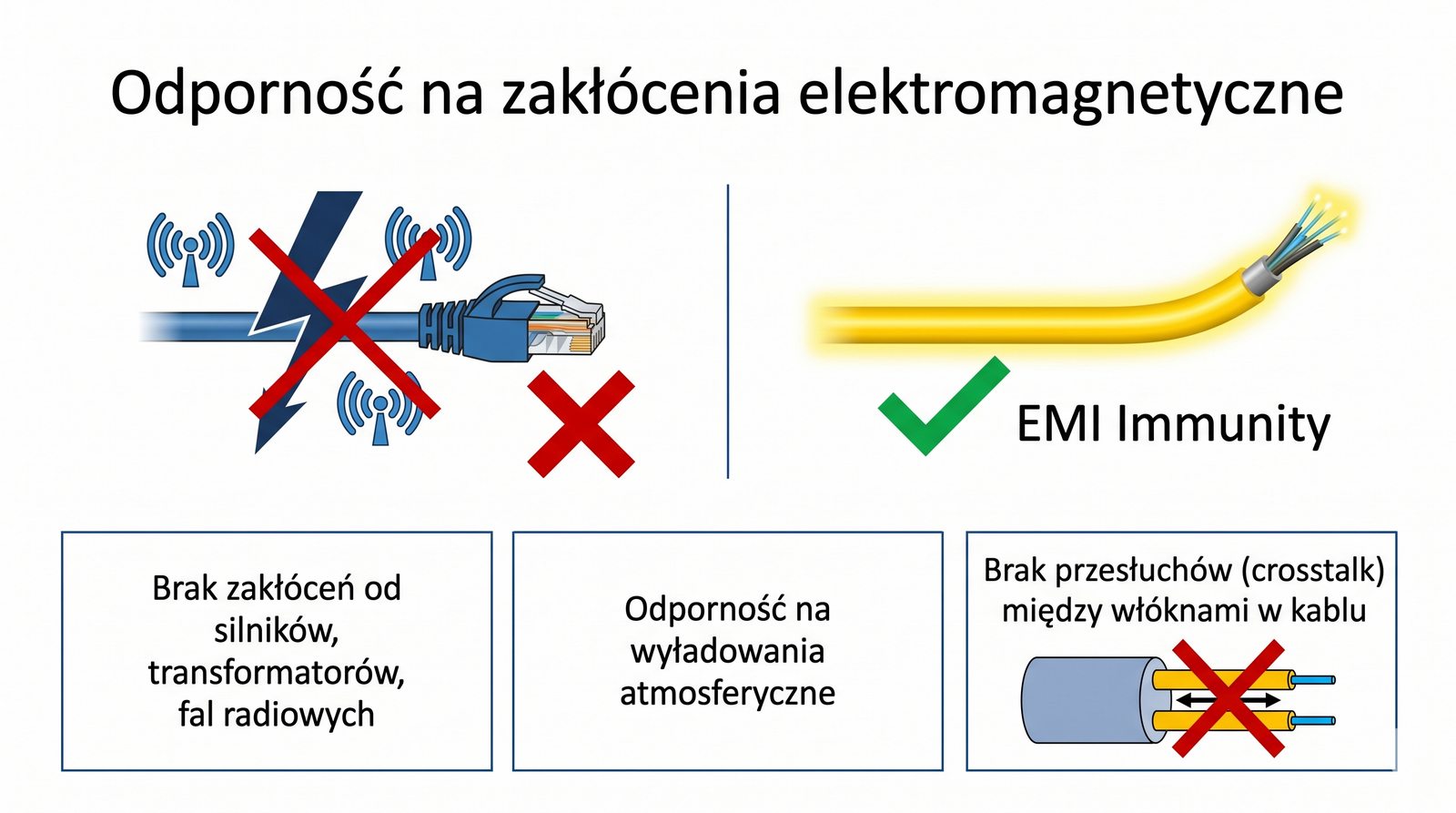

Odporność swiatlowodów na zaklócenia elektromagnetyczne wynika z samej fizyki - światło jako fala elektromagnetyczna o częstotliwości rzędu 200 THz nie jest zaklócane przez pola o częstotliwościach rzędu kHz czy MHz. W zastosowaniach przemysłowych światłowody są preferowane w środowiskach o dużym poziomie zaklócen elektromagnetycznych, takich jak hale produkcyjne z silnikami czy piece indukcyjne. Izolacja galwaniczna zapewniana przez światłowody jest szczególnie ważna w aplikacjach medycznych oraz w sieciach łączących budynki narażone na wyładowania atmosferyczne. Brak przesluchów między wlóknami w kablu wielowióknowym pozwala na niezależna transmisję na każdym wlóknie.

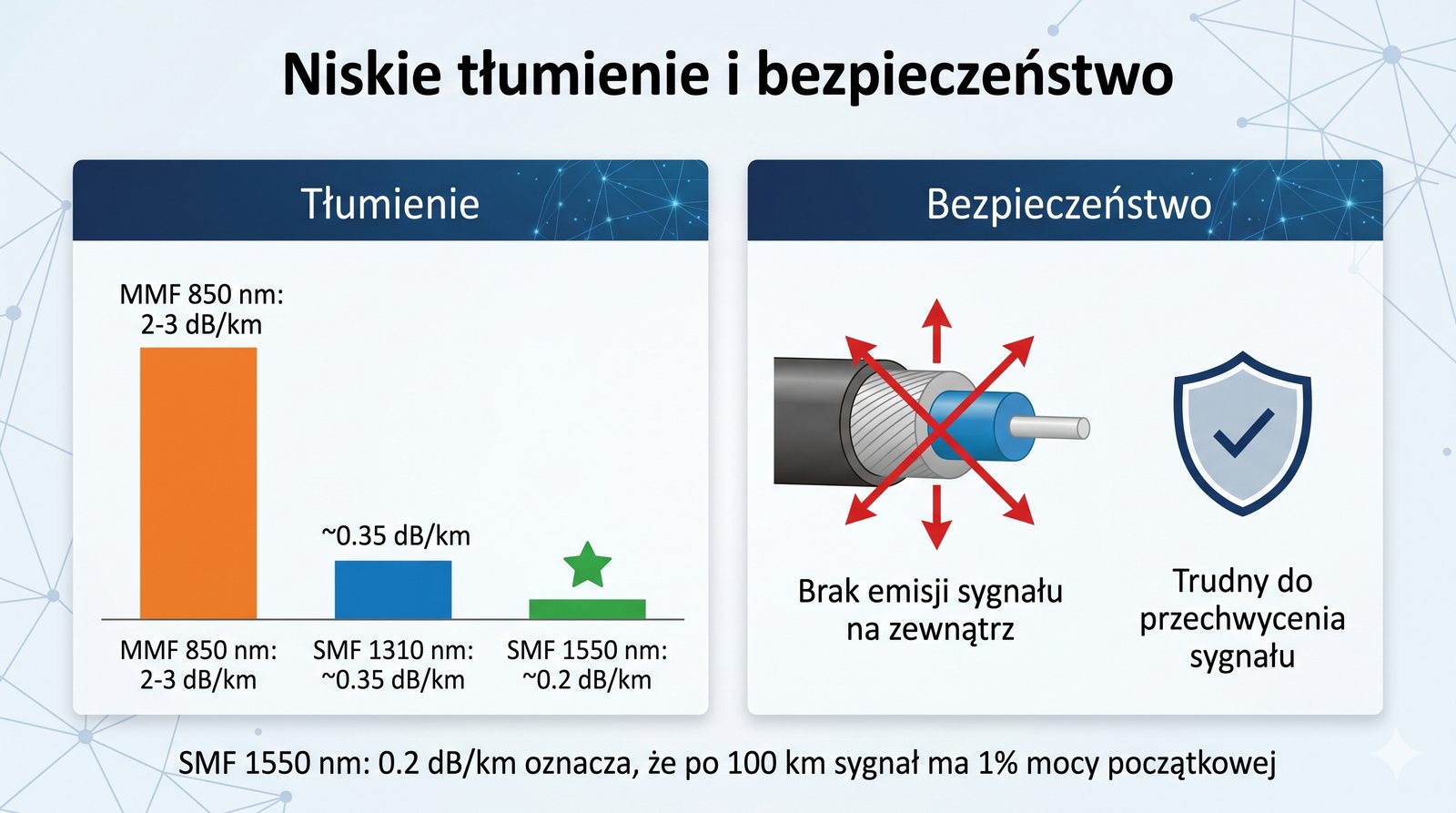

Niskie tłumienie swiatlowodów jest ich kluczowa przewaga nad kablami miedzianymi, szczególnie w aplikacjach wymagajacych transmisji na odległości większe niż 100 km. Dla porównania, typowy kabel koncentryczny stosowany w telekomunikacji ma tłumienie około 20 dB/km przy częstotliwości 100 MHz. W światłowodzie SMF przy długości fali 1550 nm tłumienie wynosi zaledwie 0,2 dB/km, czyli po 100 km sygnał jest tlumiony tylko o 20 dB. Bezpieczenstwo transmisji w światłowodach wynika z braku emisji promieniowania elektromagnetycznego - w przeciwienswie do kabli miedzianych, które działają jak anteny. Podsluchanie światłowodu wymaga fizycznego wtargniecia w tor optyczny, co jest latwe do wykrycia za pomocą OTDR.

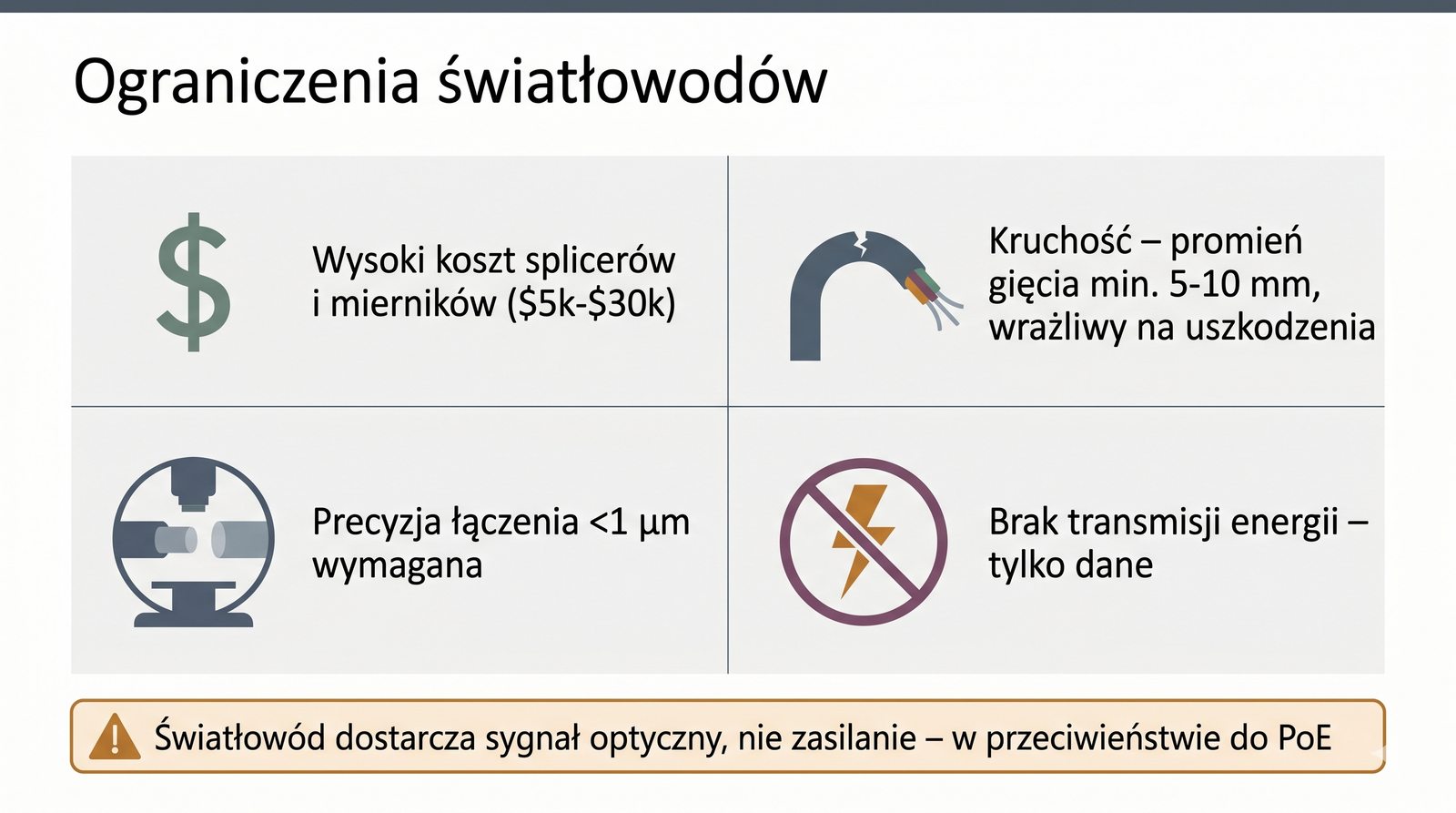

Mimo licznych zalet technologie optyczne maja równiez istotne ograniczenia, które należy uwzgledniac przy projektowaniu i eksploatacji sieci. Koszt specjalistycznego sprzetu pomiarowego, takiego jak reflektometr OTDR, spawarka światłowodowa czy miernik mocy optycznej (OPM), może siegac kilkudziesieciu tysiecy zlotych. Kruchosc szklanych wlókien wymaga szczególnej ostroznosci podczas instalacji - minimalny promień zgiecia dynamicznego dla typowego kabla wynosi 20-krotnosc jego średnicy. Precyzja wymagana podczas spawania (ponizej 1 mikrometra) sprawia, że operator spawarki musi posiadac odpowiednie przeszkolenie. Swiatlowody nie przesylaja energii elektrycznej, co oznacza koniecznosc zasilania wzmacniaczy EDFA co 50-100 km.

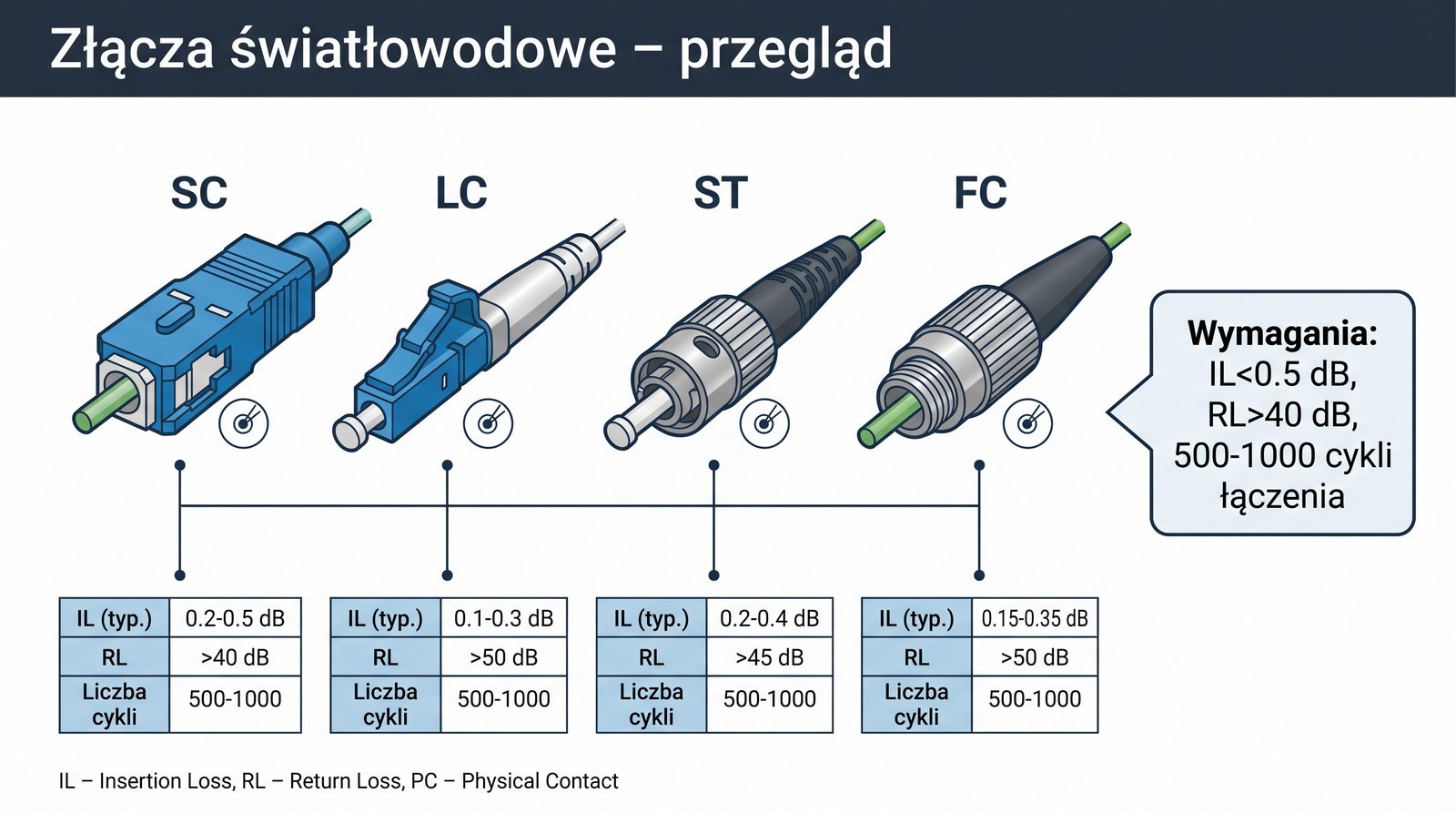

Zlacza światłowodowe są kluczowym elementem kazdej sieci optycznej, umozliwiajacym elastyczne zarzadzanie polaczeniami w panelach krosowych oraz podlaczanie transceiverów. Kazdy typ złącza charakteryzuje się okreslona konstrukcja mechaniczna, która wplywa na jego trwalosc, tłumienie wtracieniowe i odbiciowe. Ferule ceramiczne, wykonane z tlenku cyrkonu lub tlenku glinu, zapewniają wysoka precyzje wykonania i trwalosc - wytrzymuja od 500 do 1000 cykli łączenia. Kluczowym parametrem złącza jest tłumienie wtracieniowe (Insertion Loss), które powinno byc mniejsze niż 0,5 dB dla pojedynczego połączenia.

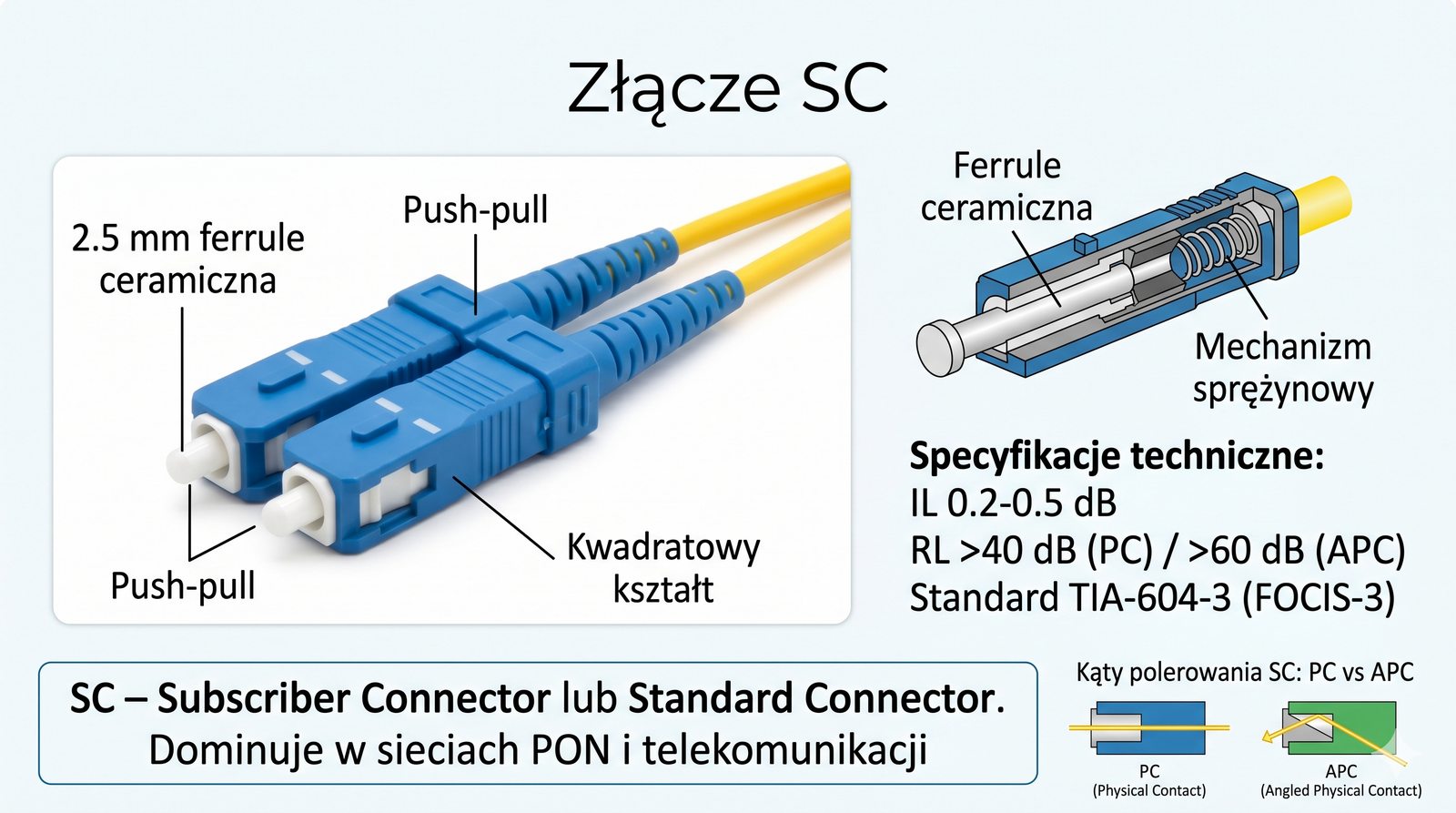

Zlacze SC (Subscriber Connector) jest jednym z najczęściej spotykanych zlaczy w sieciach telekomunikacyjnych i operatorskich, szczególnie w systemach PON (GPON, XGS-PON). Jego kwadratowy ksztalt i mechanizm push-pull umożliwiają latwe łączenie i rozlaczanie, nawet w gesto upakowanych panelach. Ferula o średnicy 2,5 mm zapewnia dobra stabilnosc mechaniczna i powtarzalnosc parametrów. Zlacze SC/APC z zielona obudowa jest standardem w sieciach PON, ponieważ katowe polerowanie (8 stopni) minimalizuje odbicia wsteczne, które mogą zaklócac pracę laserów w systemie.

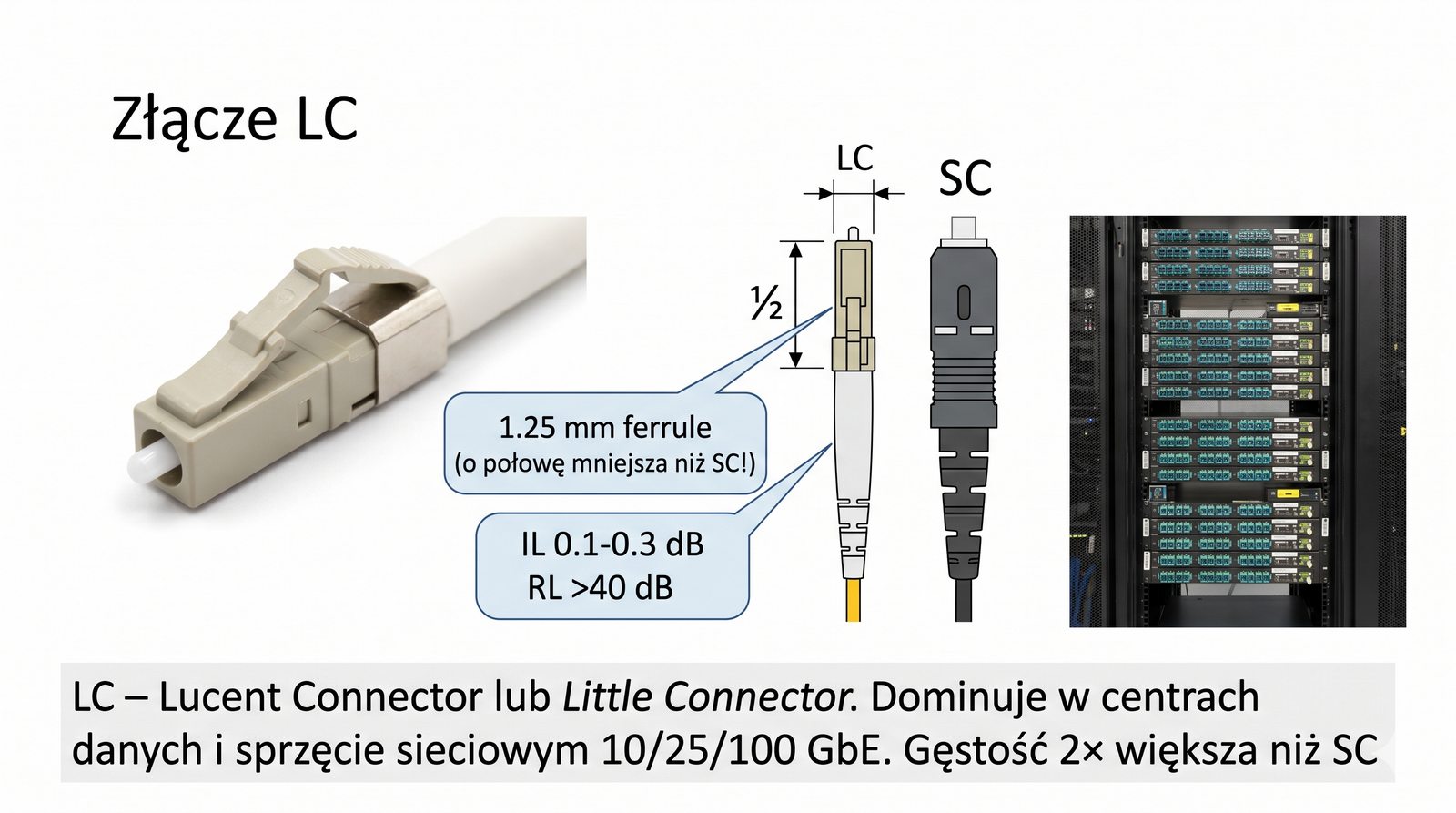

Zlacze LC (Lucent Connector) stalo się dominujacym standardem w nowoczesnych centrach danych i sieciach korporacyjnych dzięki swojej miniaturowej konstrukcji. Ferula o średnicy 1,25 mm (polowe mniejsza niż w SC) pozwala na dwukrotnie większa gęstość portów na panelu krosowym lub przelaczniku. Mechanizm zatrzaskowy, podobny do tego stosowanego w złączach RJ45, zapewnia pewne połączenie i latwe operowanie w gesto upakowanych szafach. Transceivery SFP i SFP+ standardowo wyposazone są w porty LC, co czyni to złącze najbardziej rozpowszechnionym w kartach sieciowych serwerów i przelaczników.

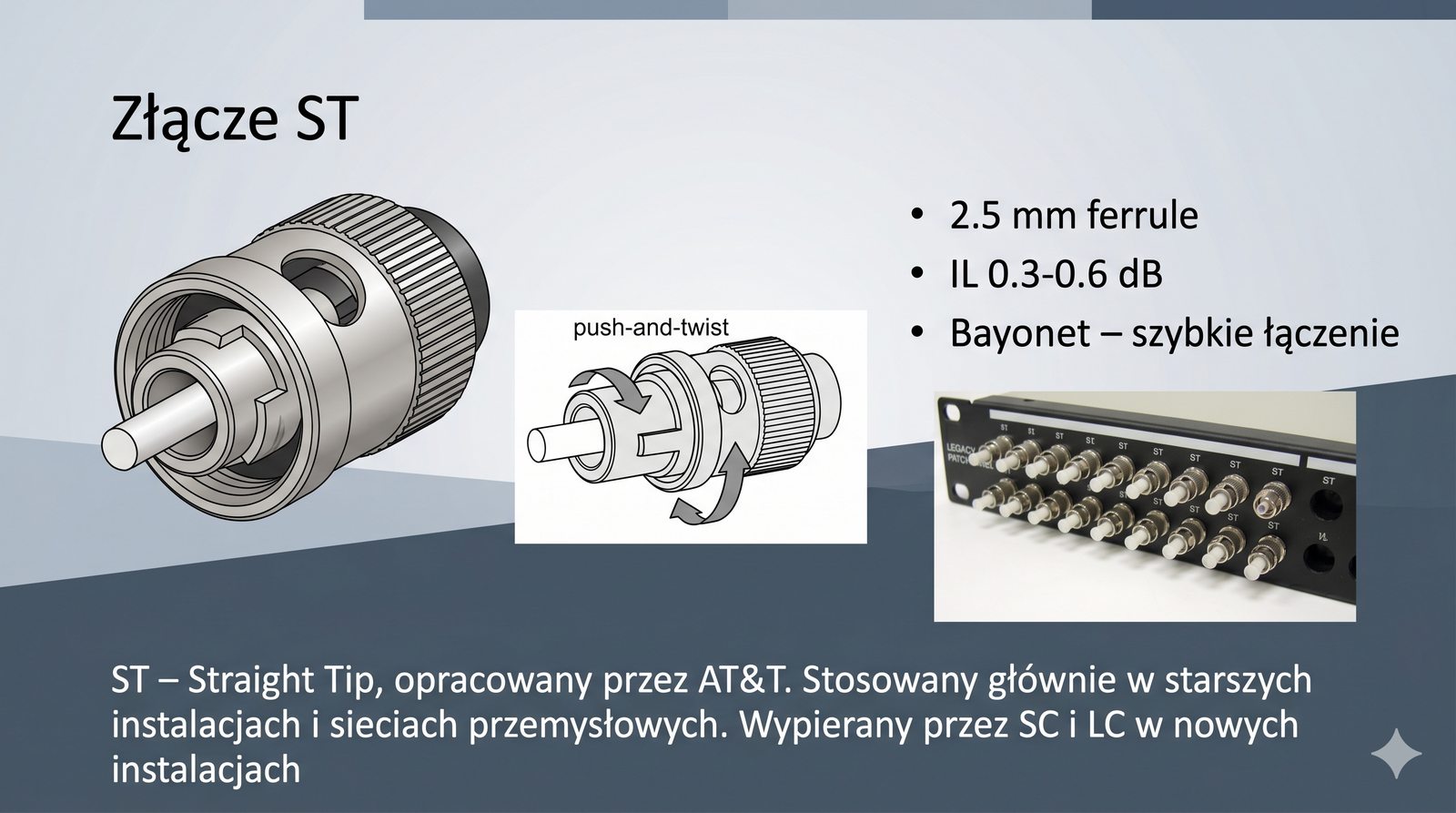

Zlacze ST (Straight Tip) jest jednym z najstarszych typów zlaczy światłowodowych, zaprojektowanych jeszcze w latach 80. XX wieku przez AT&T. Mechanizm bagnetowy (bayonet) polega na dosunieciu złącza i obrocie o 1/4 obrotu, co blokuje je w adapterze. Mimo swojej prostoty, rozwiązanie to jest mniej trwałe niż mechanizm push-pull stosowany w złączach SC, ponieważ obrotowe ruchy powodują szybsze zużycie elementów mechanicznych. W laboratoriach edukacyjnych złącza ST są wciąż popularne ze względu na niska cenę i wytrzymałość na częste łączenie.

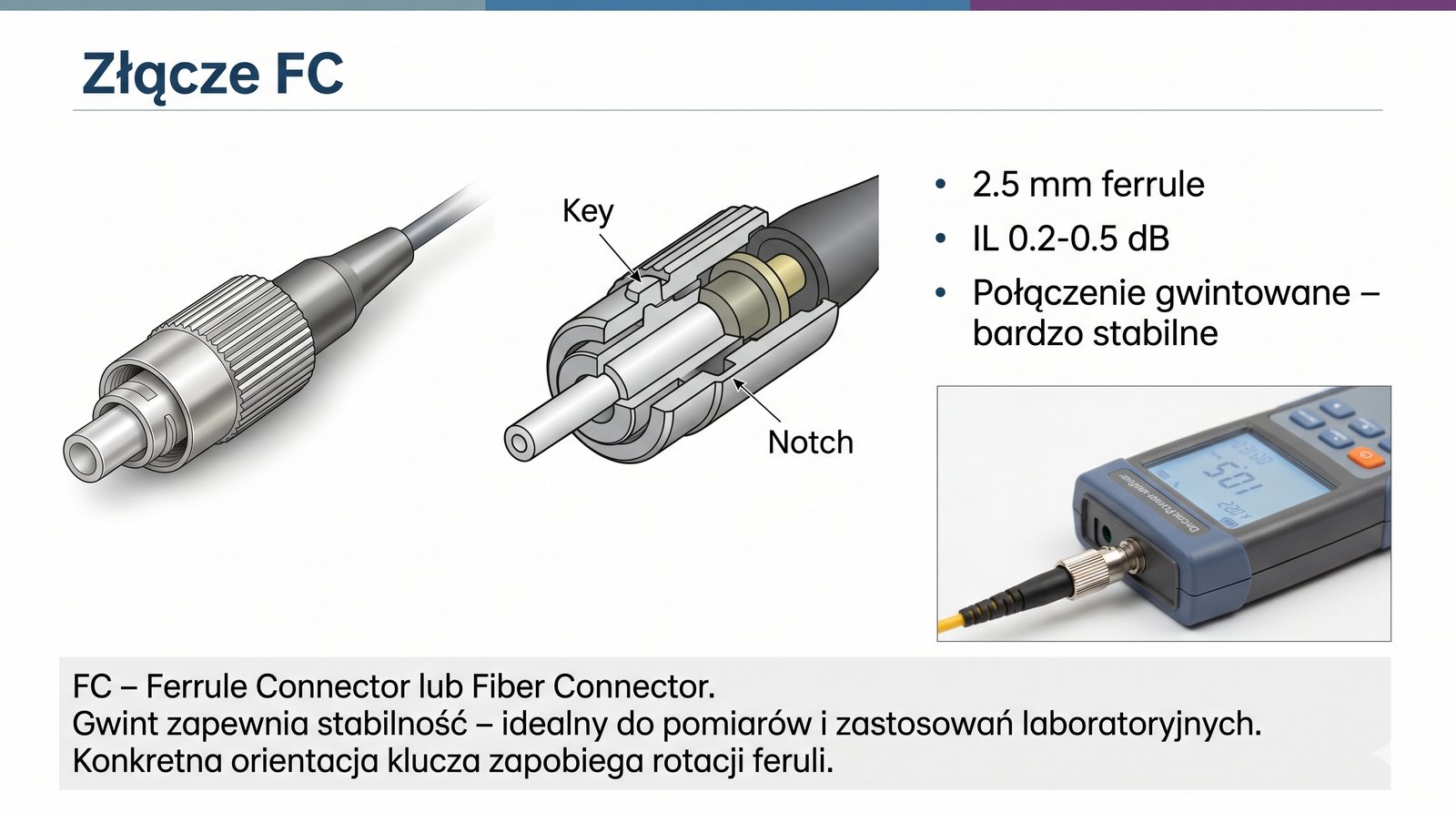

Zlacze FC (Ferrule Connector) jest preferowane w aplikacjach pomiarowych i laboratoryjnych ze względu na wyjatkowa stabilnosc mechaniczna zapewniana przez gwintowany piercien blokujacy. Nakretka gwintowana gwarantuje stała sile docisku feruli do adaptera, niezależnie od wibracji czy zmian temperatury. W Japonii złącza FC są powszechnie stosowane w komercyjnych sieciach telekomunikacyjnych, podczas gdy w Europie i Ameryce dominuja SC i LC. Wada złącza FC jest koniecznosc kazdorazowego dokrecania nakretki, co utrudnia pracę w gesto upakowanych panelach krosowych.

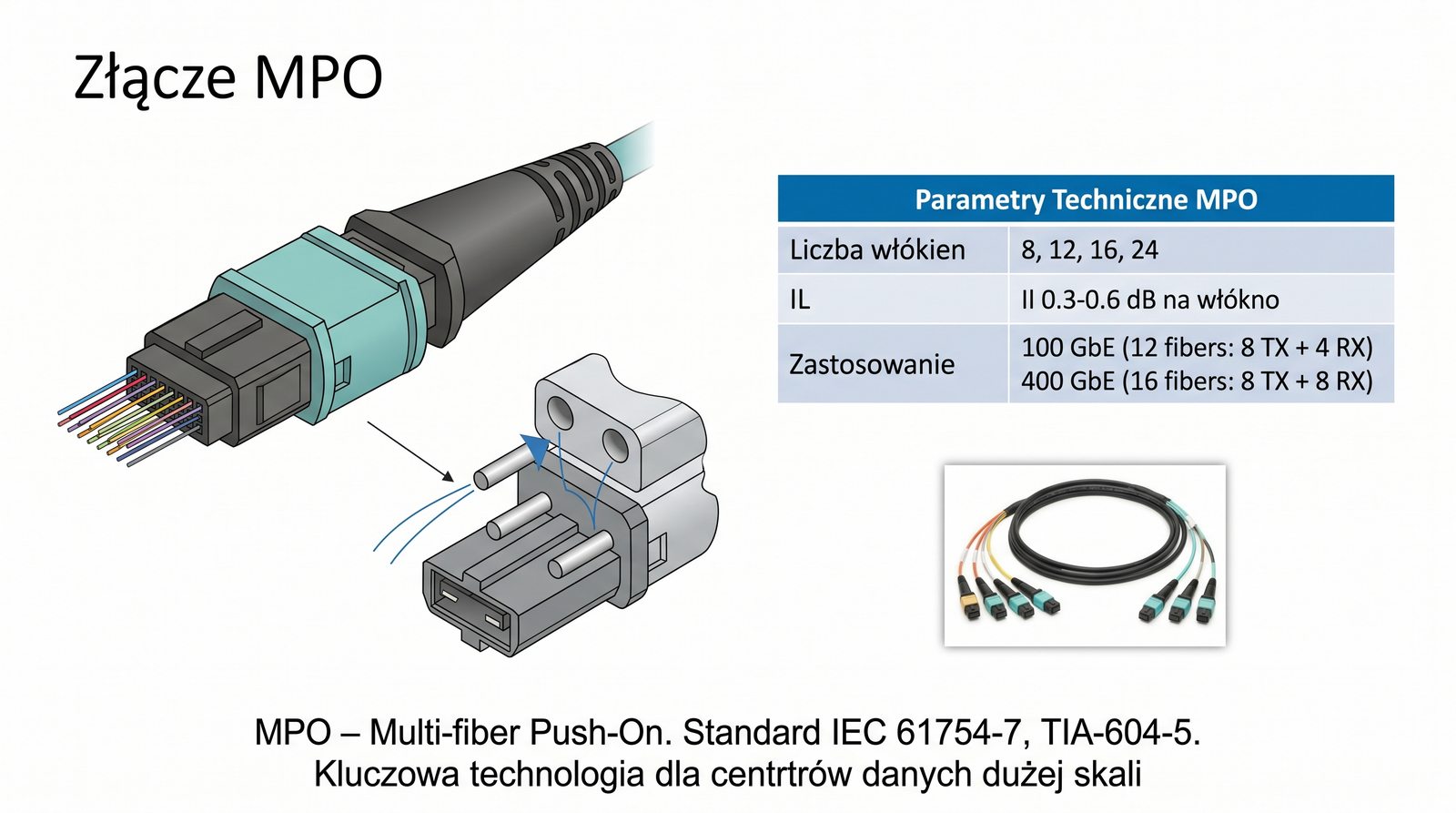

Zlacze MPO (Multi-fiber Push-On) zrewolucjonizowało okablowanie w centrach danych, umozliwiajac łączenie nawet 24 wlókien za pomocą jednego złącza. W standardzie 100 Gb/s wykorzystuje się 4 pary wlókien w złączu 12-wióknowym MPO, co pozwala na osiągnięcie przepustowości 100 Gb/s przy uzyciu jednego kabla trunk. Dla 400 Gb/s potrzebne jest 8 par wlókien, czyli złącze 24-wlóknowe MPO. Warto rozrózniac MPO od MTP (US Conec) - MTP jest znakiem towarowym okreslajacym ulepszona wersje złącza MPO o wyzszej jakosci wykonania.

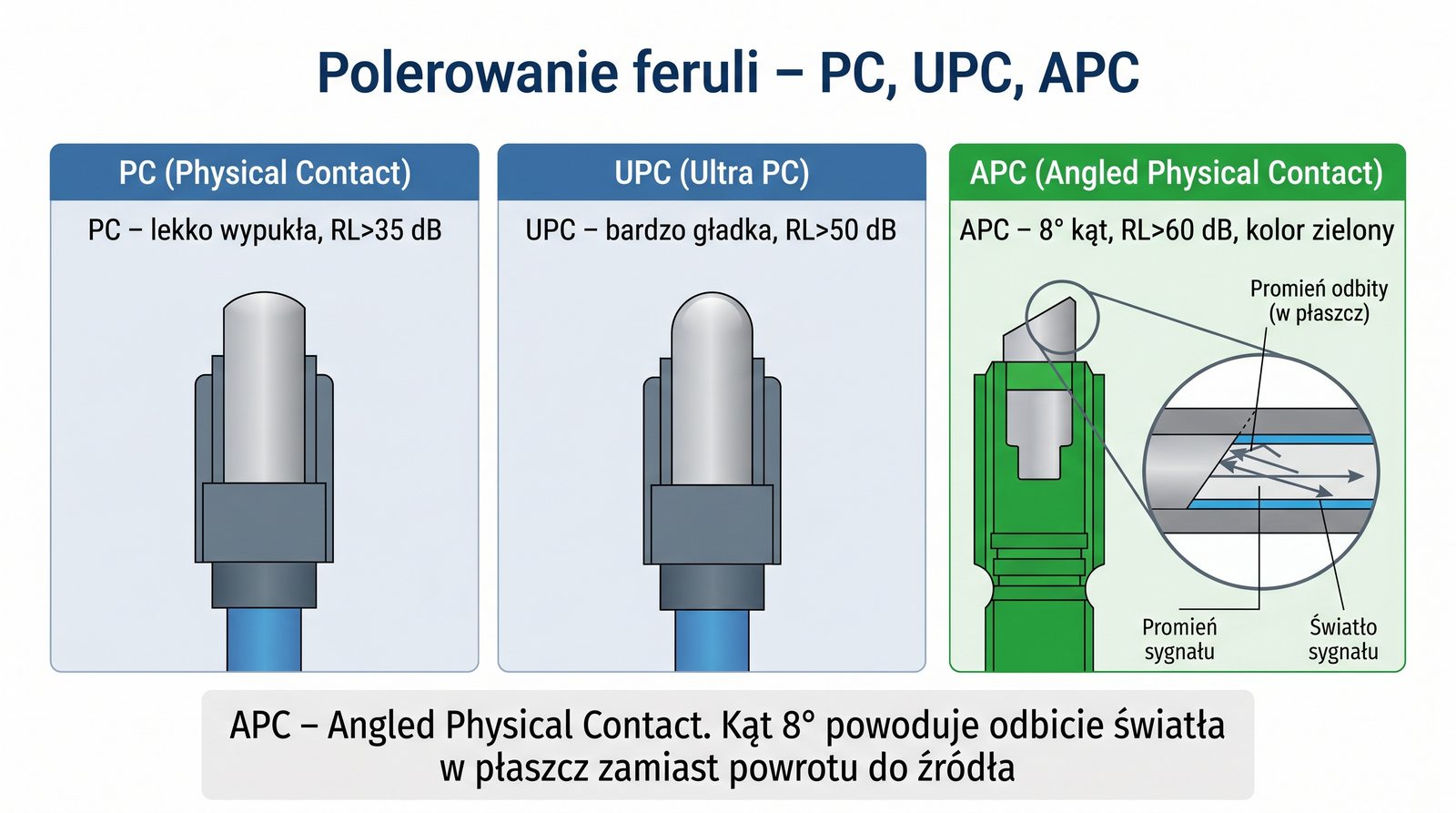

Ksztalt feruli ma bezposredni wplyw na parametry optyczne złącza, przede wszystkim na tłumienie odbiciowe (Return Loss). W polerowaniu PC (Physical Contact) powierzchnia feruli ma lekko wypukly ksztalt, który po docisnieciu do drugiej feruli powoduje ich lekkie odksztalcenie, eliminujac szczeline powietrzna. APC (Angled Physical Contact) idzie o krok dalej - ferula jest dodatkowo scieta pod kątem 8 stopni, dzięki czemu światło odbite od powierzchni nie wraca do rdzenia. Wynikowy wspólczynnik odbicia dla APC siega -70 dB, podczas gdy dla standardowego PC jest to około -40 dB.

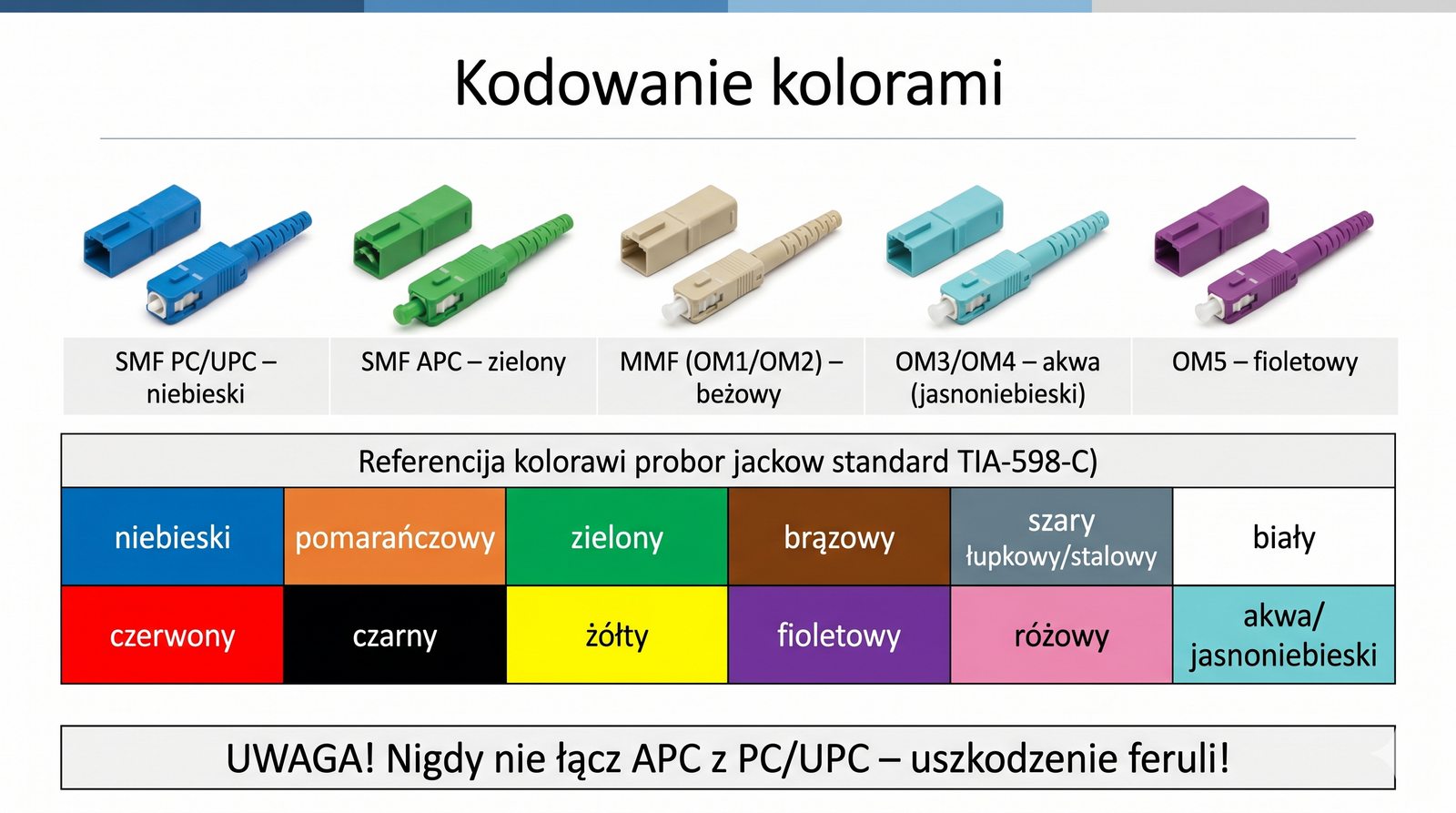

System kodowania kolorów w złączach i kablach światłowodowych został powszechnie przyjety w branży, aby zapobiegac pomylkom podczas instalacji i eksploatacji sieci. Standaryzacja TIA-598 określa nie tylko kolory złącz, ale równiez kolory powłok poszczególnych wlókien w kablach wielowióknowych. Dla kabli 12-wióknowych kolory są przypisane w nastepujacej kolejnosci: 1 - niebieski, 2 - pomaranczowy, 3 - zielony, 4 - brazowy, 5 - szary, 6 - bialy, 7 - czerwony, 8 - czarny, 9 - zólty, 10 - fioletowy, 11 - rózowy, 12 - aqua.

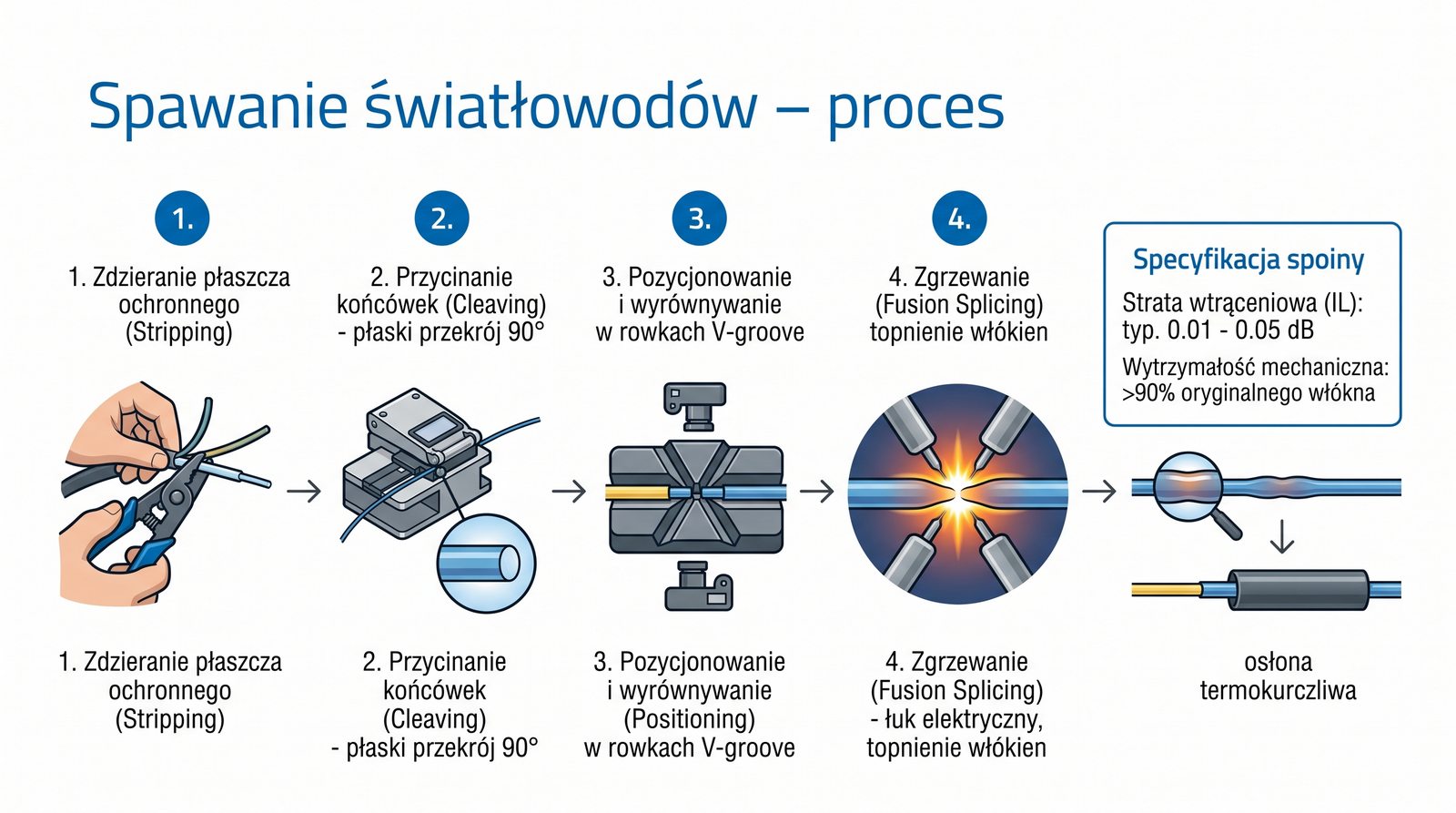

Spawanie swiatlowodów (fusion splicing) jest obecnie najczęściej stosowana metoda trwalego łączenia wlókien w profesjonalnych instalacjach. Nowoczesne spawarki wykorzystuja kamery oraz zaawansowane algorytmy przetwarzania obrazu do automatycznego pozycjonowania wlókien przed spawaniem. Proces spawania odbywa się w czterech glównych fazach: wyrownywanie osi (core alignment), czyszczenie powierzchni lukiem wstepnym, spawanie właściwe oraz wyzarzanie spoiny w celu zredukowania naprężeń. Szacowanie tłumienia spoiny przez spawarke odbywa się na podstawie analizy obrazu z kamery bocznej (LID).

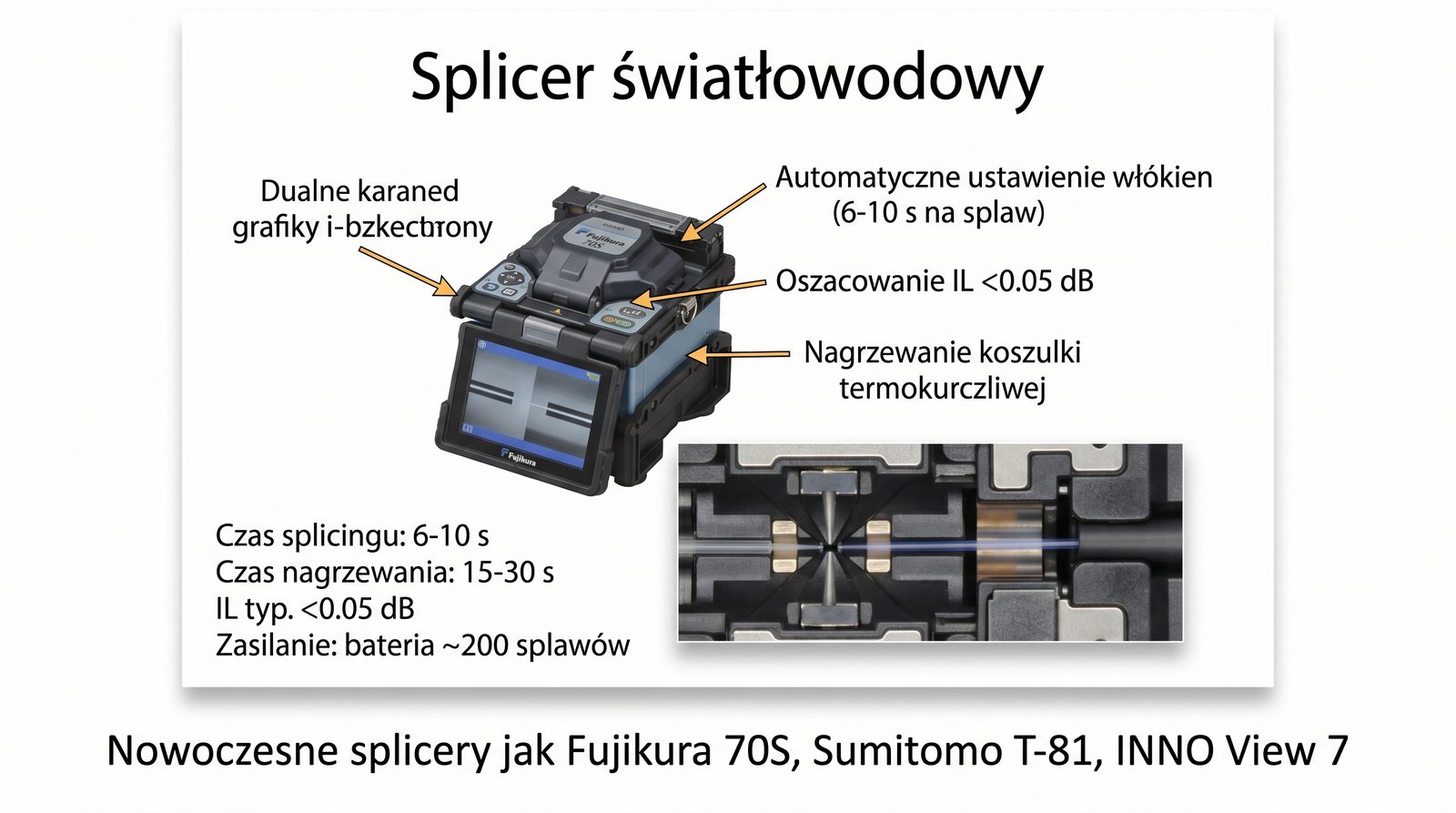

Jakosc spoiny światłowodowej jest krytyczna dla dlugoterminowej niezawodnosci łącza optycznego. Nowoczesne spawarki automatyczne, takie jak Fujikura 70S, Sumitomo Type-82C czy Fitel S179, są w stanie wykonac spoine w czasie 6-10 sekund, osiągając tłumienie ponizej 0,02 dB. Ocena jakosci spoiny odbywa się poprzez estymacje optyczna (analiza obrazu), pomiar sily zrywajacej (pull test) oraz badanie mikroskopowe przekroju poprzecznego. Oslona termokurczliwa (protection sleeve) ma długość około 40-60 mm i zawiera pręt usztywniajacy z materialu FRP lub stali nierdzewnej.

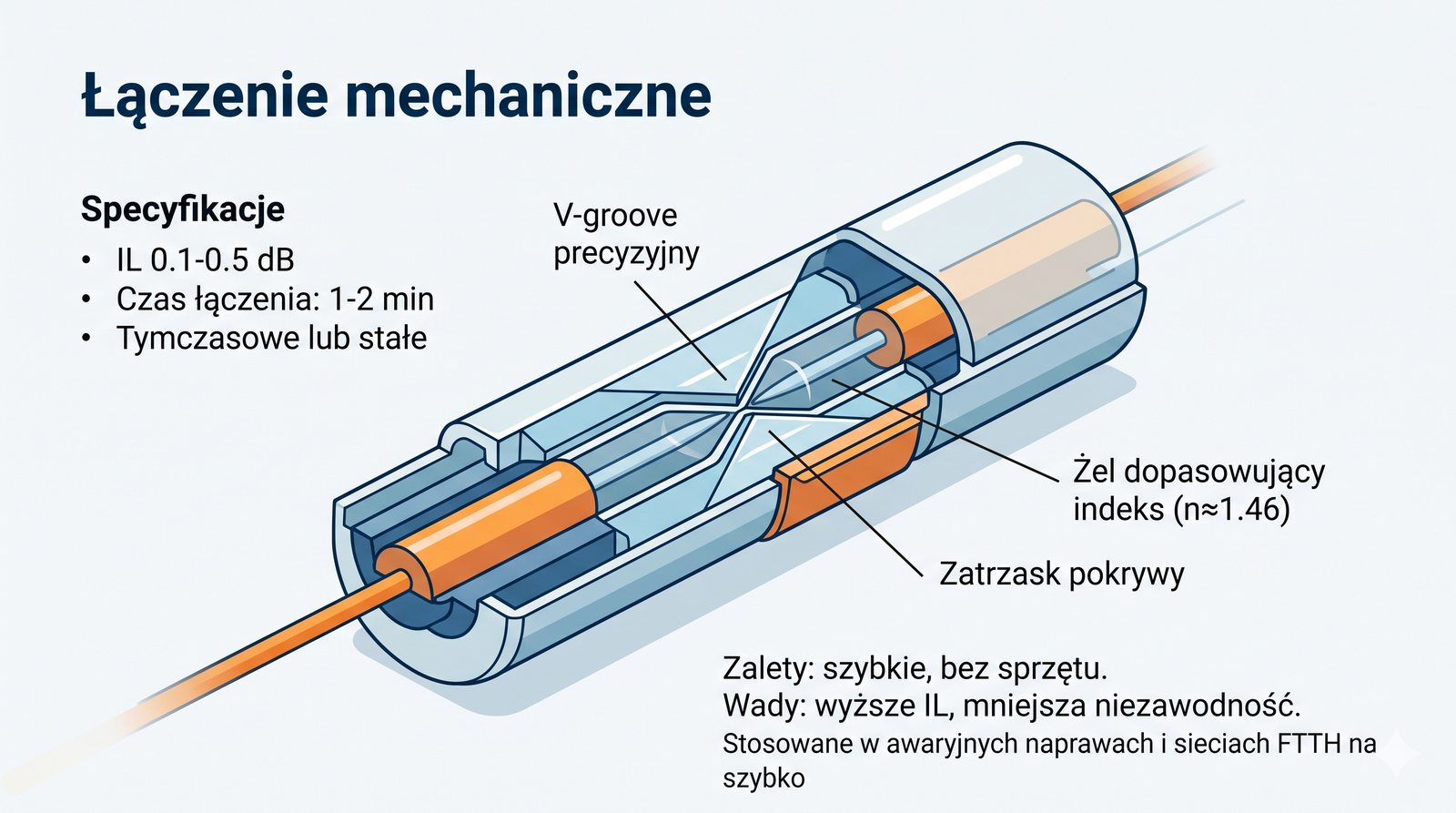

Zlacza mechaniczne (mechanical splices) stanowią alternatywe dla spawania w sytuacjach awaryjnych oraz zastosowaniach tymczasowych, gdzie nie ma dostepu do spawarki. Najczesciej stosowanym rozwiazaniem jest złącze z prowadnica w ksztalcie litery V, która precyzyjnie ustawia wlókna naprzeciwko siebie. Zel dopasowujacy wspólczynnik załamania (index matching gel) pełni podwójna funkcję - eliminuje szczeline powietrzna między wlóknami oraz zmniejsza straty Fresnela. Niektóre modele złącz mechanicznych są wielokrotnego uzytku, co pozwala na tymczasowe łączenie i rozlaczanie wlókien.

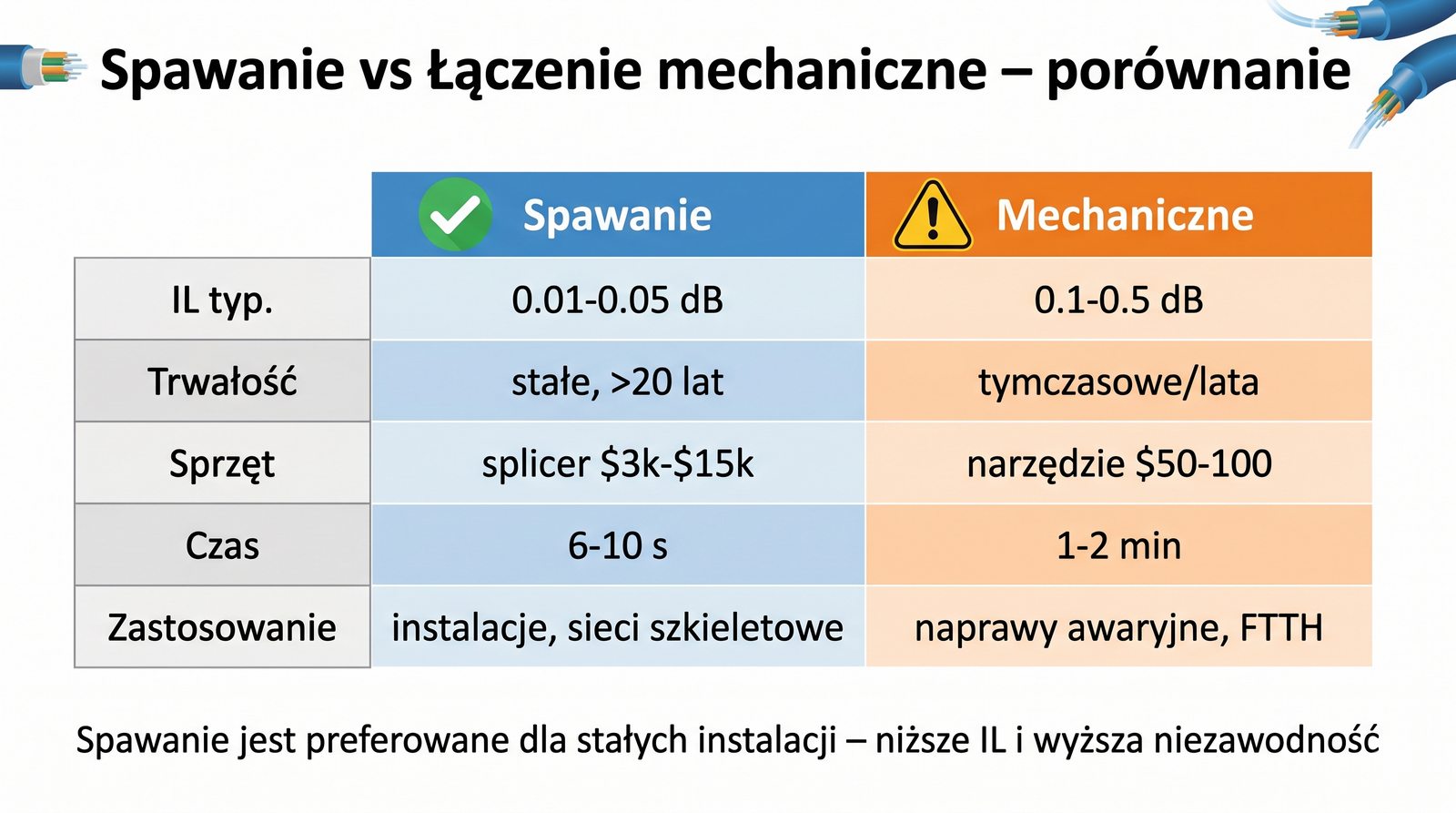

Porównanie spawania i złącz mechanicznych pokazuje, że każda z metod ma swoje uzasadnione zastosowanie. Spawanie jest metoda preferowana we wszystkich instalacjach stalych, gdzie wymagane są niskie tłumienie i dlugoletnia niezawodnosc. Typowy koszt spawarki to 5000-50000 PLN w zaleznosci od klasy i wyposazenia, podczas gdy narzedzie zaciskowe do złącz mechanicznych kosztuje 500-2000 PLN. Zlacza mechaniczne są preferowane w sytuacjach, gdy liczba połączeń jest niewielka, a czas i koszt uruchomienia spawarki na miejscu prac bylyby nieekonomiczne.

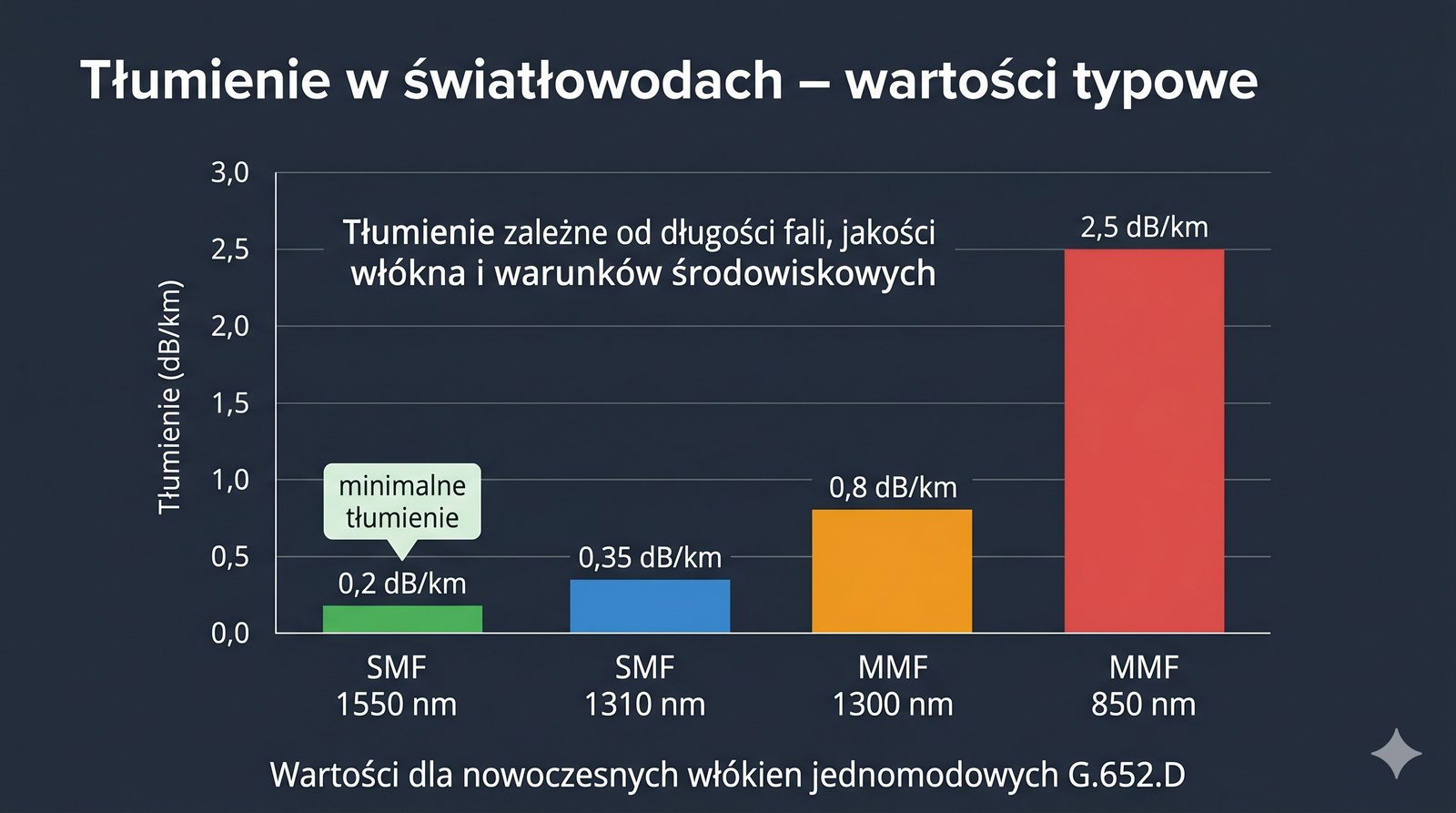

Tłumienie w światłowodzie jest nieuniknionym zjawiskiem fizycznym, które ogranicza maksymalna długość łącza transmisyjnego. Całkowite tłumienie łącza optycznego to suma strat na odcinku światłowodu oraz strat na wszystkich polaczeniach i złączach. Dla typowego łącza 10 km SMF @1550 nm tłumienie wlókna wynosi około 2 dB, do czego należy dodac straty na spawach (np. 4 spawy po 0,03 dB = 0,12 dB) i złączach na kocach (2 x 0,3 dB = 0,6 dB). W praktyce projektowej inzynierowie korzystaja z tabel budżetu mocy (power budget), gdzie uwzglednia się wszystkie skladowe tłumienia z odpowiednimi zapasami.

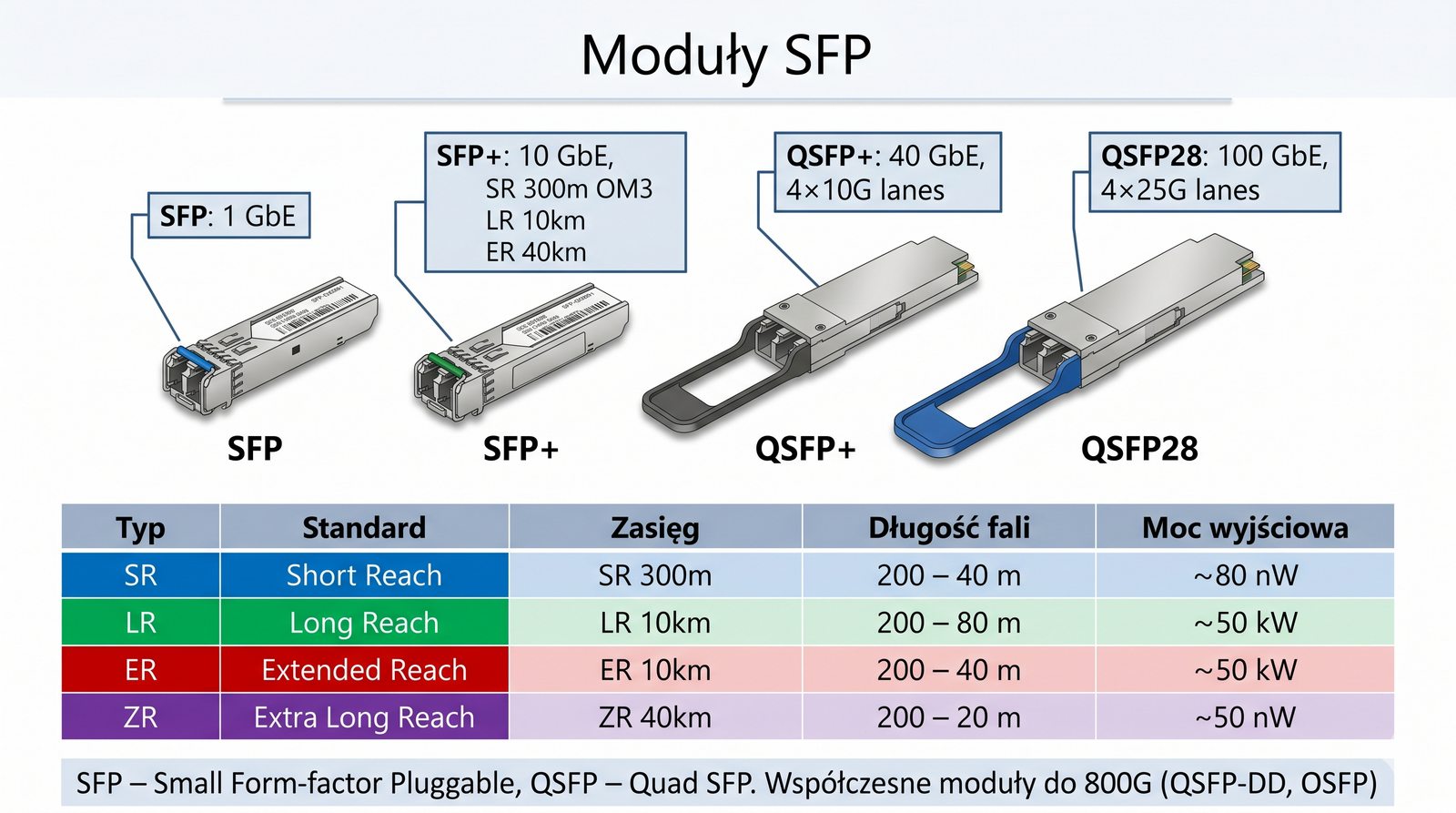

Moduly SFP (Small Form-factor Pluggable) staly się de facto standardem w przemysle telekomunikacyjnym i sieciowym dzięki swojej uniwersalnosci i wymiennosci. Standard MSA (Multi-Source Agreement) zapewnia, że moduly róznych producentów są wzajemnie kompatybilne mechanicznie i elektrycznie. Klasa SFP+ (10 Gb/s) jest obecnie najbardziej rozpowszechniona, ale rynek szybko przesuwa się w kierunku SFP28 (25 Gb/s) i QSFP28 (100 Gb/s). Wybór odpowiedniego modulu zalezy od długości łącza: SR do 300 m na MMF, LR do 10 km na SMF, ER do 40 km, ZR do 80 km.

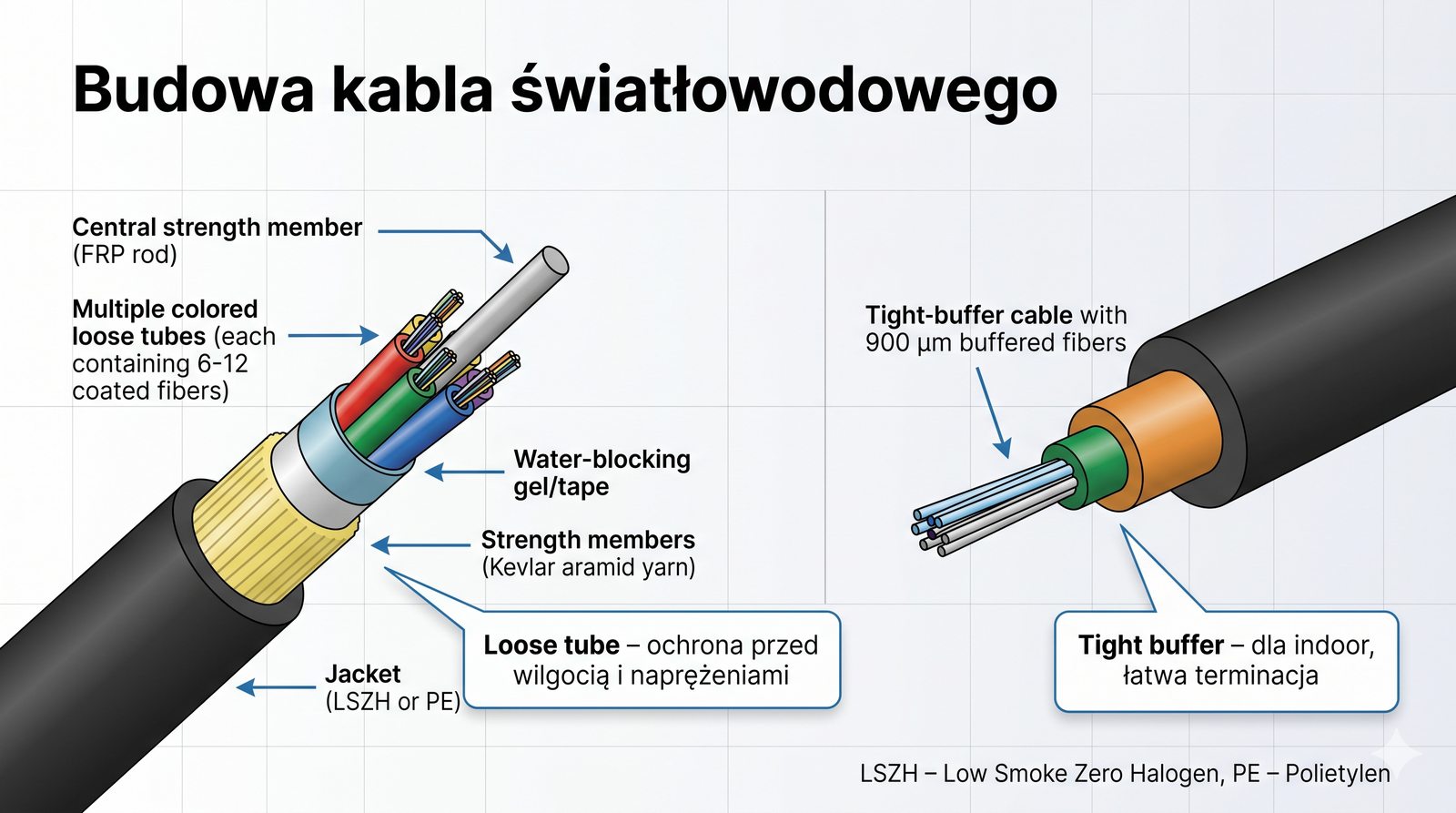

Budowa kabla swiatlowodowego jest precyzyjnie zaprojektowana, aby zapewnić ochrone delikatnym wlóknom przed naprezaniami mechanicznymi, wilgocia i temperatura. Elementy wzmacniajace, takie jak aramid (kevlar) lub pręt FRP, przejmują obciążenia mechaniczne podczas ciagniecia kabla. Aramid jest materialem o wysokiej wytrzymałości na rozciaganie (sila zrywająca około 3,5 GPa), stosowanym równiez w kamizelkach kuloodpornych. W kablach LSZH (Low Smoke Zero Halogen) płaszcz zewnętrzny wykonany jest z materialów, które podczas spalania wydzielają ograniczona ilość dymu i nie zawierają halogenów.

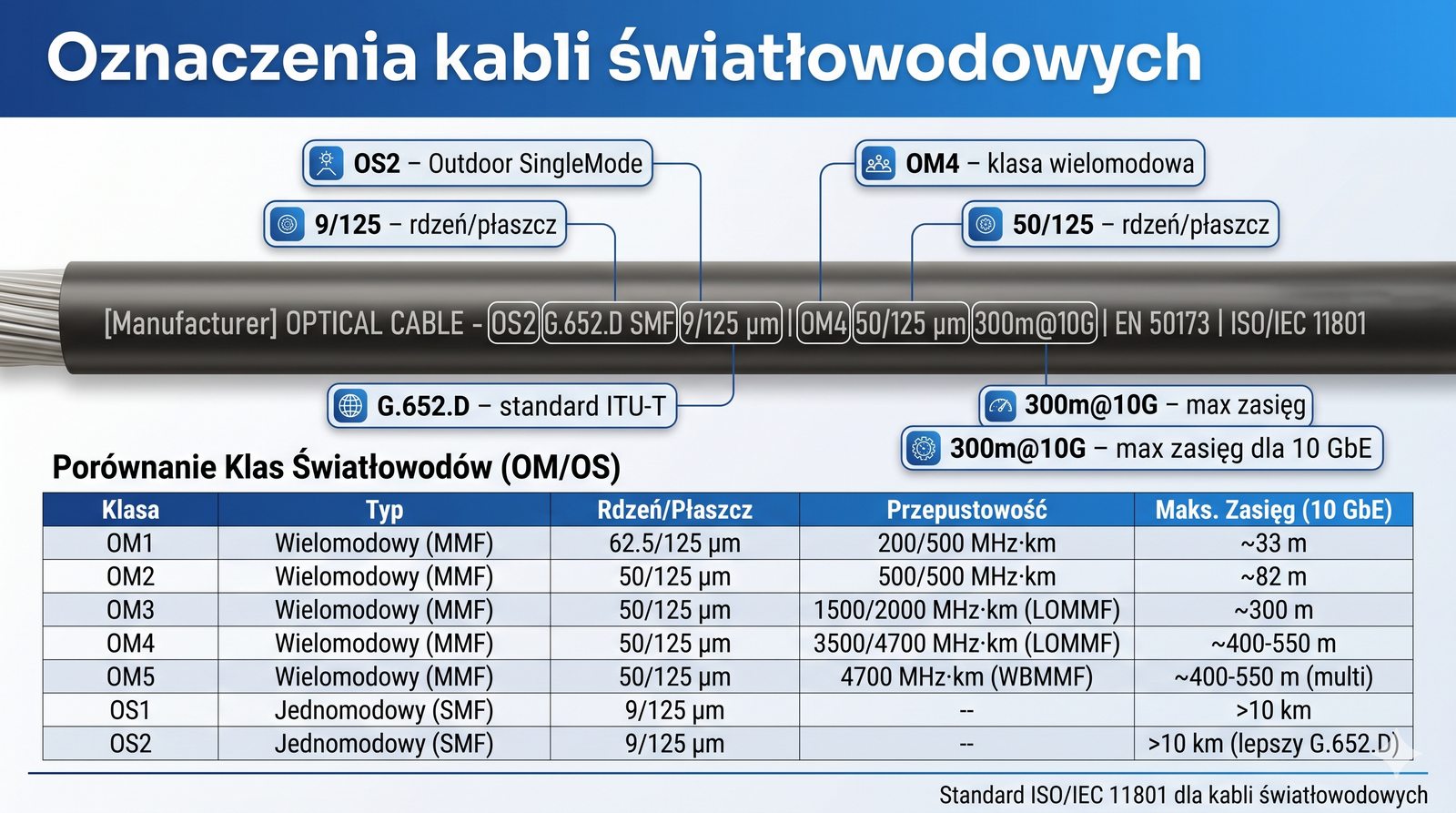

Zrozumienie oznaczen kabli światłowodowych jest niezbędne dla każdego inżyniera projektujacego lub eksploatujacego sieci optyczne. Oznaczenie OM (Optical Multi-mode) i OS (Optical Single-mode) pochodzi z normy ISO/IEC 11801 i jednoznacznie określa typ wlókna oraz jego parametry przeplywnosciowe. OM1 (62,5/125) zapewnia 1 Gb/s na 275 m, OM2 (50/125) na 550 m, OM3 na 300 m dla 10 Gb/s, OM4 na 550 m dla 10 Gb/s, a OM5 na 550 m dla 10 Gb/s i 500 m dla 100 Gb/s. Dla wlókien jednomodowych standard OS1 jest do instalacji wewnętrznych (tłumienie do 1 dB/km), a OS2 do zastosowań zewnętrznych (tłumienie do 0,4 dB/km).

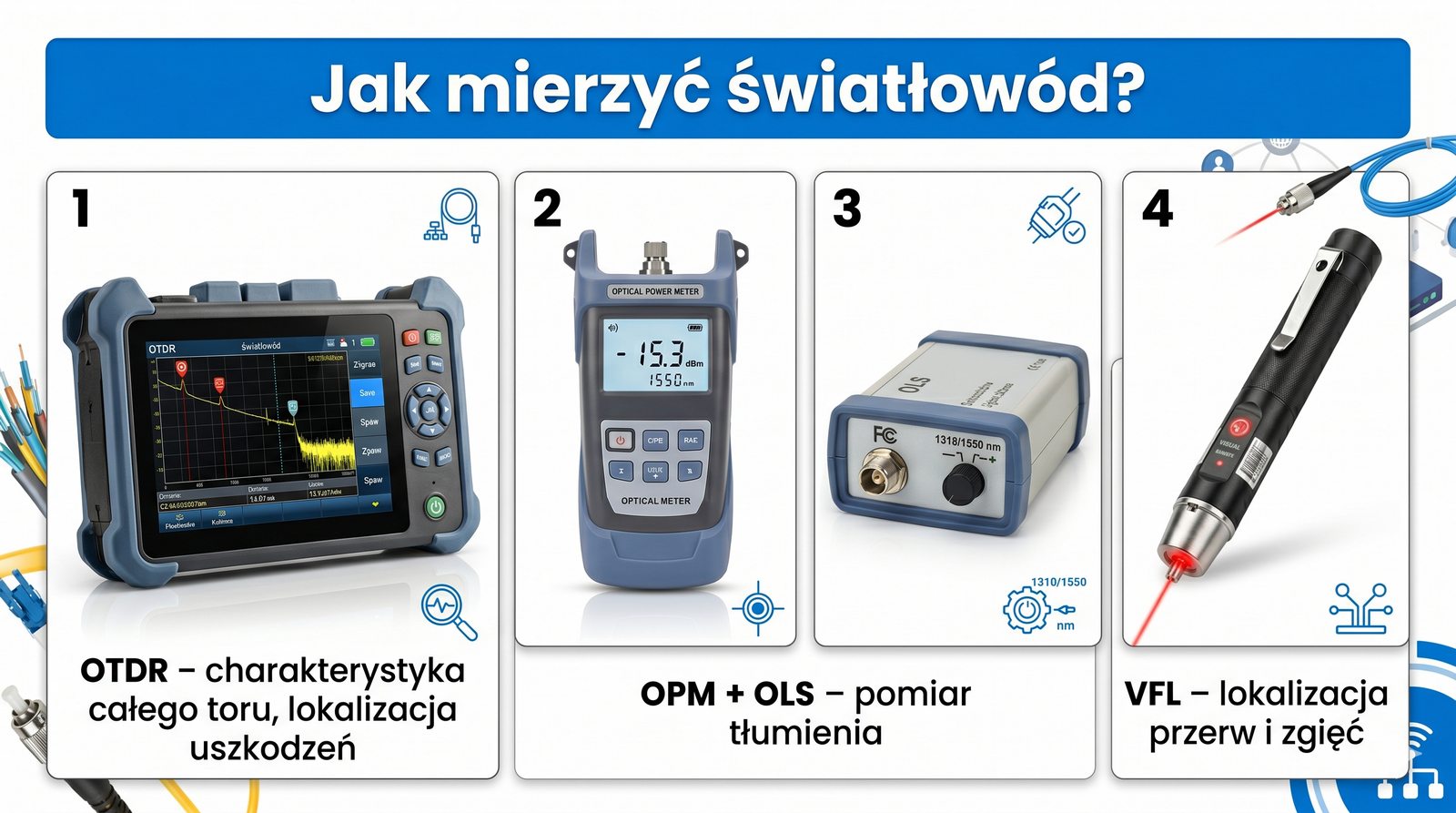

Pomiary swiatlowodów są kluczowym elementem zarówno podczas uruchamiania nowych instalacji, jak i w trakcie eksploatacji sieci. Reflektometr OTDR (Optical Time Domain Reflectometer) jest najwazniejszym narzedziem pomiarowym, umozliwiajacym wykrycie uszkodzen i zlokalizowanie spawów. Dzialanie OTDR polega na wyslaniu impulsu światła przez wlókno i pomiarze światła odbitego i wstecznie rozproszonego (Rayleigh backscattering) w funkcji czasu. Miernik mocy optycznej (OPM) służy do precyzyjnego pomiaru poziomu sygnału na końcu łącza. Wizualny lokalizator uszkodzen (VFL) emituje czerwone światło (650 nm) widoczne przez powłokę wlókna w miejscach zgiec lub p eknicec.

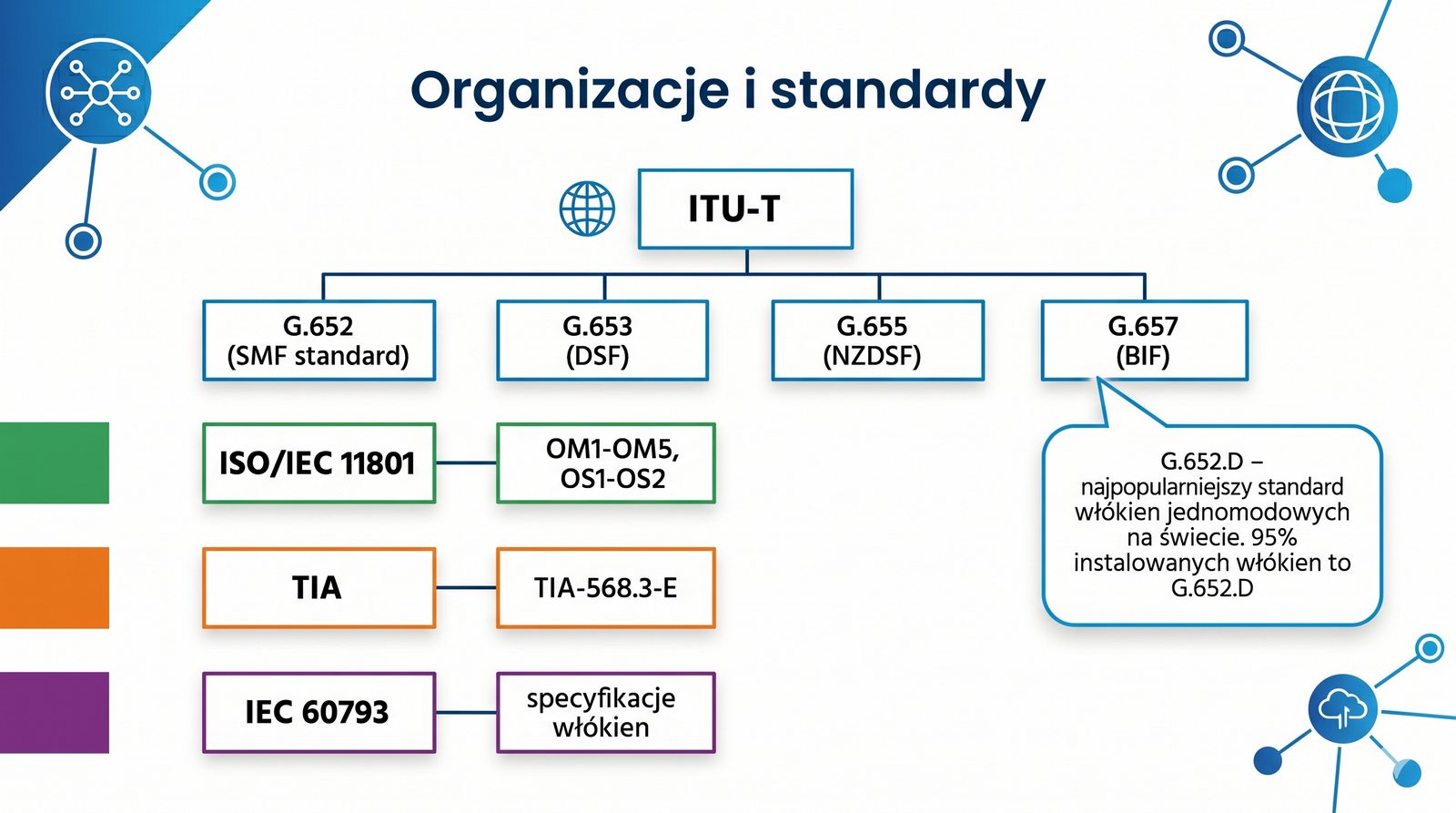

Normalizacja w technice światłowodowej jest prowadzona przez kilka miedzynarodowych organizacji, które wspólnie okreslaja standardy dla wlókien, kabli, złącz i metod pomiarowych. ITU-T publikuje rekomendacje z serii G.65x, które są powszechnie uznawane na całym świecie. Norma ISO/IEC 11801 została przyjeta przez większość krajów europejskich i określa klase okablowania strukturalnego. W Stanach Zjednoczonych równolegle obowiazuje norma TIA-568, która w wielu aspektach pokrywa się z ISO/IEC 11801. Norma IEC 60793 stanowi szczególowa specyfikacje techniczna dla wlókien optycznych, okreslajac metody pomiaru tłumienia, dyspersji i wytrzymałości mechanicznej.

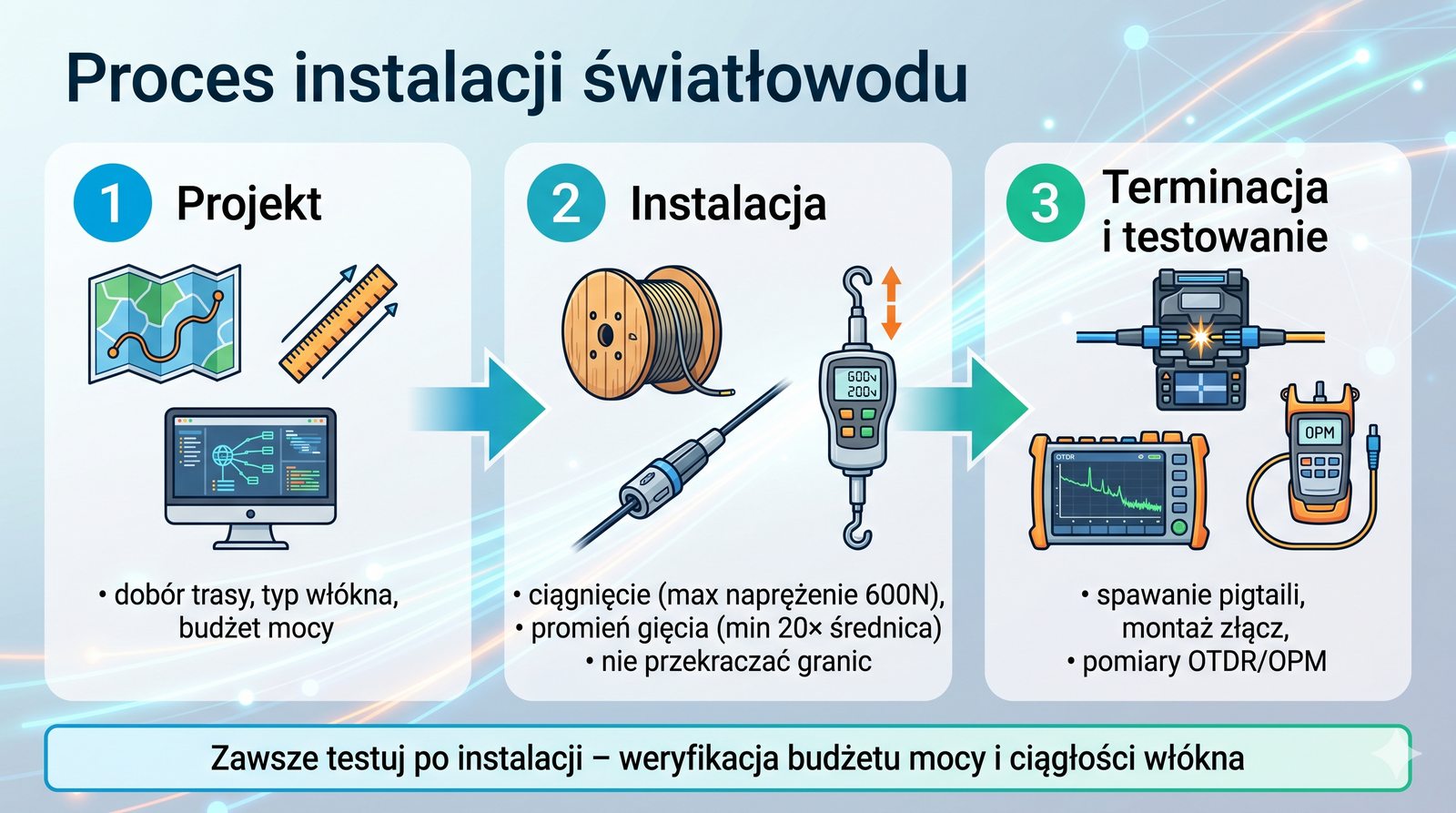

Instalacja swiatlowodów wymaga starannego planowania i przestrzegania procedur, aby zapewnić optymalne parametry transmisyjne i dlugoletnia niezawodnosc. Projektowanie trasy kabla powinno uwzgledniac minimalne promienie giecia, maksymalne sily naciagu oraz miejsca montazu przepustów i paneli dystrybucyjnych. Standardowy zapas kabla na trasie wynosi 1-3% długości, co pozwala na wykonanie ewentualnych napraw w przyszłości. Podczas ciagniecia kabla należy unikac gwaltownych szarpniec - sila naciagu powinna byc stałe monitorowana za pomocą silomierza. Po instalacji nastepuje faza pomiarów certyfikacyjnych OTDR z obu stron.

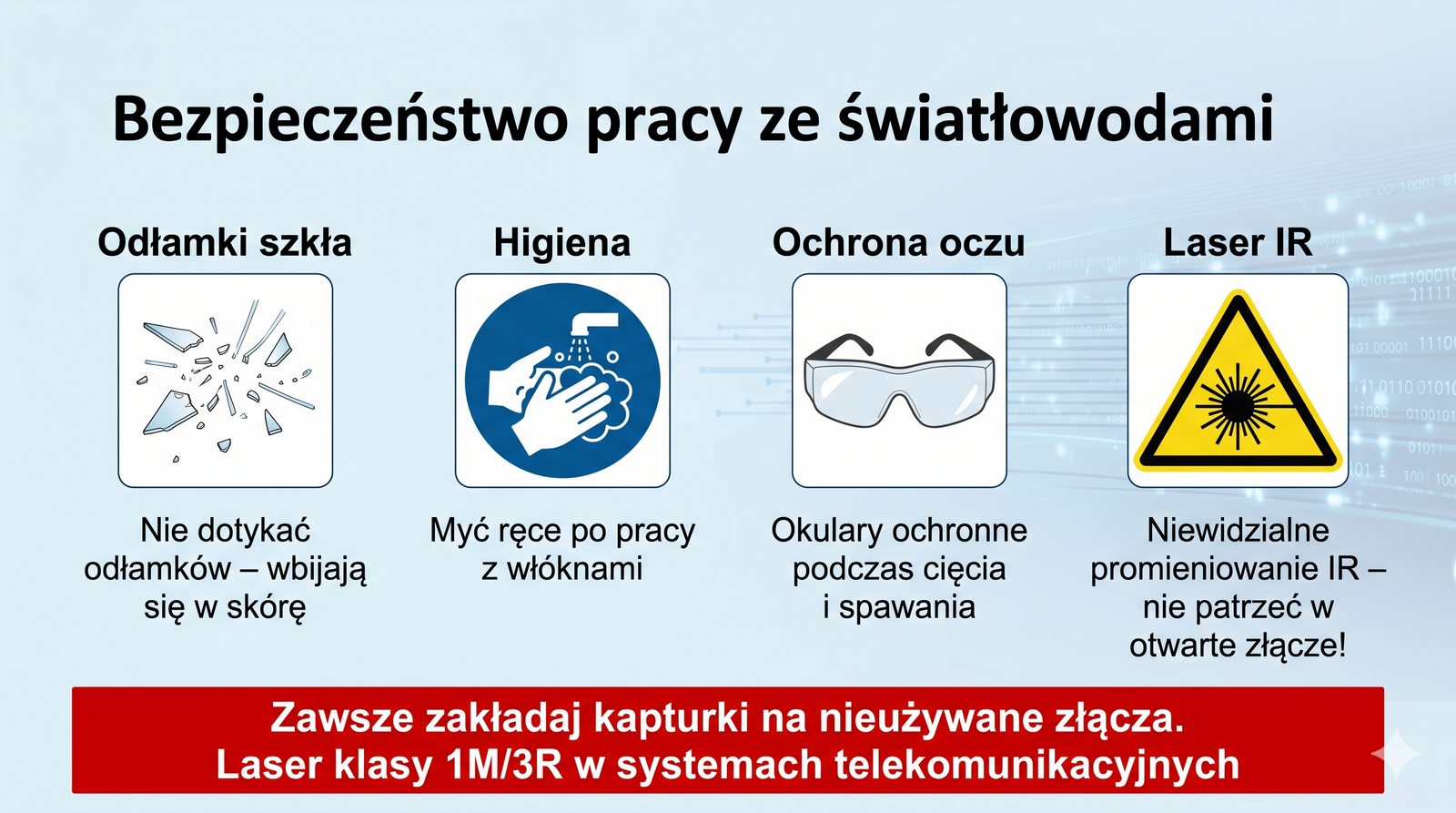

Bezpieczenstwo pracy ze swiatlowodami wymaga szczególnej uwagi, ponieważ odlamki szkła i promieniowanie laserowe stanowią realne zagrozenie dla zdrowia. Podczas karbowania (cleaving) wlókno peka w kontrolowany sposób, tworzac mikroskopijne odcinki światłowodu, które maja ostrosc igly i mogą wbic się w skóre. Promieniowanie laserowe stosowane w transceiverach (szczególnie 1550 nm) jest niewidoczne dla ludzkiego oka, ale może trwałe uszkodzic siatkówke. Zasady BHP przy pracy ze swiatlowodami obejmuja: uzywanie okularów ochronnych, przechowywanie odpadków w pojemnikach na ostre odpady oraz zakrywanie niepodłaczonych złącz osłonkami ochronnymi.

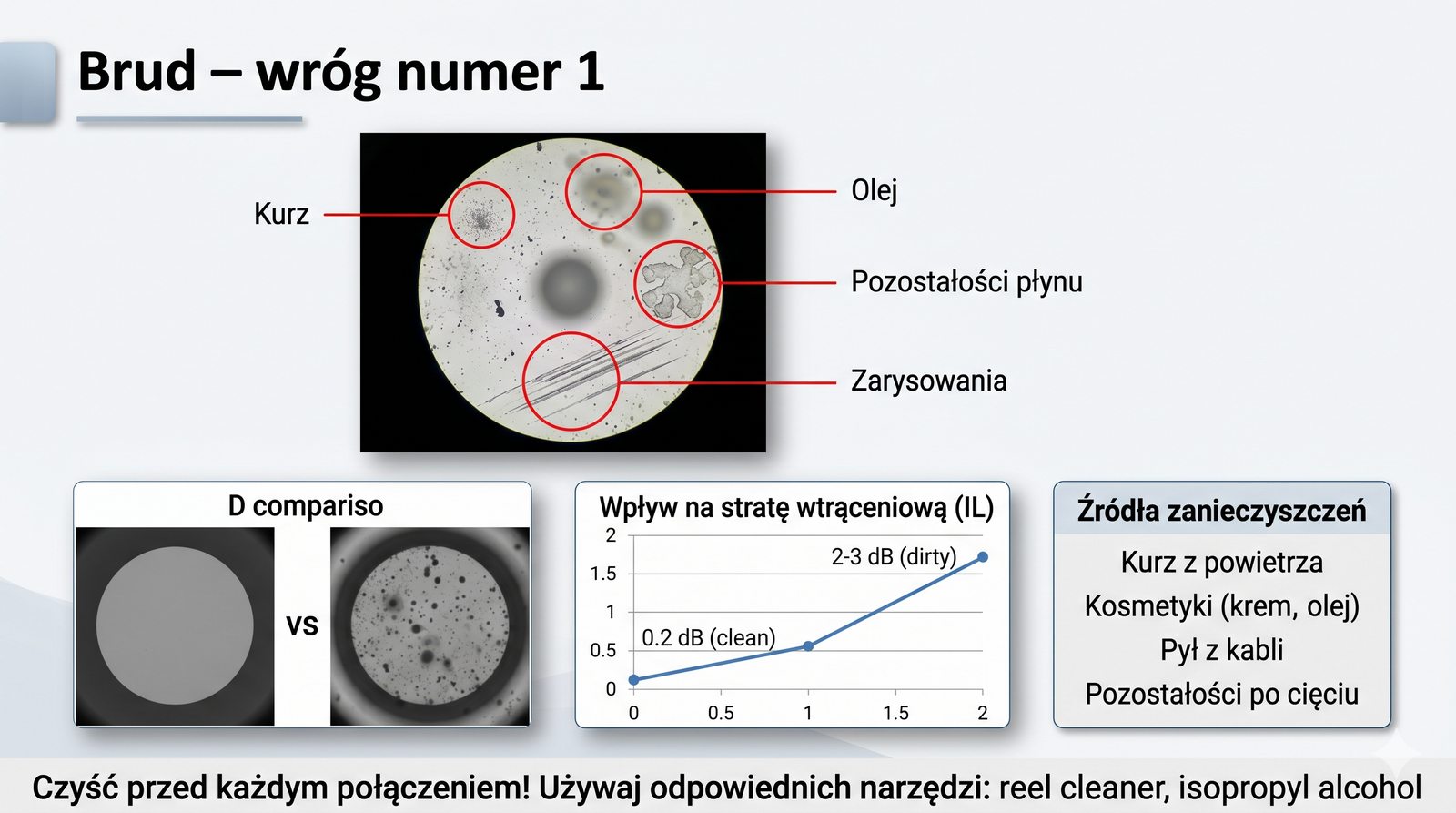

Zanieczyszczenie złącz światłowodowych jest odpowiedzialne za większość awarii w sieciach optycznych. Nawet pojedyncza czastka kurzu o średnicy 1 mikrometra na powierzchni feruli może spowodowac tłumienie wtracieniowe rzędu 0,5-1 dB. Standardowa procedura czyszczenia złącza obejmuje: inspekcje pod mikroskopem (fiber microscope), czyszczenie na sucho (one-click cleaner), a w razie potrzeby czyszczenie na mokro (alkohol izopropylowy + chusteczka bezpylna). W nowoczesnych centrach danych standardem jest czyszczenie każdego złącza przed każdym polaczeniem, co znacznie zmniejsza awaryjnosc sieci.

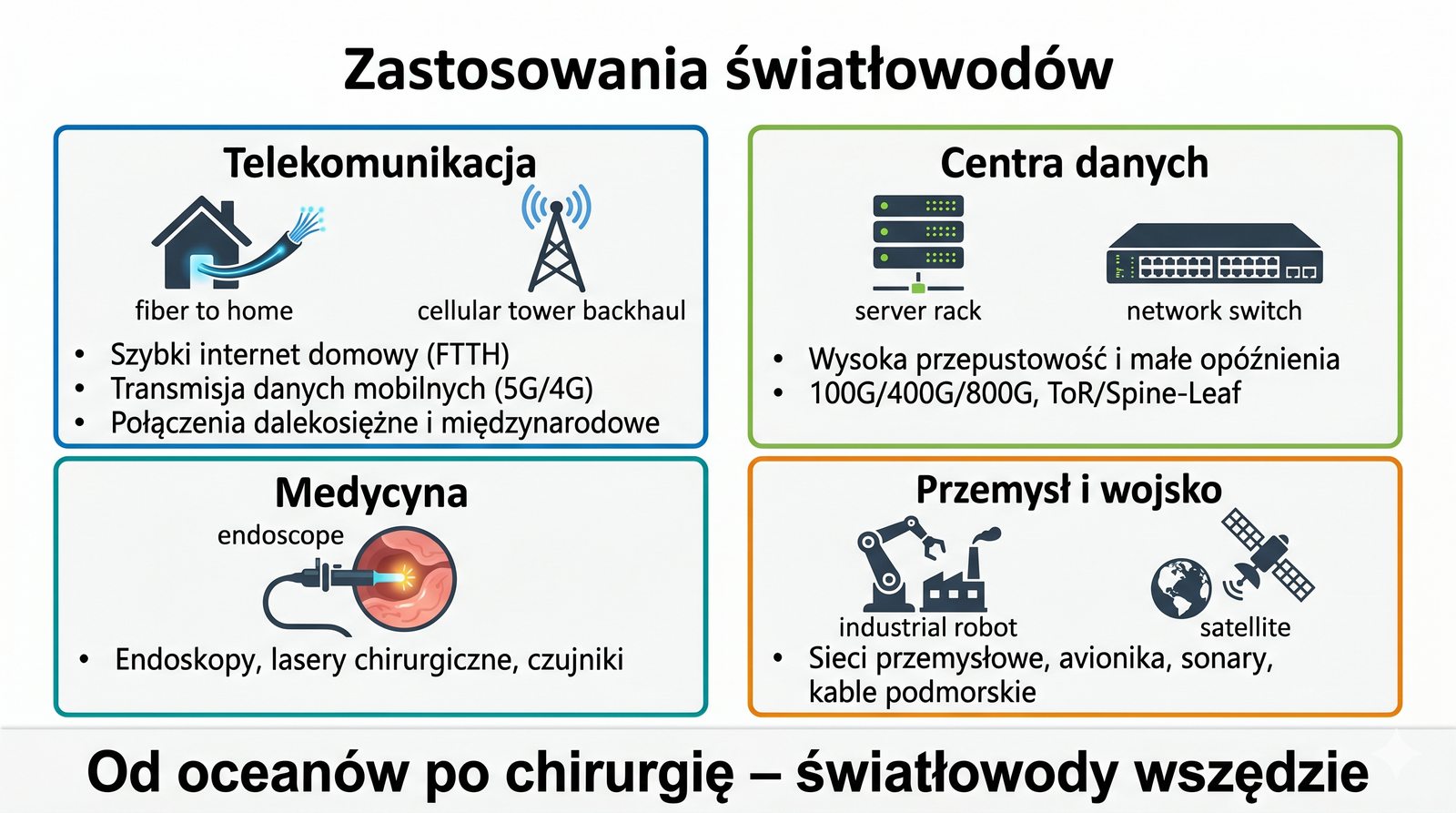

Zastosowania swiatlowodów wykraczaja daleko poza telekomunikację i sieci komputerowe, obejmujac medycyne, przemysł, wojskowość i badania naukowe. W medycynie światłowody są wykorzystywane w endoskopii, w chirurgii laserowej oraz w sensorach diagnostycznych. W przemysle służą do sterowania serwonapedami w warunkach duzych zaklócen elektromagnetycznych oraz jako sensory temperatury i nacisku (FBG). W lotnictwie nowoczesne samoloty wykorzystuja światłowody w instalacjach awioniki, zastepujac ciezkie i wrazliwe na zaklócenia kable miedziane.

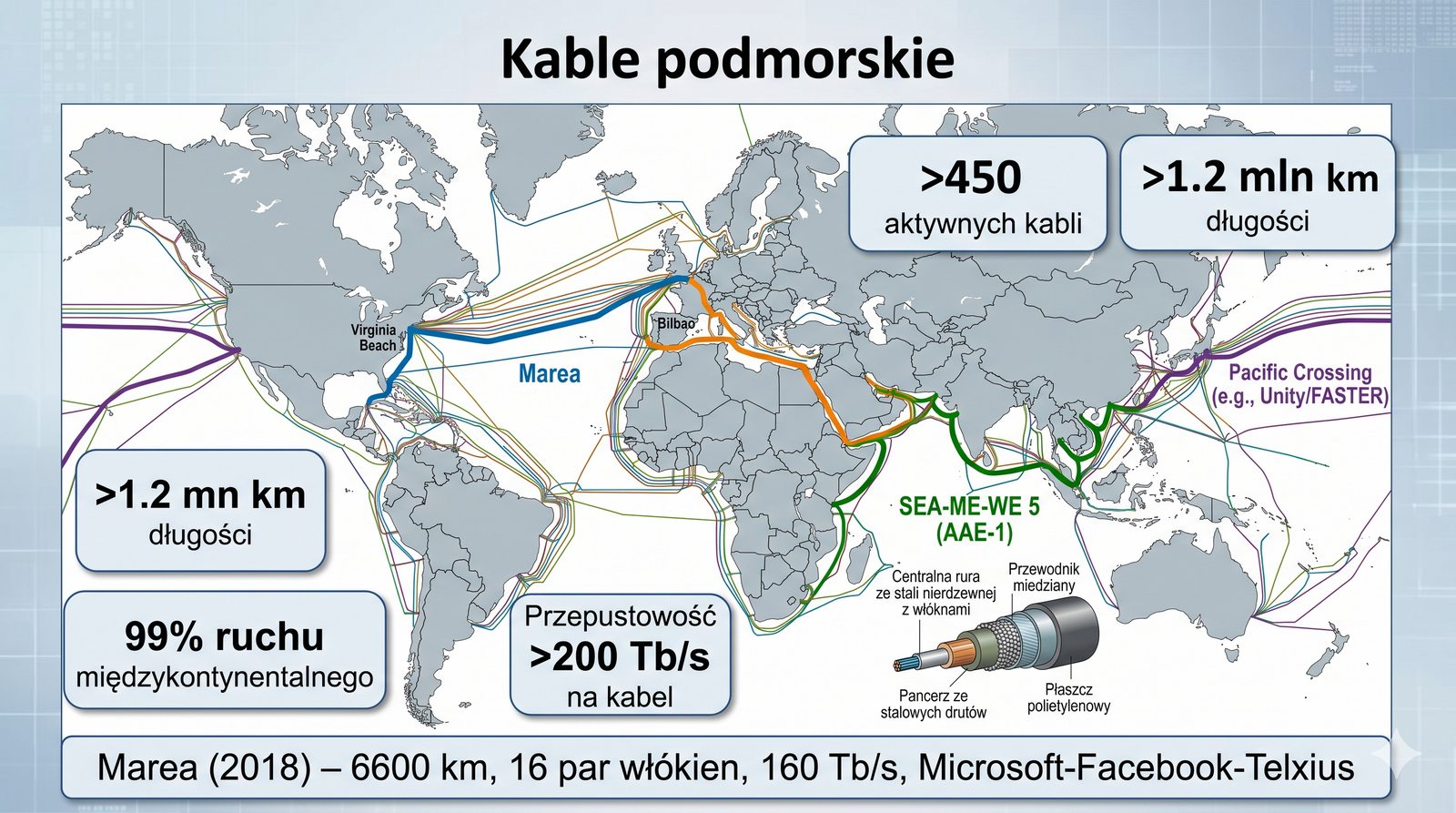

Podmorskie kable światłowodowe stanowią krytyczna infrastrukture globalnej komunikacji - ponad 2,5 miliona kilometrów kabli l¹czy wszystkie kontynenty. Najnowoczesniejsze kable, takie jak MAREA czy HAVFRUE, maja przepustowość rzędu 200-250 Tb/s. Wzmacniacze EDFA umieszczone na dnie oceanu co 50-100 km są zasilane przez kabel napieciem stalym rzędu 10 kV. Uszkodzenie kabla podmorskiego przez kotwice statku lub trzesienie ziemi wymaga zaangazowania specjalnego statku do naprawy, co trwa od kilku dni do kilku tygodni i kosztuje miliony dolarów.

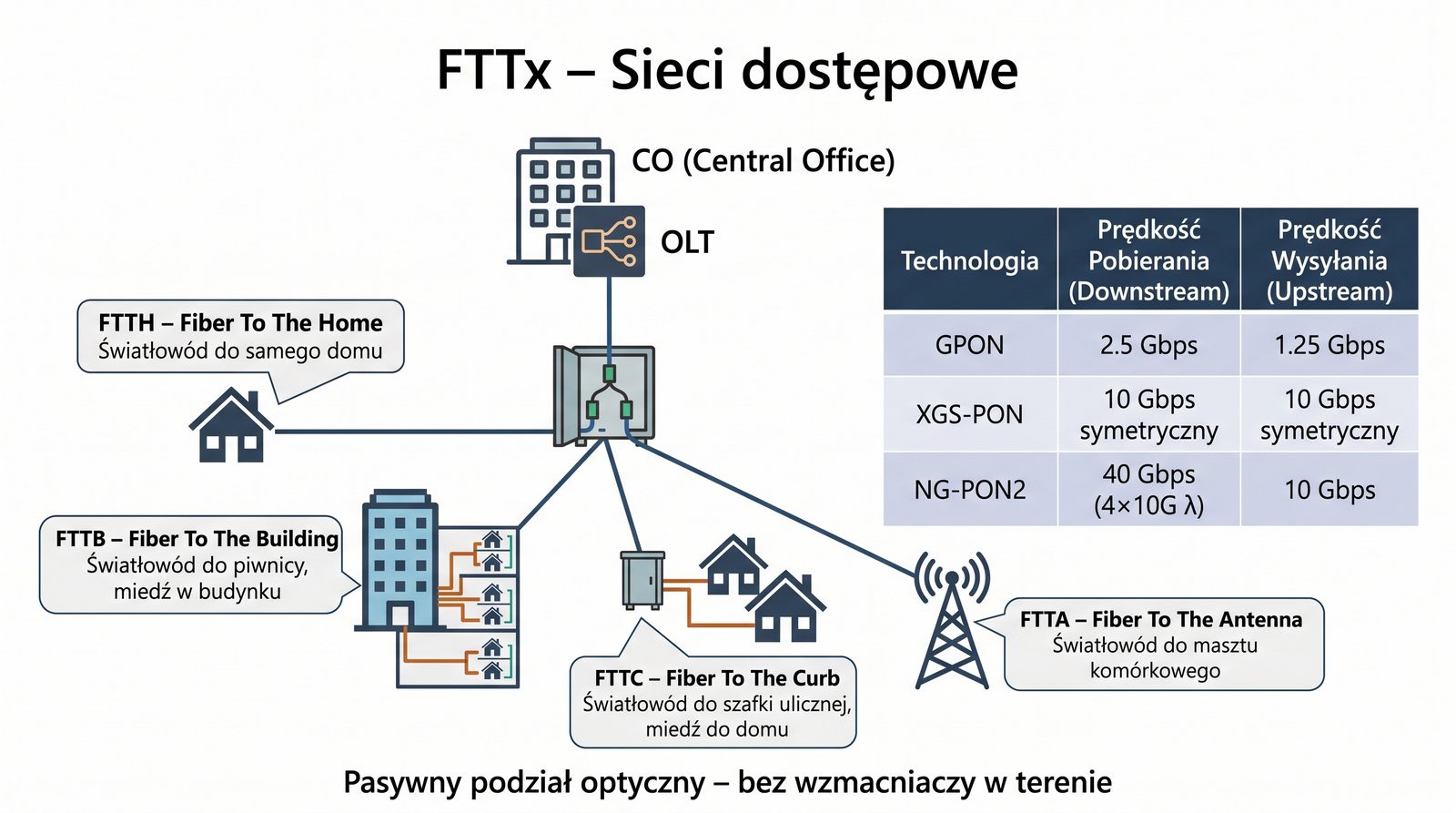

Technologia FTTx rewolucjonizuje dostep do internetu szerokopasmowego na całym świecie. Standard GPON zapewnia przepustowość 2,5 Gb/s downstream i 1,25 Gb/s upstream, dzielone przez maksymalnie 64 uzytkowników za pomocą pasywnego splittera optycznego. Nowszy standard XGS-PON oferuje symetryczna prędkość 10 Gb/s. W Polsce budowa sieci FTTH jest dynamicznie rozwijana przez operatorów takich jak Orange, UPC/Play i INEA. Dla instalatorów sieci FTTH niezbędna jest znajomosc technik spawania wlókien giêtkich G.657.A1, które są standardem w instalacjach doprowadzonych bezpośrednio do mieszkania abonenta.

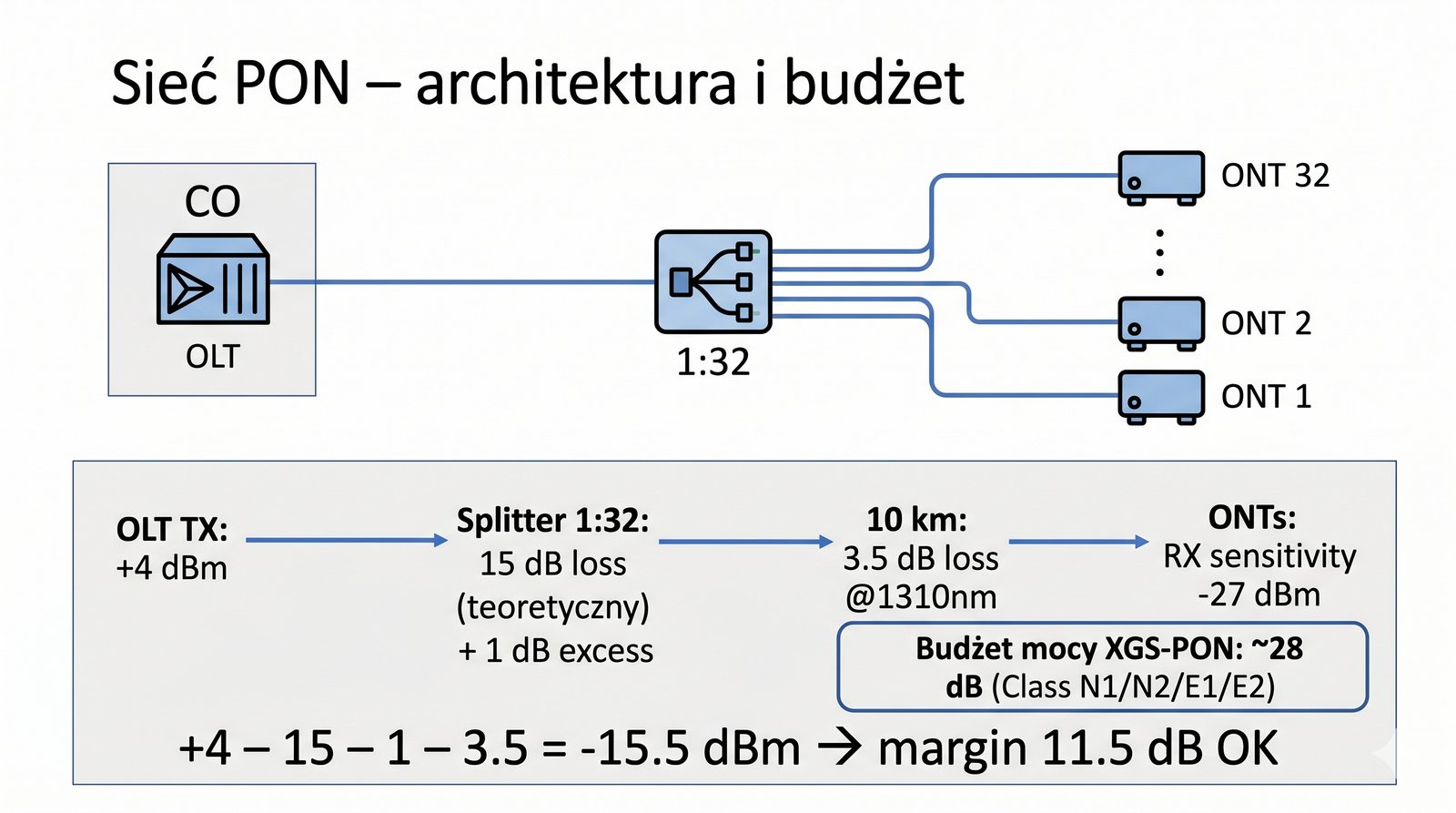

Pasywne sieci optyczne PON stanowią najbardziej ekonomiczne rozwiązanie dla sieci dostepowych, ponieważ eliminuja potrzebe stosowania aktywnych elementów w sieci rozdzielczej. Kluczowym elementem PON jest splitter optyczny - pasywne urzadzenie dzielace światło z jednego wlókna na wiele wlókien wyjsciowych. Strata wtracieniowa splittera 1:32 wynosi około 15-17 dB. W systemach PON stosuje się wielofalowosc (WDM) do rozdzielenia kierunków transmisji: downstream 1490 nm, upstream 1310 nm. Lokalizacja uszkodzenia w sieci PON jest trudniejsza niż w sieciach punkt-punkt, ponieważ splittersy maskuja odbicia wsteczne.

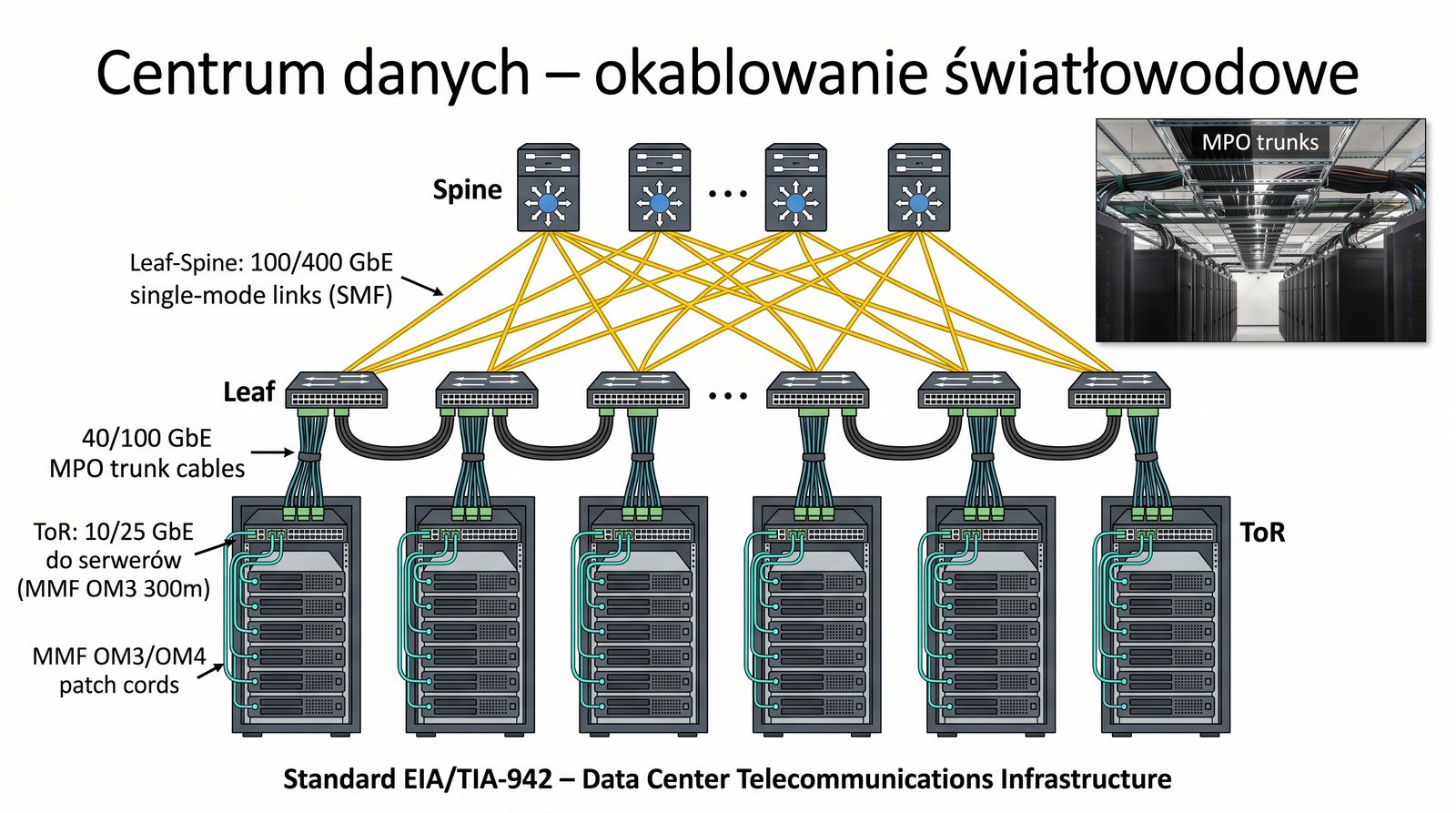

Centra danych są jednym z najwiekszych konsumentów technologii światłowodowej, wykorzystując miliony połączeń optycznych wewnatrz i między szafami serwerowymi. Architektura spine-leaf wymaga ogromnej liczby połączeń krzyzowych między przelacznikami, realizowanych za pomocą kabli trunk MPO. Standard 400 Gb/s (400GBASE-DR4) wykorzystuje 4 pary wlókien SMF pracujacych w trybie PAM4 z prędkością 100 Gb/s na fale. Wykorzystanie swiatlowodów w data center pozwala na znaczne oszczędności energii - transceivery optyczne pobierają około 1-3 W, podczas gdy miedziane 10 Gb/s pobierają 2-5 W na port.

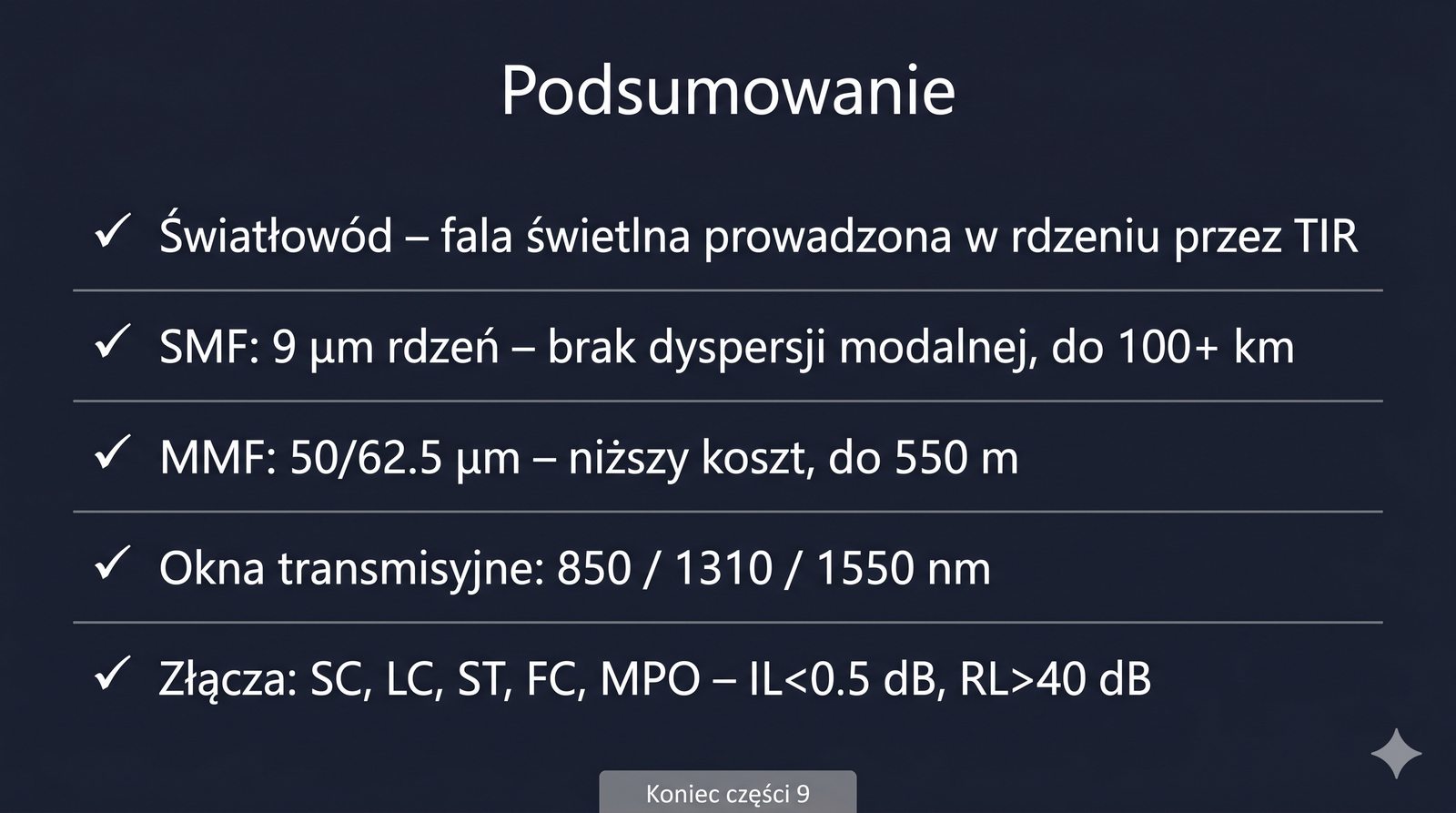

Podsumowanie zdobytej wiedzy stanowi ważny element procesu nauczania, pozwalający na utrwalenie kluczowych koncepcji. Struktura rdzeń-płaszcz-powłoka, zjawisko całkowitego wewnętrznego odbicia, róznice między SMF a MMF oraz apertura numeryczna (NA) to fundamenty techniki światłowodowej. Znajomosc typów złącz (SC, LC, ST, FC, MPO) i ich charakterystyk (PC vs APC) jest niezbędna przy projektowaniu paneli krosowych. Wybór odpowiedniej metody łączenia wlókien ma bezposredni wplyw na tłumienie i niezawodnosc łącza. Wiedza o dlugosciach fal, oknach transmisyjnych i standardach pozwala na projektowanie wydajnych i przyszlosciowych sieci optycznych.

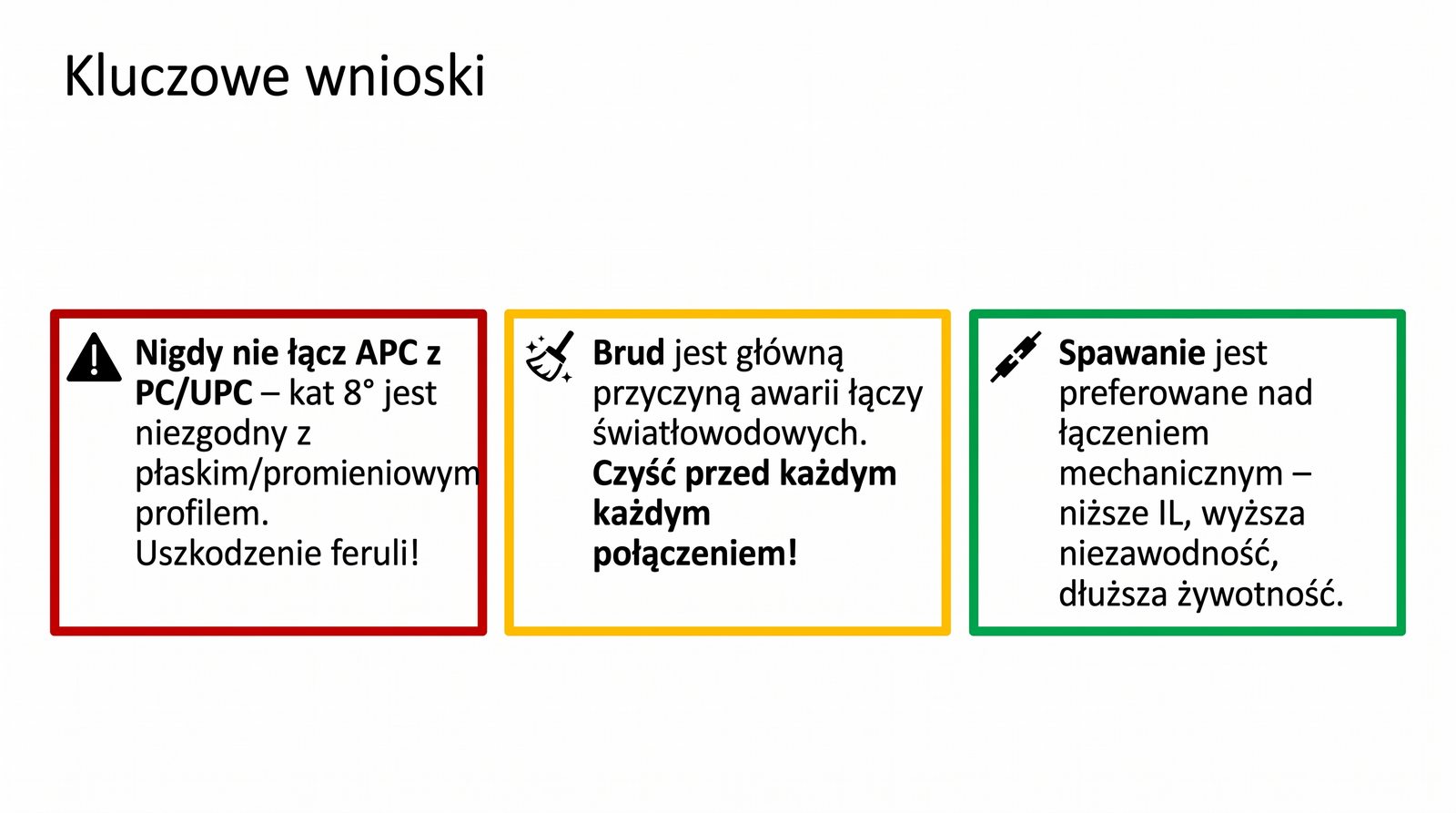

Warto zapamietac aspekty praktyczne, które maja bezposredni wplyw na jakosc i niezawodnosc instalacji światłowodowych. Zasada nie łączenia APC z PC/UPC jest krytyczna - róznica katów polerowania powoduje tłumienie nawet 2-3 dB i ryzyko uszkodzenia feruli. Czystosc złącz jest najwazniejszym elementem profilaktyki awarii. Do czyszczenia złącz nie wolno uzywac alkoholu etylowego ani acetonu - dozwolony jest czysty alkohol izopropylowy (IPA, min. 99,5%). Swiatlowody zapewniają izolacje galwaniczna, co eliminuje problem petli mas i przepiec atmosferycznych. Zgodnosc z normami ISO 11801 i ITU-T jest często wymogiem formalnym w przetargach publicznych.

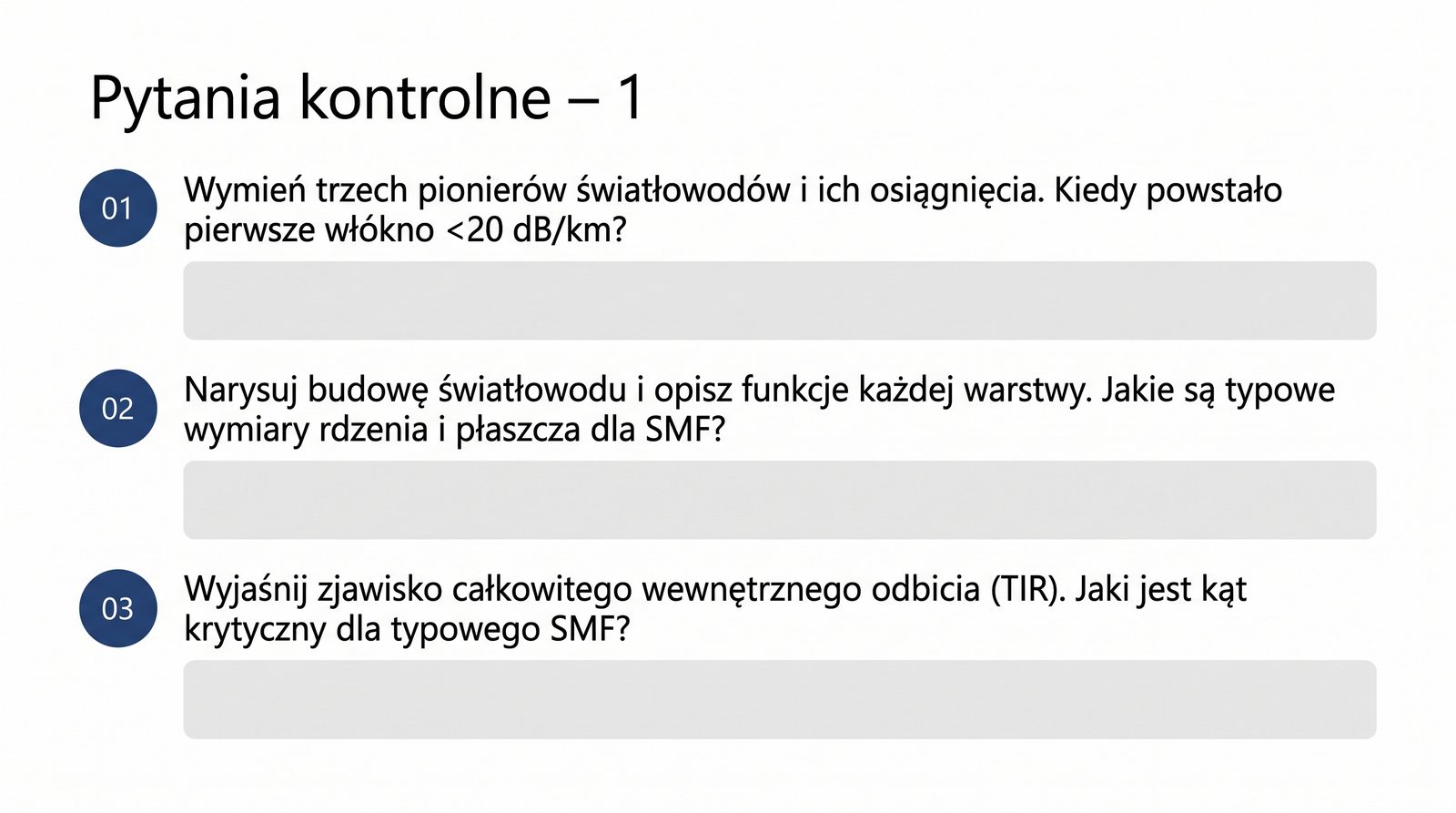

Pytania kontrolne pomagaja w utrwaleniu najwazniejszych informacji i działają jak test kompetencji przed praktyczna praca ze swiatlowodami. Róznica między SMF a MMF jest fundamentalna: smuklejszy rdzeń SMF (9 mikrometrów) propaguje tylko jeden mod światła, co eliminuje dyspersje międzymodowa, ale wymaga precyzyjniejszego pozycjonowania podczas spawania. Wlókna MMF (50/62,5 mikrometra) propaguja setki modów jednocześnie, co ulatwia sprzezenie światła, ale ogranicza zasieg i przepustowość. Trzy standardowe długości fal (850, 1310, 1550 nm) leza w oknach transmisyjnych szkła krzemionkowego, co pozwala na optymalizacje pod kątem tłumienia i dyspersji.

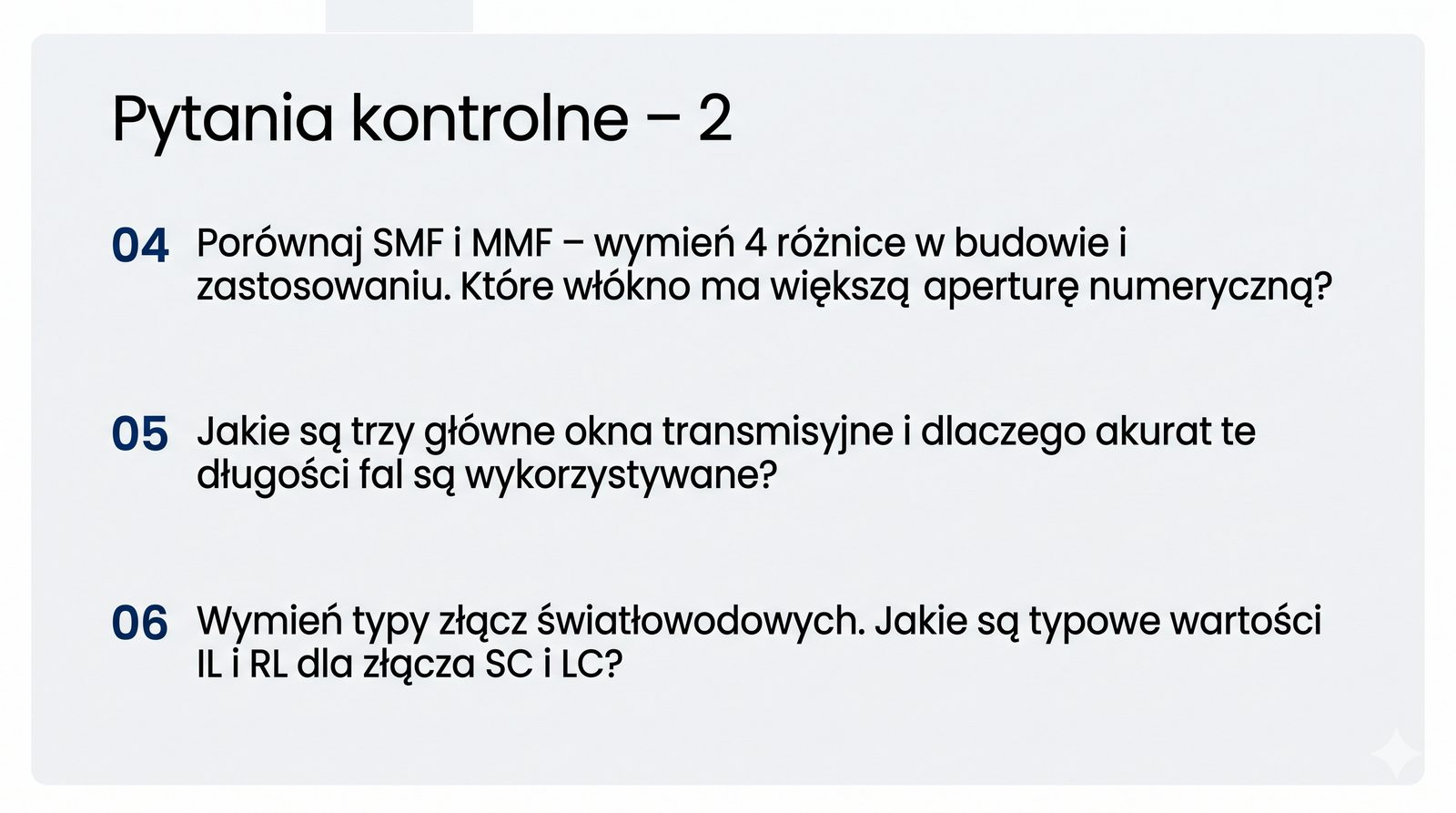

Kontynuacja pytan kontrolnych pozwala na glebsze zrozumienie wybranych zagadnień. Apertura numeryczna NA = 0,12 dla wlókien SMF oznacza, że maksymalny kąt padania światła na powierzchnię czolowa rdzenia wynosi około 7 stopni. Dla wlókien MMF OM1 wartosc NA wynosi około 0,275, co daje kąt około 16 stopni. Zlacza PC maja niebieska obudowe, a APC zielona. APC z katowym polerowaniem 8 stopni zapewnia wspólczynnik odbicia na poziomie -60 do -70 dB, podczas gdy PC osiąga zaledwie -35 do -40 dB. W systemach PON uzywanie złącz APC jest konieczne, aby uniknac uszkodzenia laserów nadawczych przez światło odbite.

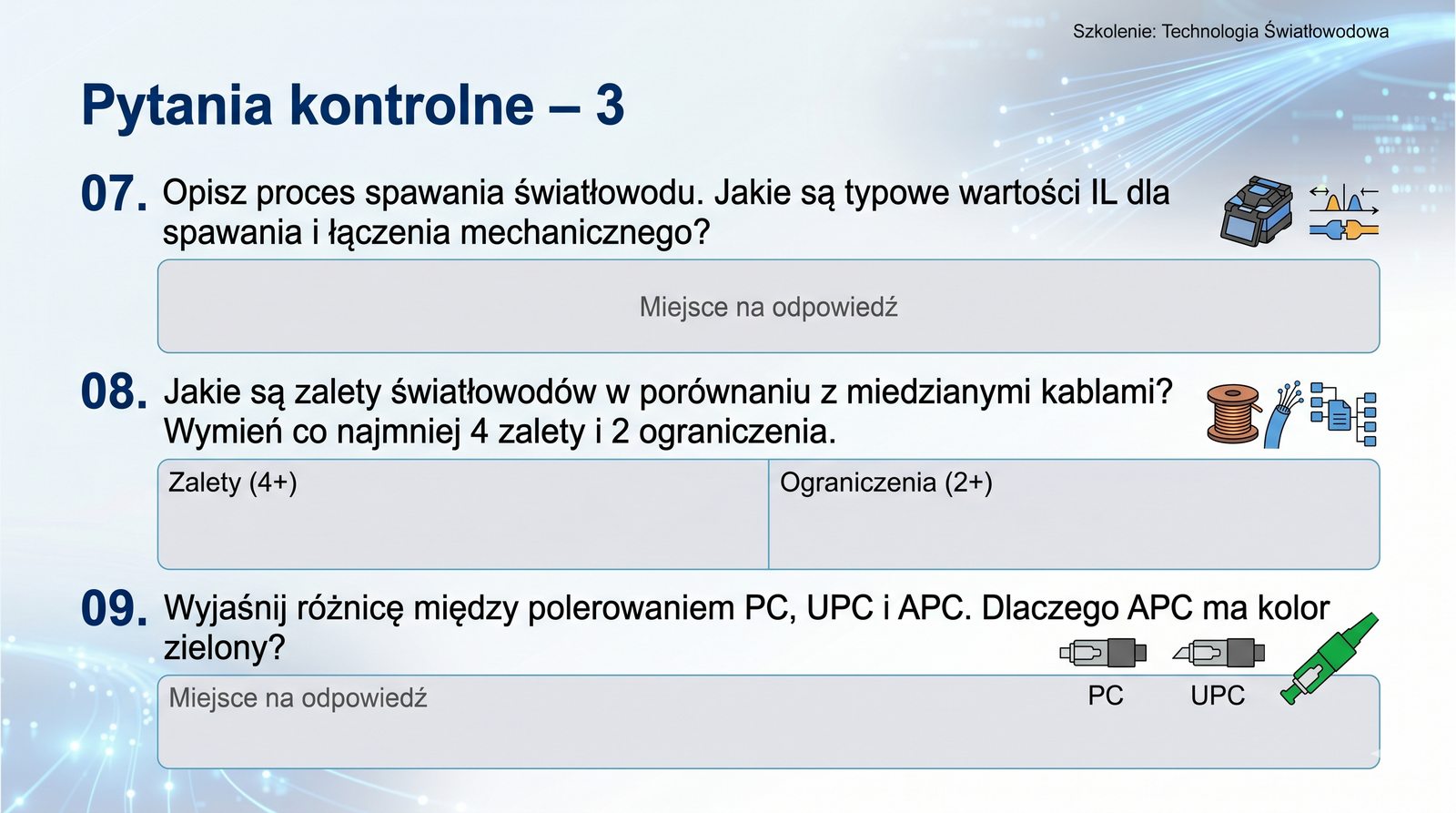

Odpowiedzi na kolejne pytania kontrolne utrwalaja najwazniejsze informacje o zaletach i parametrach swiatlowodów. Trzy glówne zalety swiatlowodów nad kablami miedzianymi to: calkowita odporność na zaklócenia elektromagnetyczne, znacznie nizsze tłumienie (0,2 dB/km vs 20 dB/km) oraz gigantyczna przepustowość. Swiatlowody są materialowo znacznie tańsze od miedzi, a ich żywotność szacuje się na 25-40 lat. Średnica płaszcza (cladding) wynoszącą 125 mikrometrów jest standardem wszystkich swiatlowodów telekomunikacyjnych, niezależnie od typu. Średnica powłoki ochronnej (coating) wynosi 250 mikrometrów dla wlókien stand-alone oraz 900 mikrometrów w konfiguracji tight buffer.

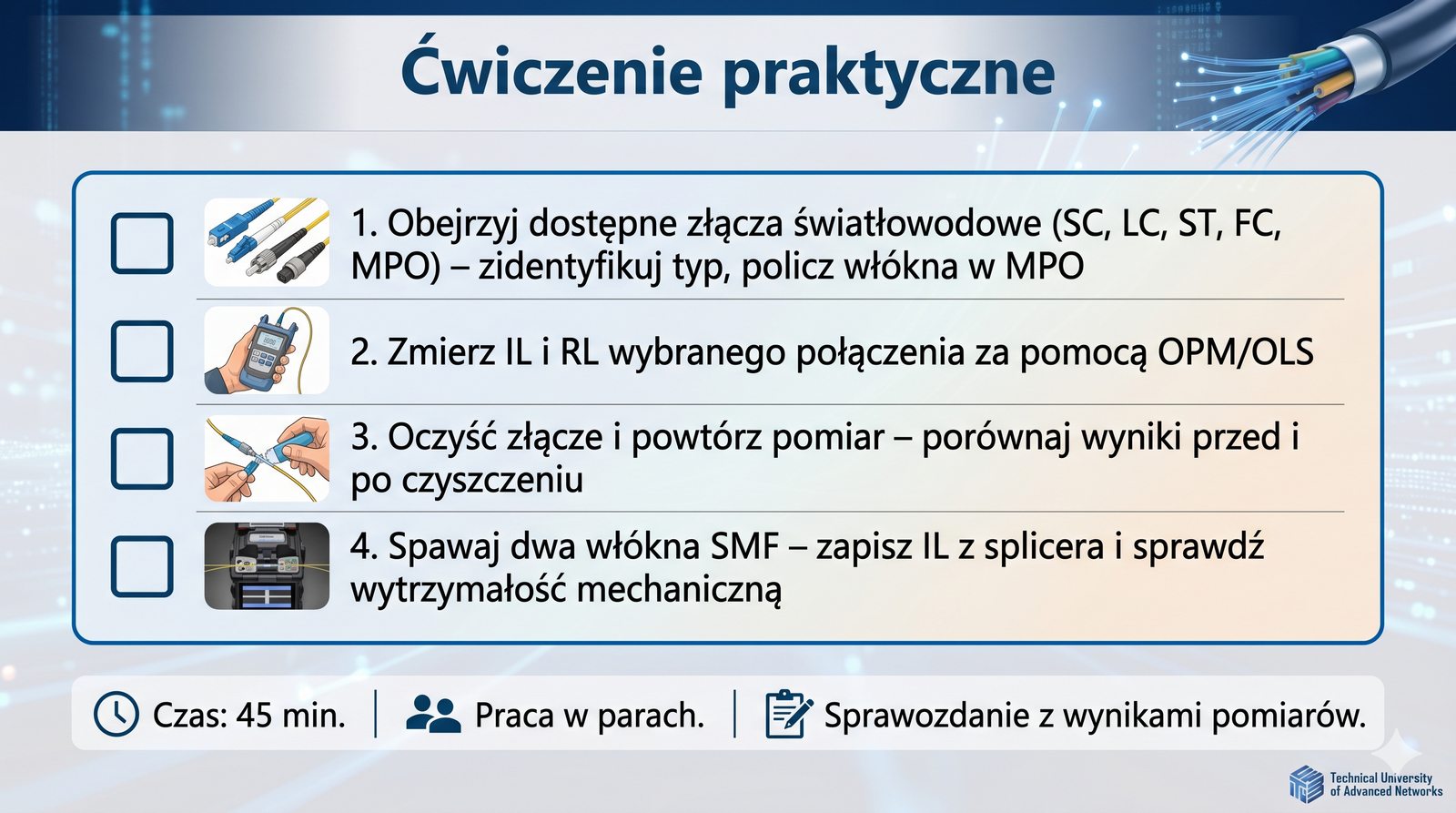

Czesc praktyczna w formie cwiczen samodzielnych pomaga w nabyciu umiejętności rozpoznawania typów swiatlowodów i złącz. Ogladajac patchcord, należy zwrócic uwagę na oznaczenia nadrukowane na plasczu kabla - najczęściej "9/125 SMF G.652.D" lub "50/125 OM4". Identyfikacja typu złącza polega na pomiarze średnicy feruli: 2,5 mm dla SC i ST, 1,25 mm dla LC. Kolor obudowy wskazuje typ polerowania: niebieski = PC/UPC, zielony = APC, bezowy = MMF PC. Sprawdzenie dokumentacji transceivera SFP pozwala na poznanie jego parametrów: moc nadawcza (dBm), czułość odbiornika (dBm), długość fali (nm) i maksymalny zasieg (km).

Zakończenie dziewiątej części cyklu stanowi podsumowanie zdobytej wiedzy i wprowadzenie do kolejnych zagadnień. Tłumienie w światłowodach, które będzie szczególowo omówione w części 10, dzieli się na straty absorpcji i straty rozpraszania (Rayleigh scattering). Dla chętnych poleca się lekturę norm ITU-T G.652, G.655, G.657 oraz publikacji "Fiber-Optic Communications Technology" (D. Goff) i "Understanding Fiber Optics" (J. Hecht). Ćwiczeniem utrwalającym wiedzę jest obliczenie NA dla wlókna SMF: dla n1 = 1,468 i n2 = 1,462, NA = 0,134, co jest wartością bliską standardowej NA = 0,12 dla wlókien G.652.
