Piąta prezentacja z cyklu "Pomiary fizyczne – okablowanie strukturalne" poświęcona jest zaawansowanym pomiarom okablowania miedzianego oraz procesowi certyfikacji. Certyfikacja to najwyższy poziom weryfikacji jakości instalacji, wymagany przez normy międzynarodowe do potwierdzenia zgodności z określoną kategorią okablowania.

Omówione zostaną zarówno zagadnienia teoretyczne, jak i praktyczne aspekty korzystania z testerów certyfikacyjnych firmy Fluke Networks i Ideal Industries. Szczególny nacisk położono na interpretację wyników pomiarów i diagnozowanie najczęstszych problemów występujących w instalacjach miedzianych.

Wiedza zawarta w tej prezentacji jest niezbędna dla instalatorów okablowania strukturalnego, administratorów sieci oraz audytorów, którzy muszą potwierdzać jakość wykonanych instalacji przed przekazaniem ich do użytkowania klientowi.

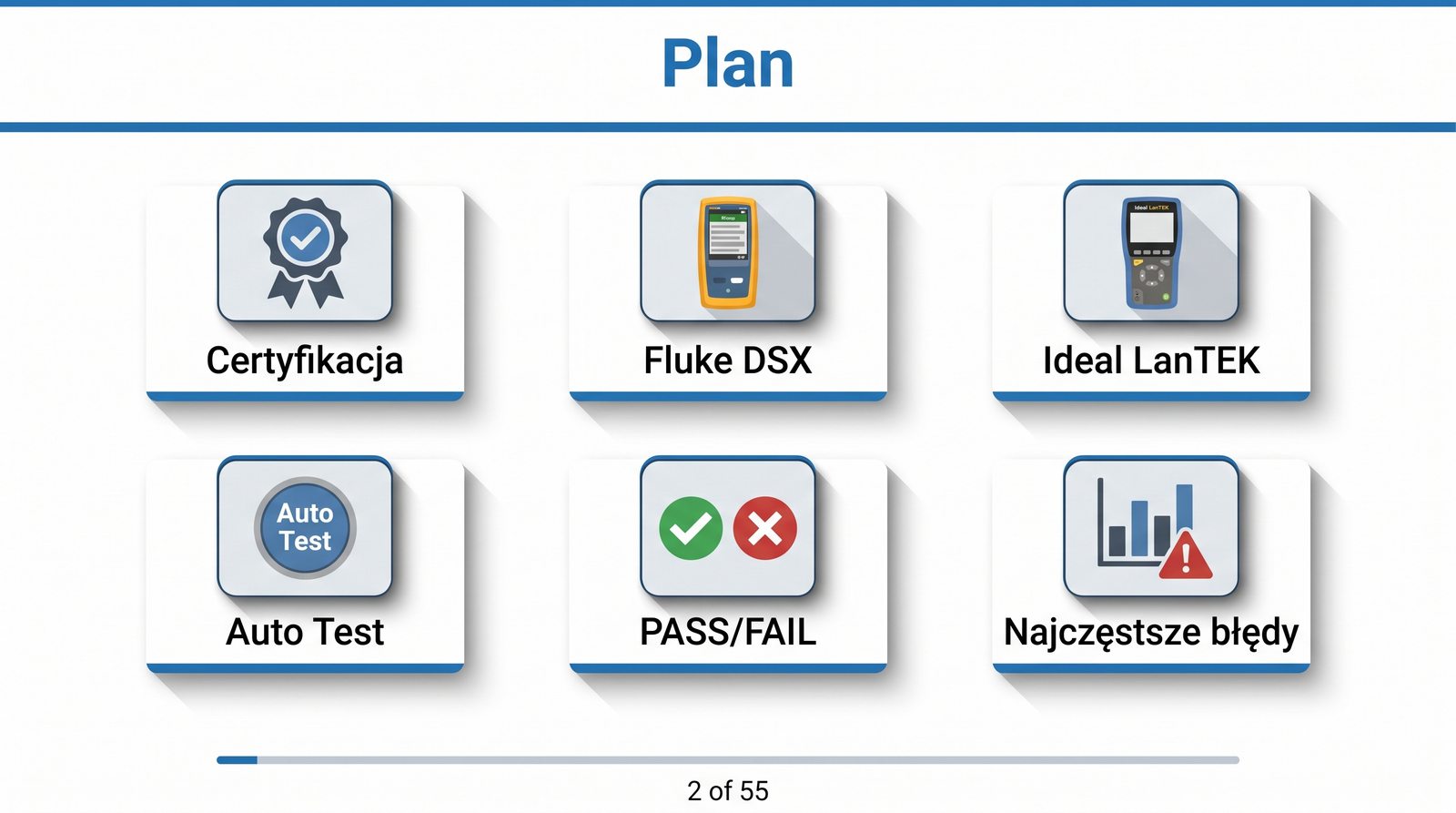

Plan piątej części prezentacji obejmuje pełen cykl tematów związanych z certyfikacją okablowania miedzianego – od definicji i norm, poprzez praktyczne wykonywanie pomiarów, aż po interpretację raportów i diagnozowanie problemów. Każde z wymienionych zagadnień zostanie szczegółowo omówione na kolejnych slajdach.

W części praktycznej przedstawione zostaną procedury krok po kroku dla testerów Fluke DSX, wraz z przykładami raportów PASS i FAIL. Omówione zostaną także narzędzia pomocnicze, takie jak testery WireMap, mierniki ciągłości oraz analizatory sieci, które wspierają codzienną diagnostykę.

Slajdy końcowe zawierają pytania kontrolne pozwalające na samodzielne sprawdzenie przyswojonej wiedzy oraz praktyczne wskazówki dotyczące dalszej nauki z wykorzystaniem materiałów wideo i dokumentacji producentów testerów.

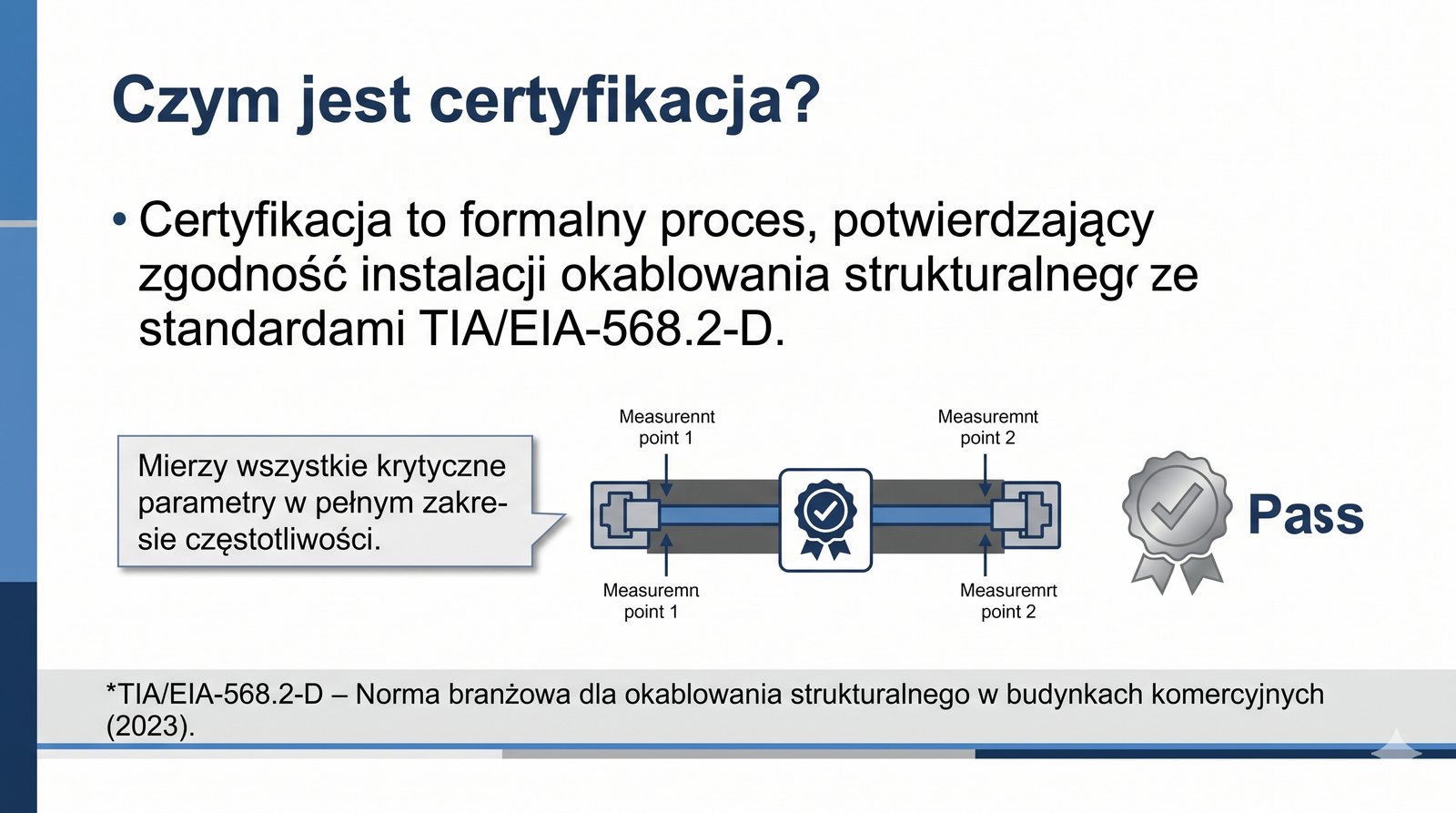

Certyfikacja okablowania to znacznie więcej niż zwykły test ciągłości – to kompleksowy proces pomiarowy, który weryfikuje dziesiątki parametrów transmisyjnych w funkcji częstotliwości. Tylko certyfikacja daje pewność, że okablowanie będzie obsługiwać wymagane standardy transmisji danych przez cały okres użytkowania instalacji, który wynosi zwykle 15–25 lat.

Proces certyfikacji jest uregulowany normami, które precyzyjnie określają, jakie parametry należy zmierzyć, w jakim zakresie częstotliwości i jakie są wartości graniczne (limity) dla poszczególnych kategorii okablowania. Wynikiem certyfikacji jest raport zawierający wszystkie zmierzone wartości wraz z informacją PASS lub FAIL dla każdego testowanego toru.

Warto podkreślić, że certyfikacja różni się zasadniczo od testowania ciągłości (WireMap) czy pomiaru długości – te podstawowe testy nie dają żadnej informacji o parametrach transmisyjnych kabla, takich jak tłumienie czy przesłuchy, które decydują o możliwości transmisji z wysokimi prędkościami.

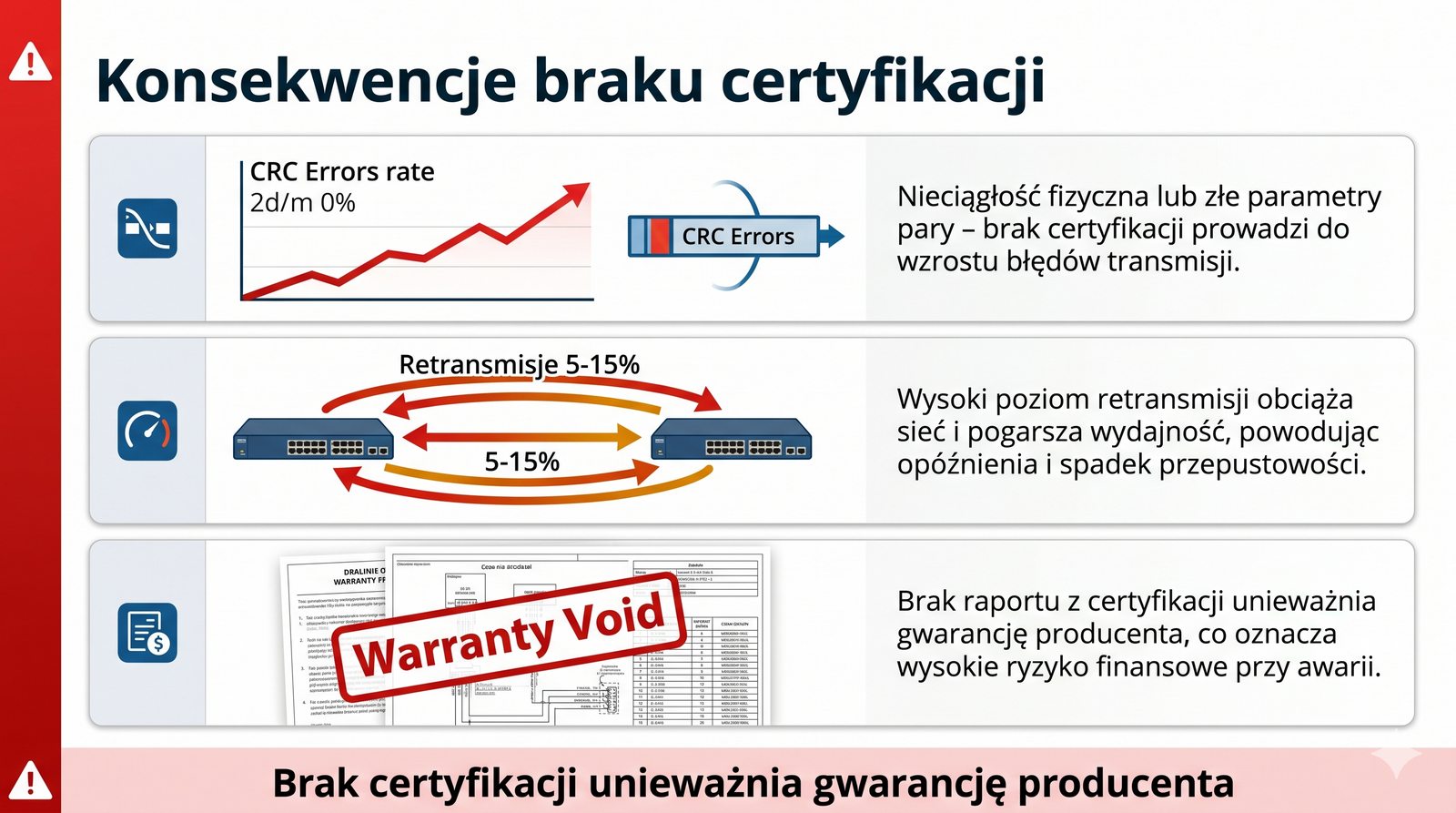

Brak certyfikacji okablowania może prowadzić do poważnych problemów eksploatacyjnych, które ujawniają się dopiero po oddaniu instalacji do użytku. Błędy CRC i retransmisje na poziomie TCP znacząco obniżają rzeczywistą przepustowość sieci, nawet jeśli pozornie wszystkie połączenia są nawiązywane prawidłowo.

W przypadku zasilania PoE (Power over Ethernet) zbyt duża rezystancja pętli powoduje spadek napięcia na końcu kabla, co może uniemożliwić uruchomienie zasilanych urządzeń lub powodować ich niestabilną pracę. Norma IEEE 802.3bt (PoE++) dostarcza do 90 W mocy, co wymaga bardzo niskiej rezystancji toru.

Producenci okablowania (np. Panduit, CommScope, Molex) udzielają gwarancji na swoje produkty wyłącznie pod warunkiem wykonania certyfikacji przez autoryzowanego instalatora przy użyciu skalibrowanego testera certyfikacyjnego. Brak certyfikacji powoduje utratę gwarancji producenta.

Normy okablowania strukturalnego są opracowywane przez trzy główne organizacje standaryzacyjne: TIA/EIA w Stanach Zjednoczonych, ISO/IEC na poziomie międzynarodowym oraz CENELEC w Europie. Mimo że normy te różnią się szczegółami, są ze sobą wzajemnie zgodne w zakresie podstawowych wymagań dla poszczególnych kategorii okablowania.

Kategorie Cat5e, Cat6, Cat6a, Cat7 i Cat8 różnią się nie tylko pasmem częstotliwości, ale także wartościami granicznymi dla wszystkich parametrów transmisyjnych. Wyższa kategoria wymaga nie tylko lepszego kabla, ale także lepszej jakości zakończeń (gniazd, patchcordów) i bardziej starannego wykonania instalacji.

Wybór kategorii okablowania powinien być podyktowany przewidywanymi potrzebami na cały okres użytkowania instalacji. Obecnie standardem w nowych instalacjach biurowych jest Cat6a (500 MHz), który obsługuje 10 Gb/s na pełnym dystansie 100 m i zapewnia odpowiedni zapas na przyszłość.

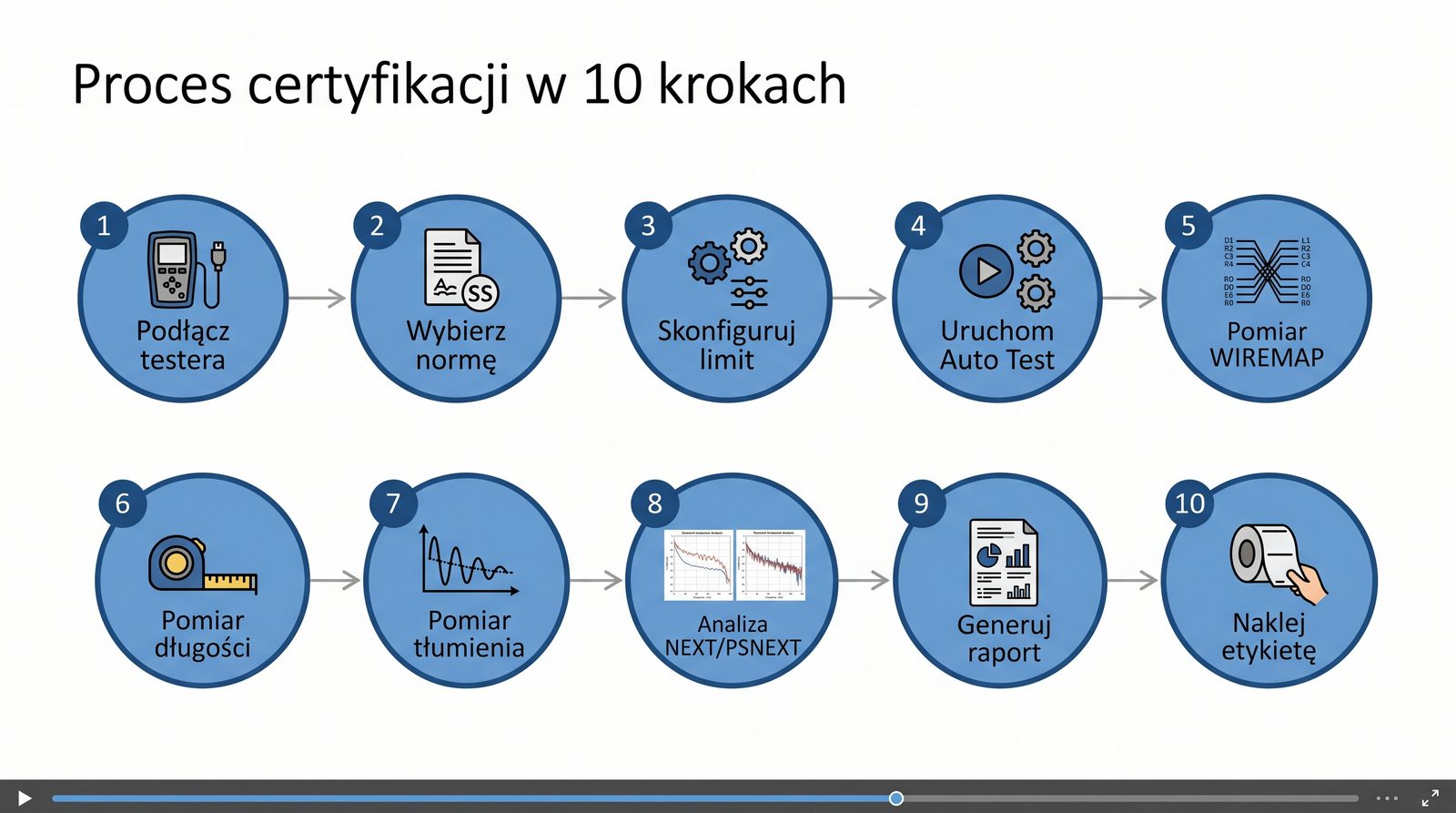

Proces certyfikacji rozpoczyna się od inspekcji wizualnej, która pozwala wychwycić oczywiste błędy instalacyjne jeszcze przed przystąpieniem do pomiarów. Należy sprawdzić, czy kable są prawidłowo oznaczone etykietami, czy promienie gięcia nie są zbyt małe, czy kable nie są zgniecione w korytach kablowych oraz czy zachowane są odpowiednie odległości od źródeł zakłóceń elektromagnetycznych.

Kolejne etapy to pomiary parametrów transmisyjnych wykonywane automatycznie przez tester certyfikacyjny. Współczesne testery, takie jak Fluke DSX-8000, wykonują pełen zestaw pomiarów w ciągu 7–15 sekund, mierząc jednocześnie wszystkie parametry dla wszystkich czterech par kabla w pełnym zakresie częstotliwości.

Po zakończeniu pomiarów tester generuje raport, który można wyeksportować do formatu PDF, CSV lub bezpośrednio do oprogramowania LinkWare do zarządzania wynikami certyfikacji. Raport zawiera szczegółowe informacje o każdym zmierzonym torze wraz z wykresami parametrów w funkcji częstotliwości.

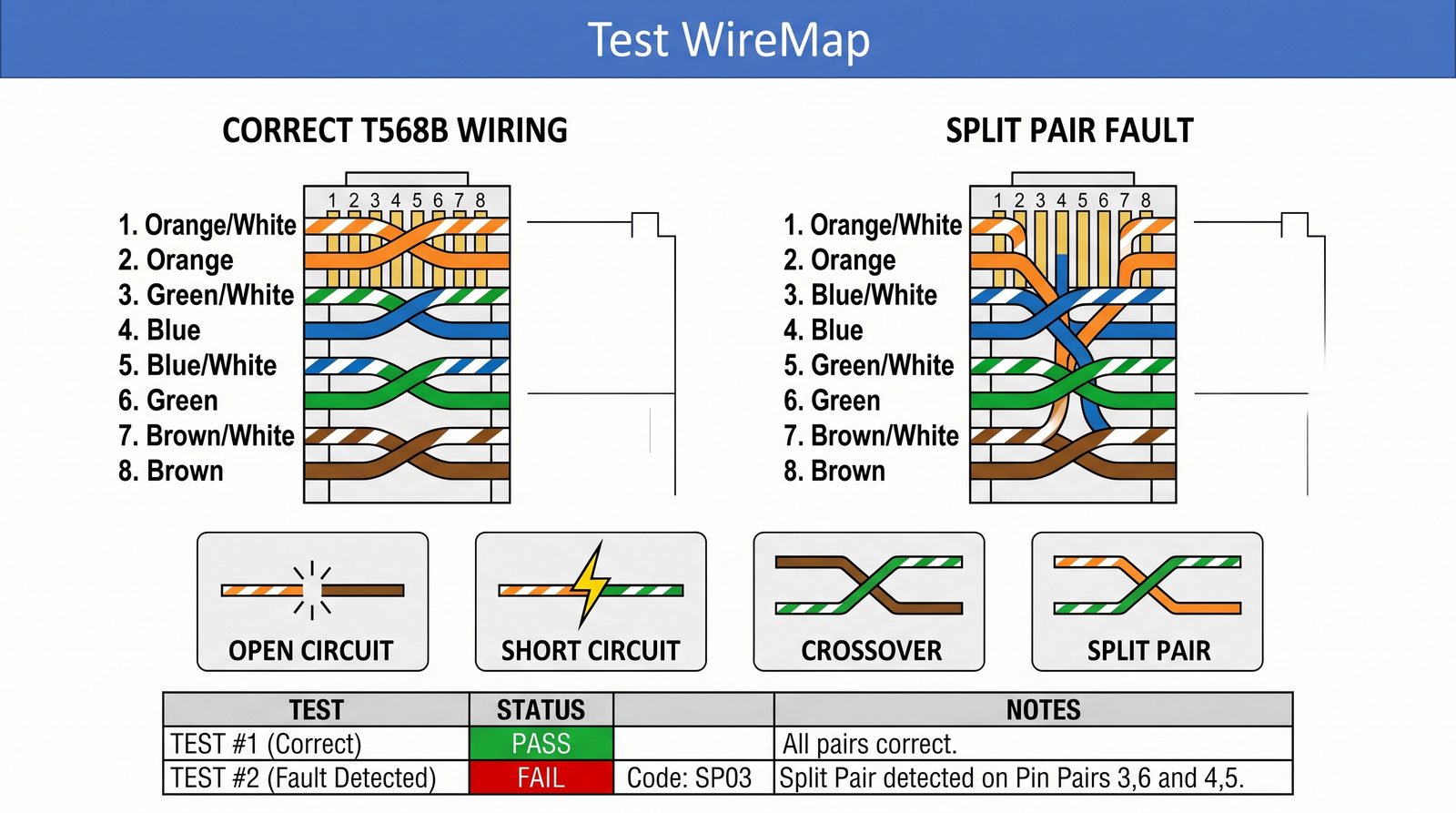

Test WireMap jest pierwszym i podstawowym testem wykonywanym przez każdy tester okablowania. Sprawdza on poprawność podłączenia wszystkich ośmiu przewodów (czterech par) zgodnie z wybranym standardem zakończenia – T568A lub T568B. Wybór standardu zależy od przyjętej polityki w danej organizacji, przy czym T568B jest częściej stosowany w USA, a T568A w Europie.

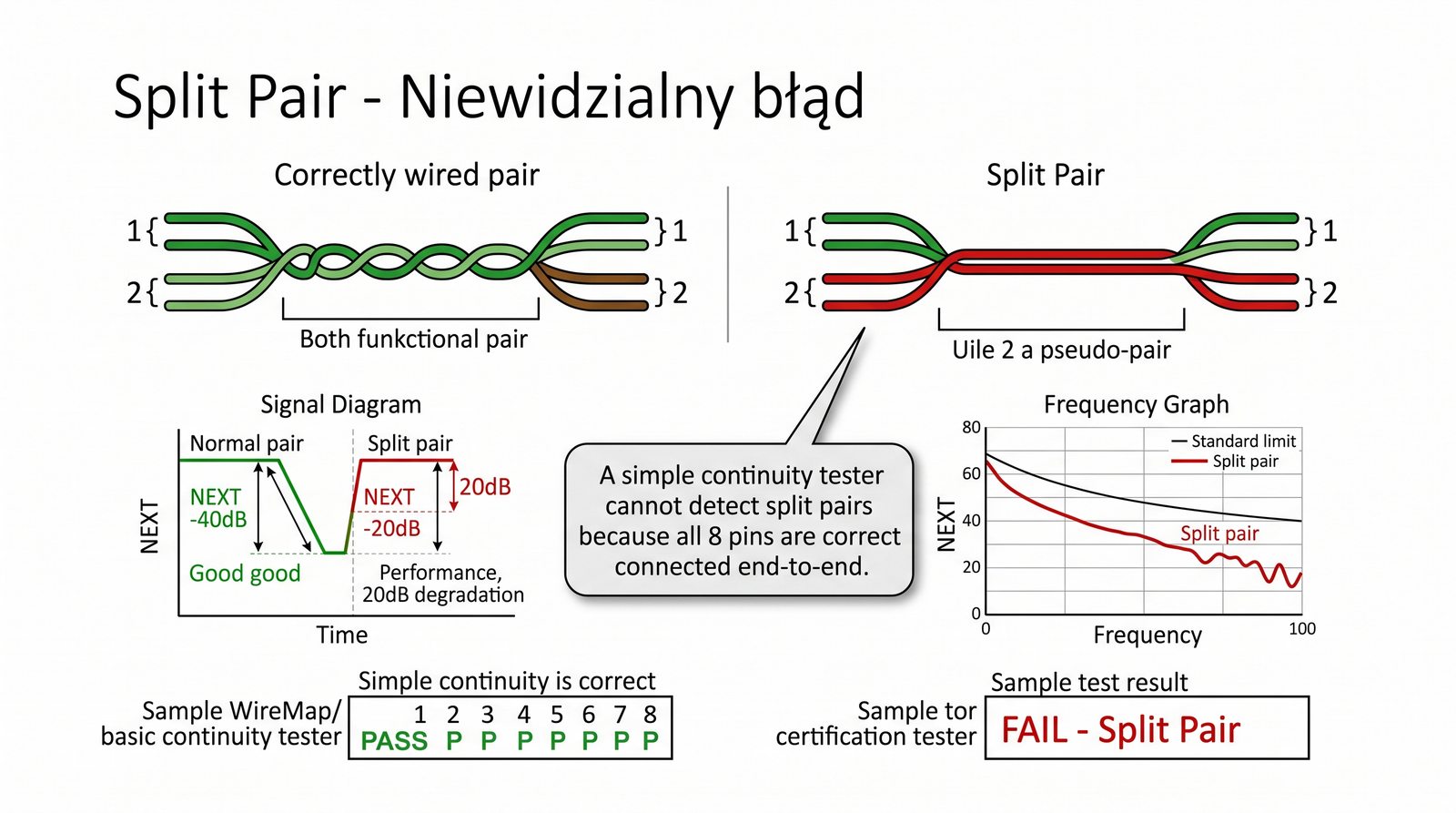

Szczególnie groźnym błędem jest split pair, który powstaje, gdy przewody tej samej pary (np. biało-pomarańczowy i pomarańczowy) nie są ze sobą skręcone, ale z innymi parami. Taki błąd nie zostanie wykryty przez prosty tester WireMap ani miernik ciągłości, ponieważ wszystkie piny są podłączone prawidłowo. Do wykrycia split pair konieczny jest pomiar NEXT testerem certyfikacyjnym.

Standardy T568A i T568B różnią się kolejnością par pomarańczowej i zielonej w pinach RJ45. W T568A pary zielona (piny 1–2) i pomarańczowa (piny 3–6), w T568B pary pomarańczowa (piny 1–2) i zielona (piny 3–6). Oba standardy są równie poprawne, ale należy ich konsekwentnie przestrzegać w całej instalacji.

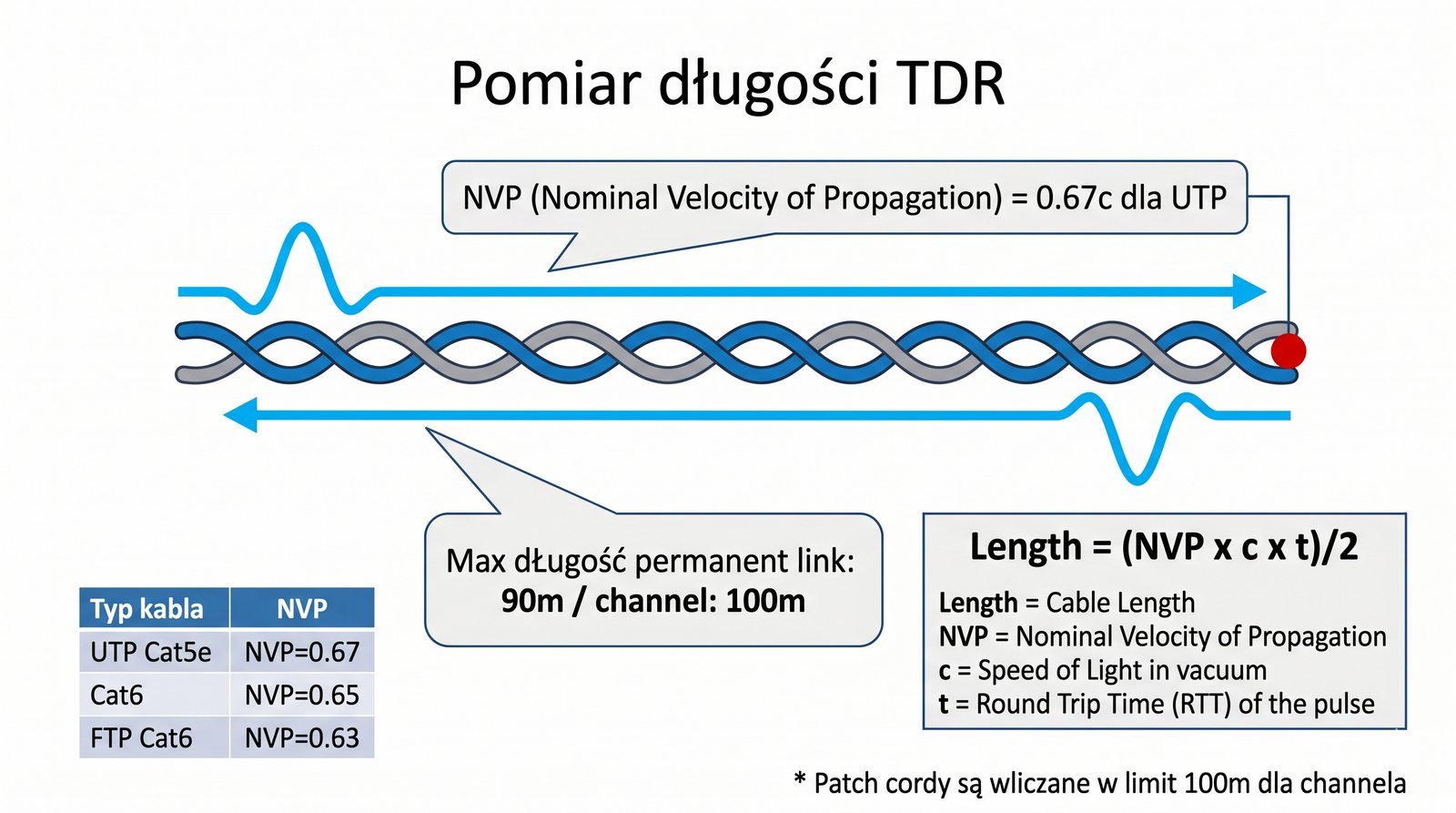

Metoda TDR (Time Domain Reflectometry) polega na wysłaniu krótkiego impulsu elektrycznego do kabla i pomiarze czasu, po którym wraca odbicie od końca kabla lub od miejsca uszkodzenia. Znając prędkość propagacji sygnału (NVP) i zmierzony czas, tester oblicza odległość do końca kabla lub miejsca uszkodzenia.

Współczynnik NVP (Nominal Velocity of Propagation) wyrażany jest jako ułamek prędkości światła w próżni i dla typowych kabli UTP Cat6a wynosi od 0,65 do 0,75. Wartość NVP zależy od rodzaju izolacji przewodów – kable z izolacją PE (polietylenową) mają wyższy NVP niż kable z izolacją PVC. Producenci kabli podają wartość NVP w specyfikacji technicznej.

Dokładność pomiaru długości metodą TDR zależy przede wszystkim od poprawności ustawienia NVP. Błąd NVP o 5% powoduje błąd pomiaru długości również o 5%, czyli dla kabla o długości 100 m błąd wyniesie 5 m. Testery certyfikacyjne oferują możliwość kalibracji NVP na odcinku referencyjnym o znanej długości.

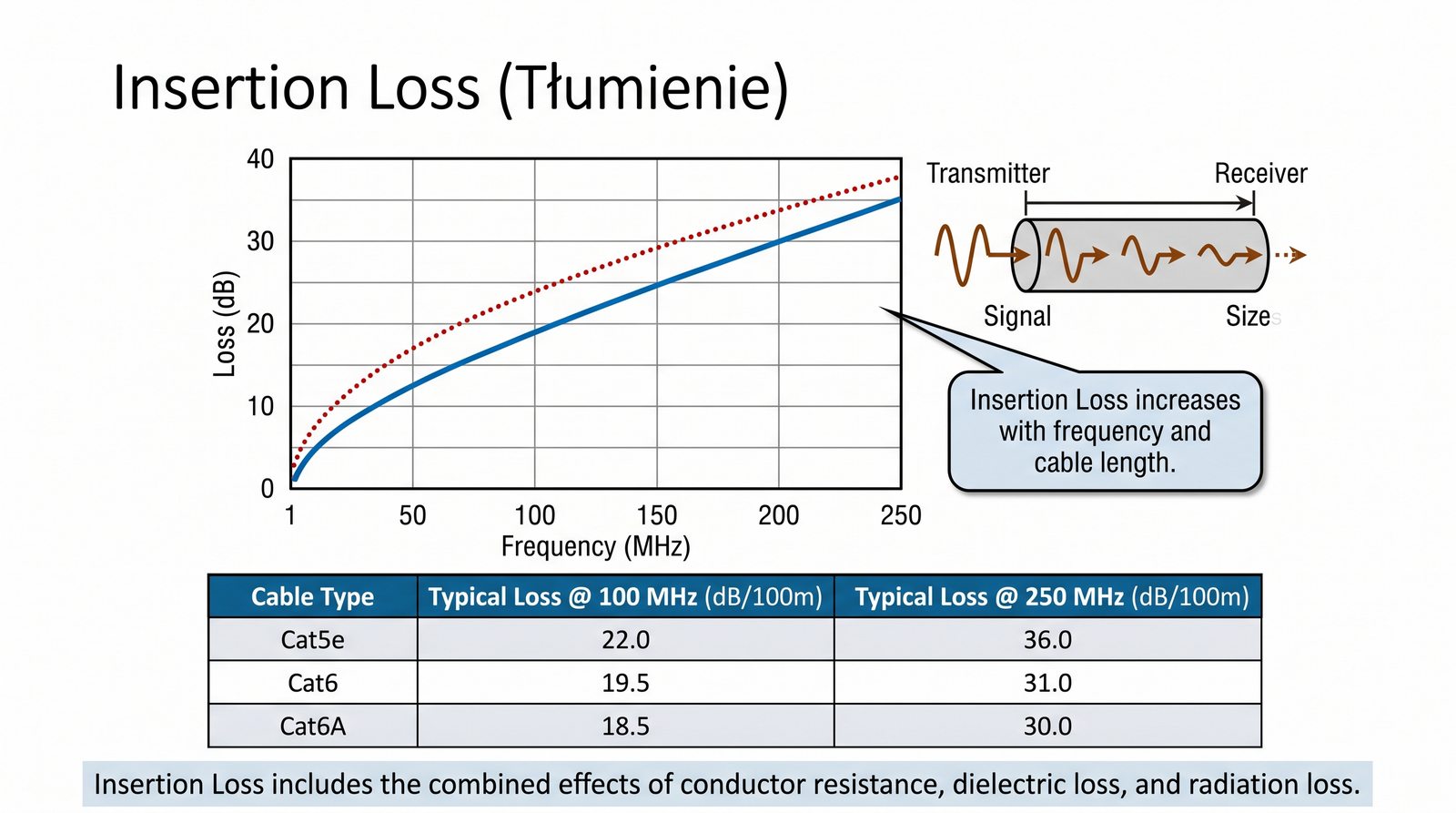

Insertion Loss (IL), zwane także tłumieniem wtrąceniowym, to strata mocy sygnału wynikająca z rezystancji przewodów, strat dielektrycznych w izolacji oraz promieniowania elektromagnetycznego. Tłumienie rośnie wraz z częstotliwością sygnału oraz wraz z długością kabla, co ogranicza maksymalną długość toru transmisyjnego.

W normie TIA-568.2-D dla Cat6a maksymalne tłumienie dla toru Link wynosi 7,8 dB przy 100 MHz i 24,0 dB przy 500 MHz. Dla Channel limity są łagodniejsze – odpowiednio 9,5 dB i 26,9 dB, ponieważ kanał zawiera dodatkowe złącza i patchcordy, które wnoszą dodatkowe tłumienie.

Na tłumienie wpływa także temperatura otoczenia – wzrost temperatury o 10°C powyżej 20°C zwiększa tłumienie o około 4%. W praktyce oznacza to, że w nieklimatyzowanych pomieszczeniach (strych, serwerownia bez chłodzenia) instalacja może nie spełniać norm w upalne dni.

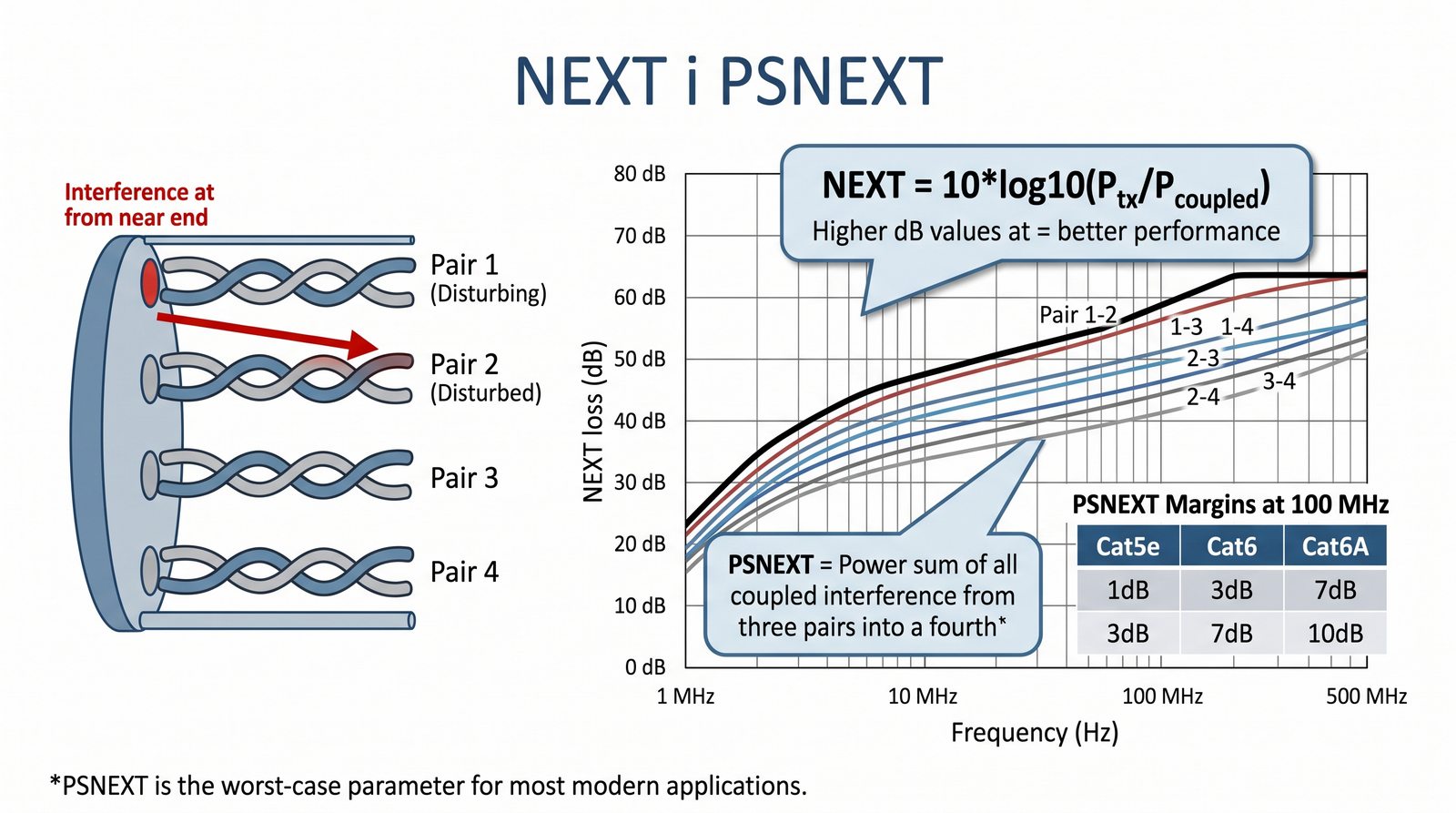

Przesłuch zbliżny NEXT (Near-End Crosstalk) jest miarą indukowania się sygnału z jednej pary przewodów w sąsiedniej parze na tym samym końcu kabla. Zjawisko to wynika z pojemnościowego i indukcyjnego sprzężenia między parami i jest szczególnie silne przy wysokich częstotliwościach stosowanych w nowoczesnych standardach transmisji.

Power Sum NEXT (PSNEXT) to suma mocy przesłuchów ze wszystkich pozostałych par na daną parę. Jest to parametr bardziej rygorystyczny niż zwykły NEXT, ponieważ uwzględnia skumulowany wpływ wszystkich par na siebie nawzajem. W transmisji 10GBASE-T, która wykorzystuje wszystkie cztery pary jednocześnie, PSNEXT ma kluczowe znaczenie.

Główną przyczyną niskiego NEXT jest zbyt duże rozkręcenie par na zakończeniach kabla. Norma wymaga, aby długość rozkręconych par przy zakończeniu nie przekraczała 13 mm (0,5 cala). Każdy dodatkowy milimetr rozkręcenia pogarsza NEXT o około 1–2 dB.

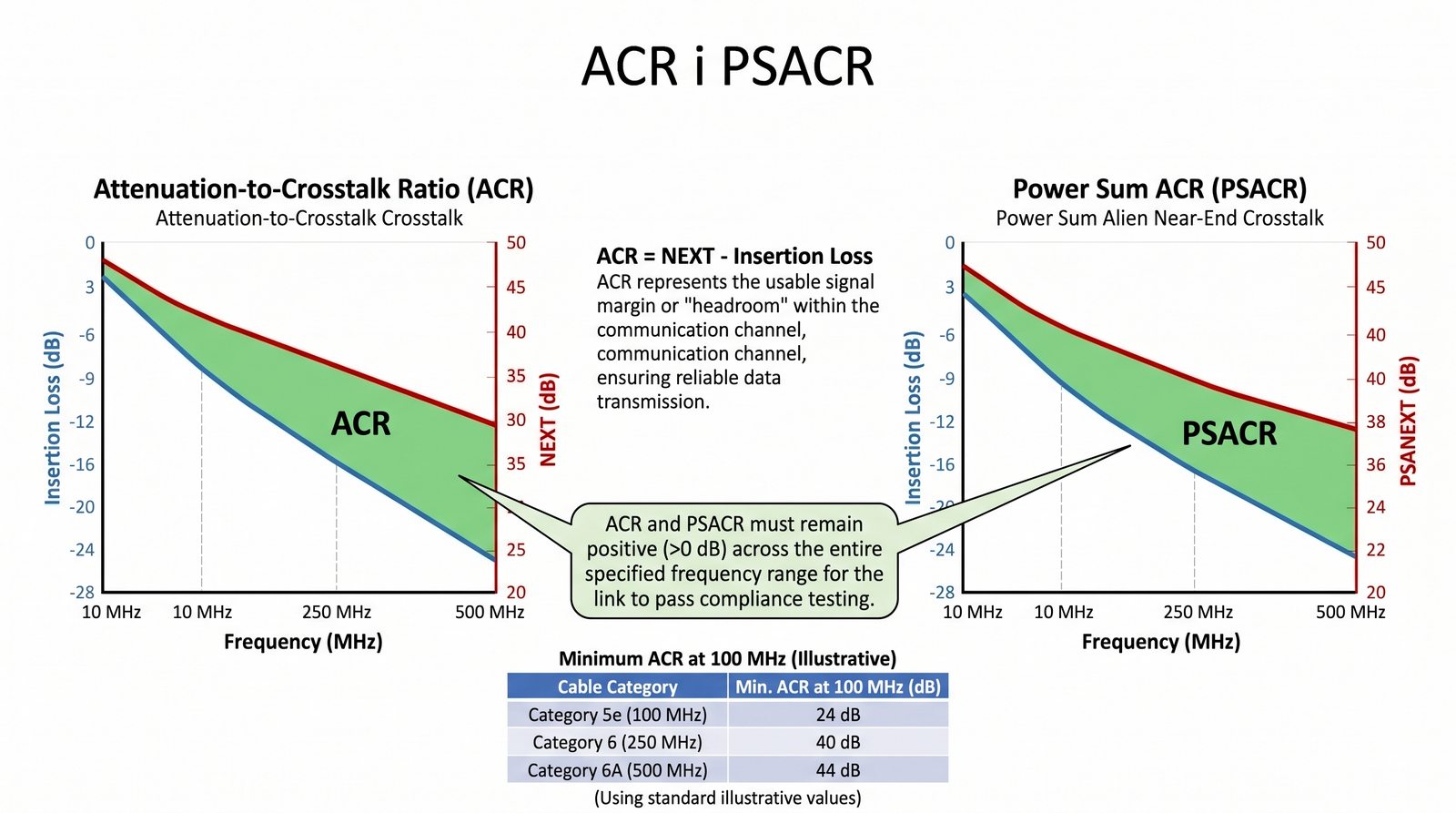

Współczynnik ACR (Attenuation-to-Crosstalk Ratio) to różnica między NEXT a Insertion Loss wyrażona w decybelach. Im wyższy ACR, tym lepszy stosunek sygnału do szumu na końcu odbiorczym i tym niższe prawdopodobieństwo błędów transmisji. ACR to parametr, który bezpośrednio przekłada się na jakość transmisji w sieci.

PSACR (Power Sum ACR) to odpowiednik ACR, ale uwzględniający sumaryczny przesłuch PSNEXT. Jest to parametr jeszcze bardziej wymagający niż ACR, szczególnie istotny w przypadku wykorzystania wszystkich czterech par do transmisji, co ma miejsce w standardach 1000BASE-T i 10GBASE-T.

Wartość ACR maleje wraz ze wzrostem częstotliwości, ponieważ tłumienie rośnie, a NEXT maleje. Dla Cat6a przy 100 MHz minimalny ACR wynosi 34,6 dB, przy 250 MHz spada do 24,8 dB, a przy 500 MHz do 12,3 dB. Gdy ACR spada poniżej 0 dB, transmisja staje się niemożliwa bez znaczących błędów.

Przesłuch zdalny FEXT (Far-End Crosstalk) jest mierzony na przeciwnym końcu kabla niż nadajnik, który go wywołuje. W przeciwieństwie do NEXT, który mierzony jest na końcu nadawczym, FEXT mierzy się na końcu odbiorczym, gdzie sygnał jest już osłabiony przez tłumienie kabla.

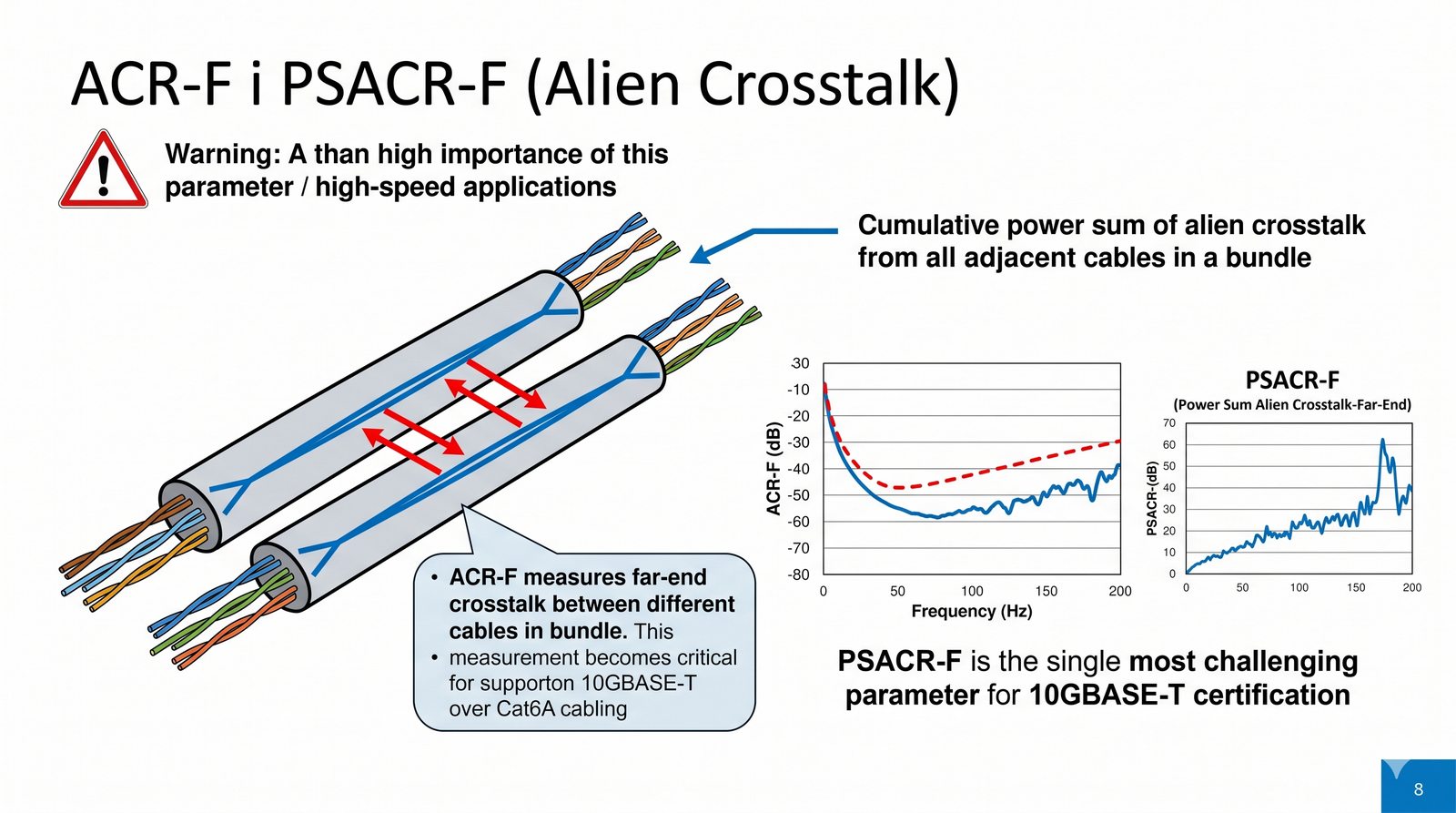

ACR-F (znany również jako ELFEXT – Equal Level FEXT) to stosunek tłumienia do FEXT, który normalizuje pomiar względem długości kabla. Dzięki normalizacji ACR-F pozwala na porównywanie przesłuchów zdalnych między kablami o różnej długości.

PSACR-F (Power Sum ACR-F) to suma przesłuchów zdalnych ze wszystkich par na daną parę. Parametr ten jest szczególnie ważny w transmisji full-duplex, gdzie jednoczesna transmisja w obie strony na wszystkich parach powoduje sumowanie się przesłuchów zdalnych.

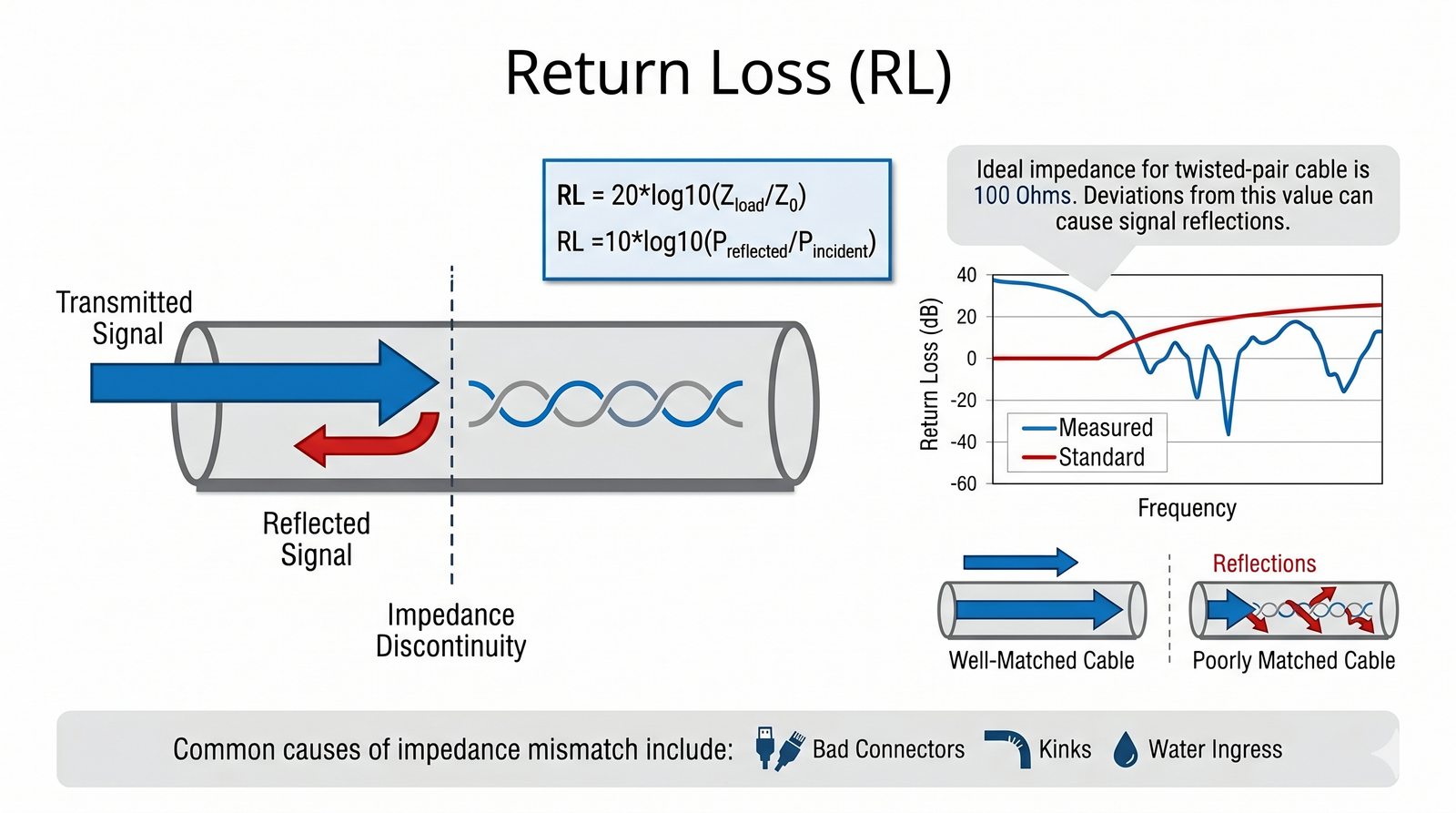

Return Loss (RL) to parametr określający, jaka część sygnału nadawanego odbija się od niedopasowania impedancyjnego na drodze transmisji. Idealna impedancja kabla UTP wynosi 100 omów, a każde odstępstwo od tej wartości powoduje odbicie sygnału.

Do najczęstszych przyczyn niedopasowania impedancyjnego należą: zbyt mocno zgięty kabel (promień gięcia poniżej 4 średnic kabla dla UTP), zgniecenie kabla przez meble, użycie różnych typów kabli w jednym torze oraz niskiej jakości złącza.

Return Loss mierzony jest w decybelach, przy czym wyższa wartość oznacza lepsze dopasowanie. Dla Cat6a minimalny RL dla toru Link wynosi 12,0 dB przy 100 MHz i 8,0 dB przy 500 MHz.

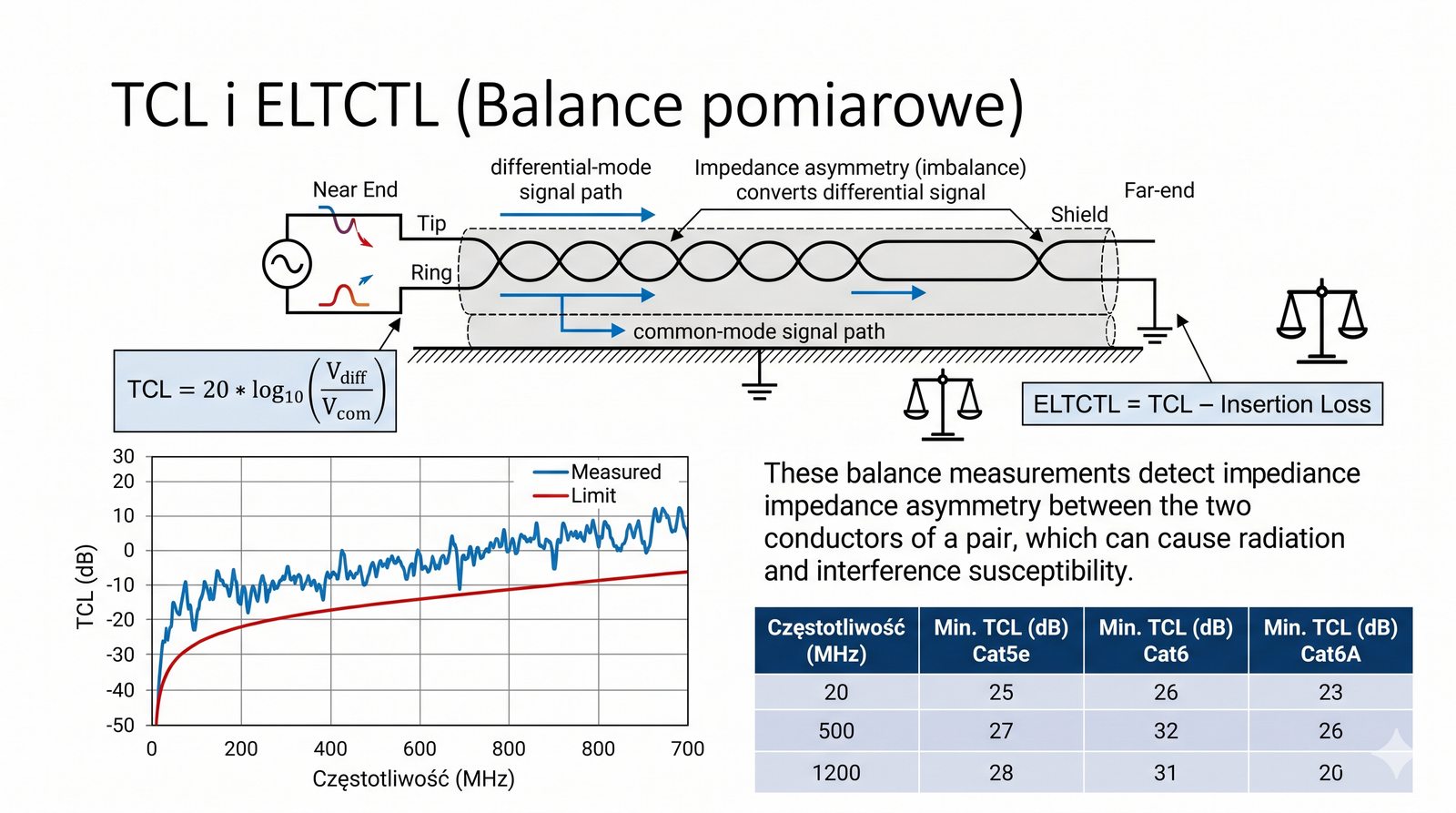

Parametry TCL (Transverse Conversion Loss) i ELTCTL (Equal Level Transverse Conversion Transfer Loss) mierzą asymetrię w parze przewodów i między parami. Asymetria powstaje, gdy przewody w parze różnią się długością, rezystancją lub odległością od innych przewodów.

Sygnał w trybie wspólnym (common mode) jest szczególnie niebezpieczny, ponieważ powoduje emisję zakłóceń elektromagnetycznych (EMI) z kabla do otoczenia oraz zwiększa podatność kabla na zakłócenia zewnętrzne. W sieciach 10GBASE-T i PoE problem asymetrii jest szczególnie istotny.

Do najczęstszych przyczyn asymetrii należą: nierównomierne skręcenie par w gnieździe keystone, uszkodzenie izolacji jednego z przewodów, korozja styków w gnieździe RJ45 oraz zastosowanie przewodów o różnych średnicach (AWG) w tej samej parze.

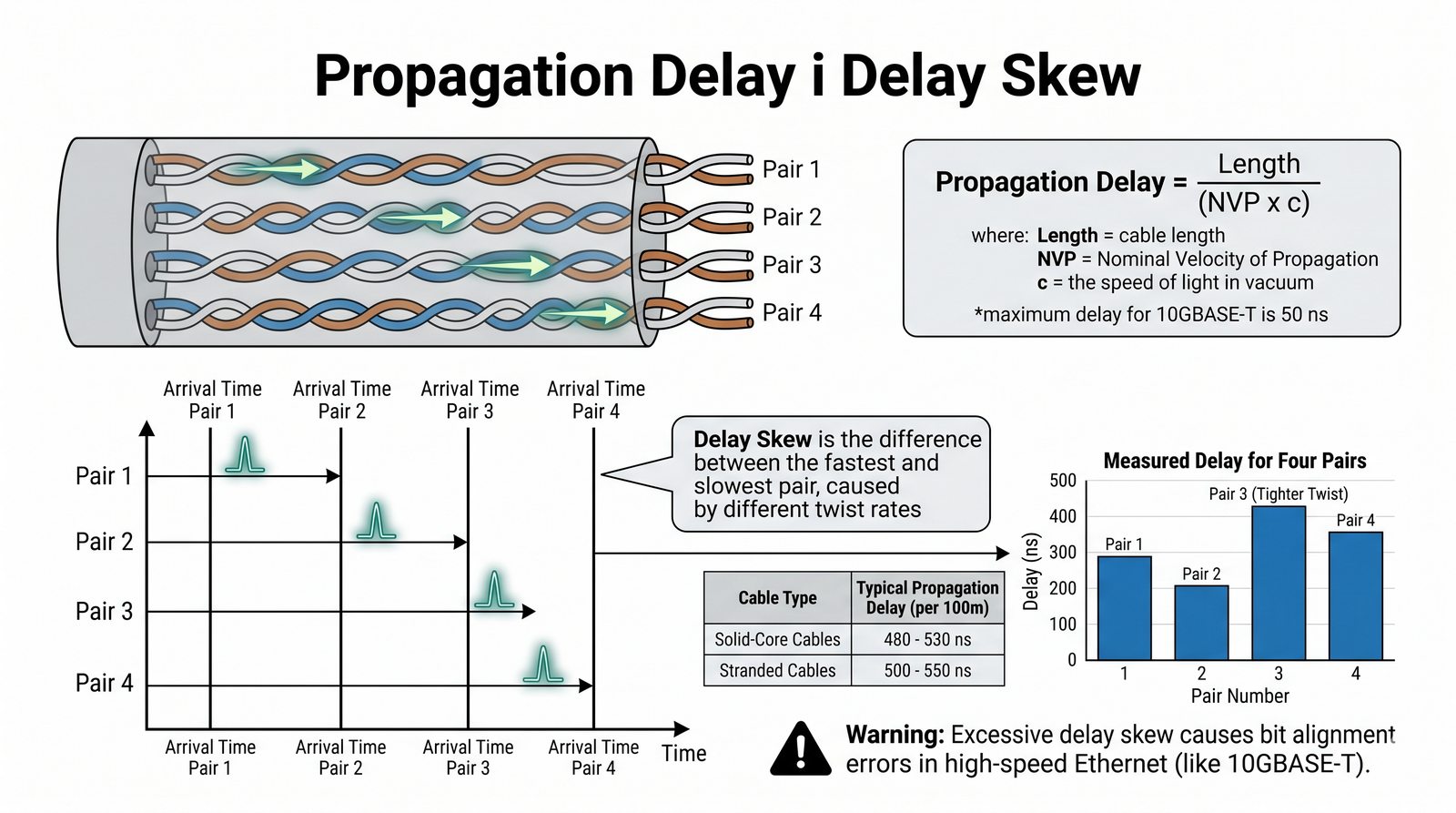

Opóźnienie propagacji (Propagation Delay) to czas potrzebny na przejście sygnału od nadajnika do odbiornika, mierzony w nanosekundach. Opóźnienie zależy od długości kabla, współczynnika NVP oraz liczby i rodzaju złączy na trasie. Dla toru Cat6a o długości 100 m typowe opóźnienie wynosi około 500 ns.

Delay Skew to różnica w opóźnieniu propagacji między czterema parami w kablu. Różne pary mają różną długość skręcenia, co powoduje, że sygnały w poszczególnych parach przemieszczają się z nieco inną prędkością. Dla 10GBASE-T norma wymaga, aby Delay Skew nie przekraczał 50 ns.

Zbyt duży Delay Skew powoduje problemy z rekonstrukcją sygnału po stronie odbiornika. W standardzie 10GBASE-T, gdzie transmisja odbywa się równocześnie na wszystkich czterech parach, problem ten jest szczególnie krytyczny i może uniemożliwić synchronizację.

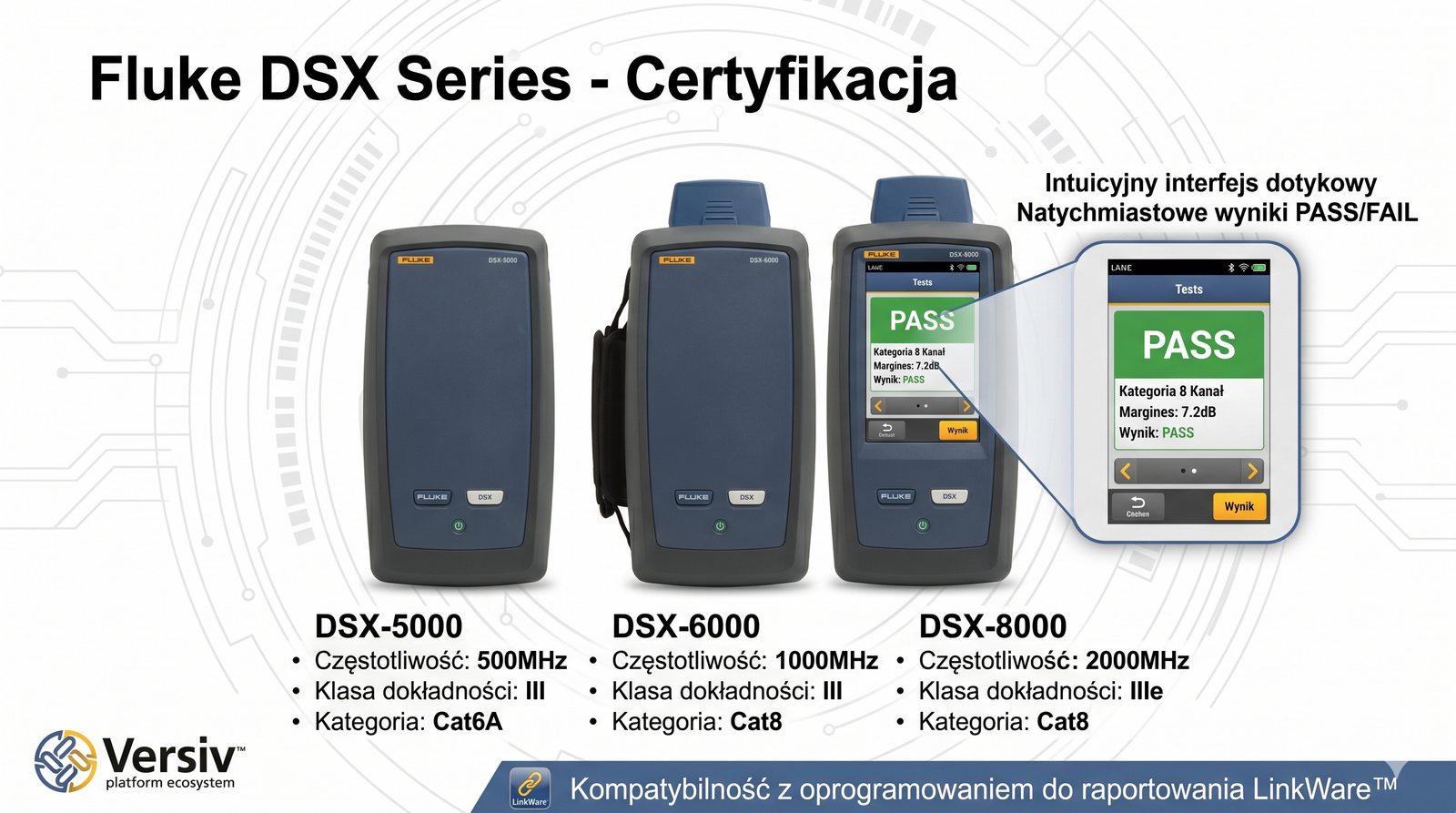

Rodzina testerów Fluke DSX to profesjonalne narzędzia pomiarowe stosowane na całym świecie przez instalatorów i audytorów okablowania strukturalnego. Poszczególne modele różnią się maksymalnym pasmem pomiarowym i obsługiwanymi kategoriami okablowania.

Wszystkie testery serii DSX działają w ramach platformy Versiv, która oferuje ekran dotykowy, interfejs użytkownika oparty na ikonach oraz możliwość wymiany modułów pomiarowych. Platforma umożliwia także pomiary światłowodowe po dodaniu modułu FI-1000.

Testery DSX są wyposażone w zaawansowane funkcje diagnostyczne, takie jak HDTDR i HDTDX, które umożliwiają precyzyjną lokalizację miejsca wystąpienia problemu z dokładnością do kilku centymetrów.

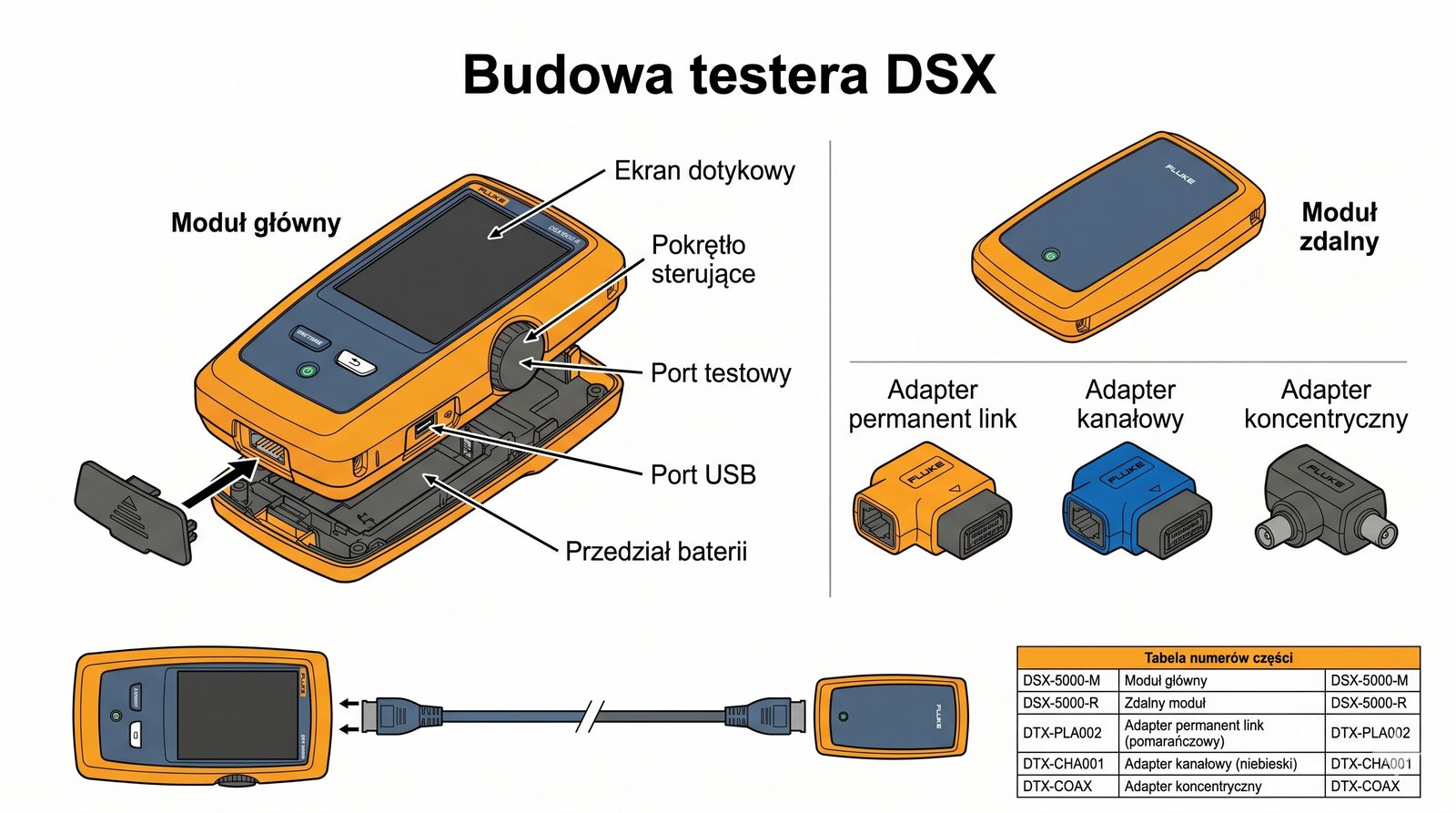

Zestaw pomiarowy DSX składa się z dwóch modułów: głównego (Main) z ekranem dotykowym i zdalnego (Remote) bez ekranu, które komunikują się ze sobą przez kabel miedziany podczas testu. Moduł zdalny jest niezbędny do wykonania pomiarów z obu końców kabla.

Adaptery pomiarowe to elementy łączące tester z testowanym okablowaniem. Dla pomiarów Link stosuje się adaptery z trwałymi krótkimi przewodami kalibrowanymi fabrycznie. Dla pomiarów Channel używa się standardowych patchcordów będących częścią kanału.

Oprogramowanie LinkWare umożliwia import wyników z testera, tworzenie raportów PDF/CSV, zarządzanie projektami i etykietowanie torów. LinkWare oferuje także funkcję mapowania wyników na rysunki CAD i plany pięter.

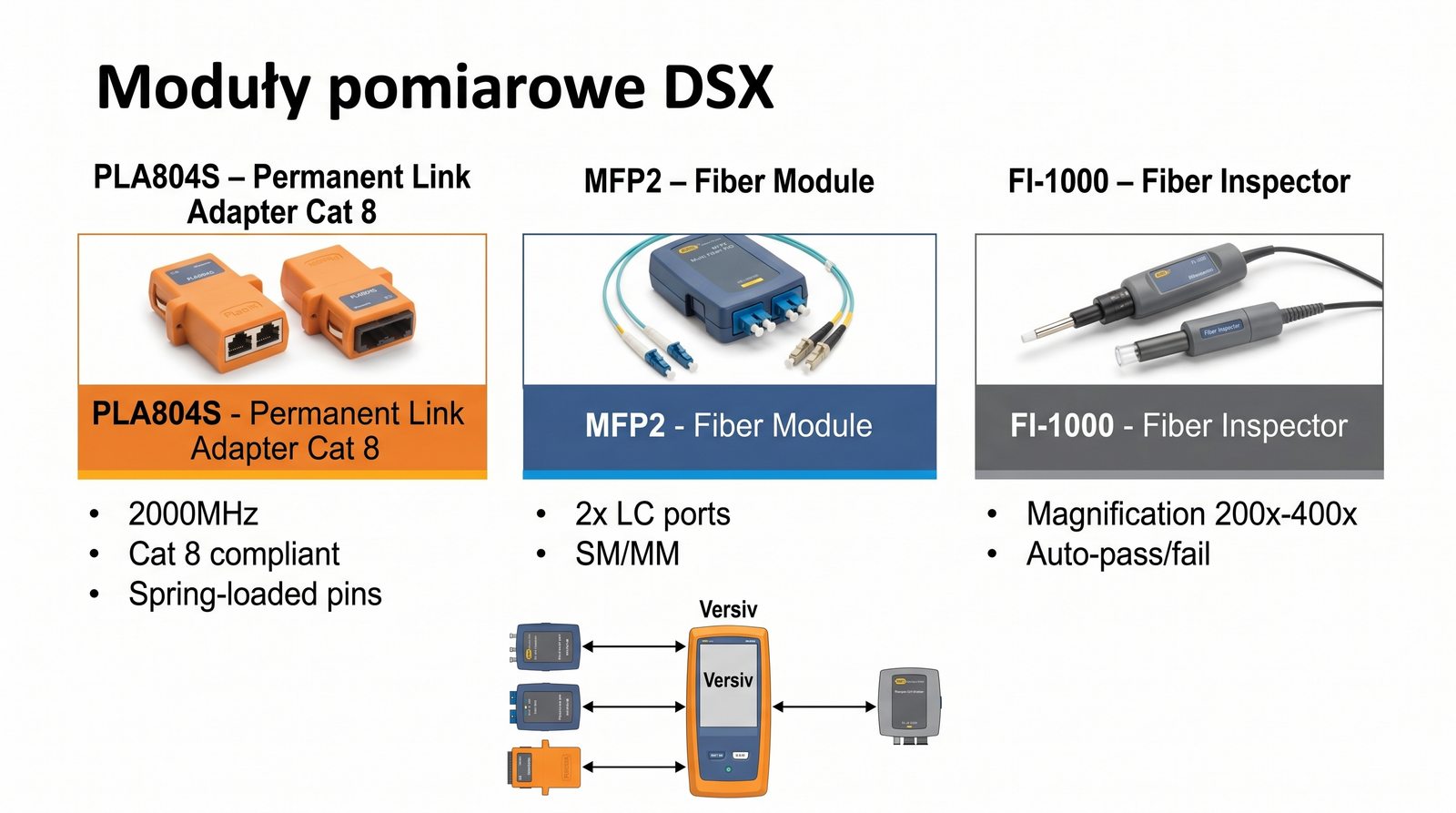

Moduły pomiarowe DSX są kluczowym elementem decydującym o możliwościach testera. Każdy moduł jest dedykowany do określonego zakresu częstotliwości i kategorii okablowania, a jego wymiana pozwala na dostosowanie testera do konkretnego zadania.

Moduł DSX-PLA804S obsługuje pasmo do 500 MHz, co wystarcza do certyfikacji Cat6a (Class EA). Moduł DSX-PLA804S-8 rozszerza pasmo do 2000 MHz, umożliwiając certyfikację Cat8 (Class I/II) stosowanego w data center do transmisji 25 i 40 Gb/s.

Każdy moduł pomiarowy jest kalibrowany fabrycznie i ma określony termin ważności kalibracji (zwykle 12 miesięcy). Po upływie tego terminu moduł należy odesłać do producenta w celu ponownej kalibracji.

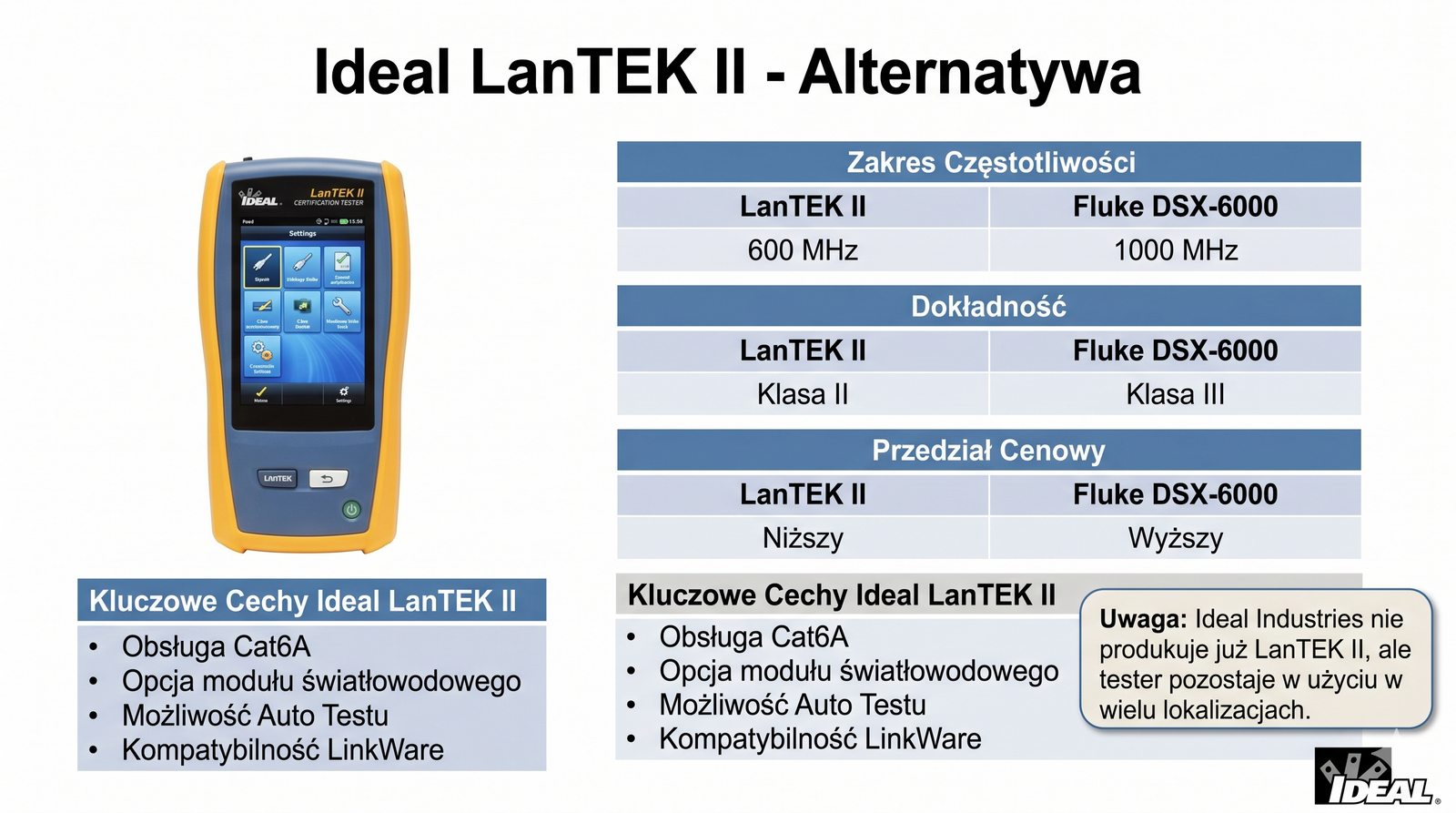

Testery Ideal LanTEK II są główną alternatywą dla produktów Fluke Networks na rynku certyfikacji okablowania. Oferują one porównywalną funkcjonalność przy niższej cenie zakupu, co czyni je atrakcyjnym wyborem dla mniejszych firm instalacyjnych.

Modele LanTEK II różnią się maksymalnym pasmem pomiarowym – od 350 MHz dla Cat6 do 1000 MHz dla zaawansowanych aplikacji. Wszystkie modele oferują pomiar podstawowych parametrów certyfikacyjnych i generowanie raportów w formacie PDF.

Oprogramowanie DataXpert dołączone do testerów Ideal umożliwia zarządzanie projektami, import wyników i tworzenie raportów. W porównaniu z Fluke LinkWare oferuje mniej zaawansowane funkcje, ale jest wystarczające dla typowych zastosowań.

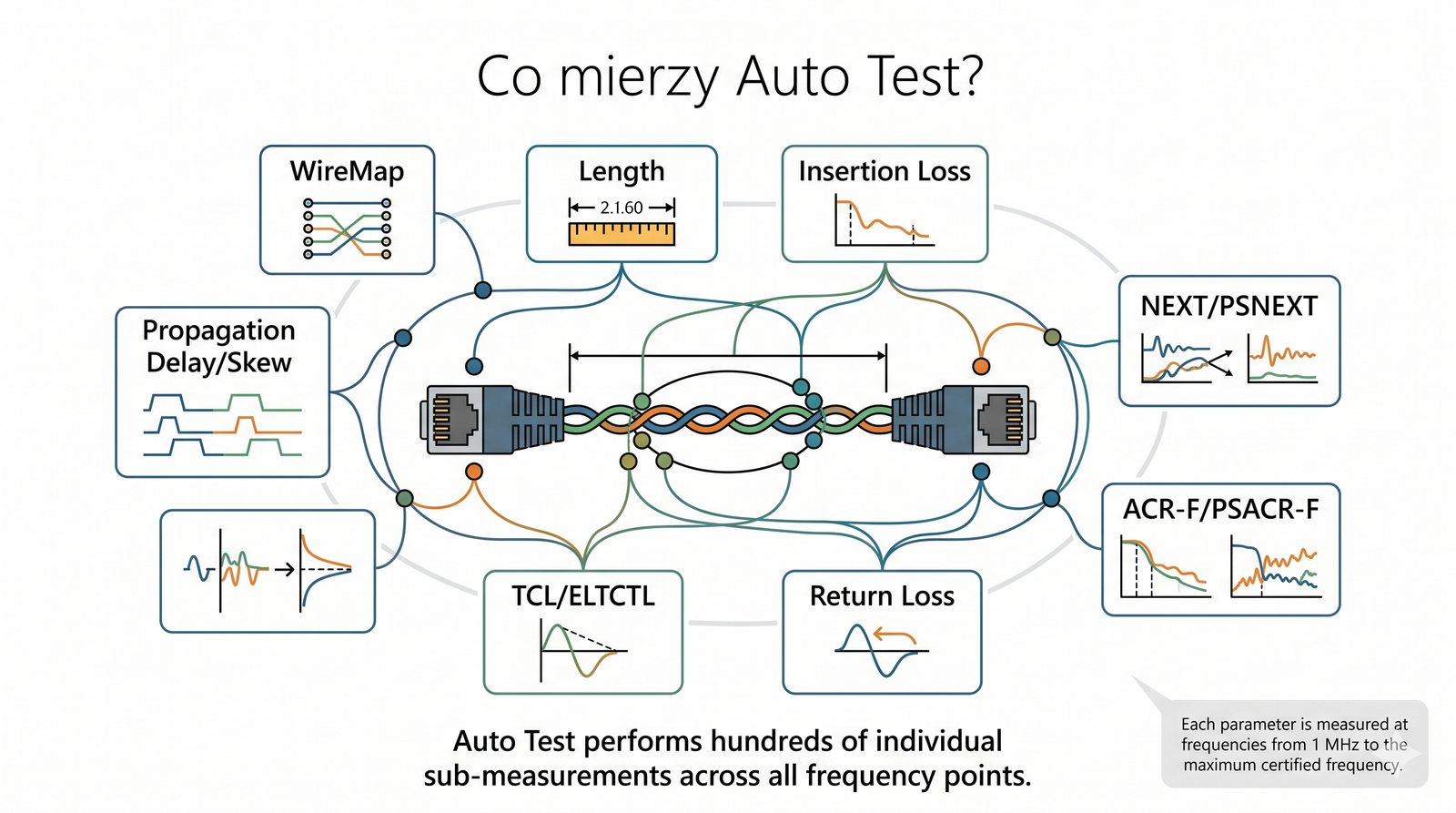

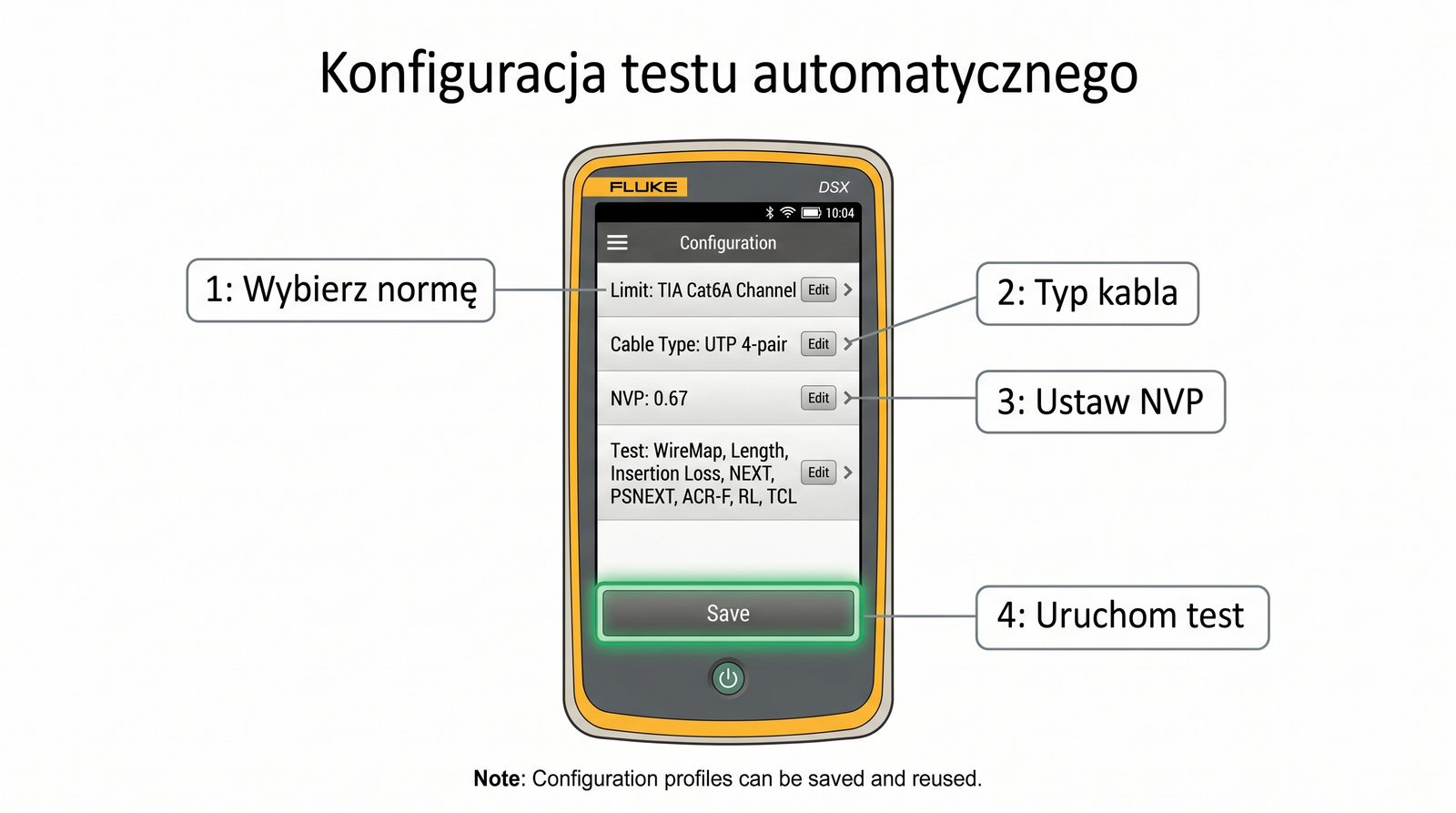

Automatyczny test (Auto Test) to najważniejsza funkcja testera certyfikacyjnego, wykonująca wszystkie wymagane pomiary parametryczne w jednym cyklu. Użytkownik wybiera standard i limit, podłącza tester i naciska przycisk TEST – resztę wykonuje automatycznie.

Czas trwania automatycznego testu zależy od wybranego standardu i zakresu częstotliwości. Dla Cat6a (500 MHz) typowy czas wynosi 7–10 sekund, dla Cat8 (2000 MHz) może wydłużyć się do 15–20 sekund.

Podczas testu użytkownik może obserwować postęp na ekranie testera. Po zakończeniu pojawia się ogólny wynik PASS/FAIL oraz możliwość przejrzenia szczegółowych wyników dla każdego parametru z osobna.

Wybór odpowiedniego limitu pomiarowego jest kluczowy dla wiarygodności certyfikacji. Limit to zbiór wartości granicznych dla wszystkich parametrów zdefiniowanych w normie dla danej kategorii okablowania.

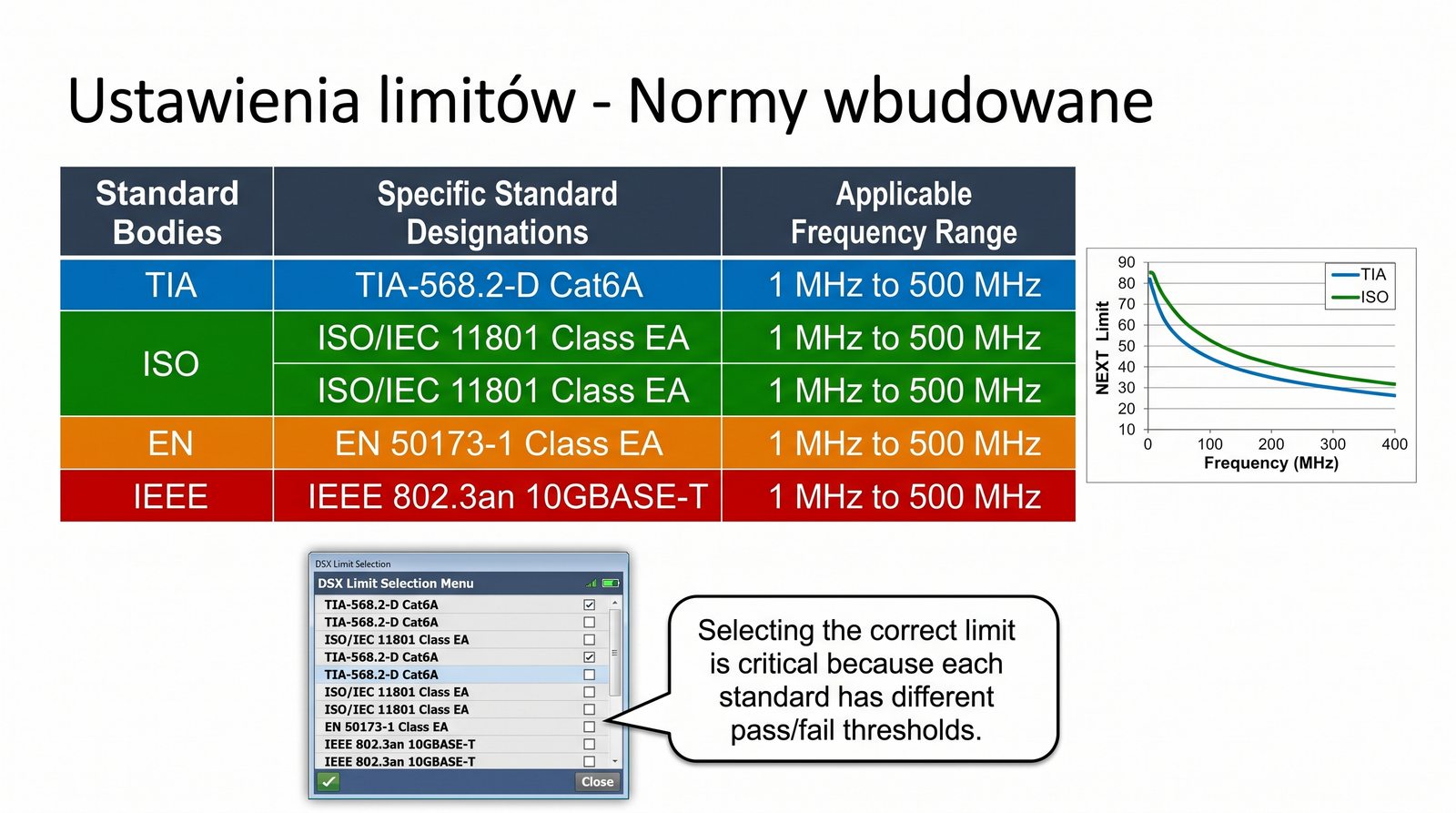

Testery Fluke DSX mają wbudowane setki limitów dla różnych norm: TIA-568-C.2, ISO/IEC 11801, EN 50173 oraz specyficzne limity dla standardów IEEE 802.3. Dostępne są także limity dla okablowania światłowodowego.

Możliwe jest tworzenie limitów niestandardowych dla specyficznych wymagań. Należy jednak pamiętać, że użycie niestandardowego limitu może być podstawą do odrzucenia gwarancji przez producenta okablowania.

Pełny automatyczny test certyfikacyjny mierzy kilkanaście różnych parametrów dla każdej z czterech par kabla w funkcji częstotliwości. Dla Cat6a oznacza to pomiary w zakresie 1–500 MHz, a dla Cat8 aż do 2000 MHz.

Każdy parametr mierzony jest dla każdej pary osobno oraz dla kombinacji między parami. NEXT mierzony jest dla 6 kombinacji par, a PSNEXT obliczany jako suma dla każdej pary. W sumie rejestrowanych jest kilkaset wartości cząstkowych.

Wszystkie zmierzone wartości są porównywane z limitem i zapisywane w raporcie wraz z marginesami. Raport zawiera także wykresy parametrów w funkcji częstotliwości z zaznaczoną linią limitu.

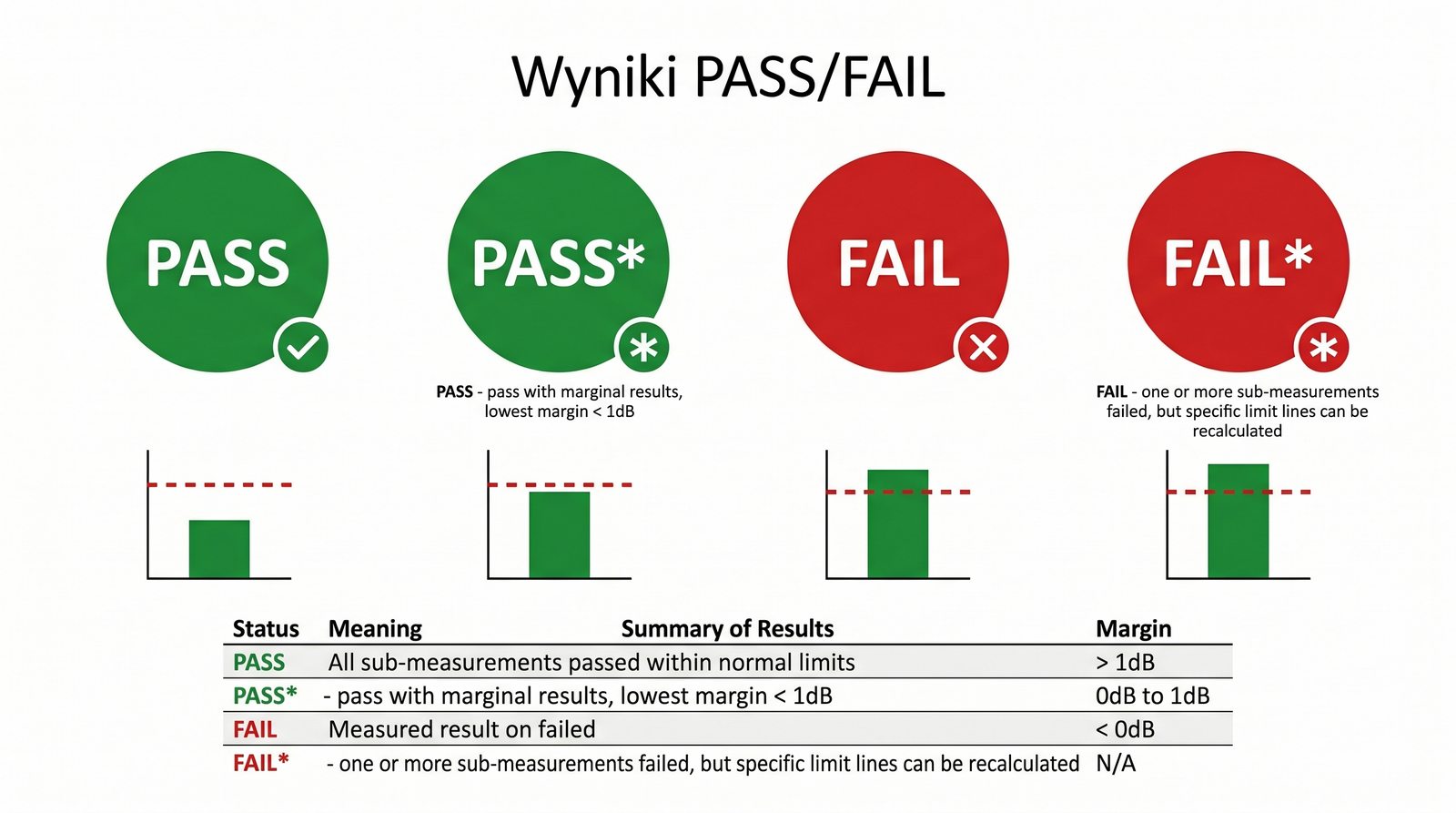

Wynik ogólny testu certyfikacyjnego jest wypadkową wszystkich wykonanych pomiarów. Aby uzyskać PASS, każdy z osobna mierzony parametr musi spełniać normę. Jeśli choć jeden parametr przekroczy limit przy jakiejkolwiek częstotliwości, wynik ogólny to FAIL.

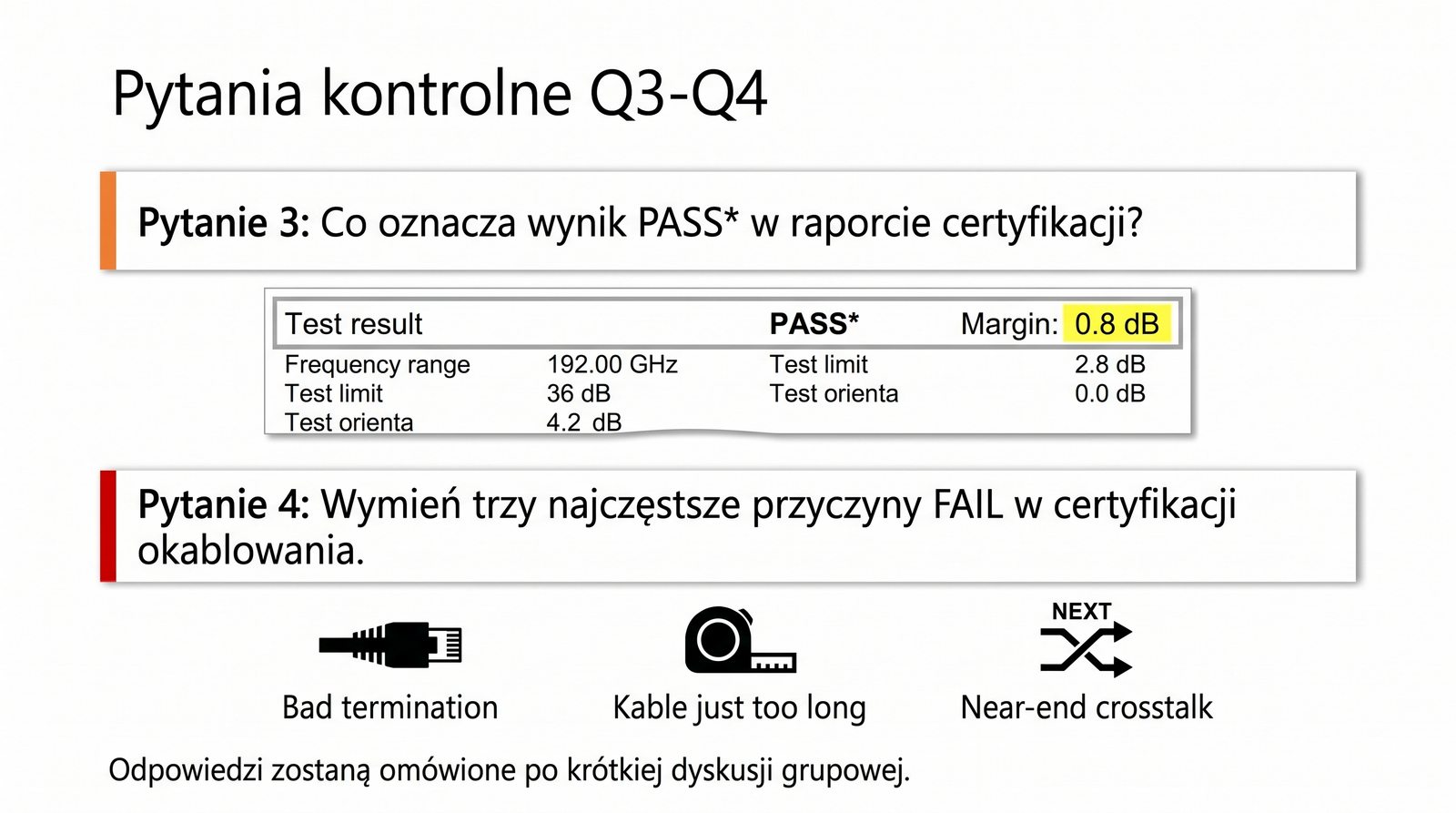

Wynik PASS* oznacza, że wszystkie parametry mieszczą się w normie, ale przynajmniej jeden ma margines mniejszy niż 1 dB. Jest to sytuacja ostrzegawcza – niewielkie pogorszenie w przyszłości może spowodować FAIL.

Wynik FAIL* oznacza, że tylko jeden parametr minimalnie przekracza normę. W takiej sytuacji często wystarczy reterminacja jednego zakończenia, aby osiągnąć PASS.

Margines pomiarowy to różnica między wartością zmierzoną a wartością graniczną limitu, wyrażona w decybelach. Dodatni margines oznacza wynik lepszy od normy, ujemny – gorszy (FAIL).

Interpretacja marginesów wymaga doświadczenia. Dla Insertion Loss margines +4 dB przy 100 MHz jest bardzo dobry, ale ten sam margines przy 500 MHz może być tylko przeciętny.

Margines poniżej 1 dB dla parametrów NEXT lub IL jest sygnałem ostrzegawczym. W praktyce instalacyjnej zaleca się, aby wszystkie parametry miały margines przynajmniej 2–3 dB.

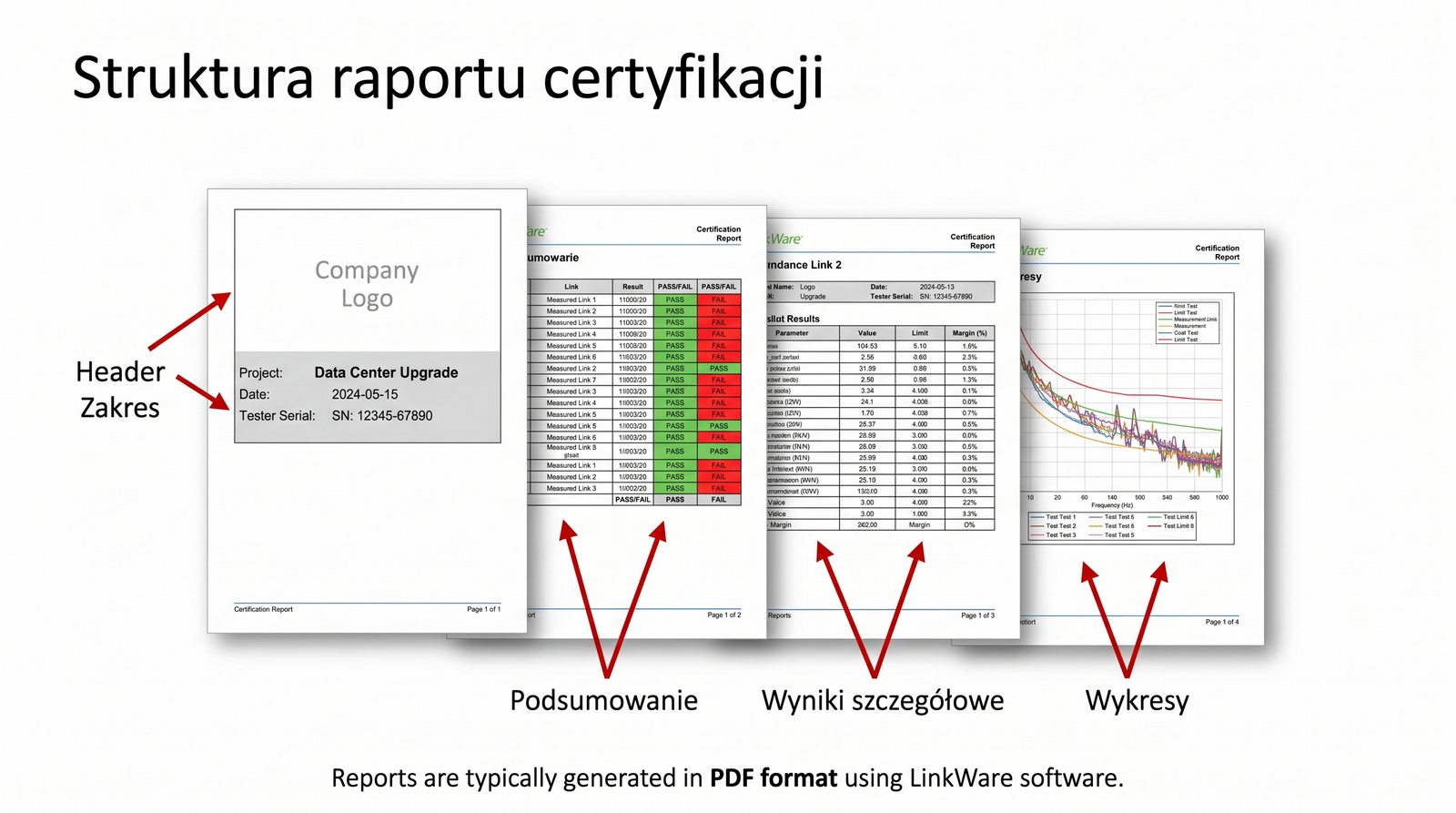

Raport certyfikacyjny w formacie PDF jest dokumentem potwierdzającym jakość instalacji i stanowi podstawę do udzielenia gwarancji przez producenta okablowania. Raport powinien zawierać wszystkie niezbędne informacje identyfikujące projekt.

Nowoczesne oprogramowanie do zarządzania certyfikacją, takie jak Fluke LinkWare, umożliwia tworzenie raportów z podpisem elektronicznym. Raport może być także eksportowany do formatu CSV w celu dalszej analizy.

W przypadku dużych projektów raport zbiorczy zawiera statystyki ogólne: liczbę torów PASS i FAIL, średnie marginesy oraz ranking najczęstszych przyczyn niezdanych testów.

Przykład wzorcowego toru certyfikacyjnego pokazuje, jak powinien wyglądać prawidłowo wykonany pomiar dla instalacji Cat6a. Tor o długości 47 metrów ma znaczny zapas względem maksymalnej długości 100 m.

Wszystkie parametry toru F1-A12 wykazują duże marginesy – IL ma zapas 4,2 dB, NEXT ma 3,9 dB, RL ma 6,5 dB. Takie wyniki wskazują na starannie wykonaną instalację z wysokiej jakości komponentami.

Delay Skew na poziomie 18 ns przy limicie 50 ns również pozostawia bezpieczny zapas. Niska wartość skew oznacza zbliżoną długość skręcenia wszystkich par i korzystne warunki dla transmisji 10GBASE-T.

Przykład niezdanego testu ilustruje sytuację, gdy instalacja nie spełnia norm z kilku powodów jednocześnie. Tor o długości 92,5 m jest blisko maksymalnej dopuszczalnej długości (100 m), co powoduje przekroczenie tłumienia IL.

Przekroczenie długości w połączeniu z niską jakością zakończeń powoduje lawinowy efekt niezaliczonych parametrów. NEXT ma wartość 38,1 dB przy limicie 39,9 dB, a RL tylko 8,2 dB przy limicie 12,0 dB.

Diagnoza jest jednoznaczna: kabel jest za długi i/lub zakończenia są wykonane nieprawidłowo. Rozwiązaniem jest skrócenie trasy lub reterminacja z zachowaniem minimalnej długości rozkręconych par.

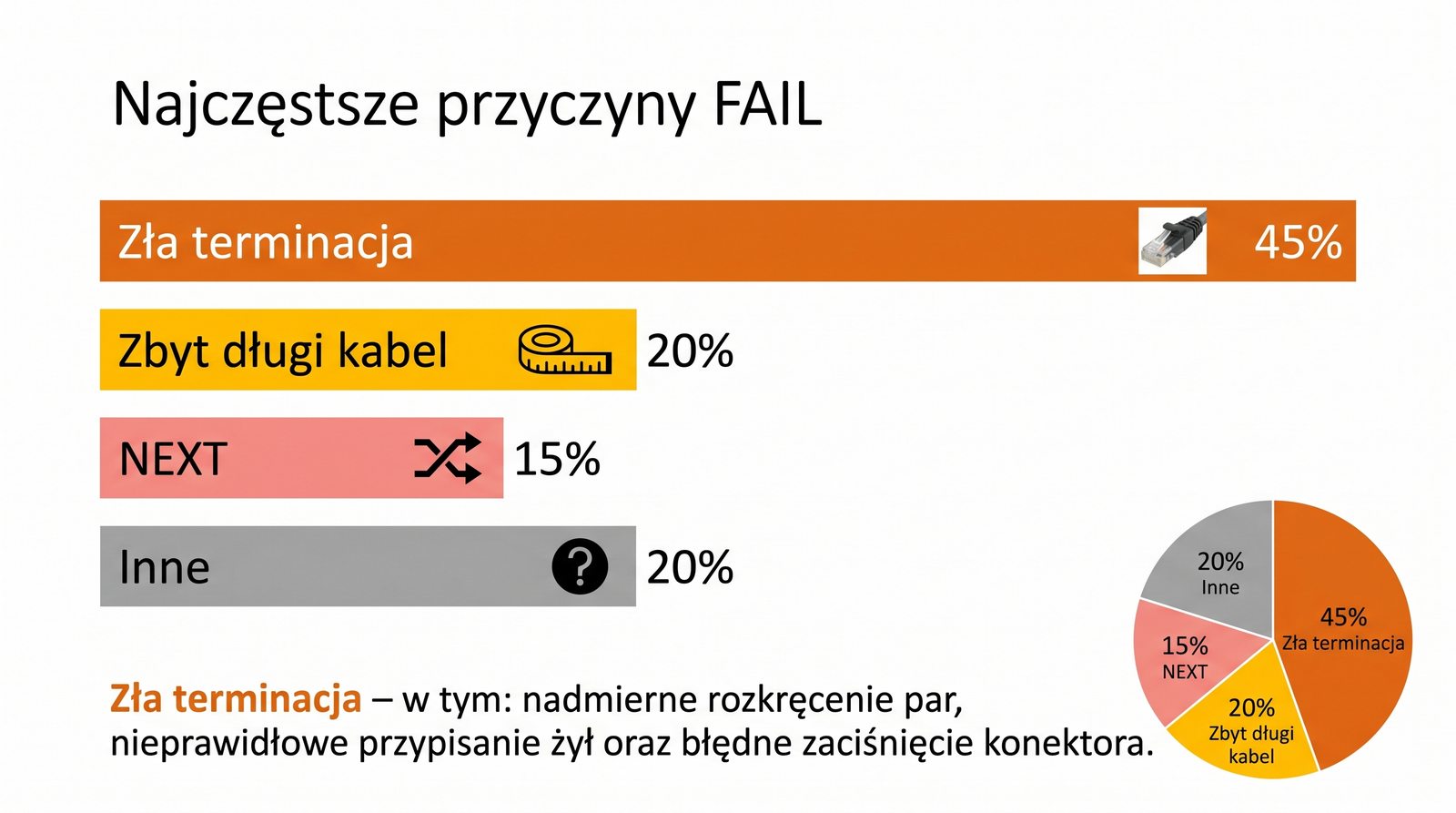

Statystyki najczęstszych przyczyn niezdanych testów certyfikacyjnych pokazują, że problem leży przede wszystkim w jakości wykonania instalacji. Złe zakończenie (45% przypadków) to błąd instalatora, który można naprawić odpowiednim przeszkoleniem.

Za długi kabel (20% przypadków) to błąd projektowy. Norma 100 m dla toru całkowitego powinna być uwzględniona już na etapie projektowania okablowania.

Przesłuchy NEXT (15%) są efektem split pairs lub zbyt długiego rozkręcenia par. Uszkodzenia fizyczne (10%) wynikają z nieodpowiedniego prowadzenia kabli – zbyt małe promienie gięcia, zgniecenia w korytach.

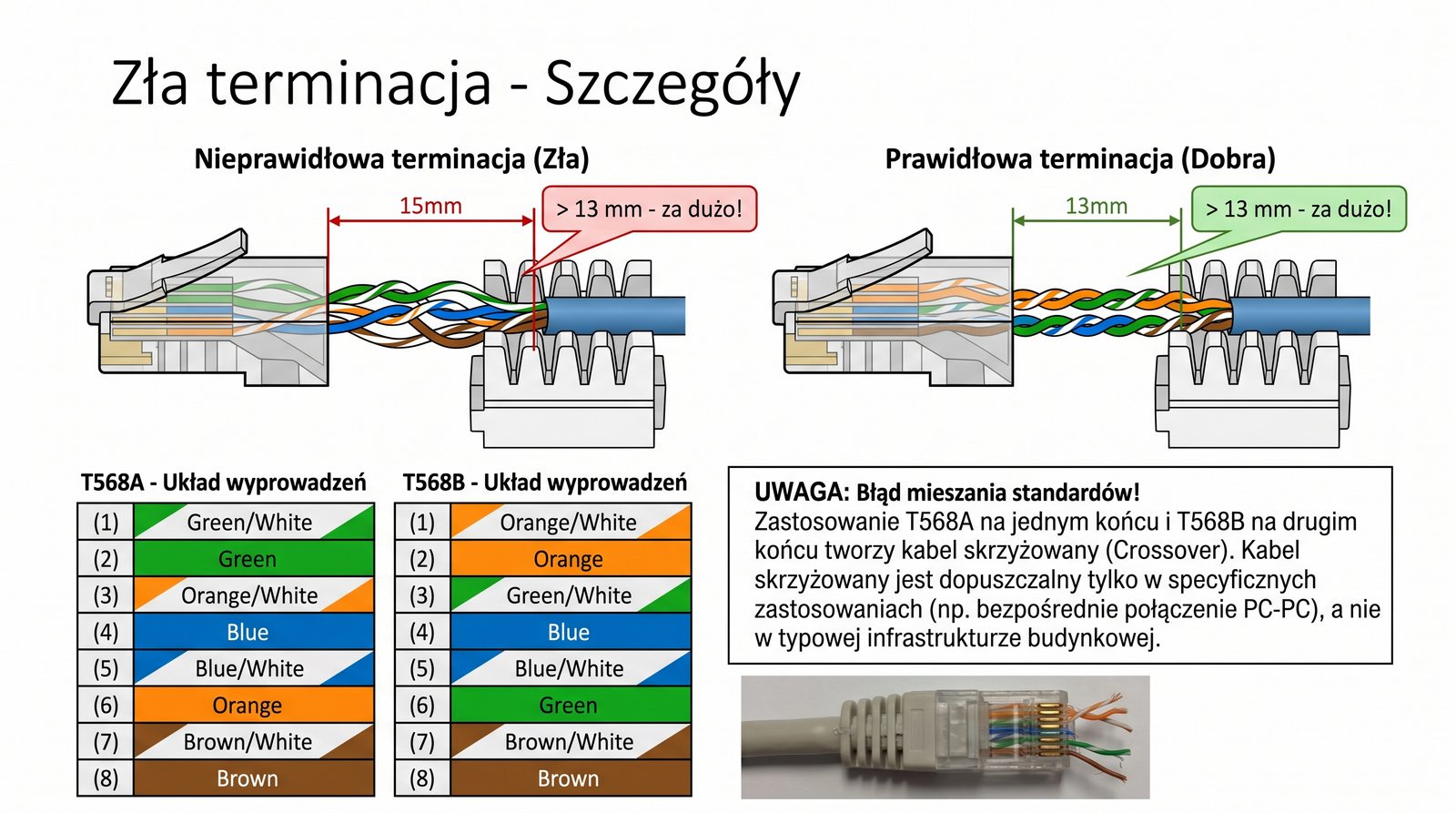

Zakończenie kabla w gnieździe keystone jest najtrudniejszym i najbardziej krytycznym etapem instalacji. Nawet najlepszy kabel nie poprawi parametrów, jeśli zakończenie jest wykonane nieprawidłowo.

Kluczowa zasada: rozkręcenie par na zakończeniu nie może przekraczać 13 mm. Zewnętrzną izolację należy zdjąć na długości około 25–30 mm, a pary rozkręcić tylko na tyle, aby ułożyć przewody w gnieździe.

Do prawidłowego zakończenia niezbędne są odpowiednie narzędzia: ściągacz izolacji z regulacją głębokości, nożyce do kabli oraz narzędzie uderzeniowe (punch-down tool) z odpowiednią siłą docisku.

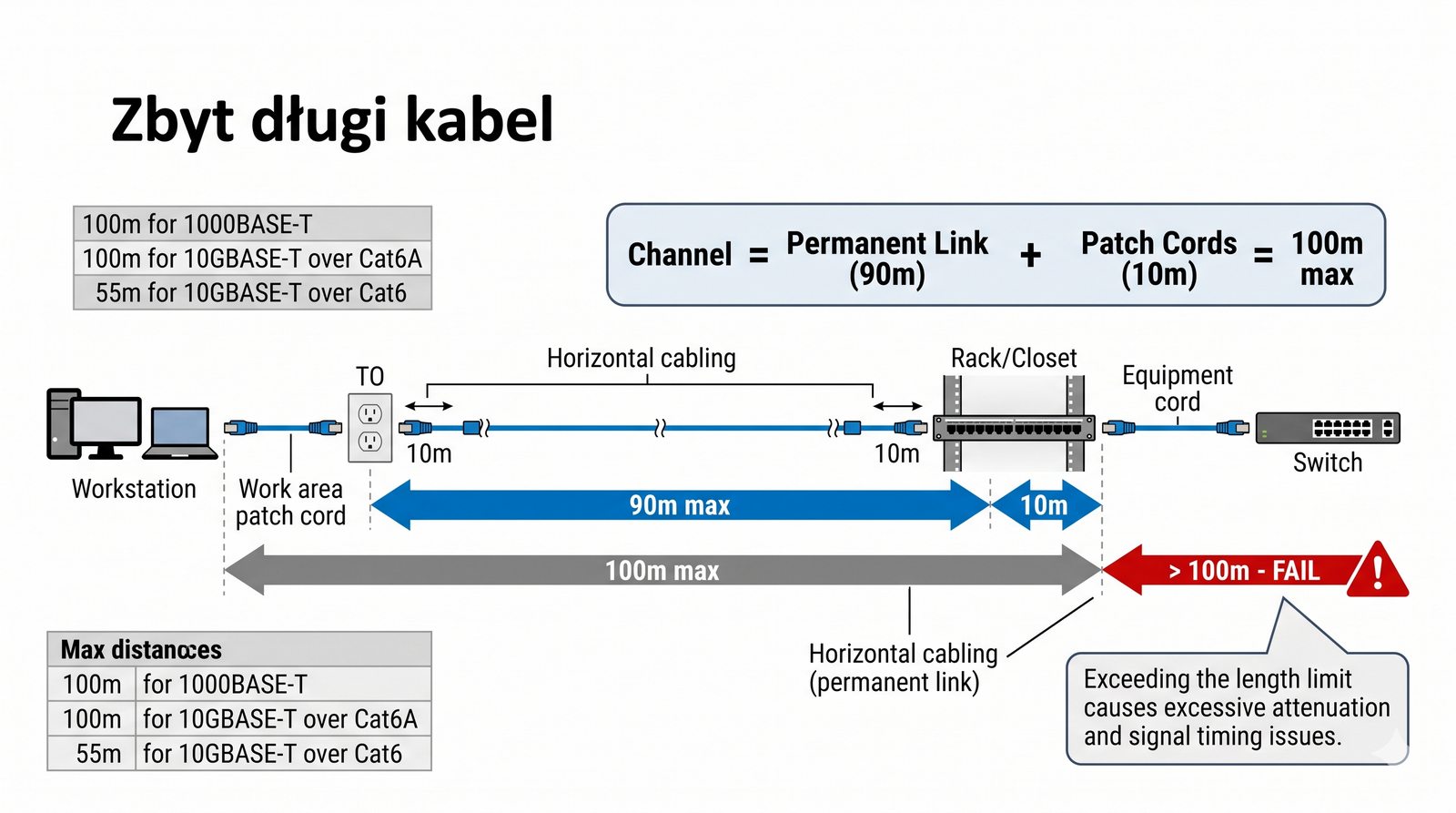

Przekroczenie maksymalnej długości 100 m dla toru jest jednym z najtrudniejszych do naprawienia błędów, wymagającym fizycznej zmiany trasy kabla. W praktyce oznacza to demontaż istniejącego kabla i ułożenie nowego, krótszym dystansem.

Dla 10GBASE-T na Cat6a maksymalna długość 100 m jest wartością graniczną. Każdy dodatkowy metr powoduje przekroczenie limitu Insertion Loss.

Jeśli skrócenie trasy nie jest możliwe, rozwiązaniem jest zastosowanie przełącznika pośredniego lub zmiana medium na światłowód w przypadku odległości znacznie przekraczających 100 m.

Split pair jest nazywany "cichym zabójcą" wydajności sieci, ponieważ nie powoduje przerwy, a jedynie pogorszenie parametrów. Sieć może działać, ale z błędami CRC i retransmisjami, co bywa mylnie interpretowane jako problem z przełącznikiem.

Split pair powstaje, gdy przewody jednej pary zostaną rozdzielone i połączone z innymi parami. Przykładowo przewód biało-pomarańczowy trafia na pin 3, a pomarańczowy na pin 6 zamiast na piny 1 i 2.

Wykrycie split pair jest możliwe tylko przez tester certyfikacyjny mierzący NEXT. Prosty tester ciągłości pokaże prawidłowe połączenie wszystkich pinów, ponieważ fizycznie każdy przewód jest podłączony.

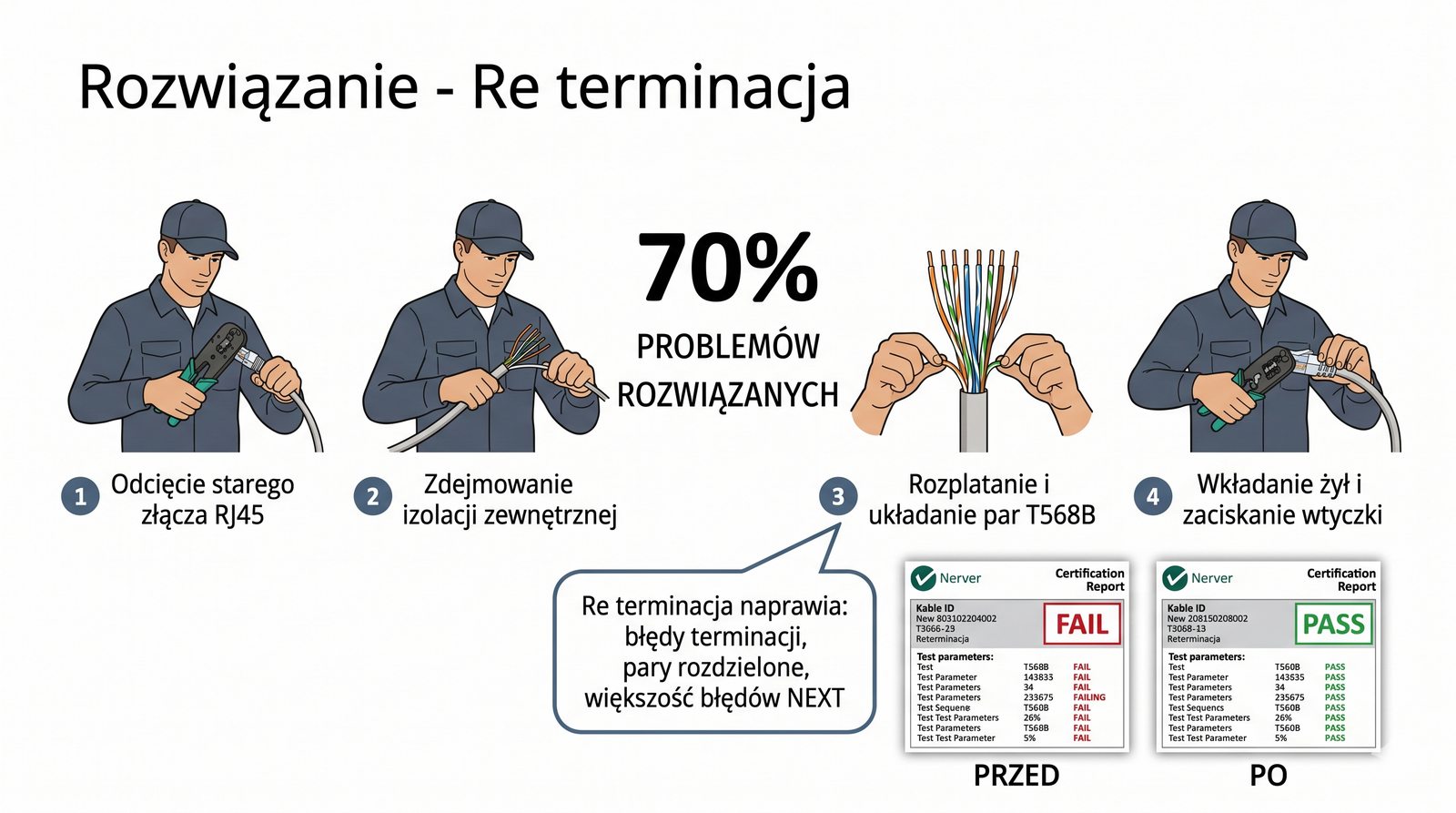

Reterminacja to proces wykonania nowego zakończenia kabla – pierwsza i najskuteczniejsza czynność naprawcza przy niezdanym teście, rozwiązująca problem w około 70% przypadków.

Procedura: odciąć stare zakończenie z zapasem 5 cm, zdjąć izolację na 25 mm, rozkręcić pary do 13 mm, ułożyć przewody wg T568A/B, wcisnąć do gniazda i zaciąć narzędziem uderzeniowym.

Po reterminacji wykonać pełny test certyfikacyjny. Jeśli nadal FAIL, problem leży w patchcordzie, kablu lub konfiguracji testu – konieczna dalsza diagnostyka z HDTDR.

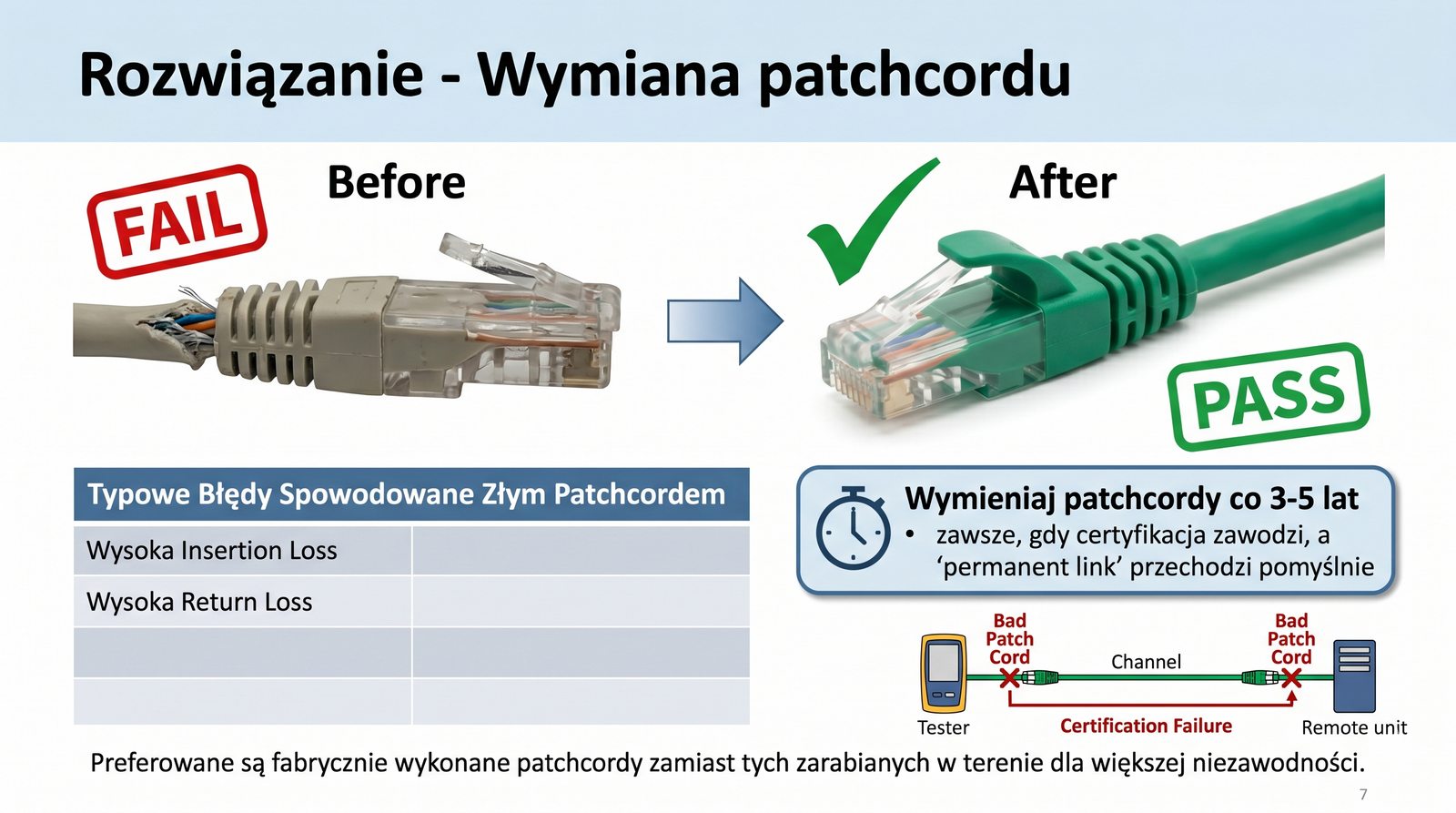

Patchcord to elastyczny kabel łączący urządzenie końcowe z gniazdem lub panelem. Mimo pozornej prostoty ma istotny wpływ na parametry certyfikacyjne i często bywa źródłem problemów.

Fabryczne patchcordy są produkowane w kontrolowanych warunkach. Ręcznie wykonane prawie nigdy nie spełniają norm, ponieważ nie da się zachować odpowiedniej długości rozkręcenia par przy wtyku RJ45.

Podczas diagnostyki warto zastąpić patchcord nowym fabrycznym i powtórzyć test. Należy stosować patchcordy odpowiedniej kategorii – nie można łączyć Cat5e z instalacją Cat6a.

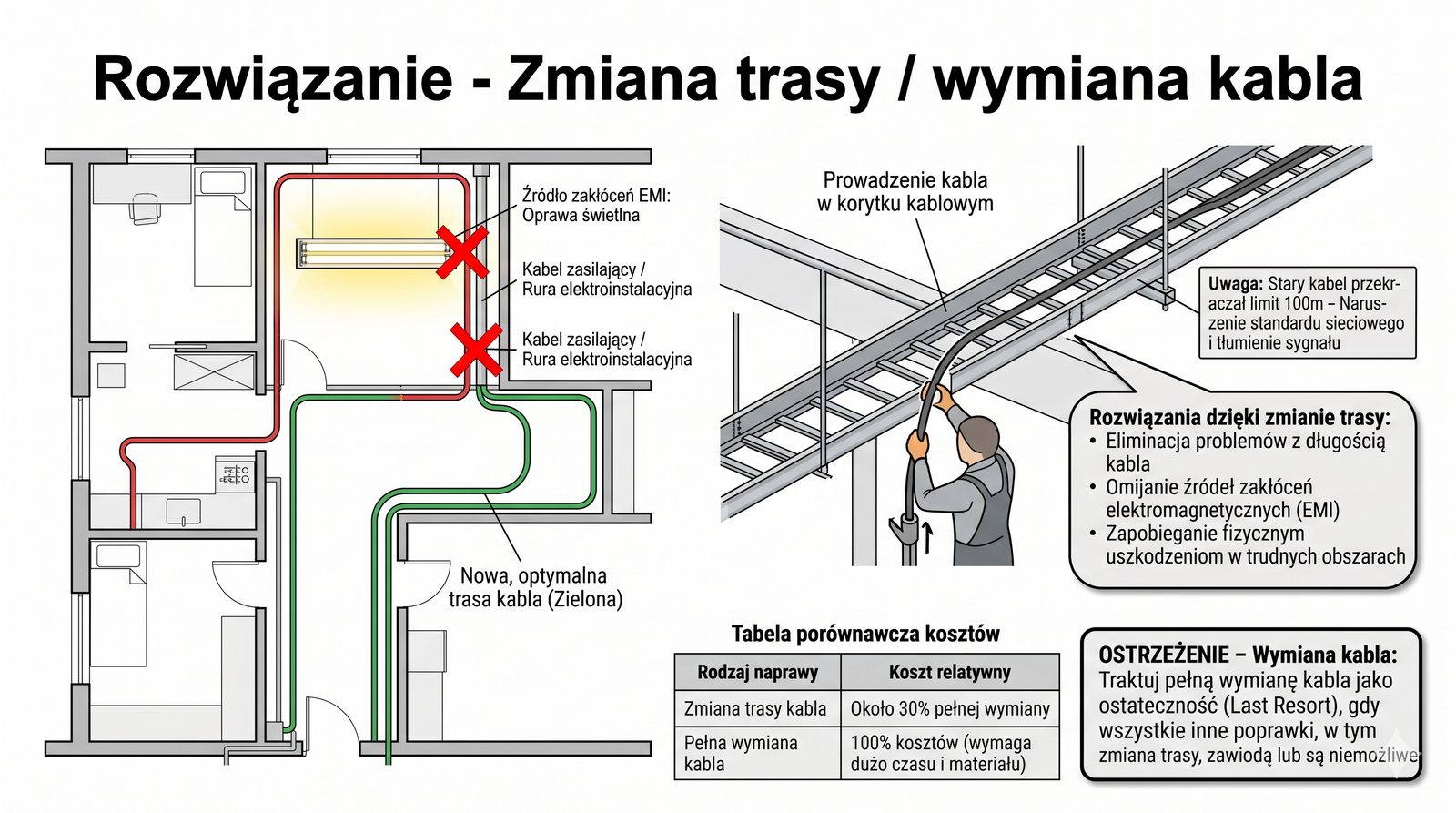

Zmiana trasy kabla to ostateczność w diagnostyce, stosowana gdy reterminacja i wymiana patchcordu nie pomagają. Wskazuje to na fizyczne uszkodzenie kabla lub przekroczenie maksymalnej długości toru.

Przed decyzją o zmianie trasy warto wykonać pomiar HDTDR, który pokaże dokładne miejsce i charakter uszkodzenia. Jeśli uszkodzenie jest punktowe w dostępnym miejscu, można je naprawić.

Wybór między zmianą trasy a wymianą kabla zależy od kosztów i dostępności tras kablowych. W budynkach z sufitami podwieszanymi ułożenie nowego kabla jest stosunkowo proste.

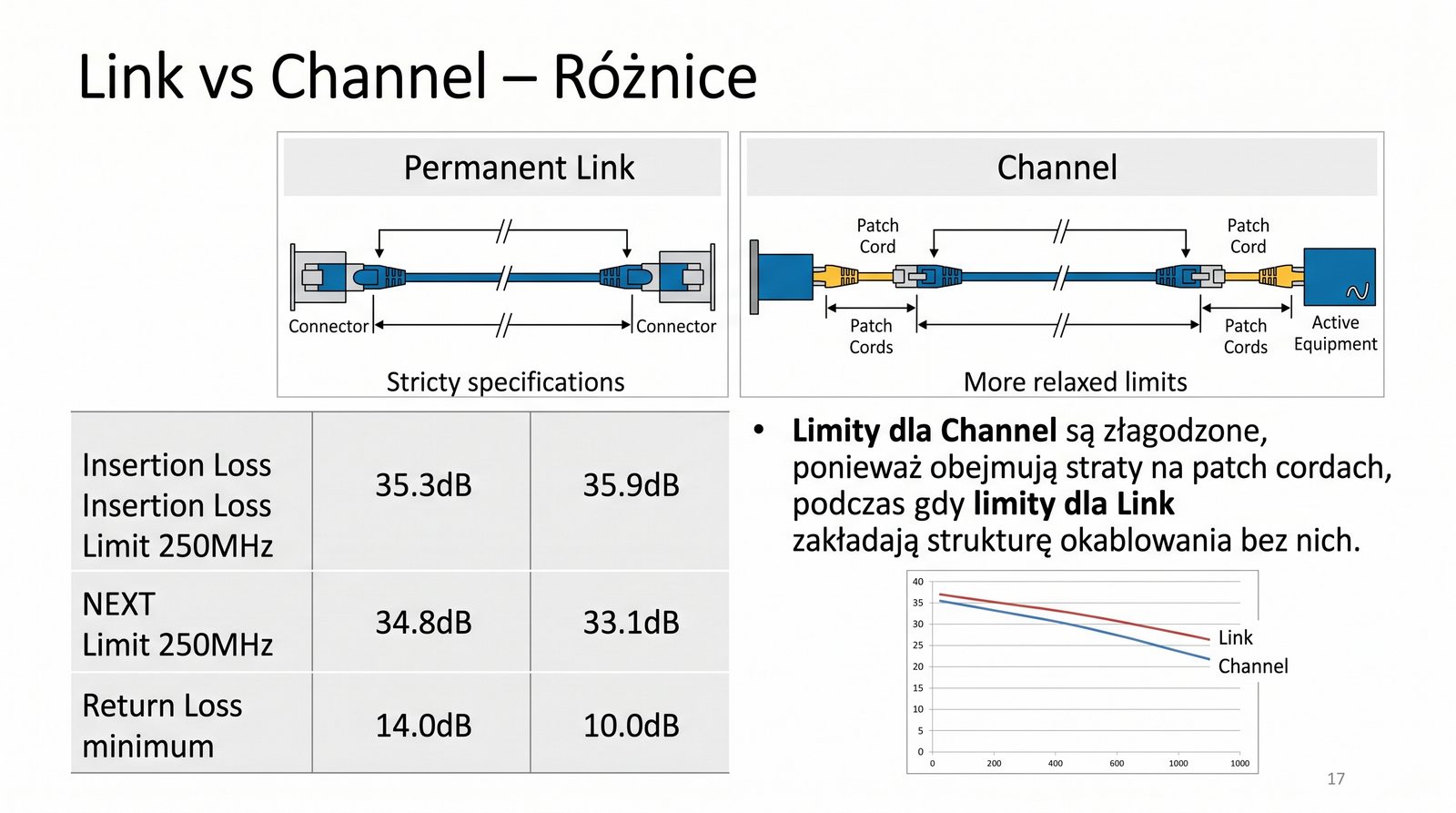

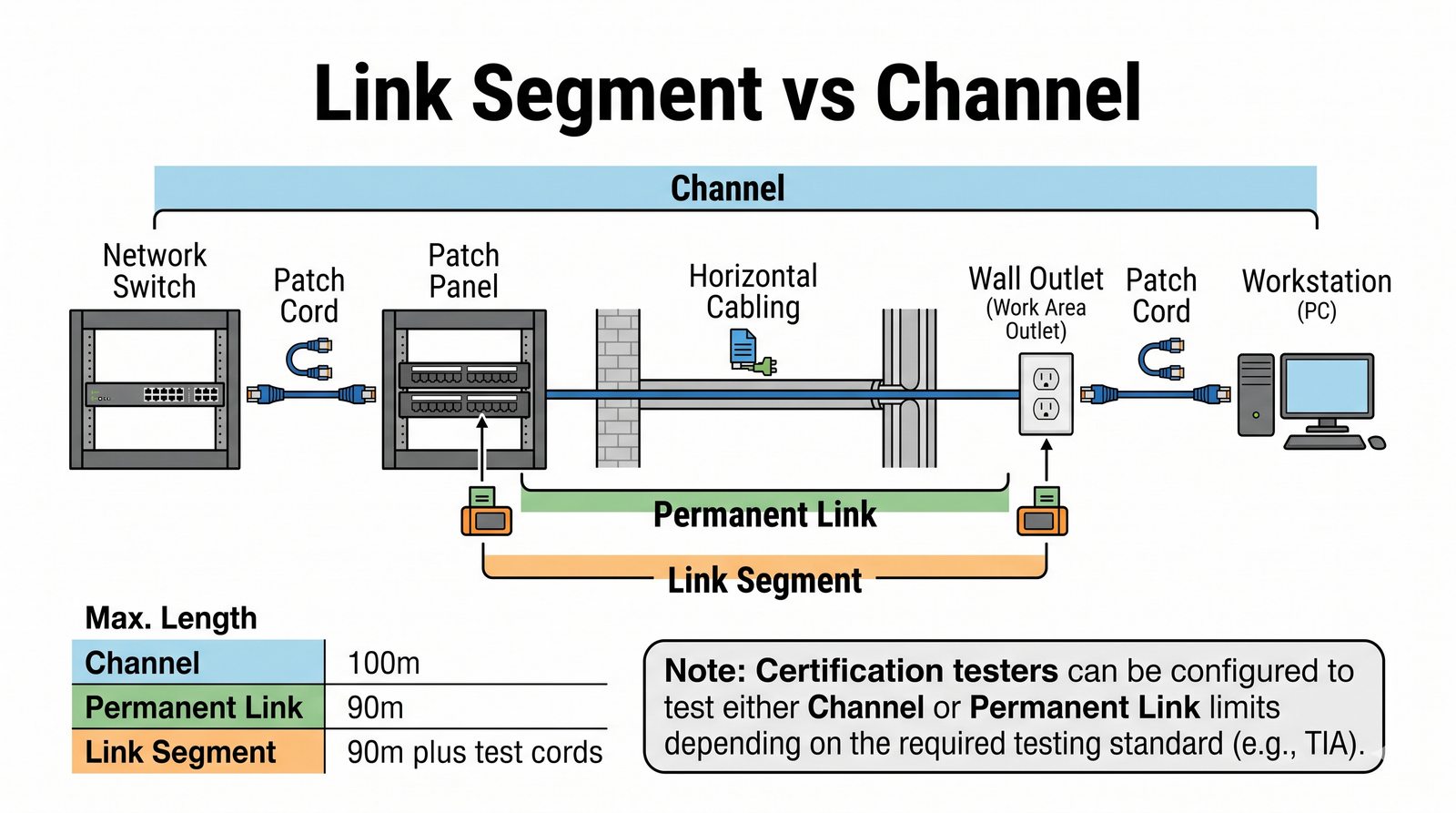

Rozróżnienie między Link segment a Channel ma fundamentalne znaczenie dla raportów certyfikacyjnych. Link to kabel stały między panelem a gniazdem bez patchcordów – odpowiedzialność instalatora.

Channel to pełna droga od switcha do komputera z patchcordami. Channel jest tym, co faktycznie wykorzystuje sygnał podczas pracy sieci.

W praktyce często testuje się tylko Link, ale klienta interesuje Channel. Dlatego zaleca się testowanie obu typów torów przy odbiorze instalacji.

Różnice w limitach między Link a Channel wynikają z dodatkowych elementów (złącza, patchcordy) w kanale, które wnoszą tłumienie i przesłuchy. Normy dla Channel są łagodniejsze, aby uwzględnić ich wpływ.

Zależność jest asymetryczna: Link może być PASS, a Channel FAIL, gdy patchcordy wprowadzają dodatkowe tłumienie lub przesłuchy nieobecne w torze stałym.

Dlatego zaleca się testowanie Channel przy odbiorze instalacji – to on odzwierciedla rzeczywiste warunki pracy sieci i gwarantuje działanie zgodne z wymaganiami.

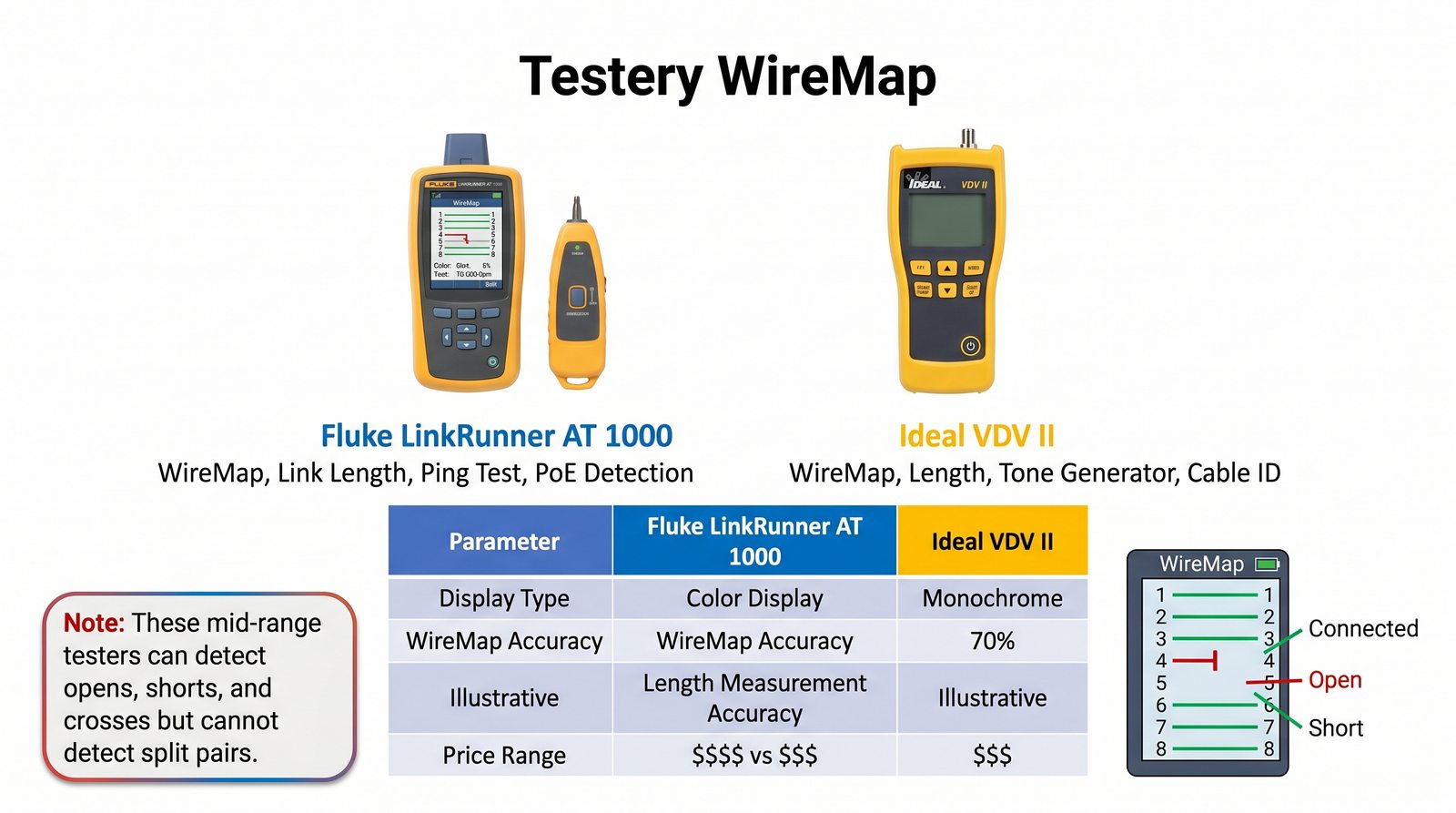

Testery WireMap są podstawowym narzędziem instalatora do szybkiej weryfikacji połączeń. Ich zalety to niska cena, prostota obsługi i natychmiastowy wynik na wyświetlaczu LED.

Funkcje obejmują sprawdzenie ciągłości 8 przewodów, wykrycie zwarć, zamienionych par i odwróconej polaryzacji. Niektóre modele mierzą także długość TDR.

Ograniczeniem jest brak pomiaru parametrów częstotliwościowych (IL, NEXT, RL). Tester WireMap nie może służyć do certyfikacji, a jedynie do wstępnej weryfikacji.

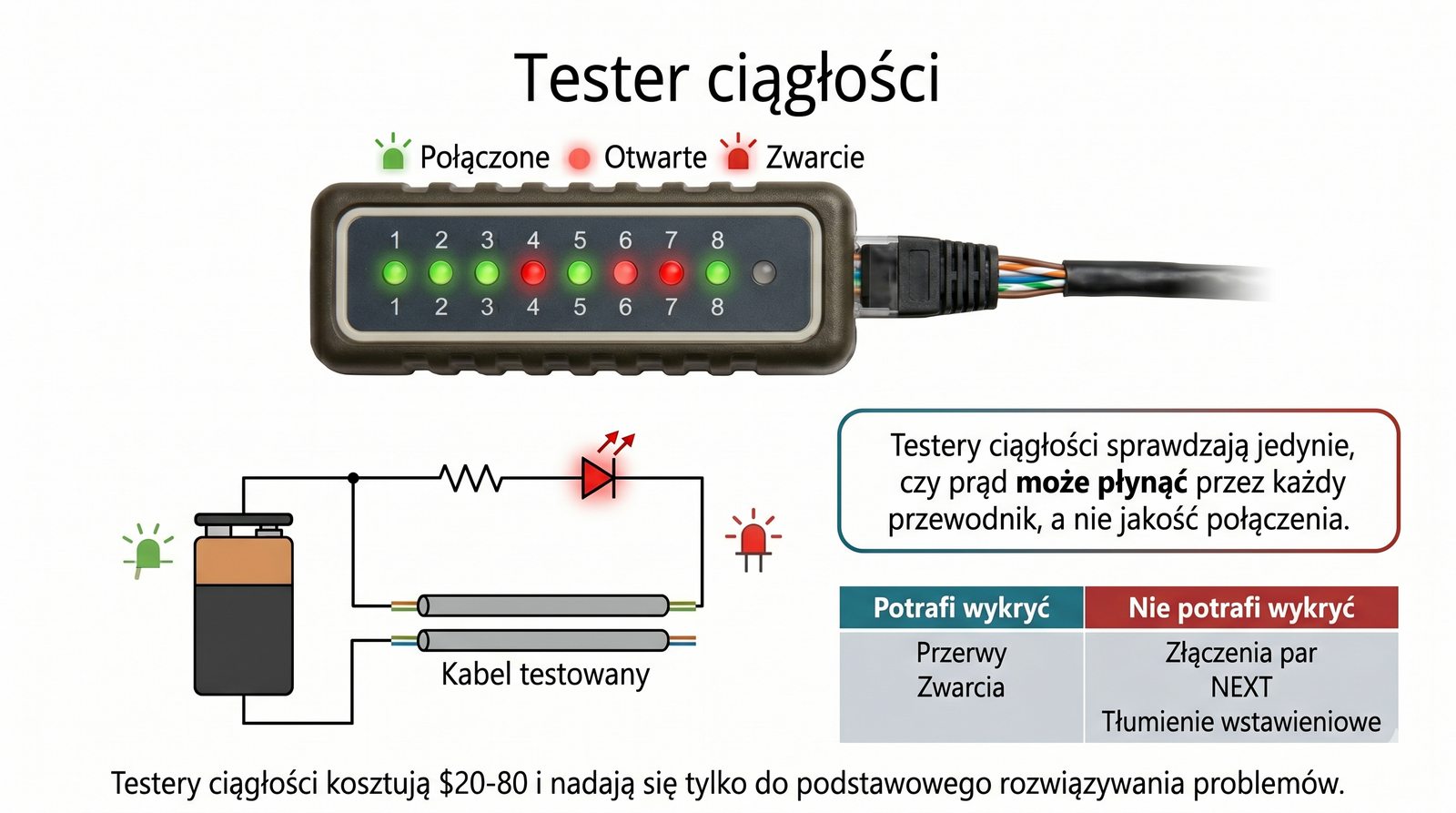

Miernik ciągłości (Continuity Tester) to najprostsze narzędzie do testowania okablowania, działające na zasadzie pomiaru rezystancji. Jeśli rezystancja jest poniżej progu (zwykle 10–20 omów), przewód jest ciągły.

Zastosowanie w diagnostyce jest ograniczone do sprawdzenia, czy kabel nie jest przerwany. Nie wykrywa split pairs, nie sprawdza sekwencji podłączenia ani parametrów transmisyjnych.

W praktyce może być używany na wstępnym etapie po przeciągnięciu kabli przez kanały, aby upewnić się, że nie zostały uszkodzone mechanicznie.

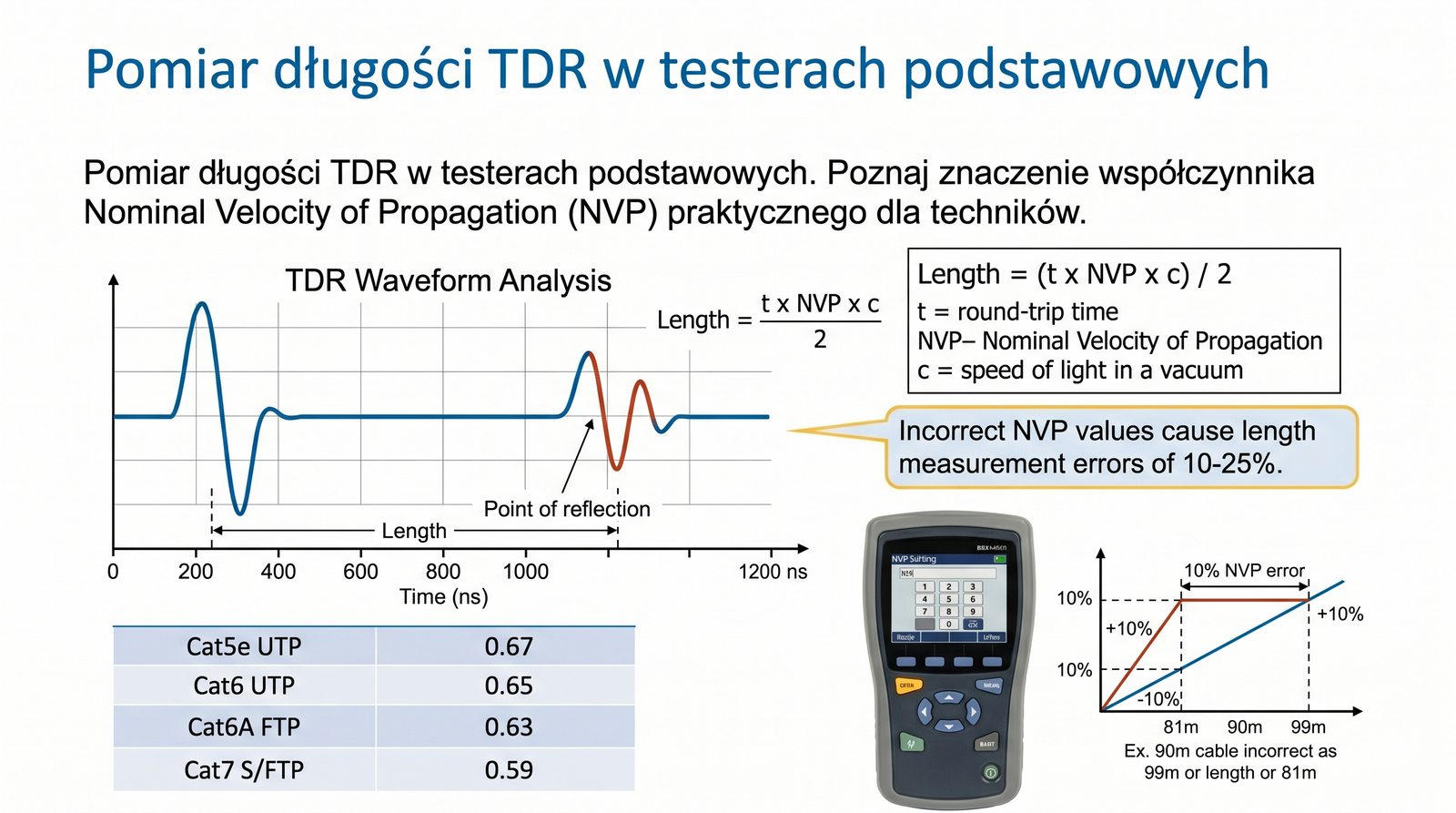

Pomiar długości TDR w testerach podstawowych (Fluke LinkIQ) oferuje dokładność ±1–3 m, wystarczającą do wstępnej diagnostyki, ale nie do certyfikacji.

Kluczowym parametrem jest NVP. Testery podstawowe mają wbudowane standardowe wartości NVP, ale bez możliwości precyzyjnej kalibracji na odcinku referencyjnym.

Tester certyfikacyjny oferuje dokładność ±0,1 m przy poprawnie ustawionym NVP oraz funkcję automatycznej kalibracji NVP na odcinku referencyjnym.

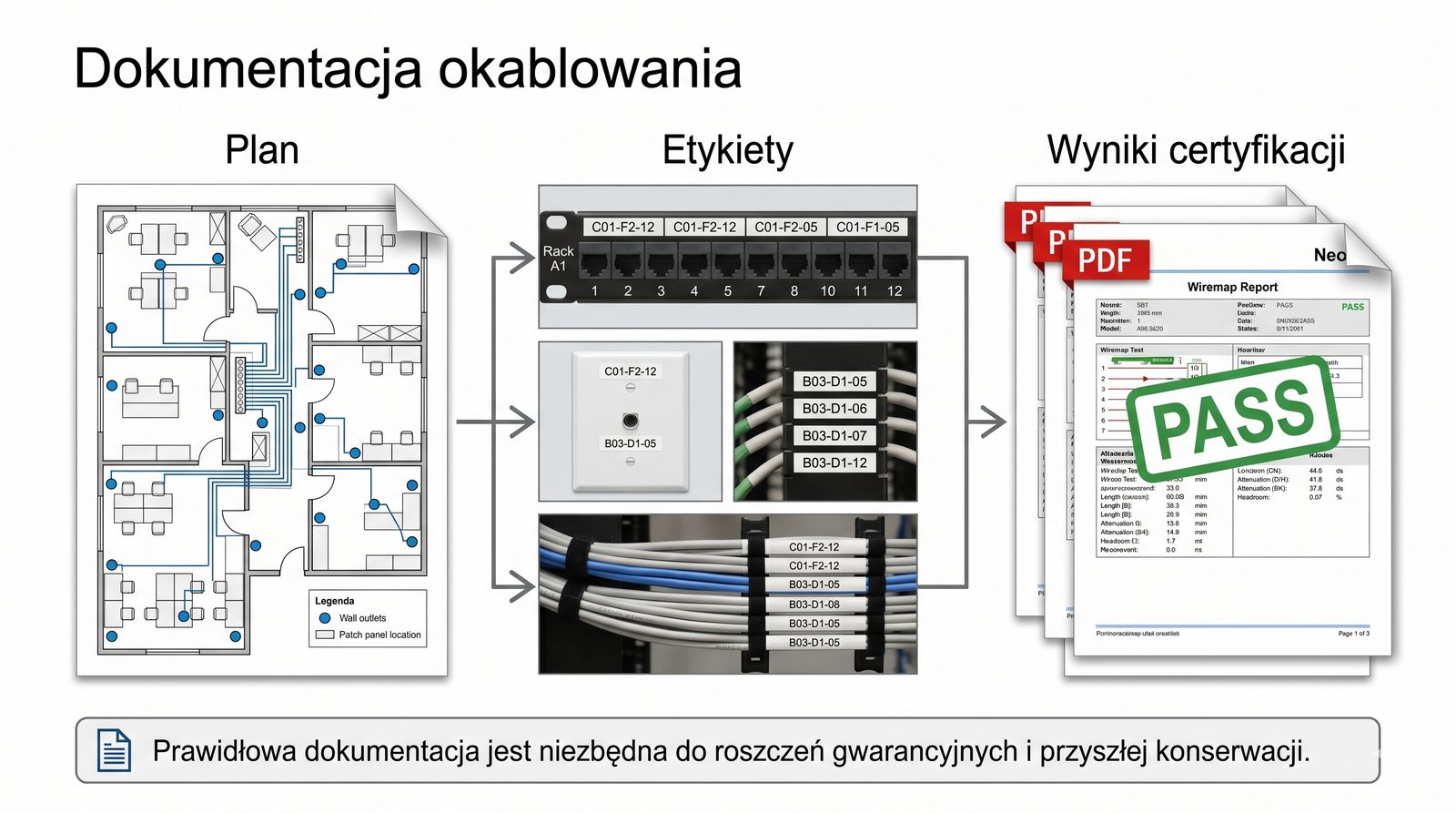

Dokumentacja okablowania to nieodłączny element profesjonalnej instalacji, decydujący o zarządzaniu siecią w całym cyklu życia. Bez niej każda zmiana czy diagnostyka jest utrudniona.

Nowoczesna dokumentacja powinna być cyfrowa z wykorzystaniem systemów DCIM. Papierowa szybko się dezaktualizuje i jest trudna do aktualizacji.

Dokumentacja powinna zawierać plan rozmieszczenia, wyniki certyfikacji powiązane z ID kabli, datę pomiarów, dane instalatora i informacje o gwarancji producenta.

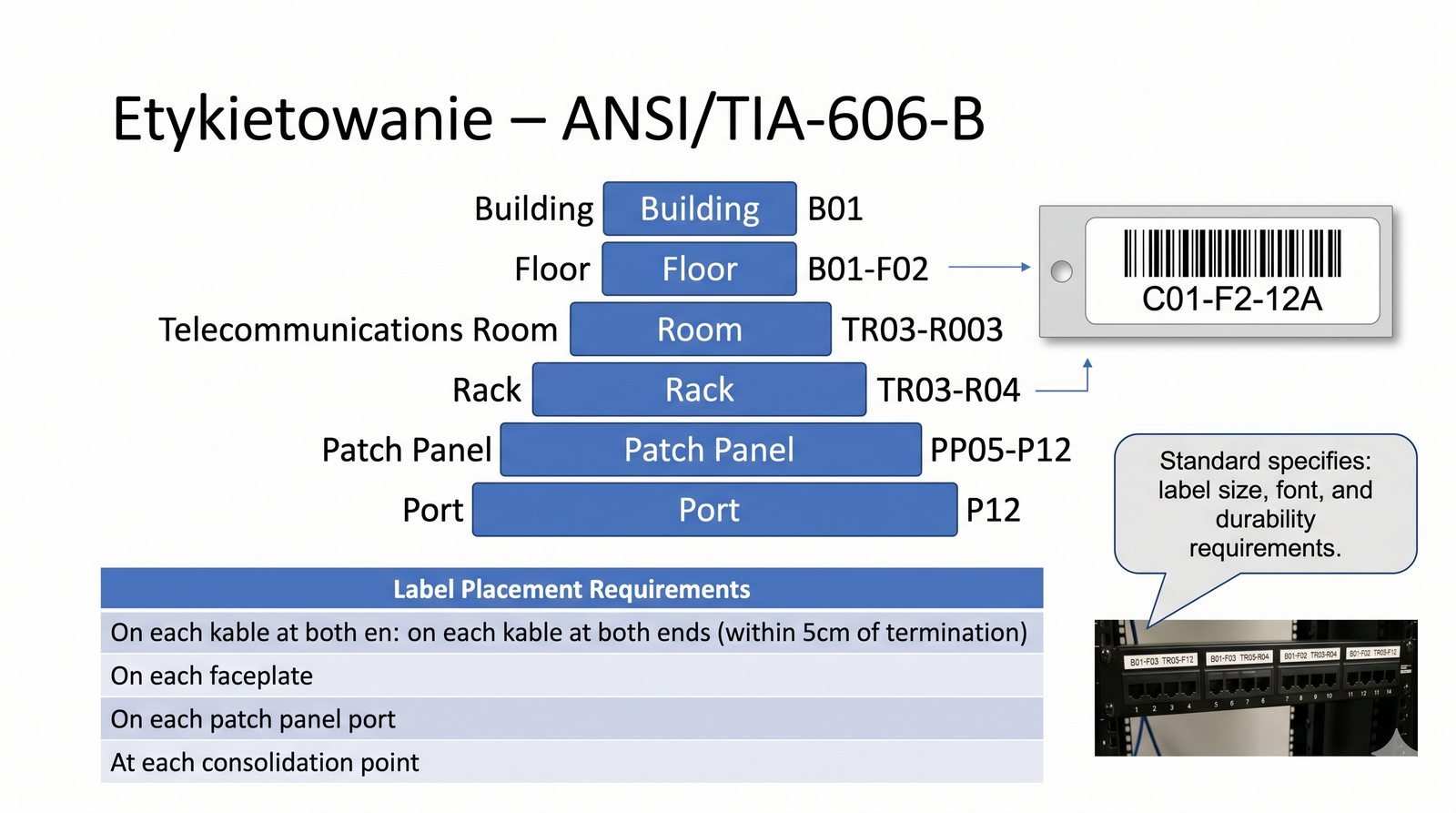

System etykietowania zgodny z normą ANSI/TIA-606-B zapewnia jednoznaczną identyfikację każdego kabla, gniazda i portu. Dobrze zaprojektowany system przyspiesza lokalizację toru podczas diagnostyki.

Etykiety powinny być drukowane na trwałych materiałach odpornych na ścieranie i wilgoć. Zaleca się etykiety samolaminujące, które owijają się wokół kabla.

System etykietowania powinien być spójny z dokumentacją projektu – ten sam identyfikator występuje na etykiecie, w raporcie certyfikacyjnym i w systemie DCIM.

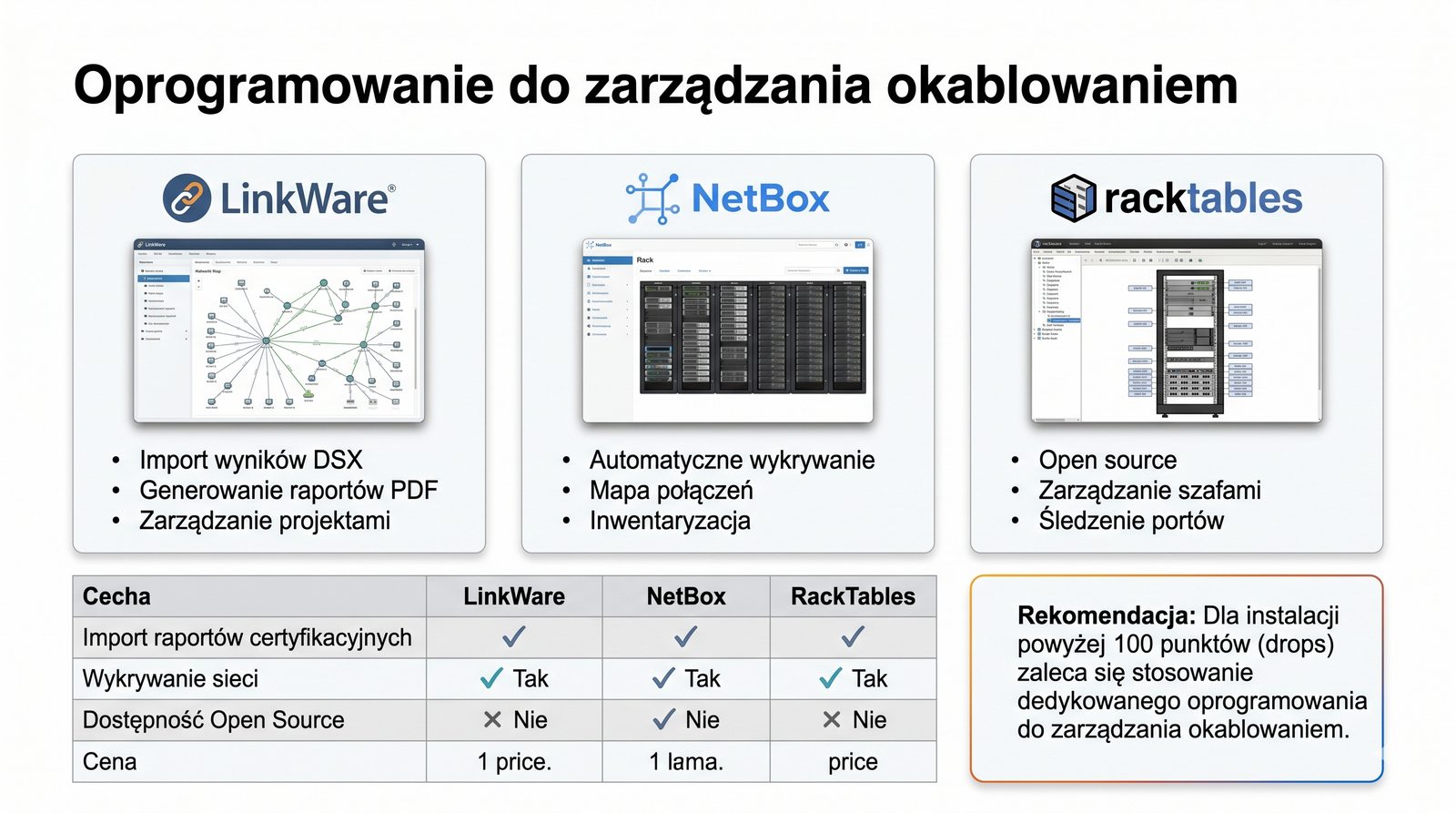

Bazy danych okablowania (DCIM) stanowią centralne repozytorium informacji o infrastrukturze fizycznej. Umożliwiają zarządzanie całym cyklem życia okablowania.

Fluke LinkWare to narzędzie do zarządzania wynikami certyfikacji z importem danych z DSX i eksportem raportów. NetBox to popularne narzędzie open-source DCIM.

Integracja bazy okablowania z systemem monitoringu (Zabbix, PRTG) pozwala na automatyczne przypisanie alertów z portów przełącznika do konkretnych torów kablowych.

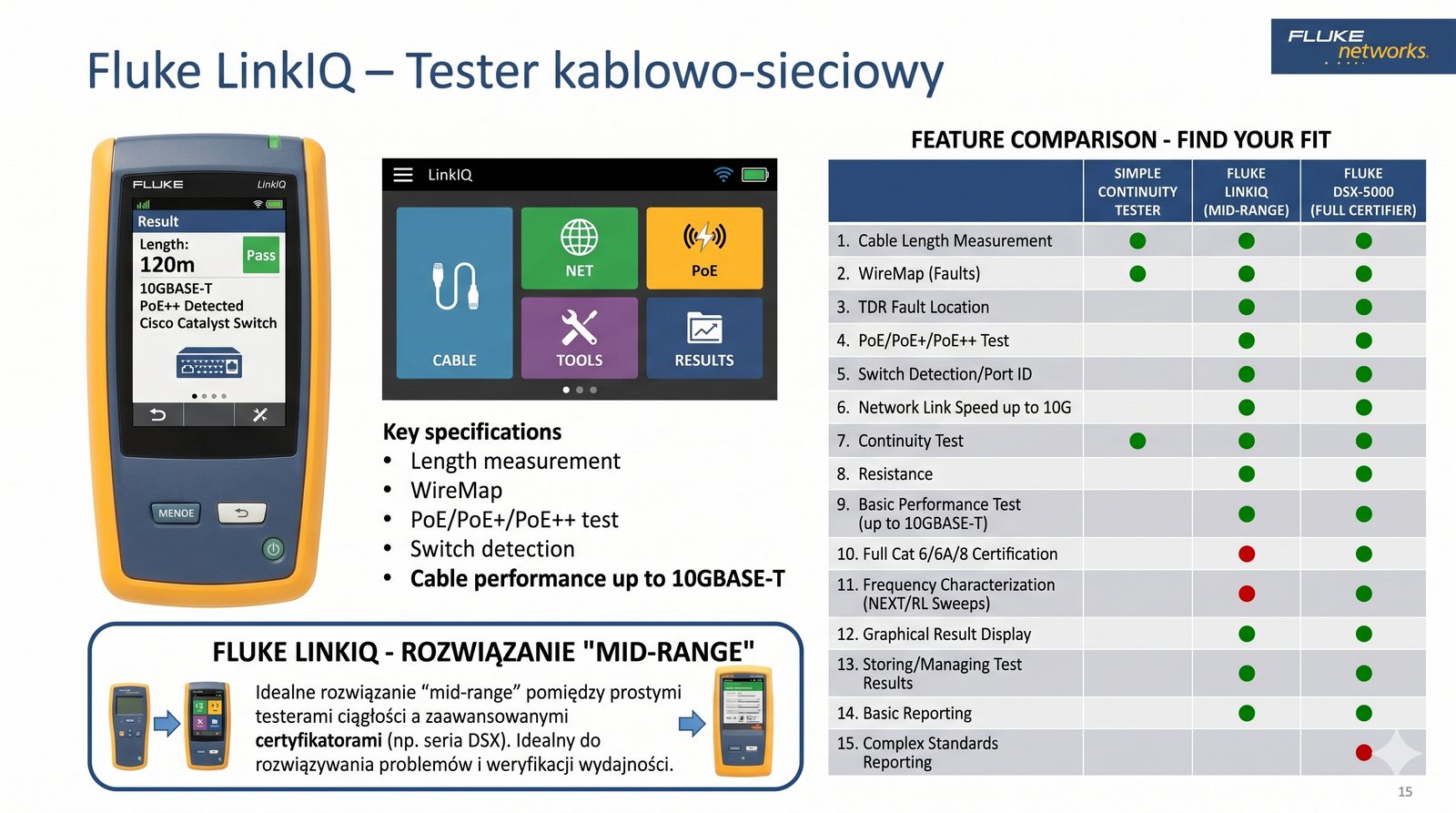

Fluke LinkIQ to urządzenie klasy średniej, które plasuje się między testerami WireMap a certyfikacyjnymi DSX. Przeznaczone dla administratorów do szybkiej diagnostyki.

LinkIQ testuje okablowanie do 10 Gb/s (długość TDR, WireMap, NEXT), identyfikuje przełącznik i negocjowaną prędkość oraz mierzy PoE do 90 W.

Wbudowany test przepustowości (iperf) mierzy rzeczywistą przepustowość TCP/UDP. LinkIQ nie generuje raportów certyfikacyjnych zgodnych z normami.

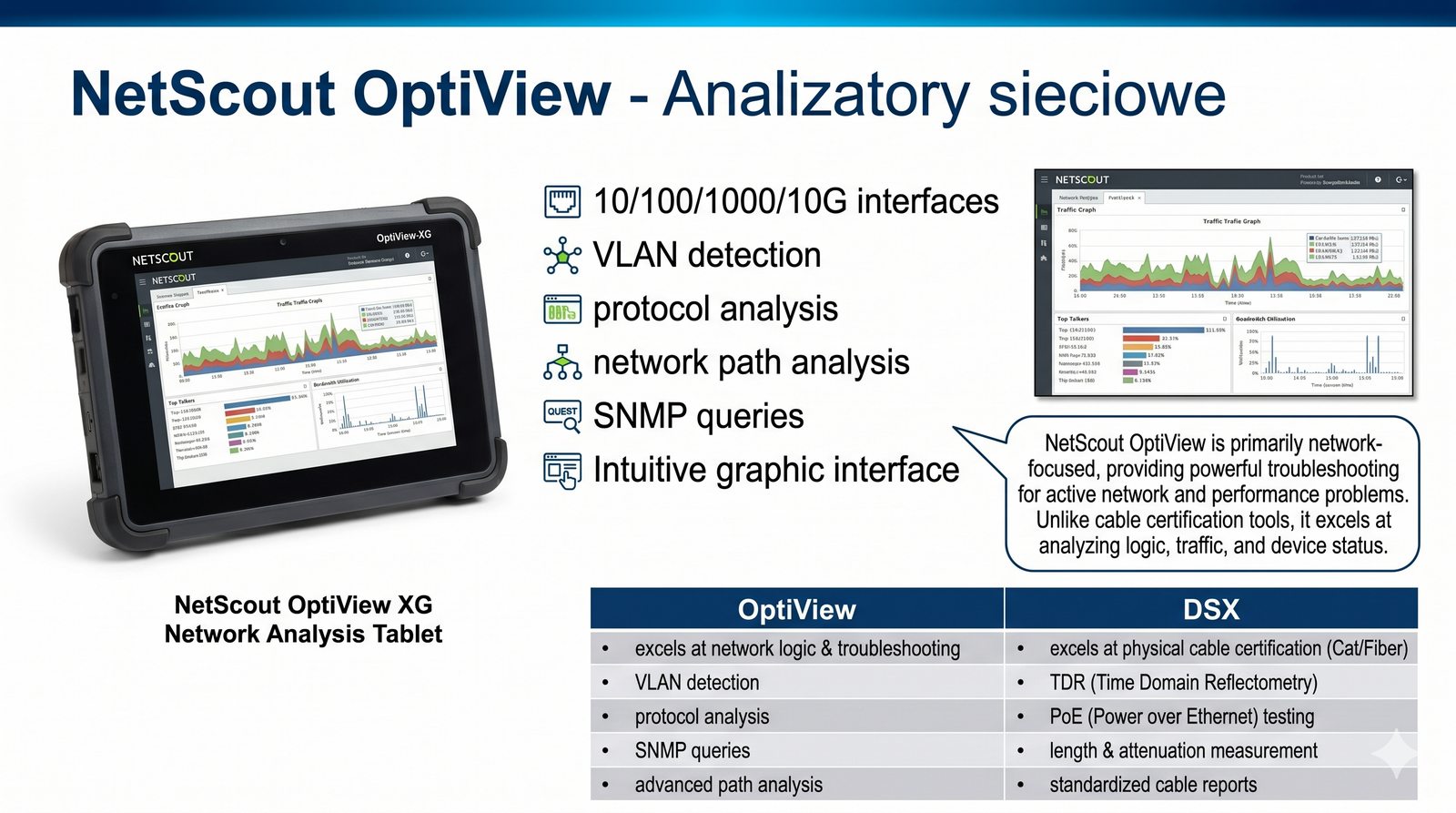

NetScout (dawniej Fluke OptiView) to seria zaawansowanych analizatorów sieci łączących funkcje testera okablowania, analizatora protokołów i monitora wydajności.

LinkRunner G2 oferuje test okablowania, PoE, wykrywanie przełącznika, test przepustowości oraz analizę VLAN, DHCP, DNS i routingu.

NetScout nGenius to rodzina rozwiązań do monitorowania całej infrastruktury sieciowej, stosowana w dużych sieciach korporacyjnych i operatorskich.

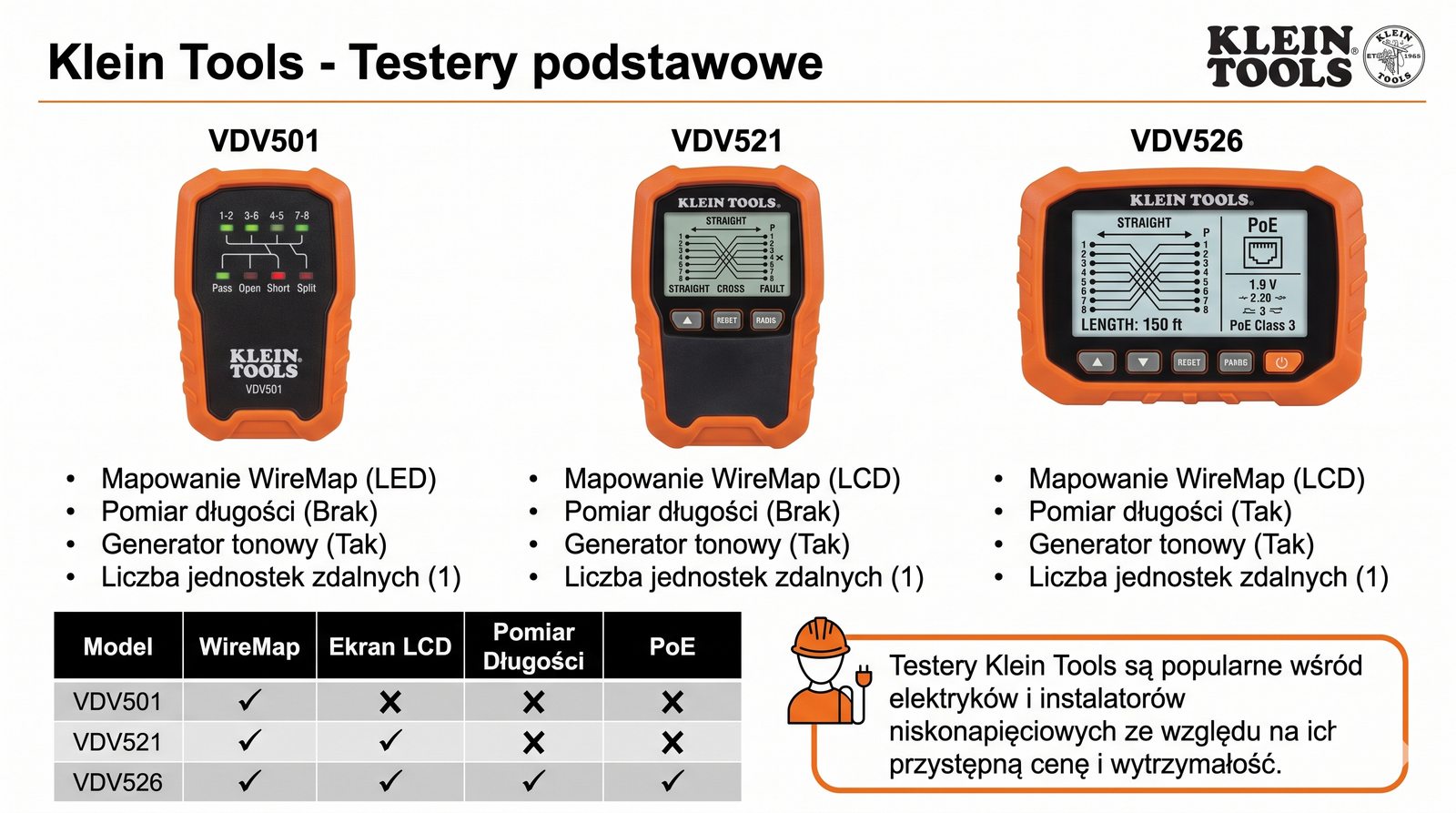

Klein Tools to uznany producent narzędzi, którego testery okablowania są popularne wśród elektryków i instalatorów. Oferują dobry stosunek jakości do ceny.

Modele VDV501 i VDV521 oferują podstawowe funkcje: test ciągłości, wykrywanie zwarć i zamienionych par, pomiar długości (VDV521).

Ograniczeniem jest brak funkcji certyfikacyjnych – nie mierzą parametrów częstotliwościowych. Są to narzędzia do wstępnej diagnostyki, nie do profesjonalnego odbioru.

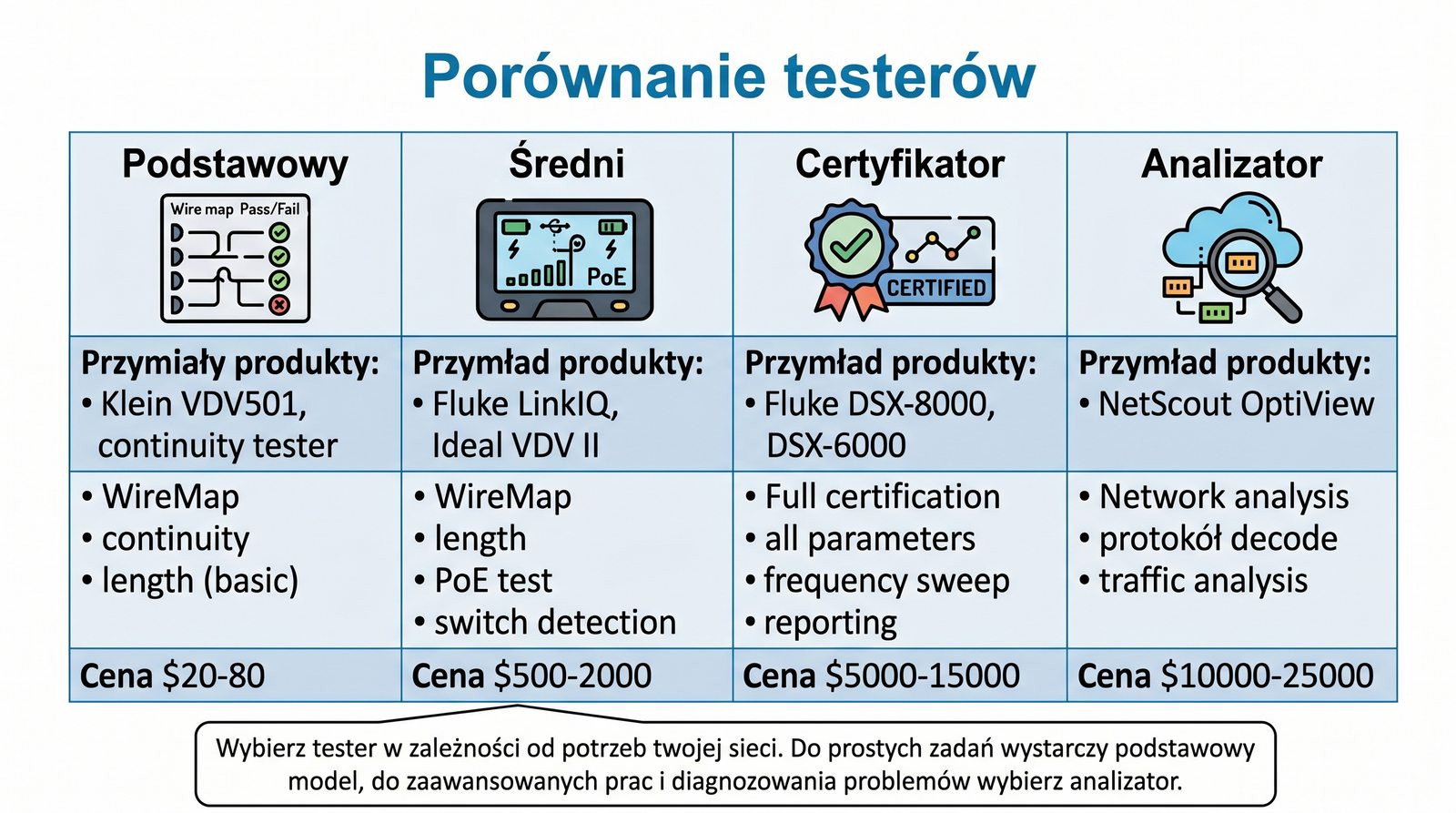

Wybór testera zależy od rodzaju prac. Dla certyfikacji niezbędny jest tester certyfikacyjny (Fluke DSX lub Ideal LanTEK) z aktualną kalibracją.

Dla administratora wystarczy tester średniej klasy (Fluke LinkIQ) oferujący podstawowe pomiary i analizę sieci, znacznie tańszy od certyfikacyjnego.

Dla okazjonalnych prac wystarczy prosty tester WireMap (Klein Tools VDV501) za 100–300 zł, pozwalający na podstawową weryfikację połączeń.

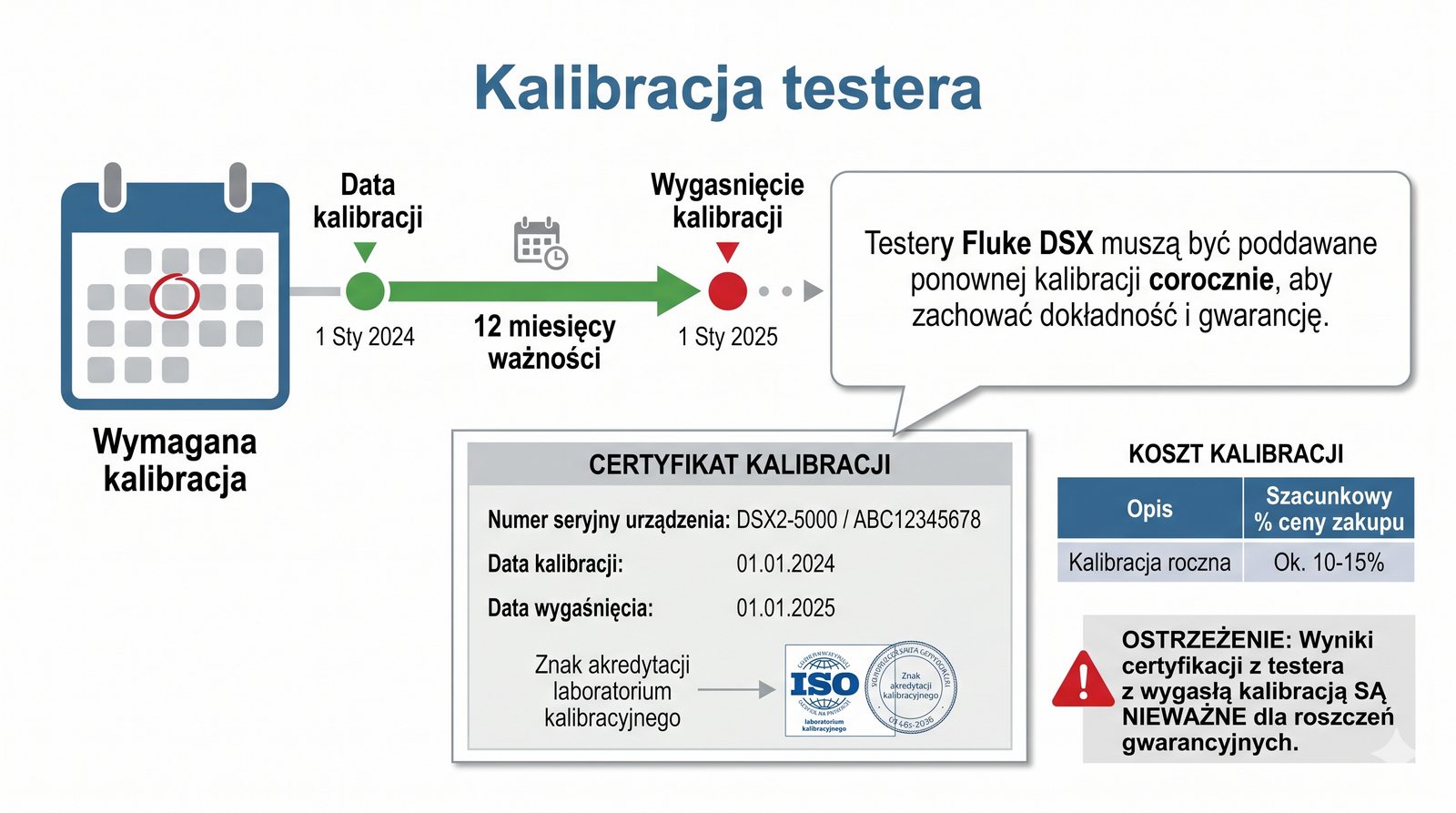

Kalibracja testera certyfikacyjnego to obowiązkowa procedura potwierdzająca zgodność pomiarów ze standardami metrologicznymi. Wykonuje ją producent lub autoryzowane laboratorium.

Okres ważności kalibracji DSX wynosi 12 miesięcy. Po jego upływie wyniki nie są uznawane w procesie certyfikacji ani jako podstawa gwarancji producenta.

Koszt kalibracji to 1000–3000 zł, który należy uwzględnić w budżecie na sprzęt pomiarowy. Wypożyczalnie oferują testery z aktualną kalibracją w cenie wynajmu.

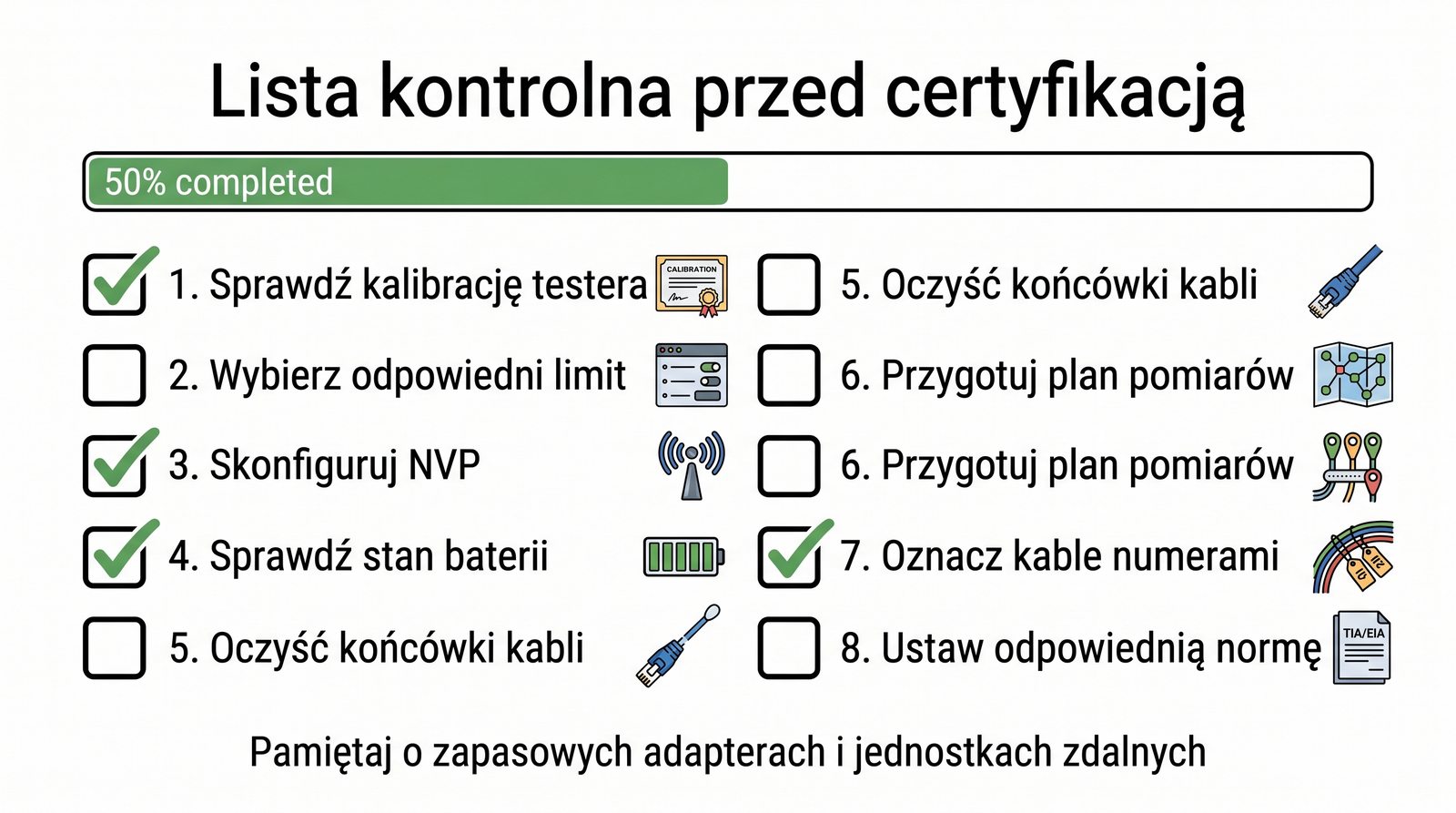

Przygotowanie do certyfikacji wymaga starannego zaplanowania. Zaniedbanie któregokolwiek kroku może prowadzić do błędnych wyników i konieczności powtarzania pomiarów.

Szczególnie ważne jest sprawdzenie terminu kalibracji i wybór odpowiedniego modułu. Użycie modułu Cat6a do testowania Cat8 nie pozwoli na pomiar w paśmie 2000 MHz.

Test wzorca na początku sesji pozwala upewnić się, że tester działa prawidłowo. Wzorzec to krótki odcinek o znanych parametrach, zawsze dający wynik PASS.

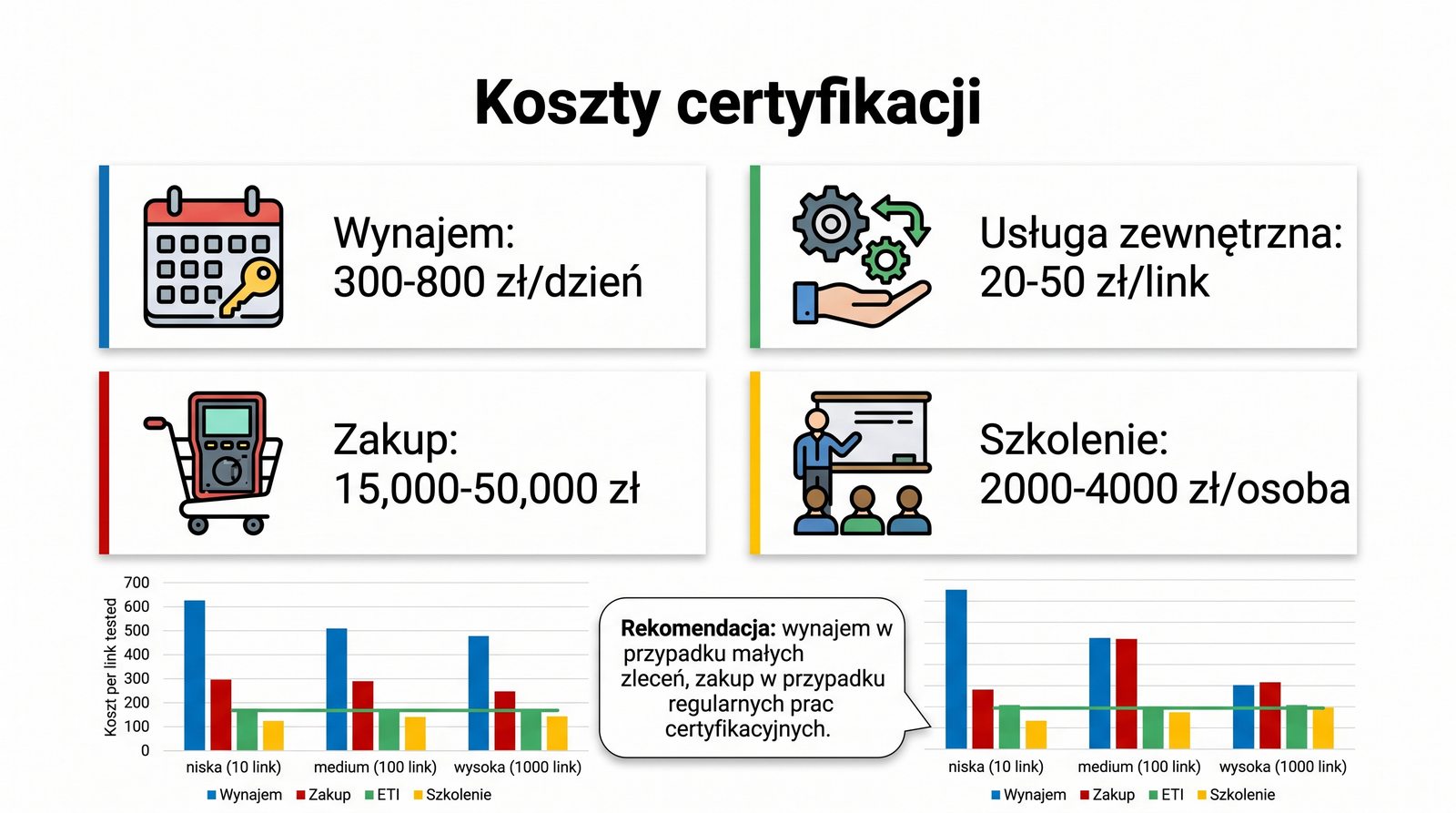

Koszty certyfikacji zależą od skali instalacji, lokalizacji i kategorii okablowania. Dla małych projektów (do 50 torów) wynajem testera jest najbardziej ekonomiczny.

Dla średnich projektów (50–500 torów) opłacalny jest zakup LinkIQ i wynajęcie testera certyfikacyjnego na czas odbioru. Dla dużych (powyżej 500) – zakup własnego.

Koszt usługi certyfikacji zewnętrznej wynosi 10–25 zł za tor. Należy uwzględnić także koszt szkolenia personelu, kalibracji i oprogramowania.

Podsumowanie piątej części zestawia najważniejsze informacje o certyfikacji okablowania miedzianego. Certyfikacja potwierdza zgodność z normami na cały okres użytkowania instalacji.

Testery Fluke DSX i Ideal LanTEK mierzą wszystkie wymagane parametry i generują raporty zgodne z normami. Interpretacja wymaga znajomości parametrów i kontekstu instalacji.

Najczęstsze przyczyny FAIL to błędy wykonawcze, które można naprawić przez reterminację, wymianę patchcordu lub skrócenie trasy. Profesjonalna diagnostyka pozwala osiągnąć 100% PASS.

Split pair wymaga testera certyfikacyjnego do identyfikacji – nawet zaawansowany WireMap go nie wykryje. Dopiero pomiar NEXT ujawnia gwałtowny spadek parametrów.

Poprawne ustawienie NVP jest kluczowe dla dokładnego pomiaru długości. Producenci podają NVP w specyfikacji, ale dla najwyższej dokładności zaleca się kalibrację na odcinku referencyjnym.

Dokumentacja i etykietowanie to inwestycja zwracająca się przy każdej zmianie i awarii. Dobra dokumentacja skraca czas diagnostyki o 50–80%.

Link różni się od Channel zakresem pomiarowym – Link testuje kabel stały, Channel pełną drogę z patchcordami. Dla klienta najważniejszy jest wynik Channel.

Split pair to rozdzielenie przewodów tej samej pary. Mimo że WireMap pokazuje prawidłowe połączenie, NEXT spada gwałtownie. Wykrycie możliwe tylko testerem certyfikacyjnym.

Margines poniżej 1 dB to sygnał ostrzegawczy. Taki tor może w przyszłości, pod wpływem starzenia lub temperatury, zmienić wynik na FAIL.

Link to odpowiedzialność instalatora okablowania, Channel – integratora sieci. Oba typy torów mają różne limity i procedury pomiarowe.

Split pair nie powoduje przerwy, tylko pogorszenie parametrów. Sieć może działać, ale z błędami CRC i retransmisjami obniżającymi przepustowość o 50–80%.

Tylko tester certyfikacyjny może potwierdzić zgodność z normami dla standardów takich jak 10GBASE-T czy PoE++.

NVP określa prędkość propagacji sygnału jako ułamek prędkości światła. Dla UTP typowe wartości to 0,65–0,75. Błędne NVP to najczęstsza przyczyna błędnych pomiarów długości.

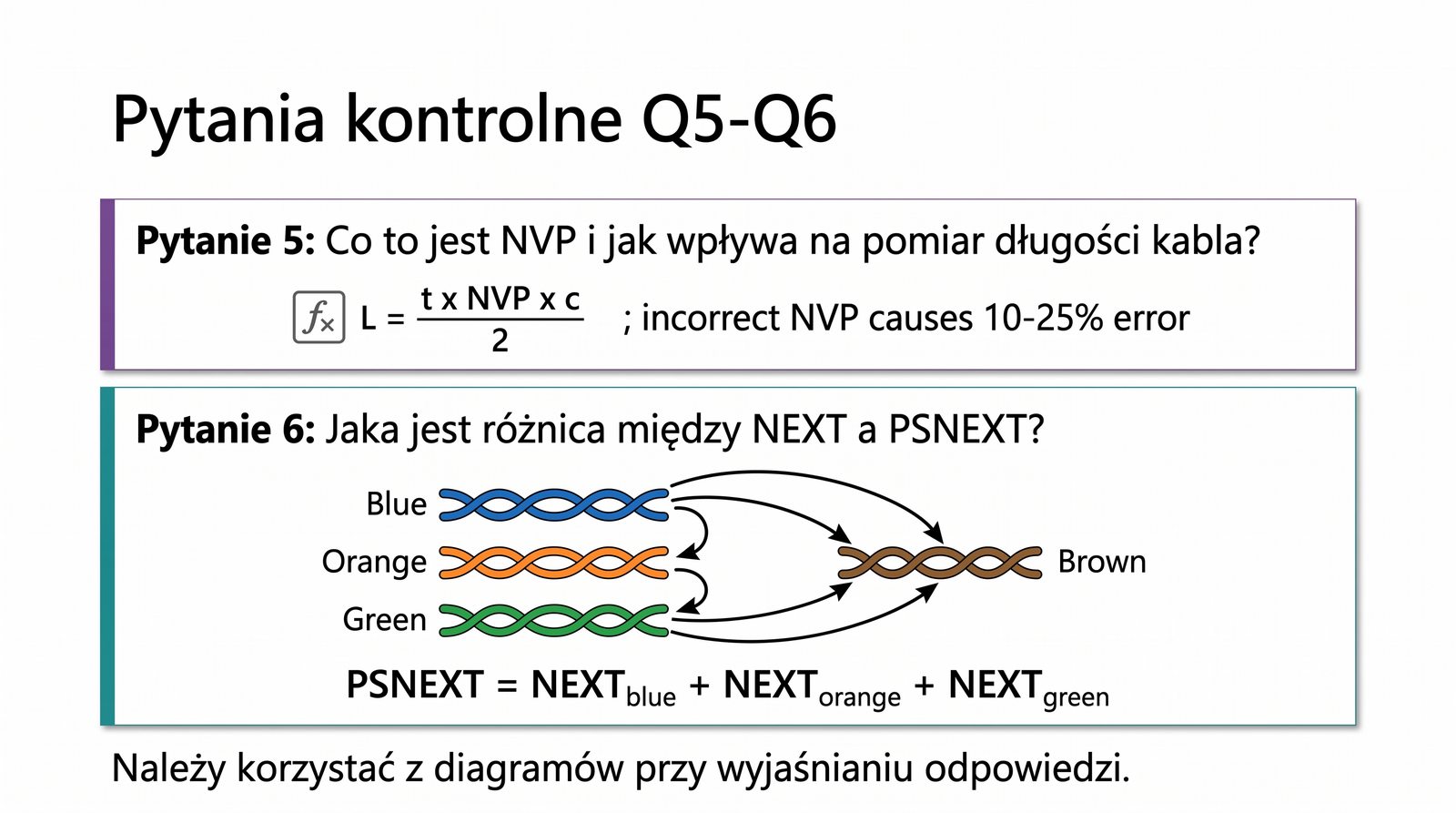

NEXT mierzy przesłuch między dwiema parami na końcu nadawczym, PSNEXT to suma przesłuchów ze wszystkich par na jedną parę. PSNEXT jest parametrem bardziej wymagającym o 3–6 dB.

Dla transmisji wykorzystujących wszystkie cztery pary (1000BASE-T, 10GBASE-T) PSNEXT ma kluczowe znaczenie dla jakości transmisji i stabilności połączenia.

Dziękujemy za uwagę. Zapraszamy do części szóstej poświęconej pomiarom w sieciach WLAN. Zdobyta wiedza o certyfikacji stanowi podstawę do zrozumienia pomiarów bezprzewodowych.

Zalecana praca własna: powtórzenie parametrów certyfikacyjnych (IL, NEXT, PSNEXT, ACR, RL, TCL) i sprawdzenie norm TIA-568.2-D dla Cat6a. Warto obejrzeć materiały wideo Fluke Networks na YouTube.

Umiejętność certyfikacji to kluczowa kompetencja instalatorów i audytorów sieciowych. W kolejnych częściach poznamy pomiary światłowodowe i zaawansowaną diagnostykę sieci bezprzewodowych.
