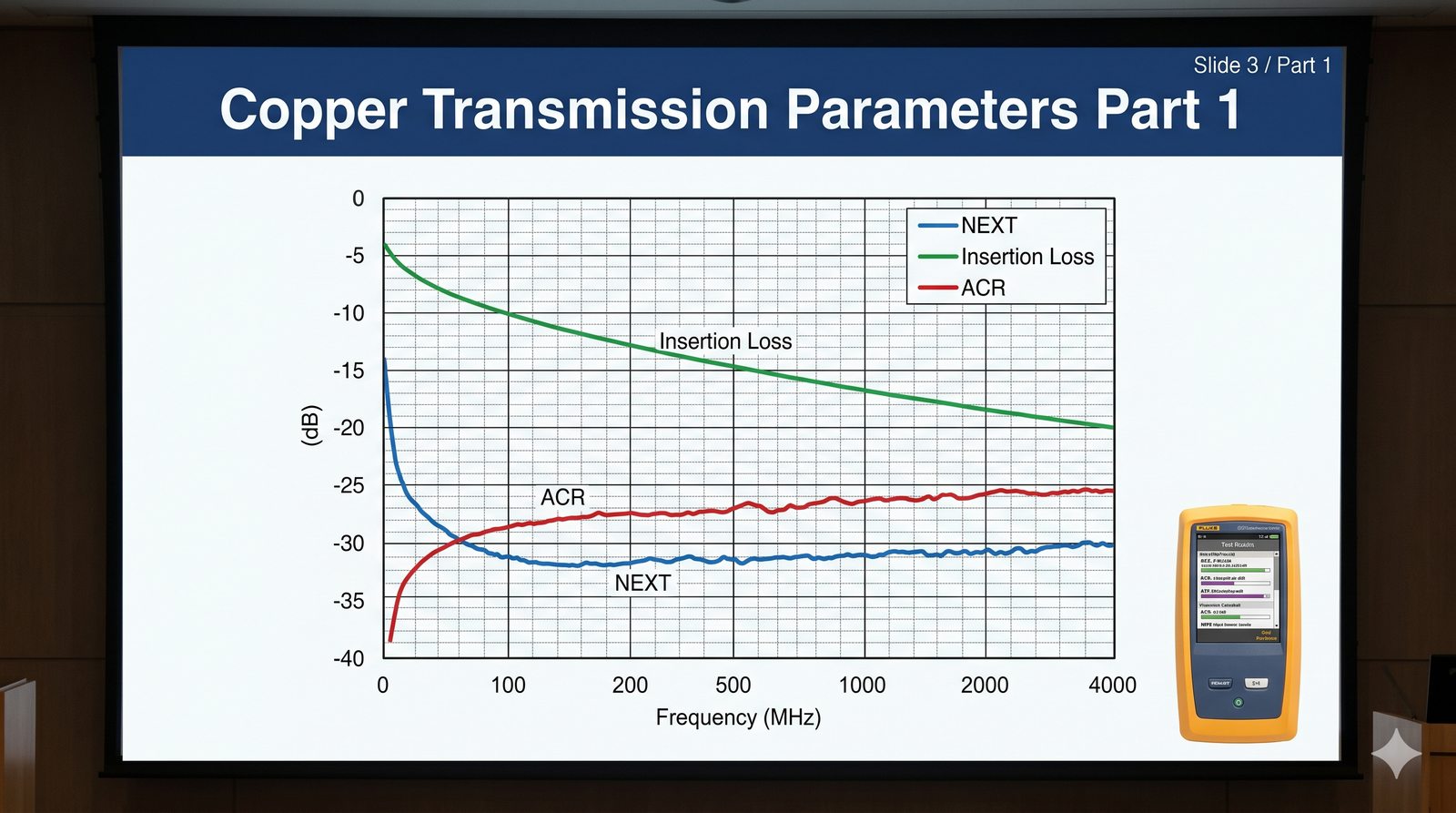

Prezentacja numer trzy z cyklu "Pomiary fizyczne" koncentruje się na parametrach transmisyjnych okablowania miedzianego, które decydują o zdolności kabla do przenoszenia sygnałów Ethernet o coraz wyższych częstotliwościach. Zrozumienie tych parametrów jest kluczowe dla każdego inżyniera sieciowego, ponieważ to właśnie one decydują o tym, czy dana instalacja okablowania strukturalnego przejdzie certyfikację i będzie spełniać wymagania aplikacji.

W materiale omówione zostaną zarówno podstawowe pojęcia, takie jak tłumienie i przesłuchy, jak i zaawansowane zależności między nimi (ACR, PSACR), a także praktyczne aspekty pomiarów wykonywanych certyfikatorem Fluke. Szczególny nacisk położono na ilustrację wpływu jakości wykonania instalacji na uzyskiwane wyniki pomiarów.

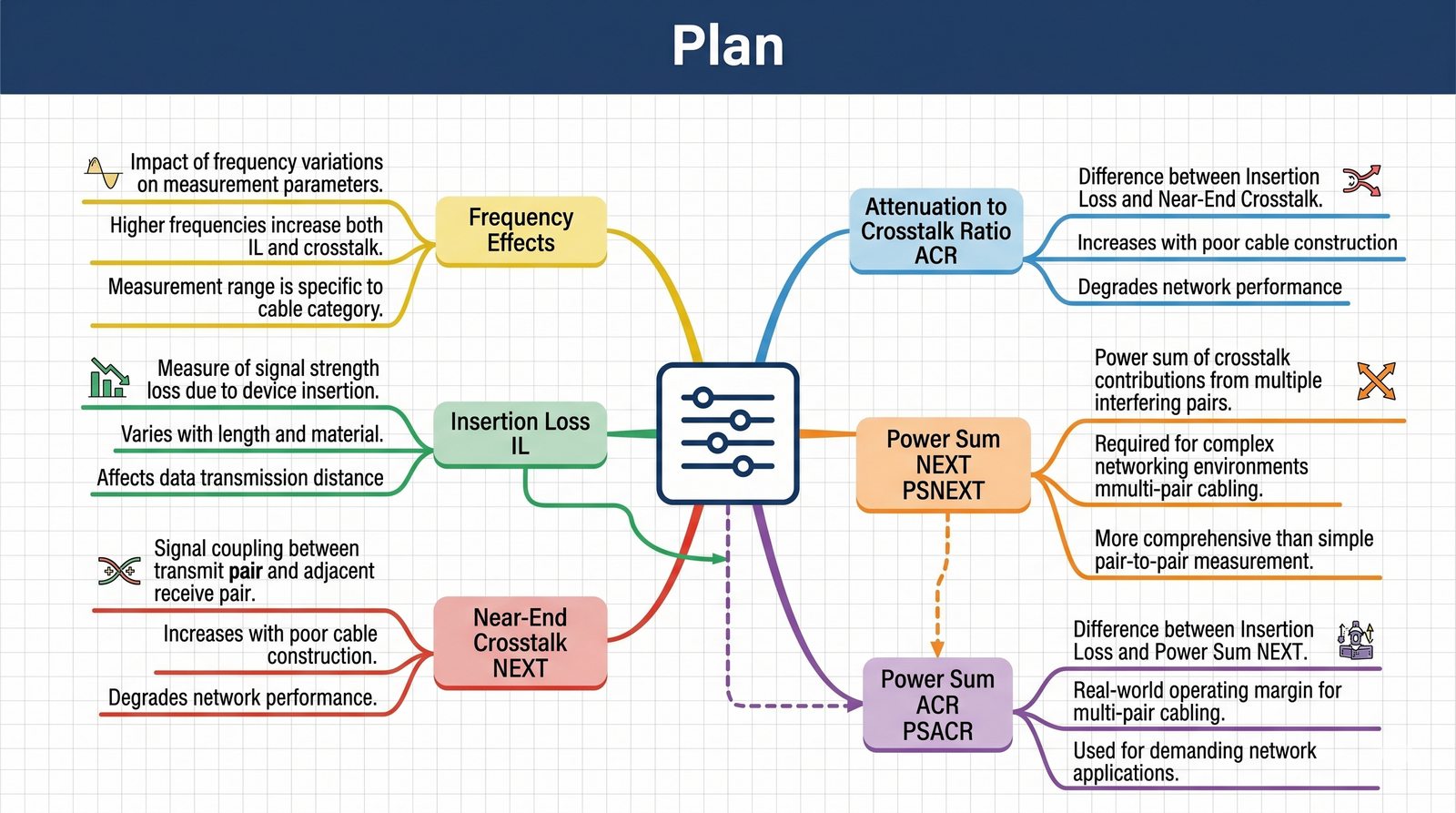

Plan prezentacji obejmuje jedenaście głównych bloków tematycznych, rozpoczynając od wprowadzenia do parametrów transmisyjnych i wyjaśnienia, dlaczego mają one kluczowe znaczenie dla działania sieci. Każdy parametr (IL, NEXT, PSNEXT, ACR, PSACR) zostanie omówiony oddzielnie, z uwzględnieniem definicji, wzorów, wartości typowych i normatywnych oraz metod pomiaru.

W dalszej części przedstawiony zostanie wpływ częstotliwości na poszczególne parametry, zestawienie wartości granicznych dla różnych kategorii okablowania (Cat5e, Cat6, Cat6A, Cat8) oraz praktyczne wskazówki dotyczące interpretacji wyników certyfikacji. Prezentację zamyka podsumowanie z pytaniami kontrolnymi utrwalającymi zdobytą wiedzę.

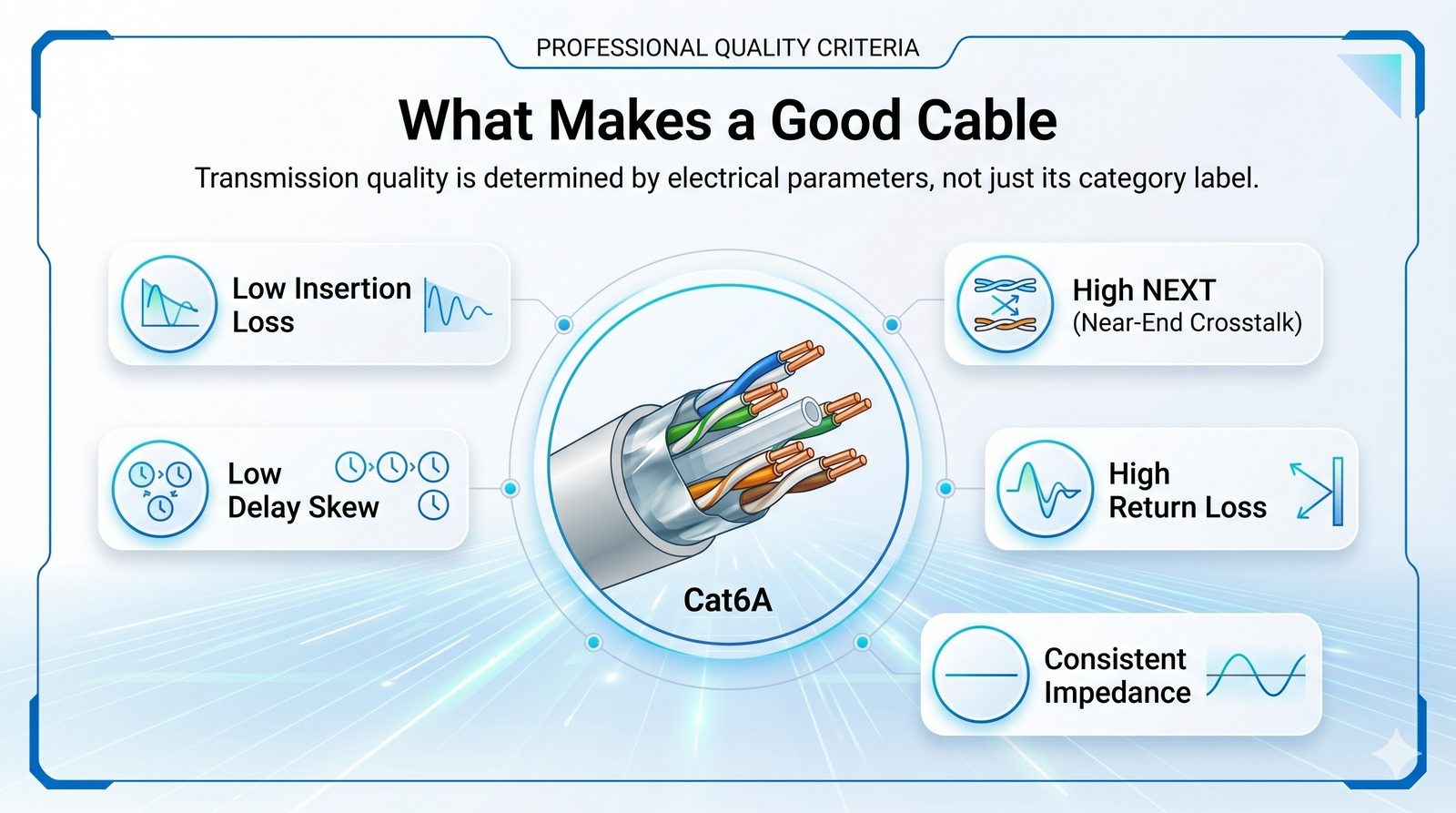

Kabel sieciowy, wbrew pozorom, nie jest prostym przewodnikiem, lecz złożoną linią transmisyjną, w której zachodzą liczne zjawiska fizyczne wpływające na propagację sygnału. Aby kabel można było uznać za "dobry", musi on spełniać szereg norm określonych w standardach ISO/IEC 11801 oraz TIA/EIA-568, które definiują wartości graniczne dla wszystkich kluczowych parametrów transmisyjnych.

Oprócz tłumienia i przesłuchów, które są omówione szczegółowo w tej prezentacji, istotne znaczenie mają również: Return Loss (RL) określający odbicia sygnału od niedopasowań impedancji, opóźnienie propagacji (propagation delay) oraz Delay Skew, czyli różnica w opóźnieniu między poszczególnymi parami. Ten ostatni parametr ma krytyczne znaczenie w standardach wykorzystujących wszystkie cztery pary jednocześnie, ponieważ zbyt duża różnica opóźnień może uniemożliwić poprawną rekonstrukcję danych po stronie odbiornika.

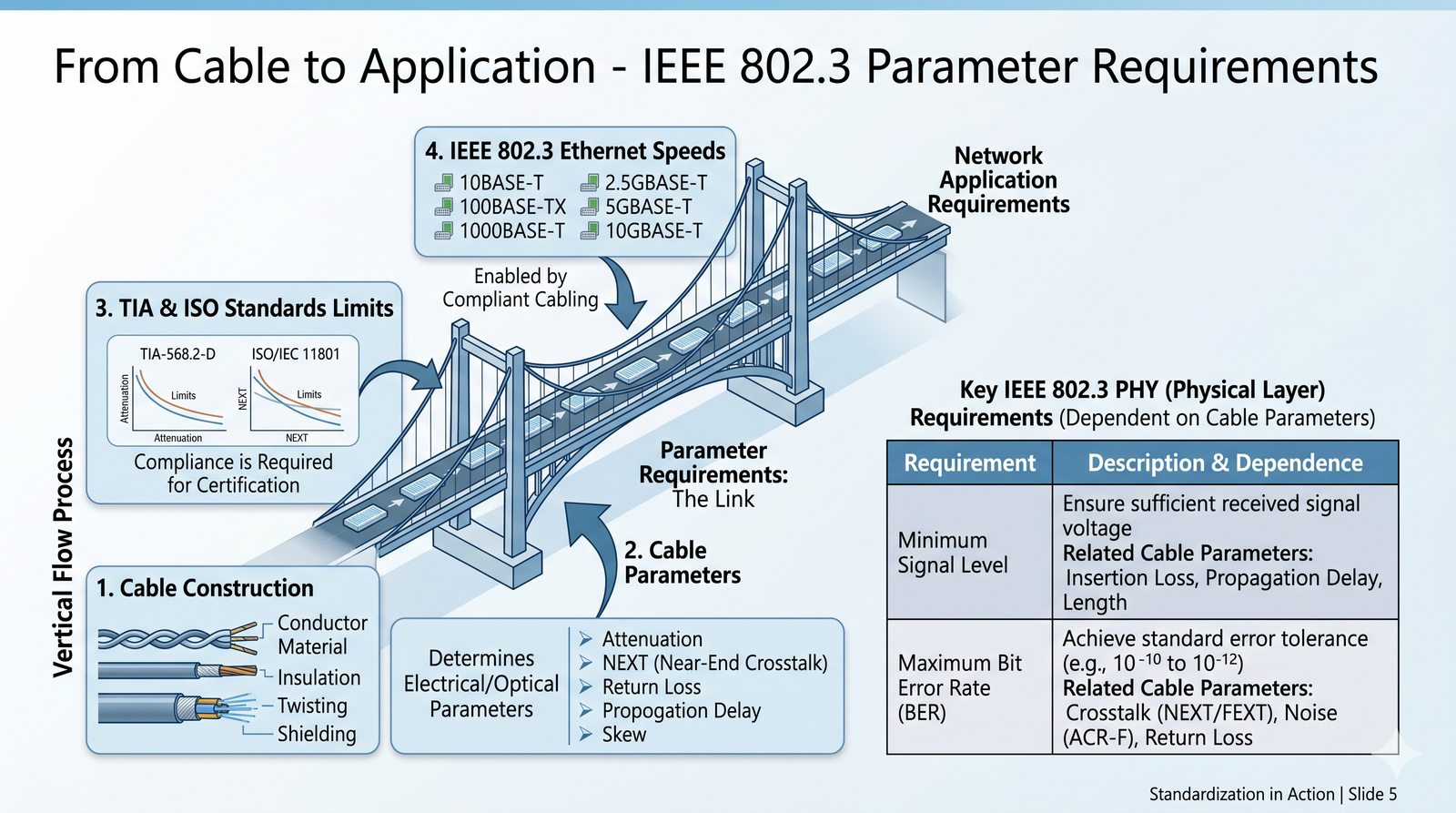

Normy IEEE 802.3 dla poszczególnych standardów Ethernet określają nie tylko wymagania dotyczące okablowania, ale także definiują dopuszczalną liczbę błędów ramek (Frame Error Rate) oraz minimalny stosunek sygnału do szumu (SNR) na wejściu odbiornika. Jeśli parametry transmisyjne kabla są gorsze od wymaganych, odbiornik nie jest w stanie poprawnie zdekodować odebranego sygnału, co prowadzi do błędów CRC.

W praktyce najczęściej obserwowanym skutkiem złej jakości okablowania jest automatyczne negocjowanie niższej prędkości (np. z 1 Gb/s do 100 Mb/s) lub okresowe utraty synchronizacji (link flapping). W skrajnych przypadkach, gdy margines błędu jest ujemny, łącze może w ogóle nie nawiązać komunikacji, mimo że przełącznik i karta sieciowa są sprawne.

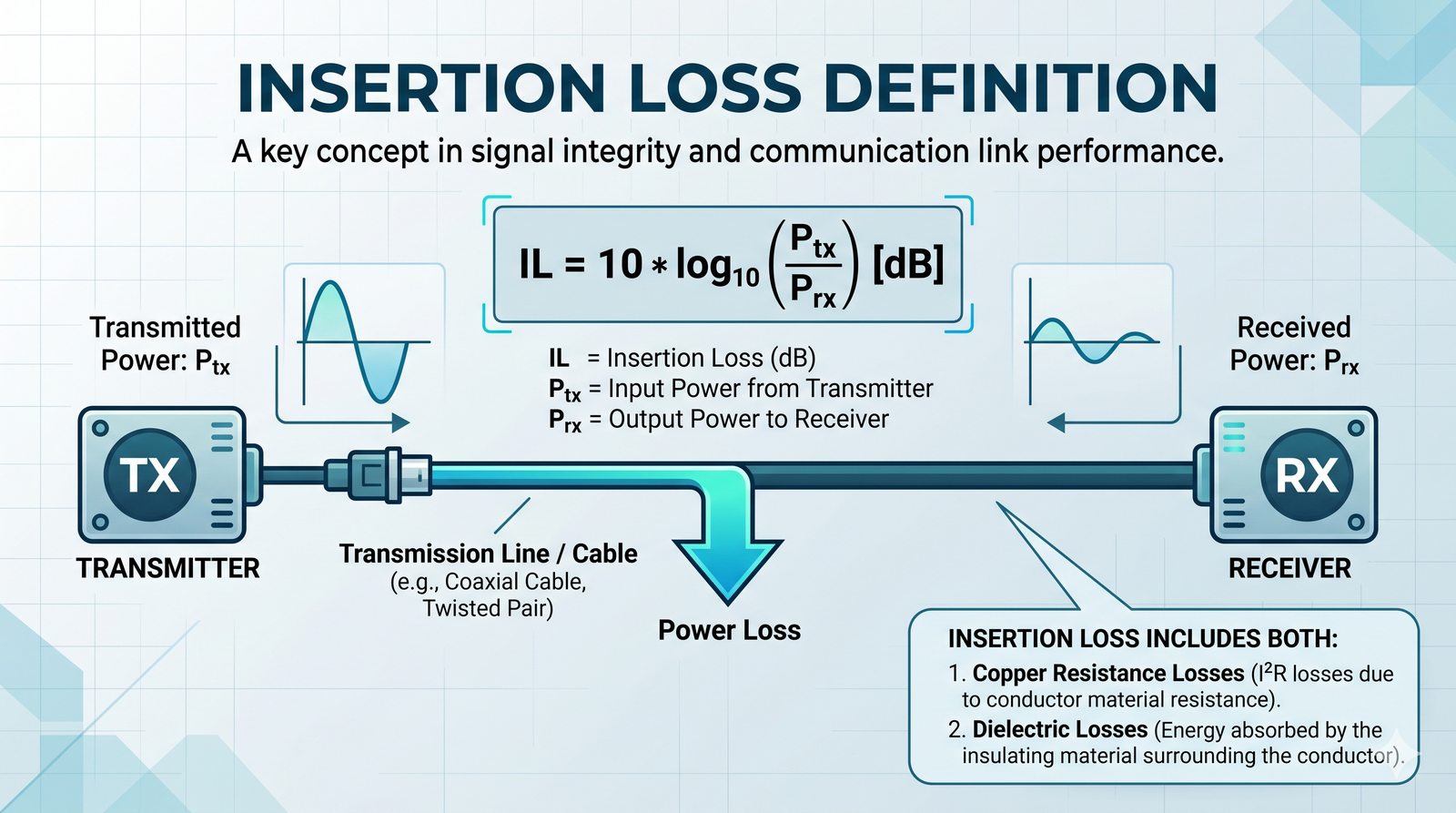

Insertion Loss (IL), zwane także tłumieniem wtrąceniowym, jest najbardziej podstawowym parametrem każdego kabla transmisyjnego. Wyraża on stosunek mocy sygnału wejściowego do mocy sygnału wyjściowego w decybelach, przy czym zawsze przyjmuje wartość dodatnią, ponieważ moc wyjściowa jest mniejsza od wejściowej.

Warto pamiętać, że tłumienie ma charakter addytywny, co oznacza, że całkowite tłumienie łącza jest sumą tłumień poszczególnych jego elementów: kabla stałego, dwóch patchcordów oraz złączy. Dlatego norma definiuje osobno wymagania dla toru stałego (Permanent Link) i toru kanałowego (Channel), gdzie ten drugi uwzględnia patchcordy używane przez użytkowników i ma łagodniejsze wymagania.

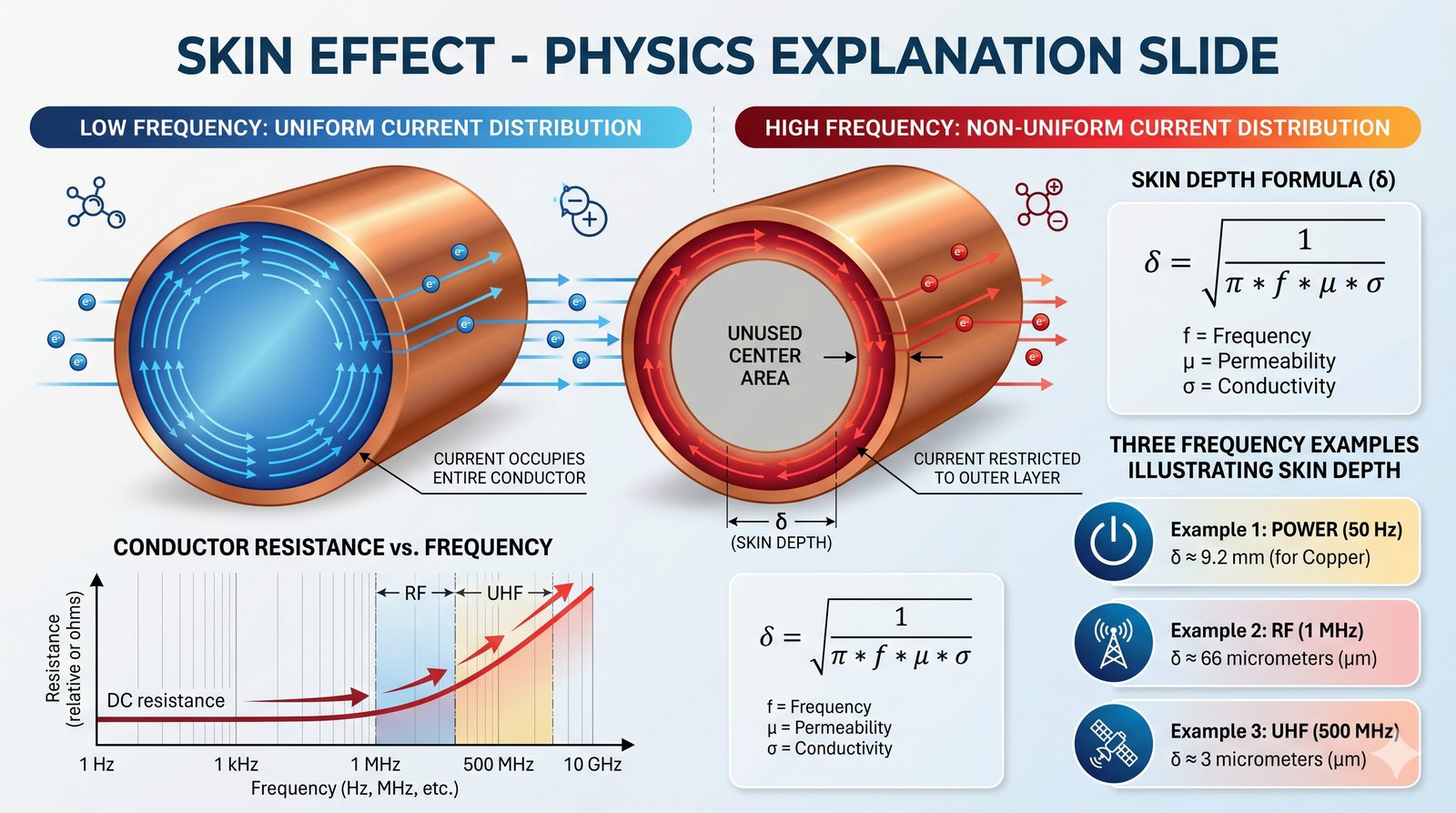

Efekt naskórkowości (skin effect) to zjawisko fizyczne polegające na wypychaniu prądu zmiennego na powierzchnię przewodnika wraz ze wzrostem częstotliwości. W przypadku kabli miedzianych używanych w sieciach Ethernet, przy częstotliwości 100 MHz głębokość wnikania wynosi zaledwie około 6,6 mikrometra, co oznacza, że prąd płynie tylko w bardzo cienkiej warstwie zewnętrznej przewodu.

Konsekwencją efektu naskórkowości jest zwiększenie efektywnej rezystancji przewodu przy wysokich częstotliwościach, co przekłada się na wyższe tłumienie. Aby temu przeciwdziałać, producenci kabli wyższej kategorii stosują przewody o większej średnicy (AWG23 zamiast AWG24), a w kablach bardzo wysokiej jakości stosuje się powlekanie miedzi srebrem, które ma lepszą przewodność powierzchniową.

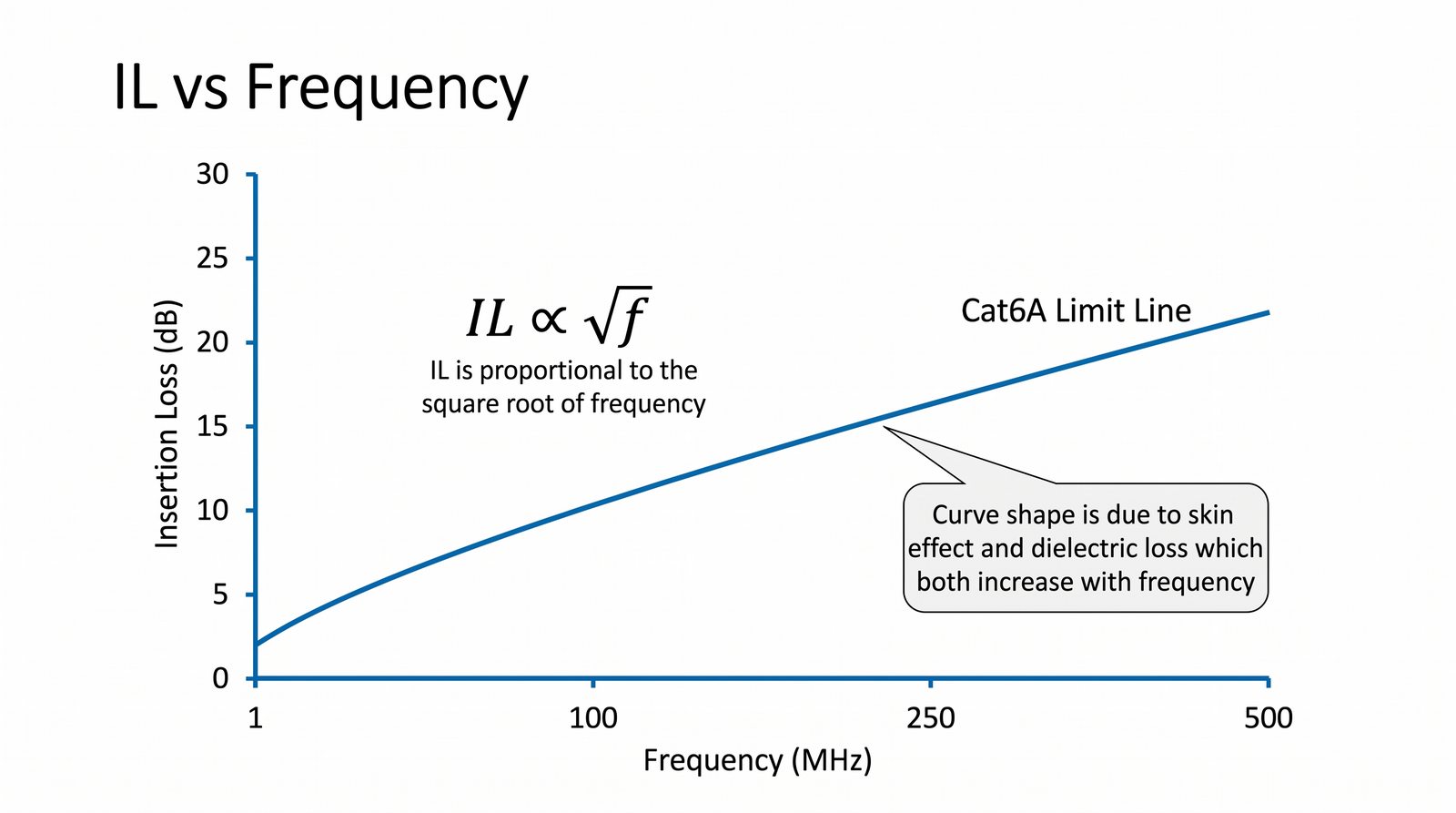

Wzór aproksymacyjny IL(f) = k₁ × √f + k₂ × f + k₃ / √f odzwierciedla trzy główne składowe tłumienia: stratę naskórkowościową (proporcjonalną do √f), stratę dielektryczną (proporcjonalną do f) oraz stratę promieniowania. Dla typowych kabli kategorii Cat6A przy 100 MHz dominuje składowa naskórkowościowa.

Przykładowe wartości dla Cat6A ilustrują, jak szybko rośnie tłumienie wraz z częstotliwością. Przy 500 MHz sygnał po stu metrach kabla jest tłumiony stokrotnie (20 dB = 100 razy mniejsza moc), co stanowi wyzwanie dla odbiorników i wymaga stosowania zaawansowanych technik korekcji sygnału (DSP) w standardzie 10GBase-T.

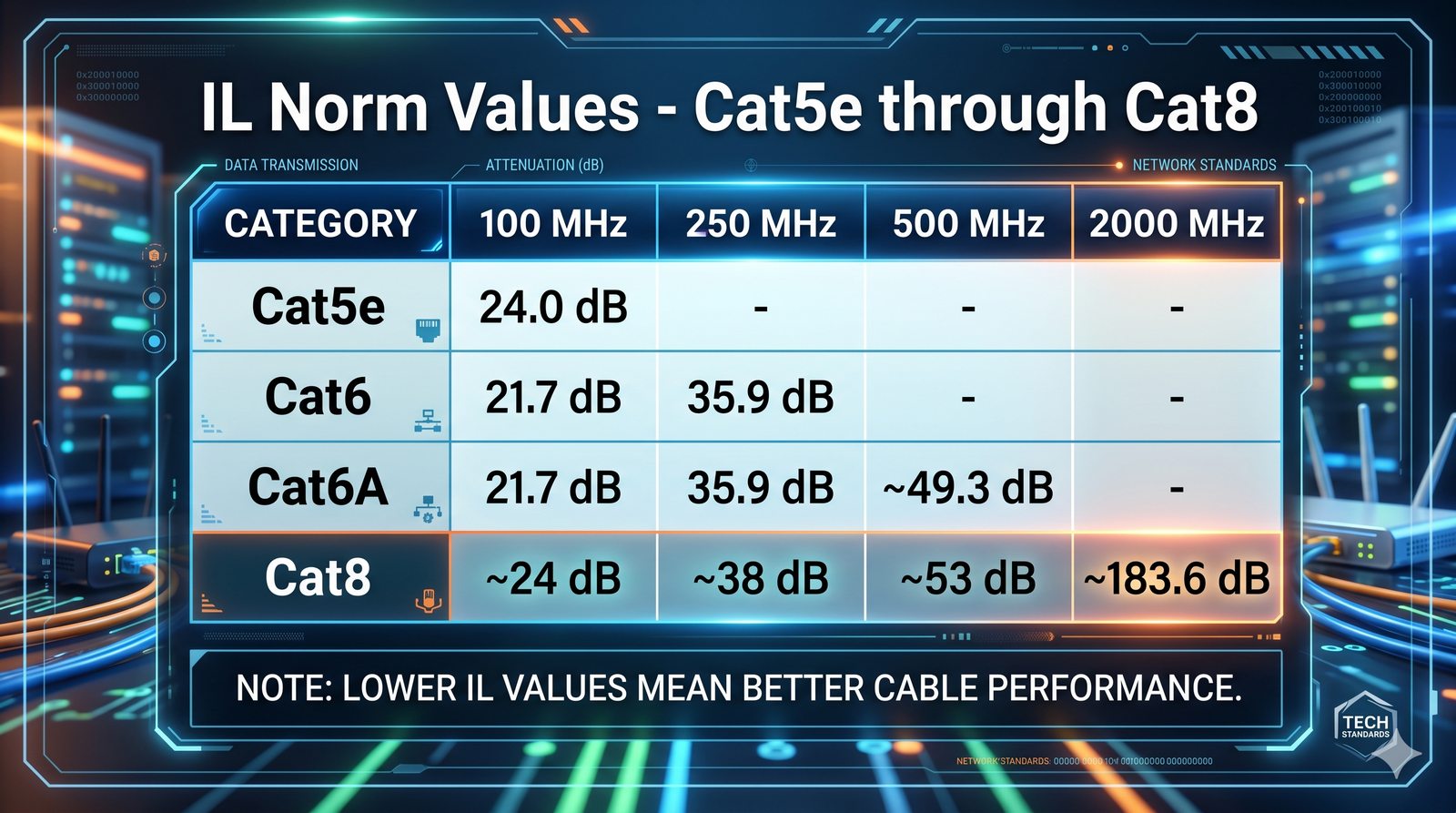

Tabela norm dla Insertion Loss pokazuje, że wartości graniczne różnią się znacząco między kategoriami. Cat6A przy 250 MHz ma taki sam limit IL jak Cat6 (35,9 dB), ale kategoria Cat6A jest testowana aż do 500 MHz, gdzie limit wynosi około 45 dB. Cat8 z pasmem 2000 MHz ma limit 40 dB przy maksymalnej częstotliwości.

W normie TIA-568.2-D wartości graniczne IL podane są w postaci wzorów matematycznych, a certyfikator Fluke podczas pomiaru porównuje zmierzoną krzywą IL z krzywą graniczną w wielu punktach częstotliwości. Wynik PASS jest przyznawany tylko wtedy, gdy żaden punkt zmierzonej krzywej nie przekracza krzywej granicznej w całym zakresie pomiarowym.

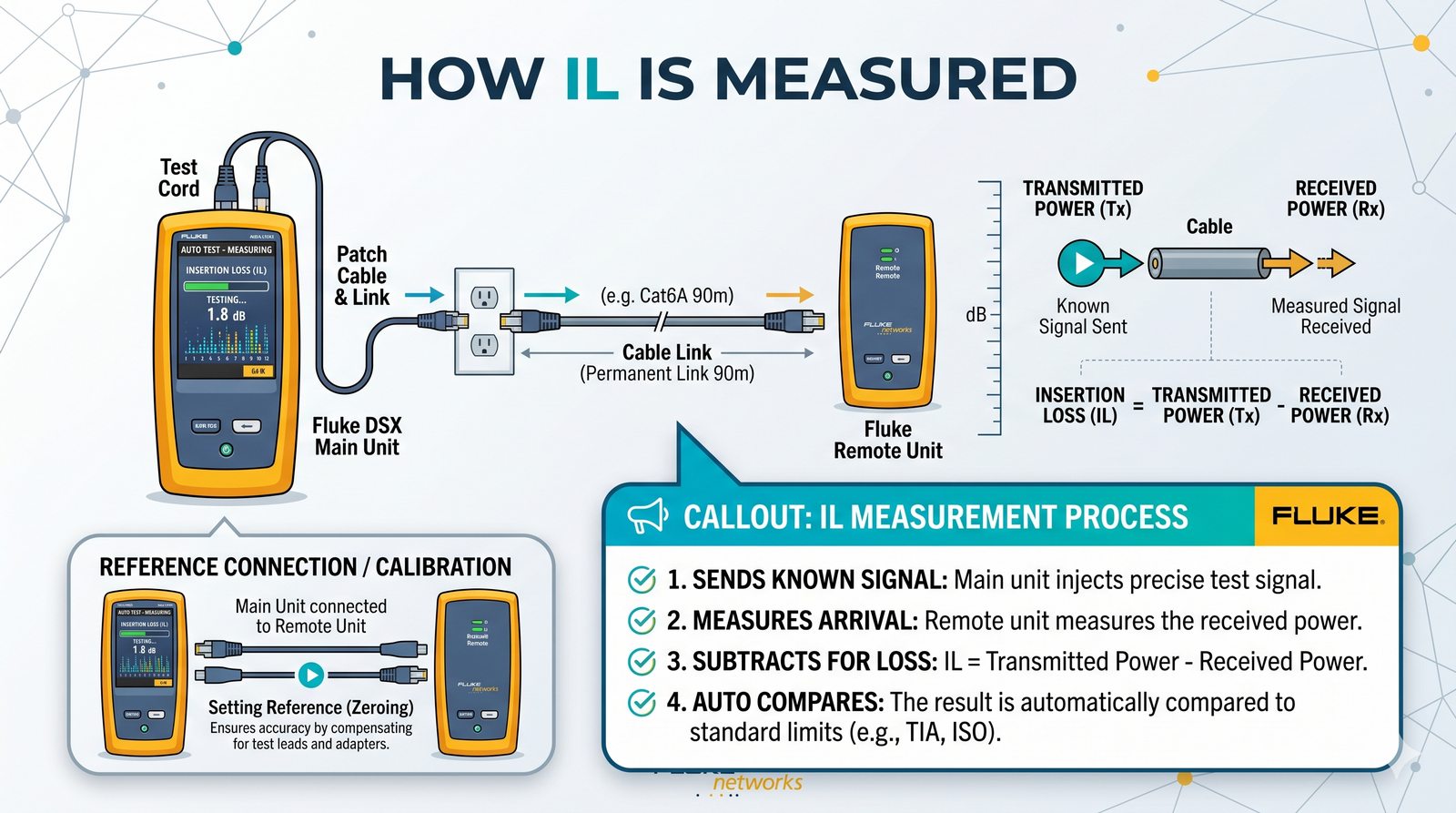

Metoda pomiaru Insertion Loss polega na wysłaniu przez nadajnik sygnału o znanej mocy (P_nad) na jednym końcu kabla i zmierzeniu mocy odebranej (P_odb) na drugim końcu. Różnica tych wartości wyrażona w decybelach stanowi tłumienie wtrąceniowe danego łącza. Proces ten jest powtarzany dla każdej z czterech par osobno.

Przykładowy wynik z certyfikatora Fluke pokazuje typowe wartości IL dla krótkiego łącza kategorii Cat6A. Wszystkie cztery pary wykazują tłumienie w okolicach 3,1–3,3 dB, co jest wynikiem bardzo dobrym z około 4 dB marginesu względem limitu. Duży margines oznacza, że łącze będzie działać niezawodnie nawet przy wzroście temperatury w szafie kablowej.

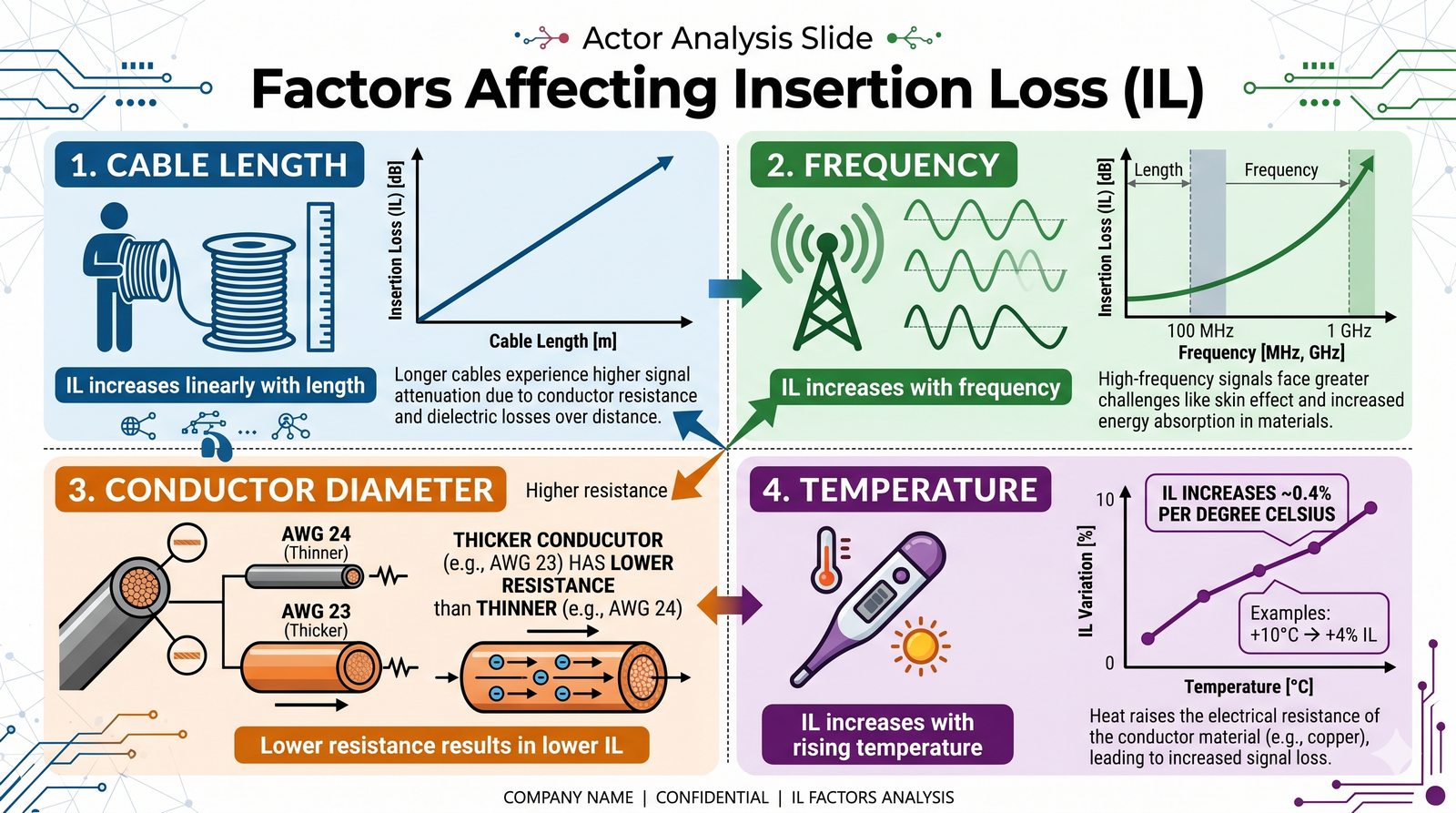

Wśród czynników wpływających na tłumienie szczególną uwagę należy zwrócić na jakość materiału przewodnika. Kable CCA (Copper Clad Aluminium) mają nawet o 30–40% wyższe tłumienie w porównaniu z kablami z czystej miedzi (Cu), co jest częstą przyczyną niezdania certyfikacji, zwłaszcza przy dłuższych odcinkach.

Wpływ temperatury na tłumienie jest często niedoceniany w praktyce instalacyjnej. Współczynnik temperaturowy 0,4%/°C oznacza, że wzrost temperatury z 20°C do 40°C zwiększa tłumienie o około 8%. Dla łącza pracującego na granicy limitu (margines 0,5–1 dB) taki wzrost może spowodować przekroczenie normy, dlatego w gorących serwerowniach warto stosować kable o wyższej kategorii.

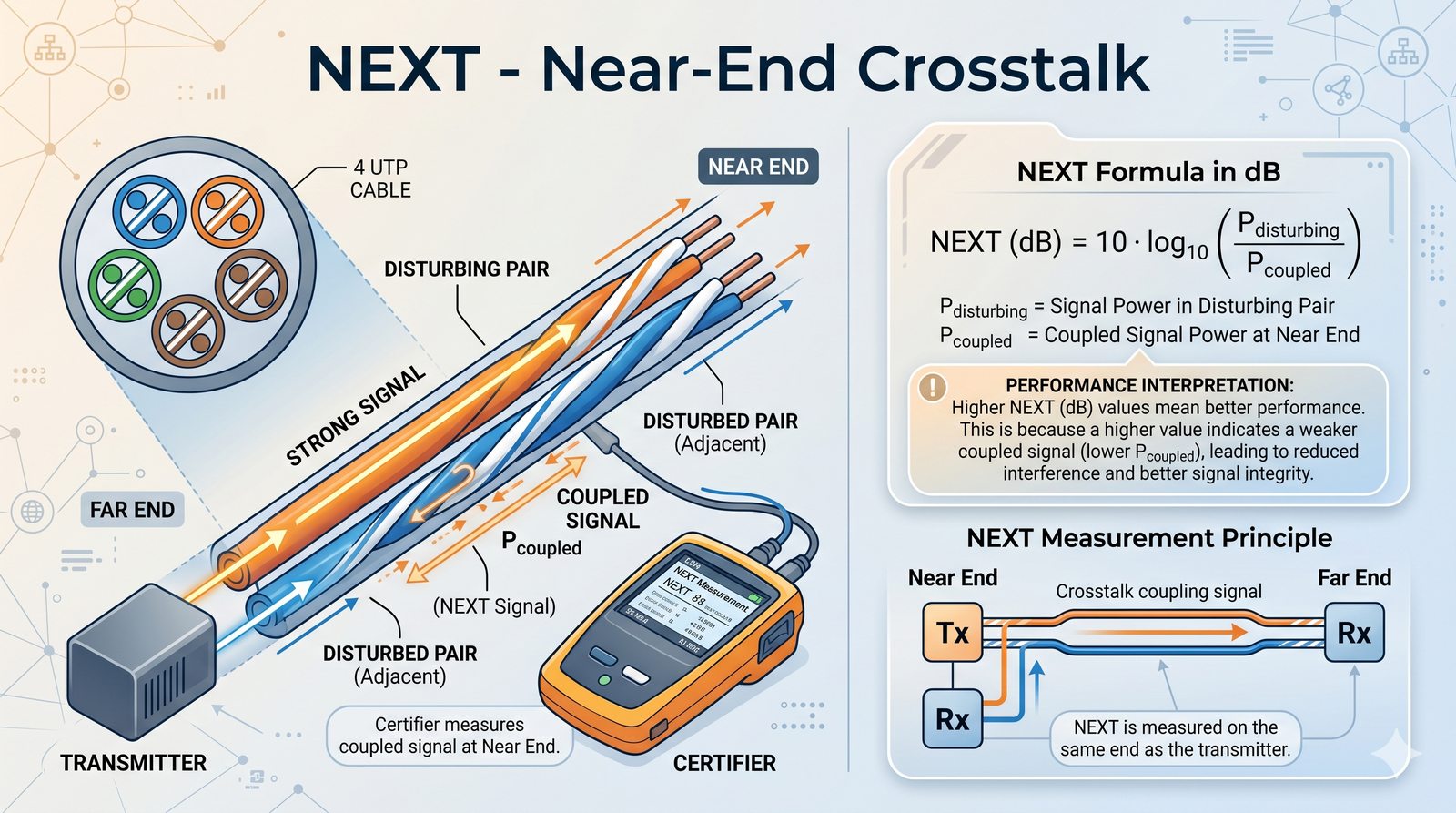

NEXT (Near-End CrossTalk) jest parametrem opisującym zjawisko niepożądanego przenoszenia się sygnału między parami w kablu na tym samym końcu. Gdy w parze A nadawany jest sygnał, powstające wokół niej pole elektromagnetyczne indukuje napięcie w sąsiedniej parze B. Ponieważ odbiornik podłączony do pary B znajduje się tuż obok nadajnika pary A, zakłócenie to może być bardzo silne.

Wartość NEXT wyrażana jest w decybelach, ale w przeciwieństwie do IL, im wyższa wartość, tym lepszy parametr (mniejszy przesłuch). Typowe wartości NEXT dla dobrej instalacji Cat6A przy 100 MHz wynoszą 40–50 dB, co oznacza, że sygnał zakłócający jest 10000–100000 razy słabszy od sygnału użytecznego. Spadek NEXT poniżej 30 dB wskazuje zwykle na poważny problem instalacyjny.

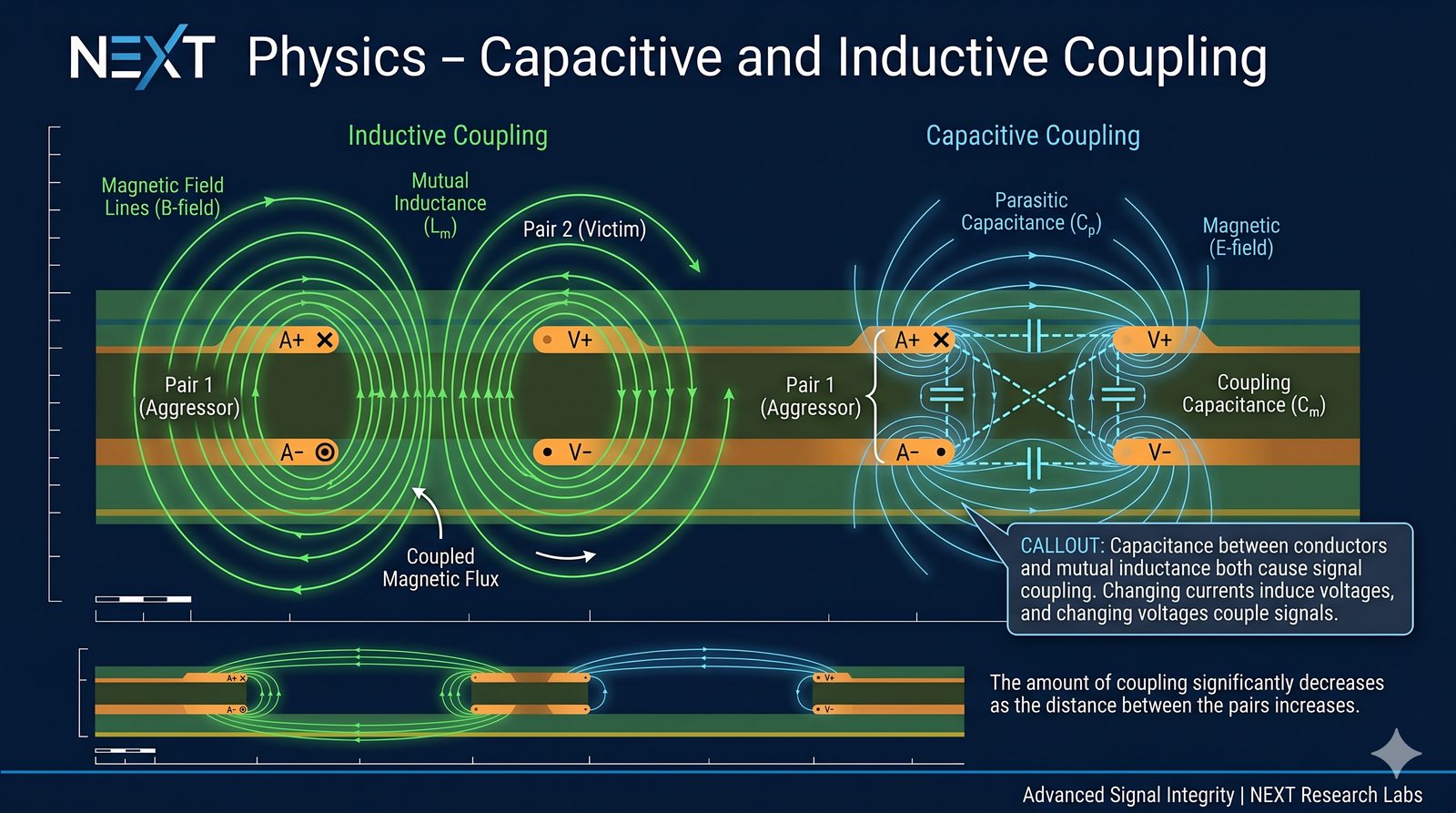

Sprzężenie pojemnościowe między parami wynika z faktu, że każda para przewodów działa jak kondensator, którego okładzinami są przewody dwóch sąsiednich par. Pojemność ta jest tym większa, im bliżej siebie znajdują się pary i im dłuższy jest odcinek, na którym biegną równolegle, co wyjaśnia znaczenie utrzymania skrętu.

Sprzężenie indukcyjne ma związek z prawem Faradaya: zmienne pole magnetyczne wytwarzane przez prąd płynący w jednej parze indukuje siłę elektromotoryczną w sąsiedniej parze. Aby zminimalizować oba rodzaje sprzężenia, stosuje się różne skoki skrętu dla każdej pary, co powoduje, że nie są one równoległe względem siebie na dłuższych odcinkach.

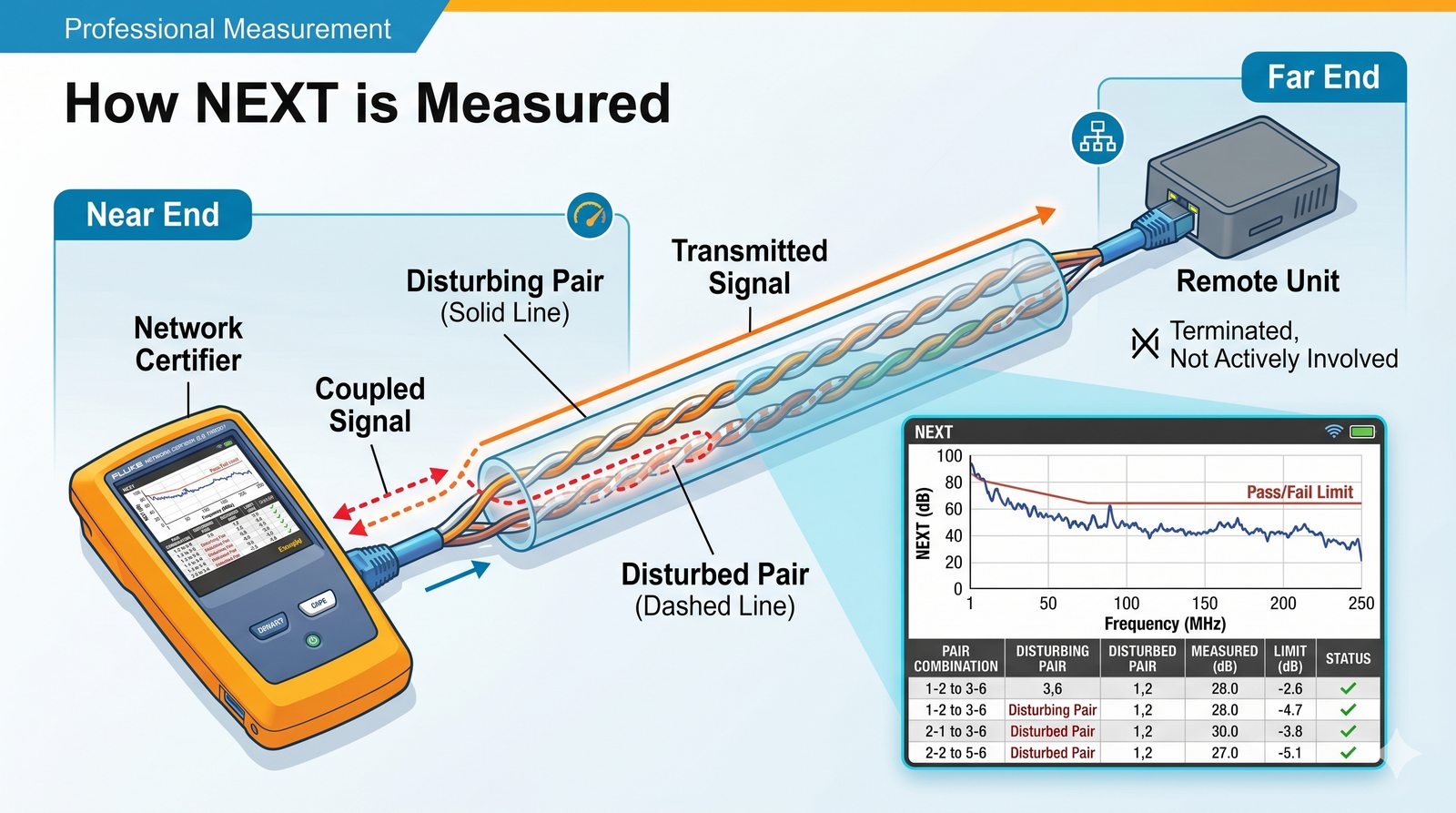

Pomiar NEXT wymaga precyzyjnego sprzętu pomiarowego, ponieważ mierzony sygnał zakłócający może być nawet 10000 razy słabszy od sygnału nadawanego. Certyfikator Fluke wykonuje pomiar NEXT dla każdej z sześciu możliwych kombinacji par (dla kabla 4-parowego), a wyniki są automatycznie porównywane z wartościami granicznymi dla wybranej kategorii.

NEXT zależy od kierunku pomiaru, ponieważ pary mają różne skoki skrętu. Dlatego norma wymaga pomiaru w obu kierunkach dla każdej kombinacji par, co daje łącznie 12 pomiarów NEXT. Przy 1000 punktów częstotliwości dla Cat6A daje to 12000 indywidualnych pomiarów wykonywanych w ciągu kilku sekund.

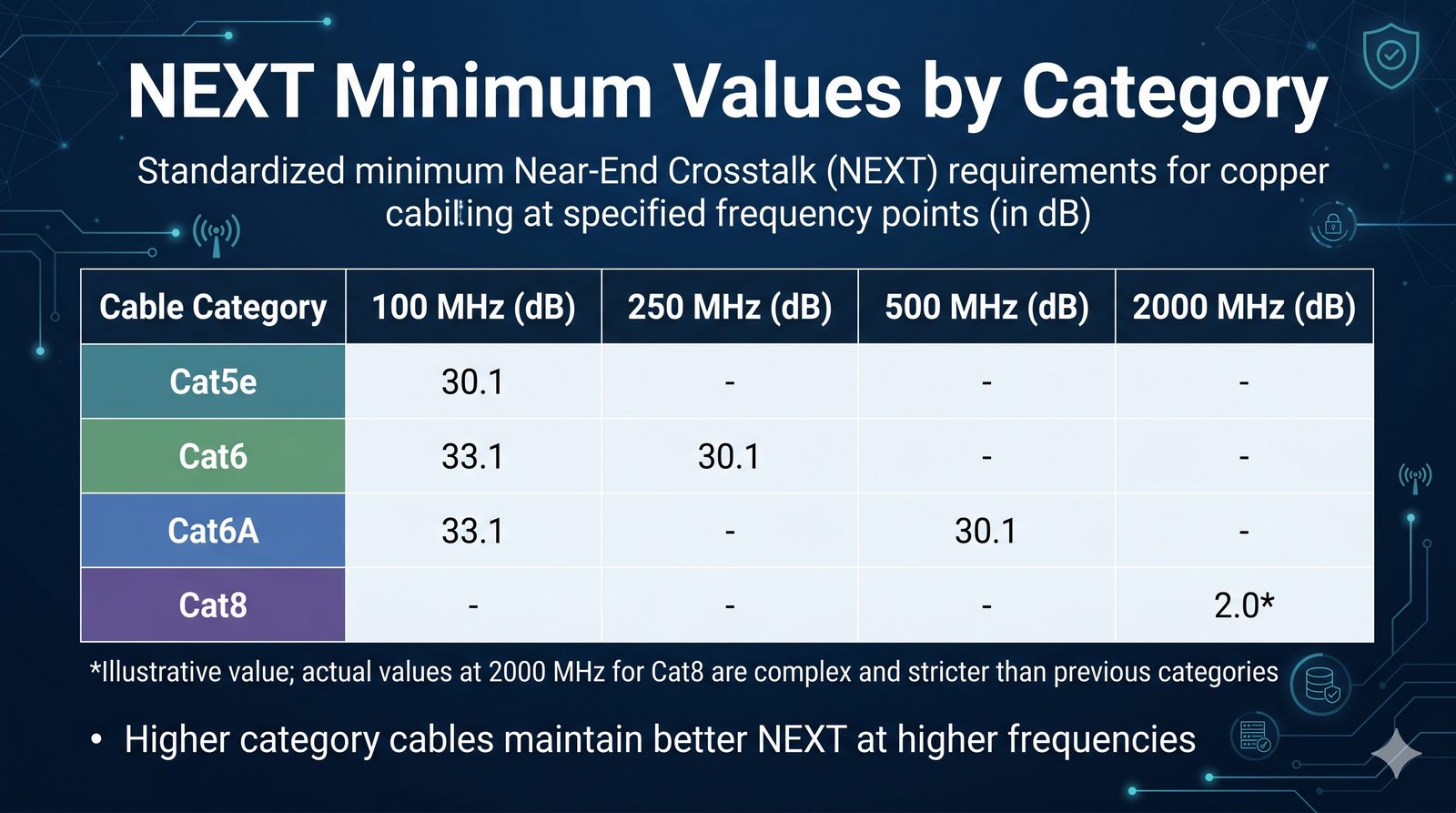

Normy dla NEXT pokazują wyraźnie, że wymagania dla wyższych kategorii są znacznie ostrzejsze. Cat5e przy 100 MHz wymaga minimum 30,1 dB, podczas gdy Cat6 potrzebuje już 39,9 dB. Różnica prawie 10 dB oznacza, że przesłuch w Cat6 musi być około 10 razy mniejszy niż w Cat5e, co wyjaśnia, dlaczego instalacja Cat6 wymaga znacznie większej precyzji wykonania.

Dla Cat8 przy 2000 MHz minimalny NEXT wynosi tylko 25,0 dB, co jest wartością niższą niż dla Cat5e. Nie oznacza to jednak, że Cat8 jest gorszy. Przy tak wysokich częstotliwościach fizycznie niemożliwe jest utrzymanie wysokiego NEXT, dlatego Cat8 wymaga ekranowania S/FTP, które kompensuje ten spadek poprzez redukcję sprzężenia elektromagnetycznego między parami.

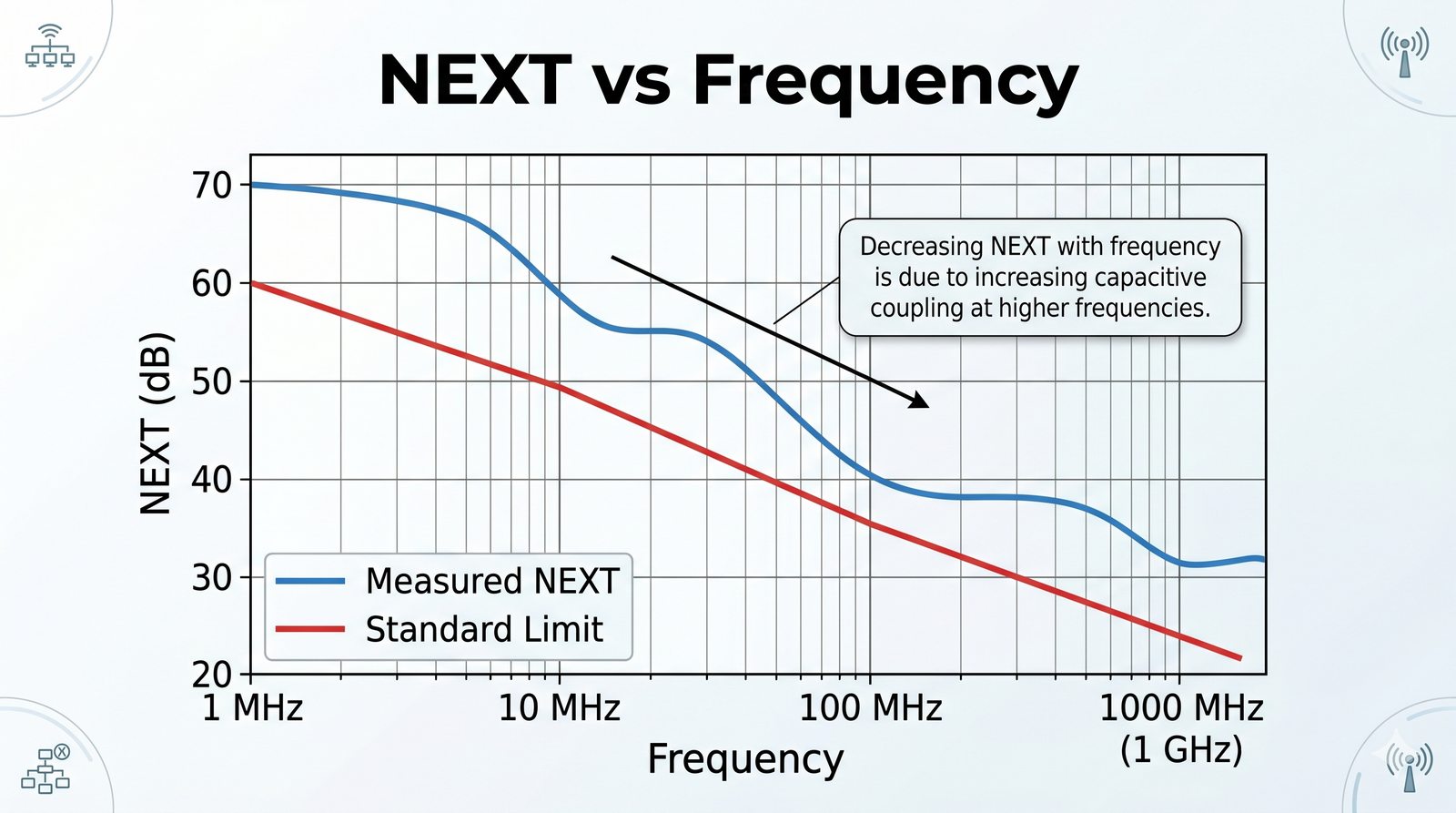

Zależność NEXT od częstotliwości ma charakter logarytmiczny: NEXT maleje o około 15 dB na każdą dekadę (dziesięciokrotny wzrost częstotliwości). Oznacza to, że jeśli przy 1 MHz NEXT wynosi 70 dB, to przy 10 MHz spada do 55 dB, a przy 100 MHz do 40 dB. Ta szybka degradacja jest głównym powodem, dla którego standardy Ethernet o wyższych prędkościach wymagają kabli ekranowanych.

Ekranowanie FTP i S/FTP redukuje sprzężenie elektromagnetyczne między parami, co pozwala utrzymać NEXT na akceptowalnym poziomie nawet przy częstotliwościach rzędu 2 GHz dla Cat8. Dla 40 Gb/s jest to wręcz wymóg konieczny, ponieważ bez ekranowania NEXT przy 2 GHz byłby zbyt niski, aby zapewnić niezawodną komunikację.

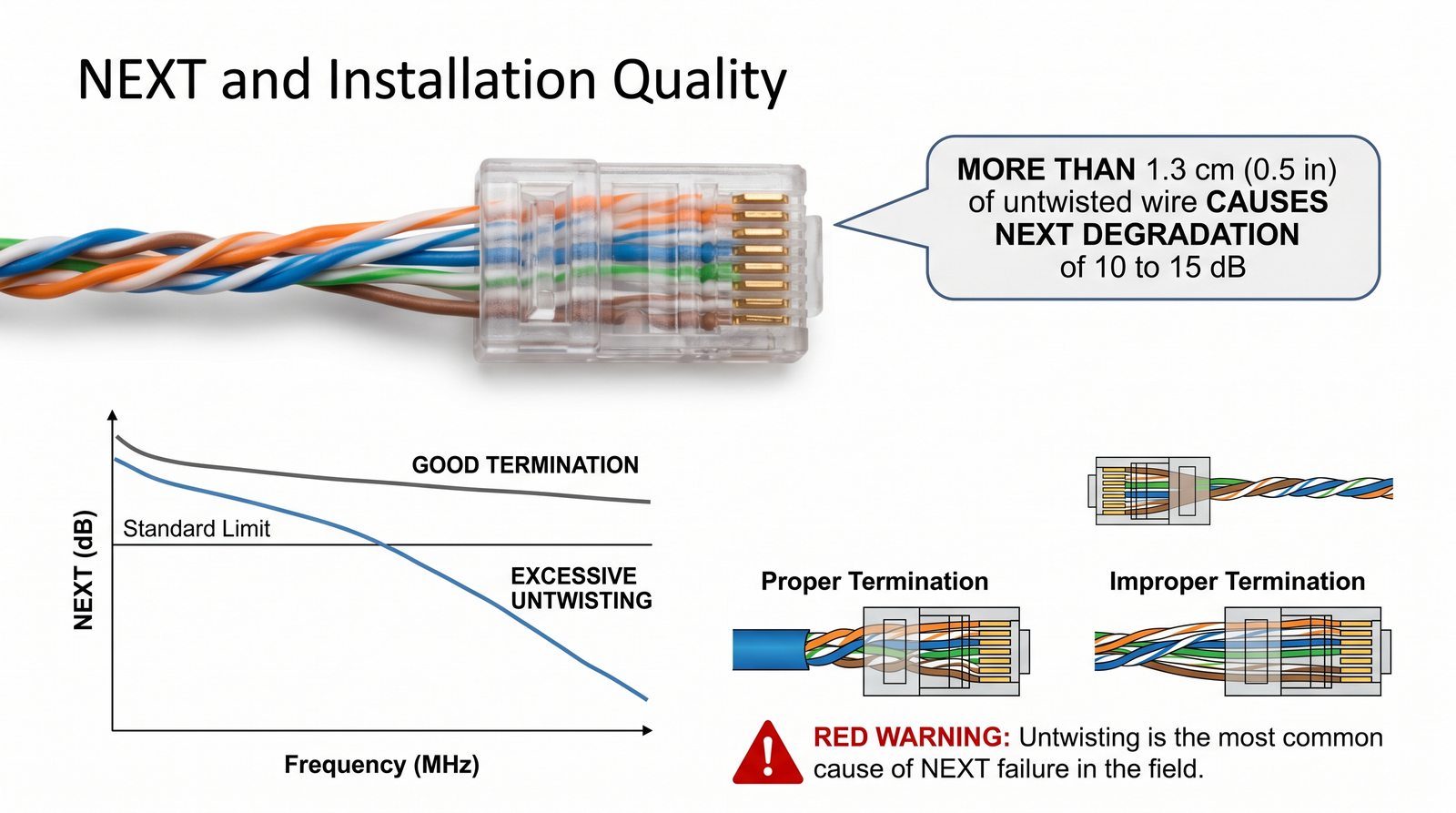

Wrażliwość NEXT na jakość instalacji jest parametrem, który najczęściej decyduje o wyniku certyfikacji. Statystyki Fluke pokazują, że około 45% wszystkich niezdanych certyfikacji wynika z problemów z NEXT, a główną przyczyną jest złe wykonanie złączy. Już 2 cm rozkręconej pary zamiast dopuszczalnych 1,3 cm może pogorszyć NEXT o 10–15 dB.

Split pair, czyli sytuacja, w której przewody dwóch różnych par zostają połączone w niewłaściwej konfiguracji, powoduje katastrofalny spadek NEXT o 20–30 dB poniżej normy. Co gorsza, split pair jest trudny do wykrycia prostym testerem ciągłości, ponieważ wszystkie żyły są prawidłowo połączone. Do jego wykrycia niezbędny jest certyfikator mierzący NEXT.

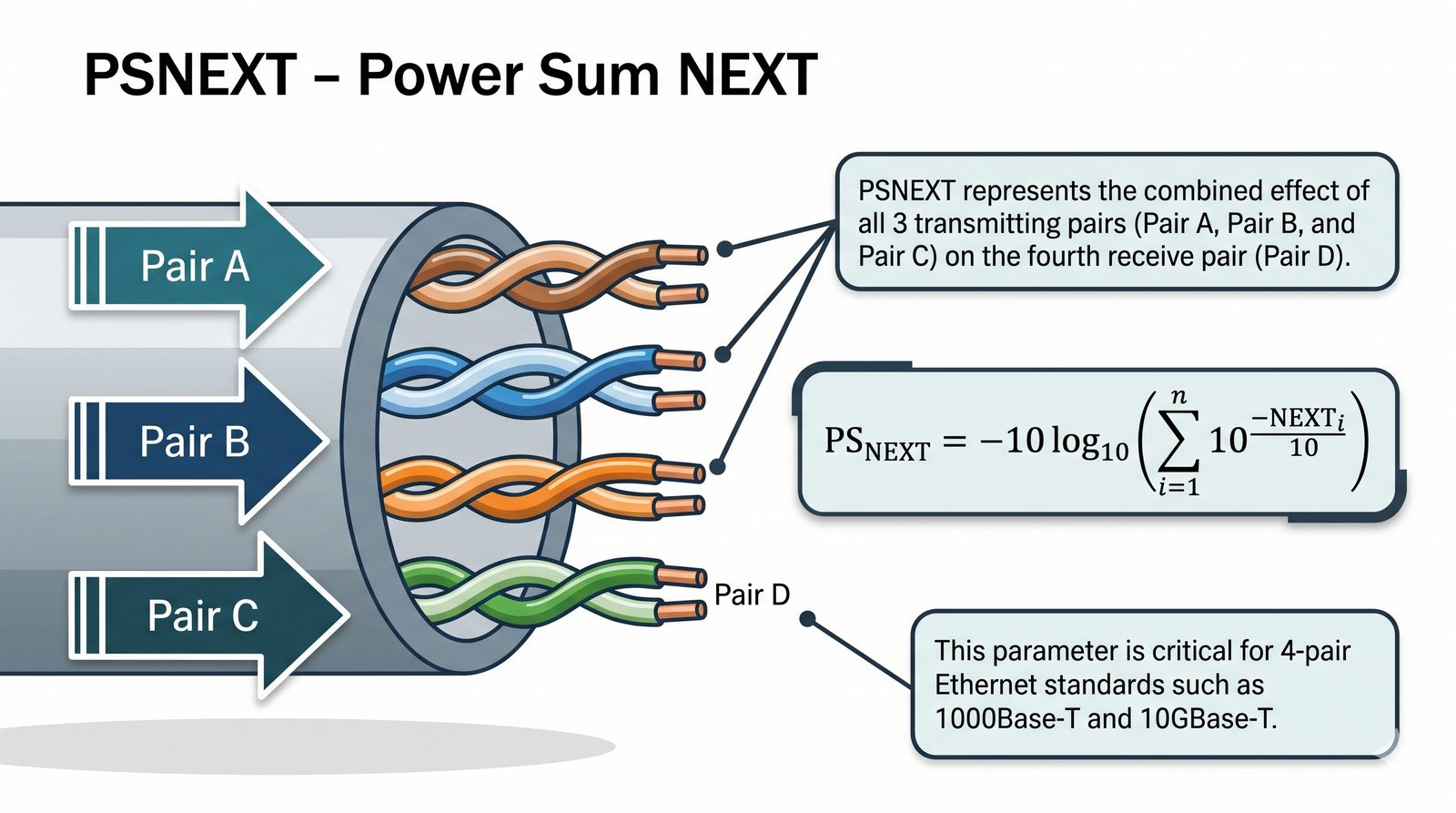

Power Sum NEXT (PSNEXT) to parametr, który zyskał na znaczeniu wraz z wprowadzeniem standardów wykorzystujących wszystkie cztery pary jednocześnie. W starszych standardach (10/100 Mb/s) używane były tylko dwie pary, więc zakłócenia od pozostałych par nie miały znaczenia. W 1000Base-T i 10GBase-T każda para nadaje i odbiera jednocześnie, więc każda para jest zakłócana przez trzy pozostałe.

Wzór na PSNEXT pokazuje, że jest to logarytmiczna suma mocy zakłóceń pochodzących od wszystkich par zakłócających. Ponieważ dodawane są wartości mocy (nie decybele), PSNEXT jest zawsze niższy (gorszy) niż najgorszy pojedynczy NEXT. Typowa różnica między NEXT a PSNEXT wynosi 3–6 dB w zależności od rozkładu wartości poszczególnych kombinacji.

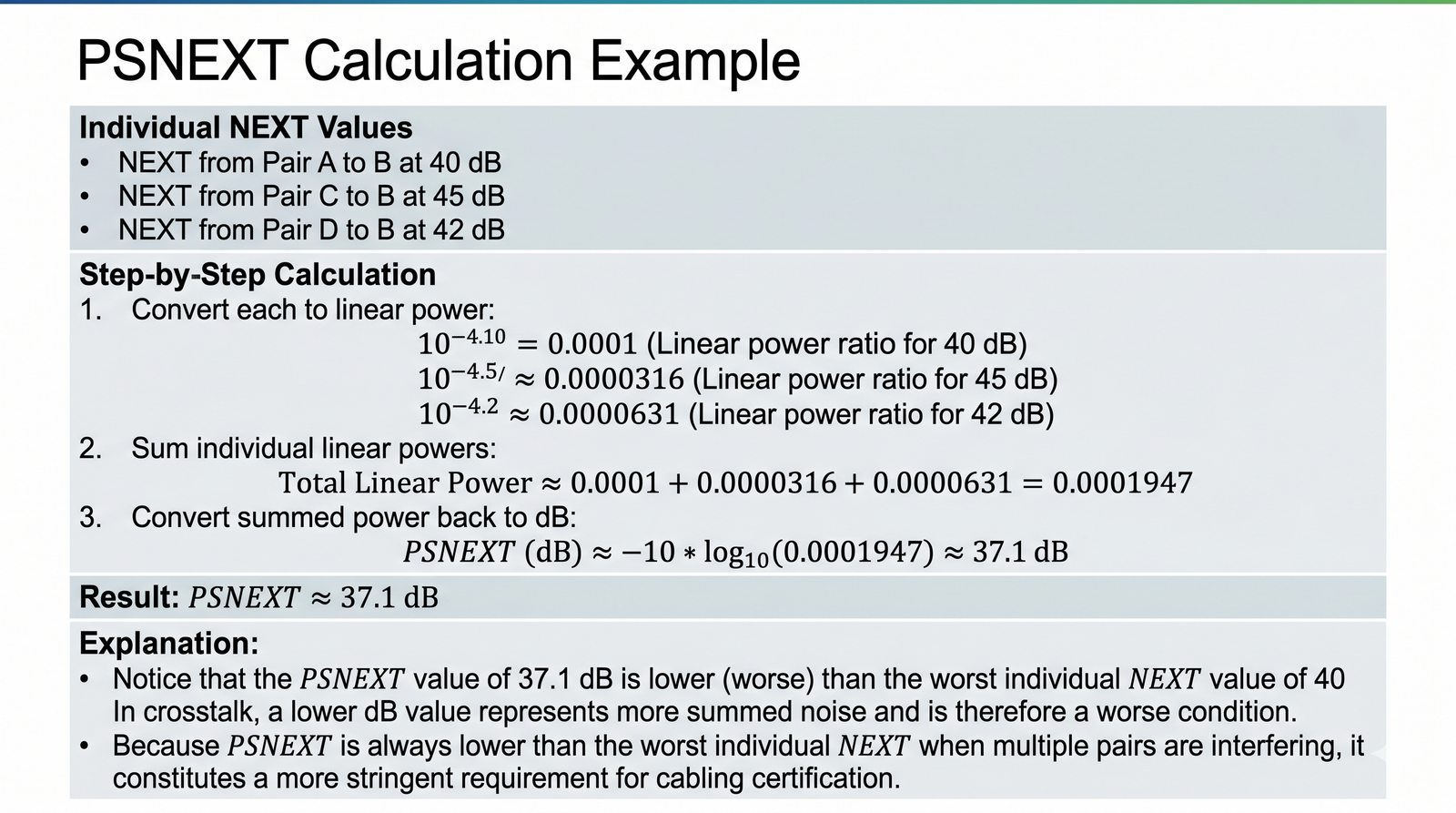

Przykład obliczenia PSNEXT ilustruje praktyczne zastosowanie wzoru na sumowanie mocy zakłóceń. Dla pary 1, zakłócanej przez pary 2, 3 i 4 z wartościami NEXT odpowiednio 45 dB, 42 dB i 48 dB, wynikowy PSNEXT wynosi 39,6 dB. Jest to wartość niższa od najgorszego pojedynczego NEXT (42 dB) o około 2,4 dB.

W praktyce oznacza to, że nawet jeśli wszystkie pojedyncze wartości NEXT mieszczą się w normie, PSNEXT może już przekraczać wartość graniczną. Dlatego przy projektowaniu instalacji warto dążyć do tego, aby wartości NEXT dla wszystkich kombinacji były jak najbardziej wyrównane, ponieważ duża rozpiętość między najlepszą a najgorszą kombinacją niepotrzebnie obniża PSNEXT.

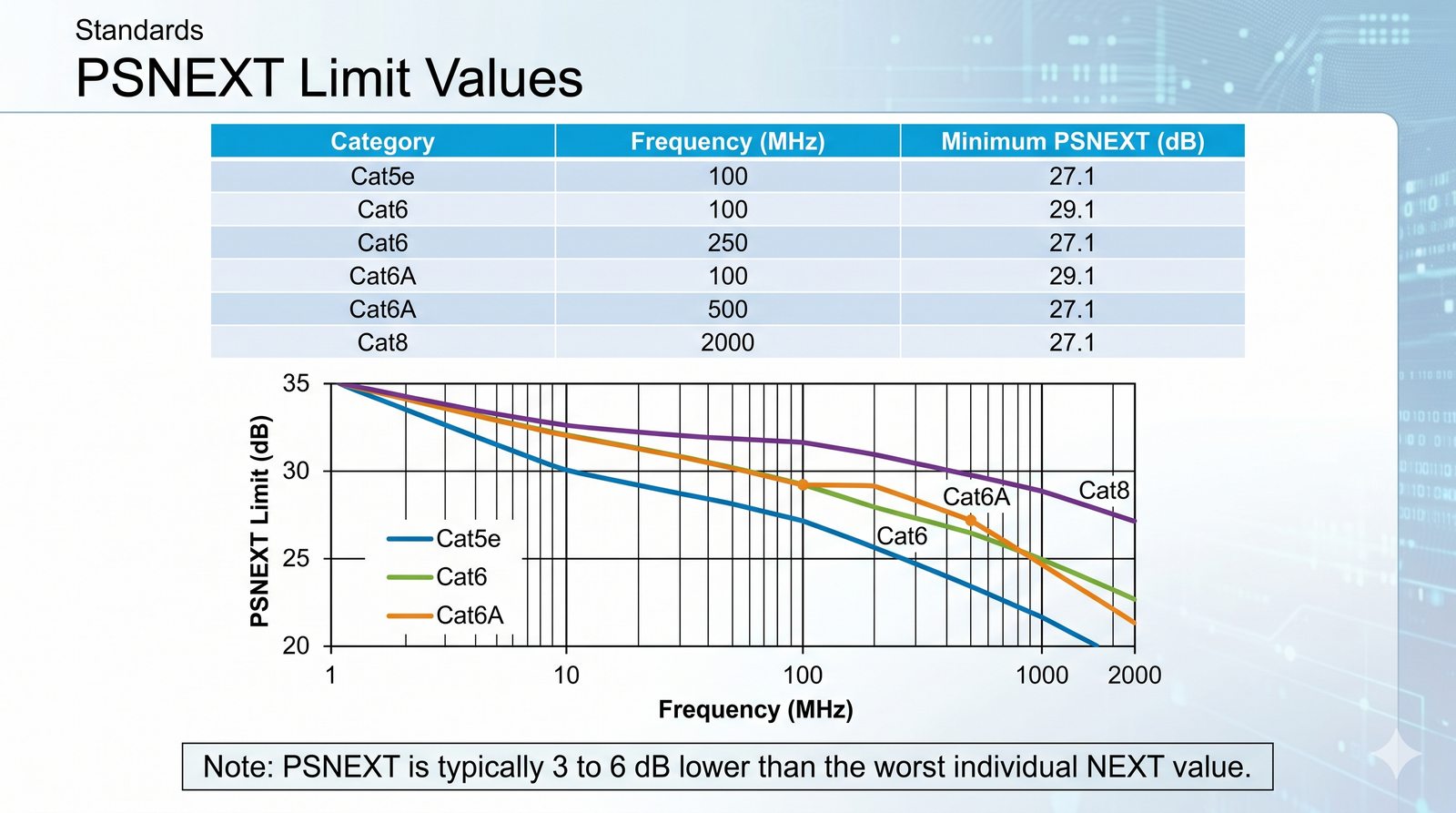

Wartości graniczne PSNEXT dla poszczególnych kategorii są o około 3 dB niższe niż odpowiadające im wartości NEXT. Dla Cat5e wymagany NEXT przy 100 MHz to 30,1 dB, a PSNEXT to 27,1 dB. Dla Cat6 różnica jest jeszcze większa: NEXT 39,9 dB vs PSNEXT 37,1 dB przy 100 MHz.

Certyfikator Fluke automatycznie oblicza PSNEXT z pomiarów NEXT dla każdej pary, wykorzystując wzór na sumowanie mocy. Wyniki prezentowane są w formie tabeli oraz wykresu w funkcji częstotliwości z naniesioną krzywą graniczną. Warunkiem PASS jest utrzymanie się krzywej PSNEXT powyżej krzywej granicznej w całym zakresie częstotliwości.

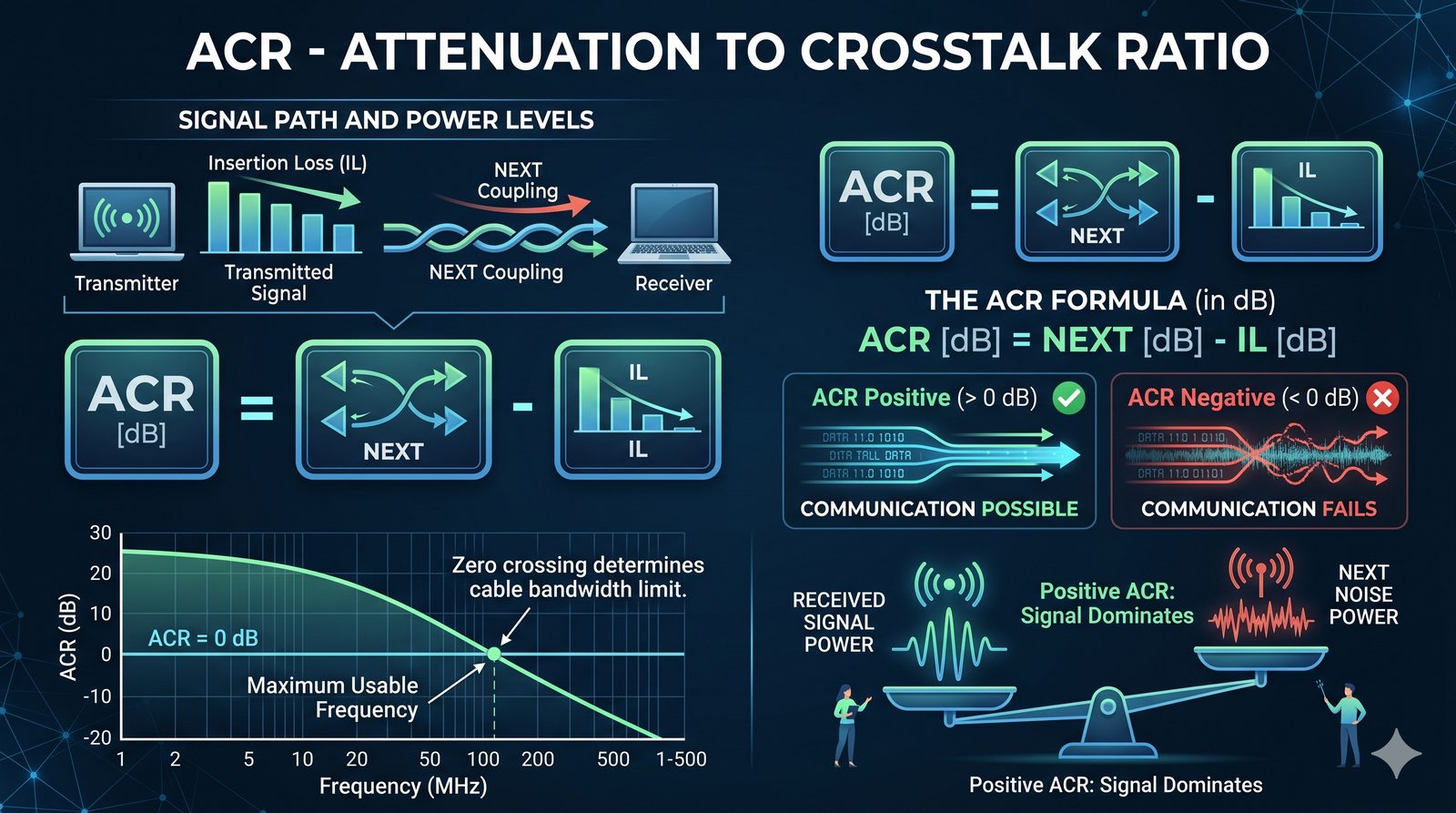

Attenuation to Crosstalk Ratio (ACR) jest wypadkowym parametrem, który łączy w sobie dwa najważniejsze zjawiska degradacji sygnału: tłumienie (IL) i przesłuch zbliżny (NEXT). ACR wyraża, ile decybeli sygnału użytecznego pozostaje po odjęciu przesłuchu, czyli mówi o rzeczywistej jakości łącza z punktu widzenia odbiornika.

Warunek ACR > 0 dB jest absolutnym minimum umożliwiającym komunikację, ale w praktyce wymagany jest znacznie większy margines. Dla 1000Base-T, który wykorzystuje zaawansowane techniki cyfrowego przetwarzania sygnału (DSP) i korekcji echa, minimalny praktyczny ACR wynosi około 10 dB. Poniżej tej wartości wzrasta liczba błędów CRC, co wymusza retransmisje i obniża rzeczywistą przepustowość.

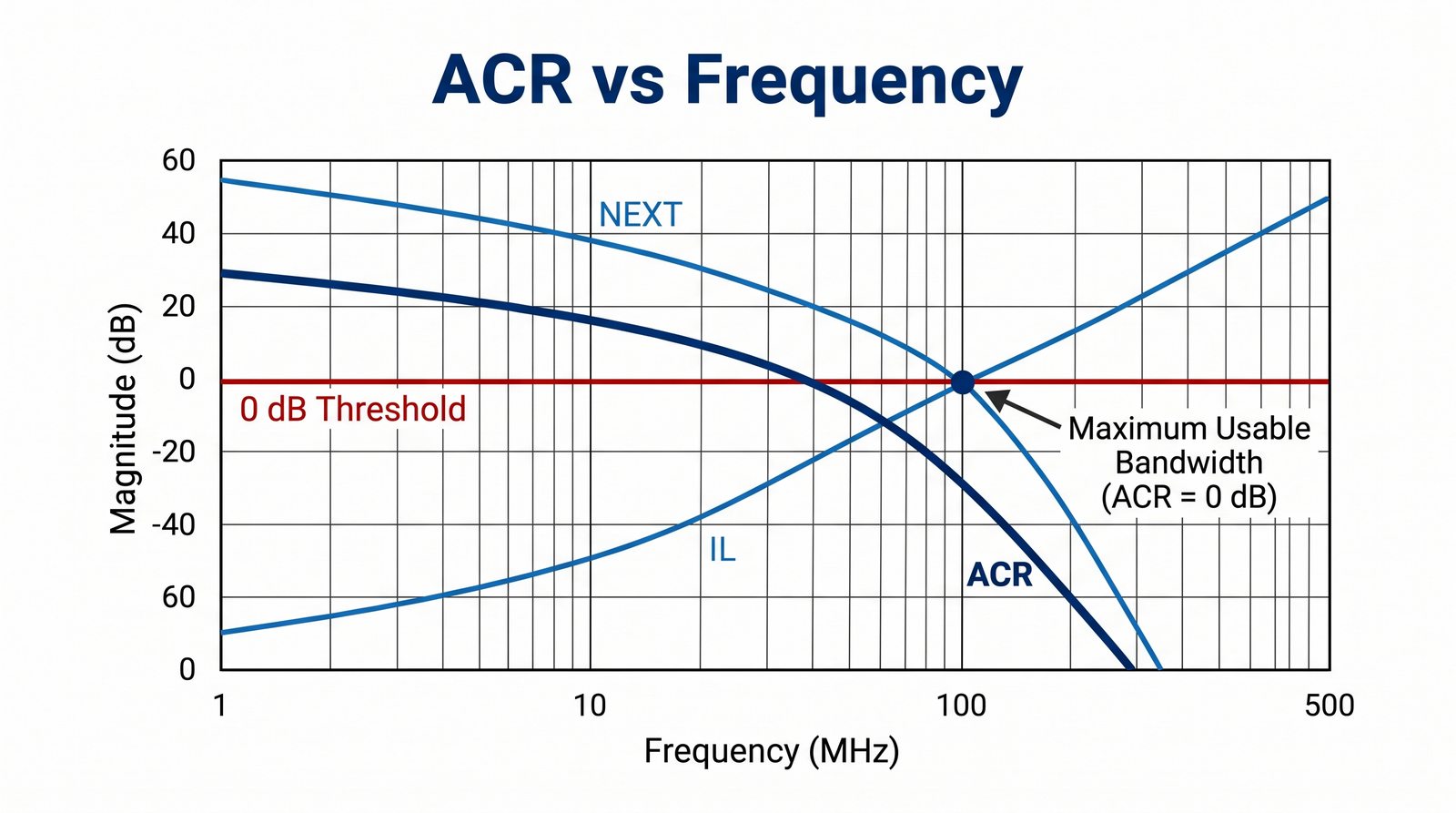

Podwójny spadek ACR z częstotliwością wynika z tego, że zarówno licznik (NEXT maleje), jak i mianownik (IL rośnie) zmieniają się w niekorzystnym kierunku. Łączne tempo spadku ACR wynosi około 30–40 dB na dekadę, co oznacza, że parametr ten jest najbardziej restrykcyjny przy wysokich częstotliwościach.

Przykład dla Cat6A pokazuje, że przy 1 MHz ACR wynosi aż 69,5 dB, co jest wartością bardzo bezpieczną. Przy 500 MHz ACR spada do 12 dB, co wciąż jest wartością akceptowalną. Gdyby jednak kabel był dłuższy lub niższej kategorii, ACR mógłby spaść poniżej 0 dB, uniemożliwiając komunikację. To właśnie ACR wyznacza praktyczne maksymalne pasmo przenoszenia kabla.

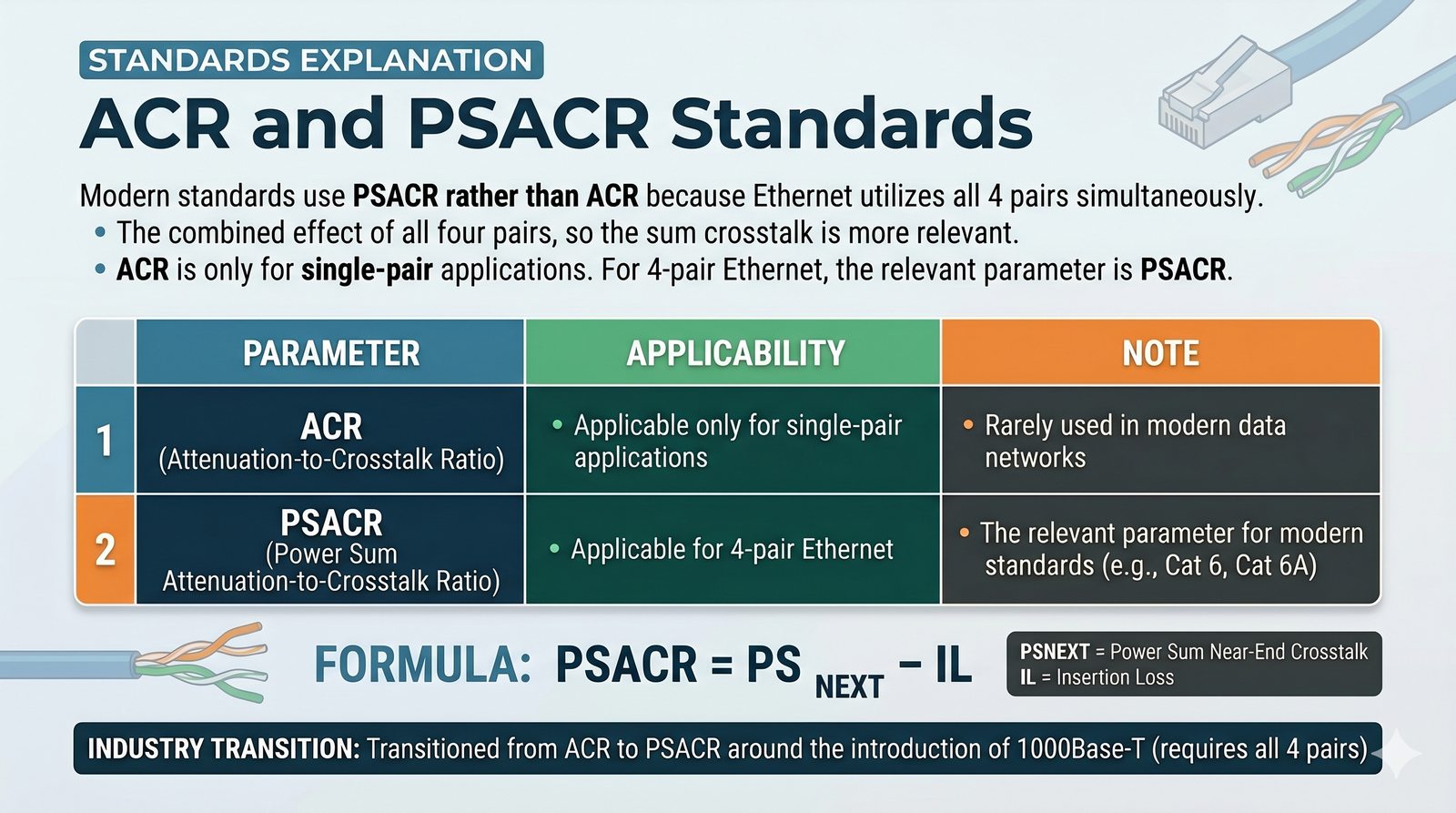

Choć normy TIA i ISO nie definiują bezpośrednio wymagań dla ACR, parametr ten jest powszechnie używany przez inżynierów jako pomocniczy wskaźnik jakości łącza. W praktyce przyjmuje się nieformalne progi: ACR powyżej 20 dB to łącze bardzo dobre, ACR 10–20 dB to łącze poprawne, a ACR 0–10 dB to łącze ryzykowne.

Warto zauważyć, że ACR może być ujemny na wyższych częstotliwościach nawet dla kabla, który formalnie przechodzi certyfikację. Normy wymagają jedynie, aby PSACR (Power Sum ACR) był dodatni w całym paśmie. Jeśli pojedynczy ACR jest ujemny, ale PSACR jest dodatni, certyfikacja może zostać uznana za PASS.

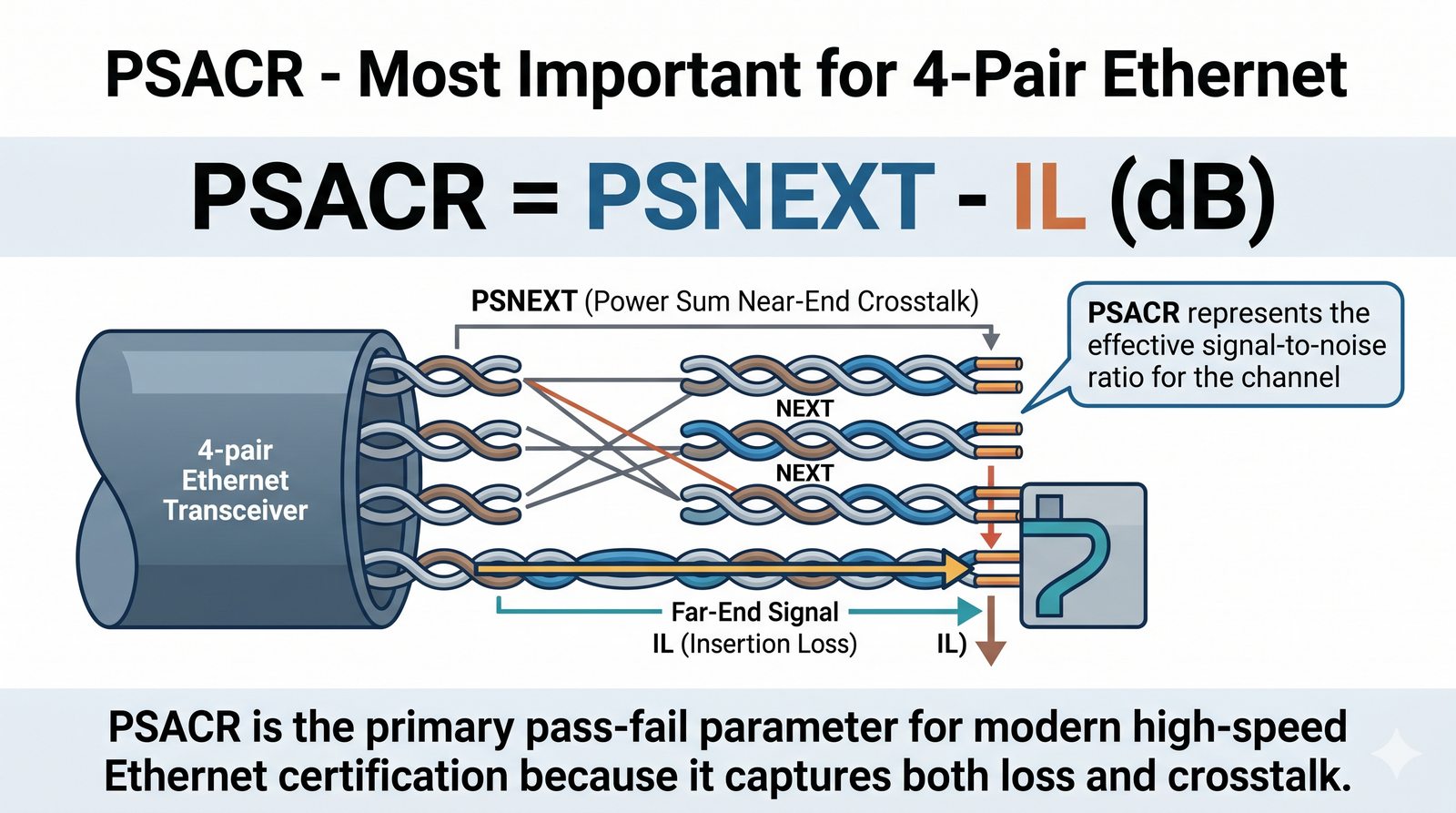

Power Sum ACR (PSACR) jest obecnie uważany za najważniejszy parametr certyfikacji okablowania dla nowoczesnych standardów Ethernet. Łączy on w sobie informację o tłumieniu (IL) oraz sumarycznym przesłuchu od wszystkich par (PSNEXT), co odzwierciedla rzeczywiste warunki pracy kabla w systemach 4-parowych.

Dla standardu 10GBase-T, który pracuje w pełnym dupleksie na wszystkich czterech parach jednocześnie z pasmem do 500 MHz, PSACR jest parametrem decydującym o możliwości transmisji. Jeśli PSACR spadnie poniżej 0 dB w jakimkolwiek punkcie częstotliwości, odbiornik nie jest w stanie odróżnić sygnału użytecznego od zakłóceń.

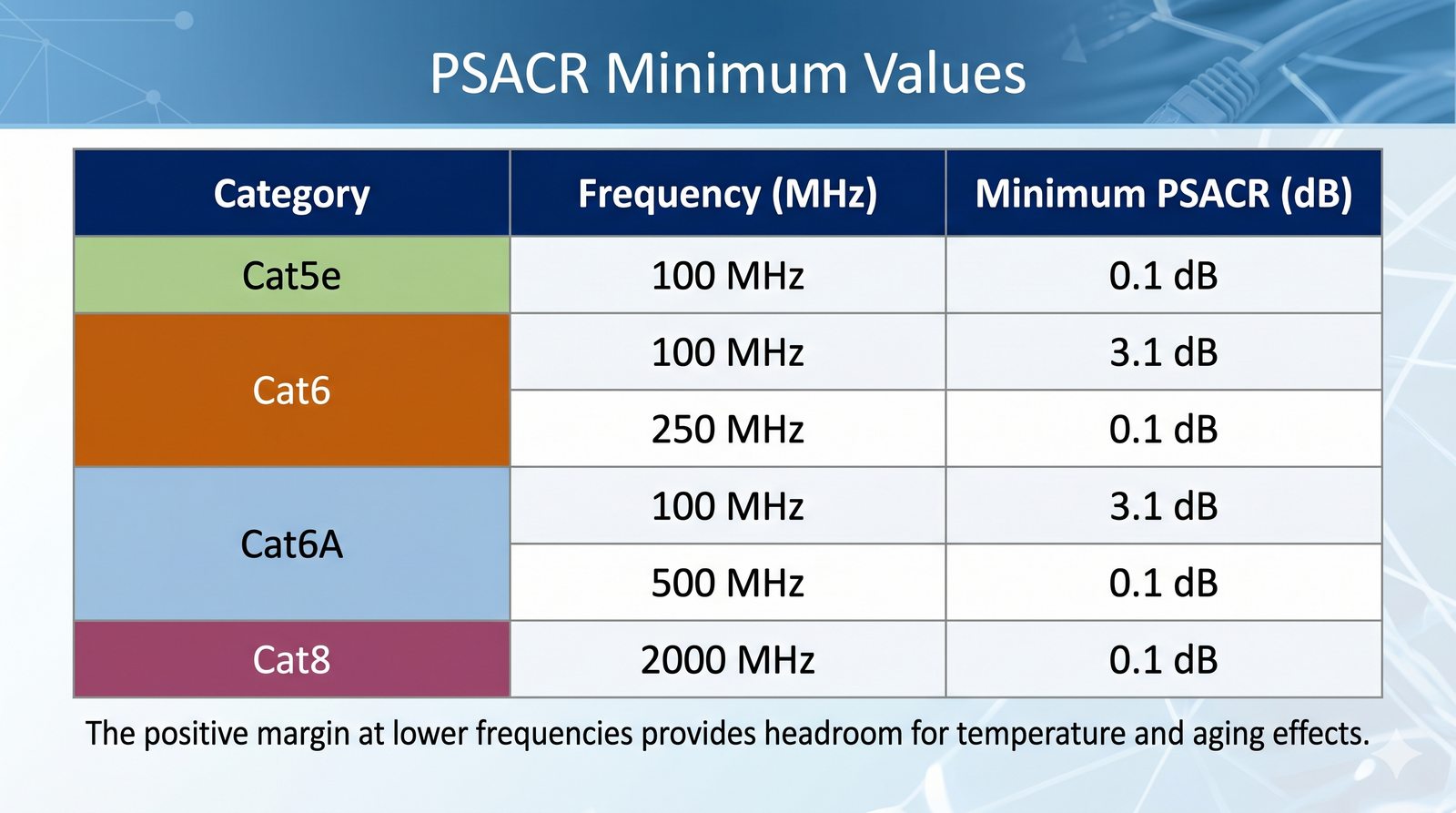

Wymaganie PSACR > 0 dB w całym paśmie jest kluczowym kryterium dla każdej kategorii okablowania. Dla Cat5e przy 100 MHz minimalny PSACR wynosi 3,1 dB, co daje niewielki margines bezpieczeństwa. Dla Cat6 i Cat6A norma wymaga PSACR > 0 dB odpowiednio przy 250 MHz i 500 MHz, a krzywa graniczna nie może przecinać zera w żadnym punkcie pośrednim.

Certyfikator podczas pomiaru automatycznie oblicza PSACR jako różnicę między zmierzoną wartością PSNEXT a zmierzoną wartością IL dla każdej pary i każdej częstotliwości. Wynik PASS jest przyznawany tylko wtedy, gdy krzywa PSACR dla wszystkich czterech par znajduje się powyżej krzywej granicznej w całym zakresie pomiarowym.

Przedstawiony przykład z certyfikatora Fluke ilustruje sytuację, w której PSNEXT na parze 2 jest poniżej normy (28,5 dB przy limicie 30,0 dB), ale PSACR na tej samej parze przechodzi (10,0 dB przy limicie 8,0 dB). Dzieje się tak, ponieważ IL na tej parze jest niskie (18,5 dB), co kompensuje słaby PSNEXT.

Taka sytuacja pokazuje, że certyfikacja nie jest prostym logicznym AND wszystkich pomiarów. Norma dopuszcza, że łącze może być uznane za spełniające wymagania nawet przy pojedynczych przekroczeniach NEXT czy PSNEXT, o ile parametry wypadkowe (PSACR) są w normie. Decyzja o akceptacji takiego wyniku zależy od polityki firmy instalacyjnej.

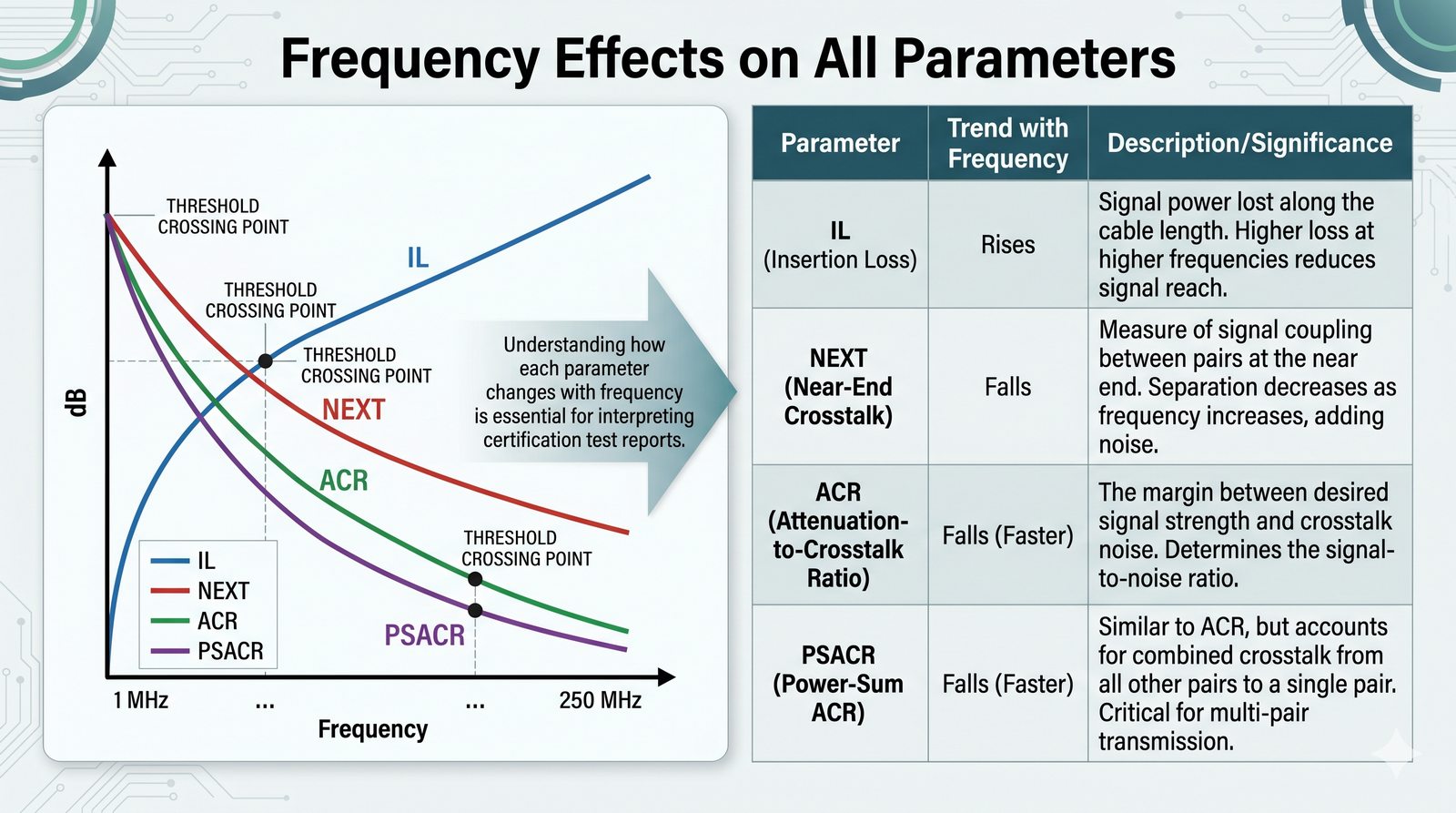

Tabela podsumowująca wpływ częstotliwości na poszczególne parametry transmisyjne pokazuje, że każdy parametr zachowuje się inaczej. IL rośnie proporcjonalnie do √f, NEXT i PSNEXT maleją logarytmicznie (15 dB/dekadę), ACR i PSACR maleją podwójnie szybko (30 dB/dekadę). Return Loss oscyluje w zależności od dopasowania impedancyjnego na złączach.

Opóźnienie propagacji (propagation delay) jest jedynym parametrem, który nie zmienia się znacząco z częstotliwością. Wynosi około 5 ns na metr dla typowej skrętki, niezależnie od częstotliwości sygnału. Dla kabla o długości 100 m całkowite opóźnienie wynosi około 500 ns, co jest wartością stałą i przewidywalną.

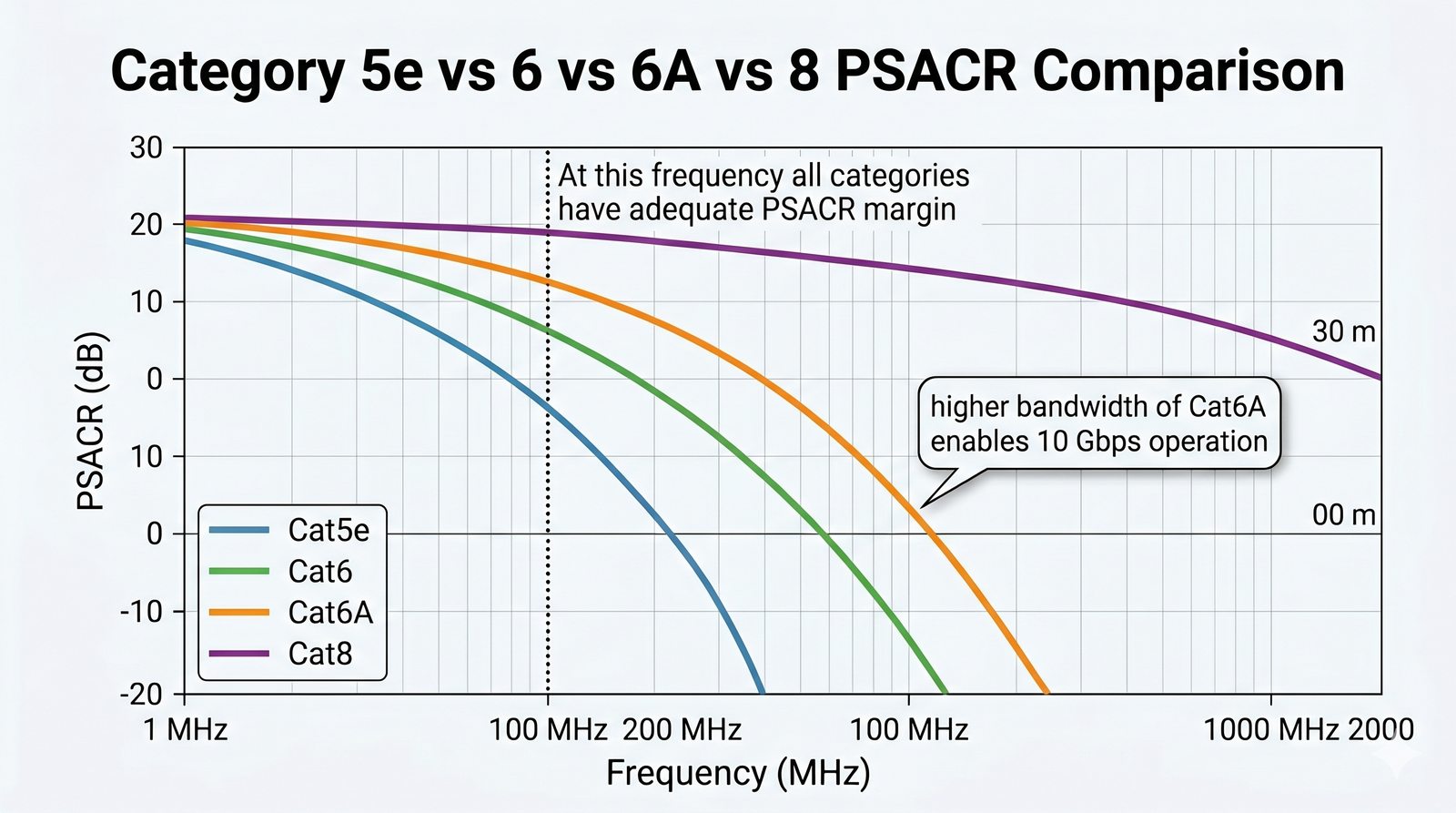

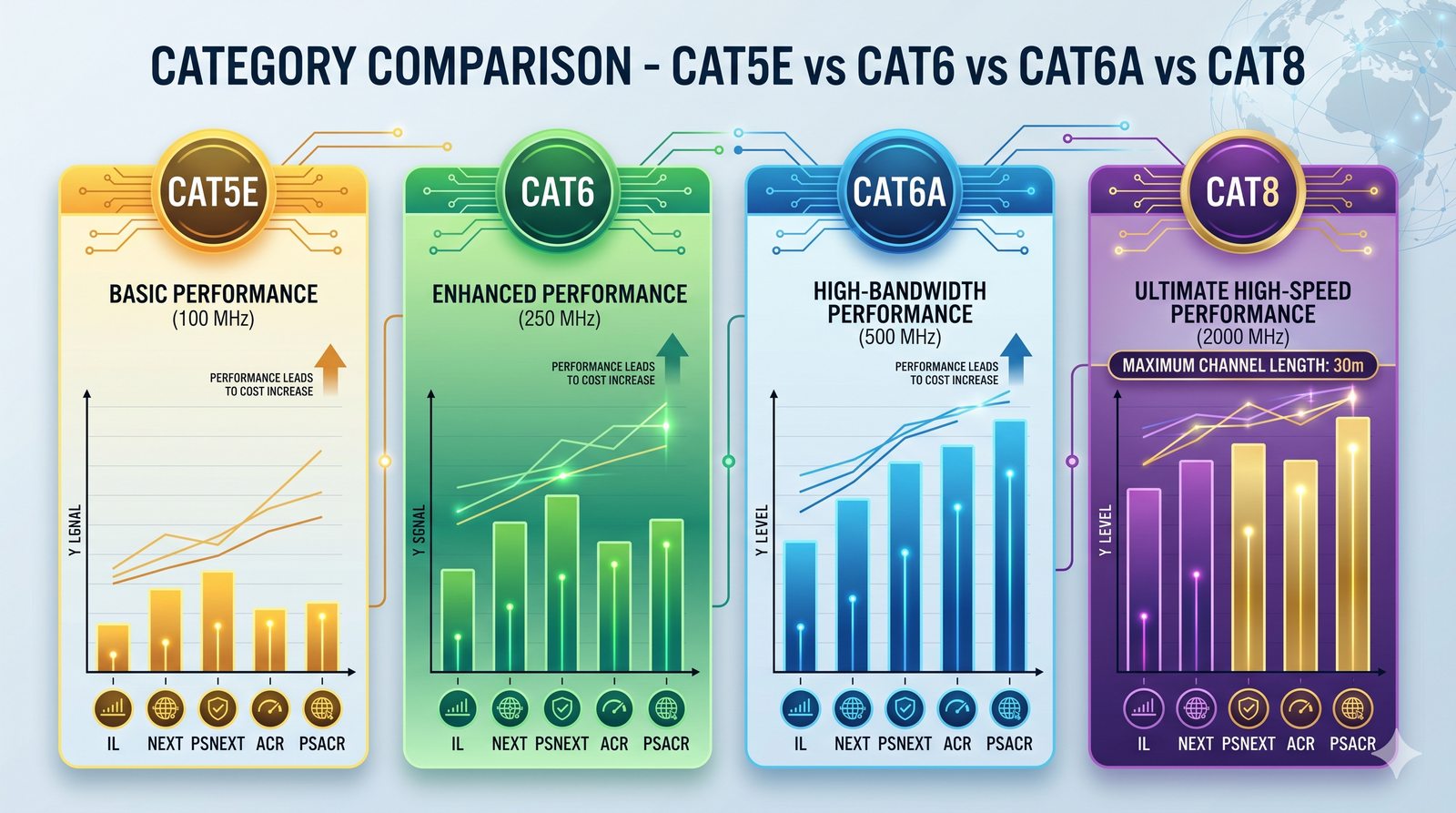

Porównanie kategorii Cat5e, Cat6, Cat6A i Cat8 pokazuje ewolucję wymagań dla okablowania miedzianego na przestrzeni ostatnich 25 lat. Cat5e, wprowadzona w 2001 roku, była zaprojektowana dla 1 Gb/s i pasma 100 MHz. Cat6 (2004) podwoiła pasmo do 250 MHz, ale dla 10 Gb/s jest ograniczona do 55 m.

Cat6A (2008) rozszerzyła pasmo do 500 MHz, umożliwiając 10 Gb/s na pełnych 100 m. Cat8 (2016) to kabel dla 25 i 40 Gb/s z pasmem do 2000 MHz, ale maksymalna długość to tylko 30 m. Cat8 wymaga obowiązkowego ekranowania S/FTP i jest przeznaczona głównie do centrów danych, podczas gdy w biurach Cat6A pozostaje optymalnym wyborem.

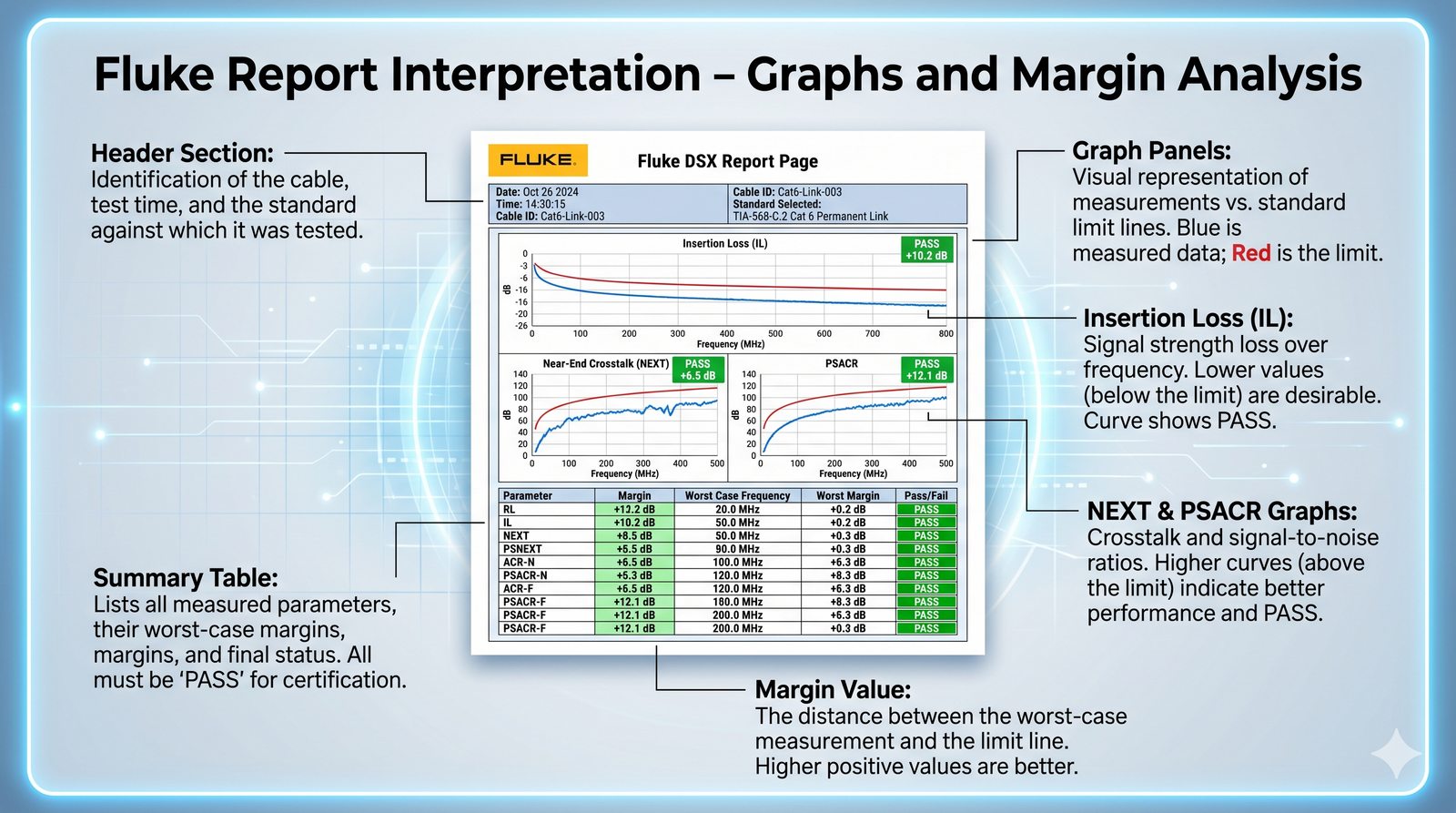

Raport certyfikacji z Fluke zawiera znacznie więcej informacji niż tylko wynik PASS/FAIL. Kluczowym elementem jest margines (margin) dla każdego parametru i każdej pary, określający różnicę między wartością zmierzoną a graniczną. Dodatni margines oznacza PASS, a im wyższy, tym większy zapas bezpieczeństwa przed awarią.

W praktyce instalacyjnej warto zwracać szczególną uwagę na margines PSACR. Jeśli jest mniejszy niż 3 dB, łącze może zacząć sprawiać problemy przy wzroście temperatury lub po kilku latach eksploatacji na skutek starzenia się złączy i korozji styków. Profesjonalne firmy instalacyjne często przyjmują wewnętrzny standard wymagający marginesu minimum 3 dB.

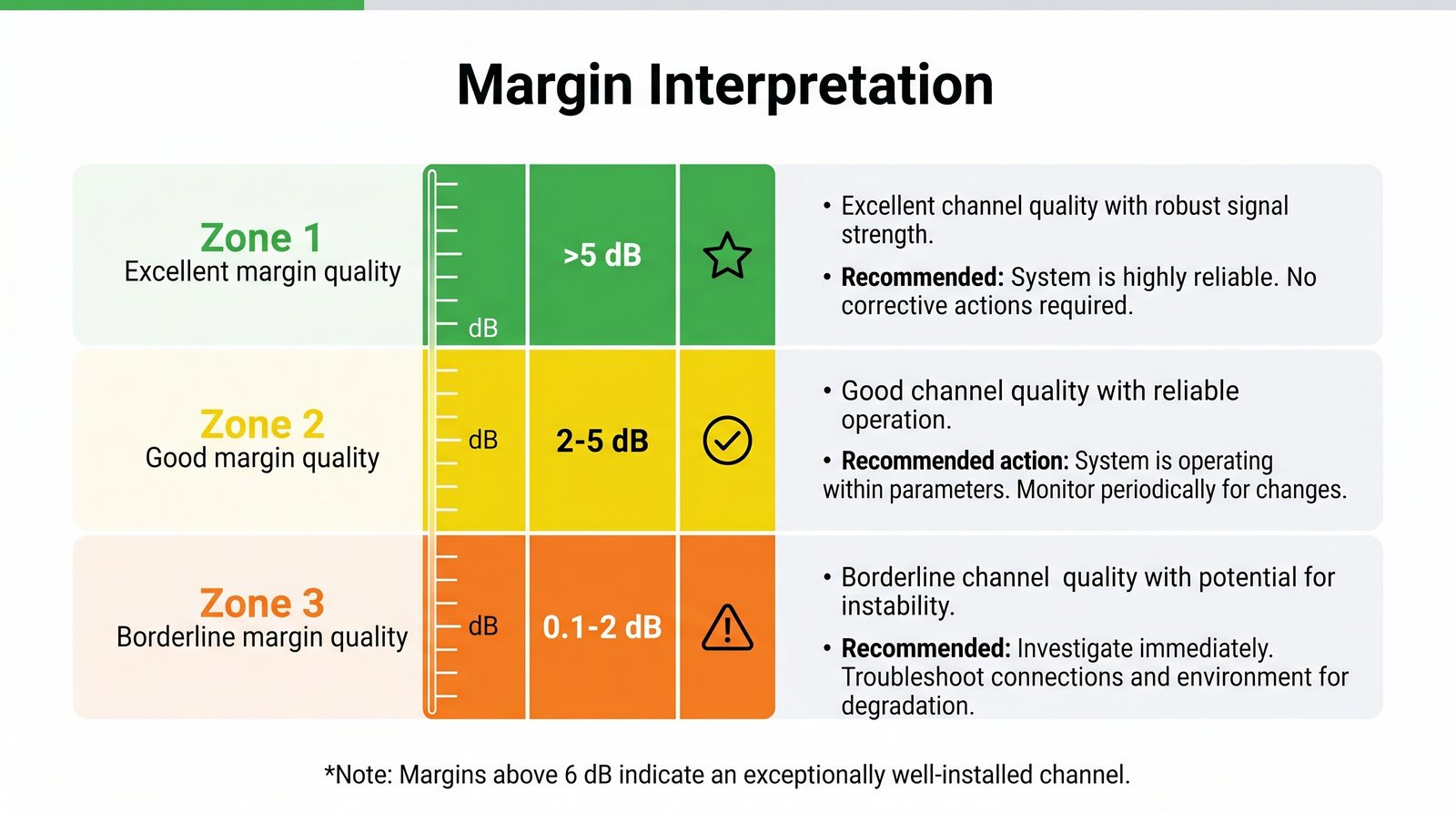

Margines to jeden z najważniejszych wskaźników w raporcie certyfikacji, pozwalający ocenić nie tylko to, czy łącze spełnia normę, ale także jaki ma zapas bezpieczeństwa. Margines 0,1 dB oznacza PASS, ale taki wynik powinien być traktowany jako ostrzeżenie, ponieważ łącze pracuje na granicy wydolności i każda zmiana warunków może spowodować FAIL.

W profesjonalnych instalacjach często stosuje się zasadę "double margin": wymaganie, aby margines był co najmniej dwukrotnie większy niż wymagany przez normę. Jeśli norma wymaga PSACR > 0 dB, instalator dąży do osiągnięcia PSACR > 3–6 dB. Takie podejście zapewnia długoterminową niezawodność łącza i minimalizuje ryzyko kosztownych awarii.

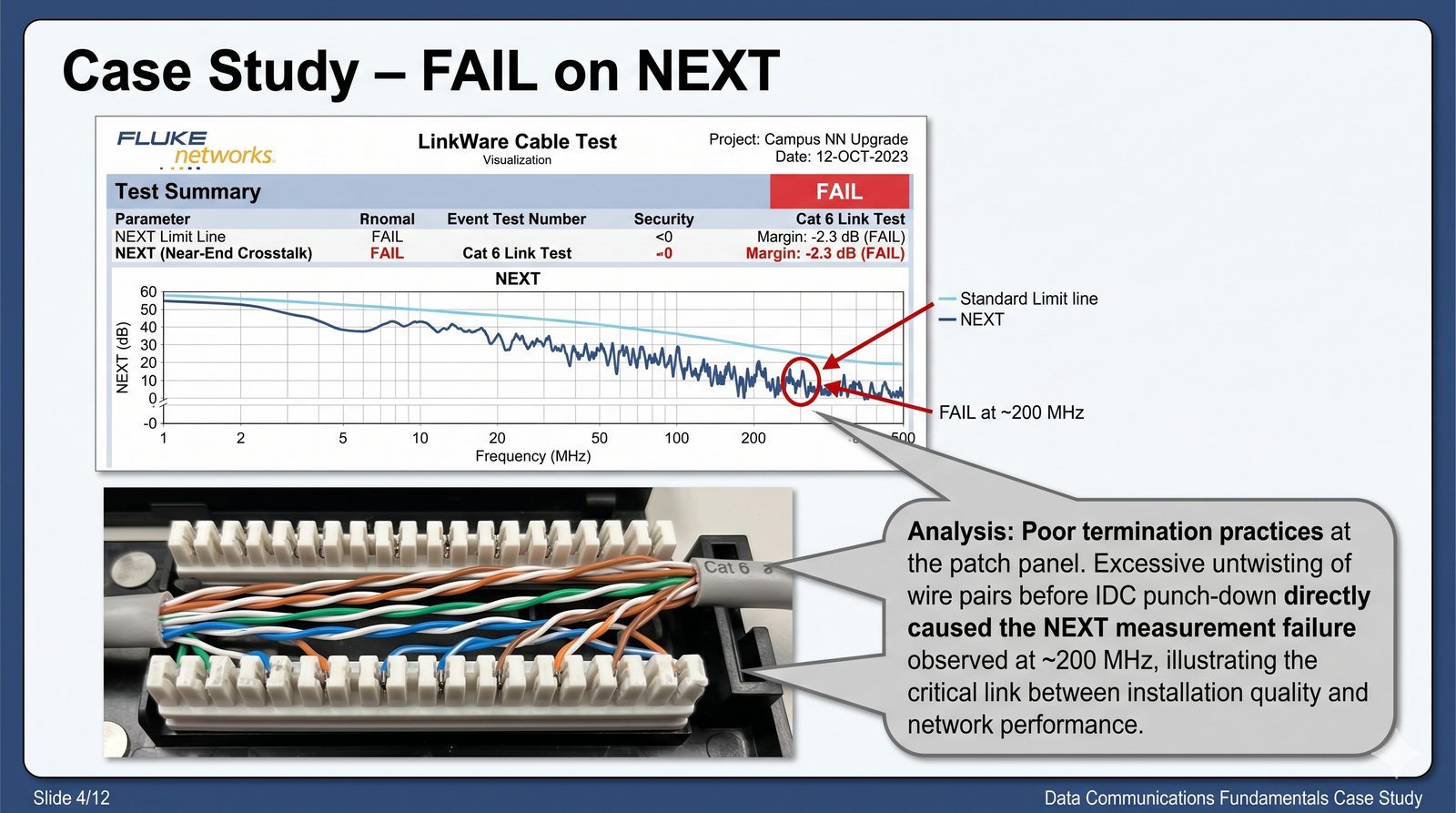

Analiza przypadku FAIL na NEXT to praktyczna lekcja diagnostyki okablowania. W przykładzie para 2 ma NEXT o 7,4 dB gorszy od normy przy 100 MHz (32,5 dB zamiast 39,9 dB). Taka różnica wskazuje na poważny problem instalacyjny, który musi zostać zlokalizowany i usunięty przed oddaniem instalacji do użytku.

Najczęstszymi przyczynami FAIL na NEXT są: rozkręcenie par (zbyt długi odcinek bez skrętu przy wtyku), split pair (pomylenie przewodów między parami), uszkodzenie mechaniczne kabla (zgniecenie, zbyt ostre zgięcie) oraz zanieczyszczenie styków w panelu krosowym. W przypadku kabli FTP dodatkową przyczyną może być brak uziemienia ekranu.

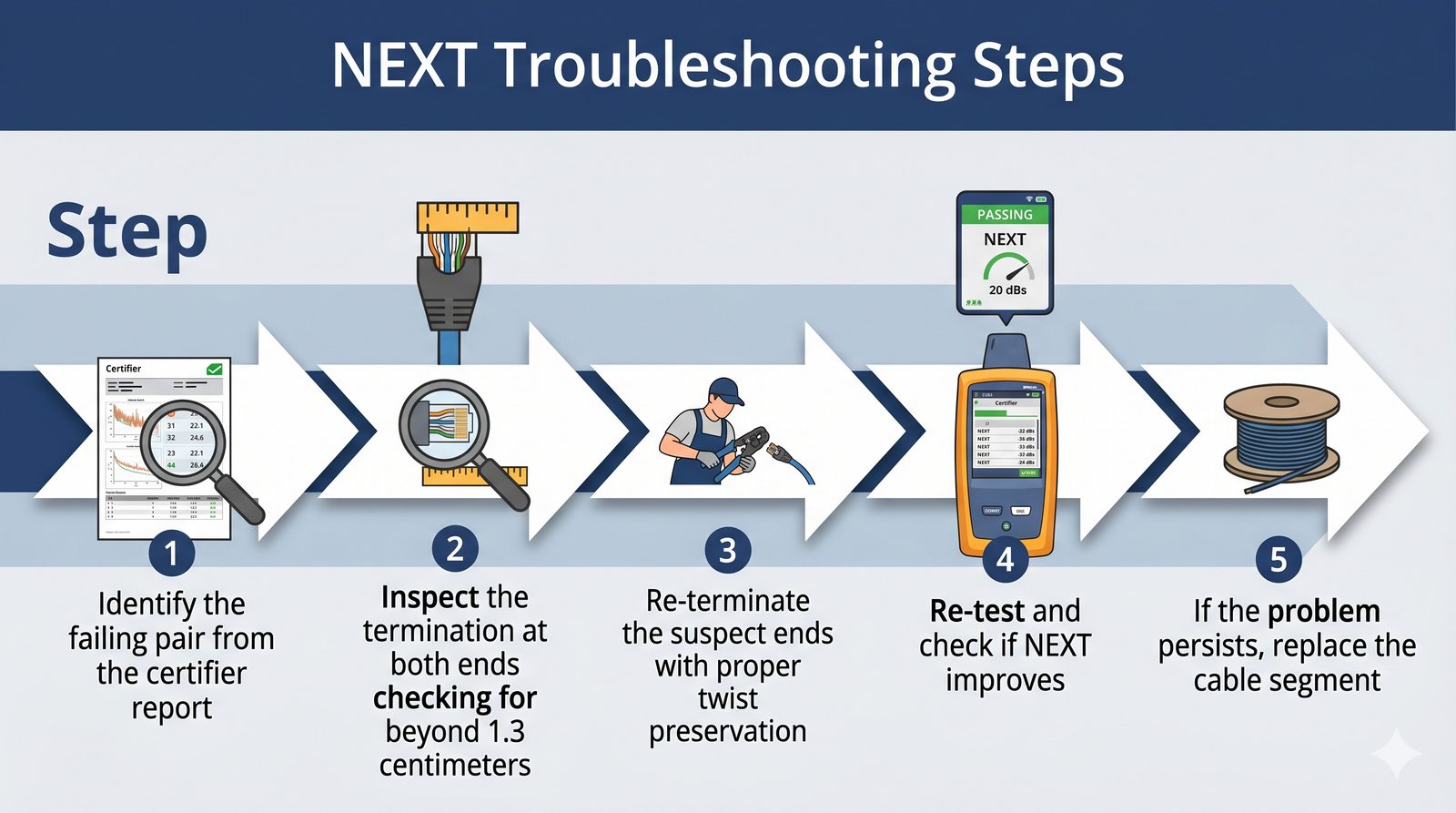

Procedura rozwiązywania problemów z NEXT powinna być wykonywana systematycznie, krok po kroku. Pierwszym i najważniejszym krokiem jest sprawdzenie długości odcinka bez skrętu przy wtyku. Norma ISO/IEC 11801 dopuszcza maksymalnie 1,3 cm rozkręconej pary, a skrócenie tego odcinka z 2 cm do 1 cm może poprawić NEXT o 5–10 dB.

Split pair jest trudniejszy do zdiagnozowania, ponieważ wymaga sprawdzenia mapy połączeń (wiremap) w certyfikatorze. W przypadku kabli FTP/STP należy również sprawdzić ciągłość i jakość połączenia ekranu, ponieważ przerwany ekran lub brak uziemienia powoduje pogorszenie NEXT o 5–10 dB. W ostateczności warto wymienić wtyk RJ45 na model dedykowany do danej kategorii kabla.

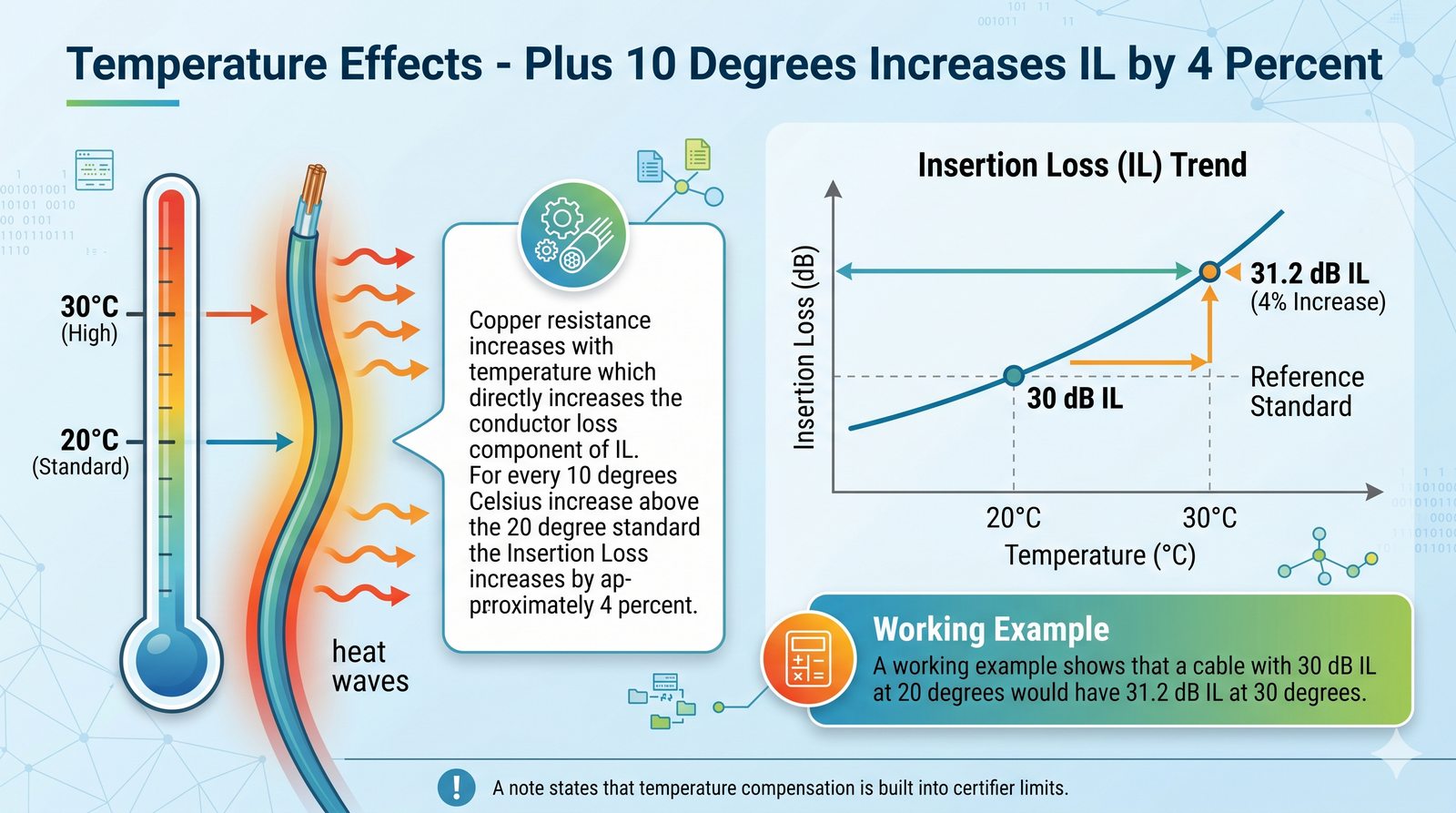

Wpływ temperatury na parametry transmisyjne jest często pomijany przy projektowaniu instalacji, co prowadzi do nieprzyjemnych niespodzianek podczas eksploatacji. Wzrost temperatury powoduje wzrost rezystancji przewodów, co przekłada się na zwiększenie tłumienia (IL) o około 0,4% na każdy stopień Celsjusza powyżej 20°C.

Kable układane w korytach kablowych nad sufitem podwieszanym lub w serwerowniach mogą pracować w temperaturach 35–45°C. Wzrost temperatury z 20°C do 40°C oznacza wzrost IL o około 8%, co dla łącza z marginesem 0,5–1 dB może spowodować przekroczenie normy. Dlatego norma zaleca pomiary w temperaturze 20 ± 3°C, a w wyższych temperaturach stosuje się współczynniki korekcyjne.

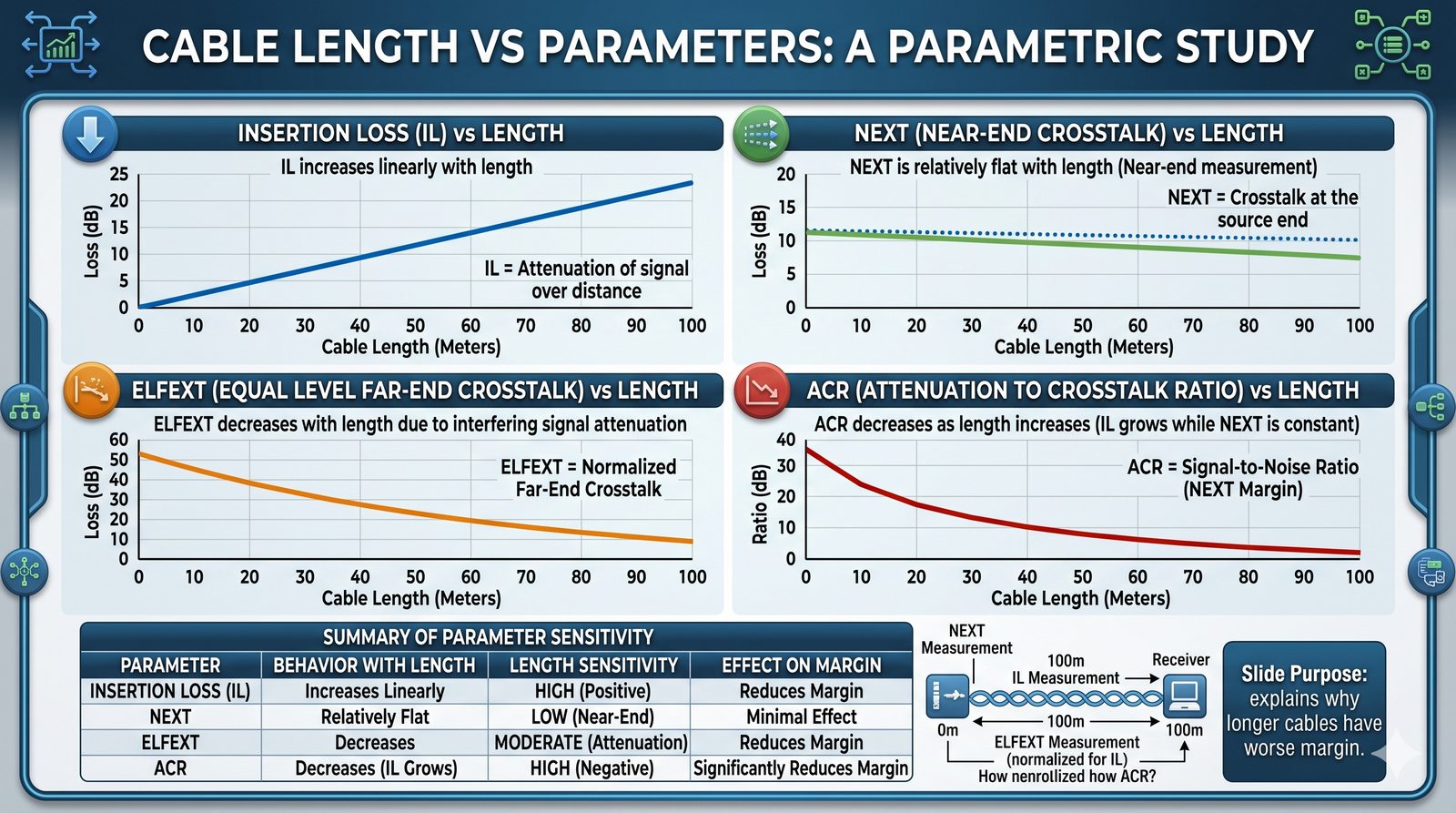

Zależność parametrów od długości kabla ma kluczowe znaczenie przy projektowaniu okablowania strukturalnego. IL rośnie liniowo z długością, co oznacza, że podwojenie długości skutkuje podwojeniem tłumienia. NEXT natomiast jest praktycznie niezależny od długości, ponieważ główne źródło przesłuchu znajduje się na końcach kabla, gdzie pary są rozkręcone.

Konsekwencją tych zależności jest fakt, że krótki kabel (25–50 m) prawie zawsze przejdzie certyfikację, nawet jeśli jest niższej kategorii. Największe problemy występują na długich odcinkach (80–100 m), gdzie skumulowane tłumienie w połączeniu z przesłuchami powoduje spadek PSACR poniżej normy.

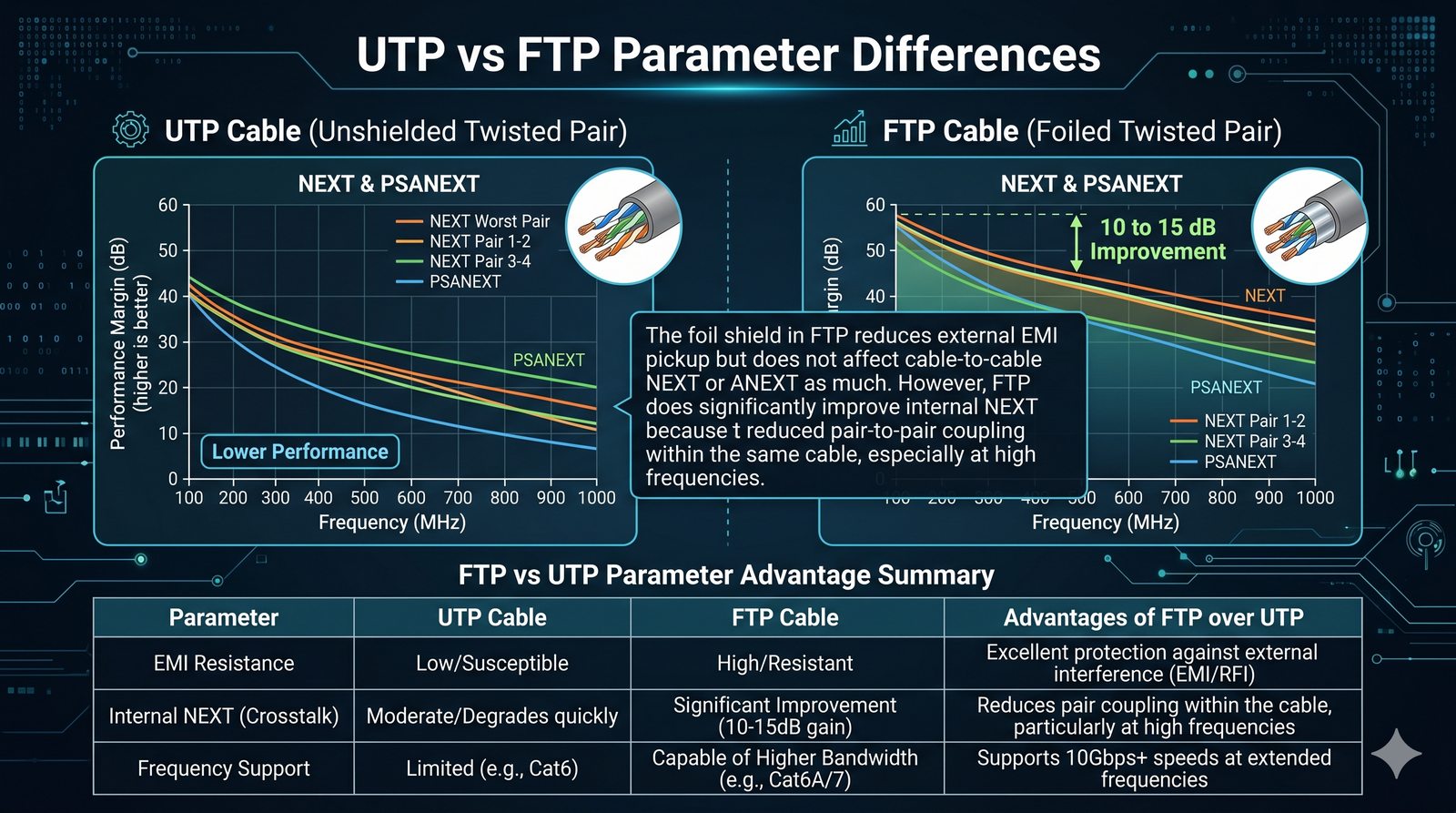

Porównanie kabli UTP i FTP pokazuje, że ekranowanie przynosi wymierne korzyści w postaci lepszych parametrów transmisyjnych. Dla typowej instalacji Cat6A różnica w NEXT między UTP a FTP wynosi około 7 dB, co przekłada się na wyższy PSACR. Kable ekranowane mają większy margines bezpieczeństwa i są bardziej odporne na degradację parametrów w czasie.

Ekranowanie redukuje nie tylko przesłuchy między parami, ale także zakłócenia zewnętrzne (EMI) oraz emisję sygnału na zewnątrz. Jest to szczególnie istotne w środowiskach przemysłowych z silnymi polami elektromagnetycznymi oraz w szpitalach, gdzie wymagana jest minimalna emisja zakłóceń. Wadą kabli ekranowanych jest wyższy koszt i konieczność prawidłowego uziemienia.

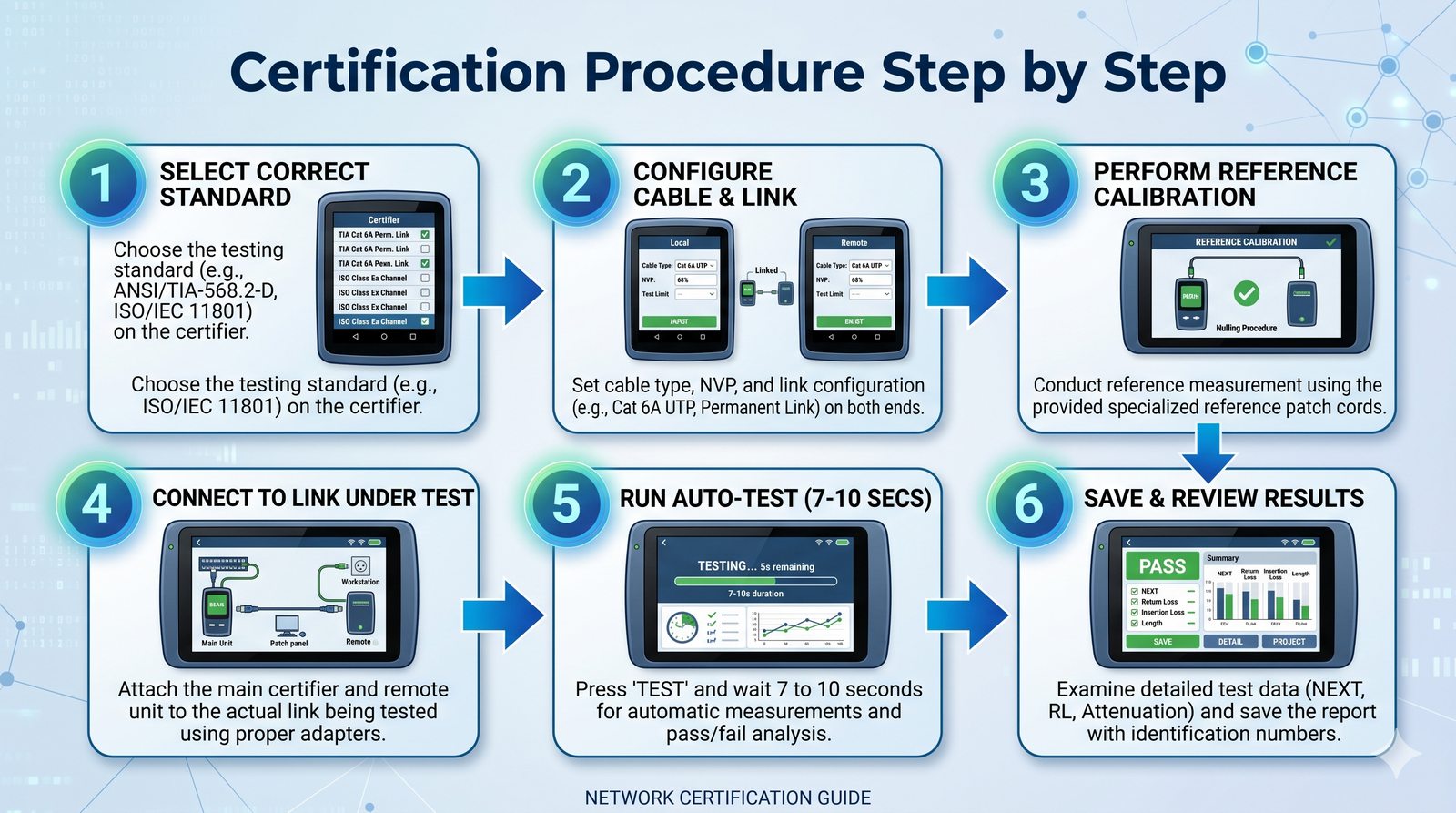

Proces certyfikacji okablowania składa się z kilku ściśle określonych kroków wykonywanych w odpowiedniej kolejności. Wybór normy (np. TIA-568.2-D Cat6A Channel) determinuje wartości graniczne dla porównania wyników. Kalibracja przyrządu przed każdą serią pomiarów jest obowiązkowa i polega na podłączeniu wzorca referencyjnego.

Wybór typu obwodu (Channel vs Permanent Link) ma istotny wpływ na wyniki. Channel uwzględnia patchcordy użytkownika (maksymalnie 10 m łącznie) i ma łagodniejsze wymagania. Permanent Link to odcinek kabla stałego bez patchcordów, z ostrzejszymi wymaganiami. Identyfikacja łącza pozwala na późniejsze powiązanie wyników z fizyczną lokalizacją w dokumentacji.

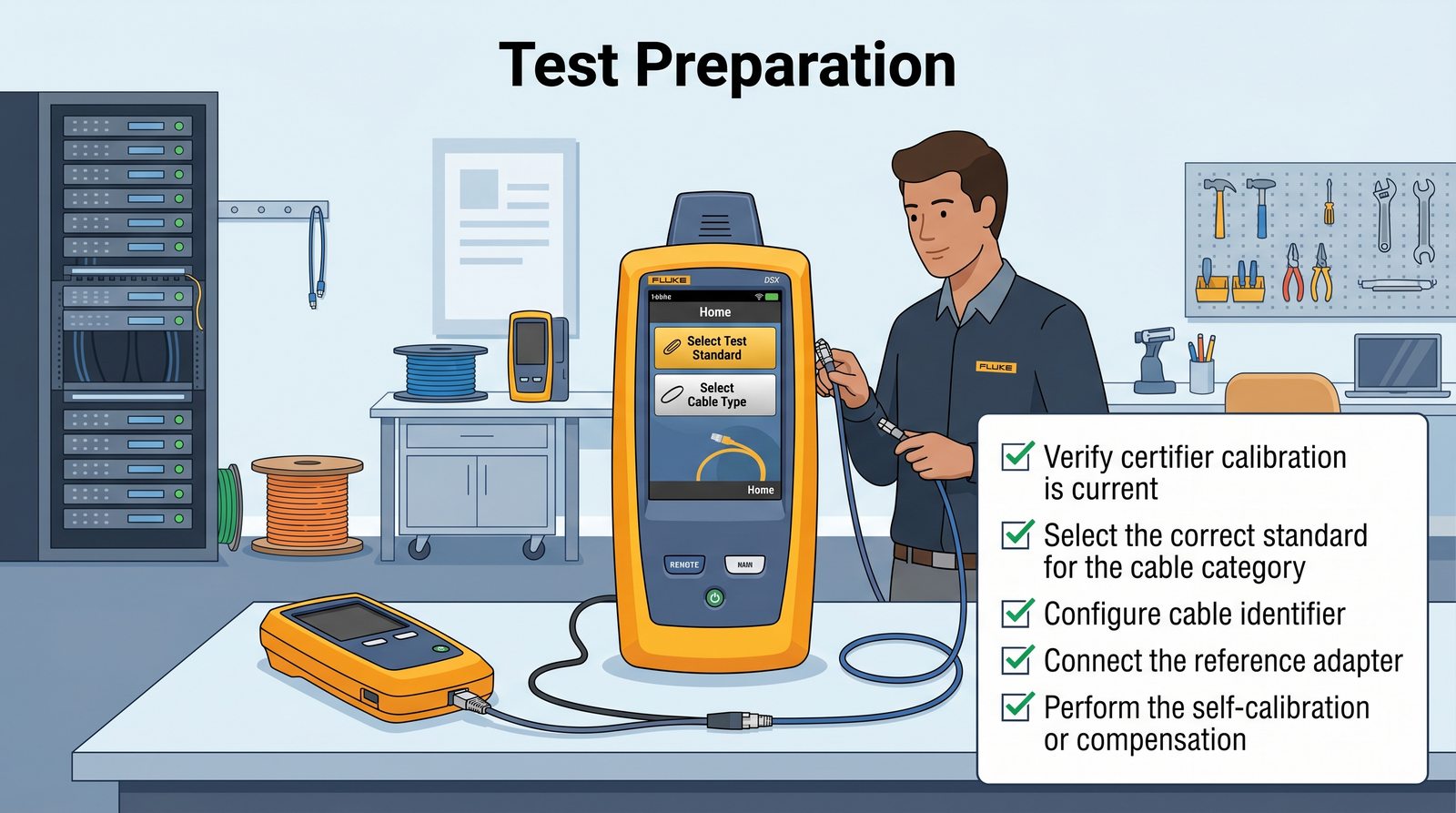

Przygotowanie do testu certyfikacyjnego wymaga nie tylko sprawdzenia sprzętu, ale także odpowiedniego zaplanowania logistyki pomiarów. Stan baterii certyfikatora jest kluczowy, ponieważ wyczerpana bateria w trakcie pomiarów może spowodować utratę niezapisanych wyników. Adaptery pomiarowe należy regularnie czyścić, ponieważ zabrudzone styki zafałszowują wyniki NEXT i Return Loss.

Dla dużych projektów (500+ gniazd) niezbędne jest wcześniejsze przygotowanie listy identyfikatorów w pliku CSV i zaimportowanie jej do certyfikatora przez LinkWare. Automatyzacja nazewnictwa zapobiega błędom przy ręcznym wpisywaniu i przyspiesza pracę. Warto również przygotować schemat logiczny sieci z lokalizacjami gniazd dla optymalizacji trasy przejść.

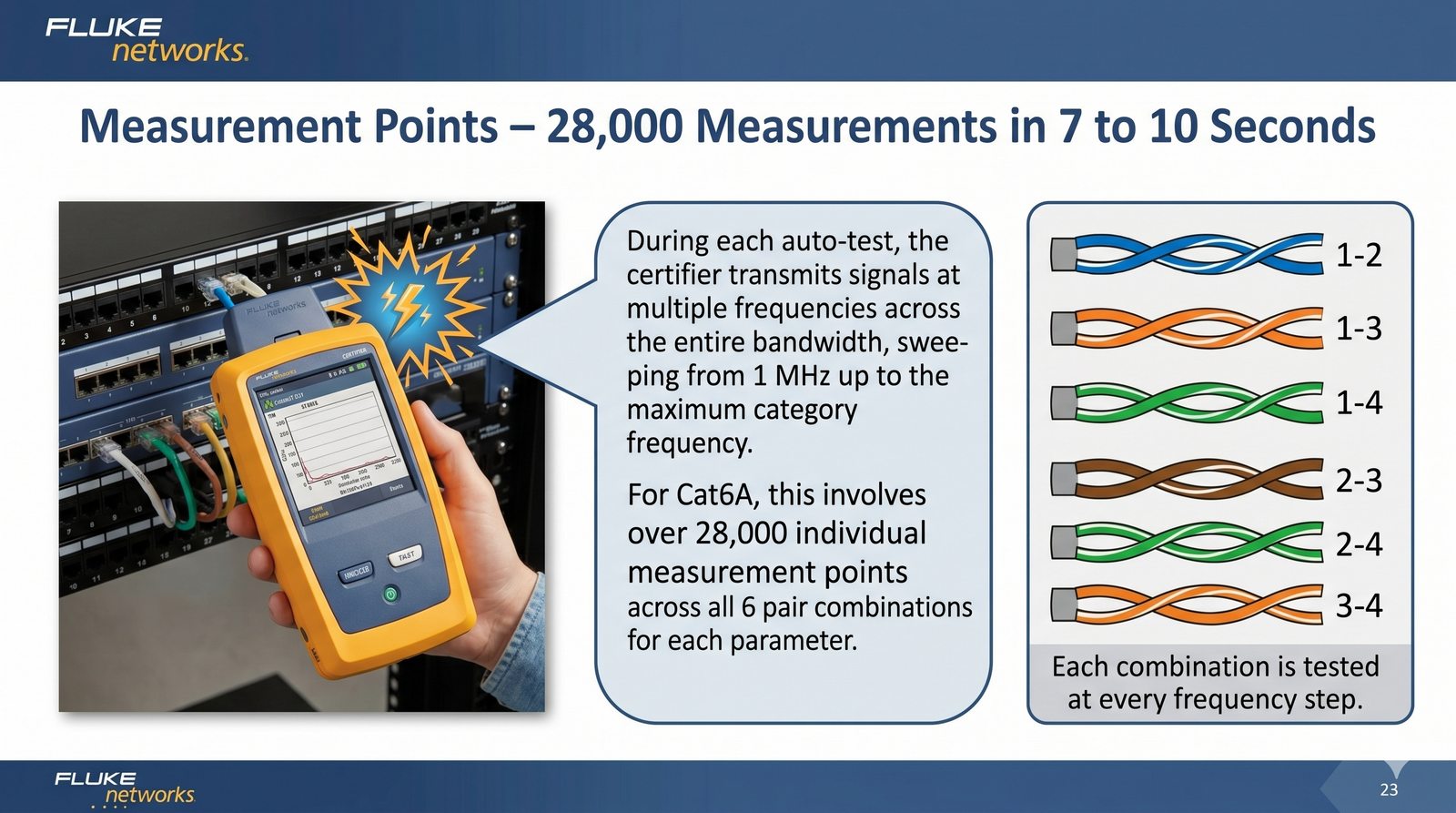

Liczba punktów pomiarowych wykonywanych przez certyfikator podczas jednego testu jest imponująca. Dla Cat6A (500 MHz) to około 1000 punktów częstotliwości, a dla Cat8 (2000 MHz) około 4000 punktów. Dla każdego punktu mierzone są parametry dla wszystkich kombinacji par i kierunków, co daje łącznie około 28000 pomiarów w czasie 7–10 sekund.

Taka wydajność jest możliwa dzięki zastosowaniu zaawansowanych procesorów DSP (Digital Signal Processing) oraz technik pomiarowych wykorzystujących szybką transformatę Fouriera (FFT). Certyfikatory Fluke DSX używają dedykowanych układów FPGA do generowania sygnałów testowych i analizy odpowiedzi, co pozwala na pełny zestaw pomiarów poniżej 10 sekund.

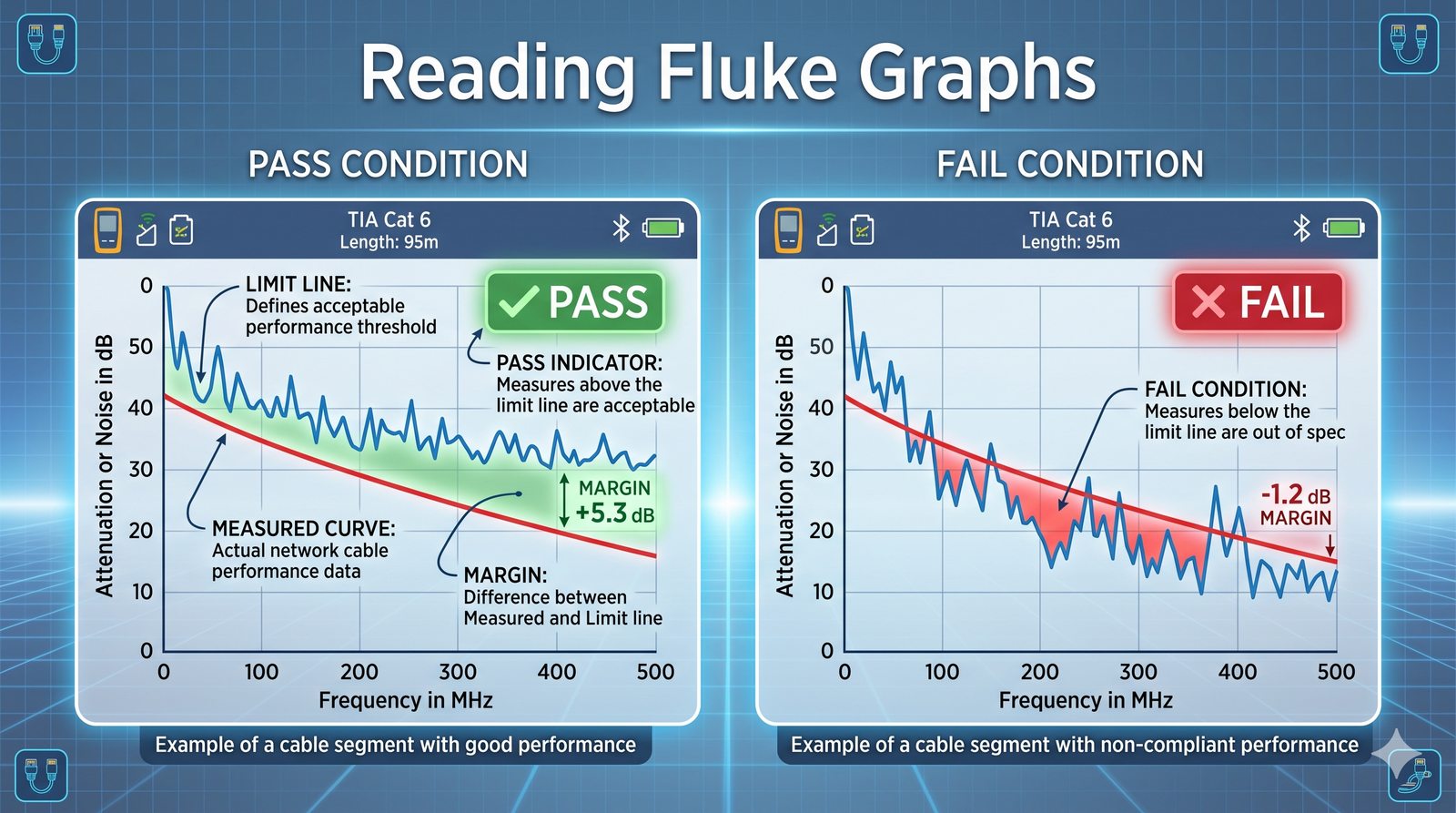

Interpretacja wykresów Fluke wymaga zrozumienia osi i krzywych prezentowanych na raporcie. Oś X (częstotliwość) ma skalę logarytmiczną, co oznacza, że każda dekada zajmuje tyle samo miejsca na wykresie. Skala logarytmiczna jest używana, ponieważ parametry transmisyjne zmieniają się logarytmicznie, co pozwala na lepszą wizualizację.

Krzywa graniczna (limit) to linia ciągła pokazująca maksymalną dopuszczalną wartość. Dla IL krzywa graniczna rośnie z częstotliwością, dla NEXT maleje. Krzywa zmierzona powinna znajdować się po dobrej stronie limitu: poniżej dla IL (mniejsze tłumienie), powyżej dla NEXT, PSNEXT, ACR i PSACR, gdzie większe wartości oznaczają lepszy parametr.

Samodzielna interpretacja raportu certyfikacji to umiejętność niezbędna dla każdego inżyniera sieciowego. W przedstawionym przykładzie dla gniazda B07 większość wyników to PASS, ale pojedynczy FAIL na kombinacji NEXT(1→2) oznacza, że ogólny wynik certyfikacji to FAIL. NEXT(1→2) wynosi 29,5 dB przy limicie 33,1 dB, co daje ujemny margines –3,6 dB.

Ponieważ NEXT(1→2) dotyczy pary 1 (biało-niebieski/niebieski) zakłócającej parę 2 (biało-pomarańczowy/pomarańczowy), problem leży prawdopodobnie w złączu lub gnieździe po stronie pary pomarańczowej. Wymagana jest wizyta na miejscu i powtórne zaciśnięcie wtyku lub wymiana gniazda, a następnie ponowna certyfikacja.

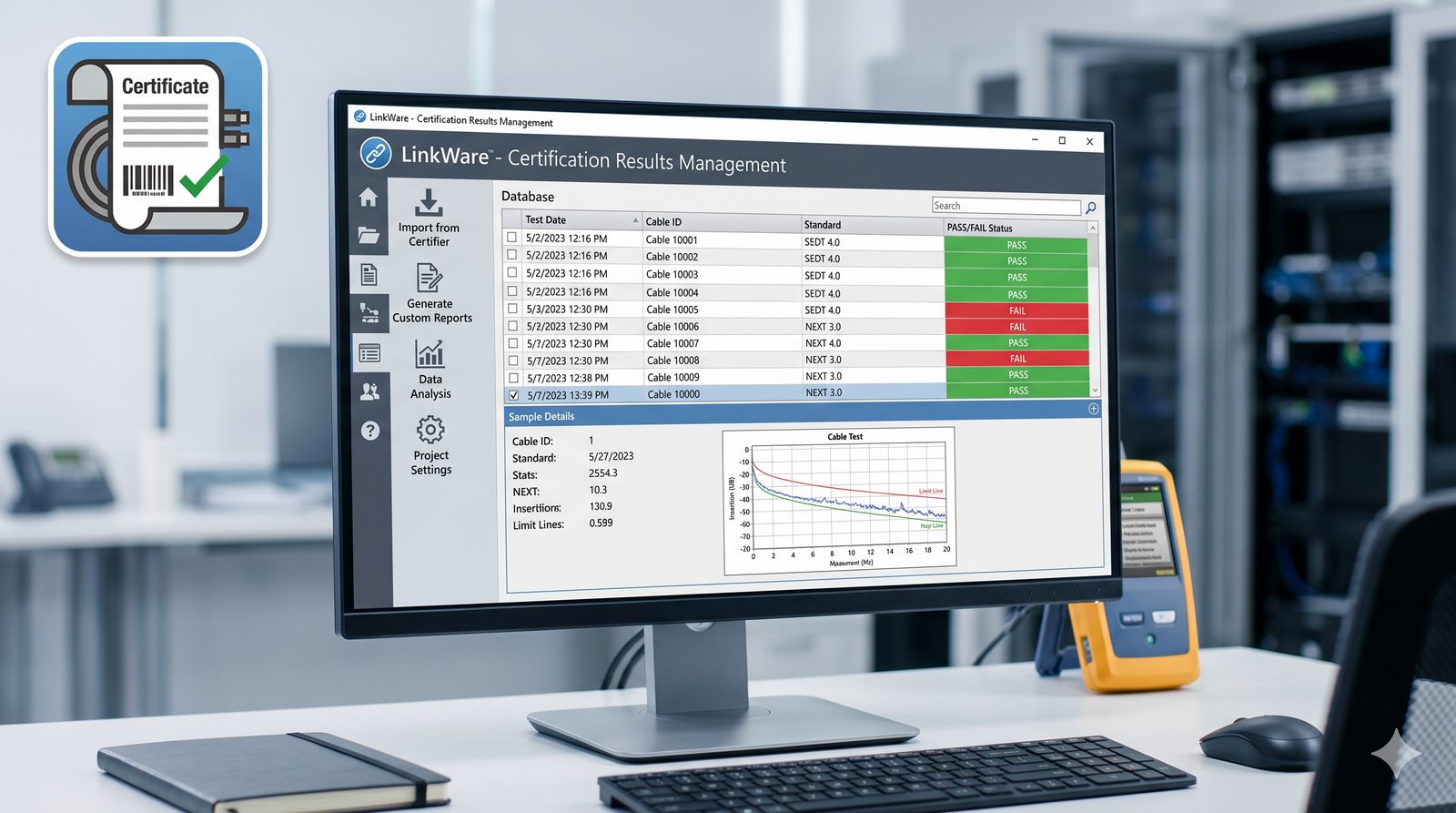

Fluke LinkWare to standardowe oprogramowanie do zarządzania wynikami certyfikacji, dostarczane z każdym certyfikatorem Fluke Networks. Program umożliwia import wyników przez USB, kartę SD lub Wi-Fi, przeglądanie szczegółowych raportów oraz eksport do formatów PDF, CSV i XML. LinkWare obsługuje zarówno pojedyncze wyniki, jak i zbiorcze raporty z całego projektu.

Jedną z najważniejszych funkcji LinkWare jest generowanie raportów zbiorczych (Project Report), które zestawiają wyniki wszystkich gniazd w jednym dokumencie z podsumowaniem statystyk. LinkWare umożliwia także drukowanie etykiet na gniazda identyfikujących lokalizację, co jest niezbędne w dużej instalacji okablowania strukturalnego.

Statystyki Fluke z 2023 roku pokazują, że NEXT i PSNEXT odpowiadają za 45% wszystkich niezdanych certyfikacji, co potwierdza, że parametr ten jest najbardziej wrażliwy na jakość wykonania instalacji. Return Loss (25% FAIL) zajmuje drugie miejsce i jest związany głównie z niedopasowaniem impedancji na złączach oraz zagnieceniami kabla.

Tylko 15% FAIL dotyczy Insertion Loss, co oznacza, że większość kabli dostępnych na rynku ma akceptowalne tłumienie. Głównymi przyczynami FAIL dla IL są: zbyt długa trasa powyżej 100 m, użycie kabla CCA zamiast czystej miedzi oraz zbyt duża liczba przejść (patchcord + panel + kabel stały + gniazdo + drugi patchcord). Każde złącze dodaje około 0,1–0,2 dB tłumienia.

Analiza kosztów błędów w instalacji okablowania pokazuje, że zapobieganie jest zdecydowanie bardziej opłacalne niż naprawa. Koszt certyfikacji pojedynczego gniazda (15–50 zł) jest znikomy w porównaniu z kosztami przestoju sieci produkcyjnej (1000–100 000 zł za godzinę). Jeszcze droższe może być dochodzenie roszczeń z tytułu odpowiedzialności za wadliwe wykonanie.

W praktyce warto inwestować w szkolenie personelu instalacyjnego z zakresu technik zarabiania wtyków RJ45 i zachowania skrętu par. Koszt jednodniowego szkolenia dla 10 instalatorów (około 3000–5000 zł) zwraca się zwykle już przy pierwszej większej instalacji, gdzie uniknięto błędów wymagających czasochłonnych poprawek i powtórnej certyfikacji.

Rosnące szybkości transmisji Ethernet wymuszają coraz wyższe pasmo częstotliwości, co stawia przed projektantami nowe wyzwania. Standard 25GBase-T (Cat8) wymaga pasma 2000 MHz i utrzymania PSACR > 0 dB przy tej częstotliwości, co jest niezwykle trudne bez ekranowania i precyzyjnego wykonania. Automotive Ethernet (1000Base-T1) operuje na jednej parze, co upraszcza okablowanie.

Single Pair Ethernet (SPE) to nowy standard dla Internetu Rzeczy i automatyki przemysłowej, umożliwiający transmisję danych i zasilanie na jednej parze przewodów. Standard 10Base-T1L umożliwia transmisję do 1000 m, co jest istotne dla aplikacji przemysłowych. PoE++ (IEEE 802.3bt) dostarcza do 100 W mocy, co generuje dodatkowe ciepło zwiększające tłumienie.

Symulacja na slajdzie ilustruje sytuację, w której kabel Cat6A o długości 85 m ma IL w normie, ale NEXT przy 100 MHz wynosi 38,5 dB przy limicie 39,9 dB, co daje margines zaledwie 1,4 dB. Obliczony ACR (30,3 dB) jest bardzo dobry, a szacowany PSACR (26,3 dB) również wygląda bezpiecznie.

Mimo że formalnie wszystkie parametry są w normie, ryzyko polega na tym, że NEXT ma margines tylko 1,4 dB. Wzrost temperatury w szafie kablowej może spowodować dodatkowe pogorszenie parametrów. W praktyce instalacyjnej taki wynik byłby uznany za ryzykowny, a instalatorowi zalecano by powtórne wykonanie wtyków w celu poprawy marginesu.

Dobór kabla do aplikacji to decyzja mająca wpływ na funkcjonalność sieci przez wiele lat. W scenariuszu biura na 15 lat analiza pokazuje, że Cat6A UTP jest optymalnym wyborem: Cat5e nie zapewni 10 Gb/s w przyszłości, Cat6 jest ograniczony do 55 m dla 10 Gb/s, a Cat8 jest zbyt drogi i ma ograniczenie długości do 30 m.

Przy doborze kabla warto uwzględnić: rodzaj środowiska (biuro bez silnych zakłóceń = UTP wystarczy), budżet (Cat6A jest droższy od Cat6 o 30–50%), przyszłościowość (Cat6A obsłuży 10 Gb/s) oraz łatwość instalacji (UTP łatwiejszy w zarabianiu niż FTP/STP). Cat6A UTP jest obecnie standardem w nowych instalacjach biurowych.

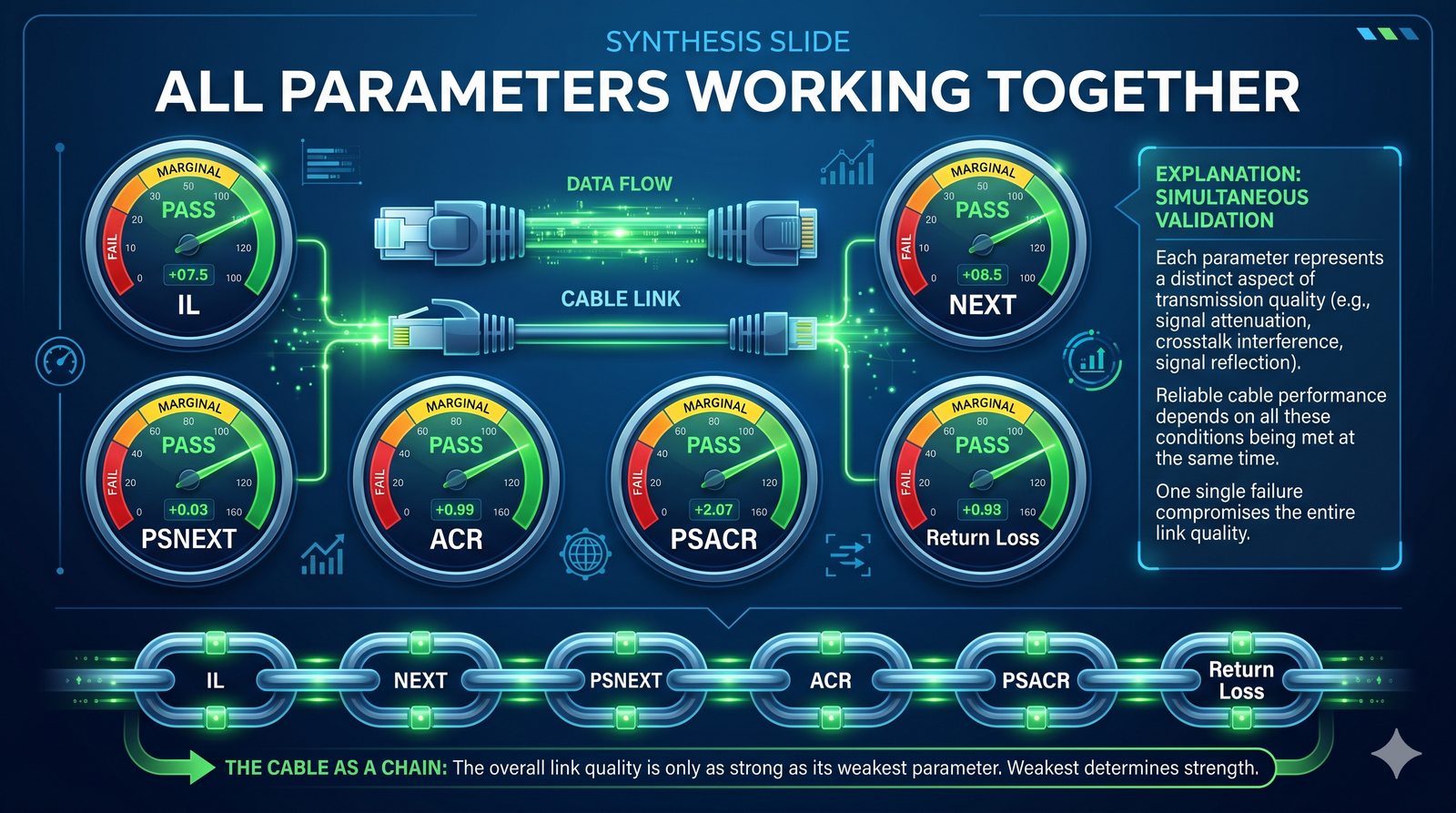

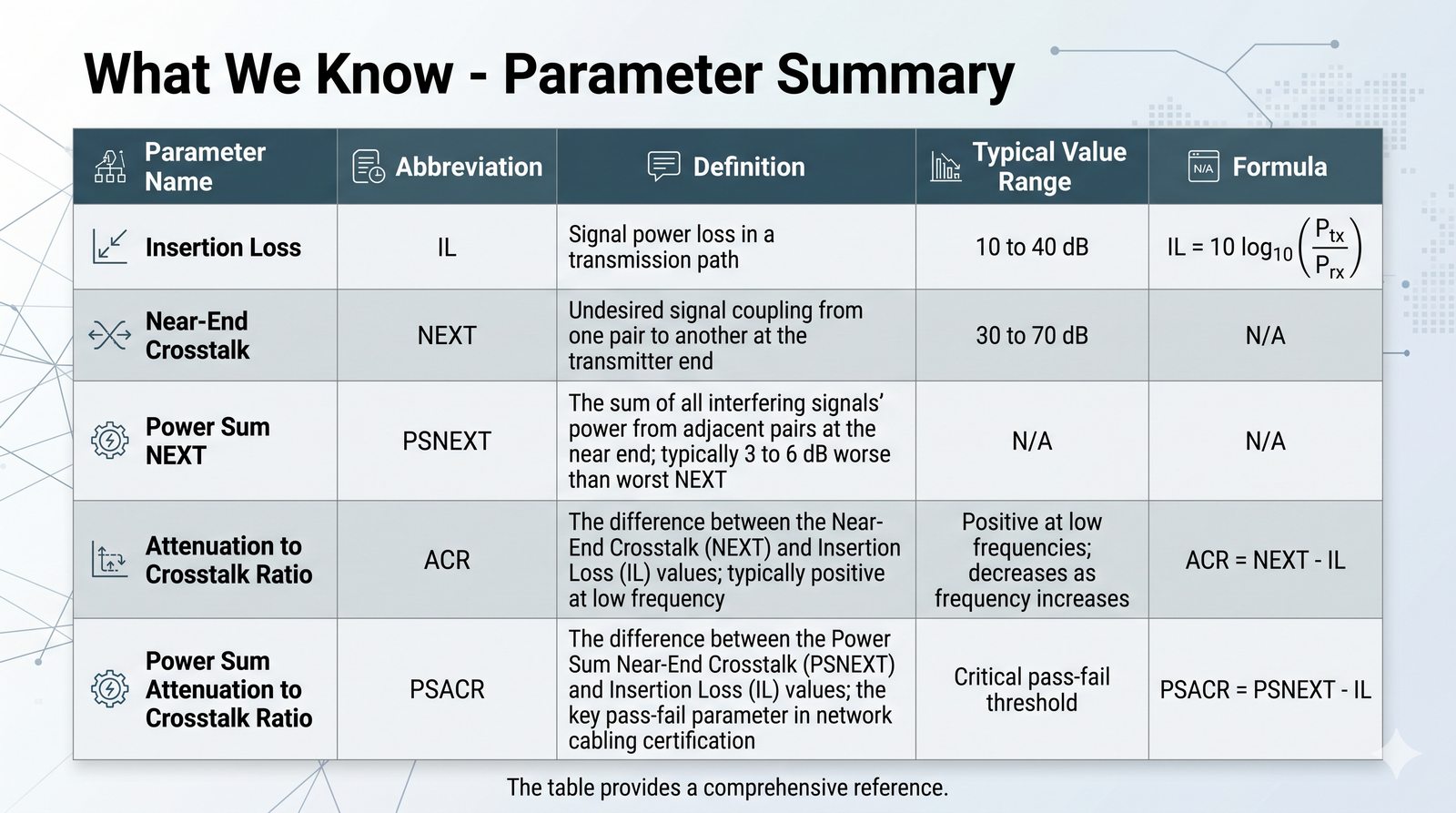

Podsumowanie wiedzy obejmuje pięć kluczowych parametrów transmisyjnych: Insertion Loss (tłumienie sygnału), NEXT (przesłuch zbliżny), PSNEXT (sumaryczny uwzględniający wszystkie pary), ACR (różnica NEXT – IL) oraz PSACR (PSNEXT – IL, kluczowy dla 4-parowych standardów). Wszystkie są definiowane przez normy ISO/IEC 11801 i TIA/EIA-568.

Normy podają wartości graniczne w funkcji częstotliwości dla poszczególnych kategorii. Certyfikator automatycznie porównuje zmierzone krzywe z krzywymi granicznymi, generując wynik PASS/FAIL dla każdego parametru i każdej pary. Zrozumienie tych zależności jest kluczowe dla projektowania niezawodnych instalacji.

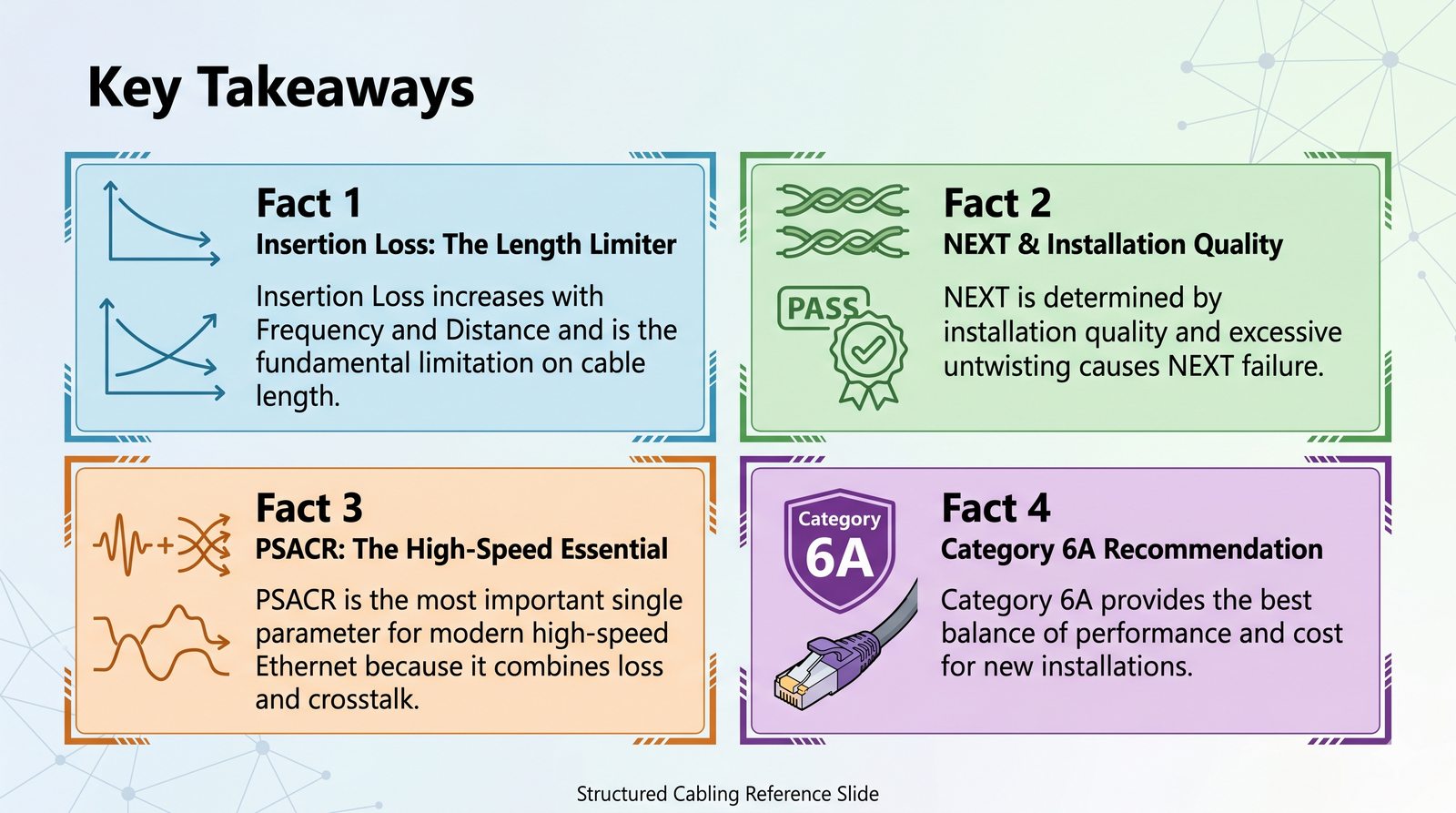

Najważniejsze wnioski z tej części prezentacji stanowią praktyczny przewodnik dla instalatora i projektanta: ACR i PSACR muszą być dodatnie, aby komunikacja była możliwa; NEXT najczęściej powoduje FAIL przez złe wykonanie wtyków; margines poniżej 1 dB oznacza ryzyko awarii; Cat6A to bezpieczny wybór dla 10 Gb/s.

Ekranowanie poprawia NEXT o 5–10 dB, co może być decydujące w trudnych warunkach. Zachowanie skrętu pary do maksymalnie 1,3 cm od wtyku to najważniejsza reguła instalacyjna, której przestrzeganie eliminuje większość problemów z NEXT i pozwala uzyskać wysokie marginesy w certyfikacji, zapewniając długoletnią niezawodność.

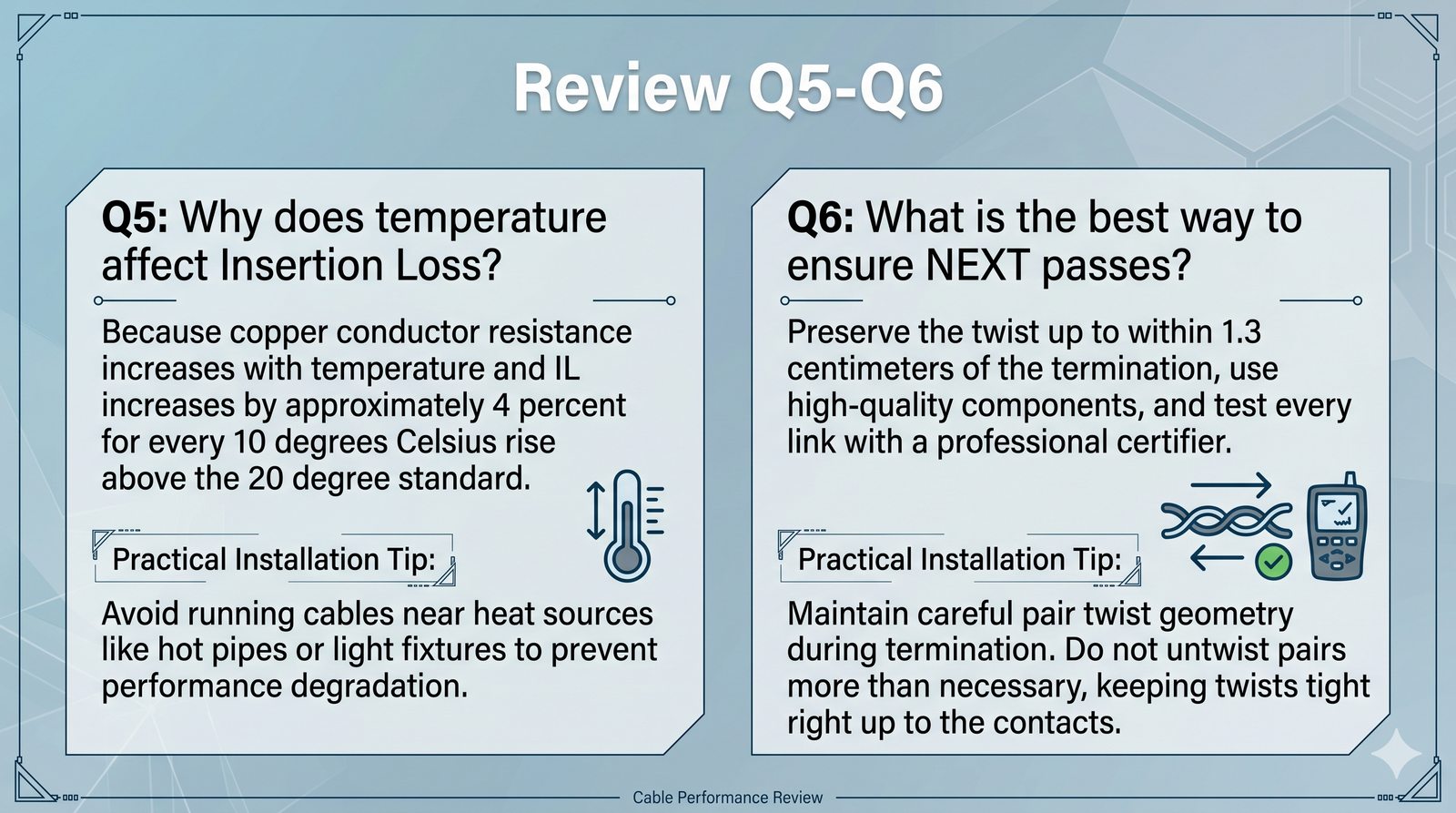

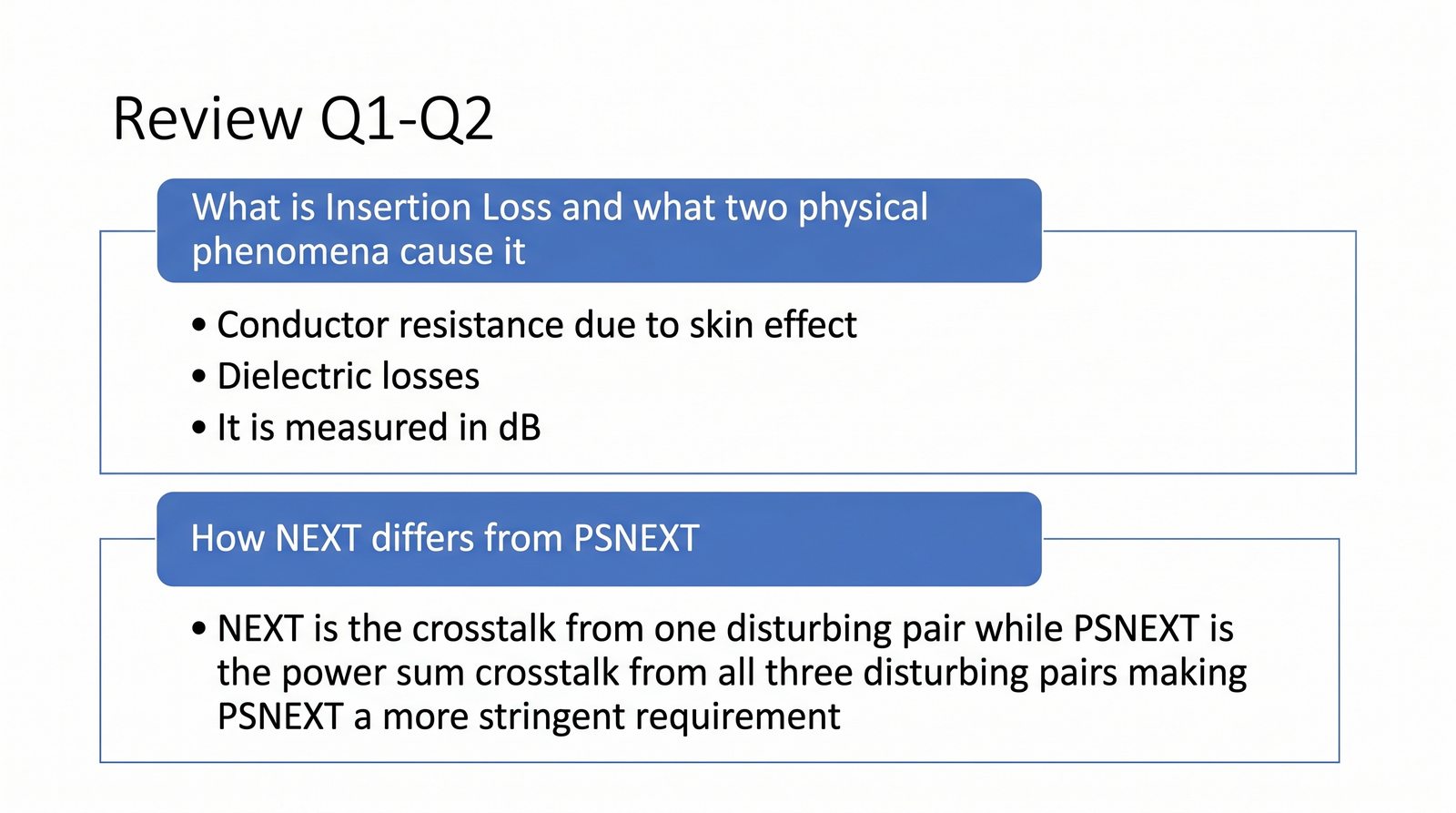

Insertion Loss (IL) to miara utraty mocy sygnału w kablu wyrażona w decybelach. Zależy od częstotliwości (rośnie z f), długości kabla (liniowo), średnicy przewodu (grubszy = mniejsze IL), temperatury (wyższa = większe IL) oraz materiału przewodnika (czysta miedź lepsza od CCA). Zrozumienie tych zależności jest kluczowe przy projektowaniu instalacji.

Różnica między NEXT a PSNEXT polega na zakresie: NEXT mierzy przesłuch z jednej konkretnej pary do drugiej, podczas gdy PSNEXT uwzględnia sumaryczny wpływ wszystkich pozostałych par. PSNEXT jest zawsze gorszy (niższy) od najgorszego pojedynczego NEXT, ponieważ dodawane są moce zakłóceń od wszystkich par zakłócających jednocześnie.

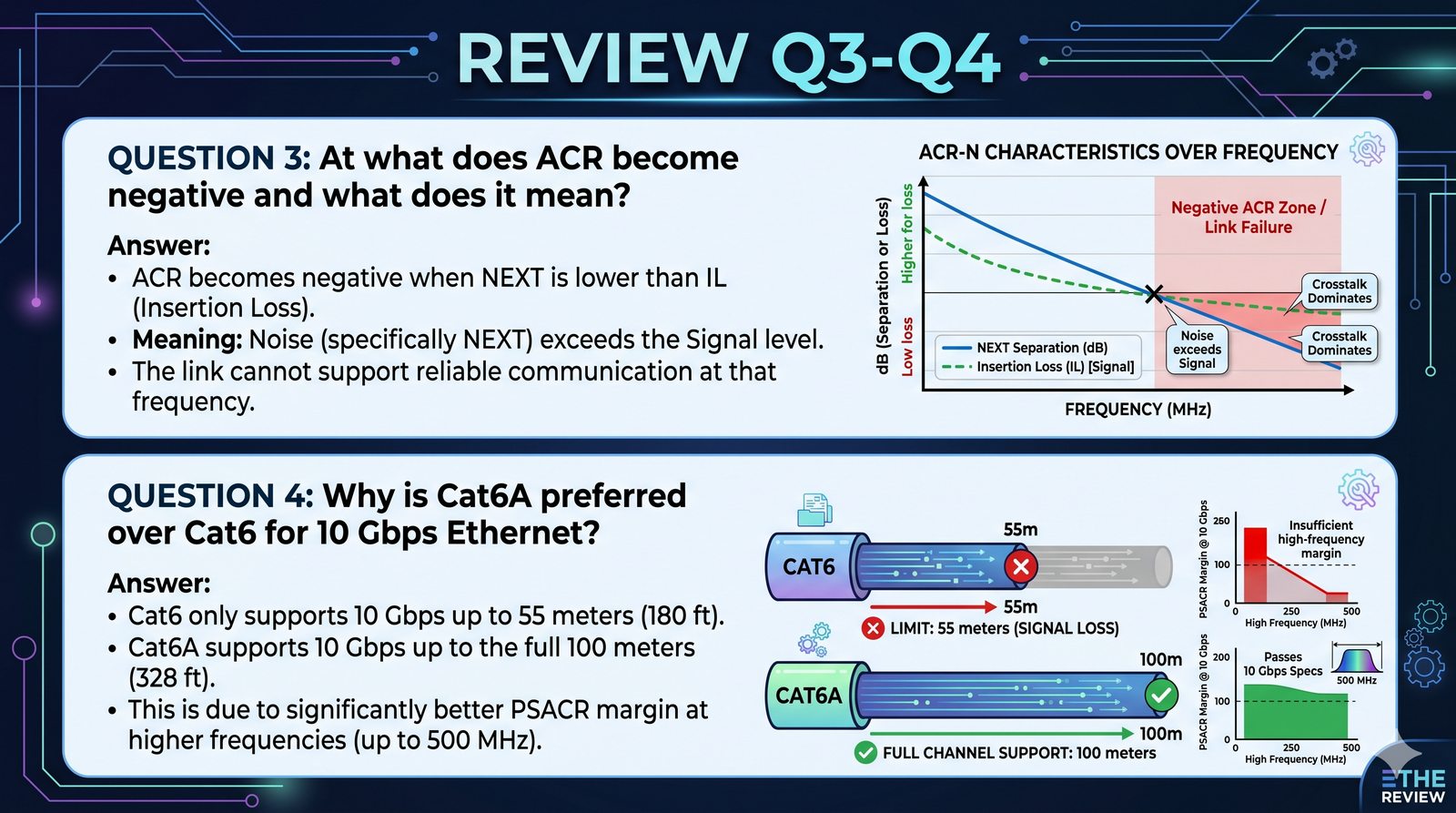

ACR = 10 dB oznacza, że sygnał użyteczny jest 10 dB (czyli 10 razy) silniejszy od przesłuchu. Jest to wartość zapewniająca stabilną komunikację z dobrym marginesem bezpieczeństwa. Dla 1000Base-T przyjmuje się nieformalnie, że ACR powinien być większy od 10 dB w całym paśmie, aby zagwarantować bezbłędną transmisję.

Minimalny PSACR dla Cat6A wynosi 0 dB w całym paśmie do 500 MHz, co oznacza, że sygnał użyteczny musi być co najmniej tak silny jak sumaryczny przesłuch. W praktyce instalatorzy dążą do PSACR na poziomie 3–6 dB, co zapewnia margines na zmiany temperatury i starzenie się komponentów instalacji.

Najczęstszą przyczyną FAIL w certyfikacji NEXT jest złe wykonanie wtyków RJ45: zbyt długi odcinek bez skrętu powyżej 1,3 cm, nieprawidłowe ułożenie przewodów, niedostateczne dociśnięcie styków IDC w gnieździe lub panelu krosowym. Split pair jest szczególnie trudny do wykrycia bez certyfikatora.

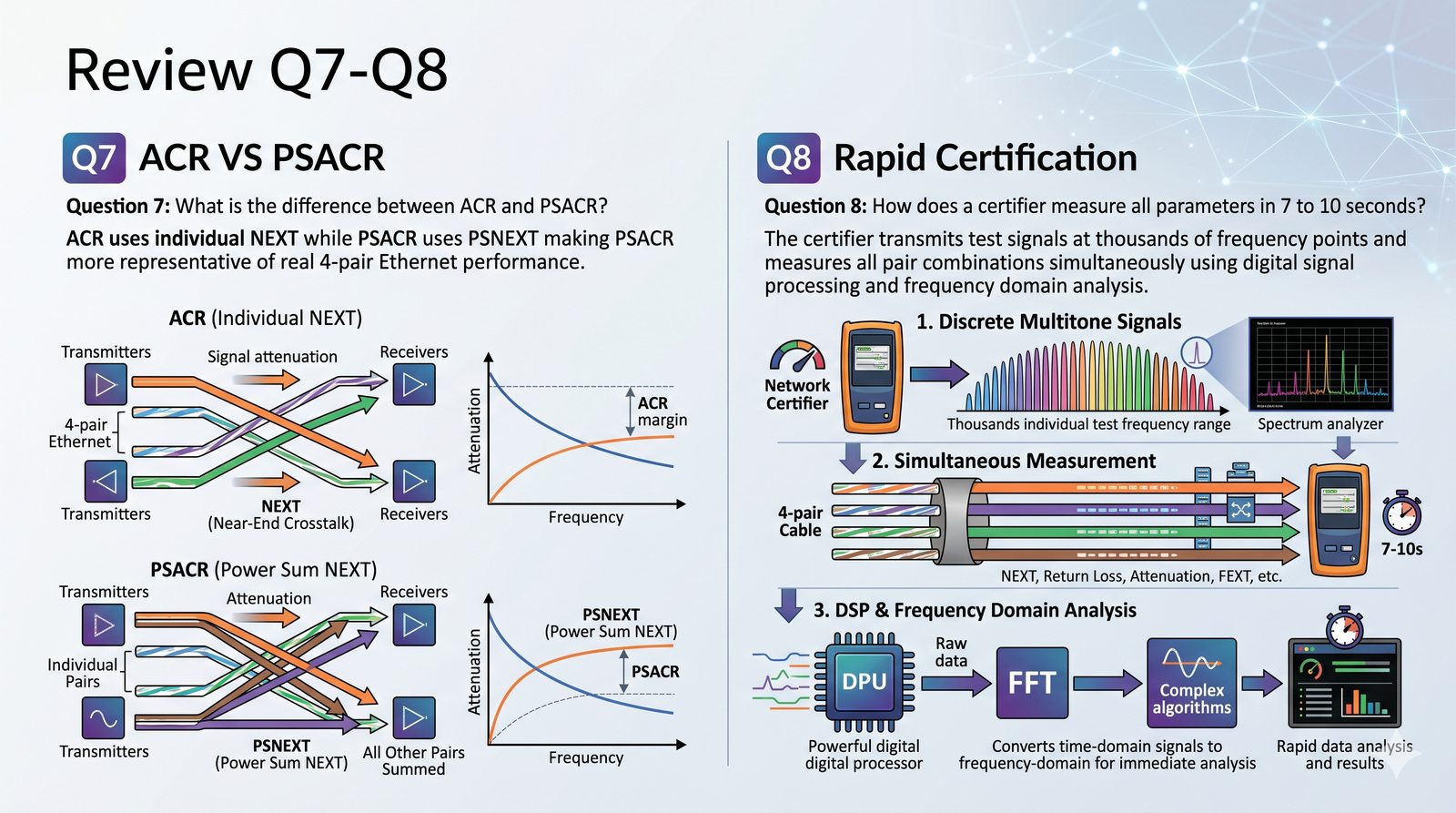

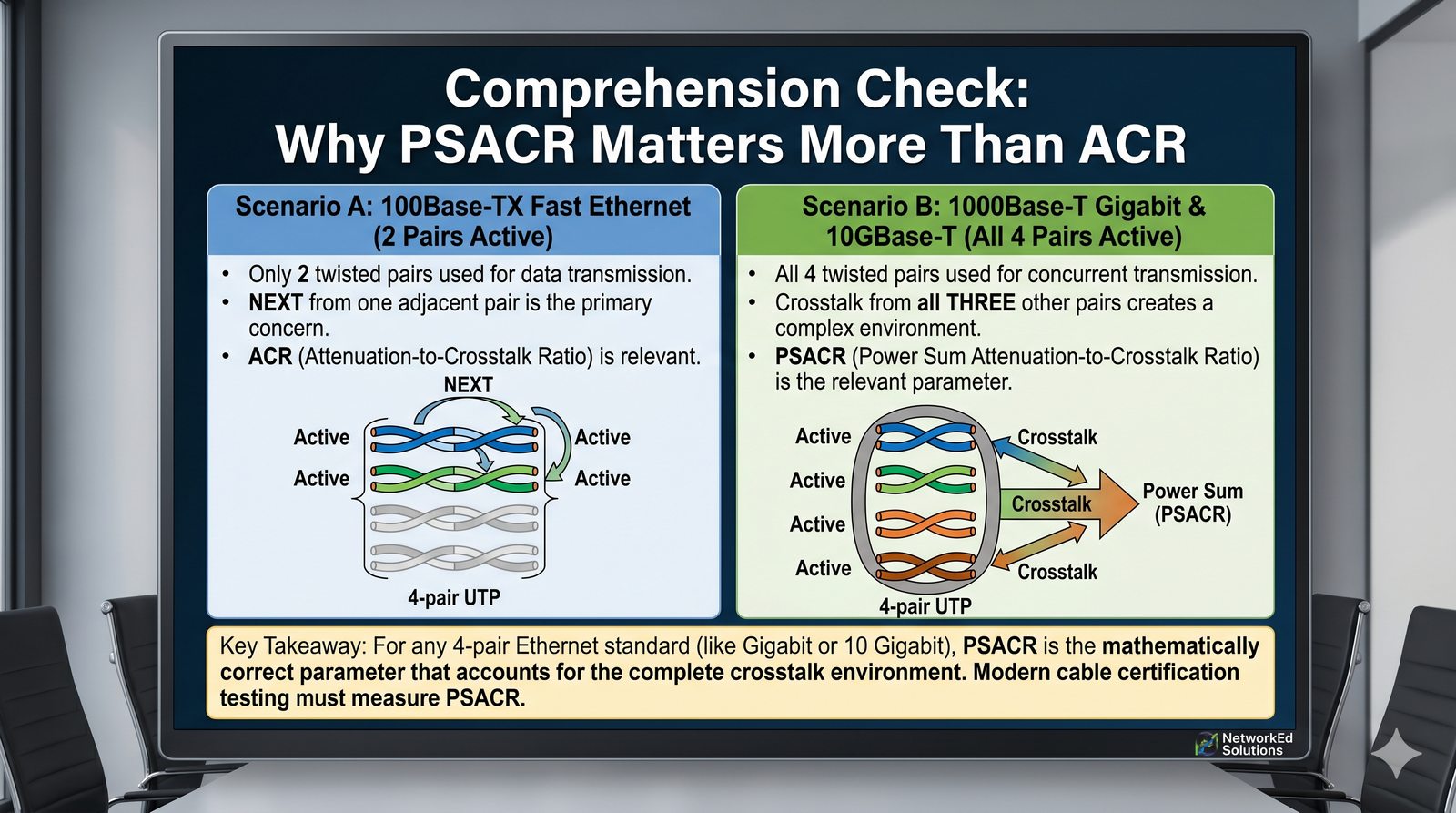

PSACR jest ważniejszy niż ACR dla 10GBase-T, ponieważ standard ten wykorzystuje wszystkie cztery pary jednocześnie w pełnym dupleksie. Każda para nadaje i odbiera jednocześnie, będąc zakłócana przez trzy pozostałe. PSACR uwzględnia wszystkie te zakłócenia, podczas gdy ACR uwzględnia tylko zakłócenie z jednej wybranej pary.

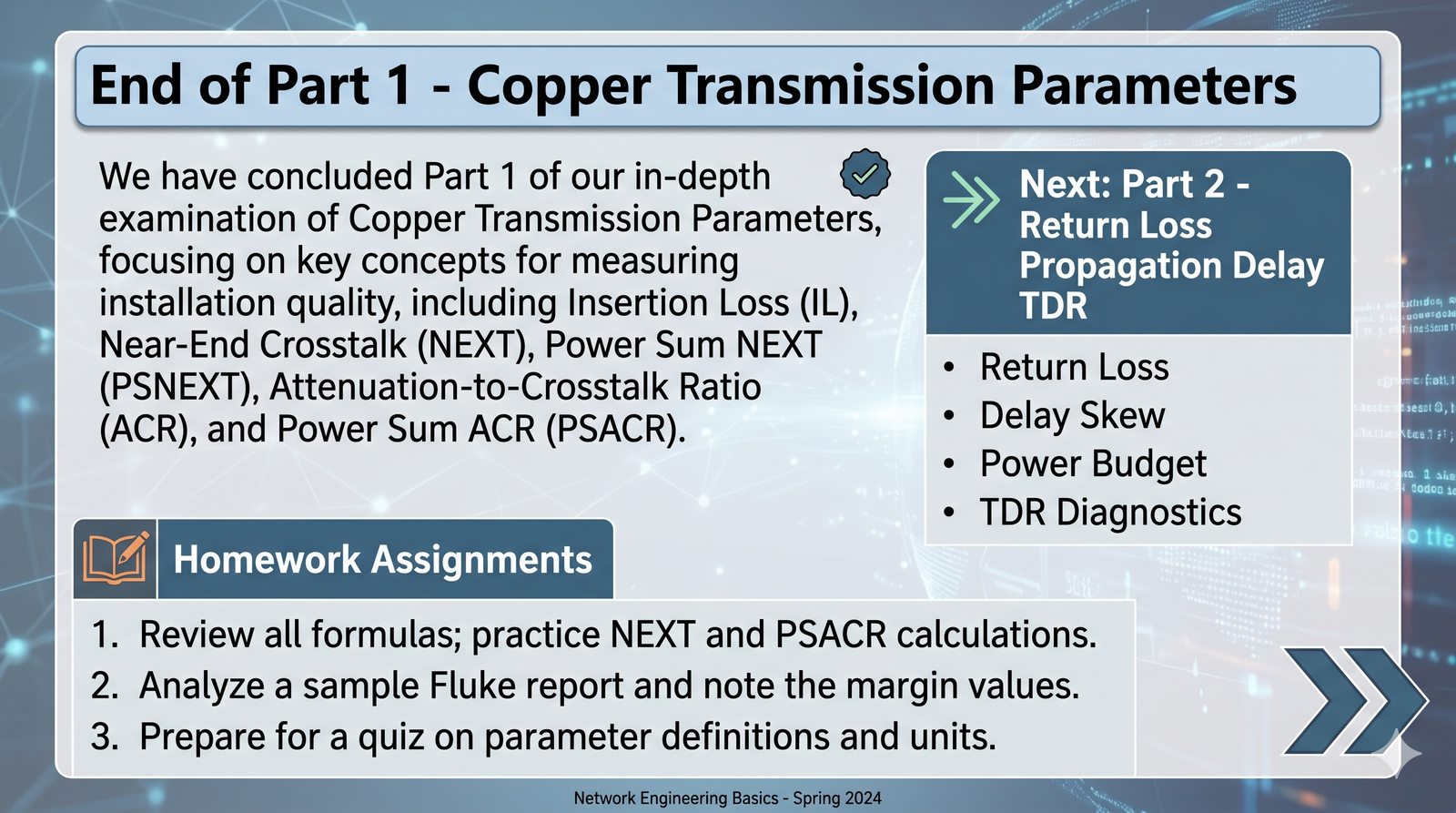

Prezentacja stanowi trzecią część cyklu o pomiarach fizycznych w sieciach komputerowych. Omówione zostały najważniejsze parametry transmisyjne okablowania miedzianego: IL, NEXT, PSNEXT, ACR i PSACR. Zdobyta wiedza pozwala na świadome projektowanie, instalowanie i certyfikowanie okablowania strukturalnego zgodnie z obowiązującymi normami.

W następnej części cyklu omówione zostaną parametry ELFEXT, PSELFEXT, Return Loss, opóźnienie propagacji, Delay Skew oraz budżet mocy. Przedstawiona zostanie zasada działania reflektometru TDR (Time Domain Reflectometer) oraz praktyczne aspekty lokalizacji uszkodzeń kabli za pomocą wykresów TDR, co stanowi niezbędną umiejętność w codziennej pracy instalatora i administratora sieci.
