W ramach ósmej części cyklu "Pomiary fizyczne – sieci bezprzewodowe" koncentrujemy się na zagadnieniach związanych z pomiarem i analizą pokrycia sygnałem WLAN, a także na rodzajach i parametrach anten stosowanych w sieciach bezprzewodowych. prezentacja obejmuje zarówno teoretyczne podstawy propagacji fal radiowych, jak i praktyczne metody pomiaru z wykorzystaniem profesjonalnych narzędzi, takich jak Ekahau HeatMapper czy iperf3.

Szczególny nacisk położono na zrozumienie zależności między mocą nadajnika, zyskiem energetycznym anteny, tłumieniem przeszkód a rzeczywistą przepustowością dostępną dla użytkownika końcowego. Wiedza ta jest niezbędna przy projektowaniu i optymalizacji sieci WLAN w biurach, halach produkcyjnych, magazynach oraz obiektach użyteczności publicznej.

Plan ósmej części prezentacji został ułożony w sposób logiczny, prowadzący od ogólnych zagadnień pomiaru pokrycia sygnałem, przez szczegółowe metody badawcze, aż po zaawansowane tematy związane z antenami, MIMO i planowaniem sieci. Każdy z wymienionych punktów będzie szczegółowo omówiony z wykorzystaniem przykładów praktycznych i rzeczywistych wyników pomiarów.

Struktura ta pozwala na stopniowe budowanie wiedzy – począwszy od zrozumienia, jak powstaje heatmapa i jak ją prawidłowo interpretować, poprzez praktyczne zastosowanie narzędzi takich jak iperf, aż po samodzielne projektowanie optymalnego rozmieszczenia punktów dostępowych z uwzględnieniem rodzaju anten, polaryzacji i zarządzania mocą nadawczą.

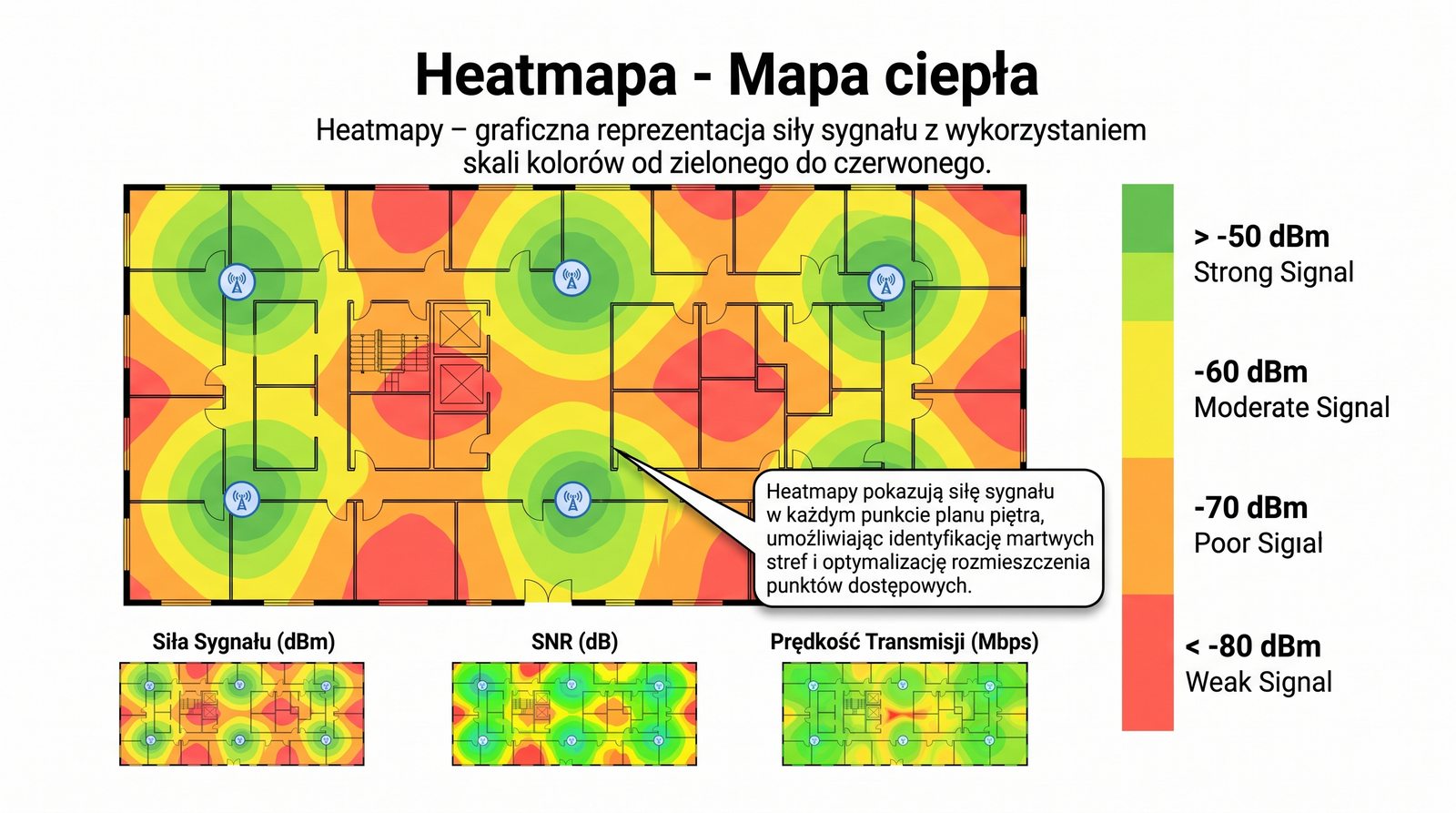

Heatmapa jest podstawowym narzędziem wizualizacji pokrycia sygnałem WLAN, pozwalającym na szybką ocenę, które obszary budynku mają wystarczający poziom sygnału, a które wymagają interwencji projektanta. Kolory na mapie ciepła odwzorowują rzeczywisty poziom mocy odebranej (RSSI) w poszczególnych punktach, co umożliwia identyfikację martwych stref oraz obszarów z nadmierną interferencją.

Nowoczesne narzędzia do tworzenia heatmap, takie jak Ekahau Pro czy NetSpot, pozwalają nie tylko na pasywny pomiar mocy sygnału, ale także na symulację propagacji przed instalacją, co znacząco redukuje koszty projektowe. Dzięki heatmapom można podejmować świadome decyzje o rozmieszczeniu punktów dostępowych, doborze mocy nadawczej i przydziale kanałów.

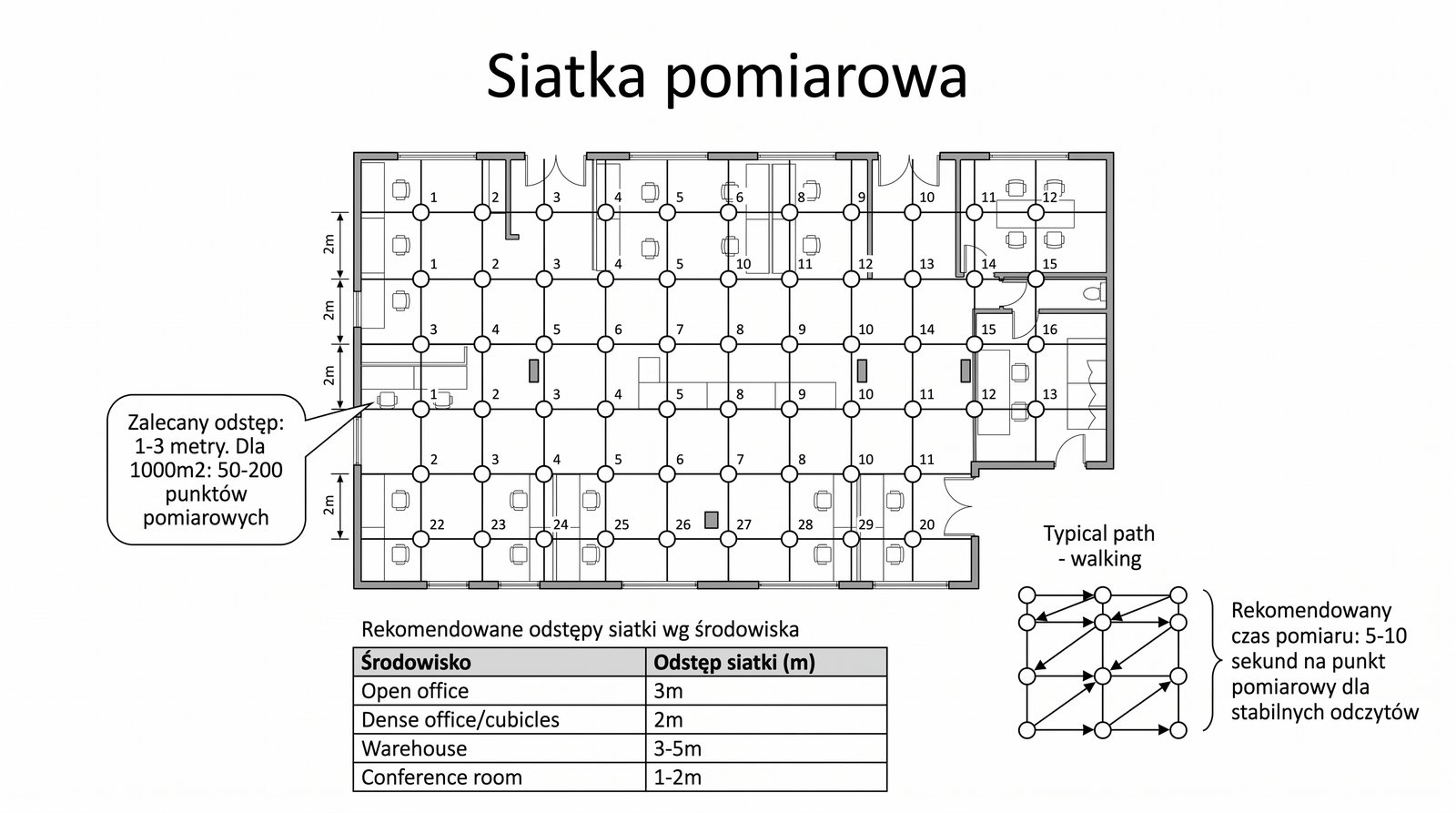

Siatka pomiarowa (grid) stanowi podstawę metodycznego prowadzenia pomiarów pokrycia WLAN, ponieważ zapewnia równomierne próbkowanie sygnału na całym badanym obszarze. Odstępy między punktami pomiarowymi powinny być dostosowane do wymaganej dokładności – im gęstsza siatka, tym precyzyjniejsza heatmapa, ale jednocześnie więcej czasu potrzeba na wykonanie pomiaru.

W praktyce inżynierskiej przyjmuje się odstęp 1–2 metrów dla pomieszczeń biurowych i 2–3 metrów dla otwartych przestrzeni, takich jak hale magazynowe. Należy pamiętać o uwzględnieniu punktów przy ścianach, w narożnikach oraz w przejściach, ponieważ to właśnie tam najczęściej występują problemy z pokryciem sygnałem.

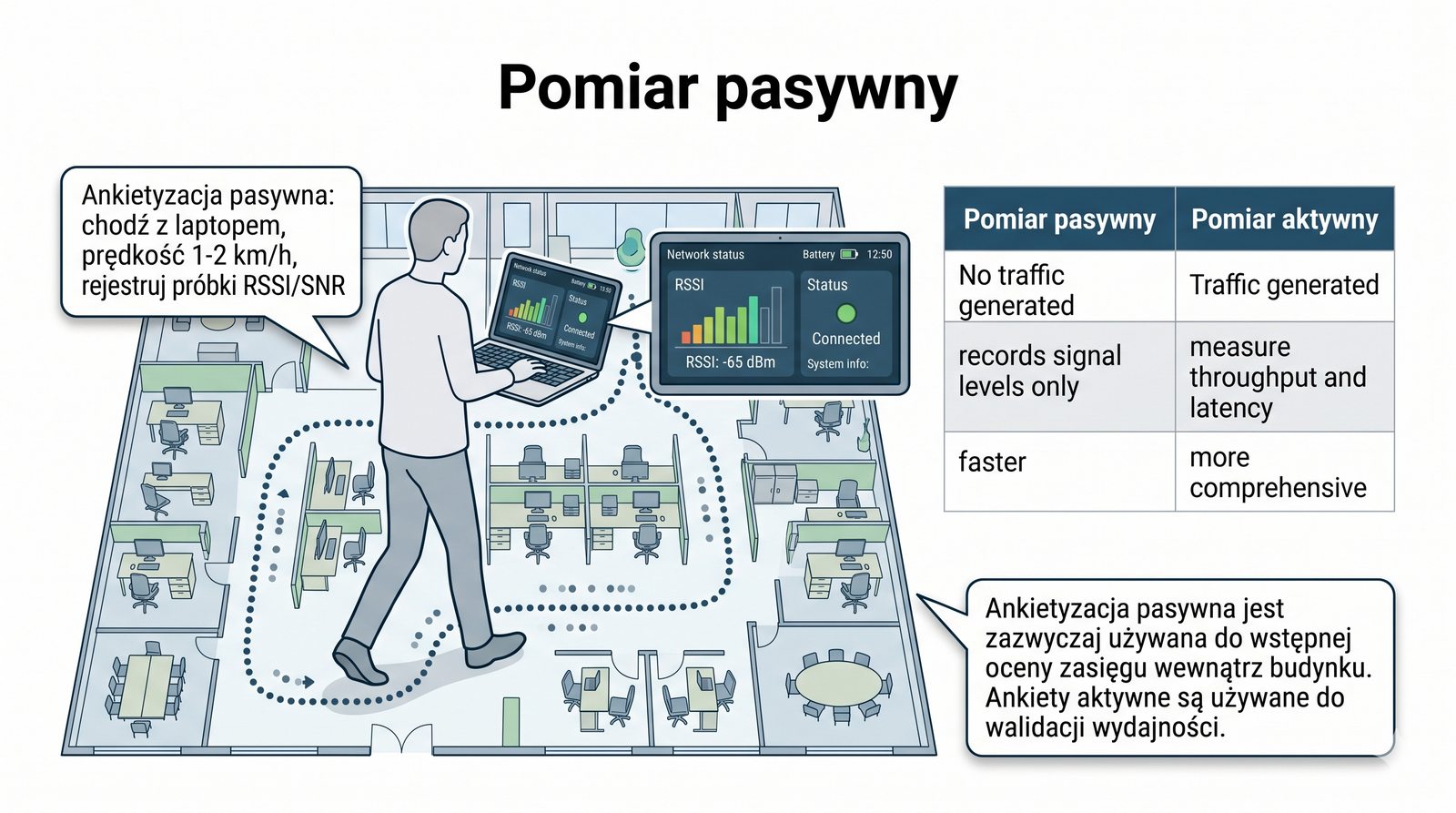

Tryb passive survey polega na rejestrowaniu próbek sygnału podczas swobodnego przemieszczania się po badanym obszarze, bez generowania dodatkowego ruchu sieciowego. Jest to najprostsza i najszybsza metoda uzyskania obrazu pokrycia sygnałem, jednak nie daje informacji o rzeczywistej wydajności sieci, ponieważ mierzy wyłącznie siłę sygnału (RSSI), a nie przepustowość czy opóźnienia.

Prawidłowe wykonanie passive survey wymaga przestrzegania kilku zasad: utrzymywania stałej prędkości chodu, trzymania urządzenia pomiarowego na wysokości biurka (około 1,5 metra) oraz unikania zasłaniania anteny ciałem. W praktyce profesjonalnej wykorzystuje się dedykowane zestawy pomiarowe, takie jak Ekahau Sidekick, które zapewniają kalibrowane karty Wi-Fi i dokładne znaczniki położenia.

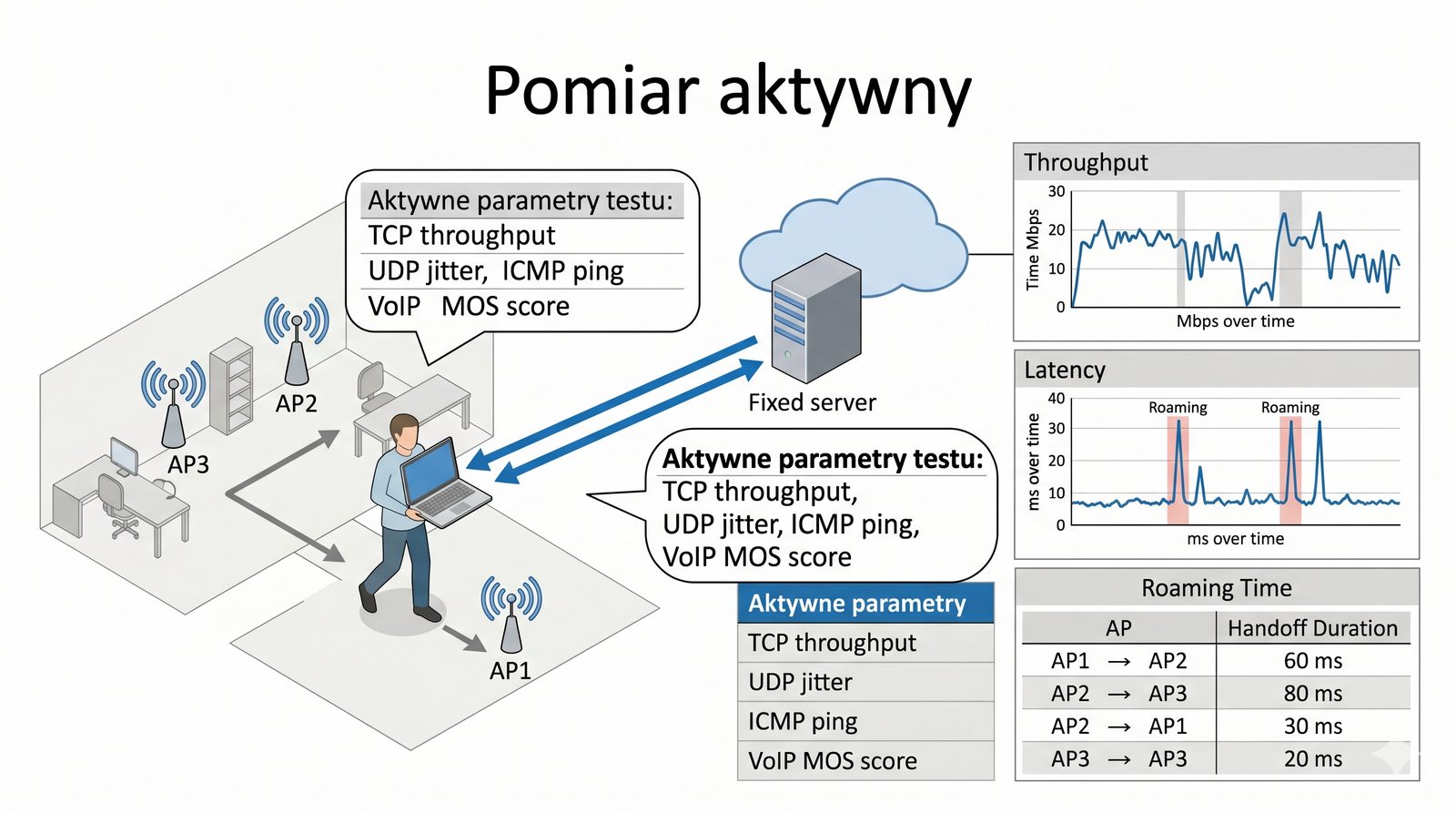

Active survey rozszerza możliwości passive survey o generowanie rzeczywistego ruchu sieciowego, co pozwala na pomiar parametrów takich jak opóźnienie, strata pakietów, przepustowość oraz czas roamingu. Dzięki temu można nie tylko stwierdzić, czy sygnał jest wystarczająco silny, ale także czy sieć zapewnia odpowiednią jakość usług dla aplikacji takich jak VoIP, wideokonferencje czy strumieniowanie wideo.

W praktyce active survey wykonuje się przy użyciu narzędzi takich jak Ekahau Pro z Sidekick, które automatycznie uruchamiają testy iperf przy każdym punkcie pomiarowym. Wynikiem jest nie tylko klasyczna heatmapa mocy sygnału, ale także mapy przepustowości, opóźnień i strat pakietów, co daje pełny obraz wydajności sieci w każdym punkcie badanego obszaru.

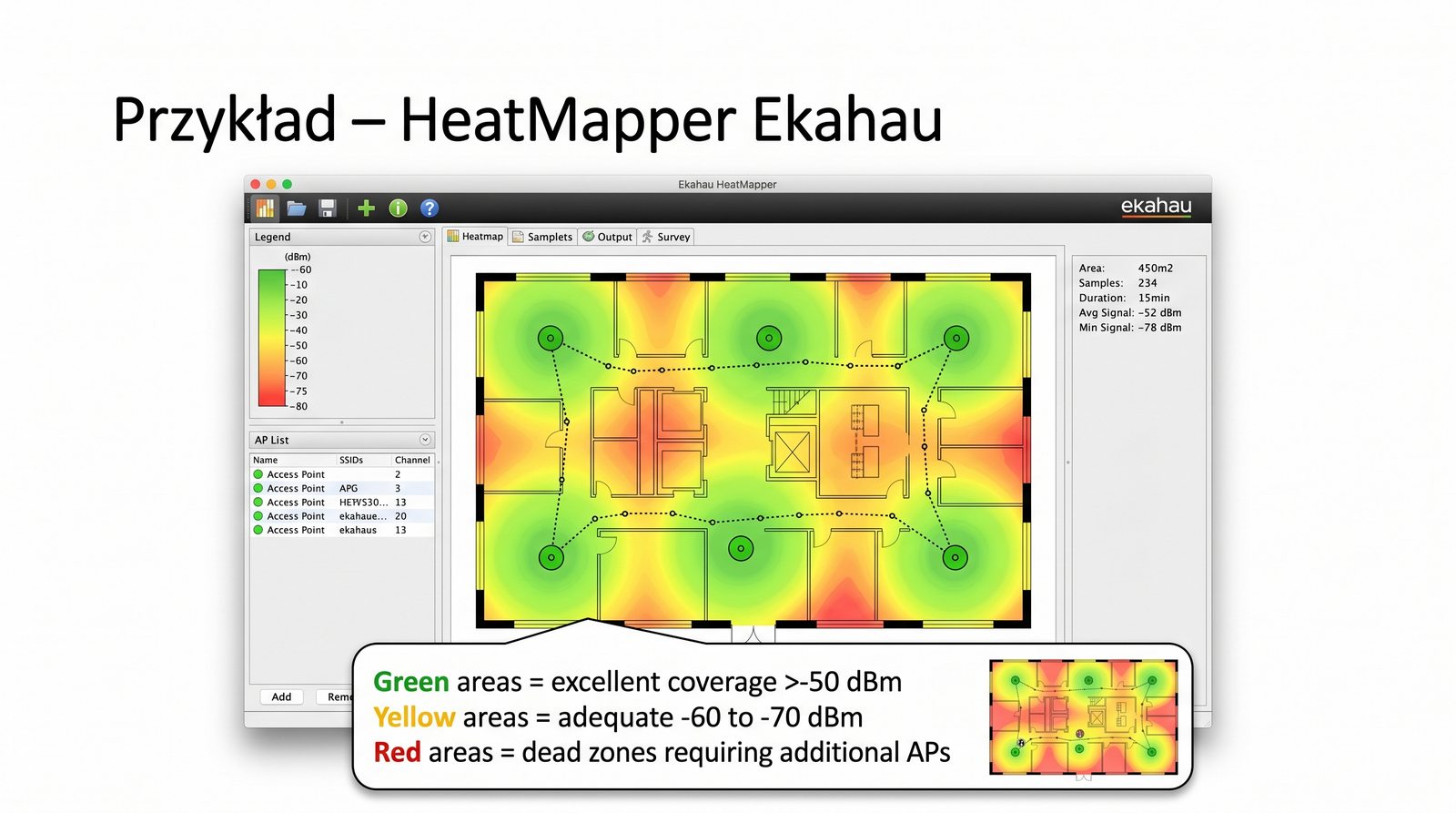

Ekahau HeatMapper (obecnie Ekahau Pro) jest branżowym standardem w dziedzinie planowania i weryfikacji sieci WLAN. Program umożliwia import planów budynków w formatach PDF i PNG, kalibrację wymiarów, a następnie przeprowadzenie symulacji propagacji sygnału jeszcze przed fizyczną instalacją punktów dostępowych.

Po wykonaniu surveyu Ekahau automatycznie generuje szczegółowe raporty zawierające heatmapy dla pasm 2,4 GHz i 5 GHz, mapy SNR, analizę nakładania się kanałów oraz zalecenia dotyczące optymalizacji sieci. Narzędzie to jest nieocenione zarówno przy projektowaniu nowych instalacji, jak i przy audytach istniejących sieci WLAN, pozwalając na szybką identyfikację problemów i weryfikację poprawności działania.

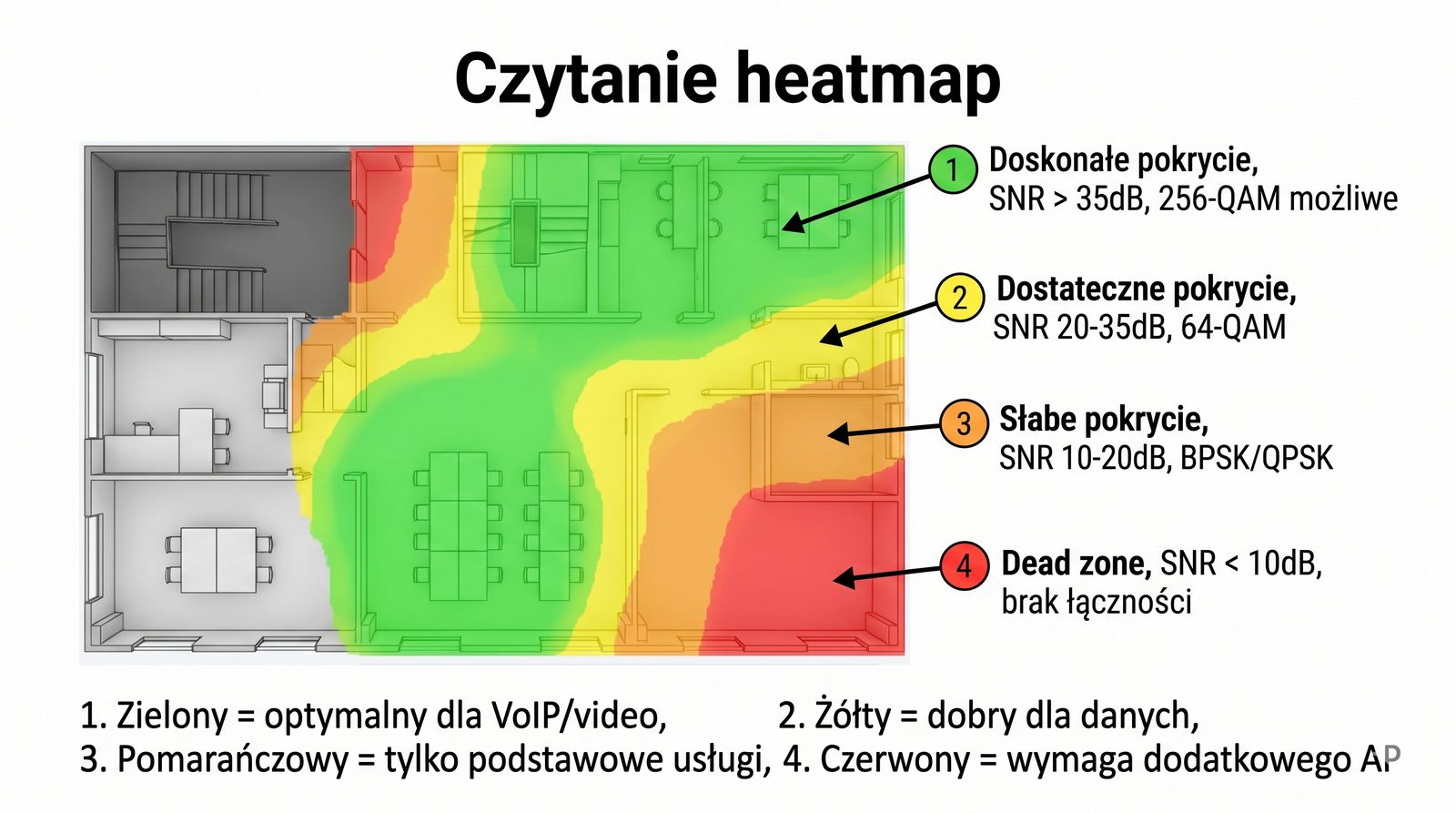

Interpretacja heatmapy wymaga zrozumienia skali kolorów i progów sygnału, które mają bezpośrednie przełożenie na jakość usług sieciowych. Wartość -67 dBm jest powszechnie przyjętym minimum dla aplikacji czasu rzeczywistego, takich jak VoIP, podczas gdy dla zwykłego przeglądania stron internetowych wystarczający może być sygnał na poziomie -75 dBm.

Analizując heatmapę, należy zwrócić szczególną uwagę na obszary przejściowe między strefami pokrycia poszczególnych punktów dostępowych, ponieważ to właśnie tam występują kluczowe zjawiska wpływające na roaming. Jeśli w pewnych miejscach sygnał z dwóch AP jest zbliżony, klient może oscylować między nimi, co prowadzi do niestabilności połączenia i zwiększonego dżitteru.

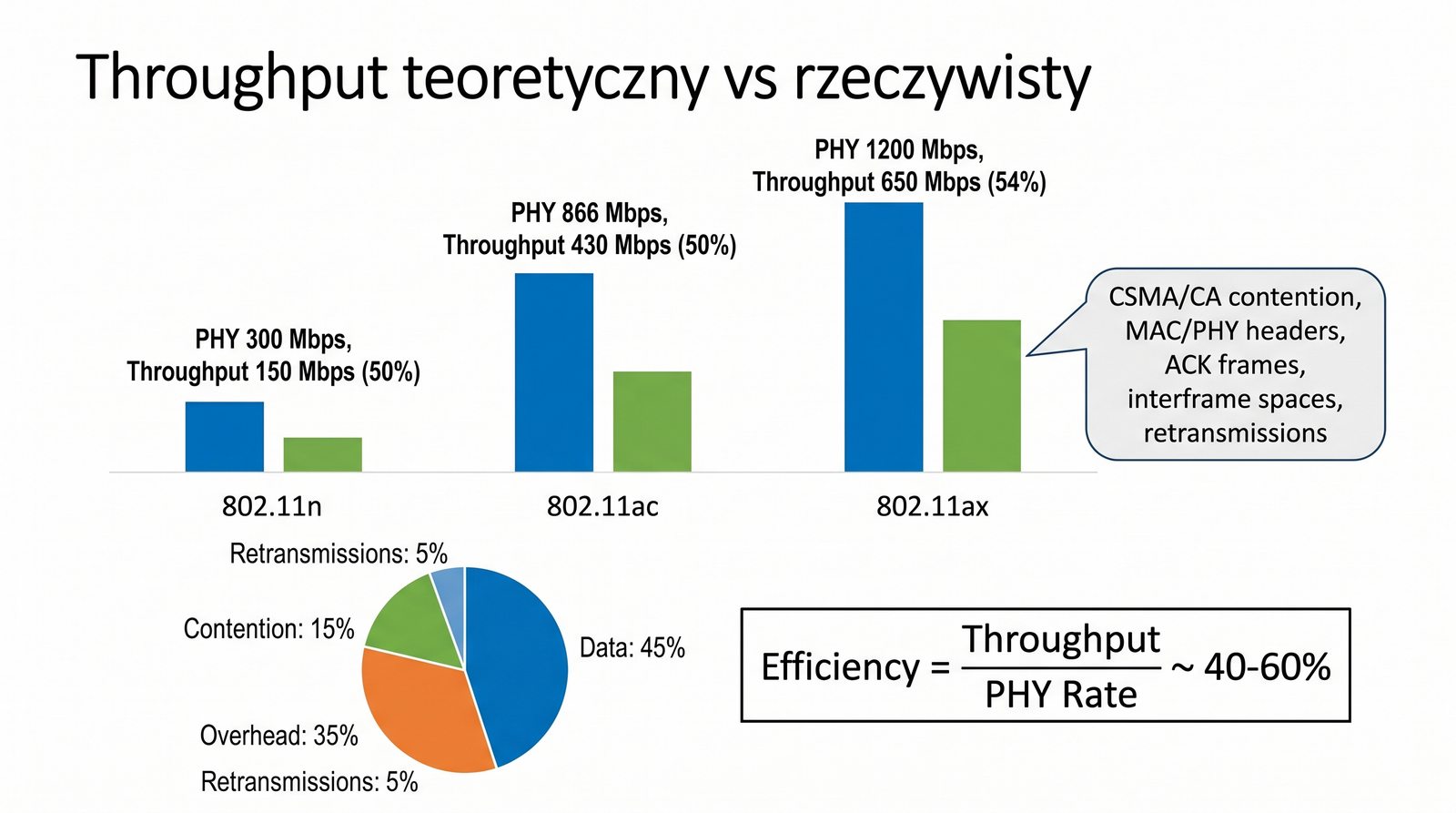

Przepustowość teoretyczna (PHY rate), podawana przez producentów sprzętu, jest wartością osiągalną wyłącznie w idealnych warunkach laboratoryjnych, bez przeszkód, interferencji i przy minimalnym obciążeniu sieci. W rzeczywistych wdrożeniach użytkownik może liczyć na przepustowość stanowiącą zaledwie 40–60% wartości deklarowanej, co wynika z narzutów protokołów TCP/IP i 802.11 MAC oraz mechanizmu CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance).

Zrozumienie różnicy między PHY rate a throughput ma kluczowe znaczenie przy planowaniu przepustowości sieci dla konkretnych zastosowań. Na przykład, jeśli aplikacja wymaga 50 Mb/s rzeczywistej przepustowości dla strumienia wideo 4K, PHY rate na poziomie co najmniej 120 Mb/s jest niezbędny, aby po uwzględnieniu strat overheadu i rywalizacji o medium uzyskać wymaganą wydajność.

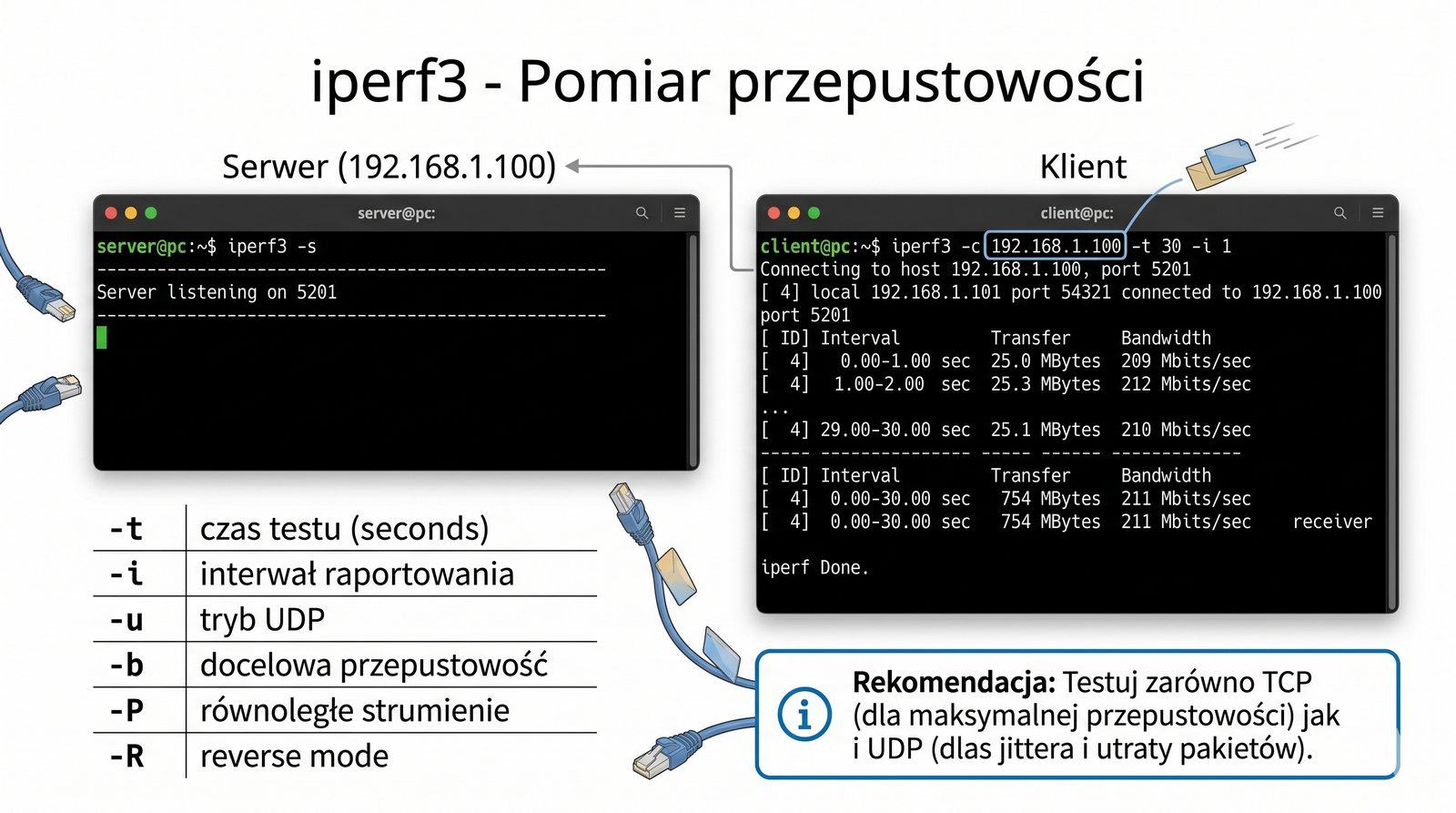

Iperf3 jest niezwykle wszechstronnym narzędziem do pomiaru przepustowości sieci, działającym w architekturze klient-serwer. W przypadku testów TCP iperf3 mierzy maksymalną przepustowość, jaką może osiągnąć połączenie, uwzględniając mechanizmy kontroli przeciążenia (congestion control) stosu TCP. Dla testów UDP iperf3 pozwala na kontrolowanie szybkości nadawania i pomiar dżitteru oraz straty pakietów.

W środowisku WLAN szczególnie przydatna jest opcja równoległych strumieni (-P), która symuluje obciążenie generowane przez wielu klientów, oraz tryb odwrócony (-R), pozwalający na pomiar przepustowości w kierunku pobierania (download). Warto pamiętać, że wynik testu iperf w WLAN może się znacząco różnić w zależności od pory dnia i aktualnego obciążenia sieci innymi użytkownikami.

Testowanie WLAN z wykorzystaniem iperf pozwala na skorelowanie rzeczywistej przepustowości z odległością od punktu dostępowego i liczbą przeszkód na drodze sygnału. Wyniki pokazują, że już jedna ściana może zredukować przepustowość o ponad połowę, a dwie ściany – o około 75% w stosunku do wartości uzyskiwanych w bezpośrednim sąsiedztwie AP.

Wykonując testy w różnych lokalizacjach, warto dokumentować nie tylko wyniki iperf, ale także aktualny PHY rate odczytywany z karty sieciowej, RSSI oraz SNR. Pozwala to na stworzenie pełnej mapy wydajności sieci i identyfikację punktów, w których spadek przepustowości wynika nie tylko ze słabego sygnału, ale także z interferencji lub rywalizacji o medium.

Test UDP z iperf jest szczególnie przydatny w diagnostyce aplikacji czasu rzeczywistego, ponieważ dostarcza informacji o dżitterze i stracie pakietów, których nie można uzyskać z testów TCP. Dżitter, czyli zmienność opóźnienia, ma kluczowe znaczenie dla jakości transmisji VoIP – jeśli przekracza 5 ms, rozmowa staje się zniekształcona i trudna do zrozumienia.

Strata pakietów na poziomie powyżej 1% jest zwykle niedopuszczalna dla aplikacji czasu rzeczywistego i wymaga interwencji. W diagnostyce WLAN warto wykonać test UDP z różnymi szybkościami nadawania, aby znaleźć punkt, w którym sieć zaczyna gubić pakiety, co pozwala na określenie rzeczywistej pojemności łącza w danych warunkach.

Połączenie iperf z heatmapą w Ekahau Pro stanowi najbardziej zaawansowaną metodę oceny wydajności sieci WLAN, ponieważ łączy informacje o pokryciu sygnałem z rzeczywistą przepustowością mierzoną w każdym punkcie. Dzięki temu można jednoznacznie stwierdzić, czy słaba wydajność w danym obszarze wynika z niedostatecznego sygnału, czy z innych czynników, takich jak interferencje czy przeciążenie AP.

Skrypt bash zaprezentowany na slajdzie to przykład automatyzacji pomiarów, która może być stosowana w prostszych scenariuszach, gdy nie mamy dostępu do profesjonalnych narzędzi. Wyniki w formacie JSON można później analizować za pomocą Pythona lub innych narzędzi do przetwarzania danych i łączyć z informacjami o lokalizacji.

Antena jest kluczowym elementem każdego systemu WLAN, ponieważ to od jej parametrów zależy, jak efektywnie moc nadajnika zostanie wypromieniowana w przestrzeń. Wybór odpowiedniej anteny ma bezpośredni wpływ na zasięg, kierunkowość i jakość połączenia, a nieprawidłowy dobór może sprawić, że nawet najlepszy punkt dostępowy nie zapewni satysfakcjonującego pokrycia.

Impedancja anten WLAN wynosi standardowo 50 omów, co jest zgodne z impedancją kabli koncentrycznych używanych do podłączenia anten zewnętrznych. Współczynnik fali stojącej (VSWR) określa stopień dopasowania impedancyjnego – im bliższy jedności, tym więcej mocy jest wypromieniowywane, a nie odbijane z powrotem do nadajnika, co mogłoby go uszkodzić.

Antena wszechkierunkowa (omni) jest najczęściej spotykanym typem anteny w fabrycznych punktach dostępowych przeznaczonych do użytku w domach i małych biurach. Jej charakterystyka promieniowania w płaszczyźnie poziomej jest kołowa, co oznacza, że sygnał jest emitowany jednakowo we wszystkich kierunkach, natomiast w płaszczyźnie pionowej wiązka jest spłaszczona, przypominając kształtem pączka (toroid).

Przy wyborze anteny omni należy pamiętać, że wyższy zysk energetyczny (dBi) powoduje większe spłaszczenie charakterystyki pionowej, co może skutkować słabszym pokryciem bezpośrednio pod i nad anteną. W praktyce oznacza to, że antena o zysku 2 dBi zapewnia lepsze pokrycie w pionie niż antena o zysku 5 dBi, choć jej zasięg w poziomie jest mniejszy.

Antena kierunkowa panelowa znajduje zastosowanie wszędzie tam, gdzie potrzebujemy skoncentrować energię sygnału w określonym kierunku, kosztem pokrycia pozostałych obszarów. Typowe zastosowania to pokrycie długich korytarzy, hal magazynowych, sal konferencyjnych oraz łączy punkt-punkt między budynkami, gdzie nie ma możliwości poprowadzenia kabla.

Szerokość wiązki anteny panelowej jest podawana jako kąt połowy mocy (HPBW – Half Power Beam Width), który dla typowych anten WLAN wynosi od 30 do 90 stopni. Im węższa wiązka, tym wyższy zysk energetyczny, ale większe ryzyko, że przy nieprecyzyjnym ustawieniu anteny cel znajdzie się poza głównym płatem promieniowania, co drastycznie obniży jakość połączenia.

Antena Yagi-Uda, nazywana potocznie Yagi, jest konstrukcją składającą się z jednego elementu aktywnego (dipola) oraz kilku elementów pasywnych – reflektora z tyłu i direktorów z przodu. Taka budowa pozwala na uzyskanie bardzo wysokiego zysku energetycznego przy stosunkowo niewielkich rozmiarach, co czyni ją popularnym wyborem w łączach mostowych na duże odległości.

Ze względu na bardzo wąską wiązkę promieniowania (15–30 stopni), antena Yagi wymaga precyzyjnego ustawienia i stabilnego zamocowania, ponieważ nawet niewielkie odchylenie od kierunku na antenę docelową może spowodować całkowitą utratę sygnału. W praktyce WISP (Wireless Internet Service Providers) stosują anteny Yagi do dostarczania internetu na odległości do kilkunastu kilometrów, łącząc je z punktami dostępowymi pracującymi w trybie mostu.

Zysk energetyczny anteny wyrażony w dBi jest wartością logarytmiczną, co oznacza, że wzrost o 3 dBi odpowiada podwojeniu mocy efektywnej w danym kierunku. Na przykład antena o zysku 6 dBi emituje w kierunku głównej wiązki czterokrotnie więcej energii niż antena izotropowa (0 dBi), co przekłada się na odpowiednio większy zasięg w tym kierunku.

Należy pamiętać, że zysk anteny nie jest wzmocnieniem mocy w sensie energetycznym – antena nie dodaje energii, a jedynie skupia ją w wybranym kierunku, kosztem innych kierunków. Dlatego zmiana anteny z omni na kierunkową zwiększa zasięg w jednym kierunku, ale jednocześnie zmniejsza go lub całkowicie eliminuje w pozostałych, co należy uwzględnić przy projektowaniu sieci.

Obliczenie EIRP (Equivalent Isotropically Radiated Power) jest kluczowe dla zachowania zgodności z regulacjami prawnymi, które w Unii Europejskiej ograniczają moc wypromieniowaną w paśmie 2,4 GHz do 20 dBm (100 mW) dla większości zastosowań. Wzór EIRP = P_tx + G_ant - L_kabel pokazuje, że zysk anteny dodaje się do mocy nadajnika, dlatego wymiana anteny na model o wyższym dBi wymaga odpowiedniego zmniejszenia mocy nadajnika.

W praktyce wiele nowoczesnych punktów dostępowych obsługuje funkcję TPC (Transmit Power Control), która automatycznie dostosowuje moc nadawczą do warunków sieciowych i wymogów regulacyjnych. Warto jednak samodzielnie zweryfikować ustawienia, szczególnie w przypadku używania zewnętrznych anten o wysokim zysku, aby przypadkowo nie przekroczyć dopuszczalnych limitów EIRP, co grozi karami i zakłóceniami innych systemów radiowych.

Polaryzacja fali elektromagnetycznej jest jednym z kluczowych parametrów wpływających na jakość łącza radiowego, a jej zrozumienie jest istotne przy projektowaniu i optymalizacji sieci WLAN. Standardowo w sieciach bezprzewodowych stosuje się polaryzację liniową pionową, co oznacza, że pole elektryczne fali oscyluje w płaszczyźnie pionowej względem powierzchni ziemi.

Strata polaryzacyjna występuje, gdy nadajnik i odbiornik pracują z różnymi polaryzacjami. Przykładowo, jeśli punkt dostępowy ma antenę o polaryzacji pionowej, a klient trzyma laptop z anteną ułożoną poziomo, strata może wynieść od 3 do nawet 20 dB, co znacząco pogarsza jakość połączenia. Dlatego w praktyce inżynierskiej dąży się do zachowania jednolitej polaryzacji we wszystkich urządzeniach sieci.

Polaryzacja kołowa (CP – Circular Polarization) zyskuje na znaczeniu w nowoczesnych sieciach WLAN, szczególnie w środowiskach o silnym zjawisku wielodrożności (multipath). W odróżnieniu od polaryzacji liniowej, gdzie pole elektryczne oscyluje w jednej płaszczyźnie, w polaryzacji kołowej wektor pola elektrycznego obraca się, tworząc spiralę, co sprawia, że fala zachowuje swoją polaryzację nawet po odbiciach od ścian i przeszkód.

Anteny dual-polarized, łączące polaryzację liniową pod kątem +45 i -45 stopni, są powszechnie stosowane w systemach MIMO, ponieważ pozwalają na lepsze rozróżnienie strumieni przestrzennych w odbiorniku. Dzięki temu możliwe jest osiągnięcie wyższych przepustowości bez konieczności zwiększania liczby anten fizycznych, co ma szczególne znaczenie w kompaktowych urządzeniach klienckich.

Technologia MIMO (Multiple-Input Multiple-Output) stanowi jeden z najważniejszych przełomów w dziedzinie sieci bezprzewodowych, ponieważ pozwala na zwiększenie przepustowości bez konieczności rozszerzania pasma częstotliwości. Wykorzystuje ona zjawisko wielodrożności do przekazywania wielu niezależnych strumieni danych przez tę samą przestrzeń radiową, co byłoby niemożliwe w przypadku pojedynczej anteny.

Liczba strumieni przestrzennych (spatial streams) jest ograniczona przez minimalną liczbę anten po stronie nadawczej i odbiorczej. Na przykład w konfiguracji 2x2 MIMO możliwe są maksymalnie 2 strumienie, ale tylko wtedy, gdy kanał radiowy ma wystarczającą różnorodność (rich multipath), aby odbiornik mógł rozdzielić strumienie. W czystym środowisku, bez odbić, MIMO nie działa efektywnie, ponieważ wszystkie strumienie docierają do odbiornika tą samą drogą.

Liczba strumieni przestrzennych dostępnych w danym standardzie Wi-Fi bezpośrednio przekłada się na maksymalną teoretyczną przepustowość warstwy fizycznej. W standardzie 802.11n (Wi-Fi 4) maksymalnie 4 strumienie dają łącznie 600 Mb/s przy szerokości kanału 40 MHz, podczas gdy 802.11ac (Wi-Fi 5) z 8 strumieniami i kanałem 80 MHz osiąga 3,47 Gb/s, a 802.11ax (Wi-Fi 6) z 8 strumieniami i kanałem 160 MHz – aż 9,6 Gb/s.

W praktyce klienci rzadko wykorzystują więcej niż 2 strumienie ze względu na ograniczenia liczby anten w urządzeniach mobilnych. Smartfony i tablety mają zazwyczaj 1–2 anteny, podczas gdy laptop klasy biznesowej może mieć 3. Dlatego nawet jeśli punkt dostępowy obsługuje 8 strumieni, klient uzyska przepustowość odpowiadającą liczbie swoich anten, a pozostałe strumienie mogą być wykorzystane do obsługi innych klientów dzięki MU-MIMO.

MU-MIMO (Multi-User MIMO) to technologia wprowadzona w standardzie 802.11ac Wave 2, która umożliwia punktowi dostępowemu jednoczesną transmisję do wielu klientów zamiast obsługiwania ich pojedynczo (SU-MIMO). Dzięki temu znacząco wzrasta efektywność wykorzystania kanału radiowego w sieciach o dużej liczbie klientów, ponieważ AP może w tym samym czasie wysyłać dane do kilku urządzeń na różnych strumieniach przestrzennych.

Aby MU-MIMO działało prawidłowo, zarówno punkt dostępowy, jak i klienci muszą obsługiwać tę technologię. W praktyce starsze urządzenia działające w standardzie 802.11n lub 802.11ac Wave 1 nie obsługują MU-MIMO i będą obsługiwane sekwencyjnie, co może ograniczać korzyści z posiadania zaawansowanego AP. Pomiary pokazują, że w sieci z mieszanką klientów MU-MIMO i starszych urządzeń wzrost wydajności może wynosić od 30% do 100% w zależności od proporcji klientów.

Prawidłowe rozmieszczenie anten w systemie MIMO ma kluczowe znaczenie dla osiągnięcia deklarowanej wydajności. Minimalna odległość między antenami powinna wynosić połowę długości fali, aby zapewnić wystarczającą niezależność kanałów dla poszczególnych strumieni. Dla pasma 2,4 GHz oznacza to odstęp co najmniej 6,25 cm, a dla pasma 5 GHz – około 3 cm.

W praktyce projektanci często stosują anteny dual-polarized, które łączą dwie polaryzację (+45 i -45 stopni) w jednej obudowie, co pozwala na uzyskanie dwóch strumieni przestrzennych bez konieczności fizycznego rozsuwania anten. Rozwiązanie to jest szczególnie popularne w punktach dostępowych o kompaktowej konstrukcji, gdzie miejsca na umieszczenie wielu anten jest ograniczone, a wymagana jest obsługa 4×4 MIMO lub wyższa.

Beamforming (kształtowanie wiązki) to zaawansowana technika, która pozwala punktowi dostępowemu na skupienie energii sygnału w kierunku konkretnego klienta, zamiast emitowania jej równomiernie we wszystkich kierunkach. Osiąga się to przez odpowiednie fazowe przesunięcie sygnałów nadawanych z poszczególnych anten, co powoduje ich konstruktywną interferencję w punkcie docelowym.

W standardzie 802.11ac/ax beamforming jest realizowany w sposób jawny (explicit), co oznacza, że AP wymaga informacji zwrotnej od klienta o charakterystyce kanału, aby precyzyjnie dostroić fazę sygnałów. Zysk z beamformingu może wynosić od 3 do 6 dB, co przekłada się na poprawę SNR i umożliwia stosowanie wyższych modulacji (np. 256-QAM zamiast 64-QAM) przy tej samej odległości od AP.

Poziom Noise Floor (tła szumowego) ma bezpośredni wpływ na jakość transmisji WLAN, ponieważ im wyższy szum, tym gorszy stosunek sygnału do szumu (SNR) przy tej samej mocy odebranej. W paśmie 2,4 GHz Noise Floor jest zwykle najwyższy ze względu na powszechne występowanie zakłóceń od urządzeń nie-Wi-Fi, takich jak kuchenki mikrofalowe, telefony bezprzewodowe DECT, Bluetooth i nadajniki ZigBee.

Pomiar Noise Floor za pomocą analizatora widma lub narzędzia Wi-Fi Analyzer pozwala na ocenę, które pasmo będzie bardziej odpowiednie dla danej instalacji. Jeśli w paśmie 2,4 GHz Noise Floor wynosi -80 dBm lub więcej, a sygnał AP jest na poziomie -65 dBm, SNR wynosi zaledwie 15 dB, co pozwala co najwyżej na modulację 64-QAM i przepustowość znacznie niższą od teoretycznej. W takiej sytuacji silnie zalecane jest przejście na pasmo 5 lub 6 GHz.

Przed przystąpieniem do projektowania sieci WLAN należy dokładnie określić wymagania biznesowe i techniczne, ponieważ każda aplikacja ma inne potrzeby w zakresie przepustowości, opóźnienia i niezawodności. Aplikacje biurowe, takie jak poczta elektroniczna i przeglądanie stron WWW, wymagają zaledwie 100–500 kb/s na użytkownika, podczas gdy strumieniowanie wideo 4K potrzebuje 25 Mb/s na każde urządzenie, a wideokonferencje HD – około 5 Mb/s.

Przy wyliczaniu zapotrzebowania na przepustowość należy uwzględnić nie tylko średnie zużycie, ale również piki obciążenia, które mogą występować podczas jednoczesnego uruchamiania aplikacji przez wielu użytkowników. Dobrą praktyką jest przyjęcie współczynnika nadsubskrypcji (oversubscription ratio) na poziomie 5:1 dla ruchu biurowego i 2:1 dla aplikacji multimedialnych, co zapewnia odpowiedni margines bezpieczeństwa.

Określenie wymaganej liczby punktów dostępowych dla danego obszaru wymaga uwzględnienia wielu czynników, takich jak rodzaj i grubość ścian, wysokość pomieszczeń, rodzaj zastosowanych anten oraz wymagany minimalny poziom sygnału. Metoda uproszczona zakładająca 1 AP na 100–200 m² w biurze jest dobrym punktem wyjścia, ale w praktyce konieczna jest dokładniejsza analiza z wykorzystaniem narzędzi do symulacji propagacji.

Obliczenie dopuszczalnej straty na drodze sygnału (link budget) pozwala na oszacowanie maksymalnego zasięgu AP przy danych warunkach. Jeśli po odjęciu strat na ściany od dopuszczalnej tłumienności całkowitej otrzymujemy ujemną wartość oznacza to, że sygnał nie dotrze do celu i konieczne jest dodanie kolejnego AP lub zastosowanie anteny o wyższym zysku. Dla pasma 5 GHz zasięg w budynku biurowym wynosi zwykle 10–20 metrów, podczas gdy dla 2,4 GHz może sięgać 20–40 metrów.

Prawidłowe umiejscowienie punktu dostępowego ma ogromny wpływ na jakość pokrycia i wydajność sieci WLAN. Najlepszym miejscem dla AP jest sufit lub ściana na wysokości co najmniej 2,5 metra, ponieważ fale radiowe rozchodzą się wówczas nad przeszkodami, takimi jak meble, ścianki działowe czy ludzie. Umieszczenie AP na podłodze lub za monitorem powoduje, że sygnał jest blokowany przez metalowe elementy i ciało użytkownika, co drastycznie obniża zasięg.

Szczególnie ważne jest unikanie umieszczania AP w pobliżu metalowych szaf, central wentylacyjnych, wind i innych dużych metalowych obiektów, które powodują odbicia i tłumienie sygnału. W przypadku montażu na suficie antena omni powinna być skierowana w dół, co zapewnia optymalne pokrycie pomieszczenia znajdującego się poniżej. W korytarzach lepiej sprawdzają się anteny panelowe zamontowane na ścianach i skierowane wzdłuż korytarza.

Roaming w sieci WLAN polega na płynnym przełączaniu się klienta między sąsiednimi punktami dostępowymi podczas przemieszczania się, bez zauważalnej przerwy w transmisji. Aby roaming działał prawidłowo, strefy pokrycia poszczególnych AP muszą nakładać się na siebie w stopniu wystarczającym, aby klient zawsze miał do dyspozycji co najmniej jeden AP z sygnałem nie gorszym niż -67 dBm.

Różnica mocy sygnału między sąsiednimi AP nie powinna przekraczać 6 dB, ponieważ w przeciwnym razie klient może nie zdecydować się na przełączenie do słabszego AP, nawet jeśli silniejszy AP jest już przeciążony. Zjawisko to, znane jako sticky client, jest jednym z najczęstszych problemów w źle zaprojektowanych sieciach WLAN i prowadzi do nierównomiernego obciążenia punktów dostępowych i degradacji wydajności dla wszystkich użytkowników.

Transmit Power Control (TPC) to mechanizm umożliwiający dostosowanie mocy nadawczej punktu dostępowego do warunków sieciowych i wymogów regulacyjnych. W gęstych sieciach, gdzie odległość między AP jest niewielka, zbyt wysoka moc powoduje wzajemne zakłócenia (co-channel interference) i utrudnia klientom transmisję, ponieważ muszą rywalizować o dostęp do medium z większą liczbą urządzeń.

Optymalne ustawienie mocy zależy od gęstości rozmieszczenia AP i rodzaju pomieszczeń. W biurze z AP co 15–20 metrów zaleca się moc 10–15 dBm w paśmie 5 GHz i 5–10 dBm w paśmie 2,4 GHz. W otwartych przestrzeniach, takich jak hale konferencyjne, można zastosować wyższą moc, ale zawsze warto wykonać pomiar i sprawdzić, czy nie występują problemy z nadmiernym nakładaniem się sygnałów sąsiednich AP.

Strategia przydziału kanałów w sieci WLAN ma kluczowe znaczenie dla uniknięcia interferencji współkanałowych (CCI) i sąsiedniokanałowych (ACI). W paśmie 2,4 GHz dostępne są tylko trzy nienakładające się kanały (1, 6, 11 w Ameryce Północnej; 1, 7, 13 w Europie), co przy większej liczbie AP wymusza ponowne wykorzystanie tych samych kanałów w odpowiedniej odległości.

Dla pasma 5 GHz sytuacja jest znacznie korzystniejsza, ponieważ dostępnych jest kilkanaście nienakładających się kanałów o szerokości 20 MHz, które można łączyć w szersze kanały 40, 80 lub 160 MHz. W praktyce warto korzystać z kanałów UNII-1 (36–48) i UNII-3 (149–165) ze względu na brak wymogu DFS (Dynamic Frequency Selection), który może powodować opóźnienia przy wykrywaniu radarów i zmianie kanału. Automatyczne systemy zarządzania zasobami radiowymi (RRM), dostępne w kontrolerach Cisco i Aruba, mogą znacząco uprościć proces planowania kanałów.

Band Steering to funkcja implementowana w punktach dostępowych i kontrolerach WLAN, której celem jest zachęcanie klientów obsługujących pasmo 5 GHz do korzystania właśnie z niego, zamiast domyślnie łączyć się przez pasmo 2,4 GHz. Działanie polega na opóźnianiu lub ignorowaniu ramek Probe Request wysyłanych przez klienta w paśmie 2,4 GHz, podczas gdy ramki w paśmie 5 GHz są obsługiwane normalnie, co zmusza klienta do wyboru szybszego pasma.

Korzyści z band steering są znaczące: odciążenie przeciążonego pasma 2,4 GHz, wyższa przepustowość dla klientów na 5 GHz, mniejsza liczba interferencji oraz lepsze wykorzystanie dostępnych kanałów. Warto jednak pamiętać, że niektóre starsze urządzenia klienckie mogą mieć problemy z band steeringiem i wymagają ręcznej konfiguracji lub wyłączenia tej funkcji dla konkretnych klientów.

Pomiar czasu roamingu jest niezbędny do oceny, czy sieć WLAN nadaje się do obsługi aplikacji czasu rzeczywistego, takich jak VoIP (Voice over IP) czy wideokonferencje. Dla tych zastosowań przerwa w transmisji podczas przełączania między AP nie powinna przekraczać 50 ms, ponieważ dłuższe przerwy są zauważalne jako trzaski, zamrożenie obrazu lub zerwanie połączenia.

Najprostszą metodą pomiaru czasu roamingu jest wykonanie ciągłego pingu podczas przemieszczania się między strefami pokrycia różnych AP. Przerwa w sekwencji odpowiedzi ping odpowiada czasowi roamingu. W profesjonalnych narzędziach, takich jak Ekahau Pro z Sidekick, pomiar roamingu jest zautomatyzowany i dostarcza szczegółowych statystyk dla każdego przełączania, wraz z informacją o BSSID źródłowym i docelowym.

Standard 802.11r, znany również jako Fast Roaming (FT), został opracowany w celu skrócenia czasu potrzebnego na uwierzytelnienie klienta podczas przełączania między punktami dostępowymi w tej samej sieci. Zamiast pełnego handshake 802.1X z serwerem RADIUS, który może trwać 50–300 ms, 802.11r wykorzystuje skróconą wymianę kluczy między AP, co redukuje czas roamingu do 10–30 ms.

Aby 802.11r działał poprawnie, musi być skonfigurowany zarówno na kontrolerze WLAN, jak i na wszystkich klientach. W Wireshark można zweryfikować działanie fast roamingu, filtrując ramki Action (typ 0x0D) i szukając informacji o FT (Fast Transition). Warto pamiętać, że 802.11r wymaga odpowiedniego wsparcia ze strony systemu operacyjnego klienta – Windows, macOS, Android i iOS obsługują go od kilku lat.

Projektowanie sieci WLAN z myślą o urządzeniach IoT (Internet of Things) wymaga uwzględnienia ich specyficznych cech, takich jak słabsze anteny, niższa moc nadawcza i ograniczona moc obliczeniowa. Urządzenia IoT często pracują wyłącznie w paśmie 2,4 GHz i obsługują tylko starsze standardy (802.11n lub nawet 802.11g), co wymaga zachowania kompatybilności wstecznej przy jednoczesnym zapewnieniu wydajności dla nowoczesnych klientów.

W praktyce oznacza to konieczność obniżenia progu minimalnego sygnału do -70 dBm dla urządzeń IoT oraz zwiększenia liczby AP, aby zapewnić odpowiednie pokrycie w paśmie 2,4 GHz. Standard Wi-Fi 6 (802.11ax) wprowadza mechanizm OFDMA (Orthogonal Frequency Division Multiple Access), który pozwala na efektywniejszą obsługę dużej liczby klientów IoT o niskich wymaganiach przepustowościowych poprzez dzielenie kanału na mniejsze jednostki zasobów (Resource Units).

Certyfikacja Wi-Fi Alliance jest dobrowolnym procesem, który potwierdza, że dane urządzenie spełnia wymagania określonego standardu i jest interoperacyjne z innymi certyfikowanymi urządzeniami. Na rynku dostępnych jest wiele punktów dostępowych, które deklarują zgodność z danym standardem, ale nie przeszły pełnej certyfikacji, co może skutkować problemami z kompatybilnością w środowiskach mieszanych.

Wi-Fi Alliance oferuje szereg certyfikatów wykraczających poza podstawową zgodność ze standardem, takich jak Wi-Fi CERTIFIED Passpoint (ułatwiający automatyczne łączenie z hotspotami), WPA3 (najnowszy standard bezpieczeństwa) czy Wi-Fi CERTIFIED EasyMesh (zapewniający interoperacyjność systemów mesh różnych producentów). Przy wyborze sprzętu do profesjonalnych wdrożeń warto upewnić się, że urządzenia posiadają odpowiednie certyfikaty.

Wi-Fi 6 (802.11ax) wnosi istotne zmiany w sposobie zarządzania zasobami radiowymi, które mają bezpośredni wpływ na metodykę pomiarów. Wprowadzenie OFDMA pozwala na jednoczesną obsługę wielu klientów w ramach tego samego kanału, co zmienia tradycyjne podejście do pomiaru przepustowości, ponieważ teraz wielu klientów może transmitować w tym samym czasie na różnych podnośnych.

BSS Coloring to mechanizm, który pozwala klientom odróżnić transmisje własnej sieci od transmisji sąsiednich sieci o tym samym kanale, co redukuje zjawisko CCI (Co-Channel Interference) i poprawia wydajność w gęsto zabudowanych obszarach. Przy pomiarach sieci Wi-Fi 6 należy zwrócić uwagę na wsparcie tych mechanizmów zarówno po stronie AP, jak i klientów, ponieważ sieć może działać w trybie zgodności wstecznej bez wykorzystania nowych funkcji.

Wi-Fi 7 (802.11be) to nadchodzący standard, który ma zrewolucjonizować sieci bezprzewodowe dzięki wykorzystaniu kanałów o szerokości 320 MHz, 16 strumieniom MIMO, modulacji 4096-QAM oraz technologii MLO (Multi-Link Operation). Kanały 320 MHz zajmują jedną czwartą dostępnego pasma w zakresie 6 GHz, co wymaga niezwykle starannego planowania, aby uniknąć interferencji między sąsiednimi sieciami.

MLO pozwala na jednoczesne korzystanie z pasm 2,4 GHz, 5 GHz i 6 GHz, co znacząco zwiększa przepustowość i niezawodność połączenia, ale stawia nowe wyzwania przed narzędziami pomiarowymi. Pomiar wydajności sieci Wi-Fi 7 będzie wymagał analizatorów widma zdolnych do pracy w paśmie 6 GHz oraz kart sieciowych obsługujących MLO i agregację wielu pasm.

Systemy Wi-Fi Mesh różnią się od tradycyjnych sieci WLAN tym, że punkty dostępowe komunikują się między sobą bezprzewodowo (backhaul), zamiast być podłączone kablami do przełącznika sieciowego. Każdy przeskok (hop) między węzłami mesh wprowadza dodatkowe opóźnienie 2–5 ms i zmniejsza przepustowość o około 50%, ponieważ to samo pasmo radiowe jest współdzielone między ruchem klientów a komunikacją między AP.

Pomiar wydajności sieci mesh wymaga osobnego testowania backhaulu (łącz między AP) oraz połączeń klientów z AP. Jeśli backhaul działa w tym samym paśmie co ruch klientów (in-band backhaul), spadek wydajności jest szczególnie odczuwalny. W zaawansowanych systemach mesh stosuje się dedykowane pasmo dla backhaulu (tri-band mesh), co minimalizuje degradację przepustowości dla klientów końcowych.

Weryfikacja pokrycia po instalacji sieci WLAN jest obowiązkowym etapem każdego profesjonalnego wdrożenia, ponieważ pozwala potwierdzić, że sieć działa zgodnie z projektem i spełnia założone wymagania. Pełny audyt powdrożeniowy powinien obejmować zarówno passive survey (weryfikacja pokrycia sygnałem), jak i active survey (testy wydajności z generowaniem ruchu).

Szczególną uwagę należy zwrócić na test roamingu, który często ujawnia problemy niewidoczne na statycznej heatmapie. Warto również sprawdzić, czy wszystkie AP faktycznie pracują na zaplanowanych kanałach i czy ich moc EIRP mieści się w dopuszczalnych granicach regulacyjnych. Wyniki wszystkich testów powinny zostać udokumentowane w raporcie końcowym, który stanowi podstawę do ewentualnych korekt i przyszłych modernizacji.

Wybór odpowiedniego narzędzia do projektowania WLAN zależy od skali projektu, budżetu i wymaganych funkcji. Ekahau Pro (dawniej Ekahau HeatMapper) jest uznawany za standard branżowy i oferuje najbardziej zaawansowane funkcje symulacji predykcyjnej, uwzględniającej materiały budowlane, typy anten i charakterystyki propagacyjne dla różnych pasm.

Dla mniejszych projektów, gdzie budżet na oprogramowanie jest ograniczony, warto rozważyć NetSpot lub UniFi Design Center, które oferują podstawowe funkcje planowania i wizualizacji pokrycia. Niezależnie od wybranego narzędzia, kluczowe jest prawidłowe skalibrowanie wymiarów planu budynku i wprowadzenie rzeczywistych parametrów tłumienia ścian, ponieważ błędy na tym etapie prowadzą do rozbieżności między symulacją a rzeczywistością.

Przedstawiony przykładowy projekt biura o powierzchni 300 m² ilustruje typowe podejście do planowania sieci WLAN dla średniej wielkości organizacji. Rozmieszczenie trzech punktów dostępowych w strategicznych lokalizacjach z wykorzystaniem pasma 5 GHz jako podstawowego zapewnia odpowiednie pokrycie i przepustowość dla 30 użytkowników korzystających z aplikacji biurowych i VoIP.

Wybór kanałów 36, 44 i 149 gwarantuje, że żadne dwa sąsiednie AP nie pracują na tym samym ani nakładającym się kanale, co minimalizuje interferencje współkanałowe. Ustawienie mocy w paśmie 2,4 GHz na poziomie 10 dBm ogranicza zasięg tego pasma i zachęca klientów do korzystania z szybszego pasma 5 GHz, co jest zgodne z zasadą projektowania "high density, low power" zalecaną dla nowoczesnych sieci WLAN.

Znajomość typowych błędów popełnianych przy planowaniu sieci WLAN pozwala ich uniknąć i znacząco podnieść jakość projektowanej infrastruktury. Jednym z najczęstszych błędów jest stosowanie zbyt małej liczby punktów dostępowych o zbyt wysokiej mocy, co prowadzi do powstawania martwych stref przy jednoczesnym nadmiernym nakładaniu się sygnałów w innych obszarach.

Innym częstym problemem jest umieszczanie AP na środku korytarza, co zapewnia doskonałe pokrycie korytarza, ale pozostawia pomieszczenia boczne bez odpowiedniego sygnału. Zapominanie o uwzględnieniu przeszkód, takich jak metalowe regały, windy czy serwerownie, również prowadzi do znaczących różnic między symulacją a rzeczywistym pokryciem. Dlatego tak ważne jest wykonanie pomiarów weryfikacyjnych po instalacji, które potwierdzą poprawność projektu.

Planowanie budżetu na sieć WLAN wymaga uwzględnienia nie tylko kosztów zakupu punktów dostępowych, ale także okablowania strukturalnego, licencji na oprogramowanie do zarządzania, kosztów instalacji oraz ewentualnych audytów zewnętrznych. Przedstawiona tabela kosztów pokazuje, że dla biura o powierzchni 300 m² całkowity koszt profesjonalnej instalacji WLAN może wynieść od 10 000 do 30 000 zł.

Warto pamiętać, że oszczędność na sprzęcie lub instalacji często prowadzi do wyższych kosztów eksploatacyjnych i problemów z wydajnością w przyszłości. Inwestycja w profesjonalne narzędzia do projektowania i pomiarów, takie jak Ekahau Pro, zwraca się w przypadku regularnych wdrożeń, ponieważ pozwala na optymalne wykorzystanie sprzętu i minimalizację kosztownych poprawek po instalacji.

Podsumowując część dotyczącą pomiarów pokrycia WLAN i anten, warto przypomnieć najważniejsze koncepcje, które stanowią fundament wiedzy każdego projektanta i administratora sieci bezprzewodowych. Zrozumienie różnicy między passive a active survey, umiejętność interpretacji heatmap oraz znajomość parametrów anten i ich wpływu na charakterystykę promieniowania są niezbędne do projektowania wydajnych sieci WLAN.

Kluczowym wnioskiem jest to, że pomiary pokrycia to nie tylko ocena siły sygnału, ale kompleksowa analiza wydajności sieci, uwzględniająca przepustowość, opóźnienia, roaming i interferencje. Tylko holistyczne podejście do pomiarów i optymalizacji pozwala na stworzenie sieci WLAN, która spełni wymagania nowoczesnych aplikacji i zapewni satysfakcję użytkowników końcowych.

Warto zapamiętać, że projektowanie sieci WLAN to proces iteracyjny, który wymaga ciągłego monitorowania i dostosowywania do zmieniających się warunków. Zasada 1 AP na 100–200 m² jest dobrym punktem wyjścia, ale ostateczna liczba punktów dostępowych zależy od konkretnych warunków propagacyjnych, liczby użytkowników i wymaganych aplikacji.

Pamiętajmy również, że w nowoczesnych sieciach WLAN kluczowe znaczenie ma nie tylko pokrycie sygnałem, ale także zarządzanie interferencjami, optymalizacja roamingu i wykorzystanie zaawansowanych technologii, takich jak beamforming, MU-MIMO i OFDMA. Systematyczne pomiary i analiza zebranych danych są podstawą ciągłego doskonalenia sieci.

Pytania kontrolne mają na celu utrwalenie najważniejszych pojęć z zakresu pomiarów pokrycia WLAN i anten. Zrozumienie różnicy między anteną omnidirectional a directional, znajomość jednostki dBi oraz umiejętność wyjaśnienia, czym jest zysk energetyczny anteny, stanowią podstawę wiedzy wymaganej przy projektowaniu i optymalizacji sieci bezprzewodowych.

Zachęcamy do samodzielnego sprawdzenia swojej wiedzy i powtórzenia materiału w przypadku trudności z udzieleniem odpowiedzi na którekolwiek z pytań. Praktyczne wykonanie pomiarów we własnym otoczeniu, choćby za pomocą darmowych narzędzi, znacząco ułatwia zrozumienie omawianych zagadnień.

Kolejne pytania kontrolne dotyczą bardziej zaawansowanych zagadnień, takich jak pomiar czasu roamingu i szacowanie wymaganej liczby punktów dostępowych. Umiejętność zaplanowania pomiaru roamingu za pomocą pingu oraz oszacowania liczby AP na podstawie powierzchni i wymaganego poziomu sygnału jest praktyczną kompetencją każdego inżyniera sieciowego.

Zalecamy wykonanie samodzielnego testu roamingu we własnej sieci WLAN, aby zobaczyć w praktyce, jak wygląda przełączanie między AP i jakie są typowe czasy przerw w transmisji. Taki eksperyment pozwoli na lepsze zrozumienie wyzwań związanych z projektowaniem sieci obsługujących aplikacje czasu rzeczywistego.

Pytania dotyczące MU-MIMO i polaryzacji sprawdzają zrozumienie zaawansowanych koncepcji technicznych, które mają istotny wpływ na wydajność nowoczesnych sieci WLAN. MU-MIMO pozwala na jednoczesną obsługę wielu klientów, ale wymaga odpowiedniego sprzętu zarówno po stronie AP, jak i klientów, podczas gdy polaryzacja wpływa na tłumienie sygnału przy niedopasowaniu anten.

Zachęcamy do przeanalizowania specyfikacji własnych urządzeń sieciowych i sprawdzenia, czy obsługują one MU-MIMO, beamforming i inne zaawansowane funkcje. Świadomość możliwości i ograniczeń posiadanego sprzętu pozwala na bardziej efektywne wykorzystanie sieci WLAN w codziennej pracy.

Ostatnie pytania kontrolne dotyczą band steering i typowych wartości Noise Floor w paśmie 2,4 GHz. Band steering jest skutecznym narzędziem do zarządzania obciążeniem pasm, ale jego skuteczność zależy od implementacji i rodzaju klientów. Znajomość typowego poziomu szumów w różnych środowiskach pozwala na szybką ocenę przydatności danego pasma dla planowanej instalacji.

Warto wykonać pomiar Noise Floor we własnym otoczeniu za pomocą darmowego analizatora Wi-Fi, aby zobaczyć, jak bardzo różni się on między pasmami 2,4 GHz i 5 GHz oraz jakie zakłócenia występują w najbliższym sąsiedztwie. Taka praktyczna obserwacja utrwala wiedzę teoretyczną i rozwija umiejętności diagnostyczne.

Zadanie praktyczne polega na samodzielnym wykonaniu passive survey własnego domu lub mieszkania z wykorzystaniem darmowego narzędzia NetSpot lub wersji demo Ekahau. Ćwiczenie to pozwala na praktyczne zastosowanie wiedzy zdobytej podczas prezentacji i rozwija umiejętności w zakresie planowania, wykonywania i interpretacji pomiarów pokrycia WLAN.

Porównanie wyników iperf w punkcie z dobrym i słabym sygnałem unaocznia zależność między poziomem RSSI a rzeczywistą przepustowością oraz pokazuje, jak duży wpływ na wydajność sieci mają warunki propagacyjne. Propozycja zmiany rozmieszczenia AP na podstawie wyników pomiarów rozwija umiejętność optymalnego projektowania sieci WLAN.

Przyszłość pomiarów pokrycia WLAN będzie w dużej mierze kształtowana przez rozwój sztucznej inteligencji i uczenia maszynowego, które umożliwią automatyczne projektowanie optymalnego rozmieszczenia punktów dostępowych na podstawie wymagań biznesowych i charakterystyki budynku. Koncepcja Digital Twin (cyfrowego bliźniaka) pozwoli na symulację zachowania sieci w czasie rzeczywistym i przewidywanie problemów, zanim jeszcze wystąpią.

Automatyczne inspekcje z wykorzystaniem dronów wyposażonych w analizatory widma staną się standardem w przypadku dużych obiektów przemysłowych i magazynowych, gdzie ręczne wykonanie pomiarów jest czasochłonne i kosztowne. Rozwój pasma 6 GHz i standardu Wi-Fi 7 postawi przed projektantami nowe wyzwania związane z propagacją sygnału w wyższych częstotliwościach i koniecznością jeszcze dokładniejszego planowania sieci.

Dziękujemy za zapoznanie się z ósmą częścią cyklu "Pomiary fizyczne – sieci bezprzewodowe", poświęconą pomiarom pokrycia WLAN i antenom. Mamy nadzieję, że zdobyta wiedza okaże się przydatna w praktyce projektowej i administracyjnej oraz ułatwi samodzielne przeprowadzanie pomiarów i optymalizację sieci bezprzewodowych.

W następnej części przejdziemy do zagadnień związanych z pomiarami w sieciach optycznych, w tym rodzajów światłowodów, pomiaru tłumienia z wykorzystaniem reflektometru OTDR, technik splicerowania oraz oceny czystości kanału optycznego. Zachęcamy do wykonania zadań praktycznych zalecanych na końcu prezentacji, ponieważ samodzielne wykonanie pomiarów jest najlepszym sposobem na utrwalenie wiedzy.
