Niniejsza prezentacja stanowi drugą odsłonę cyklu poświęconego fizycznym aspektom sieci LAN, ze szczególnym uwzględnieniem okablowania miedzianego. W tej części koncentrujemy się na kablu skręcanym (twisted pair), który jest najpopularniejszym medium transmisyjnym w sieciach lokalnych na całym świecie. Materiał obejmuje zarówno podstawy budowy skrętki, jak i zaawansowane zagadnienia związane z kategoriami kabli, standardami okablowania strukturalnego oraz narzędziami pomiarowymi.

Wiedza przedstawiona w tej prezentacji jest niezbędna dla każdego administratora sieci, projektanta infrastruktury IT oraz technika instalatora. Zrozumienie parametrów fizycznych okablowania pozwala na świadome projektowanie sieci, skuteczną diagnostykę usterek oraz podejmowanie optymalnych decyzji przy wyborze komponentów do nowych instalacji.

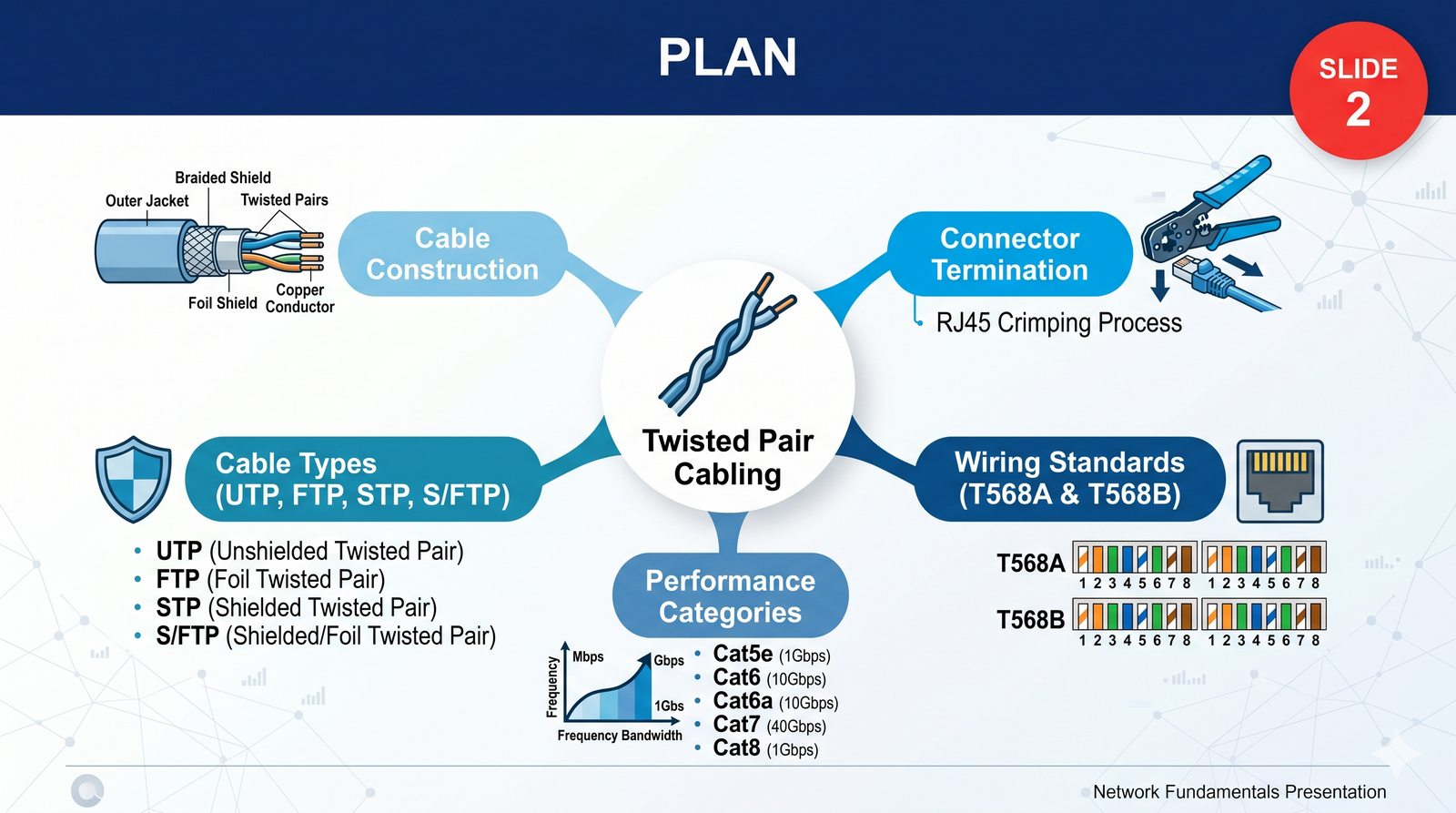

Plan drugiej części prezentacji obejmuje wszystkie kluczowe zagadnienia związane z okablowaniem miedzianym stosowanym w sieciach Ethernet. Kolejność omawianych tematów została zaprojektowana tak, aby stopniowo budować wiedzę od podstaw konstrukcyjnych skrętki, poprzez standardy okablowania, aż po praktyczne umiejętności wykonywania wtyków i testowania gotowych połączeń.

Szczególny nacisk położono na zagadnienia związane z kategoriami kabli oraz standardami T568A i T568B, ponieważ stanowią one fundament poprawnej instalacji okablowania strukturalnego. W dalszej części omówione zostaną również narzędzia instalatorskie, typowe błędy popełniane podczas zaciskania wtyków oraz metody testowania i certyfikacji okablowania.

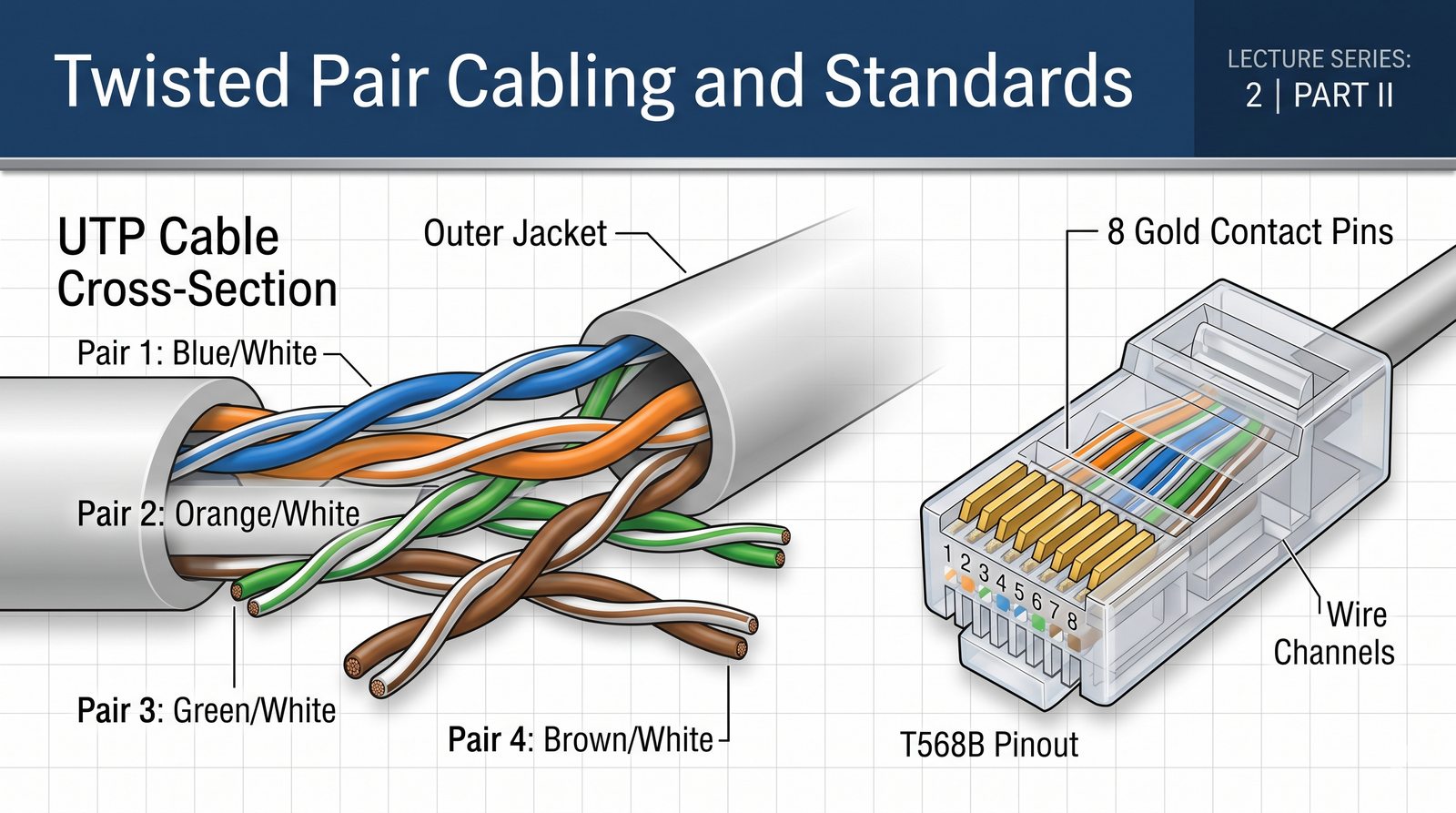

Historia skrętki sięga końca XIX wieku, kiedy to Alexander Graham Bell opatentował skręcanie przewodów jako metodę redukcji zakłóceń w liniach telefonicznych. Rozwiązanie to okazało się niezwykle skuteczne i przetrwało do dziś, stanowiąc podstawę nowoczesnych sieci komputerowych. W latach 90. XX wieku standard 10Base-T (IEEE 802.3i) oficjalnie zaadaptował skrętkę jako medium transmisyjne dla Ethernetu.

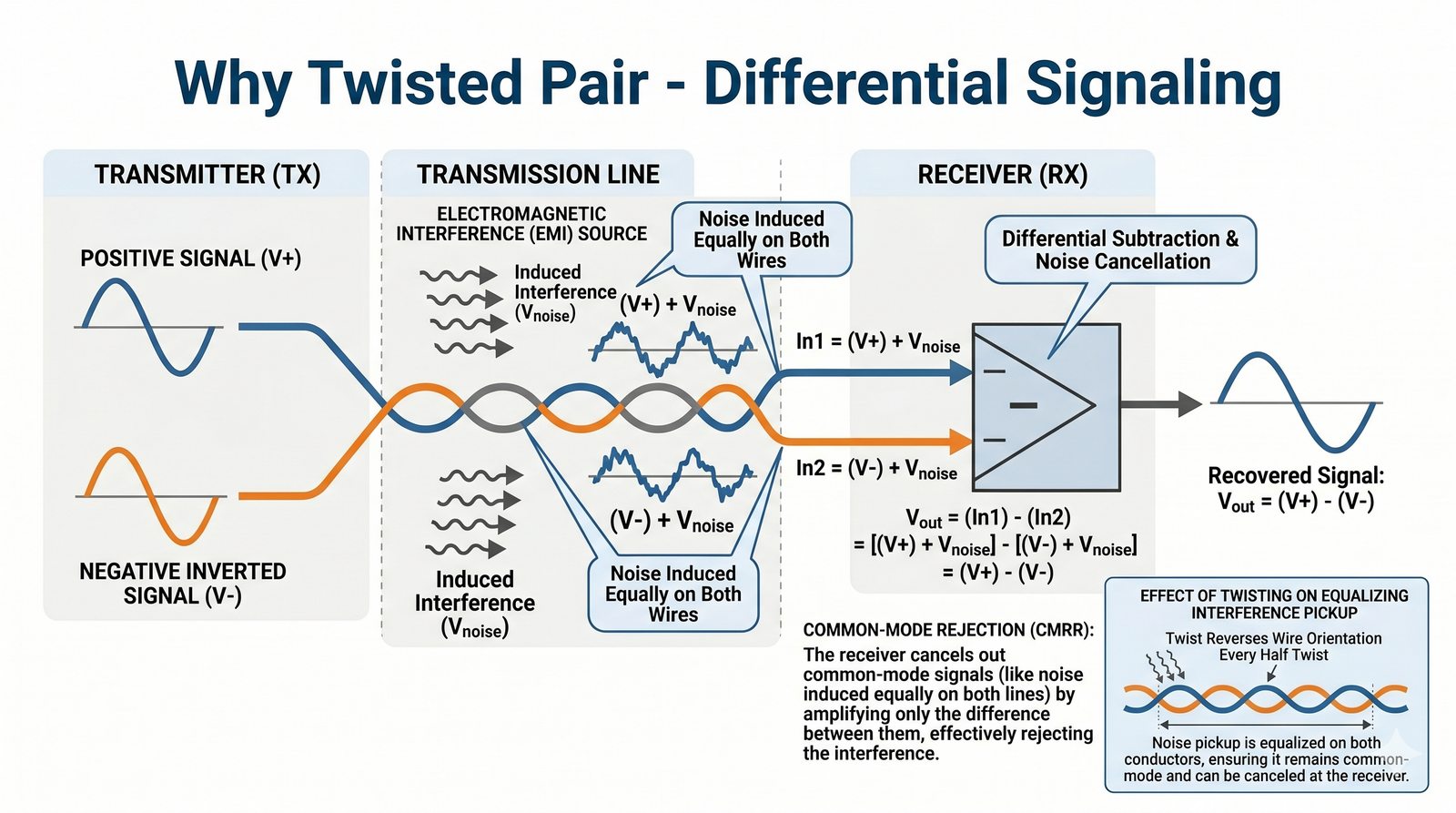

Zasada działania skrętki opiera się na zjawisku redukcji zakłóceń elektromagnetycznych poprzez skręcanie przewodów w pary. Każda para przewodów tworzy obwód, w którym pole elektromagnetyczne generowane przez prąd w jednym przewodzie jest kompensowane przez przeciwnie skierowane pole w drugim przewodzie. Dzięki temu skrętka skutecznie eliminuje zarówno zakłócenia zewnętrzne (EMI), jak i przesłuchy między parami (crosstalk).

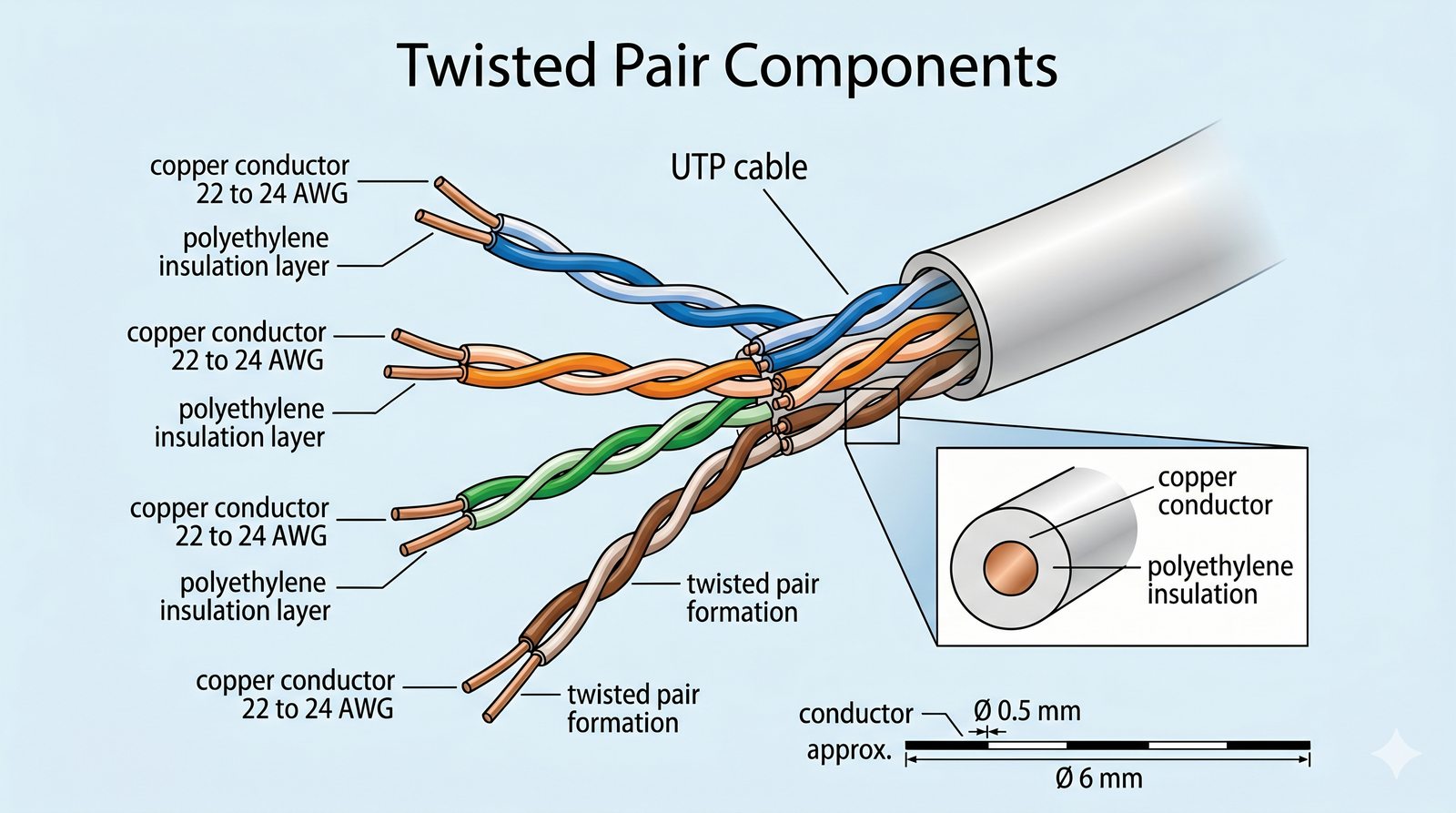

Przewody miedziane w skrętce mają średnicę określaną skalą AWG (American Wire Gauge) – najczęściej AWG 22, 23 lub 24, co odpowiada średnicy od 0,51 mm do 0,64 mm. Czysta miedź (Cu) zapewnia najlepszą przewodność i jest wymagana w instalacjach certyfikowanych. Kable CCA (Copper-Clad Aluminum) są tańsze, ale mają wyższą rezystancję i gorsze parametry transmisyjne, przez co nie są zalecane do profesjonalnych instalacji.

Izolacja każdego przewodu wykonana jest z polietylenu (PE) lub fluoropolimeru (FEP), a jej kolor służy do identyfikacji przynależności do konkretnej pary. W kablach kategorii 6 i wyższych stosuje się dodatkowo krzyżowy wypełniacz (filler), który separuje pary i zmniejsza przesłuchy między nimi. Płaszcz zewnętrzny może być wykonany z PVC (standardowe warunki), LSZH (bezhalogenowy, stosowany w przestrzeniach zamkniętych) lub PE (odporny na wilgoć, stosowany na zewnątrz budynków).

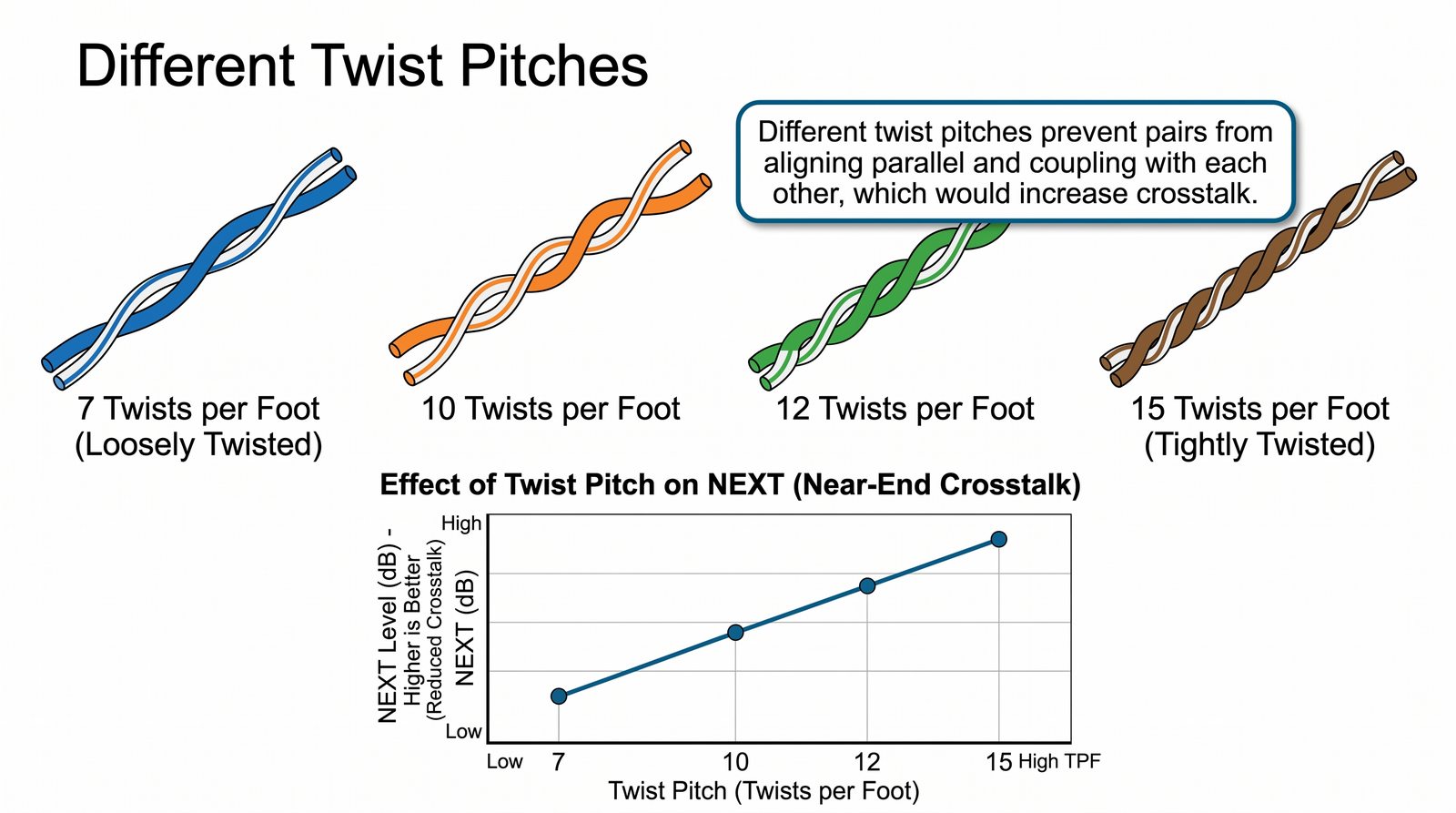

Różnicowanie skoku skrętu (twist rate) dla każdej z czterech par jest celowym zabiegiem konstrukcyjnym, który minimalizuje przesłuchy pomiędzy parami (NEXT – Near End Crosstalk). Gdyby wszystkie pary miały identyczny skok, ich pola elektromagnetyczne wchodziłyby w rezonans, powodując znaczne zakłócenia wzajemne i degradację jakości transmisji. Producenci kabli dobierają skok skrętu tak, aby częstotliwości rezonansowe poszczególnych par były różne.

Typowa długość skoku skrętu dla kabli Cat5e i Cat6 wynosi od 1,2 cm do 2,5 cm, przy czym pary o gęstszym skręcie mają lepsze parametry, ale są droższe w produkcji. Norma TIA-568 wyraźnie określa, że maksymalna długość rozkręconej pary przy wtyku nie może przekraczać 1,3 cm (13 mm) – przekroczenie tej wartości skutkuje pogorszeniem parametrów NEXT i Return Loss, co może uniemożliwić certyfikację kabla.

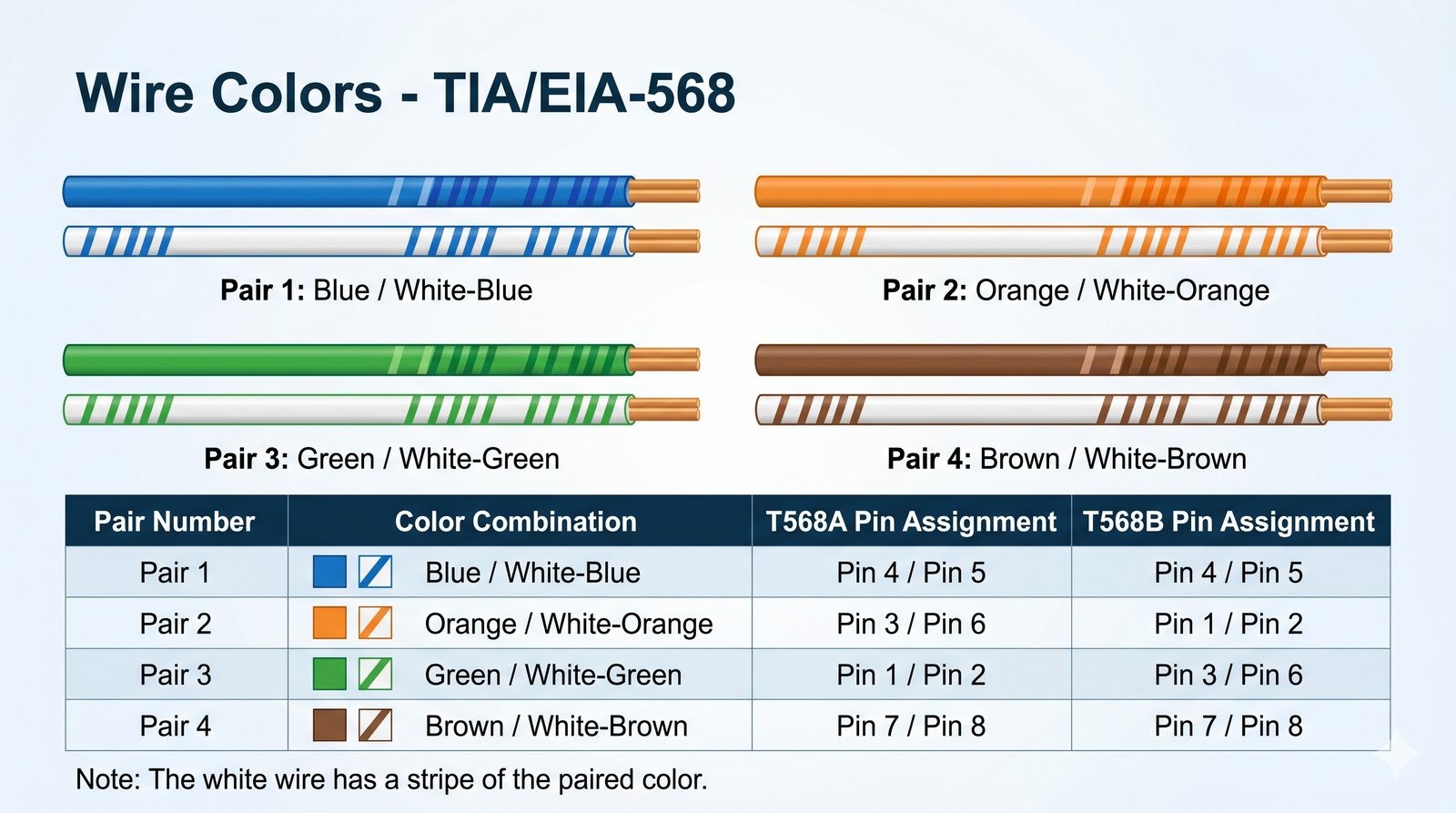

Standard TIA/EIA-568 precyzyjnie definiuje kolorystykę par w skrętce, co zapewnia uniwersalność i kompatybilność kabli różnych producentów. Każda para składa się z przewodu w kolorze jednolitym oraz przewodu w kolorze białym z pasem koloru danej pary (tzw. bicolor). Para 2 (biało-pomarańczowy / pomarańczowy) oraz para 3 (biało-zielony / zielony) są wykorzystywane w standardzie 100Base-TX i 1000Base-T do transmisji i odbioru danych.

Pary 1 i 4 (niebieska i brązowa) są w standardzie 100Base-TX i 1000Base-T nieużywane do transmisji danych, ale znajdują zastosowanie w technologii Power over Ethernet (PoE) do dostarczania zasilania urządzeniom końcowym. W standardzie 10GBase-T wszystkie cztery pary pracują jednocześnie w trybie full-duplex, co wymaga znacznie wyższych parametrów transmisyjnych i lepszego ekranowania.

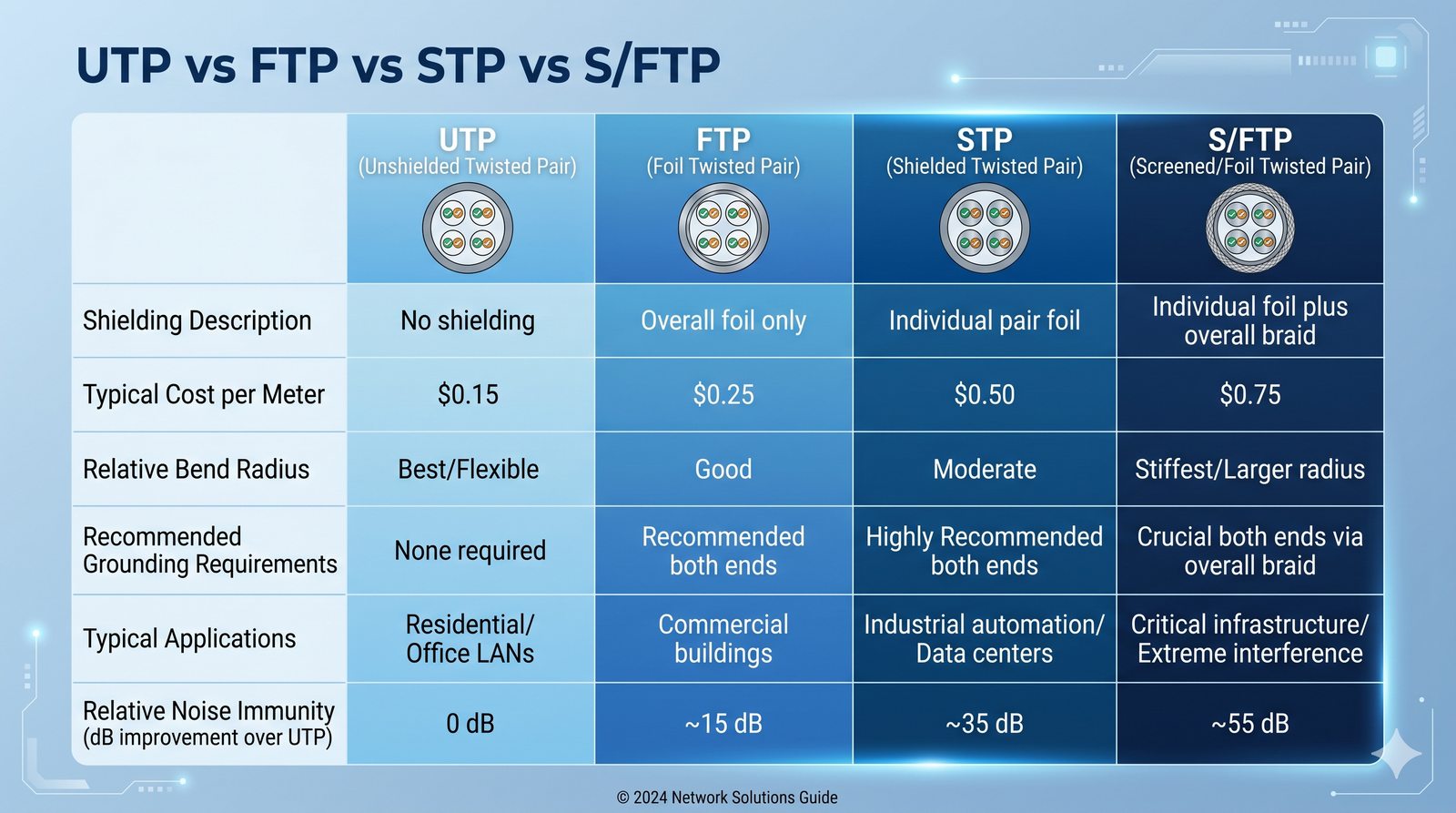

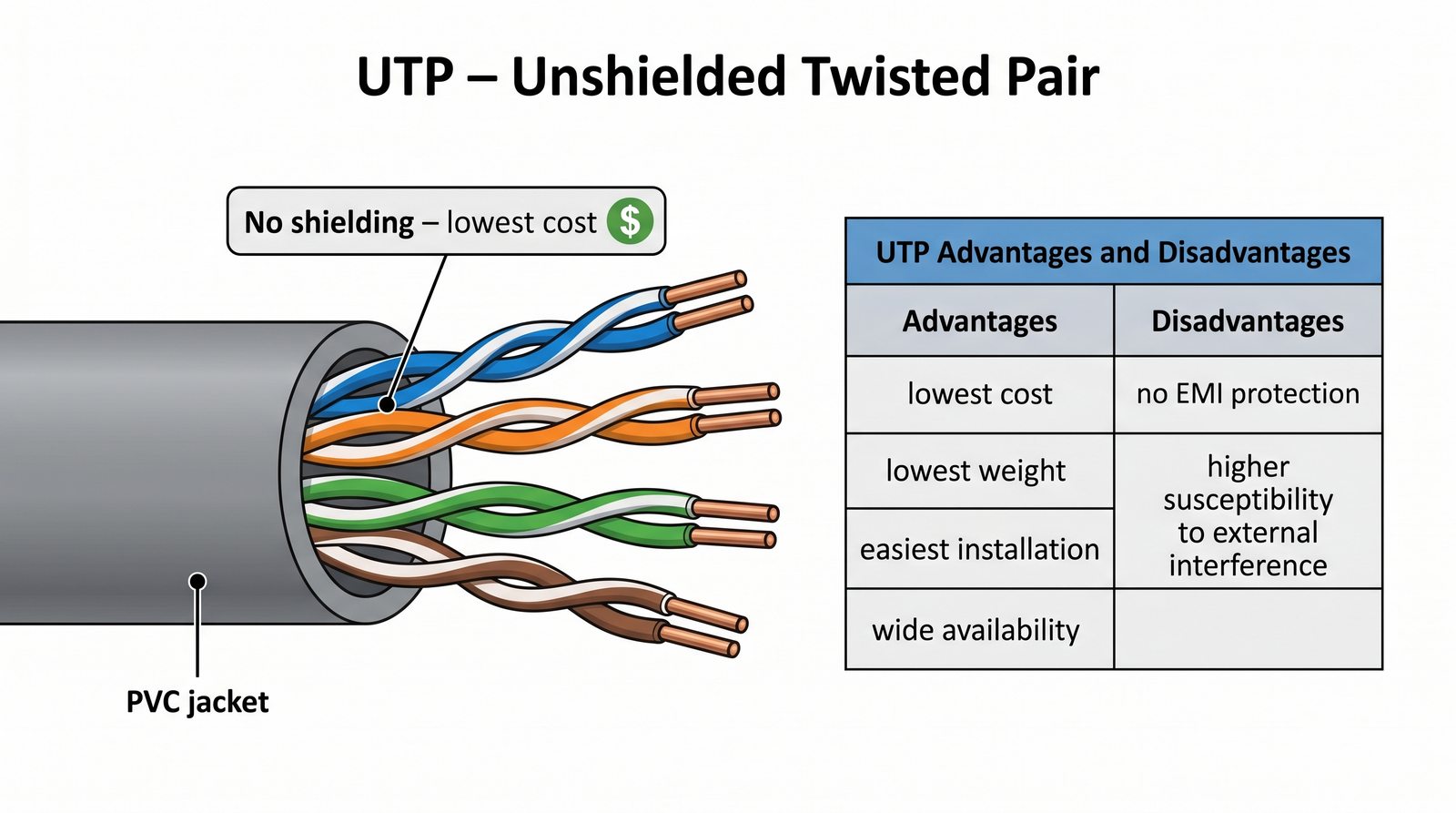

Kabel UTP (Unshielded Twisted Pair) jest najczęściej wybieranym typem skrętki w sieciach LAN ze względu na niską cenę, łatwość instalacji i elastyczność. Brak ekranowania sprawia, że kabel jest cieńszy i bardziej podatny na zginanie, co ułatwia prowadzenie go w korytkach kablowych i rurach instalacyjnych. UTP doskonale sprawdza się w środowiskach biurowych i domowych, gdzie poziom zakłóceń elektromagnetycznych jest umiarkowany.

Głównym ograniczeniem kabli UTP jest ich podatność na zakłócenia EMI (Electromagnetic Interference) oraz większa emisja sygnału na zewnątrz w porównaniu z kablami ekranowanymi. W praktyce oznacza to, że kable UTP nie powinny być prowadzone równolegle do kabli energetycznych na odcinkach dłuższych niż kilka metrów bez odpowiedniej separacji. Mimo tych ograniczeń UTP pozostaje standardem w instalacjach Cat5e, Cat6 i Cat6A.

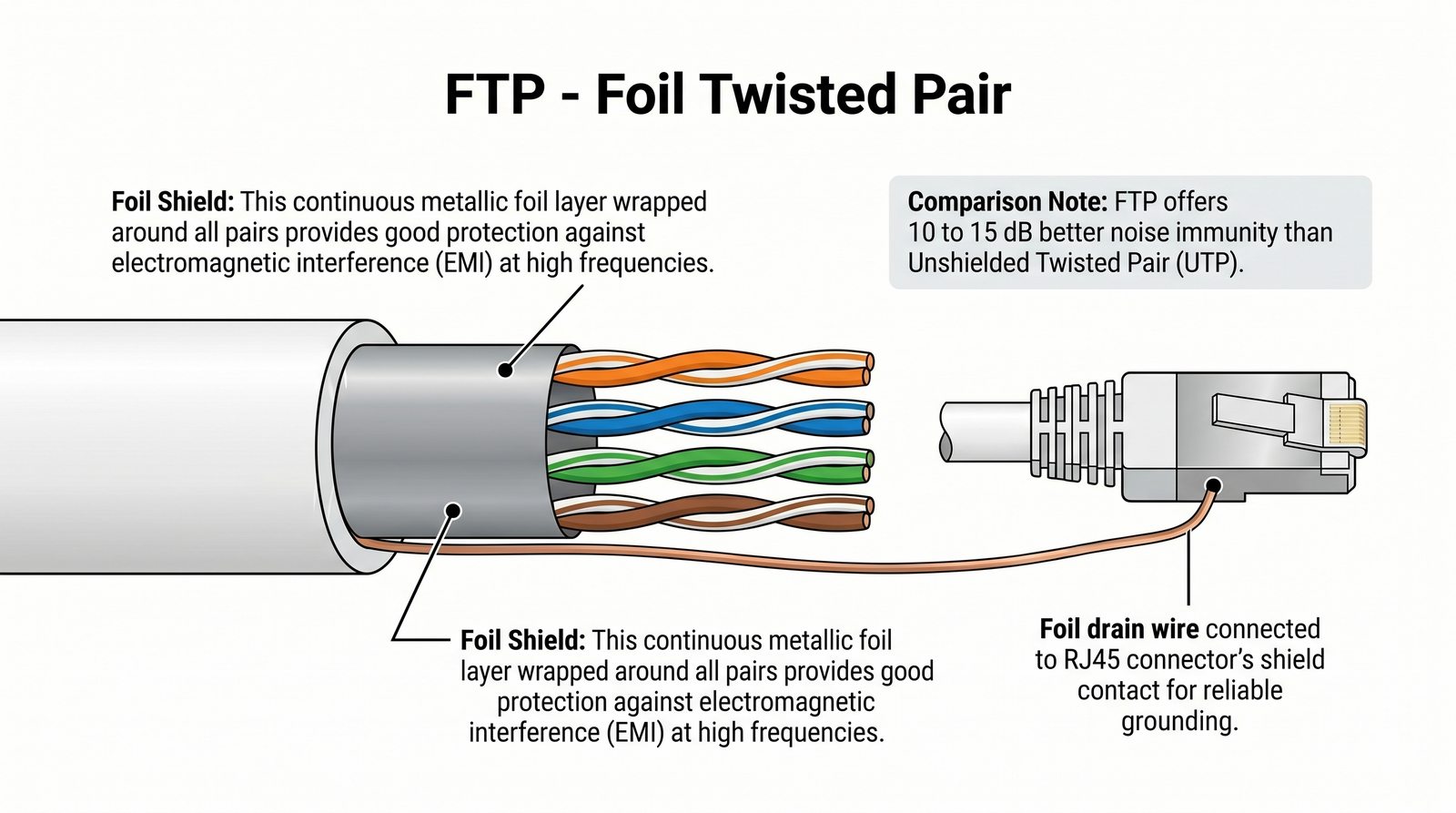

Kabel FTP (Foiled Twisted Pair), oznaczany również jako F/UTP, dodaje warstwę folii aluminiowej owiniętą wokół wszystkich czterech par przewodów. Folia ta stanowi barierę dla zakłóceń elektromagnetycznych zewnętrznych, poprawiając odporność kabla na EMI bez znaczącego zwiększania jego średnicy. FTP jest popularnym wyborem w centrach danych i biurach, gdzie występują umiarkowane zakłócenia, ale nie ma potrzeby stosowania pełnego ekranowania S/FTP.

Istotnym wymaganiem przy instalacji kabli FTP jest poprawne uziemienie ekranu na obu końcach odcinka kabla. Nieprawidłowe uziemienie może prowadzić do efektu anteny, gdzie ekran zamiast chronić przed zakłóceniami, będzie je zbierał i wprowadzał do sygnału. W praktyce oznacza to konieczność stosowania ekranowanych wtyków RJ45 i paneli krosowniczych z odpowiednim uziemieniem, co podnosi koszt instalacji.

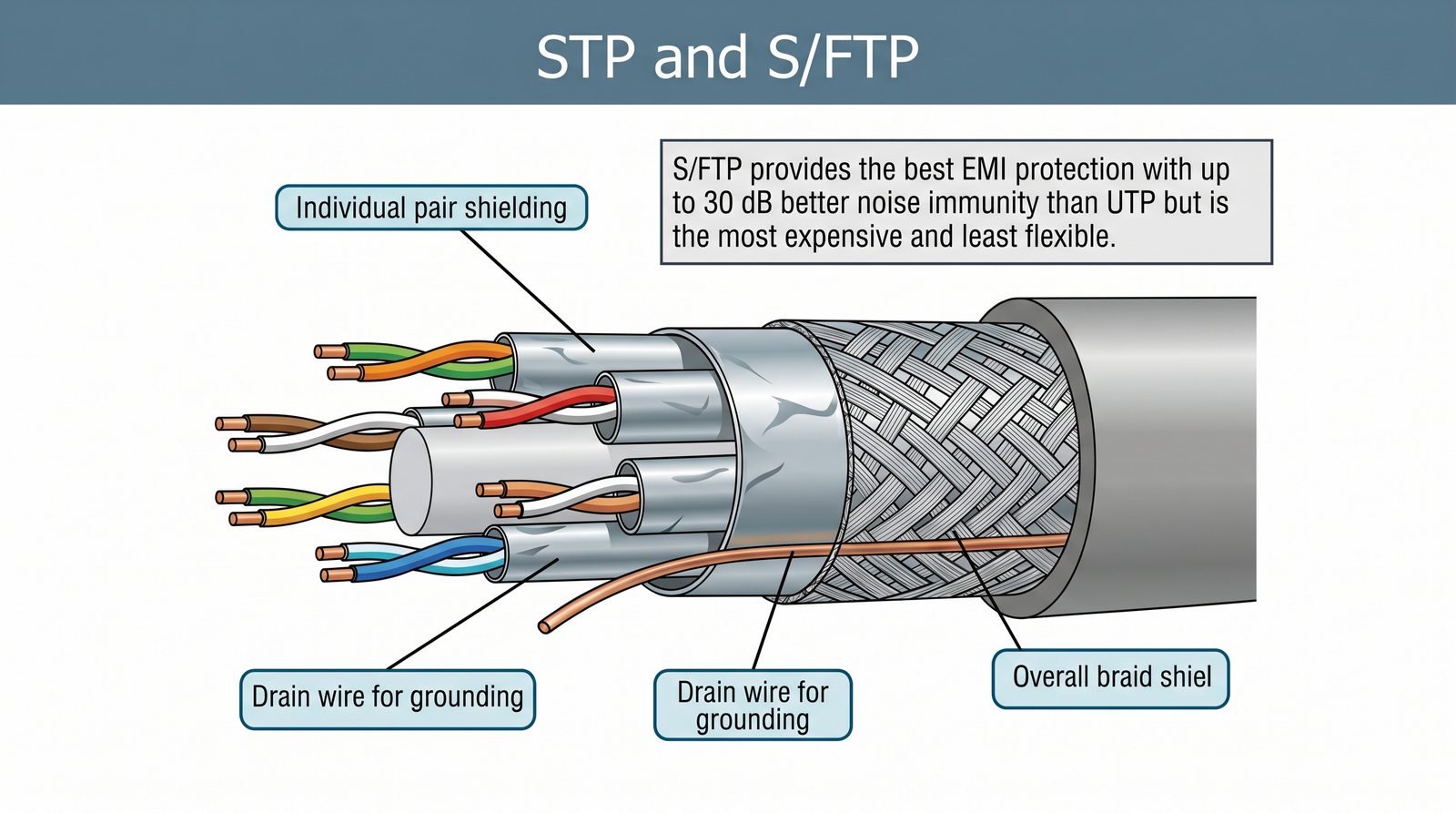

Kable S/FTP (Shielded/Foiled Twisted Pair) reprezentują najwyższy poziom ekranowania dostępny w skrętce miedzianej. Każda z czterech par jest indywidualnie ekranowana folią aluminiową, a dodatkowo wszystkie pary są otoczone wspólnym oplotem z miedzianej siatki. Taka konstrukcja zapewnia niemal całkowitą odporność na zakłócenia zewnętrzne oraz minimalizuje emisję sygnału na zewnątrz, co ma znaczenie w środowiskach o wysokich wymaganiach bezpieczeństwa.

Kable S/FTP są standardem w instalacjach Cat7 i Cat8 oraz w środowiskach przemysłowych, gdzie występują silne pola elektromagnetyczne generowane przez silniki, falowniki czy piece indukcyjne. Wadą tych kabli jest wysoki koszt, większa sztywność utrudniająca instalację oraz konieczność precyzyjnego uziemienia zarówno folii, jak i oplotu na obu końcach każdego odcinka.

Wybór odpowiedniego typu kabla zależy przede wszystkim od środowiska instalacji, wymaganego poziomu ochrony przed zakłóceniami oraz budżetu. Dla typowej instalacji biurowej bez silnych źródeł zakłóceń kabel UTP kategorii Cat6A jest optymalnym wyborem. W przypadku lokalizacji w pobliżu kabli energetycznych, wind czy transformatorów zaleca się zastosowanie kabli FTP lub S/FTP, które zapewniają lepszą ochronę przed EMI.

Należy pamiętać, że wybór kabla ekranowanego pociąga za sobą konieczność stosowania kompatybilnych komponentów: ekranowanych wtyków RJ45, ekranowanych paneli krosowniczych oraz gniazd keystone z uziemieniem. Koszt całej instalacji ekranowanej jest znacznie wyższy niż nieekranowanej, ale w środowiskach o wysokich zakłóceniach jest to inwestycja niezbędna dla zapewnienia niezawodnej transmisji.

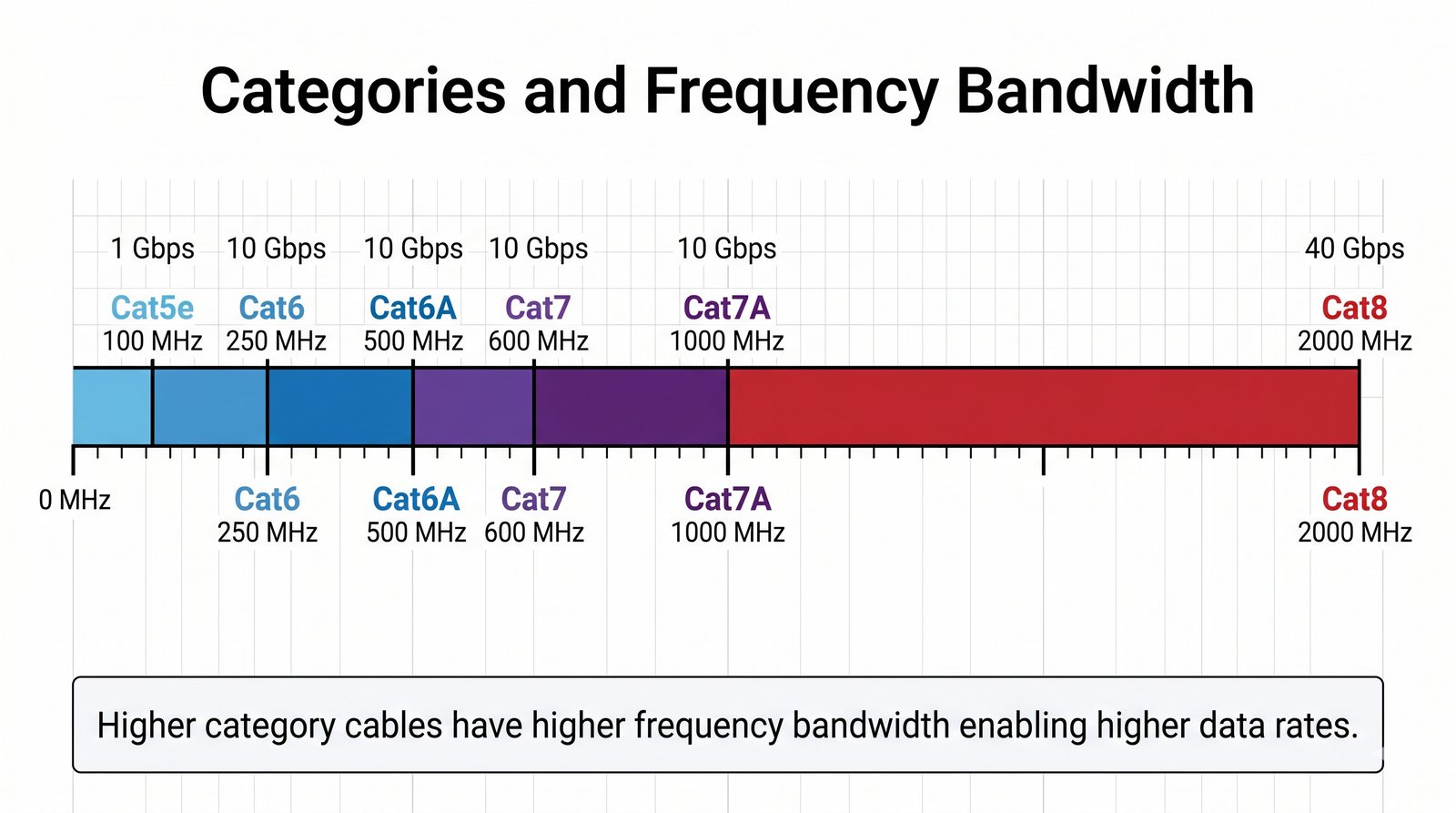

Kategoria kabla jest parametrem normatywnym określającym maksymalną częstotliwość pracy, dla której producent gwarantuje spełnienie wszystkich wymagań transmisyjnych. Im wyższa kategoria, tym większe pasmo przenoszenia i tym lepsze parametry takie jak tłumienie (Insertion Loss), przesłuch zbliżny (NEXT) czy tłumienie odbiciowe (Return Loss).

Wybór kategorii kabla powinien być podyktowany nie tylko bieżącymi potrzebami, ale także przewidywanym rozwojem sieci w perspektywie kilkunastu lat. Instalacja kabla wyższej kategorii podczas budowy lub remontu jest znacznie tańsza niż wymiana okablowania w późniejszym terminie. Norma TIA-568.2-D (2018) jest aktualnym dokumentem definiującym wymagania dla wszystkich kategorii od Cat5e do Cat8.

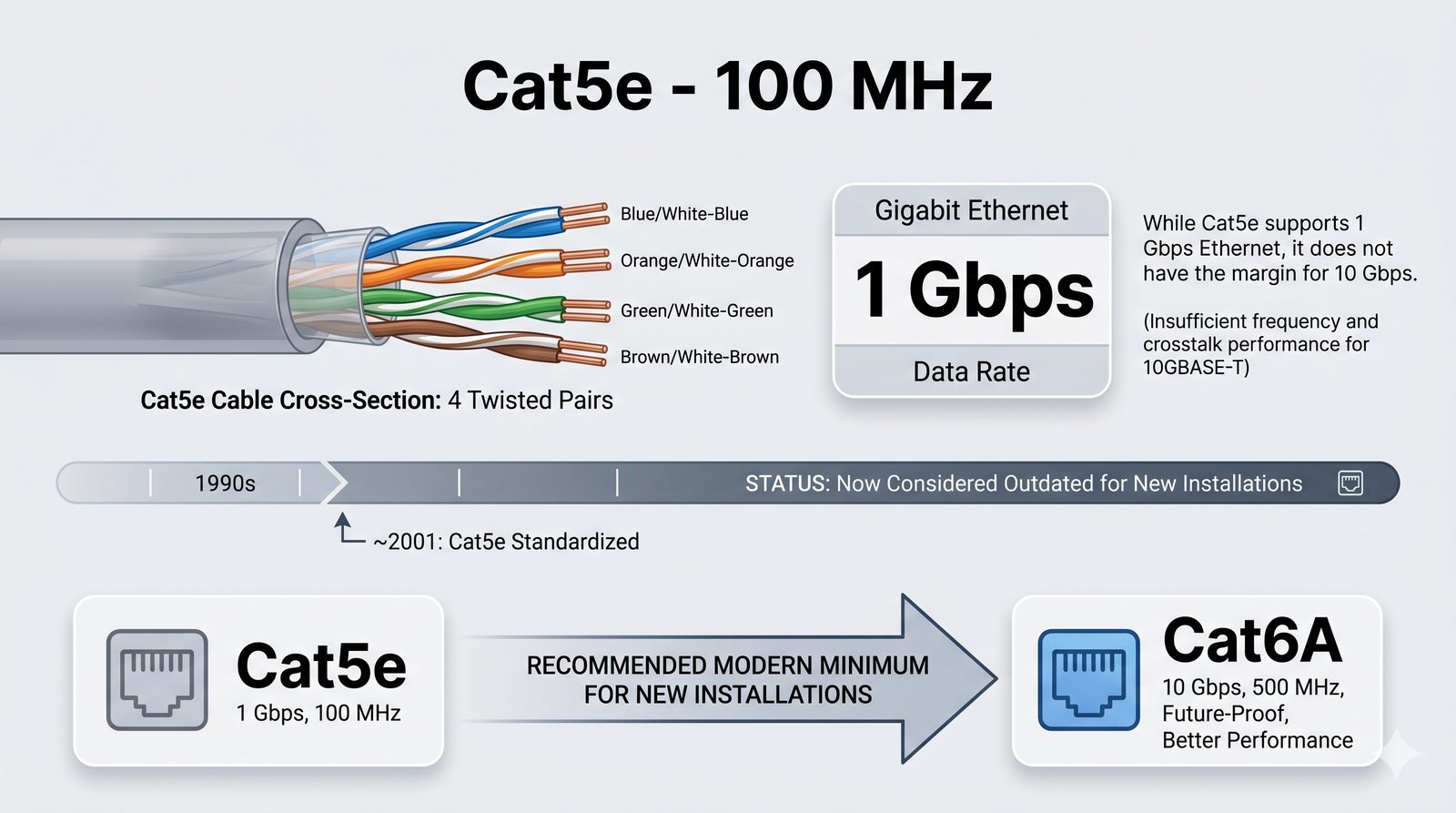

Cat5e (Enhanced Category 5) wprowadzony w 2001 roku stanowił znaczące ulepszenie w stosunku do oryginalnego Cat5. Poprawiono przede wszystkim parametry NEXT (Near End Crosstalk) i PSNEXT (Power Sum Near End Crosstalk), co umożliwiło niezawodną pracę w standardzie 1000Base-T (Gigabit Ethernet) na pełnym dystansie 100 metrów. Cat5e był przez wiele lat standardem w nowych instalacjach sieciowych i wciąż jest spotykany w starszych sieciach.

Mimo że Cat5e spełnia wymagania dla 1 Gb/s na 100 m, jego pasmo 100 MHz jest obecnie uznawane za niewystarczające dla nowych instalacji. Standard 10GBase-T wymaga pasma 500 MHz, czego Cat5e nie jest w stanie obsłużyć. Z tego powodu współcześnie minimalną rekomendowaną kategorią dla nowych instalacji jest Cat6A, a Cat5e powinien być stosowany tylko w sytuacjach, gdy budżet jest bardzo ograniczony.

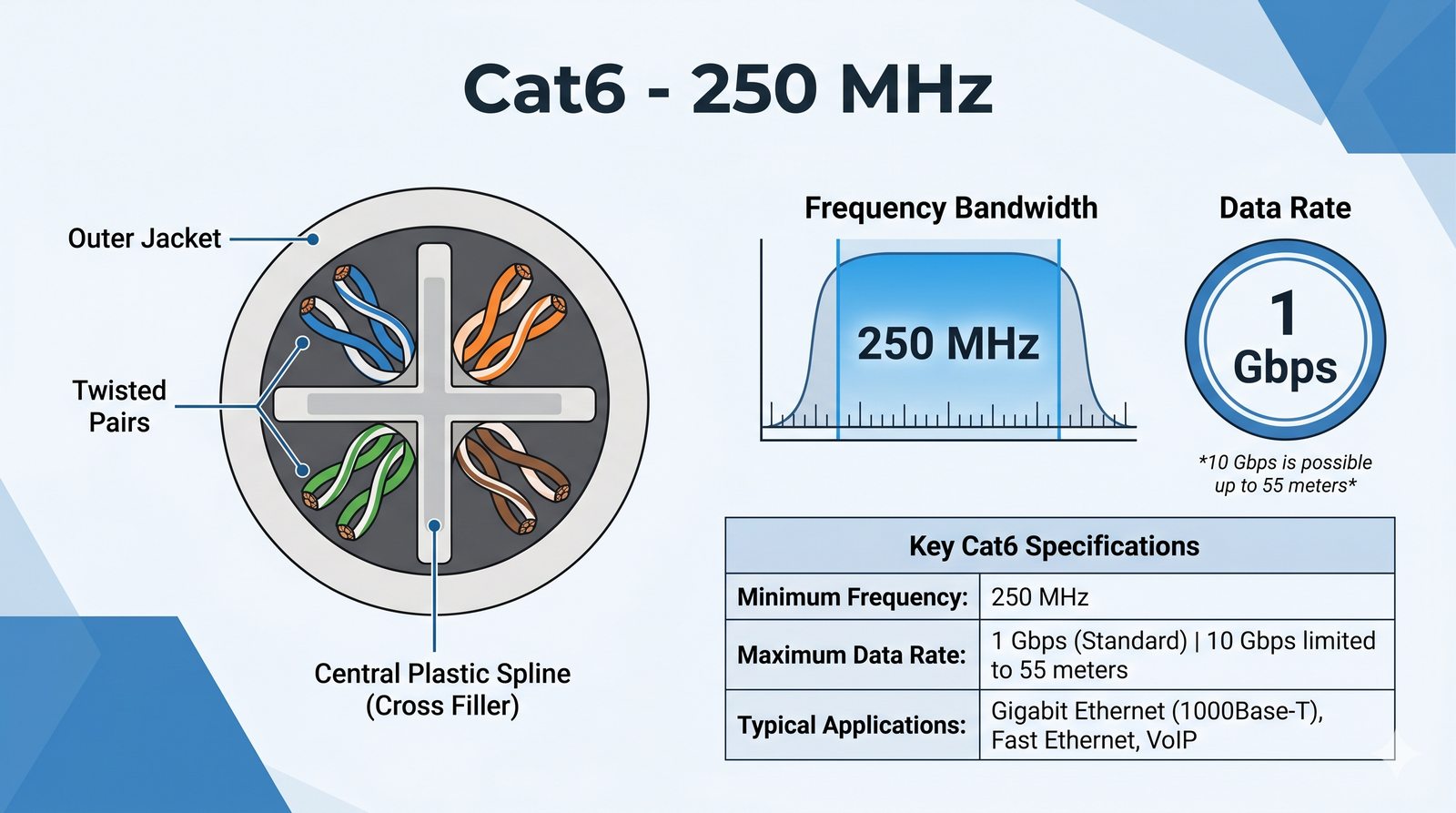

Cat6 (Category 6) został zdefiniowany w normie TIA/EIA-568-B.2-1 w 2002 roku i oferuje pasmo 250 MHz – dwuipółkrotnie więcej niż Cat5e. Kluczową innowacją w konstrukcji kabli Cat6 jest zastosowanie krzyżowego wypełniacza (filler), który fizycznie separuje cztery pary przewodów, zmniejszając przesłuchy między nimi. Dzięki temu Cat6 osiąga znacznie lepsze parametry NEXT i PSNEXT niż Cat5e.

Cat6 obsługuje 10GBase-T, ale tylko na dystansie do 55 metrów, co jest istotnym ograniczeniem w większych instalacjach. Na dystansie 100 m Cat6 pracuje z prędkością 1 Gb/s, podobnie jak Cat5e. Ze względu na ograniczony zasięg dla 10 Gb/s oraz niewielką różnicę w cenie w porównaniu z Cat6A, obecnie rzadko zaleca się instalowanie Cat6 w nowych projektach – Cat6A jest bardziej przyszłościowy.

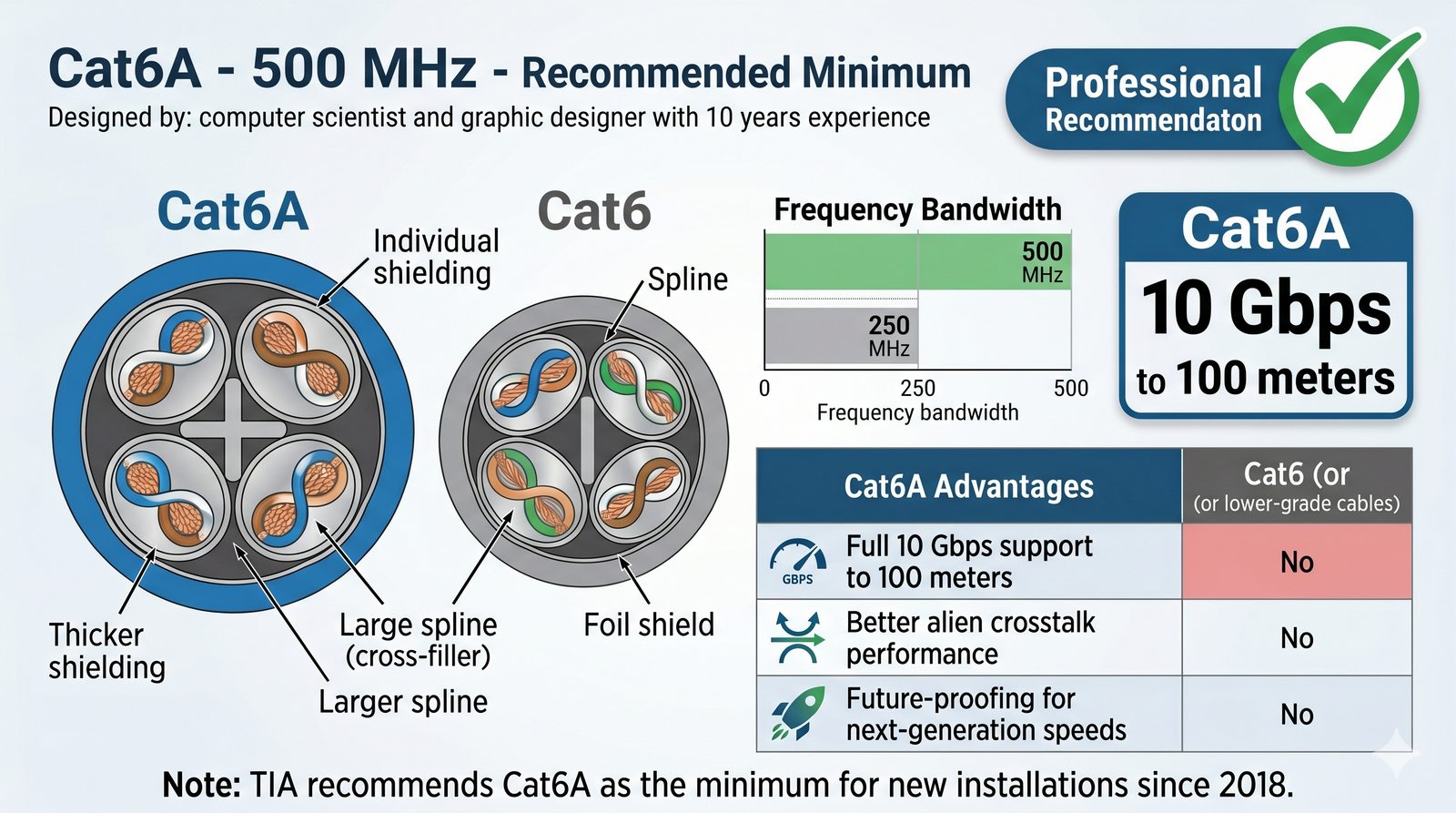

Cat6A (Augmented Category 6) został wprowadzony w 2008 roku i stanowi obecnie zalecane minimum dla wszystkich nowych instalacji sieciowych. Pasmo 500 MHz pozwala na obsługę 10GBase-T na pełnym dystansie 100 metrów, co czyni go kablem przyszłościowym. Cat6A jest dostępny zarówno w wersji UTP, jak i F/UTP (ekranowany), co daje elastyczność w doborze do konkretnego środowiska.

Większa średnica kabla Cat6A (6–8 mm w porównaniu z około 5,5 mm dla Cat6) wynika z grubszej izolacji i większego wypełniacza, co jest niezbędne do osiągnięcia wymaganych parametrów przy 500 MHz. Należy to uwzględnić przy projektowaniu tras kablowych, ponieważ wiązki kabli Cat6A zajmują więcej miejsca w korytkach i rurach instalacyjnych. Mimo wyższego kosztu Cat6A jest najbardziej opłacalnym wyborem w perspektywie 15–20 lat eksploatacji.

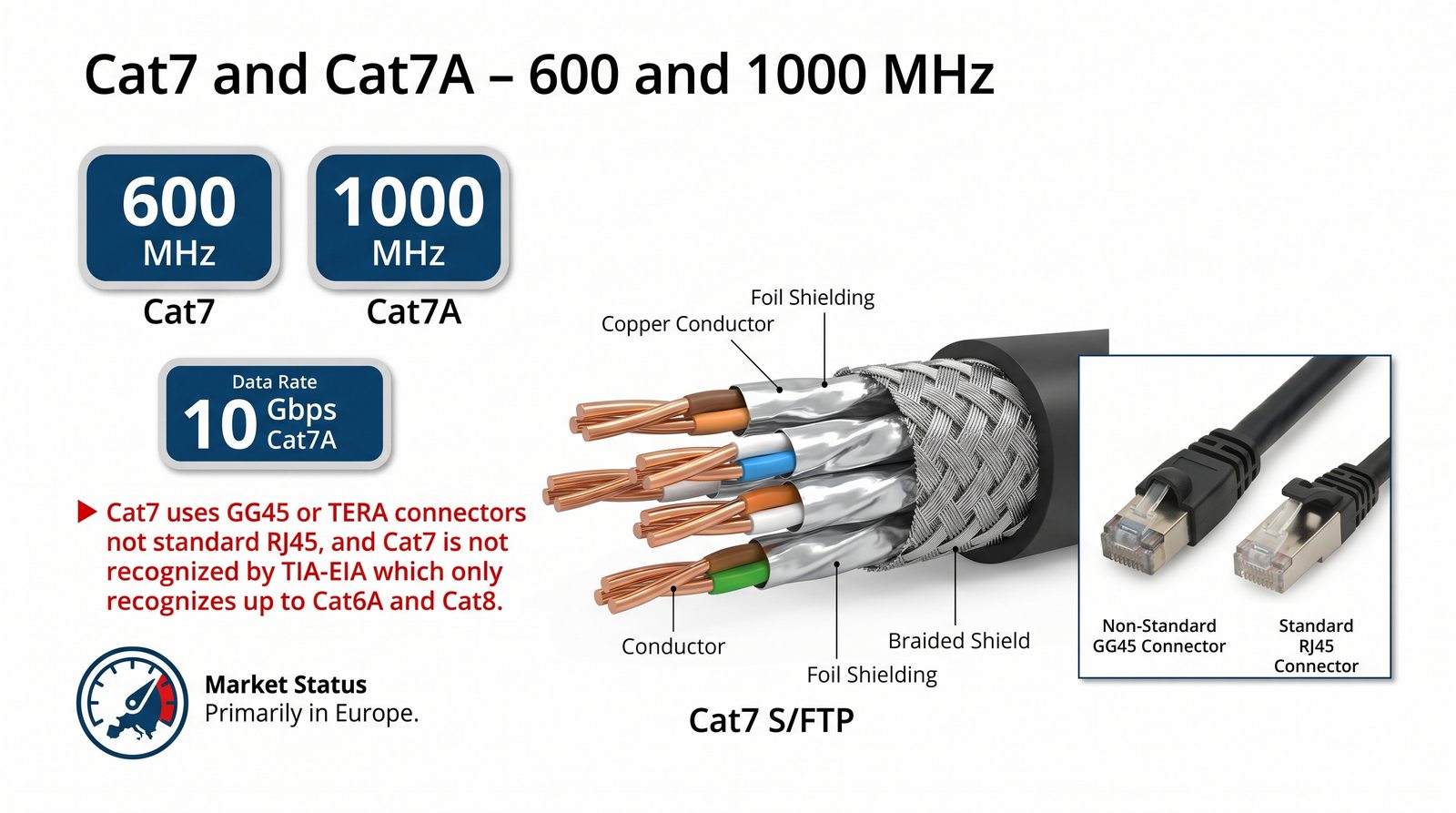

Cat7 i Cat7A są standardami opracowanymi przez ISO/IEC (norma 11801, klasa F i FA), ale nie zostały uznane przez TIA/EIA, co powoduje, że nie są w pełni kompatybilne z amerykańskim ekosystemem okablowania. Cat7 oferuje pasmo 600 MHz, a Cat7A aż 1000 MHz, co teoretycznie przewyższa Cat6A, jednak w praktyce kable te mają poważne ograniczenia.

Największym problemem Cat7 jest konieczność stosowania specjalnych złączy GG45 lub TERA, które nie są kompatybilne z popularnymi gniazdami RJ45. Oznacza to, że nie można podłączyć kabla Cat7 bezpośrednio do standardowych kart sieciowych i przełączników bez stosowania przejściówek. W praktyce Cat6A jest tańszy, łatwiejszy w instalacji i w pełni wystarczający dla 10 Gb/s, przez co Cat7 nigdy nie zdobył znaczącego udziału w rynku.

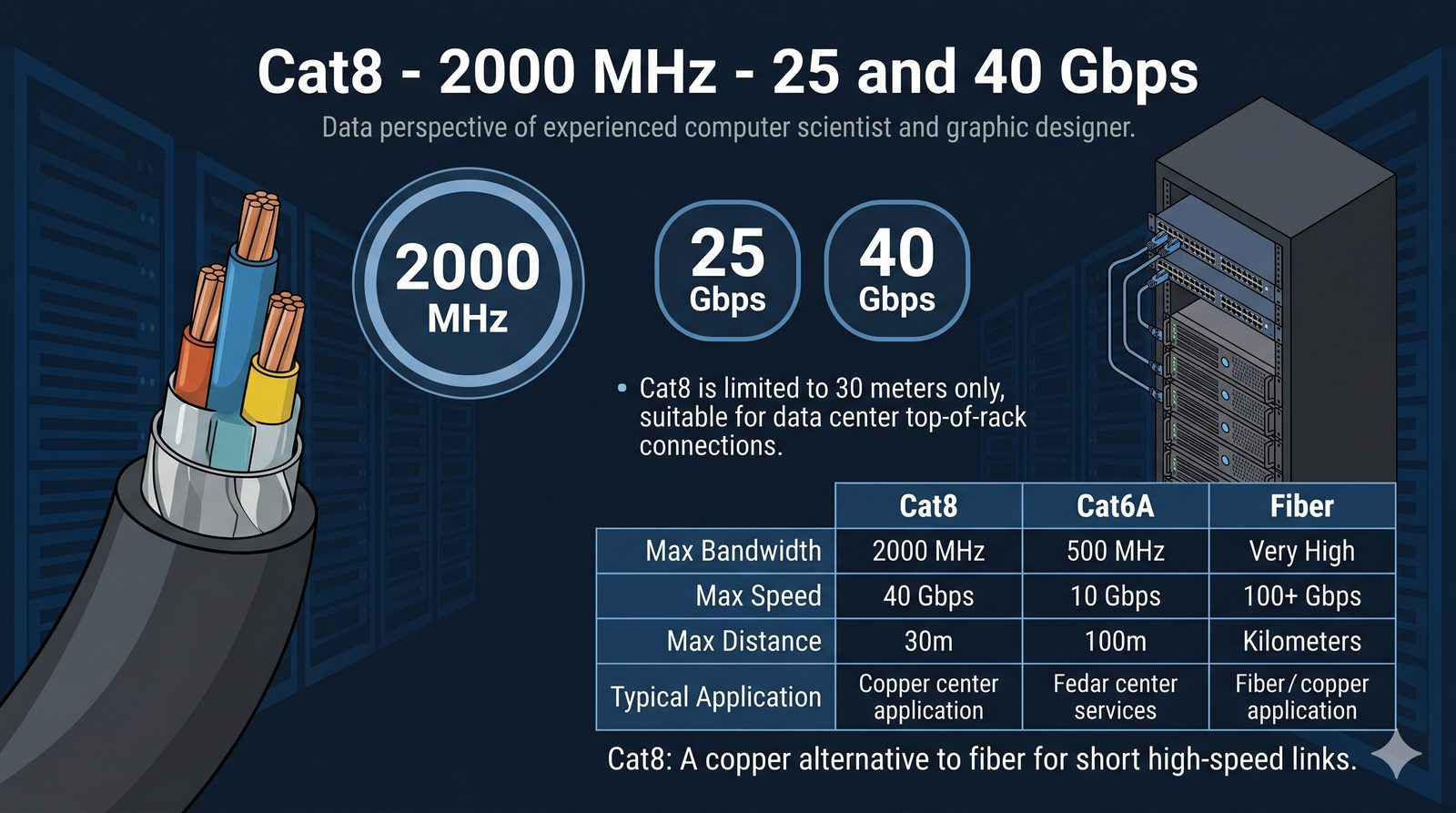

Cat8 to najwyższa kategoria kabla miedzianego zdefiniowana w normie TIA-568.2-D z 2018 roku, oferująca pasmo 2000 MHz (2 GHz). Dzięki tak wysokiemu pasmu Cat8 umożliwia transmisję z prędkością 25 Gb/s (25GBase-T) i 40 Gb/s (40GBase-T), co jest przeznaczone głównie do łączenia serwerów z przełącznikami w centrach danych. Zasięg Cat8 jest jednak ograniczony do zaledwie 30 metrów ze względu na bardzo wysokie tłumienie sygnału przy takich częstotliwościach.

Cat8 jest zawsze produkowany w wersji S/FTP (każda para ekranowana folią plus oplot ogólny), ponieważ przy częstotliwości 2 GHz ekranowanie jest absolutnie niezbędne do spełnienia norm transmisyjnych. Wersja Cat8.1 używa standardowego złącza RJ45, podczas gdy Cat8.2 może wykorzystywać złącze GG45. W praktyce Cat8 znajduje zastosowanie głównie w nowoczesnych centrach danych, gdzie wymagane są bardzo wysokie prędkości na krótkich dystansach.

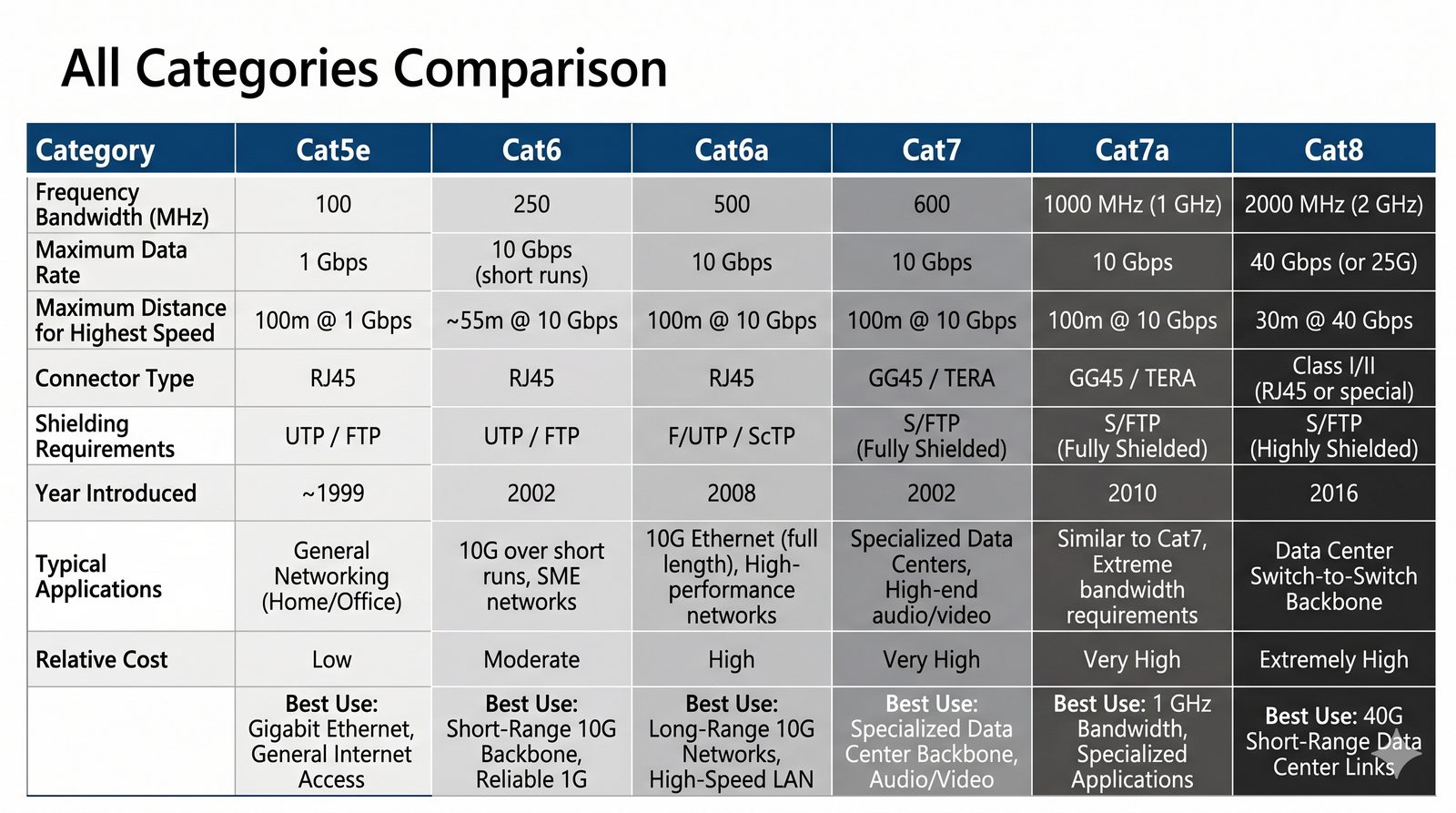

Wybór odpowiedniej kategorii kabla jest kluczowym elementem projektowania sieci LAN. Dla typowej instalacji biurowej Cat6A jest obecnie standardem, zapewniającym 10 Gb/s na 100 m i wystarczający zapas na przyszłość. W przypadku centrów danych, gdzie wymagane są prędkości 25–40 Gb/s, konieczne jest zastosowanie Cat8, ale z uwzględnieniem ograniczenia do 30 m.

Przy modernizacji starszych instalacji warto przeanalizować, czy istniejący kabel Cat5e lub Cat6 jest w stanie sprostać nowym wymaganiom. Jeśli instalacja ma działać kolejne 10–15 lat, wymiana na Cat6A jest zdecydowanie zalecana. Koszt kabla stanowi niewielki procent całkowitego kosztu instalacji (robocizna, gniazda, panele), więc oszczędzanie na kategorii kabla jest zwykle nieopłacalne w dłuższej perspektywie.

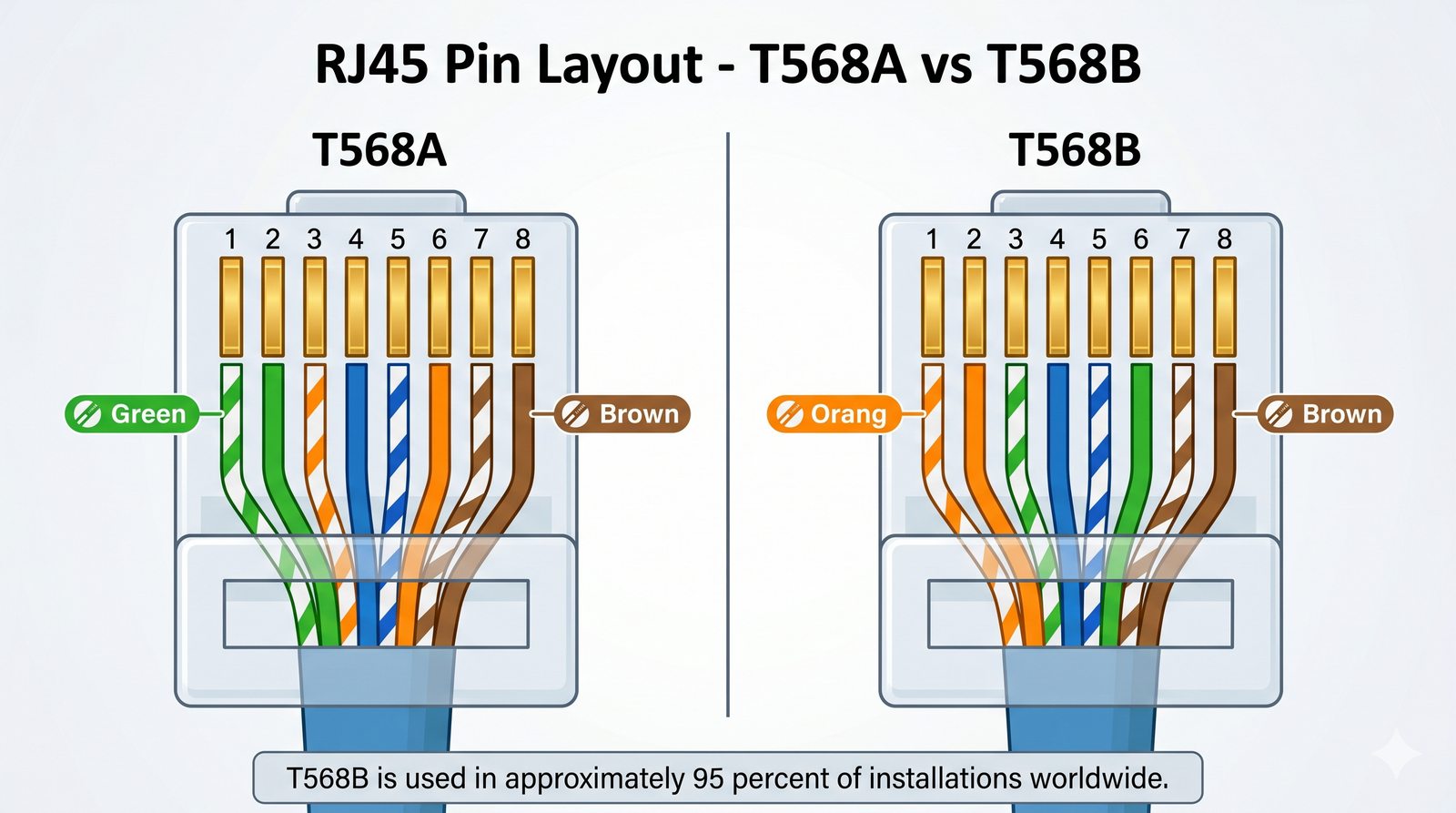

Standardy T568A i T568B definiują przyporządkowanie kolorów przewodów do pinów w złączu RJ45. Różnica między nimi polega na zamianie miejscami pary 2 (pomarańczowej) i pary 3 (zielonej) na pinach 1, 2, 3 i 6. W standardzie T568A para zielona zajmuje piny 1 i 2 (nadawanie), a para pomarańczowa piny 3 i 6 (odbiór), podczas gdy w T568B jest odwrotnie.

Oba standardy są elektrycznie równoważne i żaden z nich nie zapewnia lepszych parametrów transmisyjnych. Kluczowa zasada jest taka, że oba końce kabla muszą być zakończone zgodnie z tym samym standardem, aby uzyskać kabel prosty (straight-through). W przypadku zastosowania różnych standardów na końcach otrzymujemy kabel skrosowany (crossover). W praktyce światowej dominuje standard T568B, choć TIA oficjalnie rekomenduje T568A ze względu na kompatybilność z systemami USOC.

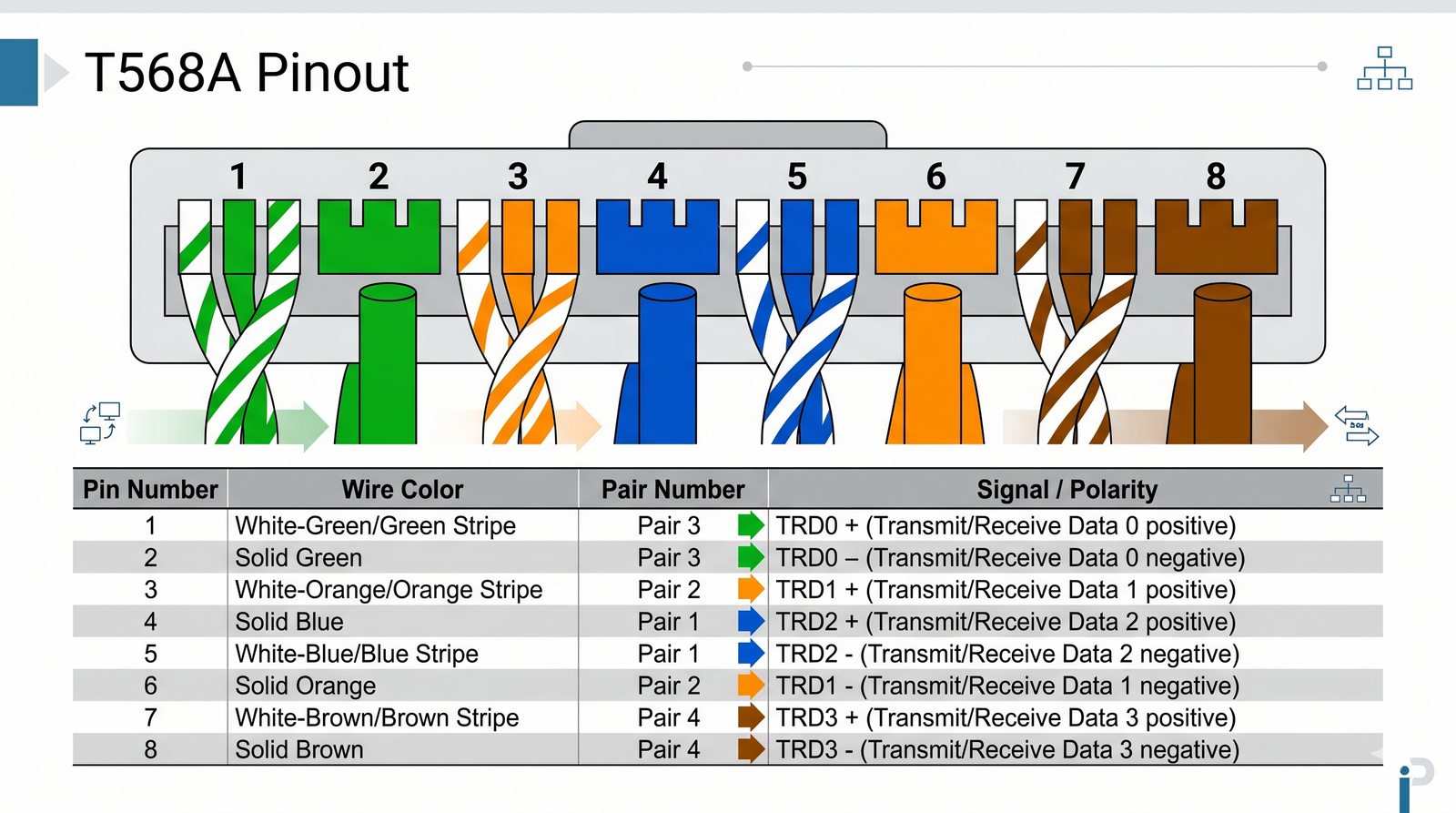

Standard T568A, choć rzadziej spotykany w Europie, jest oficjalnie rekomendowany przez TIA jako preferowany standard okablowania komercyjnego. Jego główną zaletą jest kompatybilność wsteczna z systemami okablowania telefonicznego USOC (Universal Service Ordering Code), co może być istotne w instalacjach łączących sieć telefoniczną z komputerową. W standardzie T568A para zielona (piny 1 i 2) jest wykorzystywana do nadawania, a para pomarańczowa (piny 3 i 6) do odbioru.

W Europie dominującym standardem jest T568B, który jest domyślnie stosowany przez większość producentów sprzętu sieciowego i instalatorów. Sekwencja kolorów T568B od lewej do prawej (patrząc na wtyk od dołu, zatrzaskiem w dół) to: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy. Zapamiętanie tej sekwencji jest podstawową umiejętnością każdego instalatora sieci.

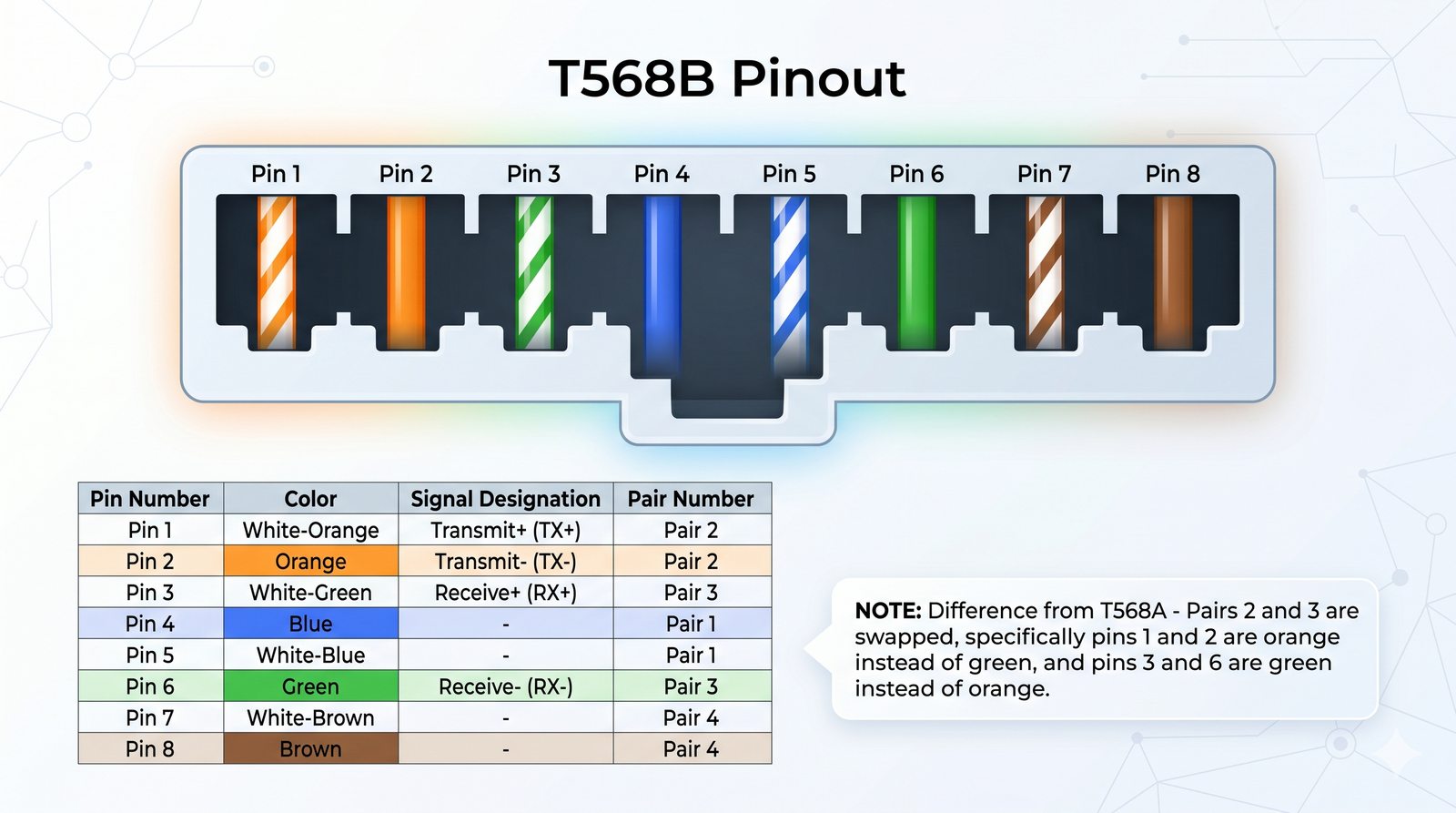

Standard T568B jest obecnie najpopularniejszym standardem zakończeń RJ45 na świecie, stosowanym w zdecydowanej większości instalacji komercyjnych i domowych. Jego popularność wynika z historycznego zastosowania w sieciach AT&T oraz powszechnego przyjęcia przez producentów sprzętu sieciowego. W standardzie T568B para pomarańczowa (piny 1 i 2) odpowiada za nadawanie, a para zielona (piny 3 i 6) za odbiór.

W nowych instalacjach zaleca się wybranie jednego standardu i konsekwentne stosowanie go w całej sieci. Mieszanie standardów w różnych gniazdach tej samej instalacji prowadzi do chaosu i utrudnia późniejszą diagnostykę. W praktyce wystarczy zapamiętać sekwencję T568B, ponieważ jest ona używana w około 90% instalacji na świecie. Warto jednak znać oba standardy, ponieważ w starszych instalacjach rządowych USA może być wymagany T568A.

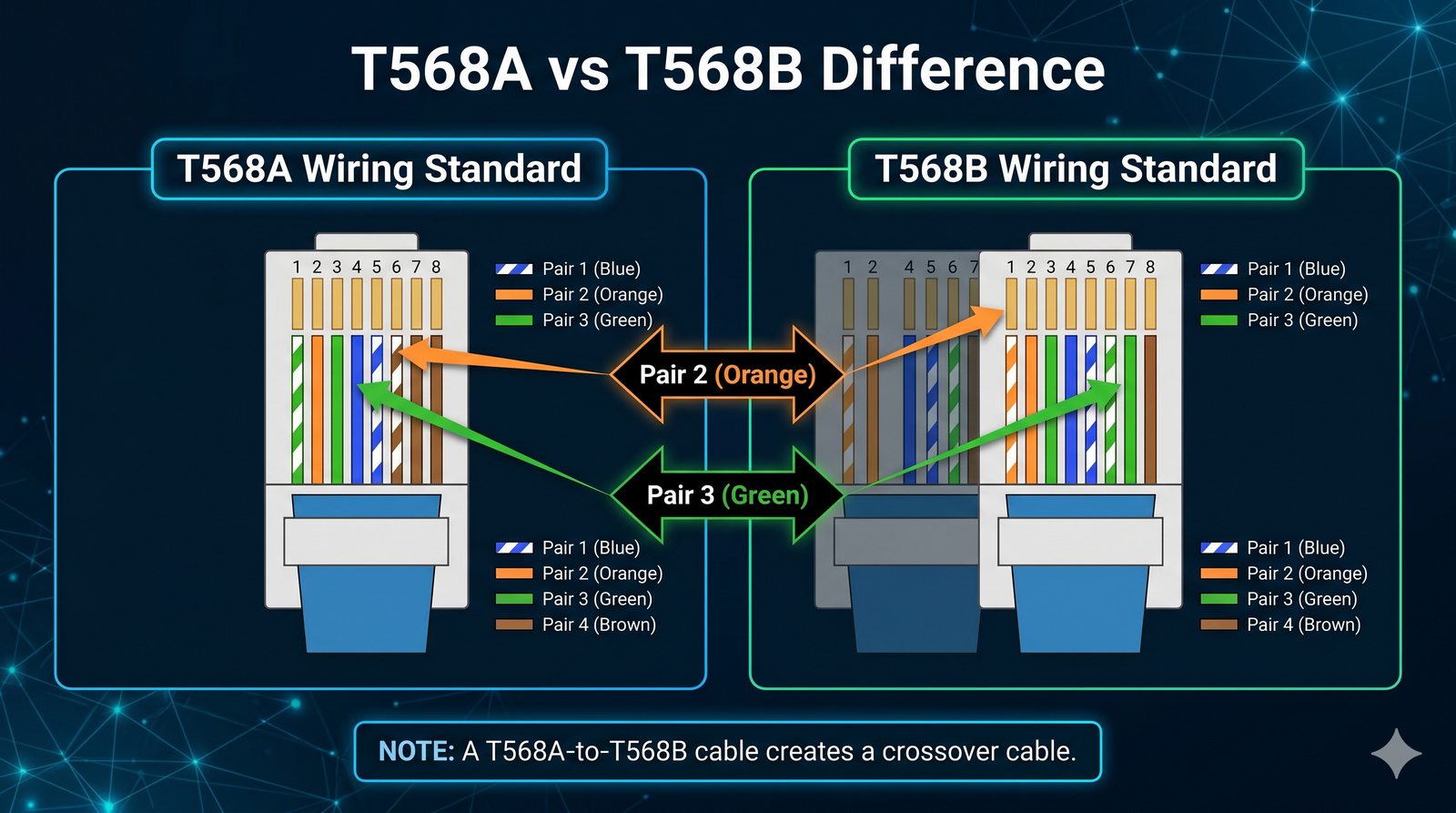

Różnica między standardami T568A i T568B sprowadza się do zamiany położeń pary zielonej i pomarańczowej na pinach 1, 2, 3 i 6. Ta pozornie niewielka różnica ma jednak istotne znaczenie praktyczne podczas wykonywania wtyków. Najprostszym sposobem zapamiętania różnicy jest zauważenie, że w T568A na pinie 1 jest biało-zielony, a w T568B biało-pomarańczowy – pozostałe kolory są takie same.

Wybór między T568A a T568B nie ma wpływu na wydajność sieci, ponieważ oba standardy są elektrycznie symetryczne. Znacznie ważniejsze od wyboru standardu jest jego konsekwentne stosowanie w całej instalacji. Profesjonalni instalatorzy zazwyczaj wybierają T568B i trzymają się go we wszystkich projektach, co ułatwia późniejsze rozszerzanie i utrzymanie sieci.

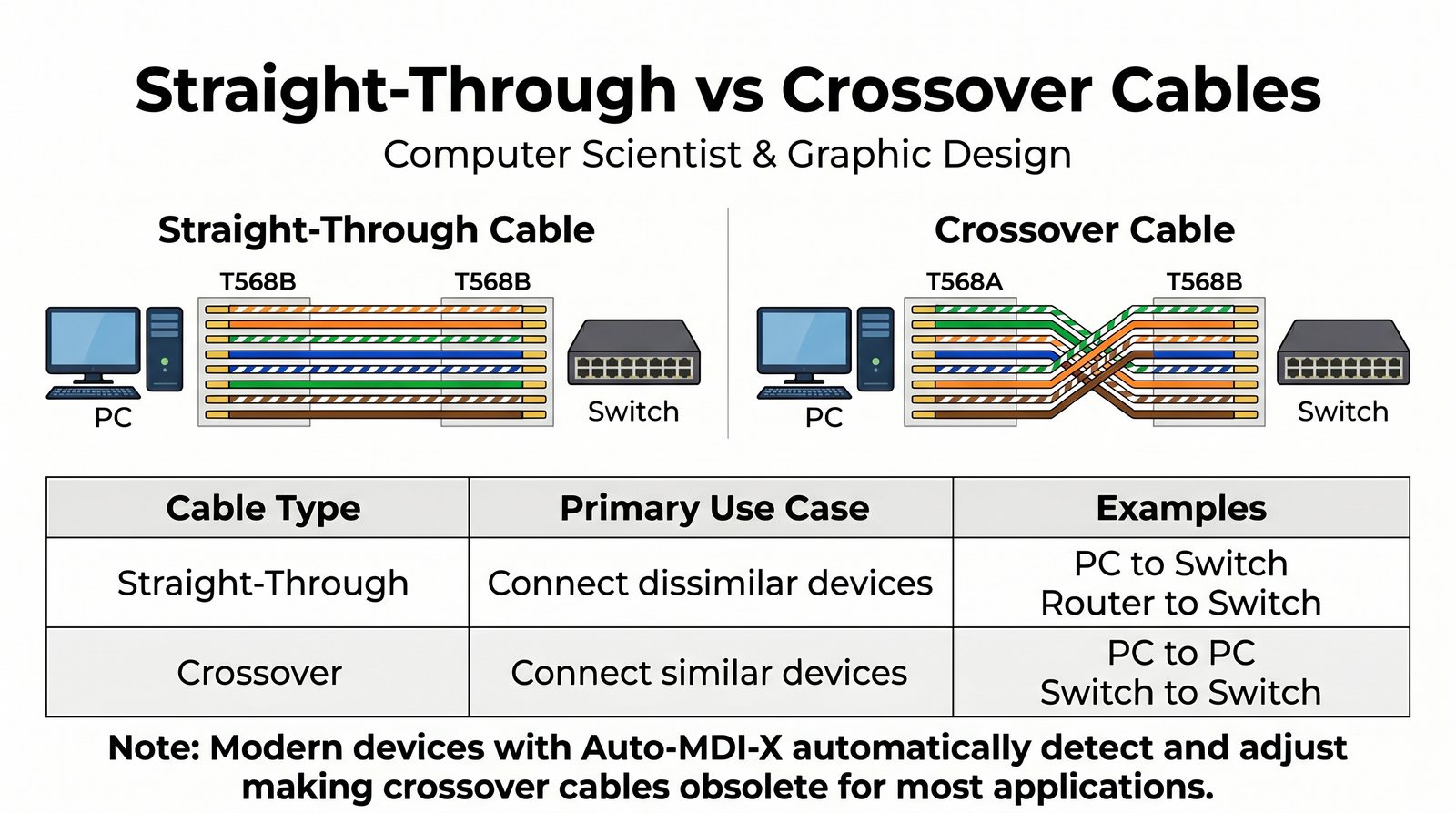

Kabel prosty (straight-through) jest najczęściej stosowanym typem kabla w sieciach Ethernet. Łączy on urządzenia różnych typów, takie jak komputer z przełącznikiem, przełącznik z routerem lub komputer z gniazdem ściennym. W kablu prostym oba końce są zakończone zgodnie z tym samym standardem (oba T568A lub oba T568B), a piny 1–8 po jednej stronie są połączone odpowiednio z pinami 1–8 po drugiej stronie.

Kabel skrosowany (crossover) był historycznie używany do łączenia urządzeń tego samego typu (komputer z komputerem, przełącznik z przełącznikiem). W kablu skrosowanym piny nadawcze (1, 2) po jednej stronie są połączone z pinami odbiorczymi (3, 6) po drugiej stronie i odwrotnie. Współczesne interfejsy sieciowe wyposażone w funkcję Auto-MDI/MDIX automatycznie wykrywają typ kabla i dostosowują pinologię, co eliminuje potrzebę stosowania kabli skrosowanych w nowych instalacjach.

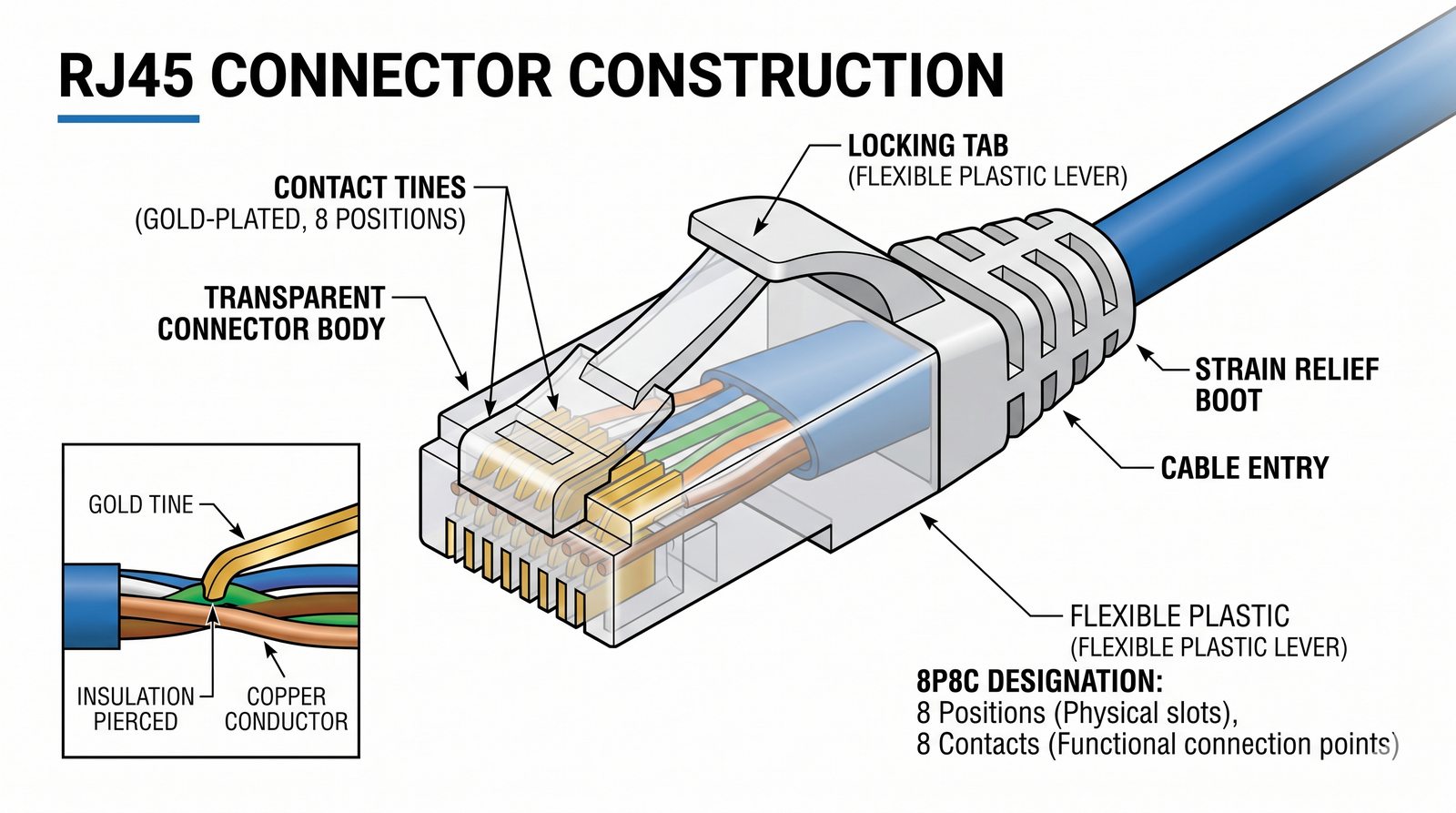

Wtyk RJ45 (Registered Jack 45), właściwie 8P8C (8 Position 8 Contact), jest standardowym złączem stosowanym w sieciach Ethernet na skrętce. Jego nazwa pochodzi od amerykańskiego systemu rejestracji złącz telekomunikacyjnych (Universal Service Ordering Code). Wtyk posiada osiem metalowych styków, które po zaciśnięciu przebijają izolację przewodów i wchodzą w kontakt z miedzianym rdzeniem, zapewniając połączenie elektryczne.

Dostępne są różne typy wtyków RJ45: jednoczęściowe (najtańsze, trudniejsze w montażu) i dwuczęściowe (z wkładką ułatwiającą prawidłowe ułożenie przewodów). Do kabli ekranowanych stosuje się wtyki z metalową obudową, która zapewnia ciągłość elektryczną ekranu. Wtyki różnią się także średnicą otworu na kabel, co ma znaczenie przy różnych średnicach kabli – wtyk przeznaczony do kabla Cat5e może nie zapewnić prawidłowego kontaktu w kablu Cat6A o większej średnicy.

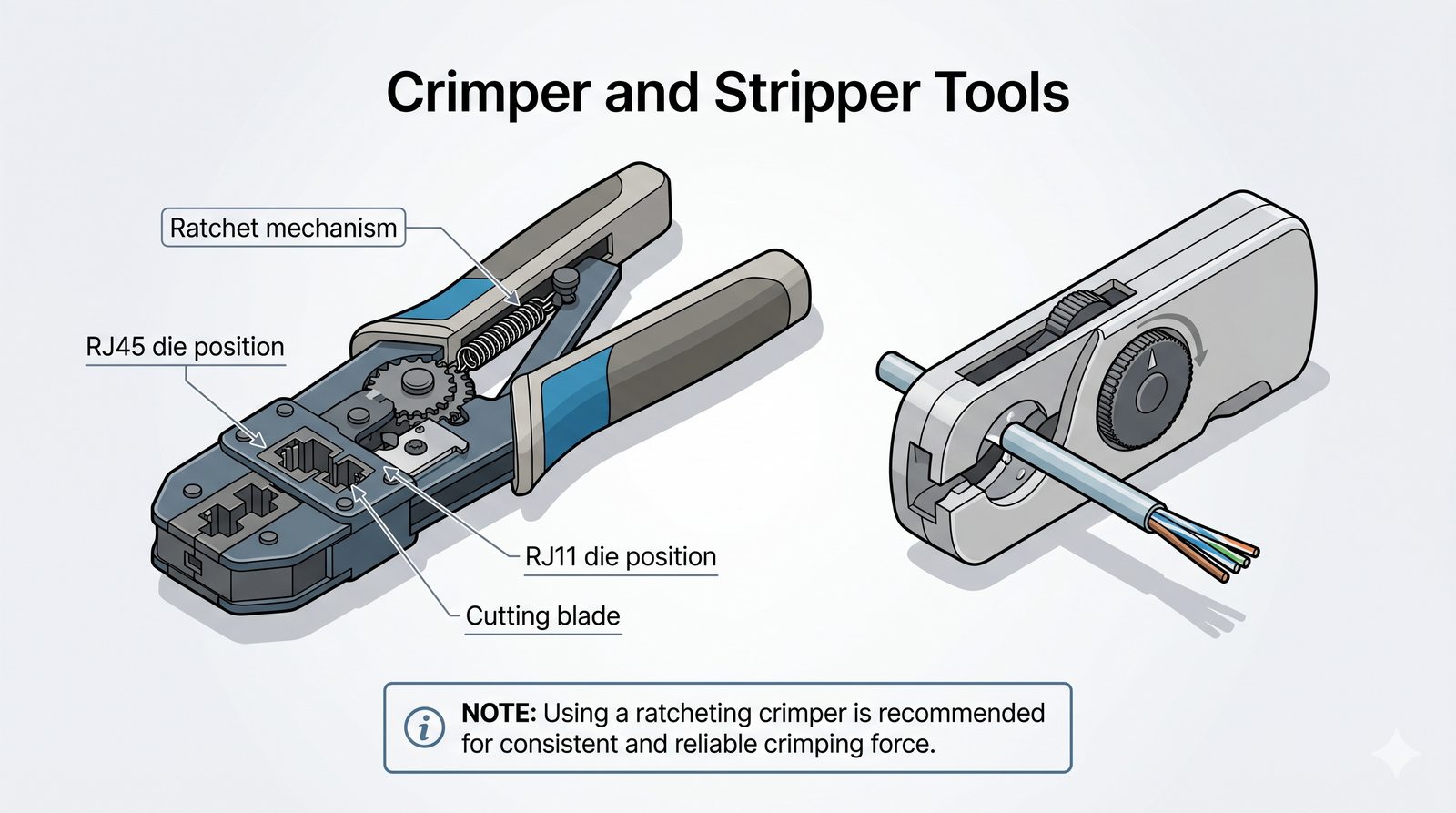

Crimper (zaciskarka) jest podstawowym narzędziem każdego instalatora sieci, służącym do zaciskania styków wtyku RJ45 na przewodach skrętki. Profesjonalne zaciskarki, takie jak modele firm Knipex, Klein Tools czy LogiLink, posiadają kilka funkcji: gniazdo do zaciskania wtyków RJ45, gniazdo do zaciskania wtyków RJ11 (telefonicznych) oraz ostrze do obcinania nadmiaru przewodów. Wybór dobrej jakości crimpera ma bezpośredni wpływ na jakość wykonywanych wtyków.

Striparka (ściągacz izolacji) to narzędzie do bezpiecznego usuwania zewnętrznego płaszcza kabla bez ryzyka uszkodzenia izolacji poszczególnych przewodów. Profesjonalne striparki mają regulowaną głębokość cięcia, co pozwala dostosować je do różnych średnic kabli. Używanie noża zamiast striparki jest częstym błędem początkujących, który prowadzi do nacięć na izolacji przewodów i w efekcie do pogorszenia parametrów transmisyjnych lub zwarć.

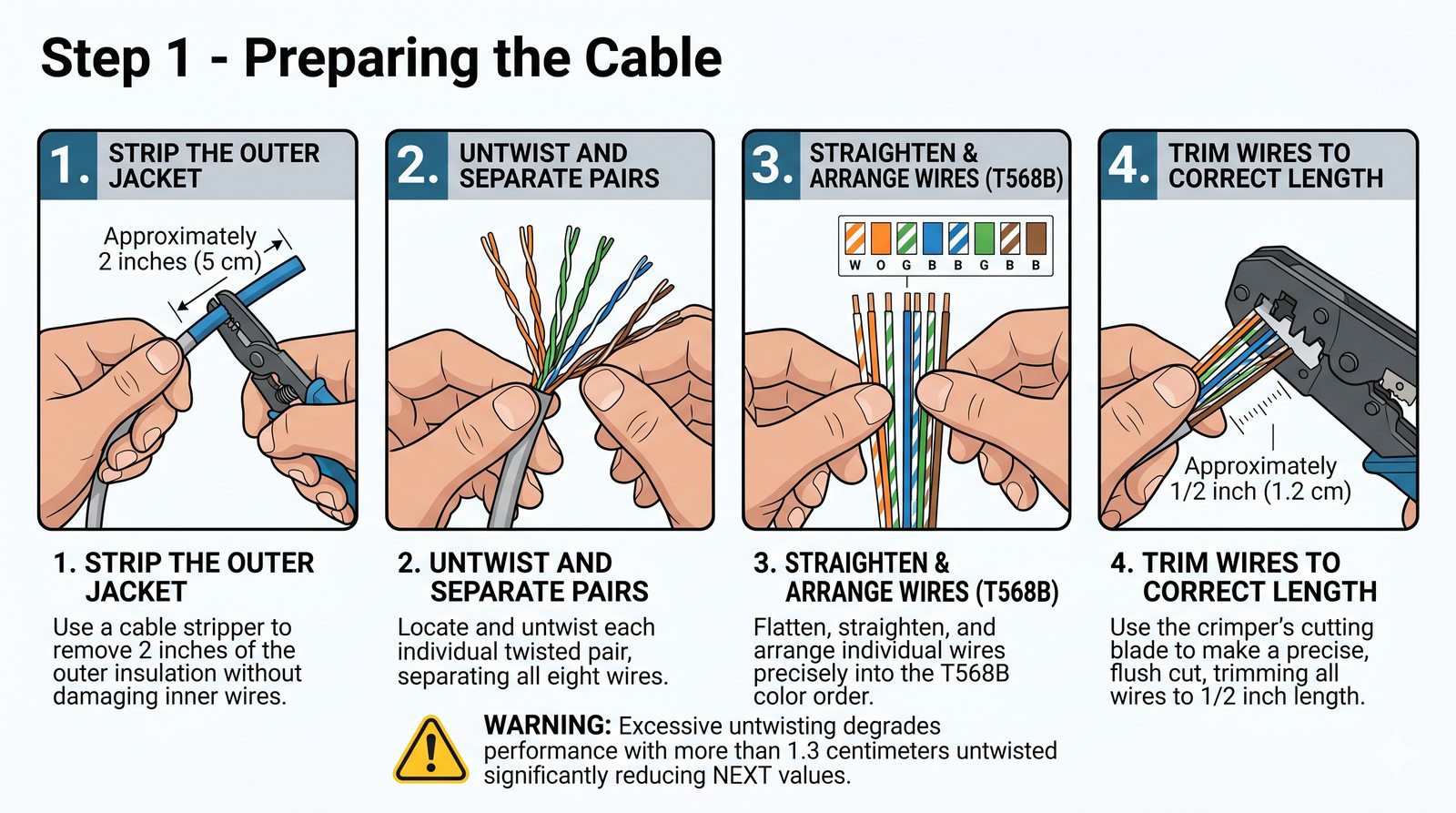

Przygotowanie kabla jest pierwszym i jednym z najważniejszych etapów wykonywania wtyku RJ45. Po odcięciu końca kabla prostym, czystym cięciem, należy ściągnąć zewnętrzny płaszcz na długość około 2–3 cm, uważając aby nie uszkodzić izolacji wewnętrznych przewodów. Po odsłonięciu par należy je delikatnie rozkręcić na maksymalnie 1,3 cm – dłuższy odcinek bez skrętu spowoduje pogorszenie parametrów NEXT i Return Loss.

Po rozkręceniu par należy ułożyć przewody w odpowiedniej kolejności zgodnie z wybranym standardem (T568A lub T568B). Warto spłaszczyć przewody palcami i upewnić się, że są one ułożone płasko, jeden obok drugiego, bez krzyżowania się. Przed włożeniem do wtyku warto przyciąć końce przewodów prosto, na długość około 1,5 cm od płaszcza, aby zapewnić równomierne wejście wszystkich przewodów do wtyku.

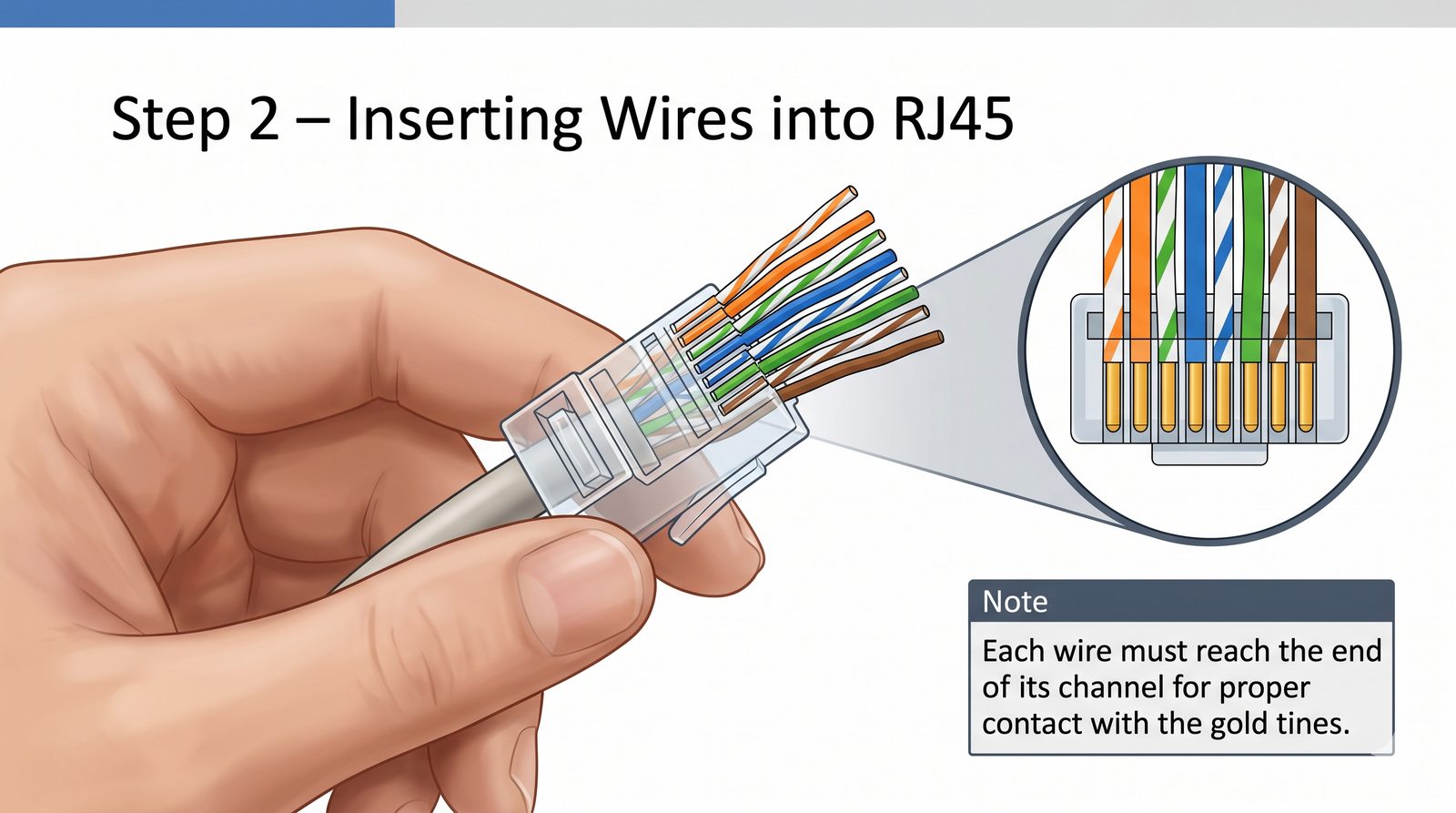

Włożenie przewodów do wtyku RJ45 wymaga precyzji i uwagi. Przytrzymując wtyk zatrzaskiem skierowanym w dół, należy wsunąć wszystkie osiem przewodów do odpowiednich kanałów, aż do oporu. Przez przezroczystą obudowę wtyku powinny być widoczne końce wszystkich przewodów, dotykające przedniej ścianki wtyku. Jeśli któryś przewód nie jest widoczny, oznacza to że został włożony za płytko i zaciśnięcie nie zapewni kontaktu.

Bardzo ważne jest, aby zewnętrzny płaszcz kabla został wsunięty do wtyku na głębokość około 5 mm. Płaszcz jest następnie zaciskany przez specjalny uchwyt we wtyku, co zapewnia mechaniczną wytrzymałość połączenia i chroni przed wyrwaniem przewodów podczas użytkowania. Jeśli płaszcz nie wchodzi do wtyku, oznacza to że ściągnięto go zbyt dużo i należy skrócić kabel oraz rozpocząć od nowa.

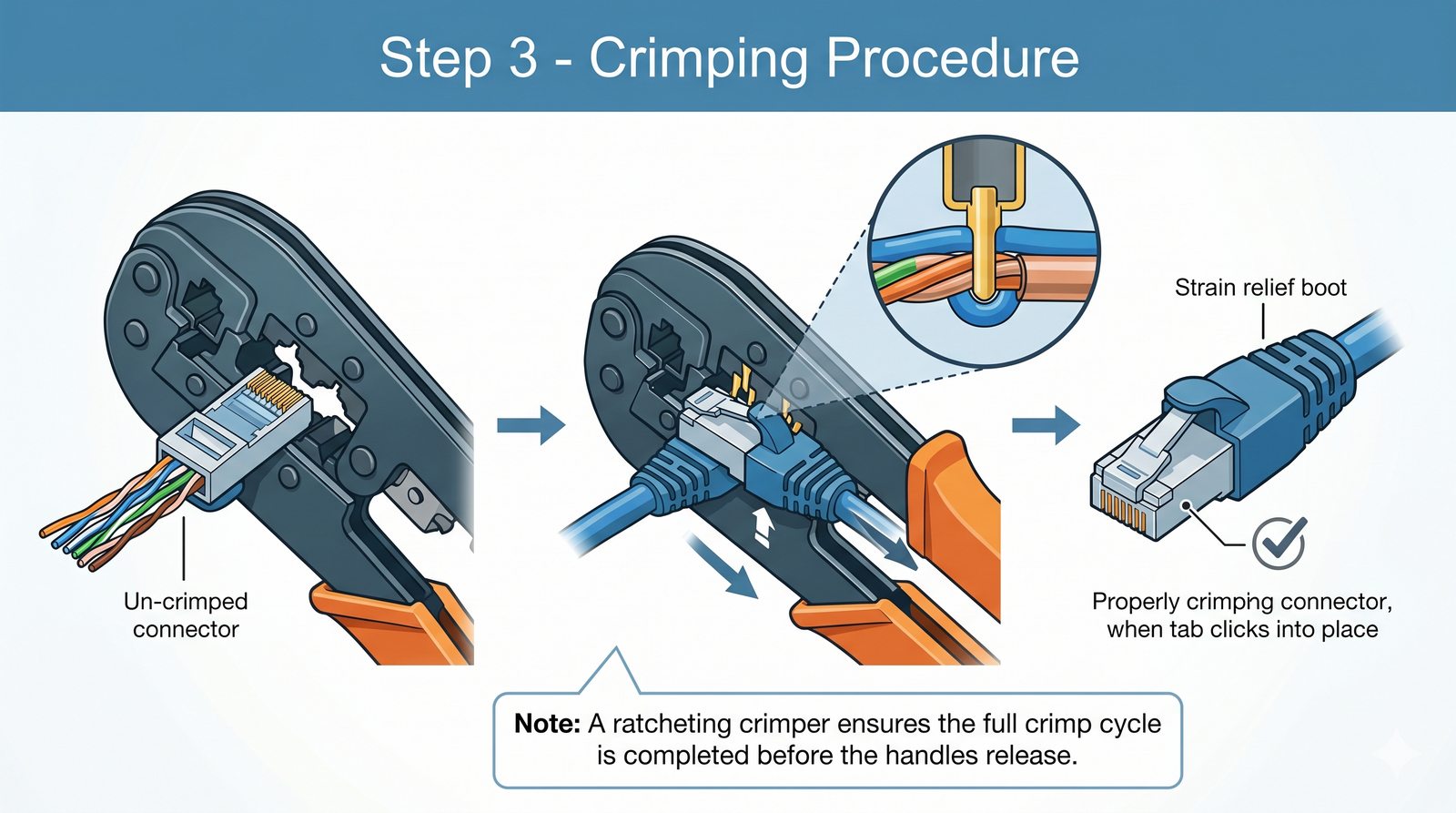

Zaciskanie wtyku jest ostatnim etapem mechanicznego montażu. Wtyk z włożonymi przewodami należy umieścić w odpowiednim gnieździe crimpera, upewniając się że jest prawidłowo osadzony. Następnie należy ścisnąć rękojeści zaciskarki z pełną siłą aż do oporu – charakterystyczne kliknięcie oznacza, że styki zostały w pełni dociśnięte. Po wyjęciu wtyku warto sprawdzić, czy wszystkie osiem styków jest schowanych na równym poziomie w obudowie.

Po zaciśnięciu styków należy sprawdzić, czy zatrzask wtyku działa prawidłowo (sprężynuje i zatrzaskuje się). Jeśli zatrzask jest zablokowany lub nie klika, wtyk nie będzie się prawidłowo trzymał w gnieździe. Po zakończeniu pierwszego końca należy wykonać drugi koniec kabla, stosując ten sam standard (chyba że celowo wykonujemy kabel skrosowany). Po wykonaniu obu wtyków kabel jest gotowy do testowania.

Testowanie kabla po wykonaniu obu wtyków jest absolutnie obowiązkowe przed użyciem go w sieci produkcyjnej. Prosty tester okablowania składa się z dwóch modułów: nadajnika (Master) i odbiornika (Remote). Po podłączeniu kabla tester wyświetla mapę połączeń, pokazując kolejność zapalania się diod na obu modułach. Poprawny wynik to sekwencyjne zapalenie się diod 1–8 w tej samej kolejności na obu końcach.

Większość prostych testerów umożliwia również identyfikację najczęstszych błędów: przerw (brak diody), zwarć (dwie diody świecą jednocześnie) oraz przekrzyżowań (diody zapalają się w złej kolejności). Niektóre modele oferują dodatkowo pomiar długości kabla metodą TDR oraz wykrywanie ekranowania. Warto zainwestować w tester średniej klasy (100–300 zł), który posiada funkcję wykrywania split pair, ponieważ jest to jeden z najczęściej przeoczonych błędów.

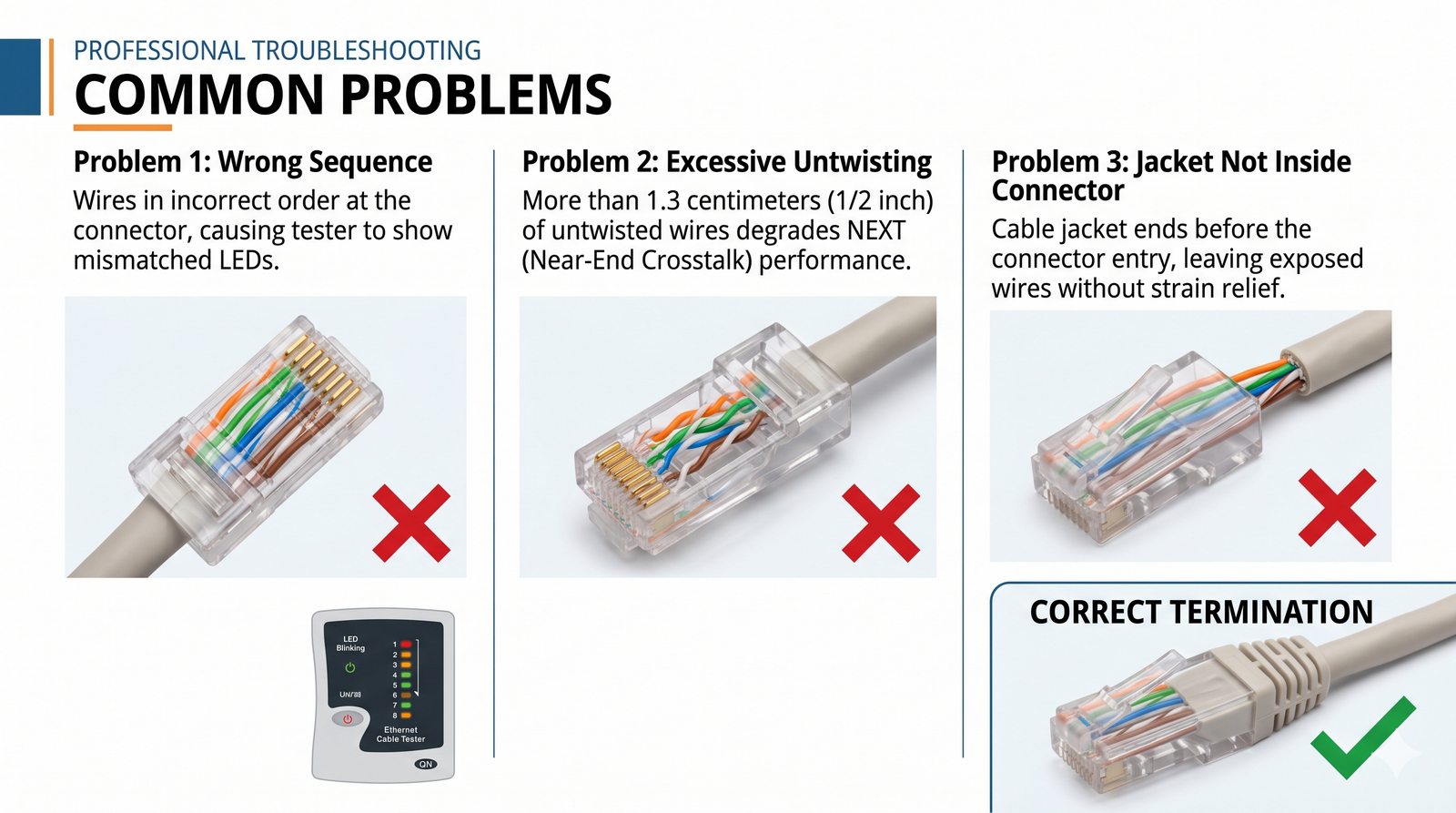

Znajomość typowych błędów popełnianych podczas zaciskania wtyków RJ45 pozwala na ich unikanie i szybszą diagnostykę problemów. Najczęstszym błędem jest pomylenie kolejności przewodów, szczególnie na pinach 3 i 6, które w standardzie T568B powinny być zajęte odpowiednio przez biało-zielony i zielony. Błąd ten wynika często z próby zapamiętania sekwencji bez zrozumienia, które pary są wykorzystywane do transmisji.

Kolejnym częstym problemem jest zbyt długie rozkręcenie par, przekraczające dopuszczalne 1,3 cm. Powoduje to pogorszenie parametrów NEXT i uniemożliwia certyfikację kabla, choć podstawowy tester ciągłości może nie wykryć tego problemu. Użycie wtyku o niewłaściwej średnicy do danego kabla, niedociśnięcie styków oraz brak płaszcza we wtyku to inne częste błędy, które można wyeliminować poprzez staranne przestrzeganie procedury montażu.

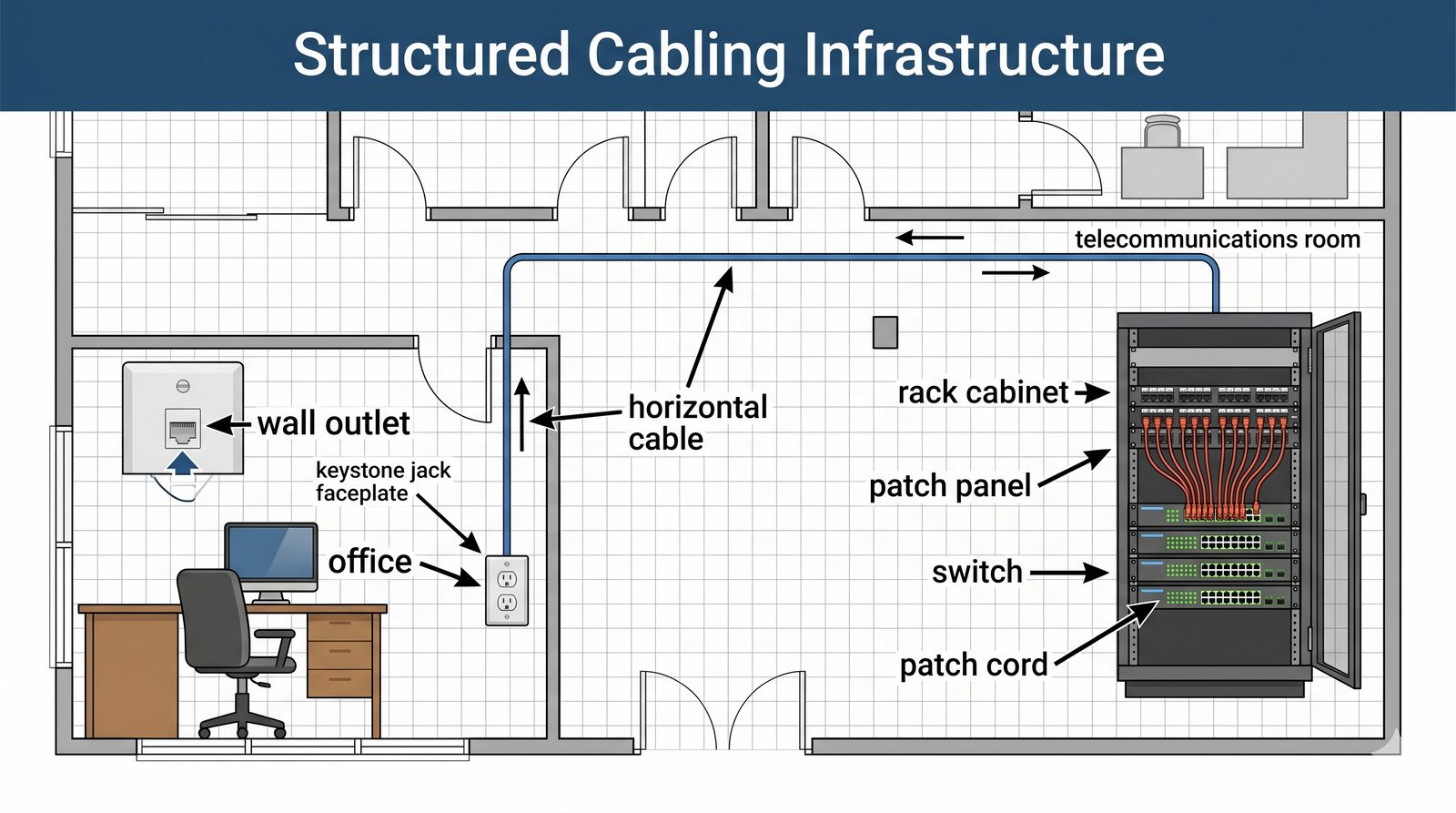

Okablowanie strukturalne to ustandaryzowany system okablowania telekomunikacyjnego, który obejmuje cały budynek lub kampus. Jego główną zaletą jest uniwersalność – to samo okablowanie może być wykorzystywane do transmisji danych, głosu, transmisji wideo i systemów sterowania. Standardy okablowania strukturalnego są zdefiniowane w normach ISO/IEC 11801 oraz TIA/EIA-568.

System okablowania strukturalnego składa się z kilku podsystemów: okablowania pionowego (szkieletowego), okablowania poziomego (dystrybucyjnego), okablowania stanowiskowego oraz punktów dystrybucyjnych (szafy kablowe). Każdy element systemu jest precyzyjnie zdefiniowany pod względem parametrów technicznych, co gwarantuje kompatybilność i przewidywalną wydajność całej instalacji.

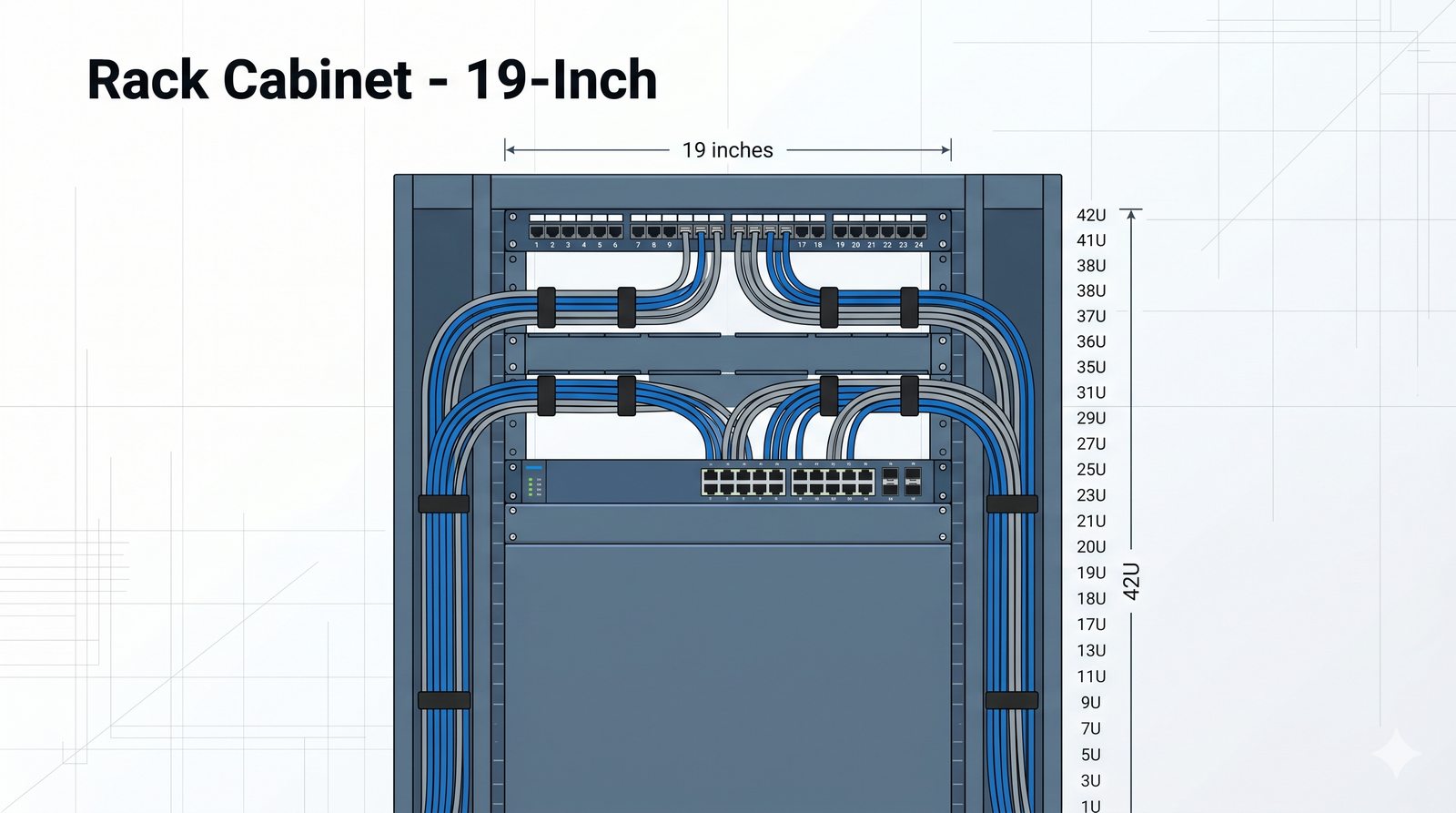

Szafa kablowa (rack) 19-calowa zgodna ze standardem EIA-310 jest centralnym punktem okablowania strukturalnego w budynku. Jej rozmiar określa się w jednostkach U (1U = 4,45 cm), a typowe szafy mają od 12U do 48U wysokości. W szafie montowane są panele krosownicze, przełączniki, organizery kabli, zasilacze UPS oraz inne urządzenia aktywne i pasywne niezbędne do działania sieci.

Prawidłowe zarządzanie kablami wewnątrz szafy ma kluczowe znaczenie dla niezawodności i łatwości utrzymania sieci. Patchcordy powinny być prowadzone przez organizery poziome i pionowe, a nadmiar długości powinien być estetycznie uporządkowany. Należy przestrzegać minimalnego promienia gięcia kabli (co najmniej 4-krotność średnicy kabla) oraz zapewnić odpowiednią wentylację dla urządzeń aktywnych.

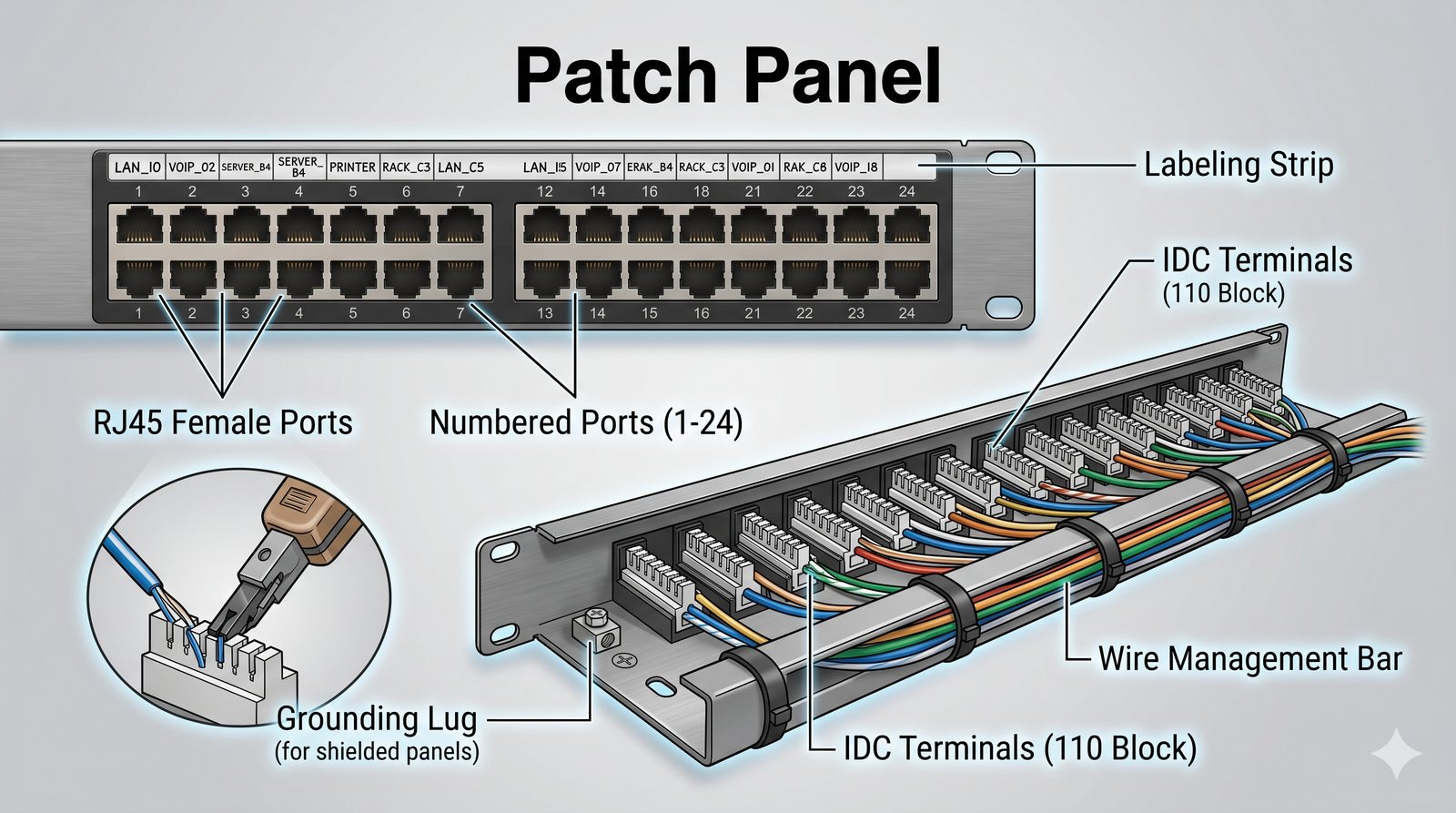

Panel krosowniczy (patch panel) jest pasywnym elementem okablowania strukturalnego, który stanowi interfejs między stałym okablowaniem poziomym a aktywnymi urządzeniami sieciowymi. Na tylnej stronie panelu znajdują się złącza IDC (Insulation Displacement Connector), do których zaciska się kable stałe prowadzone w ścianach i sufitach. Na przedniej stronie znajdują się porty RJ45, do których podłącza się krótkie patchcordy łączące panel z przełącznikiem.

Panele krosownicze są dostępne w wersjach 24- i 48-portowych, w wariantach UTP i ekranowanych. Ważne jest, aby panel był tej samej kategorii co instalowany kabel – użycie panelu Cat6 z kablem Cat6A stworzy wąskie gardło, które uniemożliwi certyfikację całego kanału. Każdy port panelu powinien być jednoznacznie oznaczony numerem zgodnym z dokumentacją instalacji.

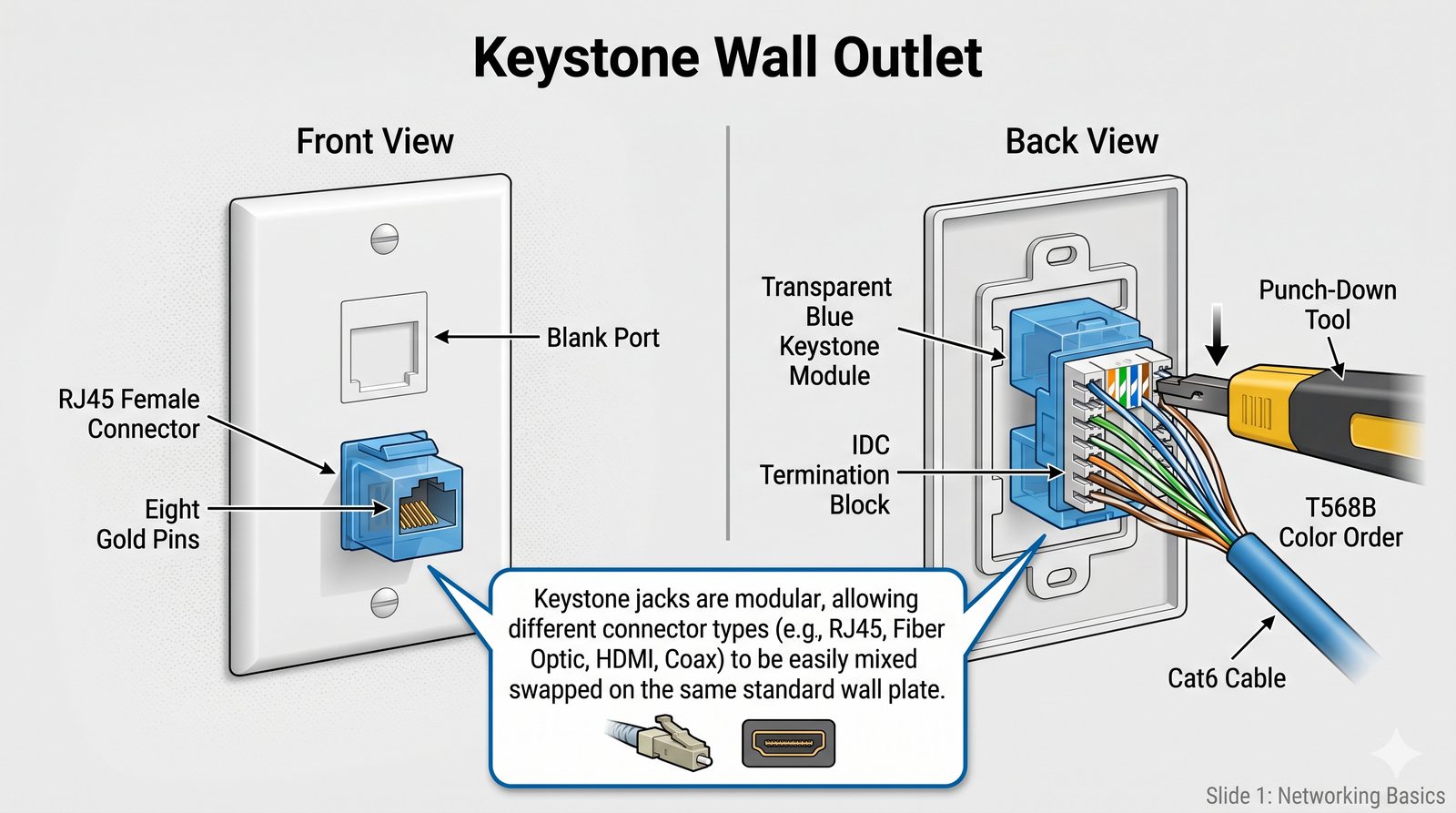

Gniazda abonenckie keystone RJ45 montowane są w puszkach ściennych i stanowią punkt dostępowy sieci dla użytkowników końcowych. Moduły keystone mają z tyłu złącze IDC, do którego zaciska się kabel stały za pomocą narzędzia udarowego (punch down tool). Na przedniej stronie znajduje się port RJ45, do którego użytkownik podłącza swój komputer za pomocą patchcordu. Keystone powinien być tej samej kategorii co reszta instalacji.

W nowoczesnych instalacjach coraz częściej stosuje się keystone kątowe (45 stopni), które ułatwiają prowadzenie patchcordu i zmniejszają naprężenia na złączu. Gniazda mogą być wyposażone w różne kolory ramek, co pozwala na kodowanie kolorami w zależności od przeznaczenia portu (np. czerwony dla sieci produkcyjnej, niebieski dla telefonii, zielony dla sieci testowej). Każde gniazdo powinno być oznaczone numerem portu zgodnym z dokumentacją w szafie kablowej.

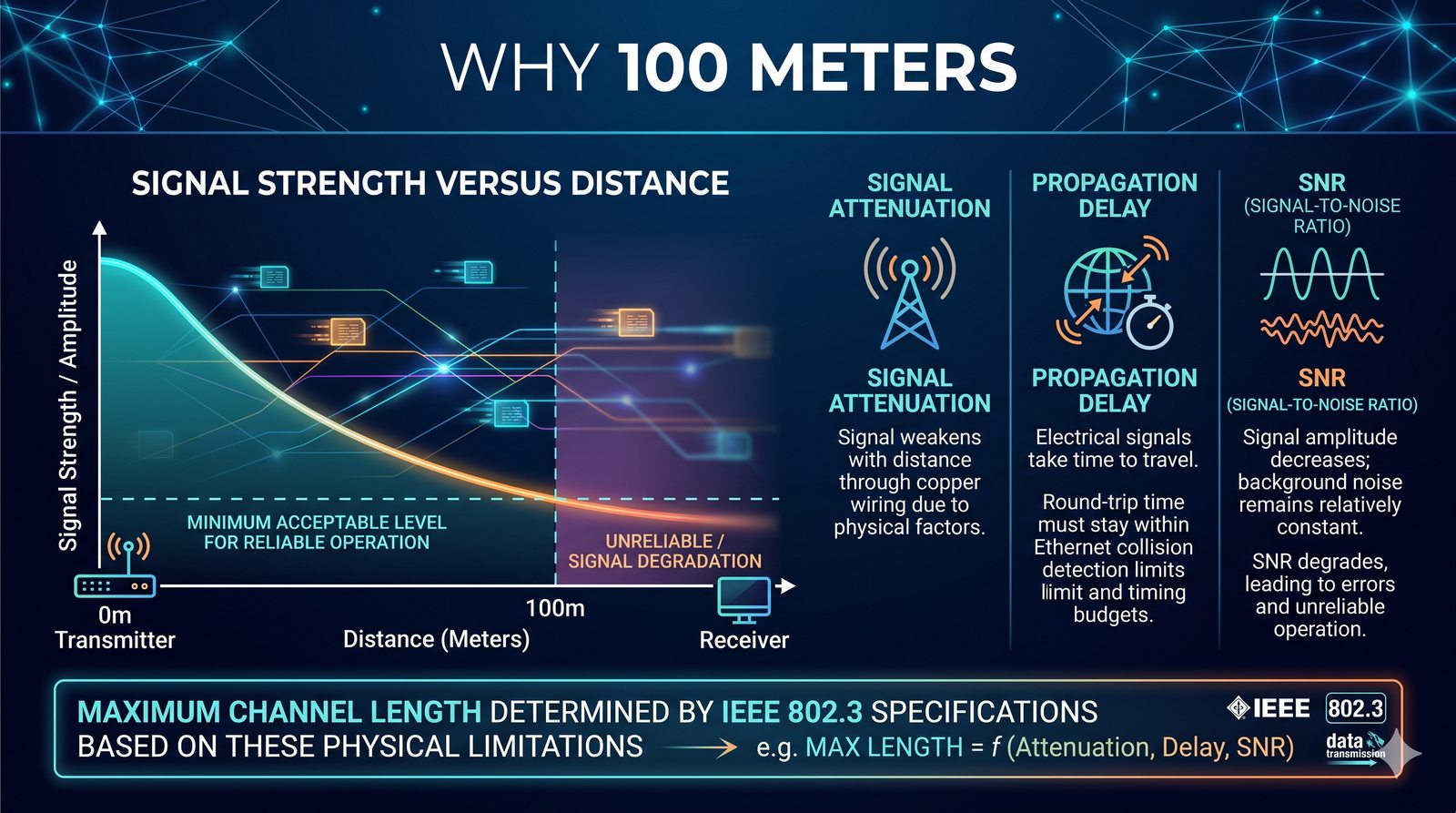

Maksymalna długość kanału transmisyjnego dla Ethernet na skrętce wynosi 100 metrów i jest określona przez normy IEEE 802.3. Ograniczenie to wynika z fizycznych właściwości transmisji sygnału w kablu miedzianym – przy dłuższych dystansach tłumienie sygnału staje się zbyt duże, aby odbiornik mógł poprawnie zinterpretować dane. Dodatkowo wraz ze wzrostem długości rośnie opóźnienie propagacji, co ma znaczenie dla mechanizmów kontroli dostępu do medium (CSMA/CD).

Struktura 100-metrowego kanału jest precyzyjnie zdefiniowana: do 90 metrów może stanowić stałe łącze (kabel w ścianach i sufitach), a pozostałe 10 metrów to patchcordy (maksymalnie 5 metrów z każdej strony). Przekroczenie tych wartości powoduje, że kanał nie spełnia wymagań normy i nie może być certyfikowany. W praktyce warto zachować margines bezpieczeństwa i projektować trasy nie dłuższe niż 85 metrów stałego łącza.

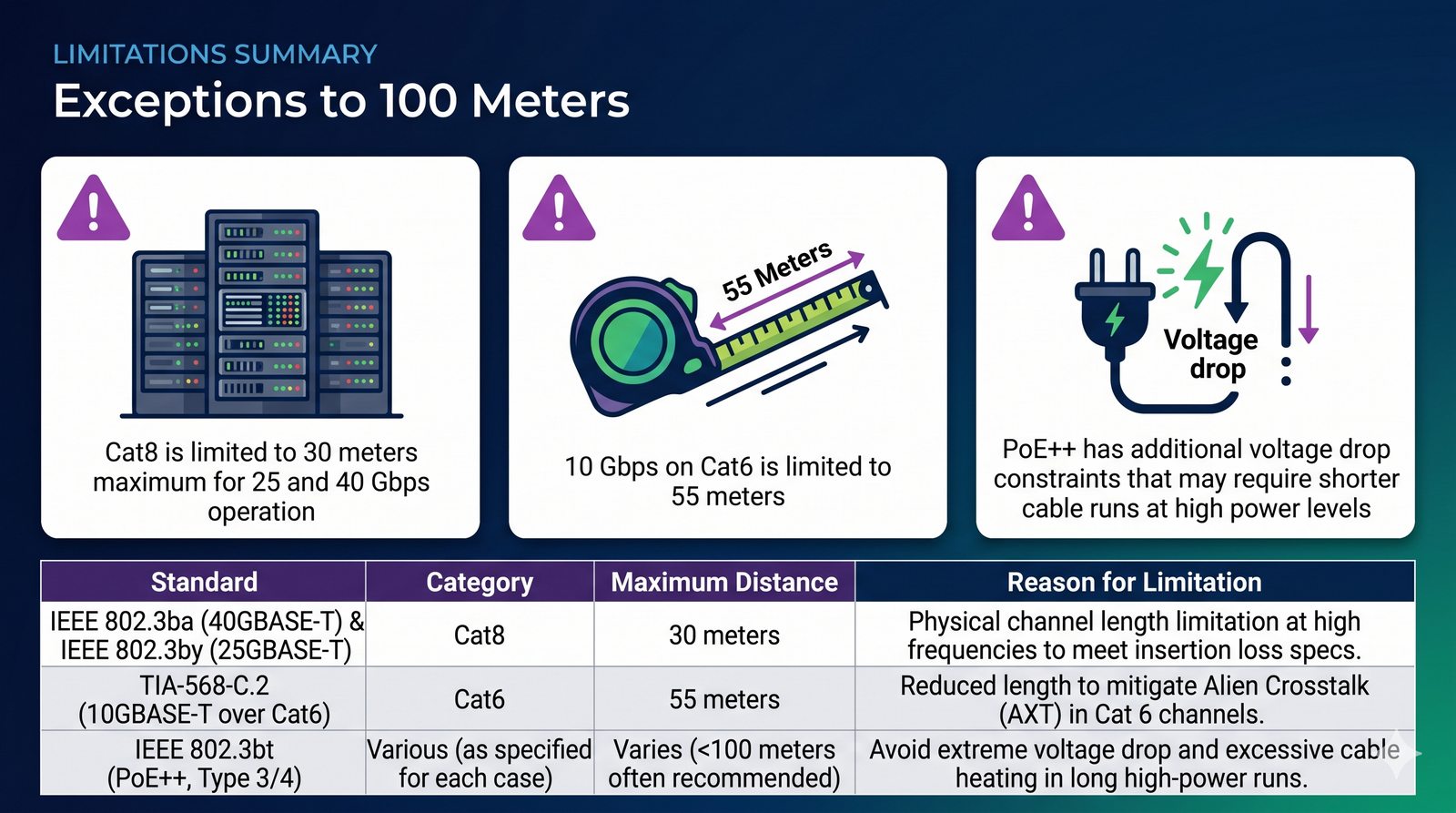

Ograniczenie długości 100 metrów ma kilka wyjątków, które wynikają z właściwości fizycznych wyższych częstotliwości transmisji. Kabel Cat8, pracujący z częstotliwością do 2000 MHz, może transmitować sygnał na maksymalnie 30 metrów – przy większej długości tłumienie byłoby tak duże, że odbiornik nie byłby w stanie poprawnie zdekodować danych. Podobnie 10GBase-T na kablu Cat6 jest ograniczony do 55 metrów, ponieważ Cat6 nie ma wystarczających parametrów dla 500 MHz na pełnym dystansie 100 m.

Technologia Power over Ethernet (PoE) również wprowadza ograniczenia związane z długością kabla. Maksymalna długość 100 metrów dotyczy transmisji danych, ale dla zasilania PoE spadek napięcia na długim kablu może być znaczący. Dla standardu PoE++ (60–100 W) zaleca się nieprzekraczanie 50 metrów, aby zapewnić wystarczające napięcie na końcu kabla. W praktyce warto planować trasy kabli z uwzględnieniem wszystkich tych ograniczeń.

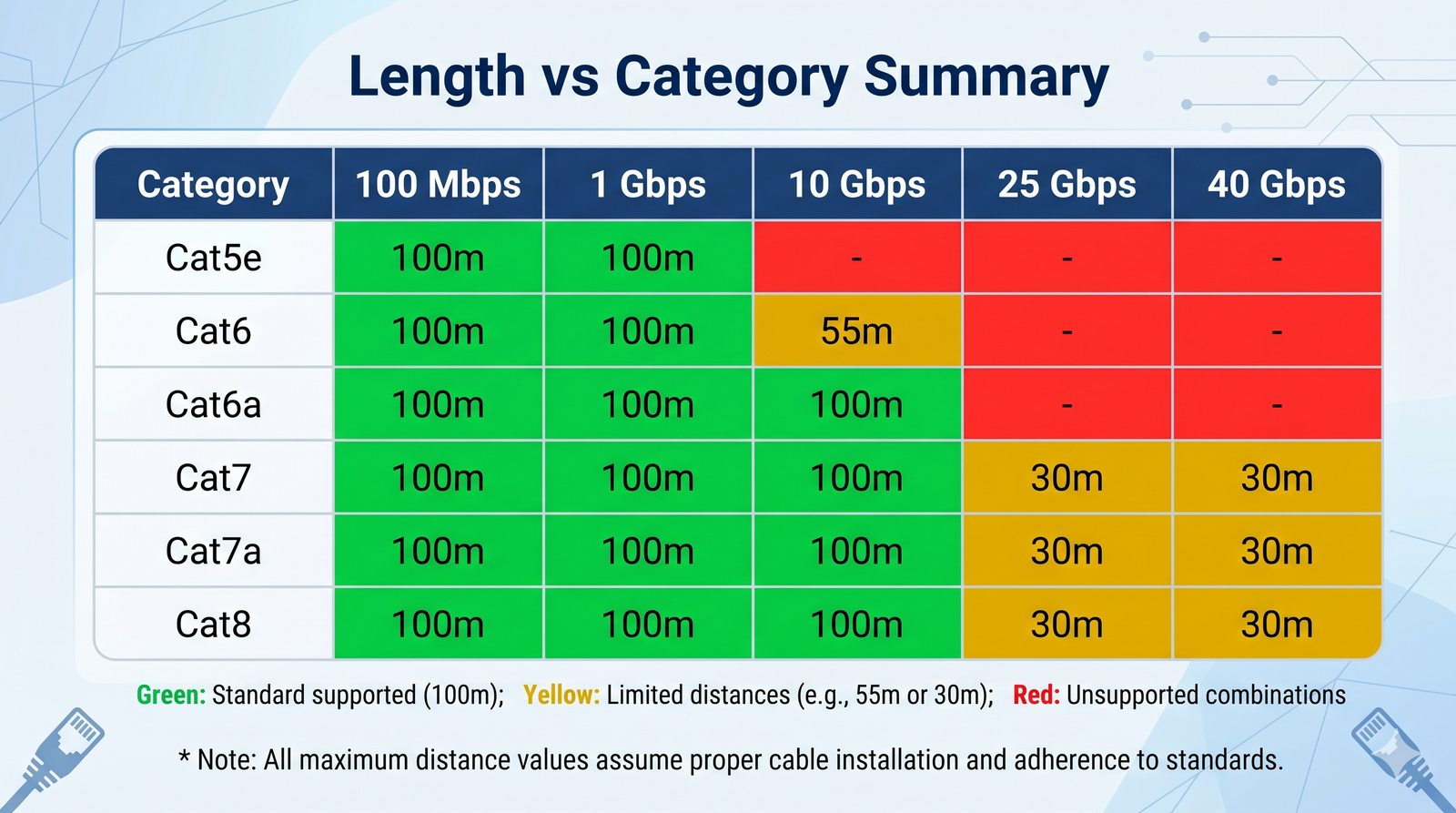

Zależność między kategorią kabla, prędkością transmisji a maksymalną długością jest kluczowym parametrem przy projektowaniu sieci. Dla standardu 1000Base-T (1 Gb/s) każda kategoria od Cat5e wzwyż zapewnia zasięg 100 metrów. Dla 10GBase-T tylko Cat6A gwarantuje 100 metrów, podczas gdy Cat6 osiąga zaledwie 55 metrów, a Cat5e w ogóle nie obsługuje tego standardu. Dla 25GBase-T i 40GBase-T konieczny jest Cat8, ale tylko na 30 metrów.

Przy projektowaniu sieci warto kierować się zasadą, że wybór kategorii kabla determinuje maksymalną prędkość na danym dystansie. Jeśli w przyszłości planowane jest zwiększenie prędkości, lepiej od razu zainstalować wyższą kategorię, niż później wymieniać okablowanie. Dla typowej instalacji biurowej Cat6A jest bezpiecznym wyborem, zapewniającym 10 Gb/s na 100 m i kompatybilność wsteczną ze starszymi standardami.

Testowanie okablowania jest nieodłącznym elementem każdej instalacji sieciowej, niezależnie od jej skali. Proste testery ciągłości, kosztujące od 50 do 500 zł, są niezbędne w codziennej pracy instalatora i administratora sieci. Pozwalają one na szybkie sprawdzenie mapy połączeń, wykrycie przerw, zwarć i przekrzyżowań. Są one wystarczające do diagnostyki awarii i weryfikacji pojedynczych kabli w małych sieciach.

Certyfikatory, których ceny zaczynają się od 15 000 zł i sięgają 60 000 zł, są profesjonalnymi urządzeniami pomiarowymi stosowanymi przy odbiorze nowych instalacji. Mierzą one wszystkie parametry transmisyjne wymagane przez normy, w tym tłumienie, NEXT, PSNEXT, Return Loss, opóźnienie propagacji i wiele innych. Certyfikator generuje szczegółowy raport PASS/FAIL dla każdego testowanego portu, który stanowi dokumentację potwierdzającą zgodność instalacji z normami.

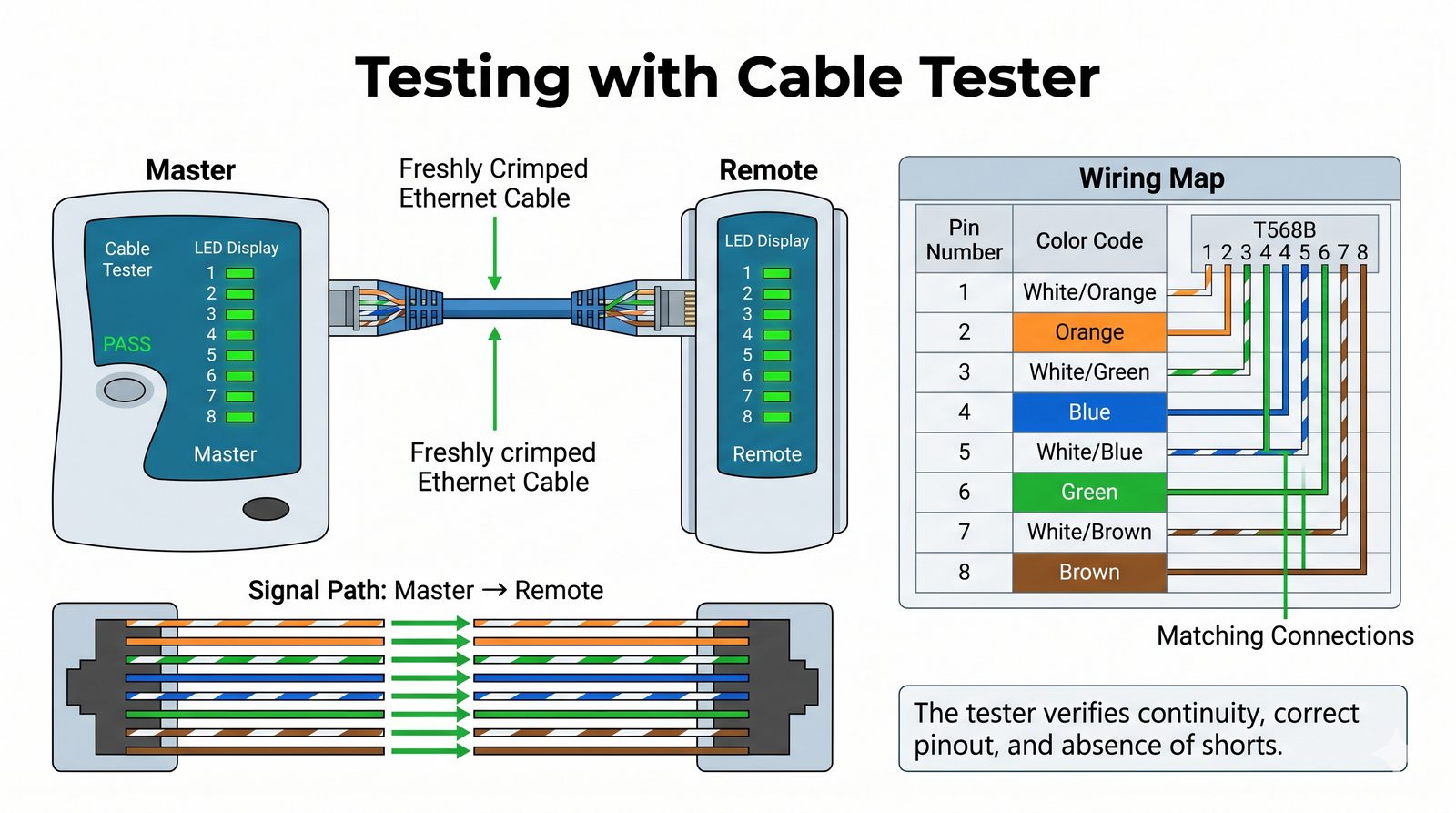

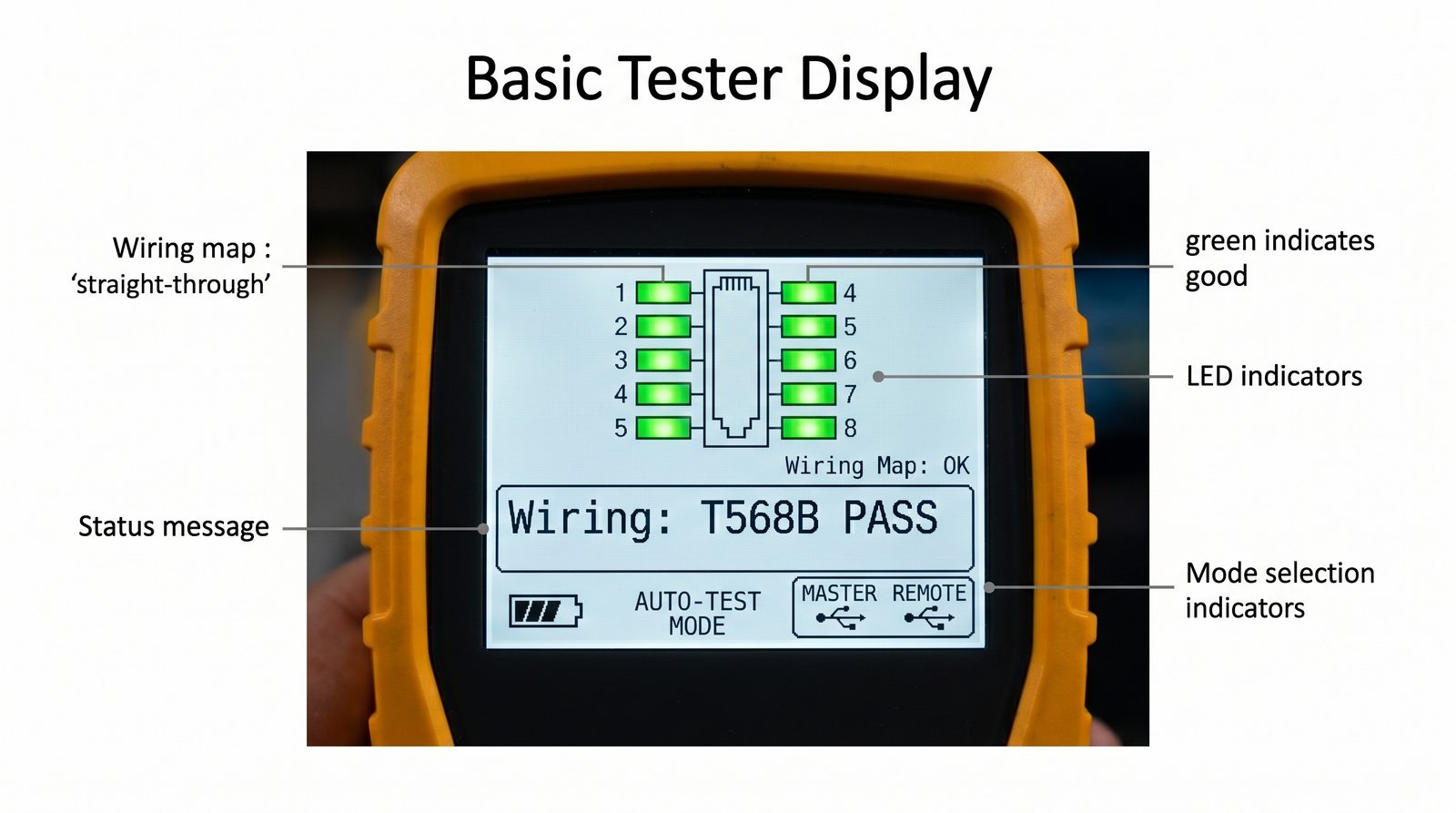

Prosty tester okablowania wyświetla mapę połączeń, porównując sekwencję zapalania się diod na module Master i Remote. W przypadku kabla poprawnego diody zapalają się sekwencyjnie od 1 do 8 w tej samej kolejności na obu modułach, a na końcu zapala się dioda G (ground/ekran) w przypadku kabli ekranowanych. Wynik PASS oznacza, że wszystkie osiem przewodów jest prawidłowo podłączonych i nie ma zwarć ani przerw.

Większość testerów wyposażona jest również w funkcję pomiaru długości kabla za pomocą techniki TDR (Time Domain Reflectometry). Pomiar ten wymaga znajomości współczynnika VOP (Velocity of Propagation) dla danego kabla, który jest podawany przez producenta i zazwyczaj wynosi od 0,65c do 0,75c (65–75% prędkości światła). Dokładność pomiaru długości wynosi około ±1% przy znanej wartości VOP.

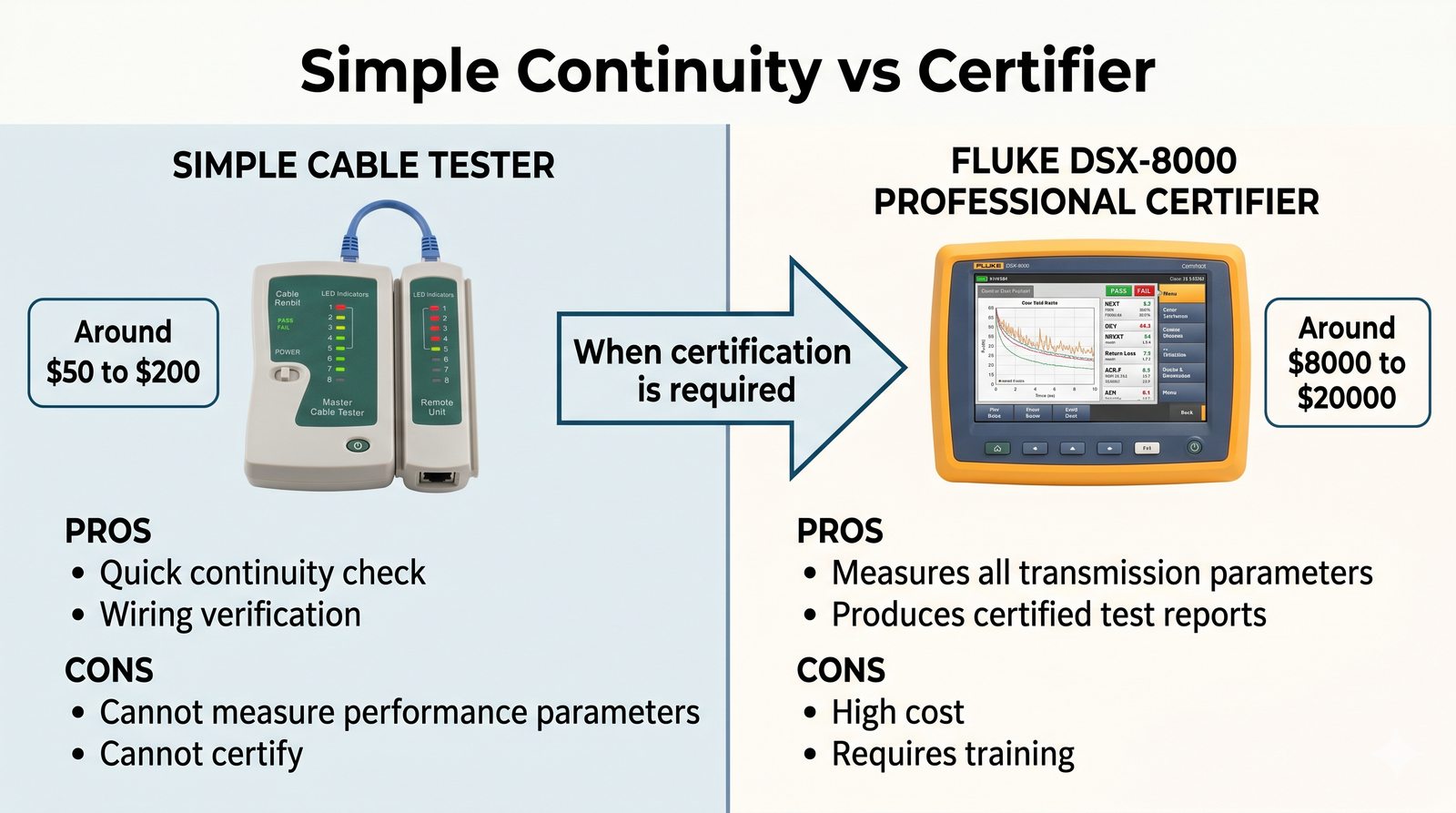

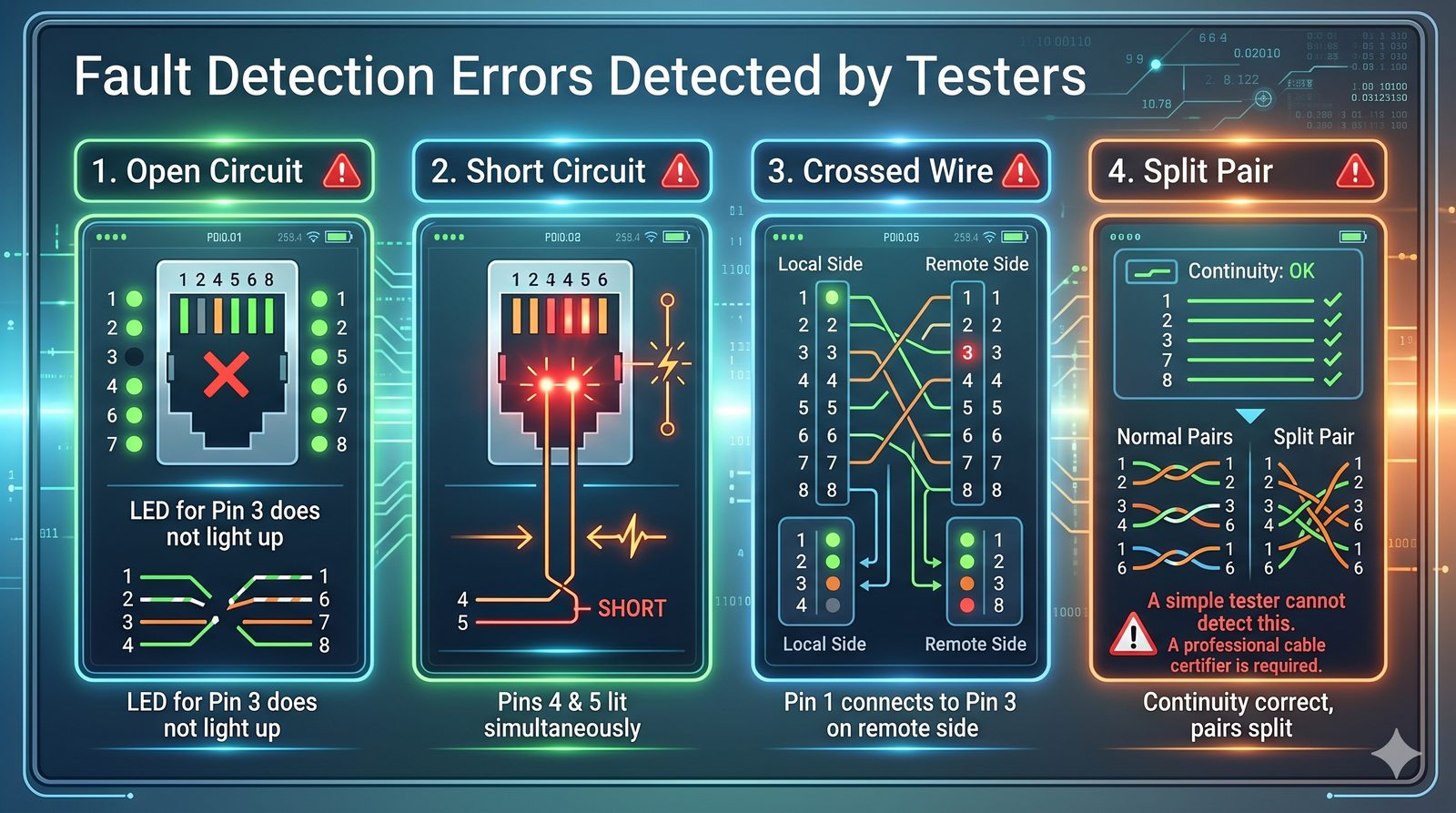

Prosty tester ciągłości wykrywa podstawowe błędy okablowania, ale ma istotne ograniczenia. Przerwa (open) objawia się brakiem świecenia odpowiedniej diody, zwarcie (short) powoduje zapalenie się dwóch diod jednocześnie, a przekrzyżowanie (cross) objawia się diodami zapalającymi się w nieprawidłowej kolejności. Te trzy błędy są łatwe do zdiagnozowania i naprawienia nawet przez początkującego instalatora.

Najbardziej podstępnym błędem jest split pair (para podzielona), w którym przewody z różnych par są ze sobą połączone, zachowując ciągłość elektryczną, ale tracąc integralność pary skręconej. Prosty tester pokazuje wtedy wynik PASS, ponieważ każdy przewód ma połączenie od końca do końca. Tymczasem parametry transmisyjne takiego połączenia są fatalne – przesłuch NEXT jest bardzo wysoki, co uniemożliwia transmisję z prędkością powyżej 10 Mb/s. Split pair może wykryć tylko certyfikator lub zaawansowany tester z funkcją pomiaru NEXT.

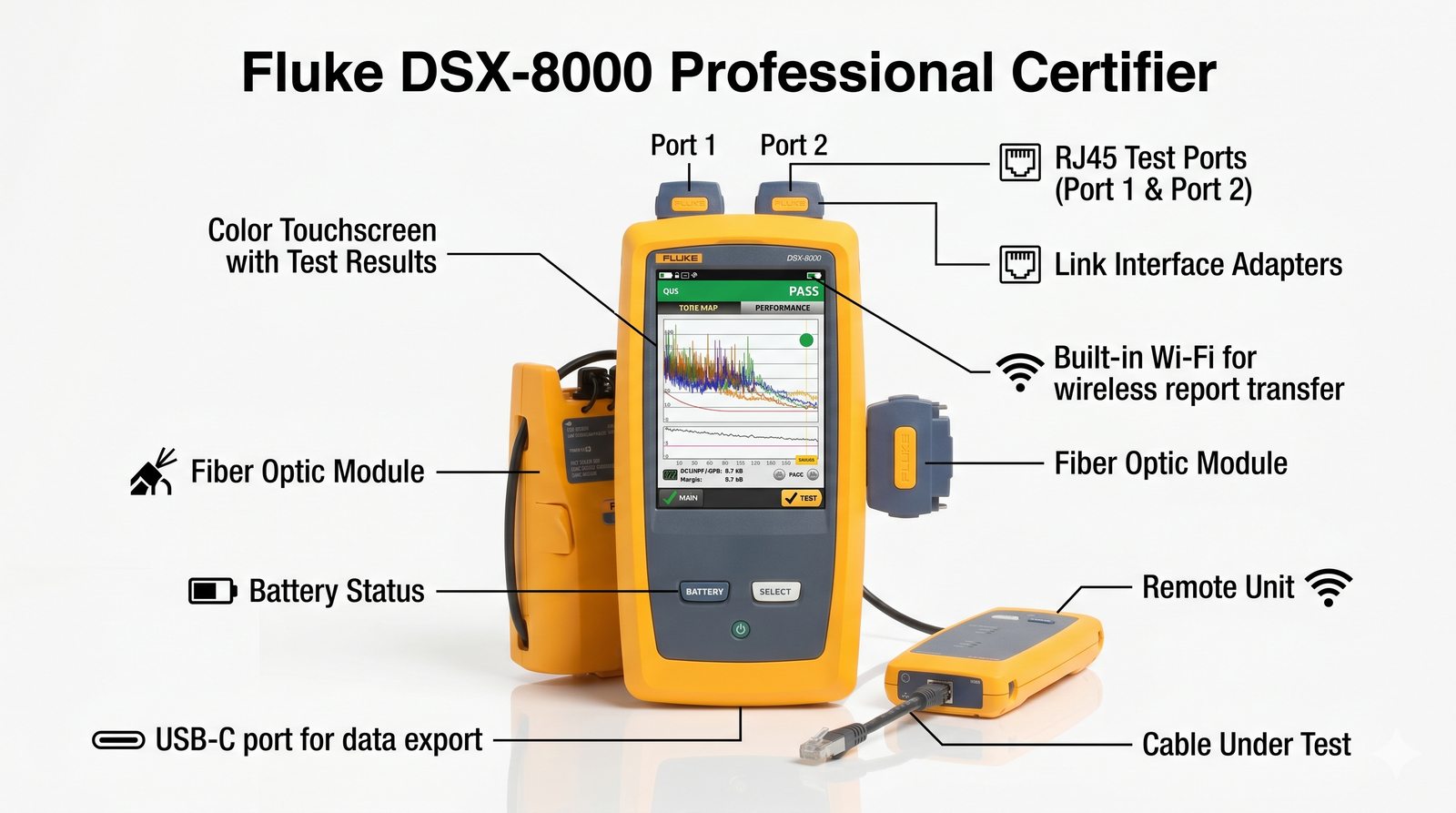

Fluke DSX-8000 CableAnalyzer jest uznawany za benchmark w dziedzinie certyfikacji okablowania miedzianego i światłowodowego. Urządzenie to obsługuje certyfikację do Cat8 / klasy II (2000 MHz) i wykonuje pełny zestaw pomiarów w czasie zaledwie 7–10 sekund na jeden port. Wyniki są automatycznie zapisywane i mogą być przesyłane przez wbudowany moduł Wi-Fi do oprogramowania LinkWare do zarządzania i raportowania.

Fluke DSX-8000 automatycznie wykrywa normę (TIA lub ISO) i dobiera odpowiednie wartości graniczne dla testowanych parametrów. Urządzenie posiada kolorowy ekran dotykowy z intuicyjnym interfejsem oraz wbudowane moduły TDR, które pozwalają na precyzyjną lokalizację uszkodzeń. Cena Fluke DSX-8000 wynosi około 50 000–60 000 zł, co czyni go inwestycją dostępną głównie dla profesjonalnych firm instalatorskich.

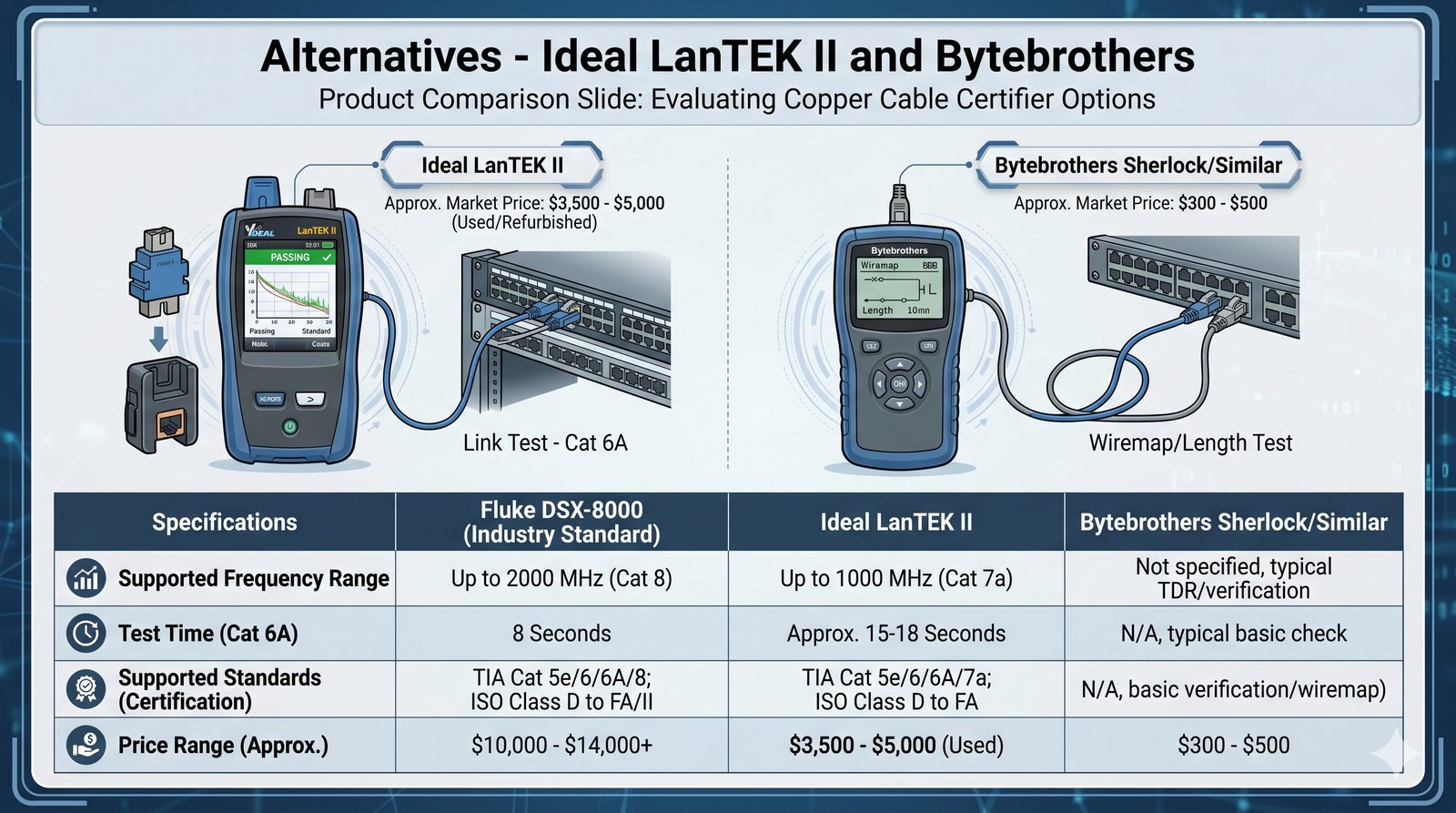

Rynek certyfikatorów okablowania oferuje kilka alternatyw dla drogich urządzeń Fluke. Ideal LanTEK II to amerykański certyfikator obsługujący Cat8, wyposażony w duży ekran dotykowy i intuicyjne oprogramowanie. Jest on nieco tańszy od Fluke, co czyni go atrakcyjną alternatywą dla firm, które potrzebują certyfikatora do Cat8, ale mają ograniczony budżet.

Bytebrothers CablingAnalyzer to polski certyfikator produkowany przez firmę Soft-PC z Krakowa. Oferuje certyfikację do Cat6A w konkurencyjnej cenie, co jest interesującą opcją dla firm działających głównie na rynku krajowym. Niezależnie od wybranego producenta, każdy certyfikator wymaga regularnej kalibracji co 12 miesięcy, aby zapewnić wiarygodność wyników pomiarów. Koszt kalibracji wynosi zazwyczaj 10–20% wartości urządzenia.

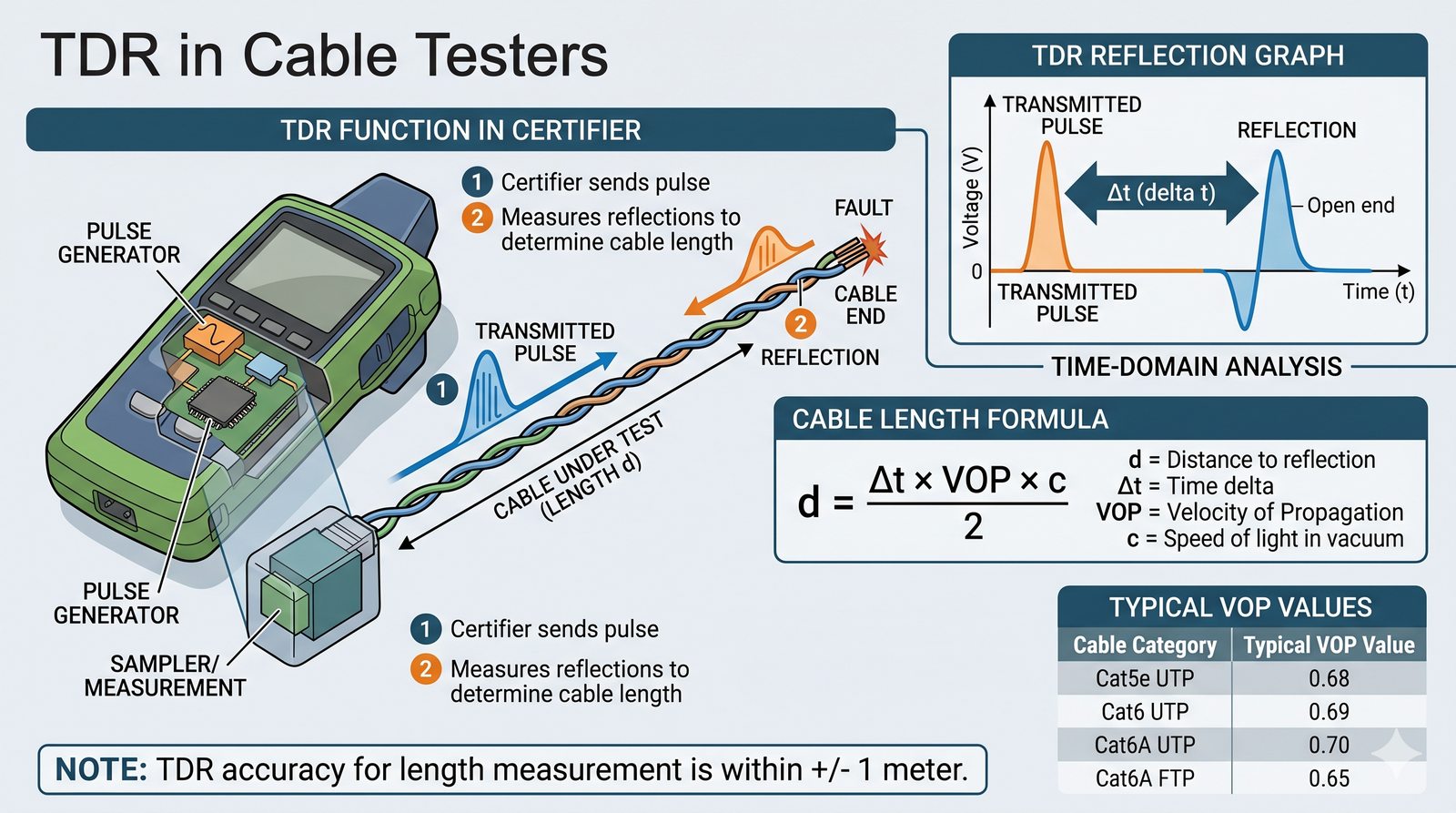

Technika TDR (Time Domain Reflectometry) jest jedną z najważniejszych funkcji zaawansowanych testerów okablowania. Działa ona na zasadzie wysłania krótkiego impulsu elektrycznego w kabel i pomiaru czasu, po którym wraca on odbitego od miejsca nieciągłości impedancji. Znając prędkość propagacji sygnału w kablu (VOP), można precyzyjnie obliczyć odległość do miejsca uszkodzenia.

TDR pozwala na pomiar całkowitej długości kabla z dokładnością do ±1% oraz na lokalizację przerw, zwarć i innych nieciągłości. W profesjonalnych certyfikatorach TDR jest wykorzystywany nie tylko do diagnostyki, ale także do weryfikacji długości kanału zgodnie z wymaganiami norm. W prostych testerach za 100–300 zł również często znajduje się funkcja TDR, która pozwala na pomiar długości kabla, choć z mniejszą dokładnością niż w profesjonalnych urządzeniach.

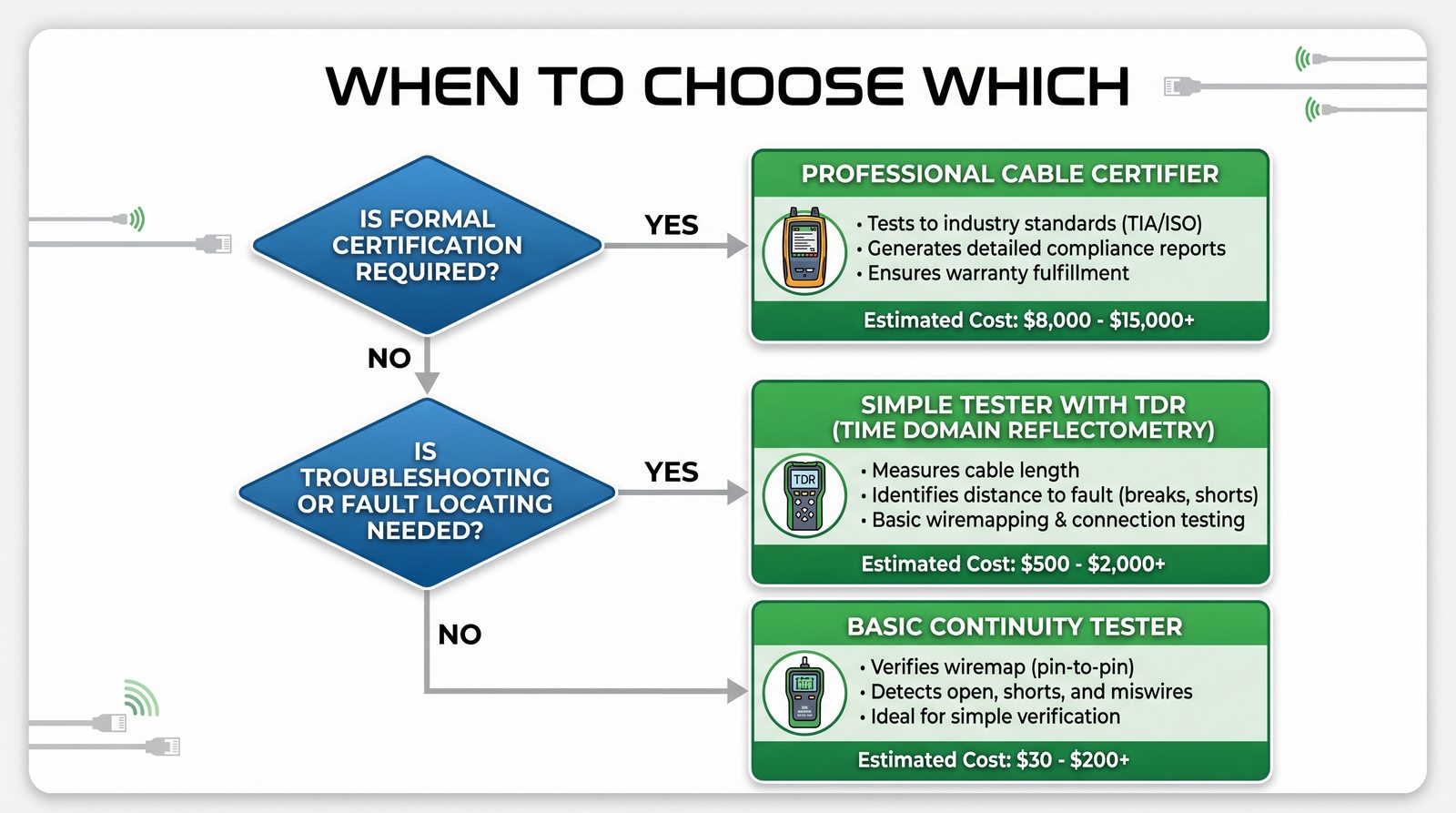

Wybór między prostym testerem a certyfikatorem zależy przede wszystkim od skali i wymagań instalacji. Prosty tester jest wystarczający dla małych sieci domowych i biurowych, gdzie nie jest wymagana certyfikacja zgodności z normami. Sprawdza mapę połączeń, ciągłość i wykrywa podstawowe błędy, co jest wystarczające do codziennej diagnostyki i wykonywania pojedynczych kabli.

Certyfikator jest niezbędny przy odbiorze nowych instalacji komercyjnych, gdzie wymagana jest dokumentacja potwierdzająca zgodność z normami TIA lub ISO. Mierzy on wszystkie parametry transmisyjne, które mają wpływ na działanie sieci: tłumienie, NEXT, PSNEXT, ACR, PSACR, Return Loss, opóźnienie propagacji, skośność opóźnienia i inne. Tylko certyfikator może wykryć split pair i potwierdzić, że kabel spełnia wymagania dla danej kategorii.

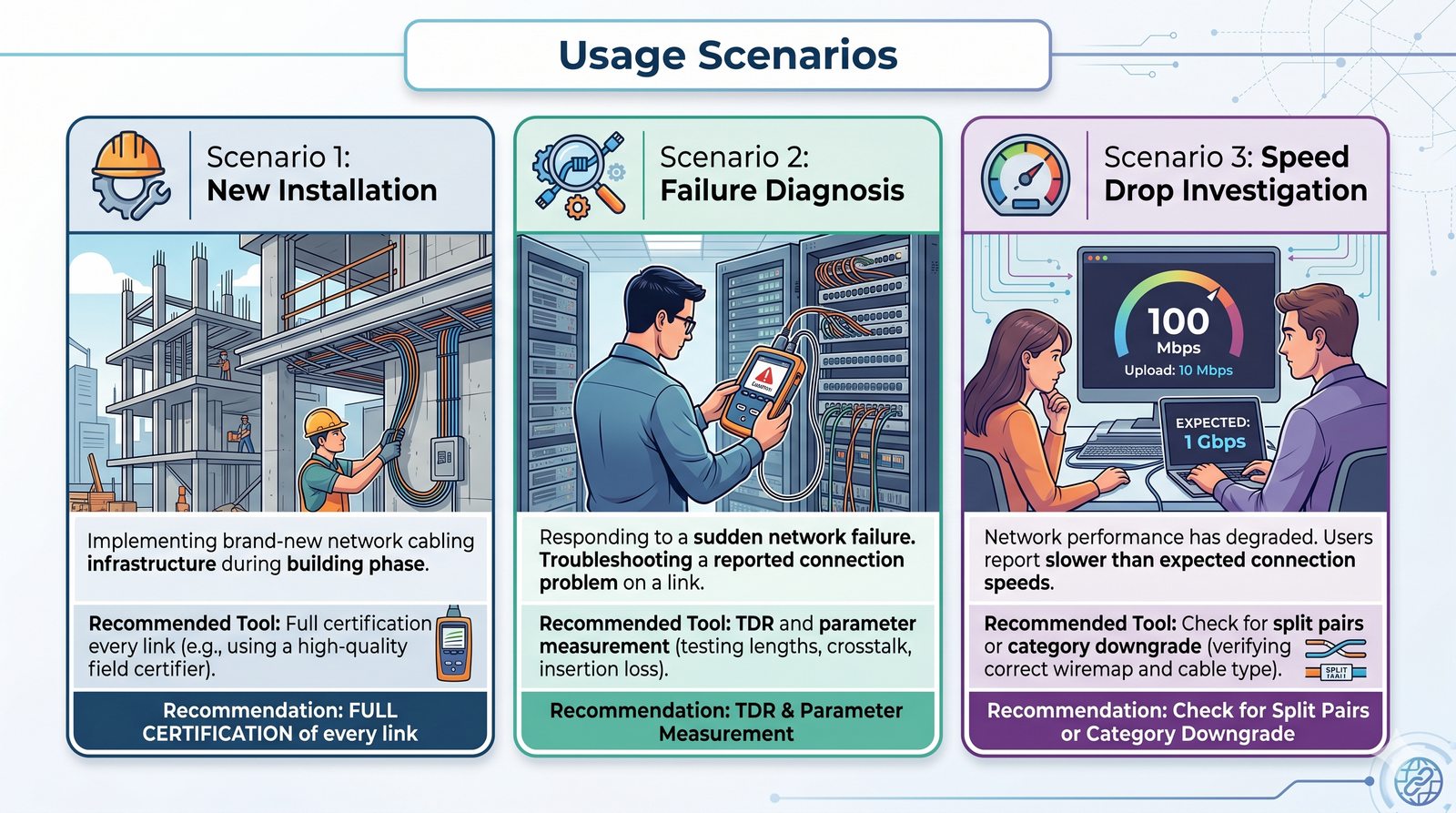

Wybór odpowiedniego testera zależy od konkretnego scenariusza użycia. W przypadku nowej instalacji biurowej ze 100 gniazdami konieczne jest użycie certyfikatora do przetestowania każdego portu i wygenerowania raportów PDF. Koszt zlecenia takiej certyfikacji firmie zewnętrznej wynosi zazwyczaj 15–30 zł za port, co przy 100 gniazdach daje 1500–3000 zł – jest to niewielki procent całkowitego kosztu instalacji.

W scenariuszu awaryjnym, gdy jeden komputer nie łączy się z siecią, wystarczy prosty tester ciągłości, który w ciągu 2 minut sprawdzi kabel od komputera do gniazda ściennego. W przypadku spadku prędkości z 1 Gb/s do 100 Mb/s przyczyną jest zazwyczaj uszkodzenie jednej z czterech par – prosty tester wskaże, która para jest uszkodzona. Jeśli tester ciągłości pokazuje wynik PASS, a prędkość jest obniżona, przyczyną może być split pair, który wymaga już użycia certyfikatora.

Samodzielne ćwiczenie rozpoznawania kabli jest doskonałym sposobem na utrwalenie wiedzy teoretycznej w praktyce. Analizując nadruk na płaszczu kabla, można odczytać jego kategorię (np. Cat6A, Cat7), typ ekranowania (UTP, F/UTP, S/FTP) oraz inne parametry, takie jak średnica przewodów (AWG) czy standard zgodności (TIA/EIA, ISO/IEC). Sprawdzenie średnicy kabla daje pogląd na jego kategorię – Cat6A jest wyraźnie grubszy od Cat5e.

Po identyfikacji kabla warto sprawdzić kolorystykę par i upewnić się, że jest zgodna ze standardem T568. Następnie należy podłączyć kabel do testera i sprawdzić mapę połączeń. Na podstawie zebranych informacji można określić, do jakich zastosowań nadaje się dany kabel: Cat5e do 1 Gb/s na 100 m, Cat6A do 10 Gb/s na 100 m, Cat8 do 40 Gb/s na 30 m. Ćwiczenie to uczy praktycznego łączenia wiedzy teoretycznej z rzeczywistymi komponentami.

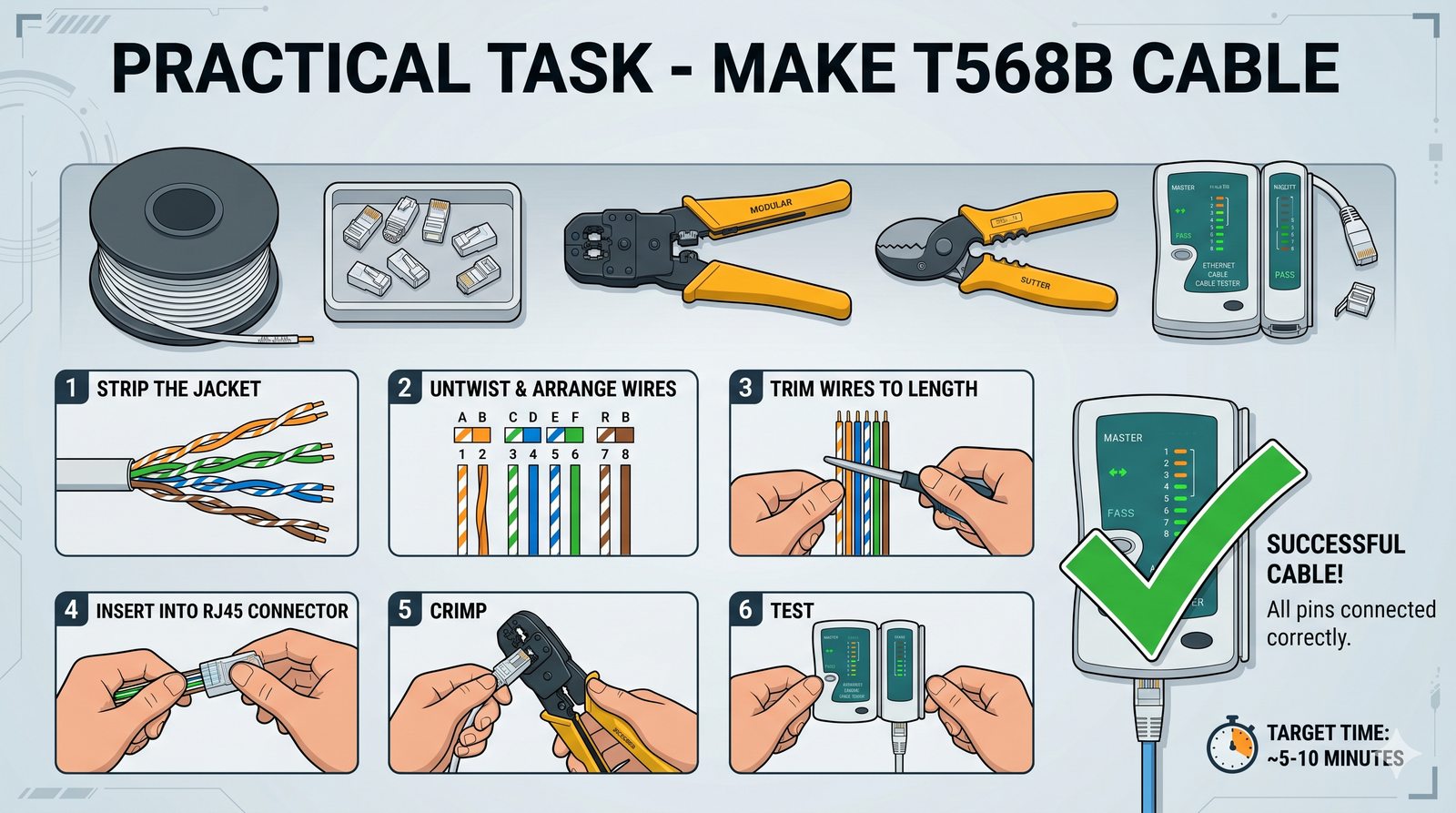

Wykonanie kabla krok po kroku jest podstawową umiejętnością praktyczną każdego instalatora sieci. Po odcięciu i przygotowaniu kabla Cat6 o długości 2 metrów należy ściągnąć płaszcz striparką na długość 2–3 cm, a następnie rozkręcić pary na maksymalnie 1,3 cm. Ułożenie przewodów w sekwencji T568B wymaga znajomości kolejności: biało-pomarańczowy, pomarańczowy, biało-zielony, niebieski, biało-niebieski, zielony, biało-brązowy, brązowy.

Po włożeniu przewodów do wtyku RJ45 i zaciśnięciu crimperem należy przetestować kabel testerem, aby upewnić się, że wszystkie osiem przewodów ma prawidłowe połączenie. Po wykonaniu obu końców warto przeprowadzić test przesyłowy – przesłanie pliku 1 GB przez wykonany kabel pozwala zweryfikować, czy działa on z prędkością 1 Gb/s. Jeśli prędkość jest niższa lub występują błędy transmisji, kabel należy dokładnie sprawdzić i ewentualnie wykonać ponownie.

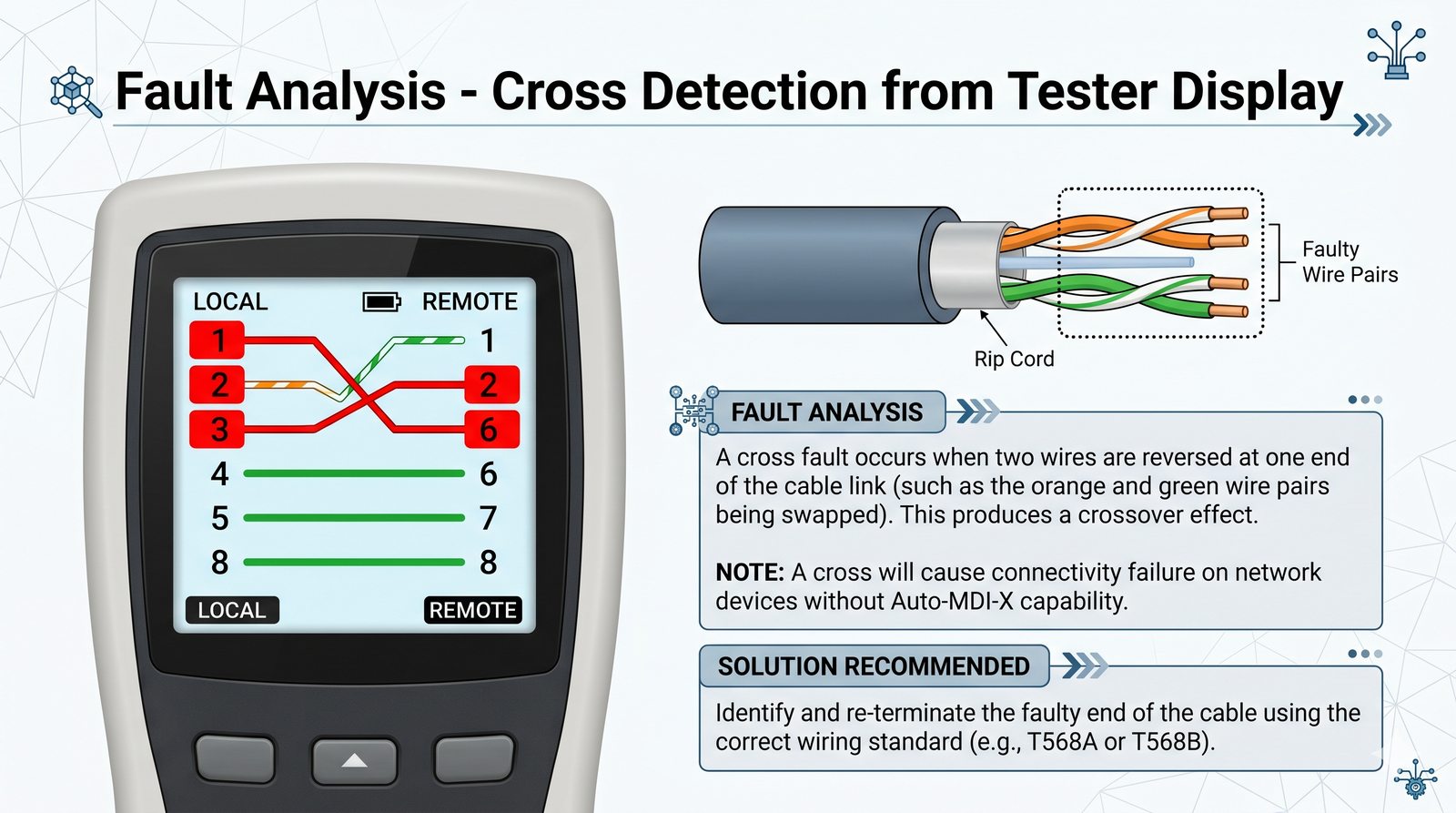

Analiza wadliwego kabla na podstawie wyników testera jest cennym ćwiczeniem diagnostycznym. Wynik testera pokazujący sekwencję Master: 1-2-3-4-5-6-7-8 i Remote: 1-2-3-6-5-4-7-8 wskazuje na przekrzyżowanie par: przewody na pinach 4 i 5 są zamienione z przewodami na pinach 3 i 6. Jest to typowy błąd polegający na pomyleniu kolejności przewodów zielonych i niebieskich.

W standardzie 1000Base-T i 100Base-TX transmisja odbywa się na pinach 1, 2, 3 i 6. Jeśli piny 3 i 6 są zamienione z pinami 4 i 5, kabel może nie działać wcale lub negocjować prędkość zaledwie 10 Mb/s. Rozwiązaniem jest przecięcie wtyku i wykonanie go od nowa z prawidłową sekwencją kolorów. To ćwiczenie pokazuje, jak ważne jest dokładne sprawdzanie kolejności przewodów przed zaciśnięciem wtyku.

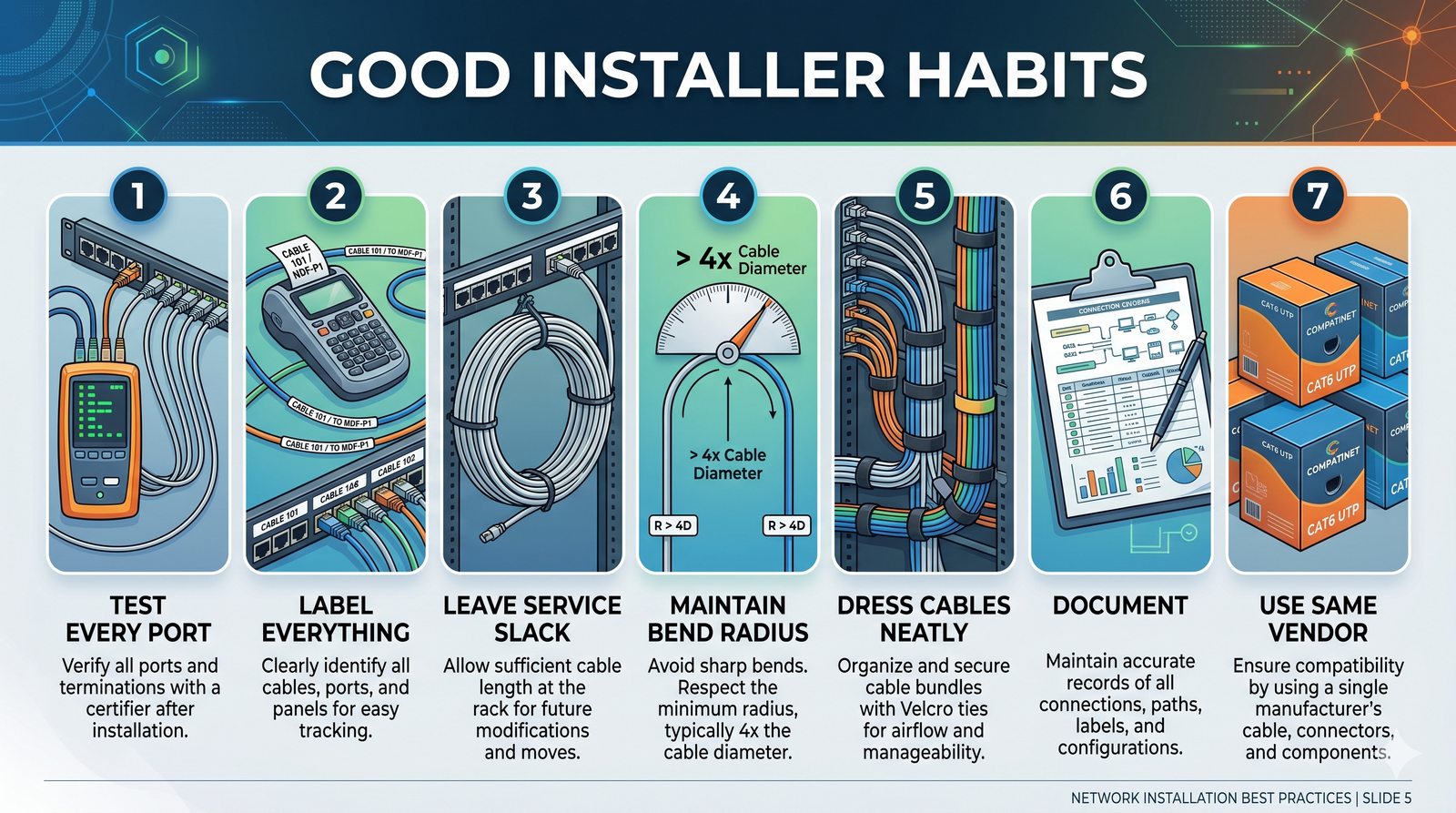

Przestrzeganie dobrych praktyk instalacyjnych ma bezpośredni wpływ na niezawodność i żywotność sieci. Testowanie każdego portu po wykonaniu, nawet jeśli kabel wygląda prawidłowo, pozwala uniknąć ukrytych wad, które mogą ujawnić się dopiero po latach eksploatacji. Oznaczanie kabli i gniazd spójną numeracją jest niezbędne do sprawnego zarządzania siecią i szybkiej lokalizacji usterek.

Zachowanie odpowiedniego promienia gięcia kabla (minimum 4-krotność średnicy) zapobiega uszkodzeniom mechanicznym przewodów i pogorszeniu parametrów transmisyjnych. Separacja kabli miedzianych od energetycznych (minimum 20 cm, a dla kabli o mocy powyżej 5 kVA co najmniej 30 cm) jest wymagana przez normy i zapobiega zakłóceniom EMI. Stosowanie wtyków odpowiednich do kategorii kabla gwarantuje, że złącze nie będzie wąskim gardłem instalacji.

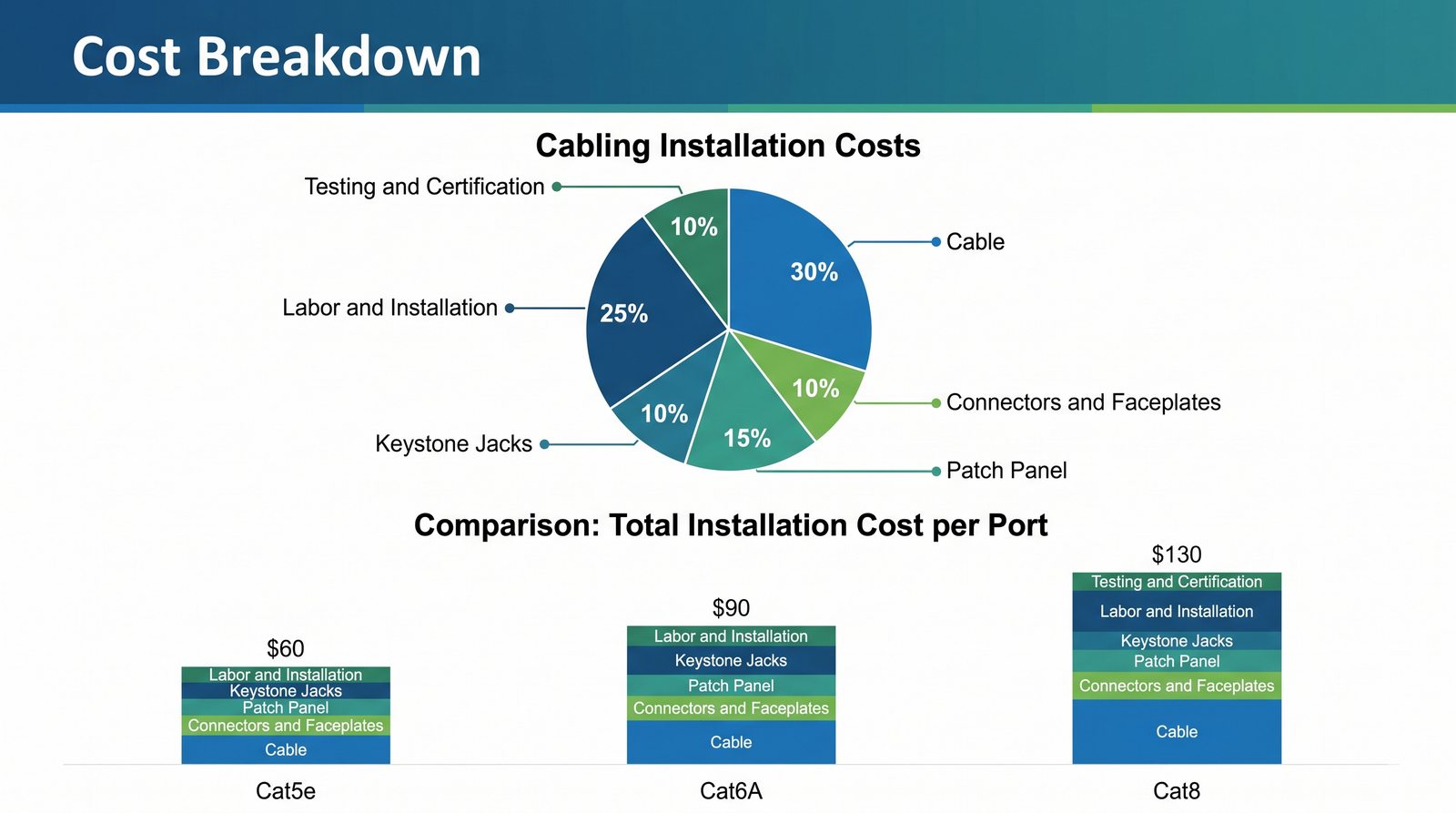

Budżetowanie instalacji okablowania strukturalnego wymaga uwzględnienia nie tylko kosztów kabla, ale także wszystkich komponentów pasywnych i robocizny. Kabel Cat6A jest droższy od Cat6 o około 50–100%, ale stanowi tylko część całkowitego kosztu instalacji. Wtyki RJ45, panele krosownicze, gniazda keystone i patchcordy również muszą być tej samej kategorii, co dodatkowo zwiększa koszt instalacji Cat6A.

Całkowity koszt instalacji 100 gniazd Cat6A wynosi zazwyczaj od 15 000 do 30 000 zł, w zależności od regionu, producenta komponentów i stopnia skomplikowania tras kablowych. Koszt robocizny stanowi około 40–60% całkowitej kwoty. Warto pamiętać, że niższa cena materiałów Cat6 może być kusząca, ale w perspektywie 10–15 lat eksploatacji różnica w cenie jest niewielka w porównaniu z możliwościami, jakie daje wyższa kategoria kabla.

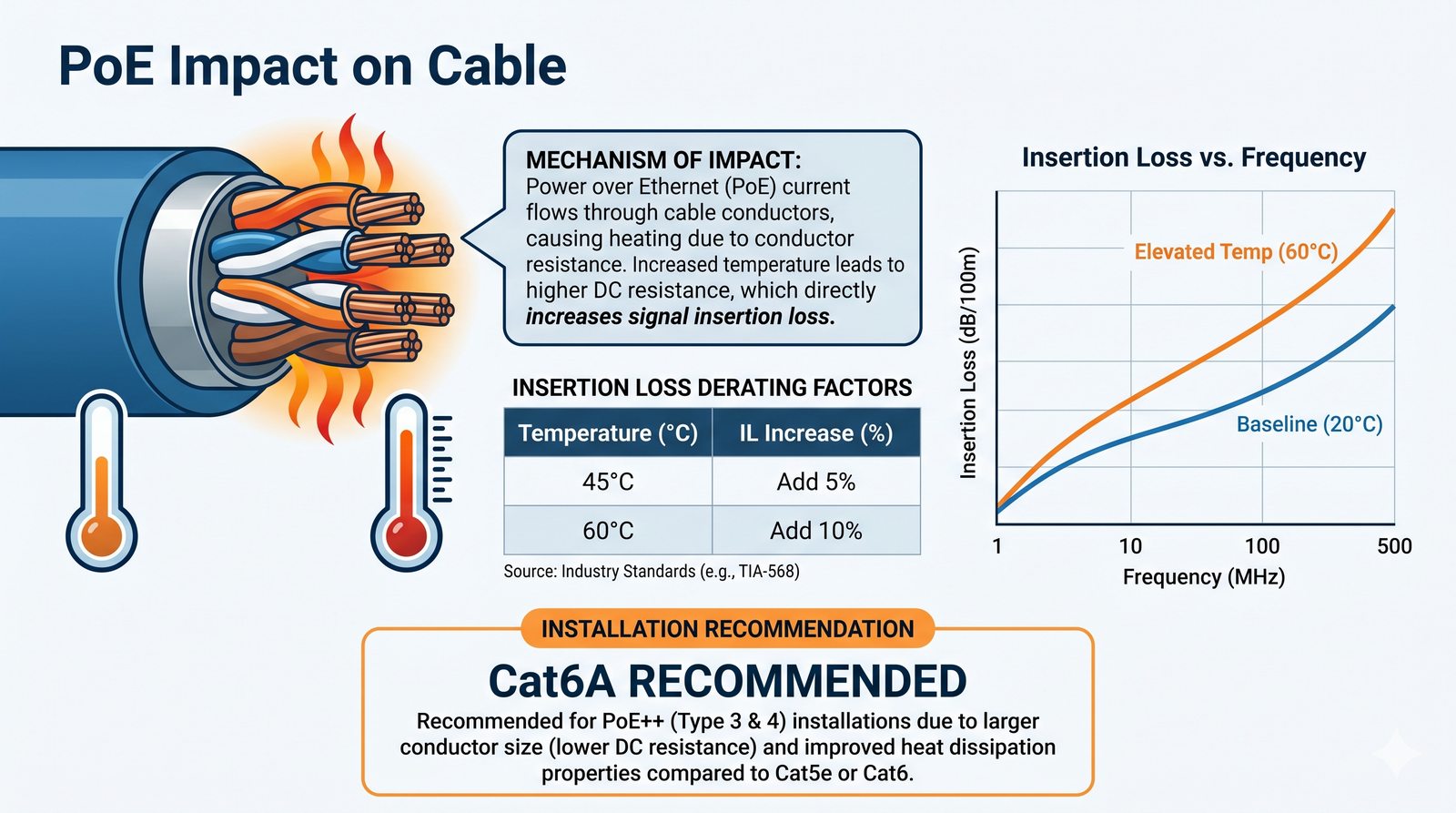

Power over Ethernet (PoE) to technologia umożliwiająca przesyłanie energii elektrycznej wraz z danymi przez standardową skrętkę miedzianą. Standard IEEE 802.3af (PoE) dostarcza do 15,4 W, IEEE 802.3at (PoE+) do 30 W, a najnowszy IEEE 802.3bt (PoE++) do 60 lub 100 W. Zasilanie może być dostarczane po dwóch parach (tryb A lub B) lub po wszystkich czterech parach w przypadku wyższych mocy.

Przesyłanie wysokiej mocy przez skrętkę powoduje nagrzewanie się kabla, co ma wpływ na parametry transmisyjne. Wzrost temperatury zwiększa rezystancję przewodów, a to z kolei zwiększa tłumienie sygnału. W przypadku wiązek kabli (50+ kabli) efekt cieplny może się kumulować i skrócić żywotność izolacji. Dlatego dla instalacji z PoE++ zaleca się stosowanie kabli Cat6A lub wyższych, które mają grubszą izolację i lepsze parametry termiczne.

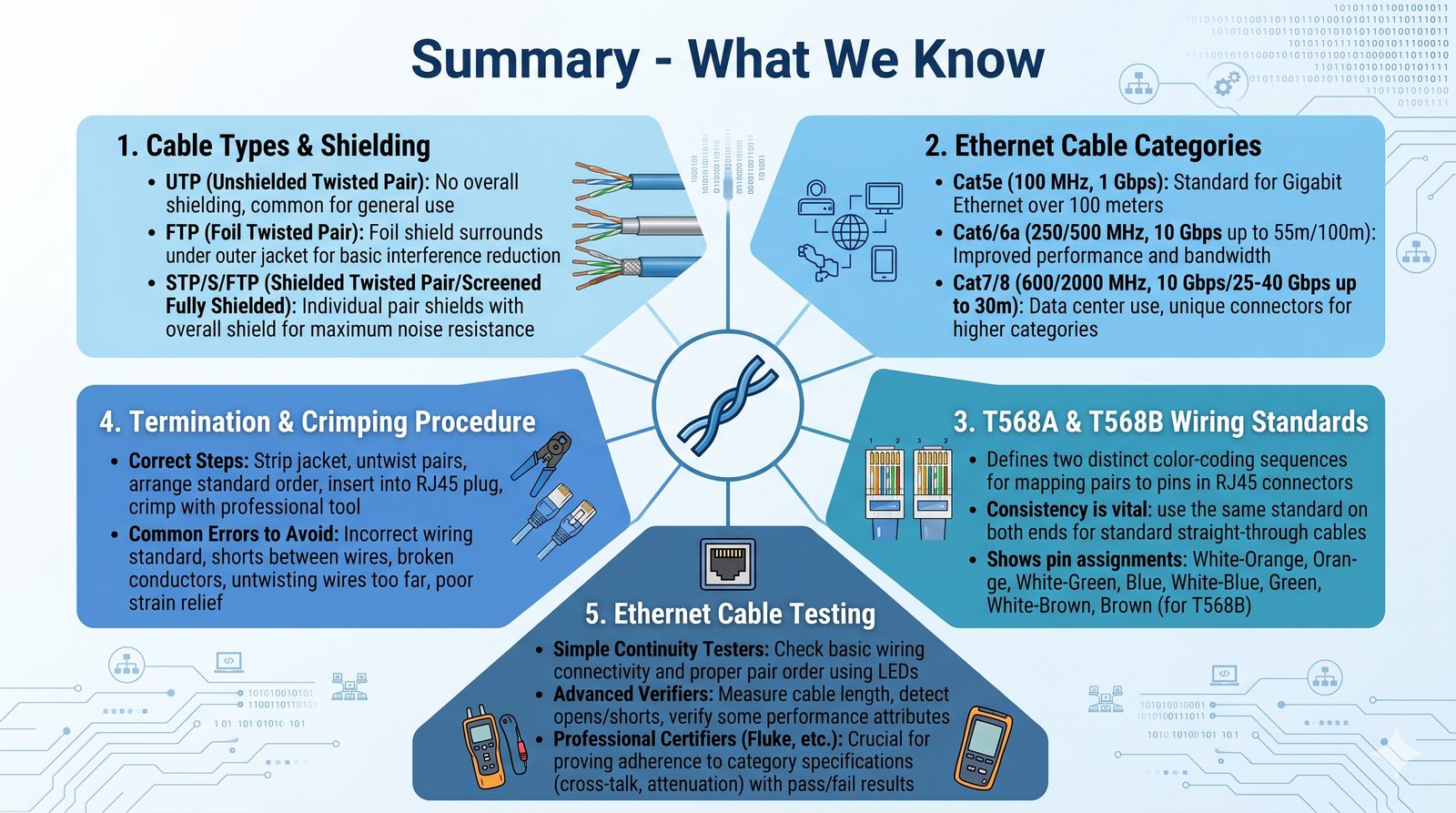

Pierwsza część podsumowania przypomina najważniejsze zagadnienia omówione w tej prezentacji. Skrętka składa się z czterech par przewodów o różnym skoku skrętu, co minimalizuje przesłuchy między parami. Znajomość typów ekranowania (UTP, FTP, STP, S/FTP) pozwala na dobór odpowiedniego kabla do konkretnego środowiska instalacji. Kategorie kabli od Cat5e do Cat8 różnią się pasmem przenoszenia i maksymalną prędkością transmisji.

Standardy T568A i T568B definiują układ przewodów w wtyku RJ45, a ich znajomość jest niezbędna do prawidłowego wykonywania kabli. Umiejętność zaciskania wtyków RJ45 crimperem oraz testowania gotowych kabli testerem to podstawowe kompetencje praktyczne każdego instalatora. Okablowanie strukturalne, obejmujące szafę kablową, panele krosownicze, kable stałe i gniazda abonenckie, stanowi fundament nowoczesnych sieci LAN.

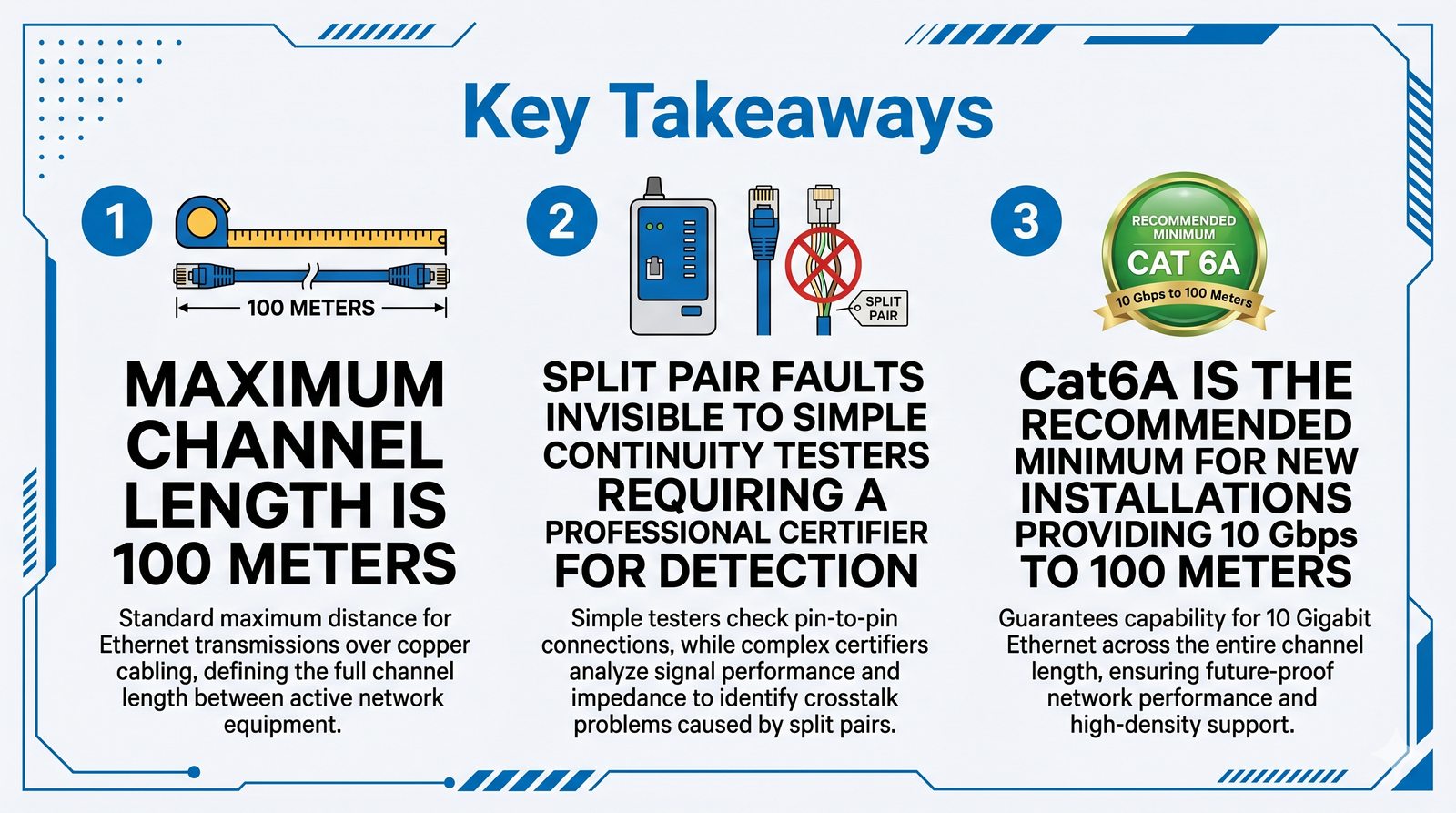

Druga część podsumowania zestawia najważniejsze fakty liczbowe i praktyczne zasady, które warto zapamiętać. Maksymalna długość kanału Ethernet wynosi 100 metrów, z czego 90 metrów to stałe łącze, a 10 metrów to patchcordy. Prosty tester okablowania sprawdza tylko ciągłość i mapę połączeń, podczas gdy certyfikator mierzy pełne parametry transmisyjne i może wykryć split pair.

Cat6A jest obecnie minimalną rekomendowaną kategorią dla nowych instalacji, zapewniającą 10 Gb/s na 100 m i przygotowanie na przyszłe potrzeby. Cat8, mimo imponujących prędkości 25–40 Gb/s, jest ograniczony do zaledwie 30 metrów i znajduje zastosowanie głównie w centrach danych. Zasada nadrzędna brzmi: zawsze testuj kabel po wykonaniu, ponieważ nawet pozornie poprawnie wykonany wtyk może mieć ukryte wady.

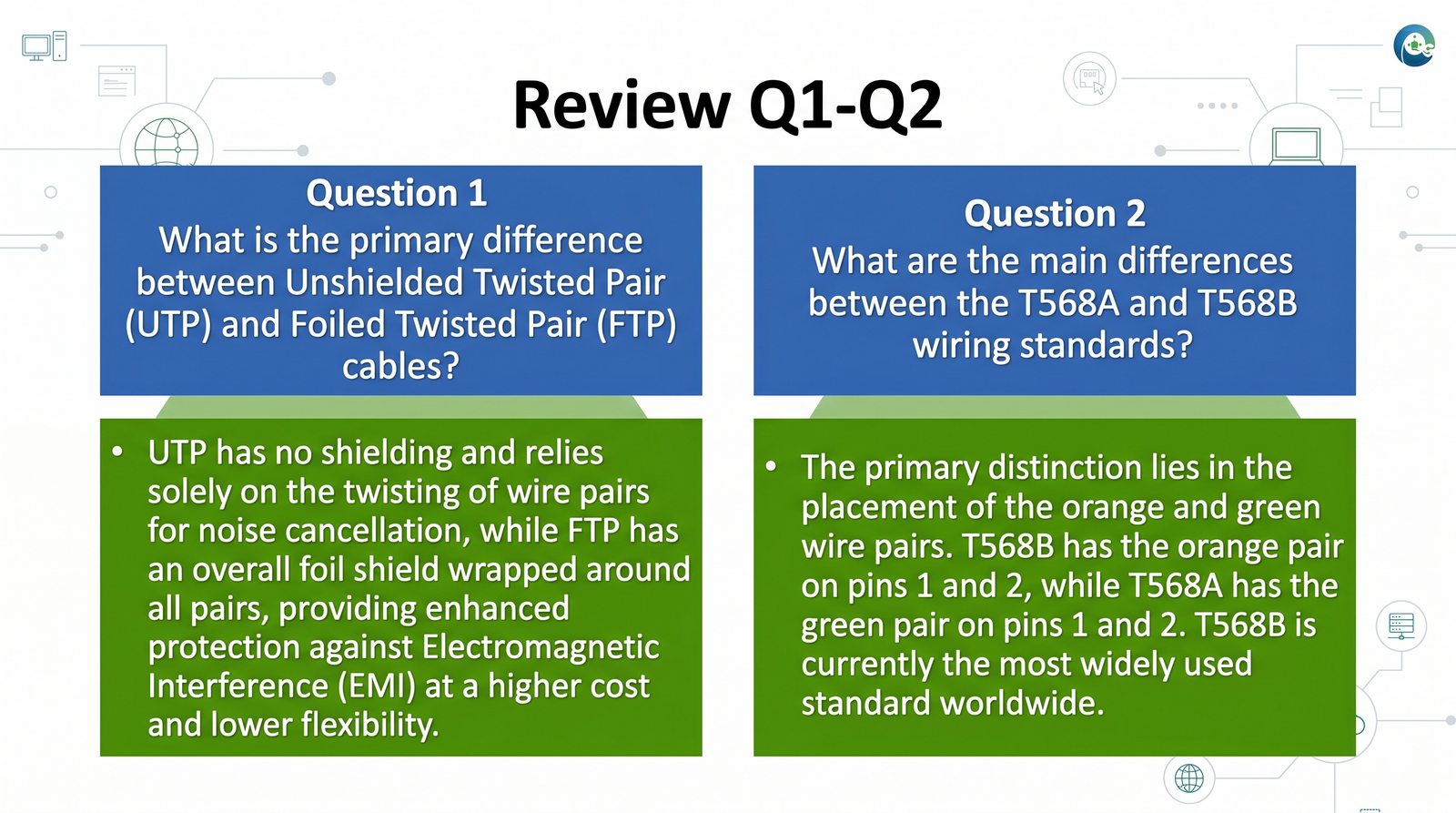

Pytania kontrolne pozwalają na samodzielne sprawdzenie przyswojonej wiedzy. Różnica między UTP a FTP polega na obecności ekranu foliowego w FTP, który zapewnia lepszą ochronę przed zakłóceniami EMI. Różnica między T568A a T568B to zamiana położeń pary zielonej i pomarańczowej na pinach 1, 2, 3 i 6. Oba standardy są poprawne, ale w całej instalacji należy konsekwentnie stosować jeden z nich.

Zrozumienie tych podstawowych różnic jest kluczowe dla prawidłowego projektowania i wykonywania instalacji. Warto również pamiętać, że wybór między T568A a T568B nie ma wpływu na wydajność sieci, ale ma wpływ na kompatybilność z istniejącą instalacją. W przypadku rozbudowy starszej sieci należy stosować ten sam standard, który został użyty w oryginalnej instalacji.

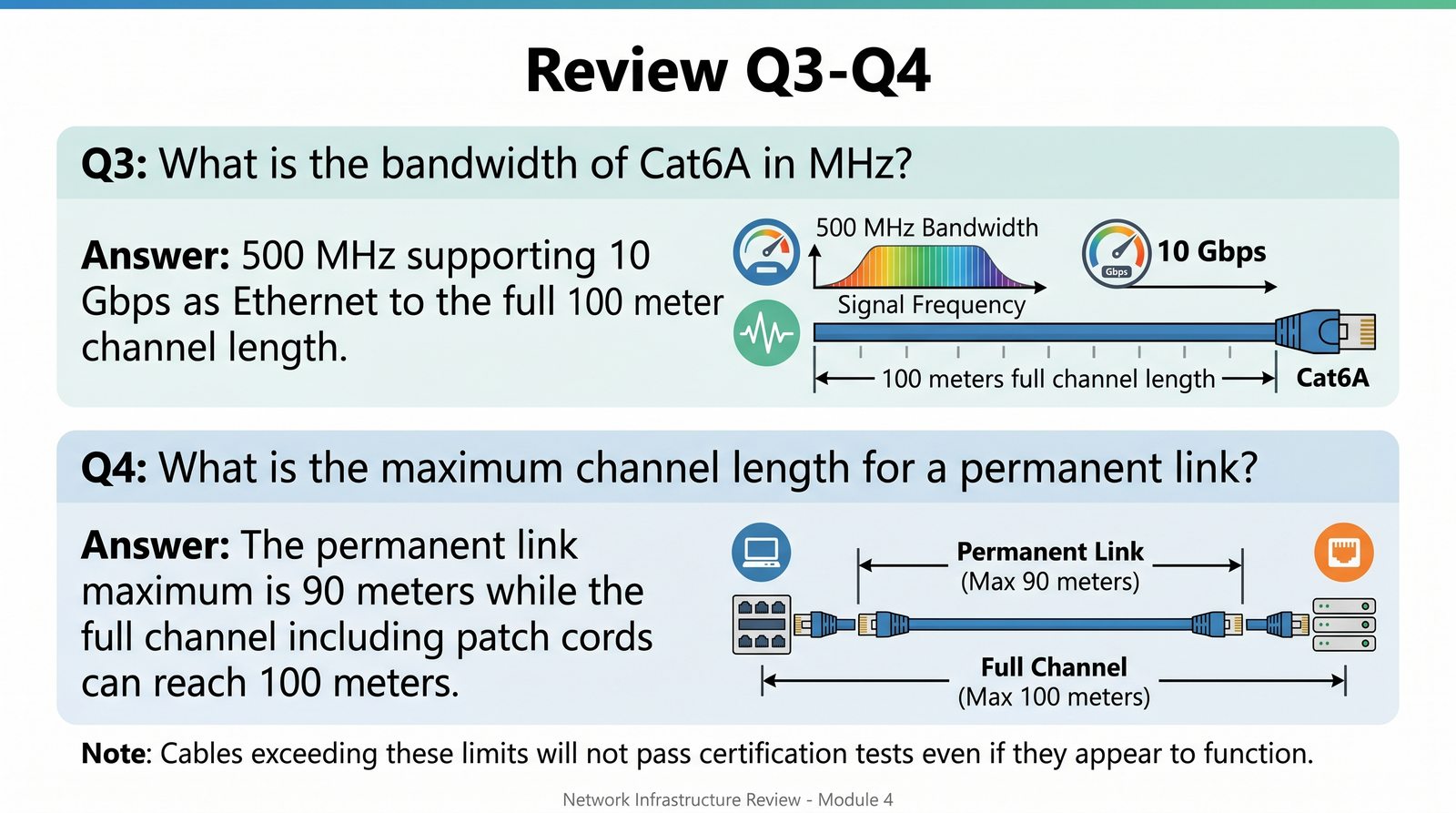

Cat6A oferuje pasmo 500 MHz i obsługuje 10GBase-T na pełnym dystansie 100 metrów, co czyni go optymalnym wyborem dla nowych instalacji biurowych. Maksymalna długość kanału Ethernet wynosi 100 metrów, podzielona na 90 metrów stałego łącza i 10 metrów patchcordów (maksymalnie 5 metrów z każdej strony). Przekroczenie tych wartości uniemożliwia certyfikację kabla i może prowadzić do problemów z transmisją.

Wiedza o tych parametrach jest niezbędna przy projektowaniu sieci – pozwala na prawidłowe zaplanowanie lokalizacji szaf kablowych i gniazd abonenckich tak, aby żaden kanał nie przekraczał dopuszczalnej długości. W praktyce warto projektować trasy z marginesem bezpieczeństwa, zakładając maksymalnie 85 metrów stałego łącza, aby uwzględnić nieprzewidziane wydłużenie trasy podczas instalacji.

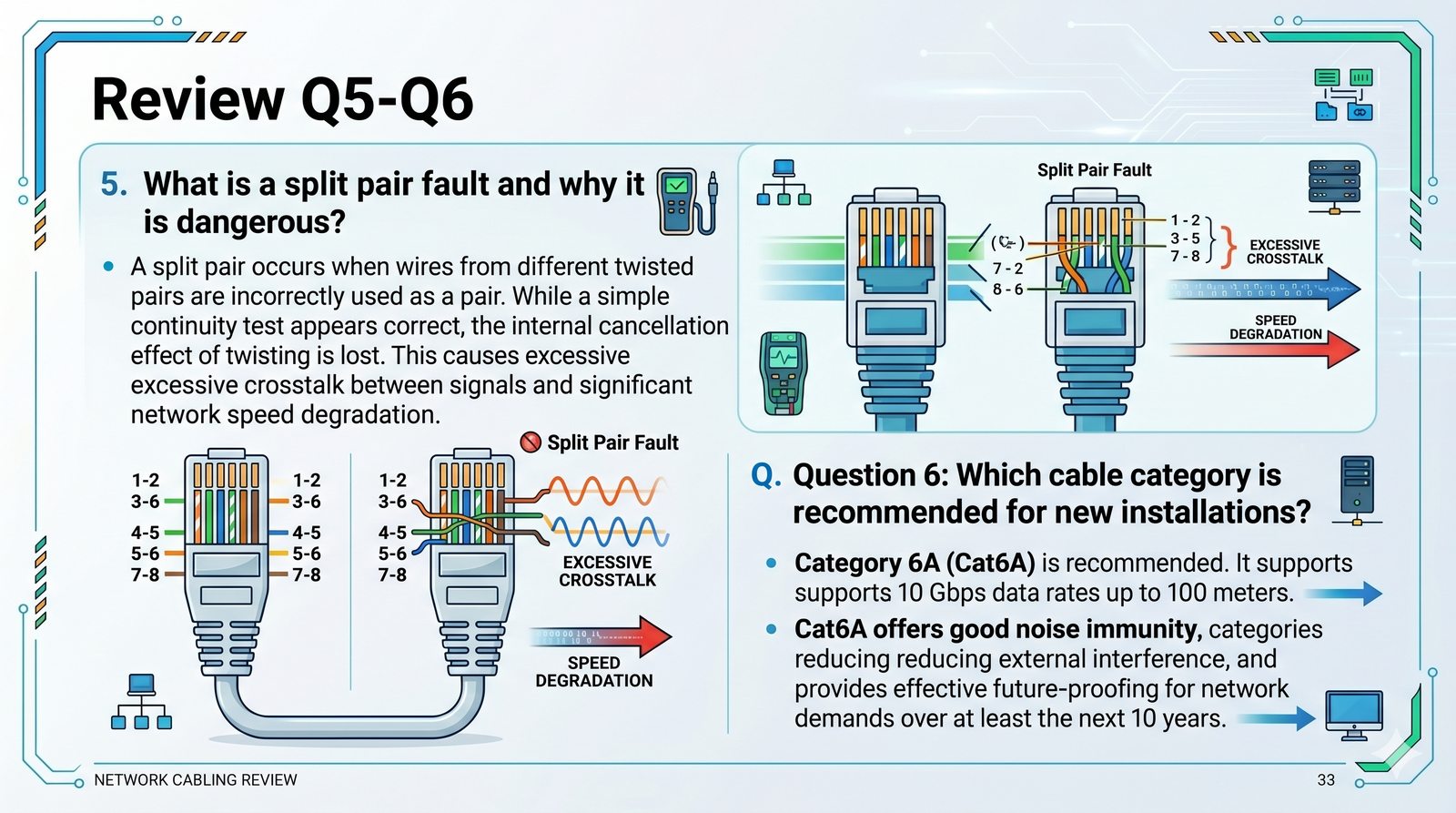

Split pair to błąd, w którym przewody z różnych par są ze sobą łączone, zachowując ciągłość elektryczną, ale tracąc integralność pary skręconej. Prosty tester nie wykryje tego błędu, ponieważ sprawdza tylko ciągłość przewodów od końca do końca – a w split pair każdy przewód ma połączenie. Tylko certyfikator, mierząc parametr NEXT, może wykryć split pair.

Dla nowej instalacji biurowej na 10 lat optymalnym wyborem jest Cat6A UTP lub F/UTP. Kabel ten obsługuje 10 Gb/s na 100 m, co zaspokoi potrzeby nawet najbardziej wymagających aplikacji w przewidywalnej przyszłości. Cat6A ma dobry stosunek jakości do ceny i jest zalecany przez wszystkie organizacje standaryzacyjne jako minimalna kategoria dla nowych instalacji. Wybór między UTP a F/UTP zależy od poziomu zakłóceń elektromagnetycznych w danym środowisku.

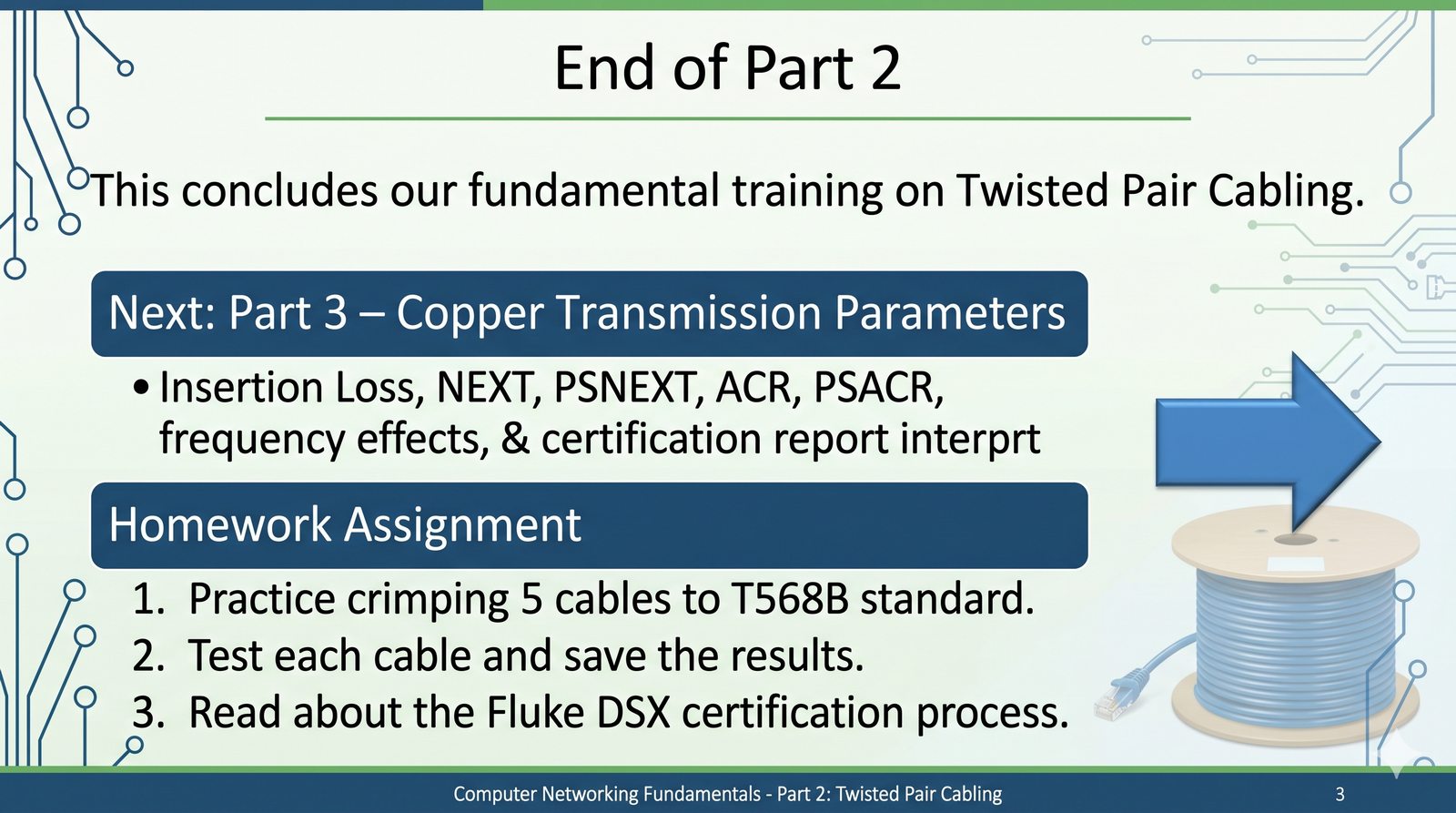

Druga część cyklu o okablowaniu miedzianym dostarczyła kompleksowej wiedzy o skrętce, standardach, narzędziach i technikach instalacyjnych. W następnej części poznamy szczegółowo parametry transmisyjne okablowania miedzianego, w tym tłumienie (Insertion Loss), przesłuchy (NEXT, PSNEXT), współczynnik ACR i PSACR oraz tłumienie odbiciowe (Return Loss). Zrozumienie tych parametrów jest niezbędne do interpretacji wyników certyfikacji.

Zadania do samodzielnego wykonania obejmują praktyczne ćwiczenia: wykonanie trzech kabli RJ45 według standardu T568B, sprawdzenie oznaczeń kabli w infrastrukturze uczelnianej oraz zapamiętanie sekwencji kolorów T568B. Regularna praktyka i utrwalanie wiedzy teoretycznej poprzez ćwiczenia praktyczne są kluczem do zostania kompetentnym instalatorem i administratorem sieci.
