OTDR jest podstawowym narzędziem diagnostycznym w sieciach światłowodowych, umożliwiającym nie tylko pomiar tłumienia, ale także precyzyjną lokalizację uszkodzeń wzdłuż trasy włókna. W odróżnieniu od prostego miernika mocy optycznej (OPM), reflektometr OTDR pozwala na identyfikację wielu zdarzeń w jednym pomiarze, co znacząco przyspiesza diagnostykę sieci.

Prezentacja ta stanowi jedenaste ogniwo cyklu "Pomiary fizyczne – parametry medium transmisyjnego" i skupia się na zaawansowanych aspektach reflektometrii optycznej. Materiał został opracowany z myślą o studentach kierunków informatycznych, którzy chcą zrozumieć zarówno teoretyczne podstawy działania OTDR, jak i praktyczne aspekty wykonywania pomiarów w terenie.

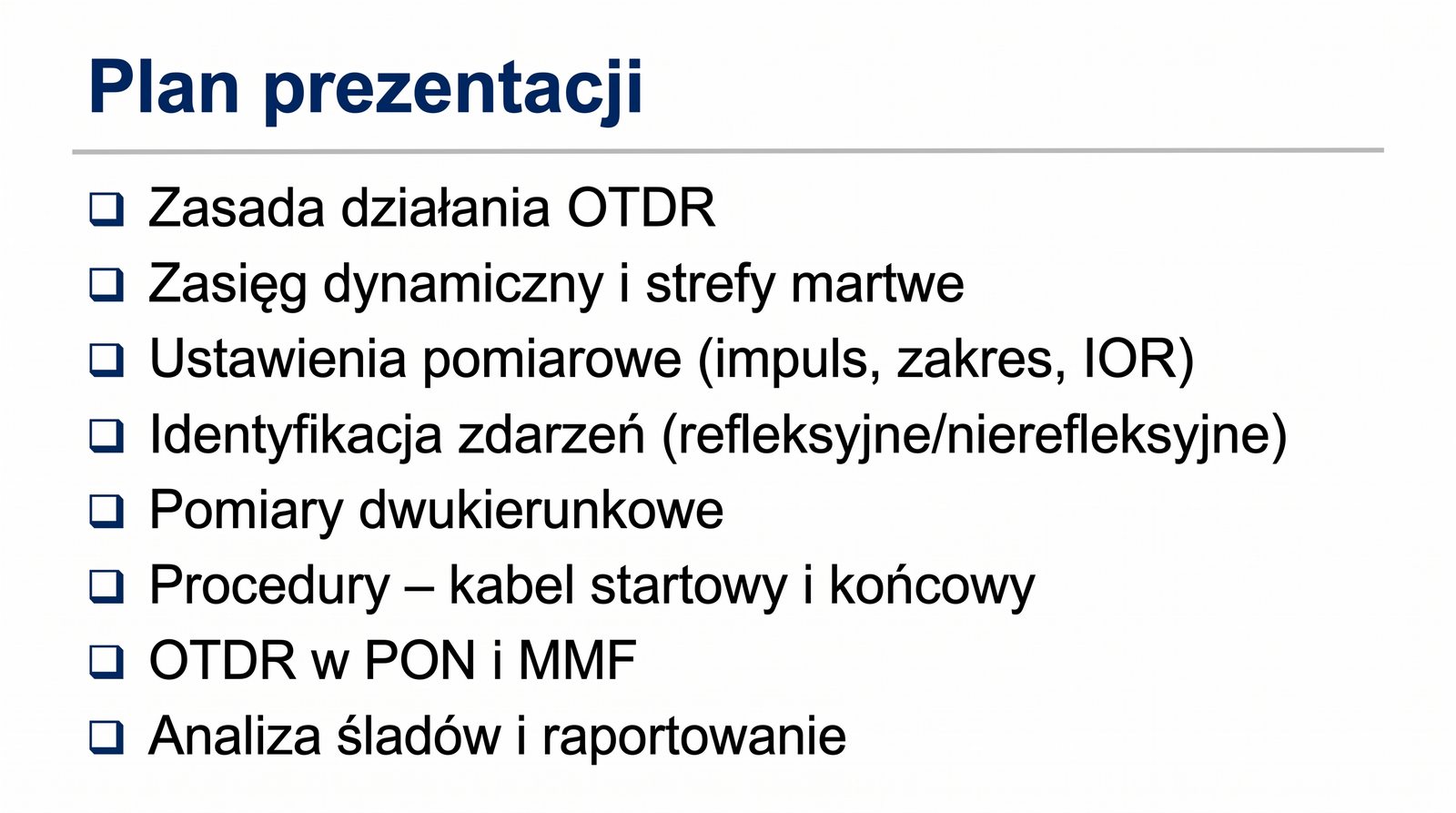

Plan prezentacji obejmuje wszystkie kluczowe zagadnienia związane z pomiarami reflektometrycznymi, począwszy od fizycznych podstaw działania OTDR, poprzez charakterystykę parametrów technicznych, aż po praktyczną interpretację wykresów i case study z rzeczywistych instalacji.

Szczególny nacisk położono na zagadnienia martwych stref (dead zones), doboru parametrów pomiaru (impuls, zakres, czas) oraz interpretacji zdarzeń odbiciowych i nieodbiciowych. Wiedza ta jest niezbędna do poprawnego wykonywania pomiarów OTDR i unikania typowych błędów interpretacyjnych w terenie.

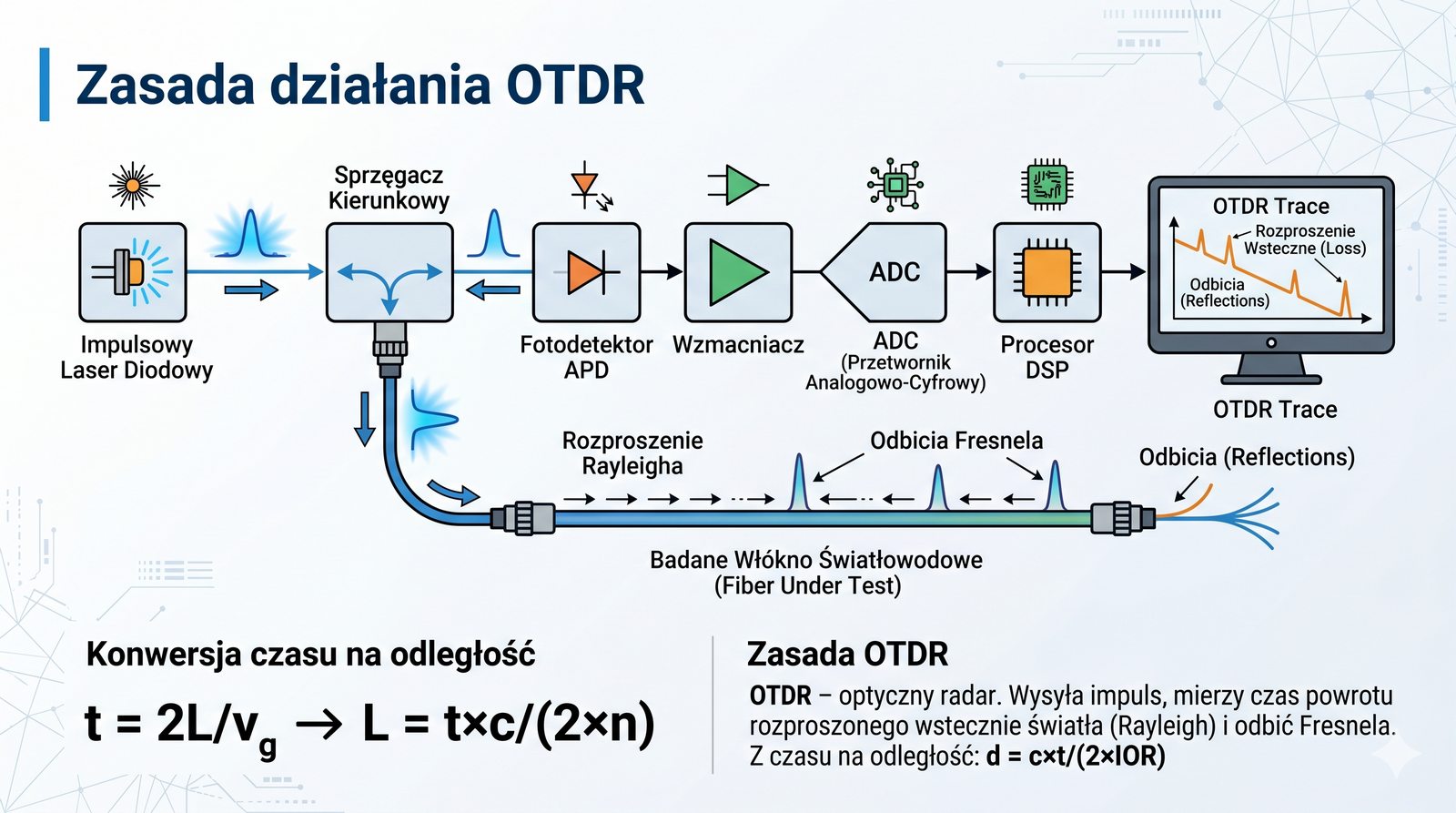

Zasada działania OTDR opiera się na zjawisku rozpraszania wstecznego Rayleigha, które występuje, gdy impuls światła propaguje się w światłowodzie i napotyka na mikroskopijne fluktuacje gęstości materiału szklanego. Część tego światła jest rozpraszana z powrotem w kierunku źródła, a detektor OTDR mierzy zarówno moc, jak i czas powrotu sygnału.

Odbicia Fresnela występują natomiast na granicach dwóch ośrodków o różnych współczynnikach załamania, takich jak szczelina powietrzna w złączu czy pęknięcie światłowodu. Łączna analiza rozpraszania Rayleigha i odbić Fresnela pozwala na stworzenie pełnego obrazu stanu światłowodu na całej jego długości.

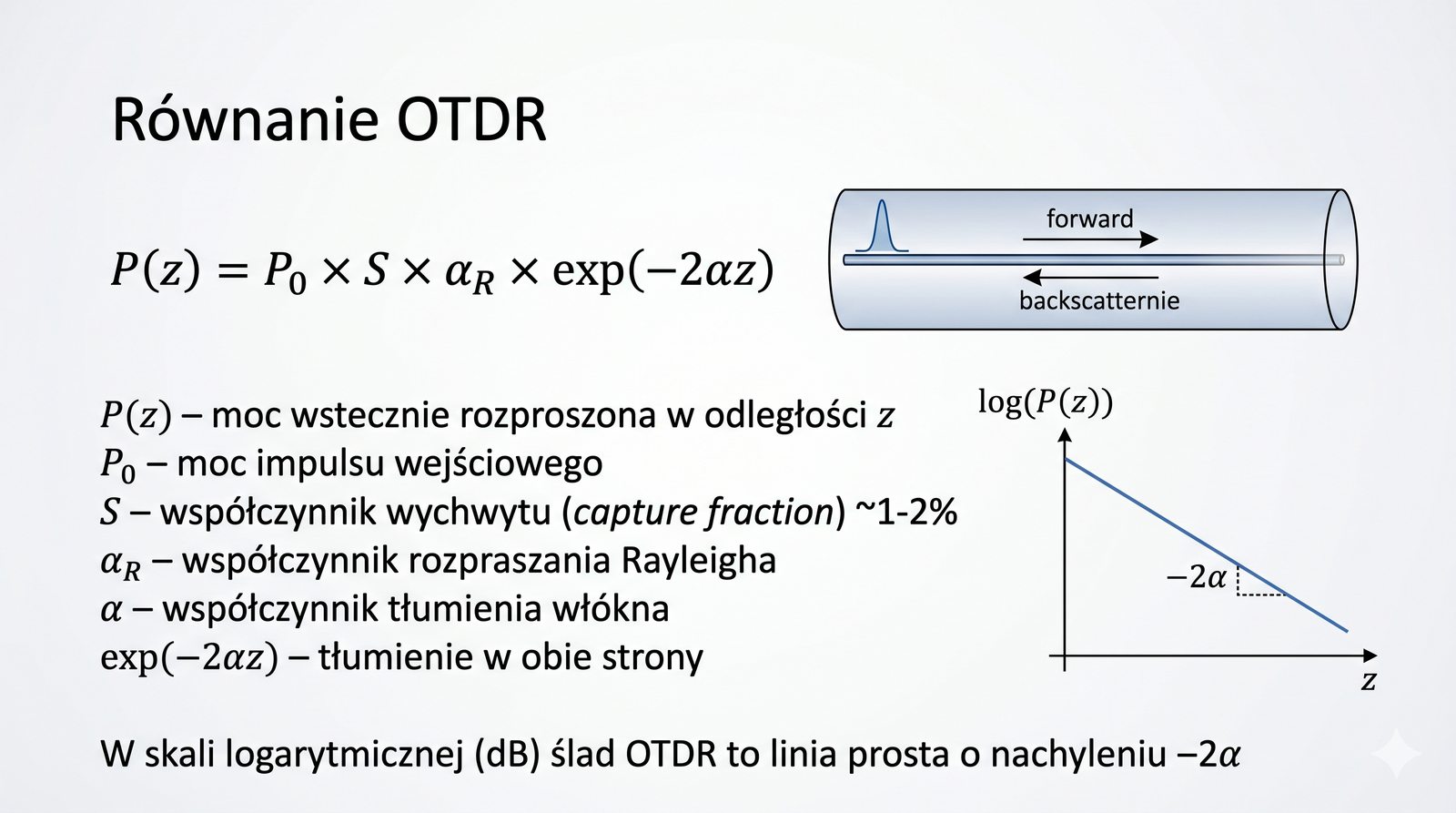

Równanie OTDR opisuje wykładniczy zanik mocy optycznej w funkcji odległości, co w skali logarytmicznej (dB) daje linię prostą o nachyleniu proporcjonalnym do współczynnika tłumienia światłowodu. W praktyce wykres OTDR przedstawia się w skali logarytmicznej, aby umożliwić łatwe odczytanie zarówno małych strat na spawach, jak i dużych spadków przy pęknięciach.

Współczynnik S (wychwyt wstecznego rozpraszania) zależy od parametrów konstrukcyjnych światłowodu, takich jak apertura numeryczna (NA) i średnica rdzenia. Różne typy światłowodów (SMF vs MMF, G.652 vs G.655) mają różne wartości S, co przekłada się na różne poziomy sygnału wstecznego na wykresie OTDR.

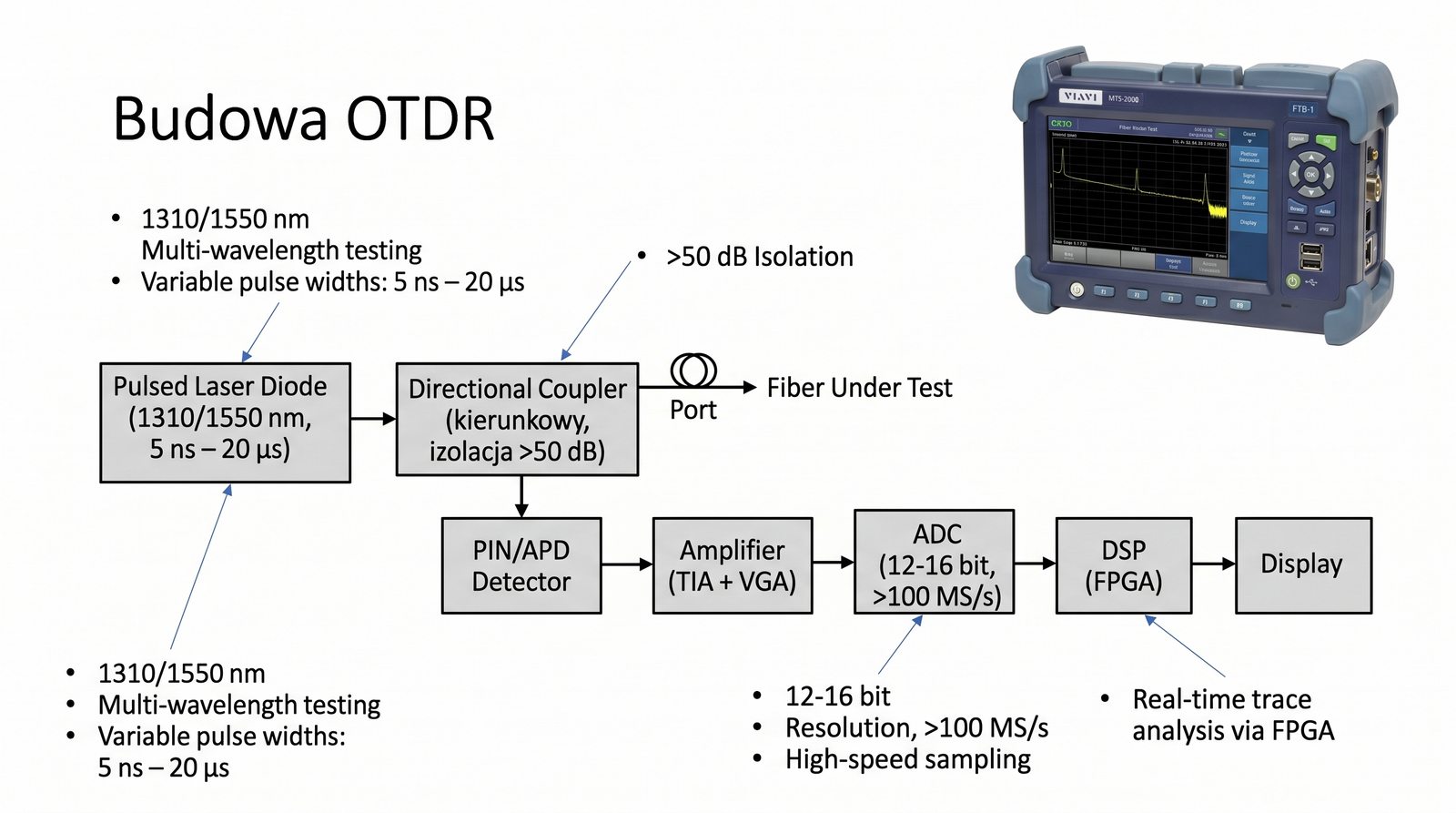

Źródłem lasera w OTDR jest najczęściej impulsowy laser półprzewodnikowy typu Fabry-Perot lub DFB (Distributed Feedback), który generuje impulsy o szerokości od 5 ns do 20 µs, zależnie od żądanego zasięgu i rozdzielczości. Sprzęgacz kierunkowy (coupler) pełni rolę rozdzielacza wiązki - kieruje impuls lasera do światłowodu, a jednocześnie przepuszcza światło powracające do detektora.

Detektory APD (Avalanche Photodiode) oferują wyższą czułość niż detektory PIN, co jest kluczowe dla pomiarów na dalekich trasach, gdzie sygnał wsteczny jest bardzo słaby. Nowoczesne OTDR wyposażone są w procesory DSP, które wykonują uśrednianie wielu przebiegów, poprawiając stosunek sygnału do szumu (SNR) nawet o 20-30 dB.

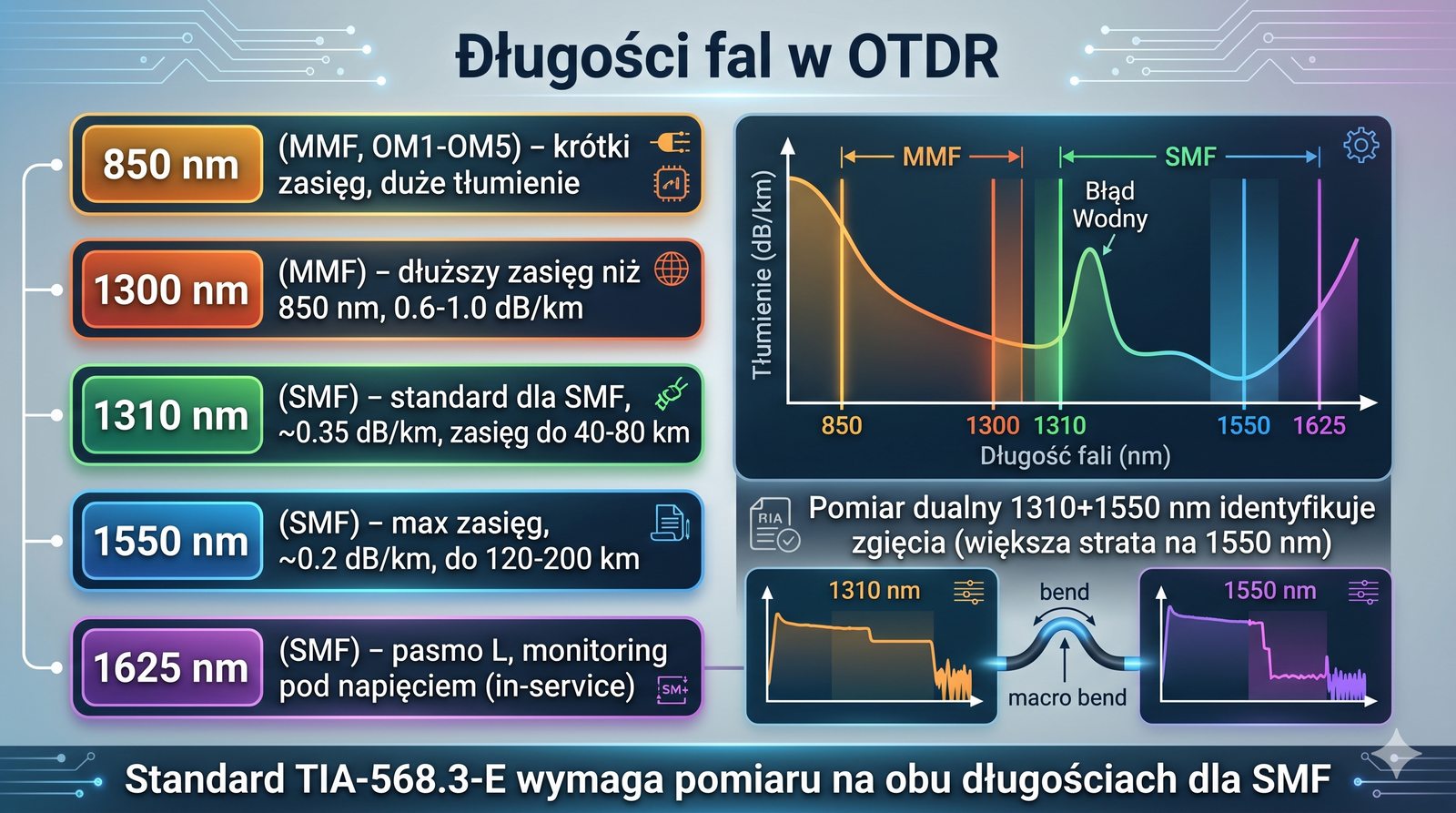

Wybór odpowiedniej długości fali pomiarowej zależy przede wszystkim od typu światłowodu i celu pomiaru. Dla światłowodów wielomodowych (MMF) stosuje się fale 850 nm i 1300 nm, przy czym 850 nm jest preferowana do krótkich tras w data center, a 1300 nm do dłuższych odcinków w sieciach kampusowych.

Fala 1625 nm jest szczególnie przydatna w aktywnych sieciach DWDM, ponieważ transmisja danych odbywa się w paśmie C (1530-1565 nm), a pomiar na 1625 nm nie zakłóca pracy systemu. Niektóre OTDR oferują również falę 1650 nm do pomiarów w pasmie L, co pozwala na testowanie pełnego spektrum transmisyjnego światłowodu bez wyłączania usług.

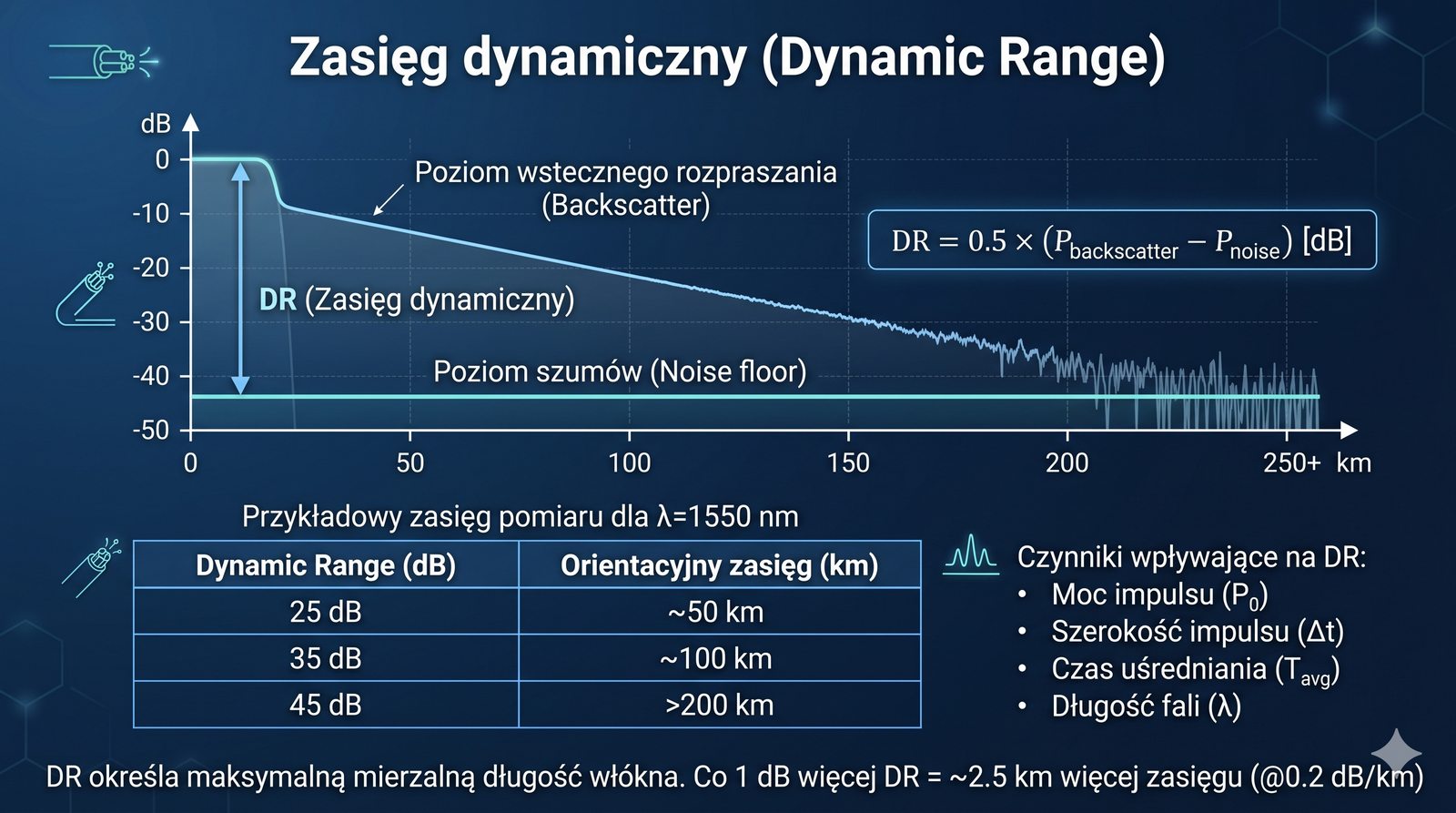

Dynamic Range (DR) jest najważniejszym parametrem określającym możliwości pomiarowe OTDR i zależy od mocy impulsu lasera, czułości detektora oraz czasu uśredniania. Producenci podają DR dla konkretnych ustawień (długość fali, szerokość impulsu, czas pomiaru), co należy uwzględnić przy porównywaniu różnych modeli OTDR.

W praktyce rzeczywisty zasięg pomiaru jest mniejszy od teoretycznego ze względu na straty na złączach (0,2-0,5 dB każde), straty na spawach (0,02-0,1 dB każdy) oraz margines bezpieczeństwa (zazwyczaj 2-4 dB). Dla trasy 50 km z 5 złączami i 10 spawami trzeba odjąć od DR około 5-7 dB strat dodatkowych, co znacząco redukuje maksymalny zasięg.

Martwe strefy powstają w wyniku nasycenia detektora silnym odbiciem Fresnela, które może być nawet 40-50 dB silniejsze od poziomu rozpraszania wstecznego. Po takim odbiciu detektor potrzebuje czasu na regenerację (powrót do liniowego zakresu pracy), co przekłada się na odcinek światłowodu, w którym pomiar jest niemożliwy.

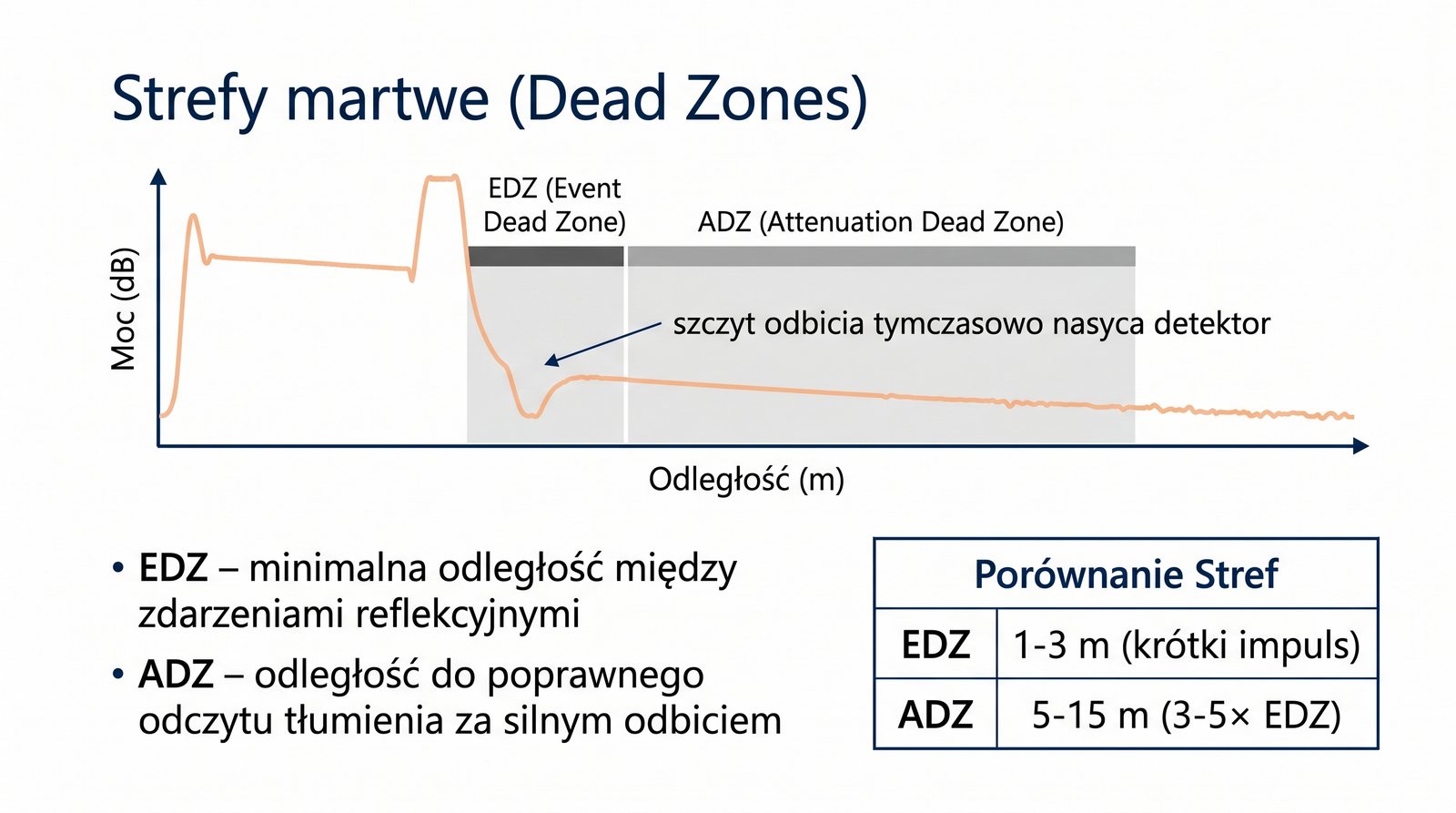

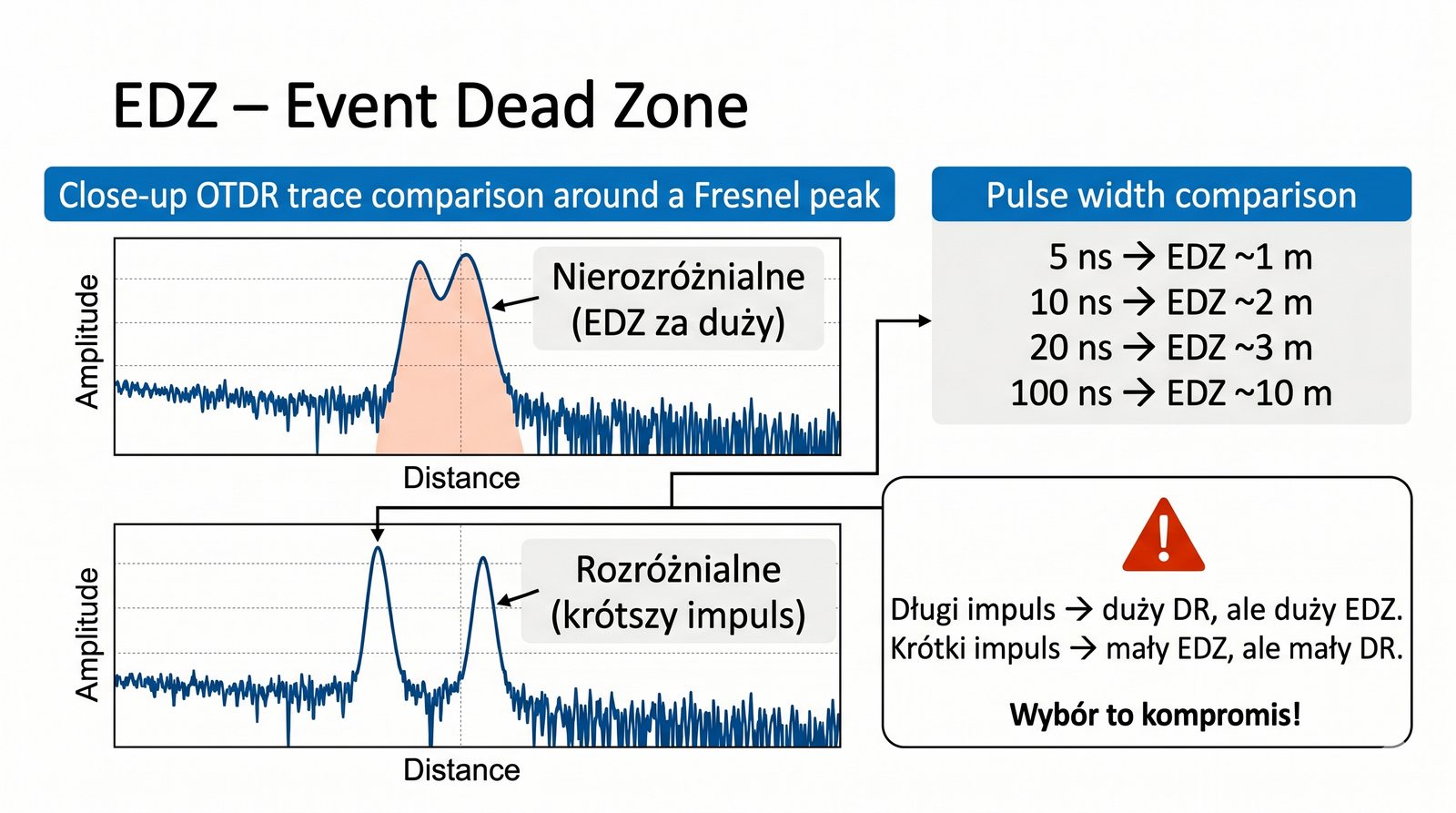

Zrozumienie różnicy między EDZ a ADZ jest kluczowe dla poprawnej interpretacji wykresów OTDR. Event Dead Zone (EDZ) określa zdolność do wykrycia kolejnego zdarzenia odbiciowego, podczas gdy Attenuation Dead Zone (ADZ) określa zdolność do pomiaru tłumienia za zdarzeniem. ADZ jest zawsze dłuższa, ponieważ pomiar tłumienia wymaga liniowej odpowiedzi detektora z dokładnością do 0,05 dB.

Event Dead Zone jest szczególnie istotna w sieciach dostępowych FTTH/PON, gdzie złącza w panelach krosowych mogą znajdować się w odległości zaledwie kilku metrów od siebie. W takich przypadkach OTDR o dużej EDZ nie będzie w stanie rozróżnić dwóch pobliskich złączy, co prowadzi do błędnej interpretacji stanu sieci.

Wybór odpowiednio krótkiego impulsu (5-10 ns) minimalizuje EDZ, ale jednocześnie zmniejsza Dynamic Range. Dlatego w praktyce często wykonuje się dwa pomiary: jeden z krótkim impulsem dla dokładnej lokalizacji bliskich zdarzeń i drugi z długim impulsem dla pełnego zasięgu i pomiaru tłumienia całkowitego trasy.

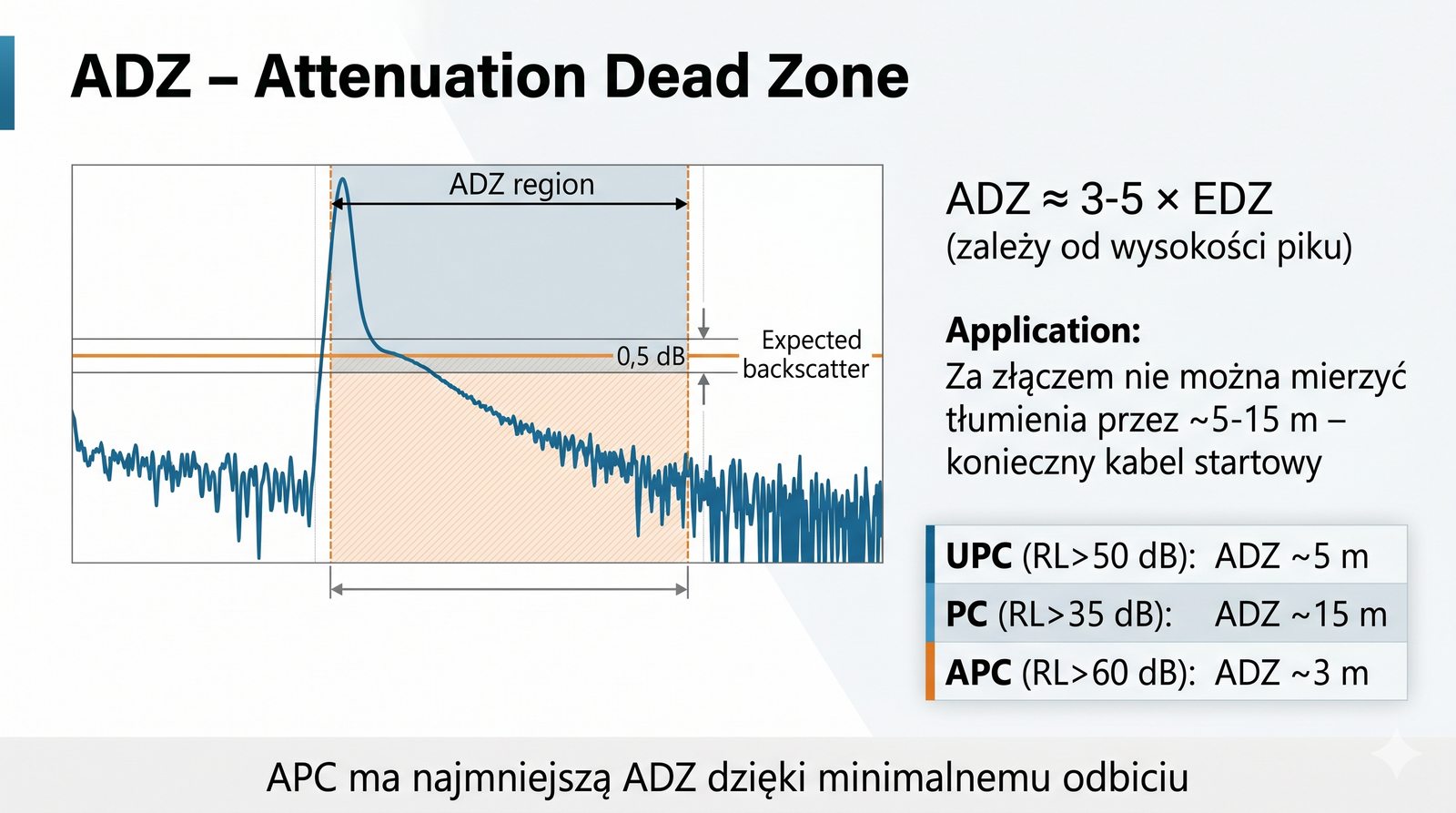

Attenuation Dead Zone (ADZ) ma bezpośredni wpływ na dokładność pomiarów tłumienia w początkowym odcinku światłowodu. Jeśli pierwsze złącze znajduje się zbyt blisko portu OTDR, pomiar tłumienia za nim będzie obarczony błędem, co może prowadzić do fałszywych wniosków o jakości instalacji.

Długość ADZ zależy nie tylko od szerokości impulsu, ale także od siły odbicia Fresnela - im silniejsze odbicie (np. brudne złącze PC zamiast czystego APC), tym dłuższa ADZ. Dlatego przed pomiarem należy zawsze oczyścić złącze za pomocą odpowiednich chusteczek bezpyłowych i płynu czyszczącego, co nie tylko poprawia dokładność, ale także zmniejsza martwą strefę.

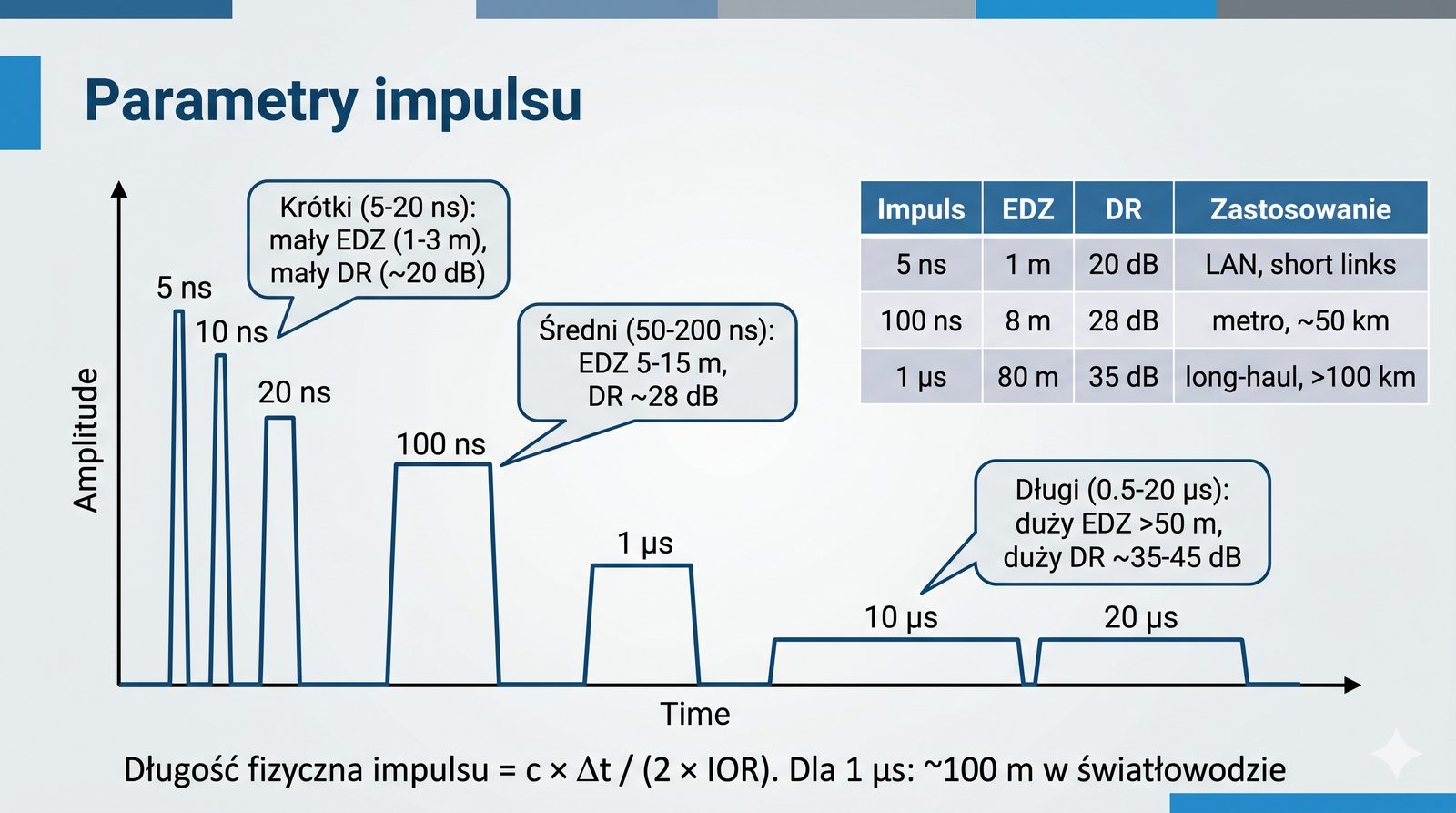

Dobór szerokości impulsu to jeden z najważniejszych kompromisów w pomiarach OTDR. Krótki impuls (5-20 ns) pozwala na rozróżnianie zdarzeń odległych o zaledwie 0,5-1 m, ale jego energia jest niewielka, co ogranicza zasięg do kilku kilometrów. Długi impuls (1-20 µs) niesie znacznie więcej energii, umożliwiając pomiary na dystansie 100-200 km, kosztem rozdzielczości - dwa zdarzenia oddalone o mniej niż 50-100 m zostaną rozmyte w jeden.

W praktyce zaleca się rozpoczęcie pomiaru od średniego impulsu (100-200 ns) i dostosowanie go na podstawie wstępnych wyników. Większość nowoczesnych OTDR oferuje funkcję automatycznego doboru impulsu (Auto Pulse), która na podstawie wstępnego skanu określa optymalne ustawienia dla danej trasy.

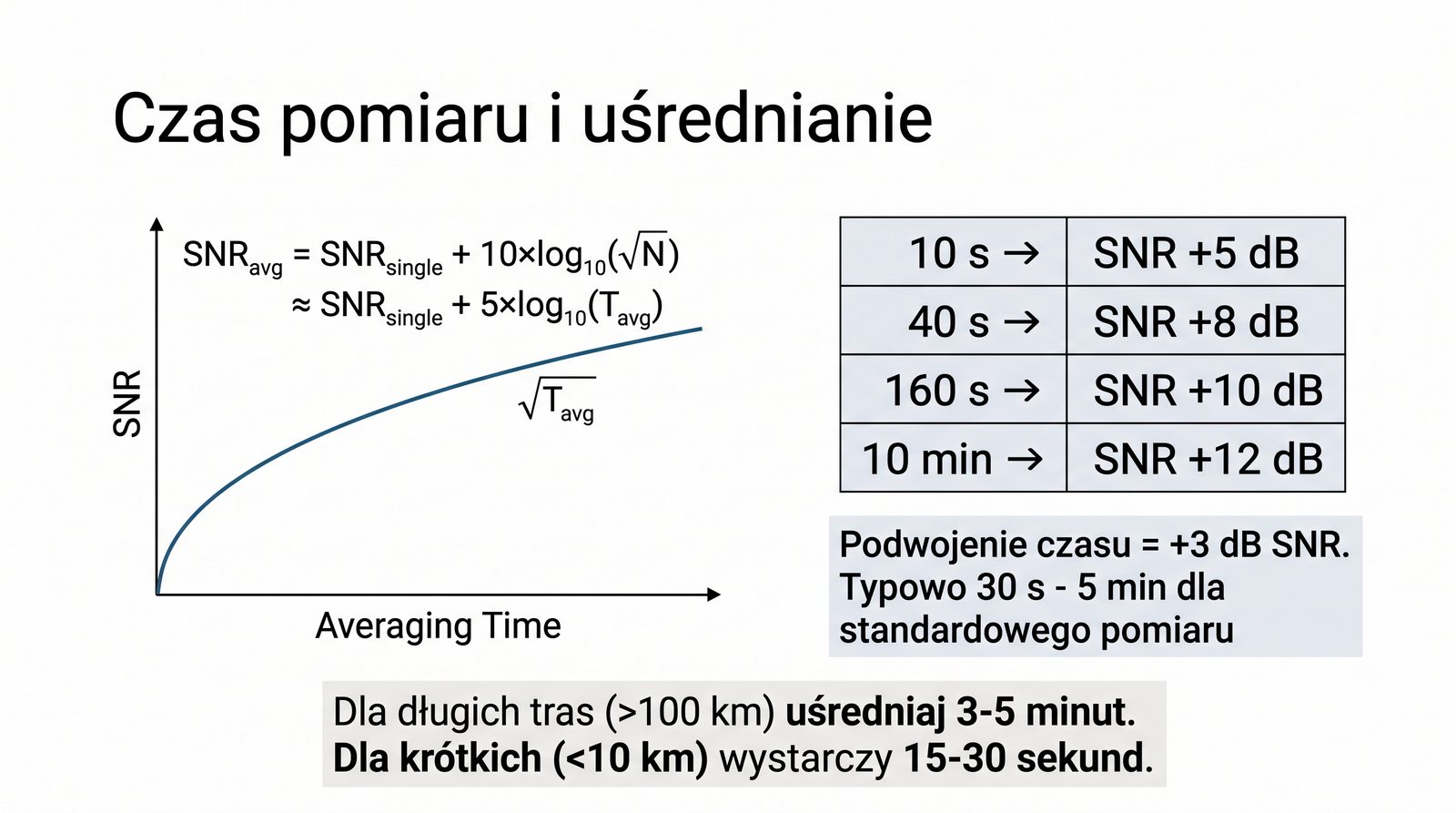

Czas pomiaru ma kluczowe znaczenie dla jakości uzyskanego wykresu OTDR. Każde podwojenie czasu uśredniania poprawia SNR o 3 dB, co przekłada się na lepszą widoczność słabych zdarzeń i dokładniejszy pomiar tłumienia. Dla typowego pomiaru certyfikacyjnego wystarczy 30-60 sekund, co daje SNR na poziomie wystarczającym do wykrycia spawów o stracie 0,05 dB.

Bardzo długie czasy pomiaru (powyżej 5 minut) stosuje się w przypadku tras podmorskich lub dalekosiężnych, gdzie sygnał wsteczny jest ekstremalnie słaby. W takich sytuacjach OTDR może wykonać tysiące powtórzeń impulsu i uśrednić wyniki, wydobywając sygnał z szumu tła. Należy pamiętać, że wydłużenie czasu pomiaru zwiększa również ryzyko przesunięcia się kabla podczas pomiaru, co może zafałszować wyniki.

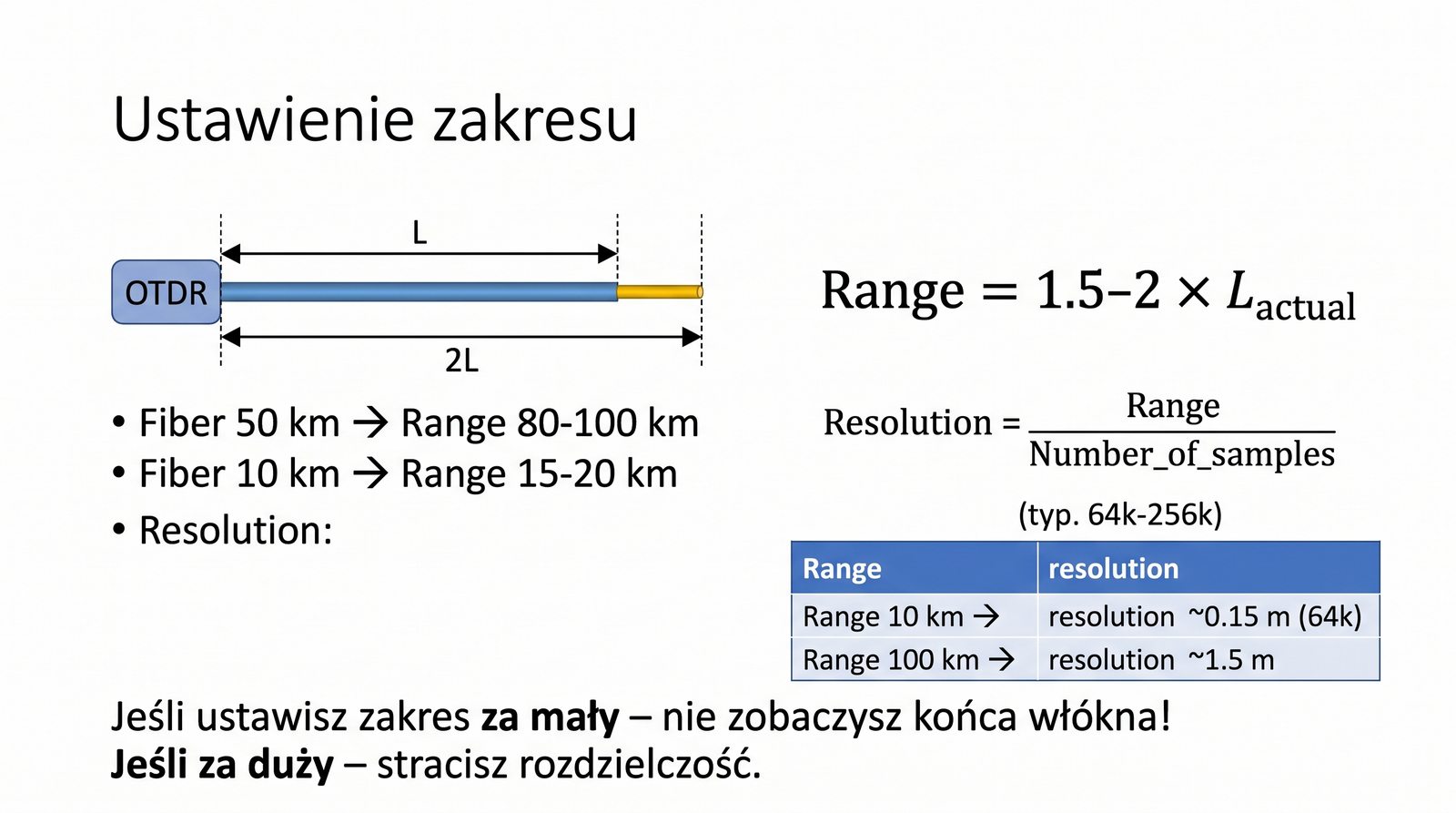

Ustawienie zakresu (Range) determinuje maksymalną odległość, jaką OTDR będzie mierzył, oraz rozdzielczość próbkowania. Zakres powinien być o 20-50% dłuższy niż spodziewana długość trasy, aby uniknąć obcięcia końca wykresu. Zbyt duży zakres powoduje jednak spadek rozdzielczości, ponieważ liczba punktów próbkowania (zwykle 16 000 - 64 000) jest rozłożona na większym dystansie.

Rozdzielczość próbkowania można obliczyć jako iloraz zakresu przez liczbę punktów. Dla zakresu 50 km i 32 000 punktów próbkowania rozdzielczość wynosi około 1,56 m, co jest wystarczające dla większości zastosowań. W sieciach PON i FTTH, gdzie zdarzenia mogą być oddalone o zaledwie 1-2 m, zaleca się zakres 500-1000 m z maksymalną liczbą punktów.

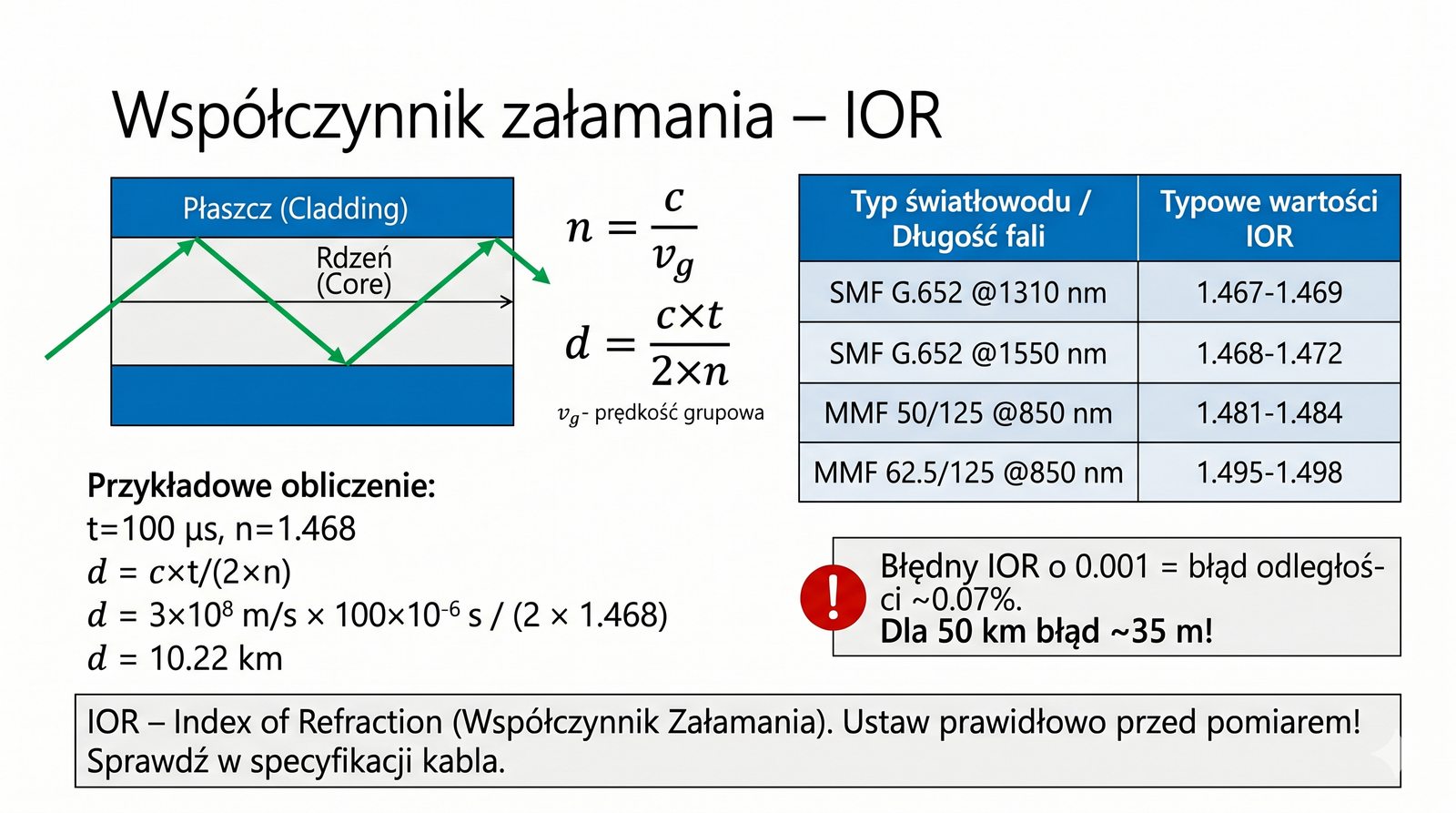

Współczynnik załamania grupowego (IOR) jest parametrem zależnym od składu chemicznego światłowodu i długości fali pomiarowej. Producent światłowodu podaje wartość IOR w specyfikacji technicznej, a jej dokładne ustawienie w OTDR jest kluczowe dla precyzyjnego określenia odległości do zdarzeń. Błąd w IOR prowadzi do proporcjonalnego błędu w odległości - przykład: błąd IOR o 0,001 daje błąd 1 m na każdy kilometr trasy.

W praktyce OTDR oferuje predefiniowane wartości IOR dla najpopularniejszych typów światłowodów (G.652, G.655, G.657, OM1-OM5). Jeśli nie znasz dokładnej wartości IOR dla danego włókna, możesz skorzystać z funkcji kalibracji odległości (Distance Calibration) dostępnej w zaawansowanych modelach OTDR, która dostosowuje IOR na podstawie pomiaru znanego odcinka referencyjnego.

Współczynnik odbicia wstecznego (backscatter coefficient) jest miarą tego, jak dużo światła jest rozpraszane z powrotem w kierunku źródła. Różne światłowody mają różne poziomy backscatter ze względu na odmienne domieszkowanie (german, fluor) i profil współczynnika załamania. Najczęściej spotykany światłowód G.652 (SMF) ma backscatter na poziomie -77 dB dla 1310 nm i -82 dB dla 1550 nm.

Gdy dwa odcinki światłowodu o różnych backscatter są ze sobą połączone, na wykresie OTDR pojawia się schodek - jeśli drugi odcinek ma wyższy backscatter, schodek jest w górę (gain event), a jeśli niższy - w dół (rzeczywista strata lub pozorna). Zjawisko to jest szczególnie widoczne przy łączeniu światłowodów różnych producentów lub różnych typów (np. G.652 z G.655).

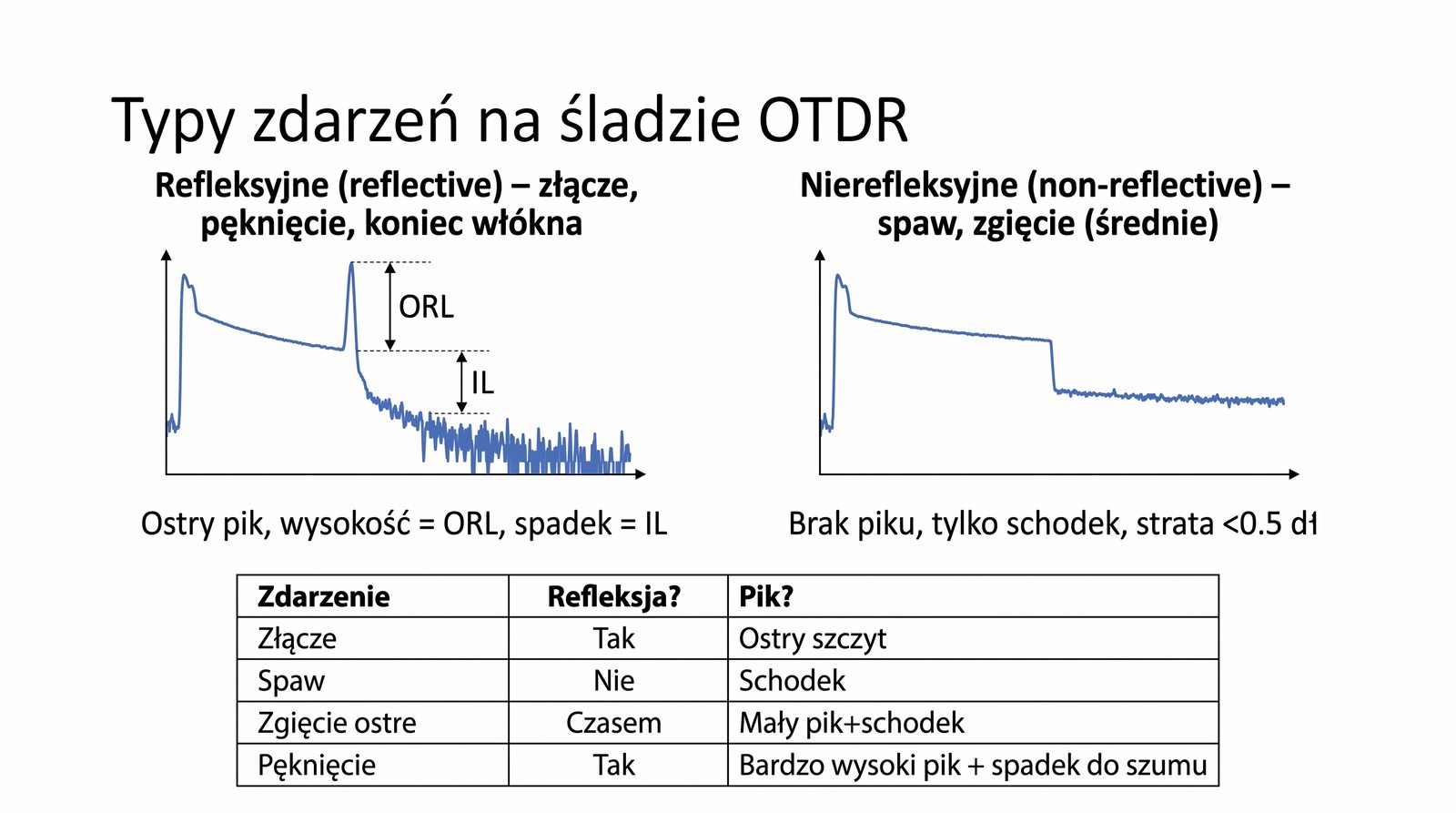

Umiejętność rozróżniania czterech podstawowych typów zdarzeń na wykresie OTDR jest fundamentem diagnostyki sieci światłowodowych. Zdarzenia odbiciowe (reflective events) charakteryzują się ostrym pikiem na wykresie, który jest wynikiem odbicia Fresnela na granicy dwóch ośrodków - najczęściej na złączu, pęknięciu lub na końcu światłowodu.

Zdarzenia nieodbiciowe (non-reflective events) nie mają piku - widoczny jest jedynie spadek poziomu sygnału, co jest typowe dla spawów i zgięć. Zdarzenie typu "gain" to artefakt pomiarowy, który nie reprezentuje rzeczywistego wzmocnienia sygnału, a jedynie różnicę w backscatter między dwoma połączonymi światłowodami. Prawidłowe sklasyfikowanie zdarzenia jest kluczowe dla podjęcia właściwych działań naprawczych.

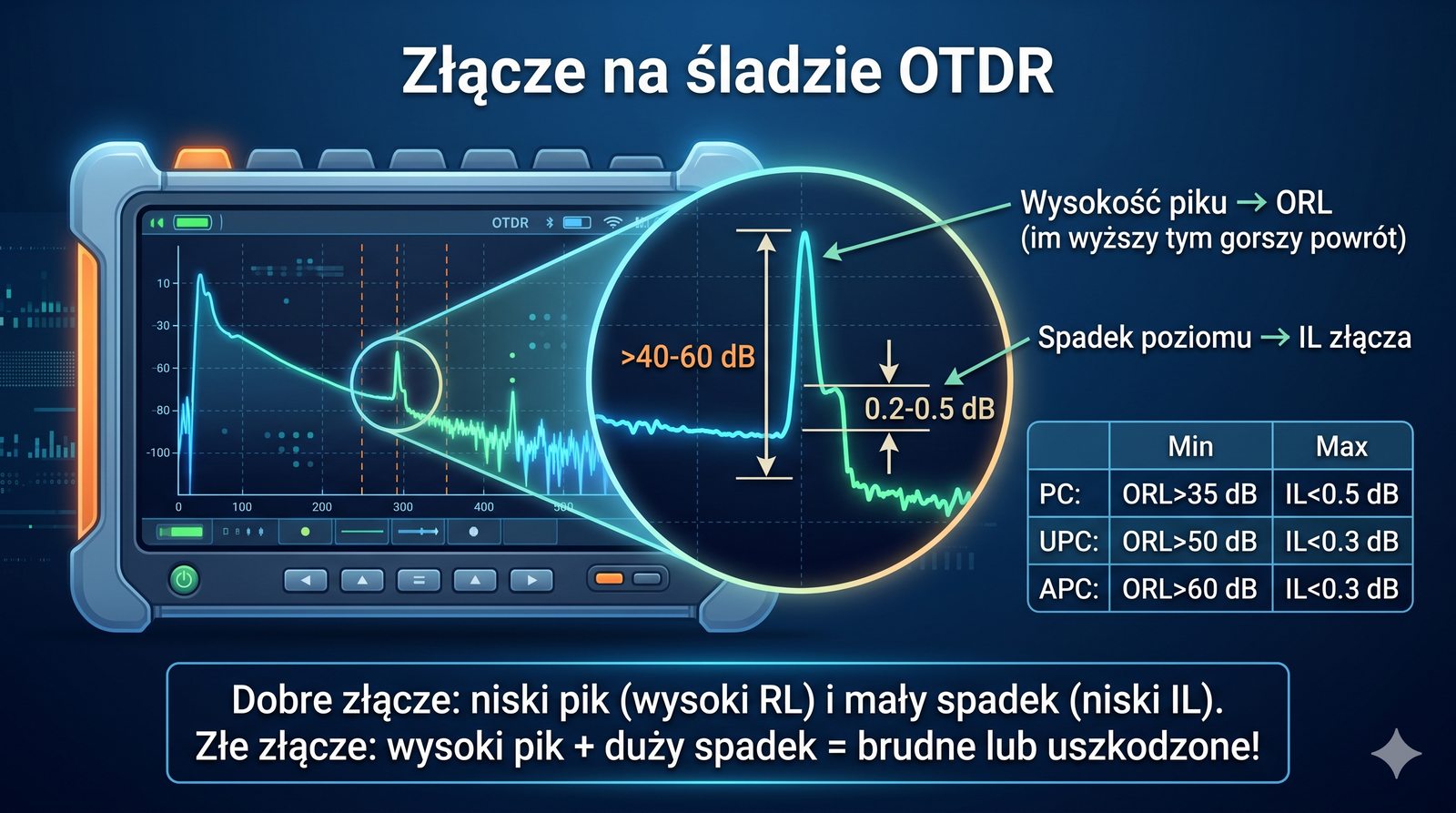

Złącze światłowodowe jest najczęściej spotykanym zdarzeniem odbiciowym na wykresie OTDR. Wysokość piku odbicia zależy od typu polerowania złącza - złącza PC (Physical Contact) dają odbicie rzędu -30 do -40 dB, złącza UPC (Ultra Physical Contact) dają odbicie poniżej -50 dB, a złącza APC (Angled Physical Contact) z kątem 8 stopni redukują odbicie do poziomu poniżej -60 dB.

Strata wtrąceniowa (Insertion Loss) złącza jest widoczna jako spadek poziomu sygnału zaraz za pikiem odbicia. Dla dobrego złącza IL powinna wynosić poniżej 0,3 dB, a ORL (Optical Return Loss) poniżej -40 dB (dla PC). Złącze o IL > 0,5 dB i ORL > -30 dB jest uznawane za wadliwe i powinno być oczyszczone lub wymienione. Wysoki pik odbicia może również maskować pobliskie zdarzenia ze względu na wydłużenie martwej strefy.

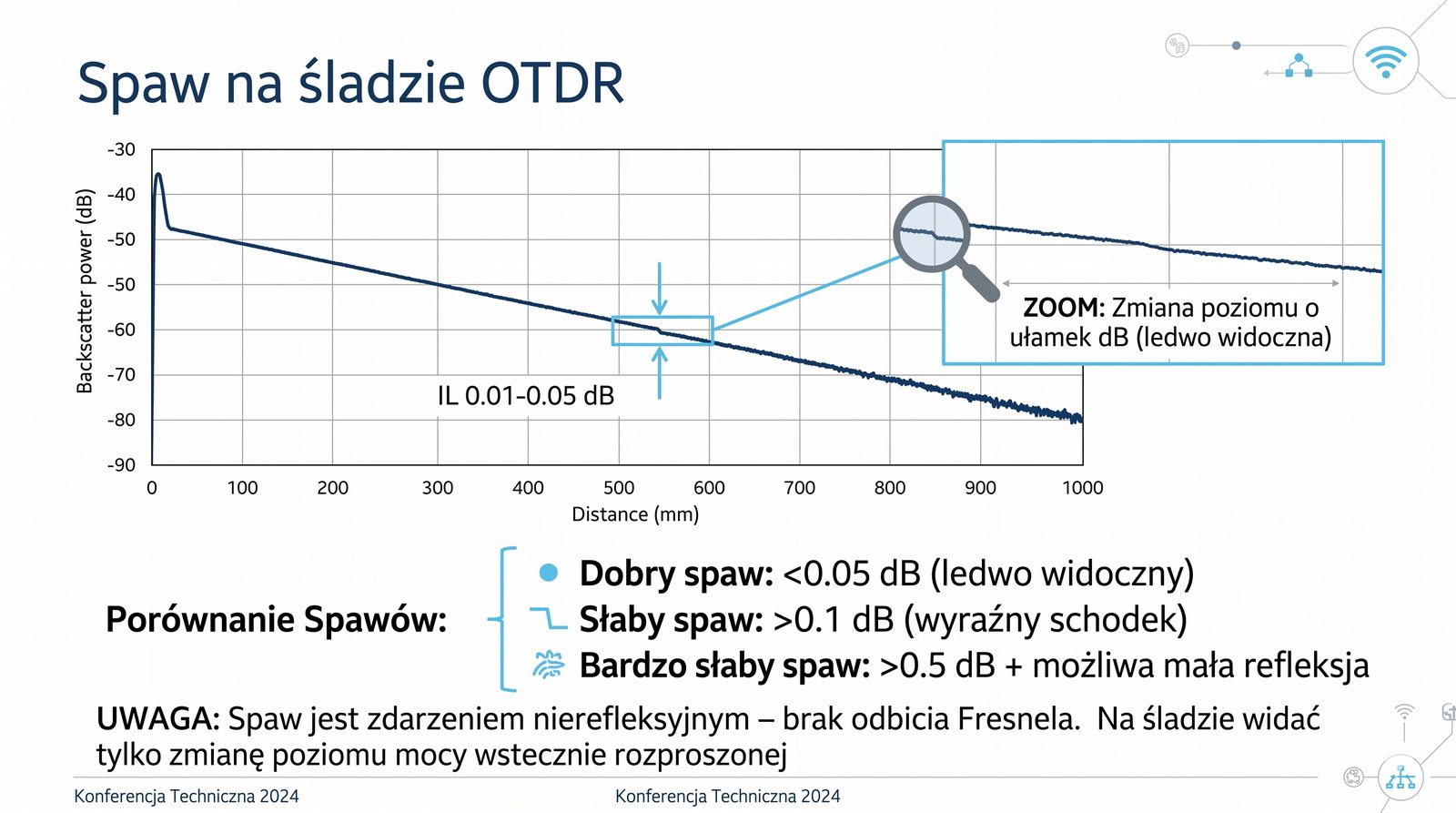

Spaw światłowodowy jest najlepszym sposobem łączenia włókien - nie wprowadza szczeliny powietrznej, dlatego nie występuje odbicie Fresnela. Jakość spawu zależy przede wszystkim od wyrównania rdzeni, temperatury łuku elektrycznego i czasu trwania procesu spawania. Nowoczesne spawarki wykorzystują analizę obrazu (PAS - Profile Alignment System) do precyzyjnego ustawienia włókien przed spawem.

Strata spawu na poziomie 0,02-0,03 dB jest uważana za bardzo dobrą i jest typowa dla spawarek wysokiej klasy (Fujikura, Sumitomo, Fitel). Strata 0,05-0,1 dB jest akceptowalna, ale przy większej liczbie spawów na trasie (np. 20 spawów po 0,1 dB daje łącznie 2 dB straty) warto dążyć do niższych wartości. Spaw o stracie powyżej 0,2 dB wymaga powtórzenia, ponieważ wskazuje na problem z czystością włókien lub ustawieniem spawarki.

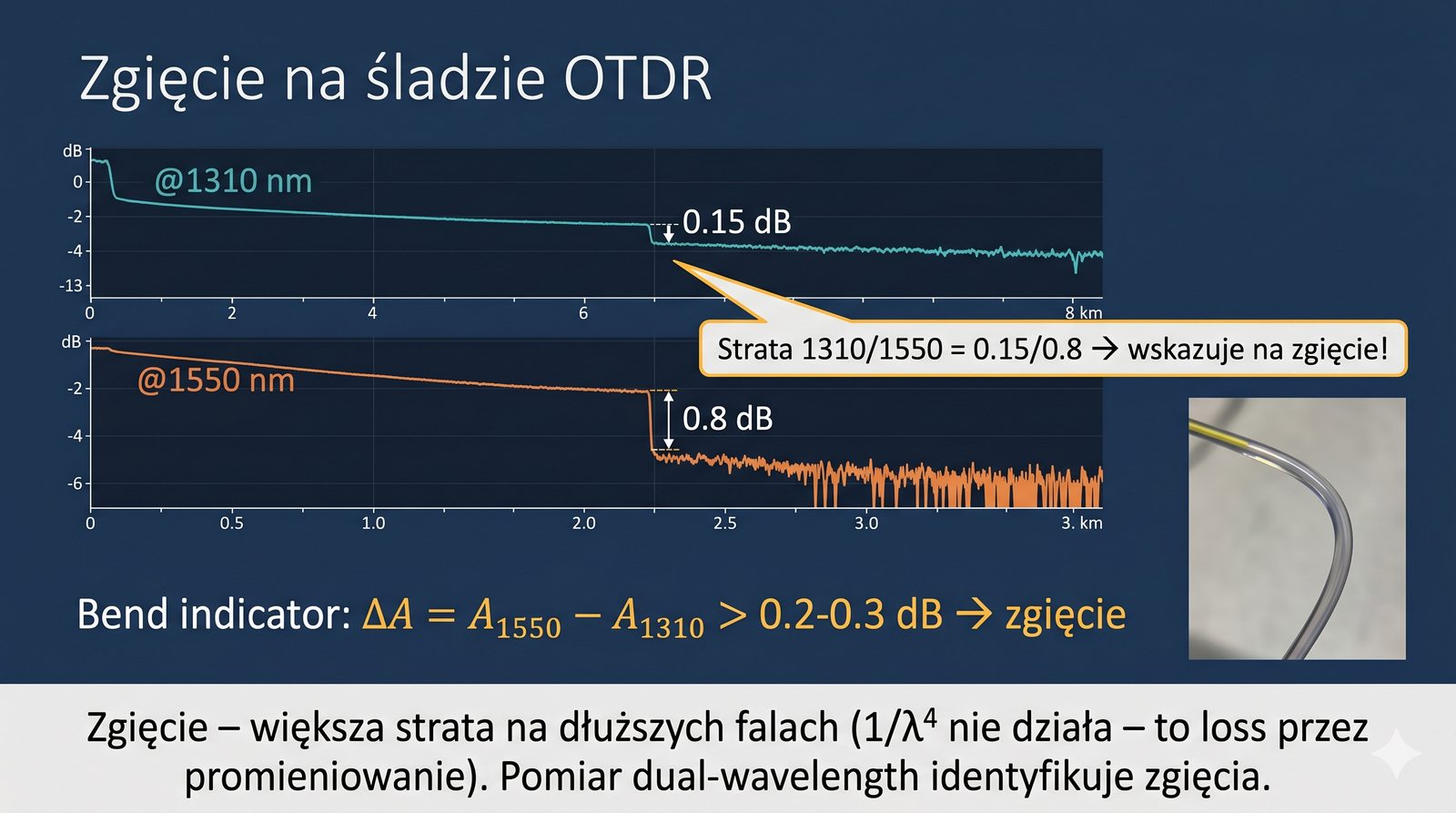

Zgięcie światłowodu jest jednym z najtrudniejszych do zdiagnozowania zdarzeń, ponieważ jego charakterystyka zależy od promienia gięcia i długości fali pomiarowej. Makrogięcia (promień poniżej krytycznego) powodują nagłą stratę mocy i często niewielki pik odbicia, podczas gdy mikrogięcia (promień nieznacznie poniżej zalecanego) dają tylko łagodny spadek poziomu, który może być mylony ze spawem.

Zależność straty od długości fali jest charakterystyczną cechą zgięć - dla 1550 nm strata jest około 2-3 razy większa niż dla 1310 nm. Jest to podstawa testu zgięciowego (bend test): jeśli podejrzewasz zgięcie, wykonaj pomiar na obu długościach fal. Większa różnica strat niż spodziewana dla danego typu światłowodu (np. > 0,1 dB dla G.652 między 1310 a 1550 nm) potwierdza obecność zgięcia.

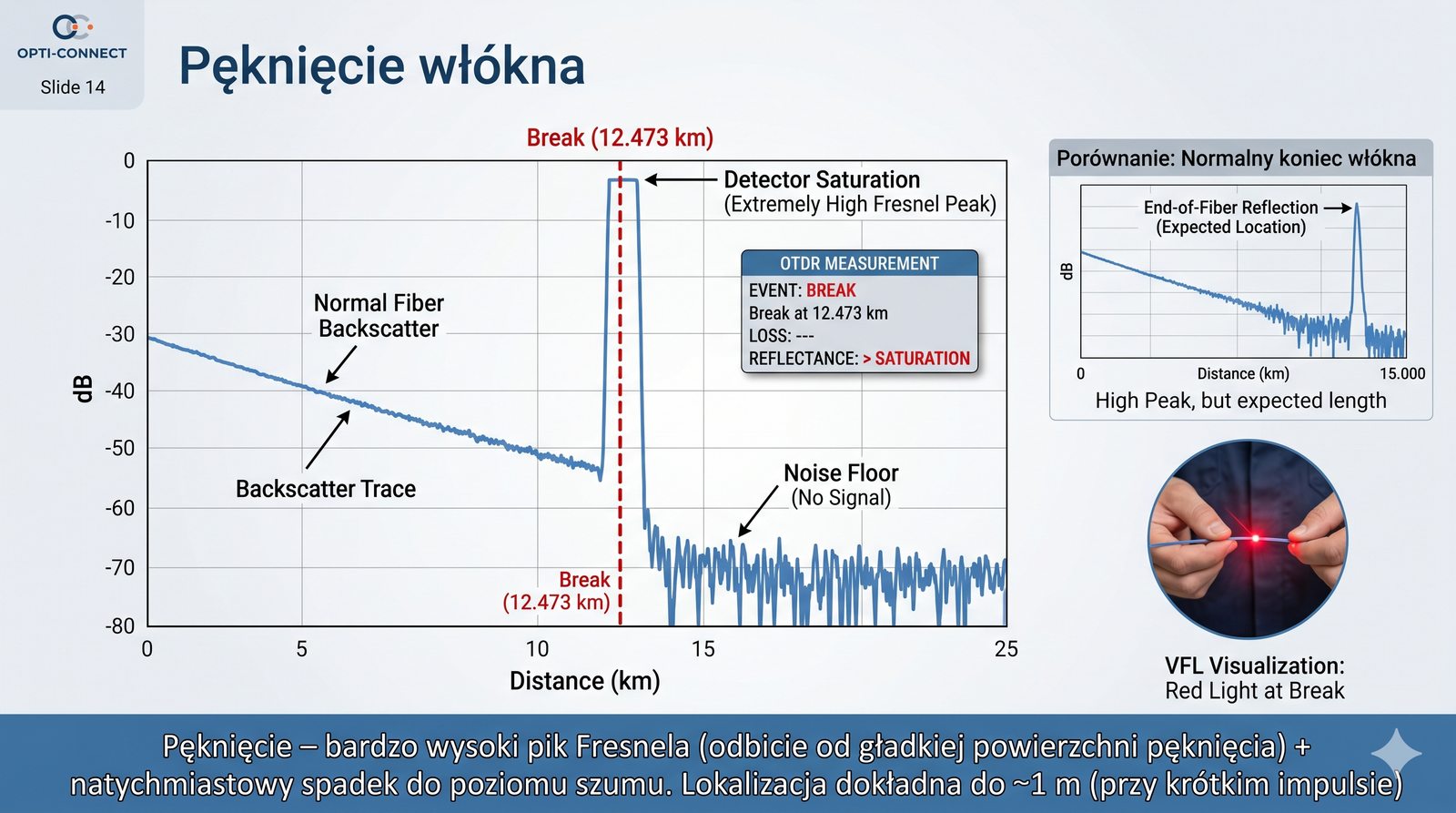

Pęknięcie światłowodu (fiber break) jest zdarzeniem krytycznym, które całkowicie uniemożliwia transmisję. Na wykresie OTDR objawia się bardzo wysokim pikiem odbicia Fresnela (często > 5 dB powyżej poziomu rozpraszania), po którym sygnał natychmiast spada do poziomu szumu tła. OTDR może precyzyjnie określić odległość do pęknięcia z dokładnością do 1-2 metrów, co jest kluczowe dla lokalizacji uszkodzenia w terenie.

Brak piku przy pęknięciu może wystąpić, gdy przerwany koniec światłowodu jest zalany wodą, zgnieciony lub zabrudzony - wtedy odbicie Fresnela jest tłumione, a OTDR widzi jedynie gwałtowny spadek sygnału. W takich przypadkach pomocne może być użycie VFL (Visual Fault Locator), który wysyła czerwone światło laserowe widoczne przez powłokę światłowodu w miejscu uszkodzenia, co ułatwia lokalizację pęknięcia.

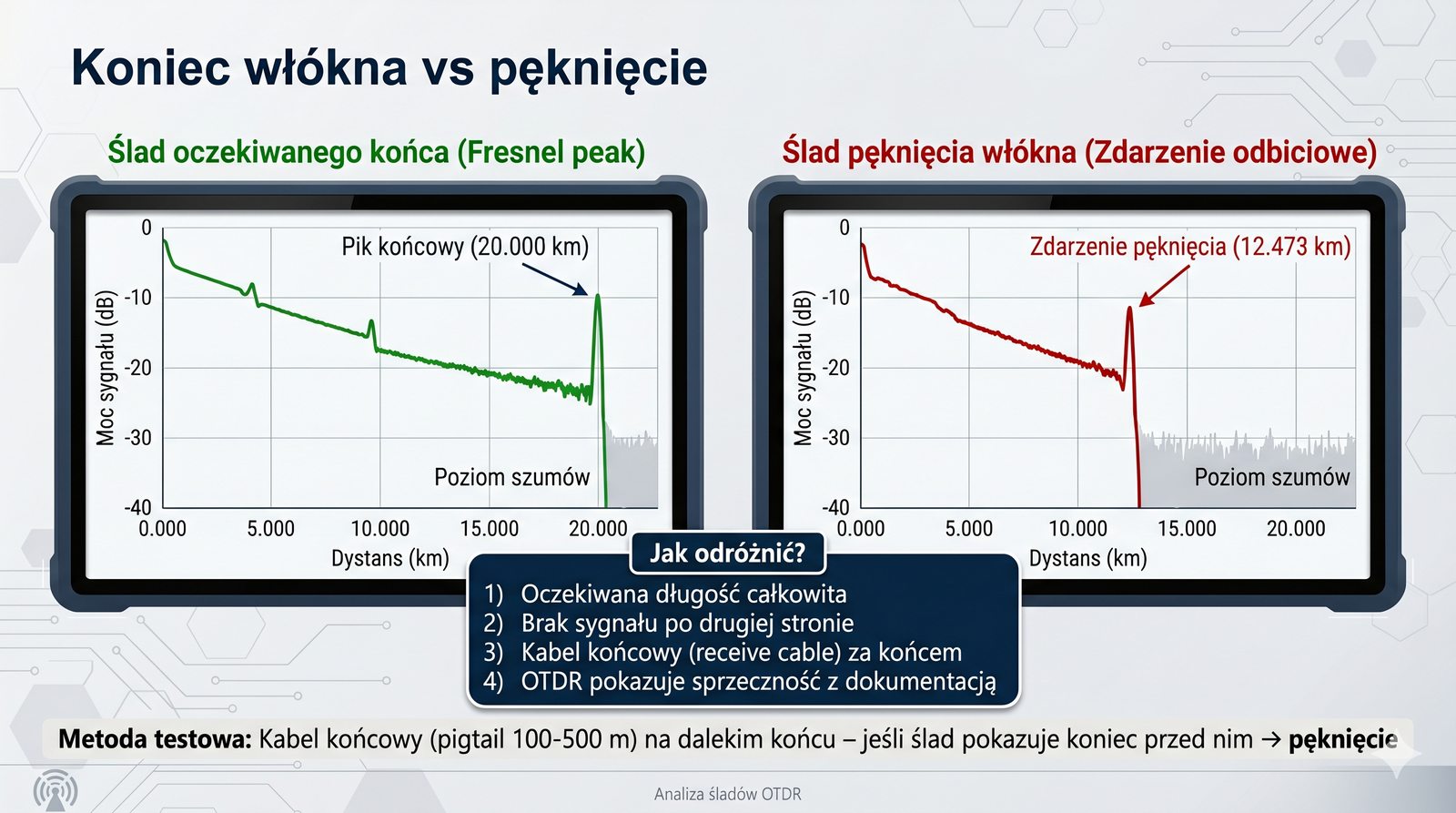

Koniec światłowodu (EOF - End of Fiber) stanowi celowe zakończenie trasy optycznej. Na wykresie OTDR widoczny jest jako pik odbicia Fresnela (jeśli włókno jest zakończone złączem) lub jako gładki spadek do poziomu szumu (jeśli włókno jest złamane lub niezakończone). OTDR automatycznie oznacza koniec trasy i podaje całkowitą długość włókna.

Interpretacja końca światłowodu wymaga znajomości topologii sieci. Jeśli OTDR wskazuje koniec trasy wcześniej niż oczekiwano, mamy do czynienia z pęknięciem. Jeśli koniec znajduje się w przewidzianej lokalizacji, ale pik odbicia jest wyższy niż zwykle, może to wskazywać na zabrudzone złącze w panelu dystrybucyjnym. W certyfikacji sieci koniec trasy powinien być potwierdzony przez receive cable, który pozwala ocenić stan ostatniego złącza.

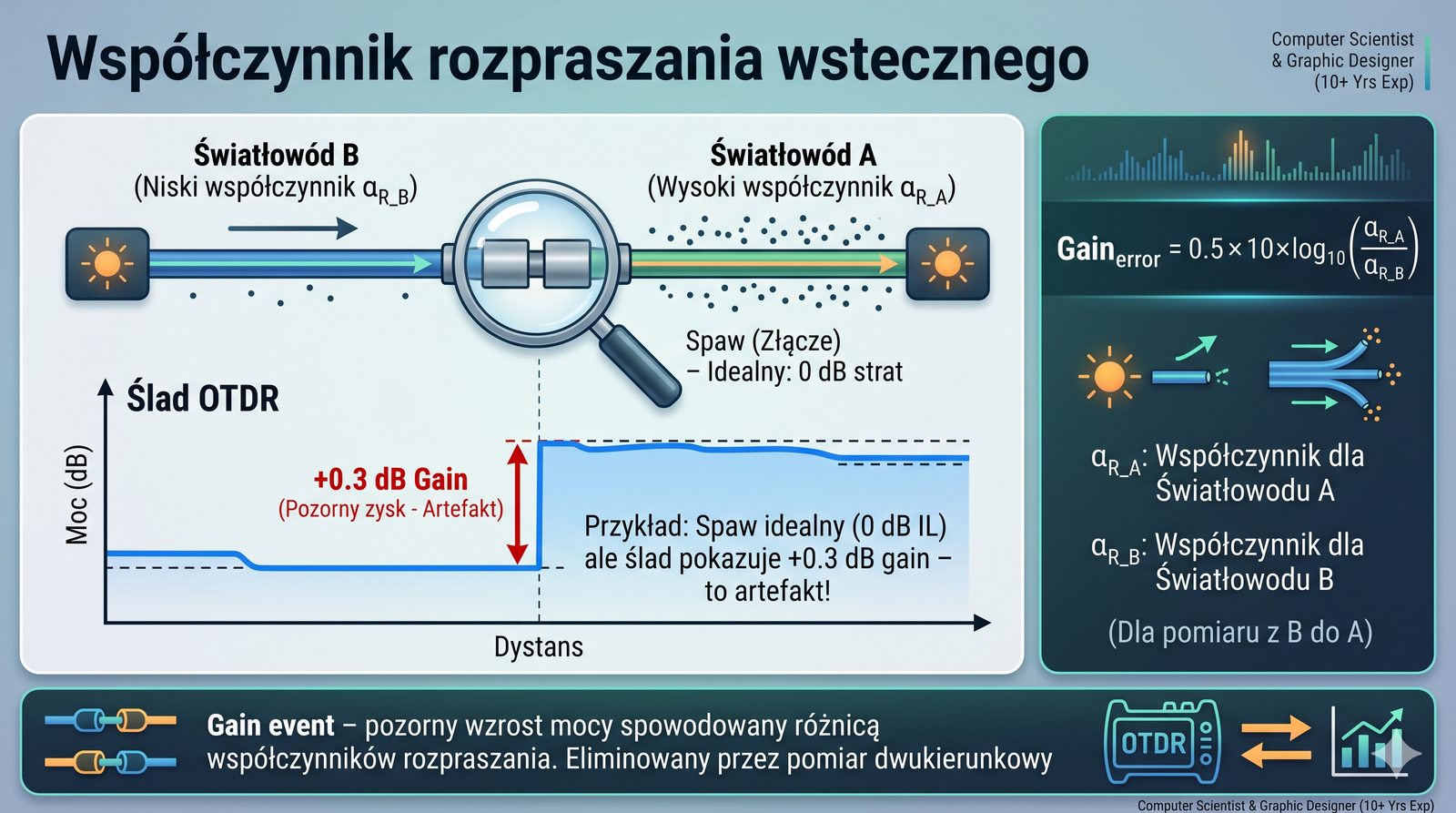

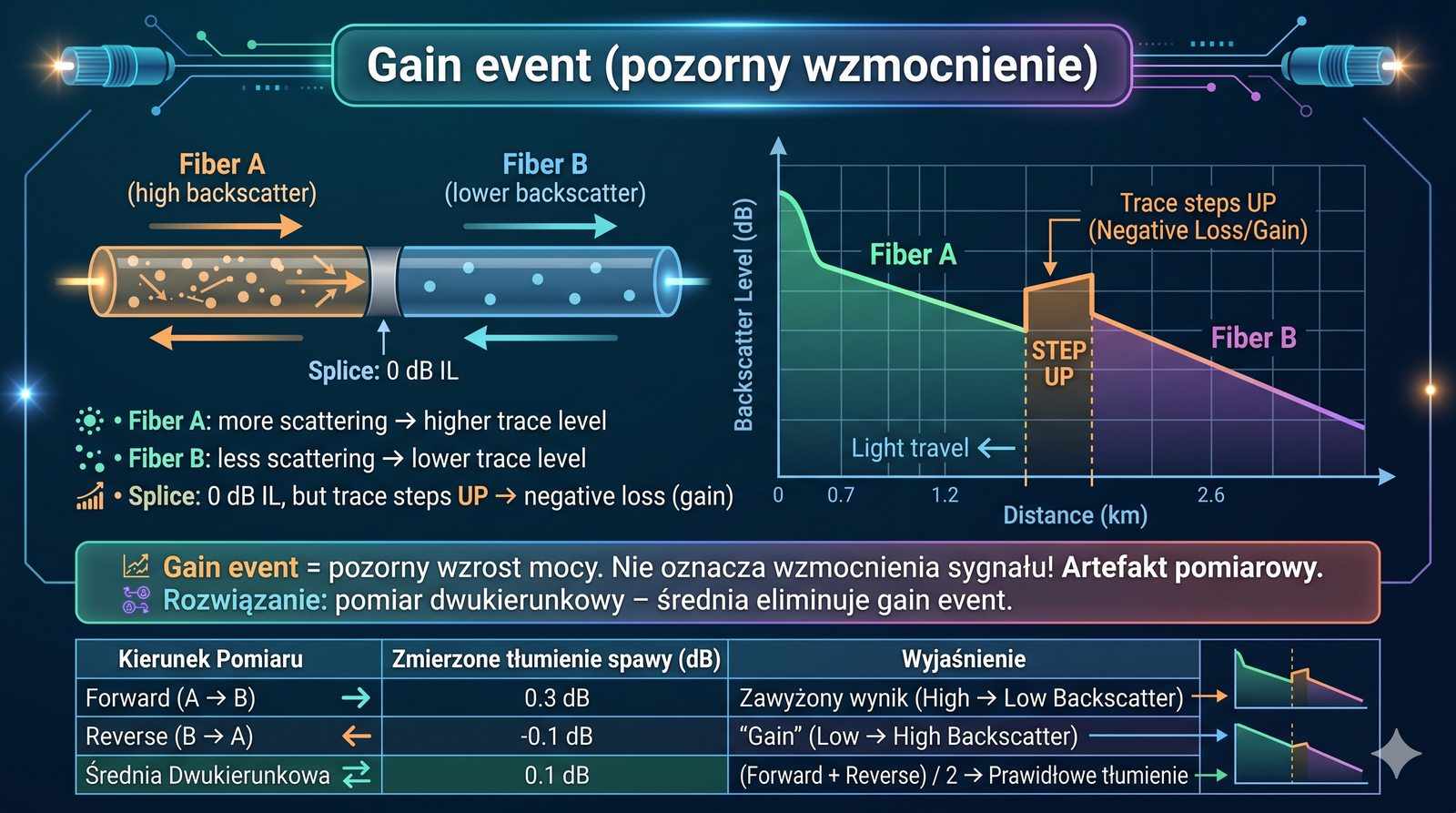

Gain event jest jednym z najbardziej mylących artefaktów w pomiarach OTDR, ponieważ na pierwszy rzut oka sugeruje wzmocnienie sygnału, co fizycznie nie jest możliwe w pasywnym światłowodzie. Zjawisko to występuje na połączeniu dwóch światłowodów o różnych współczynnikach backscatter - na przykład przy łączeniu standardowego G.652 z włóknem o wyższej zawartości germanu.

Eliminacja gain event wymaga pomiaru dwukierunkowego (bidirectional). Gdy jeden kierunek pokazuje gain na danym połączeniu, drugi kierunek pokaże stratę o tej samej wartości. Uśrednienie wyników z obu kierunków daje rzeczywistą stratę połączenia. W nowoczesnych OTDR funkcja automatycznego łączenia pomiarów dwukierunkowych jest często zintegrowana i wykonuje uśrednienie automatycznie po zakończeniu obu pomiarów.

Pomiar dwukierunkowy (bidirectional OTDR testing) jest standardem wymaganym przez normy ISO/IEC 11801 i TIA-568.3-E do certyfikacji instalacji światłowodowych. Procedura polega na wykonaniu pomiaru z obu końców światłowodu i połączeniu wyników w celu uzyskania dokładnych wartości strat na każdym zdarzeniu oraz całkowitego tłumienia trasy.

Oprócz eliminacji gain event, pomiar dwukierunkowy pozwala na wykrycie zdarzeń, które mogą być niewidoczne z jednego kierunku ze względu na martwe strefy. Na przykład złącze znajdujące się tuż za silnym odbiciem może być całkowicie zamaskowane w pomiarze z jednej strony, ale doskonale widoczne z drugiej. Pełna certyfikacja trasy powinna zawsze obejmować pomiary w obu kierunkach na dwóch długościach fal (1310 i 1550 nm dla SMF).

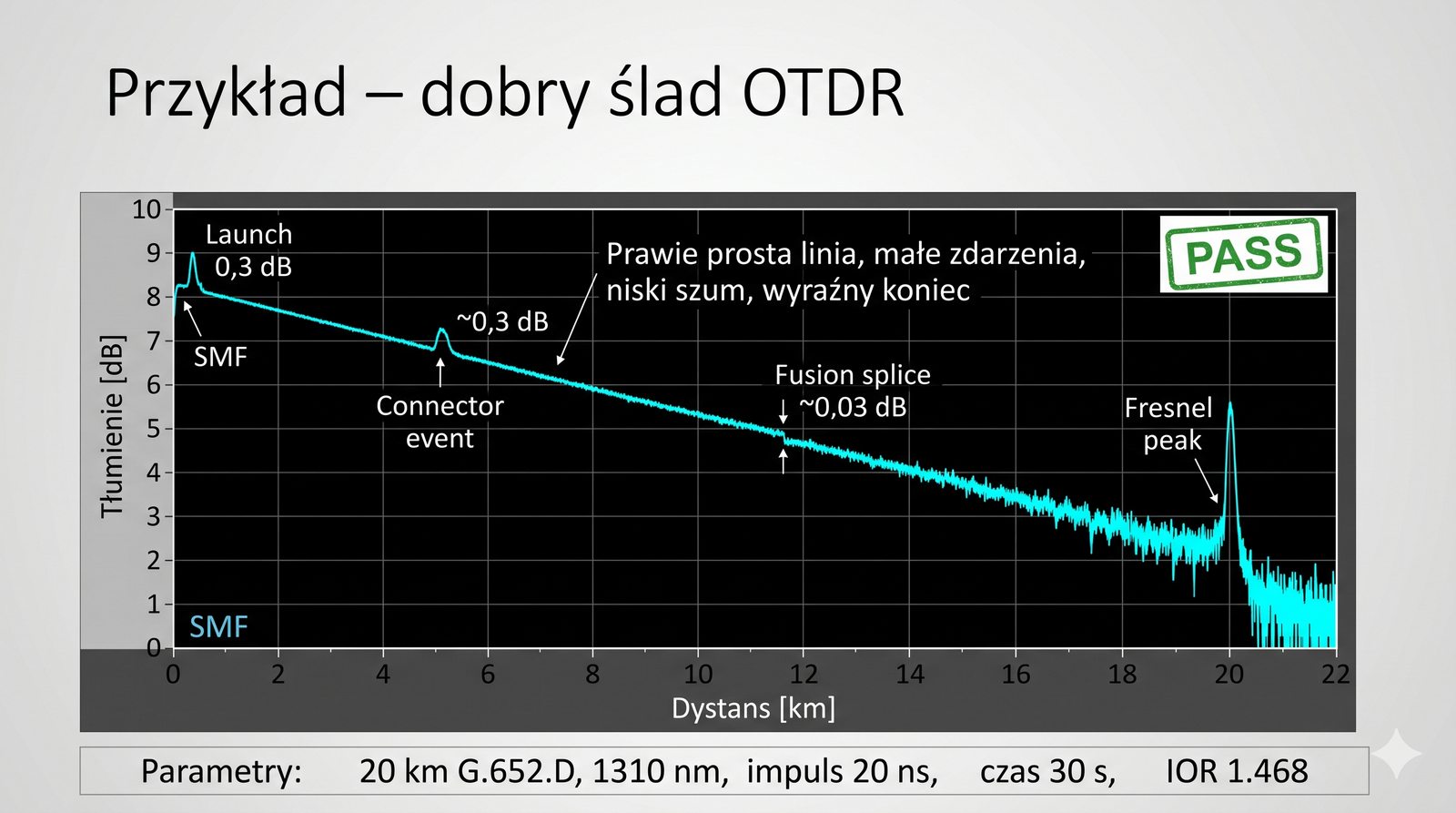

Przykład trasy 20 km z wynikiem pozytywnym ilustruje cechy dobrej instalacji światłowodowej. Linia prosta na wykresie (stałe nachylenie około 0,2 dB/km dla 1550 nm) oznacza jednorodny światłowód o stabilnych parametrach tłumienia na całej długości. Niskie straty na spawach (poniżej 0,05 dB każdy) i niskie odbicia na złączach (poniżej 1 dB) są oznaką starannego wykonania instalacji.

Całkowite tłumienie trasy 20 km z 3 spawami i 2 złączami wynosi około 4-5 dB (tłumienie włókna: 20 km x 0,2 dB/km = 4 dB, plus straty na złączach i spawach: 3 x 0,03 + 2 x 0,3 = 0,69 dB). Wynik poniżej 5 dB dla trasy 20 km jest uważany za bardzo dobry i spełnia normy dla światłowodu G.652.D, który wymaga tłumienia poniżej 0,35 dB/km dla 1310 nm i poniżej 0,25 dB/km dla 1550 nm.

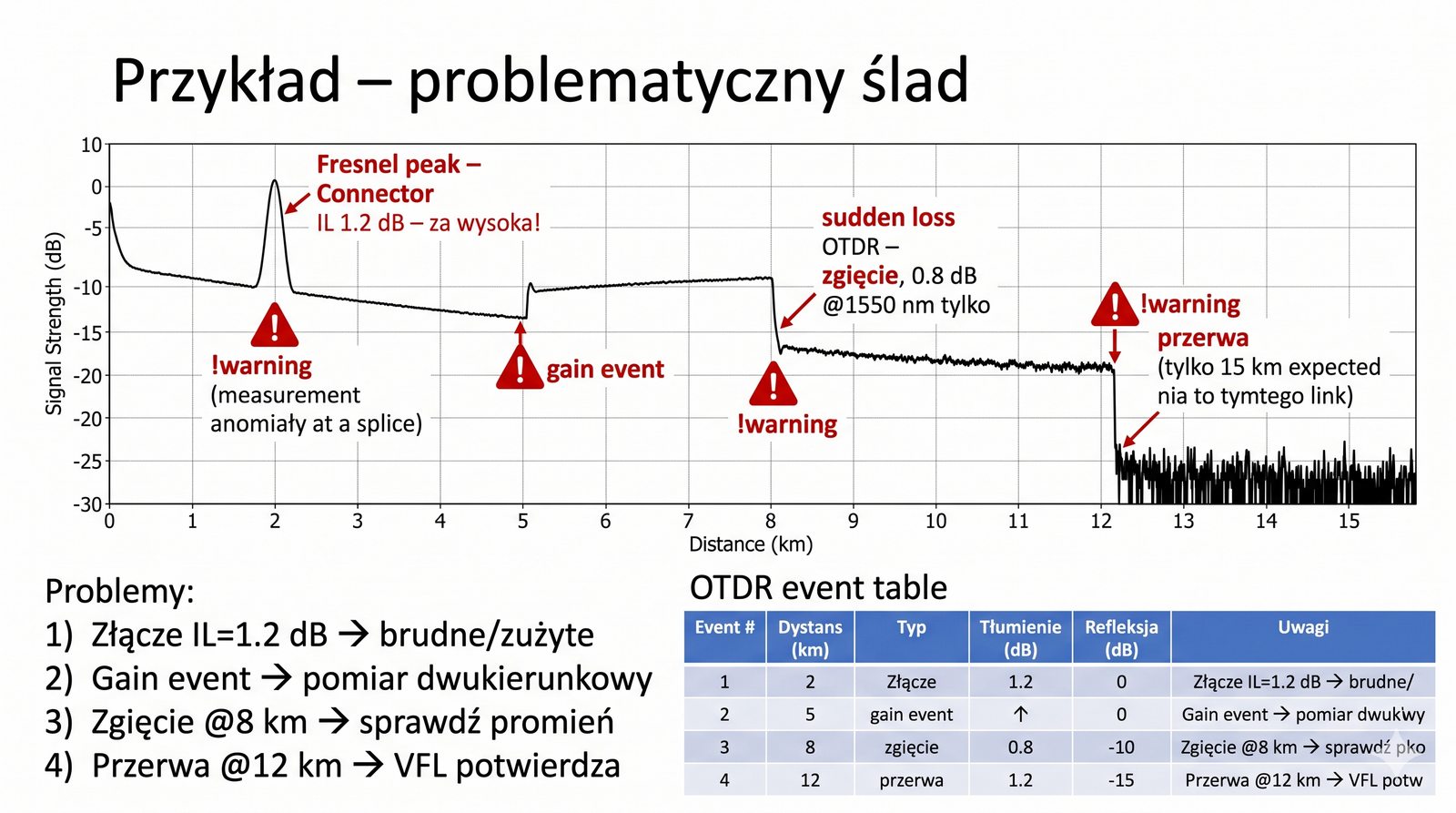

Przykład trasy z problemami ilustruje typowe sytuacje spotykane w praktyce pomiarowej. Silny pik startowy (> 3 dB) wskazuje na brudne lub uszkodzone złącze na porcie OTDR lub na początku kabla startowego. Nawet niewidoczne gołym okiem zabrudzenie na powierzchni złącza może spowodować odbicie rzędu kilku decybeli i znacząco zawyżyć pomiar tłumienia całkowitego.

Nagły spadek sygnału na 8 km bez piku odbicia (1,5 dB) jest charakterystyczny dla ostrego zgięcia światłowodu, które mogło powstać w wyniku nieprawidłowego ułożenia kabla w kanale lub przygniecenia kabla przez inne instalacje. Spadek z małym pikiem na 12 km (0,3 dB) sugeruje spaw niskiej jakości, który powinien być powtórzony. Brak sygnału po 14 km z wysokim piki przed spadkiem to klasyczny obraz pęknięcia światłowodu wymagającego interwencji w terenie.

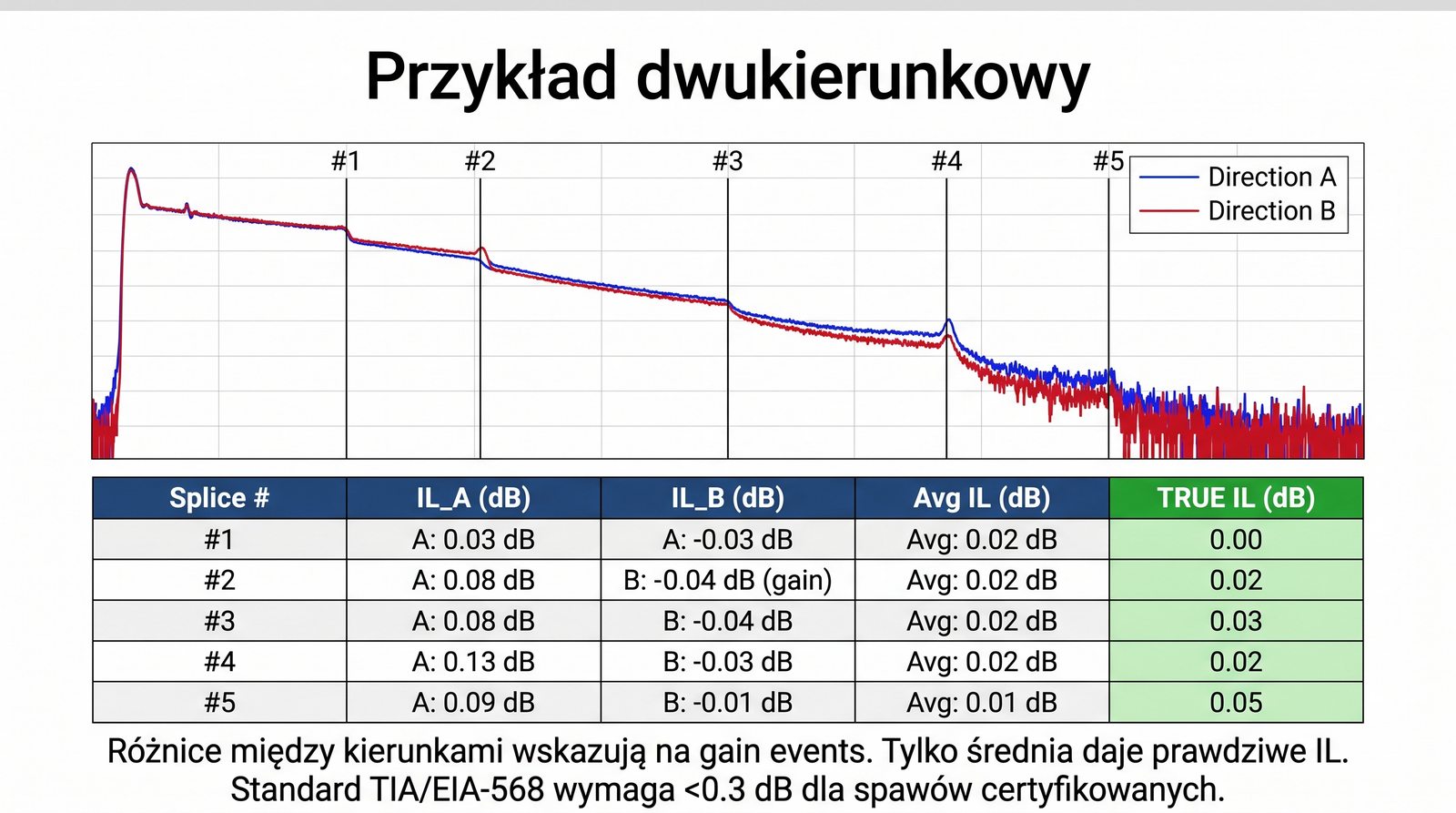

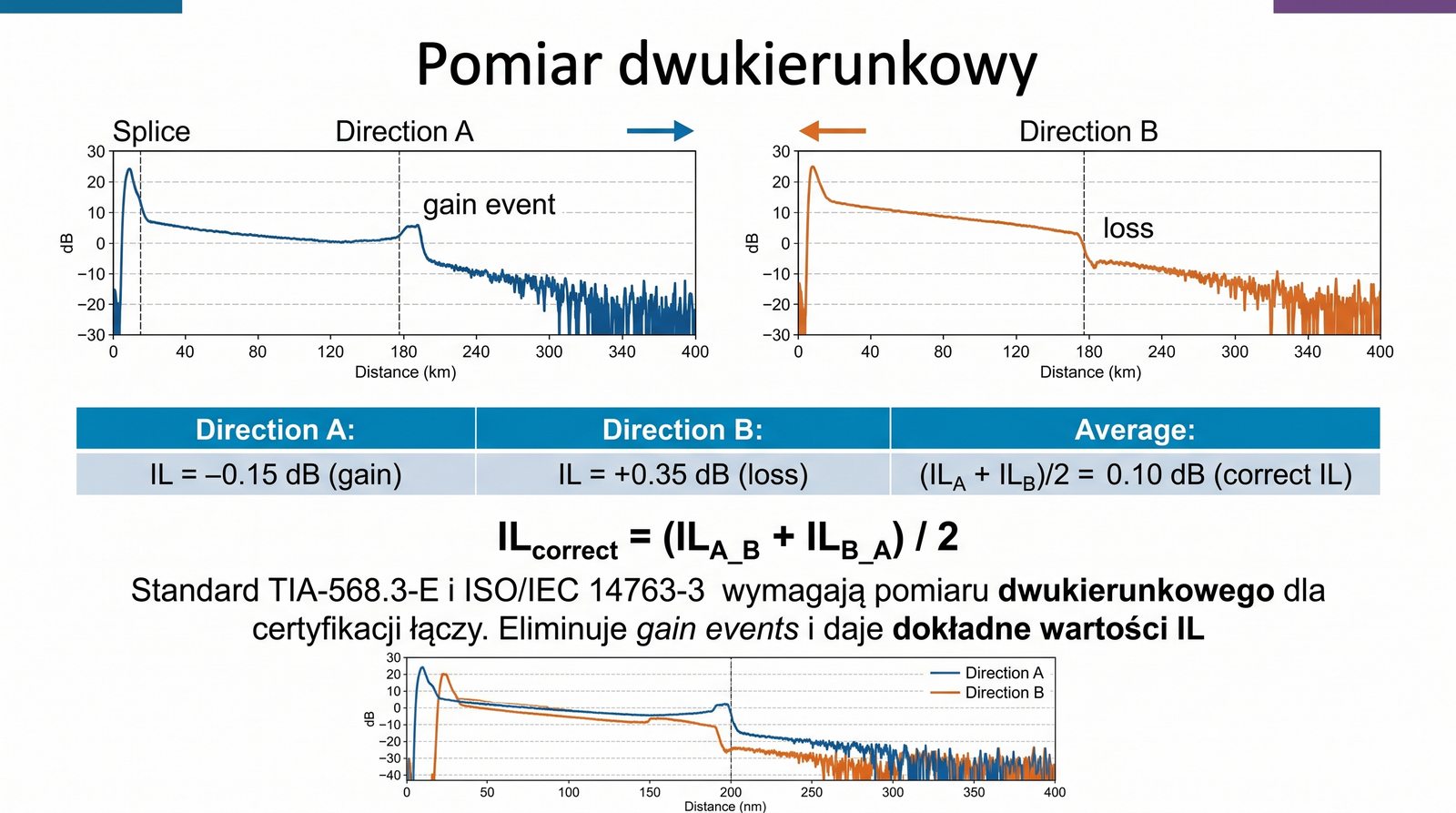

Przykład tabelaryczny pomiarów dwukierunkowych pokazuje, jak ważne jest uśrednienie wyników z obu kierunków. Złącze na 5,2 km w kierunku A→B ma stratę 0,4 dB, podczas gdy w kierunku B→A to samo złącze (oznaczone jako 10,0 km w drugiej tabeli) ma stratę 0,3 dB. Uśredniona strata rzeczywista wynosi (0,4 + 0,3) / 2 = 0,35 dB, co jest wartością akceptowalną.

Spaw na 10,1 km w kierunku A→B wykazuje stratę 0,15 dB (rzeczywista strata), podczas gdy w kierunku B→A ten sam spaw (oznaczony jako 4,9 km) pokazuje gain -0,02 dB. Różnica backscatter między dwoma włóknami powoduje gain z jednej strony i zawyżoną stratę z drugiej. Po uśrednieniu: (0,15 + (-0,02)) / 2 = 0,065 dB, co jest rzeczywistą stratą spawu.

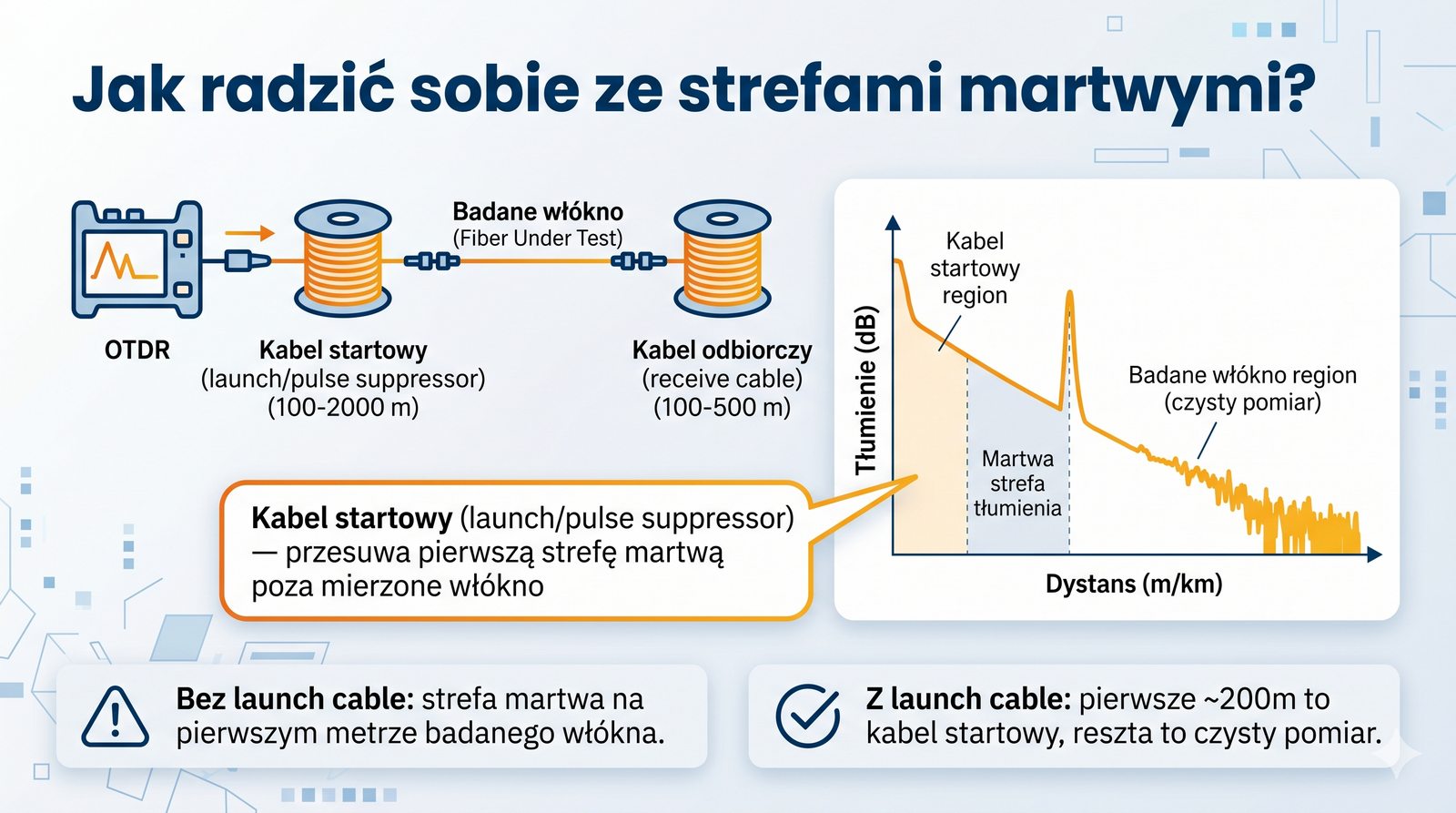

Launch cable (kabel startowy) to odcinek światłowodu o znanej długości i parametrach, podłączany między portem OTDR a badanym włóknem. Jego głównym zadaniem jest wypchnięcie martwej strefy (ADZ/EDZ) poza początek badanego odcinka, co umożliwia pomiar pierwszych metrów właściwej trasy. Dodatkowo launch cable stabilizuje stan pola modowego, szczególnie ważne w pomiarach światłowodów wielomodowych (MMF).

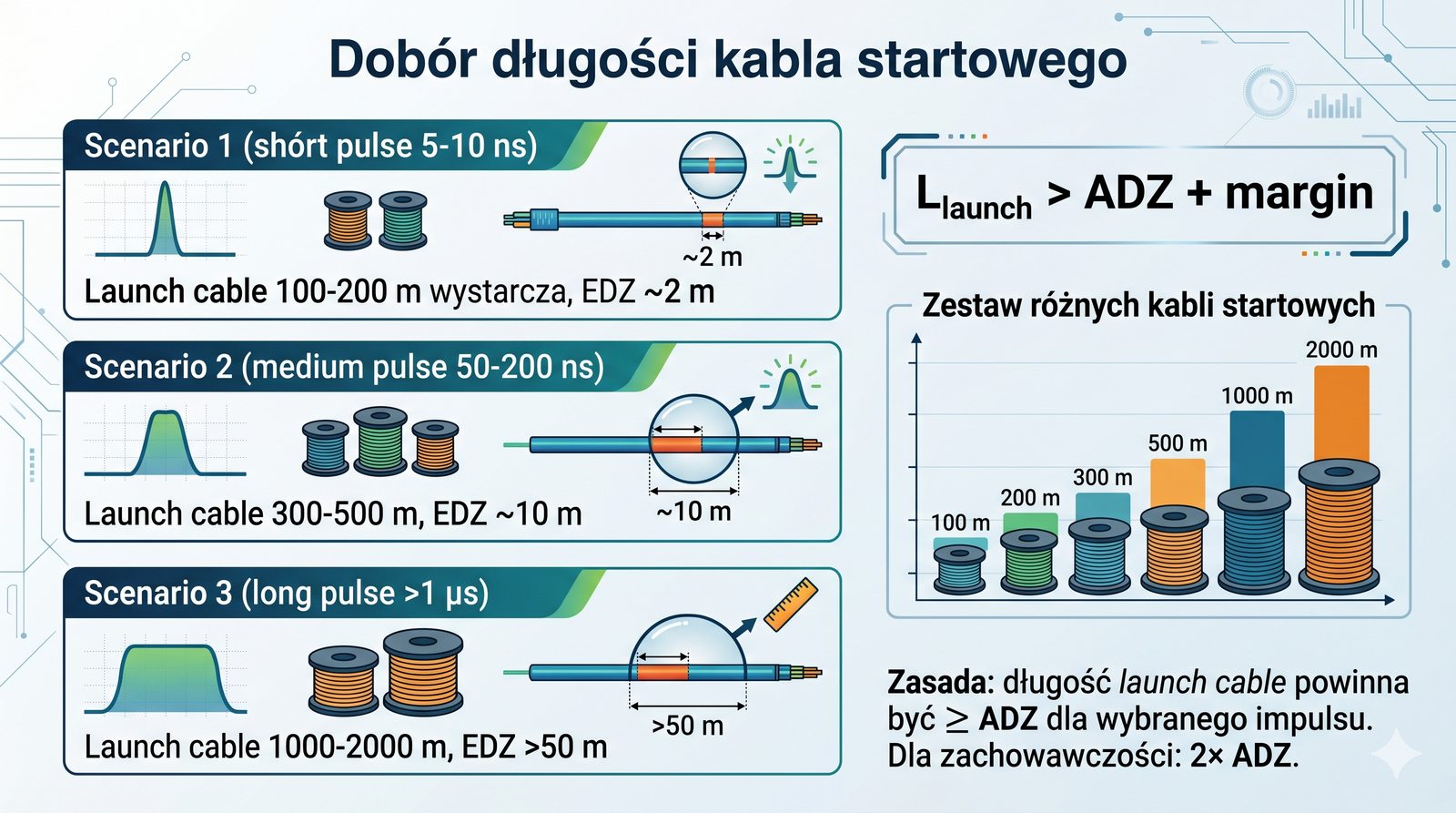

Wybór długości launch cable zależy od spodziewanej ADZ dla danego ustawienia pomiaru. Dla krótkich impulsów (5-20 ns) wystarcza 100-200 m, dla długich impulsów (1-20 µs) potrzebne jest 1000-2000 m. Ważne jest, aby parametry launch cable były znane i odejmowane od wyniku końcowego - nowoczesne OTDR umożliwiają automatyczne odejmowanie launch cable przez podanie jego długości i tłumienia przed pomiarem.

Minimalna długość launch cable powinna być co najmniej 2-3 razy większa niż spodziewana ADZ dla wybranego impulsu pomiarowego. Na przykład dla impulsu 100 ns, który daje ADZ około 20-50 m, launch cable powinien mieć co najmniej 100-150 m. W praktyce najczęściej stosuje się kable startowe o długości 500 m lub 1000 m, które są uniwersalne i odpowiednie dla większości ustawień pomiarowych.

W dokumentacji pomiarowej należy zawsze podać typ i długość użytego launch cable, ponieważ ma on wpływ na końcowe wyniki. Niektóre OTDR oferują funkcję rozpoznawania launch cable (launch cable detection), która automatycznie identyfikuje koniec kabla startowego po charakterystycznym pik odbicia i odejmuje jego parametry bez konieczności ręcznego wprowadzania danych.

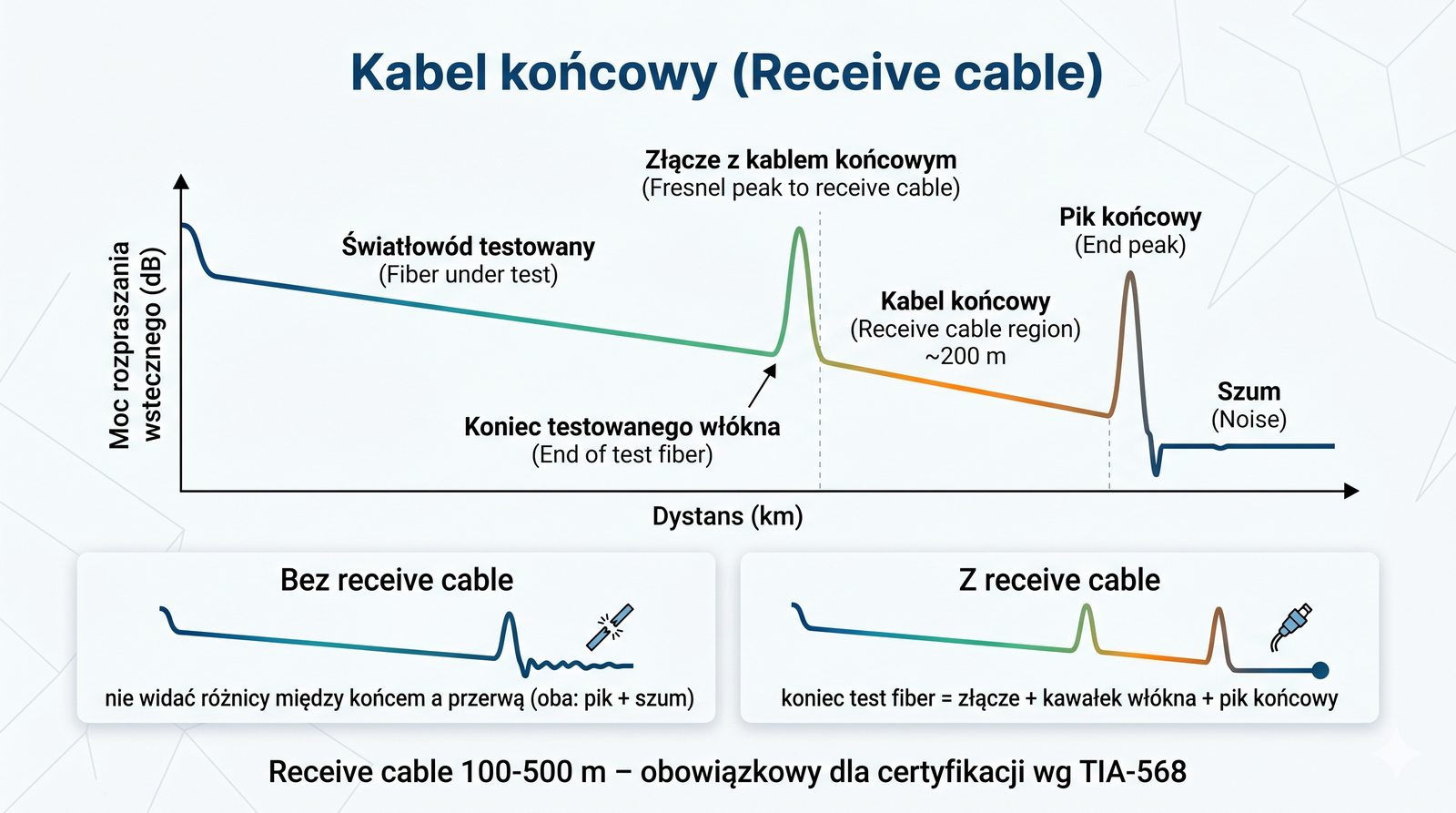

Receive cable (kabel odbiorczy) pełni rolę podobną do launch cable, ale na końcu badanej trasy. Jego zadaniem jest umożliwienie oceny stanu ostatniego złącza na trasie, ponieważ bez receive cable OTDR widzi koniec światłowodu jako ostatnie zdarzenie i nie można odróżnić dobrego złącza od pęknięcia tuż przed panelem.

Dzięki receive cable na wykresie widoczne są dwa piki na końcu trasy: pierwszy to złącze kończące badany światłowód, a drugi to koniec kabla odbiorczego. Pozwala to na oddzielną ocenę straty i odbicia ostatniego złącza, co jest szczególnie ważne w certyfikacji nowych instalacji, gdzie każdy element sieci musi spełniać normy jakościowe.

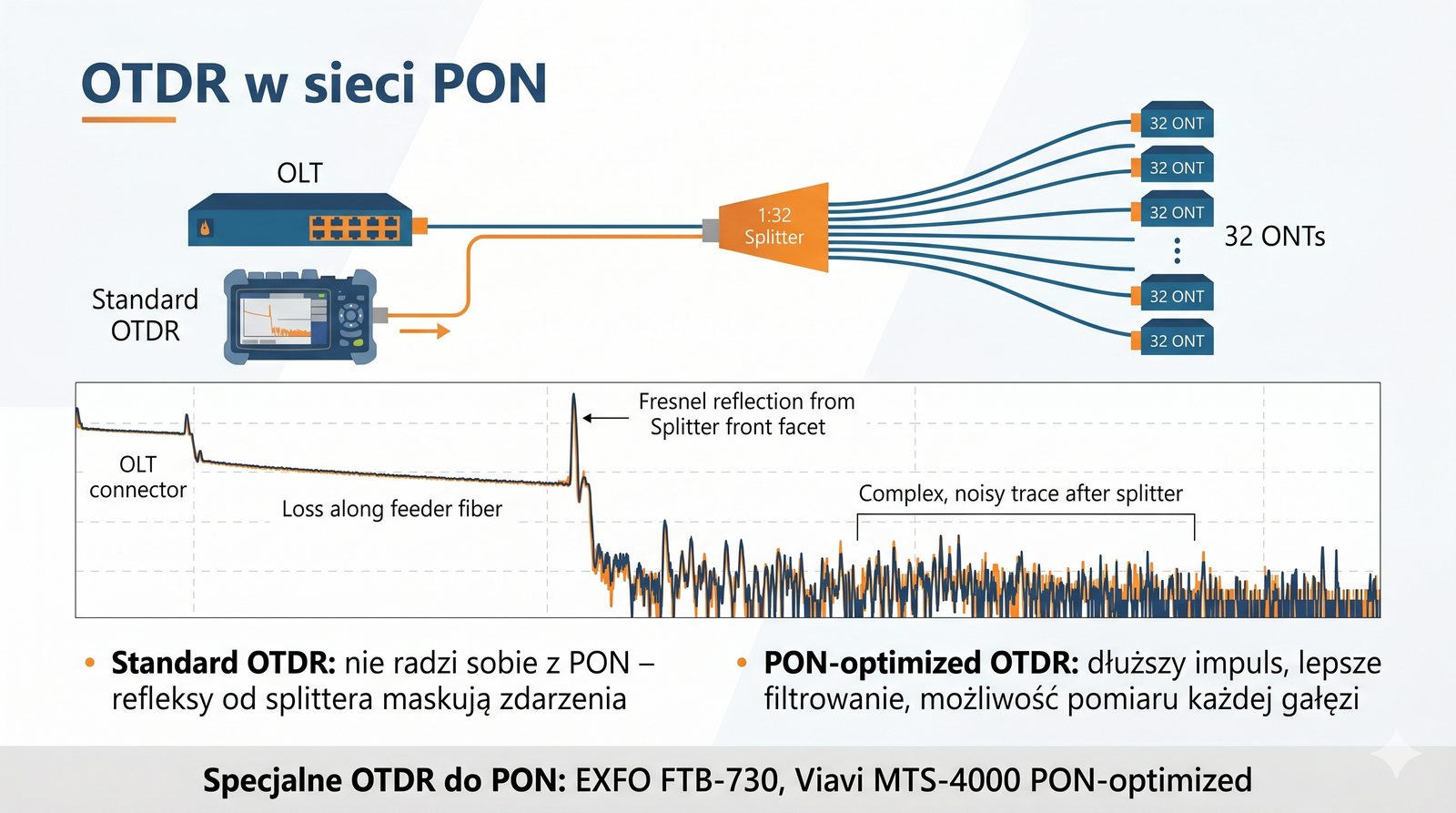

Pomiary OTDR w sieciach PON (Passive Optical Network) stanowią szczególne wyzwanie ze względu na obecność splitterów optycznych 1:N (najczęściej 1:16, 1:32 lub 1:64). Splitter dzieli moc optyczną na N ścieżek, co powoduje, że sygnał wsteczny z każdej gałęzi jest odpowiednio słabszy. Dodatkowo splitter sam w sobie generuje silne odbicia, które maskują zdarzenia za nim.

Rozwiązaniem problemów pomiarowych w PON jest stosowanie OTDR z funkcją PON Optimization, która automatycznie dostosowuje parametry pomiaru (dłuższy impuls, większy DR) do charakterystyki sieci PON. Alternatywnie można użyć filtra długości fali 1625 nm, który pracuje poza pasmem transmisji PON (1490 nm downstream, 1310 nm upstream), umożliwiając pomiar bez zakłócania pracy aktywnych użytkowników sieci.

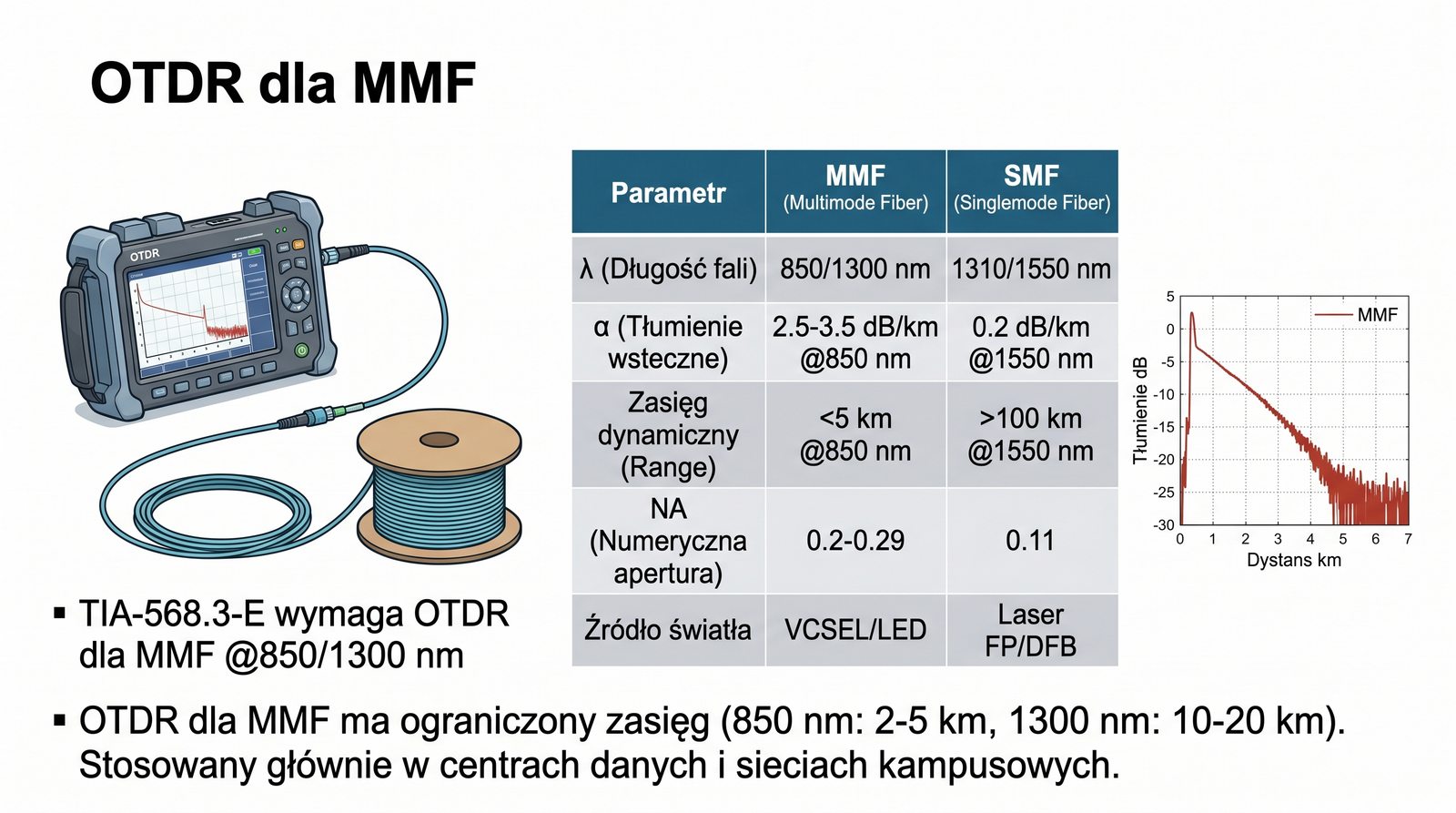

Pomiar OTDR w światłowodach wielomodowych (MMF) wymaga innych ustawień niż dla SMF ze względu na większe tłumienie, dyspersję modalną i krótsze trasy. Dla MMF typowe są długości fal 850 nm i 1300 nm, które odpowiadają oknom transmisyjnym standardów Ethernet (850 nm dla 10G-SR, 1300 nm dla 10G-LX4). Tłumienie MMF jest większe niż SMF - około 2,5-3,5 dB/km dla 850 nm i 0,8-1,5 dB/km dla 1300 nm.

Dyspersja modalna w MMF powoduje, że impuls świetlny rozmywa się w czasie, co ogranicza rozdzielczość pomiaru OTDR. Aby zminimalizować ten efekt, należy używać krótkich impulsów (5-10 ns) i launch cable wykonanego z tego samego typu MMF co badany światłowód. Użycie launch cable SMF z MMF spowoduje niedopasowanie apertury numerycznej i zafałszowanie wyników pomiaru na pierwszych metrach trasy.

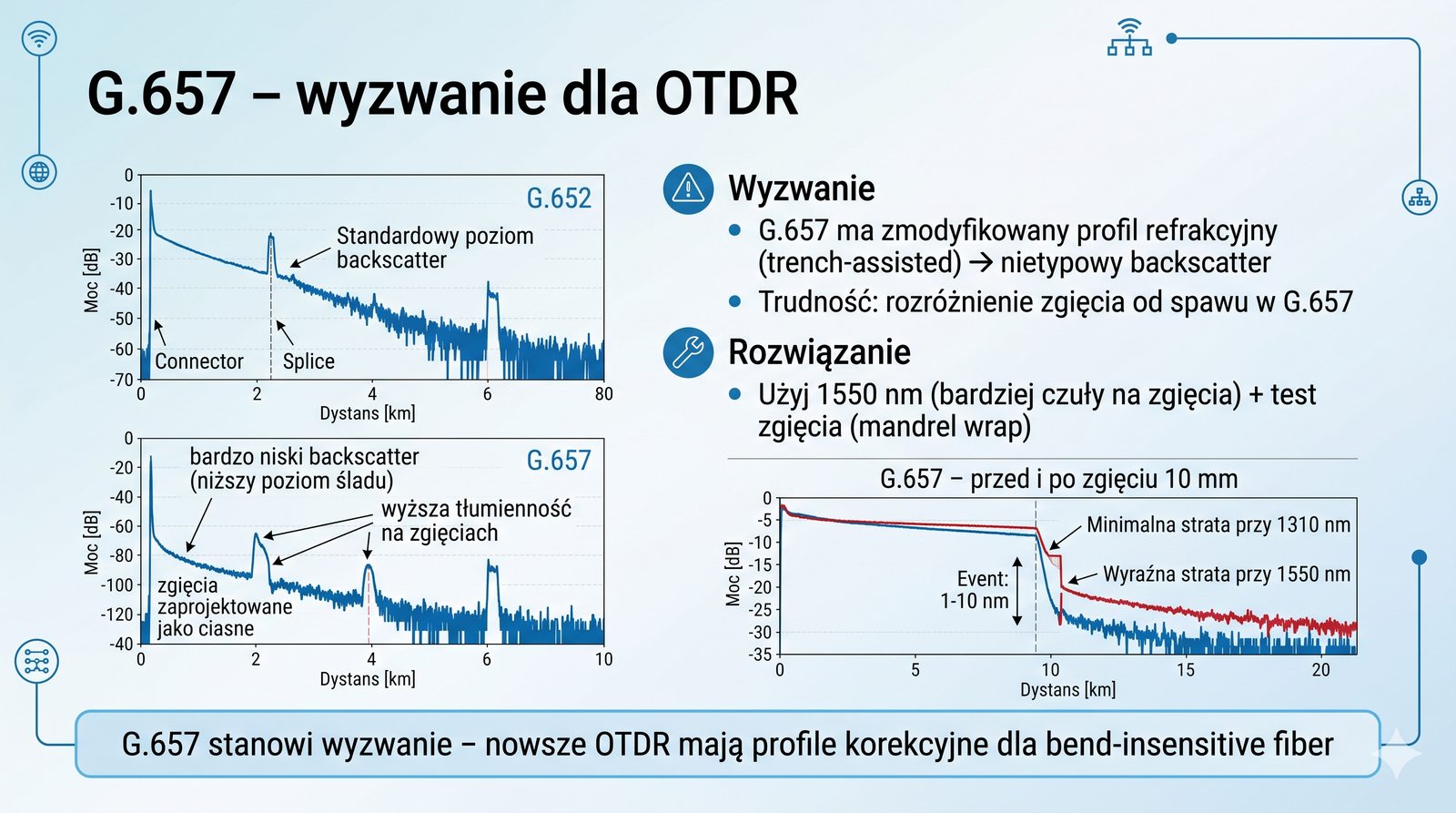

Światłowody G.657 (bend-insensitive) zostały zaprojektowane specjalnie do sieci dostępowych FTTH, gdzie kable często układane są w ciasnych korytkach i narożnikach o małych promieniach gięcia. W porównaniu do standardowego G.652, światłowody G.657 wytrzymują gięcia o promieniu nawet 5-10 mm bez znaczącego wzrostu tłumienia, co jest osiągnięte poprzez modyfikację profilu współczynnika załamania w rdzeniu i płaszczu.

Pomiar OTDR światłowodów G.657 wymaga szczególnej uwagi, ponieważ standardowa metoda wykrywania zgięć (porównanie strat na 1310 i 1550 nm) może nie zadziałać - różnica między falami jest znacznie mniejsza niż dla G.652. W praktyce zaleca się testowanie zgięcia przez nawinięcie kabla na mandryl o zadanym promieniu (np. 10 zwojów na 15 mm średnicy dla G.657.A2) i sprawdzenie, czy OTDR rejestruje wzrost tłumienia zgodny ze specyfikacją.

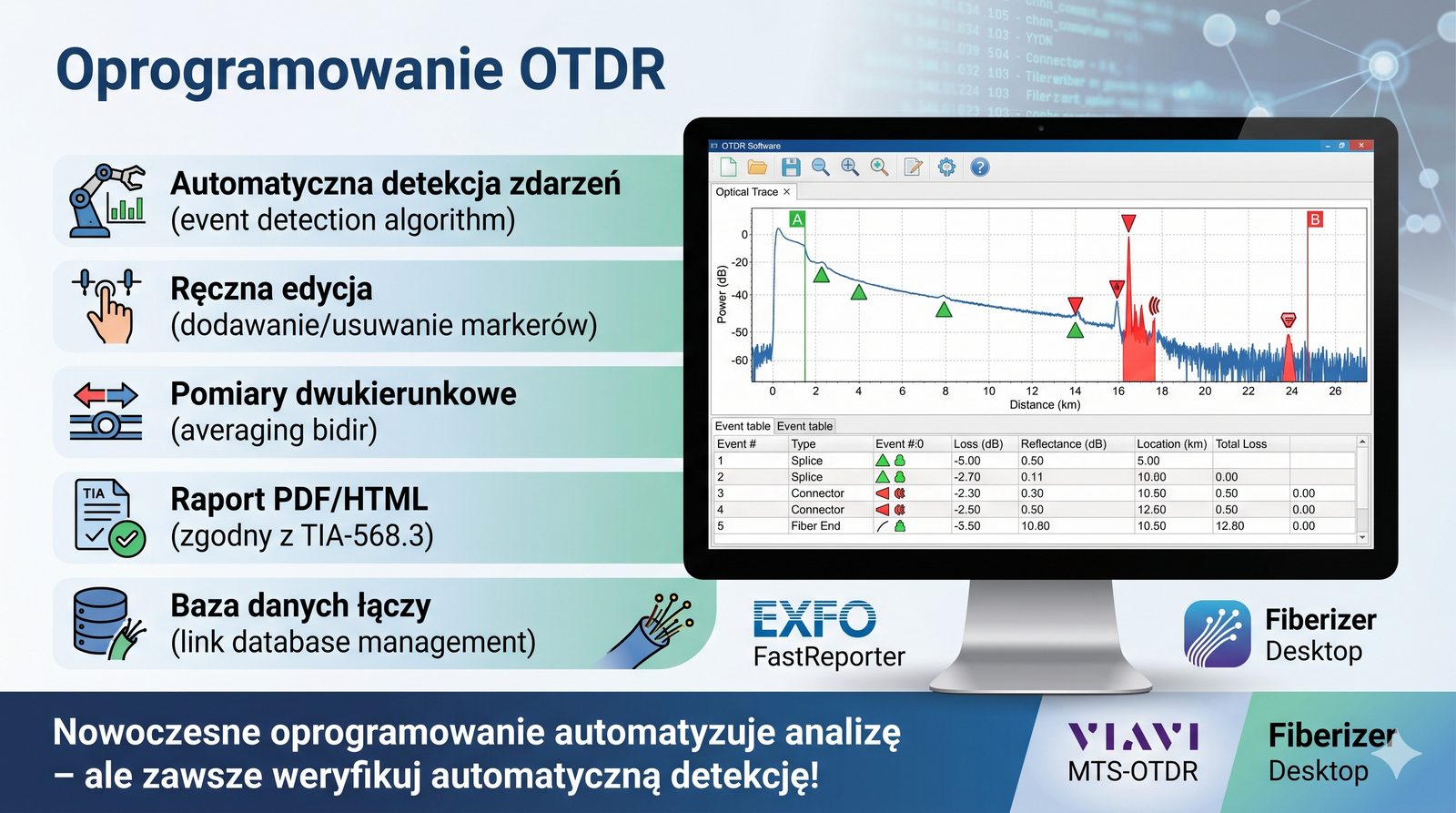

Zaawansowane oprogramowanie OTDR oferuje funkcje znacznie wykraczające poza podstawową analizę wykresu. Automatyczne wykrywanie zdarzeń (Auto Event Detection) wykorzystuje algorytmy przetwarzania sygnału do identyfikacji złącz, spawów, zgięć i końca włókna na podstawie zmian nachylenia i pików na wykresie. Dokładność automatycznej detekcji zależy od jakości pomiaru i może wymagać ręcznej korekty w przypadku skomplikowanych tras.

Przykład konfiguracji Viavi MTS-2000 pokazuje typowe ustawienia dla trasy średniego zasięgu: tryb SMF, długość fali 1550 nm (najniższe tłumienie dla dalekich tras), impuls 100 ns (kompromis między zasięgiem a rozdzielczością), zakres 50 km, czas pomiaru 30 sekund (wystarczający dla większości zastosowań) i IOR 1,4680 dla światłowodu G.652. Takie ustawienia są dobrym punktem wyjścia do dalszej optymalizacji.

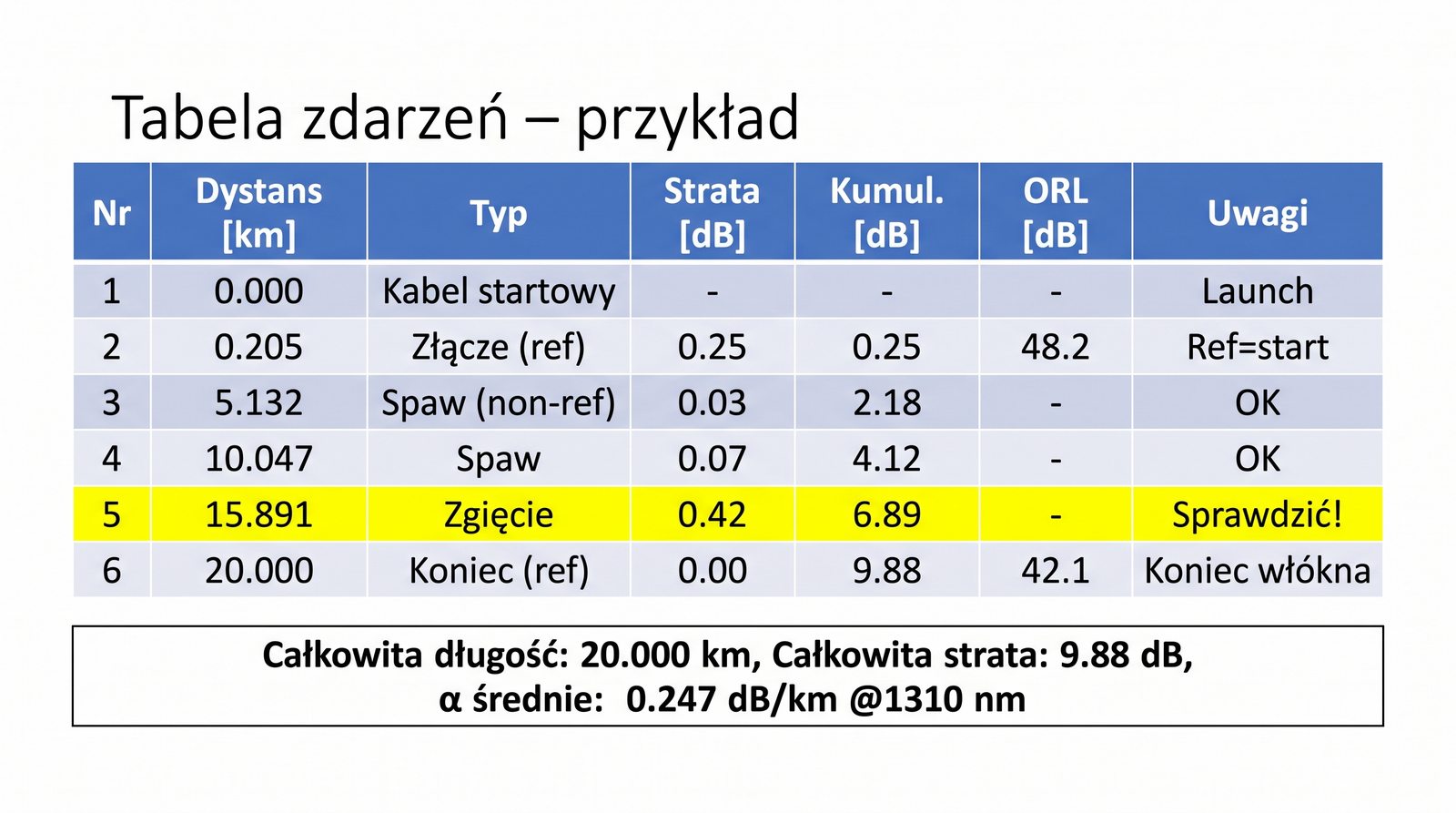

Tabela zdarzeń (event table) jest podstawowym narzędziem do ilościowej analizy wyników pomiaru OTDR. Każde zdarzenie jest opisane przez: numer kolejny, odległość od początku trasy, typ zdarzenia (złącze, spaw, zgięcie, koniec), stratę wtrąceniową w dB, odbicie w dB oraz stratę skumulowaną od początku trasy. Analiza tabeli pozwala na szybkie zidentyfikowanie odcinków wymagających uwagi.

W przykładowej tabeli szczególną uwagę zwraca zdarzenie nr 5 (zgięcie na 14,890 km) z wysoką stratą 0,67 dB i odbiciem -2,3 dB. Jest to wartość znacząco przekraczająca typową stratę złącza (0,2-0,5 dB) i sugerująca ostre zgięcie kabla. Strata skumulowana 1,64 dB dla trasy 20 km jest akceptowalna (średnie tłumienie 0,082 dB/km), ale samo zgięcie wymaga weryfikacji w terenie i ewentualnej korekty ułożenia kabla.

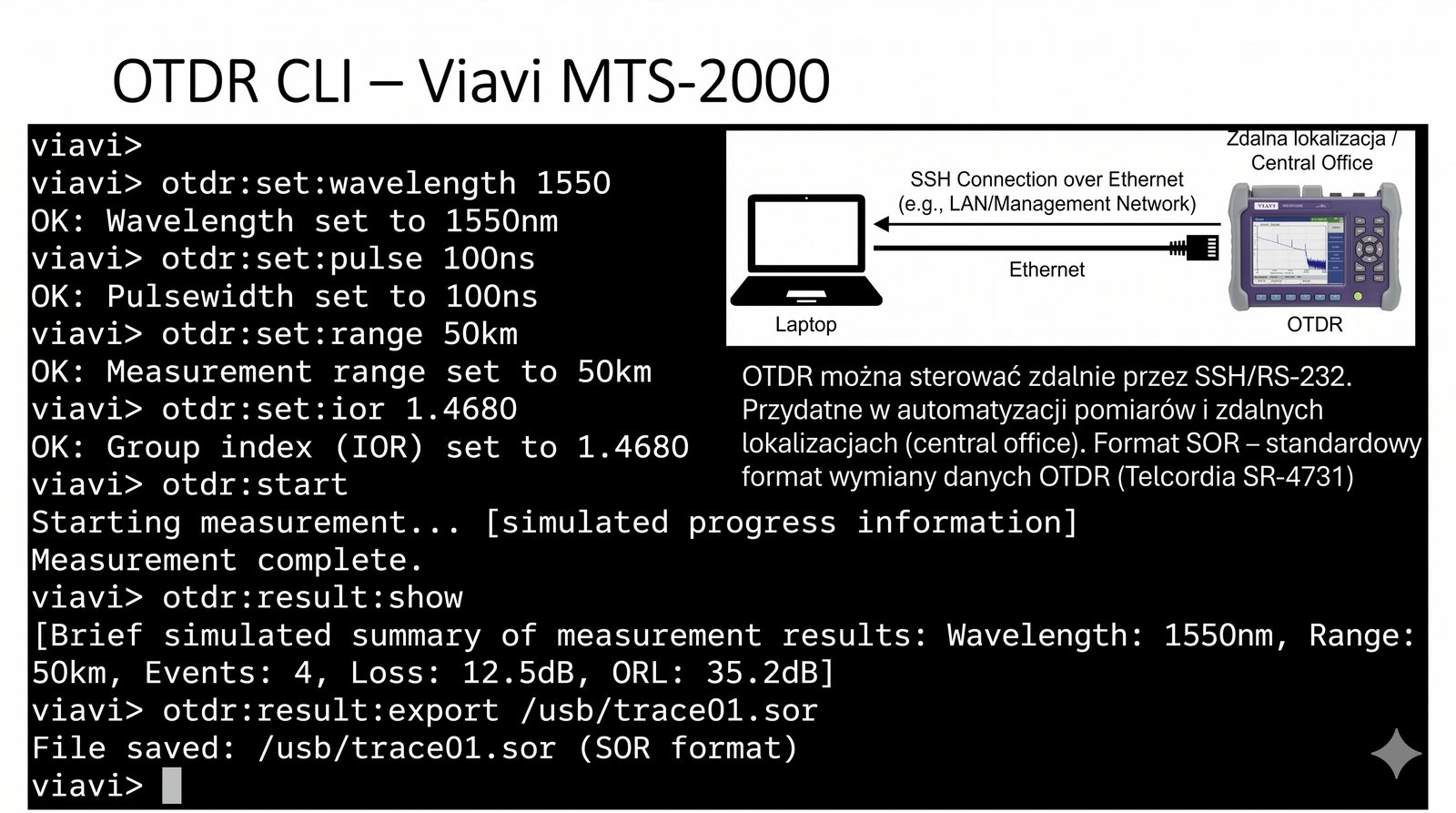

Interfejs CLI OTDR Viavi MTS-2000 umożliwia zdalne sterowanie przyrządem przez SSH, co jest szczególnie przydatne w przypadku OTDR zainstalowanych na stałe w węzłach sieci szkieletowej. Komenda `otdr-set` konfiguruje parametry pomiaru, `otdr-start` uruchamia pomiar na wybranym porcie, a `otdr-get` pobiera wynik w formacie SOR (Standard OTDR Record) do dalszej analizy.

Format SOR (Standard OTDR Record, zdefiniowany w TIA/EIA-455-233) jest standardem wymiany danych między OTDR różnych producentów. Plik SOR zawiera nie tylko surowy wykres (trace), ale także metadane: datę i czas pomiaru, typ OTDR, numer seryjny, ustawienia pomiaru (długość fali, impuls, zakres), tabelę zdarzeń i informacje o techniku. Dzięki standaryzacji pliki SOR mogą być analizowane w oprogramowaniu różnych producentów, co jest kluczowe dla niezależnej weryfikacji wyników.

Błędy pomiarowe OTDR można podzielić na systematyczne i przypadkowe. Błędy systematyczne wynikają z nieprawidłowej kalibracji, błędnego ustawienia IOR lub użycia niewłaściwego launch cable. Błędy przypadkowe są związane z szumem detektora, fluktuacjami temperatury i wibracjami kabla podczas pomiaru. Zrozumienie źródeł błędów jest kluczowe dla poprawnej interpretacji wyników.

Złe ustawienie IOR jest najczęstszym błędem systematycznym - różnica 0,005 w IOR dla trasy 20 km daje błąd odległości około 60 m, co może prowadzić do błędnej lokalizacji uszkodzenia w terenie. Brudne złącze na porcie OTDR to drugi najczęstszy problem - nawet niewidoczne gołym okiem zabrudzenie może spowodować dodatkowe tłumienie 0,5-1,5 dB i wysoki pik odbicia, co zafałszowuje cały pomiar. Dlatego czyszczenie złącz przed każdym pomiarem powinno być standardową procedurą.

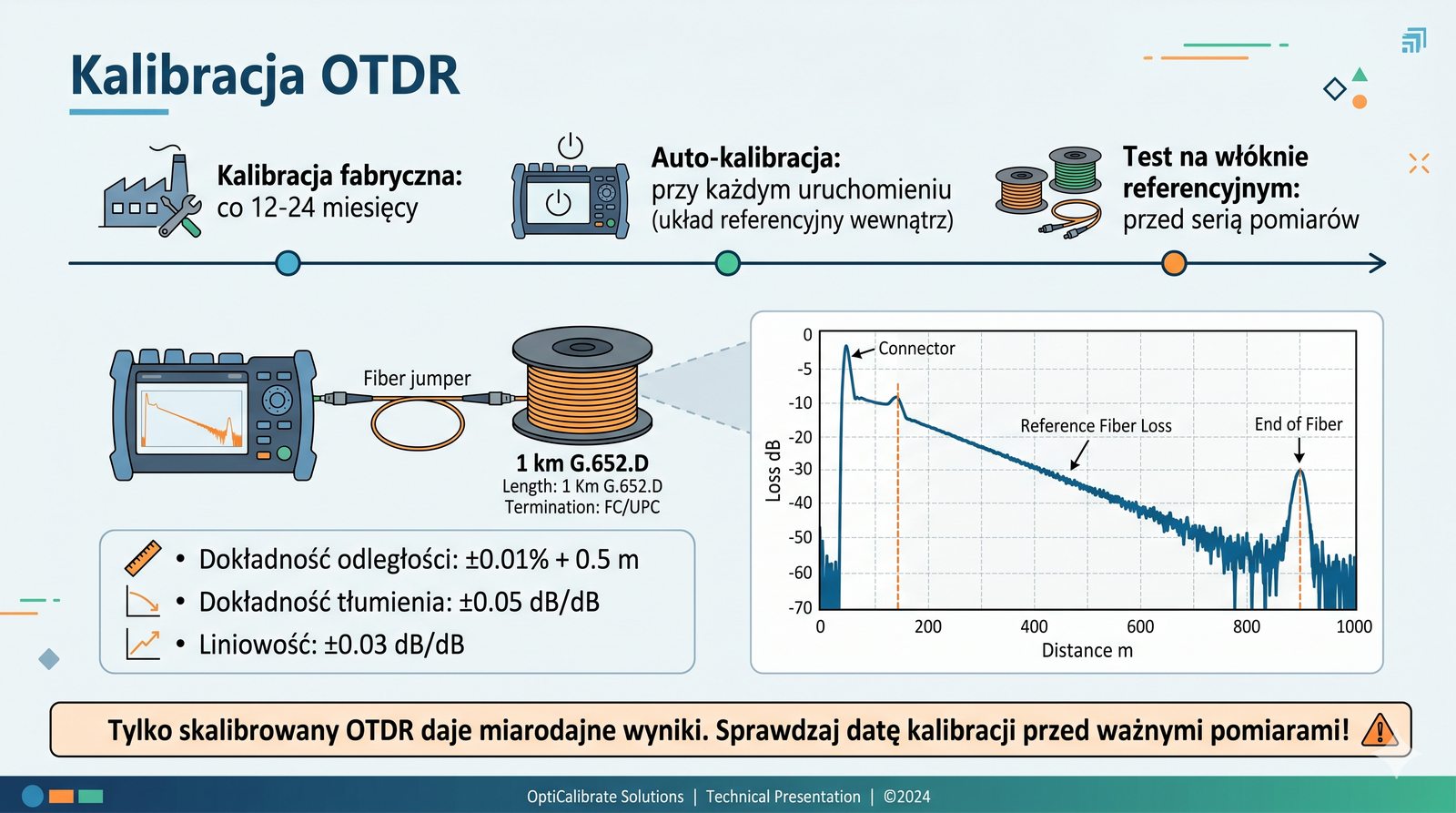

Kalibracja OTDR jest procesem porównywania wskazań przyrządu z wzorcami pomiarowymi i regulacji w celu zapewnienia zgodności z normami. Producent zaleca kalibrację fabryczną co 12-24 miesiące, w zależności od intensywności użytkowania. Koszt kalibracji OTDR wysokiej klasy (EXFO, Viavi) wynosi od 2000 do 5000 zł i obejmuje sprawdzenie dokładności pomiaru odległości, tłumienia i odbić na certyfikowanych wzorcach.

Między kalibracjami fabrycznymi należy regularnie wykonywać autokalibrację (wbudowana procedura w OTDR) oraz test na włóknie wzorcowym o znanym tłumieniu i długości. Zaleca się prowadzenie dziennika pomiarów kontrolnych, w którym zapisuje się wyniki testu wzorcowego wraz z datą i temperaturą otoczenia. Wykrycie trendu odchylania się wyników od wartości wzorcowych pozwala na wcześniejsze wykrycie problemów z przyrządem i wysłanie go do kalibracji przed terminem.

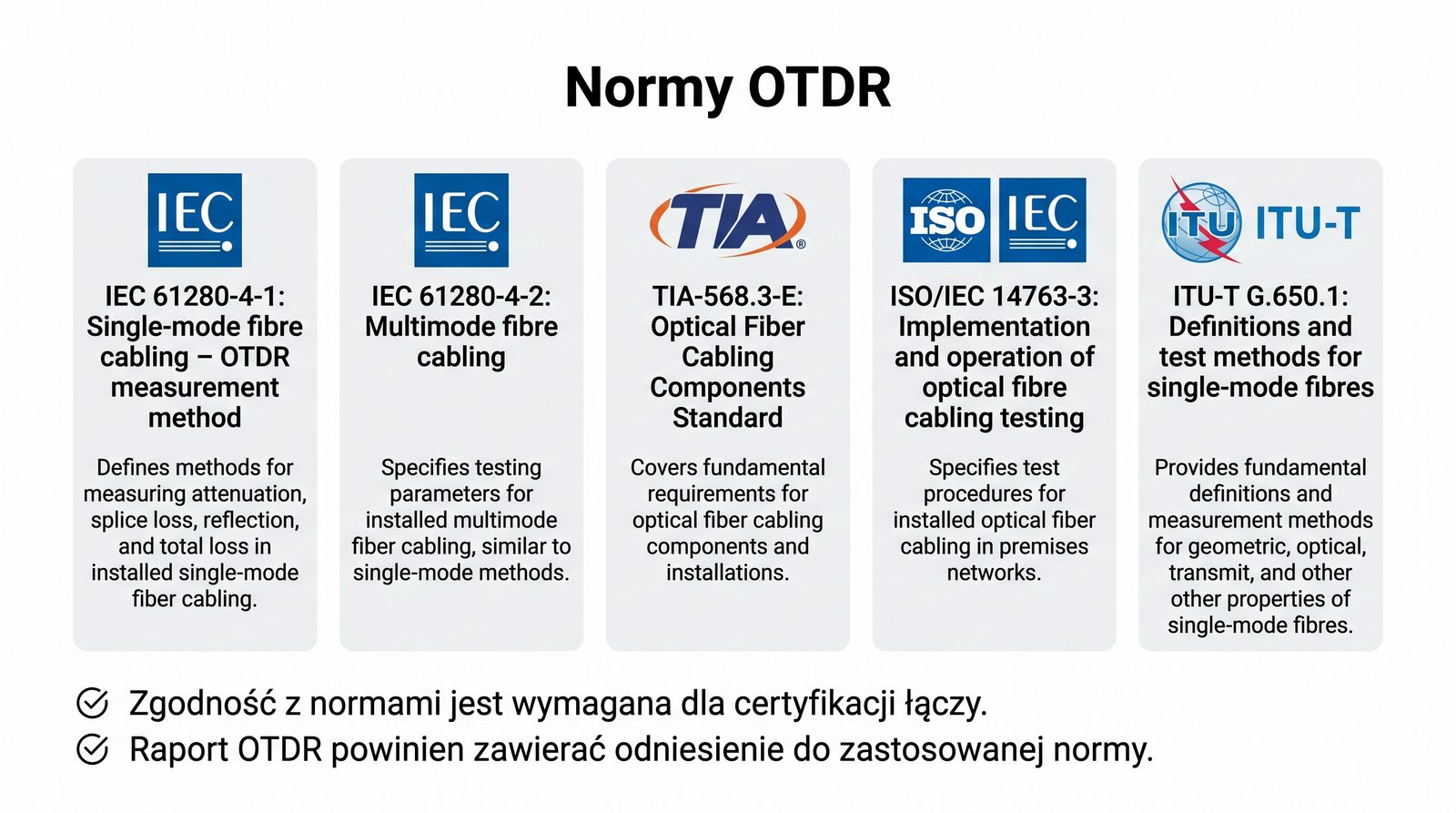

Normy IEC 61280-4-1 i IEC 61280-4-2 definiują ujednoliconą metodologię pomiarów OTDR odpowiednio dla światłowodów jedno- i wielomodowych. Określają one wymagania dotyczące przygotowania pomiaru (czyszczenie złącz, stabilizacja temperatury), parametrów pomiaru (długość fali, czas uśredniania, zakres), procedury obliczania wyników oraz formatu raportu.

Zgodnie z normami, pomiar certyfikacyjny musi być wykonany z użyciem launch cable o długości co najmniej 100 m dla SMF i 200 m dla MMF, na dwóch długościach fal, w obu kierunkach (bidirectional), z czasem uśredniania minimum 30 sekund. Wynik pomiaru uznaje się za pozytywny, jeśli tłumienie całkowite trasy nie przekracza wartości obliczonej na podstawie specyfikacji kabla (suma tłumienia jednostkowego pomnożonego przez długość plus straty na złączach i spawach wg normy).

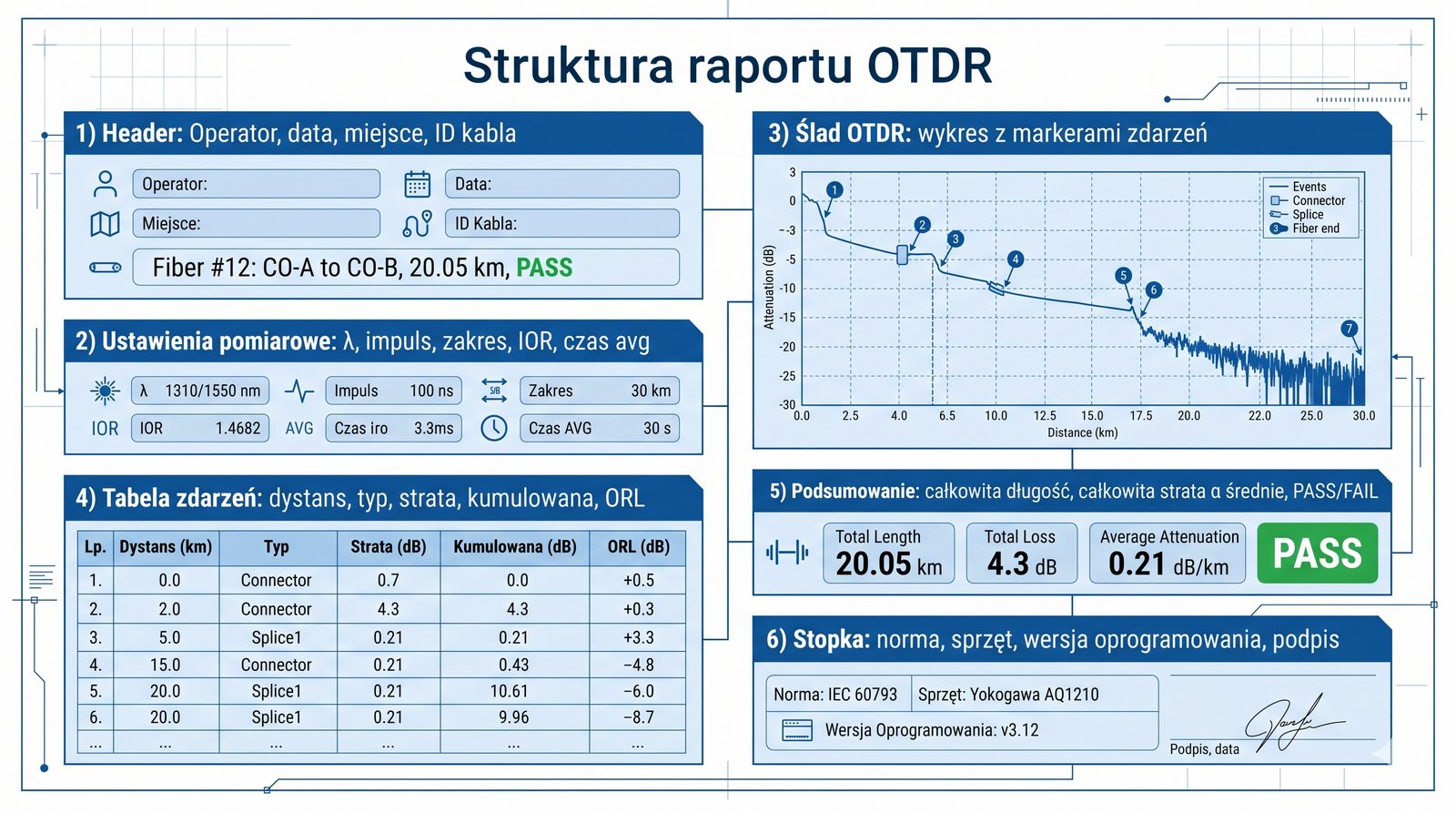

Profesjonalny raport pomiaru OTDR jest dokumentem o znaczeniu prawnym i technicznym, który stanowi dowód wykonania pomiarów i ich zgodności z normami. Raport powinien być wygenerowany automatycznie przez oprogramowanie OTDR, aby zminimalizować ryzyko błędów ludzkich przy przepisywaniu danych. Najpopularniejsze formaty raportów to PDF (dla klienta i archiwizacji), HTML (do publikacji w intranecie) i CSV (do dalszej analizy statystycznej).

Kluczowym elementem raportu jest tabela zdarzeń z kolumnami: numer, odległość, typ zdarzenia, strata w dB, odbicie w dB i strata skumulowana. Raport powinien również zawierać podsumowanie z całkowitą długością trasy, całkowitym tłumieniem w dB, średnim tłumieniem jednostkowym w dB/km oraz oceną PASS/FAIL według wybranej normy. W przypadku oceny FAIL należy dołączyć komentarz technika wyjaśniający przyczynę i zalecane działania naprawcze.

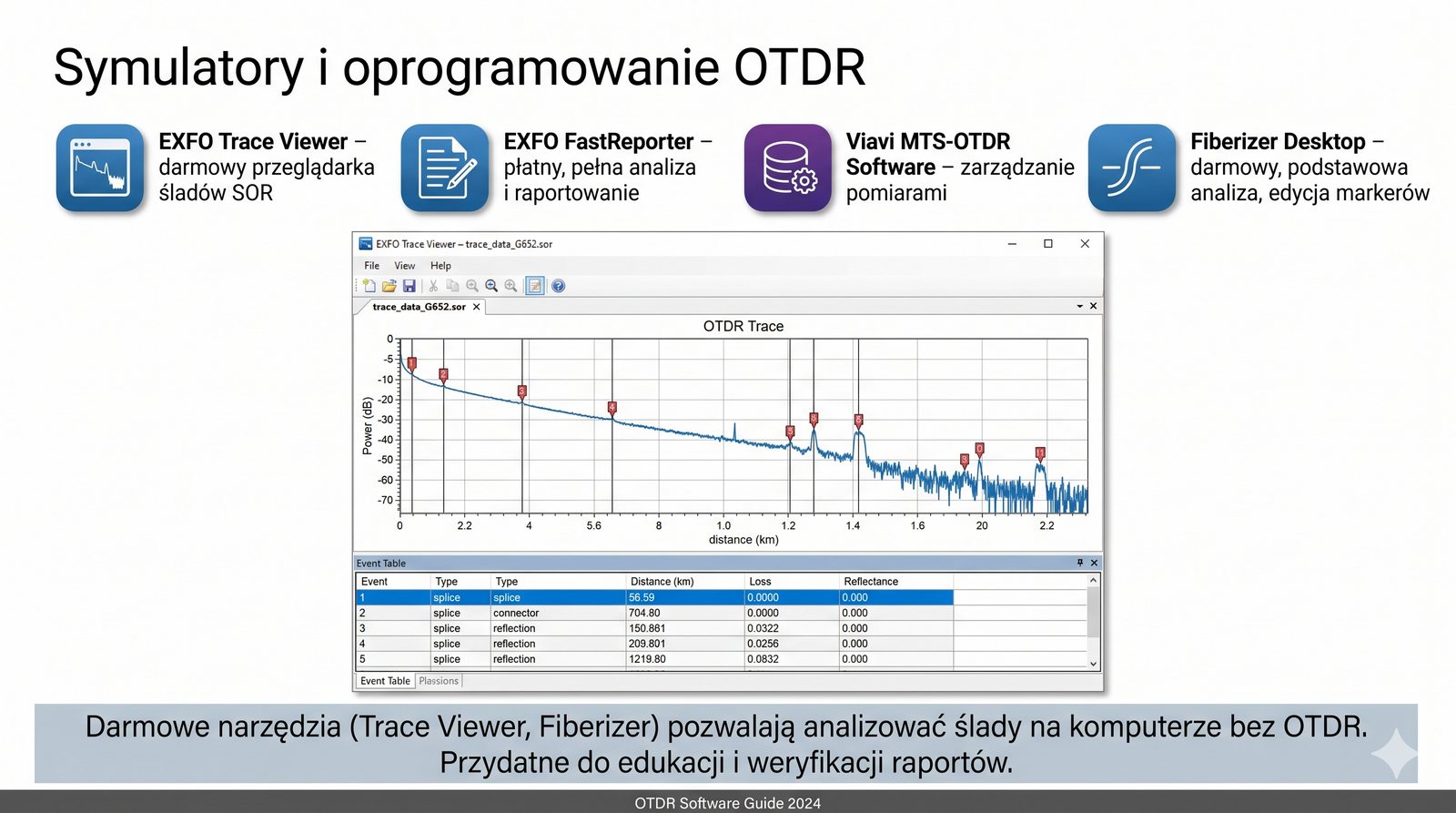

Symulatory OTDR są nieocenionym narzędziem edukacyjnym dla początkujących techników światłowodowych. Pozwalają na naukę interpretacji wykresów bez konieczności posiadania kosztownego sprzętu i rzeczywistych instalacji światłowodowych. Darmowe przeglądarki plików SOR, takie jak OTDR Trace Viewer od EXFO czy Fiberizer od NAI, umożliwiają otwieranie przykładowych plików pomiarowych i analizę zdarzeń na wykresie.

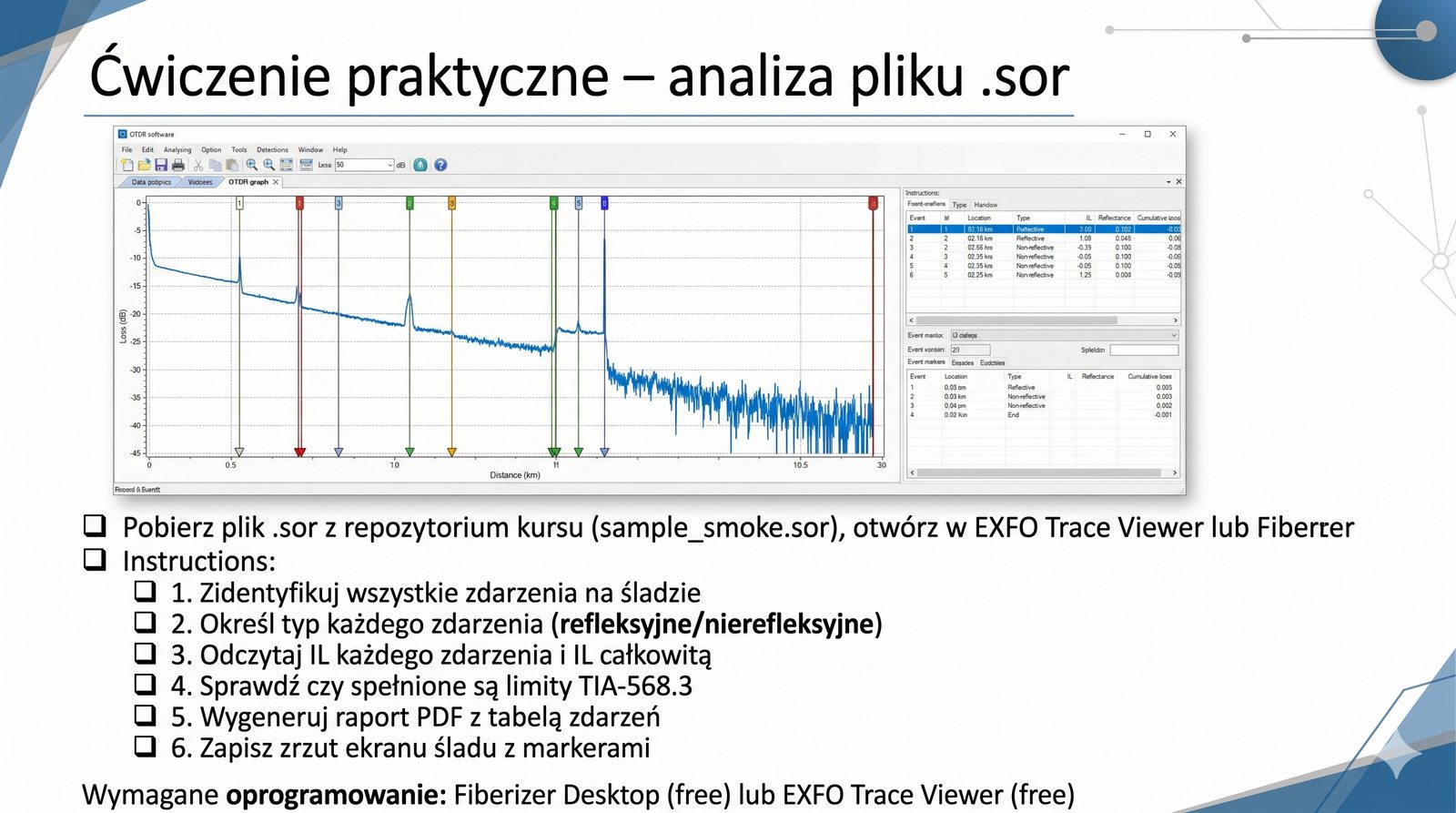

Ćwiczenie polegające na pobraniu przykładowego pliku SOR i samodzielnej identyfikacji zdarzeń rozwija umiejętności praktyczne niezbędne w pracy technika. Należy zwrócić uwagę na charakterystyczne cechy każdego zdarzenia: pik + spadek dla złącza, sam spadek dla spawu, większy spadek dla 1550 nm niż 1310 nm dla zgięcia, oraz wysoki pik z całkowitym zanikiem sygnału dla pęknięcia. Porównanie własnej analizy z tabelą zdarzeń wygenerowaną przez oprogramowanie pozwala na weryfikację poprawności interpretacji.

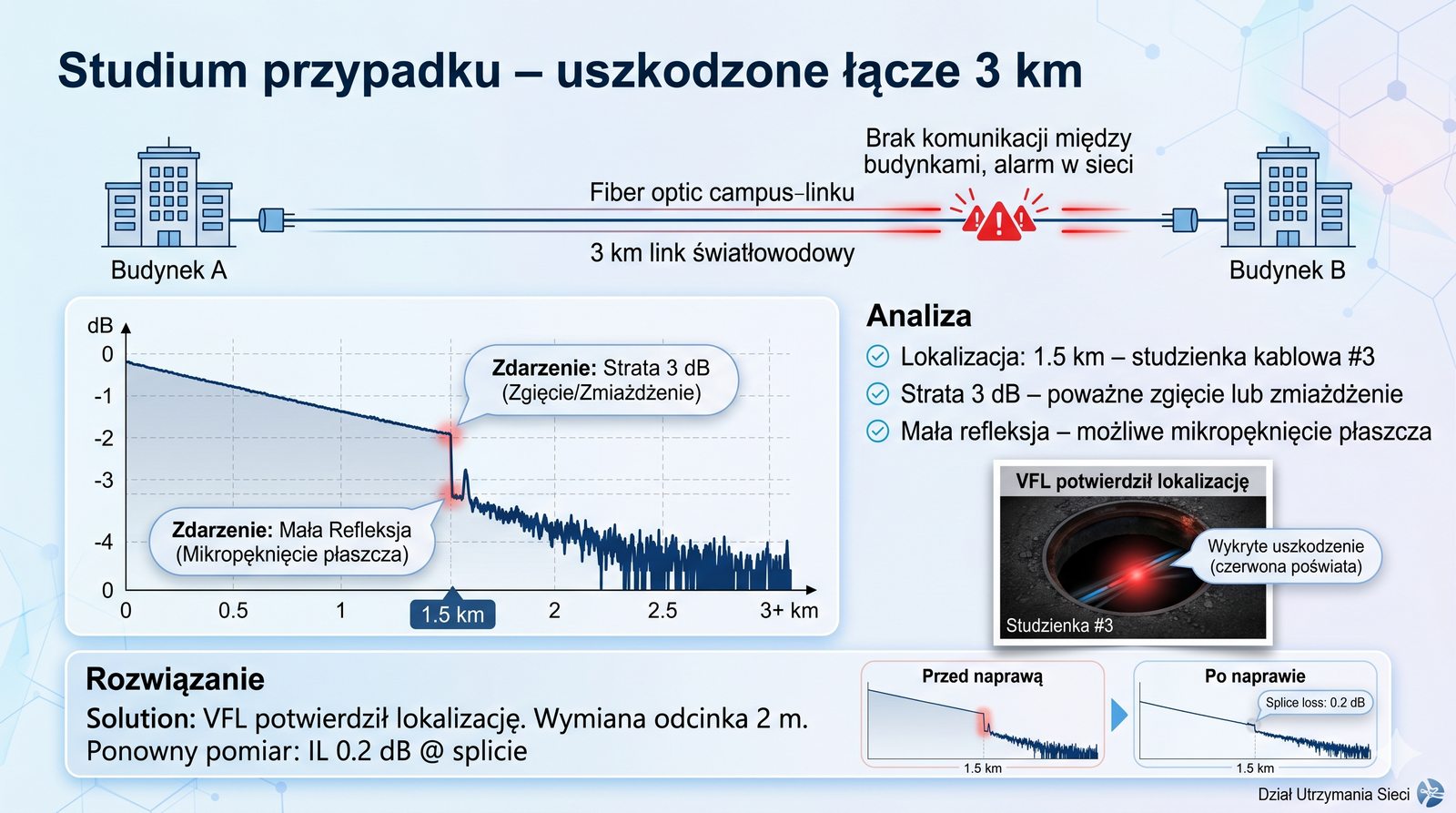

Case study zepsutej trasy między budynkami A i B ilustruje praktyczne zastosowanie OTDR w diagnostyce sieci światłowodowej. Zastosowanie impulsu 20 ns i zakresu 5 km dla trasy 3 km jest prawidłowe - krótki impuls zapewnia wysoką rozdzielczość, a zakres 5 km (około 1,7x długość trasy) daje odpowiednią rozdzielczość próbkowania bez nadmiernego marginesu.

Spadek 3 dB na 1,5 km bez piku odbicia jest klasycznym objawem zgięcia lub mikropęknięcia światłowodu. Potwierdzenie pomiarem z drugiego końca (B→A) eliminuje gain event jako przyczynę i wskazuje na rzeczywiste uszkodzenie fizyczne. Użycie VFL (Visual Fault Locator) do lokalizacji uszkodzenia jest standardową procedurą - czerwone światło lasera widoczne przez powłokę kabla wskazuje dokładne miejsce zgięcia lub pęknięcia, co pozwala na szybką naprawę.

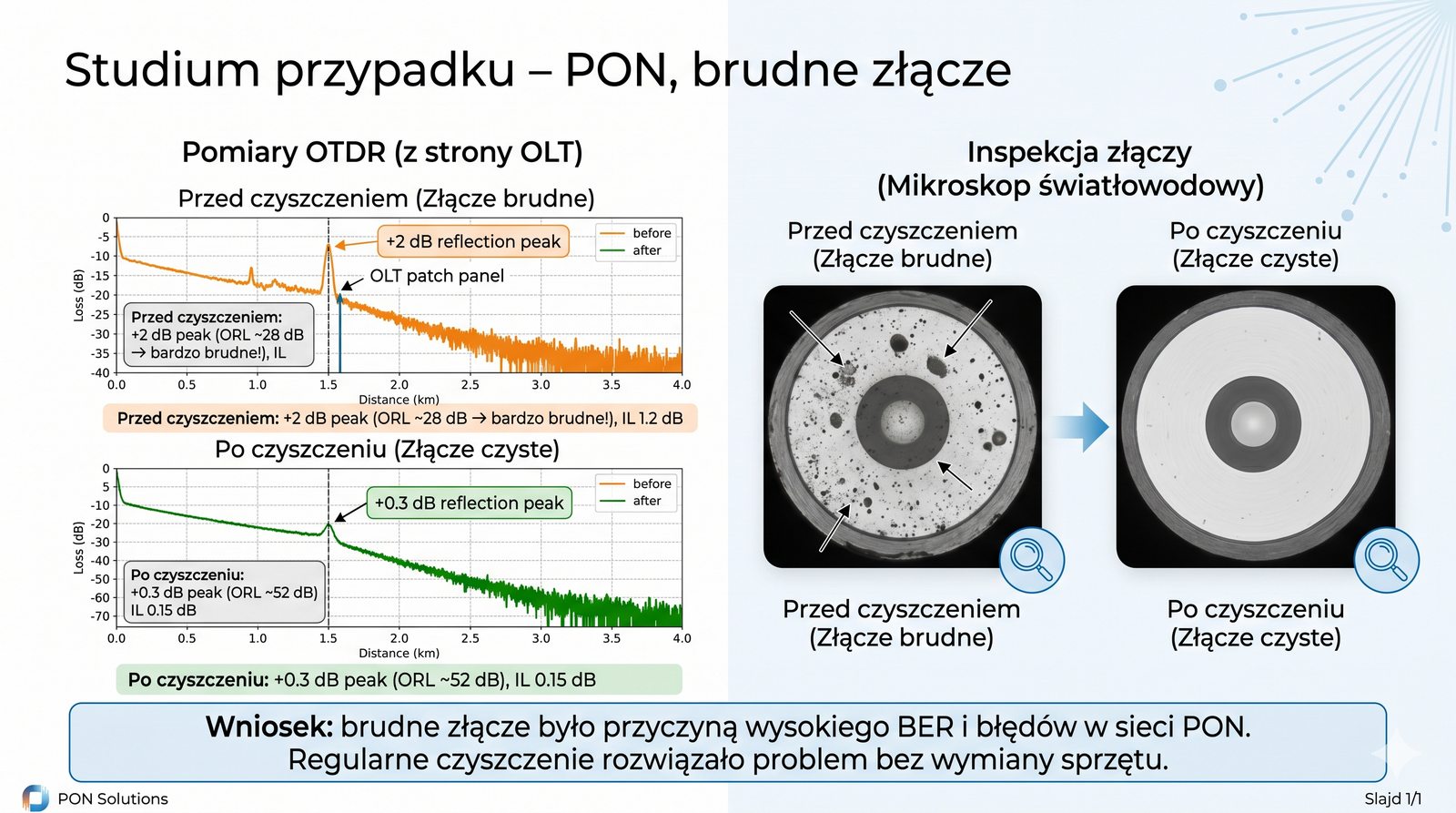

Case study brudnego złącza w sieci PON pokazuje, jak ważne jest utrzymanie czystości złącz światłowodowych. Brudne złącze może powodować stratę wtrąceniową (IL) rzędu 1-2 dB oraz odbicie (ORL) na poziomie -20 do -30 dB, co znacząco przekracza dopuszczalne normy (IL < 0,5 dB, ORL < -40 dB dla PC). W sieciach PON, gdzie budżet mocy jest ograniczony (typowe wartości: 20-28 dB dla klasy B+), każdy dodatkowy decybel straty ma znaczenie.

Czyszczenie złącz światłowodowych powinno być wykonane zgodnie z procedurą: najpierw inspekcja mikroskopem (powiększenie 200-400x), następnie czyszczenie chusteczką bezpyłową z alkoholem izopropylowym (99%+) lub suchą chusteczką do czyszczenia na sucho (metoda click-clean). Po czyszczeniu należy ponownie sprawdzić złącze pod mikroskopem i wykonać pomiar kontrolny. W praktyce regularne czyszczenie złącz przed każdym pomiarem powinno być standardem, a nie wyjątkiem.

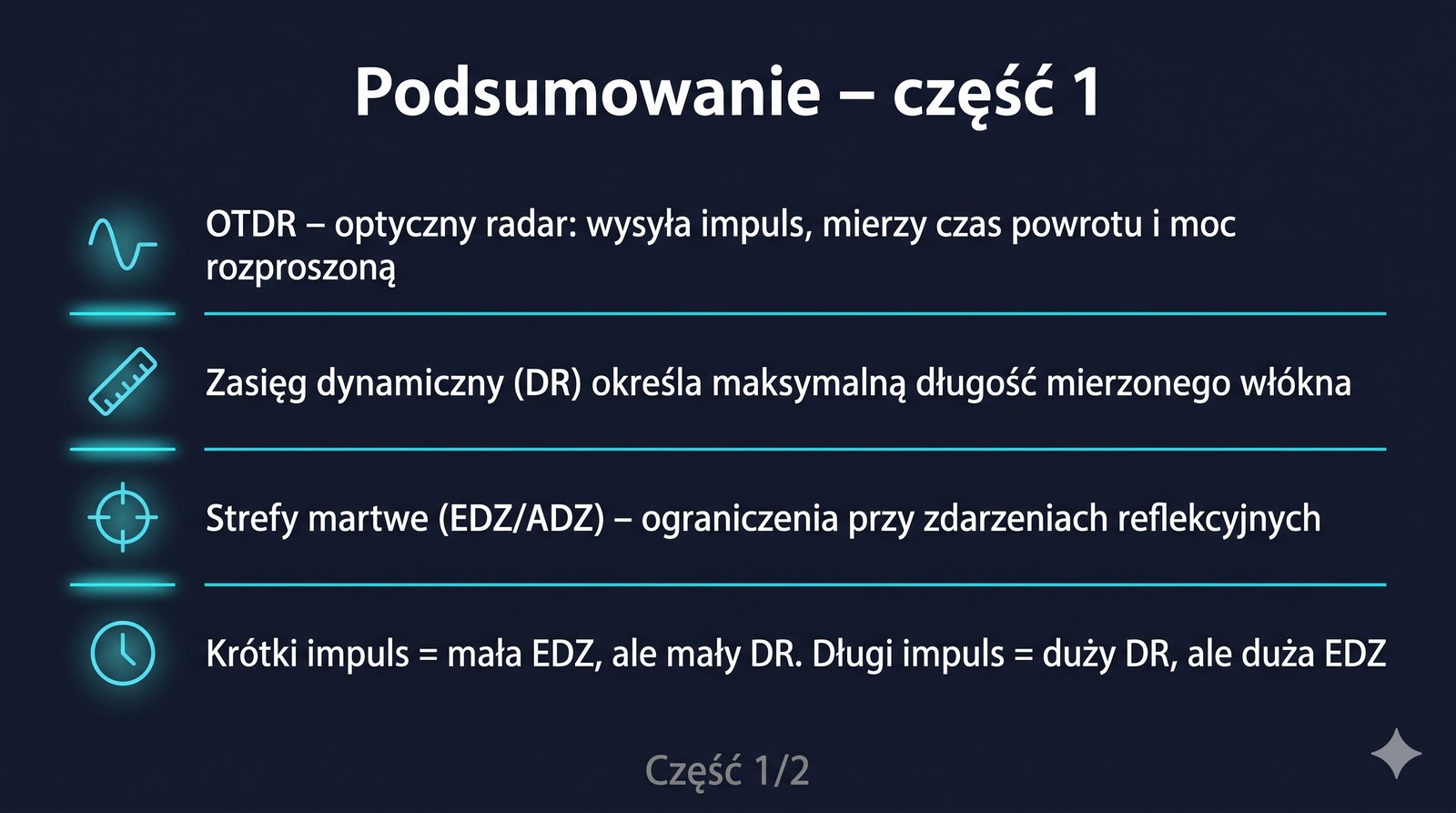

Podsumowanie pierwszej części materiału przypomina kluczowe koncepcje reflektometrii optycznej. OTDR działa na zasadzie radaru optycznego, wysyłając impulsy lasera do światłowodu i mierząc czas powrotu oraz moc sygnału rozproszonego wstecznie (Rayleigh) i odbitego (Fresnel). Dynamic Range (DR) określa maksymalny zasięg pomiaru i zależy od mocy impulsu, czułości detektora i czasu uśredniania.

Dead Zone (EDZ i ADZ) to fundamentalne ograniczenie pomiarów OTDR, które można minimalizować przez użycie krótkich impulsów, launch cable i pomiarów dwukierunkowych. Zrozumienie różnicy między zdarzeniami odbiciowymi (złącza, pęknięcia) i nieodbiciowymi (spawy, zgięcia) jest kluczowe dla poprawnej interpretacji wykresu i diagnozowania problemów w sieci światłowodowej.

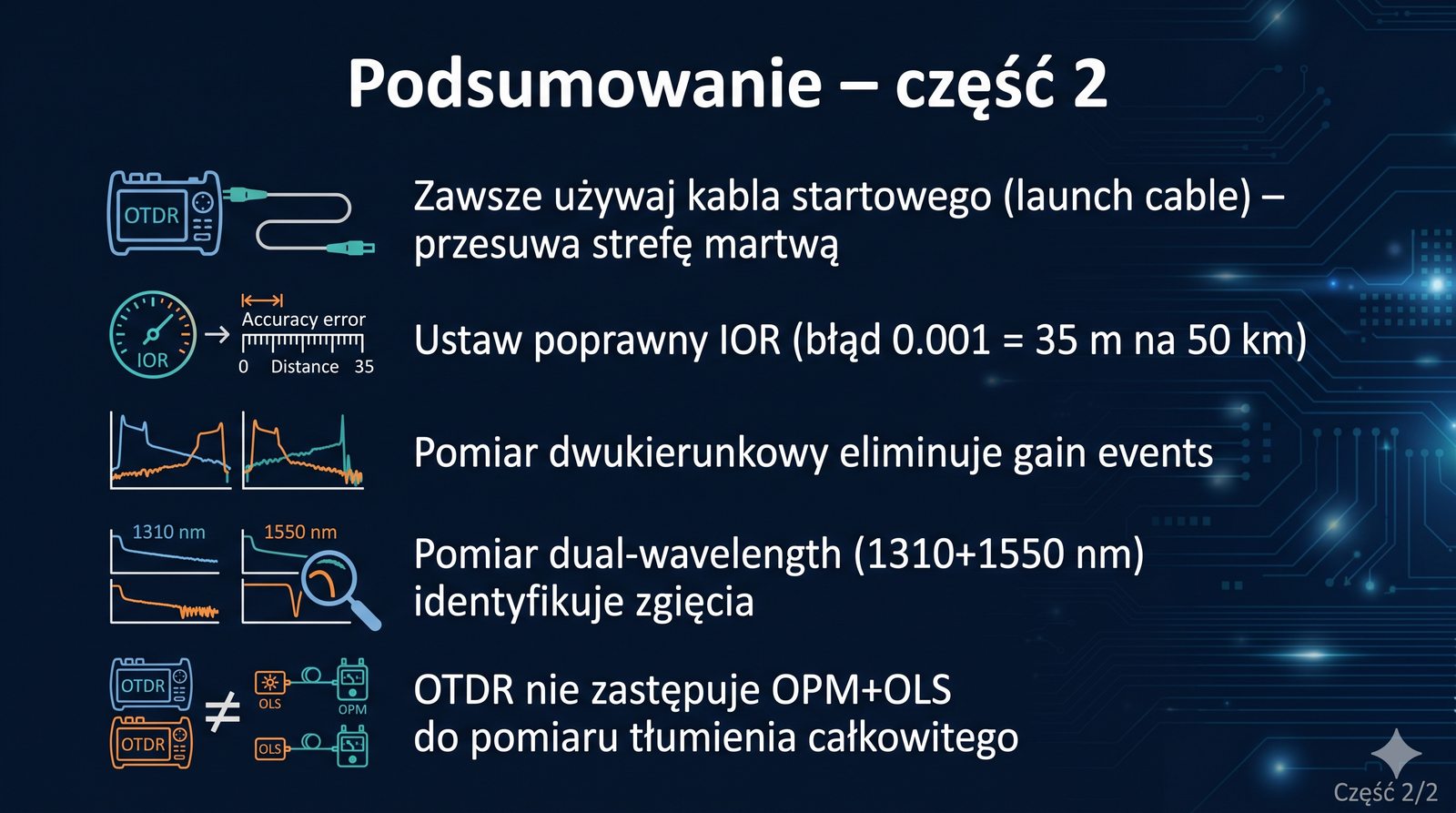

Druga część podsumowania zawiera praktyczne wskazówki do codziennej pracy z OTDR. Użycie launch cable o długości 500-1000 m to standardowa praktyka, która pozwala na wypchnięcie martwej strefy poza badany odcinek i zapewnia stabilny stan pola modowego. Prawidłowe ustawienie IOR zgodnie z dokumentacją producenta światłowodu eliminuje błędy w określaniu odległości do zdarzeń.

Badanie na dwóch długościach fal (1310 i 1550 nm) jest zalecane dla każdej trasy, ponieważ pozwala na wykrycie zgięć (większa strata dla 1550 nm) i weryfikację spójności wyników. Gain event nie jest rzeczywistym wzmocnieniem, lecz artefaktem wynikającym z różnicy backscatter między włóknami - jego eliminacja wymaga pomiaru dwukierunkowego. Czyszczenie portu OTDR i złącz przed każdym pomiarem to najprostszy i najskuteczniejszy sposób na poprawę jakości wyników.

Pytanie o różnicę między EDZ a ADZ jest jednym z najczęściej zadawanych na egzaminach certyfikacyjnych (CFOT, CFOS/O). Event Dead Zone to odległość po zdarzeniu odbiciowym, w której OTDR nie może wykryć kolejnego zdarzenia - pozwala odpowiedzieć na pytanie "czy coś tam jest". Attenuation Dead Zone to odległość, po której OTDR może ponownie mierzyć tłumienie z dokładnością - odpowiada na pytanie "ile wynosi strata".

Pytanie o rozpoznawanie spawu na wykresie OTDR jest kluczowe dla praktycznej diagnostyki. Spaw nieodbiciowy charakteryzuje się brakiem piku Fresnela i jedynie niewielkim spadkiem poziomu sygnału (0,02-0,1 dB). Za spawem nie ma martwej strefy, co odróżnia go od złącza. W przypadku wątpliwości (bardzo mała strata spawu, która zlewa się z szumem) pomocne może być powiększenie skali pionowej wykresu (dB/div) w oprogramowaniu analitycznym.

Pytanie o launch cable wymaga zrozumienia fizyki martwych stref. Bez launch cable pierwsze 10-100 metrów światłowodu (w zależności od impulsu) znajduje się w martwej strefie po starcie pomiaru, co uniemożliwia pomiar tłumienia na tym odcinku i wykrycie ewentualnych uszkodzeń na początku trasy. Launch cable "wypycha" tę martwą strefę poza badane włókno, umożliwiając pełną diagnostykę.

Gain event to zjawisko, które często myli początkujących techników. Pamiętajmy, że światłowód jest elementem pasywnym i nie może wzmacniać sygnału. Gain event na wykresie OTDR to wyłącznie artefakt pomiarowy wynikający z różnicy we współczynniku backscatter dwóch połączonych włókien. Eliminacja przez pomiar dwukierunkowy jest prosta i skuteczna - średnia arytmetyczna strat z obu kierunków daje rzeczywistą stratę na połączeniu, niezależnie od różnicy backscatter.

Wybór impulsu do pomiaru trasy 100 km SMF wymaga obliczenia wymaganego DR. Dla światłowodu G.652 na 1550 nm typowe tłumienie wynosi 0,2 dB/km, co daje 20 dB tłumienia samego włókna na 100 km. Dodając straty na złączach (np. 4 złącza x 0,3 dB = 1,2 dB) i spawach (np. 10 spawów x 0,05 dB = 0,5 dB) oraz margines 3 dB, otrzymujemy wymagany DR na poziomie około 25-28 dB. Impuls 1-20 µs zapewnia DR powyżej 35 dB, co jest wystarczające.

Rozpoznawanie zgięcia przez porównanie strat na dwóch długościach fal jest standardową techniką diagnostyczną. Zgięcie powoduje większą stratę dla dłuższej fali (1550 nm) niż dla krótszej (1310 nm), ponieważ pole modowe jest szersze dla 1550 nm i więcej mocy "wycieka" przez zgiętą część światłowodu. Pomiar na dwóch falach i obliczenie różnicy strat (Δ = strata@1550 - strata@1310) pozwala na potwierdzenie zgięcia - wartość Δ powyżej 0,1-0,2 dB dla G.652 wskazuje na przekroczenie dopuszczalnego promienia gięcia.

Zadanie praktyczne z użyciem przykładowego pliku SOR i przeglądarki OFS (Optical Fiber Suite) lub innego darmowego narzędzia pozwala na zdobycie praktycznych umiejętności analizy wykresów OTDR. Należy zwrócić uwagę na skalę poziomą (odległość w km) i pionową (moc w dB), które są kluczowe dla poprawnej interpretacji. Automatyczna detekcja zdarzeń w oprogramowaniu może służyć jako punkt wyjścia, ale każdy znacznik należy zweryfikować ręcznie.

Ocena zgodności z normą polega na porównaniu zmierzonego tłumienia jednostkowego (dB/km) z wartością graniczną podaną w specyfikacji kabla. Dla światłowodu G.652.D norma ITU-T wymaga tłumienia poniżej 0,35 dB/km dla 1310 nm i poniżej 0,25 dB/km dla 1550 nm. Jeśli zmierzona wartość przekracza te limity, należy przeanalizować przyczyny: uszkodzenie kabla, złe parametry spawów, zgięcia lub błąd pomiaru (np. zbyt krótki czas uśredniania).

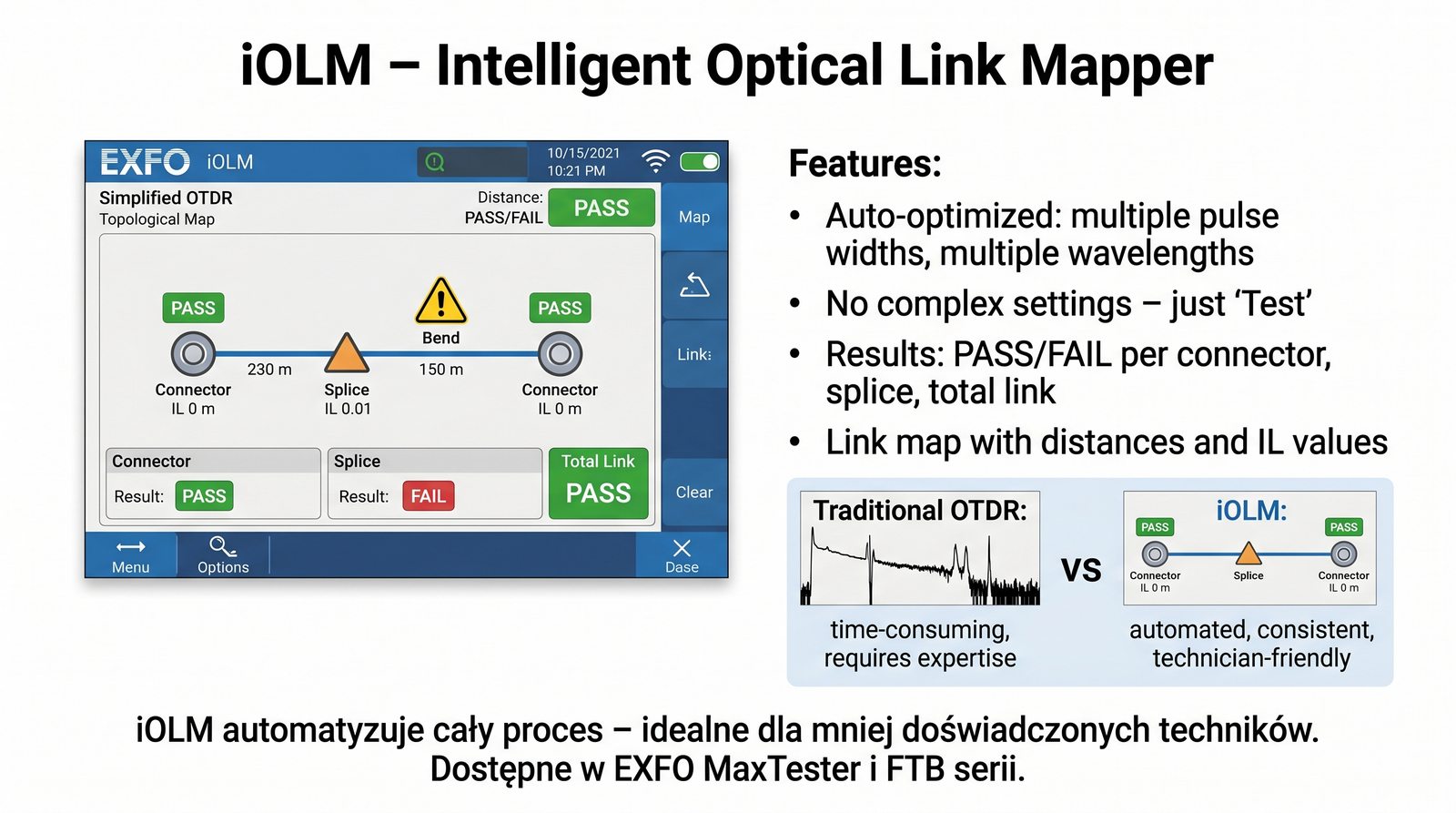

iOLM (intelligent Optical Link Mapper) to zaawansowana funkcja dostępna w OTDR EXFO (seria FTB-1, MaxTester) oraz Viavi (MTS-2000, SmartOTDR), która automatyzuje proces pomiaru i analizy. Zamiast wymagać od technika ręcznego doboru parametrów, iOLM wykonuje serię pomiarów z różnymi ustawieniami (impuls, zakres, czas) i łączy wyniki w jeden spójny obraz z mapą łącza, na której każdy odcinek i zdarzenie jest oznaczone z odpowiednimi parametrami.

Zaletą iOLM jest łatwość interpretacji wyników - zamiast czytać wykres z wieloma pikami i spadkami, technik otrzymuje graficzną mapę łącza z wyraźnie oznaczonymi odcinkami i ich tłumieniami. iOLM jest szczególnie skuteczny w sieciach PON z splitterami, gdzie tradycyjny OTDR ma trudności z analizą. Wadą jest dłuższy czas pomiaru (2-5 minut vs 30-60 sekund dla standardowego OTDR) oraz wyższa cena OTDR z tą funkcją.

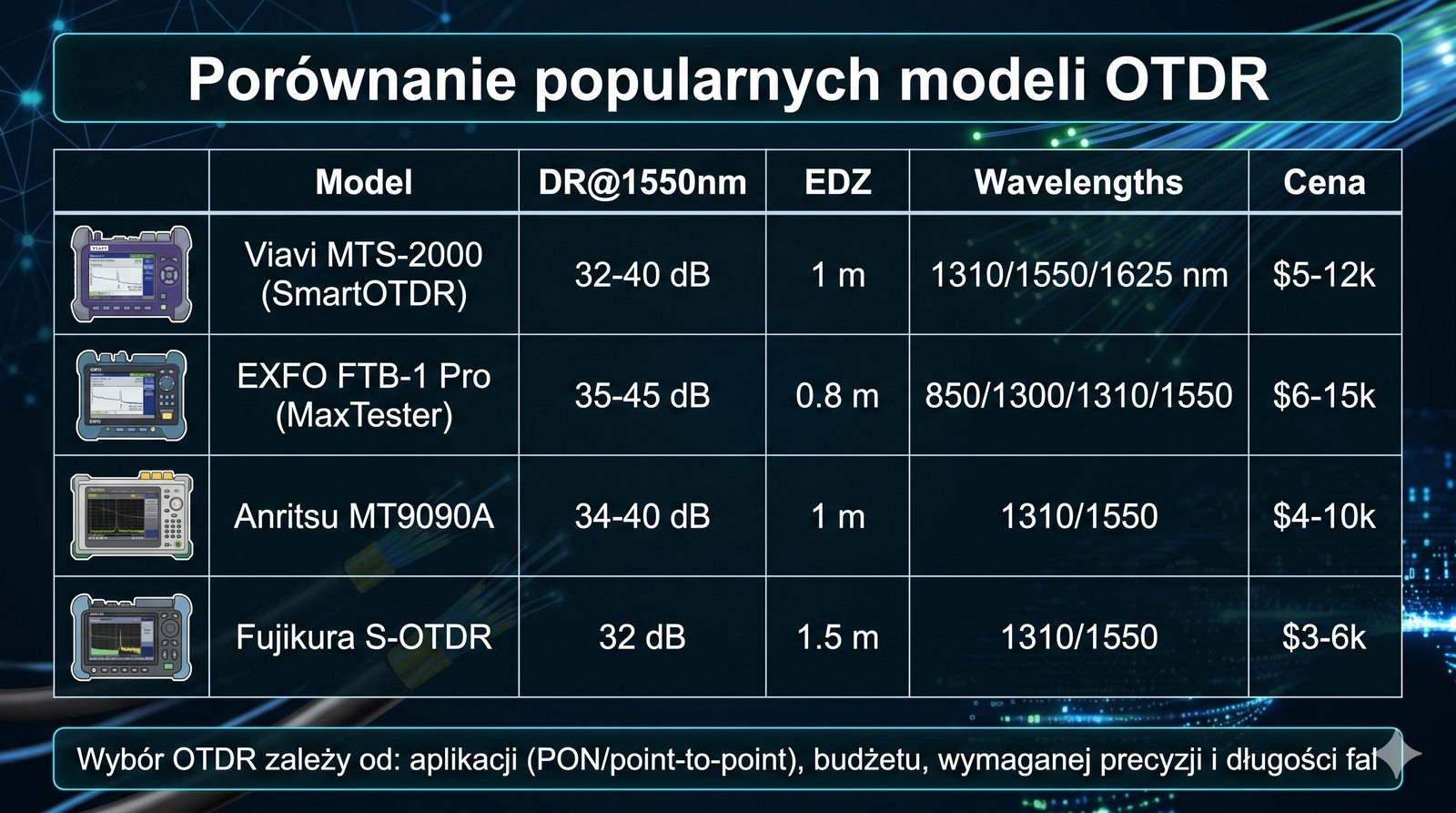

Rynek OTDR oferuje urządzenia w szerokim przedziale cenowym i możliwościach, od podstawowych modeli do sieci dostępowych po zaawansowane systemy do tras podmorskich. EXFO FTB-1 Pro z DR 50 dB i EDZ 0,8 m to jeden z najbardziej zaawansowanych OTDR na rynku, zdolny do pomiarów na trasach podmorskich (> 200 km) z bardzo wysoką rozdzielczością. VIAVI MTS-2000 z DR 46 dB jest popularnym wyborem dla operatorów sieci dostępowych i szkieletowych.

Anritsu MT9090A wyróżnia się najmniejszą EDZ (0,5 m), co jest kluczowe w sieciach FTTH/PON, gdzie złącza w panelach są często oddalone o 1-2 m. Yokogawa AQ1210A oferuje dobry stosunek jakości do ceny dla sieci LAN i kampusowych. OPWILL OTS-2000 to budżetowa alternatywa dla małych firm instalacyjnych. Przy wyborze OTDR należy kierować się nie tylko parametrami technicznymi, ale także dostępnością serwisu, oprogramowania do analizy i kompatybilnością z formatami SOR używanymi przez zleceniodawcę.

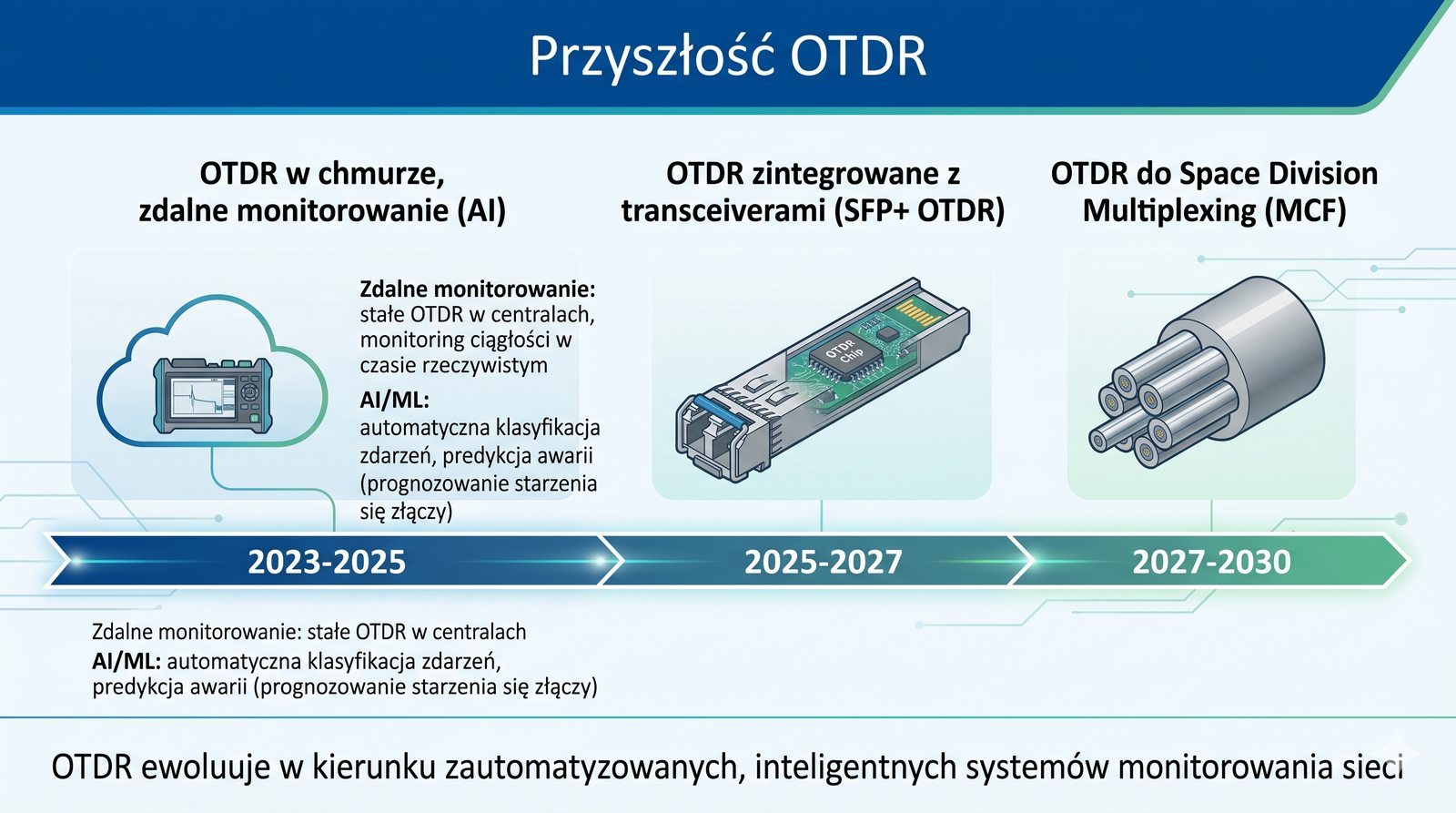

Przyszłość reflektometrii optycznej zmierza w kierunku automatyzacji, miniaturyzacji i integracji z systemami zarządzania siecią (NMS/OSS). OTDR w chmurze umożliwia zdalne wykonywanie pomiarów, automatyczne generowanie raportów i analizę trendów z wykorzystaniem algorytmów uczenia maszynowego, które potrafią przewidywać awarie na podstawie subtelnych zmian w charakterystyce światłowodu.

Moduły SFP z wbudowanym OTDR (SFP OTDR) są już dostępne na rynku i umożliwiają ciągłe monitorowanie stanu światłowodu bez konieczności stosowania osobnego przyrządu pomiarowego. Fotonika krzemowa (silicon photonics) obniża koszty produkcji i pozwala na integrację OTDR na chipie o rozmiarach kilku milimetrów. W połączeniu z analizą AI/ML do automatycznej klasyfikacji zdarzeń, przyszłe systemy będą w stanie wykrywać i lokalizować uszkodzenia światłowodów w czasie rzeczywistym, bez udziału człowieka.

Zakończenie części 11 podsumowuje zdobytą wiedzę i zapowiada kolejny temat - pomiary OPM/OLS i VFL. Miernik mocy optycznej (OPM - Optical Power Meter) w połączeniu ze źródłem światła (OLS - Optical Light Source) pozwala na pomiar tłumienia całkowitego trasy metodą insert loss, która jest uzupełnieniem i weryfikacją pomiarów OTDR. VFL (Visual Fault Locator) jest prostym narzędziem do lokalizacji pęknięć i zgięć za pomocą widzialnego czerwonego światła lasera.

Praca własna zalecana po tej części obejmuje: obejrzenie tutoriala EXFO iOLM na YouTube (praktyczna demonstracja zaawansowanej funkcji pomiarowej), pobranie przykładowego pliku SOR ze strony producenta i samodzielną analizę w darmowej przeglądarce oraz sprawdzenie specyfikacji OTDR dostępnego w laboratorium uczelnianym. Ćwiczenia te utrwalają wiedzę teoretyczną i rozwijają umiejętności praktyczne niezbędne w pracy technika światłowodowego.

Słowniczek OTDR zawiera najważniejsze terminy używane w reflektometrii optycznej, które każdy technik światłowodowy powinien znać i rozumieć. OTDR (Optical Time Domain Reflectometer) to przyrząd pomiarowy, który wysyła impulsy światła lasera do światłowodu i analizuje światło powracające (rozproszone i odbite) w funkcji czasu, przeliczając czas na odległość za pomocą współczynnika IOR.

Dynamic Range (DR) i Dead Zone (EDZ, ADZ) to trzy najważniejsze parametry techniczne OTDR, decydujące o jego możliwościach pomiarowych. Backscatter (rozpraszanie wsteczne Rayleigha) i Fresnel reflection (odbicie Fresnela) to dwa zjawiska fizyczne wykorzystywane w pomiarze. Launch cable i pomiar bidirectional (dwukierunkowy) to praktyczne techniki poprawiające jakość wyników i eliminujące artefakty pomiarowe. Znajomość tych terminów i zrozumienie ich znaczenia jest podstawą efektywnej pracy z OTDR.
