Prezentacja numer szósta z cyklu Pomiary fizyczne sieci bezprzewodowych koncentruje się na zagadnieniach związanych z pomiarem mocy sygnału, analizą szumów oraz propagacją fal radiowych w różnych pasmach częstotliwości. Materiał ten stanowi podstawę do zrozumienia, w jaki sposób działają współczesne sieci WLAN i jak efektywnie diagnozować problemy z jakością połączenia.

W ramach tej części omówione zostaną zarówno podstawy teoretyczne, jak i praktyczne aspekty pomiarów z wykorzystaniem narzędzi systemowych i dedykowanych analizatorów. Szczególny nacisk położono na umiejętność interpretacji wyników oraz podejmowania decyzji na podstawie zebranych danych pomiarowych.

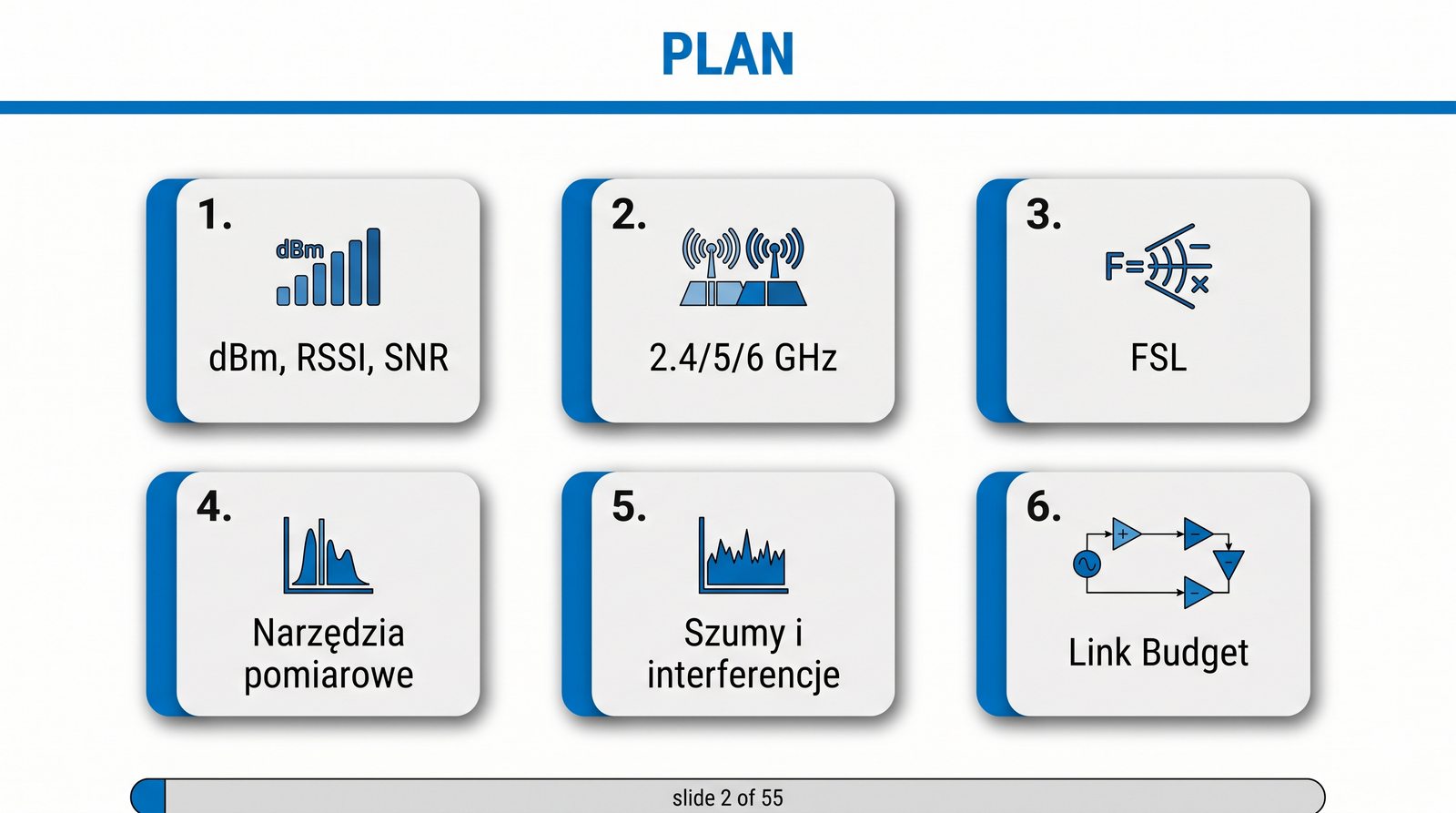

Plan prezentacji obejmuje dziesięć głównych obszarów tematycznych, które kolejno wprowadzają słuchacza w zagadnienia pomiarów sieci bezprzewodowych. Każdy z wymienionych punktów będzie szczegółowo omówiony na kolejnych slajdach, z naciskiem na praktyczne zastosowania i przykłady z rzeczywistych sieci.

Układ treści jest zaprojektowany tak, aby stopniowo budować wiedzę od podstawowych definicji aż po zaawansowane koncepcje, takie jak modele strat w wolnej przestrzeni czy analiza budżetu łącza. Po każdej większej partii materiału przewidziano pytania kontrolne umożliwiające samodzielne sprawdzenie zrozumienia tematu.

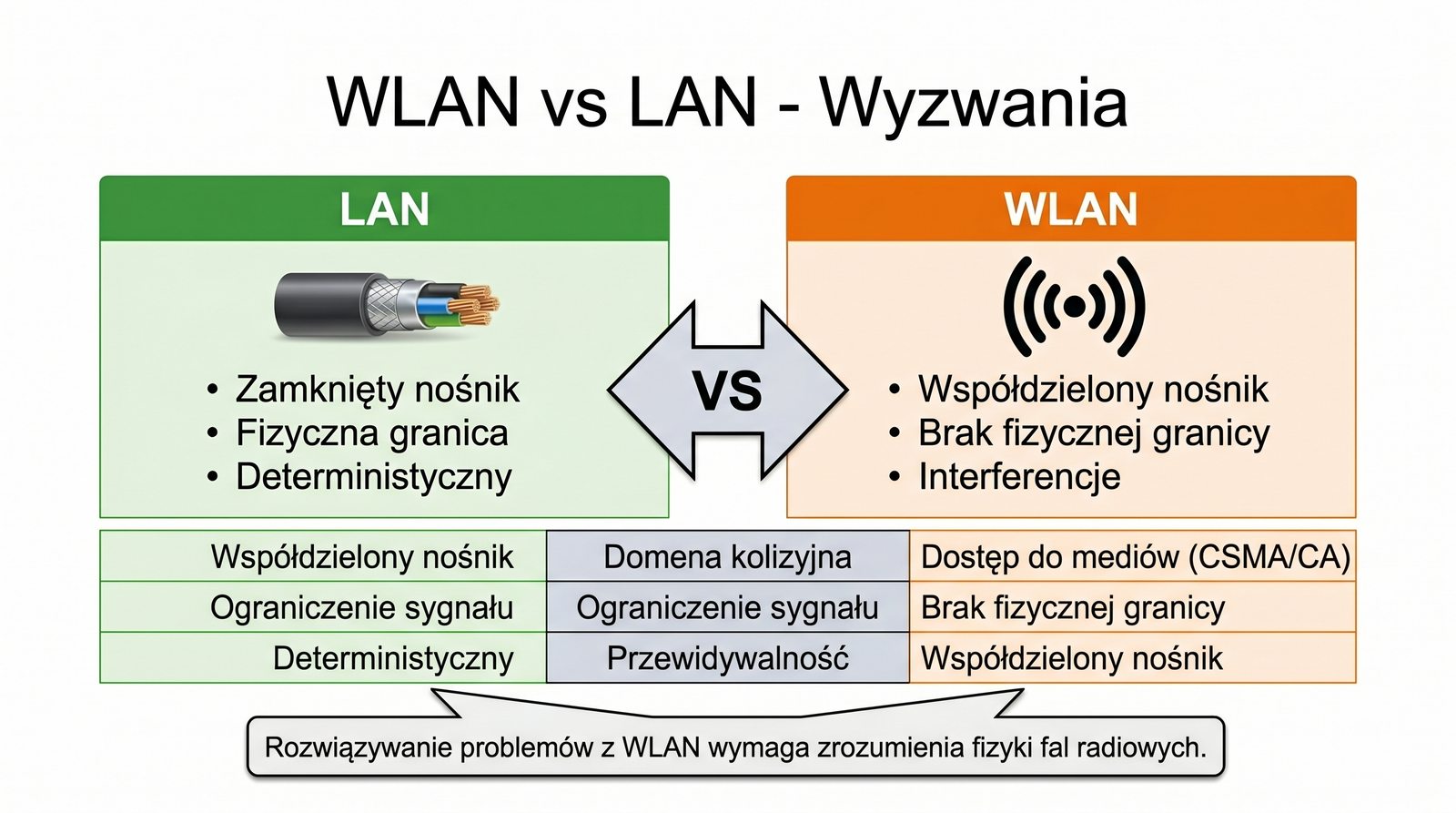

Pomiary w sieciach WLAN różnią się fundamentalnie od pomiarów w sieciach przewodowych LAN. W przypadku kabla miedzianego sygnał jest zamknięty w fizycznym medium, co zapewnia powtarzalność i przewidywalność warunków transmisji, natomiast w sieciach bezprzewodowych fala radiowa podlega wpływom otoczenia, które zmieniają się dynamicznie w czasie.

Brak fizycznej granicy sygnału sprawia, że pomiary w WLAN wymagają wielokrotnych próbek i analizy statystycznej, aby uzyskać wiarygodny obraz jakości łącza. Zjawiska takie jak interferencje międzykanałowe, wielodrogowość i zmienność czasowa są naturalnymi cechami środowiska radiowego, które należy uwzględniać przy planowaniu i diagnostyce sieci.

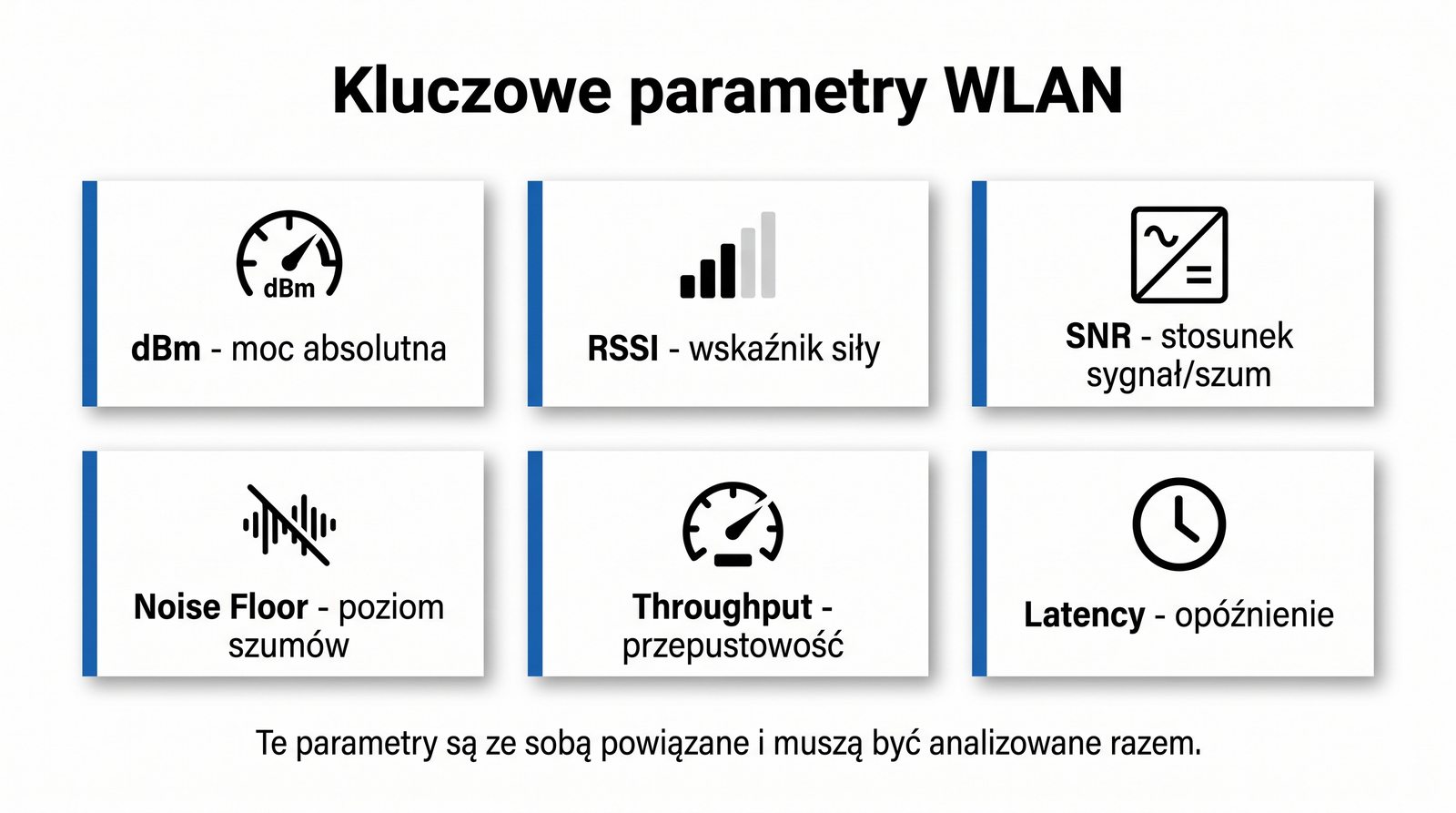

Kluczowe parametry pomiarowe w sieciach WLAN można podzielić na trzy główne kategorie: parametry mocy sygnału (dBm, RSSI), parametry jakości transmisji (SNR, Noise Floor) oraz parametry wydajnościowe (przepustowość, opóźnienie, jitter, utrata pakietów). Każda z tych kategorii dostarcza innych informacji o stanie łącza.

W tej części prezentacji skupimy się na pierwszych czterech parametrach, ponieważ stanowią one podstawę do oceny jakości łącza radiowego. Zrozumienie zależności między mocą sygnału, poziomem szumu i stosunkiem SNR jest niezbędne przed przejściem do bardziej zaawansowanych pomiarów przepustowości i opóźnień.

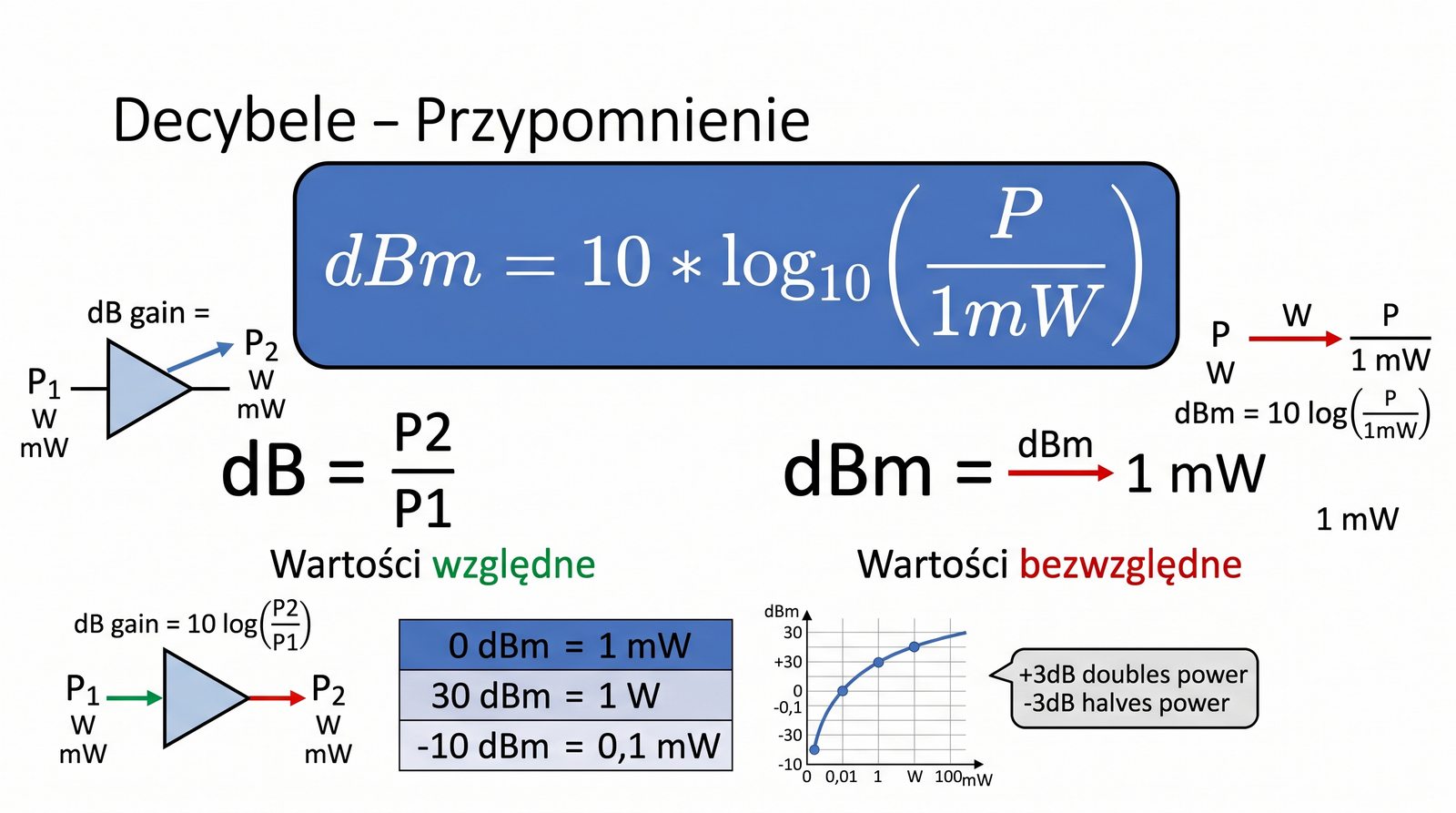

Decybele są jednostką logarytmiczną, co oznacza, że niewielkie zmiany wartości w dB odpowiadają dużym zmianom mocy w skali liniowej. Na przykład różnica 3 dB oznacza dwukrotną zmianę mocy, a 10 dB zmianę dziesięciokrotną. Jest to wygodne, ponieważ sygnały radiowe w praktyce przyjmują wartości od miliwatów do pikowatów.

Warto zapamiętać, że dBm różni się od dB tym, że pierwszy jest wartością bezwzględną (odniesioną do 1 mW), a drugi względną (stosunkiem dwóch wartości). W praktyce inżynierskiej często oblicza się bilans mocy, dodając i odejmując wartości w dB i dBm, co wymaga uwagi przy interpretacji wyników.

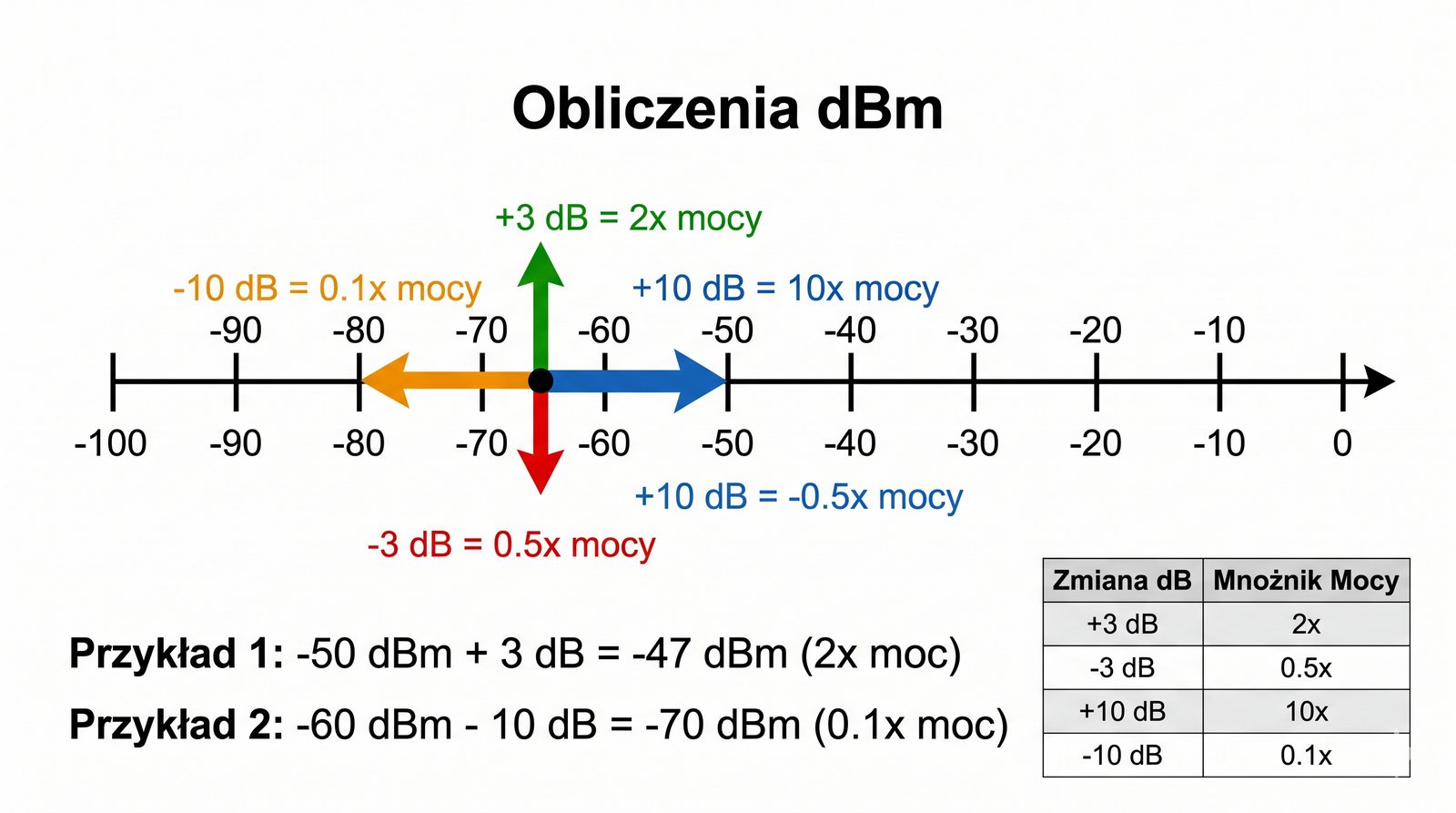

Praktyczne kalkulacje wartości dBm są niezbędne przy projektowaniu sieci i analizie pokrycia. Znając moc nadajnika w dBm i dodając zyski anten oraz odejmując straty na trasie, można obliczyć spodziewaną moc odebraną w dowolnym punkcie. Jest to podstawa planowania sieci WLAN.

Zasada +3 dB = 2x moc oraz +10 dB = 10x moc jest szczególnie przydatna w szybkich obliczeniach szacunkowych. Na przykład moc 100 mW to 20 dBm, więc 200 mW to 23 dBm, a 10 mW to 10 dBm. Opanowanie tych zależności znacząco ułatwia pracę z parametrami radiowymi.

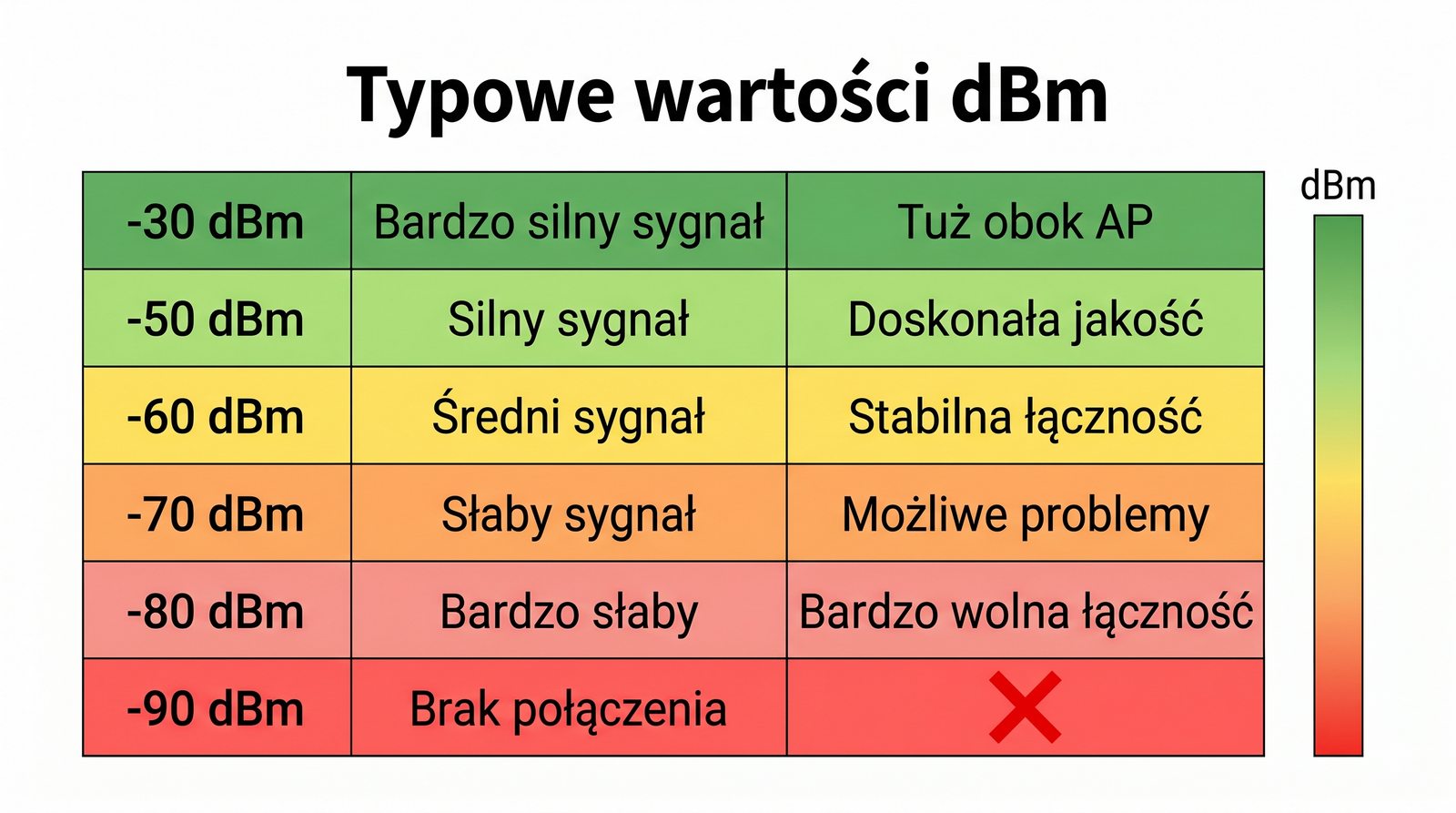

Tabela typowych wartości dBm w praktyce pokazuje, że zakres użyteczny dla Wi-Fi rozciąga się od -30 dBm (bardzo silny sygnał tuż przy punkcie dostępowym) do -90 dBm (poziom, przy którym transmisja jest już praktycznie niemożliwa). Wartość -67 dBm jest często uznawana za granicę dla aplikacji wymagających, takich jak VoIP czy wideokonferencje.

Należy pamiętać, że wartości te dotyczą mocy odebranej, a nie nadanej. Nawet jeśli punkt dostępowy nadaje z mocą 20 dBm (100 mW), to po przejściu przez przeszkody i odległość sygnał może być znacznie słabszy. Dlatego pomiary dBm wykonuje się zawsze po stronie odbiornika.

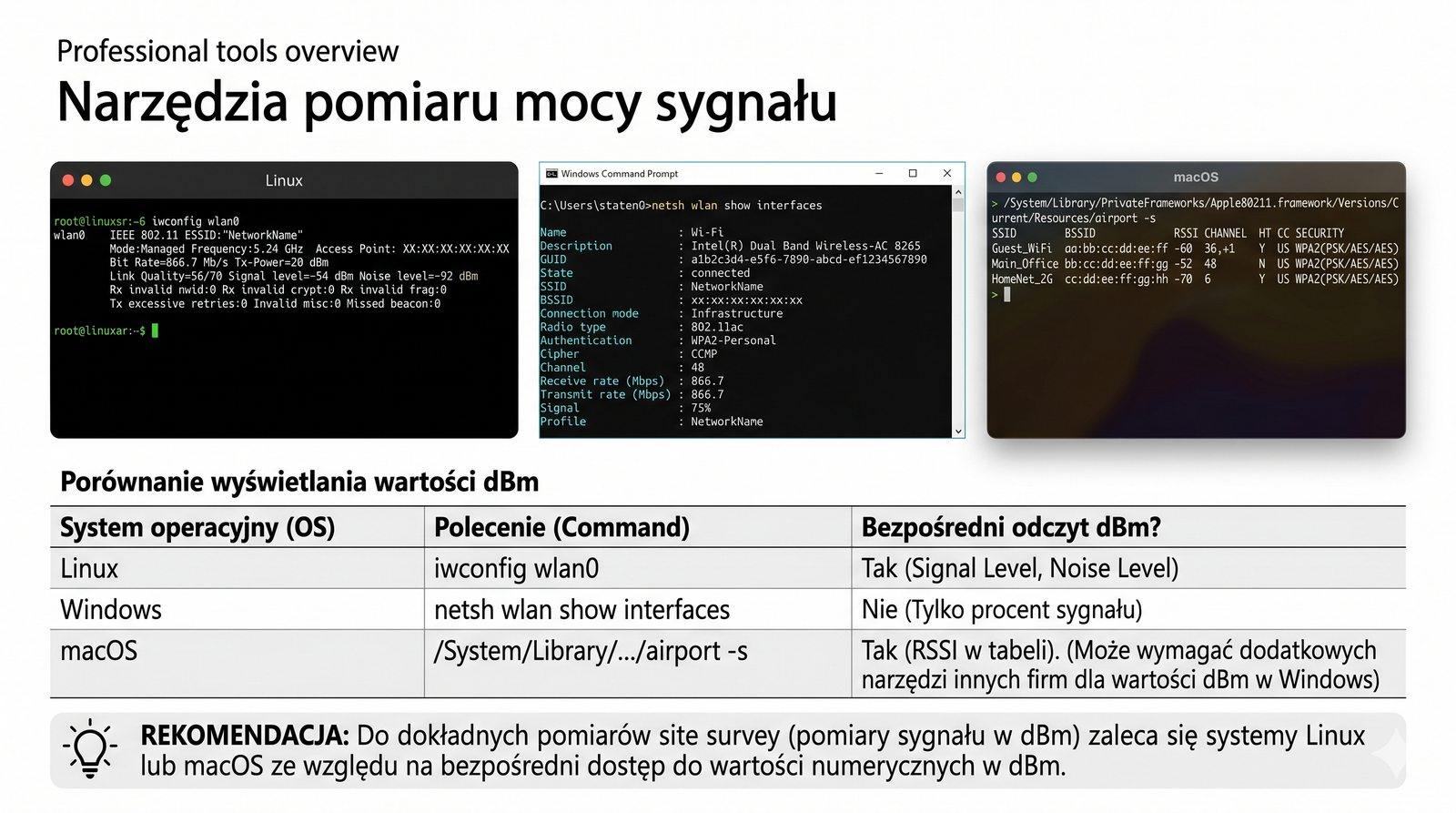

Narzędzia do pomiaru mocy sygnału są dostępne we wszystkich głównych systemach operacyjnych. W systemie Linux polecenie iwconfig jest podstawowym narzędziem, które pokazuje nie tylko poziom sygnału, ale również poziom szumu i jakość łącza (Link Quality) w skali producenta.

W systemie Windows polecenie netsh wlan show interfaces dostarcza informacji o sygnale w procentach, ale nie podaje bezpośrednio wartości dBm ani Noise Floor. W systemie macOS narzędzie airport -I (dostępne po włączeniu narzędzi diagnostycznych) pokazuje szczegółowe parametry bieżącego połączenia.

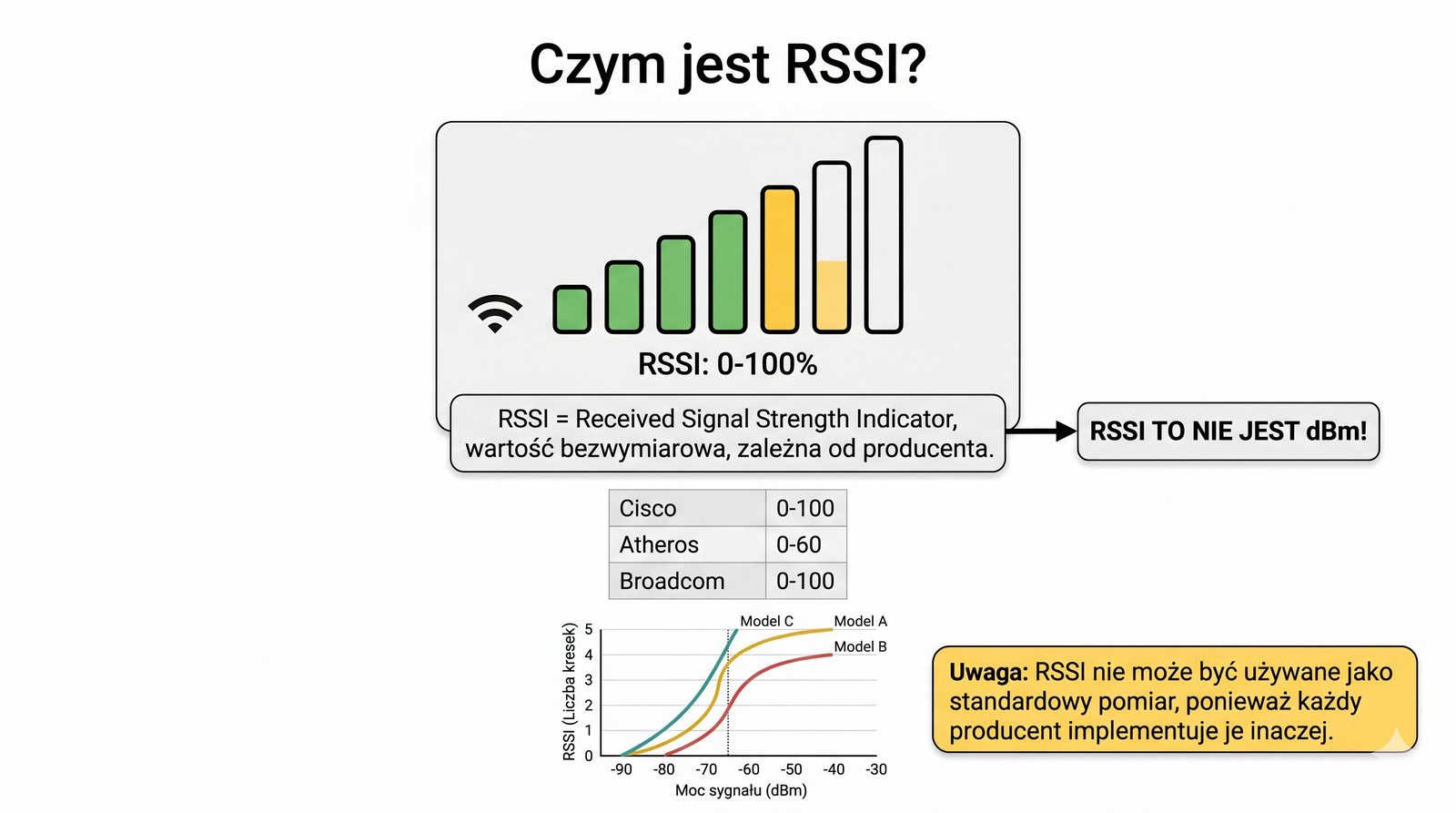

RSSI jest wartością względną, która nie podlega standaryzacji między producentami układów Wi-Fi. Oznacza to, że ten sam sygnał o mocy -50 dBm może być pokazywany jako RSSI 200 na karcie Broadcom i RSSI 150 na karcie Atheros. Nie można więc porównywać wartości RSSI z różnych urządzeń.

Mimo tych ograniczeń RSSI jest używany wewnętrznie przez sterowniki kart Wi-Fi do podejmowania decyzji o roamingu i wyborze modulacji. Producenci wykorzystują własne, niejawne algorytmy do mapowania wartości RSSI na rzeczywistą jakość sygnału, co dodatkowo utrudnia porównańia.

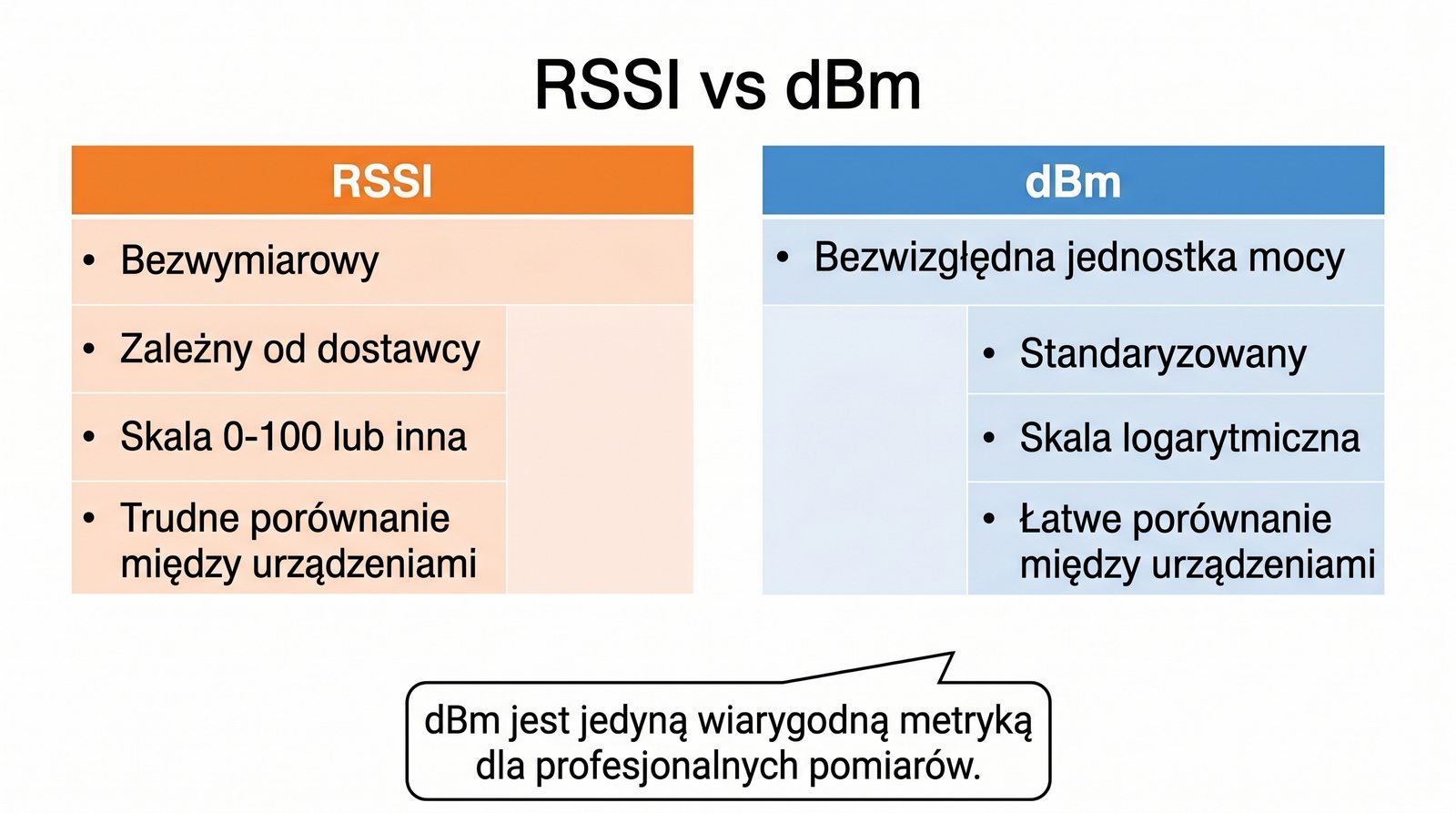

Gňówna różnica między RSSI a dBm polega na tym, że dBm jest skalibrowaną, bezwzględną miarą mocy, podczas gdy RSSI to bezwymiarowy wskaźnik zależny od implementacji sprzętowej. Dlatego w profesjonalnej diagnostyce sieci WLAN zawsze używa się dBm, a RSSI traktuje jako wartość pomocniczą.

W praktyce oznacza to, że przy pomiarach wykonywanych w ramach jednej kampanii pomiarowej należy używać tego samego sprzętu i tego samego oprogramowania, aby wyniki były między sobą porównywalne. Profesjonalne narzędzia, takie jak Ekahau Sidekick czy NetSpot, zawsze prezentują wyniki w dBm.

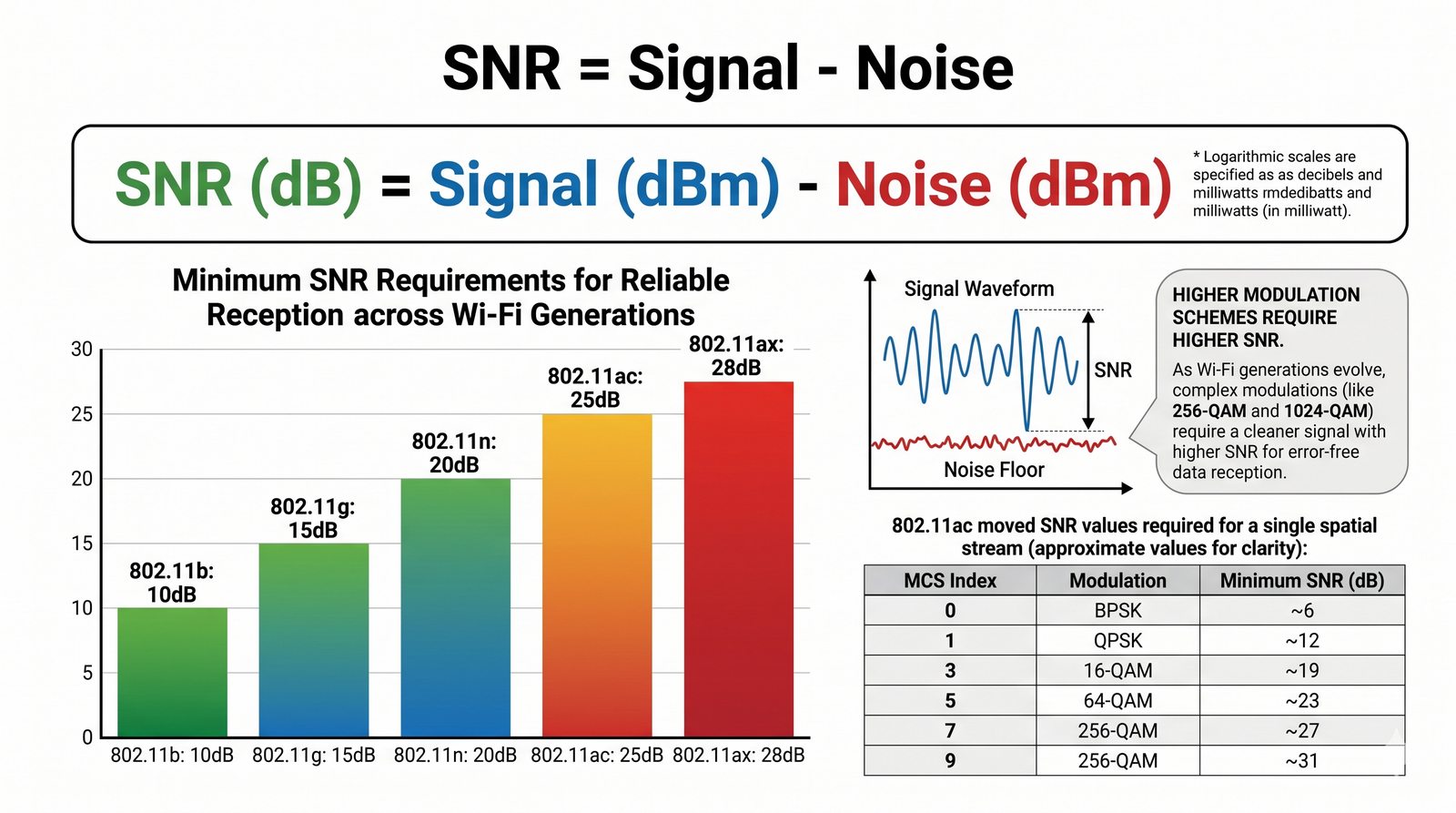

SNR jest kluczowym parametrem określającym jakość transmisji w sieciach bezprzewodowych. Nawet bardzo silny sygnał (-30 dBm) może być bezużyteczny, jeśli poziom szumu tła jest równie wysoki, ponieważ stosunek sygnału do szumu będzie bliski zeru, a detekcja symboli stanie się niemożliwa.

Różne standardy 802.11 mają różne wymagania dotyczące minimalnego SNR. Dla starszych standardów (802.11b/g) wystarcza około 15 dB, natomiast dla nowoczesnych modulacji 1024-QAM w Wi-Fi 6 wymagane jest co najmniej 25 dB. Wyższa modulacja wiąże się z większą podatnością na szumy.

Przykłady praktyczne SNR ilustrują, jak ważna jest znajomość obu składowych: sygnału i szumu. Sygnał o mocy -40 dBm przy szumie -95 dBm daje doskonały SNR wynoszący 55 dB, co pozwala na zastosowanie najwyższych modulacji i uzyskanie maksymalnej przepustowości.

Z kolei sygnał -70 dBm przy szumie -80 dBm daje SNR zaledwie 10 dB, co w praktyce uniemożliwia stabilną transmisję. W takich warunkach karta Wi-Fi będzie próbować utrzymać połączenie, ale przepustowość spadnie do minimum, a liczba retransmisji gwałtownie wzrośnie.

Sprawdzenie SNR w systemie Linux za pomocą iwconfig jest proste i jednoznaczne, ponieważ narzędzie to wyświetla zarówno Signal level, jak i Noise level w dBm. Różnica między tymi wartościami daje bezpośrednio SNR w dB.

W systemie Windows sytuacja jest trudniejsza, ponieważ netsh nie pokazuje bezpośrednio Noise level. Aby uzyskać pełną informację o SNR w Windows, konieczne jest skorzystanie z dodatkowych narzędzi, takich jak Wireshark w trybie monitor lub dedykowane analizatory Wi-Fi firm trzecich.

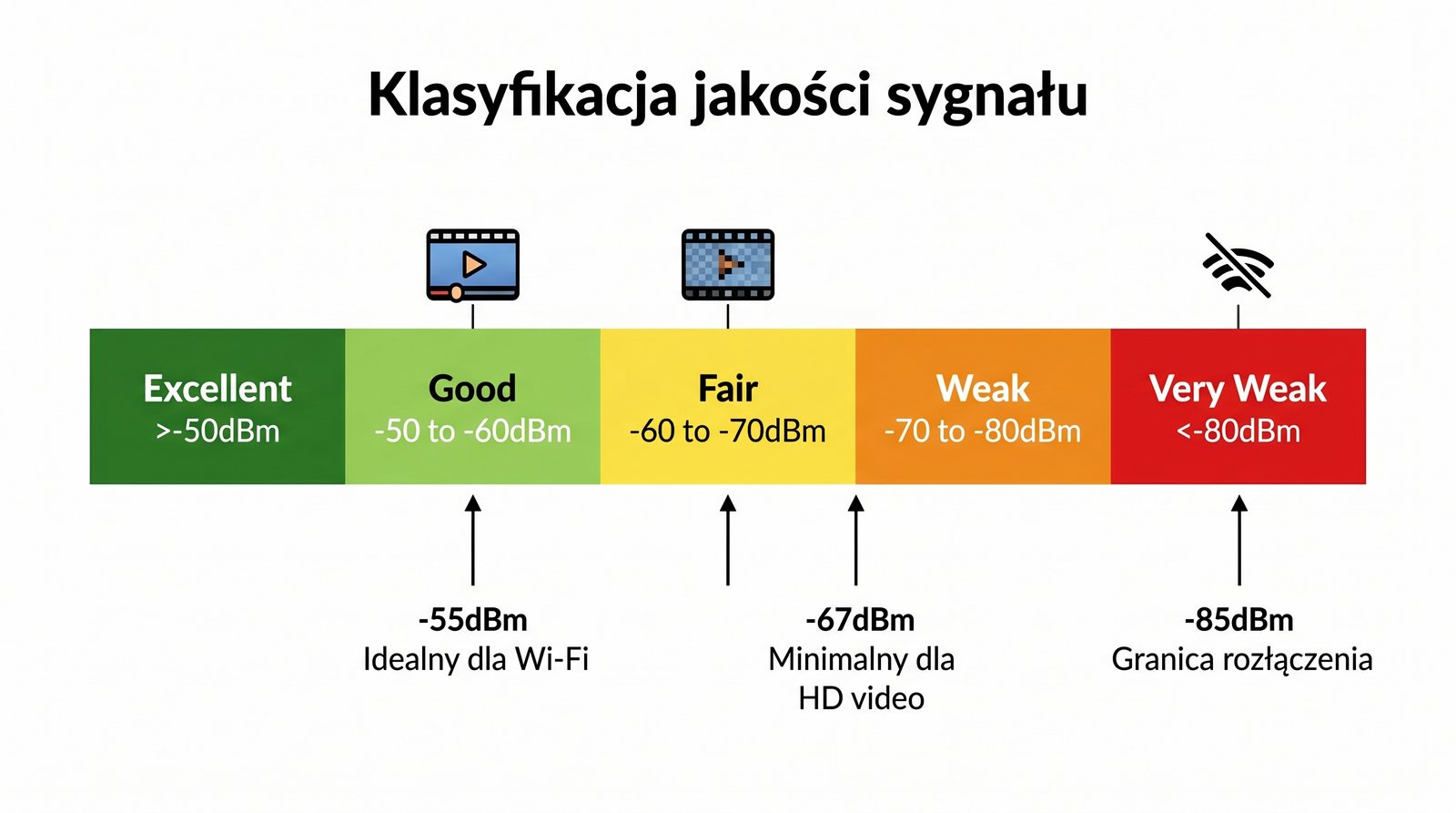

Klasyfikacja jakości sygnału na podstawie dBm, SNR i RSSI pozwala na szybką ocenę, czy dane łącze nadaje się do określonych zastosowań. Dla streamingu 4K i gier online wymagany jest sygnał powyżej -50 dBm z SNR przekraczającym 40 dB, co gwarantuje stabilną transmisję bez opóźnień.

Dla podstawowego przeglądania stron internetowych i obsługi poczty elektronicznej wystarcza już sygnał na poziomie -67 dBm z SNR około 25 dB. Wartości poniżej -75 dBm i SNR poniżej 15 dB oznaczają bardzo niestabilne połączenie, które będzie się często zrywać.

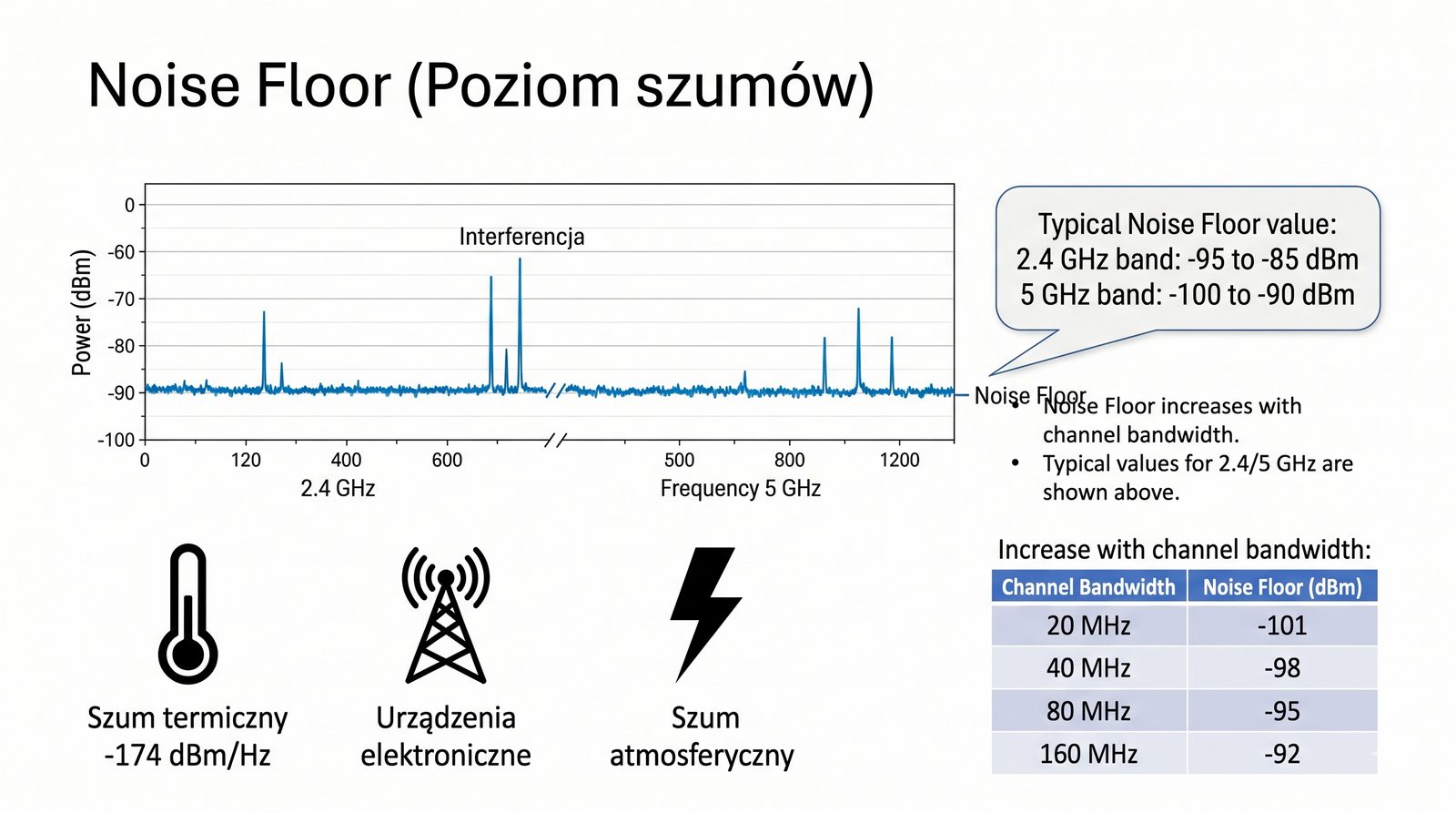

Noise Floor, czyli poziom szumu tła, jest parametrem, który w dużej mierze determinuje możliwości transmisyjne w danym środowisku. Szum termiczny Johnsona-Nyquista jest zawsze obecny i wynika z chaotycznego ruchu elektronów w przewodnikach, ale w praktyce większe znaczenie mają szumy pochodzące od urządzeń elektrycznych i innych sieci.

Typowy Noise Floor w czystym środowisku wynosi od -95 do -100 dBm, co pozostawia duży margines dla sygnałów użytecznych. W biurowcach z dużą liczbą urządzeń elektronicznych i zagęszczeniem sieci Wi-Fi poziom szumu może wzrosnąć do -85 dBm, co znacząco utrudnia transmisję.

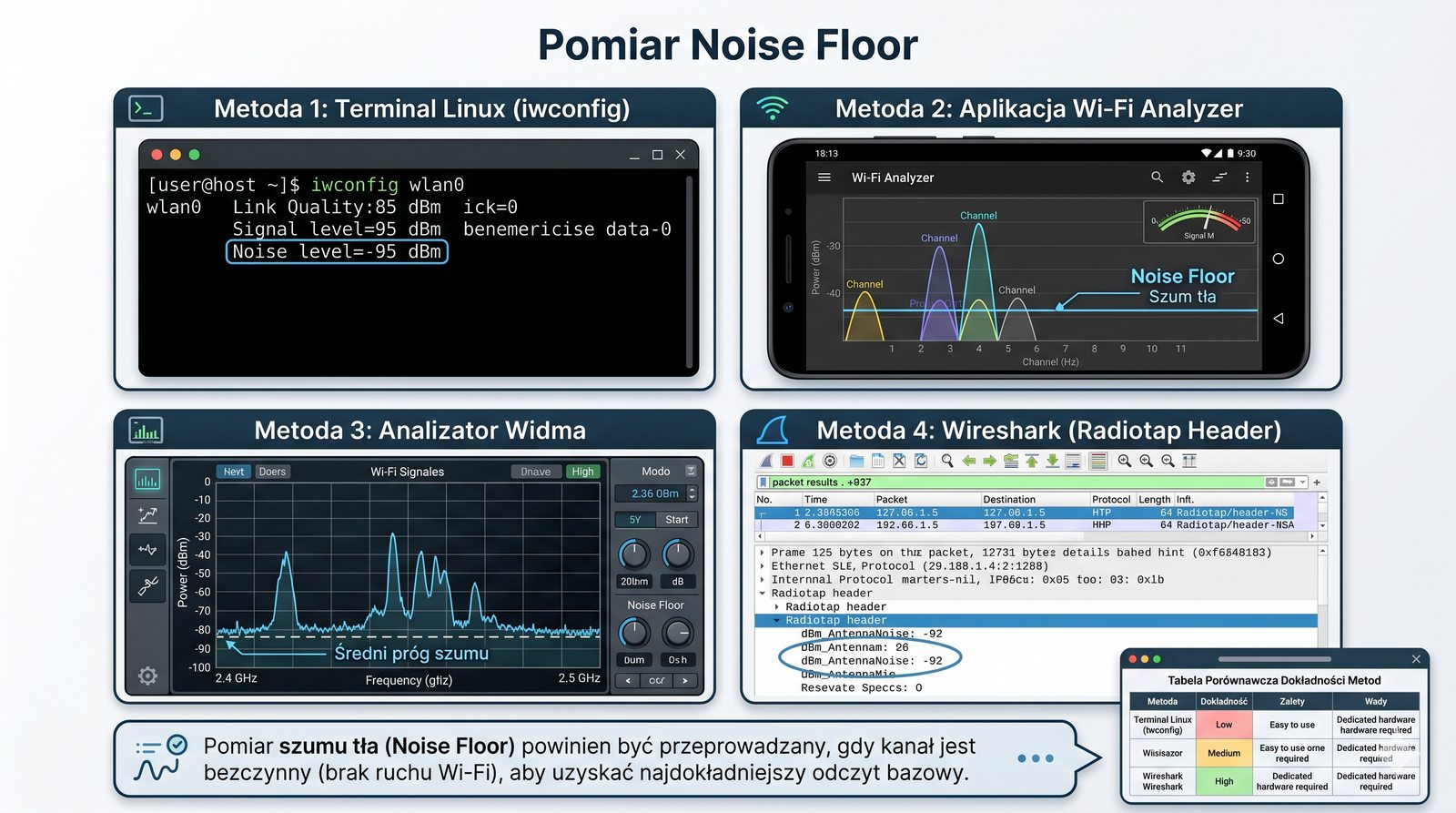

Dokładny pomiar Noise Floor wymaga analizatora widma, który może być zarówno sprzętowy (jak Wi-Spy, Ekahau Sidekick), jak i programowy (jak Wi-Fi Analyzer na Androida). Analizatory widma pokazują nie tylko poziom szumu, ale również jego rozkład w poszczególnych kanałach.

Wireshark w trybie monitor również może dostarczyć informacji o poziomie szumu, ale tylko wtedy, gdy karta Wi-Fi i sterownik obsługują raportowanie Noise Floor w nagłówku radiotap. W przeciwnym razie Wireshark pokaże jedynie RSSI, a wartość Noise Floor będzie niedostępna.

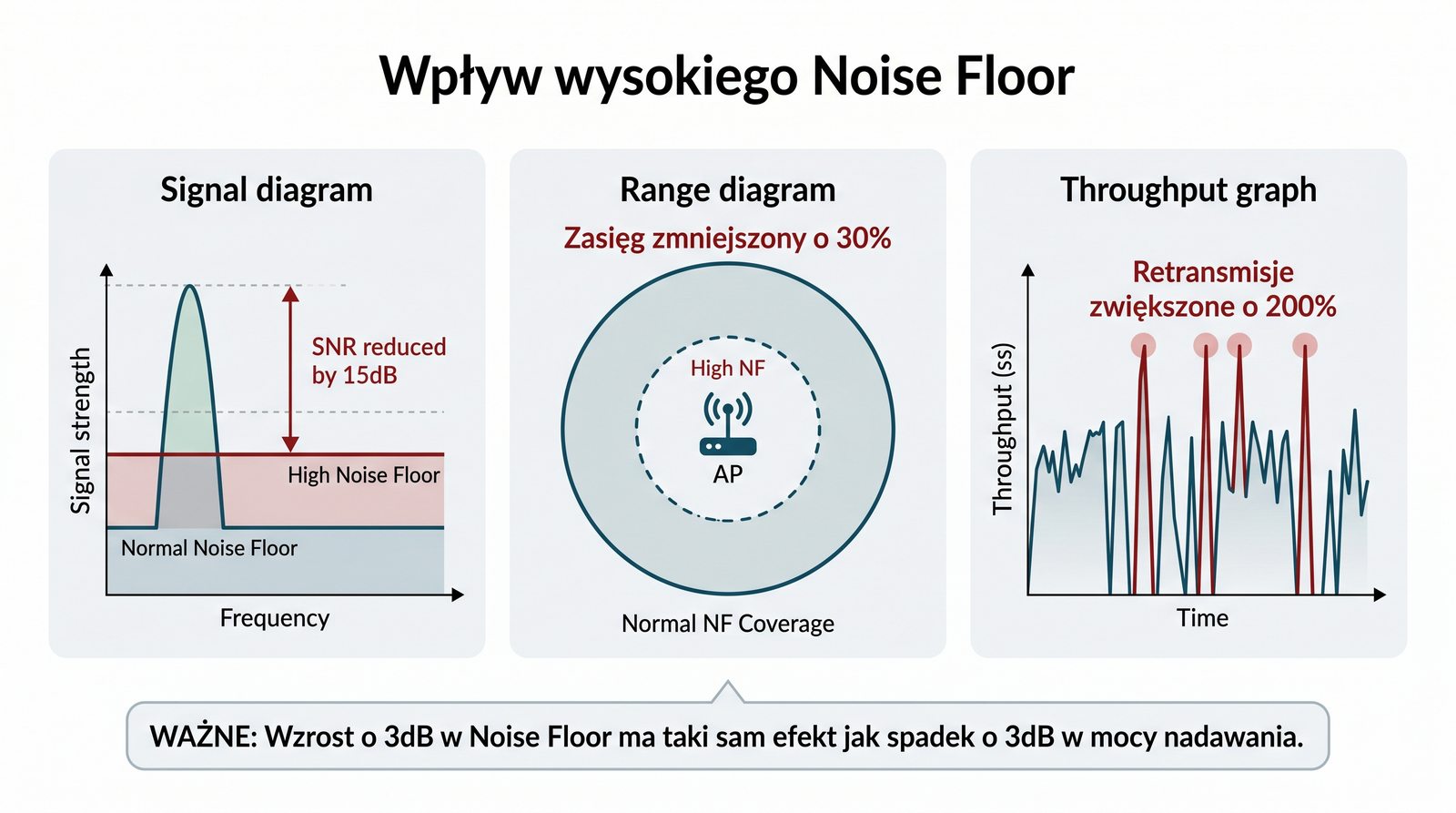

Wysoki Noise Floor ma bezpośrednie konsekwencje dla działania sieci WLAN. Przede wszystkim obniża SNR, co zmusza karty Wi-Fi do przejścia na niższą modulację (niższe MCS), a tym samym zmniejsza przepustowość. Dodatkowo zwiększa się liczba retransmisji, ponieważ pakiety są częściej odbierane z błędami.

Rozwiązaniem problemu wysokiego Noise Floor jest przede wszystkim zmiana kanału na mniej zaszumiony, a w dłuższej perspektywie migracja do pasma 5 GHz lub 6 GHz, gdzie zagęszczenie sieci jest znacznie mniejsze. W skrajnych przypadkach konieczna jest eliminacja źródeł zakłóceń, takich jak uszkodzone zasilacze czy nieekranowane urządzenia.

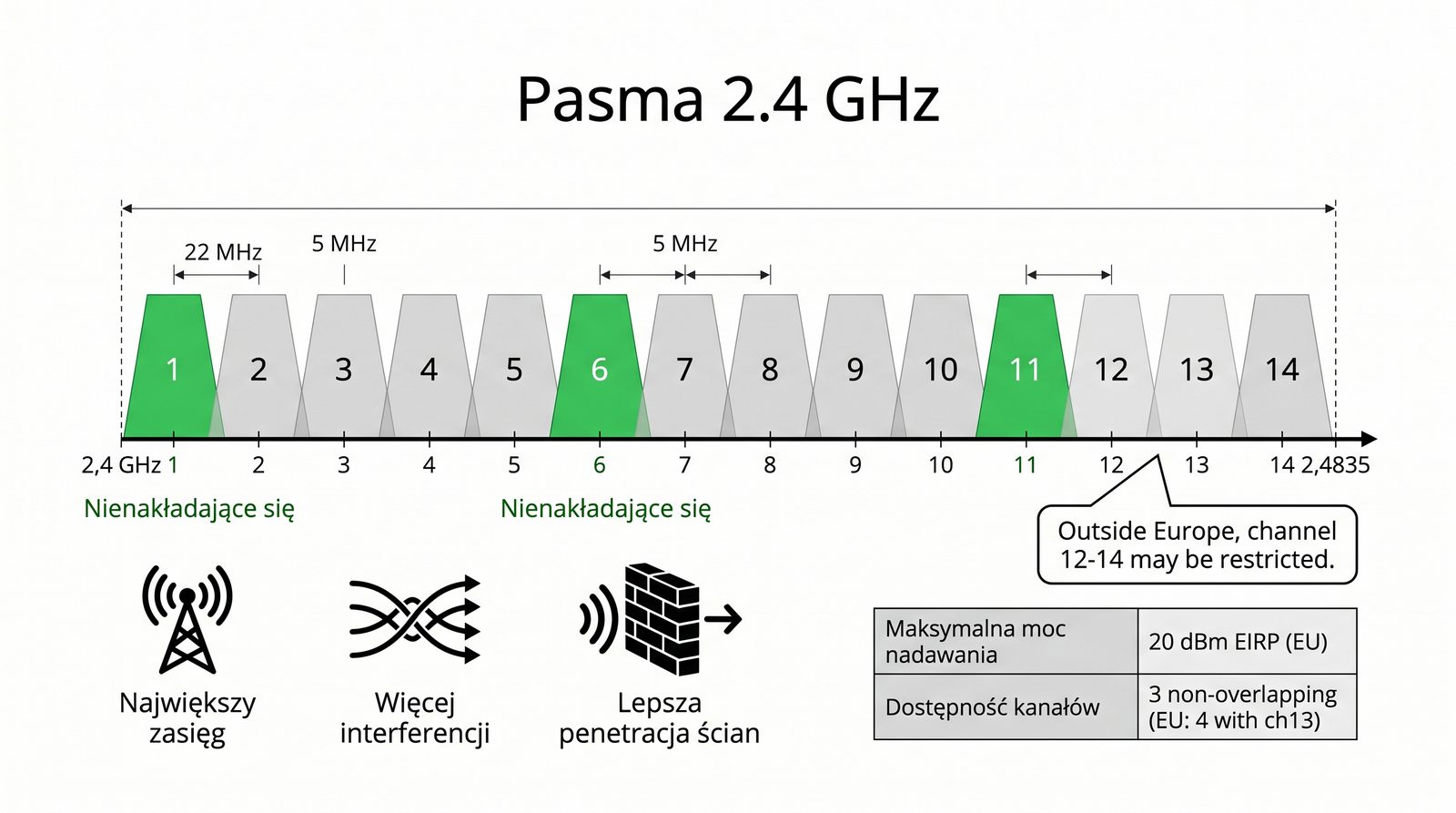

Pasmo 2,4 GHz, mimo swoich ograniczeń związanych z dużą liczbą zakłóceń, pozostaje ważnym pasmem dla sieci WLAN ze względu na długi zasięg i dobrą penetrację przeszkód. W praktyce jest często używane jako pasmo zapasowe dla urządzeń oddalonych od punktu dostępowego.

Dostępność tylko trzech nienakładających się kanałów (1, 6, 11) w paśmie 2,4 GHz oznacza, że w gęsto zabudowanych obszarach trudno znaleźć wolne pasmo. Dlatego nowoczesne punkty dostępowe obsługujące standard 802.11ax wykorzystują technologie OFDMA do efektywniejszego współdzielenia dostępnych kanałów.

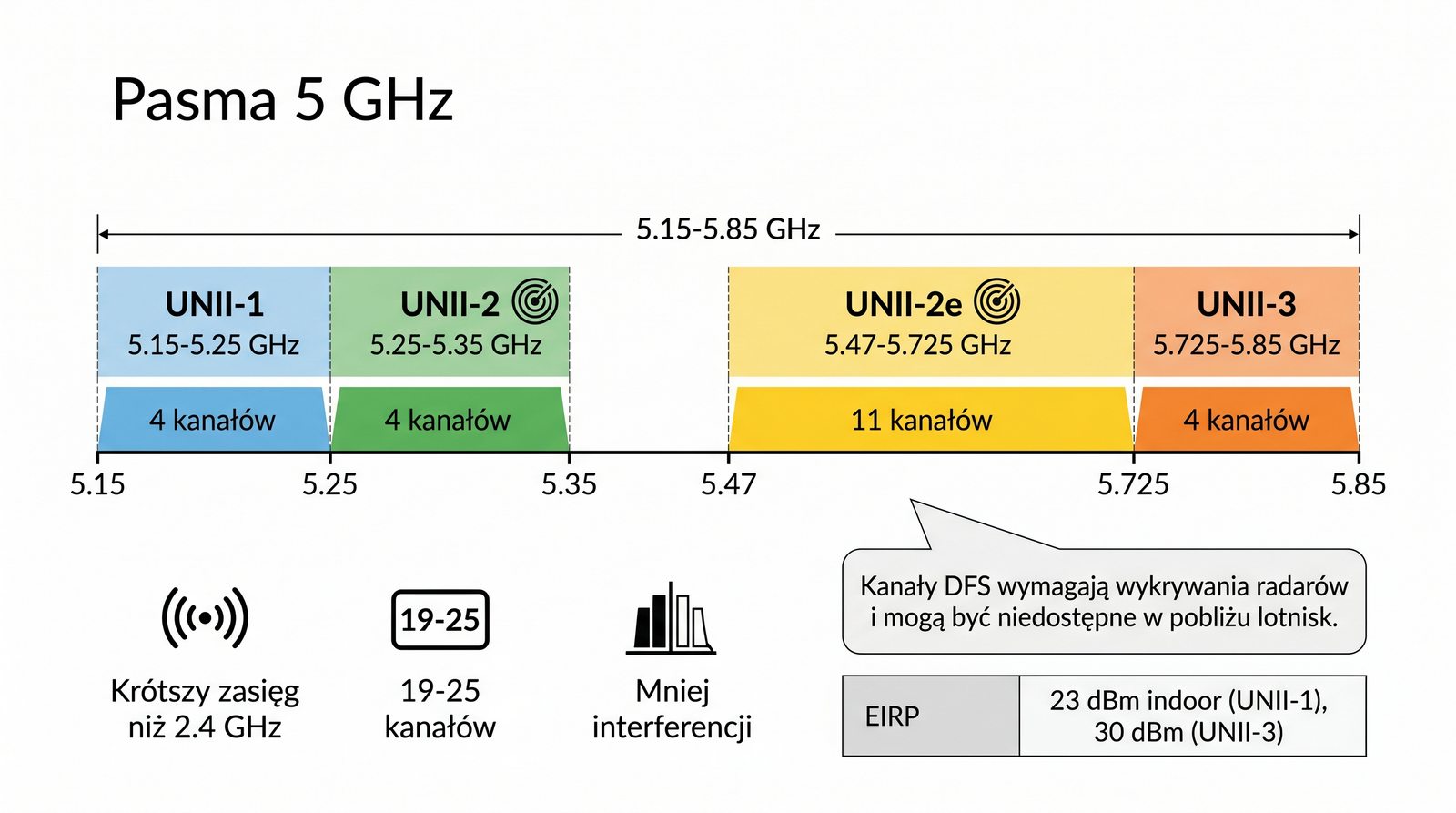

Pasmo 5 GHz oferuje znacznie więcej przestrzeni do komunikacji niż 2,4 GHz, zarówno pod względem liczby dostępnych kanałów, jak i szerokości każdego z nich. Jednak wyższa częstotliwość wiąże się z większym tłumieniem przez ściany i inne przeszkody, co skraca zasięg efektywnej transmisji.

Mechanizm DFS (Dynamic Frequency Selection) w paśmie 5 GHz wymusza na punktach dostępowych monitorowanie widma przed zajęciem kanału i bezzwłoczne opuszczenie go w przypadku wykrycia radaru. Może to powodować nagłe przerwy w działaniu sieci, dlatego w krytycznych aplikacjach zaleca się korzystanie z kanałów nieobjętych DFS (36-48, 149-165).

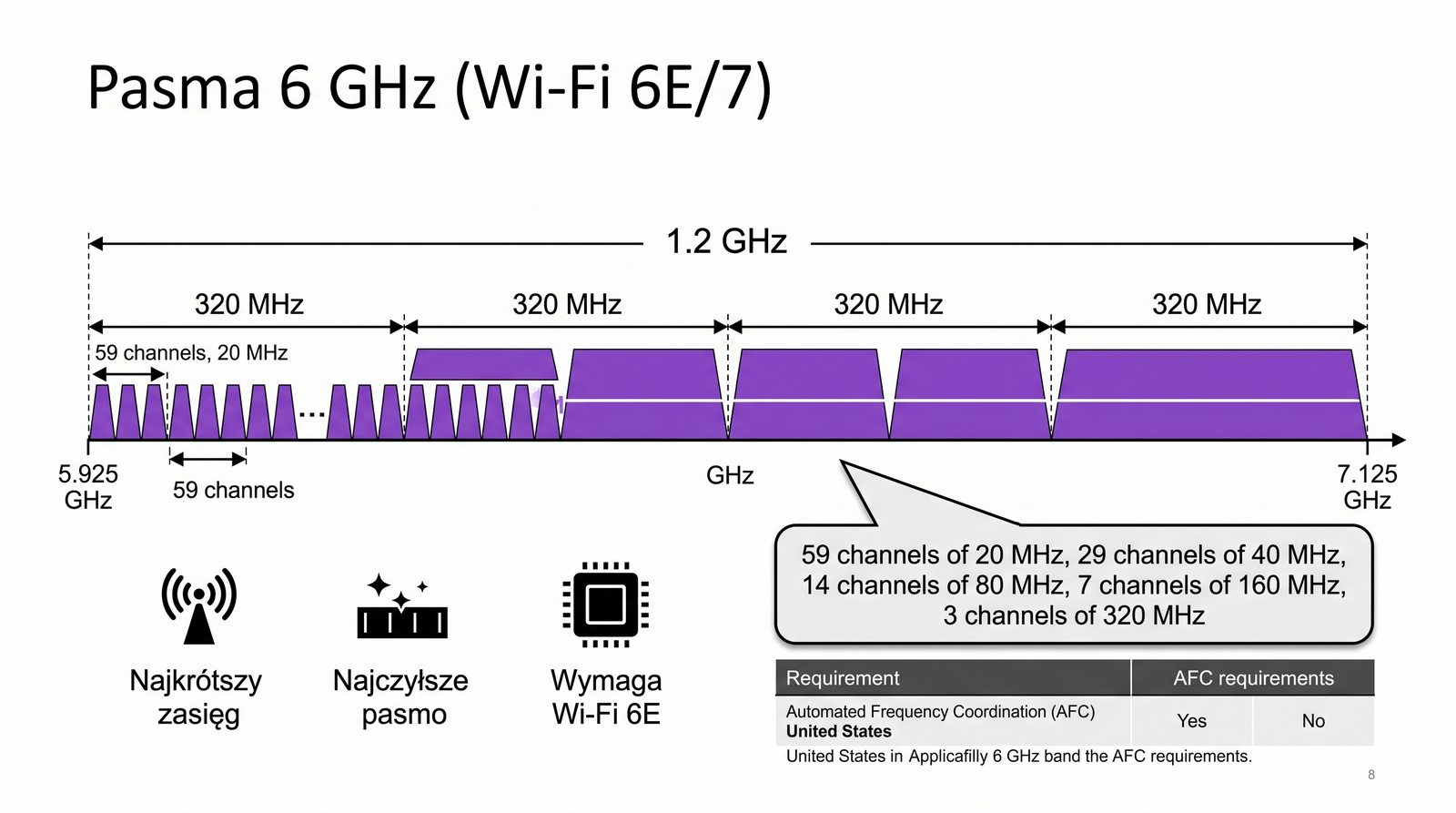

Pasmo 6 GHz, udostępnione dla sieci WLAN w standardzie Wi-Fi 6E (802.11ax) i planowane dla Wi-Fi 7 (802.11be), oferuje najwięcej przestrzeni widmowej spośród wszystkich dostępnych pasm. 1200 MHz szerokości pasma oznacza możliwość wykorzystania bardzo szerokich kanałów 160 MHz bez ryzyka nakładania się.

Jednocześnie pasmo 6 GHz charakteryzuje się najkrótszym zasięgiem i najmniejszą zdolnością przenikania przez przeszkody. W praktyce oznacza to, że do pokrycia tego samego obszaru potrzeba więcej punktów dostępowych niż w przypadku 2,4 GHz czy 5 GHz. Pomiary w tym paśmie wymagają sprzętu obsługującego Wi-Fi 6E.

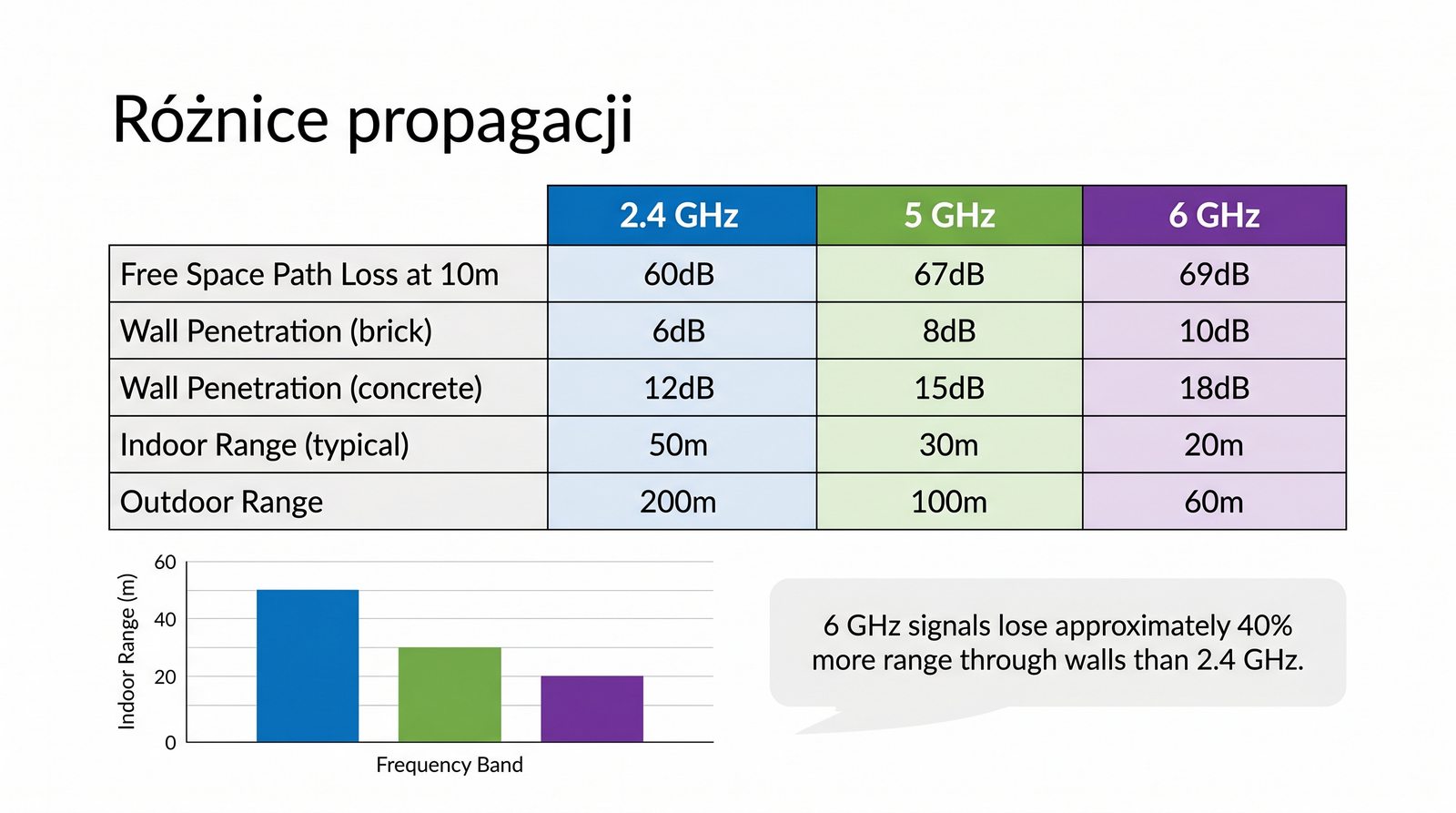

Różnice propagacyjne między pasmami 2,4 GHz, 5 GHz i 6 GHz mają bezpośredni wpływ na projektowanie sieci WLAN. Im wyższa częstotliwość, tym większe tłumienie w wolnej przestrzeni i większa podatność na blokowanie przez przeszkody, ale jednocześnie większą dostępność kanałów i mniejsze ryzyko interferencji.

W praktyce optymalna strategia polega na wykorzystaniu pasma 2,4 GHz dla urządzeń oddalonych i wymagających długiego zasięgu, pasma 5 GHz dla zastosowań wymagających wysokiej przepustowości na średnim dystansie oraz pasma 6 GHz dla aplikacji krytycznych w bliskiej odległości od punktu dostępowego.

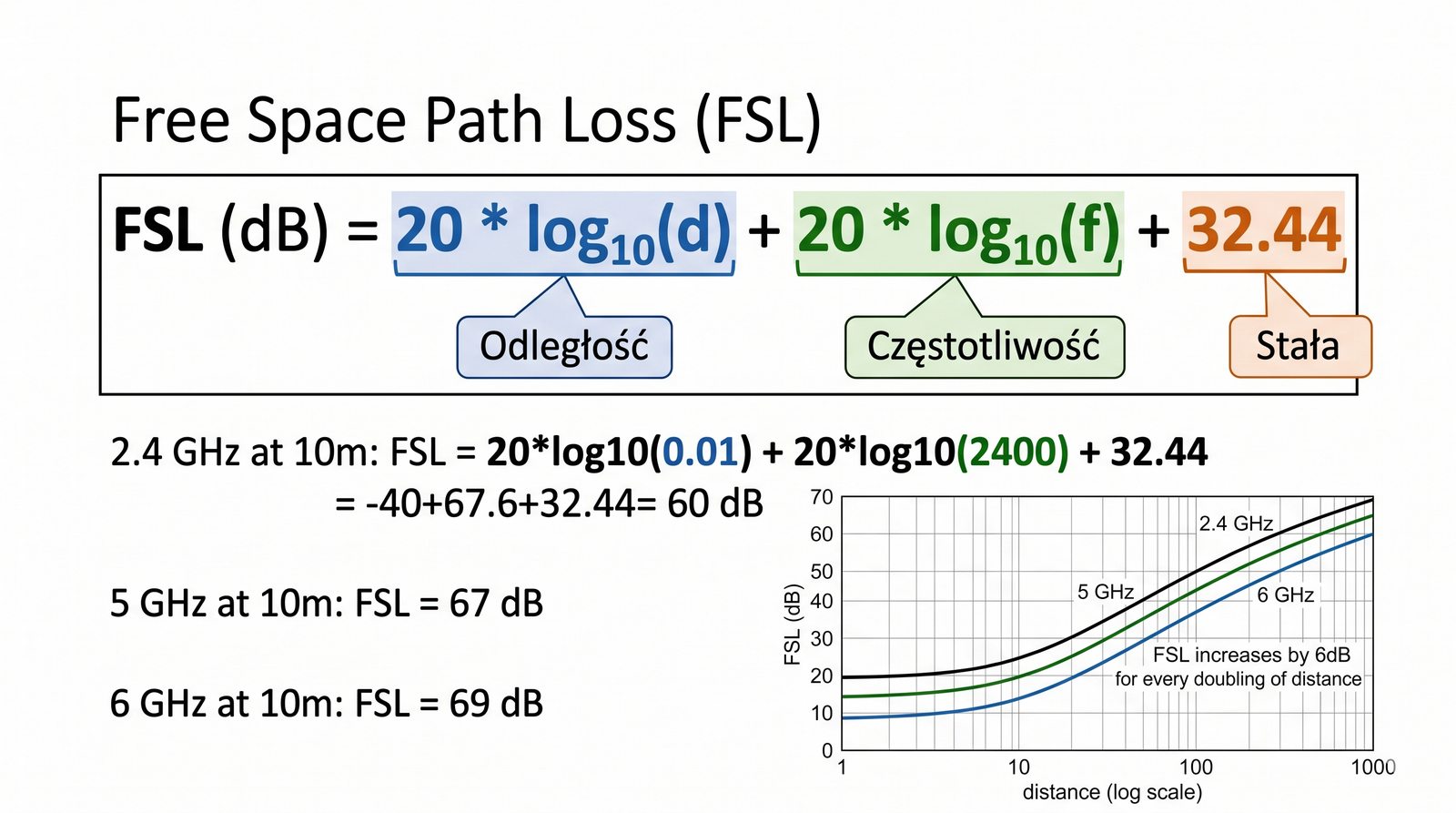

Model Free Space Path Loss (FSL) jest fundamentalnym narzędziem do szacowania spodziewanej mocy sygnału w funkcji odległości i częstotliwości. Wzór FSL = 20*log10(d) + 20*log10(f) + 32,44 pokazuje, że strata rośnie logarytmicznie zarówno z odległością, jak i z częstotliwością.

W praktyce inżynierskiej model FSL służy do szybkiego szacowania, czy transmisja na danym dystansie jest w ogóle możliwa. Należy jednak pamiętać, że FSL zakłada wolną przestrzeń bez przeszkód, a w rzeczywistych warunkach dodatkowe tłumienie od ścian, mebli i innych obiektów może być znacząco większe.

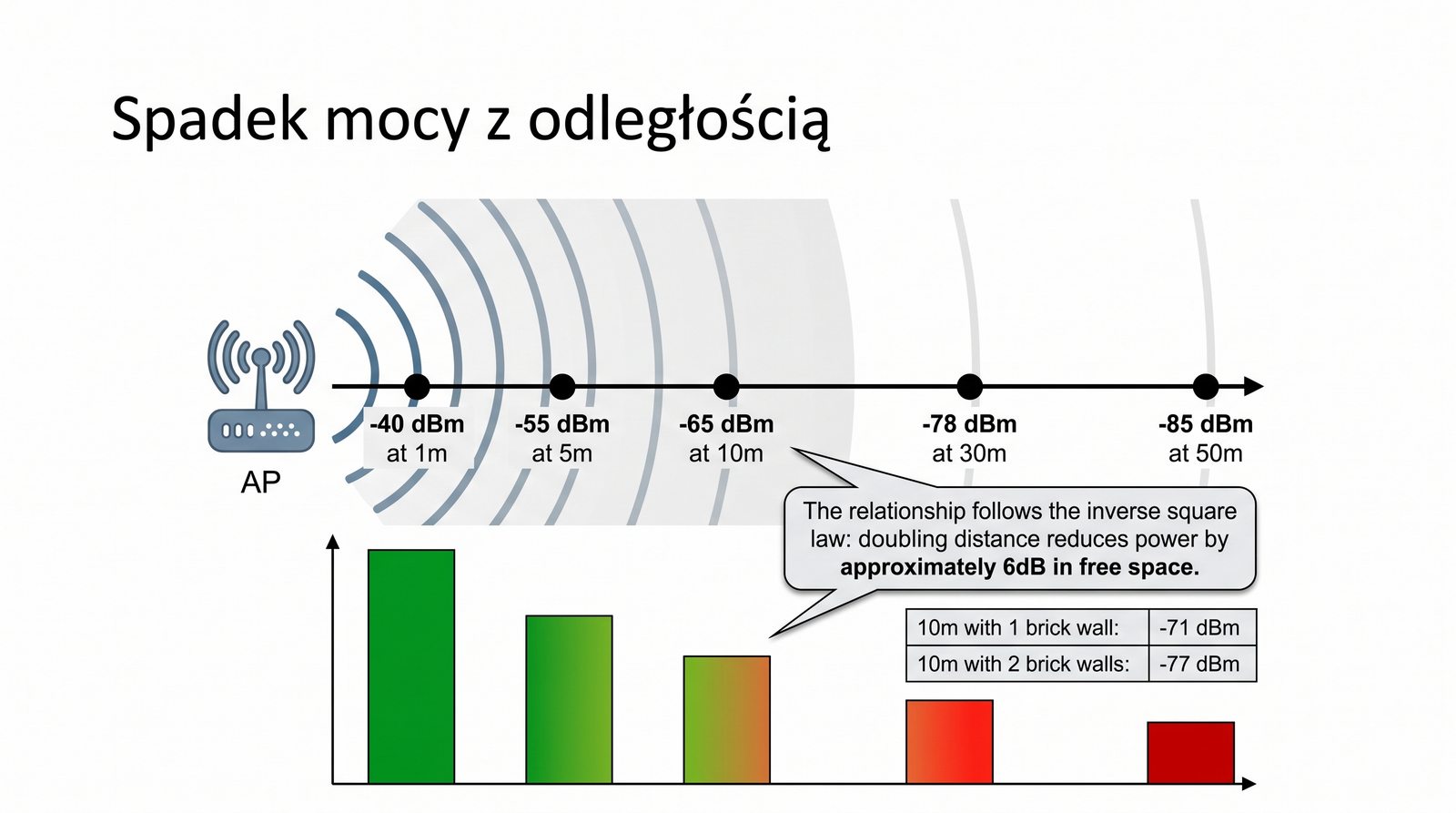

Przykład praktyczny spadku mocy z odległością ilustruje, jak gwałtownie może maleć sygnał już przy niewielkich dystansach. Punkt dostępowy nadający z mocą 20 dBm (100 mW) na odległości 100 metrów w wolnej przestrzeni daje sygnał o mocy zaledwie -58 dBm, co jest wartością jeszcze akceptowalną.

W rzeczywistych warunkach biurowych dodatkowe tłumienie od przeszkód (10-30 dB) spowoduje, że efektywny zasięg będzie znacznie krótszy. Dlatego projektanci sieci WLAN stosują zasadę, że maksymalna odległość od punktu dostępowego w pomieszczeniu zamkniętym nie powinna przekraczać 15-20 metrów.

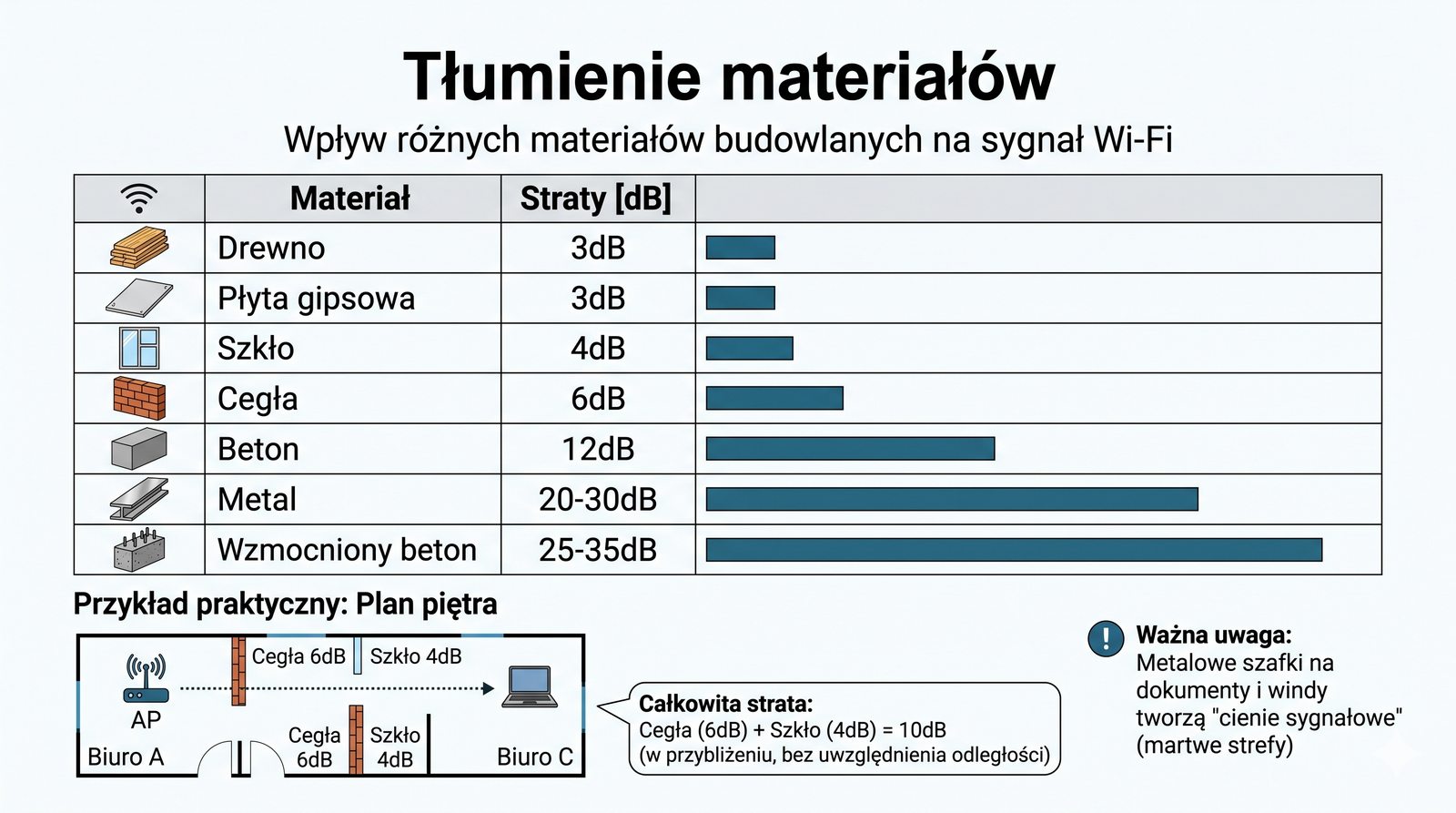

Tabela tłumienia przez różne materiały jest niezbędnym narzędziem przy projektowaniu rozmieszczenia punktów dostępowych. Szczególnie istotna jest informacja, że metal jest praktycznie nieprzenikalny dla fal radiowych - ustawienie punktu dostępowego za metalowymi regałami lub przewodami wentylacyjnymi może całkowicie zablokować sygnał.

Warto zwrócić uwagę na różnicę w tłumieniu między pasmami 2,4 GHz i 5 GHz dla tych samych materiałów. Ściana betonowa tłumi sygnał 5 GHz aż o 18 dB, podczas gdy dla 2,4 GHz jest to 12 dB. Ta różnica 6 dB odpowiada czterokrotnej różnicy mocy i ma istotny wpływ na planowanie pokrycia.

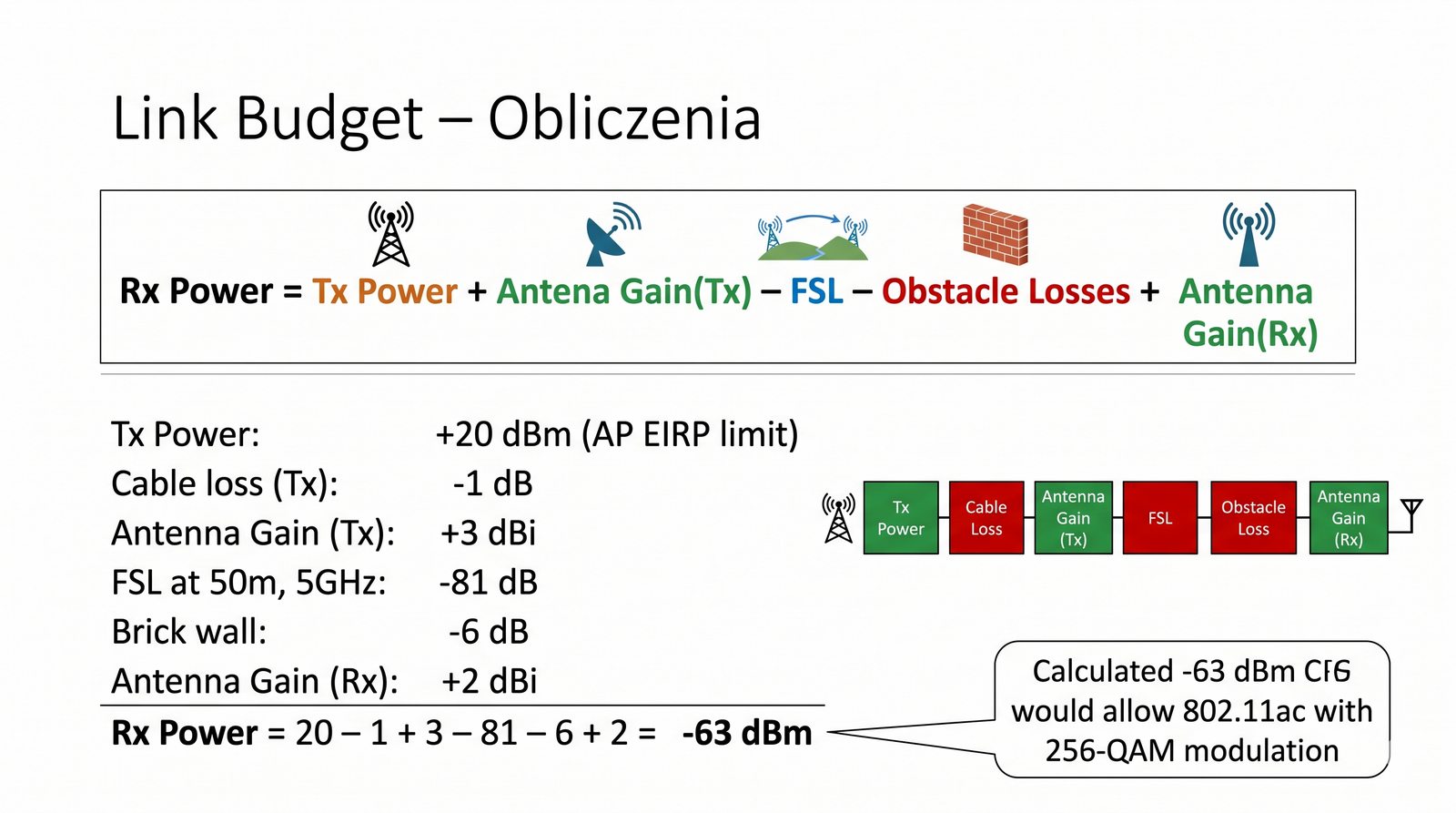

Budżet łącza (Link Budget) to kompleksowe zestawienie wszystkich zysków i strat na drodze sygnału od nadajnika do odbiornika. Obliczenie budżetu pozwala jednoznacznie stwierdzić, czy transmisja na danej trasie jest możliwa i jaki pozostaje margines bezpieczeństwa (fade margin).

W przykładzie przedstawionym na slajdzie wynik -66 dBm przy czułości odbiornika -85 dBm daje margines 19 dB, co jest wartością bardzo dobrą. W praktyce przyjmuje się, że minimalny akceptowalny margines wynosi 10 dB, ponieważ gwarantuje to stabilną transmisję nawet przy przejściowym wzroście tłumienia.

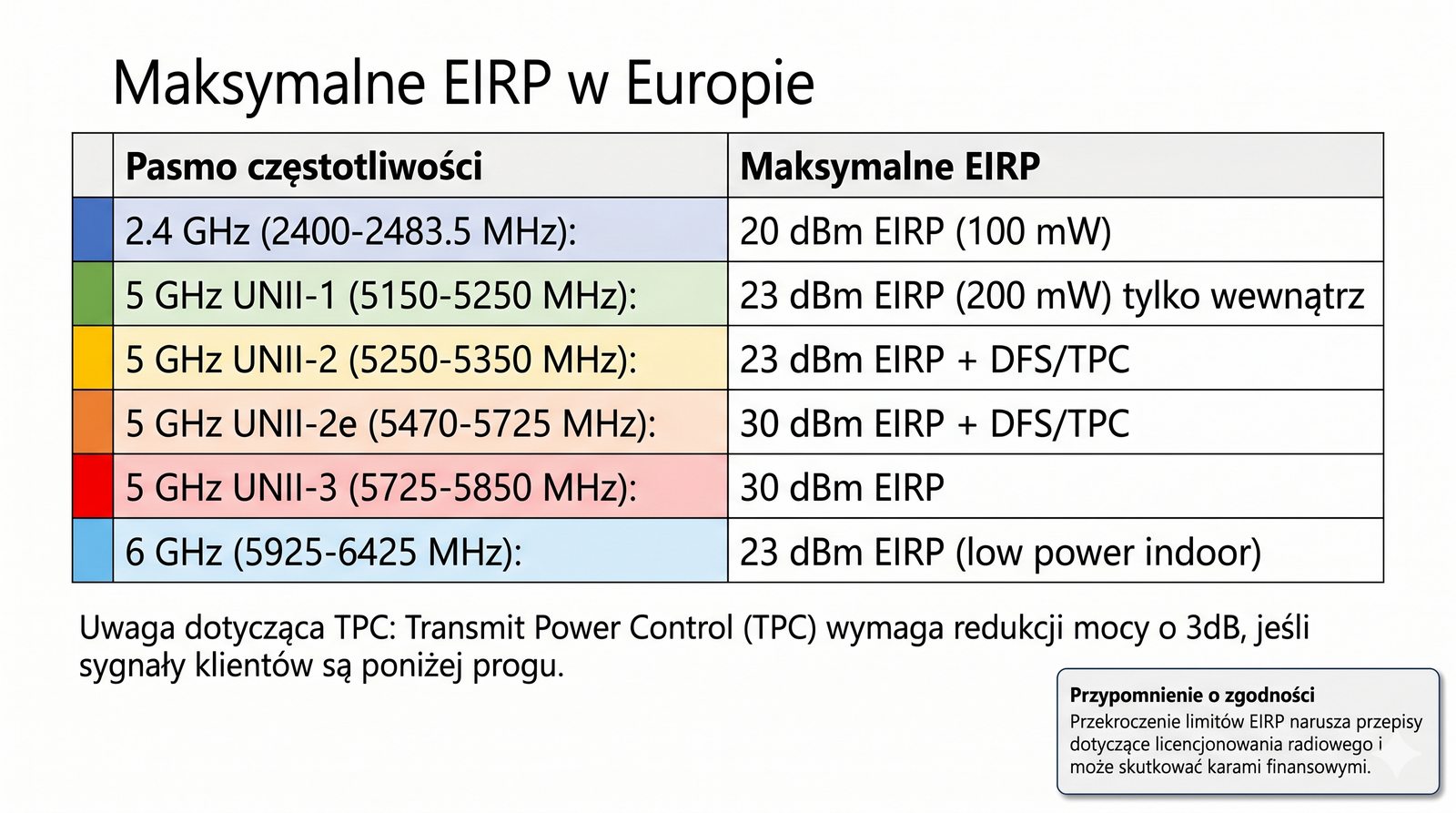

Maksymalna moc EIRP w Europie jest regulowana przez normy i przepisy krajowe, które mają na celu zapewnienie współistnienia różnych systemów radiowych. Przekroczenie dozwolonej mocy EIRP jest nielegalne i może zakłócać działanie innych sieci oraz systemów, w tym radarów i łączności satelitarnej.

Obliczenie EIRP wymaga uwzględnienia mocy nadajnika, zysku anteny oraz strat w przewodzie antenowym. Na przykład punkt dostępowy z nadajnikiem 18 dBm i anteną 6 dBi podłączoną kablem o tłumieniu 2 dB daje EIRP = 18 + 6 - 2 = 22 dBm, co w paśmie 2,4 GHz (limit 20 dBm) jest niezgodne z przepisami.

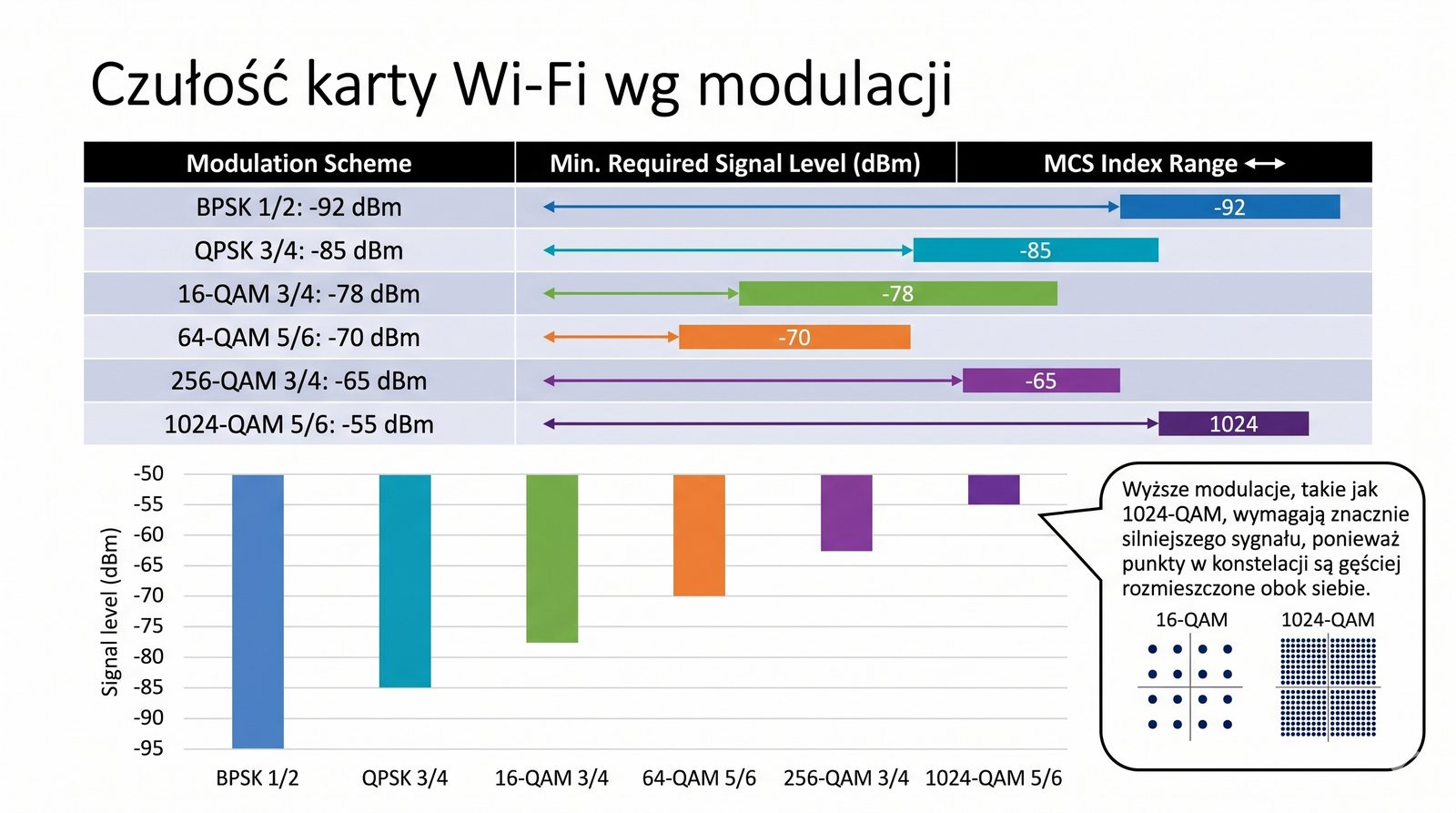

Czułość odbiornika jest parametrem określającym minimalną moc sygnału, przy której karta Wi-Fi może jeszcze poprawnie demodulować dane. Im wyższa modulacja (więcej bitów na symbol), tym wyższy wymagany poziom sygnału, ponieważ gęstsze konstelacje są bardziej podatne na szumy.

Z tabeli wynika, że dla najbardziej odpornej modulacji BPSK (MCS 0) wystarcza -92 dBm, podczas gdy 1024-QAM (MCS 11) wymaga już -65 dBm. Oznacza to, że w miarę oddalania się od punktu dostępowego przepustowość będzie stopniowo spadać, nawet jeśli połączenie pozostanie stabilne.

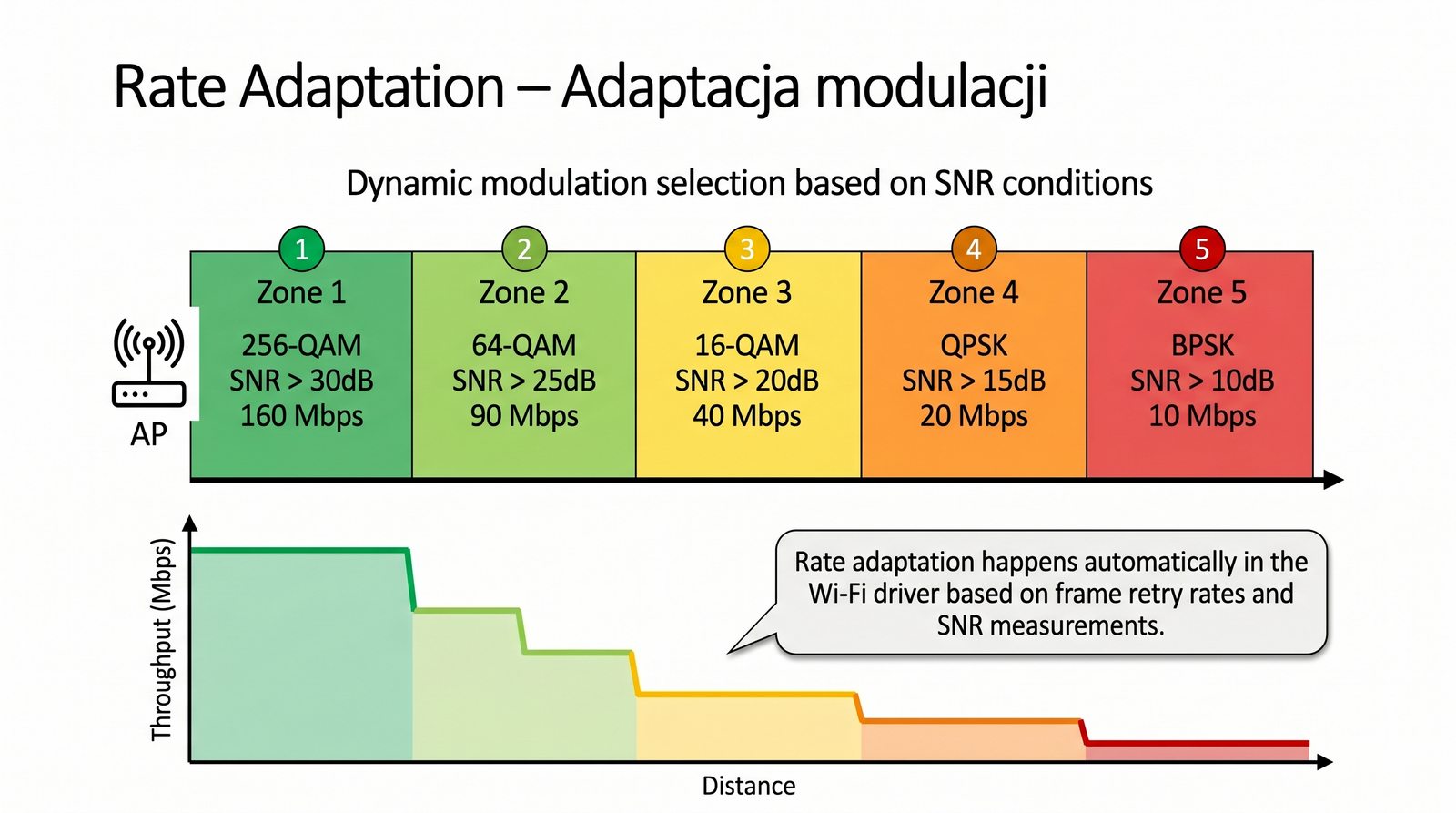

Mechanizm Rate Adaptation jest kluczowym elementem sterowania transmisją w sieciach Wi-Fi. Karta sieciowa stale monitoruje SNR i wskaźnik błędnych pakietów (PER), na podstawie których dynamicznie wybiera najwyższą modulację gwarantującą akceptowalny poziom błędów. Proces ten zachodzi w czasie rzeczywistym i jest w pełni automatyczny.

W praktyce oznacza to, że jakość połączenia WLAN zmienia się wraz z ruchem użytkownika. Przesunięcie się o kilka metrów w głąb pomieszczenia może spowodować spadek przepustowości o połowę, nawet jeśli połączenie nadal jest utrzymane. Dlatego w pomiarach WLAN należy uwzględniać nie tylko moc sygnału, ale również aktualną modulację.

Mechanizm DFS (Dynamic Frequency Selection) został wprowadzony, aby chronić systemy radarowe przed zakłóceniami ze strony sieci Wi-Fi. Pasywne skanowanie przez 60 sekund przed pierwszym nadawaniem to minimalny wymóg, ale w praktyce wiele punktów dostępowych skanuje znacznie dłużej, opóźniając uruchomienie sieci.

W przypadku wykrycia radaru punkt dostępowy ma 10 sekund na opuszczenie kanału, co może spowodować chwilowe przerwanie działania sieci. Dodatkowo kanał uznany za zajęty przez radar jest blokowany na 30 minut (Non-Occupancy Period). W pomiarach sieci WLAN należy uwzględniać możliwość wystąpienia zdarzeń DFS.

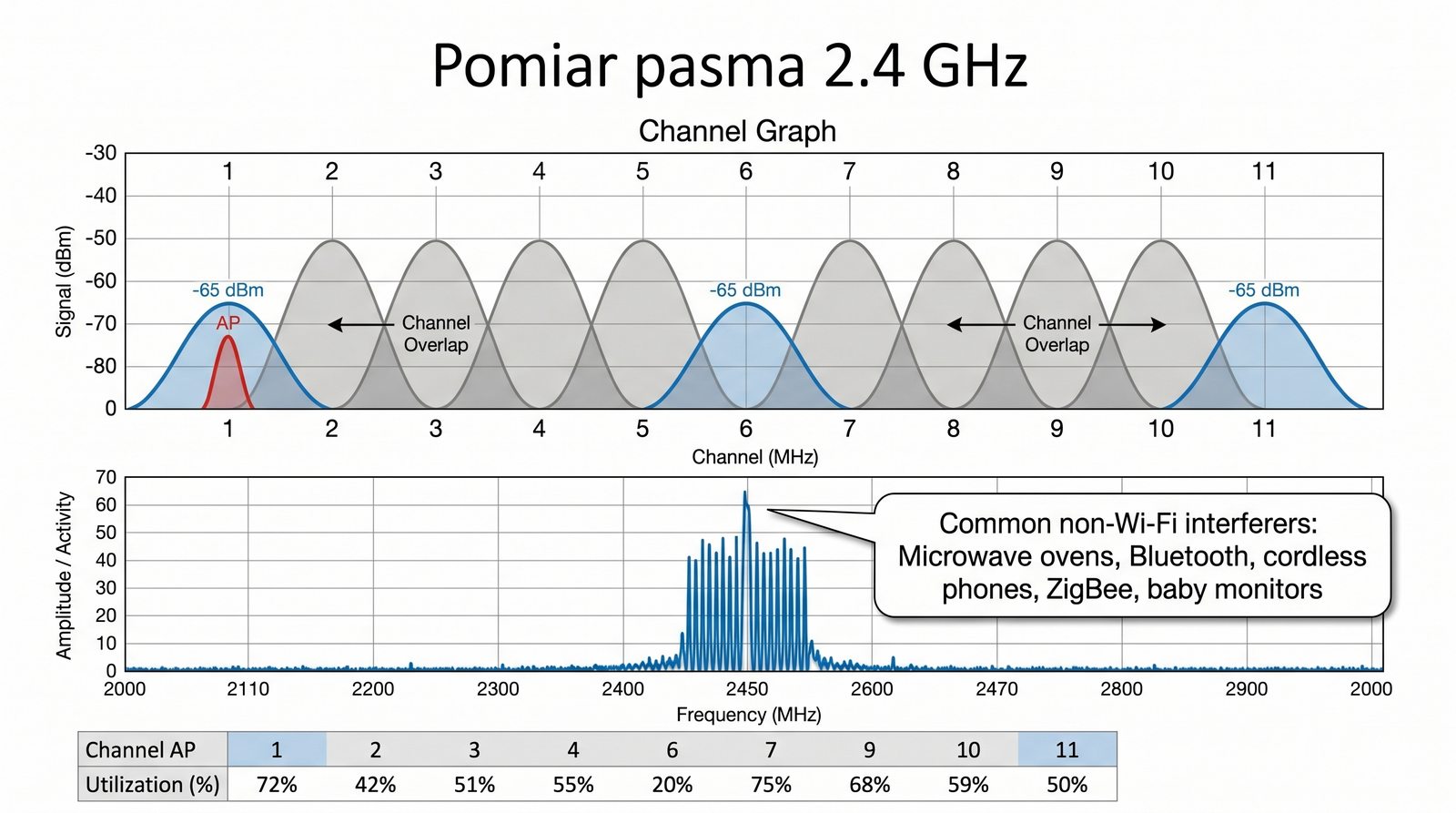

Pomiary w paśmie 2,4 GHz koncentrują się przede wszystkim na sprawdzeniu, które kanały są zajęte przez sąsiednie sieci, oraz na identyfikacji źródeł zakłóceń niebędących sieciami Wi-Fi. Analizatory widma są w stanie wykryć mikrofale, telefony DECT i urządzenia Bluetooth, które nie są widoczne dla zwykłych skanerów sieci.

Liczba punktów dostępowych na kanale jest ważnym wskaźnikiem jakości sieci w paśmie 2,4 GHz. Jeżeli na jednym kanale pracuje więcej niż 3-4 punkty dostępowe, to efektywna przepustowość dla każdego z nich znacząco spada ze względu na mechanizm CSMA/CA i konieczność współdzielenia pasma.

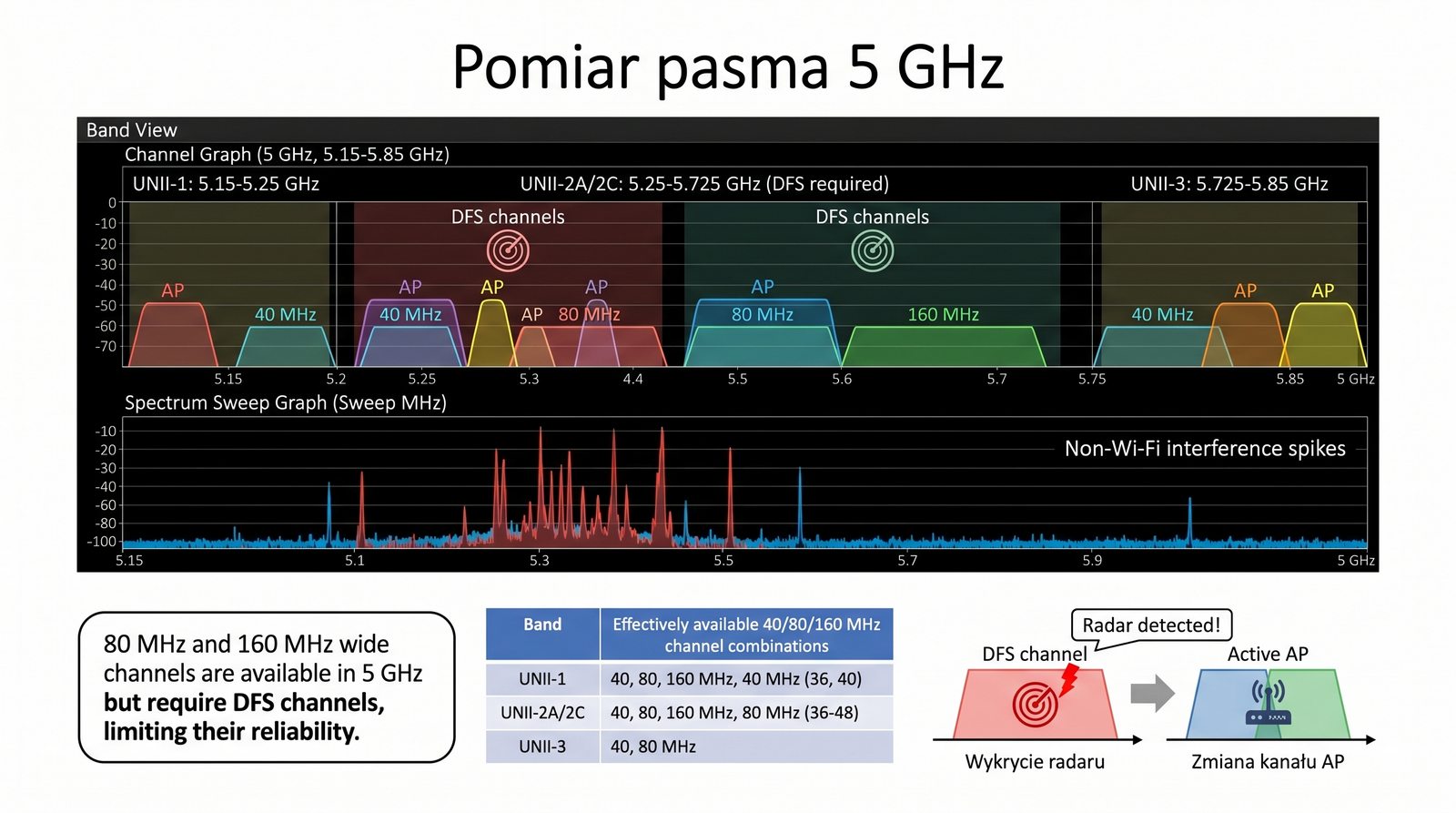

W paśmie 5 GHz głównym wyzwaniem jest zapewnienie odpowiedniego pokrycia, ponieważ sygnał jest znacznie słabszy niż w 2,4 GHz przy tej samej odległości. Kluczowym pomiarem jest sprawdzenie, czy pokrycie 5 GHz jest wystarczające we wszystkich obszarach użytkowych biura lub budynku.

Obsługa kanałów 80 MHz i 160 MHz jest istotna z punktu widzenia maksymalnej przepustowości. Nie wszystkie urządzenia klienckie obsługują szerokie kanały, a niektóre punkty dostępowe mogą mieć ograniczenia wynikające z wyboru kanału (nie wszystkie kanały 20 MHz można zagregować do 160 MHz).

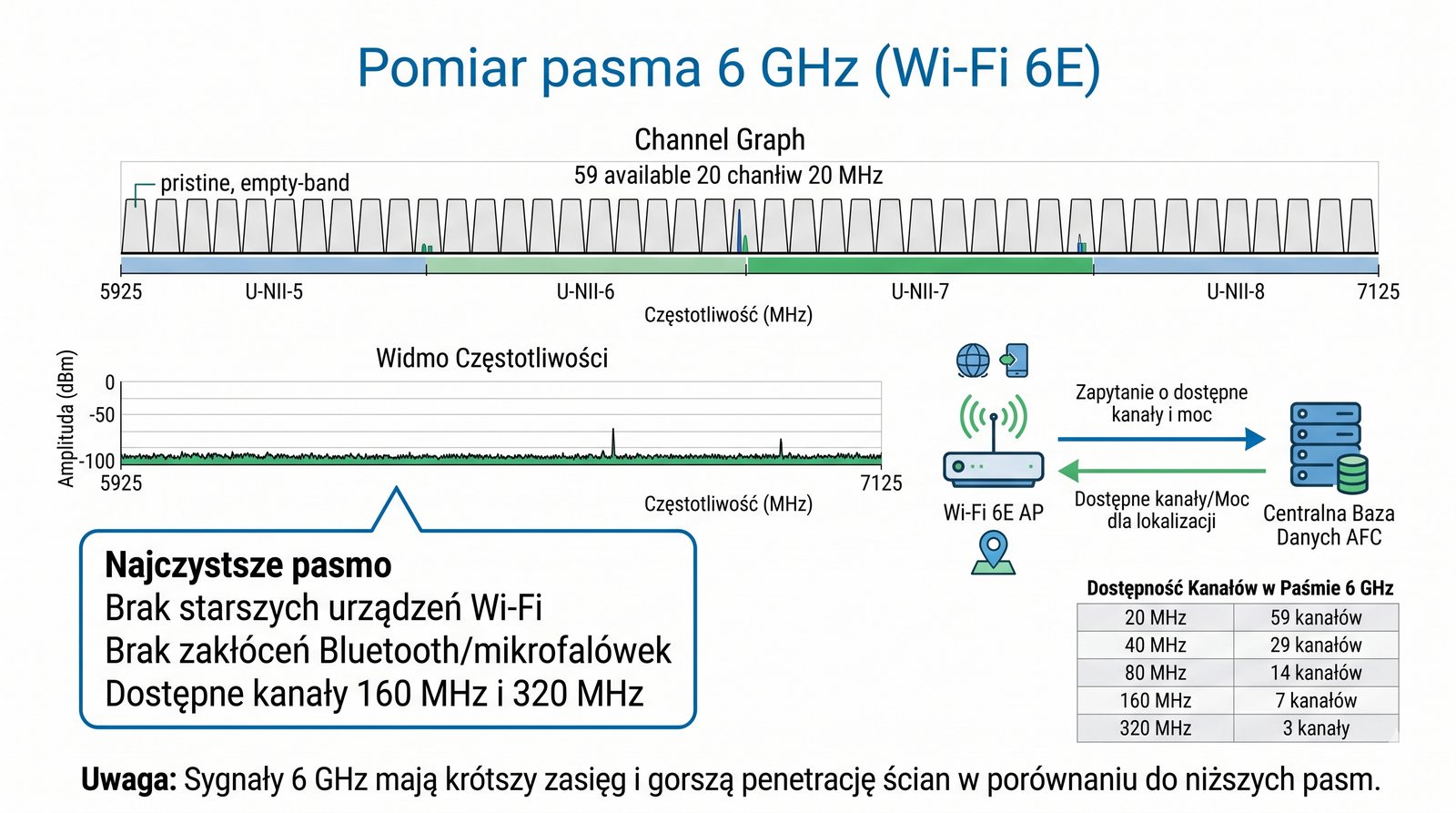

Pomiary w paśmie 6 GHz są obecnie domeną zaawansowanych analizatorów widma, ponieważ niewiele urządzeń wciąż obsługuje to pasmo. Kluczowym parametrem jest obsługa standardu Wi-Fi 6E przez punkt dostępowy i klienta, ponieważ starsze urządzenia Wi-Fi 5 i Wi-Fi 6 (bez 6E) nie widzą tego pasma.

W niektórych regionach świata dla pasma 6 GHz wymagana jest autoryzacja AFC (Automated Frequency Coordination), która zapobiega interferencjom z istniejącymi systemami radiowymi. W Europie pasmo 6 GHz dla Wi-Fi 6E zostało udostępnione z ograniczeniami mocy i tylko do użytku wewnątrz pomieszczeń (LPI - Low Power Indoor).

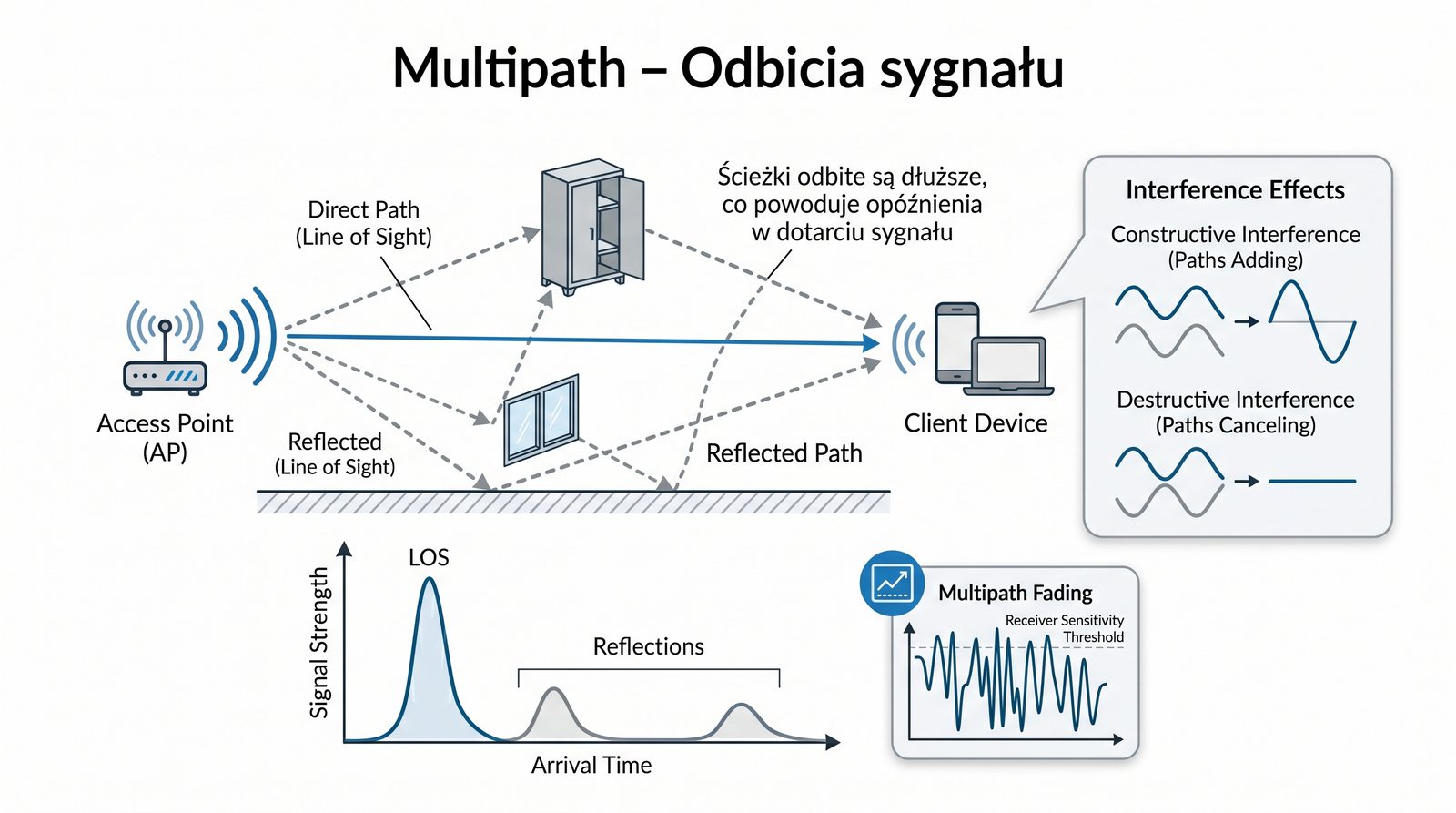

Wielodrogowość (Multipath) jest jednym z najważniejszych zjawisk fizycznych wpływających na transmisję w sieciach bezprzewodowych. Sygnał dociera do odbiornika nie tylko drogą bezpośrednią, ale również po odbiciach od ścian, podłogi, sufitu i mebli, co powoduje nakładanie się wielu kopii tego samego sygnału.

Nowoczesne technologie, takie jak OFDM (Orthogonal Frequency Division Multiplexing) i MIMO (Multiple Input Multiple Output), zostały zaprojektowane z myślą o radzeniu sobie z multipathem. OFDM dzieli strumień danych na wiele wolniejszych podnośnych, które są mniej podatne na opóźnione kopie, a MIMO wykorzystuje wielodrogowość do zwiększenia przepustowości.

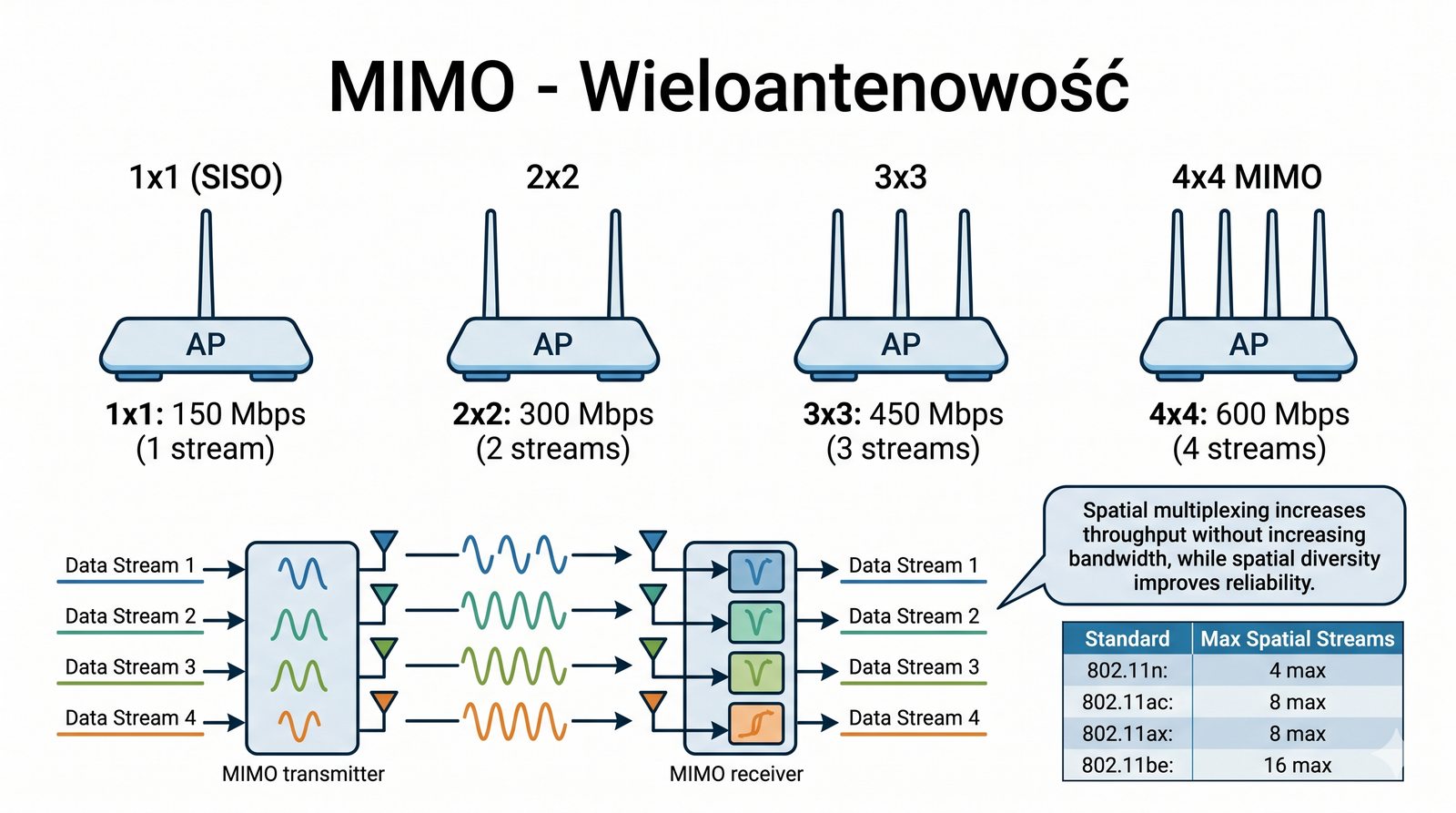

Technologia MIMO jest jednym z najważniejszych przełomów w historii sieci bezprzewodowych. Umożliwia przesyłanie wielu niezależnych strumieni danych równocześnie, wykorzystując odrębne drogi propagacji między parami anten nadawczych i odbiorczych. Liczba strumieni przestrzennych (spatial streams) jest limitowana przez mniejszą z liczb anten nadawczych i odbiorczych.

Mu-MIMO (Multi-User MIMO) to rozszerzenie standardu 802.11ac, które umożliwia jednoczesną transmisję do wielu klientów. W odróżnieniu od klasycznego SU-MIMO, gdzie cała przepustowość strumieni jest alokowana jednemu klientowi, MU-MIMO pozwala na przypisanie różnych strumieni różnym klientom, zwiększając efektywność sieci.

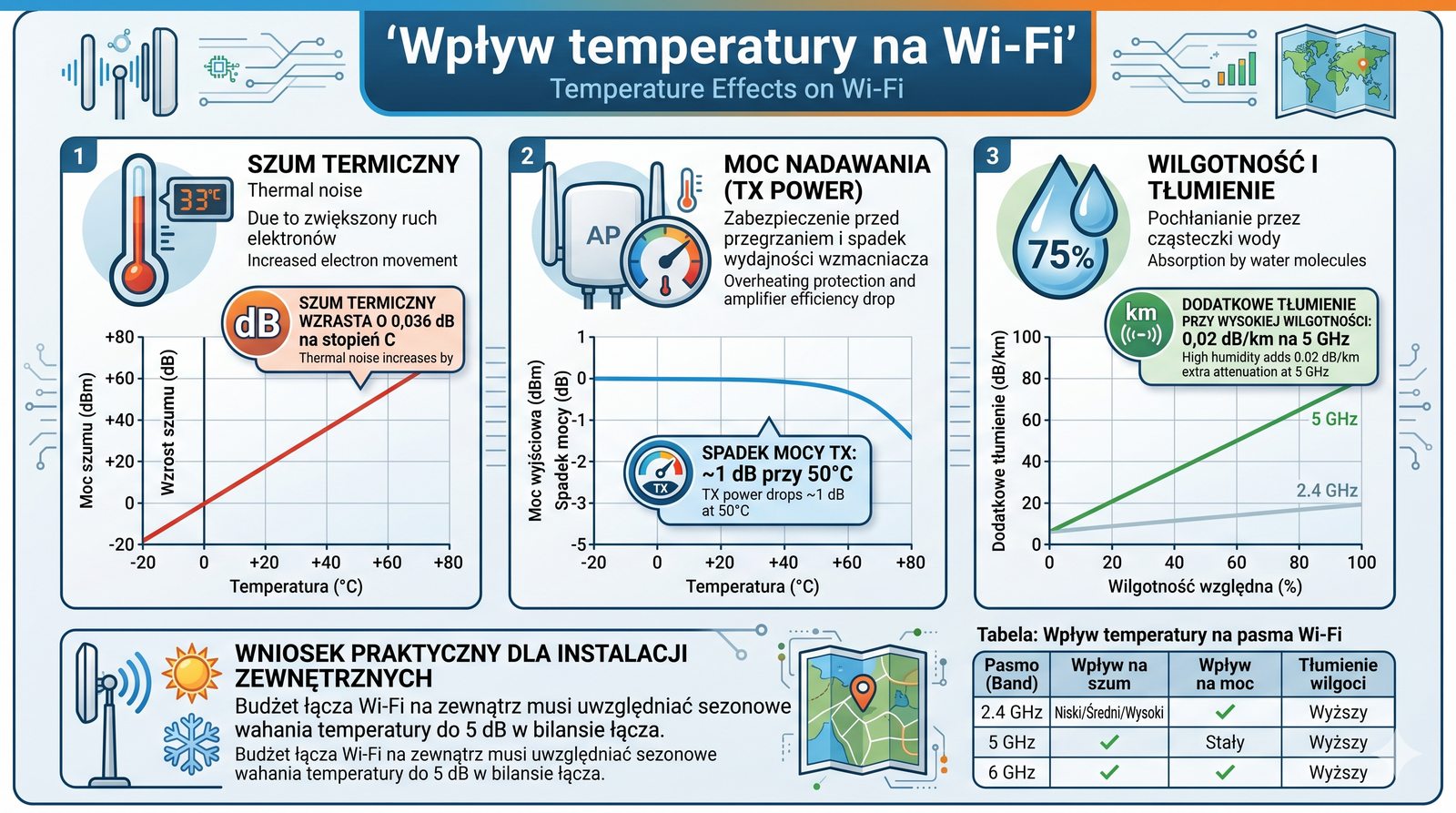

Wpływ temperatury na sieci WLAN jest zauważalny, ale znacznie mniejszy niż w przypadku kabli miedzianych. Szum termiczny rośnie wraz z temperaturą w tempie około 0,04 dB na stopień Celsjusza, co przy typowych wahaniach temperatury w biurze (10-15 stopni) daje zmianę zaledwie o 0,4-0,6 dB.

Większe znaczenie ma wpływ temperatury na układy elektroniczne punktów dostępowych. Wysoka temperatura może spowodować ograniczenie mocy nadawania przez wzmacniacze mocy (Power Amplifiers) w celu ochrony termicznej, co przekłada się na zmniejszenie zasięgu sieci. W praktyce problem ten dotyczy głównie urządzeń instalowanych na zewnątrz budynków.

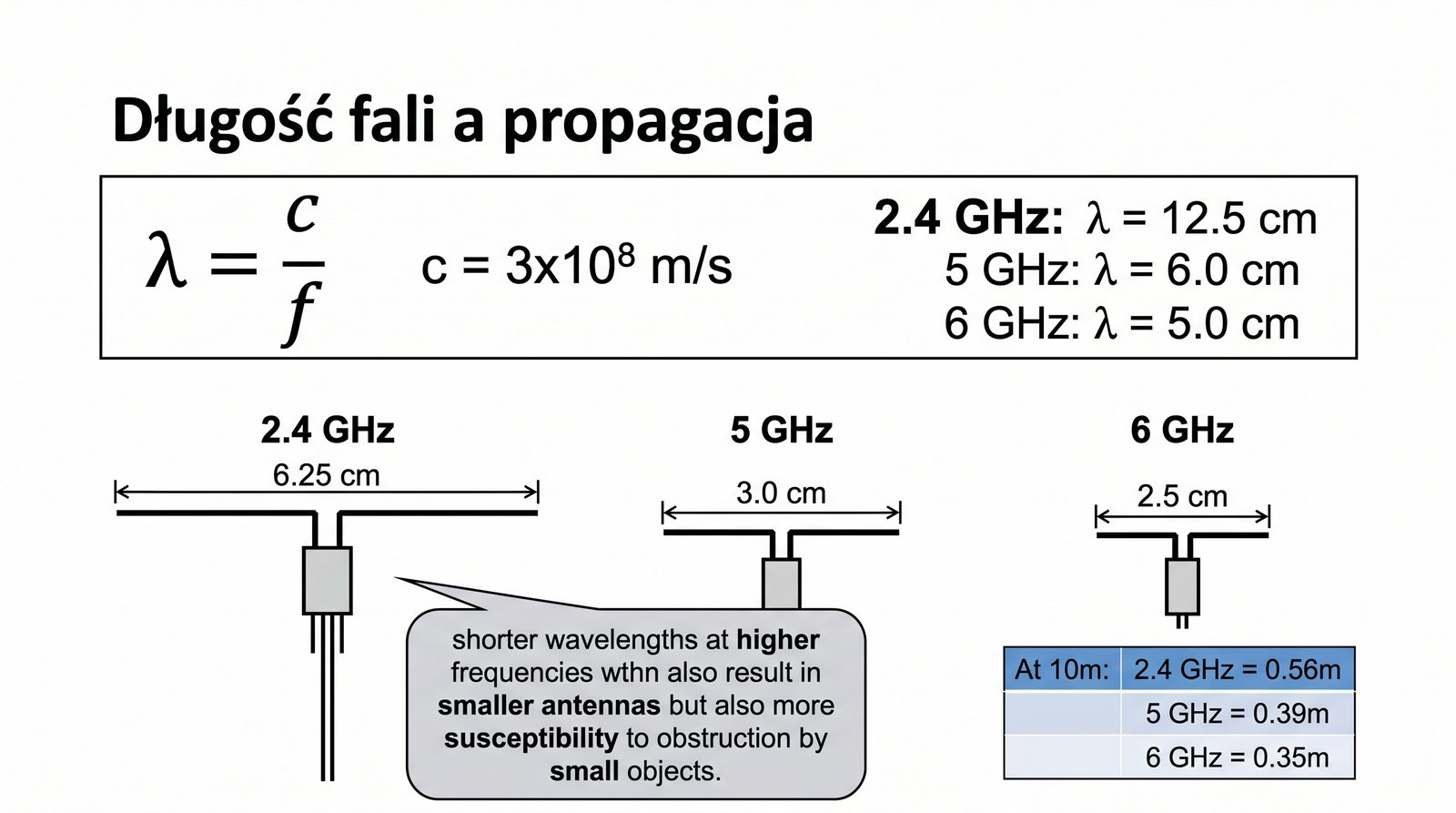

Długość fali jest jednym z podstawowych parametrów opisujących propagację fal radiowych. W przypadku pasma 2,4 GHz długość fali wynosi około 12,5 cm, dla 5 GHz jest to 6 cm, a dla 6 GHz zaledwie 5 cm. Im krótsza fala, tym silniej oddziałuje z przeszkodami i szybciej tłumie.

Długość fali ma również wpływ na dobór anten. Anteny dla pasma 2,4 GHz są większe niż dla 5 GHz, co wynika wprost z zależności między długością fali a rozmiarem elementu promieniującego. W praktyce oznacza to, że antena o tym samym zysku będzie fizycznie mniejsza dla wyższego pasma.

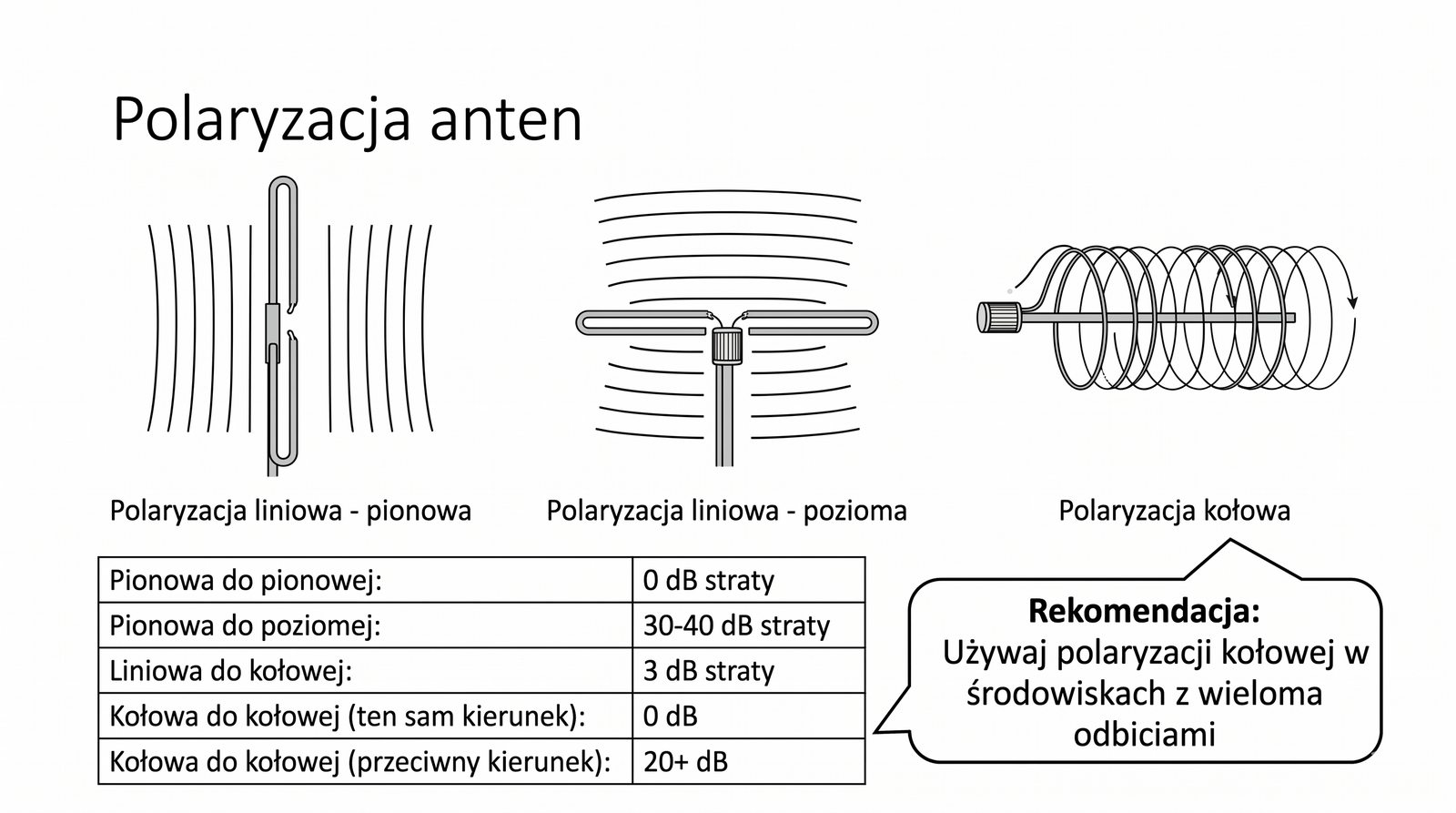

Polaryzacja fali elektromagnetycznej jest często pomijanym, ale ważnym aspektem projektowania sieci WLAN. Większość punktów dostępowych i klientów używa polaryzacji pionowej, co oznacza, że anteny powinny być ustawione w tej samej płaszczyźnie, aby zapewnić maksymalną efektywność transmisji.

Strata polaryzacyjna powstaje, gdy nadajnik i odbiornik używają różnych polaryzacji. W skrajnym przypadku (polaryzacja pionowa vs pozioma) strata może wynieść nawet 20-30 dB. W praktyce, w warunkach wewnątrz budynków, wielokrotne odbicia od ścian częściowo losują polaryzację, co łagodzi skutki niezgodności.

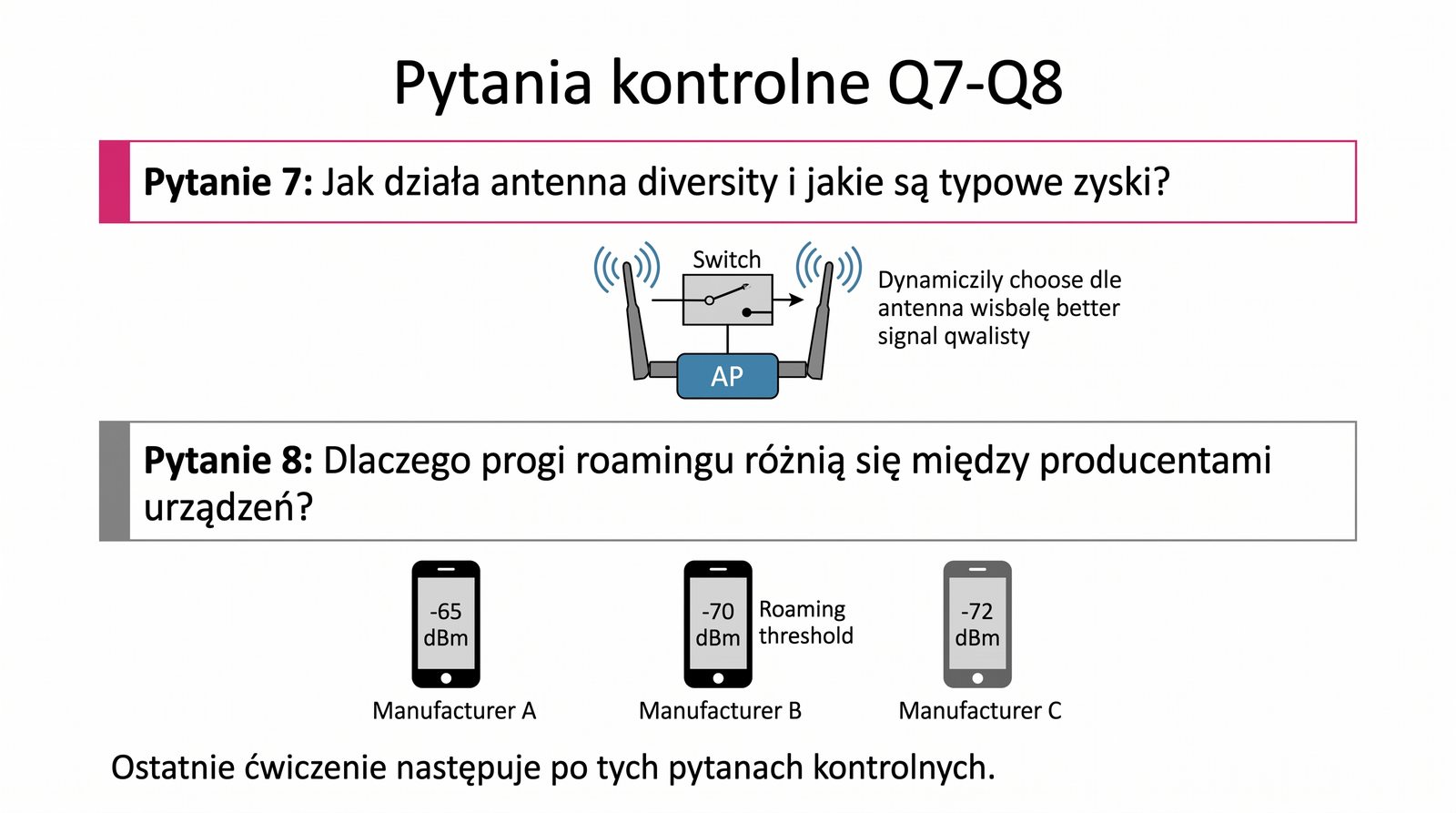

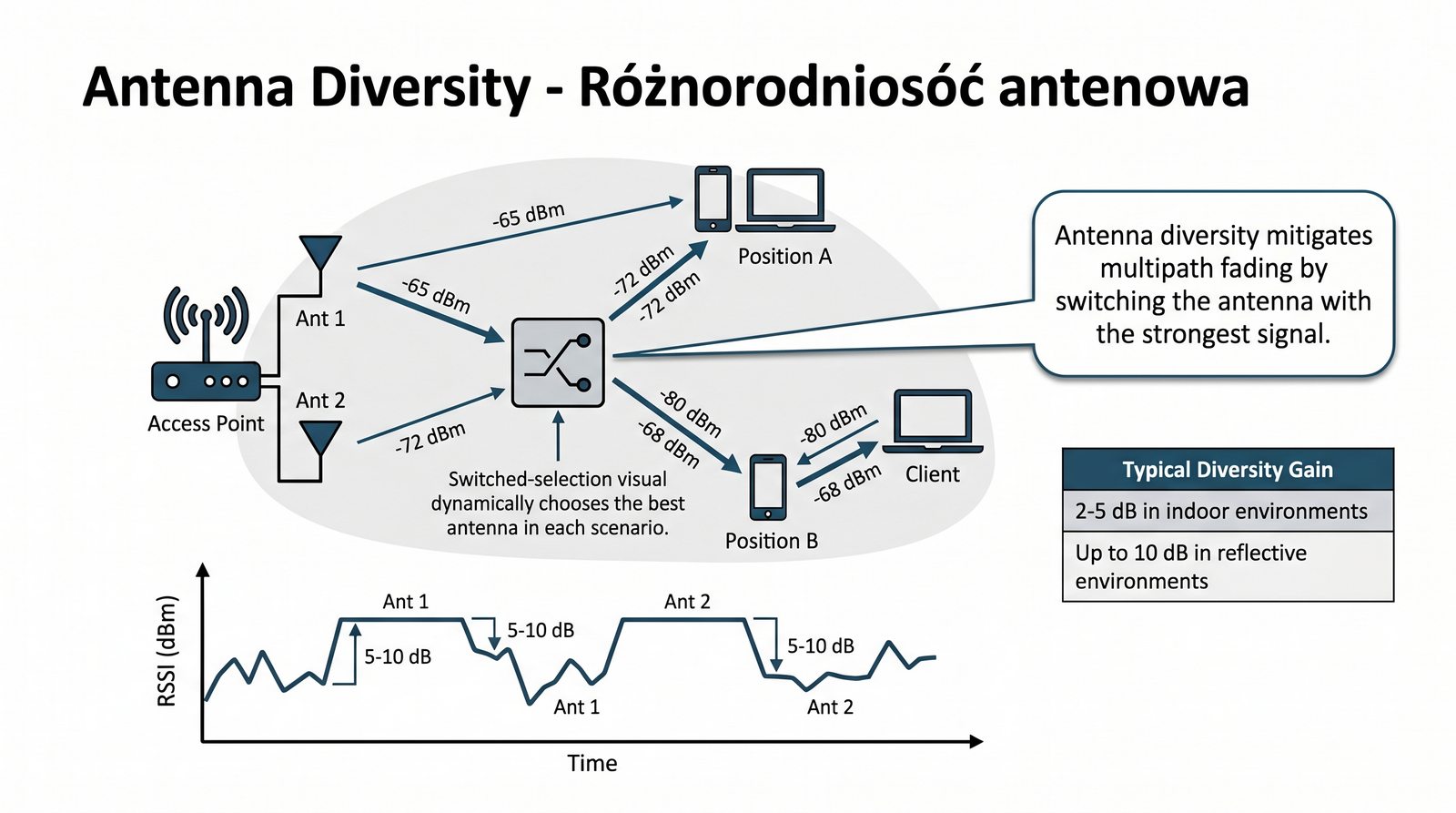

Antenna Diversity to technika stosowana w celu poprawy niezawodności odbioru w trudnych warunkach propagacyjnych. Polega na wyborze anteny o najlepszym stosunku sygnału do szumu spośród dwóch lub więcej dostępnych anten. Mechanizm ten działa automatycznie i jest przezroczysty dla użytkownika.

W wielu domowych routerach Wi-Fi spotyka się dwie anteny, ale tylko jeden strumień transmisyjny (SISO). Druga antena pełni funkcję diversity, co oznacza, że w danym momencie aktywna jest tylko jedna antena - ta, która zapewnia lepszy odbiór. Skoki mocy sygnału o 5-10 dB obserwowane w pomiarach mogą być właśnie wynikiem przełączania anten przez mechanizm diversity.

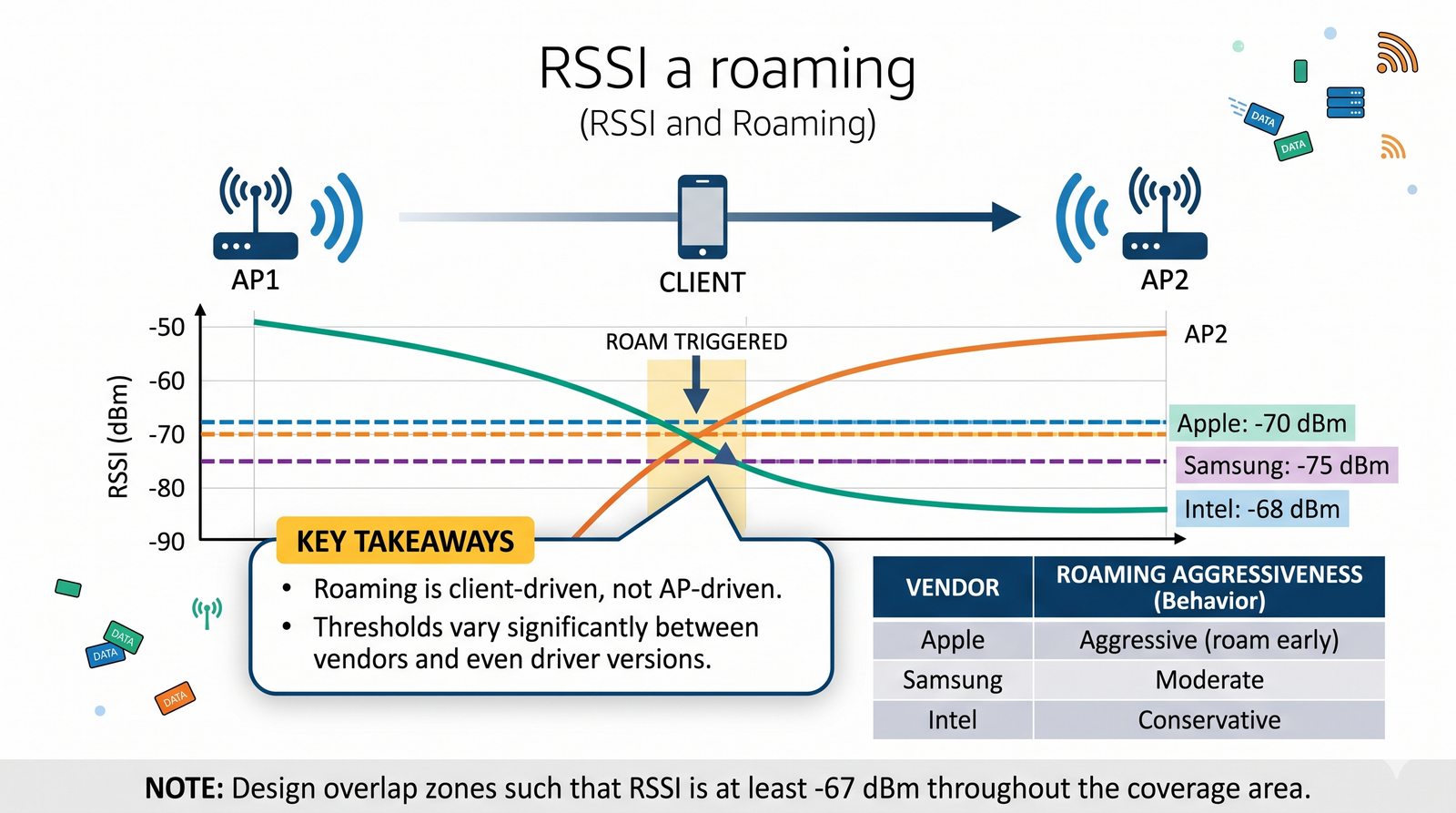

Roaming między punktami dostępowymi jest procesem, w którym klient Wi-Fi przełącza się z jednego punktu dostępowego na inny w miarę przemieszczania się. Decyzja o roamingu podejmowana jest przez klienta na podstawie RSSI, a nie dBm, ponieważ RSSI jest wartością dostępną bezpośrednio ze sterownika karty.

Różni producenci klientów Wi-Fi stosują różne progi roamingu. Na przykład urządzenia Apple rozpoczynają poszukiwanie innego punktu dostępowego przy -70 dBm i wykonują roaming przy -75 dBm, podczas gdy karty Intel mogą zwlekać aż do -65 dBm. Te różnice powodują, że na tej samej sieci różni użytkownicy mogą mieć zupełnie inne doświadczenia.

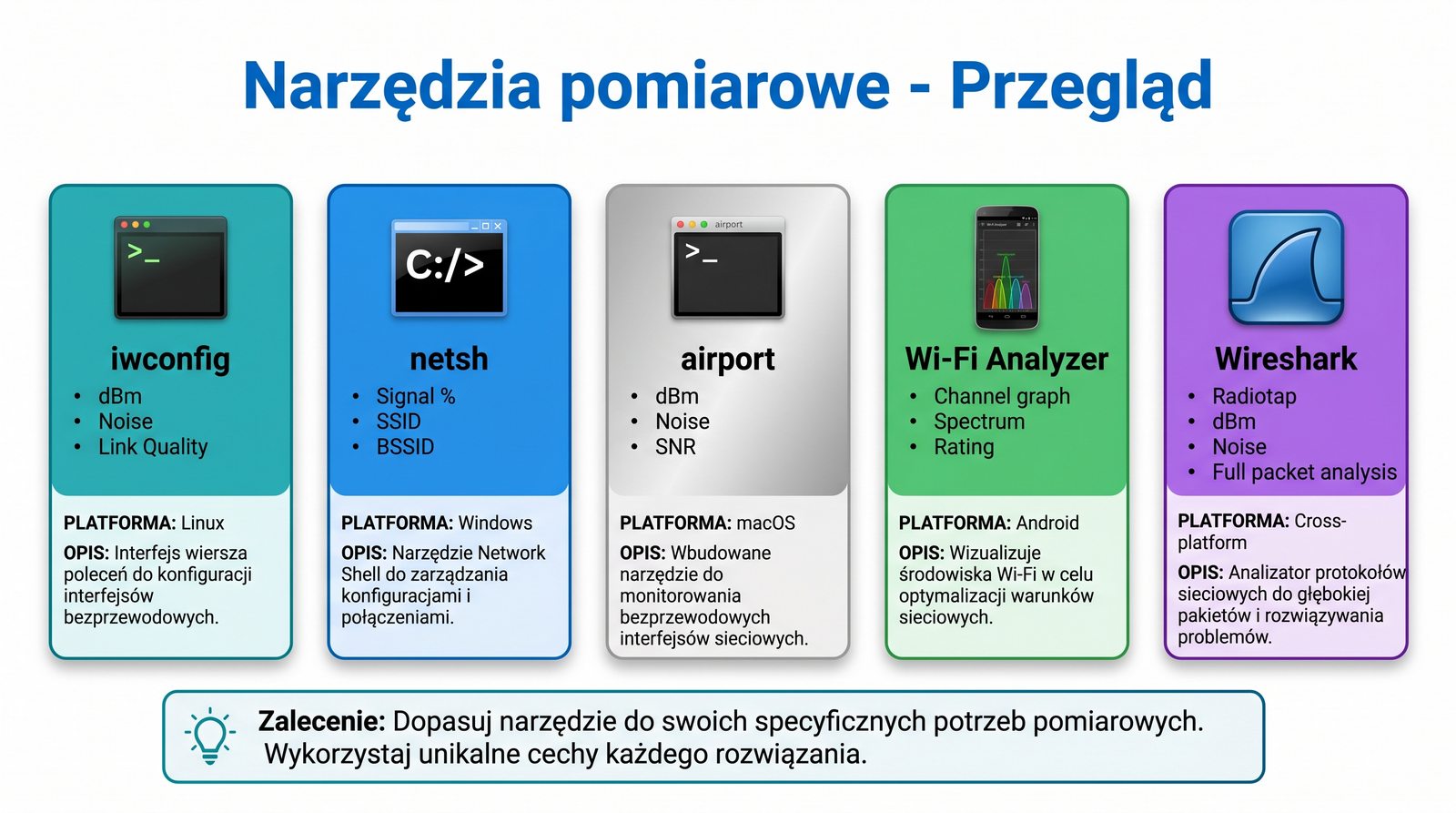

Przegląd narzędzi pomiarowych pokazuje bogactwo dostępnych opcji, od prostych narzędzi wiersza poleceń po zaawansowane profesjonalne systemy do mapowania sieci. Wybór odpowiedniego narzędzia zależy od celu pomiaru, dostępnego budżetu i wymaganego poziomu szczegółowości.

Wireshark w trybie monitor jest potężnym narzędziem do analizy ruchu 802.11, umożliwiającym nie tylko odczyt wartości dBm z nagłówka radiotap, ale również analizę ramek zarządzających, pakietów probe request i response oraz szczegółów negocjacji modulacji. Ekahau HeatMapper i NetSpot umożliwiają tworzenie profesjonalnych map ciepła i raportów pokrycia.

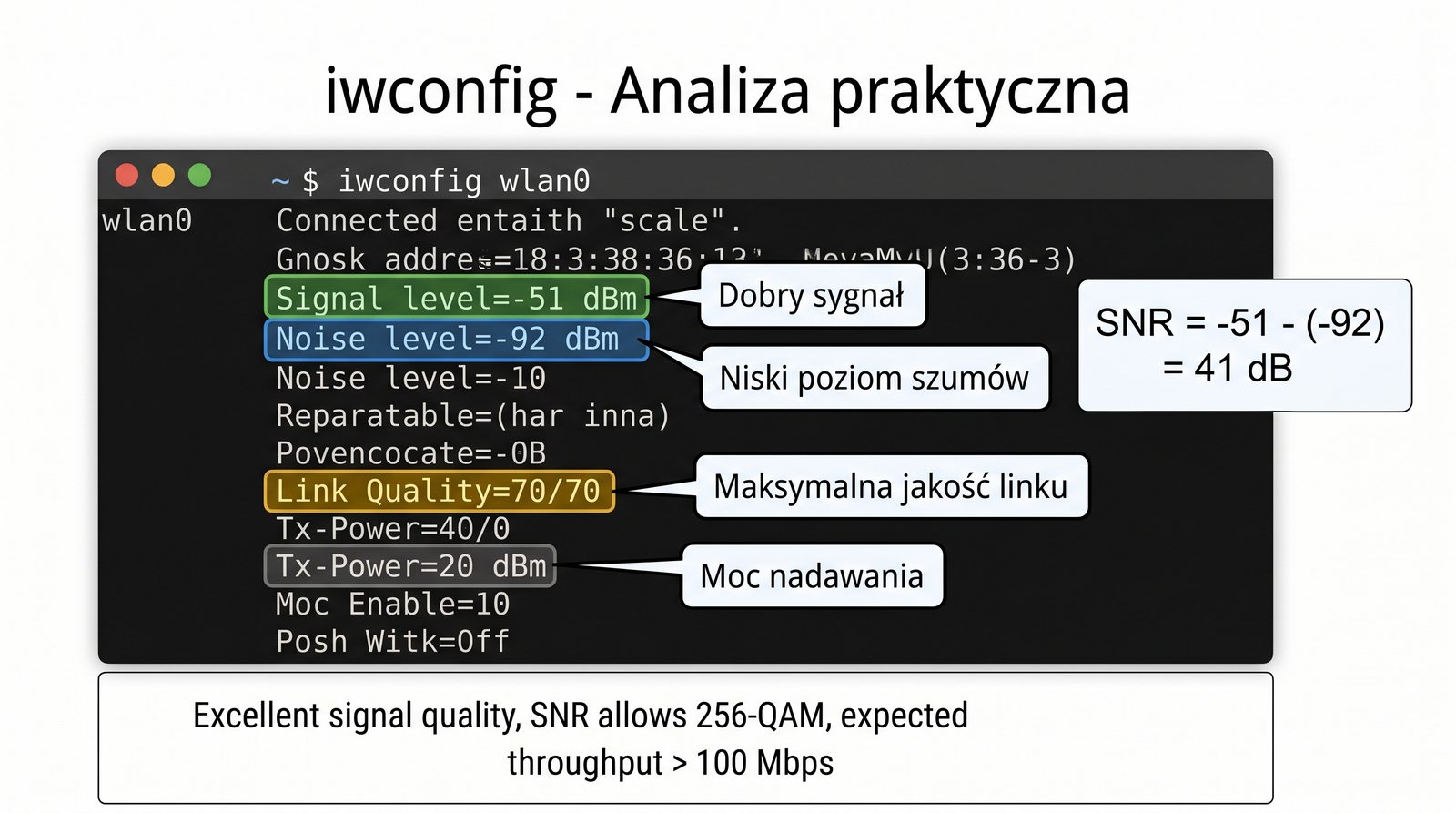

Praktyczny odczyt z iwconfig dostarcza kompleksowych informacji o bieżącym połączeniu Wi-Fi w systemie Linux. Wiersz Link Quality=67/70 oznacza, że jakość łącza jest oceniana na 67 z 70 możliwych punktów, co odpowiada około 96% - jest to wartość bardzo dobra.

Wartości Signal level i Noise level podawane są bezpośrednio w dBm, co umożliwia natychmiastowe obliczenie SNR. W przykładzie SNR = -53 - (-92) = 39 dB, co jest wartością doskonałą. Dodatkowo pole Tx-Power=20 dBm informuje o mocy nadawania karty, a Bit Rate=433.3 Mb/s o aktualnej przepustowości.

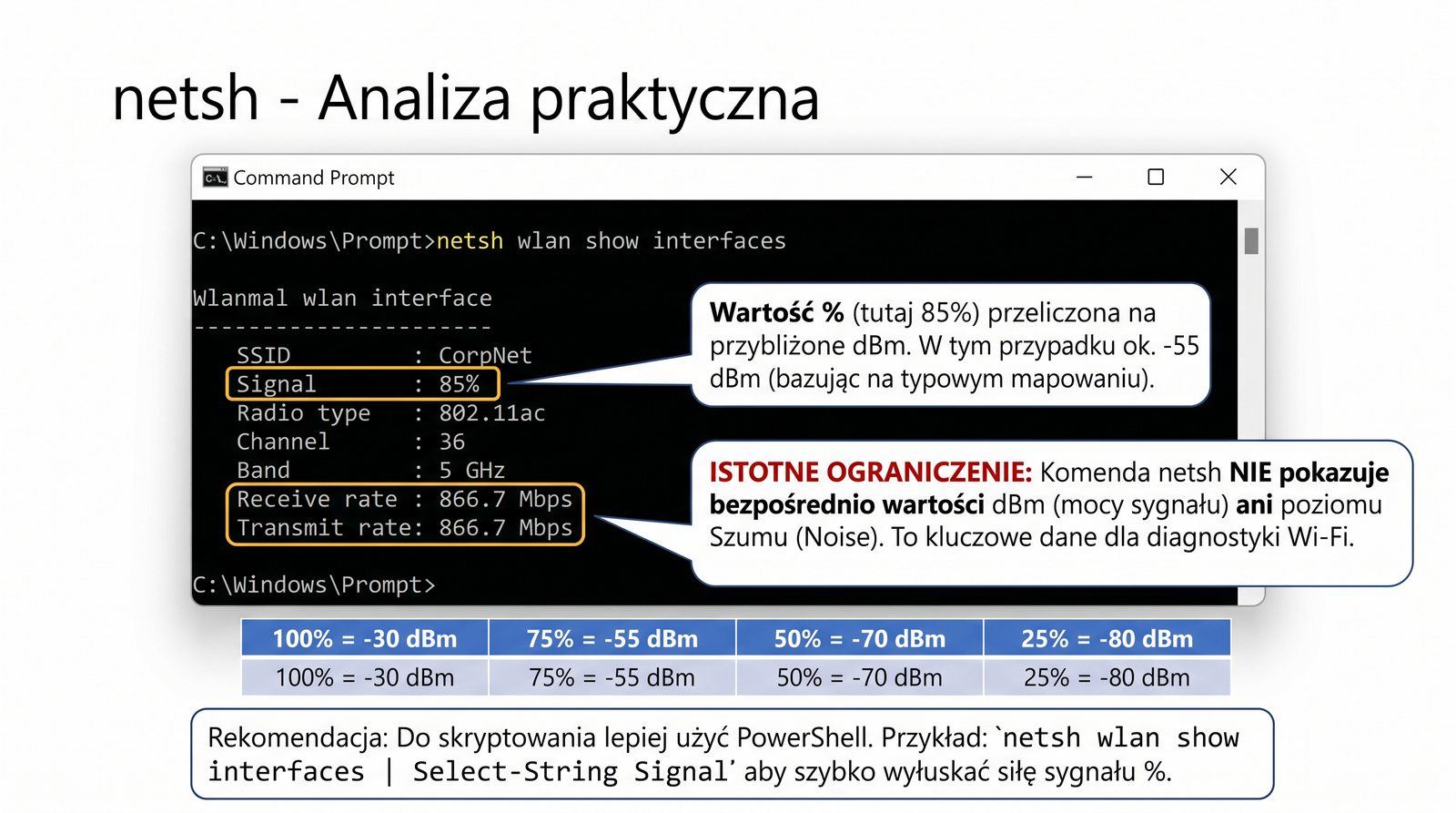

Praktyczny odczyt w systemie Windows z użyciem netsh wlan show interfaces pokazuje, że Microsoft nie udostępnia bezpośrednio wartości dBm ani Noise Floor w standardowych narzędziach systemowych. Zamiast tego prezentowany jest procent sygnału (85% w przykładzie), który jest wartością wynikającą z mapowania RSSI na skalę procentową.

Aby uzyskać wartości dBm w Windows, należy skorzystać z dodatkowych narzędzi, takich jak Wireshark (tryb monitor) lub dedykowane oprogramowanie producenta karty Wi-Fi. Niektóre sterowniki kart udostępniają wartości dBm przez interfejs WMI, ale wymaga to pisania własnych skryptów lub użycia specjalistycznego oprogramowania.

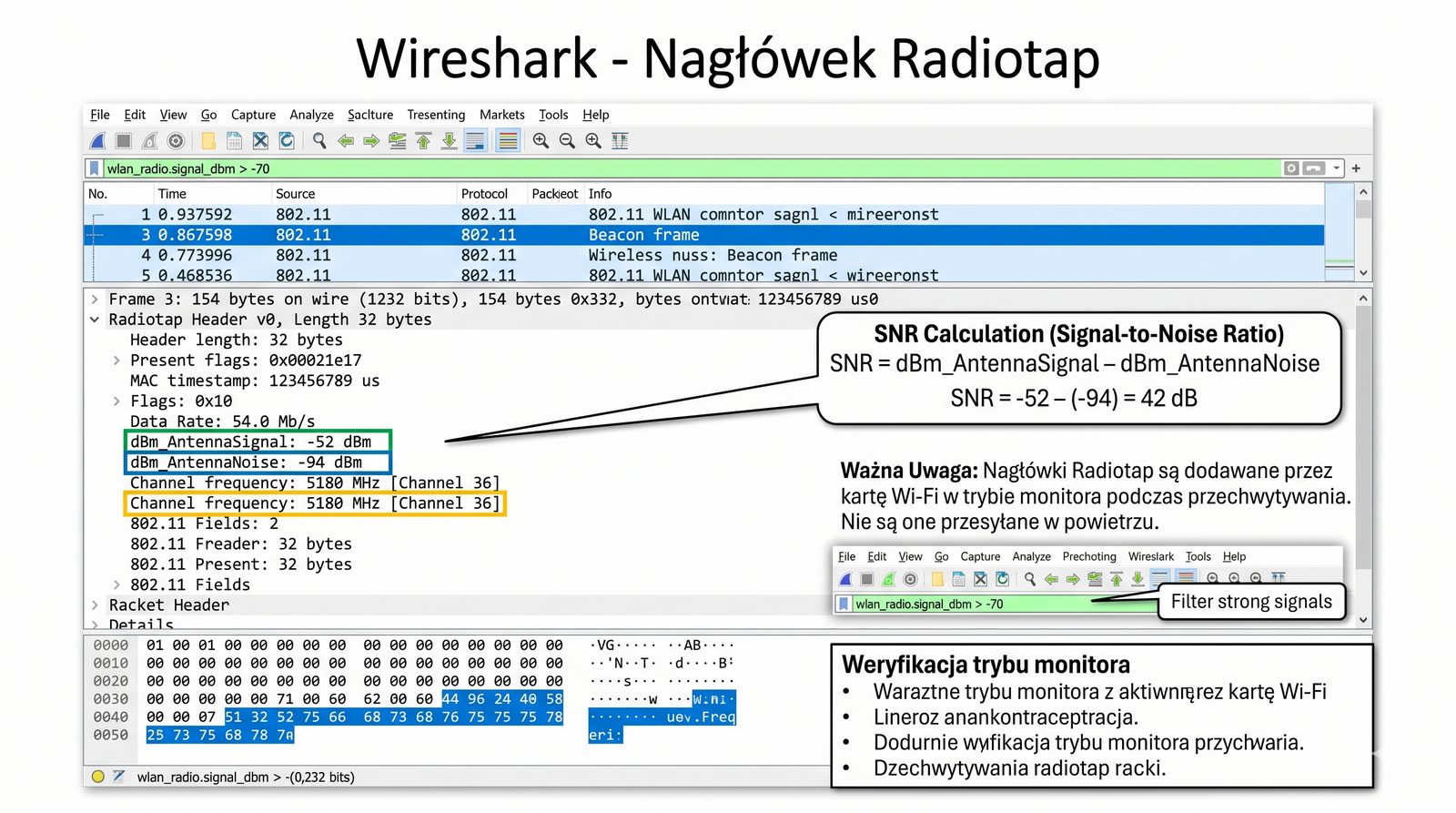

Wireshark w trybie monitor to zaawansowane narzędzie umożliwiające przechwytywanie ramek 802.11 wraz z metadanymi radiowymi zawartymi w nagłówku radiotap. Nagłówek ten jest dodawany przez sterownik karty Wi-Fi podczas przechwytywania i zawiera takie informacje, jak moc sygnału, poziom szumu, częstotliwość i modulacja.

Filtr wlaszajny w Wireshark pozwala na wyświetlenie tylko pakietów spełniających określone kryteria dotyczące mocy sygnału. Na przykład wyrażenie wlan_radio.signal_dbm < -70 pokaże tylko ramki odebrane z sygnałem słabszym niż -70 dBm, co jest przydatne przy identyfikacji obszarów o słabym pokryciu.

Analiza stabilności sygnału w czasie jest niezbędna do odróżnienia tymczasowych wahań od trwałych problemów z pokryciem. Pojedynczy pomiar może dawać mylący obraz, szczególnie w środowiskach z dużą liczbą odbić i interferencji. Dlatego profesjonalne narzędzia pomiarowe zbierają próbki przez dłuższy czas i obliczają statystyki.

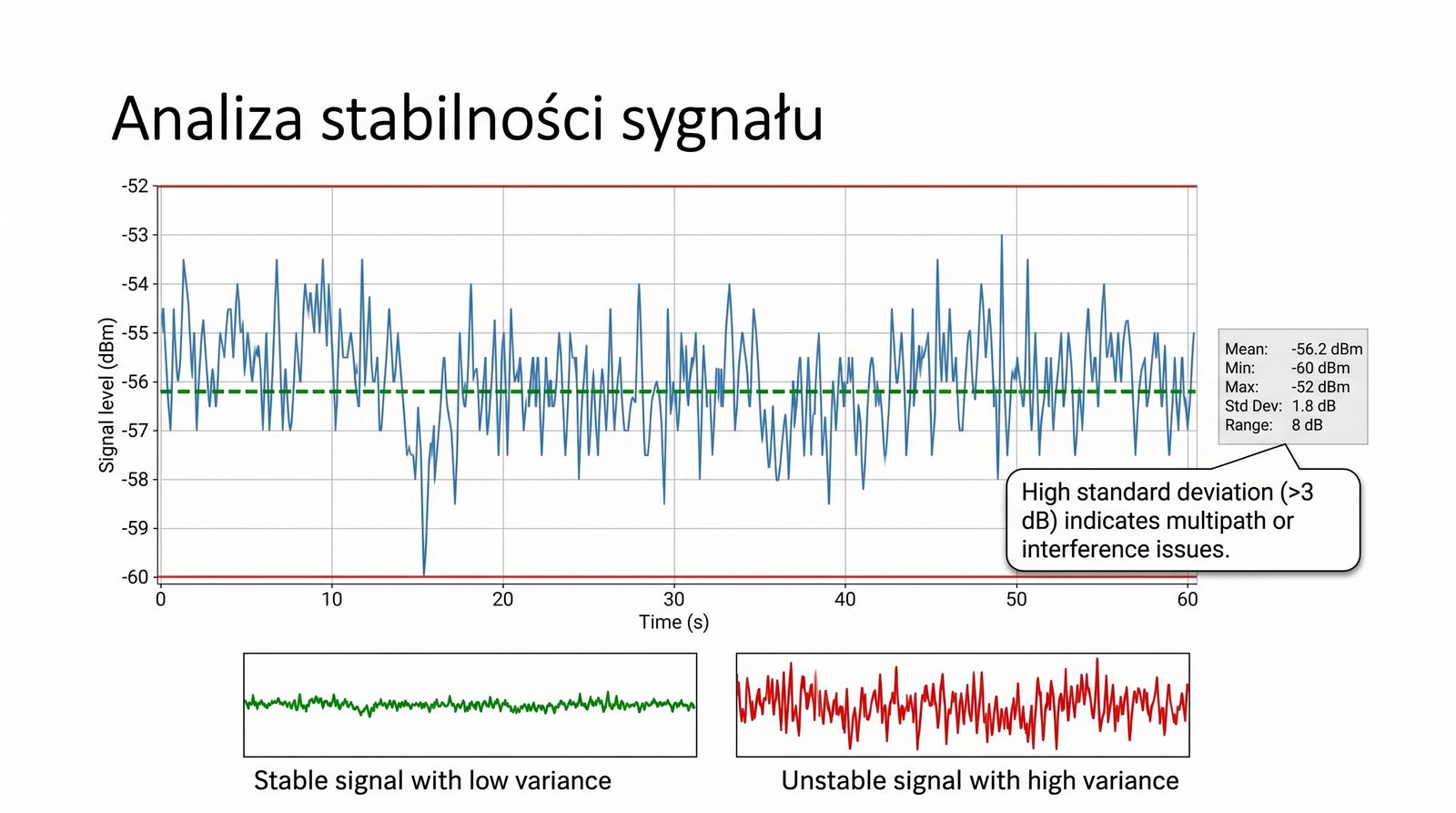

Odchylenie standardowe mocy sygnału jest dobrym wskaźnikiem stabilności połączenia. Sygnał o średniej -55 dBm z odchyleniem standardowym +/-3 dB jest uznawany za stabilny, podczas gdy ten sam średni poziom z odchyleniem +/-12 dB wskazuje na poważne problemy z wielodrogowością lub przełączaniem anten.

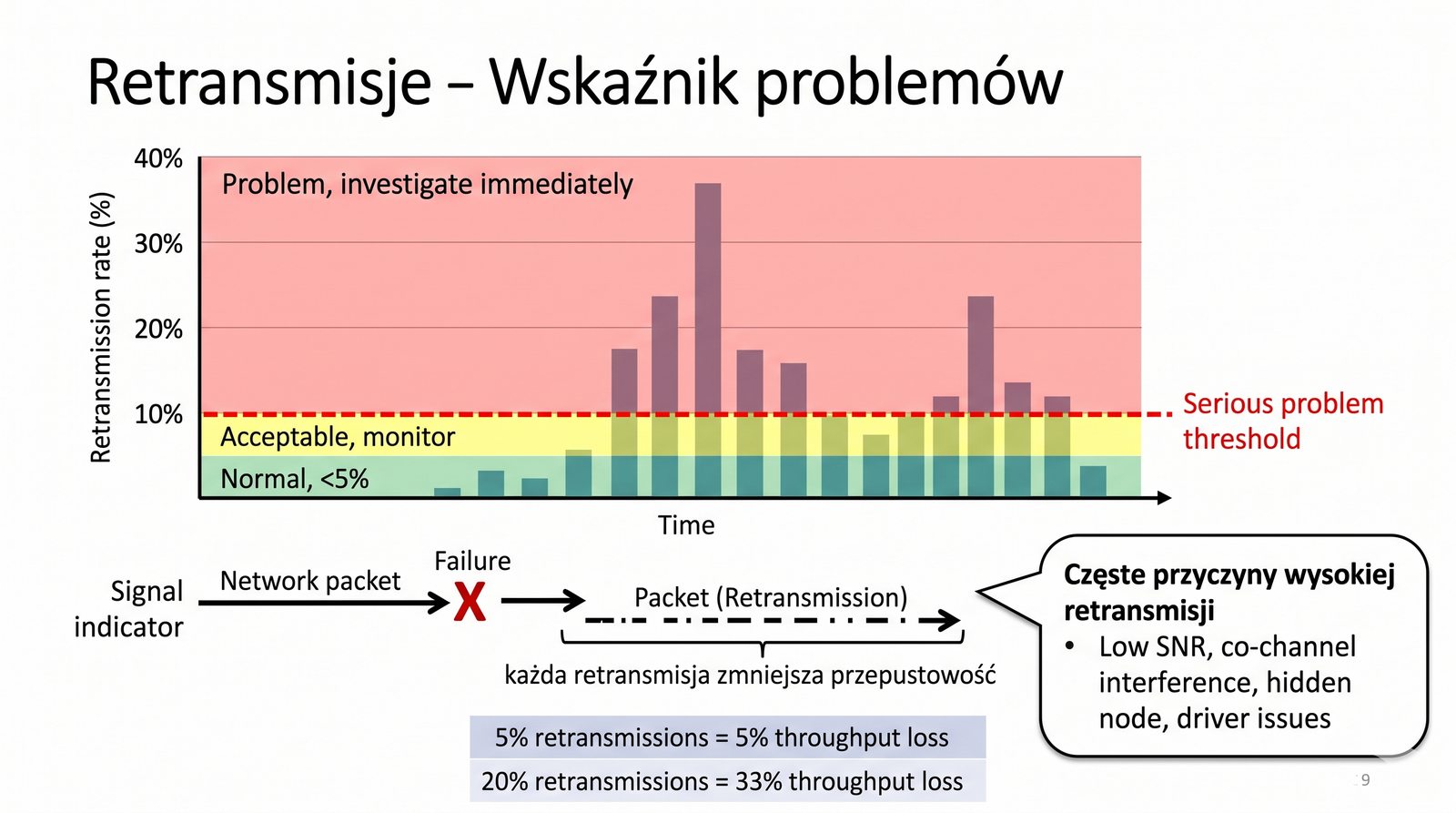

Retransmisje są naturalnym mechanizmem w sieciach bezprzewodowych, służącym do zapewnienia niezawodności transmisji. Jednak gdy ich liczba przekracza 10% wszystkich transmitowanych ramek, świadczy to o poważnym problemie z jakością łącza. Wysoki wskaźnik retransmisji jest często pierwszym objawem problemów, zanim staną się one odczuwalne dla użytkowników.

Pole Tx excessive retries w iwconfig pokazuje liczbę ramek, które zostały odrzucone po wyczerpaniu maksymalnej liczby prób retransmisji. W Wireshark filtr wlan.fc.retry == 1 wyświetla wszystkie ramki będące retransmisjami. Analiza retransmisji w podziale na poszczególne punkty dostępowe lub klientów pozwala szybko zlokalizować problematyczne obszary sieci.

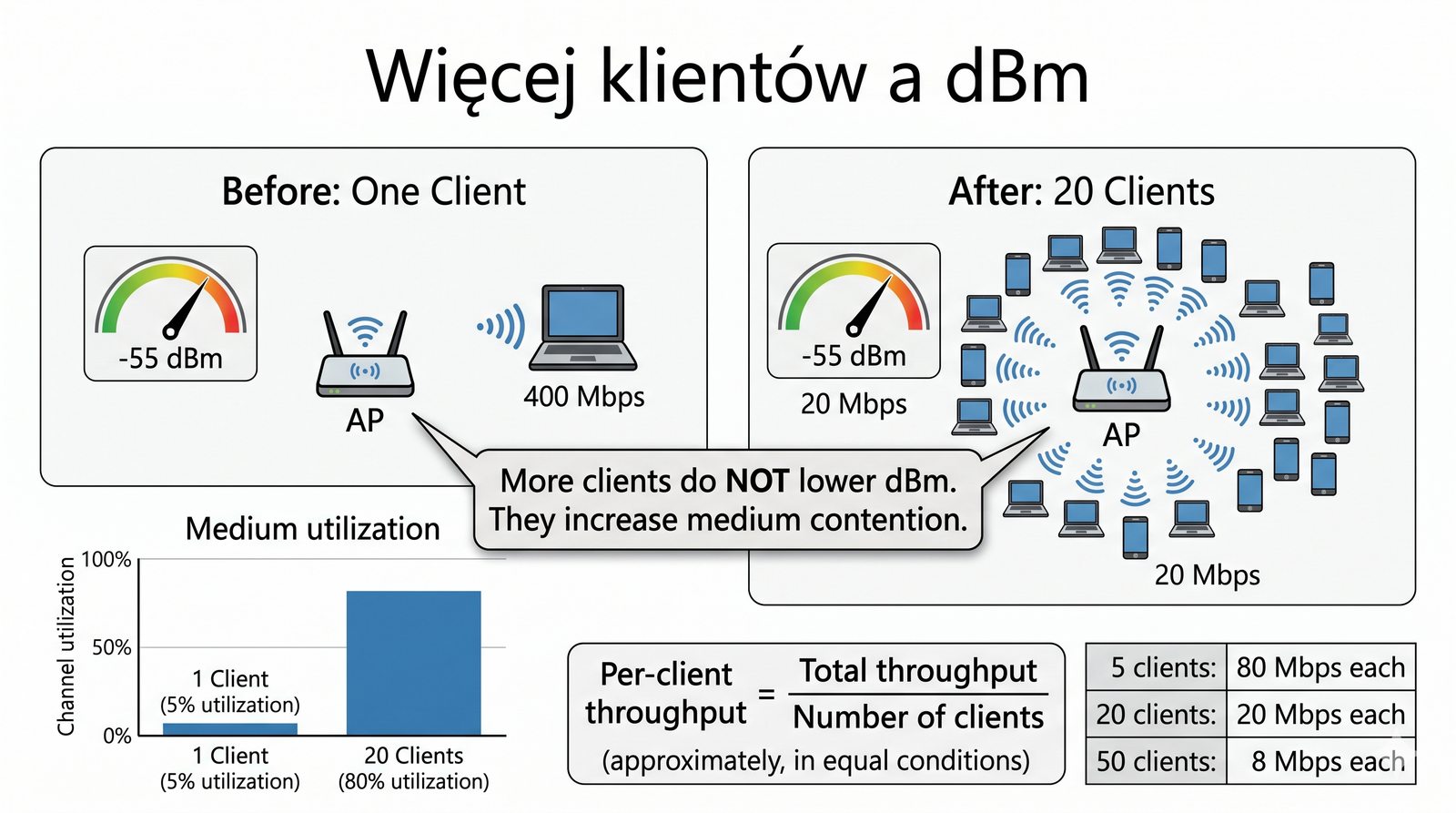

Wpływ liczby klientów na pomiary jest często błędnie interpretowany. Sama liczba klientów nie zmienia mocy sygnału w dBm, ale ma istotny wpływ na dostępność medium transmisyjnego. W miarę wzrostu liczby klientów rośnie czas oczekiwania na dostęp do kanału (CSMA/CA), co zwiększa opóźnienia i zmniejsza przepustowość dla każdego z nich.

Interferencje między klientami również rosną wraz z ich liczbą, ponieważ każdy klient transmitujący dane staje się źródłem zakłóceń dla innych urządzeń. Dlatego przy pomiarach wydajności sieci WLAN należy uwzględniać różne scenariusze obciążenia, testując sieć zarówno w godzinach małego, jak i dużego ruchu.

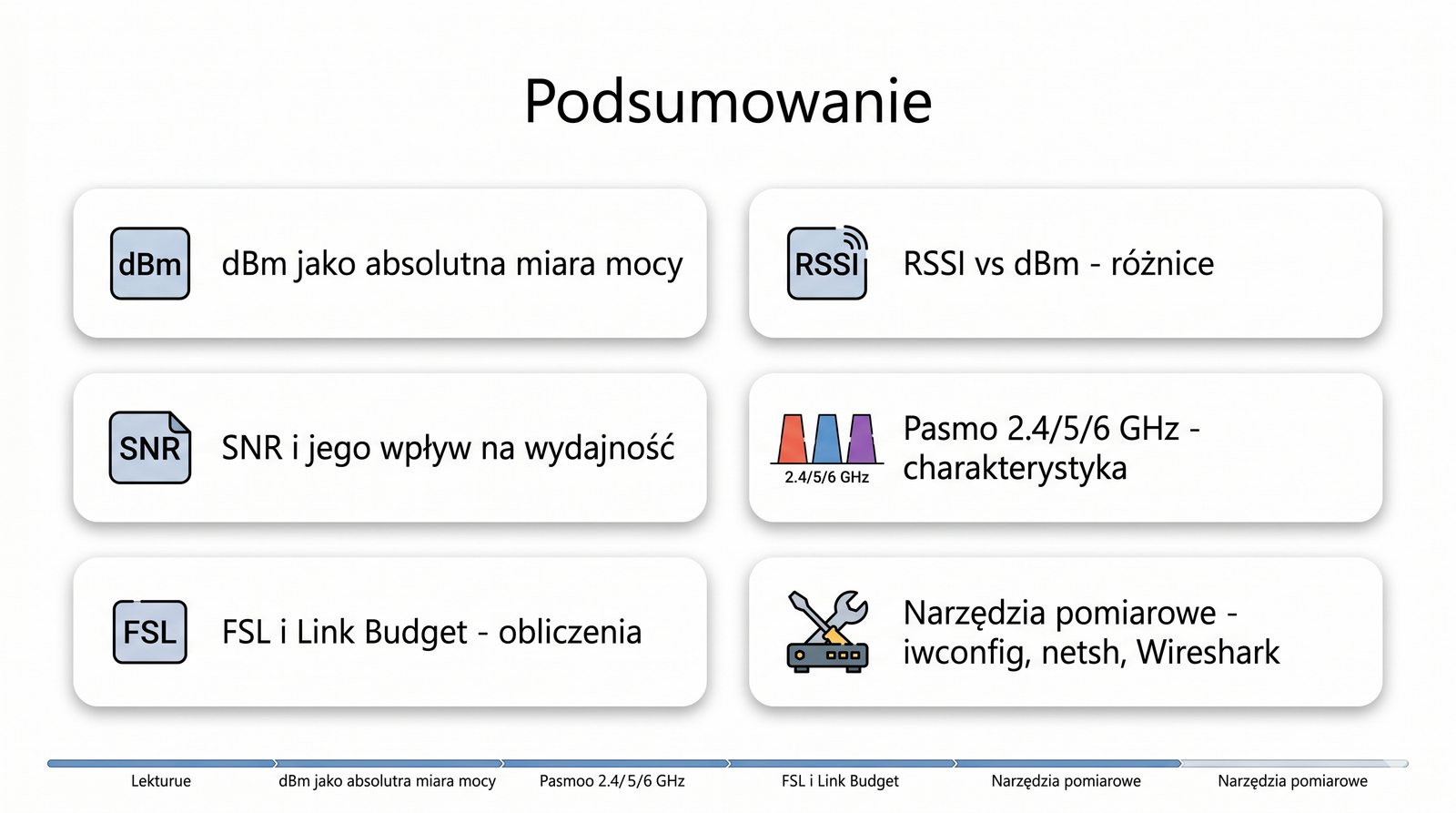

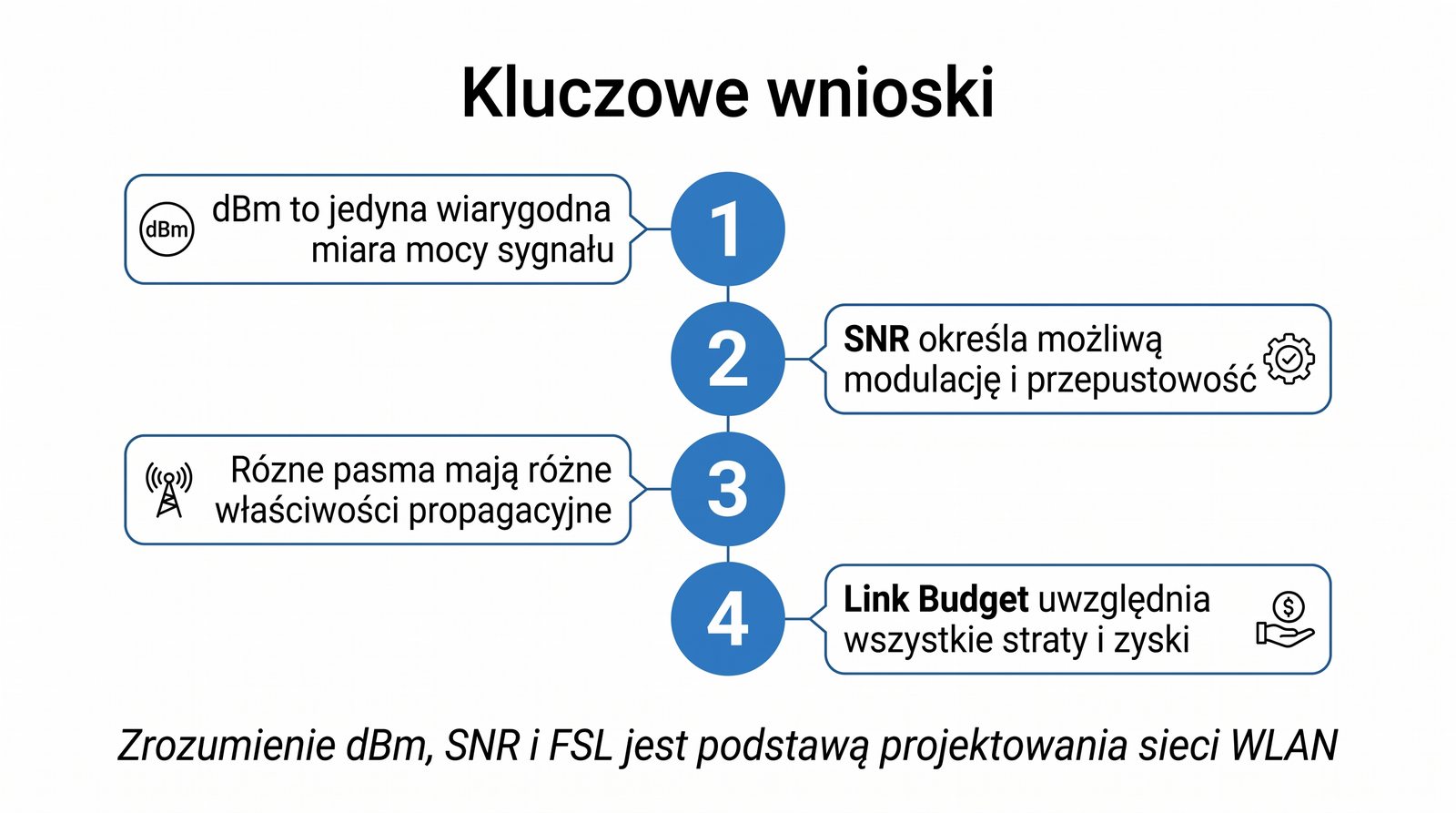

Podsumowanie pierwszej części materiału przypomina najważniejsze koncepcje dotyczące pomiarów mocy sygnału w sieciach WLAN. Znajomość definicji dBm, RSSI, SNR i Noise Floor jest fundamentem, na którym opiera się cała wiedza o pomiarach sieci bezprzewodowych. Każdy z tych parametrów dostarcza innych informacji o stanie łącza.

Przypomnienie charakterystyki pasm 2,4 GHz, 5 GHz i 6 GHz pokazuje, jak ważny jest wybór odpowiedniego pasma dla konkretnego zastosowania. Zarządzanie siecią WLAN wymaga zrozumienia kompromisu między zasięgiem a przepustowością oraz umiejętności doboru pasma i kanału do aktualnych warunków.

Drugie podsumowanie zawiera kluczowe fakty i wzory, które są niezbędne w codziennej pracy z sieciami WLAN. Zasada +6 dB strat co dwukrotny wzrost odległości (w wolnej przestrzeni) pozwala na szybkie szacowanie zasięgu. Znajomość tłumienia materiałów jest niezbędna przy planowaniu rozmieszczenia punktów dostępowych.

Regulacje dotyczące EIRP w Europie, mechanizmy Rate Adaptation i DFS oraz zjawiska multipath i polaryzacji to elementy, które odróżniają profesjonalne projektowanie sieci WLAN od amatorskiego "ustaw i zapomnij". Zrozumienie tych koncepcji pozwala na świadome projektowanie i diagnozowanie sieci bezprzewodowych.

Pytania kontrolne w części pierwszej mają na celu sprawdzenie zrozumienia podstawowych różnic między dB a dBm oraz definicji i obliczania SNR. Odpowiedzi na te pytania wymagają nie tylko pamięciowego opanowania definicji, ale przede wszystkim umiejętności ich praktycznego zastosowania.

Różnica między dB a dBm jest często mylona przez początkujących inżynierów sieciowych. dB jest jednostką względną (stosunek), a dBm bezwzględną (moc odniesiona do 1 mW). W obliczeniach budżetu łącza operuje się głównie na dBm, dodając i odejmując wartości w dB tam, gdzie występują straty lub zyski.

Kolejne pytania kontrolne dotyczą RSSI i Noise Floor, czyli dwóch parametrów, które są często źle rozumiane. Pytanie o porównywalność RSSI między różnymi kartami Wi-Fi jest kluczowe - odpowiedź brzmi, że RSSI nie jest skalibrowane i zależy od producenta układu, więc nie można go porównywać między różnymi urządzeniami.

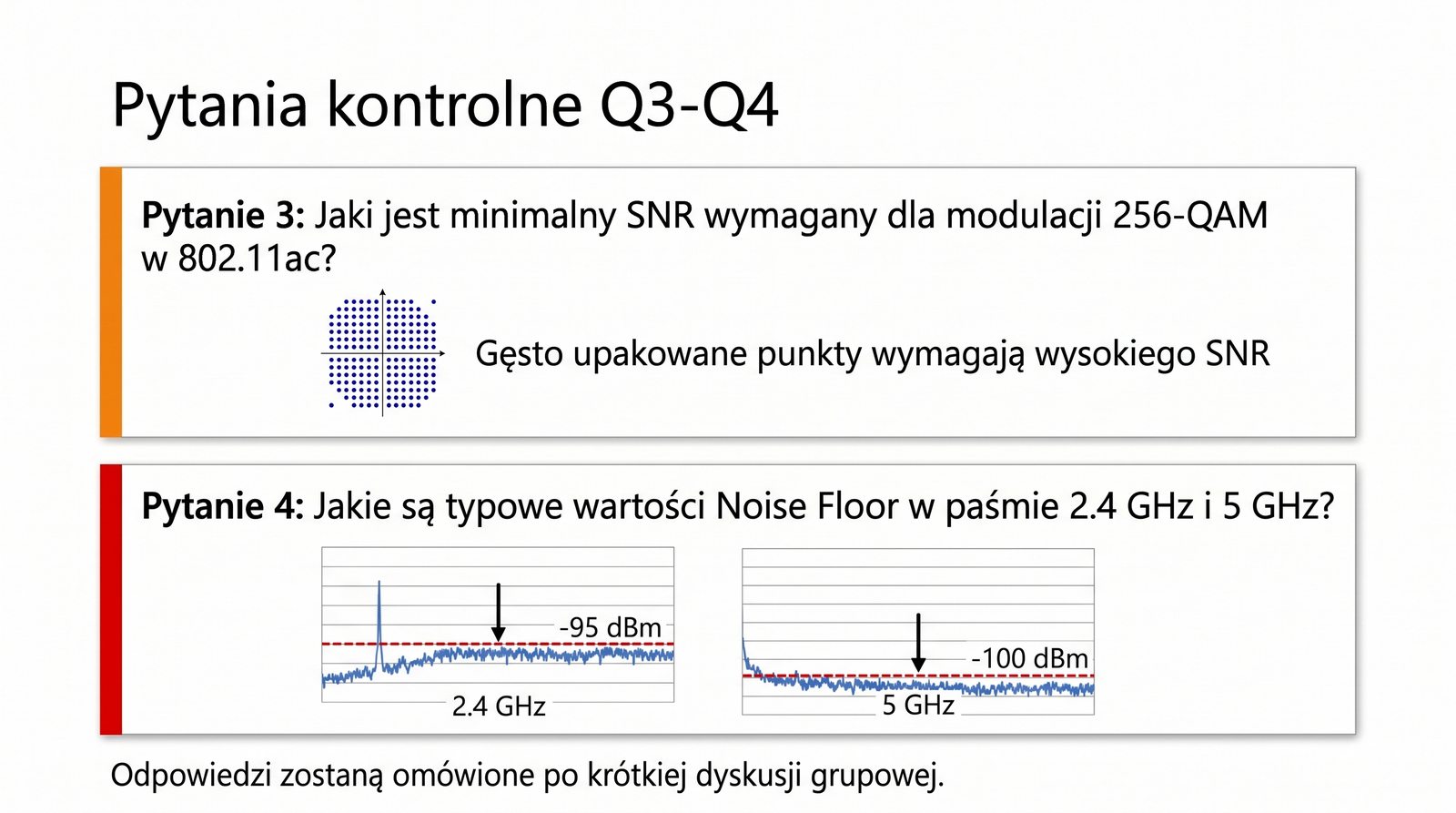

Pytanie o typowy Noise Floor w czystym środowisku (-95 do -100 dBm) i w biurze (-85 do -90 dBm) sprawdza zrozumienie wpływu otoczenia na jakość transmisji. Wartość Noise Floor powyżej -85 dBm jest alarmująca i wskazuje na silnie zaszumione środowisko, w którym trudno o stabilną transmisję nawet przy silnym sygnale.

Trzecia seria pytań kontrolnych dotyczy wyboru pasma dla różnych zastosowań oraz definicji FSL. Wybór pasma 5 GHz lub 6 GHz dla aplikacji wymagających niskiego opóźnienia i wysokiej przepustowości jest prawidłową odpowiedzią, ponieważ pasmo 2,4 GHz ma ograniczoną liczbę kanałów i jest podatne na interferencje.

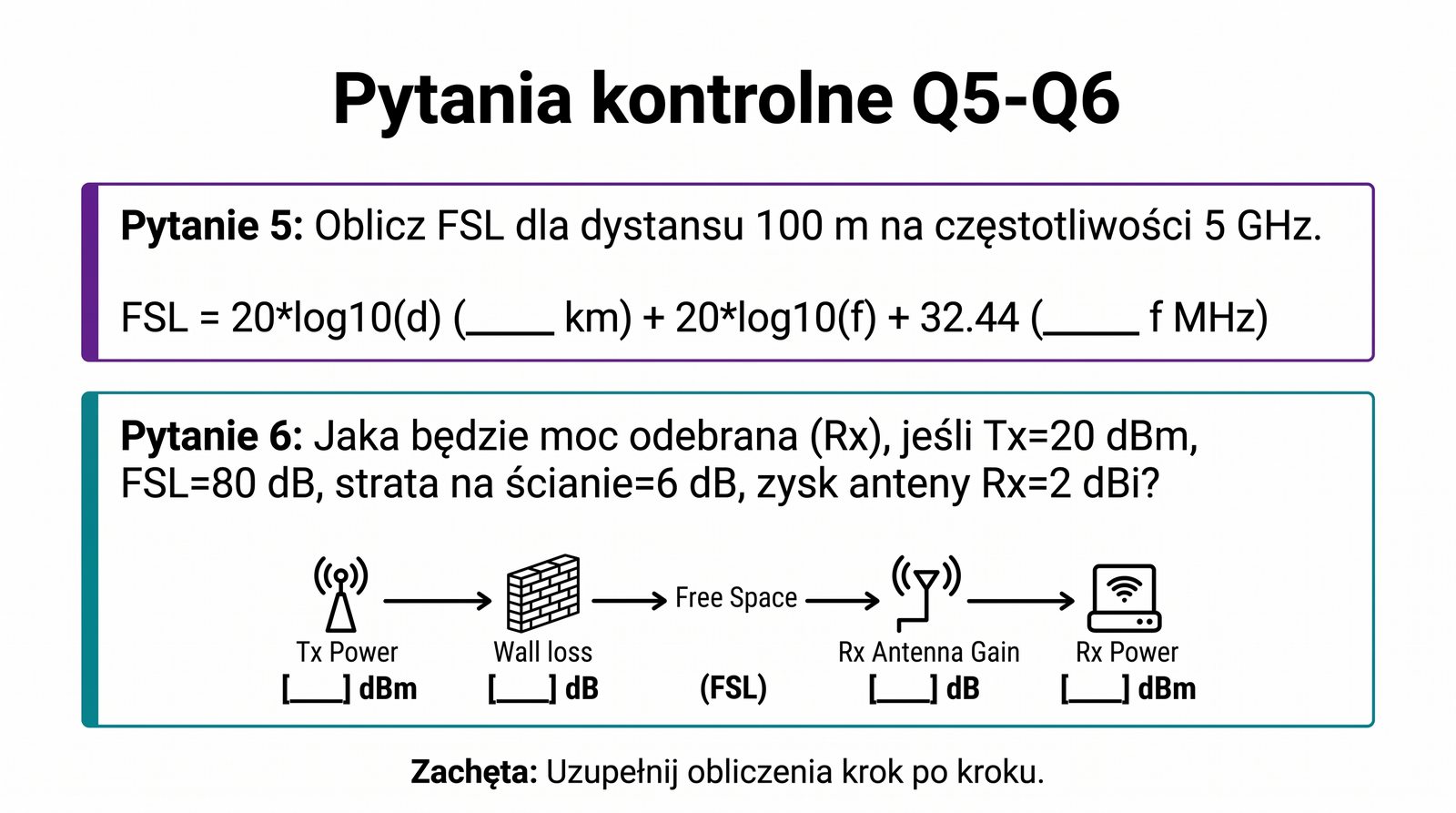

Pytanie o FSL sprawdza zrozumienie modelu strat w wolnej przestrzeni. FSL rośnie z kwadratem odległości i kwadratem częstotliwości, co oznacza, że podwojenie odległości lub częstotliwości powoduje wzrost strat o 6 dB. Ten prosty wzór jest niezwykle przydatny w szybkich obliczeniach szacunkowych na miejscu instalacji.

Ostatnia seria pytań kontrolnych obejmuje regulacje EIRP w Europie oraz mechanizm DFS. Limit 20 dBm (100 mW) dla pasma 2,4 GHz jest wartością, którą każdy projektant sieci WLAN powinien znać. Przekroczenie tego limitu jest nie tylko nielegalne, ale także szkodliwe dla sąsiednich sieci.

Mechanizm DFS (Dynamic Frequency Selection) jest ważnym elementem regulacji dostępu do pasma 5 GHz. Wymóg nasłuchiwania przez 60 sekund przed nadawaniem na kanale DFS oraz obowiązek opuszczenia kanału w ciągu 10 sekund po wykryciu radaru to kluczowe informacje dla każdego inżyniera sieciowego pracującego z sieciami WLAN.

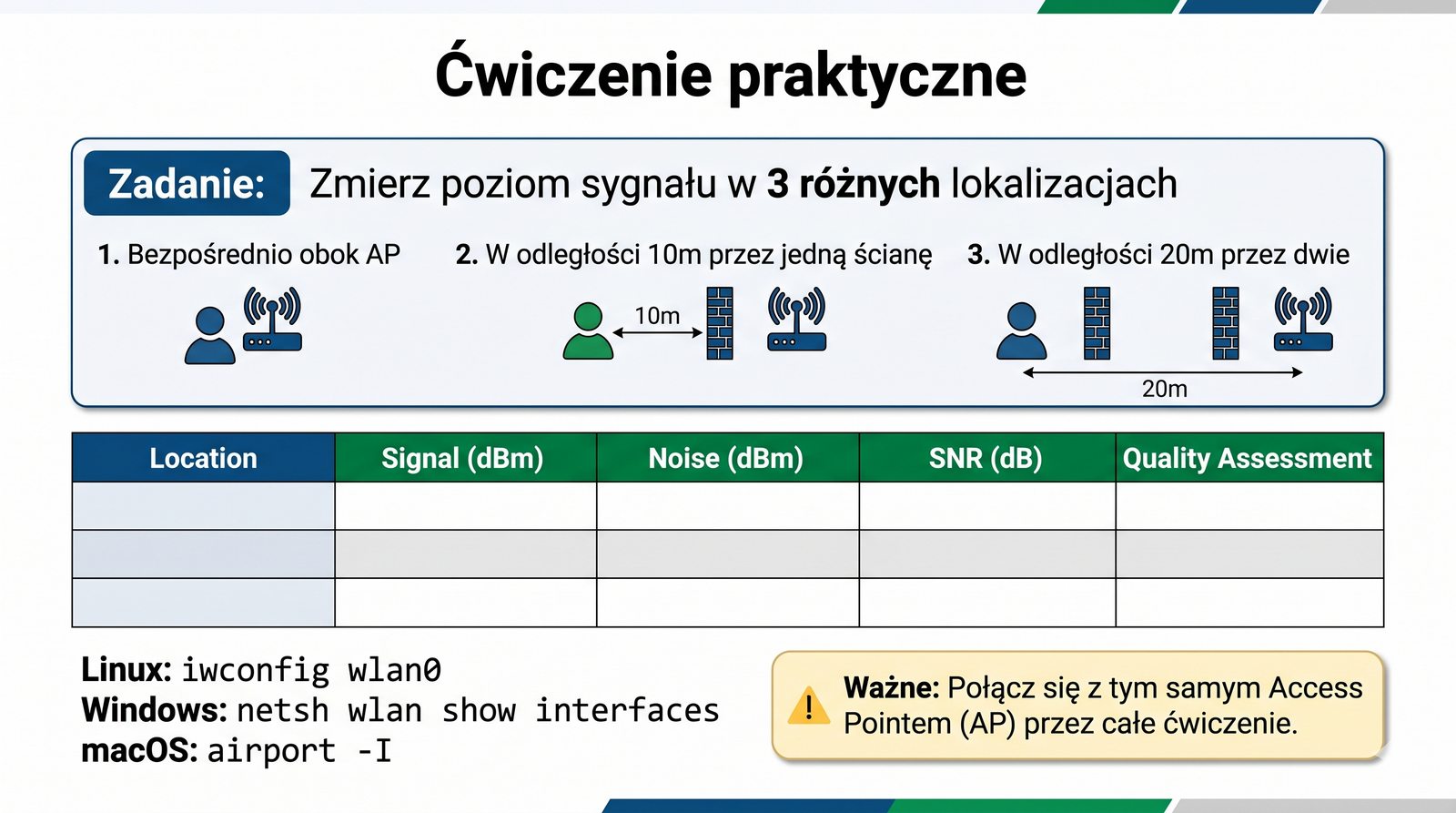

Zadanie praktyczne zachęca do samodzielnego wykonania pomiarów własnej sieci Wi-Fi, co jest najlepszym sposobem na utrwalenie wiedzy teoretycznej. Wykonanie pomiarów przed i po oddaleniu się od punktu dostępowego pozwala zaobserwować w praktyce, jak zmienia się moc sygnału z odległością.

Sprawdzenie Noise Floor w obu pasmach (2,4 GHz i 5 GHz) za pomocą aplikacji Wi-Fi Analyzer na telefonie z systemem Android dostarczy praktycznego doświadczenia w analizie widma. Obliczenie własnego SNR i sprawdzenie, które kanały są zajęte przez sąsiadów, to umiejętności niezbędne każdemu administratorowi sieci.

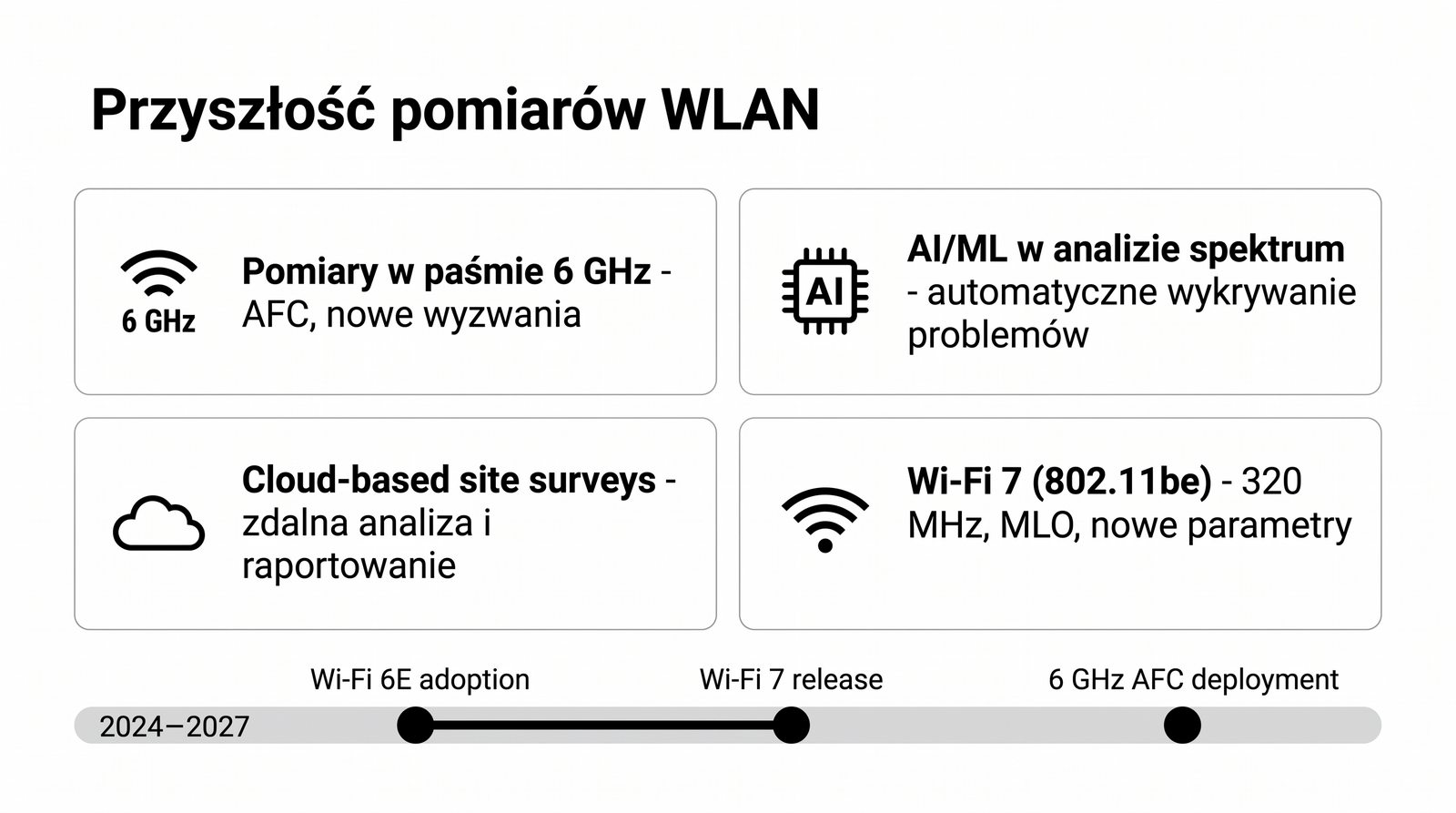

Przyszłość pomiarów WLAN wiąże się z rozwojem technologii Wi-Fi 7 (802.11be), która wprowadzi kanały 320 MHz, 16 strumieni MIMO i modulację 4096-QAM. Te nowe możliwości będą wymagać jeszcze bardziej zaawansowanych narzędzi pomiarowych i głębszego zrozumienia propagacji fal radiowych.

Integracja sieci WLAN z sieciami 5G oraz wykorzystanie sztucznej inteligencji do automatycznej optymalizacji kanałów i mocy nadawania to kierunki, które będą kształtować zawód inżyniera sieciowego w nadchodzących latach. Pomiary w paśmie 6 GHz, które jest obecnie najmniej zatłoczone, staną się standardem w nowych instalacjach.

Zakończenie części 6 podsumowuje zdobyty materiał i przygotowuje słuchaczy do następnej części, poświęconej zaawansowanym narzędziom do analizy widma Wi-Fi. Zachęta do przeanalizowania własnej sieci domowej i zainstalowania narzędzi pomiarowych na telefonie ma charakter praktyczny i utrwala zdobytą wiedzę.

Następna część wprowadzi słuchaczy w świat profesjonalnych narzędzi pomiarowych, takich jak Ekahau Sidekick, NetSpot, Acrylic Wi-Fi Analyzer, Kismet i zaawansowane funkcje Wireshark w trybie monitor. Będą to pomiary wymagające większego nakładu sprzętowego, ale dostarczające znacznie dokładniejszych i bardziej szczegółowych danych o sieci.
