PiDSK - Część 1: Pomiary fizyczne w sieciach

Prezentacja wprowadza pomiary fizyczne w sieciach komputerowych – omawia jednostki decybelowe (dB, dBm, dBμV), parametry transmisyjne (tłumienie, impedancja) oraz trzy rodzaje mediów: miedź, światłowód i eter. Przedstawia narzędzia pomiarowe od multimetru po certyfikatory Fluke, zasady BHP oraz normy ISO/IEC 11801, TIA/EIA-568 i IEEE 802.3. Jest to pierwsza z dwunastu prezentacji cyklu o diagnostyce i certyfikacji okablowania strukturalnego dla studentów IT.

Cykl „Pomiary fizyczne – parametry, standardy i narzędzia pomiarowe” stanowi pierwszą część szerszego kursu poświęconego diagnostyce i certyfikacji okablowania strukturalnego. W ciągu dwunastu prezentacji słuchacze poznają zarówno teoretyczne podstawy pomiarów, jak i praktyczną obsługę profesjonalnych przyrządów pomiarowych.

Materiał adresowany jest do studentów kierunków informatycznych i pokrewnych, którzy w przyszłości będą projektować, instalować i utrzymywać sieci komputerowe. Znajomość parametrów fizycznych medium transmisyjnego jest nieodzowna do poprawnej diagnostyki i rozwiązywania problemów warstwy fizycznej, które często są źródłem objawów widocznych na wyższych warstwach modelu OSI.

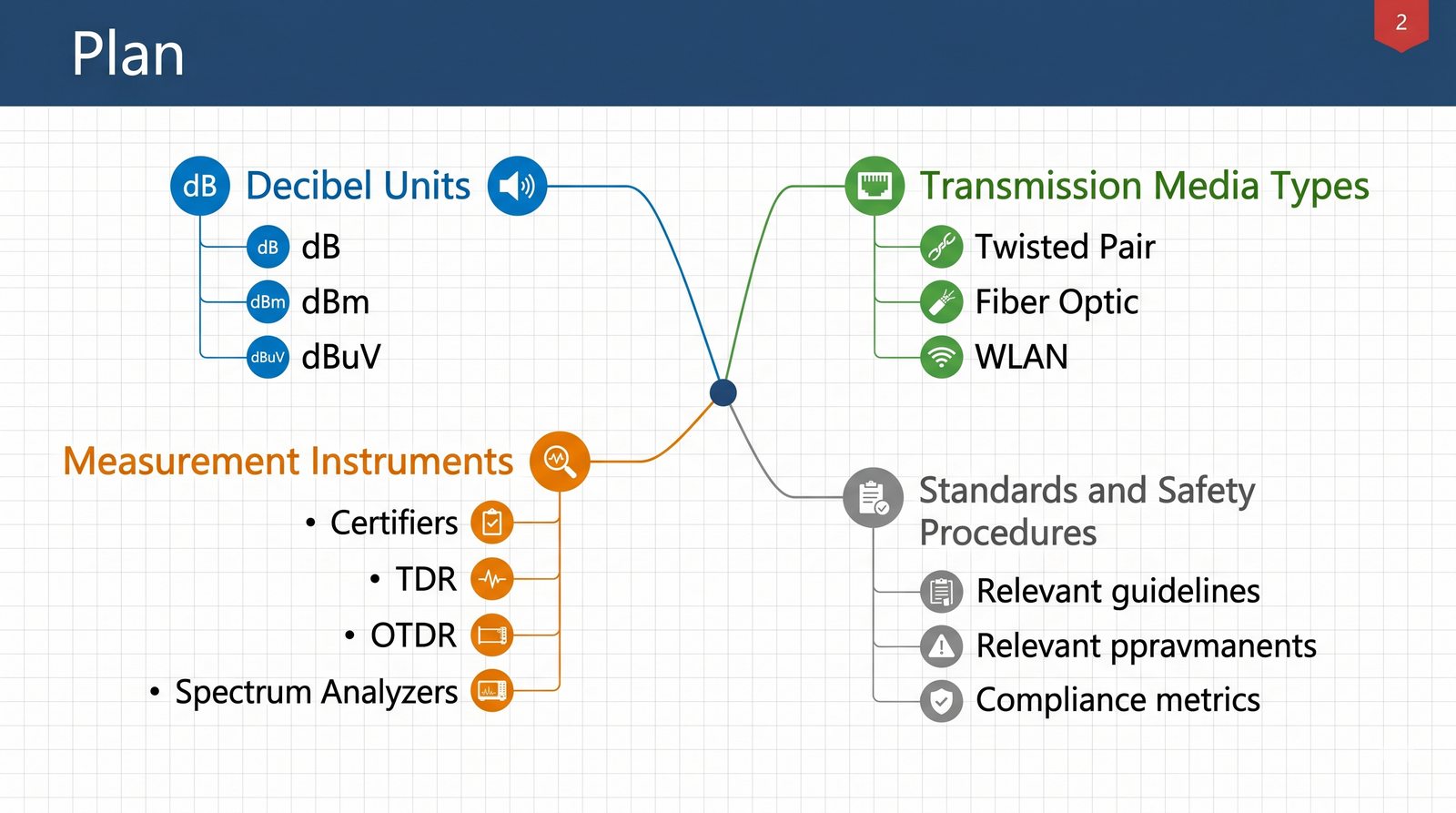

Plan części 1

Czym są pomiary fizyczne?
Pomiary fizyczne vs logiczne
Podstawowe wielkości fizyczne w sieciach
Jednostki: dB, dBm, dBμV, dBW
Skala decybelowa – dlaczego używamy logarytmów
Media transmisyjne: miedź, światłowód, eter
Przegląd przyrządów pomiarowych

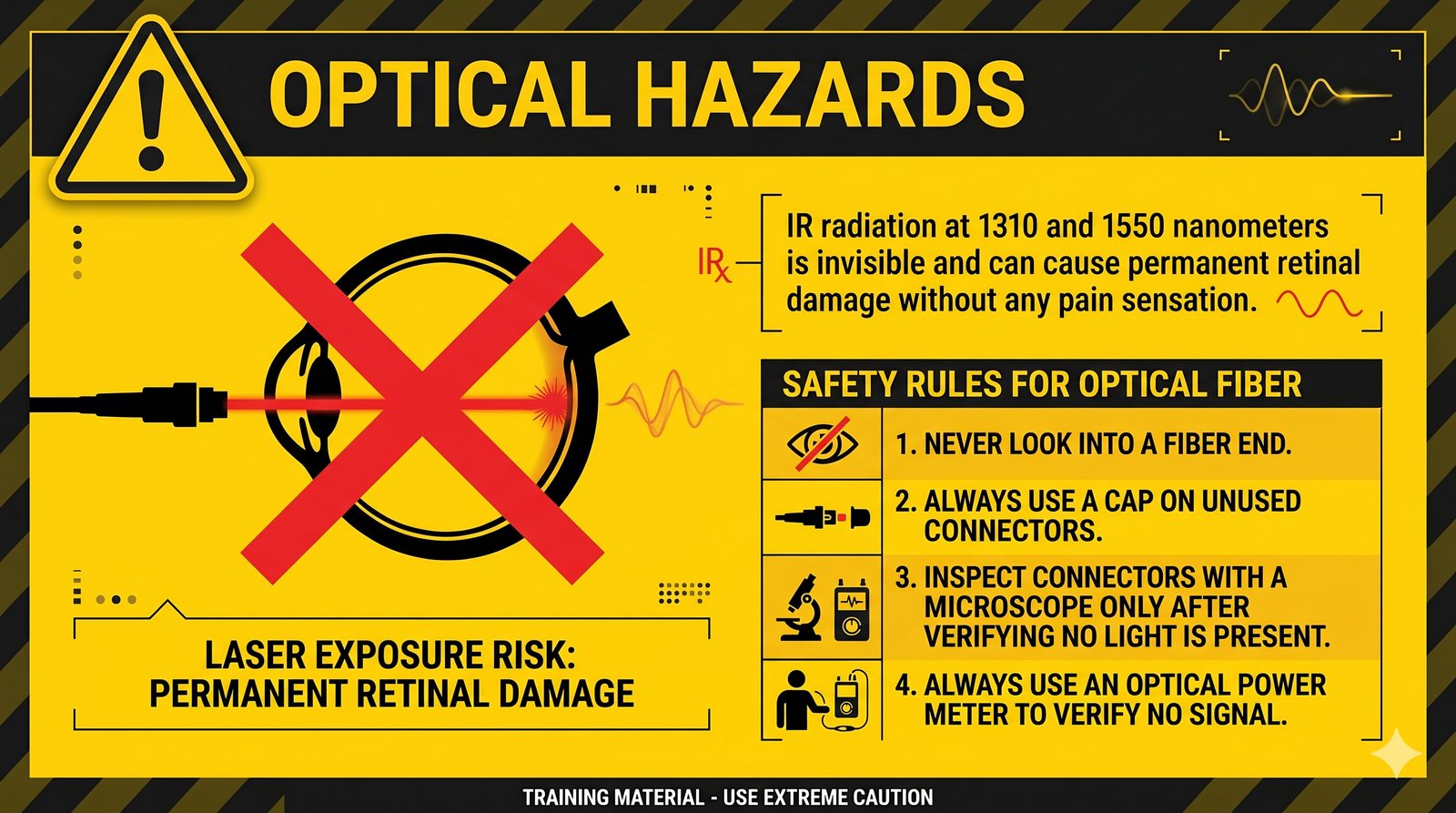

Bezpieczeństwo przy pomiarach fizycznych

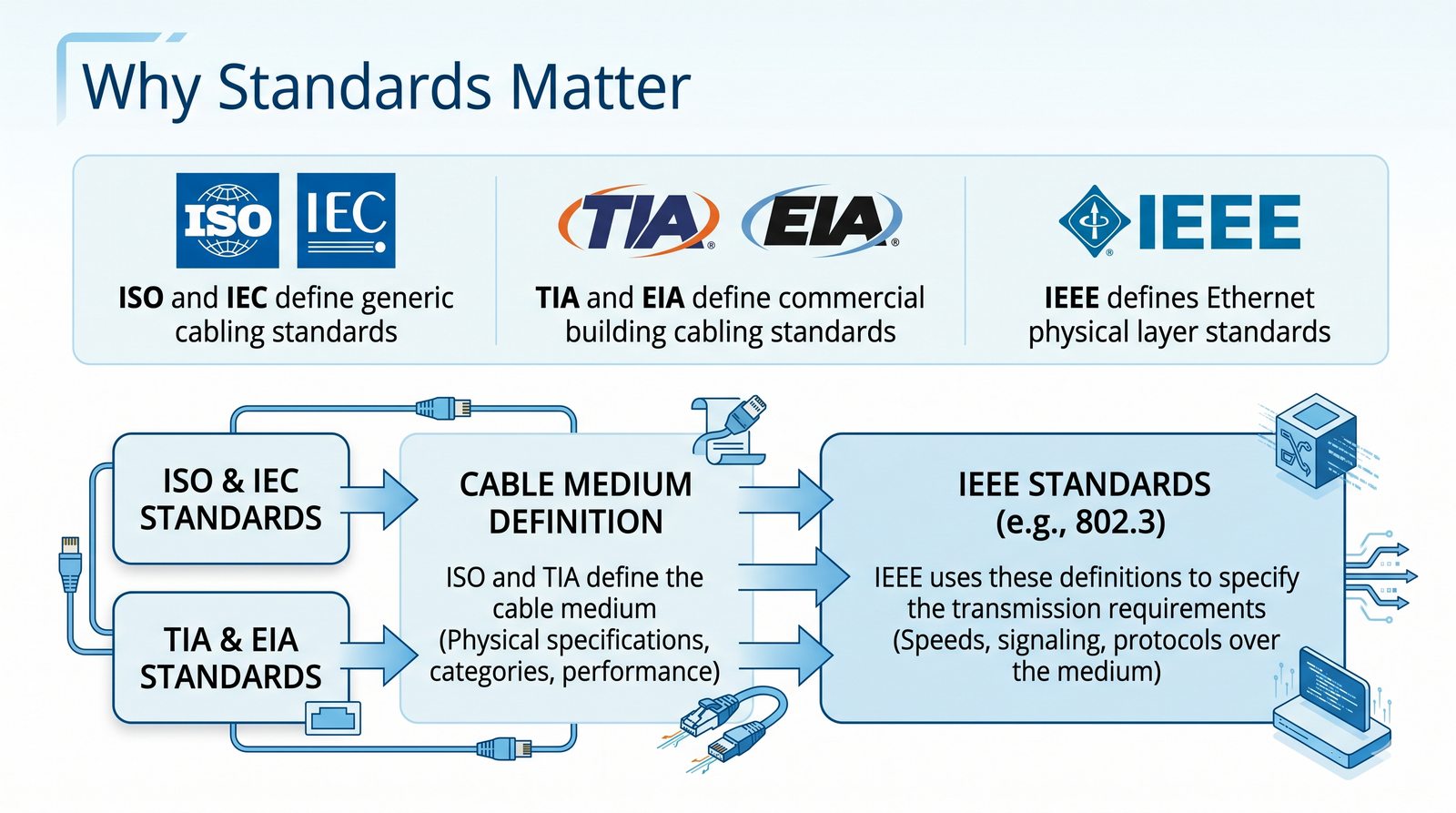

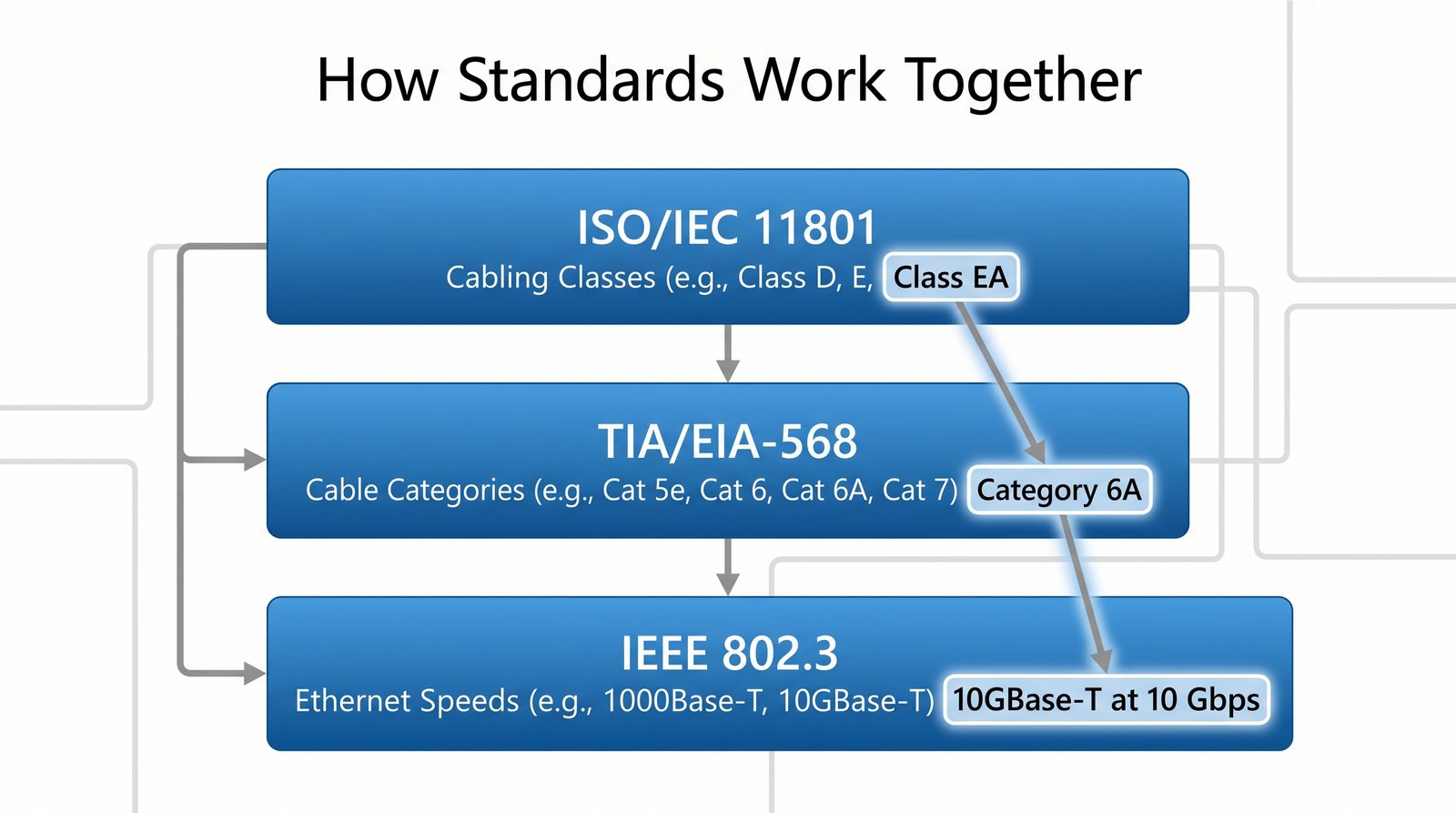

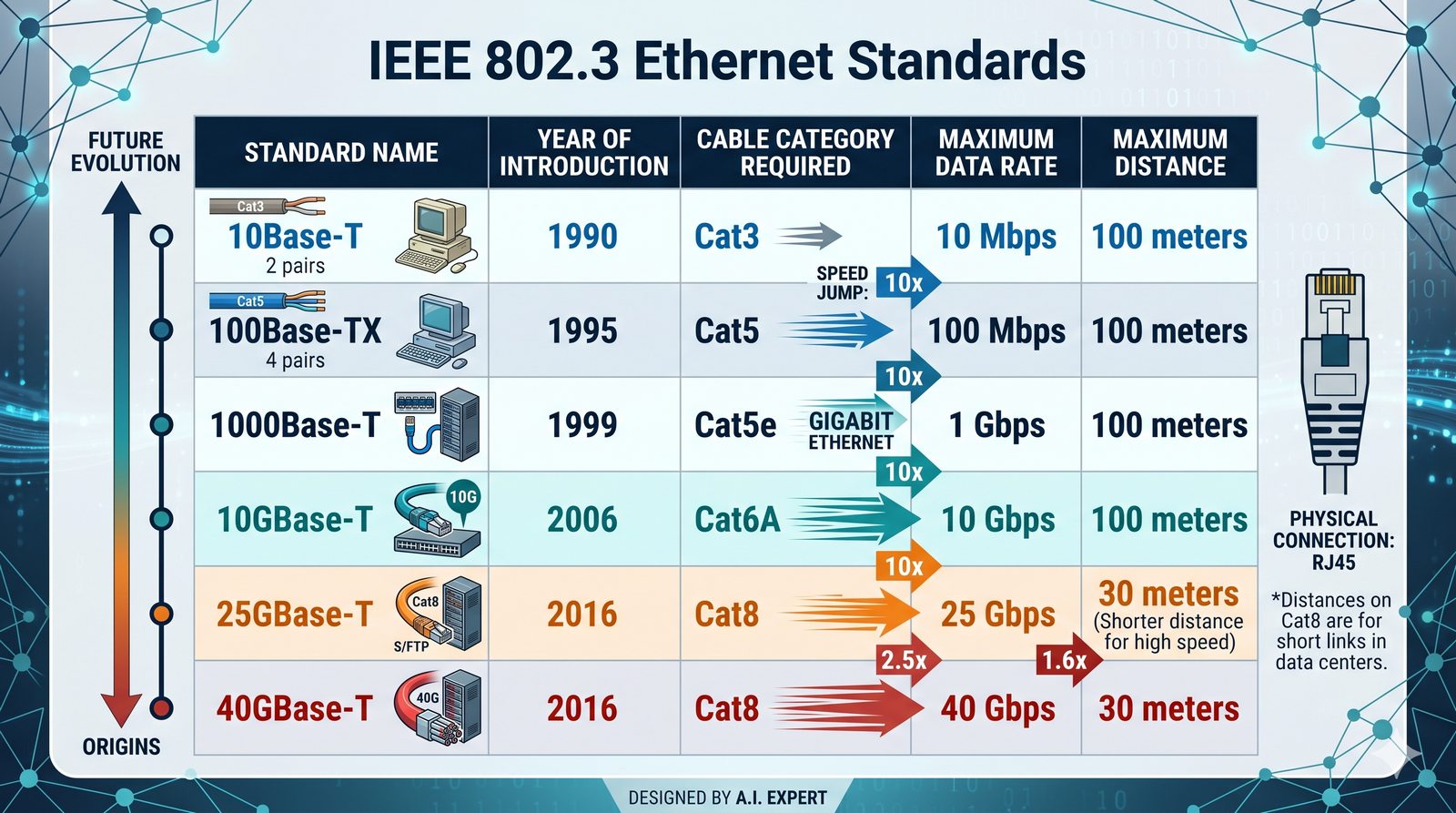

Normy i standardy (ISO/IEC 11801, TIA/EIA-568, IEEE 802.3)

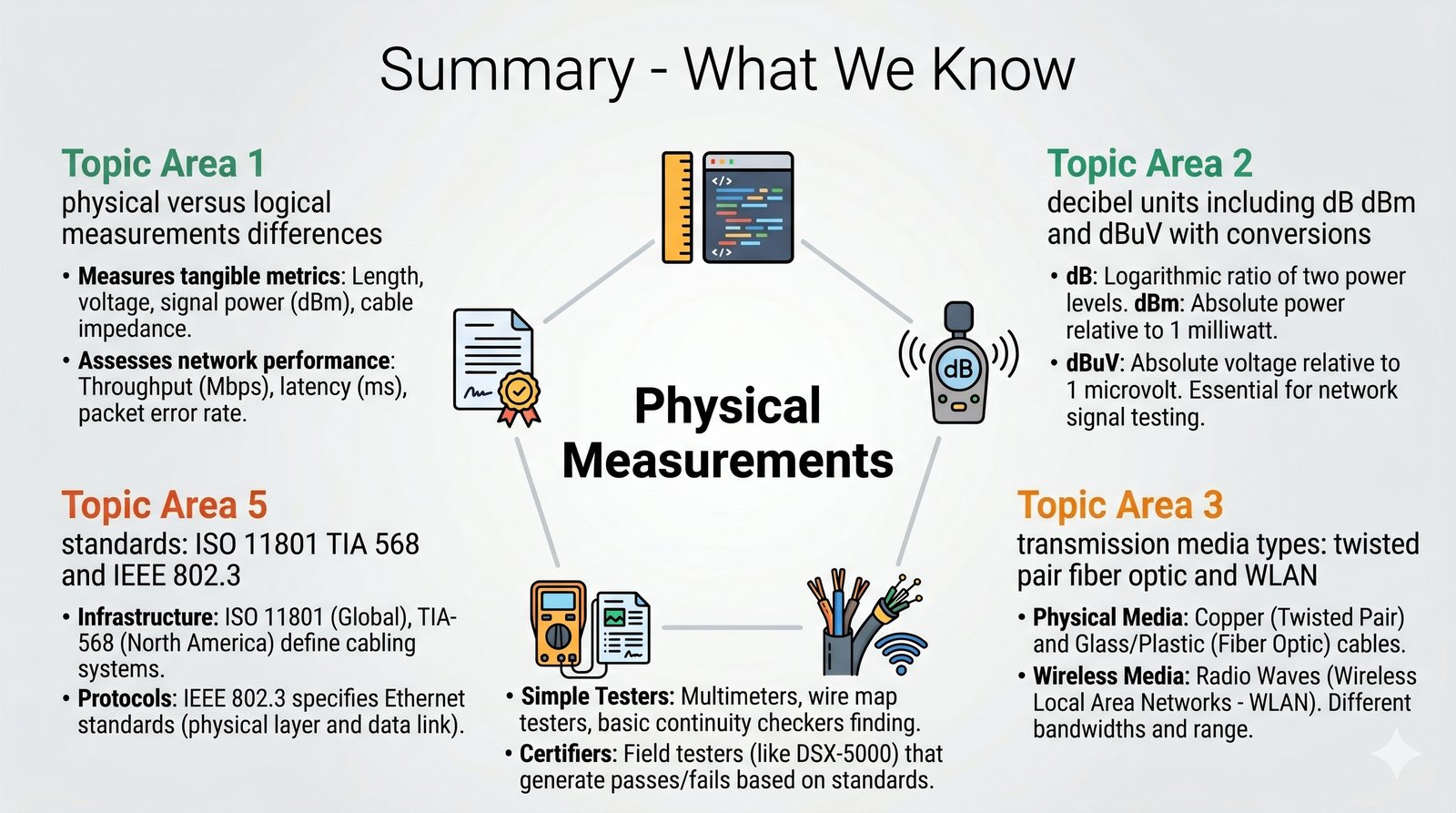

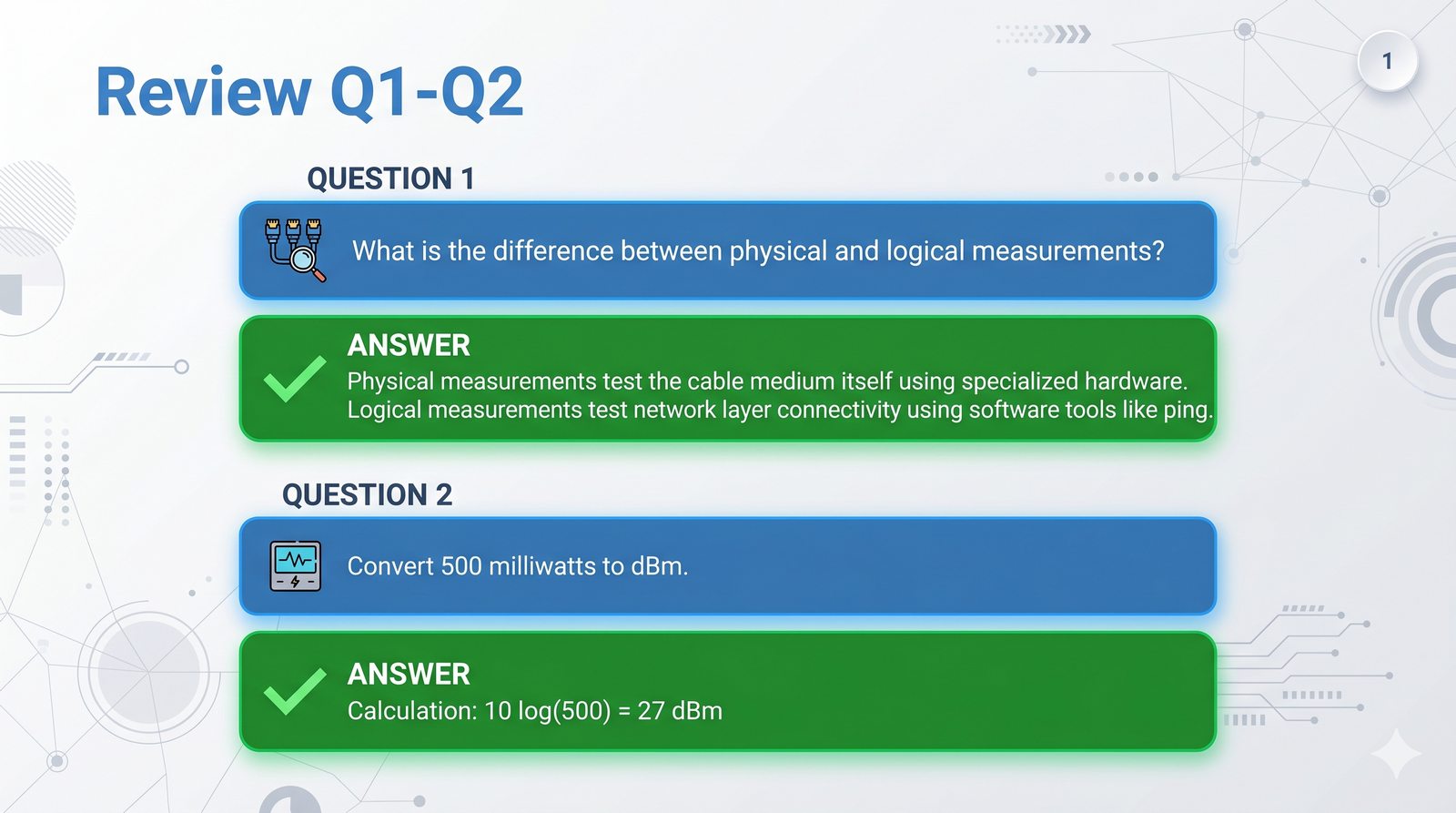

Podsumowanie i pytania kontrolne

Plan pierwszej prezentacji obejmuje szeroki zakres zagadnień – od podstawowych definicji i jednostek miar, poprzez charakterystykę trzech rodzajów mediów transmisyjnych, aż po przegląd narzędzi pomiarowych i norm warunkujących poprawność pomiarów. Każde z wymienionych zagadnień zostanie szczegółowo omówione na oddzielnych slajdach.

Szczególny nacisk położono na praktyczne aspekty pomiarów: umiejętność posługiwania się jednostkami decybelowymi (dB, dBm), rozumienie parametrów transmisyjnych (tłumienie, przesłuch, powrót sygnału) oraz znajomość przyrządów takich jak certyfikatory Fluke, reflektometry TDR i OTDR czy mierniki mocy optycznej.

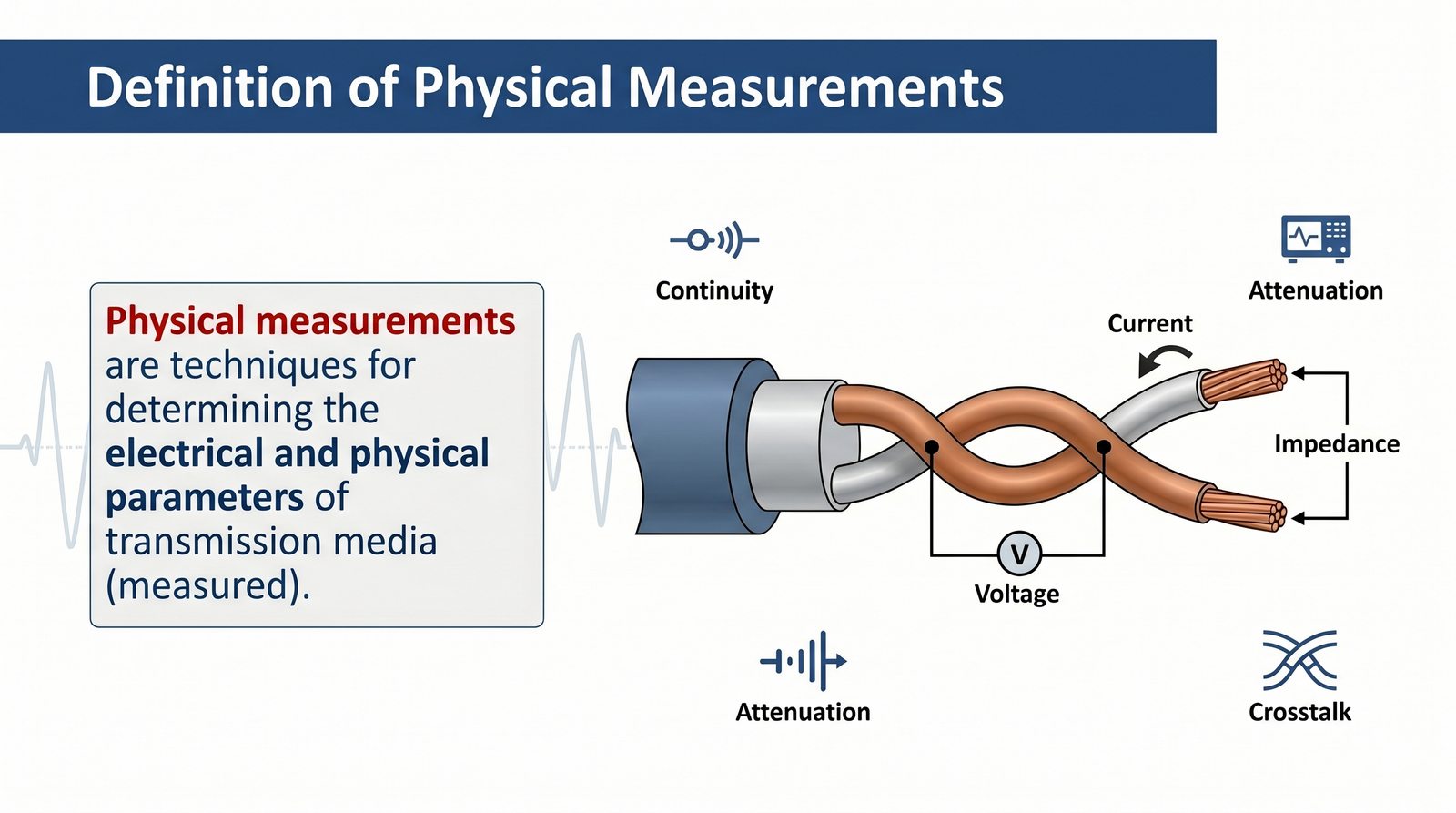

Definicja pomiarów fizycznych

Pomiary fizyczne w sieciach komputerowych to zbiór technik i metod służących do określania parametrów fizycznych medium transmisyjnego oraz sygnałów w nim propagowanych.

Obejmują:

Pomiar tłumienia sygnału (dB)
Pomiar mocy optycznej i elektrycznej
Pomiar przesłuchów między parami
Pomiar impedancji i dopasowania
Pomiar długości kabla i lokalizację uszkodzeń
Pomiar mocy nadawanej i odbieranej w sieciach WLAN

Pomiary fizyczne dostarczają odpowiedzi na pytanie „czy medium transmisyjne spełnia wymagania norm dla danego standardu sieciowego".

Pomiary fizyczne są nieodzownym elementem procesu uruchamiania i utrzymania każdej sieci komputerowej. Obejmują one zarówno proste testy ciągłości obwodów, jak i zaawansowaną certyfikację okablowania według rygorystycznych norm międzynarodowych. Bez rzetelnych pomiarów fizycznych niemożliwe jest potwierdzeńie, że zainstalowane okablowanie spełnia wymagania określone przez standardy sieciowe.

W praktyce inżynierskiej pomiary fizyczne są wykonywane na każdym etapie cyklu życia sieci: podczas odbioru nowej instalacji (certyfikacja), przy diagnostyce awarii (lokalizacja uszkodzeń), przy okresowych przeglądach konserwacyjnych oraz modernizacji infrastruktury. Wyniki pomiarów są dokumentowane w protokołach pomiarowych.

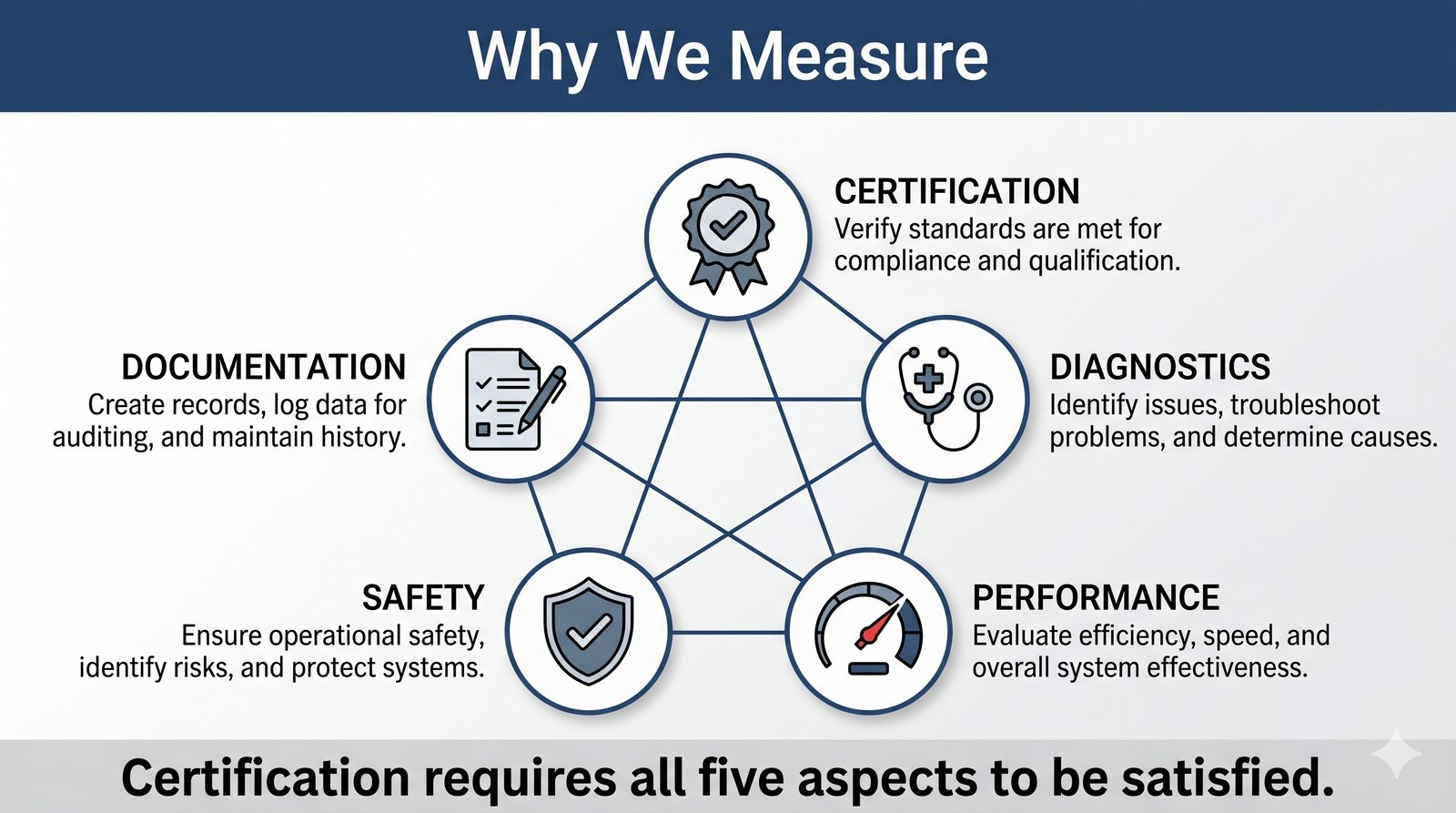

Dlaczego mierzymy?

Certyfikacja okablowania: potwierdzenie zgodności z normami (ISO/IEC 11801, TIA/EIA-568)
Diagnostyka awarii: lokalizacja przerw, zwarć, uszkodzeń kabli
Optymalizacja wydajności: zapewnienie właściwego marginesu mocy (power budget)

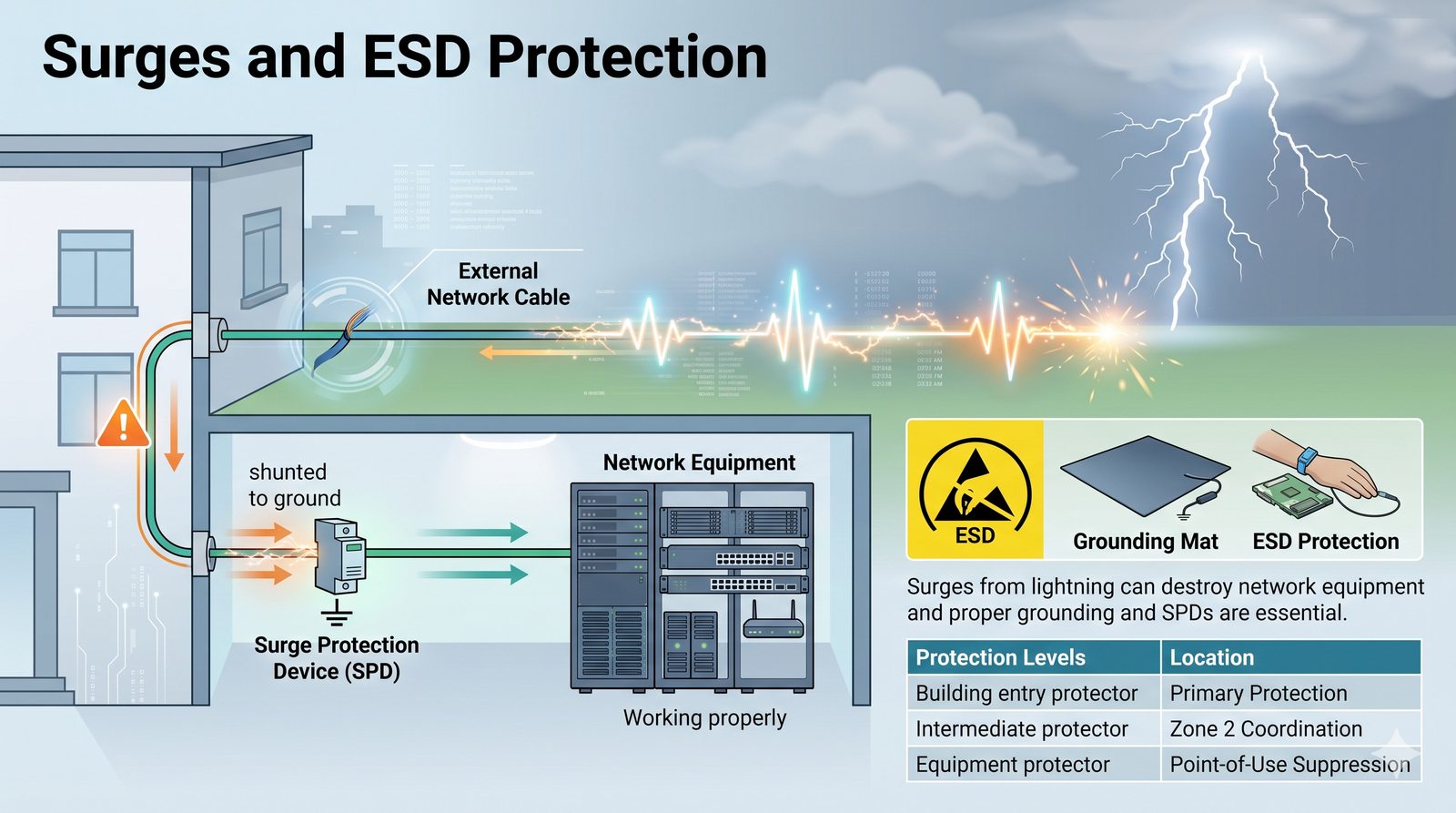

Bezpieczeństwo: wykrywanie uszkodzeń izolacji, groźby pożaru

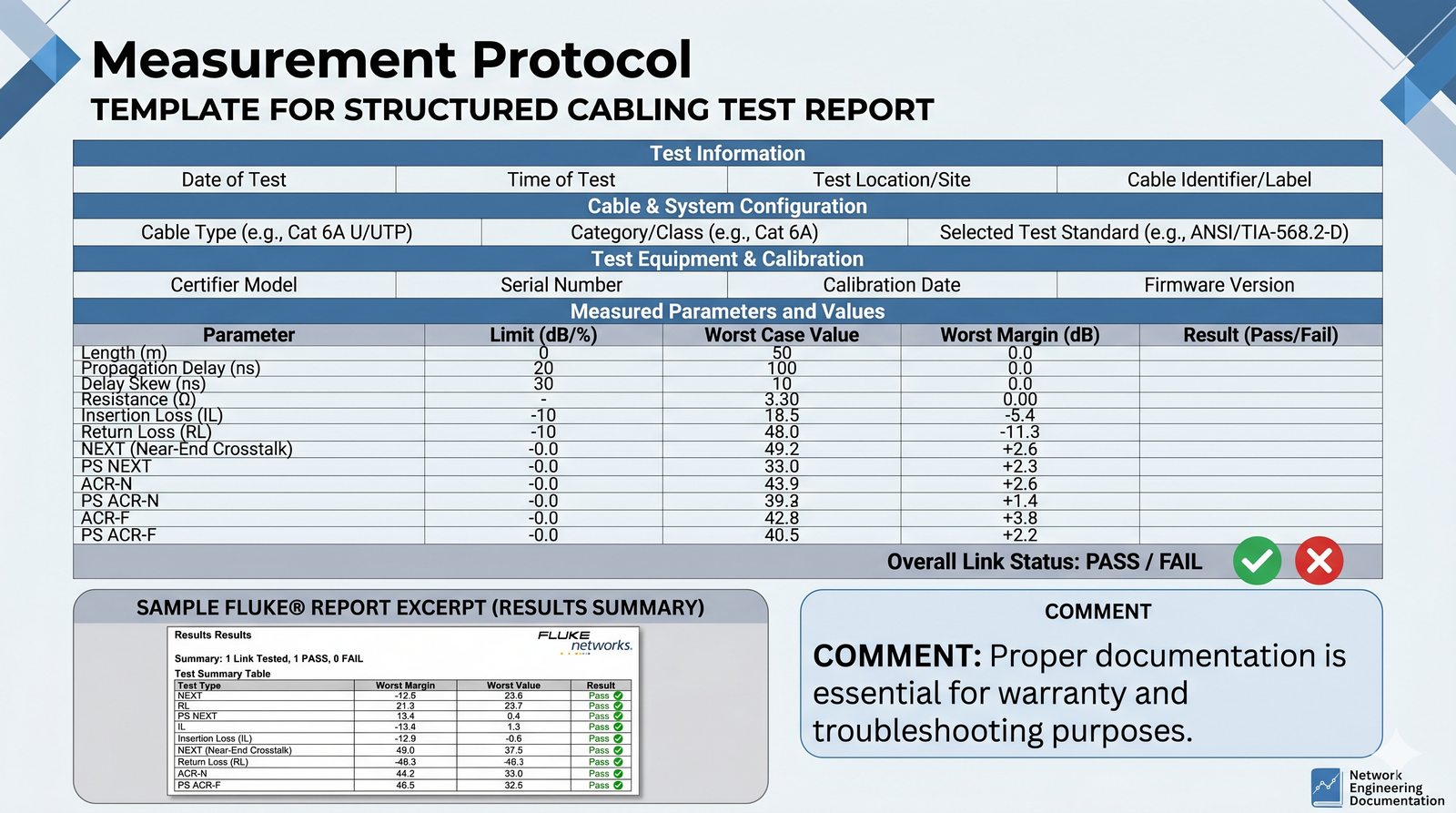

Dokumentacja: protokoły pomiarowe jako część dokumentacji technicznej sieci

Bez pomiarów fizycznych sieć działa „na ślepo" – problem logiczny (błędy CRC, retransmisje) może mieć źródło w fizycznym uszkodzeniu kabla.

Certyfikacja okablowania jest procesem, który pozwala na oficjalne potwierdzeńie, że dana instalacja spełnia wymagania określonej normy. Jest to szczególnie istotne przy odbiorze nowych instalacji, gdzie protokół pomiarowy stanowi podstawę do uznania gwarancji. Normy, takie jak ISO/IEC 11801 i TIA/EIA-568, określają szczegółowo parametry i dopuszczalne wartości graniczne.

Diagnostyka awarii z wykorzystaniem pomiarów fizycznych pozwala na szybką lokalizację problemu – czy to przerwa w kablu, uszkodzenie zlacza, czy też wpływ czynników zewnętrznych. Narzędzia takie jak TDR i OTDR umożliwiają precyzyjne określenie miejsca uszkodzenia z dokładnością do kilku centymetrów.

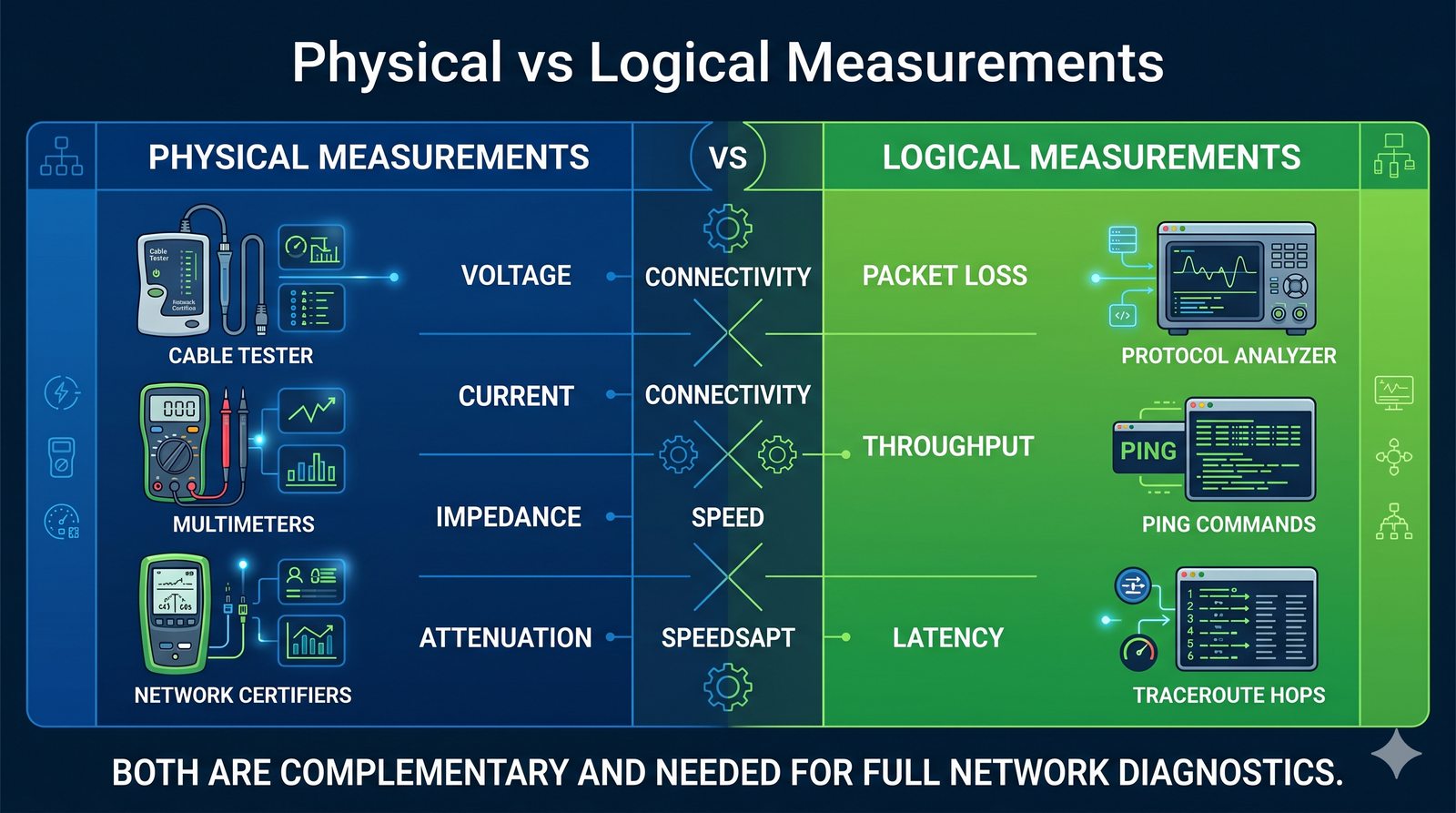

Dwa uzupełniające się światy

Cecha	Pomiary fizyczne	Pomiary logiczne
Co badają?	Sygnał, tłumienie, moc, szumy	Pakiety, protokoły, dane
Narzędzia	OTDR, miernik mocy, TDR, Fluke	Wireshark, tcpdump, iperf
Medium	Zależne (miedź, światłowód, eter)	Niezależne od medium
Warstwy OSI	Warstwa 1 (fizyczna) i częściowo 2	Warstwy 2–7
Przykład problemu	Tłumienie kabla > 10 dB	Wysokie opóźnienie TCP

W praktyce oba typy pomiarów są komplementarne – problem fizyczny objawia się jako logiczny.

Podział na pomiary fizyczne i logiczne ma swoje uzasadnienie w modelu OSI – pomiary fizyczne końcentrują się na warstwie 1 (fizycznej), logiczne obejmują warstwy od 2 do 7. Granica nie jest jednak ostra, ponieważ wiele problemów warstwy fizycznej objawia się w postaci błędów na wyższych warstwach, np. błędy CRC ramek Ethernet lub retransmisje TCP.

Inżynier sieciowy musi umieć interpretować wyniki obu rodzajów pomiarów i łączyć je w całościowy obraz. Jeśli Wireshark pokazuje dużą liczbę błędnych ramek, należy sięgnąć po miernik fizyczny, aby sprawdzić, czy przyczyna leży w uszkodzonym kablu, zlym zaciśnięciu wtyku czy zakłóceniach.

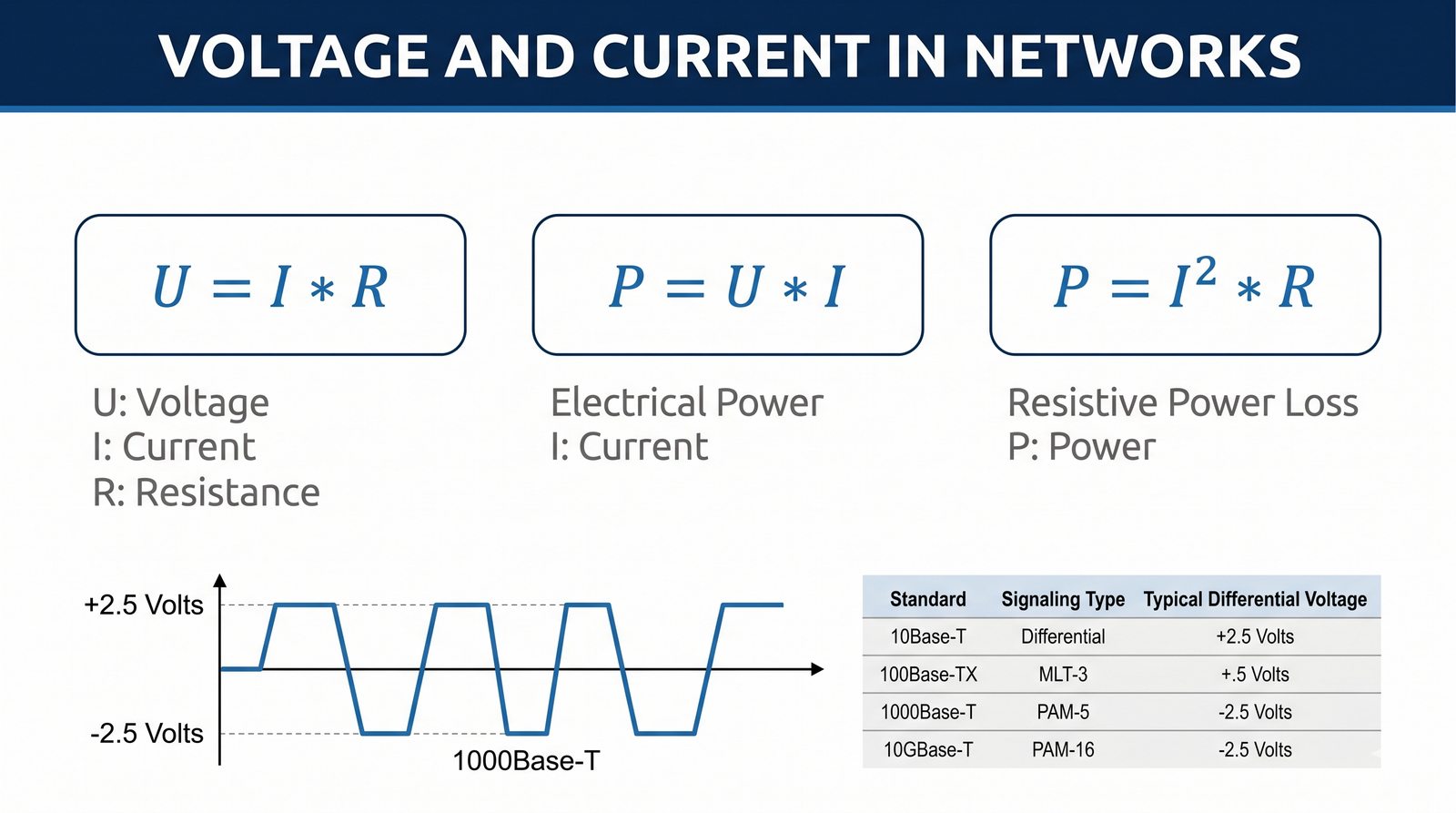

Napięcie i natężenie w sieciach

W okablowaniu miedzianym sygnał jest reprezentowany przez zmiany napięcia i prądu.

Napięcie (U): różnica potencjałów między przewodami pary – mierzone w woltach (V)
Natężenie (I): przepływ ładunku – mierzone w amperach (A)
Moc (P): P = U × I – mierzona w watach (W)

W Ethernet 10Base-T napięcie sygnału wynosi ok. ±2,5 V, w 100/1000Base-T ok. ±1 V (dla 100Ω impedancji).

Moc sygnału wyraża się zazwyczaj w jednostkach logarytmicznych (dBm).

W okablowaniu miedzianym sygnały danych są przesyłane za pomocą zróżnicowanego napięcia (differential signaling) na parach przewodów. Technika polega na nadawaniu na jednym przewodzie sygnału o przeciwnej polaryzacji niż na drugim, co poprawia odporność na zakłócenia elektromagnetyczne (EMI).

W 1000Base-T wykorzystywane są jednocześnie cztery pary skrętki, każda do transmisji w obu kierunkach (full duplex). Napięcie sygnału wynosi +/- 1 V na parze, impedancja 100 omów. Użycie kabla o niezgodnej impedancji może prowadzić do odbić sygnału i zwiększonego tłumienia.

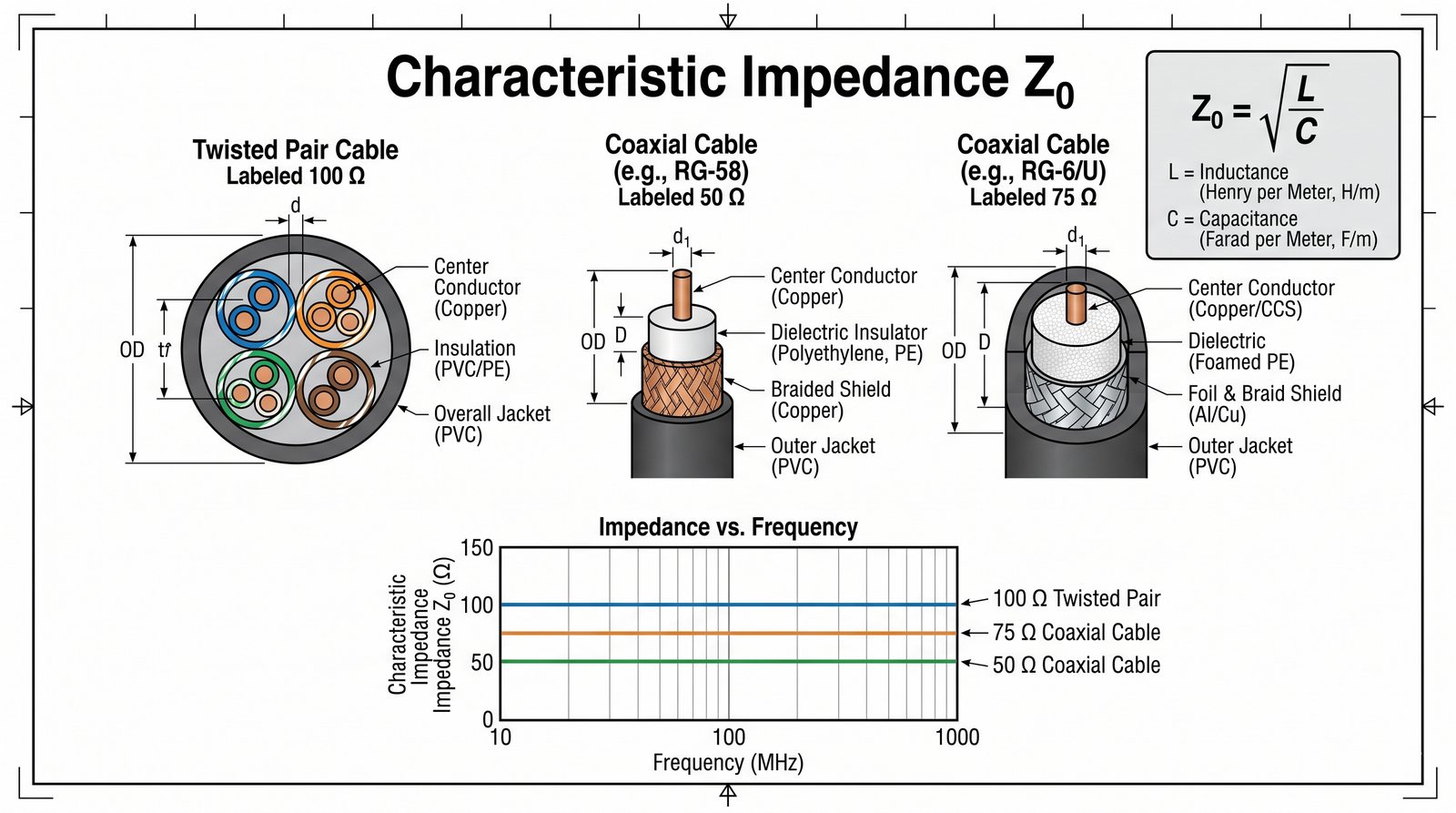

Impedancja charakterystyczna

Impedancja charakterystyczna (Z₀) – parametr kabla określający stosunek napięcia do prądu fali propagującej się w linii transmisyjnej.

Skrętka Ethernet: 100 Ω (±15Ω)
Kabel koncentryczny (RG-58): 50 Ω
Kabel koncentryczny (RG-59): 75 Ω

Dopasowanie impedancji – zapewnienie, że impedancja źródła, kabla i obciążenia są równe. Niedopasowanie powoduje odbicia sygnału i straty mocy.

Niedopasowanie impedancji to jedna z głównych przyczyn tłumienia odbiciowego (Return Loss).

Impedancja charakterystyczna zależy od konstrukcji kabla: średnicy przewodów, grubości izolacji oraz gęstości skrętu par. Dla skrętek Ethernet dopuszczalne są odchylenia do +/- 15 omów. Poza tą granicą sygnał może ulegać zniekształceniom, co skutkuje zwiększoną liczbą błędów transmisji.

Niedopasowanie impedancji występuje najczęściej na złączach: w miejscu zaciśnięcia wtyku RJ45, w panelu krosowniczym lub gnieździe ściennym. Nawet niewielkie odchylenie może powodować odbicie energii sygnału, mierzone jako Return Loss. Certyfikatory automatycznie wykrywają takie nieprawidłowości.

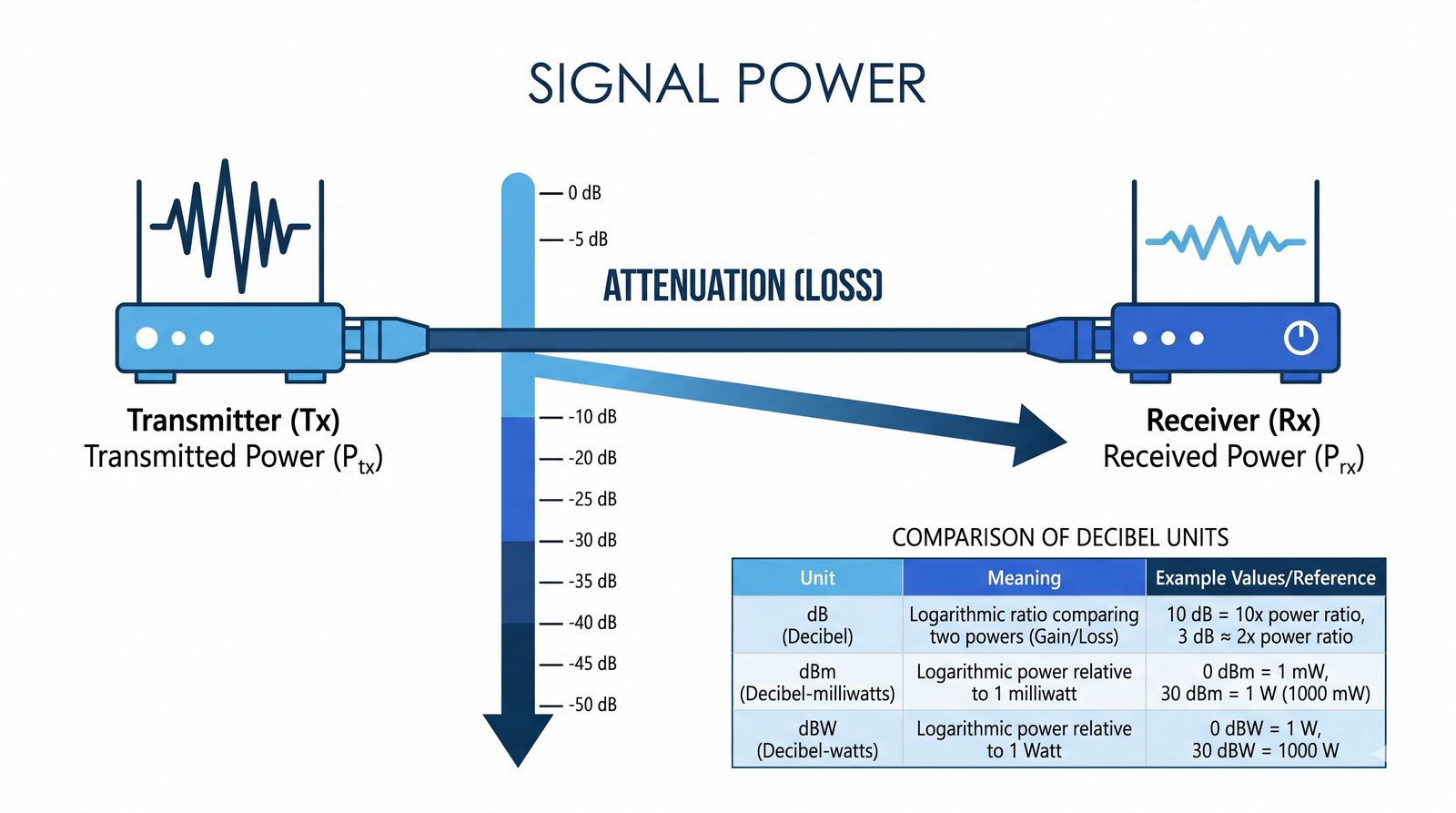

Moc w sieciach

Moc sygnału jest kluczowym parametrem w każdej transmisji:

Moc nadajnika: energia wprowadzana do medium (np. 20 dBm dla WLAN, 0 dBm dla Ethernet)
Moc odebrana: energia docierająca do odbiornika – musi być powyżej czułości odbiornika
Tłumienie: różnica między mocą nadaną a odebraną – wyrażona w dB

Moc w sieciach najczęściej wyraża się w dBm (w odniesieniu do 1 mW) lub dBW (w odniesieniu do 1 W).

Moc sygnału decyduje o zasięgu transmisji i odporności na zakłócenia. W Ethernet moc nadajnika to około 0 dBm (1 mW), w sieciach WLAN może sięgać 20 dBm (100 mW). Różnica wynika z warunków propagacji – w medium przewodowym straty są mniejsze.

Moc odebrana musi być powyżej czułości odbiornika. Różnica między mocą nadaną a odebraną to całkowite tłumienie toru, obejmujące straty w kablu, na złączach i w punktach krosowania. Projektanci korzystają z bilansu mocy (power budget) aby zapewnić odpowiedni zapas.

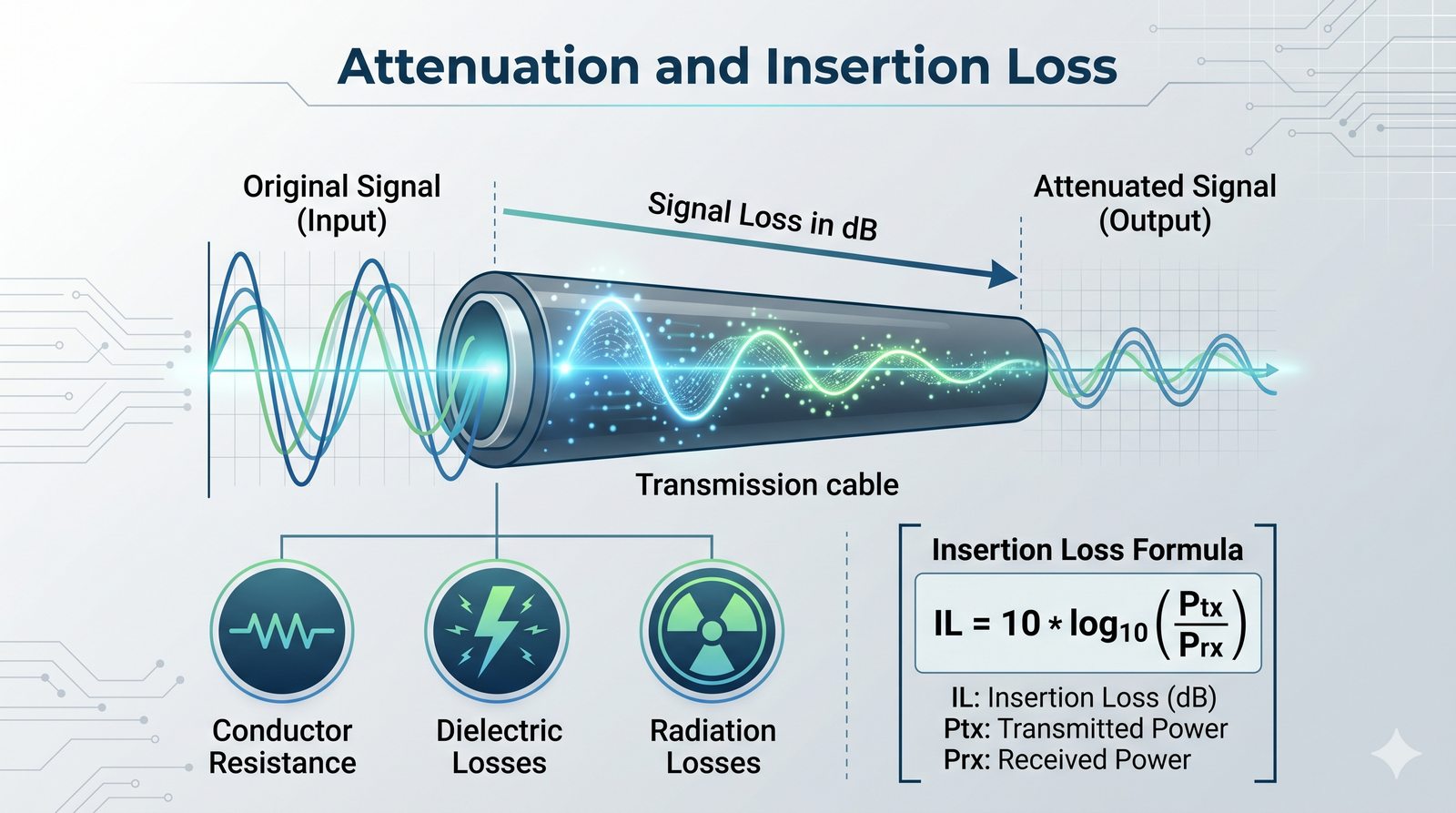

Tłumienie (Insertion Loss)

Tłumienie (Insertion Loss) – utrata mocy sygnału podczas propagacji w medium transmisyjnym.

Przyczyny tłumienia:

Rezystancja przewodów (straty cieplne)
Straty dielektryczne w izolacji
Promieniowanie elektromagnetyczne
Niedoskonałości złączy i połączeń

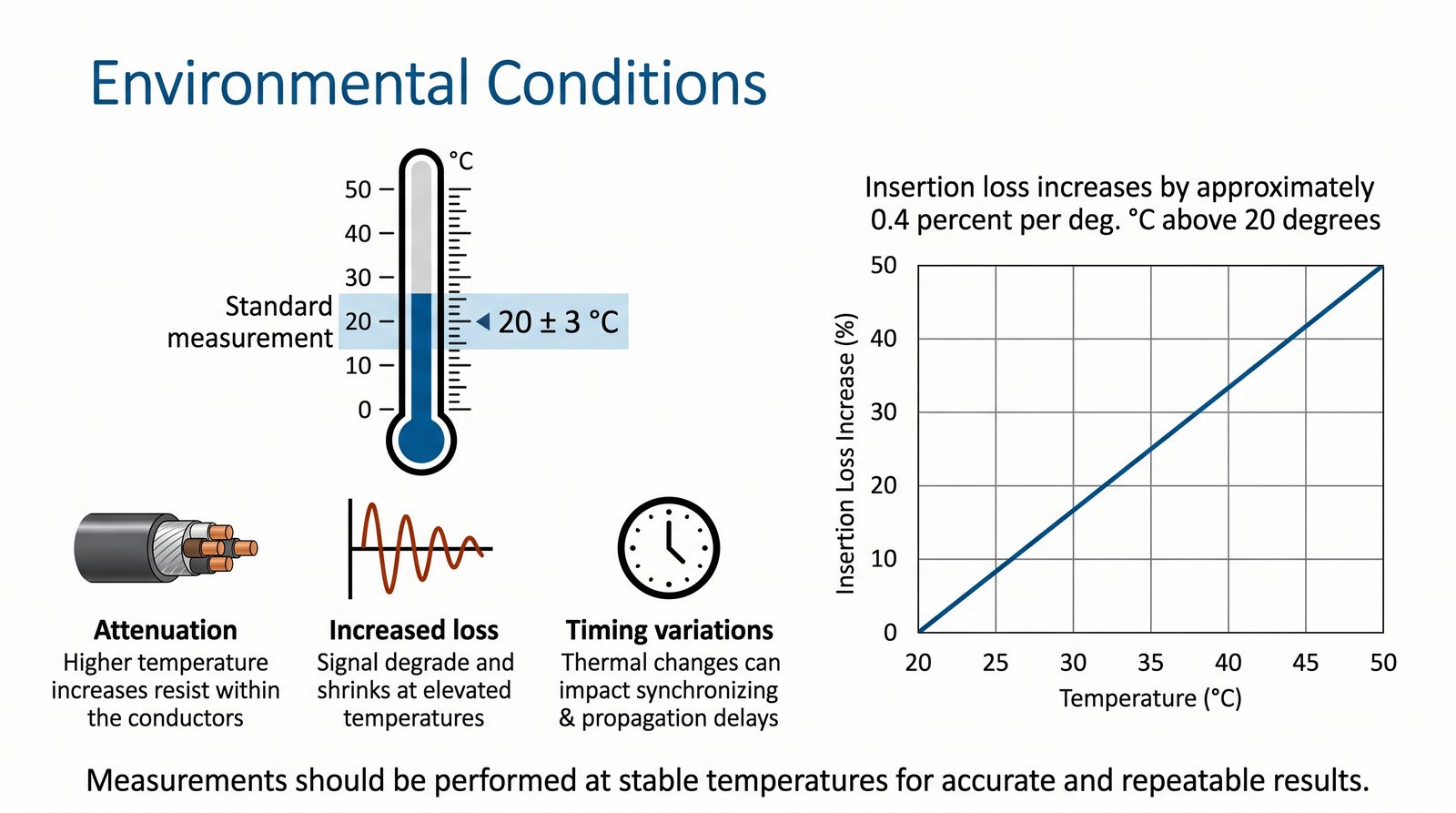

Tłumienie rośnie z częstotliwością i długością kabla.

Fala sinusoidalna o malejącej amplitudzie

Tłumienie (Insertion Loss) to suma strat energii sygnału na drodze od nadajnika do odbiornika. W kablach miedzianych dominują straty rezystancyjne i dielektryczne. Kable wyższych kategorii (Cat6A, Cat8) używają lepszych materiałów izolacyjnych i grubszych przewodników.

Tłumienie rośnie z częstotliwością, co jest istotne w aplikacjach wielogigabitowych wymagających pasma 500-2000 MHz. Standardy określają maksymalną długość kanału (100 m) i tłumienie na różnych częstotliwościach. Pomiar jest porównywany z krzywą graniczną normy.

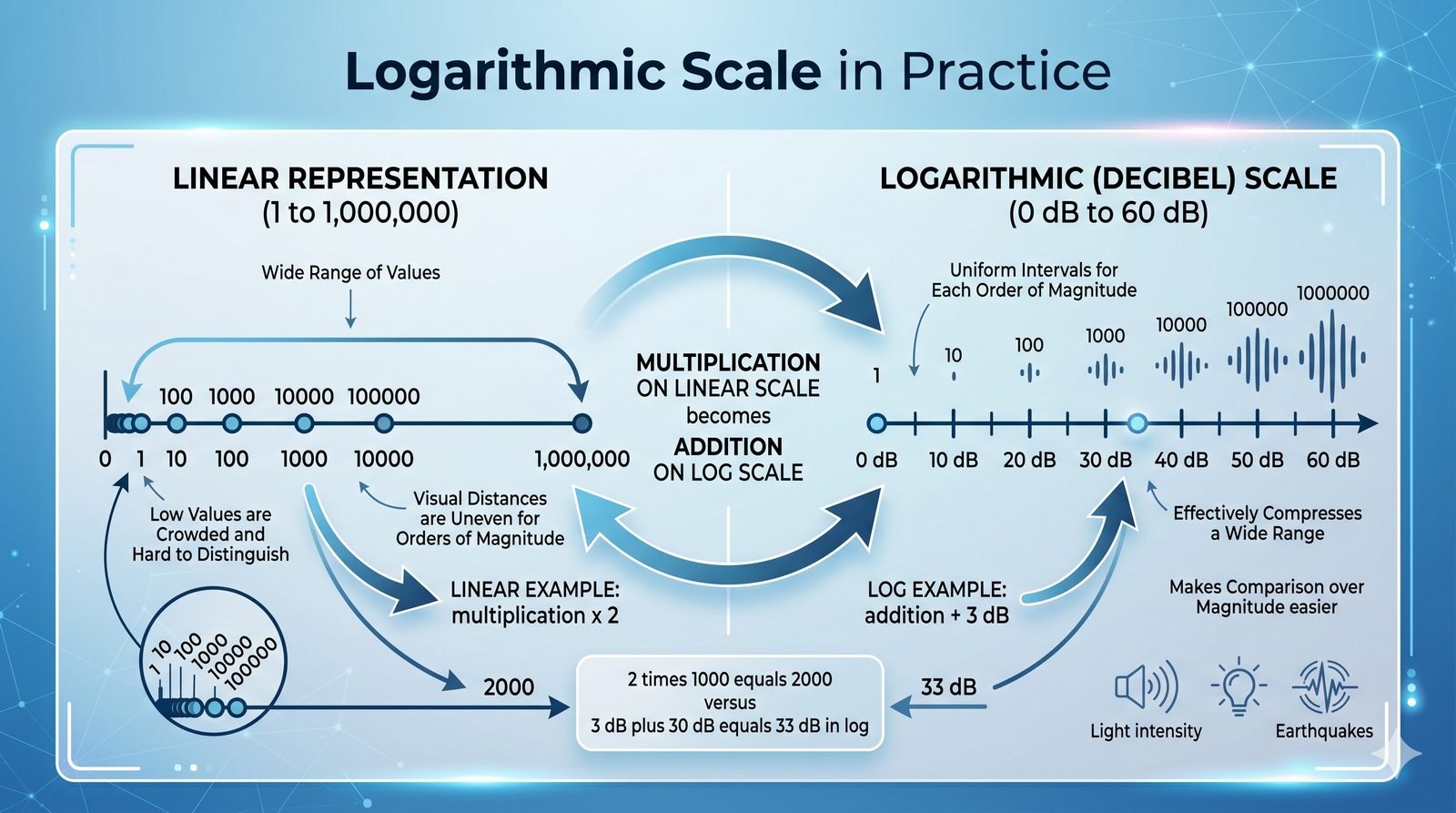

Skala logarytmiczna w praktyce

Tłumienie i wzmocnienie sygnału mają charakter multiplikatywny – wygodniej jest używać skali logarytmicznej.

Zalety skali decybelowej:

Mnożenie → dodawanie: 10 dB + 5 dB = 15 dB (zamiast 10 × 3,16 = 31,6)
Duży zakres dynamiki: od pikowatów do kilowatów
Zgodność z percepcją ludzkiego ucha (ale nie tylko dźwięk)
Standard w telekomunikacji – wszystkie normy w dB

Logarytmy zmieniają skalę, ale nie zmieniają fizyki – to tylko wygodna reprezentacja.

Skala logarytmiczną (dB) jest standardem w telekomUnikaćji, ponieważ ułatwia operacje na bardzo małych i dużych wartościach. Moc sygnału Wi-Fi może wahać się od -30 dBm do -90 dBm, co w skali liniowej oznaczałoby cztery rzędy wielkości.

W praktyce zamiast mnożyć i dzielić, dodajemy i odejmujemy dB. Przykład: kabel 5 dB + kabel 3 dB = 8 dB tłumienia, a nie 15 dB. To znacznie upraszcza szacowanie bilansu energetycznego lacz.

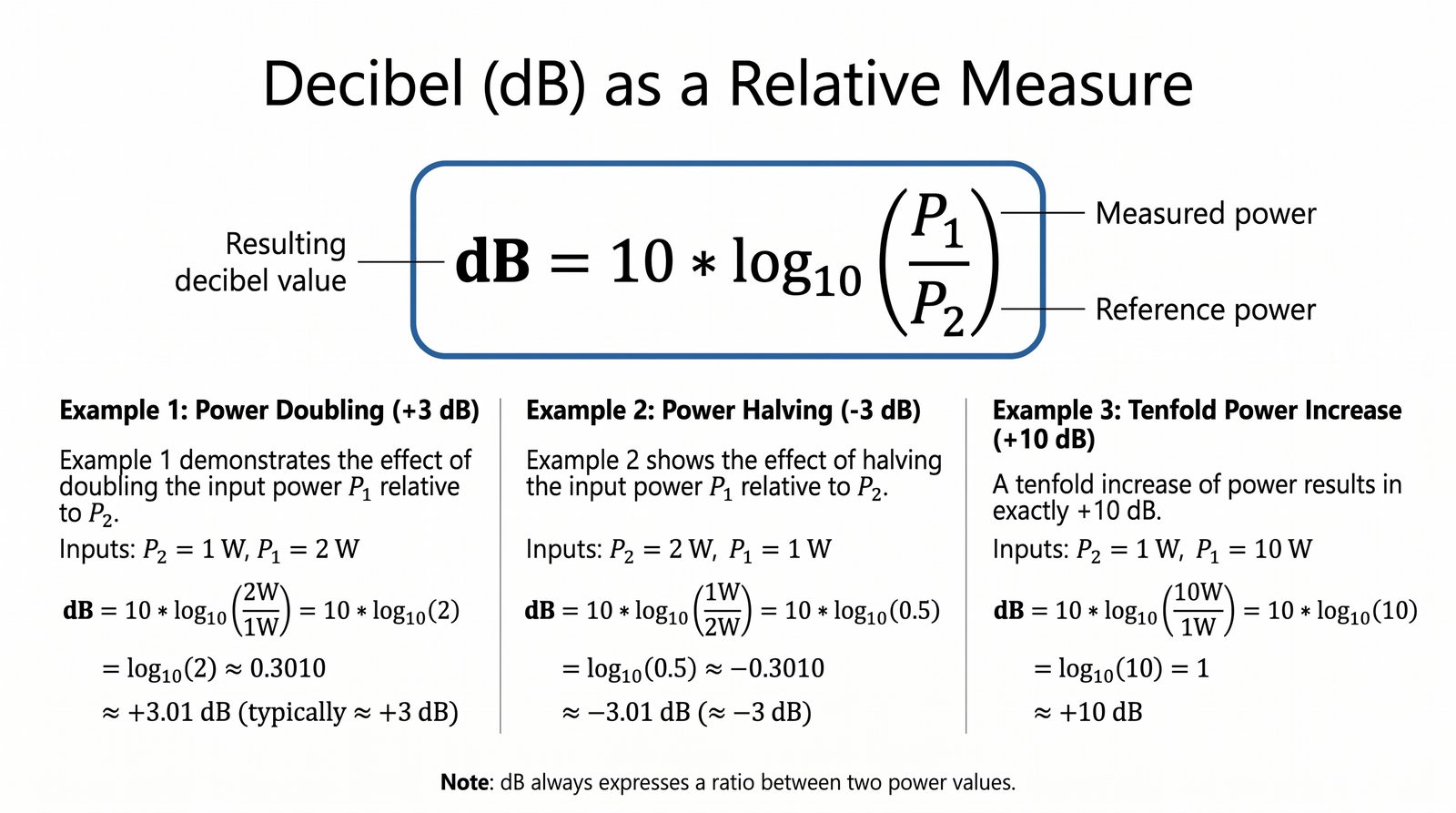

Decybel (dB) – miara względna

dB (decybel) – logarytmiczna jednostka miary stosunku dwóch wartości mocy:

dB = 10 × log₁₀(P₁/P₀)

Dla napięcia/prądu (przy założeniu stałej impedancji):

dB = 20 × log₁₀(U₁/U₀)

Przykłady:

P₁ = 2 × P₀ → 3 dB (podwojenie)
P₁ = 10 × P₀ → 10 dB
P₁ = 0,5 × P₀ → -3 dB (połowa)
P₁ = 0,1 × P₀ → -10 dB

dB jest jednostką względną – mówi o stosunku, nie o wartości absolutnej!

Decybel jako jednostka względna może być stosowany do porównywania mocy, napięcia, prądu czy wzmocnienia anteny. Dla mocy wzór to 10*log(P1/P0), dla napięcia 20*log(U1/U0). Ważne jest określenie, jaka wielkość jest porównywana.

Warto zapamiętać: +3 dB = podwojenie mocy, +6 dB = poczworna moc, +10 dB = dziesięciokrotność. Znając te punkty odniesienia, można szybko szacować w pamięci.

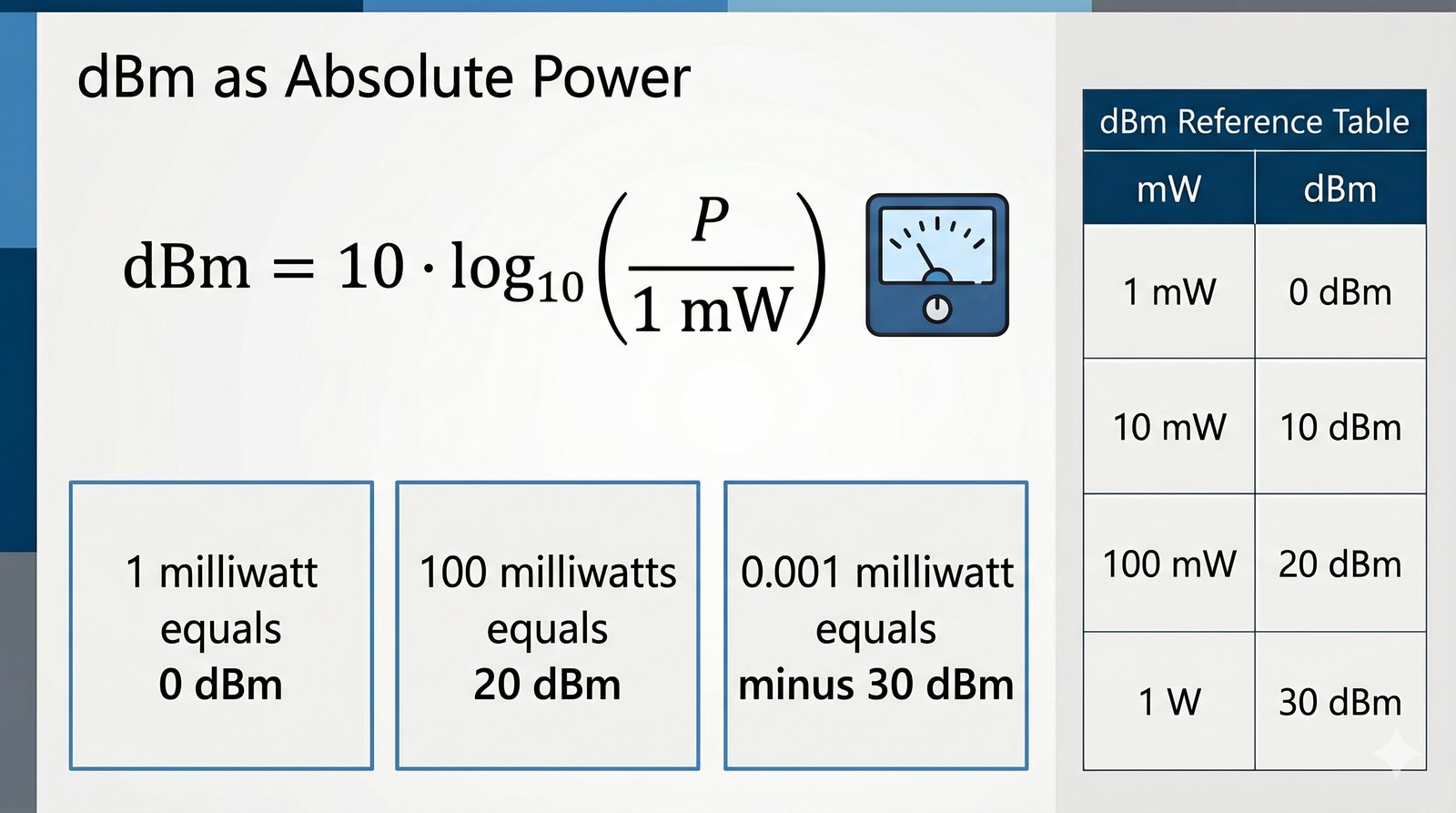

dBm – moc absolutna

dBm – moc wyrażona w decybelach względem 1 mW:

dBm = 10 × log₁₀(P / 1 mW)

Przykłady:

1 mW = 0 dBm
100 mW = 20 dBm
0,1 mW = -10 dBm
1 W = 30 dBm
0,001 mW = -30 dBm

Zakres typowych mierzonych wartości:

Sygnał Wi-Fi: -20 do -80 dBm
Ethernet: 0 do -30 dBm
Światłowód: 0 do -30 dBm (moc optyczna)

dBm jest jednostką absolutną mocy względem 1 mW. Większość nadajników pracuje w zakresie 0-30 dBm, co ułatwia interpretację. W WLAN typowa moc odbierana to od -30 dBm (blisko AP) do -85 dBm (granica zasięgu).

W Ethernet moc na 100-metrowym kablu Cat5e spada z 0 dBm do około -10 dBm. Wartości poniżej -85 dBm oznaczają sygnał zbyt słaby do stabilnej transmisji.

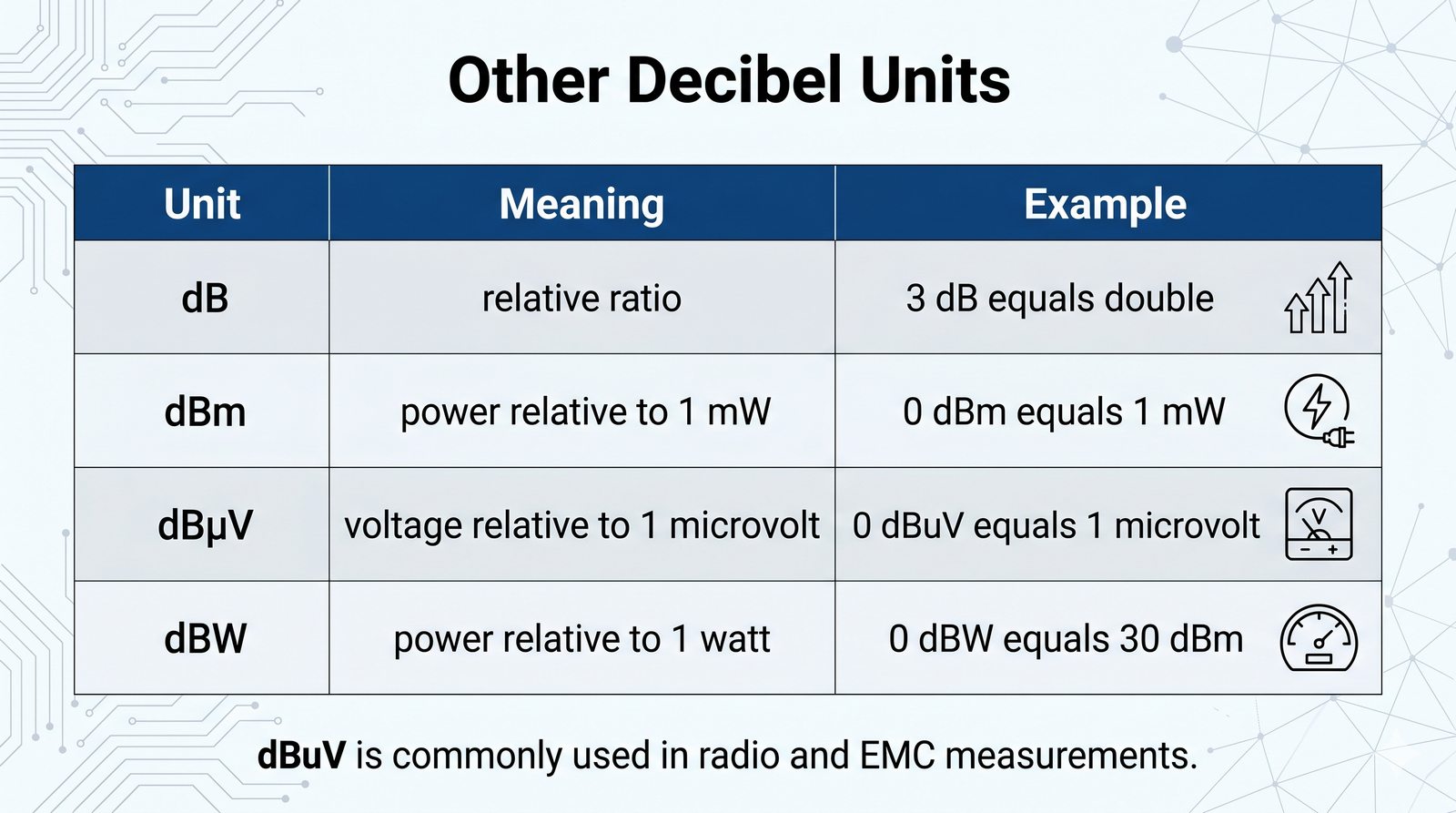

Inne jednostki decybelowe

dBμV – napięcie w decybelach względem 1 μV:

dBμV = 20 × log₁₀(U / 1 μV)

Stosowane przy pomiarach poziomu sygnału w telewizji kablowej, CATV.

dBW – moc w decybelach względem 1 W:

dBW = 10 × log₁₀(P / 1 W)

0 dBW = 30 dBm = 1 W

Jednostka	Odnośnik	Przykład
dBm	1 mW	0 dBm = 1 mW
dBW	1 W	0 dBW = 1 W = 30 dBm
dBμV	1 μV	0 dBμV = 1 μV

Jednostka dBuV jest używana w telewizji kablowej (CATV) i pomiarach napięcia sygnału HF. Odniesienie do 1 mikrowolta jest wygodne dla bardzo małych napięć – rzędu kilku mikrowoltów na granicy czułości odbiornika.

Konwersja między jednostkami wymaga uwzględnienia impedancji. Dla 50 omów 0 dBm = około 107 dBuV, dla 75 omów 0 dBm = około 109 dBuV. Znajomość przeliczników jest przydatna przy korzystaniu z różnych przyrządów.

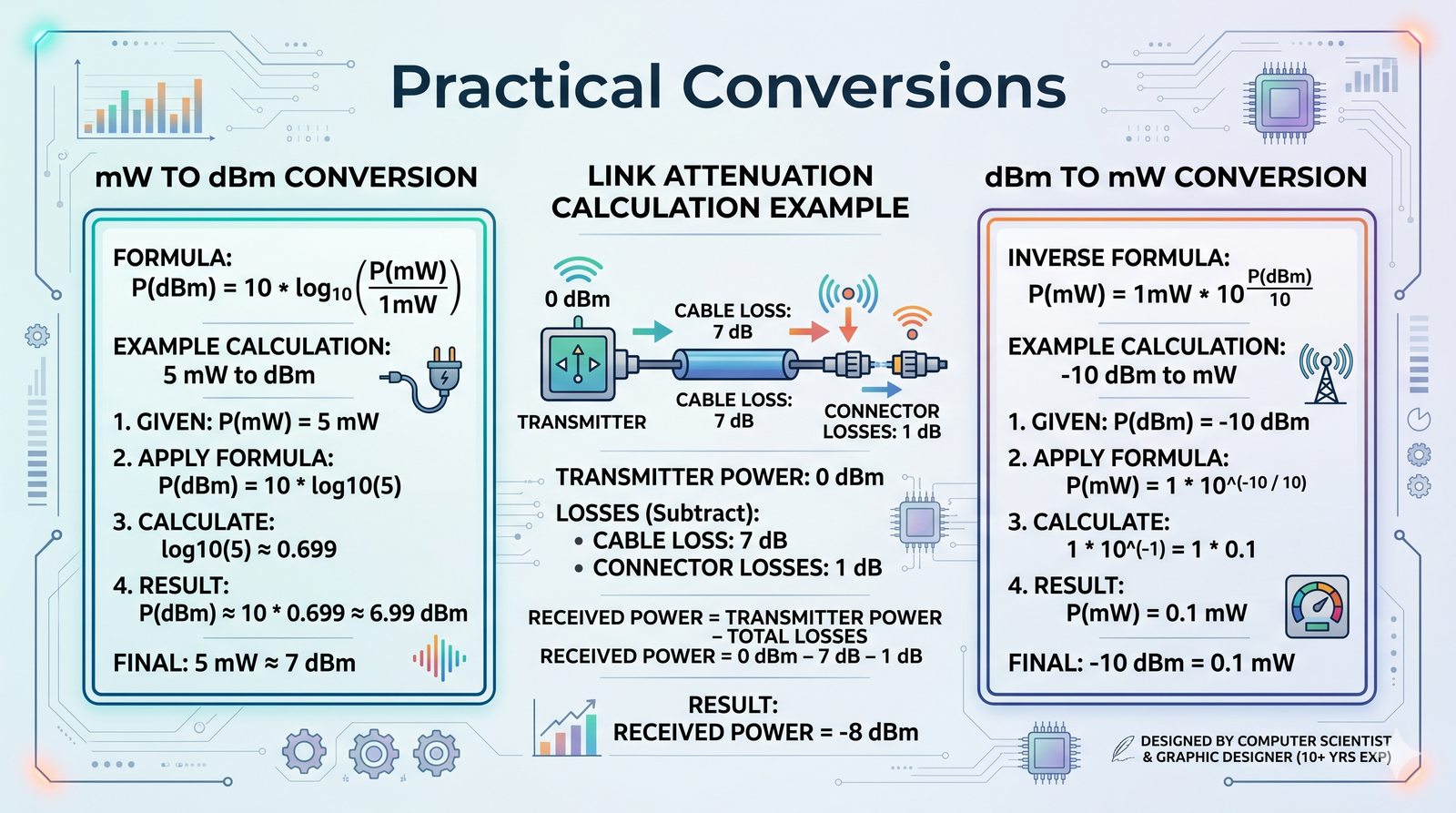

Praktyczne przeliczenia

# Z mocy na dBm:
P = 25 mW
dBm = 10 × log10(25) = 10 × 1,398 = 13,98 dBm
# Z dBm na moc:
dBm = -40
P = 10^(-40/10) = 10^(-4) = 0,0001 mW = 0,1 μW
# Tłumienie łącza:
P_nad = 0 dBm
P_odb = -15 dBm
Tłumienie = 0 - (-15) = 15 dB

Warto zapamiętać: co 3 dB to podwojenie/połowa mocy.

Praktyczne przeliczenia mocy na dBm i odwrotnie to codzienność technika. Warto zapamiętać: 0 dBm = 1 mW, 10 dBm = 10 mW, 20 dBm = 100 mW, 30 dBm = 1 W, -10 dBm = 0,1 mW.

Przy obliczaniu tłumienia: +10 dBm - 15 dB = -5 dBm. Dodawanie dBm do dBm nie ma sensu – trzeba przeliczyć na mW, dodać, i wyrazić w dBm. To częsty błąd początkujących.

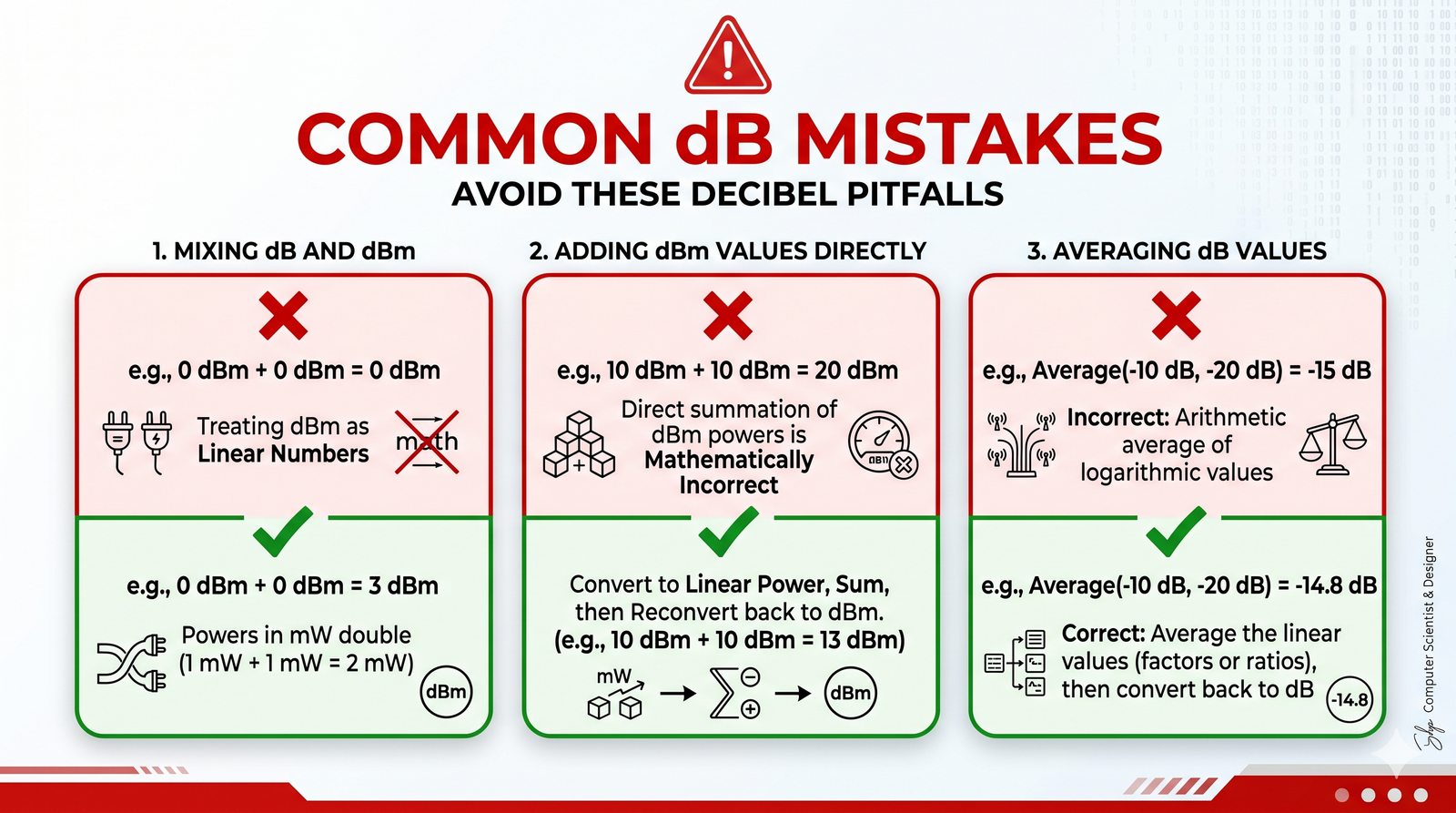

Na co uważać z dB?

dB ≠ dBm: dB to stosunek (względny), dBm to wartość absolutna
Nie można dodawać dBm do dBm: 0 dBm + 0 dBm ≠ 0 dBm (to 3 dBm, bo 1 mW + 1 mW = 2 mW)
Dodawanie dB do dBm: ma sens – moc +/- tłumienie: 0 dBm - 3 dB = -3 dBm
Średnia z dBm: nie liczy się średniej arytmetycznej – trzeba przeliczyć na mW, uśrednić, i z powrotem na dBm

Przykład błędu: średnia z -70 dBm i -80 dBm to nie -75 dBm, ale ≈ -73,3 dBm!

Zawsze myśl: czy to wartość absolutna (dBm, dBW) czy relatywna (dB)?

Pomylenie dB i dBm to jeden z najczęstszych błędów. "Sygnał ma -70 dB" to stwierdzeńie niepełne – powinno być -70 dBm. dB bez przyrostka służy tylko do stosunków, np. tłumienie 15 dB.

Inny błąd: średnia arytmetyczna dBm nie ma sensu fizycznego. Należy przeliczyć na mW, uśrednic i wrócić do dBm. Różnica może być znacząca przy dużej zmienności sygnału.

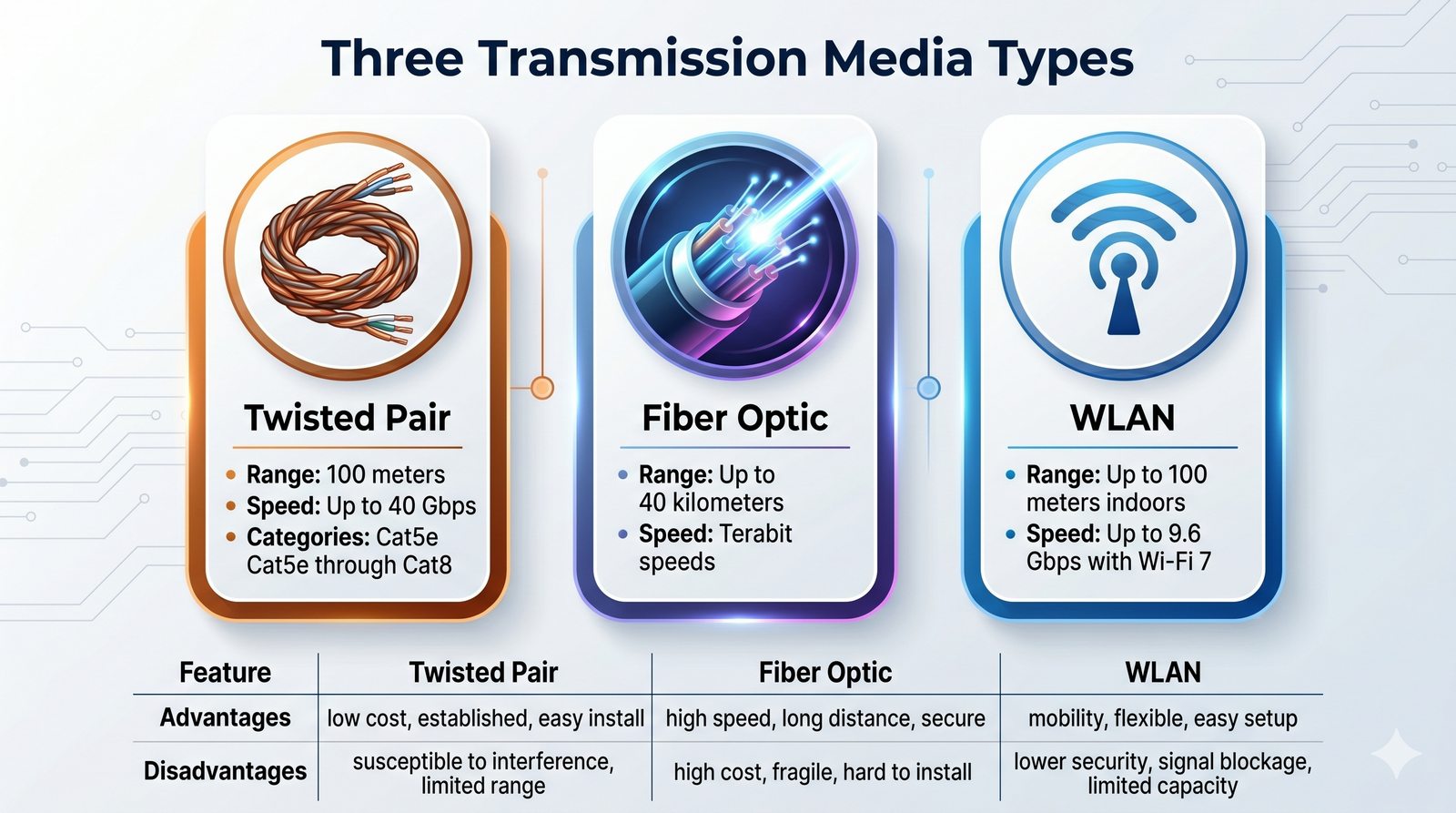

Trzy typy mediów

W sieciach komputerowych wyróżniamy trzy podstawowe media transmisyjne:

Medium	Typ	Zasięg typowy	Przepustowość
Skrętka (miedź)	Przewodowe	100 m	Do 40 Gb/s (Cat8)
Światłowód	Optyczne	Do 100+ km	Do 400 Gb/s+
WLAN (eter)	Bezprzewodowe	Do 100 m (wewnątrz)	Do 9,6 Gb/s (Wi-Fi 6), do 46 Gb/s (Wi-Fi 7)

Każde medium wymaga innych przyrządów pomiarowych i mierzy inne parametry fizyczne.

Wybór medium transmisyjnego ma kluczowe znaczenie. Skrętka miedziana jest najpopularniejsza w LAN dzięki niskiemu kosztowi, ale zasieg ograniczony do 100 m. Światłowody oferują większe odległości i przepustowości, ale są drozsze.

WLAN zapewnia mobilność, ale podlega zakłóceniom. W praktyce stosuje się podejście hybrydowe: backbone na światłowodach, dystrybucja na skrętce, dostęp przez Wi-Fi.

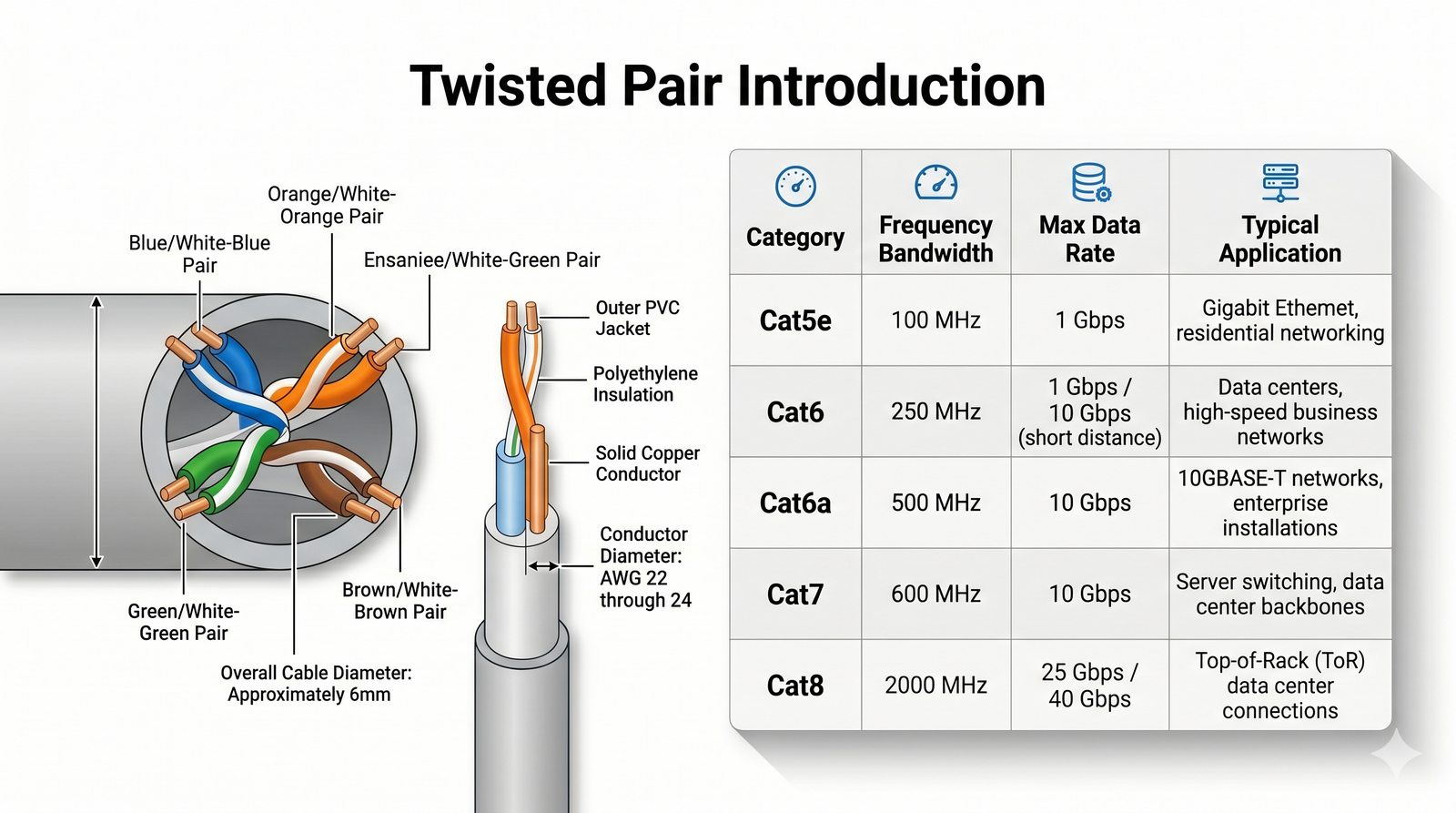

Skrętka – krótkie wprowadzenie

Skrętka (Twisted Pair) – najpopularniejsze medium w sieciach LAN.

Składa się z 4 par przewodów miedzianych skręconych ze sobą
Skręt redukuje zakłócenia elektromagnetyczne (EMI)
Im gęstszy skręt, tym wyższa odporność na zakłócenia

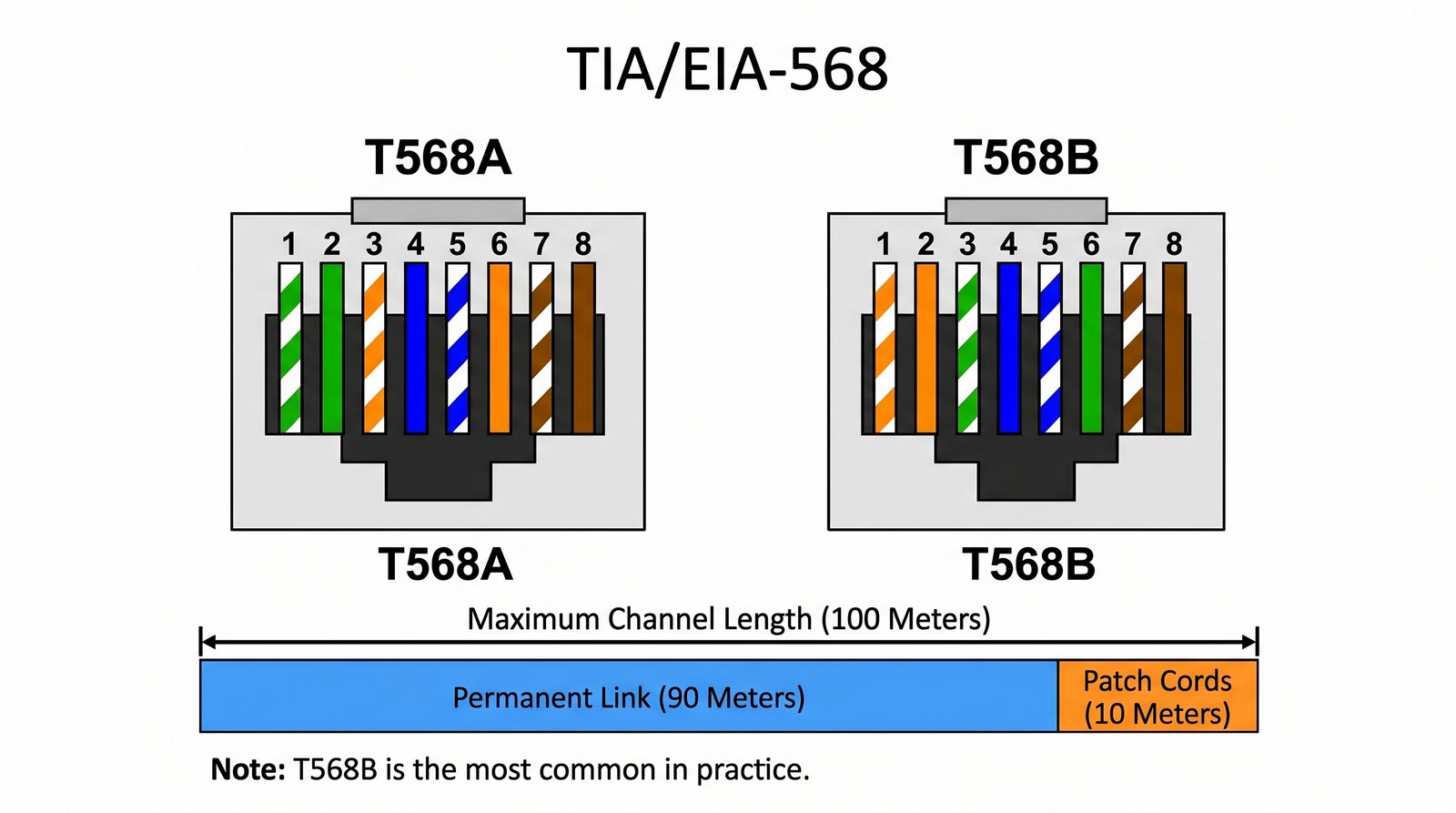

Kończy się wtykiem RJ45 (8P8C)

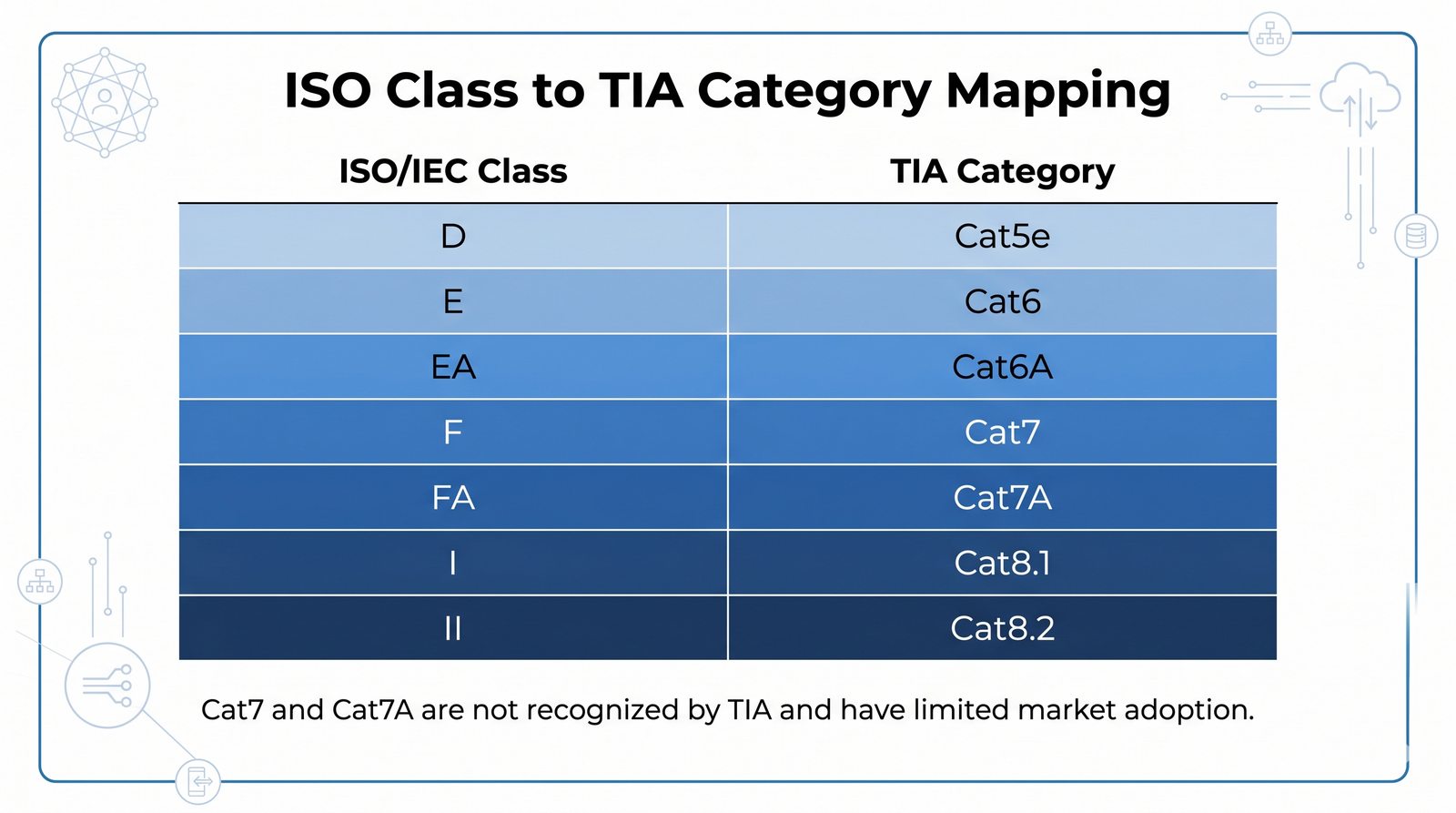

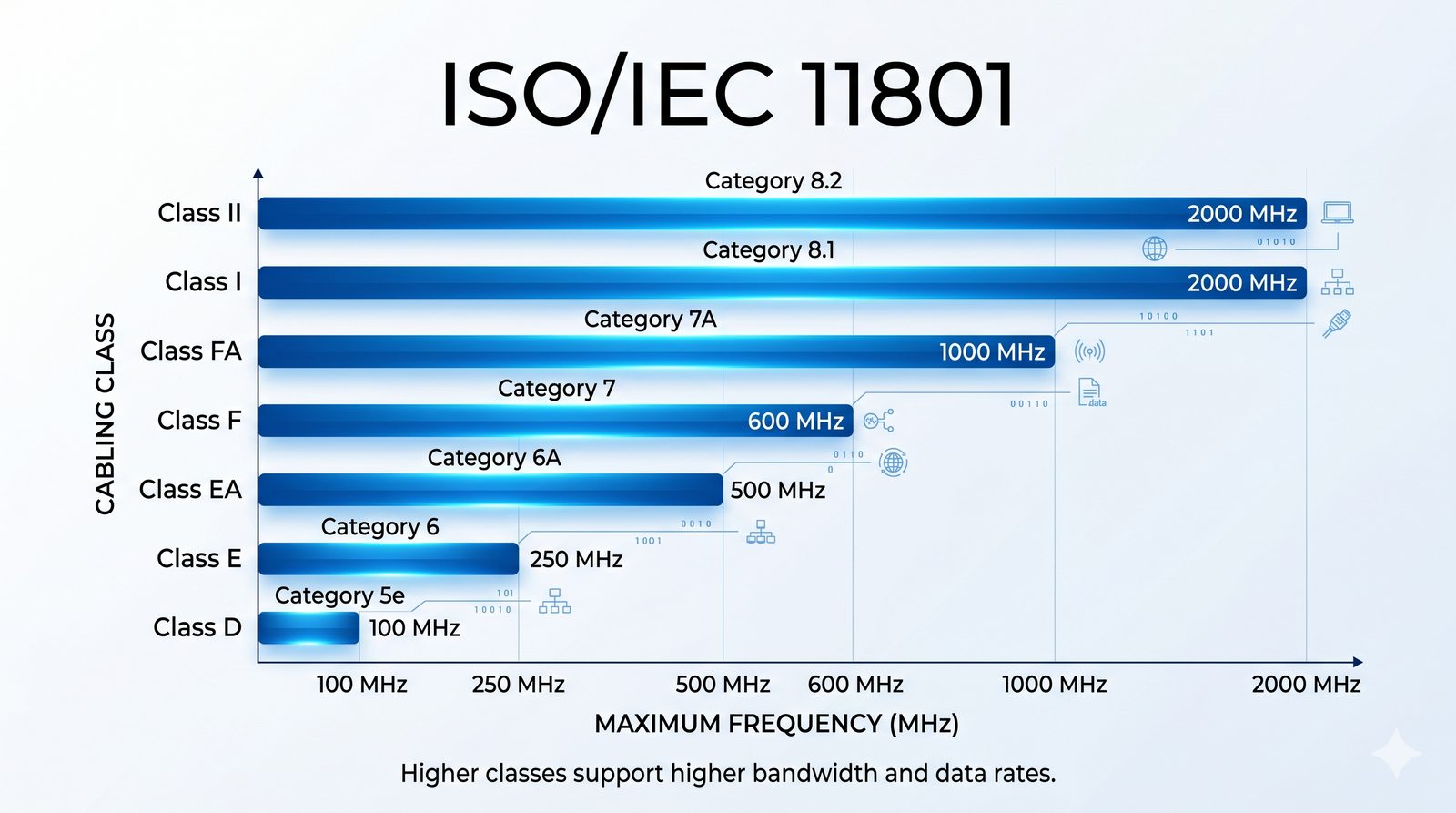

Kategorie: Cat5e (100 MHz), Cat6 (250 MHz), Cat6A (500 MHz), Cat7 (600 MHz), Cat8 (2000 MHz).

Skrętka (Twisted Pair) redukuje zakłócenia przez skręcenie par przewodów. Pole elektromagnetyczne jednego przewodu jest kompensowane przez przeciwne pole drugiego. Im więcej skrętów, tym lepsza ochrona przed EMI.

Cat5e: 100 MHz, Gigabit Ethernet. Cat6: 250 MHz. Cat6A: 500 MHz, 10 Gb/s do 100 m. Cat8: 2000 MHz, 25/40 Gb/s do 30 m w centrach danych.

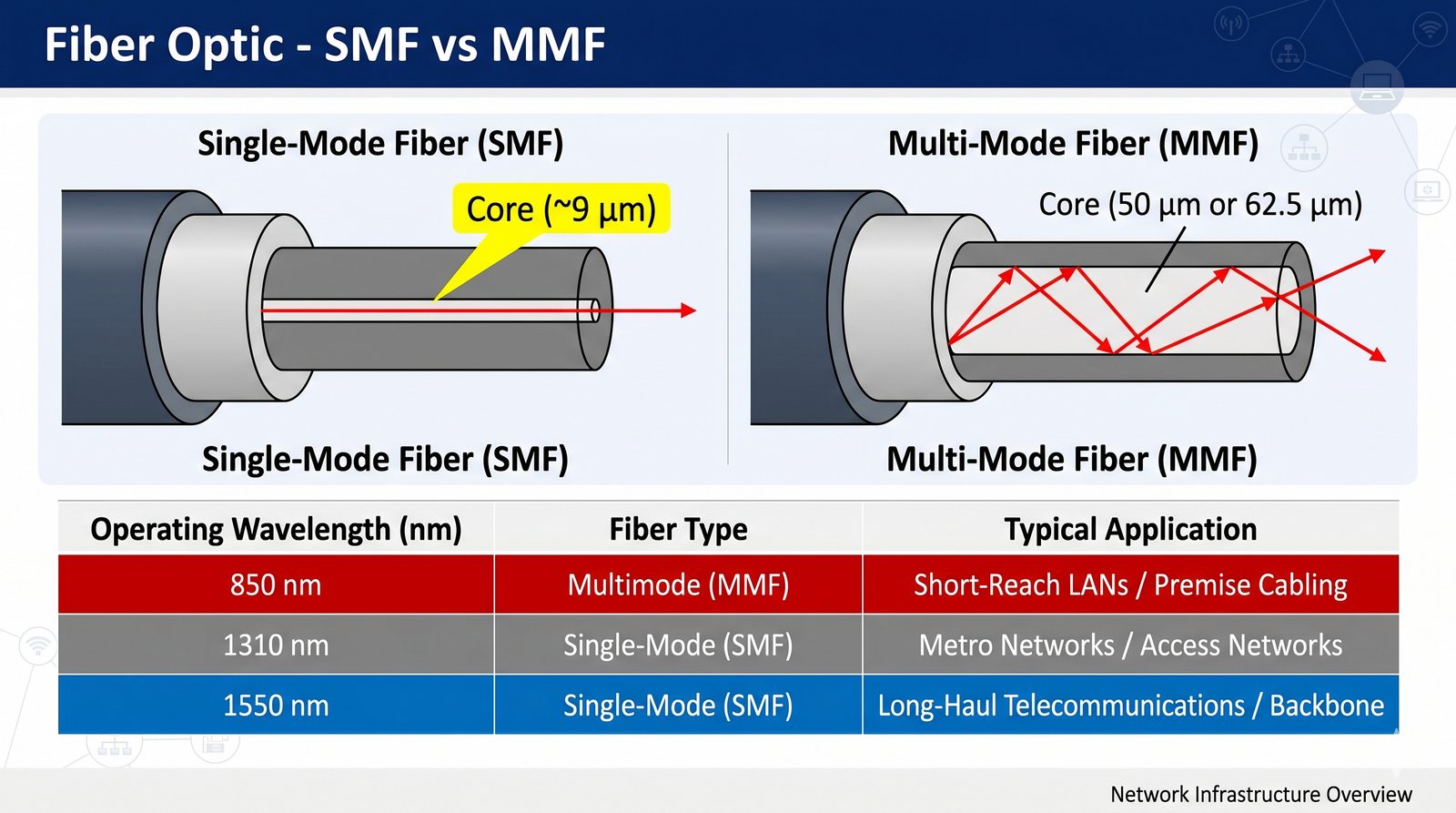

Światłowód – transmisja światłem

Światłowód – medium transmisyjne wykorzystujące światło do przesyłania danych.

SMF (Single Mode Fiber): jeden mod światła, mały rdzeń (9 μm), duży zasięg (do 100+ km)
MMF (Multi Mode Fiber): wiele modów, większy rdzeń (50/62,5 μm), mniejszy zasięg (do 550 m)

Długości fal: 850 nm (MMF), 1310 nm i 1550 nm (SMF).

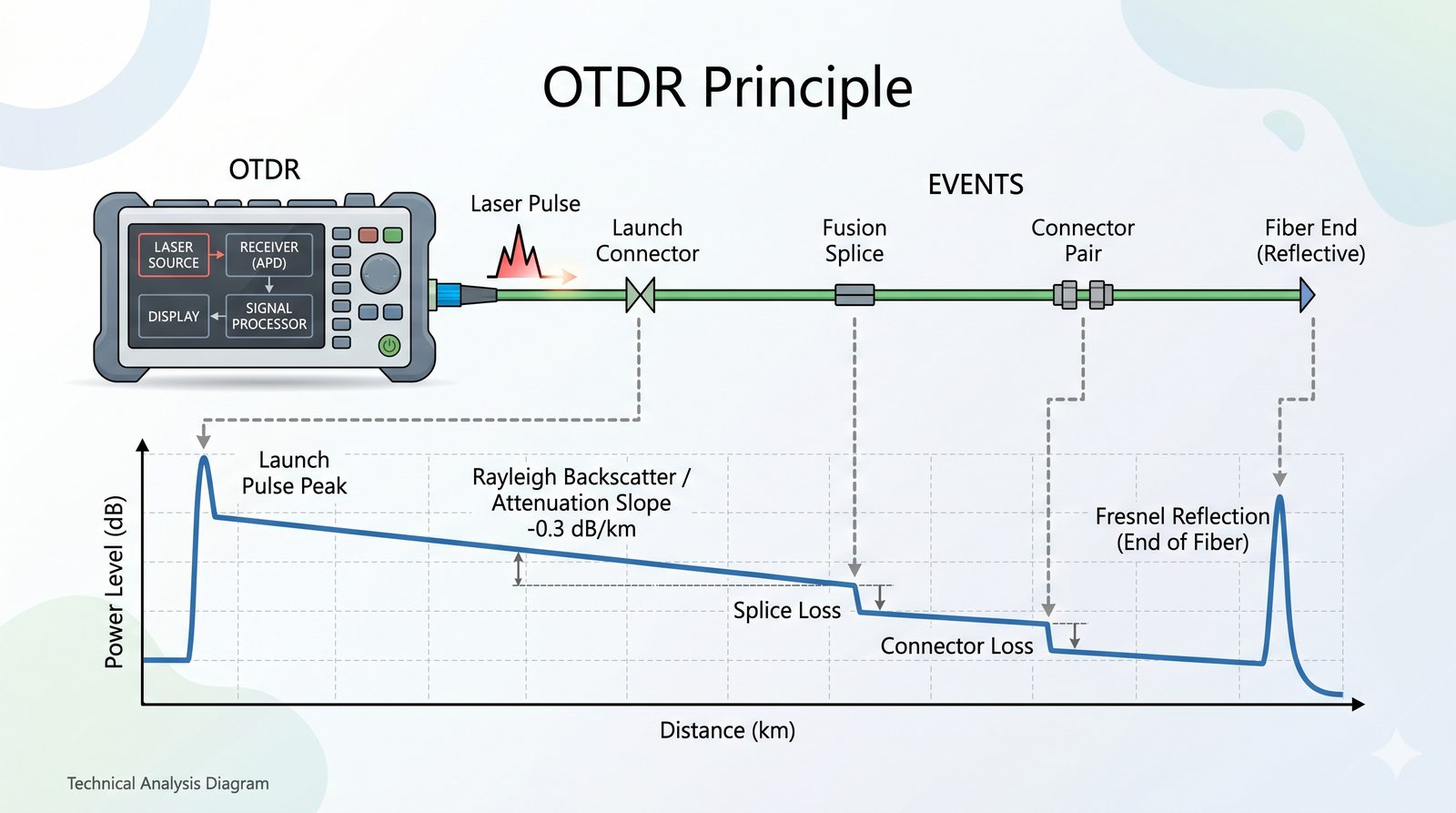

Pomiary: tłumienie (OPM), OTDR, VFL do lokalizacji uszkodzeń.

SMF (Single Mode Fiber) ma rdzeń 9 um, jeden mod światła, zasieg 100+ km. MMF (Multi Mode Fiber) ma rdzeń 50/62,5 um, wiele modów, mniejszy zasieg (do 550 m).

Długości fal: 850 nm (MMF), 1310 i 1550 nm (SMF). Pomiary: OPM, OLS, OTDR. OTDR lokalizuje uszkodzenia analizując światło rozproszone wstecznie (Rayleigh backscatter).

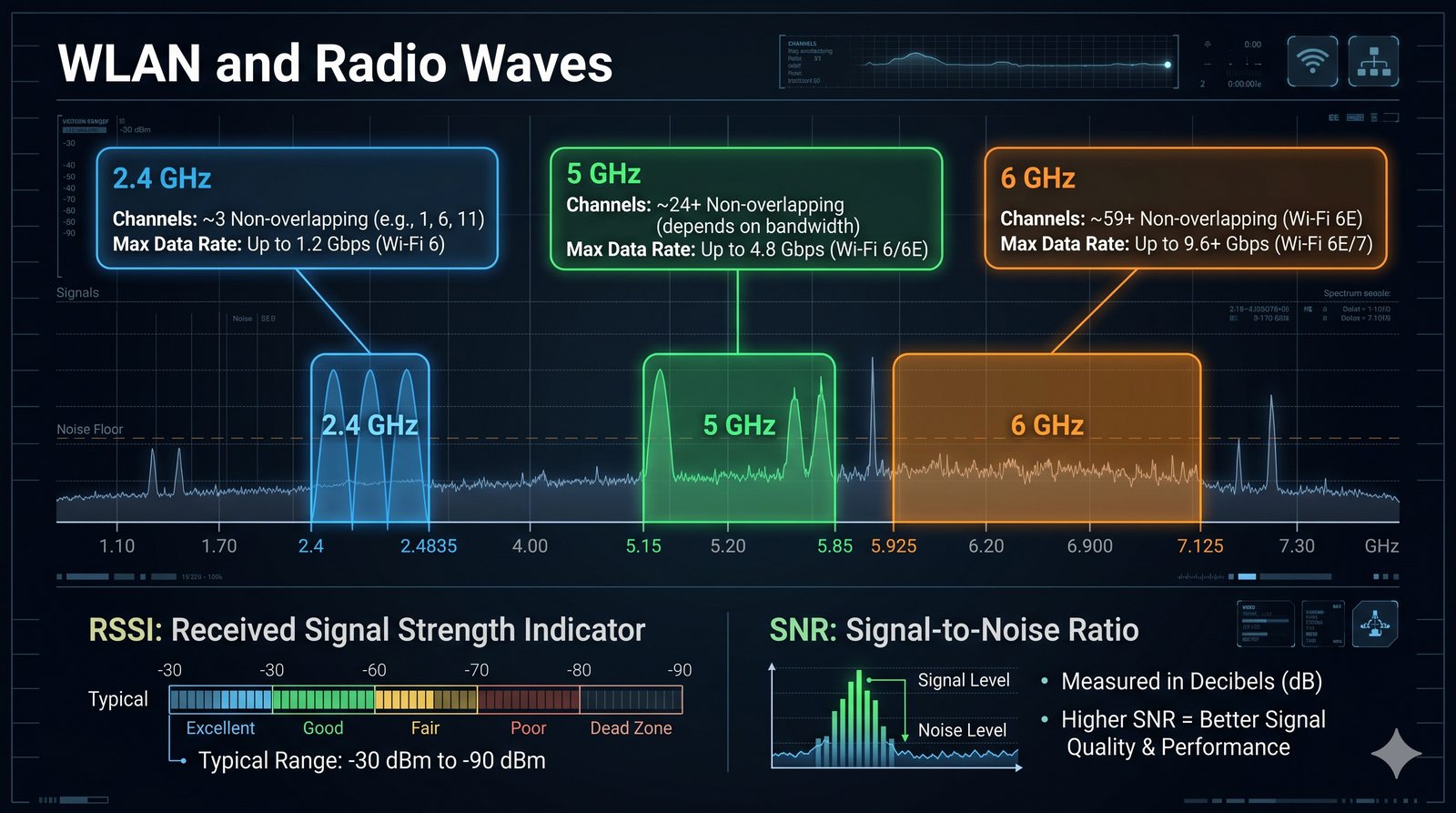

Eter – transmisja radiowa

Sieci WLAN (Wi-Fi) wykorzystują fale radiowe w pasmach 2,4 GHz, 5 GHz i 6 GHz (Wi-Fi 6E/7).

Moc nadawania: do 20 dBm (100 mW) w paśmie 2,4 GHz
Moc odbierana: od -20 dBm (blisko AP) do -90 dBm (granica zasięgu)

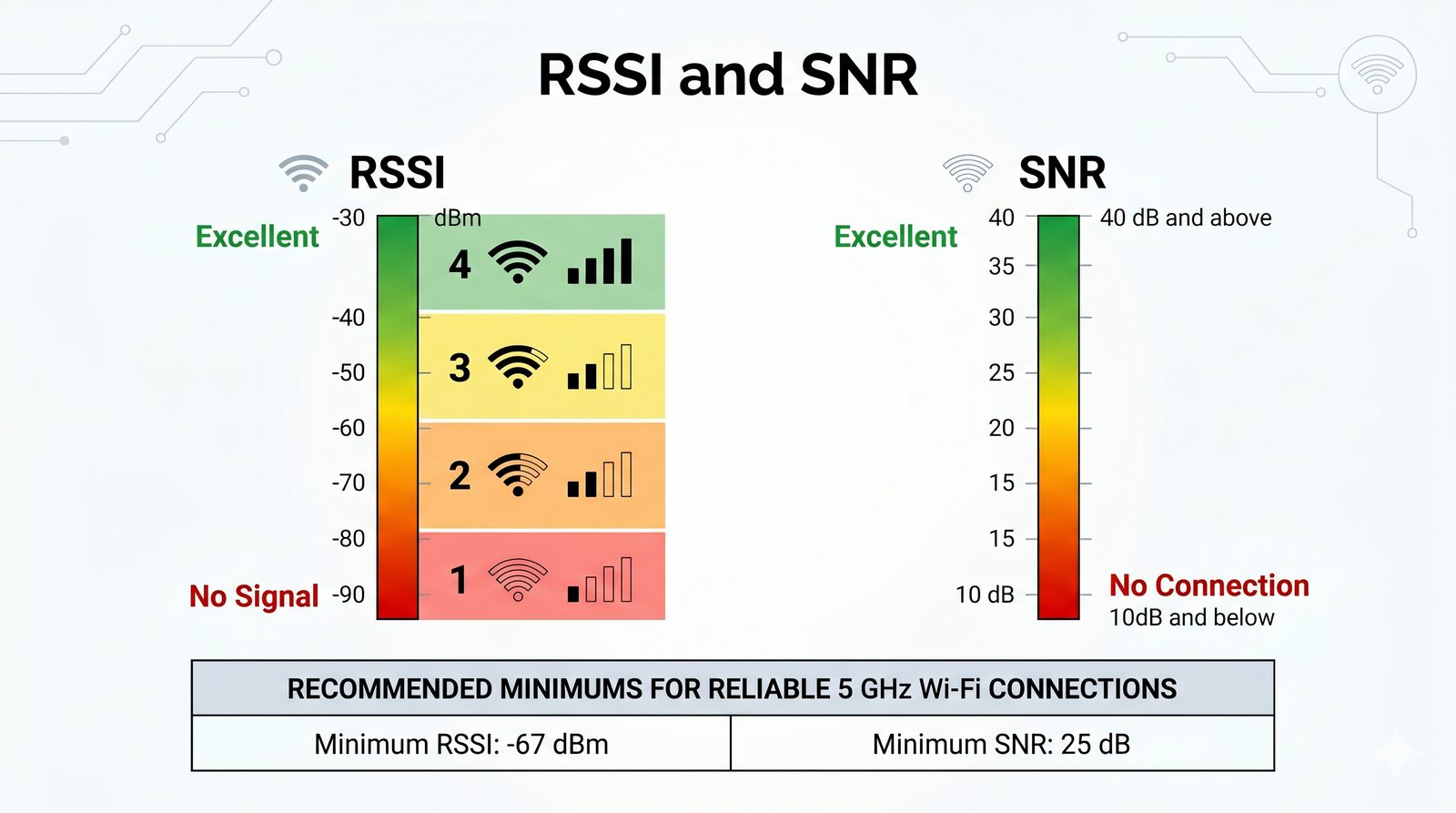

Parametry: RSSI, SNR, szum tła

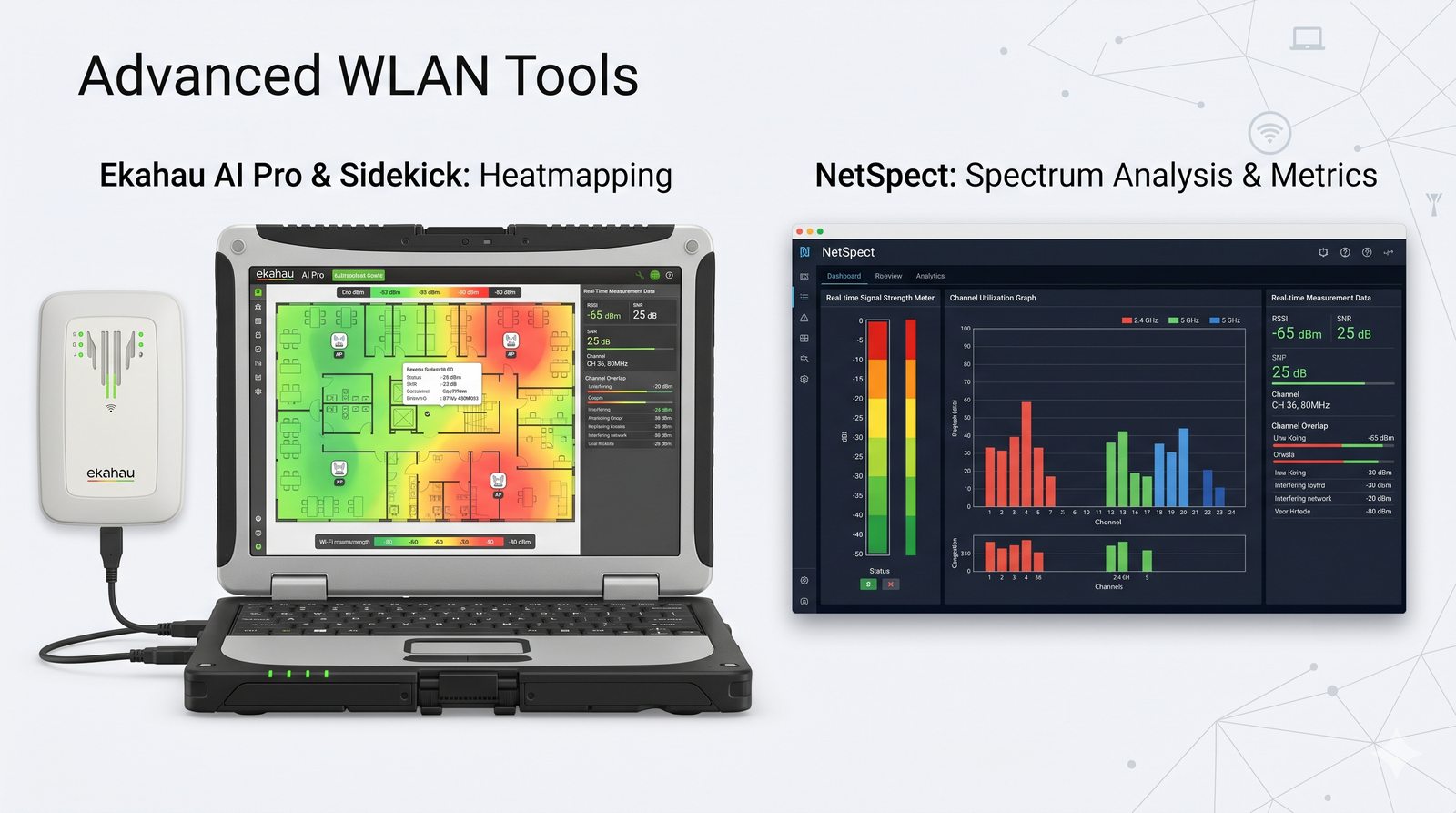

Pomiary: analizatory widma, Ekahau, NetSpot – mapy zasięgu (heatmapy).

Sieci WLAN pracują w pasmach ISM: 2,4 GHz (moc do 20 dBm EIRP), 5 GHz i 6 GHz (Wi-Fi 6E/7). Pasmo 5 GHz oferuje więcej kanałów i mniej zakłóceń.

Pomiary: analizatory widma, Ekahau, NetSpot. Wyniki w formie heatmap pokazujących pokrycie Sygnałem. Kluczowe parametry: RSSI, SNR, poziom szumu tła.

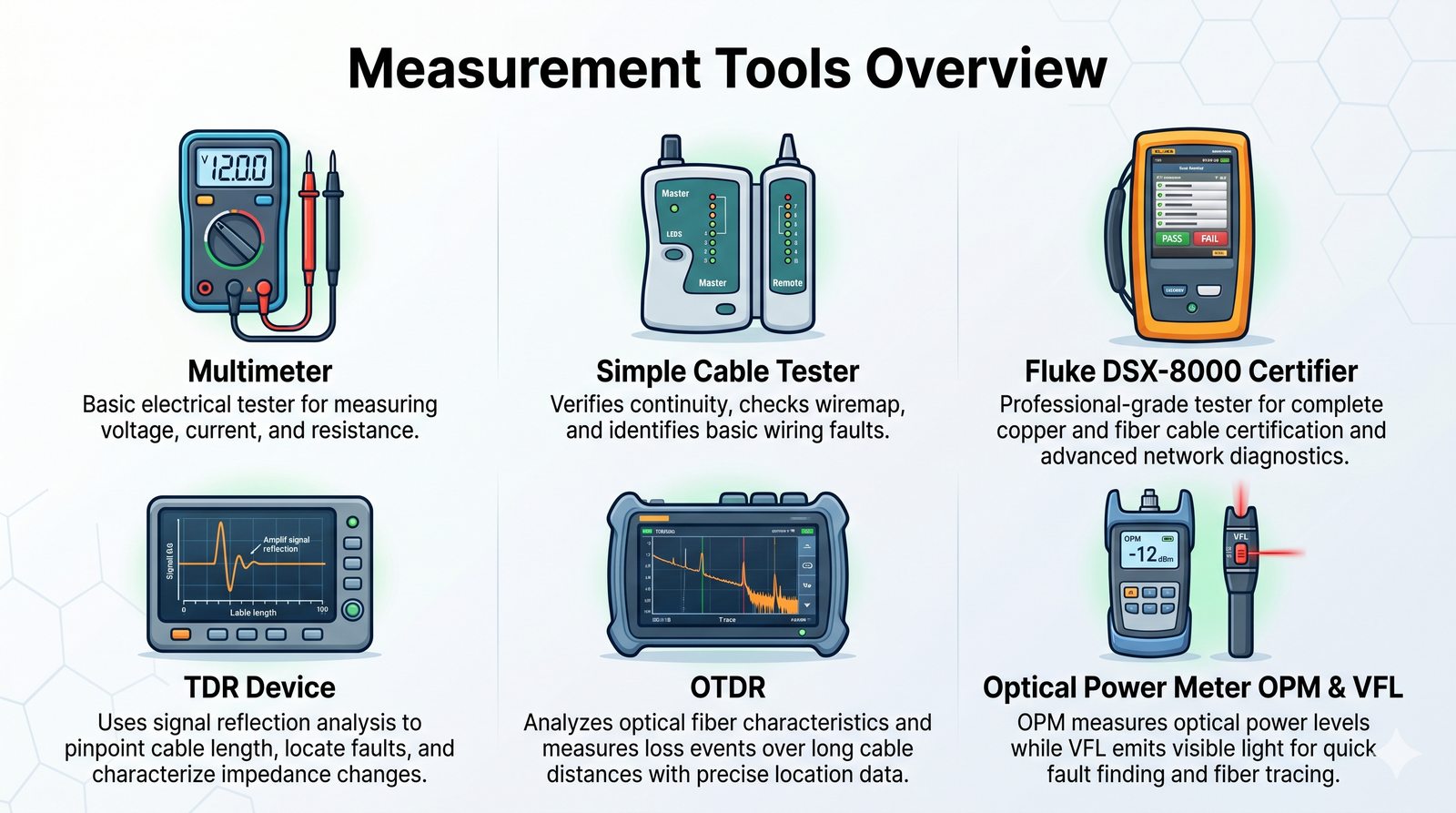

Narzędzia pomiarowe – przegląd

Przyrząd	Medium	Mierzy
Multimetr	Miedź	Ciągłość, napięcie, rezystancja
Tester okablowania	Miedź	Mapa połączeń, ciągłość

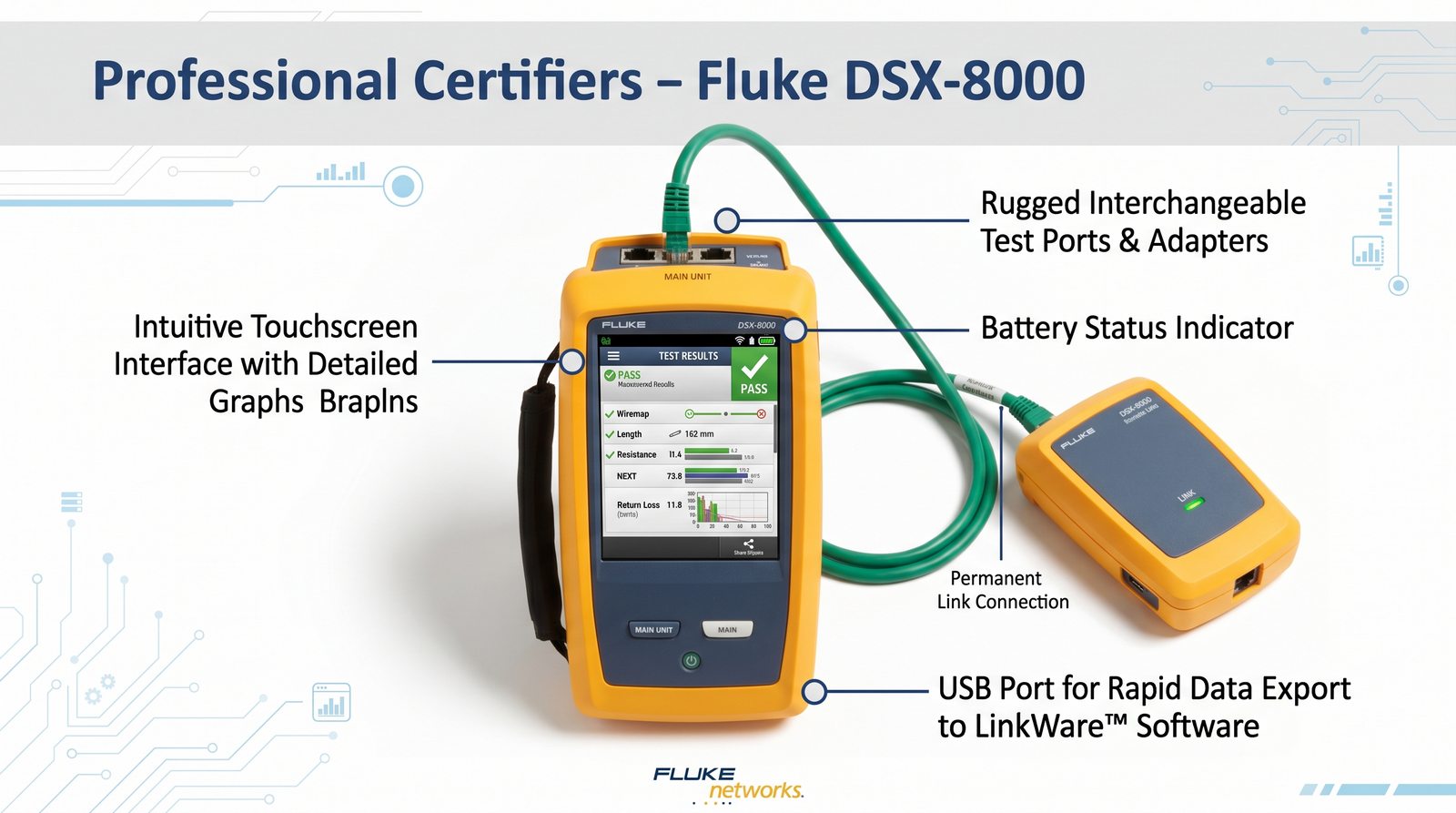

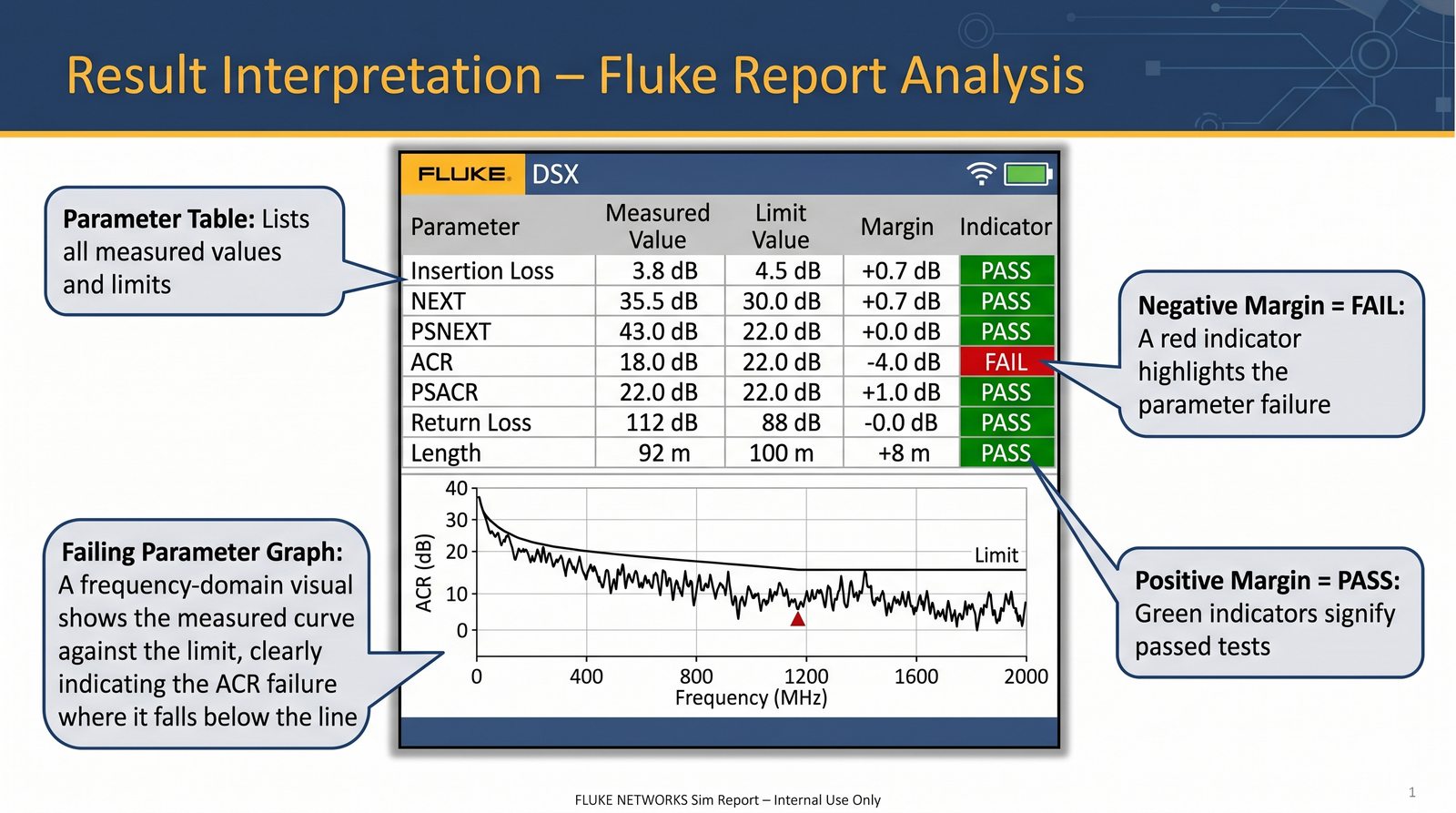

Certyfikator (Fluke)	Miedź	Wszystkie parametry transmisyjne

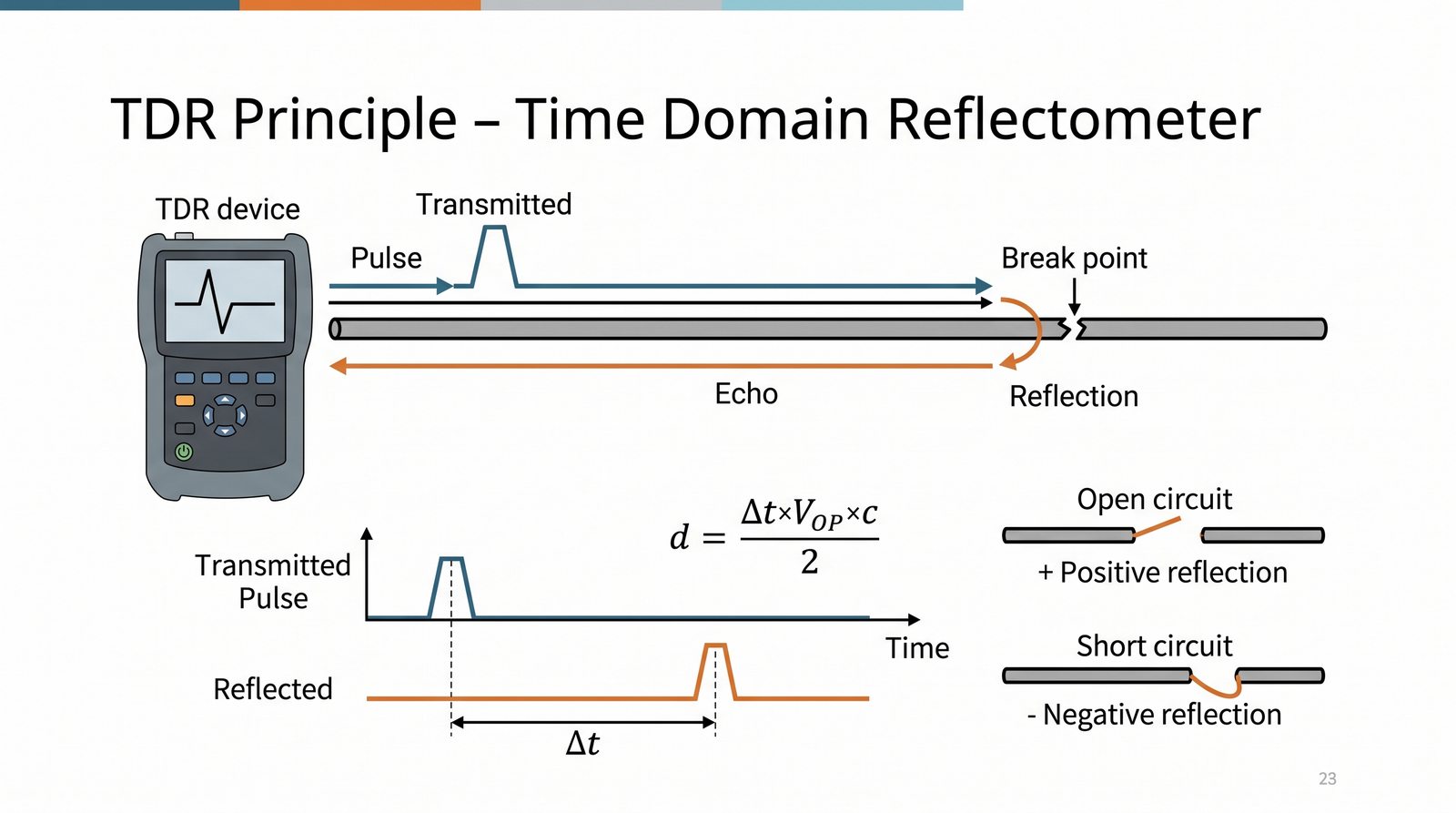

TDR	Miedź	Długość, lokalizacja przerw/zwarć
OTDR	Światłowód	Tłumienie, długość, zdarzenia

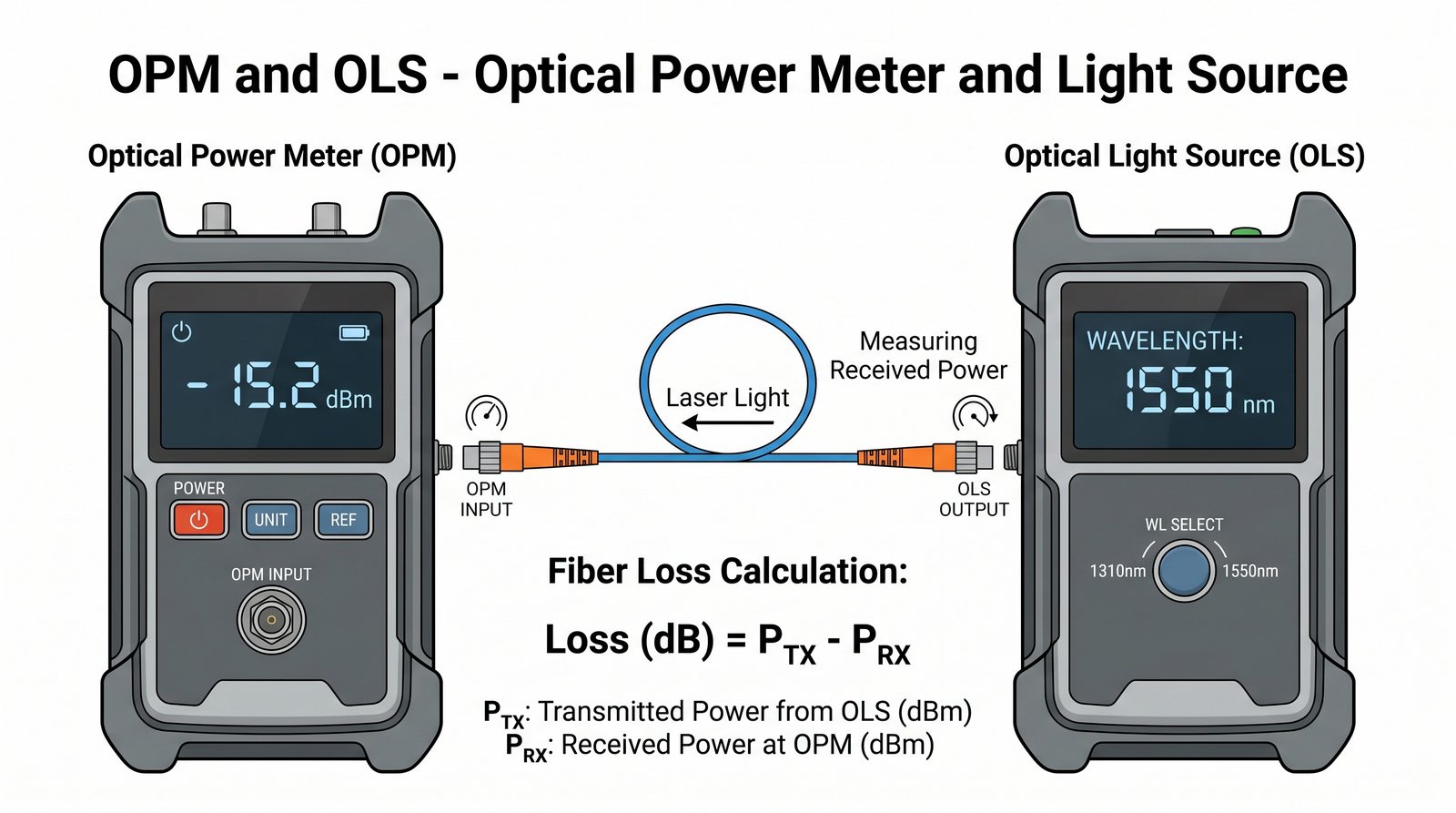

OPM (miernik mocy)	Światłowód	Moc optyczna

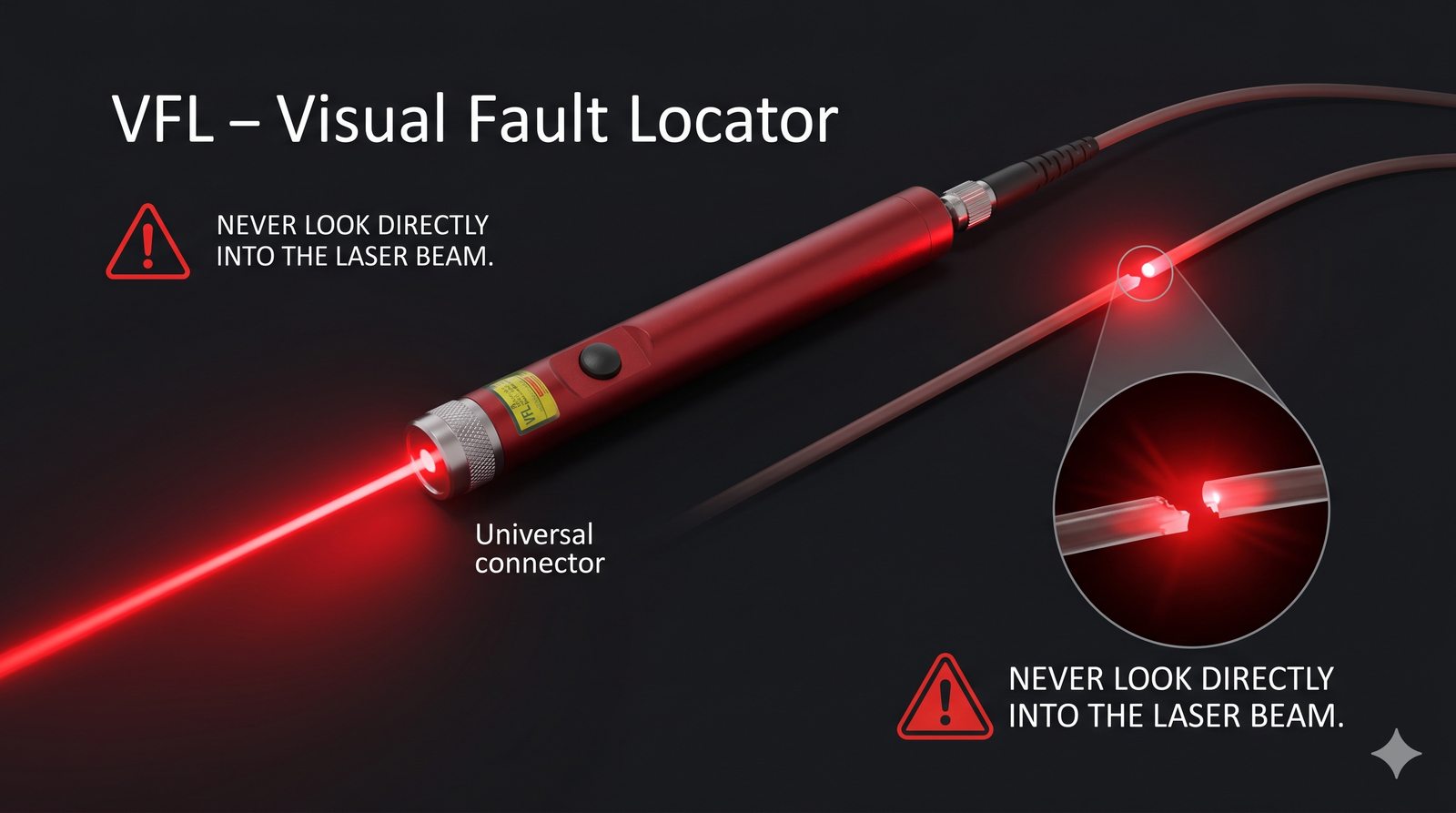

VFL	Światłowód	Lokalizacja uszkodzeń (laser widzialny)

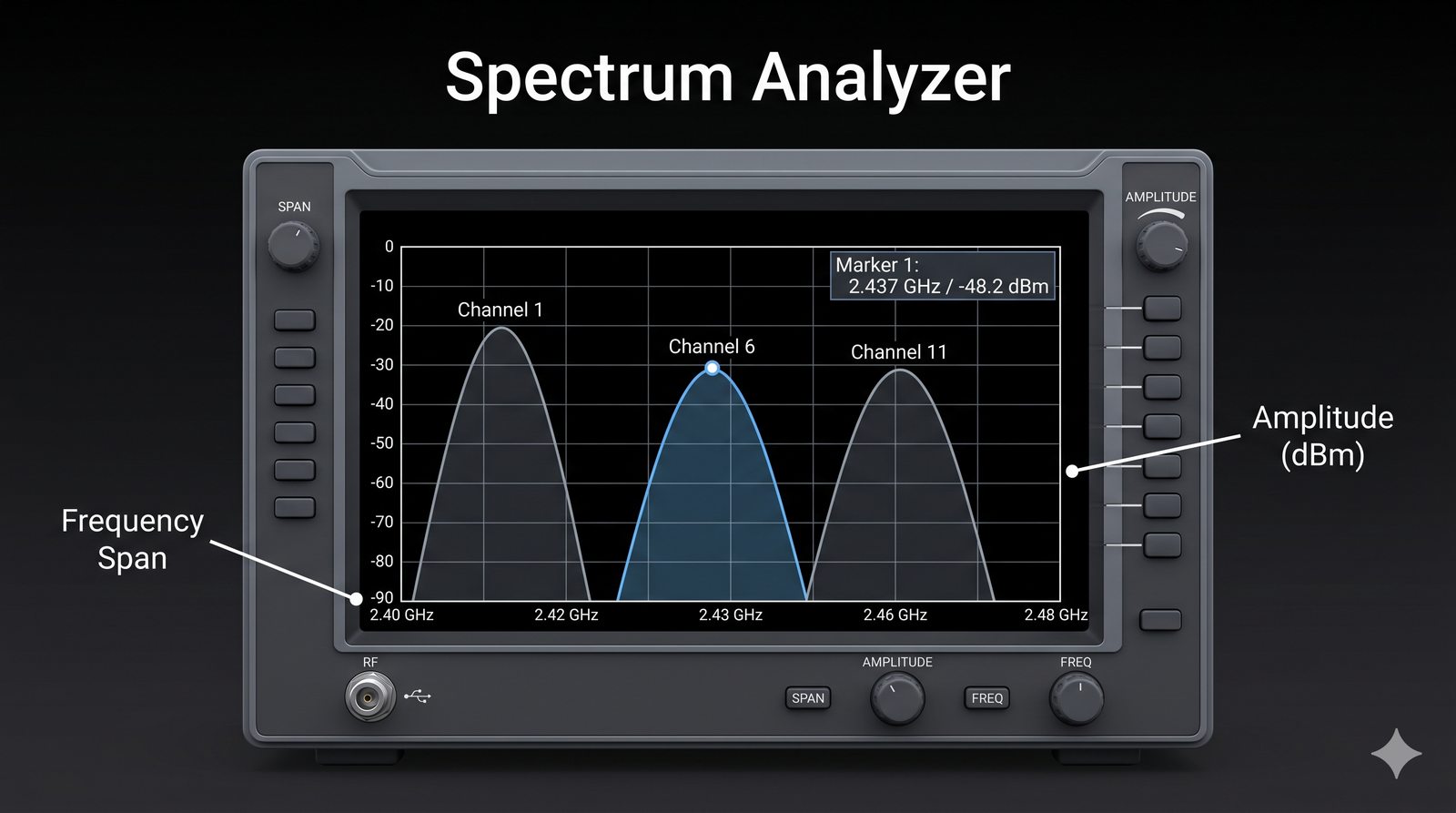

Analizator widma	WLAN	Widmo, szumy, interferencje

Dla miedzi: multimetr (ciągłość, rezystancja), tester okablowania (mapa pinów), certyfikator Fluke (pełne parametry transmisyjne). Dla światłowodów: OPM + OLS, OTDR, VFL.

Dla WLAN: analizator widma do identyfikacji interferencji i pomiaru mocy w kanałach. Wybór narzędzia zależy od testowanego medium i wymaganego poziomu dokładności.

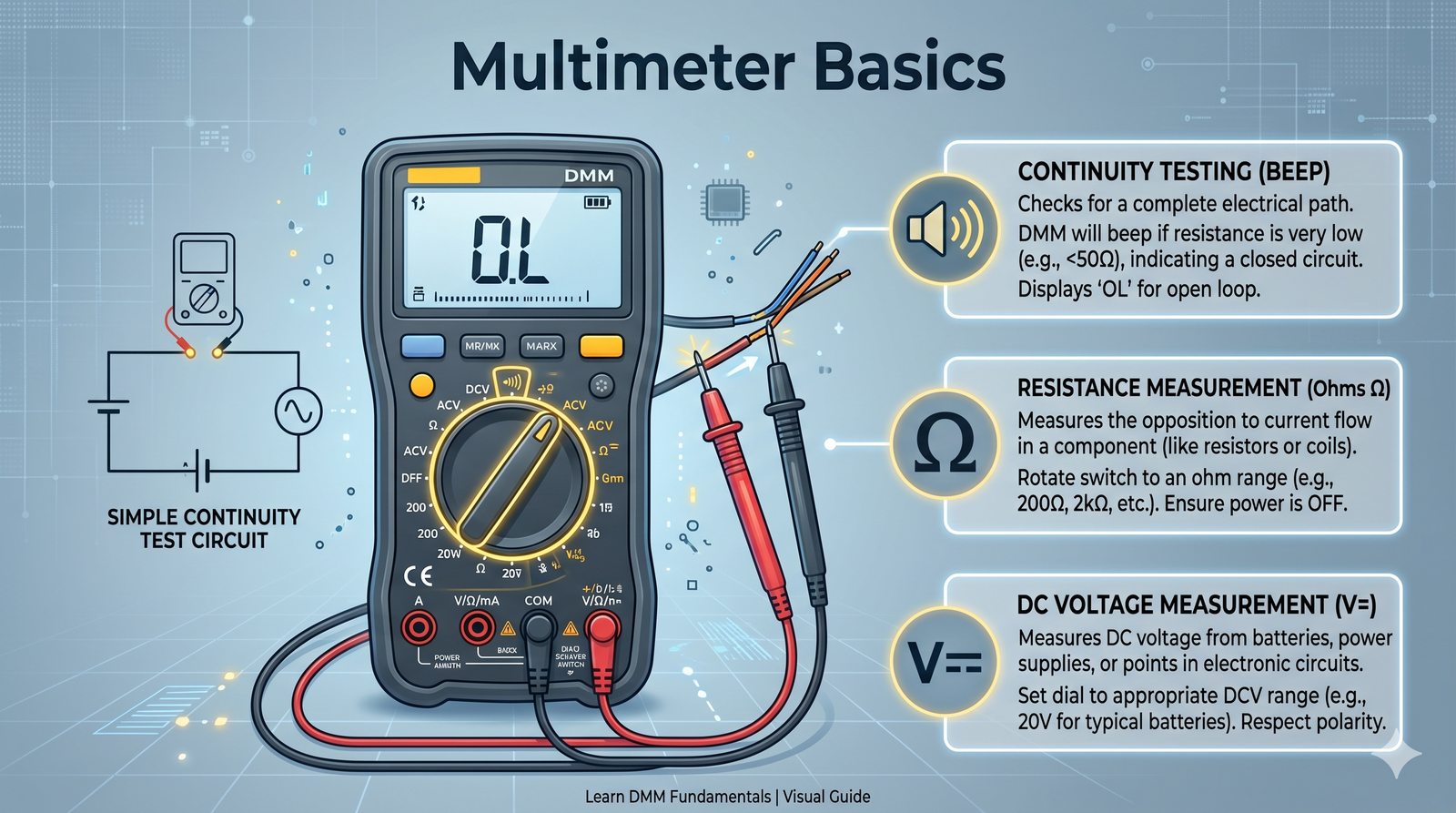

Podstawowe narzędzie każdego technika

Multimetr pozwala na podstawowe pomiary w okablowaniu miedzianym:

Pomiar ciągłości (buzzer): czy przewód jest przerwany?
Pomiar rezystancji: czy rezystancja pętli jest w normie (max 25 Ω dla 100 m Cat6)?
Pomiar napięcia: czy na linii nie ma napięcia stałego (zasilanie PoE)?
Test zwarć: czy przewody nie są zwarte?

# Przykład: pomiar rezystancji pętli skrętki
Multimetr w trybie Ω → podłącz do pary
# Oczekiwana wartość: ok. 0,1 Ω/m → 10 Ω dla 100 m

Multimetr to podstawowe narzędzie technika. Najważniejsze funkcje: pomiar ciągłości (buzzer), rezystancji (omy), napięcia stałego i zmiennego. W sieciach Ethernet szczególnie przydatny pomiar rezystancji pętli.

Standardowa rezystancja żyły w skrętce to około 0,1 oma/m, co dla 100 m daje około 10 omów pętli. Wyższa wartość może świadczyć o uszkodzeniu lub korozji złączy.

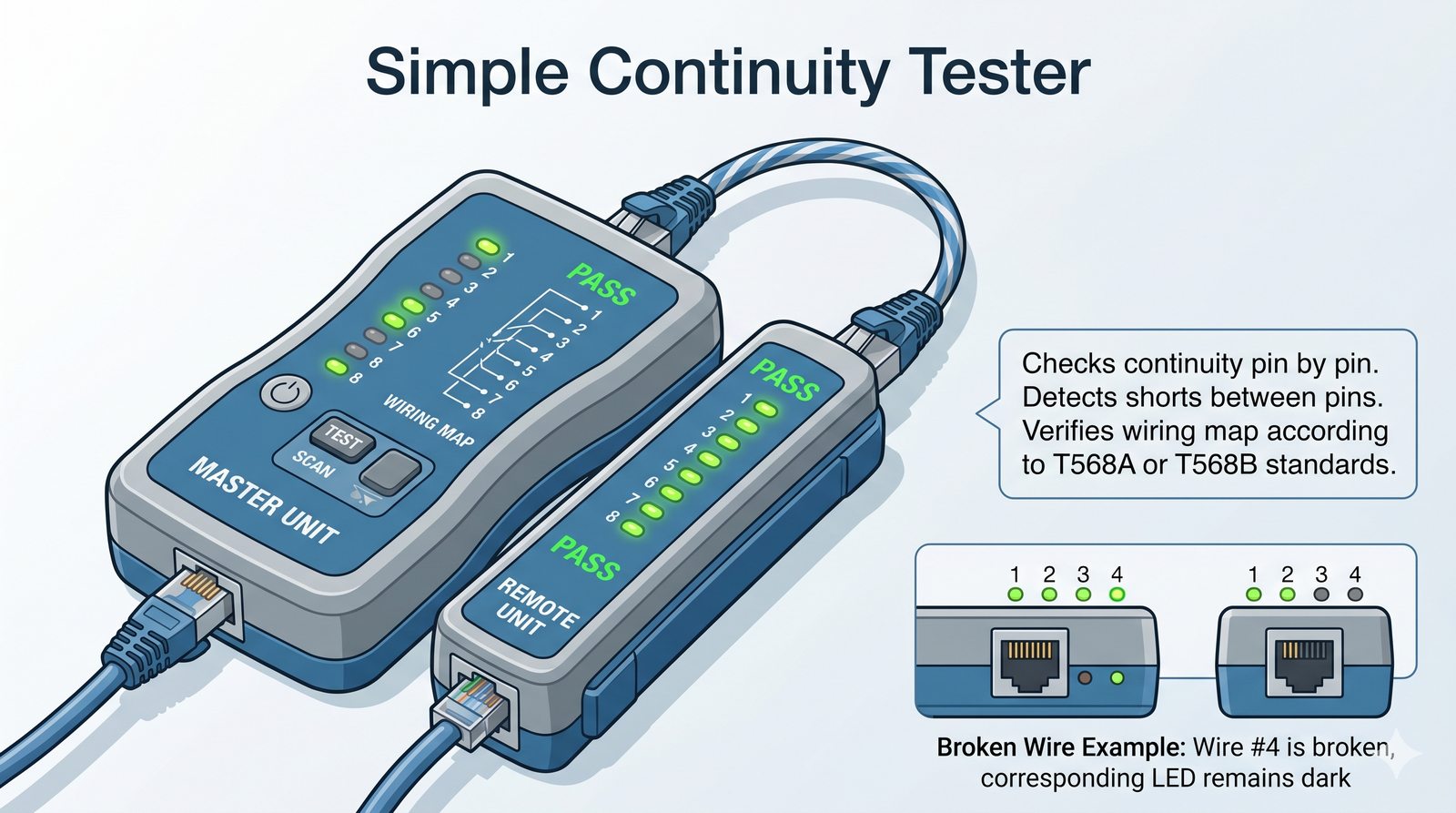

Prosty tester ciągłości

Najprostsze testery okablowania (za kilkadziesiąt zł) sprawdzają:

Mapę połączeń: czy piny 1–8 są podłączone we właściwej kolejności?
Ciągłość: czy każdy przewód jest sprawny?
Zwarcia: czy przewody nie są zwarte ze sobą
Rozłączenia: czy któryś przewód nie jest odłączony

Zazwyczaj składają się z dwóch modułów: nadajnika i odbiornika.

Wyświetlają numer pinu na obu końcach – jeśli numery się zgadzają, okablowanie jest poprawne.

Tester ciągłości NIE certyfikuje okablowania – nie mierzy parametrów transmisyjnych!

Proste testery za kilkadziesiąt złotych sprawdzają mapę połączeń i ciągłość 8 żył. Wysyłają sygnał testowy i sprawdzają, czy dociera do odpowiedniego pinu.

Nie mierzą one parametrów transmisyjnych (tłumienie, przesłuch). Do certyfikacji wymaganej przy odbiorze instalacji konieczny jest profesjonalny certyfikator.

Profesjonalne certyfikatory

Certyfikatory (np. Fluke DSX-8000, Ideal LanTEK) wykonują pełen zestaw pomiarów:

Tłumienie (Insertion Loss)
NEXT, PSNEXT, ACR, PSACR
ELFEXT, PSELFEXT
Return Loss
Opóźnienie propagacji, Delay Skew
Długość kabla

Wynik: PASS/FAIL wg wybranej normy (TIA-568, ISO 11801).

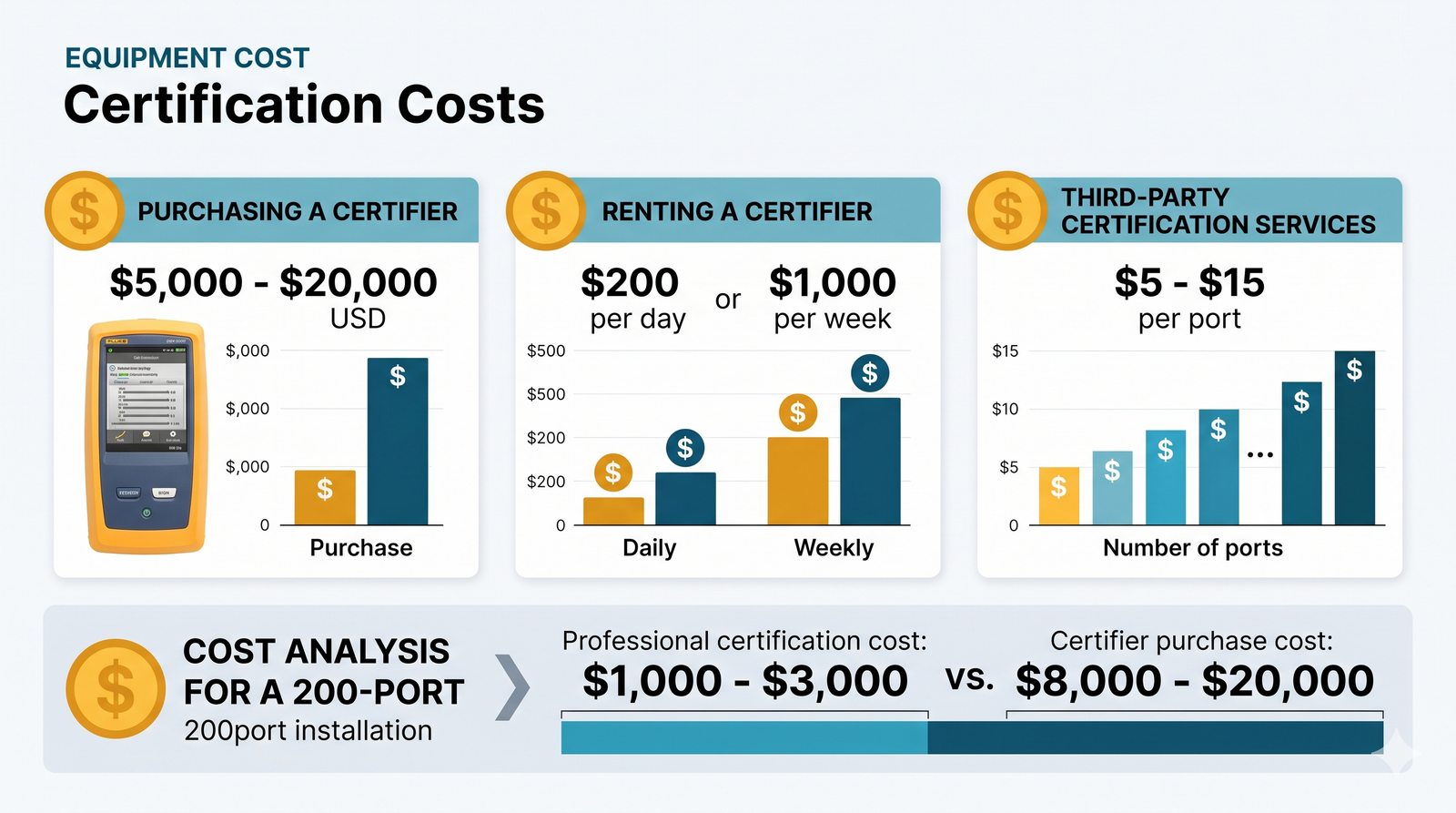

Koszt urządzenia: od 15 000 do 60 000 zł.

Tylko certyfikator może wystawić oficjalny certyfikat okablowania – wymagany przy odbiorze instalacji!

Certyfikatory (Fluke DSX-8000, Ideal LanTEK) kosztują 15 000-60 000 zł. Mierzą wszystkie parametry transmisyjne i generują raporty PASS/FAIL.

Parametry: Insertion Loss, NEXT, ELFEXT, ACR, Return Loss, Delay Skew, długość kabla. Każdy ma krzywą graniczną w funkcji częstotliwości.

Time Domain Reflectometer

TDR – przyrząd do diagnostyki okablowania miedzianego.

Zasada działania:

Wysyła krótki impuls elektryczny w kabel
Mierzy czas powrotu echa odbitych od nieciągłości impedancji
Na podstawie czasu i prędkości propagacji (VOP) oblicza odległość

TDR lokalizuje:

Przerwy w kablu
Zwarcia
Zalania, zagniecenia kabla
Niedopasowane zakończenia

TDR to „radar dla kabli" – wysyła sygnał i nasłuchuje echa.

TDR wysyła impuls napięciowy i mierzy czas powrotu echa od nieciągłości impedancji. Znając VoP (Velocity of Propagation), oblicza odległość do uszkodzenia.

VoP dla skrętek miedzianych wynosi 0,65-0,75c. Nowoczesne TDR-y lokalizują uszkodzenia z dokładnością do kilkunastu cm na dystansie setek metrów.

Optical Time Domain Reflectometer

OTDR – odpowiednik TDR dla światłowodów.

Zasada działania:

Wysyła impuls światła lasera do światłowodu
Mierzy światło rozproszone wstecznie (Rayleigh backscatter) i odbite (Fresnel reflection)
Tworzy wykres tłumienia w funkcji odległości

OTDR lokalizuje:

Spawy, złącza, (nie)doskonałości
Przerwy i pęknięcia światłowodu
Mikrozagięcia
Końcówki kabla

OTDR używa zjawiska rozpraszania Rayleigha – światło rozprasza się na mikroskopijnych niedoskonałościach szkła.

OTDR wykorzystuje zjawisko rozpraszania Rayleigha. Światło rozprasza się na niedoskonałościach szkła, część wraca do zródla. OTDR tworzy wykres tłumienia w funkcji odległości.

Na wykresie widoczne zlacza, spawy, mikrozgięcia, pęknięcia i końcówki (odbicie Fresnela). Profesjonalne OTDR oferują wiele długości fal i czasów impulsu.

Miernik mocy optycznej i źródło światła

OPM (Optical Power Meter) – mierzy moc optyczną na wyjściu światłowodu.

OLS (Optical Light Source) – stabilne źródło światła o zadanej długości fali (850, 1310, 1550 nm).

Razem tworzą zestaw do pomiaru tłumienia toru światłowodowego:

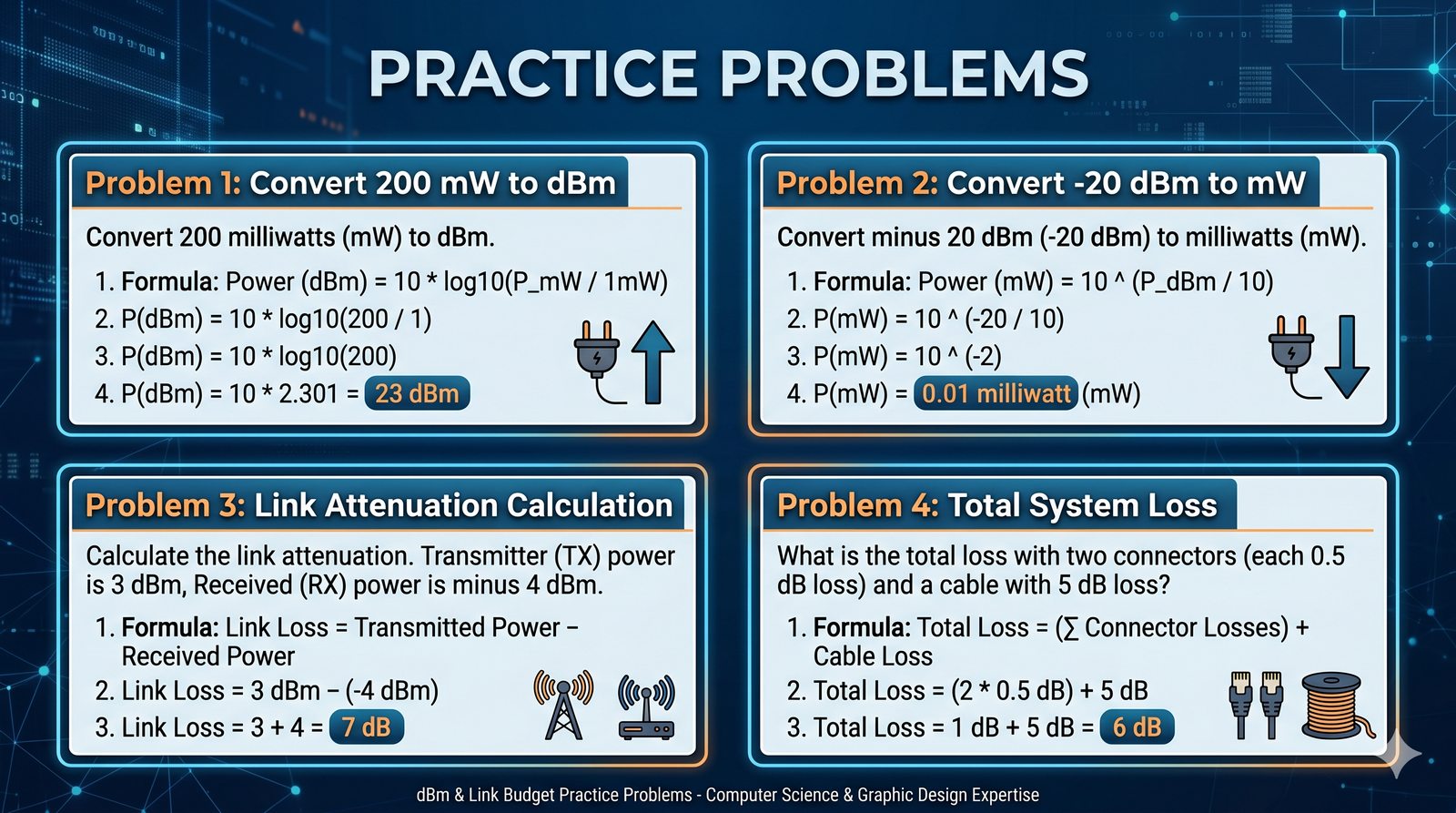

# Pomiar tłumienia toru (metoda A/B)
1. OLS nadaje na jednym końcu (0 dBm)
2. OPM mierzy na drugim końcu (-3,5 dBm)
3. Tłumienie = 0 - (-3,5) = 3,5 dB

OPM + OLS to podstawowy zestaw do pomiarów światłowodów – tańszy i prostszy niż OTDR.

OPM mierzy moc optyczną na końcu światłowodu. Dokładność +/- 0,2 dB. Wymaga okresowej kalibracji.

OLS + OPM = pomiar tłumienia metodą A/B. Na jednym końcu zródlo (np. 0 dBm na 1310 nm), na drugim miernik. Różnica to tłumienie toru.

Wizualny lokalizator uszkodzeń

VFL (Visual Fault Locator) – źródło światła czerwonego (650 nm, 1–10 mW).

Zastosowanie:

Lokalizacja przerw, pęknięć, mikrozagięć
Identyfikacja włókna w panelu krosowniczym
Sprawdzanie ciągłości toru

Jak działa: VFL podłączamy do światłowodu – na miejscu uszkodzenia światło czerwone przebija się przez płaszcz kabla i jest widoczne gołym okiem.

Uwaga: nie patrzeć w wiązkę lasera! Może uszkodzić wzrok.

VFL to najprostsze i najtańsze narzędzie do lokalizacji uszkodzeń światłowodów (koszt: 100–500 zł).

VFL emituje światło czerwone 650 nm, 1-10 mW. Uszkodzenia są widoczne jako czerwona plamka przebijająca przez płaszcz kabla.

służy do szybkiej lokalizacji uszkodzeń i identyfikacji wlókien w panelach. Nie patrzeć w wiązkę – może uszkodzić wzrok.

Analizator widma (spektrum)

Analizator widma – urządzenie lub oprogramowanie pokazujące moc sygnału w funkcji częstotliwości.

W sieciach WLAN pozwala:

Widzieć wszystkie sieci Wi-Fi w okolicy
Wykrywać interferencje (sąsiednie kanały, mikrofalówki, Bluetooth)
Mierzyć poziom szumu tła
Znaleźć najlepszy kanał do AP

Narzędzia: Ekahau Sidekick, NetSpot, Wireshark (w trybie monitor), inSSIDer.

Analizator widma pokazuje moc sygnału w funkcji częstotliwości. Identyfikuje zajęte kanały Wi-Fi i interferencje (mikrofalówki, Bluetooth).

Pierwszy krok optymalizacji WLAN. Po analizie można wybrać optymalny kanał, zmienić moc lub przejść na 5/6 GHz.

Zaawansowane narzędzia WLAN

Ekahau Sidekick – profesjonalny zestaw do pomiarów Wi-Fi:

Sprzętowy analizator widma + adapter Wi-Fi
Integracja z oprogramowaniem Ekahau Pro
Tworzenie heatmap zasięgu
Pomiar SNR, RSSI, interferencji

NetSpot – tańsza alternatywa dla Windows/macOS:

Tryb Discover: skanowanie sieci
Tryb Survey: tworzenie map zasięgu
Eksport raportów

Ekahau Sidekick: profesjonalne urządzenie z dwoma radiami i analizatorem widma. Wynik: heatmapa pokrycia, SNR, prędkości transmisji.

Oferuje symulacje przed instalacją. NetSpot: tańsza alternatywa dla Windows/macOS, odpowiednia dla mniejszych instalacji.

Siła sygnału i stosunek sygnał–szum

RSSI (Received Signal Strength Indicator) – wskaźnik mocy odebranego sygnału (w dBm).

> -50 dBm: doskonały
-50 do -60 dBm: bardzo dobry
-60 do -70 dBm: dobry
-70 do -80 dBm: słaby
< -80 dBm: bardzo słaby

SNR (Signal-to-Noise Ratio) – stosunek mocy sygnału do mocy szumu (w dB):

SNR = RSSI - poziom szumu tła

> 30 dB: doskonały
20–30 dB: dobry
10–20 dB: wystarczający
< 10 dB: problemy z transmisją

RSSI w dBm: > -50 dBm doskonały, -50 do -60 bardzo dobry, -60 do -70 dobry, -70 do -80 słaby, < -80 bardzo słaby.

SNR = RSSI - poziom szumu. > 30 dB doskonały, 20-30 dobry, 10-20 wystarczający, < 10 problemy. Niski poziom szumu jest kluczowy.

Podstawowe zasady BHP

Nigdy nie podłączaj przyrządów pomiarowych do sieci energetycznej (230 VAC)! Mierniki sieciowe nie są do tego przystosowane
Napięcie PoE: do 57 V DC – może być niebezpieczne przy wilgotnych dłoniach
Lasery w światłowodach: klasa 1, 1M, 2, 3R – nie patrzeć w wiązkę!
Nie patrzeć w otwarty port SFP: może emitować podczerwień niewidoczną gołym okiem
Praca na drabinie: przy instalacji okablowania – zachować ostrożność

Laser światłowodowy (1550 nm) jest niewidoczny gołym okiem, ale może trwale uszkodzić wzrok – zawsze wyłączaj źródło przed pomiarem!

Nie podłączać mierników do 230 V PoE do 57 V DC może być niebezpieczne. Lasery w światłowodach (1310, 1550 nm) niewidoczne, ale groźne.

Nigdy nie patrzeć w otwarty koniec światłowodu. Przed odłączeniem wyłączyć zródlo. Zawsze sprawdzić miernikiem czy nie ma światła.

Przepięcia i ESD

Podczas pomiarów fizycznych należy chronić sprzęt przed:

ESD (Electrostatic Discharge): ładunki elektrostatyczne z ciała człowieka (do 15 000 V zimą)
Przepięcia indukowane: pioruny, wyłączanie dużych urządzeń
Błędy okablowania: podłączenie kabla, na którym jest napięcie PoE

Zalecenia:

Używaj opasek antystatycznych przy pomiarach wrażliwych komponentów
Odłączaj zasilanie PoE przed podłączeniem testera
Nie mierz podczas burzy

ESD: ładunki do 15 000 V na ciele człowieka mogą uszkodzić elektronikę. Stosować opaski antystatyczne przy wrażliwych komponentach.

Przed podłączeniem certyfikatora odłączyć PoE. Unikać pracy przy niskiej wilgotności. Dotykać uziemionych obudów przed pomiarem.

Szczególne zagrożenia optyczne

Światłowody przenoszą promieniowanie podczerwone (1310 nm, 1550 nm), niewidoczne dla ludzkiego oka.

Nigdy nie patrz w otwarty koniec światłowodu podłączonego do źródła
Zawsze wyłącz źródło przed odłączeniem złącza
Używaj osłon na złącza (caps) gdy światłowód nie jest używany
Sprawdź miernikiem mocy czy w światłowodzie nie ma światła

Objawy uszkodzenia wzroku przez podczerwień: brak natychmiastowego bólu, ale trwałe uszkodzenie siatkówki.

Podczerwien 1310/1550 nm jest niewidoczna, ale groźniejsza niż widzialna. Brak odruchu mrugania. Uszkodzenie siatkówki może być trwałe.

Zawsze sprawdzac OPM przed pomiarem. Stosować dust capy na nieużywanych złączach. W laboratoriach okulary ochronne obowiązkowe.

Dlaczego normy są ważne?

Normy definiują minimalne wymagania dla okablowania, aby zapewnić interoperacyjność i niezawodność.

Kluczowe organizacje normalizacyjne:

ISO/IEC – Międzynarodowa Organizacja Normalizacyjna (norma ISO/IEC 11801)
TIA/EIA – Telecommunications Industry Association (norma TIA-568)
IEEE – Institute of Electrical and Electronics Engineers (standardy Ethernet – IEEE 802.3)

Norma określa: parametry kabla, maksymalne długości, typy złączy, metody pomiarowe.

Normy zapewniają interoperacyjność, definiują wymagania, metody pomiarowe i certyfikację. Bez norm sprzęt róznych producentów nie mógłby współpracować.

ISO, IEEE, TIA opracowują standardy w procesie konsultacji. Znajomość norm jest niezbędna przy projektowaniu, instalacji i odbiorze sieci.

ISO/IEC 11801

ISO/IEC 11801 – „Information technology – Generic cabling for customer premises".

Definiuje:

Klasy okablowania: D (Cat5e), E (Cat6), EA (Cat6A), F (Cat7), FA (Cat7A), I (Cat8.1), II (Cat8.2)
Maksymalne długości kanałów i stałych łączy
Wymagane parametry transmisyjne dla każdej klasy
Topologię okablowania strukturalnego

Aktualna wersja: ISO/IEC 11801-1:2017 (edycja 3.0).

ISO/IEC 11801 składa się z części: 11801-1 (ogólne), 11801-3 (centra danych), 11801-4 (domy). Klasy: D (Cat5e), E (Cat6), EA (Cat6A), F (Cat7), I/II (Cat8).

Dla 10GBase-T wymaganą klasą EA (Cat6A) na 100 m. Dla 25/40GBase-T klasą I/II (Cat8) do 30 m.

TIA/EIA-568

TIA/EIA-568 – „Commercial Building Telecommunications Cabling Standard".

Określa:

Kategorie kabli: Cat5e, Cat6, Cat6A, Cat8
Standardy okablowania: T568A i T568B (układ pinów RJ45)
Maksymalna długość kanału: 100 m (90 m stałe + 10 m patchcordy)
Minimalne wymagania parametrów transmisyjnych

Aktualna wersja: TIA-568.2-D (2018).

T568A i T568B to standardy okablowania RJ45. W Europie dominuje T568B. W kablu prostym oba końce tego samego standardu, w krosowanym rózne.

Auto MDI/MDI-X w Gigabit Ethernet eliminuje potrzebę kabli krosowanych. Ważna jest zgodność w obrębie jednej instalacji.

IEEE 802.3

IEEE 802.3 – standard Ethernet określający transmisję w warstwie fizycznej i MAC.

Standard	Medium	Przepustowość	Kategoria
10Base-T	Skrętka	10 Mb/s	Cat3+
100Base-TX	Skrętka	100 Mb/s	Cat5
1000Base-T	Skrętka	1 Gb/s	Cat5e
10GBase-T	Skrętka	10 Gb/s	Cat6A
25GBase-T	Skrętka	25 Gb/s	Cat8
40GBase-T	Skrętka	40 Gb/s	Cat8

IEEE 802.3 obejmuje wiele podstandardów: 1000Base-T (1 Gb/s, Cat5e), 10GBase-T (10 Gb/s, Cat6A), 40GBase-SR4 (40 Gb/s, MMF), 400GBase-DR4 (400 Gb/s, SMF).

Każdy standard określa prędkość, kodowanie (PAM-5, PAM-16), wymaganą jakość okablowania, maksymalną długość i typ złączy.

Jak normy współpracują?

ISO/IEC 11801 – definiuje klasy okablowania (D, E, EA, F, FA, I, II)
TIA/EIA-568 – definiuje kategorie kabli (5e, 6, 6A, 8) i układy pinów
IEEE 802.3 – definiuje, jakie parametry są potrzebne dla konkretnych prędkości

Przykład: aby uruchomić 10 Gb/s Ethernet (10GBase-T) potrzebujemy:

Kabla Cat6A lub wyższej (wg TIA)
Klasy EA lub wyższej (wg ISO)
Okablowania spełniającego parametry dla 10GBase-T (wg IEEE)

ISO/IEC 11801 definiuje klasy (co ma być), TIA/EIA-568 definiuje kategorie i schematy (jak wykonać), IEEE 802.3 definiuje aplikacje (co będzie działać).

Cat6A (klasą EA) obsługuje 10GBase-T oraz niższe standardy. Inżynier musi uwzględnić wszystkie trzy poziomy normalizacji.

Mapowanie klas ISO na kategorie TIA

Kategoria TIA	Klasa ISO	Pasmo	Zastosowanie
Cat5e	D	100 MHz	1000Base-T (1 Gb/s)
Cat6	E	250 MHz	1000Base-T, 10GBase-T (do 55 m)
Cat6A	EA	500 MHz	10GBase-T (do 100 m)
Cat7	F	600 MHz	10GBase-T (ekranowany S/FTP)
Cat7A	FA	1000 MHz	Zaawansowane aplikacje
Cat8.1	I	2000 MHz	25/40GBase-T (do 30 m)
Cat8.2	II	2000 MHz	25/40GBase-T (do 30 m)

Cat5e = klasą D (100 MHz), Cat6 = E (250 MHz), Cat6A = EA (500 MHz), Cat7/7A = F/FA (600/1000 MHz), Cat8.1/8.2 = I/II (2000 MHz).

Cat7 nie został uznany przez TIA, używa wtyków GG-45/TERA. W praktyce Cat6A wystarcza do 10 Gb/s, Cat8 do 25/40 Gb/s.

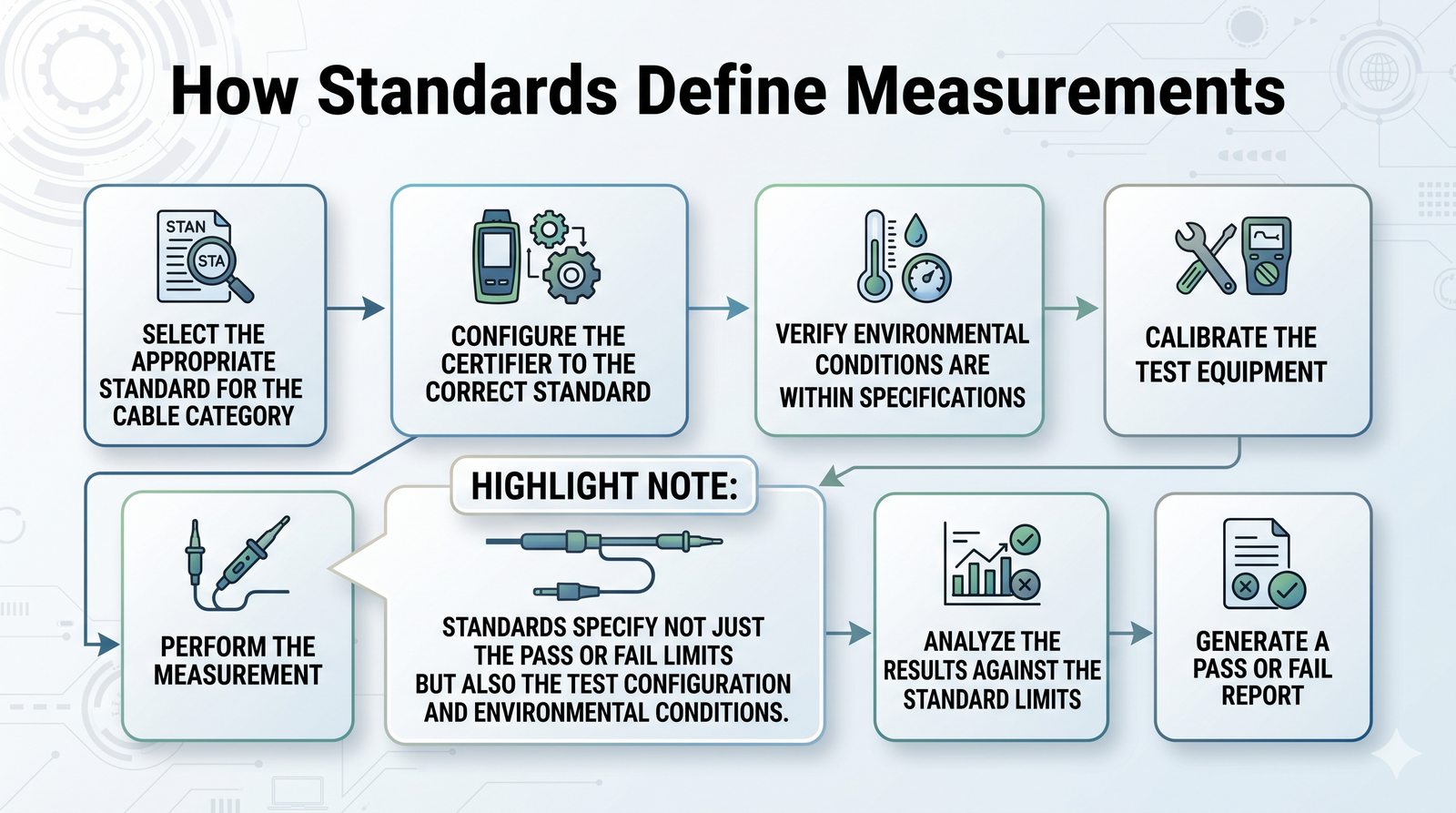

Jak normy definiują pomiary?

Normy ISO/IEC 11801 i TIA-568 definiują:

Konfigurację pomiarową: jakie przyrządy, jakie kable połączeniowe
Warunki środowiskowe: temperatura (20 ± 3°C), wilgotność
Częstotliwości pomiaru: zakres dla danej kategorii
Wartości graniczne: maksymalne/minimalne wartości parametrów

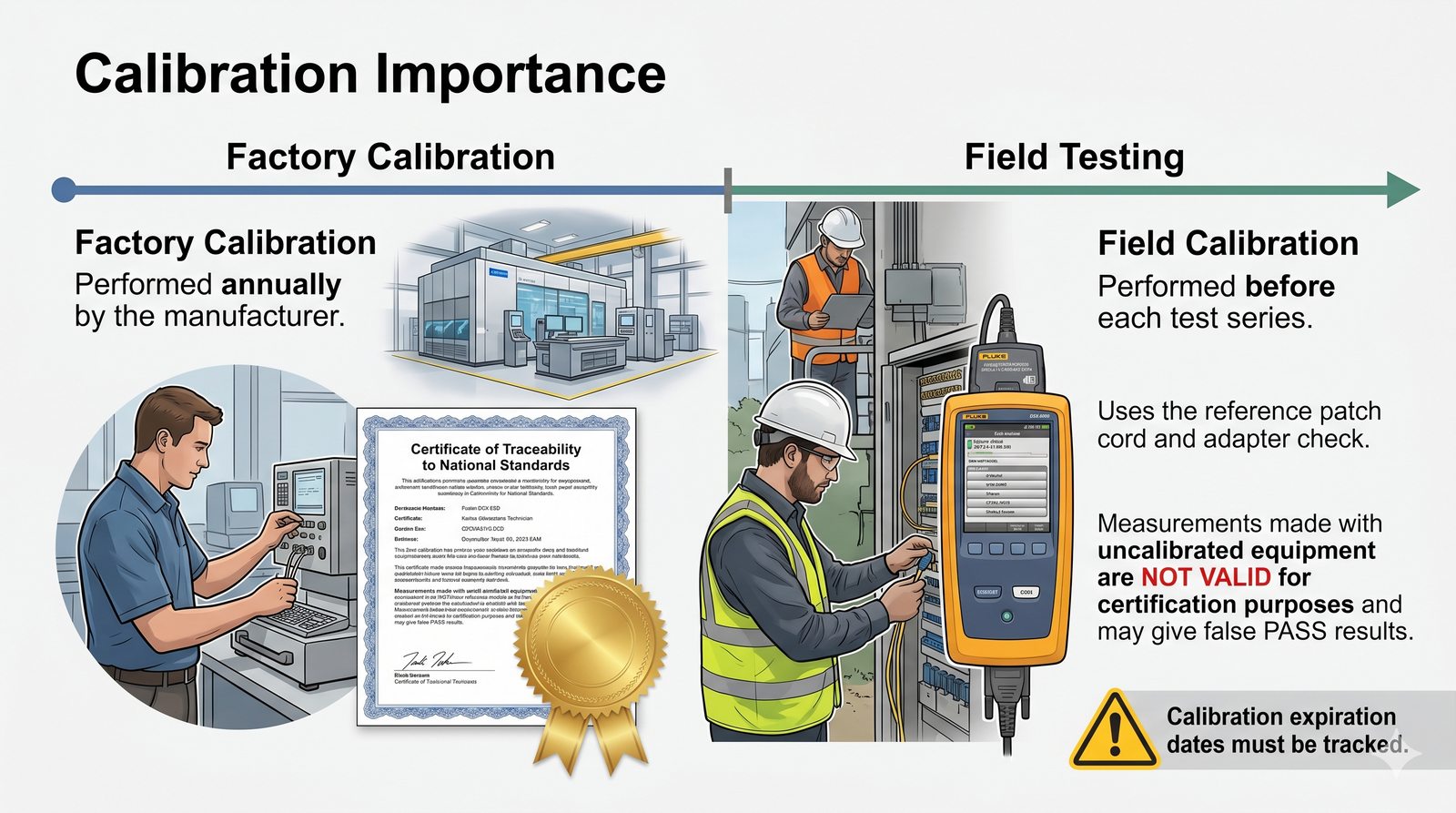

Metody kalibracji: jak skalibrować przyrząd przed pomiarem

Certyfikator (Fluke) automatycznie stosuje odpowiednie normy i wartości graniczne.

Normy określają metodę pomiaru (A/B z dwóch przyrządów lub zdalny), rodzaj kabli referencyjnych i warunki (20 +/- 3 stopnie Celsjusza).

Tłumienie miedzi rośnie 0,4%/°C. W serwerowni 35°C wyniki mogą być gorsze o kilka procent, co może zadecydować o PASS/FAIL.

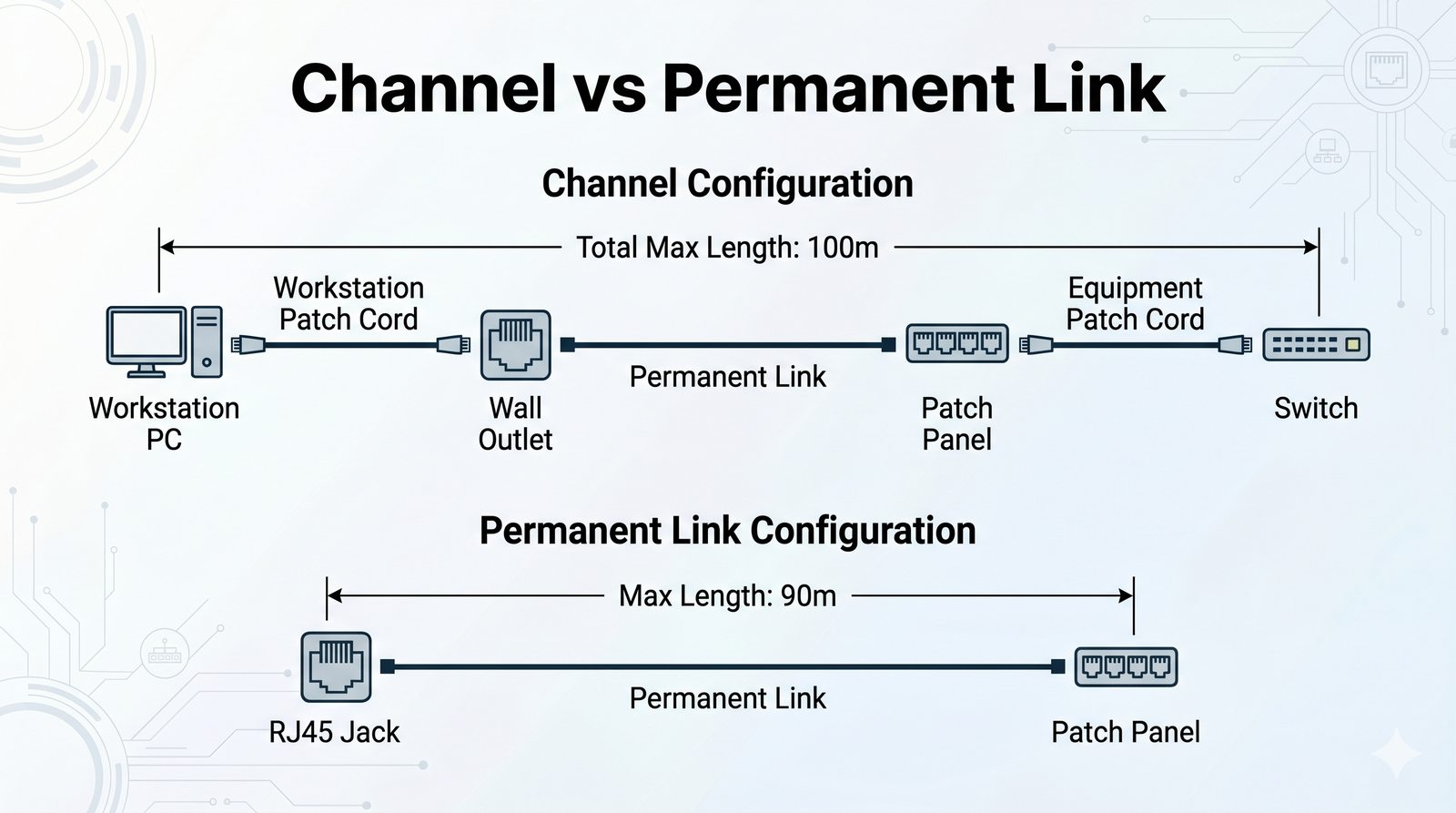

Channel vs Permanent Link

Normy definiują dwa typy obwodów pomiarowych:

Permanent Link (stałe łącze): okablowanie od panelu do gniazda – bez patchcordów.
Channel (kanał): od urządzenia końcowego (PC) do switcha – z patchcordami.

Różnice:

Permanent link: max 90 m, surowsze normy
Channel: max 100 m (90 + 5 + 5), łagodniejsze normy (bo dolicza patchcordy)

Schemat switch → patchcord → panel → gniazdo → PC

Permanent Link: od panelu do gniazda, bez patchcordów, max 90 m, surowsze normy. Channel: od urządzenia do switcha, z patchcordami, max 100 m.

Wymagania dla channel są łagodniejsze o 1-2 dB. Różnica istotna przy projektowaniu i interpretacji wyników certyfikacji.

Protokół pomiarowy

Każdy pomiar certyfikacyjny powinien zakończyć się raportem:

Data, godzina, lokalizacja gniazda/panelu
Typ kabla, kategoria
Wyniki wszystkich parametrów (PASS/FAIL)
Wykresy (tłumienie, NEXT, RL w funkcji częstotliwości)
Długość kabla
Nazwa operatora i użytego przyrządu

Nowoczesne certyfikatory (Fluke DSX) generują raporty PDF/CSV automatycznie.

Dokumentacja jest wymagana przy odbiorze instalacji i przydaje się przy późniejszej diagnostyce.

Bez dokumentacji pomiarowej instalacja nie ma wartości gwarancyjnej – przechowuj protokoły przez cały okres eksploatacji sieci!

Protokół pomiarowy zawiera wyniki wszystkich parametrów, porównanie z normą, typ obwodu, datę, dane przyrządu. Generowany automatycznie przez certyfikator.

Dokumentacja wymagana przy odbiorze i przydatna przy diagnostyce. Protokoły przechowywać przez cały okres eksploatacji sieci.

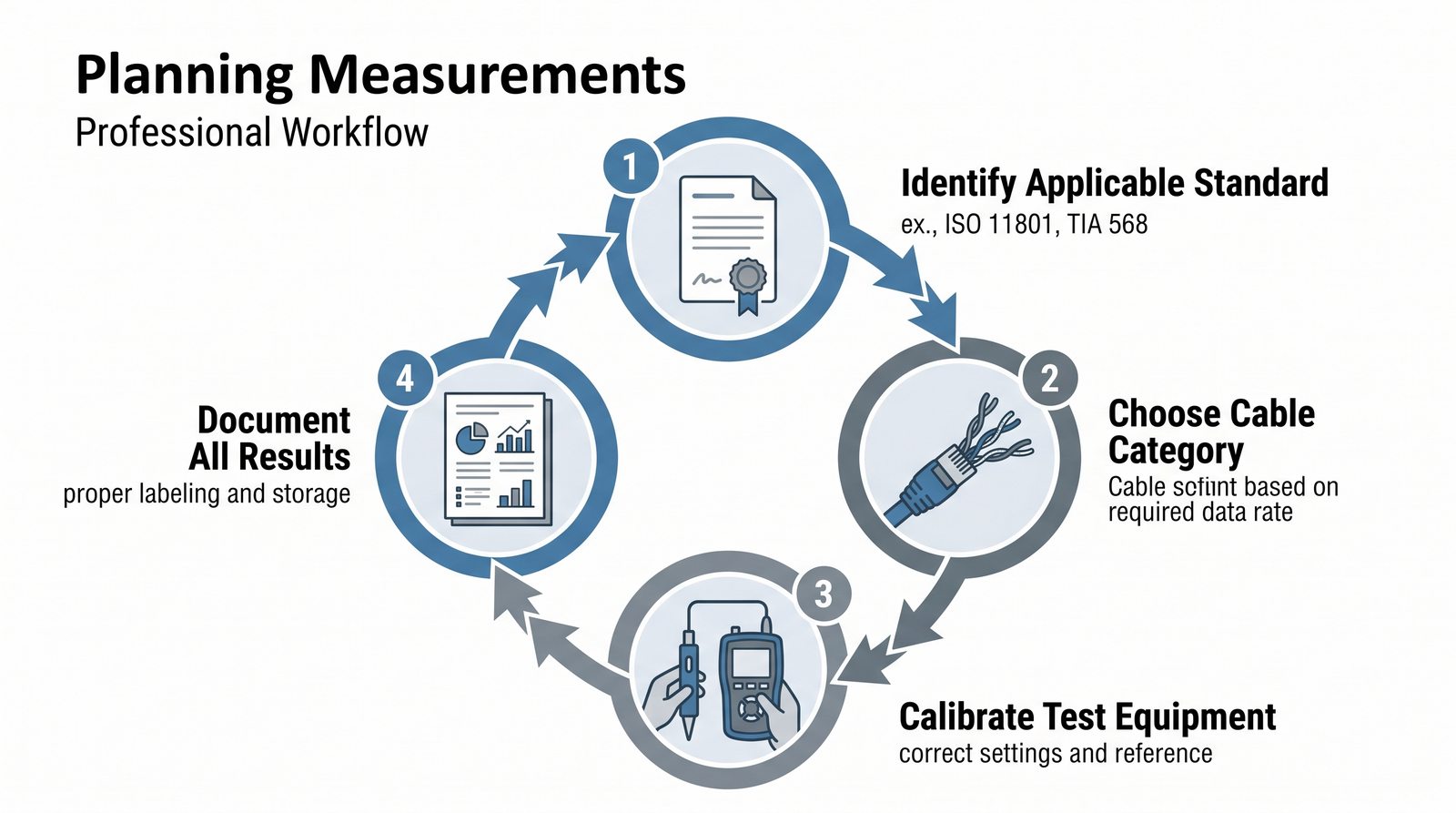

Jak zaplanować pomiary?

Zidentyfikuj standard: jaka aplikacja będzie działać? (1 Gb/s, 10 Gb/s?)
Wybierz kategorię: Cat6A dla 10GBase-T, Cat8 dla 25/40GBase-T
Określ typ obwodu: permanent link czy channel?
Przygotuj przyrząd: kalibracja, wybór normy, ustawienia
Wykonaj pomiary: każde gniazdo/port w instalacji
Dokumentuj: wyniki, wykresy, daty

Liczba pomiarów: dla 48-portowego panelu – 48 pomiarów (lub 96 jeśli każda para osobno).

Planowanie: określić liczbę gniazd, typ obwodu, normę, narzędzia. Przygotować listę kontrolną i kable referencyjne. Dla 1000+ gniazd pomiary mogą zająć kilka dni.

LinkWare Live (Fluke) umożliwia zapis w chmurze i łatwe generowanie raportów. Warto przygotować zapasowe kable referencyjne.

Ile kosztuje certyfikacja?

Zakup certyfikatora: 15 000 – 60 000 zł (Fluke DSX-8000 ok. 45 000 zł)
Wypożyczenie certyfikatora: 500–1000 zł/dzień
Certyfikacja przez firmę zewnętrzną: 15–50 zł za gniazdo
Koszt jednostkowy spada przy większej liczbie gniazd (przy 1000+ gniazdach ok. 10 zł/szt.)

Dla małych instalacji (20 gniazd) – bardziej opłaca się wynająć firmę.

Dla dużych instalacji (500+ gniazd) – zakup własnego certyfikatora może się zwrócić.

Zakup certyfikatora: 15 000-60 000 zl + kalibracja 2000-4000 zl/rok. Opłacalny przy 500+ gniazdach i regularnych projektach.

Wypożyczenie: 500-1000 zl/dzień. Firma zewnętrzna: 15-50 zl/gniazdo. Należy sprawdzić aktualność kalibracji wykonawcy.

Warunki środowiskowe

Temperatura otoczenia wpływa na wyniki pomiarów:

Tłumienie rośnie z temperaturą (ok. 0,4%/°C dla miedzi)
Wysoka temperatura (> 40°C) może powodować przekroczenie norm
Zimno (< 0°C) może powodować kruchość izolacji

Norma ISO/IEC 11801 definiuje pomiary w temperaturze 20 ± 3°C.

W praktyce: jeśli mierzysz w gorącej serwerowni (35°C), wynik może być gorszy niż w normie – ale instalacja w normalnych warunkach będzie działać.

Temperatura zwiększa rezystancję miedzi (0,0039 1/K) i tłumienie. Dla Cat6A 100 m różnica około 1 dB przy 50°C vs 20°C. Instalacje w serwerowni projektować z zapasem.

Nie mierzyć kabli nagrzanych słońcem. Odczekać do ostygnięcia. Światłowody mniej wrażliwe na temperaturę niż miedź.

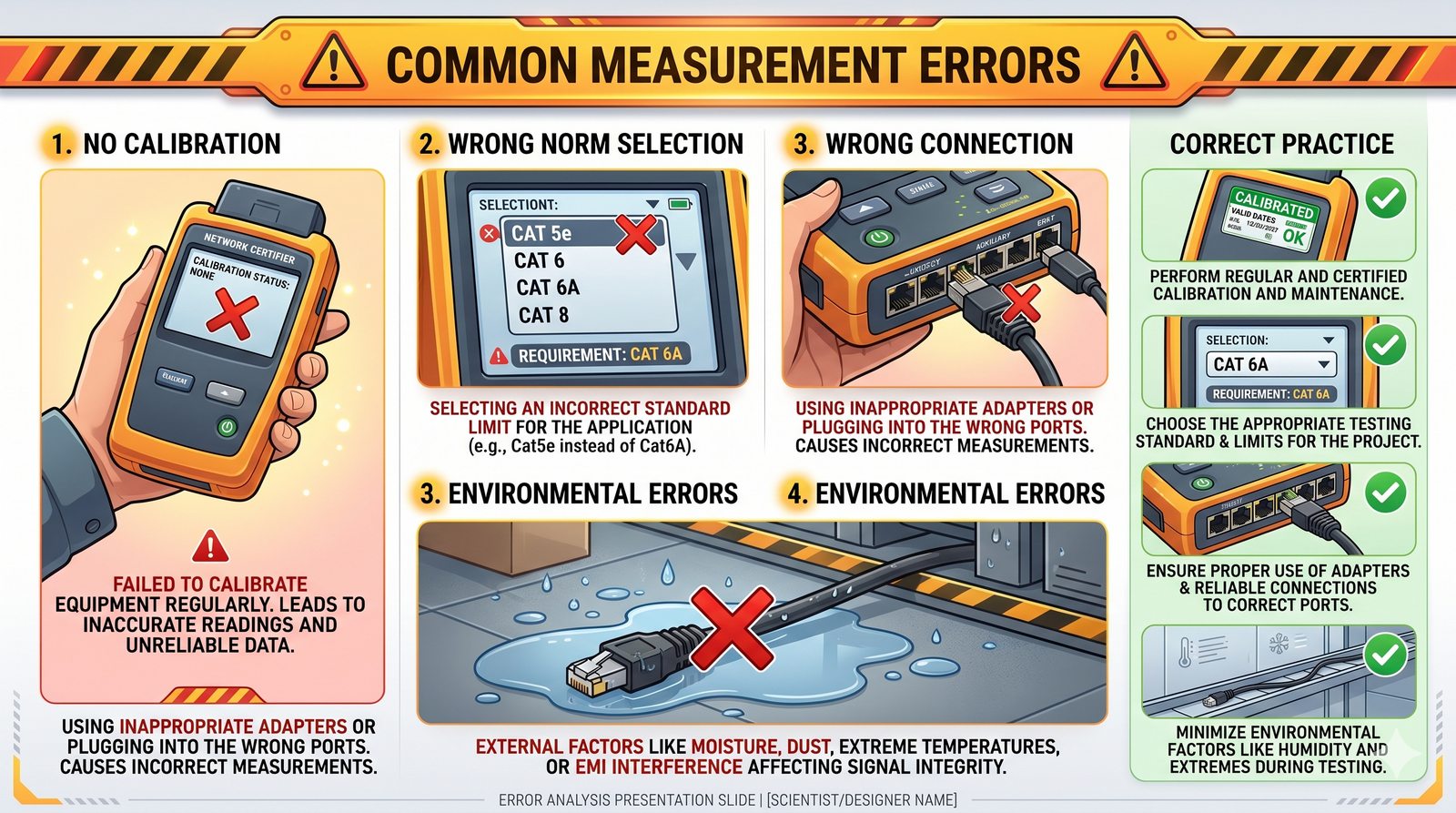

Na co uważać?

Brak kalibracji: pomiar bez kalibracji (kalibrator/otwarty obwód) – wyniki niemiarodajne
Zła konfiguracja: wybrano niewłaściwą normę/kategorię w certyfikatorze
Złe podłączenie: tester podłączony do złego gniazda/panelu
Uszkodzone kable referencyjne: kable używane do kalibracji mają inne parametry
Zakłócenia zewnętrzne: silne pole elektromagnetyczne w pobliżu
Niewłaściwa temperatura: pomiar w skrajnych temperaturach

Najczęstsze błędy: brak kalibracji polowej, uszkodzone kable referencyjne, złą norma w certyfikatorze, nieprawidłowe podłączenie, zakłócenia zewnętrzne.

Kalibracja polowa przed każdą serią: test otwartego, zwartego i obciążenia referencyjnego. Kable referencyjne wymieniać regularnie.

Kalibracja – podstawa wiarygodności

Każdy przyrząd pomiarowy wymaga regularnej kalibracji:

Kalibracja fabryczna: wykonywana przez producenta co 12 miesięcy
Kalibracja polowa: przed każdą serią pomiarów (otwarty obwód, zwarcie, obciążenie referencyjne)
Weryfikacja: szybki test na wzorcu (np. referencyjny kabel o znanych parametrach)

Certyfikatory Fluke automatycznie przypominają o kalibracji i blokują pomiar po terminie.

Nie można ufać wynikom z niekalibrowanego przyrządu – błąd może wynosić kilka dB!

Niekalibrowany przyrząd to tylko „wskaźnik" – nie daje wiarygodnych pomiarów!

Kalibracja fabryczna co 12 miesięcy przez autoryzowany serwis. Certyfikat ważny rok. Po terminie wyniki mogą być zakwestionowane.

Przeterminowana kalibracja może dyskwalifikować wyniki odbioru instalacji. Planować kalibrację z wyprzedzeniem.

Samodzielne obliczenia

# Zadanie 1: Moc nadajnika Wi-Fi to 15 dBm
# Jaka to moc w mW?
P = 10^(15/10) = 10^1,5 = 31,6 mW

# Zadanie 2: Moc odebrana to -65 dBm
# Ile to mW?
P = 10^(-65/10) = 10^(-6,5) = 3,16 × 10^(-7) mW = 0,316 μW

# Zadanie 3: Sygnał traci 7 dB na kablu
# Moc nadana 0 dBm. Jaka moc odebrana?
P_odb = 0 dBm - 7 dB = -7 dBm

Wskazówka: zapamiętaj, że +3 dB = ×2, -3 dB = ×0,5, +10 dB = ×10.

Zadania: 15 dBm = 31,6 mW, -65 dBm = 0,316 uW, 0 dBm - 7 dB = -7 dBm. Warto zapamiętać: +3 dB = x2, -3 dB = x0,5, +10 dB = x10.

Umiejętność szybkiego przeliczania w pamięci jest niezbędna w codziennej pracy technika.

Interpretacja wyniku

Otrzymujesz raport z certyfikatora Fluke:

# Wynik dla gniazda A23 (Cat6A, 10GBase-T)
Insertion Loss: 3,2 dB (limit: 7,5 dB) PASS
NEXT: 32,1 dB (limit: 30,0 dB) PASS
Return Loss: 18,5 dB (limit: 20,0 dB) FAIL

Pytanie: Dlaczego Return Loss nie przeszedł? Co może być przyczyną?

Odpowiedź: Niedopasowanie impedancji – może być źle zaciśnięty wtyk, zgnieciony kabel lub niewłaściwy typ kabla.

Return Loss FAIL świadczy o niedopasowaniu impedancji. Przyczyny: zly zacisk RJ45, zgnieciony kabel, niewłaściwy typ kabla, wilgoć w złączu.

Należy sprawdzić krok po kroku każdy element toru i poprawić lub wymienić uszkodzony komponent.

Co już wiemy?

Pomiary fizyczne badają sygnał, medium, parametry transmisyjne – warstwa 1 OSI
Pomiary fizyczne i logiczne są komplementarne
dB to jednostka względna, dBm/dBW/dBμV to jednostki absolutne
Skala logarytmiczna upraszcza obliczenia: mnożenie → dodawanie
Są trzy rodzaje mediów: miedź (skrętka), światłowód, eter (WLAN)
Każde medium ma swoje przyrządy pomiarowe

Pomiary fizyczne badają warstwę 1 OSI. Sa komplementarne z logicznymi. dB to jednostka względna, dBm absolutna. Trzy media: miedź, światłowód, eter.

Każde medium ma własne przyrządy pomiarowe. Normy: ISO/IEC 11801, TIA/EIA-568, IEEE 802.3.

Warto zapamiętać

0 dBm = 1 mW, 30 dBm = 1 W
+3 dB = podwojenie mocy, -3 dB = połowa mocy
dB ≠ dBm – nie mylić jednostek względnych z absolutnymi
Certyfikator (Fluke) – jedyne urządzenie do certyfikacji okablowania
TDR do miedzi, OTDR do światłowodów, analizator widma do WLAN
Bezpieczeństwo: lasery, PoE, ESD – zawsze priorytet

0 dBm = 1 mW, 30 dBm = 1 W. +3 dB = podwojenie mocy. dB to nie dBm. Fluke do certyfikacji, TDR do miedzi, OTDR do światłowodów, analizator widma do WLAN.

Bezpieczeństwo: lasery, PoE, ESD – zawsze priorytet. sprzęt musi być skalibrowany.

Sprawdź swoją wiedzę

Pytanie: Czym różnią się pomiary fizyczne od logicznych?

Odpowiedź: Fizyczne badają parametry medium i sygnału (tłumienie, moc, impedancja), logiczne badają pakiety, protokoły i dane.

Pytanie: Ile mW to 0 dBm? A 20 dBm?

Odpowiedź: 0 dBm = 1 mW. 20 dBm = 100 mW.

Fizyczne: parametry medium. Logiczne: pakiety i protokoły. 0 dBm = 1 mW, 20 dBm = 100 mW. Problem fizyczny objawia się jako logiczny.

Kompletna diagnostyka wymaga uwzględnienia obu rodzajów pomiarów.

Sprawdź swoją wiedzę – ciąg dalszy

Pytanie: Jaka jest różnica między dB a dBm?

Odpowiedź: dB to jednostka względna (stosunek dwóch mocy), dBm to jednostka absolutna (moc względem 1 mW).

Pytanie: Do czego służy TDR?

Odpowiedź: TDR (Time Domain Reflectometer) służy do lokalizacji uszkodzeń w kablach miedzianych – wysyła impuls i mierzy czas powrotu echa.

dB to stosunek, dBm to moc względem 1 mW. TDR lokalizuje uszkodzenia w miedzi przez pomiar czasu echa impulsu.

Te podstawy są punktem wyjścia do dalszej nauki o pomiarach w kablach miedzianych i światłowodowych.

Sprawdź swoją wiedzę – ciąg dalszy

Pytanie: Jakie są trzy podstawowe media transmisyjne w sieciach komputerowych?

Odpowiedź: Skrętka (miedź), światłowód (optyczne), eter (bezprzewodowe).

Pytanie: Jakie normy definiują okablowanie strukturalne?

Odpowiedź: ISO/IEC 11801 (międzynarodowa) i TIA/EIA-568 (amerykańska). Standardy Ethernet definiuje IEEE 802.3.

Trzy media: skrętka, światłowód, eter. Normy: ISO/IEC 11801, TIA/EIA-568, IEEE 802.3. Wybór medium zależy od odległości, przepustowości i kosztu.

W nowoczesnych sieciach stosuje się podejście hybrydowe wykorzystujące zalety każdego medium.

Koniec części 1

Dziękujemy za uwagę. W następnej części poznamy budowę skrętki, rodzaje kabli (UTP, FTP, STP, S/FTP), kategorie Cat5e–Cat8 oraz standardy T568A/T568B. Nauczymy się wykonywać wtyki RJ45 i korzystać z testerów okablowania.

Praca własna:

Zapamiętaj tabelę przeliczeniową dB → mW (0, 3, 10, 20, 30 dBm)
Przećwicz przeliczanie: 17 dBm na mW, -43 dBm na mW
Sprawdź jakie przyrządy pomiarowe są w laboratorium uczelnianym
Przeczytaj wstęp do normy ISO/IEC 11801

Omówiono podstawy: definicje, dB/dBm, skalę logarytmiczną, trzy media, narzędzia pomiarowe. Następna część: budowa skrętki, kategorie Cat5e-Cat8, T568A/B, zaciskanie RJ45.

Praca własna: tabela dB-mW, ćwiczenia przeliczania, zapoznanie się z przyrządami w laboratorium, wstęp do ISO/IEC 11801.
