Czwarta część cyklu "Pomiary fizyczne" koncentruje się na zaawansowanych parametrach transmisyjnych okablowania miedzianego, które decydują o jakości i niezawodności transmisji w nowoczesnych sieciach Ethernet.

Parametry takie jak ELFEXT, Return Loss, opóźnienie propagacji i skośność opóźnienia mają kluczowe znaczenie przy projektowaniu i certyfikacji instalacji kablowych zgodnych z normami TIA i ISO.

W tej części omówimy również szczegółowo zasadę działania reflektometru TDR, który jest podstawowym narzędziem diagnostycznym używanym do lokalizacji uszkodzeń w kablach miedzianych.

Zrozumienie tych zagadnień jest niezbędne dla każdego inżyniera sieciowego odpowiedzialnego za utrzymanie infrastruktury kablowej na najwyższym poziomie jakości.

Plan czwartej prezentacji obejmuje dwanaście szczegółowych zagadnień, począwszy od przesłuchów zdalnych ELFEXT i PSELFEXT, przez tłumienie odbiciowe Return Loss, aż po zaawansowaną diagnostykę reflektometrem TDR.

Każde z tych zagadnień zostanie omówione zarówno od strony teoretycznej, jak i praktycznej, z przykładami rzeczywistych pomiarów i interpretacją wyników.

Szczególny nacisk położono na zrozumienie zależności między poszczególnymi parametrami oraz ich wpływu na działanie aplikacji sieciowych, takich jak 1000Base-T i 10GBase-T.

Po opanowaniu materiału student będzie potrafił samodzielnie interpretować wyniki certyfikacji okablowania oraz diagnozować typowe problemy związane z instalacjami miedzianymi.

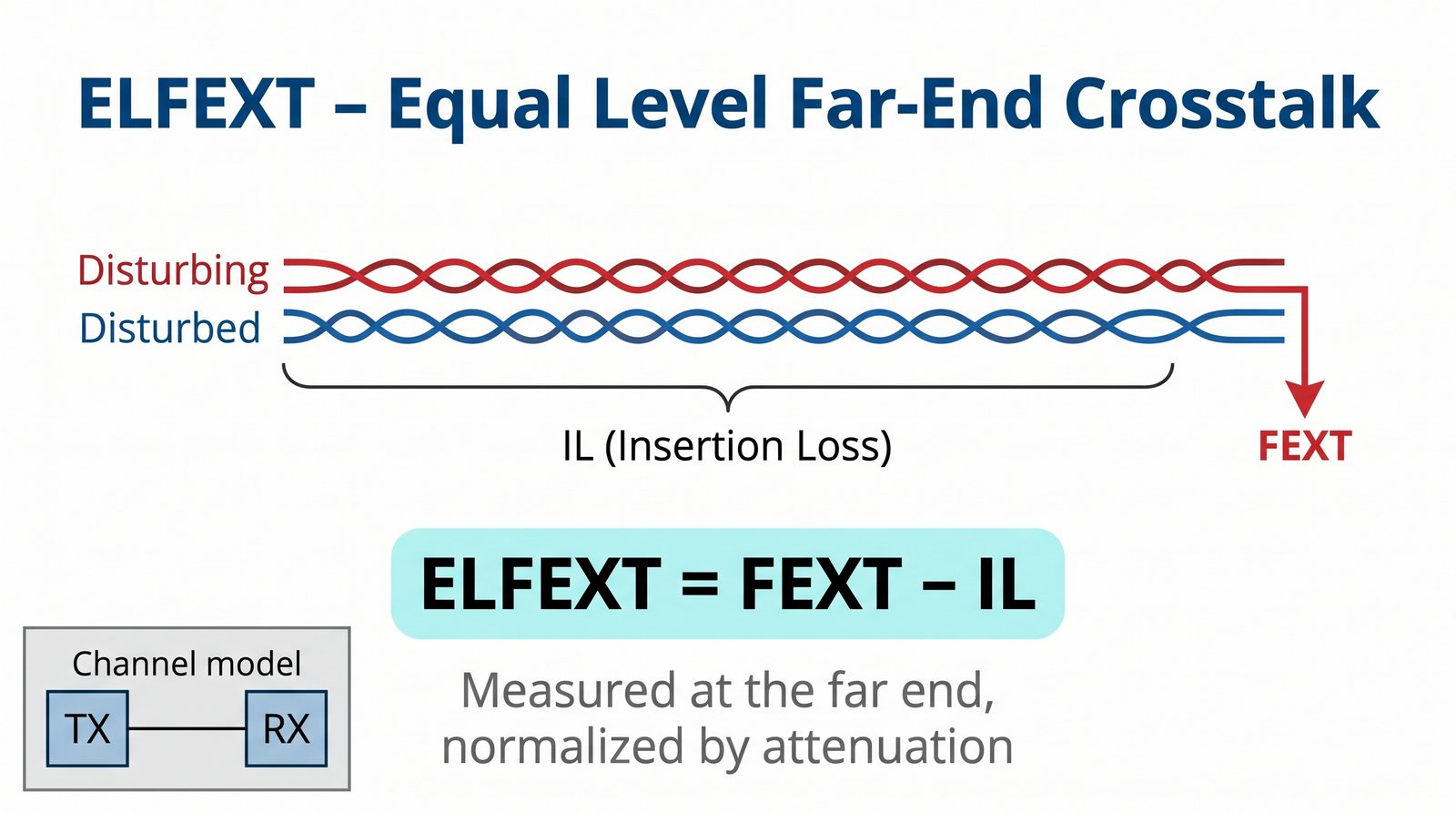

ELFEXT jest parametrem opisującym przesłuch między parami na dalekim końcu kabla, znormalizowanym względem tłumienia Insertion Loss. W odróżnieniu od NEXT, który mierzy zakłócenia wracające do nadajnika, ELFEXT określa zakłócenia docierające do odbiornika po przeciwnej stronie łącza.

Normalizacja przez IL pozwala oddzielić wpływ tłumienia kabla od rzeczywistego sprzężenia między parami, co daje obraz jakości samego kabla niezależnie od jego długości.

Wzór ELFEXT = FEXT - IL oznacza, że od zmierzonego przesłuchu zdalnego odejmujemy tłumienie kabla, aby otrzymać wartość znormalizowaną, którą można porównywać z normami.

Im wyższa wartość ELFEXT w decybelach, tym lepsza odporność pary na zakłócenia z innych par na dalekim końcu, co ma bezpośrednie przełożenie na jakość transmisji w systemach full-duplex.

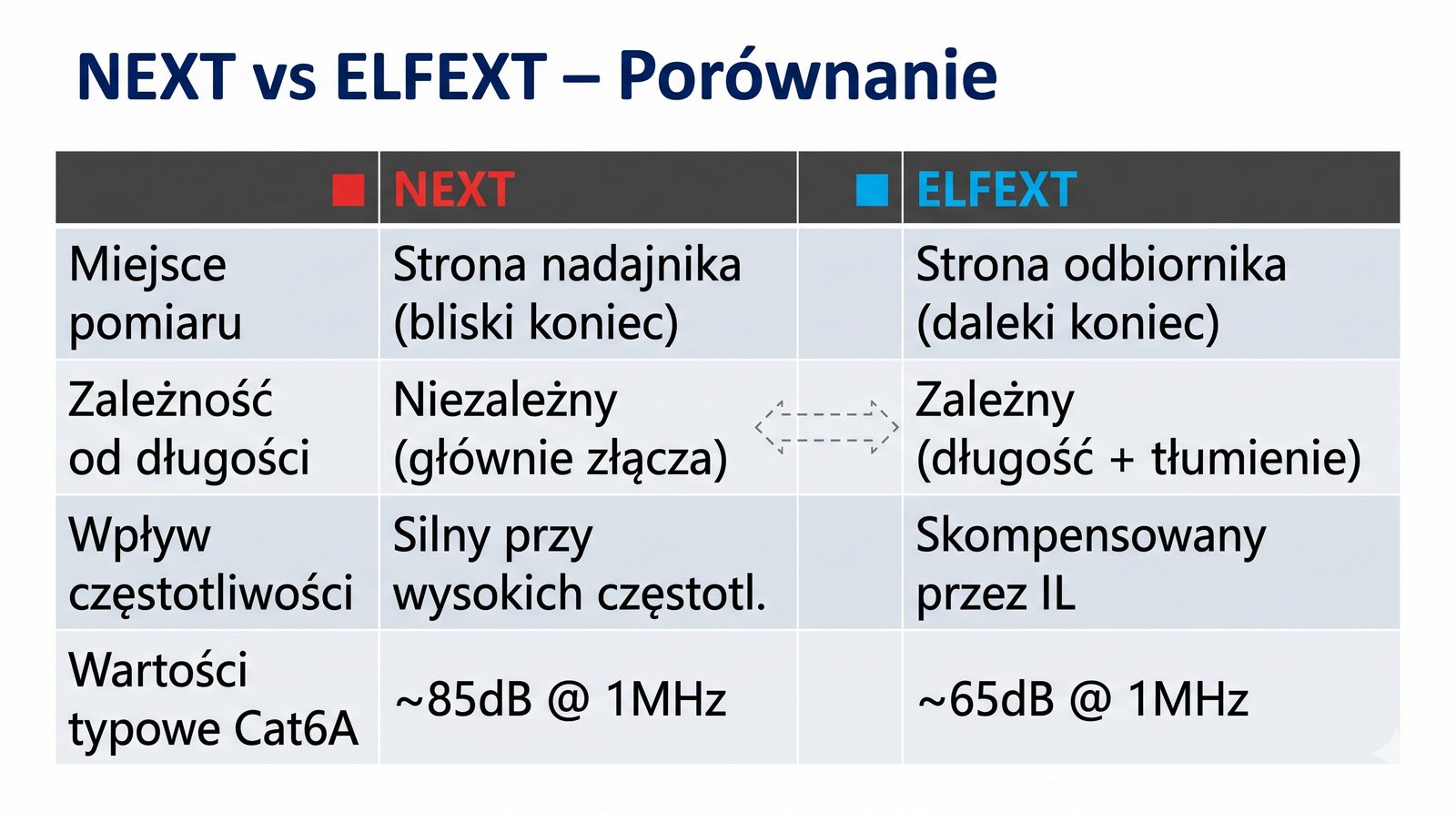

Porównanie NEXT i ELFEXT pokazuje fundamentalne różnice między tymi dwoma typami przesłuchów, które dotyczą zarówno miejsca pomiaru, jak i fizyki zjawiska.

NEXT jest mierzony na tym samym końcu co nadajnik i jest niezależny od długości kabla, ponieważ mierzony sygnał nie przechodzi przez całą długość toru transmisyjnego.

ELFEXT natomiast maleje wraz ze wzrostem długości kabla, ponieważ sygnał zakłócający jest tłumiony na drodze od miejsca sprzężenia do dalekiego końca. Normalizacja przez IL usuwa ten efekt i pozwala ocenić czyste sprzężenie między parami.

W systemach full-duplex, takich jak 1000Base-T i 10GBase-T, gdzie nadajnik i odbiornik pracują jednocześnie na wszystkich parach, ELFEXT jest parametrem krytycznym, ponieważ zakłócenia z nadajnika po jednej stronie mogą zakłócać odbiornik po drugiej stronie.

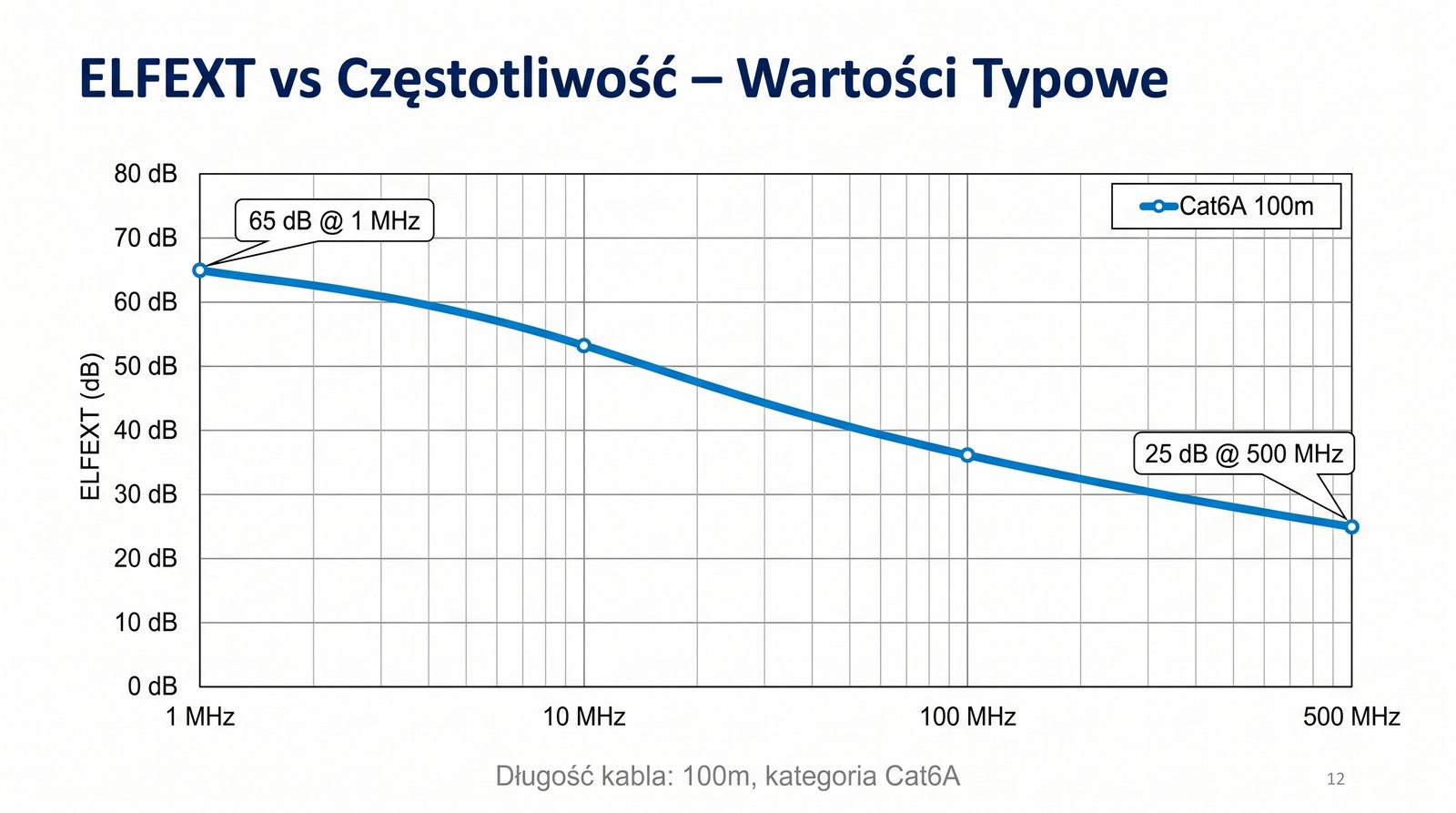

Charakterystyka częstotliwościowa ELFEXT podlega podobnym prawom jak NEXT, ale z pewnymi istotnymi różnicami wynikającymi z propagacji sygnału wzdłuż całej długości kabla.

Dla kabla Cat6A o długości 100 metrów typowe wartości ELFEXT spadają od około 65 dB przy częstotliwości 1 MHz do około 25 dB przy 500 MHz, co obrazuje, jak silnie zjawisko to zależy od częstotliwości.

Warto zauważyć, że ELFEXT po znormalizowaniu przez IL daje wartości porównywalne z NEXT, co oznacza, że sprzężenie pojemnościowe i indukcyjne między parami działa podobnie zarówno w kierunku bliższego, jak i dalszego końca.

Praktyczna konsekwencja jest taka, że projektanci kabli muszą optymalizować zarówno geometrię poszczególnych par (skok skrętu), jak i ich wzajemne położenie w kablu, aby zminimalizować sprzężenia w całym paśmie pracy.

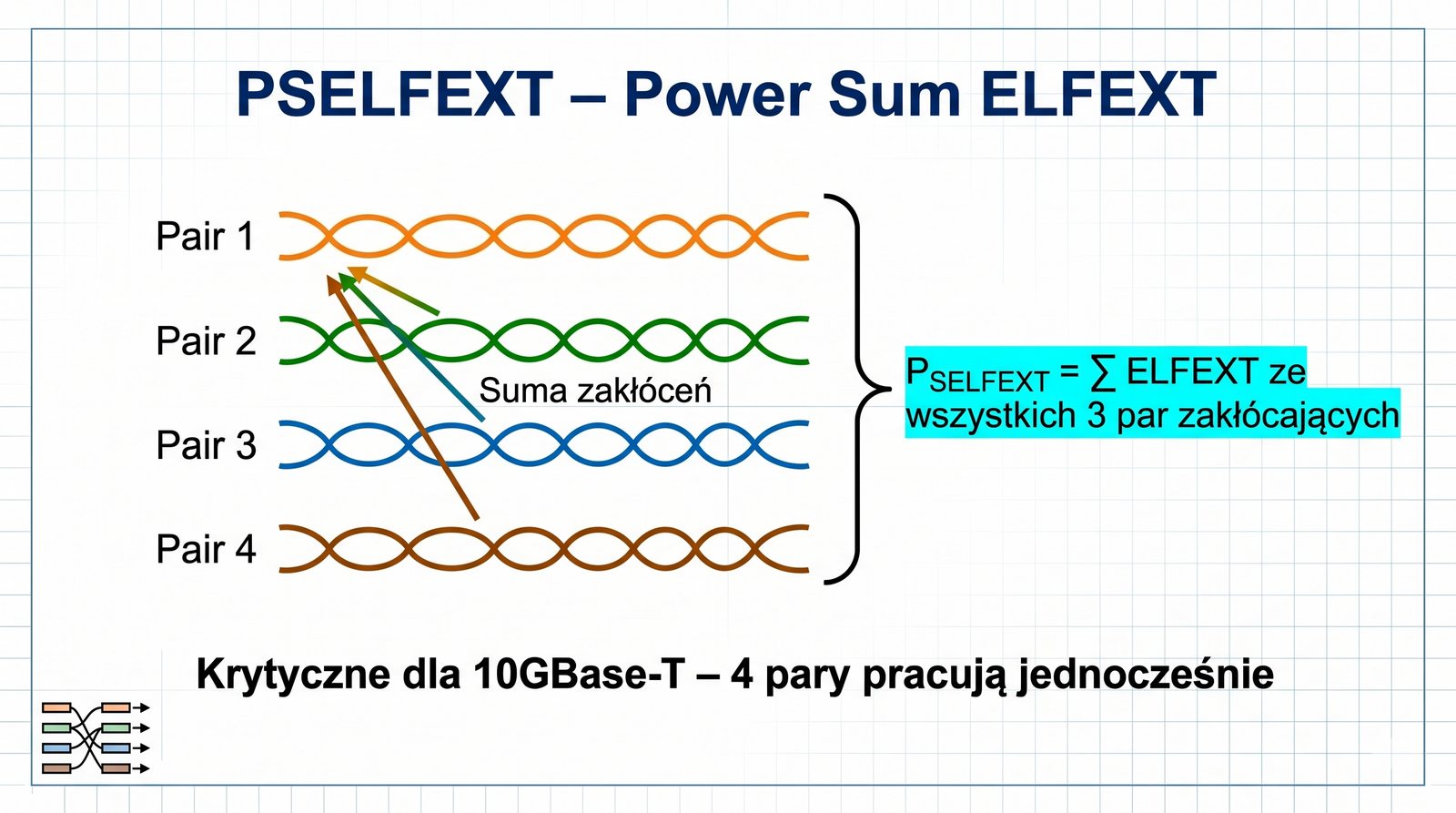

PSELFEXT jest sumarycznym parametrem uwzględniającym wpływ wszystkich trzech par zakłócających na parę mierzoną na dalekim końcu, co daje realistyczny obraz zakłóceń w kablu czteroparowym.

Oblicza się go poprzez logarytmiczne zsumowanie mocy przesłuchów z poszczególnych par, co oznacza, że wynik jest zawsze gorszy niż najgorszy pojedynczy ELFEXT, ale korzystniejszy niż zwykłe dodanie arytmetyczne.

Normy wymagają, aby PSELFEXT był większy od 0 dB w całym paśmie pracy kabla, co jest warunkiem koniecznym do poprawnej pracy 10GBase-T wykorzystującego wszystkie cztery pary jednocześnie w trybie full-duplex.

W praktyce pomiarowej certyfikatory takie jak Fluke DSX automatycznie obliczają PSELFEXT na podstawie zmierzonych wartości ELFEXT dla każdej pary i prezentują wynik w formie numerycznej oraz graficznej na wykresie.

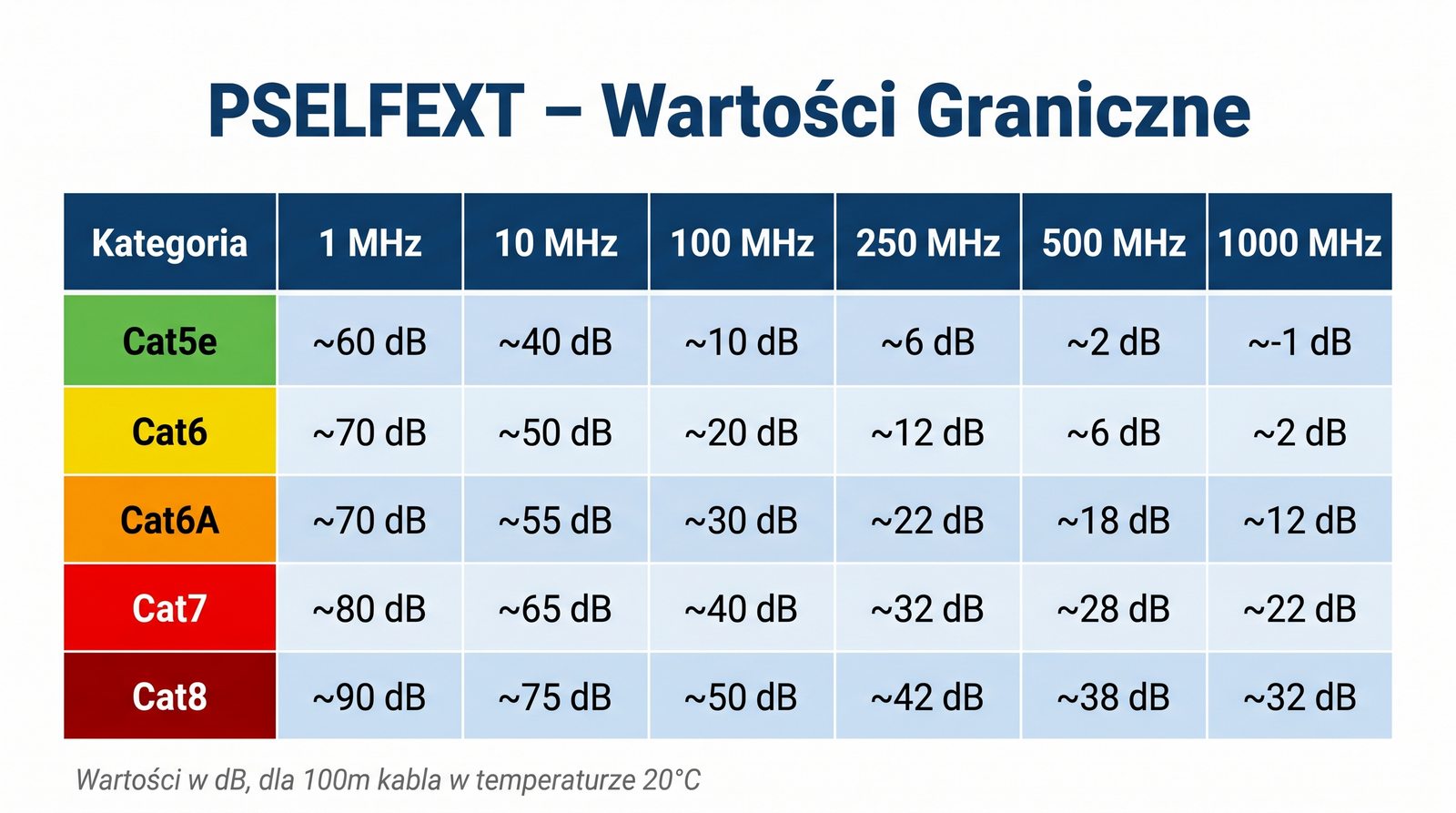

Wartości graniczne PSELFEXT są ściśle określone w normach TIA-568.2-D i ISO/IEC 11801, a ich spełnienie jest warunkiem certyfikacji instalacji kablowej do danej kategorii.

Dla kategorii Cat5e minimalny PSELFEXT przy 100 MHz wynosi 21,1 dB, podczas gdy dla Cat6, Cat6A i Cat8 wartość ta wzrasta do 27,1 dB, co odzwierciedla wyższe wymagania nowszych standardów.

Na najwyższych częstotliwościach granicznych poszczególnych kategorii wartości minimalne są niższe, na przykład dla Cat8 przy 2000 MHz wymagane jest zaledwie 15,0 dB, co wynika z fizycznych ograniczeń konstrukcji kabla.

Różnica między PSELFEXT a ELFEXT wynosi zwykle od 3 do 6 dB, co jest analogiczne do różnicy między PSNEXT a NEXT, i wynika z logarytmicznego charakteru sumowania mocy zakłóceń z wielu źródeł.

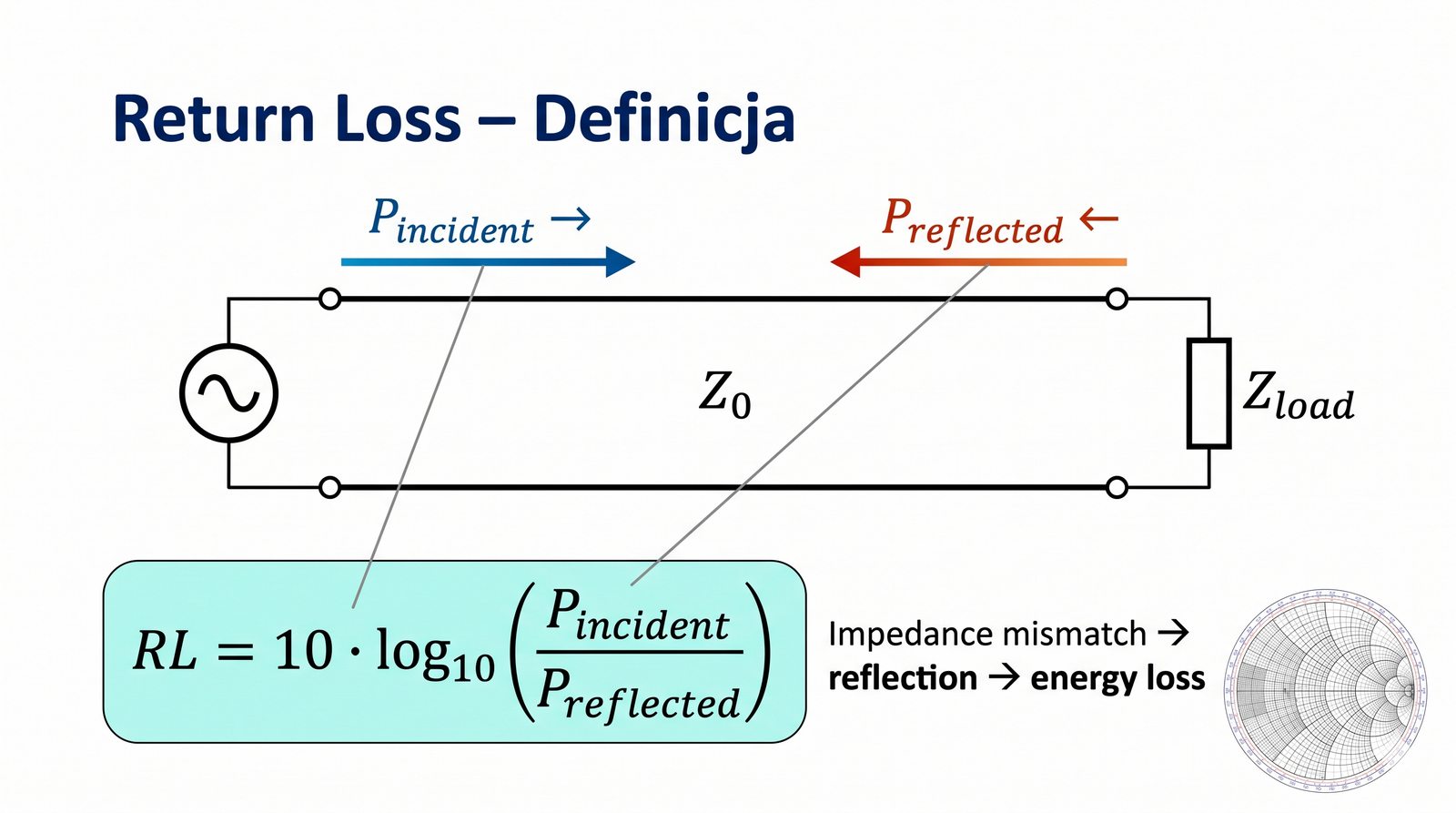

Return Loss, czyli tłumienie odbiciowe, jest miarą tego, jak dobrze impedancja kabla jest dopasowana do impedancji urządzeń końcowych, którymi są nadajniki i odbiorniki w switchach i kartach sieciowych.

Impedancja charakterystyczna skrętki wynosi 100 omów, a każde odchylenie od tej wartości powoduje odbicie części energii sygnału z powrotem do nadajnika, co zmniejsza moc docierającą do odbiornika.

Przyczyny niedopasowania impedancji są różnorodne: od różnic produkcyjnych między kablami różnych producentów, przez błędy montażowe przy zaciskaniu wtyków RJ45, aż po uszkodzenia mechaniczne kabla powstałe podczas instalacji lub eksploatacji.

W praktyce sieciowej RL wyrażone w decybelach powinno być jak najwyższe, ponieważ wyższa wartość oznacza mniej odbitej energii i lepsze dopasowanie, co przekłada się na stabilniejszą transmisję i mniej błędów CRC.

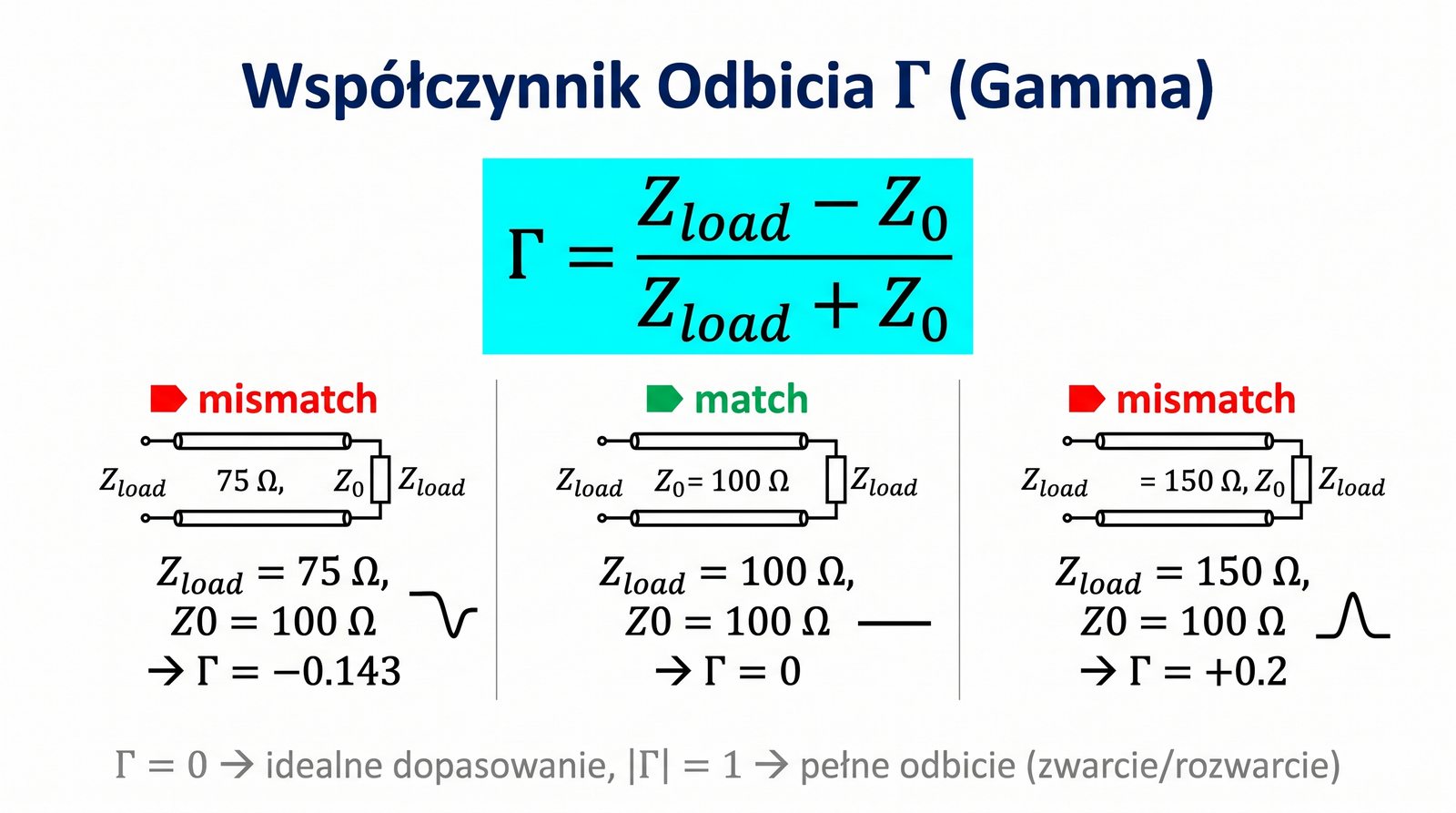

Zjawisko odbicia fali elektromagnetycznej w linii transmisyjnej opisuje współczynnik odbicia Gamma, który przyjmuje wartości od -1 do +1 w zależności od charakteru niedopasowania impedancji.

Współczynnik Gamma oblicza się ze wzoru (Z_obc - Z_0) / (Z_obc + Z_0), gdzie Z_0 to impedancja charakterystyczna kabla (100 omów dla skrętki), a Z_obc to impedancja obciążenia na końcu linii.

Przy idealnym dopasowaniu, gdy Z_obc = 100 omów, Gamma wynosi 0 i nie ma żadnego odbicia. Im większe odchylenie od 100 omów, tym większy moduł współczynnika odbicia i tym gorszy Return Loss.

Dla przykładowych wartości: Z_obc = 75 omów daje RL = 17 dB, a Z_obc = 150 omów daje RL = 14 dB, co w obu przypadkach jest wartością akceptowalną, ale już przy Z_obc = 50 omów RL spada poniżej 10 dB, co jest uznawane za problematyczne.

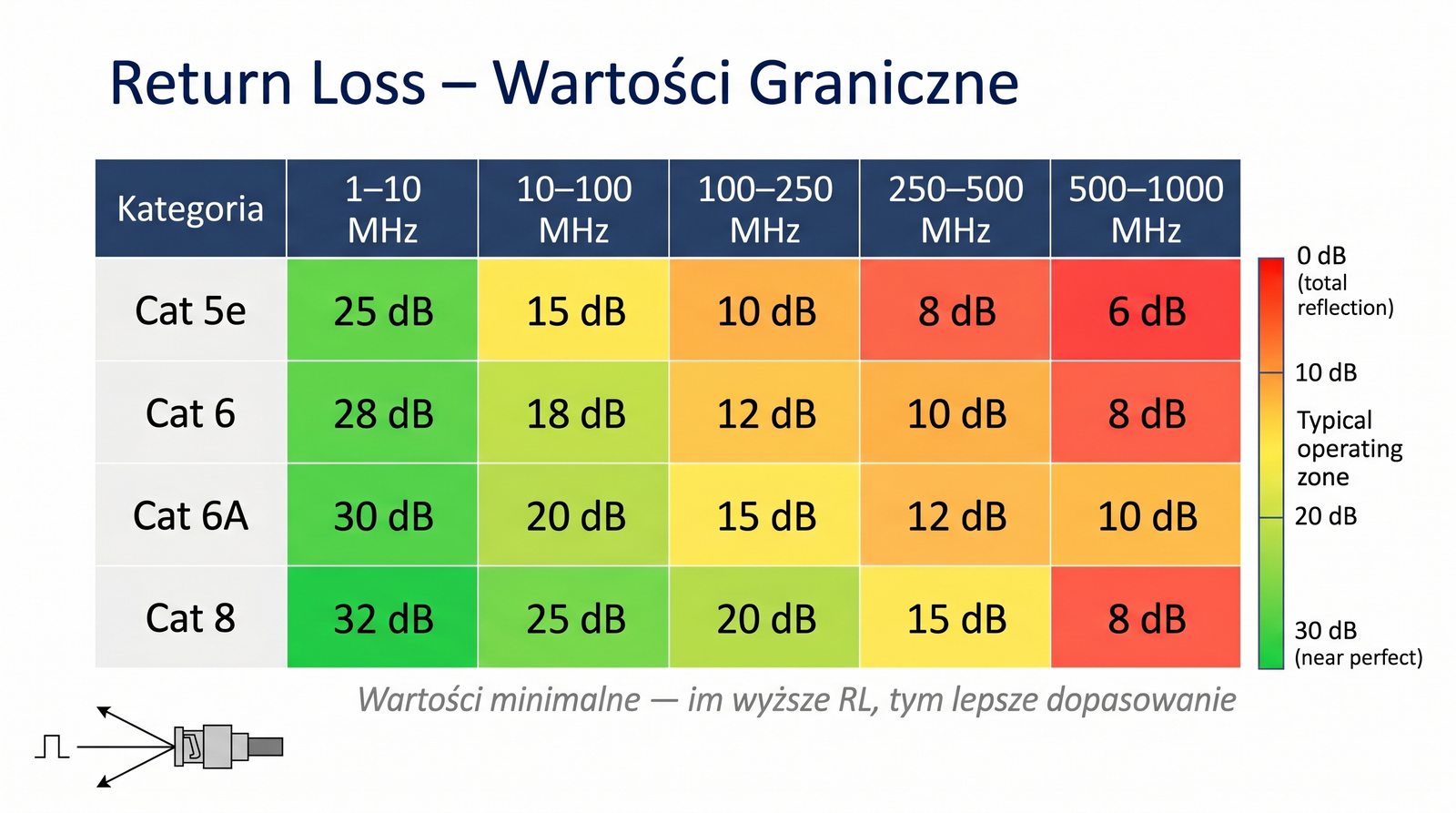

Normy dla Return Loss określają minimalne dopuszczalne wartości, które musi spełniać instalacja kablowa, aby uzyskać certyfikat zgodności z daną kategorią.

Dla kategorii Cat5e, Cat6 i Cat6A minimalny RL przy 100 MHz wynosi 10,0 dB, podczas gdy dla Cat8 wartość ta jest nieco niższa i wynosi 8,0 dB, co wynika z wyższych częstotliwości pracy i większego tłumienia kabla.

Paradoksalnie RL rośnie z częstotliwością, ponieważ przy wyższych częstotliwościach tłumienie kabla jest większe, więc mniej energii odbitej wraca do punktu pomiarowego, co daje pozornie lepszy wynik.

W praktyce instalacyjnej RL poniżej 10 dB jest sygnałem ostrzegawczym, który wskazuje na konkretny problem, taki jak źle zaciśnięty wtyk RJ45, uszkodzony kabel lub nieodpowiedni promień gięcia, i wymaga natychmiastowej interwencji.

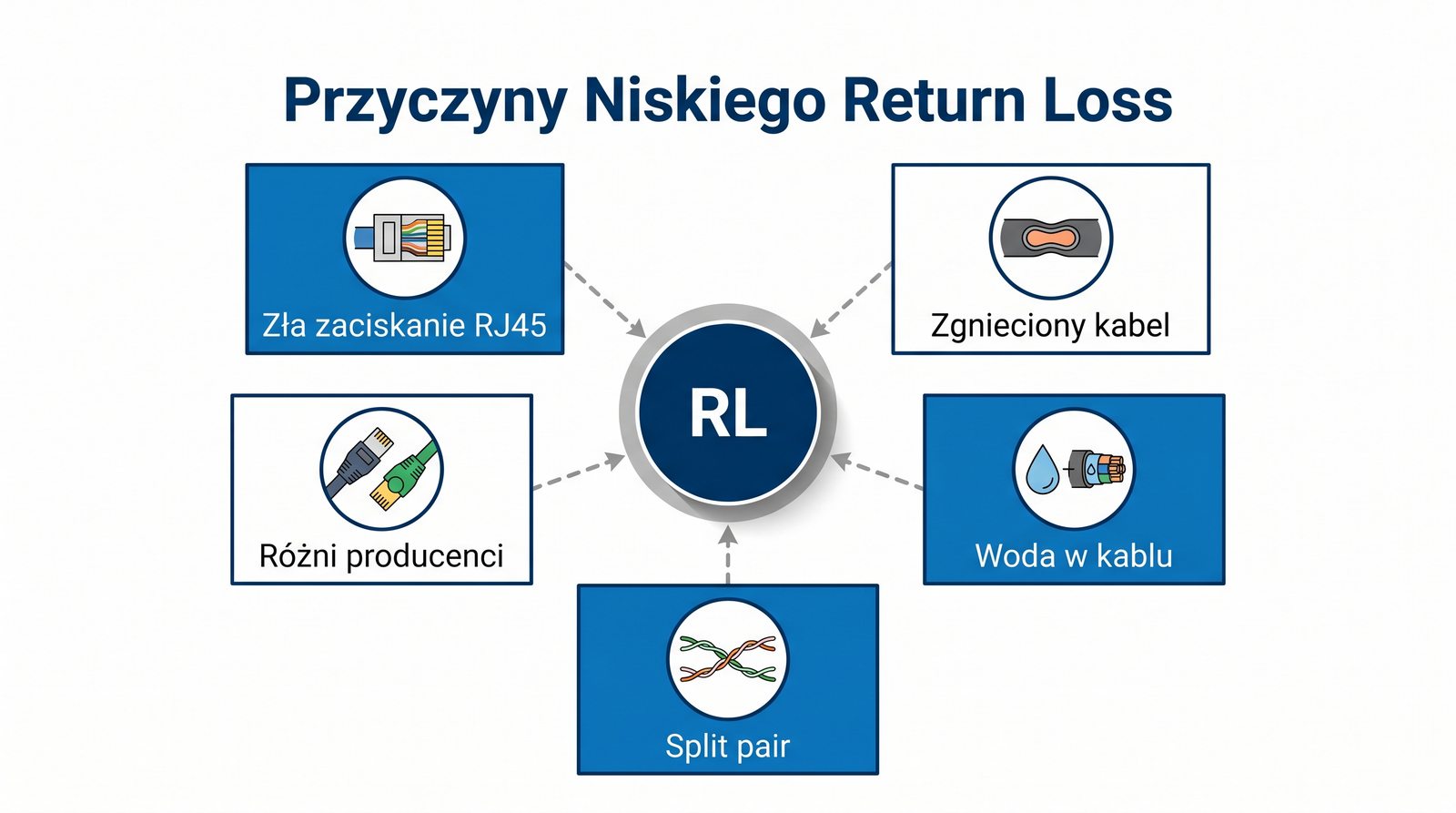

Tabela przyczyn i skutków słabego Return Loss stanowi praktyczne zestawienie najczęstszych problemów spotykanych w instalacjach kablowych oraz metod ich rozwiązywania.

Źle zaciśnięty wtyk RJ45 może spowodować spadek RL o 5-10 dB, co w przypadku instalacji na granicy normy może przesądzić o niezaliczeniu certyfikacji. Rozwiązaniem jest wymiana wtyku i ponowne zaciśnięcie zgodnie z instrukcją producenta.

Zagniecenie kabla, które często powstaje podczas przeciągania przez koryta kablowe lub rury instalacyjne, może lokalnie obniżyć RL o ponad 10 dB, powodując trwałe uszkodzenie struktury kabla i konieczność wymiany uszkodzonego odcinka.

Split pair, czyli rozdzielenie par na zbyt długim odcinku przed wtykiem, jest jednym z najczęstszych błędów montażowych i może obniżyć RL o 5-15 dB, a dodatkowo znacząco pogarsza NEXT i ELFEXT, czyniąc instalację niezdatną do transmisji gigabitowej.

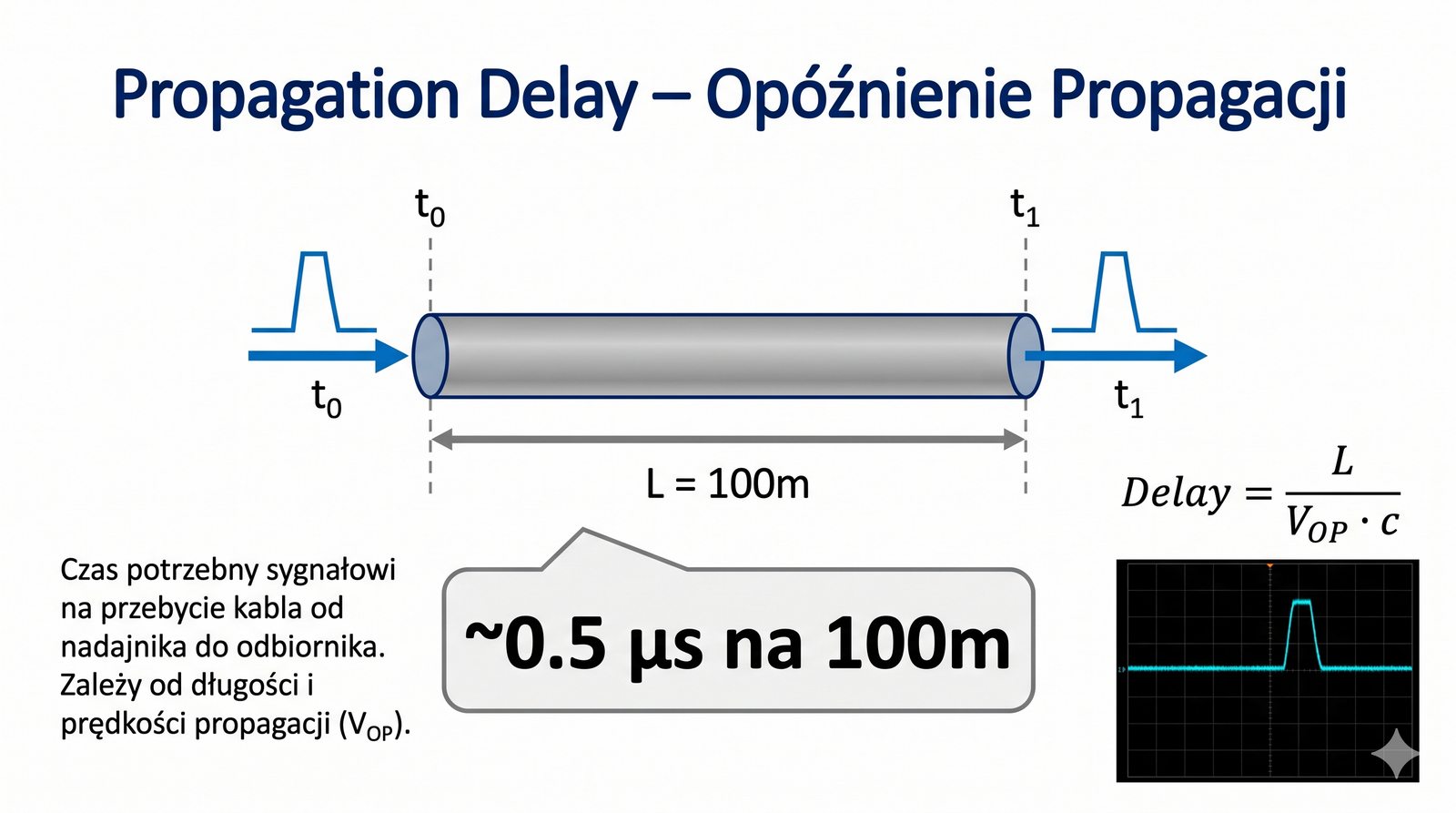

Opóźnienie propagacji to czas, jaki sygnał elektryczny potrzebuje na przebycie drogi od nadajnika do odbiornika, i jest podstawowym parametrem wpływającym na opóźnienie całej ścieżki transmisyjnej.

Wartość opóźnienia zależy przede wszystkim od dwóch czynników: długości fizycznej kabla oraz prędkości propagacji VOP, która jest wyrażona jako ułamek prędkości światła w próżni i zależy od materiału izolacji przewodów.

Dla typowej skrętki VOP wynosi od 0,65 do 0,75 prędkości światła, co przekłada się na opóźnienie około 5 nanosekund na metr kabla, czyli około 500 ns dla odcinka 100 metrów.

Wzór t = L / (VOP x c) pozwala obliczyć opóźnienie dla dowolnej długości kabla, a znajomość tego parametru jest niezbędna przy projektowaniu sieci z rygorystycznymi wymaganiami czasowymi, takimi jak sieci przemysłowe czy finansowe.

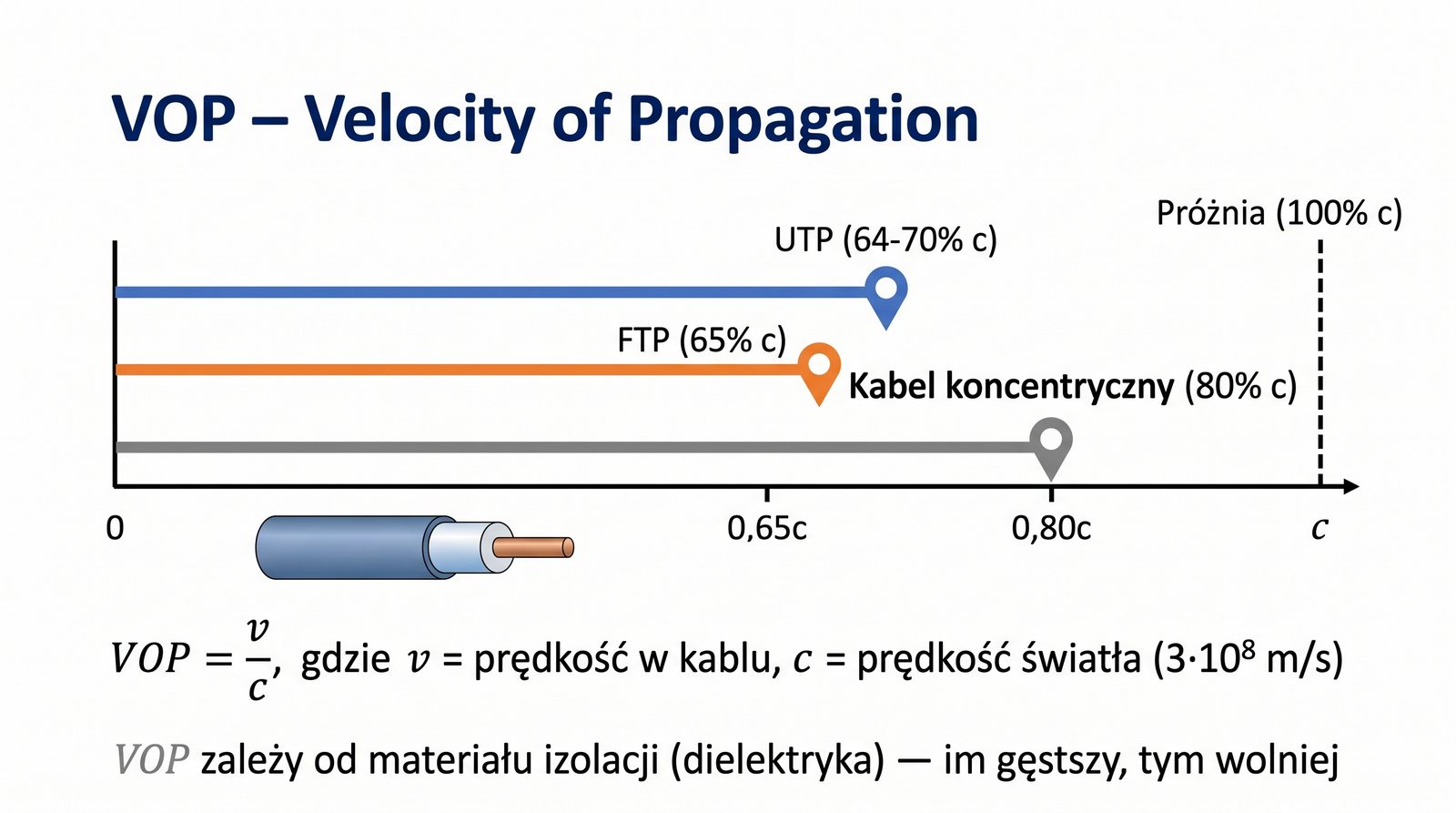

Prędkość propagacji VOP jest kluczowym parametrem każdego kabla, który określa, jak szybko sygnał elektromagnetyczny przemieszcza się w danym medium transmisyjnym.

VOP zależy od stałej dielektrycznej materiału izolacji otaczającej przewody i jest obliczany ze wzoru VOP = 1 / pierwiastek z epsilon, gdzie epsilon to względna przenikalność elektryczna dielektryka.

Kable UTP mają zazwyczaj wyższe VOP (0,68-0,70c) niż kable FTP (0,65c), ponieważ ekranowanie foliowe w kablu FTP zmienia nieco właściwości elektryczne i spowalnia propagację sygnału.

Kabel koncentryczny RG-58, używany w sieciach 10Base-2, ma VOP około 0,66c, podczas gdy nowoczesne kable światłowodowe mają VOP zbliżone do 0,67c dla fali 1310 nm, co pokazuje, że wartość ta jest ważna niezależnie od rodzaju medium transmisyjnego.

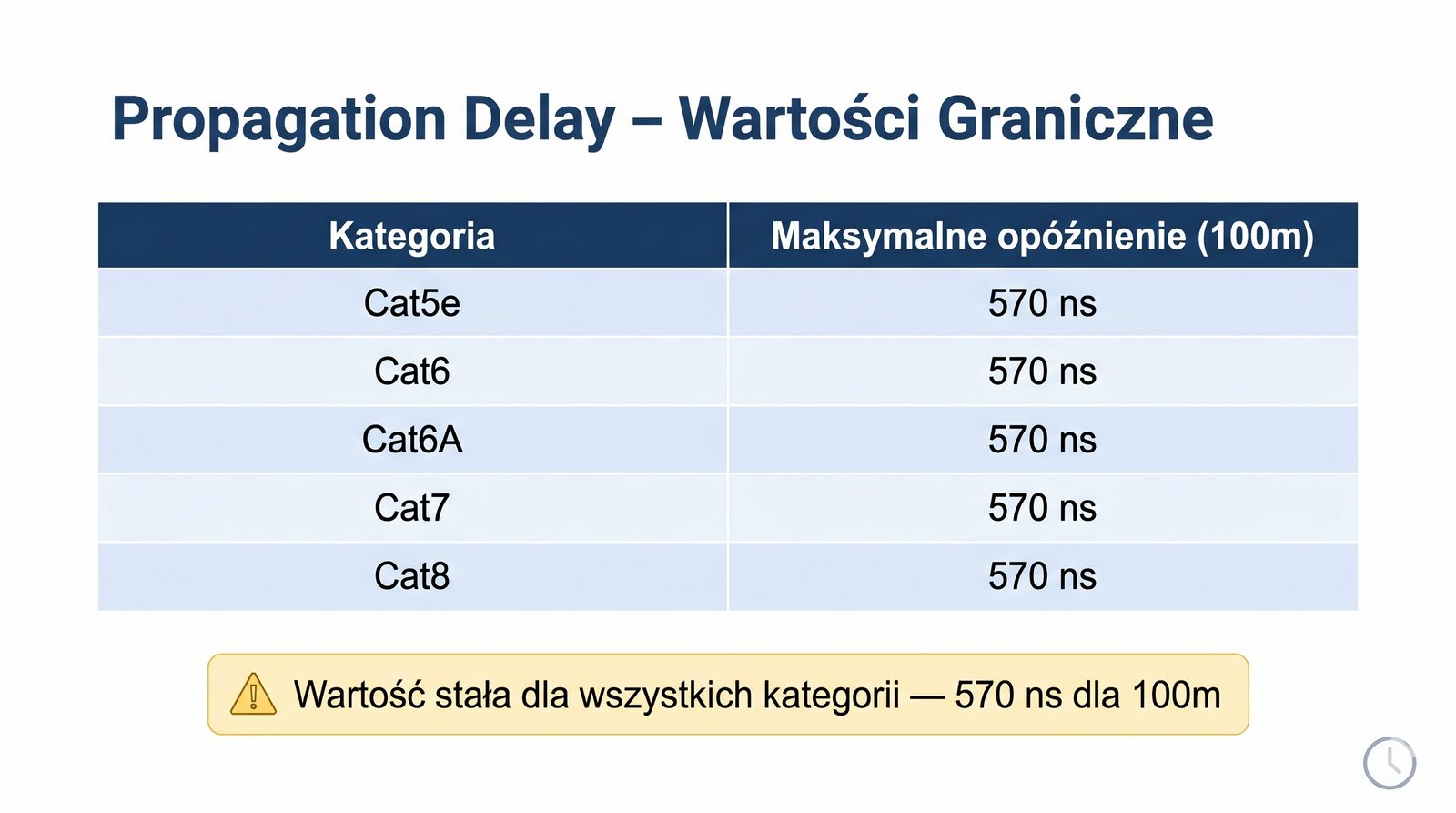

Normy dla opóźnienia propagacji określają maksymalne dopuszczalne wartości, które musi spełniać instalacja kablowa, aby zapewnić poprawne działanie protokołów wyższych warstw.

Dla wszystkich kategorii od Cat5e do Cat6A maksymalne opóźnienie na 100 metrach wynosi 570 ns, co przy typowym VOP około 0,7c odpowiada długości fizycznej około 120 metrów z marginesem na złącza i krosownice.

W normach TIA i ISO rzeczywisty limit jest nieco ostrzejszy i wynosi 555 ns dla 100 metrów, co daje dodatkowy margines bezpieczeństwa uwzględniający starzenie się kabla i wahania temperatury.

Dla większości aplikacji LAN opóźnienie samego kabla nie jest krytyczne, ale w połączeniu z opóźnieniami wprowadzanymi przez karty sieciowe, przełączniki i routery może sumarycznie przekroczyć dopuszczalne wartości dla wrażliwych czasowo protokołów.

Delay Skew, czyli skośność opóźnienia, to różnica w czasie propagacji między najszybszą a najwolniejszą parą w kablu, wynikająca z konstrukcji kabla i różnic w skoku skrętu poszczególnych par.

Każda z czterech par w kablu ma inny skok skrętu, co jest celowym zabiegiem konstrukcyjnym mającym na celu minimalizację przesłuchów między parami. Para o gęstszym skręcie ma fizycznie dłuższą drogę na tej samej długości kabla, co powoduje większe opóźnienie.

Dodatkowo różne kolory izolacji poszczególnych par mają nieco inne właściwości dielektryczne, co również wpływa na prędkość propagacji i przyczynia się do powstania skośności opóźnienia.

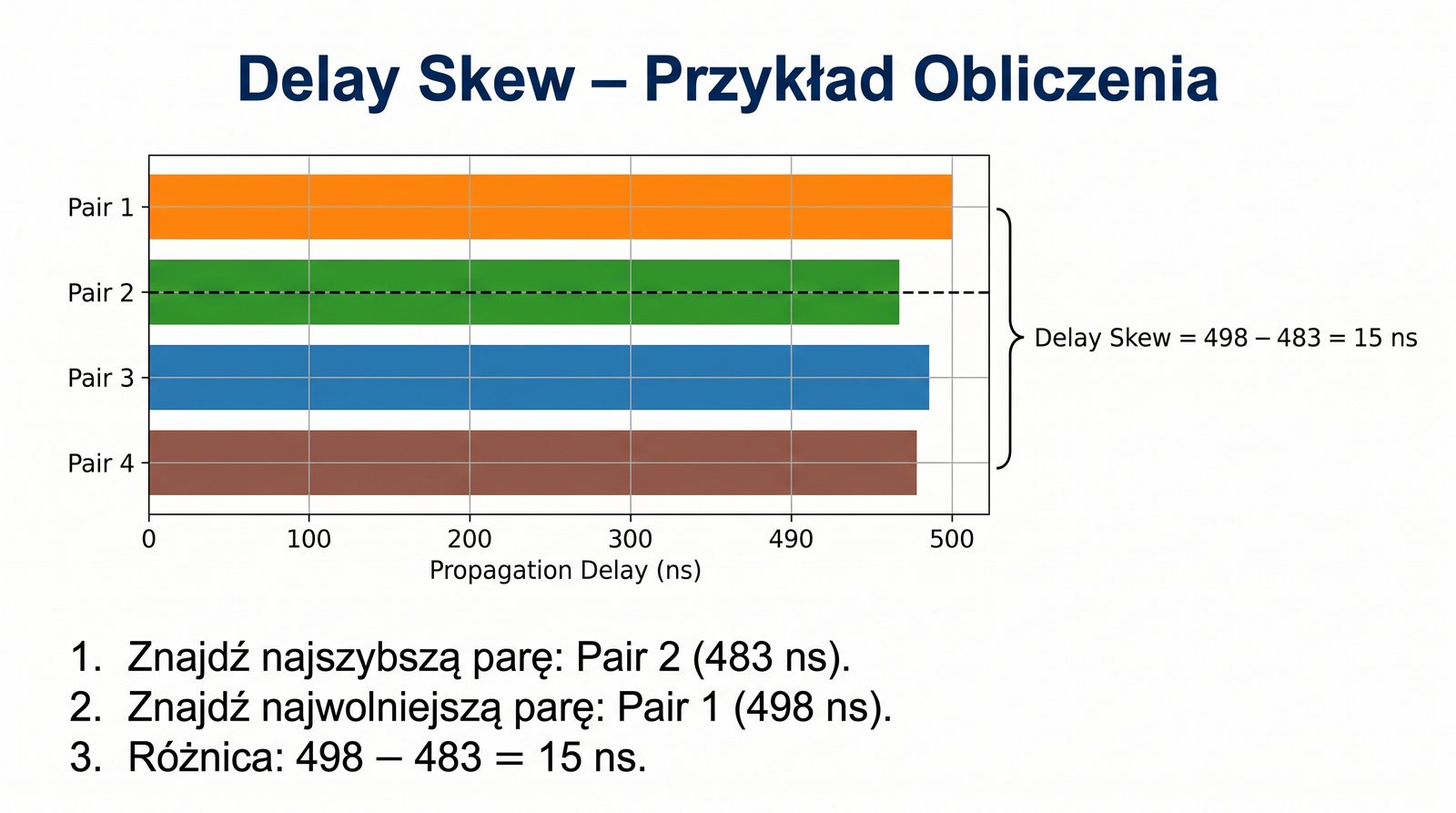

W przykładowym kablu Cat6A różnica między parą najszybszą (490 ns) a najwolniejszą (505 ns) wynosi 15 ns, co jest wartością bezpieczną, znacznie poniżej normy 50 ns, ale w gorszej jakości kablach różnica może być większa.

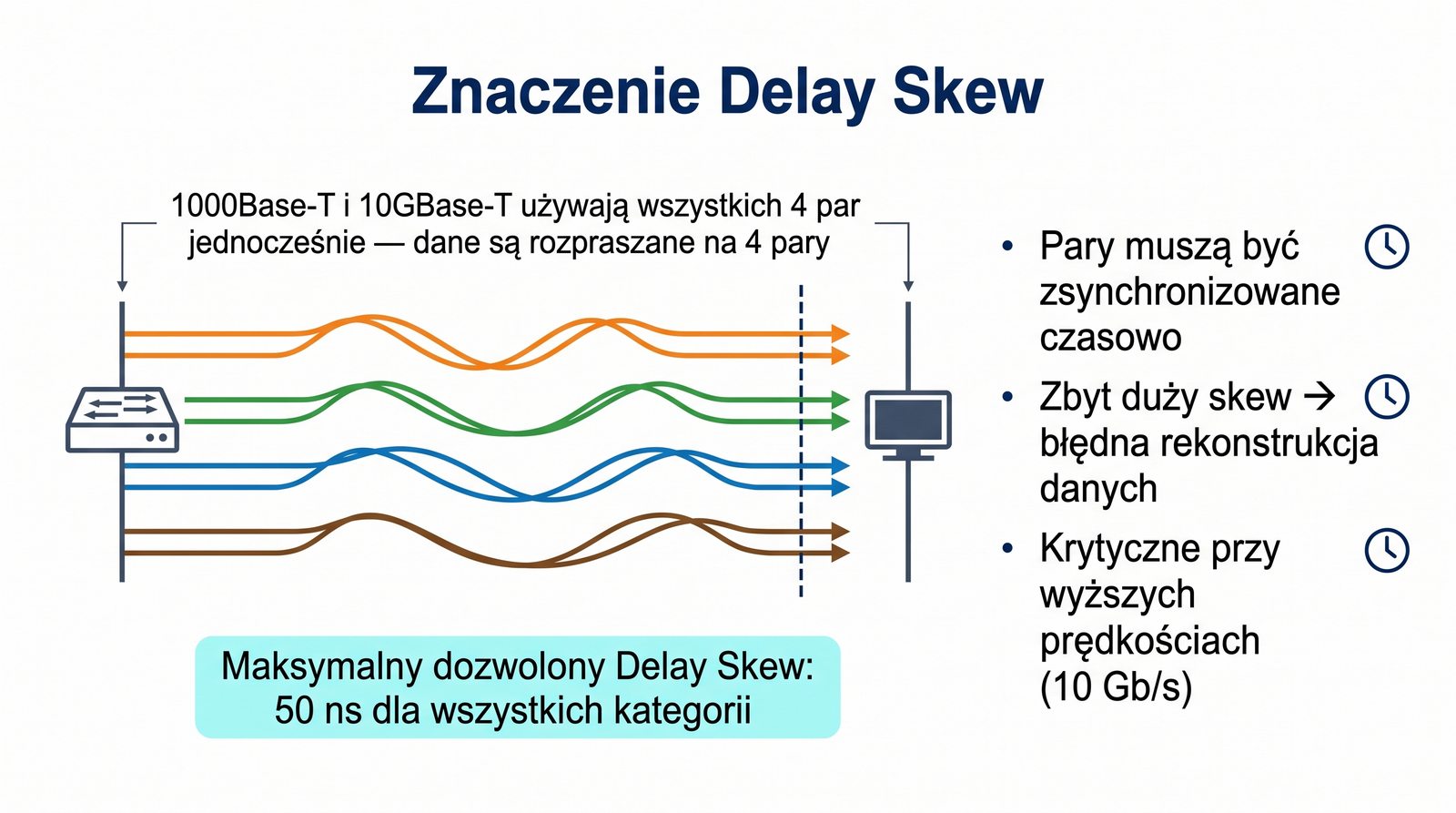

Znaczenie Delay Skew dla transmisji danych wynika z faktu, że w standardach 1000Base-T i 10GBase-T dane są przesyłane równocześnie na wszystkich czterech parach, a odbiornik musi zsynchronizować bity z poszczególnych par.

Jeśli skośność opóźnienia jest zbyt duża, bity z najszybszej pary docierają znacznie wcześniej niż z najwolniejszej, co zmusza odbiornik do buforowania i wyrównywania czasowego, zwiększając złożoność układów odbiorczych.

W skrajnych przypadkach, gdy Delay Skew przekracza 50 ns, odbiornik może nie być w stanie poprawnie zrekonstruować oryginalnego strumienia danych, co prowadzi do błędów synchronizacji i spadku prędkości transmisji do 100 Mb/s, gdzie wykorzystywane są tylko dwie pary.

Normy dla Delay Skew są jednakowe dla kategorii Cat5e, Cat6 i Cat6A i wynoszą maksymalnie 50 ns, natomiast dla Cat8, ze względu na wyższe wymagania czasowe, limit jest ostrzejszy i wynosi 30 ns.

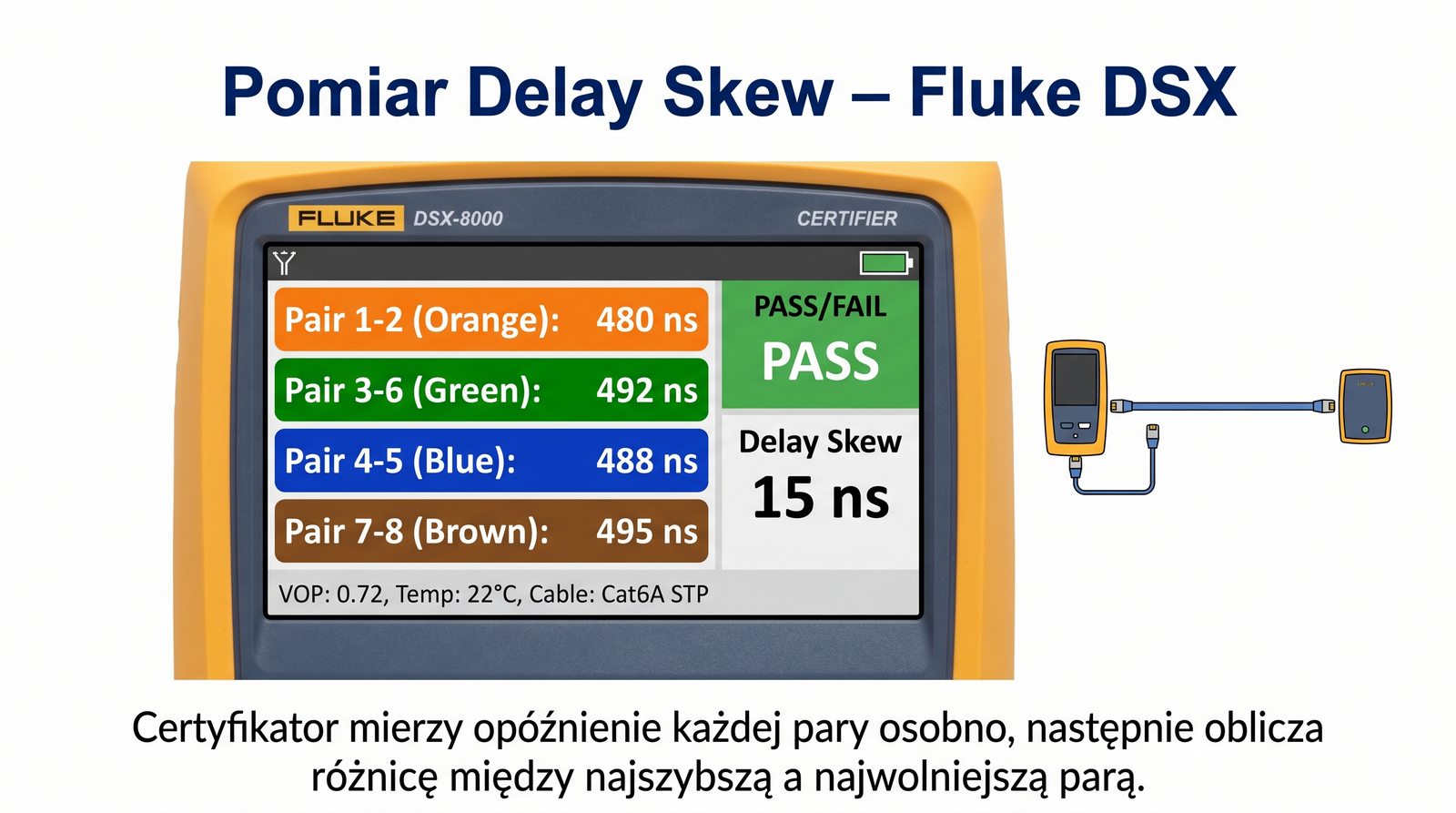

Pomiar Delay Skew jest automatycznie wykonywany przez certyfikatory okablowania, takie jak Fluke DSX, które mierzą opóźnienie propagacji dla każdej z czterech par oddzielnie.

Wynik pomiaru przedstawiany jest w formie tabelarycznej, gdzie dla każdej pary podawane jest zmierzone opóźnienie w nanosekundach, a następnie obliczana jest różnica między wartością maksymalną a minimalną.

W przykładzie na slajdzie dla kabla Cat6A o długości 85 metrów zmierzone opóźnienia mieszczą się w zakresie od 418 ns do 430 ns, a Delay Skew wynosi 12 ns, co jest wynikiem bardzo dobrym, dającym duży margines bezpieczeństwa względem normy 50 ns.

Wynik PASS oznacza, że kabel spełnia wymagania normy dla mierzonego parametru, natomiast wynik FAIL wymaga znalezienia przyczyny problemu, którą często jest mieszanie kabli różnych producentów lub typów w jednym łączu.

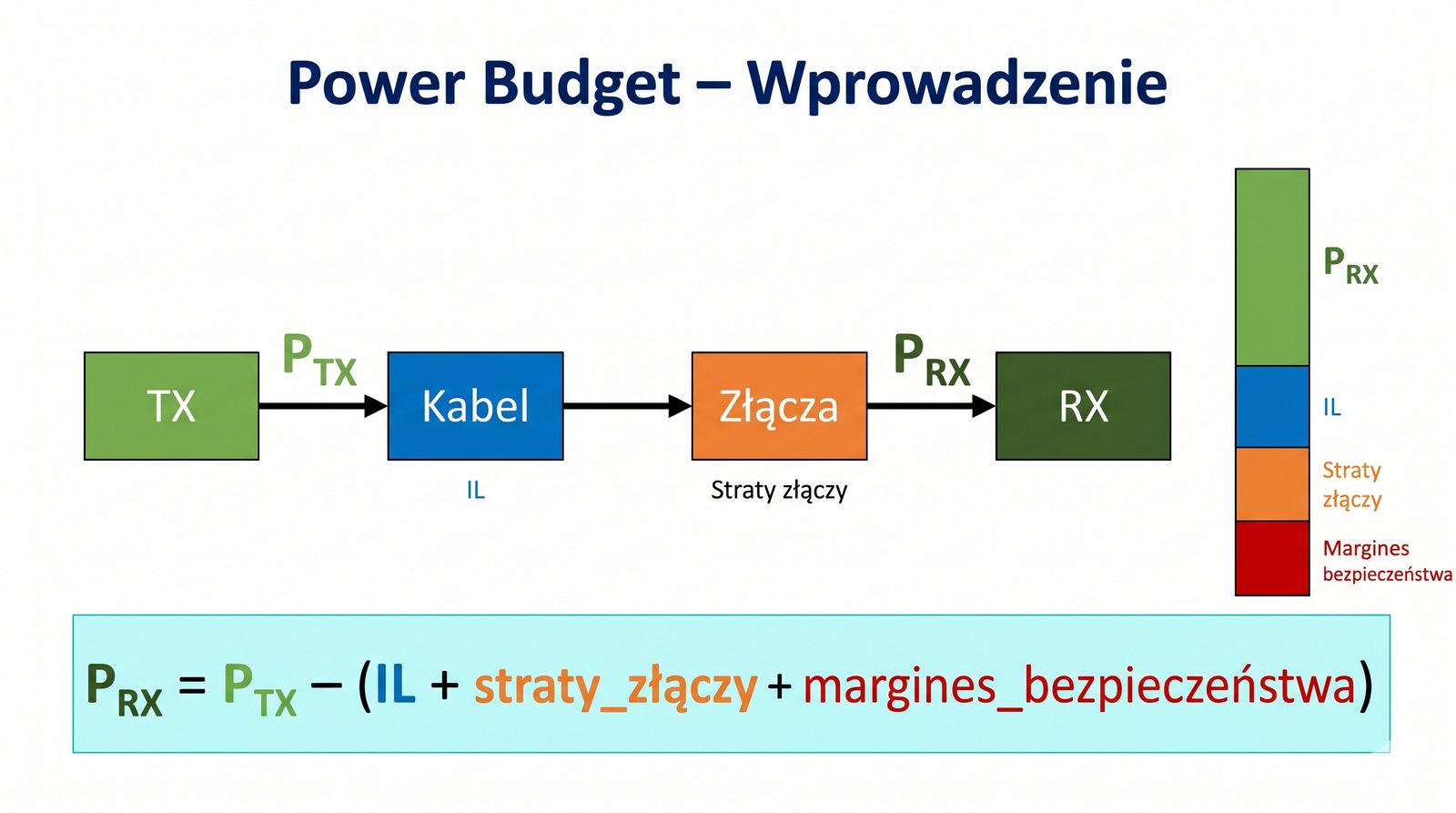

Budżet mocy w okablowaniu miedzianym to koncepcja zaczerpnięta z telekomunikacji, która pozwala ocenić, czy moc nadajnika jest wystarczająca, aby sygnał dotarł do odbiornika z odpowiednim poziomem.

Obliczenie budżetu mocy polega na odjęciu od mocy nadajnika wszystkich strat występujących na drodze sygnału, w tym tłumienia kabla, strat na złączach i krosownicach, oraz marginesu bezpieczeństwa uwzględniającego starzenie się komponentów i zmiany temperatury.

Dla standardu 1000Base-T moc nadajnika wynosi 0 dBm, a czułość odbiornika wynosi -13 dBm, co daje teoretyczny budżet 13 dB do pokrycia przez tłumienie kabla, straty złączy i margines.

W praktyce do poprawnej pracy łącza niezbędne jest, aby moc odebrana na wejściu odbiornika była wyższa (mniej ujemna) niż jego czułość, a różnica ta stanowi zapas mocy, który decyduje o niezawodności i stabilności transmisji.

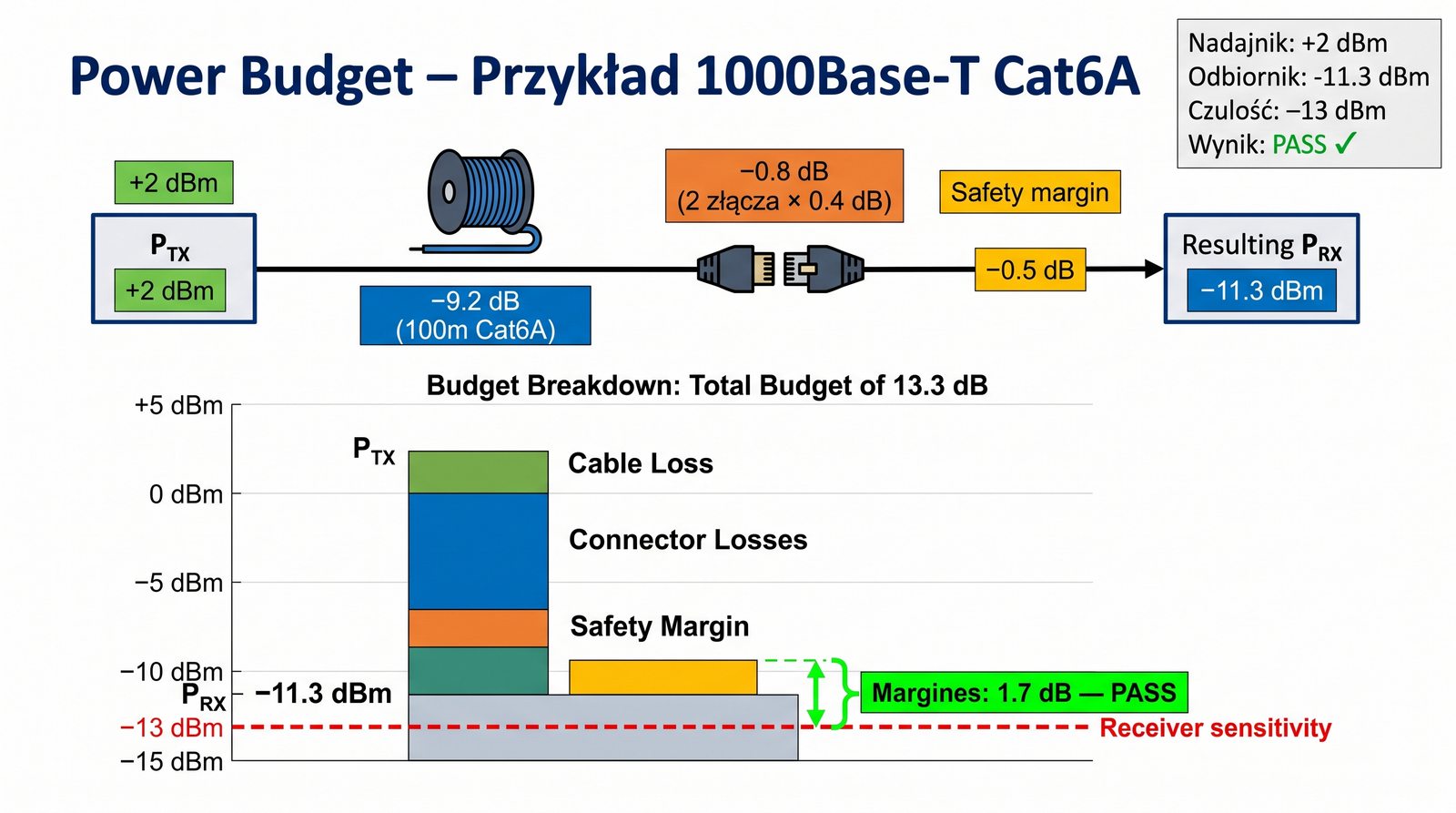

Przykład obliczenia budżetu mocy dla standardu 1000Base-T na kablu Cat6A o długości 100 metrów pokazuje, jak w praktyce wygląda bilansowanie strat i zysków w torze transmisyjnym.

Moc nadajnika wynosząca 0 dBm jest redukowana przez tłumienie kabla (-7,0 dB), straty na czterech złączach (-0,8 dB), straty na patchcordach (-0,5 dB) oraz margines bezpieczeństwa (-3,0 dB), co daje moc odebraną na poziomie -11,3 dBm.

Ponieważ czułość odbiornika 1000Base-T wynosi -13 dBm, a moc odebrana to -11,3 dBm, budżet mocy jest dodatni i wynosi 1,7 dB, co oznacza, że łącze ma zapas mocy i powinno działać poprawnie nawet przy nieznacznym pogorszeniu parametrów kabla.

Warto zauważyć, że margines bezpieczeństwa 3 dB to wartość typowa; w krytycznych instalacjach, takich jak szpitale czy centra danych, stosuje się większe marginesy, nawet do 6 dB, aby zapewnić niezawodność przez cały okres eksploatacji.

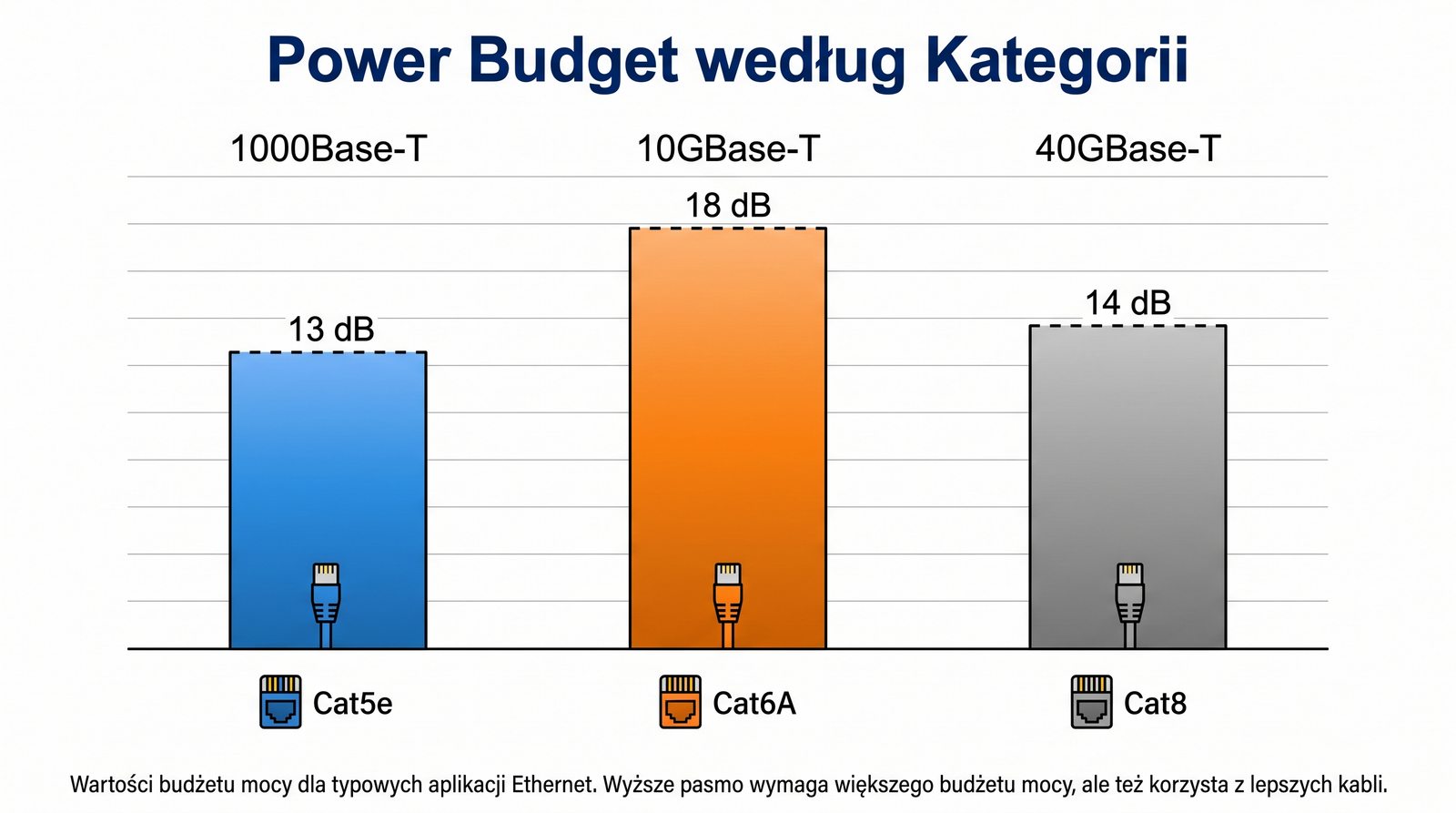

Różne standardy transmisyjne mają różne wymagania co do budżetu mocy, co bezpośrednio przekłada się na wymagania dotyczące kategorii kabla i maksymalnej długości łącza.

Standard 1000Base-T na kablu Cat5e ma dostępny budżet 13 dB, co przy tłumieniu kabla około 24 dB na 100 metrów oznacza, że maksymalna długość łącza jest ograniczona do około 100 metrów z niewielkim marginesem.

Standard 10GBase-T na kablu Cat6A ma większy budżet wynoszący 18 dB, ale też znacznie większe tłumienie kabla sięgające 35,9 dB na 100 metrów, co wymaga lepszej jakości kabla i lepszego ekranowania, aby zmieścić się w dopuszczalnym budżecie.

Standard 40GBase-T na kablu Cat8 ma budżet 14 dB, ale jest ograniczony do zaledwie 30 metrów długości, ponieważ przy wyższych częstotliwościach tłumienie kabla rośnie bardzo szybko i niemożliwe jest utrzymanie sygnału na dłuższych dystansach.

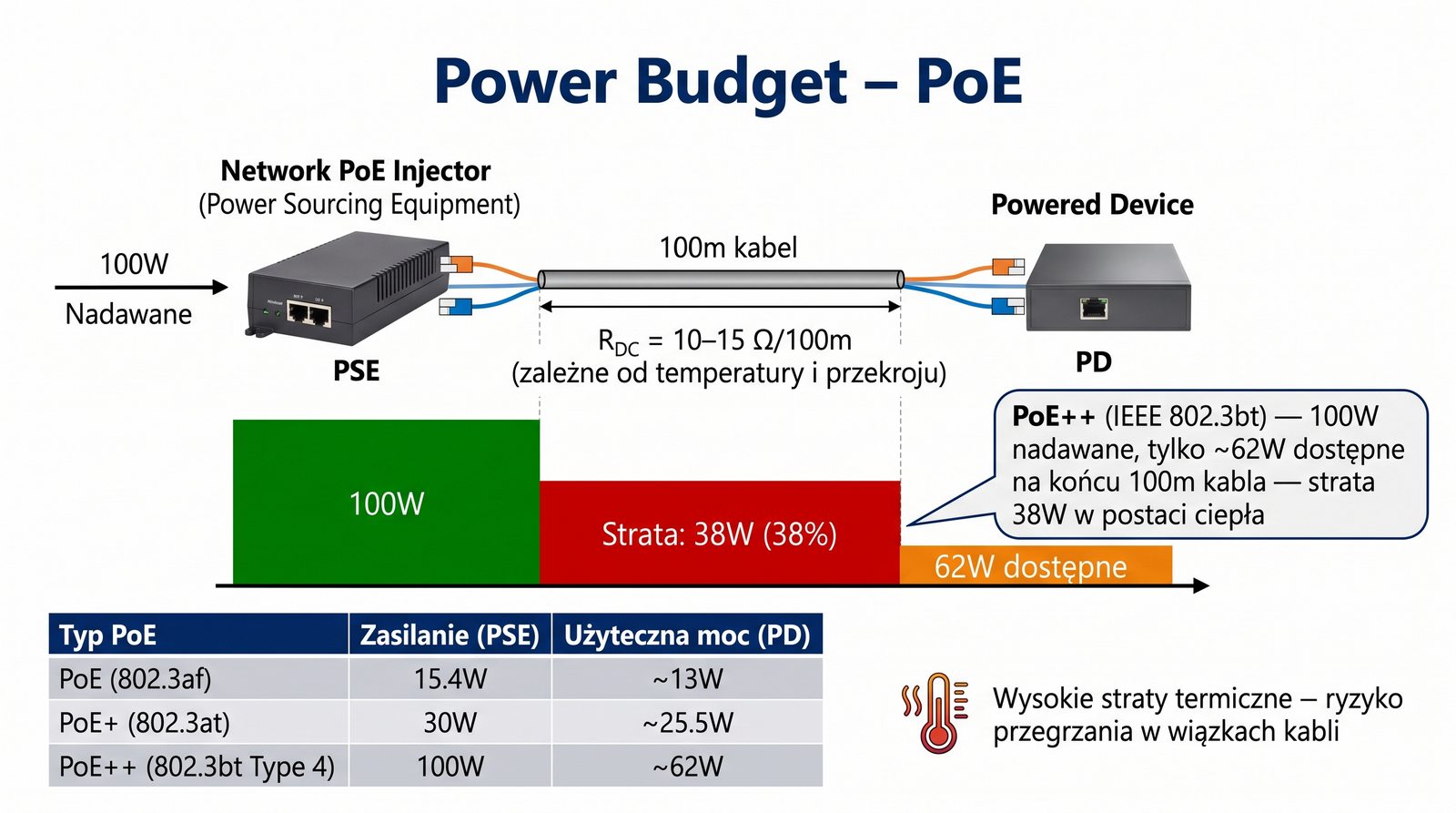

Budżet mocy w kontekście Power over Ethernet (PoE) dotyczy nie sygnału danych, ale energii elektrycznej przesyłanej tym samym kablem do zasilania urządzeń sieciowych, takich jak kamery IP, telefony VoIP czy punkty dostępowe.

Straty mocy w kablu dla PoE wynikają z rezystancji pętli DC, która dla typowego kabla Cat6A o długości 100 metrów wynosi około 12,5 oma, co przy prądzie 1,75 A w standardzie PoE++ daje spadek napięcia prawie 22 V.

Strata mocy obliczona z prawa Joule'a-Lenza wynosi aż 38 W na 100 metrach, co oznacza, że z 100 W nadanych przez źródło zasilania tylko 62 W dociera do zasilanego urządzenia, a reszta jest tracona w postaci ciepła na rezystancji przewodów.

Dlatego przy planowaniu instalacji PoE kluczowe znaczenie ma nie tylko kategoria kabla, ale także średnica przewodów - grubsze przewody AWG23 mają niższą rezystancję niż cieńsze AWG24, co przekłada się na mniejsze straty i większy zasięg zasilania.

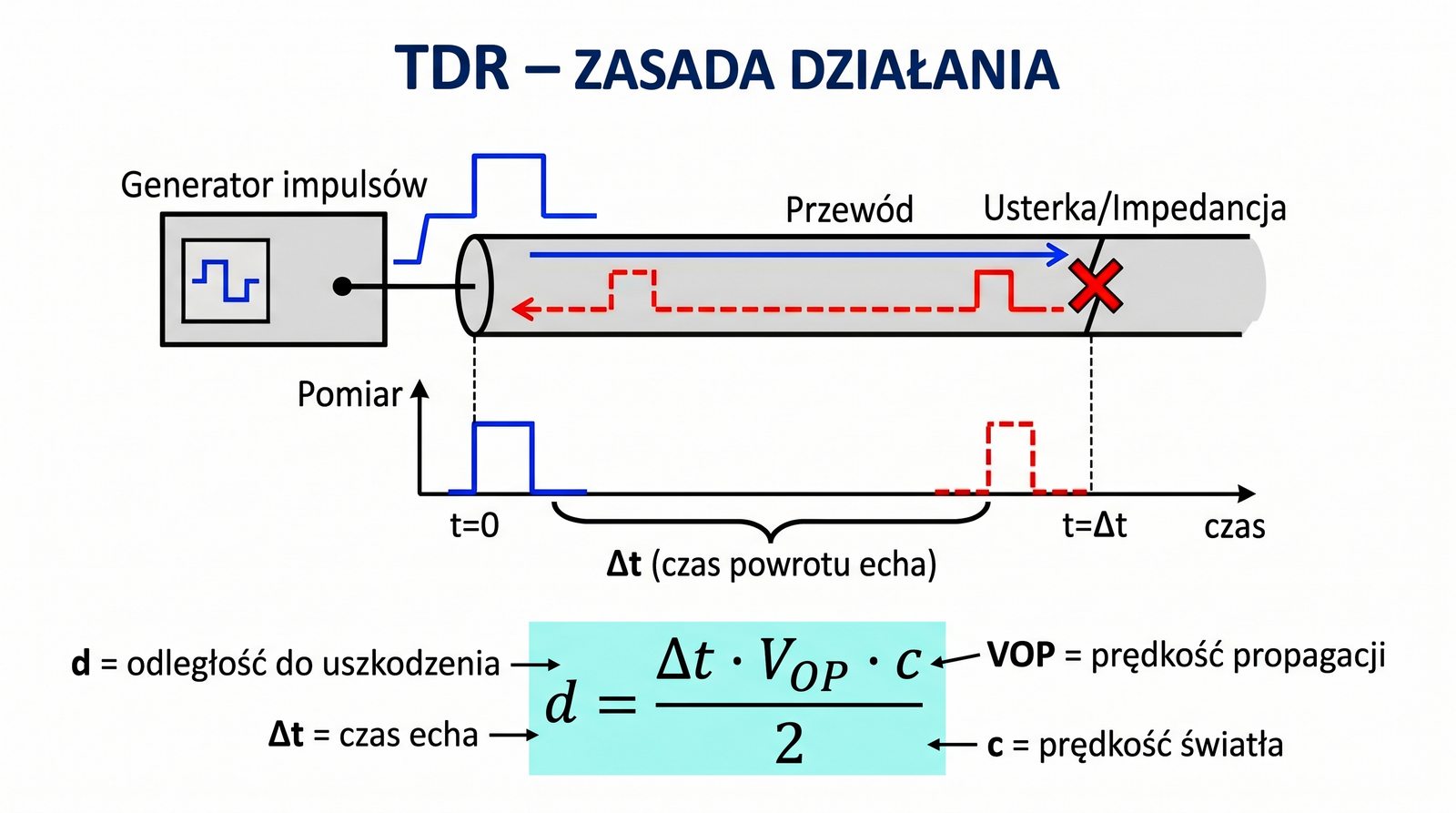

Time Domain Reflectometer, w skrócie TDR, to przyrząd pomiarowy działający na zasadzie radaru, który wysyła impuls elektryczny w kabel i analizuje odbite echo w celu wykrycia nieprawidłowości w linii transmisyjnej.

Zasada działania TDR opiera się na pomiarze czasu, jaki upływa od wysłania impulsu do momentu powrotu odbitego echa od miejsca zmiany impedancji, a następnie przeliczeniu tego czasu na odległość za pomocą znanej prędkości propagacji VOP.

Wzór na odległość d = (Delta t x VOP x c) / 2 uwzględnia fakt, że impuls pokonuje drogę do miejsca zdarzenia i z powrotem, dlatego dzielimy przez 2. Bez tego podzielnika otrzymalibyśmy podwójną odległość.

Kluczowym założeniem poprawnego pomiaru TDR jest znajomość prędkości propagacji VOP dla danego kabla, ponieważ bez niej niemożliwe jest dokładne przeliczenie zmierzonego czasu na odległość fizyczną.

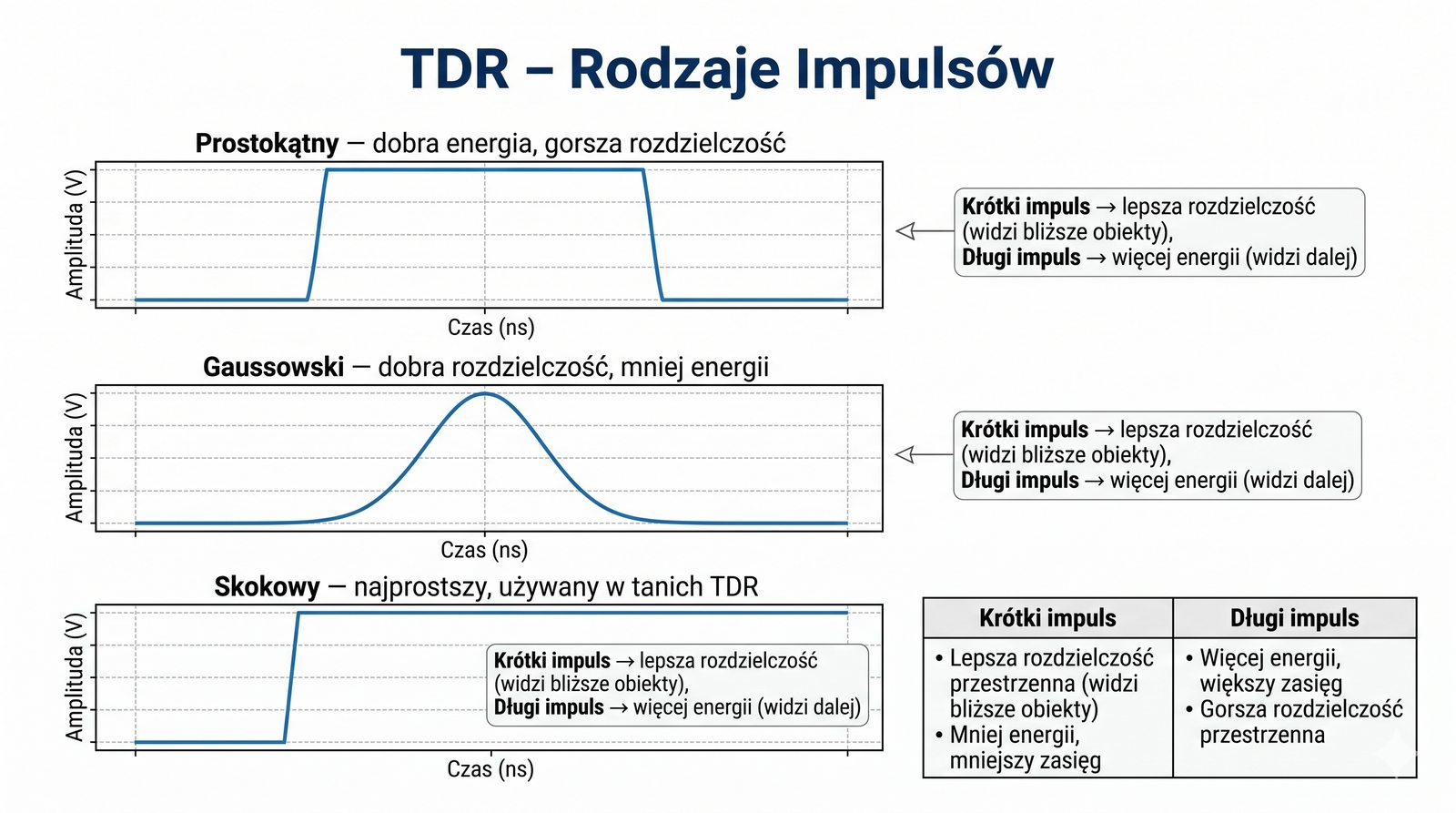

Wybór odpowiedniego typu impulsu w TDR ma kluczowe znaczenie dla jakości pomiaru i zależy od rodzaju kabla oraz przewidywanej odległości do poszukiwanego zdarzenia.

Impuls prostokątny jest najprostszy w generacji i ma dużą energię, co czyni go dobrym do wykrywania zdarzeń na dużych odległościach, ale jego szerokie widmo może powodować większe zakłócenia i gorszą rozdzielczość.

Impuls gaussowski ma lepszy stosunek sygnału do szumu i węższe widmo, co przekłada się na lepszą rozdzielczość i mniejsze zakłócenia, ale wymaga bardziej skomplikowanego generatora i jest stosowany w zaawansowanych TDR.

Czas trwania impulsu dobiera się do mierzonej odległości: krótkie impulsy rzędu nanosekund dają dobrą rozdzielczość, ale mają małą energię, co ogranicza zasięg do kilkudziesięciu metrów; długie impulsy rzędu mikrosekund mają większą energię i sięgają kilku kilometrów, ale kosztem gorszej rozdzielczości.

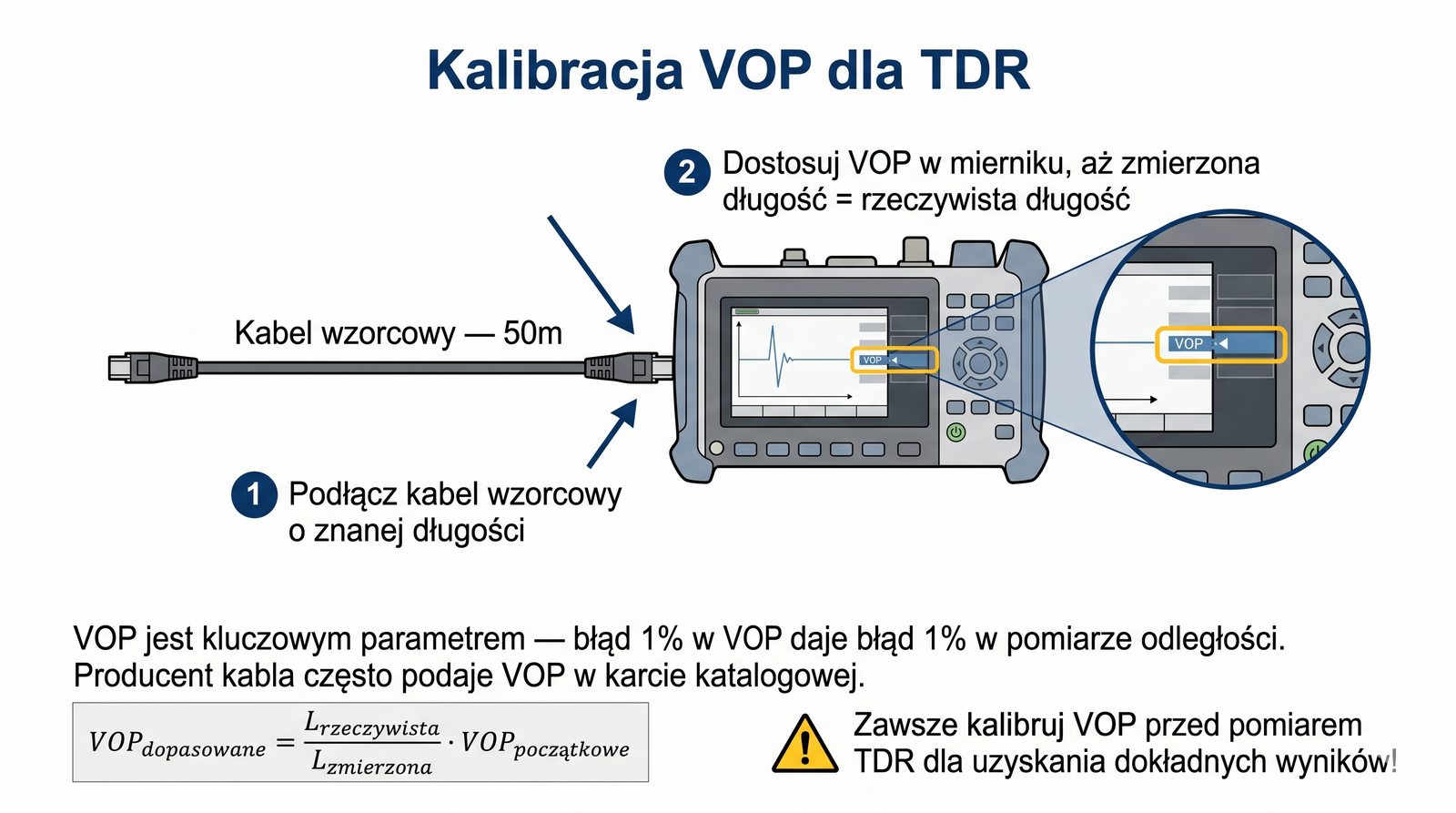

Kalibracja prędkości propagacji VOP jest najważniejszym krokiem przed wykonaniem pomiaru TDR, ponieważ błąd w ustawieniu VOP przekłada się bezpośrednio na błąd w wyliczonej odległości.

Producent kabla zazwyczaj podaje wartość VOP w dokumentacji technicznej, ale w praktyce wartość ta może się różnić między partiami produkcyjnymi, dlatego zaleca się wykonanie kalibracji na odcinku referencyjnym o znanej długości.

Procedura kalibracji polega na podłączeniu kabla o dokładnie zmierzonej długości, na przykład 10 metrów, ustawieniu VOP na wartość domyślną 0,70 i wykonaniu pomiaru, a następnie korygowaniu VOP aż do uzyskania zgodności wyniku z rzeczywistą długością.

Po poprawnej kalibracji dokładność pomiaru TDR może sięgać +/- 1%, co przy kablu 100 metrów daje błąd zaledwie 1 metra, podczas gdy bez kalibracji błąd może wynosić nawet kilkanaście metrów, czyniąc pomiar praktycznie bezużytecznym.

Pomiar długości kabla za pomocą TDR jest najdokładniejszą dostępną metodą, przewyższającą dokładnością pomiar pojemnościowy czy rezystancyjny, i jest standardem w profesjonalnej diagnostyce okablowania.

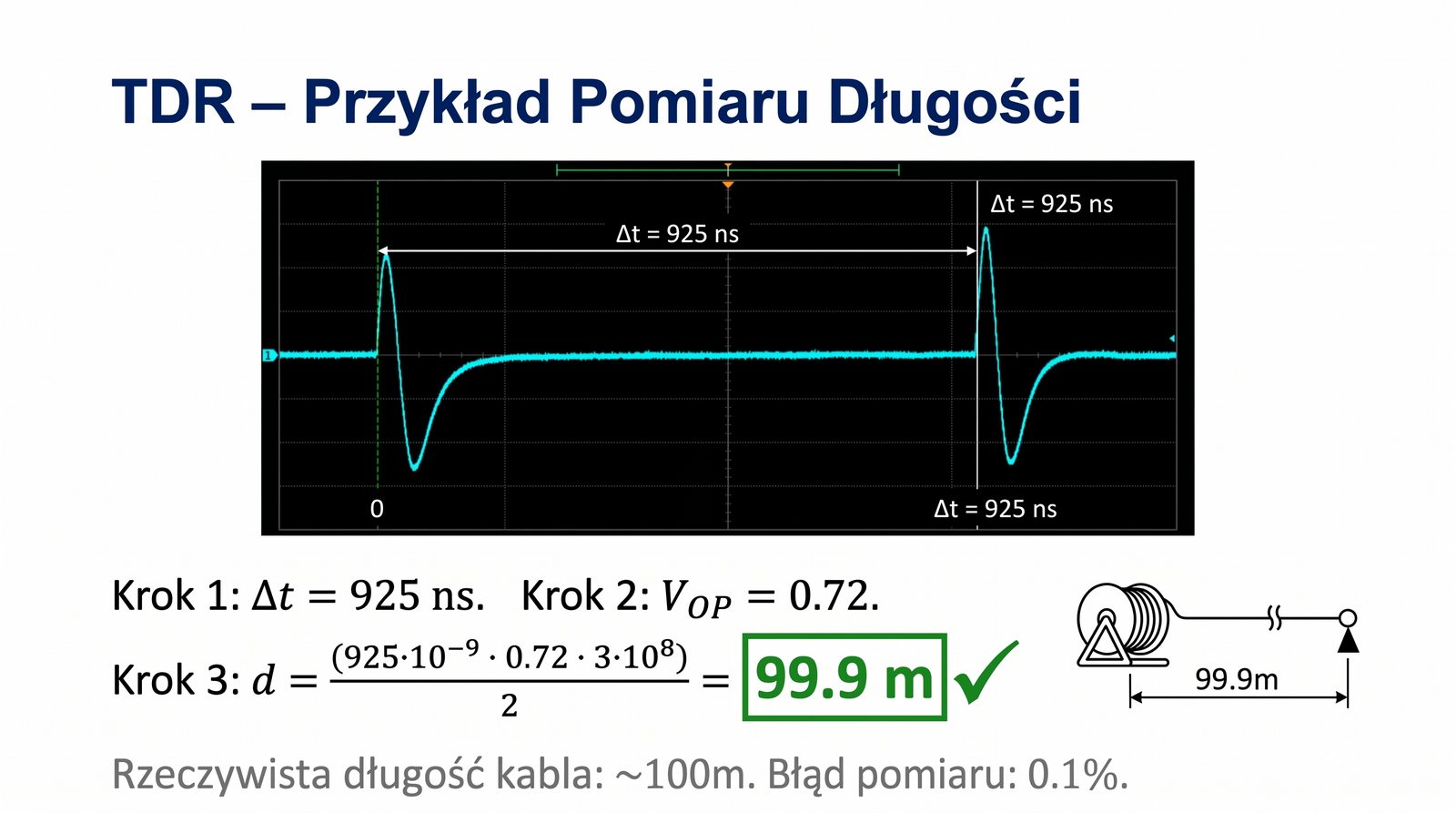

Przykład obliczenia pokazuje, jak ze zmierzonego czasu powrotu impulsu 925 ns, przy VOP 0,72, wyznacza się odległość do zdarzenia: najpierw oblicza się prędkość w kablu jako 0,72 x 3 x 10^8 = 2,16 x 10^8 m/s, następnie drogę przebytą przez impuls jako 925 x 10^-9 x 2,16 x 10^8 = 199,8 m, a po podzieleniu przez 2 otrzymuje się 99,9 metra.

Dokładność pomiaru na poziomie +/- 1 metra jest w pełni wystarczająca do lokalizacji typowych uszkodzeń kabla, takich jak przerwy, zwarcia czy miejsca zalania, i pozwala na precyzyjne określenie miejsca, gdzie należy przeprowadzić naprawę.

Należy pamiętać, że TDR mierzy długość elektryczną, która może się nieznacznie różnić od długości fizycznej ze względu na różnice w skoku skrętu poszczególnych par, ale dla celów praktycznych różnica ta jest pomijalna.

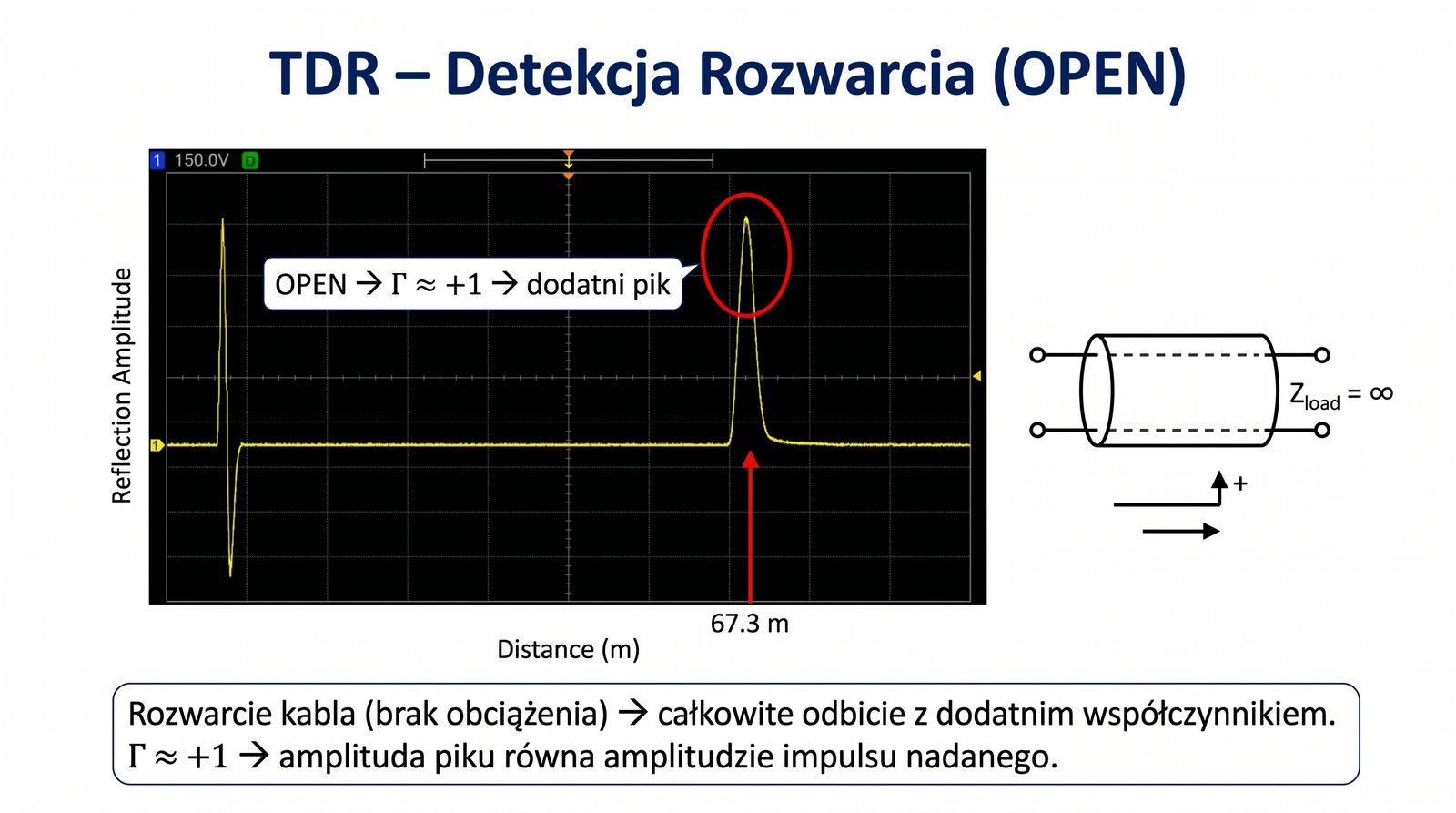

Lokalizacja przerwy w kablu za pomocą TDR jest możliwa dzięki zjawisku odbicia impulsu od otwartego obwodu, który ma impedancję dążącą do nieskończoności.

Współczynnik odbicia dla przerwy wynosi około +1, co oznacza, że impuls odbija się z tą samą amplitudą i tym samym znakiem, tworząc na wykresie TDR charakterystyczny pik dodatni skierowany do góry.

Na wykresie TDR po początkowym impulsie nadawczym i płaskim odcinku odpowiadającym dobremu odcinkowi kabla pojawia się ostry pik skierowany do góry, którego położenie na osi czasu (przeliczone na odległość) wskazuje dokładnie miejsce przerwy.

W przykładowym wyniku przerwa na 67,3 metra ze współczynnikiem odbicia +0,98 oznacza praktycznie pełne odbicie, typowe dla czystej przerwy w przewodzie, a nie na przykład dla złącza, które daje mniejszy współczynnik odbicia rzędu 0,05-0,1.

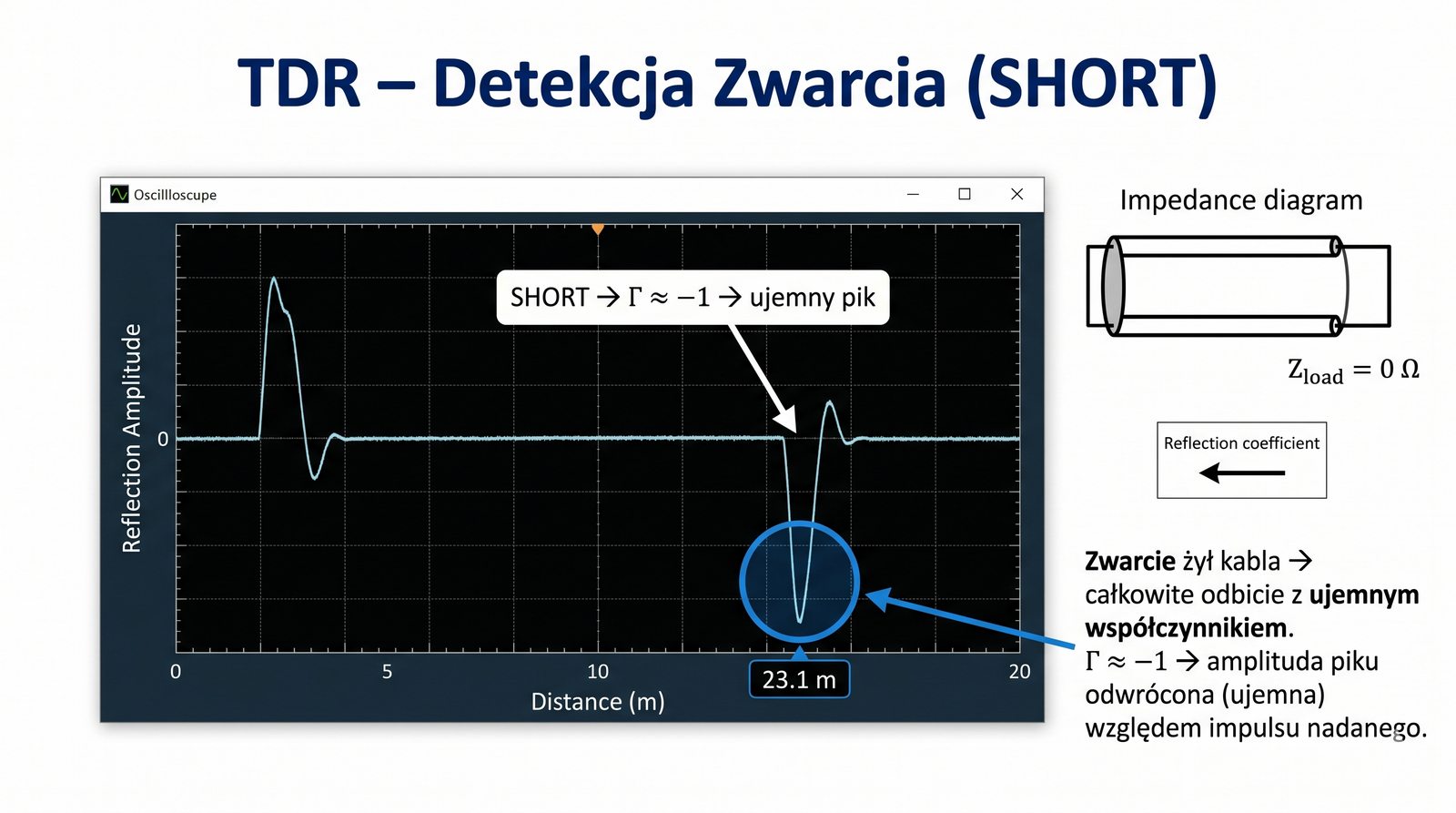

Lokalizacja zwarcia w kablu za pomocą TDR opiera się na tej samej zasadzie co wykrywanie przerwy, ale z istotną różnicą w znaku współczynnika odbicia, który dla zwarcia wynosi około -1.

Zwarcie powoduje, że impedancja w miejscu uszkodzenia spada do zera, co powoduje odbicie impulsu z odwróconą polaryzacją, widoczne na wykresie TDR jako ostry pik skierowany w dół, poniżej linii bazowej.

Na wykresie TDR dla zwarcia widzimy początkowy impuls nadawczy, następnie płaską linię odpowiadającą dobremu odcinkowi kabla, a potem nagły pik ujemny, którego położenie na osi czasu wskazuje odległość 23,1 metra w przykładowym wyniku.

Współczynnik odbicia -0,97 oznacza praktycznie pełne odbicie ujemne, typowe dla czystego zwarcia, a tak wysoka wartość bezwzględna współczynnika pozwala z dużą pewnością stwierdzić, że mamy do czynienia z zwarciem, a nie na przykład z zalaniem kabla, które daje mniejsze wartości współczynnika.

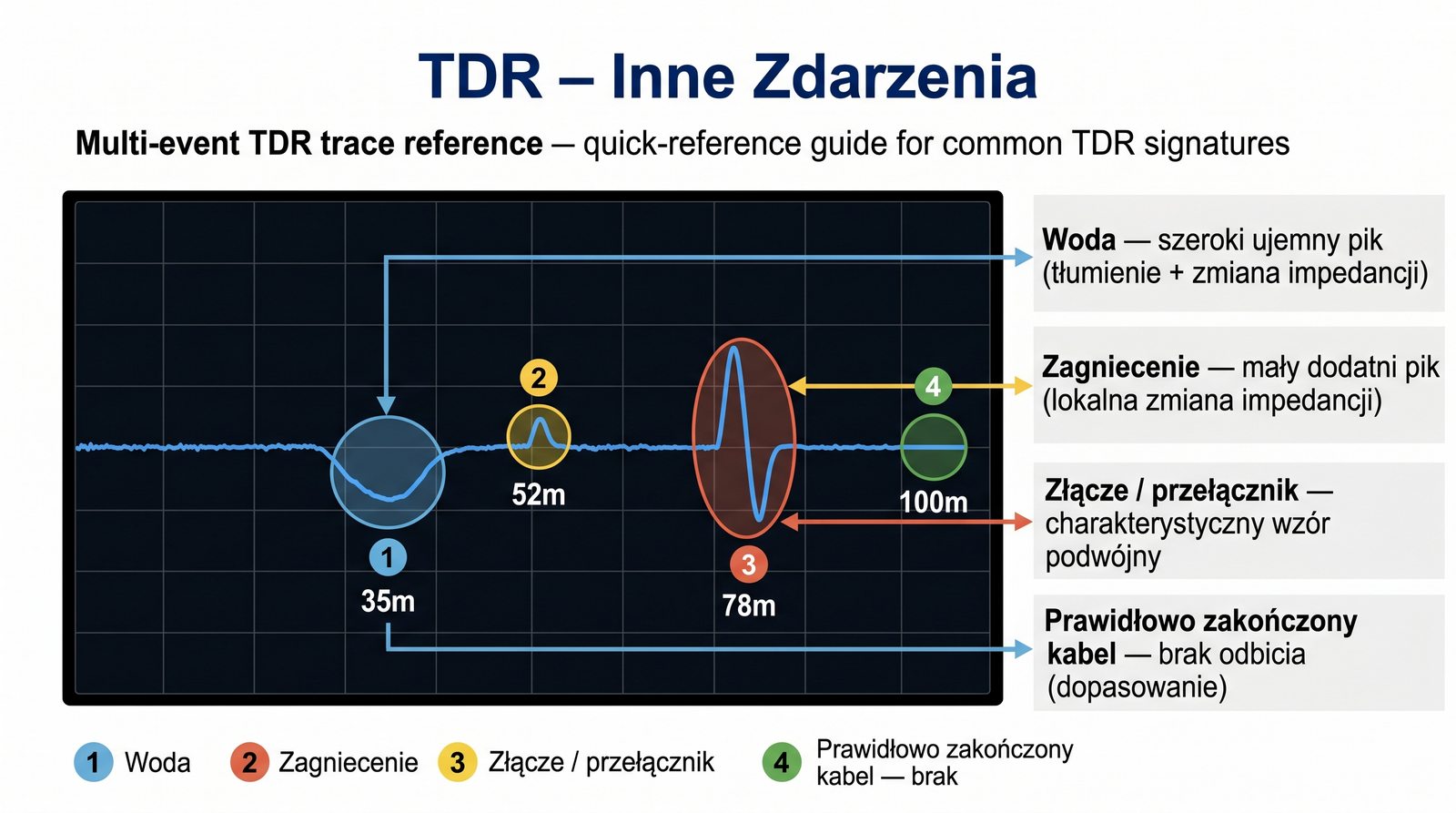

TDR jest w stanie wykryć wiele różnych typów zdarzeń w kablu, nie tylko przerwy i zwarcia, ale także uszkodzenia bardziej subtelne, takie jak zalanie wodą, zagniecenia mechaniczne czy obecność złączy.

Każdy typ zdarzenia charakteryzuje się innym współczynnikiem odbicia Gamma oraz innym kształtem piku na wykresie reflektogramu, co pozwala doświadczonemu technikowi na identyfikację rodzaju uszkodzenia bez konieczności fizycznej inspekcji kabla.

Zalanie kabla wodą daje szeroki ujemny pik o współczynniku odbicia od -0,2 do -0,5, ponieważ woda zmienia impedancję kabla i zwiększa tłumienie na pewnym odcinku, a nie w pojedynczym punkcie.

Złącze (konektor) daje bardzo mały pik o współczynniku odbicia +/- 0,05-0,1, który jest normalnym zjawiskiem przy każdym połączeniu kablowym i nie świadczy o uszkodzeniu, o ile wartość ta mieści się w dopuszczalnych granicach normy.

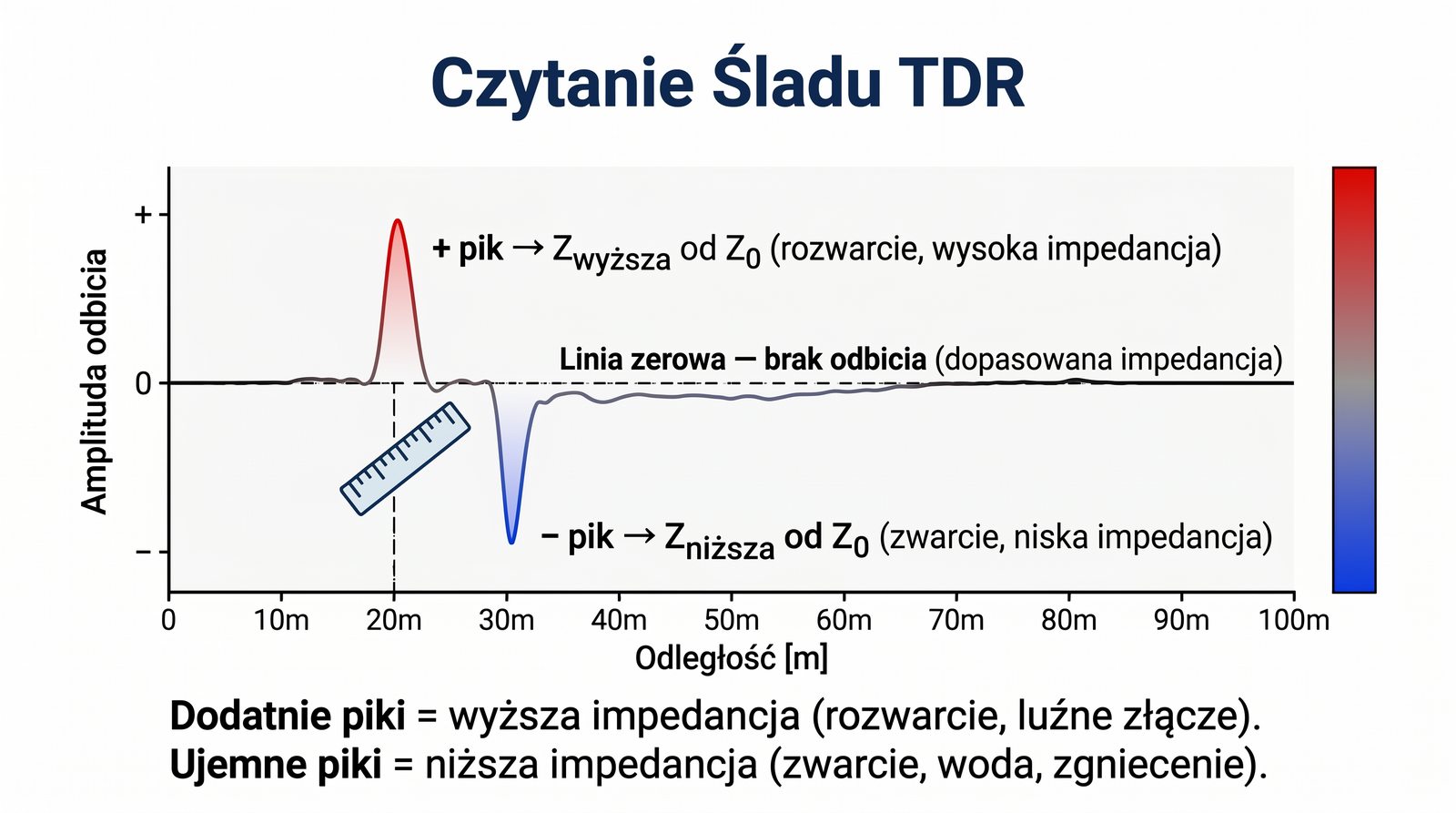

Interpretacja wykresu TDR, zwanego również reflektogramem, wymaga zrozumienia, co przedstawiają poszczególne elementy wykresu i jak odczytywać z niego informacje o stanie kabla.

Oś pozioma wykresu przedstawia odległość w metrach, przeliczoną automatycznie z czasu propagacji przy użyciu ustawionego VOP, natomiast oś pionowa pokazuje amplitudę odbitego sygnału, wyrażoną najczęściej jako współczynnik odbicia Gamma lub procent odbitej energii.

Początek wykresu przy odległości 0 metrów zawsze pokazuje impuls nadawczy, który jest największym pikiem na wykresie. Następnie linia powinna być płaska, jeśli kabel jest w dobrym stanie, a wszelkie odchylenia od linii prostej oznaczają zdarzenia wymagające analizy.

Analizując wykres TDR, należy zwrócić uwagę na cztery cechy każdego piku: położenie na osi X (odległość do zdarzenia), kierunek piku (dodatni dla przerwy, ujemny dla zwarcia), amplitudę piku (jak duże jest niedopasowanie impedancji) oraz szerokość piku (czy zdarzenie jest ostre, jak przerwa, czy rozmyte, jak zalanie).

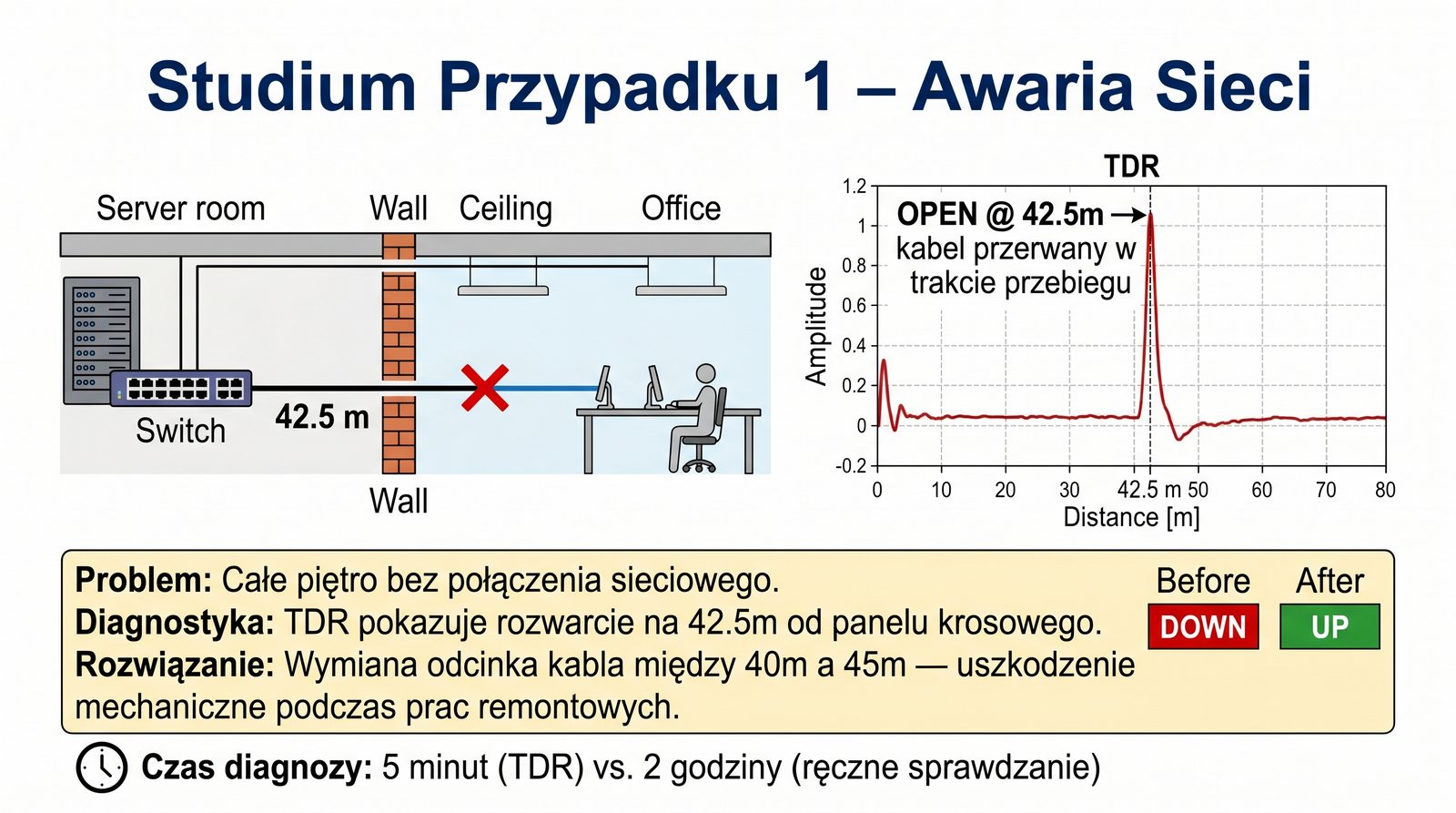

Przykład praktyczny z biura, gdzie komputer nie łączy się z siecią, ilustruje typowy scenariusz diagnostyczny, w którym TDR pozwala szybko zlokalizować miejsce uszkodzenia kabla.

Po stwierdzeniu przez tester ciągłości przerwy na pinie 3, pomiar TDR z ustawieniami zakresu 200 metrów, VOP 0,70 i impulsem 50 ns wykazał zdarzenie typu OPEN (przerwa) na odległości 42,5 metra z bardzo wysokim współczynnikiem odbicia +0,95.

Koniec kabla zarejestrowany na 85 metrach potwierdza, że kabel ma fizycznie 85 metrów długości, ale jest przerwany w połowie, co oznacza, że reszta kabla za przerwą jest martwa i nie przewodzi sygnału.

Rozwiązaniem problemu jest fizyczne znalezienie miejsca na trasie kablowej oddalonego o 42,5 metra od gniazda w biurze (na przykład w korycie kablowym nad sufitem) i naprawa uszkodzonego odcinka, co może wymagać przeciągnięcia nowego kabla w przypadku trudno dostępnej lokalizacji.

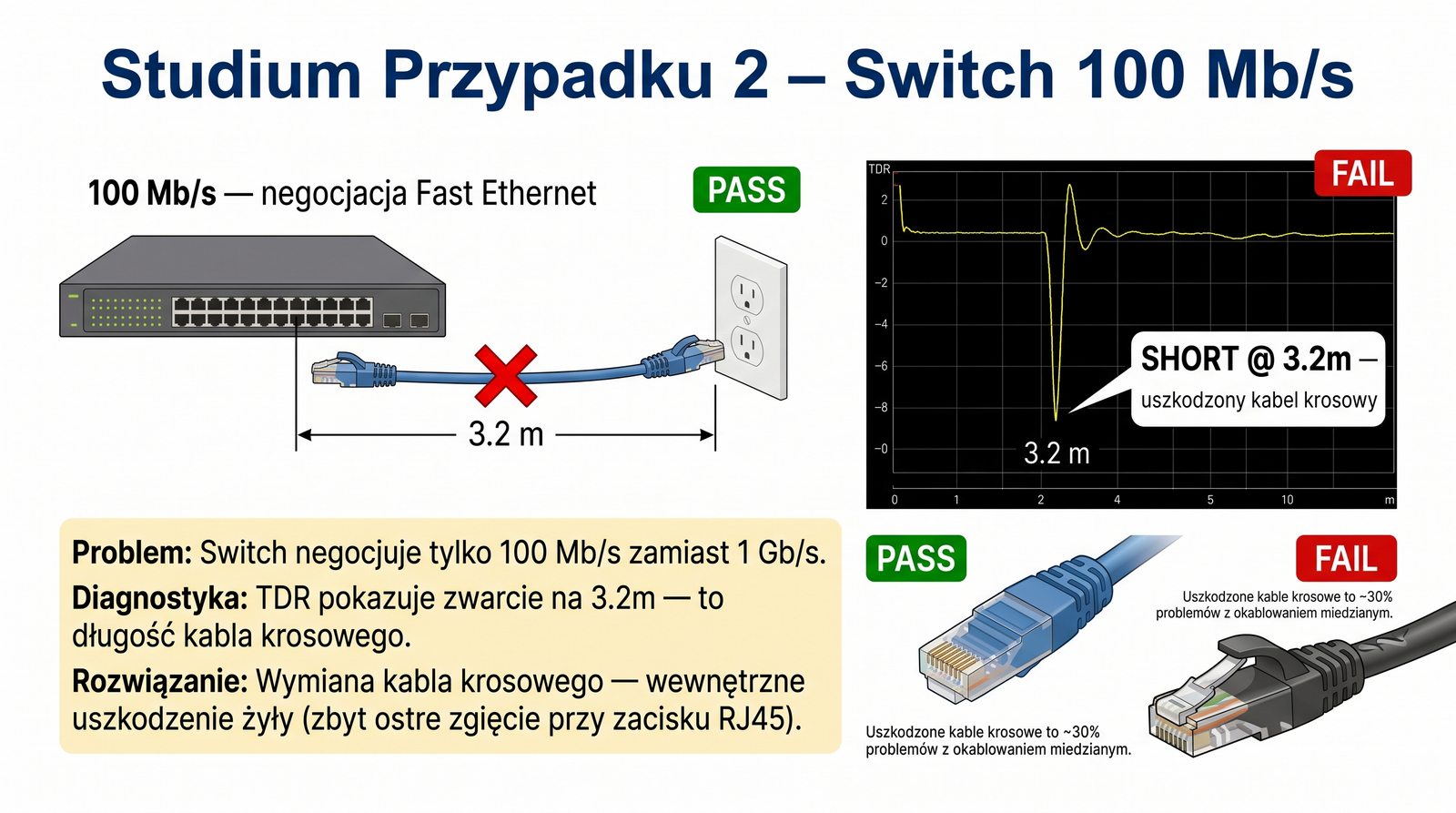

Drugi praktyczny przypadek dotyczy sytuacji, gdy switch negocjuje prędkość 100 Mb/s zamiast oczekiwanej 1 Gb/s, co jest klasycznym objawem problemów z okablowaniem w standardzie gigabitowym.

Tester ciągłości wykazał zwarcie między pinami 4 i 5, które w standardzie T568A/T568B odpowiadają parze niebieskiej używanej w 1000Base-T do transmisji danych, co wyjaśnia, dlaczego switch nie mógł nawiązać połączenia gigabitowego.

Pomiar TDR zlokalizował zwarcie na zaledwie 3,2 metra od punktu pomiarowego, z współczynnikiem odbicia -0,92, co wskazuje na czyste zwarcie, a nie zalanie czy zagniecenie.

Przyczyną okazał się wadliwie zaciśnięty wtyk w patchcordzie o długości 3 metrów łączącym switch z panelem krosowniczym, a rozwiązaniem była wymiana patchcordu na nowy, poprawnie zaciśnięty, co natychmiast przywróciło negocjację 1 Gb/s.

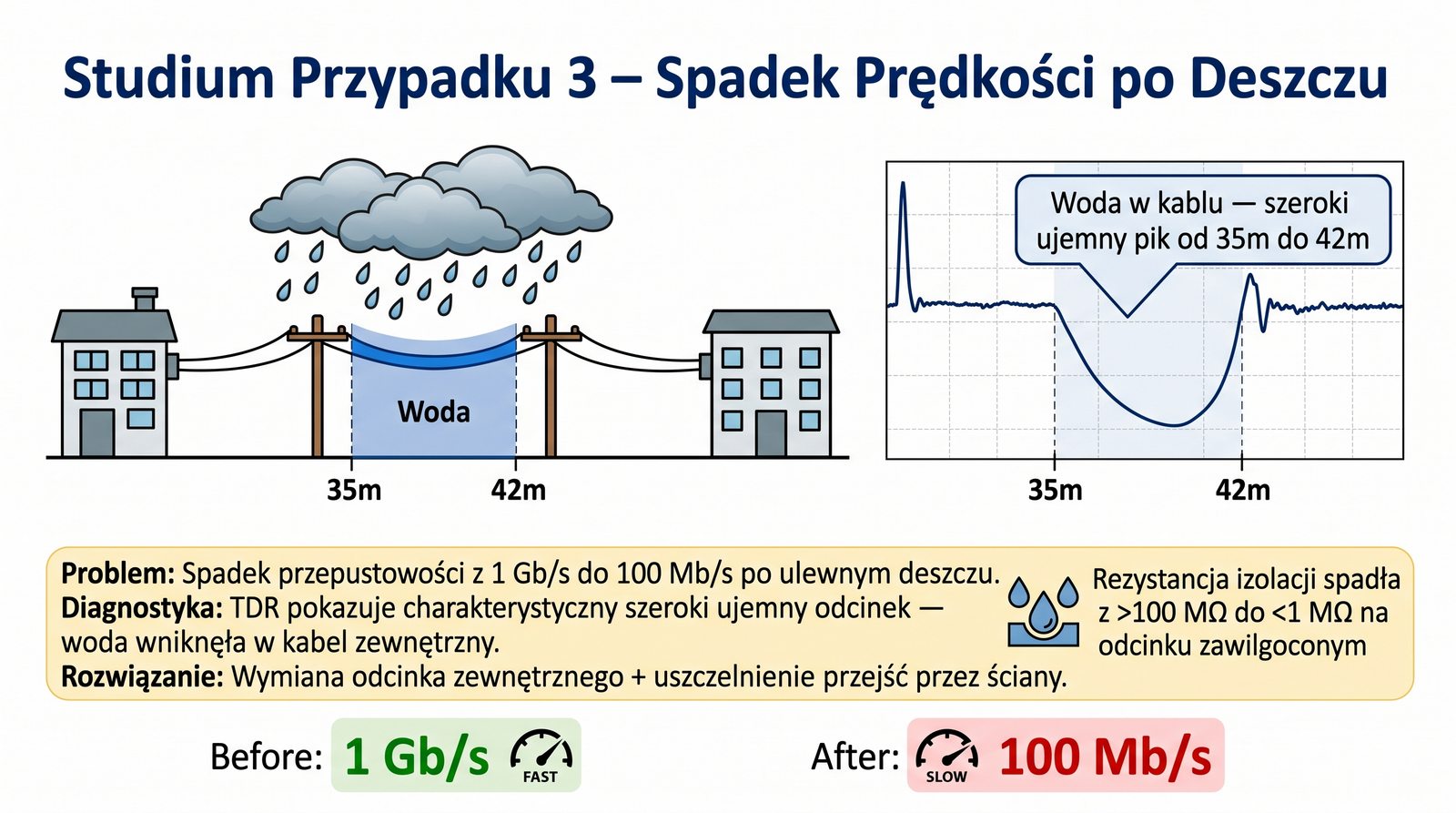

Trzeci przypadek ilustruje diagnostykę niestabilnego łącza zewnętrznego między budynkami, które po deszczu zaczynało działać z błędami i utratą pakietów, co sugerowało problem związany z wilgocią.

Pomiar TDR ujawnił szeroki ujemny pik o współczynniku odbicia -0,3 na odcinku od 35 do 42 metrów, czyli na fragmencie o długości 7 metrów w połowie trasy kabla zewnętrznego, co jest charakterystyczne dla zalania wodą.

Interpretacja wykresu wskazywała, że woda dostała się do wnętrza kabla przez uszkodzoną zewnętrzną powłokę i zmieniła impedancję na tym odcinku, powodując dodatkowe tłumienie i odbicia sygnału zakłócające transmisję.

Rozwiązaniem jest wymiana uszkodzonego odcinka kabla zewnętrznego na kabel w powłoce PE (polietylenowej), która jest odporna na warunki atmosferyczne i wnikanie wilgoci, w przeciwieństwie do tańszej powłoki PVC stosowanej do instalacji wewnętrznych.

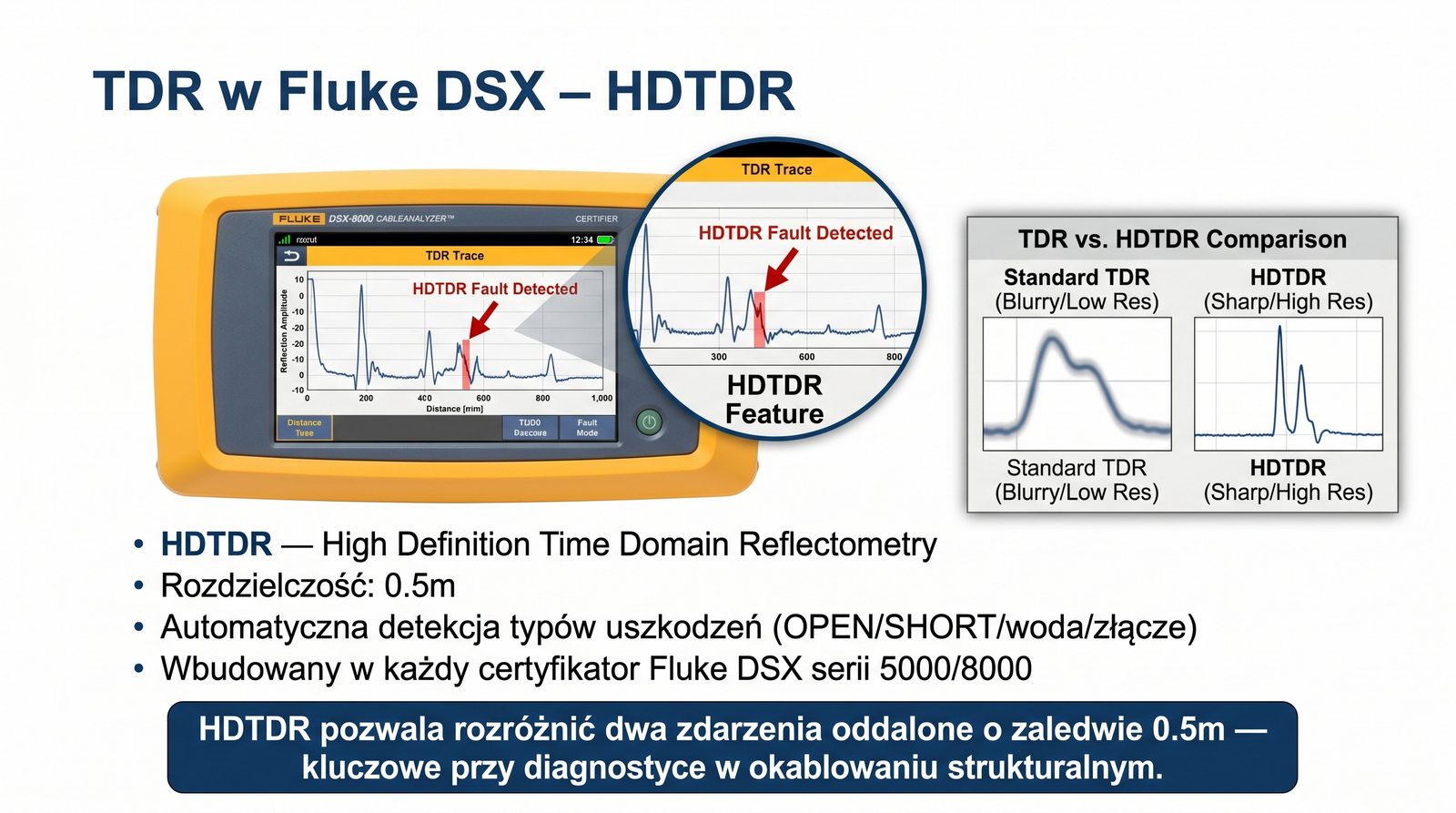

Certyfikatory okablowania Fluke serii DSX mają wbudowaną funkcję TDR, a w zaawansowanych modelach dostępny jest tryb HDTDR (High Definition TDR) oferujący wyższą rozdzielczość i lepsze możliwości diagnostyczne.

Podczas standardowej certyfikacji okablowania Fluke DSX automatycznie wykonuje pomiar TDR dla każdej pary, mierząc długość, wykrywając nieciągłości i raportując odległość do potencjalnych uszkodzeń, co znacznie przyspiesza proces diagnostyczny.

Funkcja HDTDR pozwala na rozróżnienie zdarzeń oddalonych od siebie o zaledwie 0,5 metra, co jest szczególnie przydatne przy lokalizacji wielu uszkodzeń na krótkim odcinku kabla lub przy identyfikacji złączy w szafie krosowniczej.

Zaawansowane modele Fluke DSX prezentują kolorowy wykres reflektogramu z automatycznym oznaczaniem typów zdarzeń (OPEN, SHORT, SPLIT, IMPEDANCE MISMATCH) oraz podają współczynnik odbicia dla każdego wykrytego zdarzenia, co ułatwia interpretację nawet mniej doświadczonym technikom.

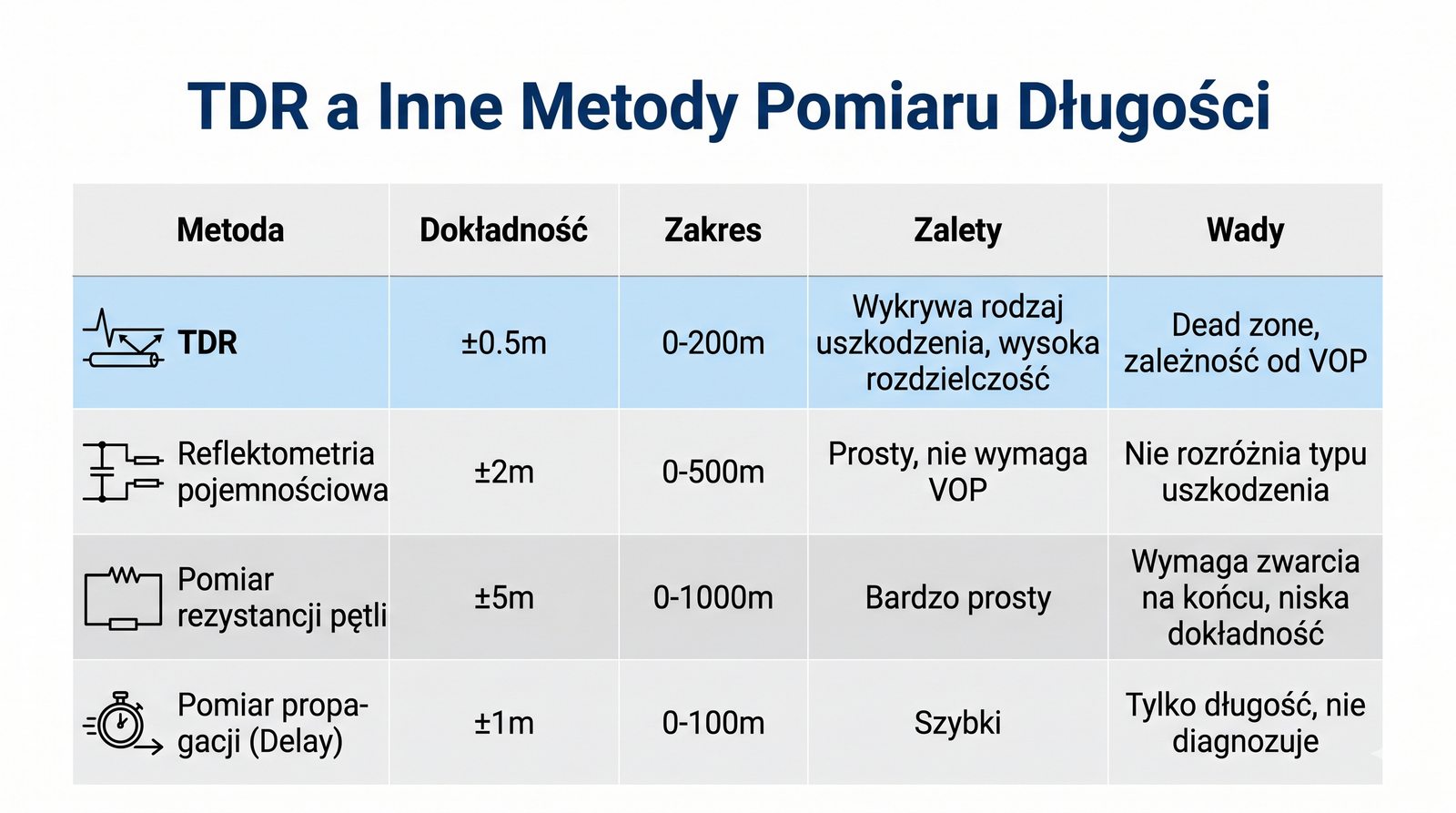

Porównanie różnych metod pomiaru długości kabla pokazuje, że TDR jest metodą najdokładniejszą i najbardziej wszechstronną, ale też najdroższą i wymagającą najwięcej wiedzy technicznej.

Pomiar pojemnościowy, wykonywany zwykłym multimetrem z funkcją pojemnościomierza, jest metodą prostą i tanią, ale ma dokładność tylko +/- 5% i nie pozwala na lokalizację uszkodzeń, a jedynie na oszacowanie długości kabla.

Pomiar rezystancyjny jest jeszcze mniej dokładny (+/- 10%) i silnie zależny od temperatury, ponieważ rezystancja przewodów miedzianych zmienia się o około 0,4% na stopień Celsjusza, co w warunkach terenowych może prowadzić do znaczących błędów.

Jedynie TDR, wykorzystujący pomiar czasu propagacji impulsu, daje dokładność +/- 1% i oferuje dodatkową funkcjonalność w postaci lokalizacji uszkodzeń, co czyni go niezastąpionym narzędziem w profesjonalnej diagnostyce okablowania strukturalnego.

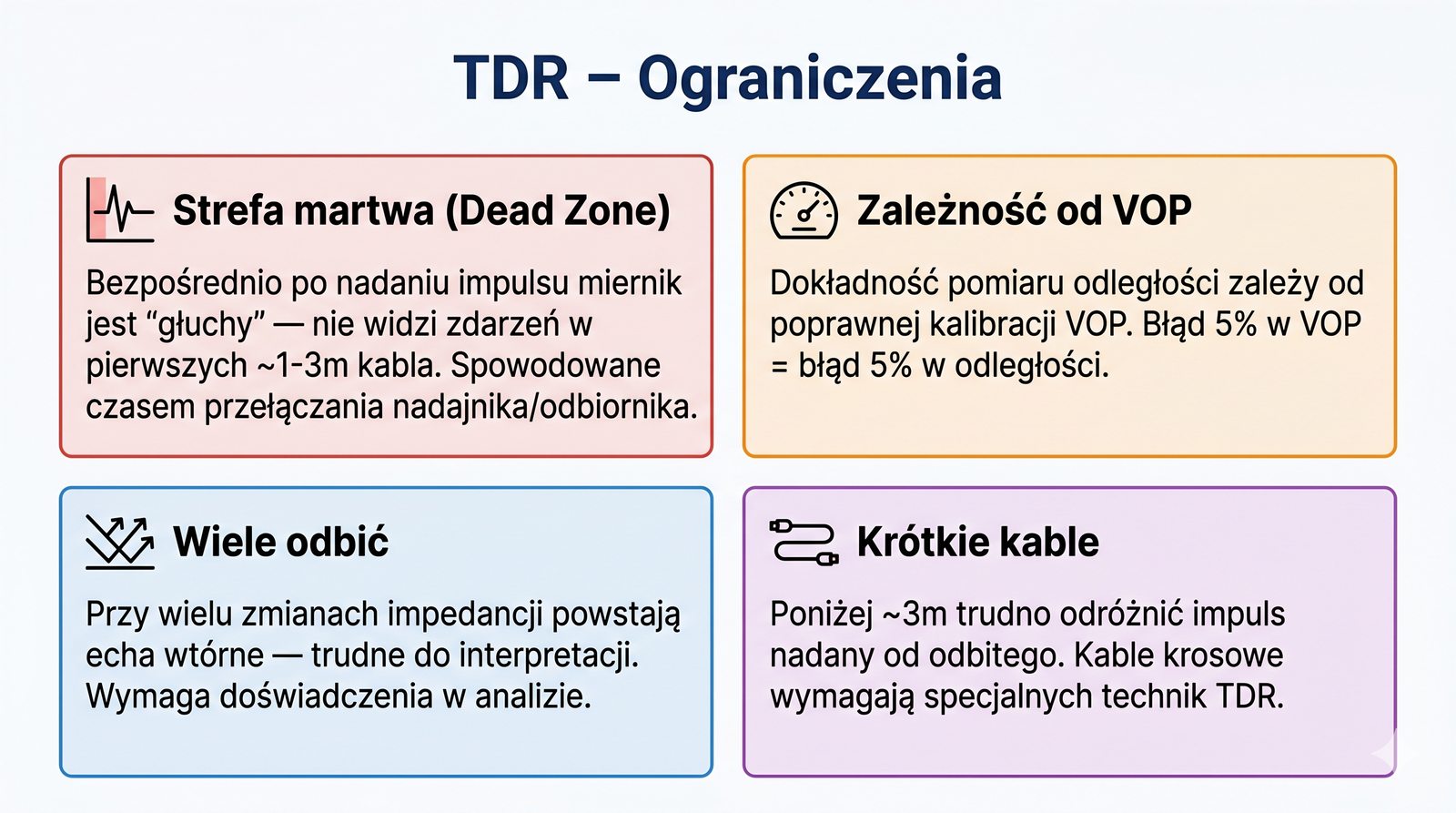

Mimo swoich licznych zalet TDR ma także pewne ograniczenia, które należy znać i uwzględniać podczas planowania pomiarów i interpretacji wyników.

Brak dostępu do poprawnej wartości VOP jest najpoważniejszym ograniczeniem, ponieważ każdy błąd w VOP przekłada się liniowo na błąd odległości - jeśli VOP jest ustawione o 10% za wysokie, odległość będzie zawyżona o 10%.

Martwa strefa (dead zone) to odcinek tuż za impulsem nadawczym, zazwyczaj od 0,5 do 2 metrów, w którym TDR nie jest w stanie wykryć odbić, ponieważ impuls nadawczy o dużej amplitudzie maskuje wszelkie echa z bardzo bliskich odległości.

Na długich kablach z wieloma złączami odbicia mogą się nakładać, tworząc złożony obraz trudny do interpretacji, a stopniowa zmiana impedancji, na przykład spowodowana stopniowym wnikaniem wilgoci, nie daje ostrego piku, tylko rozmyty obszar utrudniający precyzyjną lokalizację.

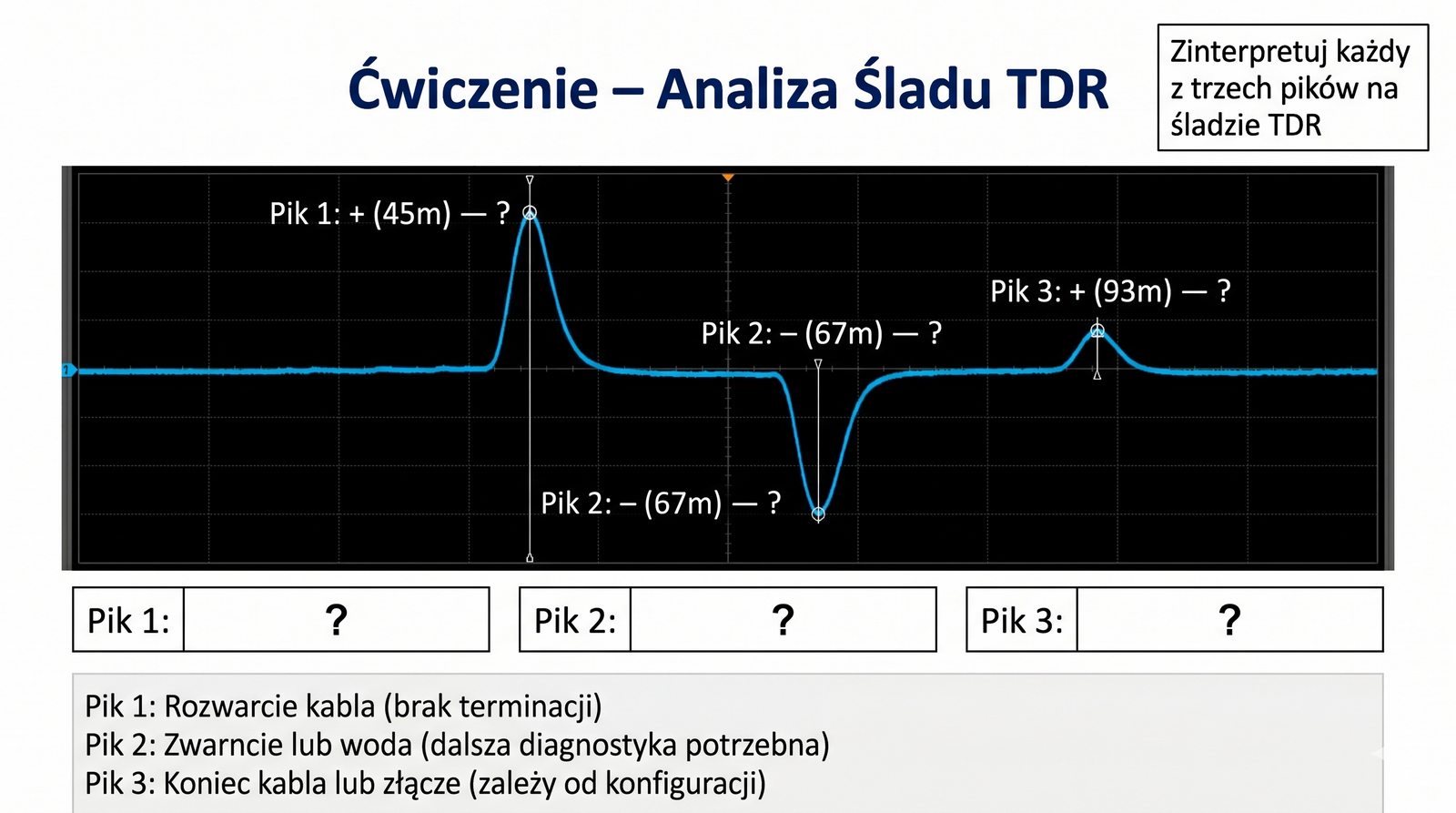

Ćwiczenie polegające na analizie wykresu TDR z trzema pikami ma na celu sprawdzenie umiejętności praktycznych w zakresie interpretacji reflektogramów, co jest kluczową kompetencją technika sieciowego.

Na wykresie widoczne są trzy zdarzenia: dodatni pik o amplitudzie +0,8 na 45,3 metra, ujemny pik o amplitudzie -0,3 na 67,1 metra oraz dodatni pik o amplitudzie +0,9 na 92,8 metra.

Pierwszy pik (+0,8 przy 45 m) może oznaczać przerwę lub duże niedopasowanie impedancji, na przykład złącze o złej jakości. Drugi pik (-0,3 przy 67 m) wskazuje na zwarcie lub zalanie o umiarkowanym nasileniu. Trzeci pik (+0,9 przy 93 m) to najprawdopodobniej koniec kabla z przerwą, ponieważ współczynnik odbicia bliski +1 wskazuje na otwarty obwód.

Całkowita długość kabla wynosi 92,8 metra, a fakt, że między pierwszym a drugim pikiem jest odcinek dobrego kabla, sugeruje, że uszkodzenia są od siebie niezależne i kabel wymaga naprawy w dwóch miejscach lub wymiany na nowy.

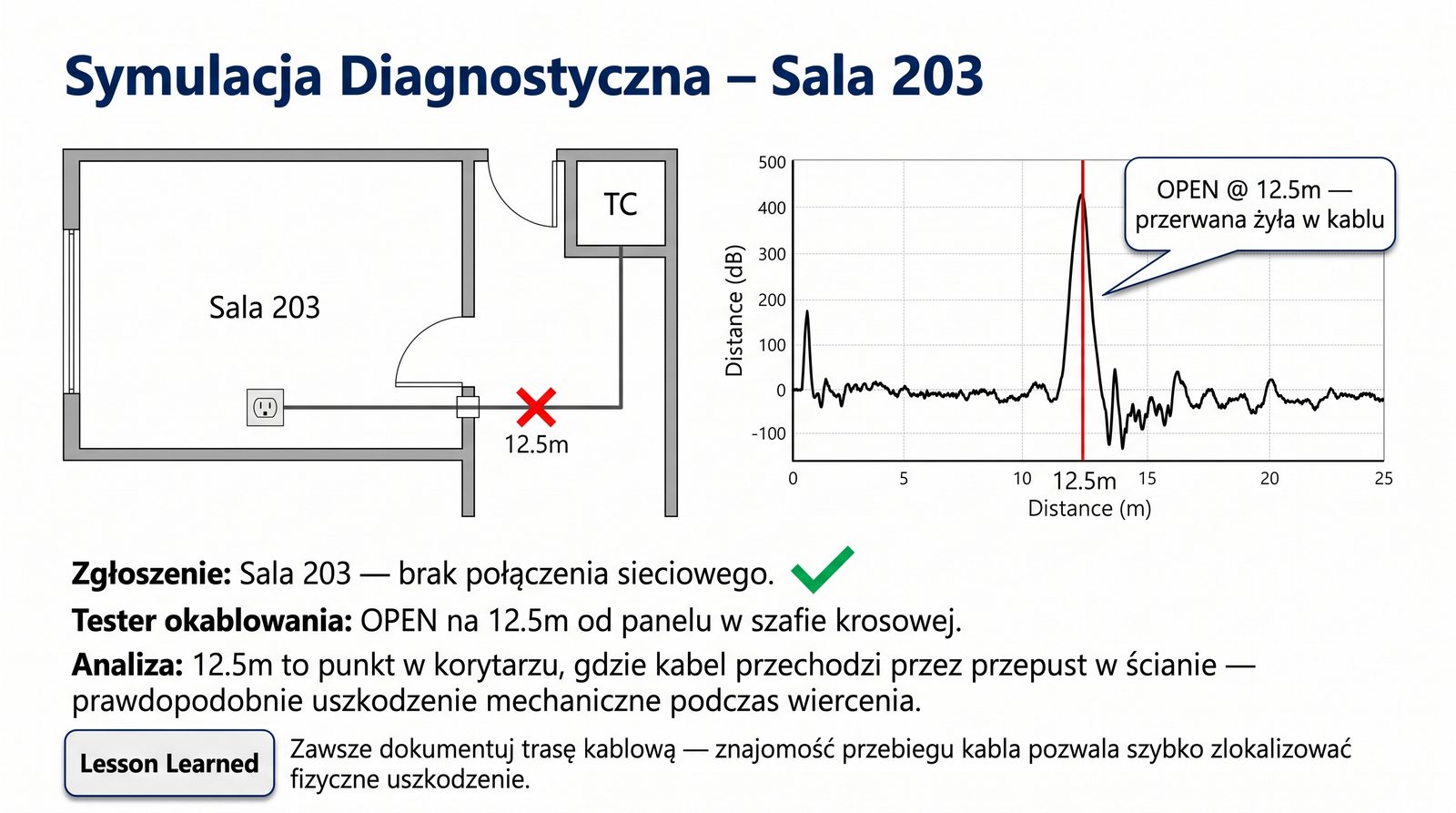

Symulacja diagnostyki na podstawie zgłoszenia "sieć w pokoju 203 nie działa" uczy praktycznego podejścia do rozwiązywania problemów sieciowych z wykorzystaniem TDR.

Po podłączeniu TDR do gniazda w pokoju 203 i wykonaniu pomiaru otrzymujemy wynik: przerwa na 12,5 metra z współczynnikiem odbicia +0,95, co wskazuje na całkowitą przerwę w przewodzie w tym miejscu.

Znając topologię sieci w budynku, wiemy, że kabel w ścianie ma około 15 metrów długości i prowadzi z pokoju 203 do panelu krosowniczego w szafie umieszczonej na korytarzu. Przerwa na 12,5 metra oznacza, że uszkodzenie znajduje się w ścianie, około 2,5 metra przed panelem.

Najprawdopodobniejszą przyczyną jest przypadkowe przecięcie kabla podczas wiercenia w ścianie lub prac remontowych. Rozwiązanie wymaga fizycznej inspekcji trasy kablowej i naprawy uszkodzonego miejsca lub przeciągnięcia nowego kabla, jeśli dostęp do miejsca przerwy jest utrudniony.

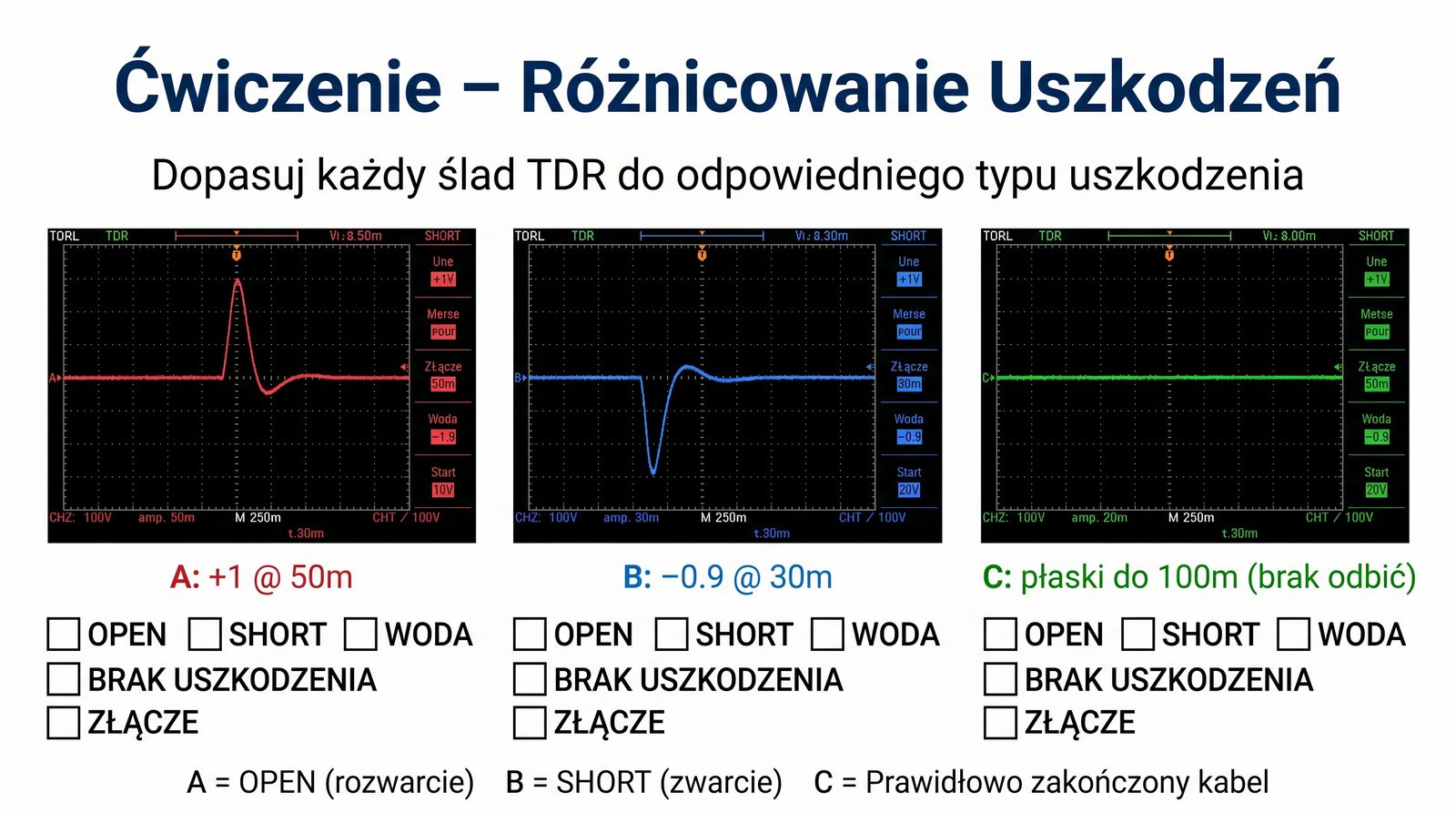

Ćwiczenie z różnicowania przerwy i zwarcia na podstawie trzech wykresów TDR (A, B, C) uczy rozpoznawania typów zdarzeń po charakterystycznym kształcie piku na reflektogramie.

Wykres A z dodatnim pikiem o amplitudzie +1,0 na 50 metrach to klasyczny przykład przerwy (OPEN) - wysoki współczynnik odbicia bliski +1 i ostry pik skierowany do góry są jednoznaczne z otwartym obwodem.

Wykres B z ujemnym pikiem o amplitudzie -0,9 na 30 metrach to typowe zwarcie (SHORT) - pik skierowany w dół i współczynnik odbicia bliski -1 wskazują na zamknięty obwód o impedancji bliskiej zeru.

Wykres C, gdzie linia jest płaska aż do 100 metrów, a potem pojawia się mały pik dodatni o amplitudzie +0,3, reprezentuje dobry kabel zakończony obciążeniem o impedancji zbliżonej do 100 omów - brak odbić oznacza dobre dopasowanie, a mały pik na końcu to normalne, niewielkie niedopasowanie na złączu.

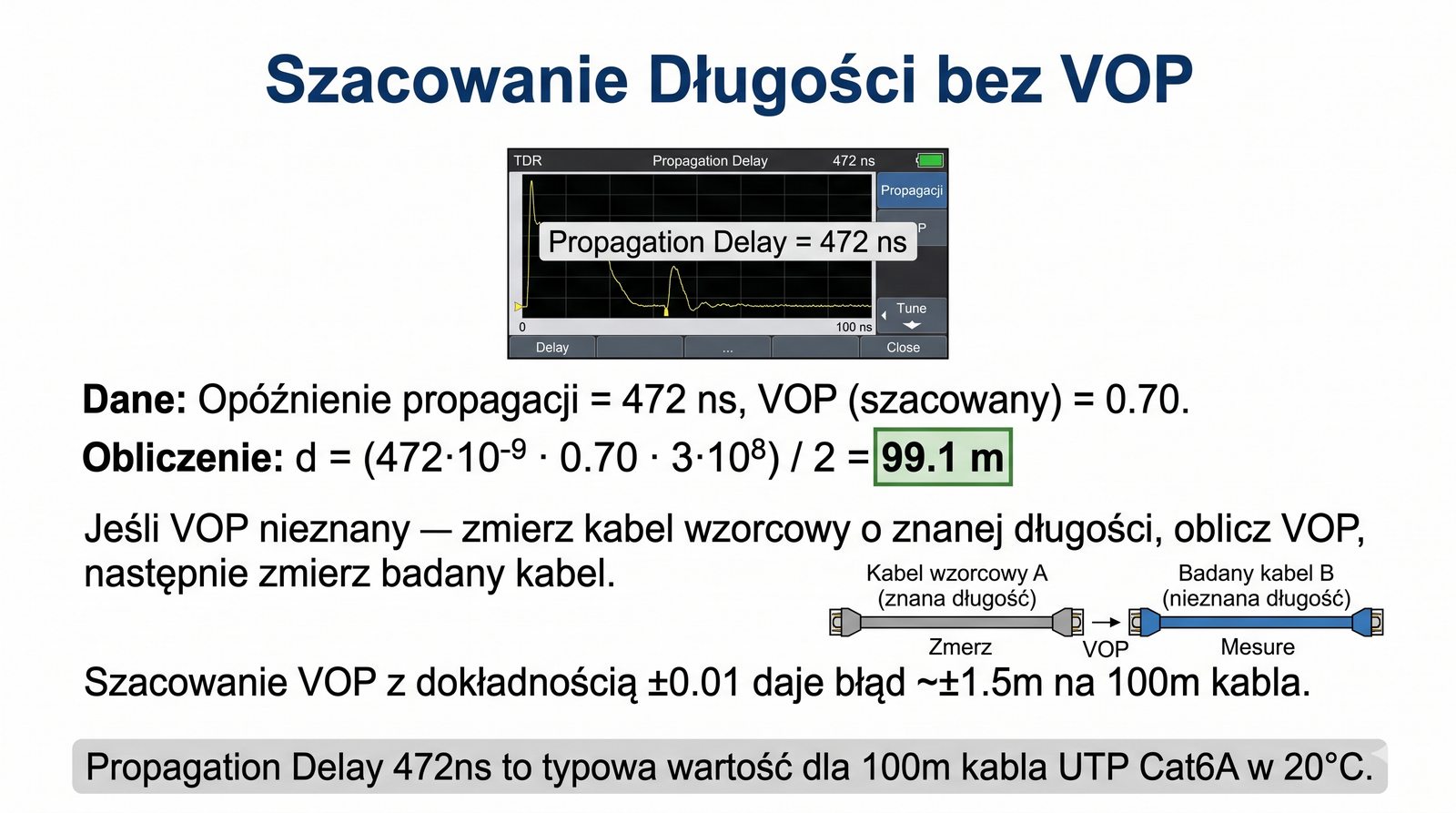

Szacowanie długości kabla bez znajomości VOP jest częstym wyzwaniem w praktyce terenowej, gdy nie mamy dostępu do dokumentacji kabla ani możliwości wykonania kalibracji na odcinku referencyjnym.

W takiej sytuacji można posłużyć się zmierzonym opóźnieniem propagacji (na przykład 472 ns) i założyć typową wartość VOP dla skrętki, która wynosi około 0,70c, co pozwala na wstępne oszacowanie długości z dokładnością wystarczającą do celów orientacyjnych.

Obliczenia pokazują, że dla VOP = 0,70 otrzymujemy długość 99,1 metra, ale jeśli rzeczywiste VOP wynosi 0,68, to długość wynosi 96,3 metra, a jeśli 0,72, to 102,0 metry. Różnica +/- 3 metry oznacza błąd około 3%, co jest wartością akceptowalną dla większości zastosowań praktycznych.

W przypadku konieczności dokładniejszego pomiaru należy wykonać kalibrację VOP na odcinku referencyjnym, ale do wstępnej oceny, czy kabel mieści się w normie 100 metrów, metoda z założonym VOP jest w pełni wystarczająca.

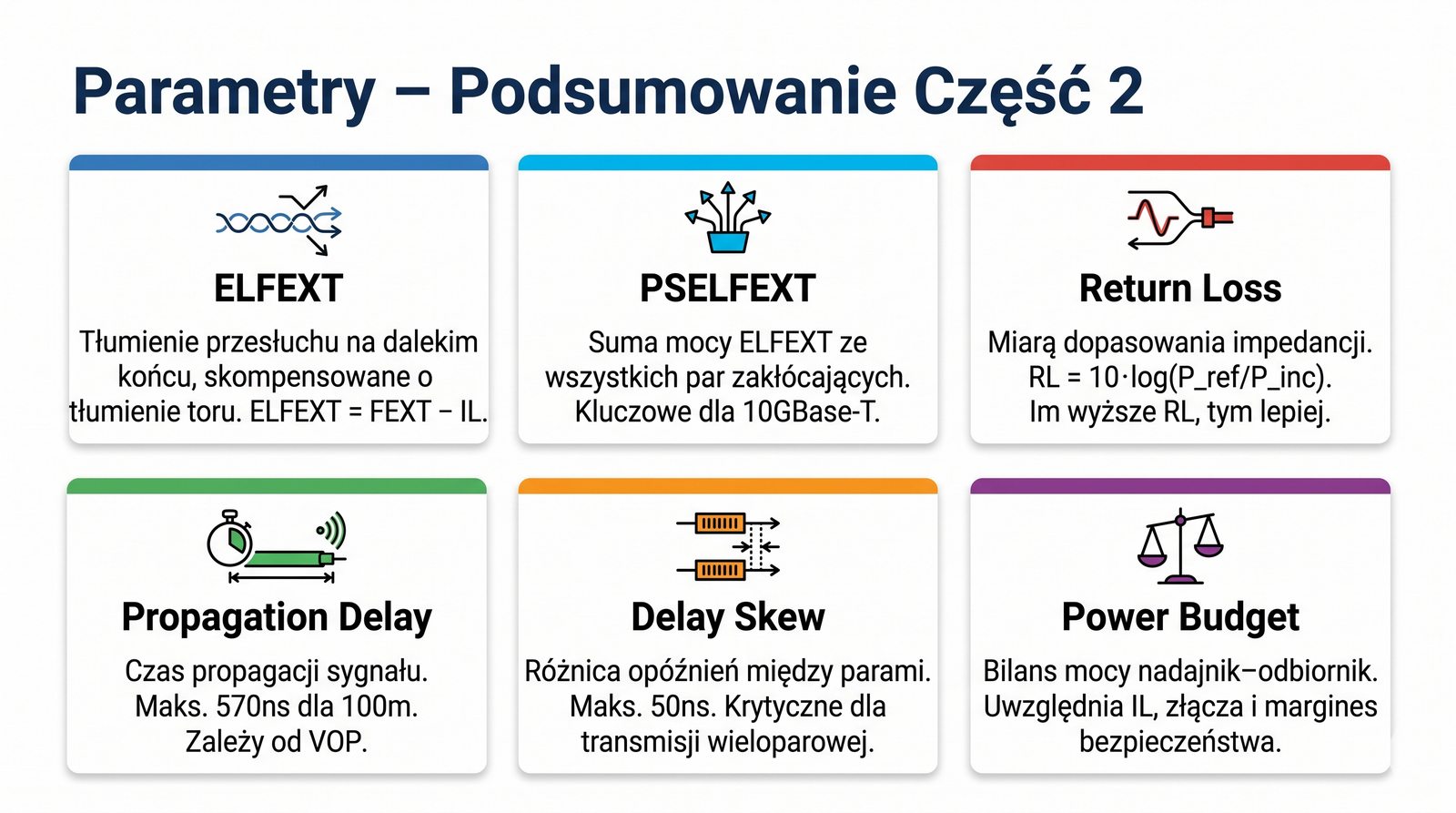

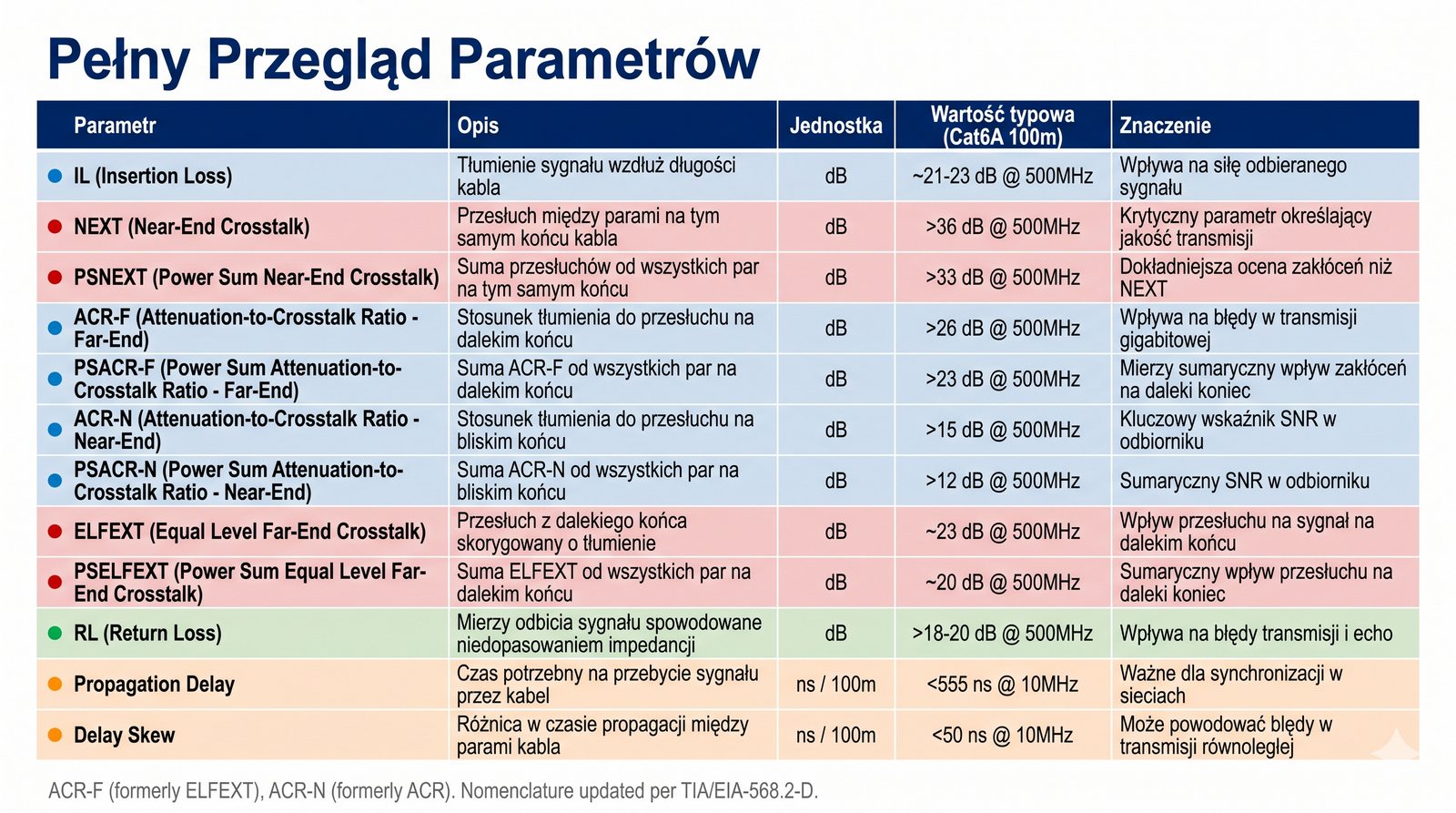

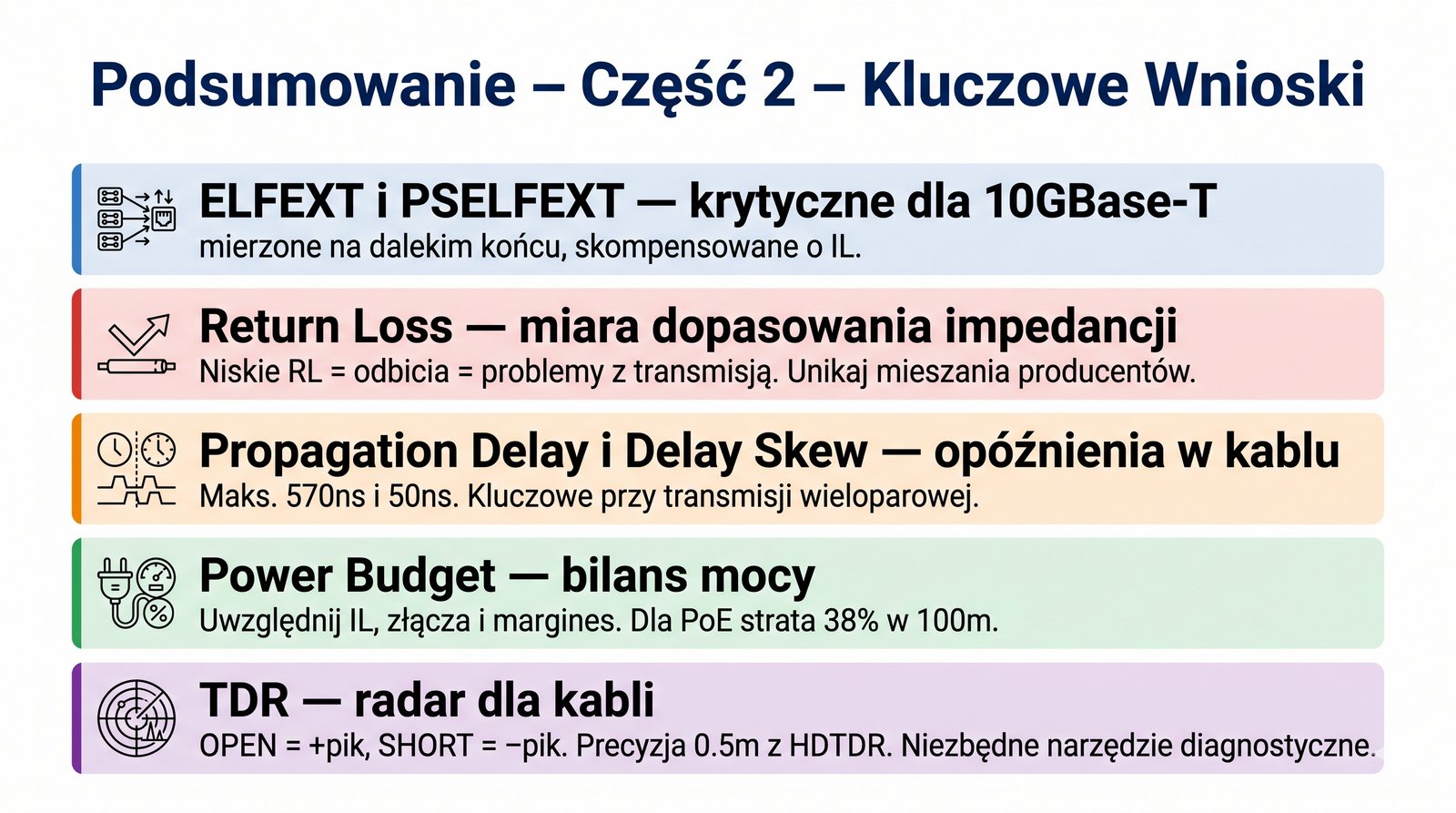

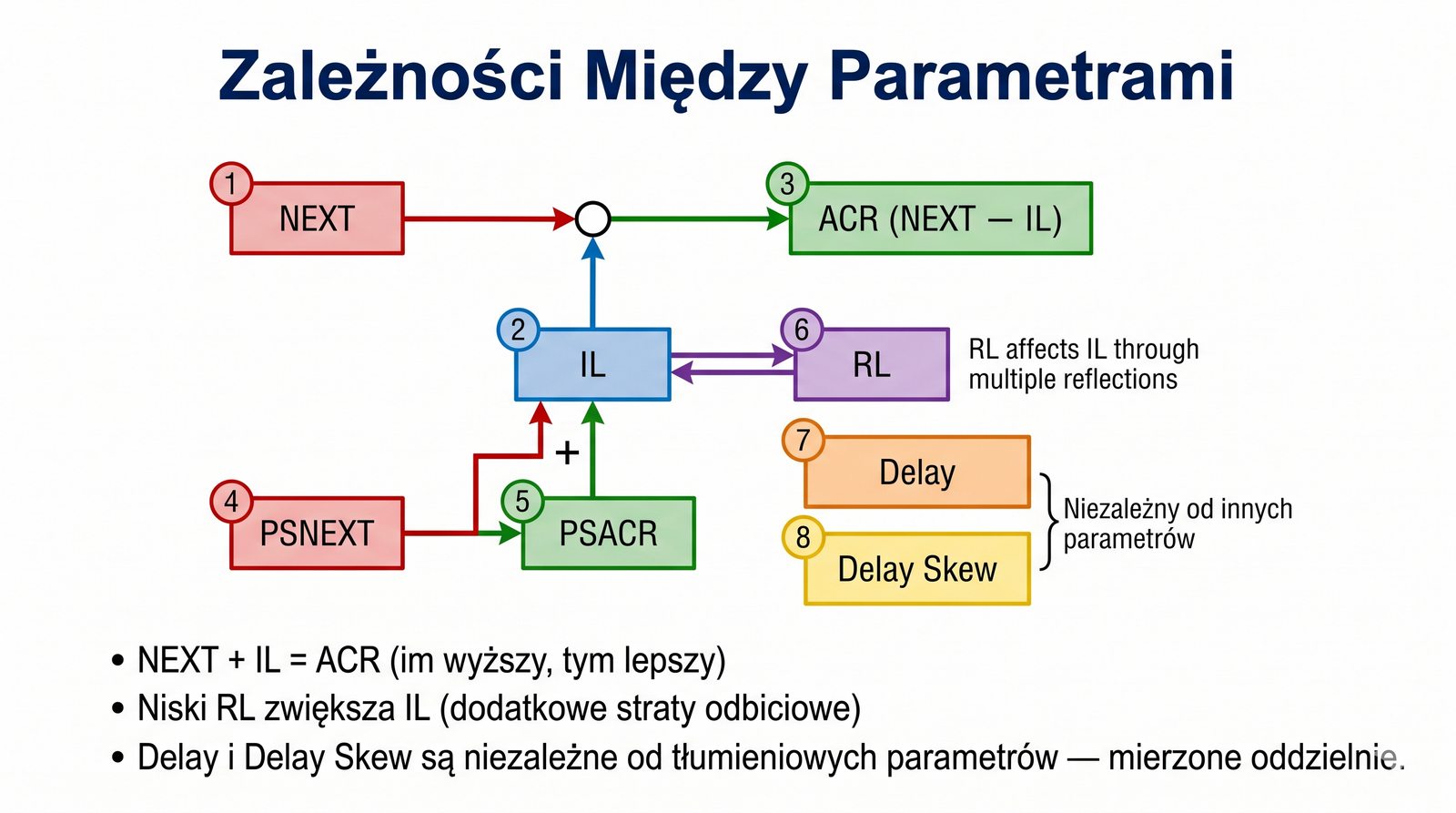

Podsumowanie parametrów z drugiej części omówienia okablowania miedzianego zestawia w jednym miejscu wszystkie kluczowe parametry transmisyjne wraz z krótkim opisem ich znaczenia i zastosowania.

ELFEXT i PSELFEXT to parametry opisujące przesłuchy zdalne, które są szczególnie istotne w systemach full-duplex, gdzie nadajnik i odbiornik pracują jednocześnie na wszystkich parach kabla.

Return Loss to miara dopasowania impedancji kabla do urządzeń końcowych, a jego niska wartość świadczy o problemach z instalacją, takich jak źle zaciśnięte wtyki czy uszkodzenia mechaniczne kabla.

Propagation Delay i Delay Skew to parametry czasowe, które decydują o synchronizacji transmisji w standardach wykorzystujących wiele par jednocześnie, a budżet mocy pozwala ocenić, czy łącze ma wystarczający zapas do poprawnej pracy w całym okresie eksploatacji.

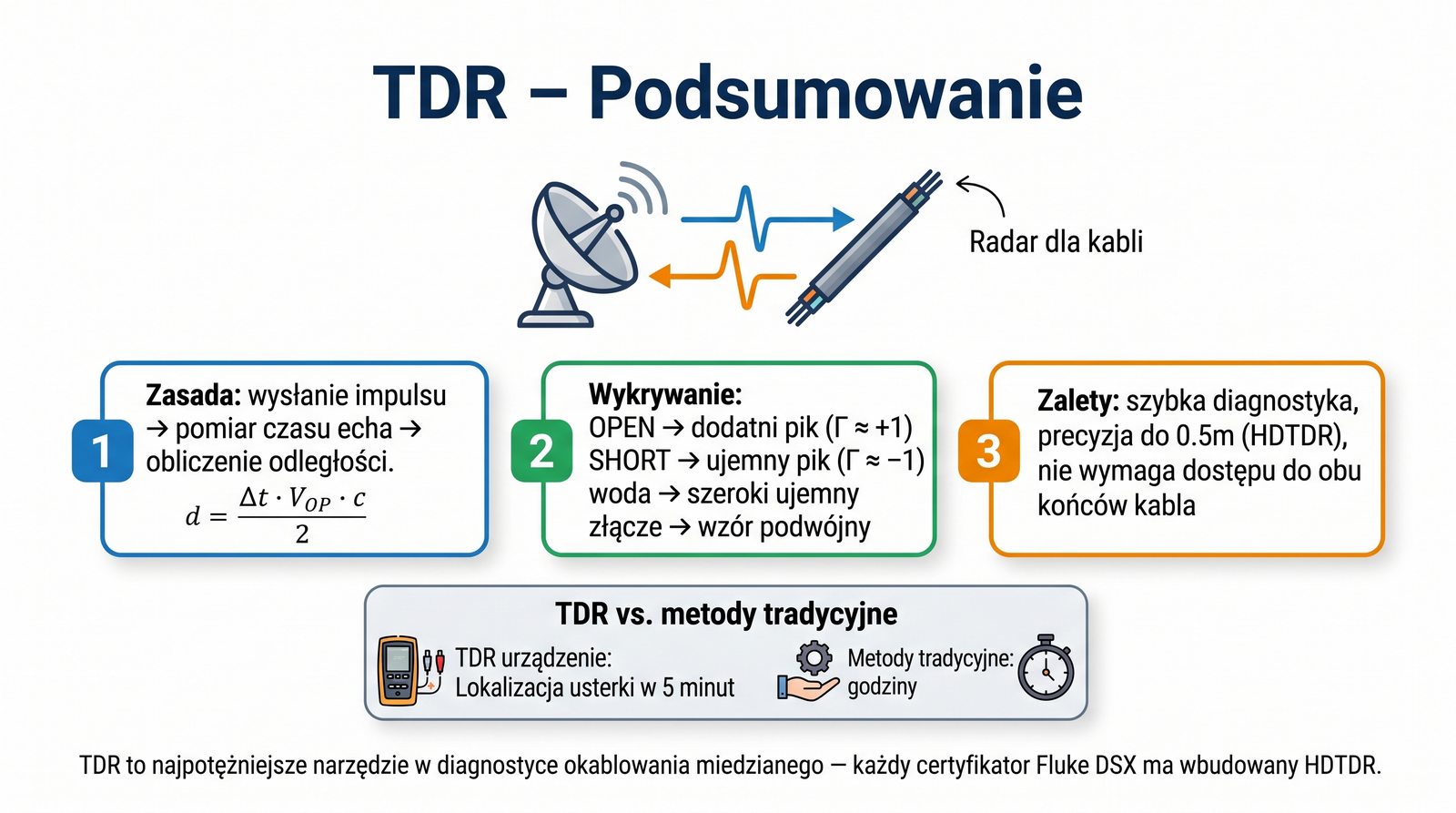

Podsumowanie wiadomości o TDR zestawia najważniejsze fakty dotyczące zasady działania i praktycznego zastosowania reflektometru w diagnostyce okablowania miedzianego.

TDR działa na zasadzie radaru, wysyłając impuls elektryczny w kabel i mierząc czas powrotu echa odbitego od miejsc zmiany impedancji, co pozwala na precyzyjne określenie odległości do uszkodzenia.

Kluczowym parametrem wpływającym na dokładność pomiaru jest prędkość propagacji VOP, która musi być poprawnie ustawiona przed pomiarem, najlepiej poprzez kalibrację na odcinku referencyjnym o znanej długości.

TDR pozwala na wykrycie i lokalizację przerw (pik dodatni), zwarć (pik ujemny), zalań, zagnieceń oraz złączy, a jego zaawansowana wersja HDTDR w certyfikatorach Fluke oferuje wysoką rozdzielczość identyfikującą zdarzenia oddalone o zaledwie 0,5 metra.

Pełna tabela wszystkich parametrów transmisyjnych omówionych w pierwszej i drugiej części cyklu stanowi kompleksowe zestawienie wiedzy niezbędnej do zrozumienia i interpretacji wyników certyfikacji okablowania.

Insertion Loss to podstawowy parametr określający tłumienie kabla, który wpływa na maksymalny zasięg transmisji i dostępną prędkość, podczas gdy NEXT i PSNEXT opisują zakłócenia między parami na bliższym końcu kabla.

ACR i PSACR to parametry pochodne, obliczane jako różnica między NEXT (lub PSNEXT) a Insertion Loss, które dają obraz rzeczywistej jakości transmisji, uwzględniając jednocześnie przesłuchy i tłumienie.

ELFEXT, PSELFEXT, Return Loss, Propagation Delay i Delay Skew to parametry zaawansowane, które decydują o możliwości pracy w standardach gigabitowych i 10-gigabitowych oraz o niezawodności transmisji w trudnych warunkach.

Współzależność parametrów transmisyjnych pokazuje, że w certyfikacji okablowania nie wystarczy spełnić każdego parametru oddzielnie - trzeba rozumieć, jak parametry wpływają na siebie nawzajem.

ACR obliczane jako NEXT minus IL oznacza, że jeśli spada NEXT (gorsze ekranowanie) lub rośnie IL (dłuższy kabel, gorsza jakość), to ACR maleje, co bezpośrednio przekłada się na gorszą jakość transmisji mimo spełnienia poszczególnych norm.

Return Loss wpływa na Insertion Loss, ponieważ energia odbita od niedopasowania impedancji nie dociera do odbiornika, co jest równoważne zwiększeniu tłumienia kabla i może spowodować przekroczenie budżetu mocy łącza.

Certyfikator mierzy wszystkie parametry jednocześnie i wynik PASS jest przyznawany tylko wtedy, gdy każdy z parametrów spełnia normę indywidualnie, a parametry pochodne, takie jak ACR, również mieszczą się w dopuszczalnych granicach.

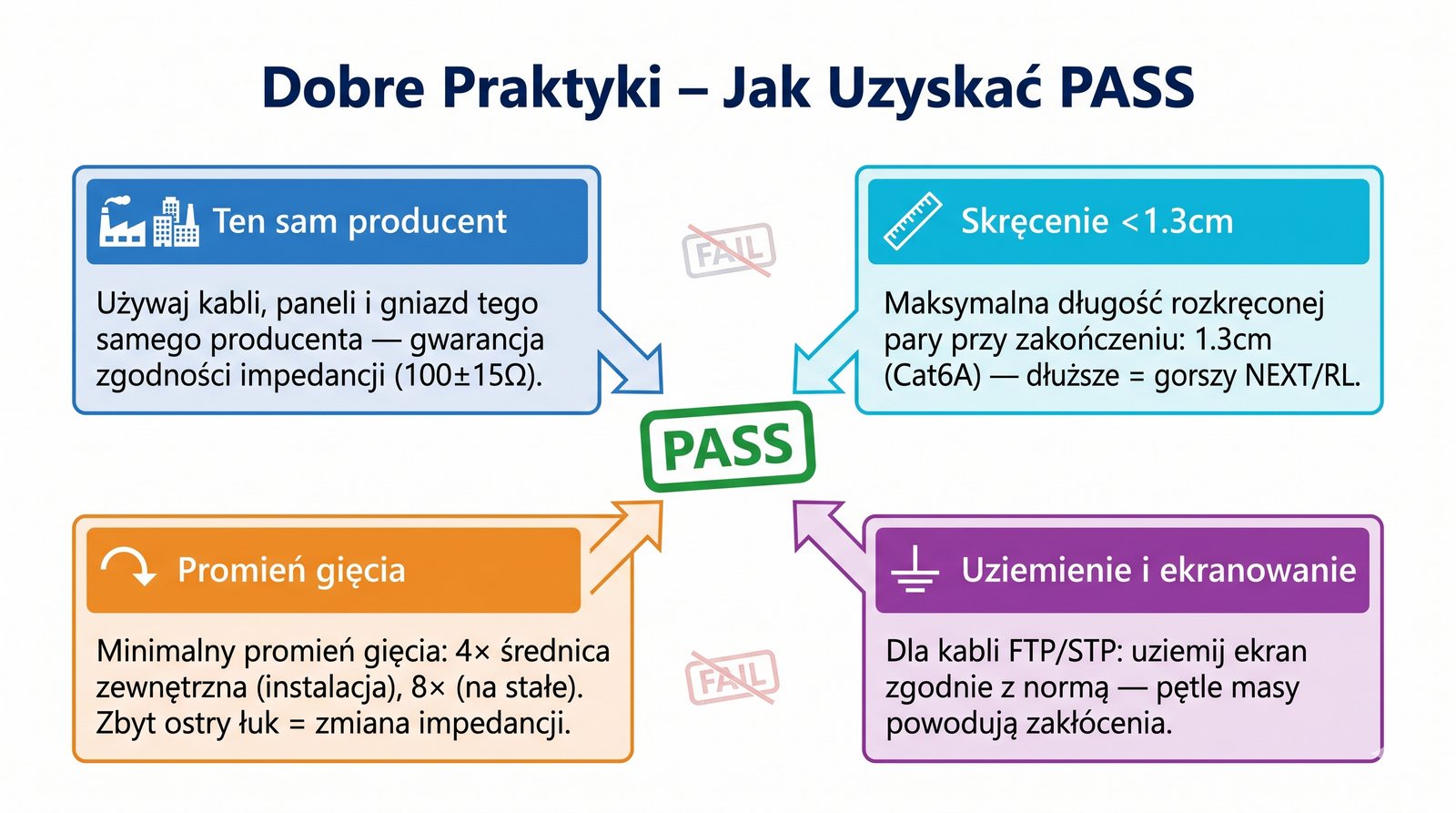

Najlepsze praktyki zapewniające pozytywny wynik certyfikacji okablowania to zbiór sprawdzonych zasad, których przestrzeganie znacząco zwiększa szanse na uzyskanie wyniku PASS za pierwszym razem.

Używanie kabli jednego producenta w całej instalacji eliminuje problem różnic w impedancji i VOP między różnymi markami, które mogą powodować odbicia i zwiększone tłumienie na złączach między segmentami.

Zachowanie skrętu par do maksymalnie 1,3 cm przed wtykiem RJ45 i w panelu krosowniczym jest kluczowe dla zachowania parametrów NEXT i ELFEXT, ponieważ rozkręcenie par na dłuższym odcinku niszczy geometrię skrętki odpowiedzialną za znoszenie zakłóceń.

Testowanie każdego gniazda bez wyjątku, a nie tylko wyrywkowa kontrola, oraz dokumentowanie wszystkich wyników są obowiązkiem profesjonalnego instalatora i stanowią podstawę gwarancji jakości wykonanej instalacji na wypadek przyszłych problemów.

Podsumowanie pierwszej części materiału przypomina najważniejsze koncepcje i parametry omówione w prezentacji, stanowiąc punkt wyjścia do dalszej nauki i samodzielnego pogłębiania wiedzy.

ELFEXT i PSELFEXT to przesłuchy zdalne, które są szczególnie ważne w systemach full-duplex, takich jak 1000Base-T i 10GBase-T, ponieważ określają poziom zakłóceń docierających do odbiornika z przeciwnej strony łącza.

Return Loss to miara dopasowania impedancji - im wyższa wartość w decybelach, tym lepsze dopasowanie i mniej odbitej energii, co przekłada się na wyższą jakość transmisji i mniej błędów.

TDR to potężne narzędzie diagnostyczne, które działa jak radar dla kabli, a umiejętność interpretacji jego wykresów jest kluczową kompetencją każdego technika sieciowego zajmującego się utrzymaniem infrastruktury kablowej.

Zestawienie najważniejszych faktów do zapamiętania podsumowuje kluczowe informacje z całej prezentacji, które powinny utkwić w pamięci każdego studenta.

PSACR i PSELFEXT są najważniejszymi parametrami dla standardu 10GBase-T, ponieważ uwzględniają sumaryczny wpływ wszystkich czterech par na jakość transmisji w trybie full-duplex.

Return Loss poniżej 10 dB jest jednoznacznym sygnałem problemu z wtykiem lub kablem i wymaga natychmiastowej interwencji, natomiast Delay Skew powyżej 50 ns może spowodować spadek prędkości transmisji z 1 Gb/s do 100 Mb/s.

TDR mierzy czas, a nie odległość, a kluczem do dokładnego pomiaru jest poprawnie ustawiony VOP. Przerwa daje pik dodatni, zwarcie daje pik ujemny, a budżet mocy musi być dodatni, aby łącze miało zapas zapewniający niezawodną transmisję.

Pytania kontrolne weryfikują zrozumienie kluczowych różnic między poszczególnymi parametrami transmisyjnymi oraz ich praktycznego znaczenia w instalacjach sieciowych.

Różnica między ELFEXT a NEXT polega przede wszystkim na miejscu pomiaru: NEXT mierzy przesłuch na tym samym końcu co nadajnik (bliski koniec), a ELFEXT na przeciwnym końcu (daleki koniec) z normalizacją przez tłumienie kabla.

Return Loss wynoszący 12 dB oznacza, że moc odbita jest 12 dB niższa niż moc padająca, co jest wynikiem akceptowalnym, ponieważ norma wymaga minimum 10 dB, ale nie jest to jeszcze wynik doskonały, który zaczyna się od około 20 dB.

Zrozumienie tych różnic ma praktyczne znaczenie przy diagnozowaniu problemów sieciowych, ponieważ objawy słabego NEXT i słabego ELFEXT mogą być różne, a błędna identyfikacja problemu prowadzi do nieefektywnych działań naprawczych.

Kolejne pytania kontrolne sprawdzają zrozumienie opóźnień propagacji i zasady działania TDR, które są kluczowymi zagadnieniami w diagnostyce okablowania.

Delay Skew, czyli różnica opóźnień propagacji między najszybszą a najwolniejszą parą w kablu, ma maksymalną dopuszczalną wartość 50 ns dla kategorii Cat5e do Cat6A i 30 ns dla Cat8, co wynika z wyższych wymagań czasowych standardów 25G/40GBase-T.

TDR oblicza odległość do zdarzenia według wzoru d = (Delta t x VOP x c) / 2, gdzie Delta t to zmierzony czas powrotu echa, VOP to prędkość propagacji wyrażona jako ułamek prędkości światła c, a dzielenie przez 2 wynika z dwukrotnego przebycia tej samej drogi przez impuls.

Warto zapamiętać, że dla typowej skrętki o VOP = 0,7c prędkość sygnału w kablu wynosi około 210 000 000 m/s, co oznacza, że impuls przebywa 1 metr w około 4,76 nanosekundy w jedną stronę.

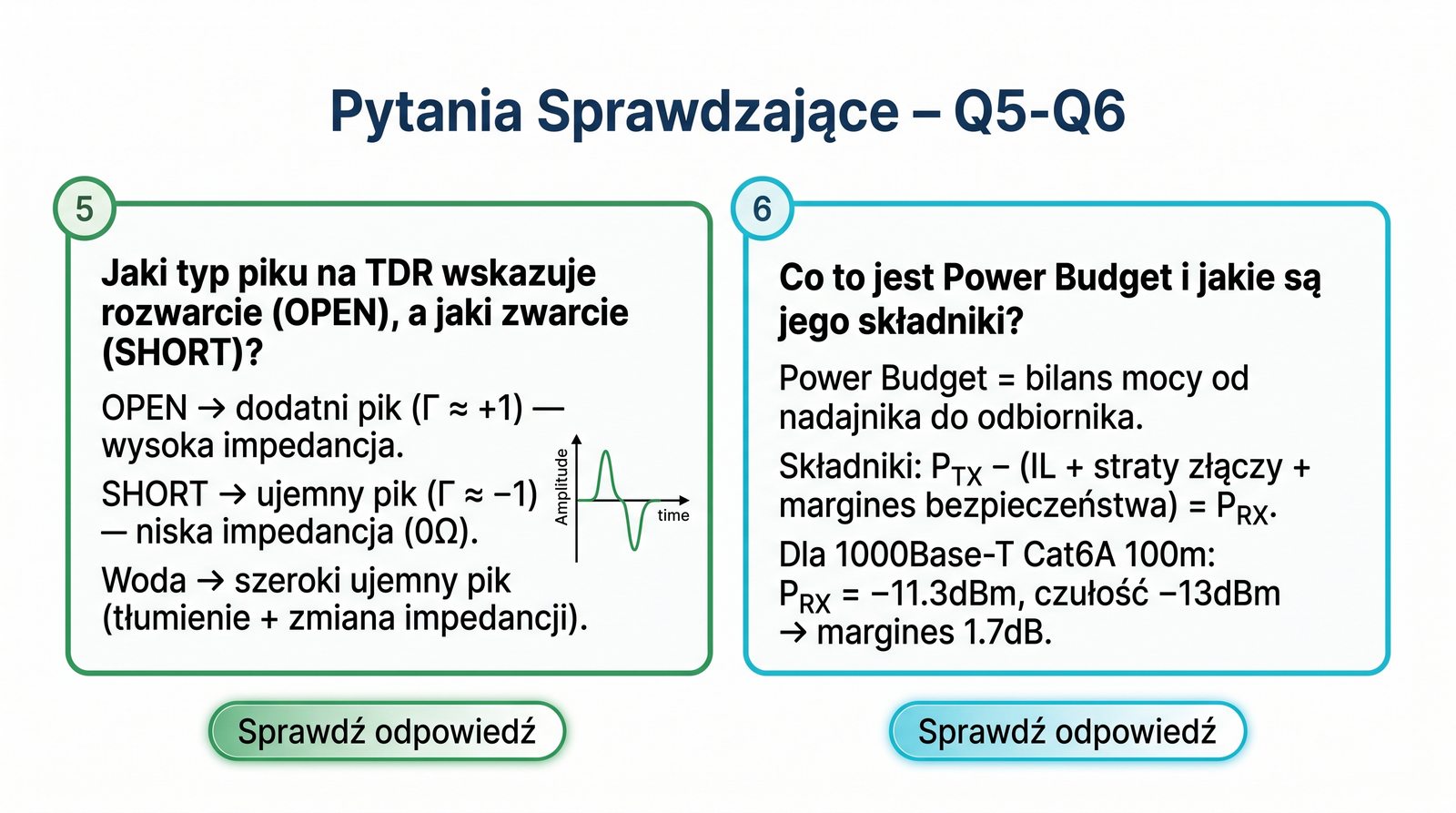

Następna partia pytań kontrolnych dotyczy interpretacji wykresów TDR oraz koncepcji budżetu mocy, które są często sprawdzane na egzaminach i certyfikacjach zawodowych.

Na wykresie TDR przerwa (Open) daje pik dodatni skierowany do góry, ponieważ impedancja otwartego obwodu dąży do nieskończoności, co powoduje odbicie z dodatnim współczynnikiem Gamma bliskim +1. Zwarcie (Short) daje pik ujemny, ponieważ impedancja zwarcia wynosi zero, a współczynnik odbicia jest bliski -1.

Budżet mocy to różnica między mocą nadajnika a czułością odbiornika po odjęciu wszystkich strat występujących na drodze sygnału. Jeśli wynik jest dodatni, łącze ma zapas mocy i działa niezawodnie. Jeśli wynik jest ujemny, łącze nie ma wystarczającej mocy do poprawnej pracy i będzie generować błędy.

W praktyce budżet mocy oblicza się nie tylko dla nowej instalacji, ale także okresowo w trakcie eksploatacji, ponieważ tłumienie kabla rośnie z wiekiem i temperaturą, a złącza ulegają degradacji, co zmniejsza początkowy zapas mocy.

Ostatnie pytania kontrolne przed podsumowaniem całej części dotyczą praktycznych aspektów stosowania norm i ograniczeń TDR, które są istotne w codziennej pracy technika.

Kabel z Delay Skew wynoszącym 60 ns nie będzie działać poprawnie z 1000Base-T, ponieważ norma wymaga maksymalnie 50 ns. W najlepszym przypadku interfejs sieciowy przełączy się na 100 Mb/s, gdzie wykorzystywane są tylko dwie pary i skośność opóźnienia nie ma znaczenia, co jednak oznacza dziesięciokrotny spadek prędkości.

Dwa główne ograniczenia TDR to martwa strefa (dead zone) tuż za impulsem nadawczym, która uniemożliwia wykrycie zdarzeń w odległości 0,5-2 metrów od punktu pomiarowego, oraz zależność od dokładności VOP, która przy błędnym ustawieniu powoduje proporcjonalny błąd odległości.

Świadomość tych ograniczeń jest kluczowa przy planowaniu pomiarów i interpretacji wyników - na przykład w przypadku krótkich kabli w szafie krosowniczej lepiej sprawdzić ciągłość testerem niż TDR, a przy nieznanym VOP warto wykonać pomiar referencyjny przed właściwą diagnostyką.

Zakończenie czwartej części cyklu "Pomiary fizyczne" stanowi jednocześnie podsumowanie całego bloku poświęconego okablowaniu miedzianemu i zapowiedź kolejnego, równie ważnego tematu, jakim są pomiary w sieciach bezprzewodowych.

W tej części poznaliśmy zaawansowane parametry transmisyjne, takie jak ELFEXT, PSELFEXT, Return Loss, opóźnienie propagacji, skośność opóźnienia oraz budżet mocy, a także zdobyliśmy praktyczną wiedzę o działaniu i zastosowaniu reflektometru TDR.

Praca własna zalecana po tej prezentacji obejmuje powtórzenie wszystkich parametrów z części 3 i 4, przeanalizowanie przykładowego wykresu TDR, sprawdzenie VOP kabli dostępnych w pracowni oraz samodzielne obliczenie budżetu mocy dla 100-metrowego odcinka Cat6A ze standardem 10GBase-T.

W kolejnej części (część 6) przejdziemy do pomiarów w sieciach bezprzewodowych WLAN, gdzie omówione zostaną takie zagadnienia jak dBm, RSSI, SNR, analizatory widma, narzędzia Ekahau i NetSpot, tworzenie heatmap oraz charakterystyki anten, co stanowi naturalne rozwinięcie wiedzy o pomiarach fizycznych w kontekście sieci bezprzewodowych.
