Protokół IPv6 został zaprojektowany przez organizację IETF jako definitywna odpowiedź na fundamentalne ograniczenia skalowalności architektury IPv4. Standard internetowy RFC 8200 (zastępujący historyczny dokument RFC 2460) podnosi protokół IPv6 do najwyższego statusu pełnego standardu internetowego (Internet Standard STD 86). Kluczową motywacją wdrożenia nowej wersji protokołu było wyczerpanie 32-bitowej puli adresowej IPv4, która udostępniała jedynie 2³² (około 4,29 miliarda) unikalnych identyfikatorów, co w dobie gwałtownej ekspansji urządzeń mobilnych, chmur obliczeniowych i Internetu Rzeczy (IoT) stało się barierą rozwoju globalnej sieci teleinformatycznej.

W protokole IPv6 przestrzeń adresowa została rozszerzona do 128 bitów, co zapewnia astronomiczną liczbę 2¹²⁸ adresów (w przybliżeniu 3,4 × 10³⁸ unikalnych kombinacji). Architektura adresacji IPv6, skodyfikowana w RFC 4291, całkowicie rezygnuje z ułomnego mechanizmu klas adresowych oraz wycofuje rozgłoszenia broadcast, zastępując je zoptymalizowaną komunikacją multicast oraz anycast. Z perspektywy inżynierskiej IPv6 to nie tylko wydłużenie adresu, lecz gruntowne przemodelowanie struktury nagłówka pakietu, mechanizmów autokonfiguracji oraz protokołów pomocniczych sterowania i diagnostyki.

W niniejszym module akademickim szczegółowej analizie poddane zostaną reguły zapisu heksadecymalnego i kanonicznej kompresji adresów według RFC 5952, podział przestrzeni na adresy globalne (GUA), unikalne lokalne (ULA) oraz łączowe (Link-Local), a także zaawansowane mechanizmy autokonfiguracji bezstanowej SLAAC (RFC 4862) i protokołu Neighbor Discovery Protocol NDP (RFC 4861). Do weryfikacji laboratoryjnej implementacji stosu posłużą narzędzia systemowe systemów Linux i Windows oraz analizator protokołów Wireshark.

Niniejsza prezentacja stanowi kompleksowy przewodnik po architekturze protokołu IPv6, łączący ścisłe rygory formalnych standardów IETF z praktyką inżynierską wdrożeń w środowiskach operatorskich i korporacyjnych sieciach LAN/WAN. Wykład został podzielony na logiczne sekcje tematyczne, gwarantujące spójne przejście od elementarnych pojęć zapisu matematycznego do zaawansowanych zagadnień routingu i współistnienia stosów protokołów.

W pierwszej części omówimy strukturę 128-bitowego adresu IPv6, zasady podziału na osiem 16-bitowych hekstetów, reguły eliminacji zer wiodących oraz bezwzględne reguły stosowania podwójnego dwukropka zgodnie z wytycznymi RFC 5952. Następnie zanalizujemy strukturę prefiksów sieciowych i typologię adresów unicast zdefiniowaną w RFC 4291, ze szczególnym uwzględnieniem roli adresu Link-Local (fe80::/10), unikalnych adresów lokalnych ULA (RFC 4193) oraz globalnych adresów unicast GUA (RFC 3587).

Kluczowy segment modułu poświęcony jest dynamicznej konfiguracji hosta: bezstanowej autokonfiguracji SLAAC (RFC 4862), generowaniu identyfikatorów interfejsu za pomocą mechanizmu EUI-64 oraz standardów ochrony prywatności RFC 7217 i RFC 8981, protokołowi DHCPv6 (RFC 8415), a także mechanizmom Neighbor Discovery Protocol (NDP, RFC 4861). Wykład wieńczą techniki migracyjne: Dual Stack, mechanizmy tunelowania oraz translacja NAT64/DNS64 (RFC 6146, RFC 6147), zilustrowane studiami przypadków i zadaniami laboratoryjnymi.

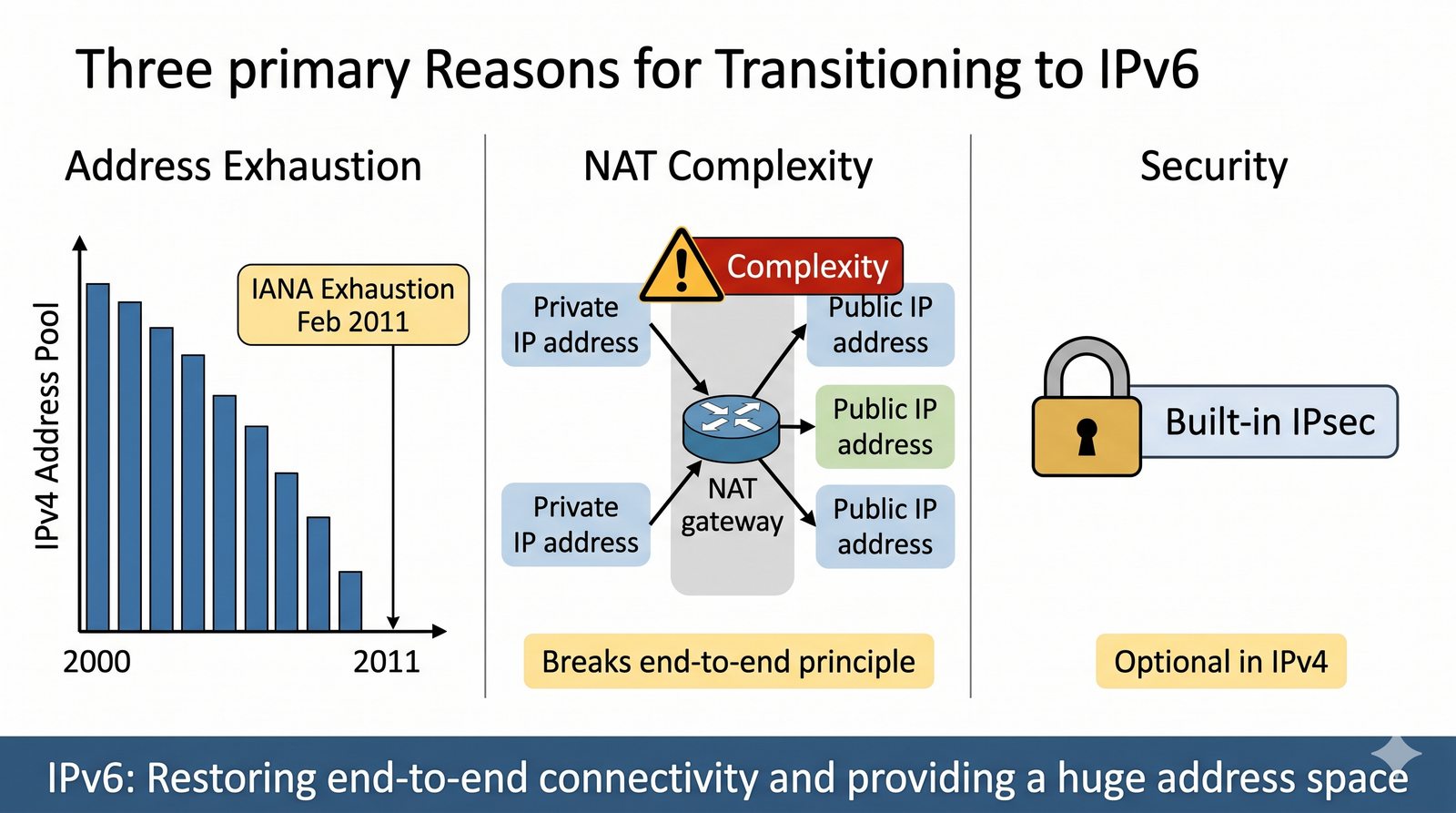

Podstawowym impulsem do opracowania nowej generacji protokołu internetowego było fizyczne wyczerpanie 32-bitowej przestrzeni adresowej IPv4, opisanej w RFC 791. Chociaż w latach 90. XX wieku wdrożono technologie doraźne, takie jak bezklasowy routing CIDR (RFC 1519), pule prywatne (RFC 1918) oraz translację NAT/NAPT (RFC 3022), rozwiązania te jedynie opóźniły kryzys, niosąc za sobą poważne koszty architektoniczne.

Stosowanie wielopoziomowej translacji adresów, w tym wielkoskalowego NAT u operatorów (Carrier-Grade NAT, CGNAT, opisanego w RFC 6598), doprowadziło do destrukcji fundamentalnej zasady architektury Internetu, znanej jako reguła end-to-end (łączność od węzła do węzła). NAT wymusił stosowanie skomplikowanych protokołów pomocniczych do pokonywania barier translacji (STUN, TURN, ICE), uniemożliwia bezpośrednie nawiązywanie połączeń P2P, utrudnia działanie protokołów VoIP i wideokonferencyjnych (SIP, WebRTC) oraz komplikuje działanie mechanizmów kryptograficznych IPsec w trybie End-to-End Authentication.

Standard RFC 8200 eliminuje konieczność stosowania translacji adresów w komunikacji globalnej. Przestrzeń 128-bitowa przywraca bezpośrednią łączność end-to-end dla miliardów węzłów sieciowych, eliminuje przeciążone stanowe bramy translacji NAT oraz redukuje wielkość tablic routingu w rdzeniu sieci dzięki hierarchicznej agregacji prefiksów dostawców usług (ISP Aggregation).

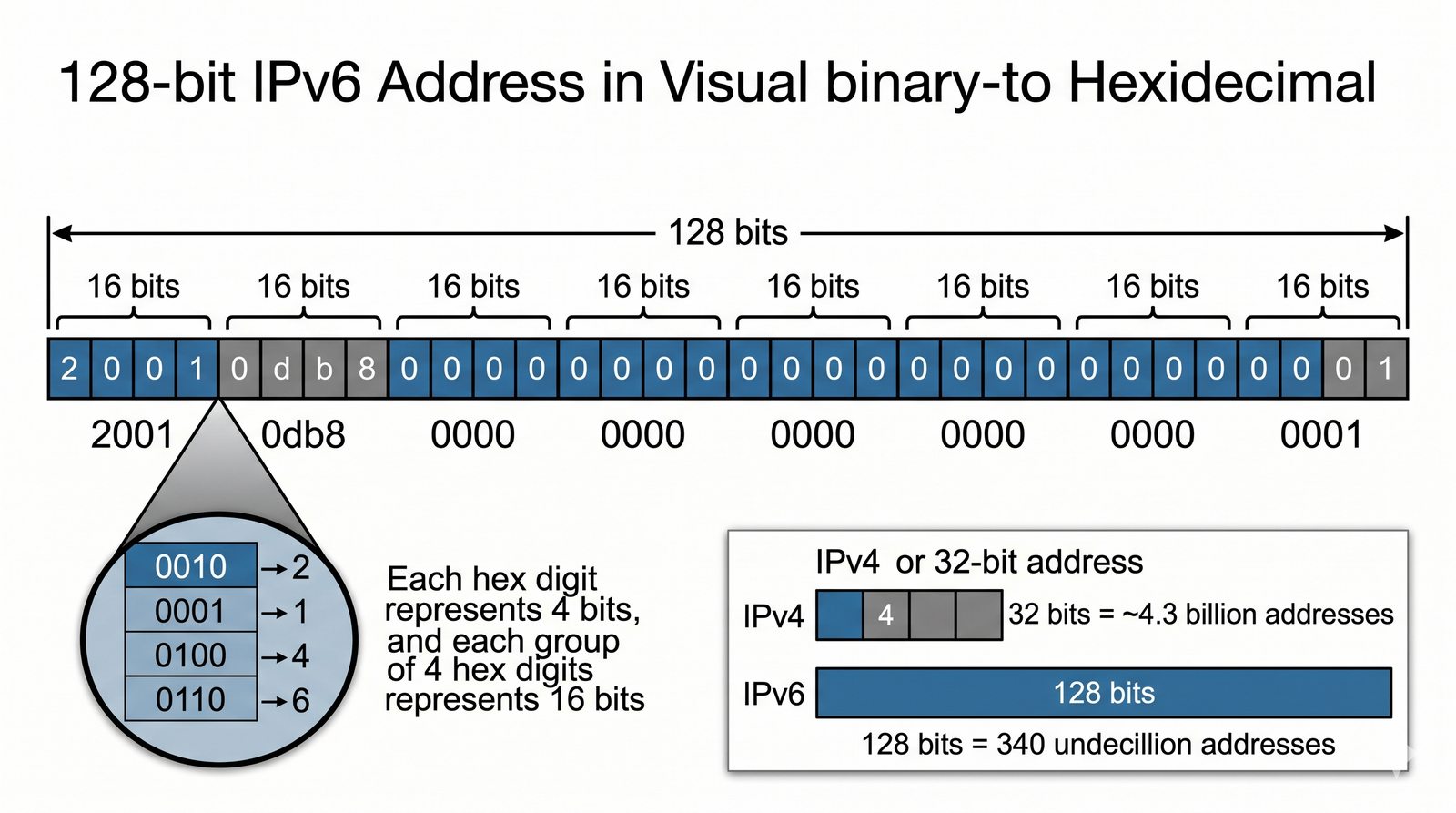

Adres protokołu IPv6 składa się dokładnie ze 128 bitów, co stanowi czterokrotność długości adresu IPv4 (32 bity). W celu zachowania czytelności dla człowieka, standard RFC 4291 definiuje reprezentację tekstową adresu w systemie szesnastkowym (heksadecymalnym). Pełny adres zapisywany jest jako osiem grup 16-bitowych słów (w literaturze inżynierskiej nazywanych hekstetami lub kwartetami), rozdzielonych znakami dwukropka, np. 2001:0db8:85a3:0000:0000:8a2e:0370:7334.

Każda cyfra szesnastkowa koduje dokładnie 4 bity (tzw. nibble), w związku z czym jedna 4-cyfrowa grupa szesnastkowa reprezentuje 16 bitów informacji (4 × 4 = 16 bitów). Cały adres składa się z 8 takich grup: 8 × 16 bitów = 128 bitów (czyli 16 oktetów / bajtów). W notacji heksadecymalnej wielkość liter nie ma znaczenia syntaktycznego (znaki a do f mogą być pisane wielką lub małą literą), aczkolwiek współczesne zalecenia standaryzacyjne kładą nacisk na jednolite formatowanie.

Zgodnie z wytycznymi RFC 5952, standardem w zapisie systemowym i dokumentacyjnym jest stosowanie wyłącznie małych liter (lowercase), co ułatwia parsowanie, porównywanie ciągów tekstowych przez oprogramowanie sieciowe oraz eliminuje błędy w bazach konfiguracji i strefach odwrotnych DNS (ip6.arpa). Pula 2001:0db8::/32 została formalnie zarezerwowana w RFC 3849 wyłącznie do celów dokumentacyjnych i edukacyjnych.

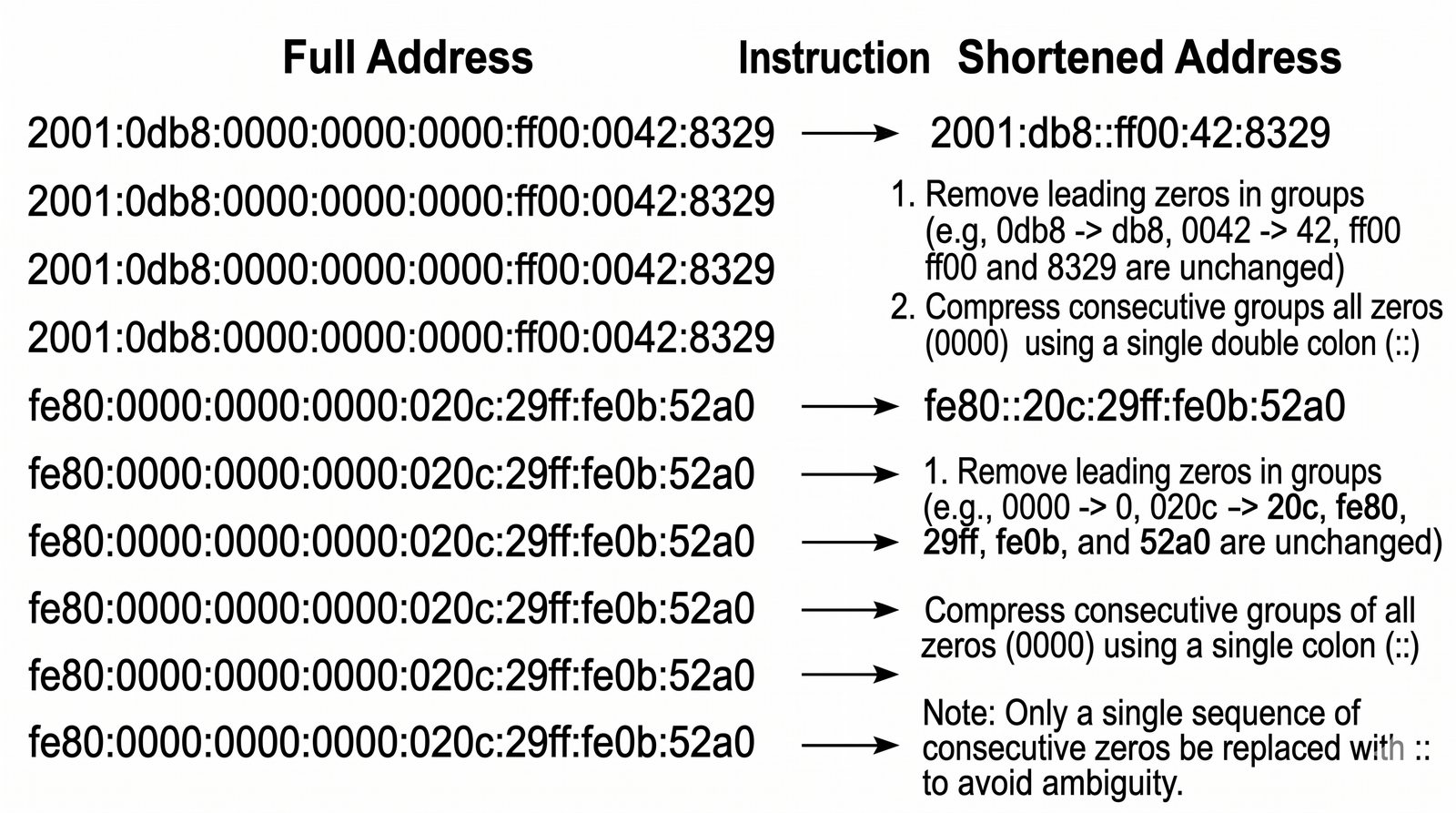

Zapis 128-bitowego adresu IPv6 w pełnej postaci 32 cyfr szesnastkowych z siedmioma dwukropkami jest wysoce podatny na pomyłki pisarskie i nieporęczny w codziennej pracy inżynierskiej. Dlatego standard RFC 4291 wprowadził, a RFC 5952 ściśle sformalizował reguły kanonicznej kompresji zapisu tekstowego. Pierwszą z nich jest bezwzględne pomijanie zer wiodących (leading zeros) wewnątrz każdego 16-bitowego hekstetu.

Oznacza to, że blok 0db8 zapisujemy jako db8, blok 0001 redukujemy do 1, natomiast blok składający się z samych zer 0000 redukujemy do pojedynczego zera 0 (nigdy nie pozostawia się pustego miejsca między dwukropkami z tego tytułu). Należy pamiętać, że zera końcowe (trailing zeros) nie mogą być pomijane pod żadnym pozorem, ponieważ zmiana 0370 na 37 zmieniłaby wartość numeryczną hekstetu z 880 na 55 w systemie dziesiętnym, fałszując adres docelowy.

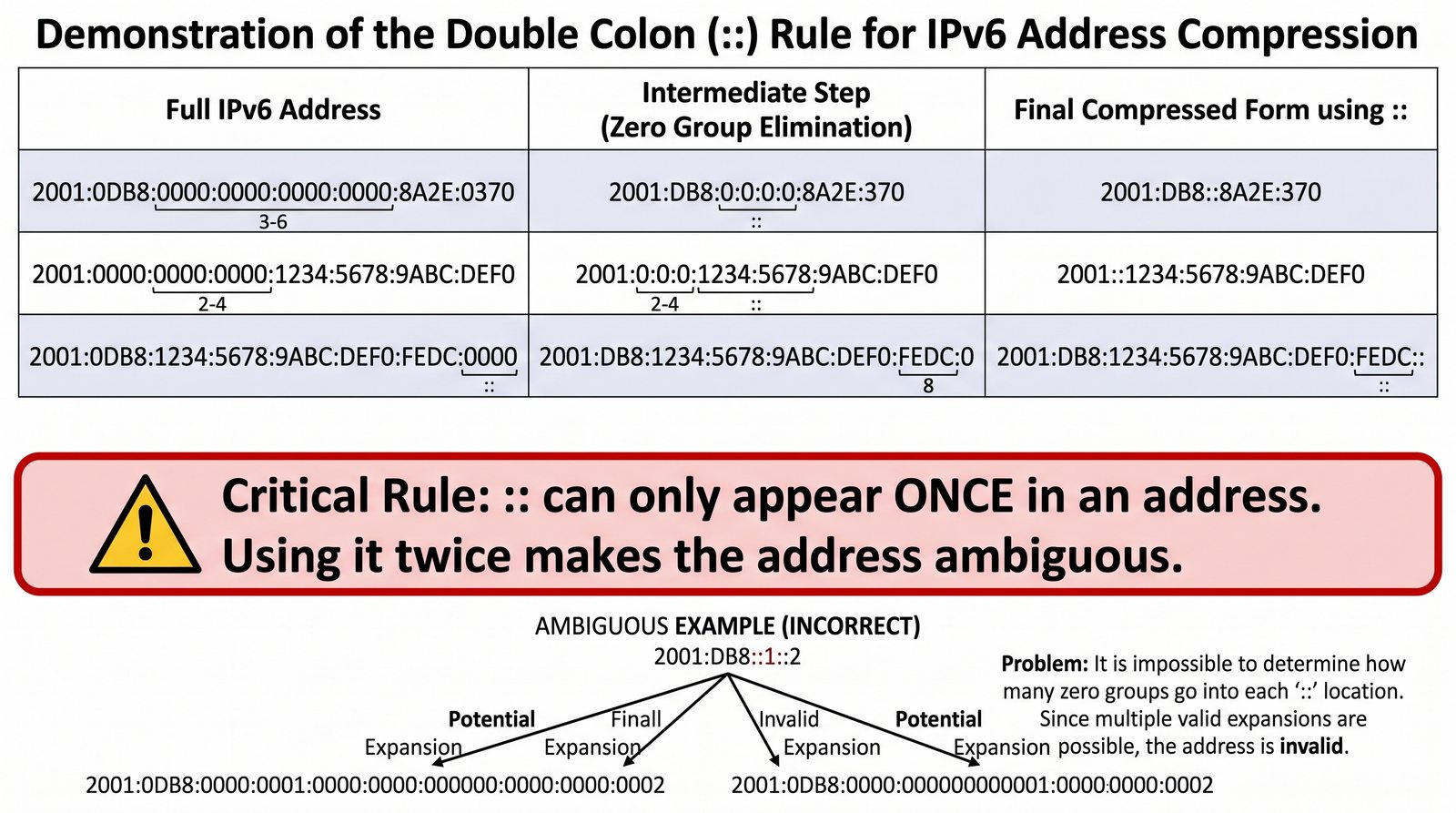

Drugą regułą kompresji jest zastosowanie symbolu podwójnego dwukropka ::, który zastępuje ciąg sąsiadujących ze sobą bloków zawierających wyłącznie zera. Przykładowo, adres 2001:0db8:0000:0000:0000:0000:1428:57ab po usunięciu zer wiodących przyjmuje postać 2001:db8:0:0:0:0:1428:57ab, a po zastosowaniu kompresji zerowej uzyskuje zwartą postać kanoniczną 2001:db8::1428:57ab.

Warto podkreślić aspekt implementacyjny: parsery stosów sieciowych we wszystkich nowoczesnych systemach operacyjnych (Linux kernel, Windows TCP/IP stack) automatycznie dokonują normalizacji wprowadzonych adresów do formatu kanonicznego zgodnego z RFC 5952 przed ich zapisaniem w strukturach gniazd sieciowych (sockaddr_in6). Zapewnia to bezbłędne dopasowywanie wpisów w filtrach list kontroli dostępu (ACL) oraz regułach zapór sieciowych (np. nftables lub iptables).

Kardynalną zasadą składni adresów IPv6, skodyfikowaną w RFC 4291 i potwierdzoną w RFC 5952, jest zakaz używania podwójnego dwukropka :: więcej niż jeden raz w pojedynczym adresie. Ograniczenie to wynika bezpośrednio z elementarnej logiki matematycznej i konieczności jednoznacznego zdekodowania 128 bitów przez parser stosu sieciowego systemu operacyjnego.

Gdy w adresie występuje pojedynczy symbol ::, algorytm parsera oblicza liczbę jawnie zadeklarowanych hekstetów i uzupełnia brakującą liczbę do pełnych 8 hekstetów blokami zerowymi. Przykładowo, w zapisie 2001:db8::1 widoczne są 3 hekstety (2001, db8, 1), co jednoznacznie wskazuje, że podwójny dwukropek zastępuje dokładnie 8 - 3 = 5 hekstetów zerowych (0000:0000:0000:0000:0000). Gdyby dopuszczono zapis w rodzaju 2001::db8::1, parser nie byłby w stanie ustalić, ile hekstetów zerowych przypada na pierwszy symbol ::, a ile na drugi (mogłoby to być 1 i 4, 2 i 3, 3 i 2 lub 4 i 1).

Dodatkowo standard RFC 5952 precyzuje regułę rozstrzygania remisów: jeśli w adresie występują dwa lub więcej rozłącznych ciągów zer o identycznej maksymalnej długości, symbol :: MUSI zastąpić pierwszy (lewy) ciąg zer, a pozostałe ciągi zer należy zapisać jako jawne pojedyncze zera :0:. Standard zabrania również stosowania :: do kompresji pojedynczego hekstetu zerowego (np. 2001:db8:0:1::1 jest preferowane nad 2001:db8::1:0:0:1 jeśli drugi ciąg jest dłuższy).

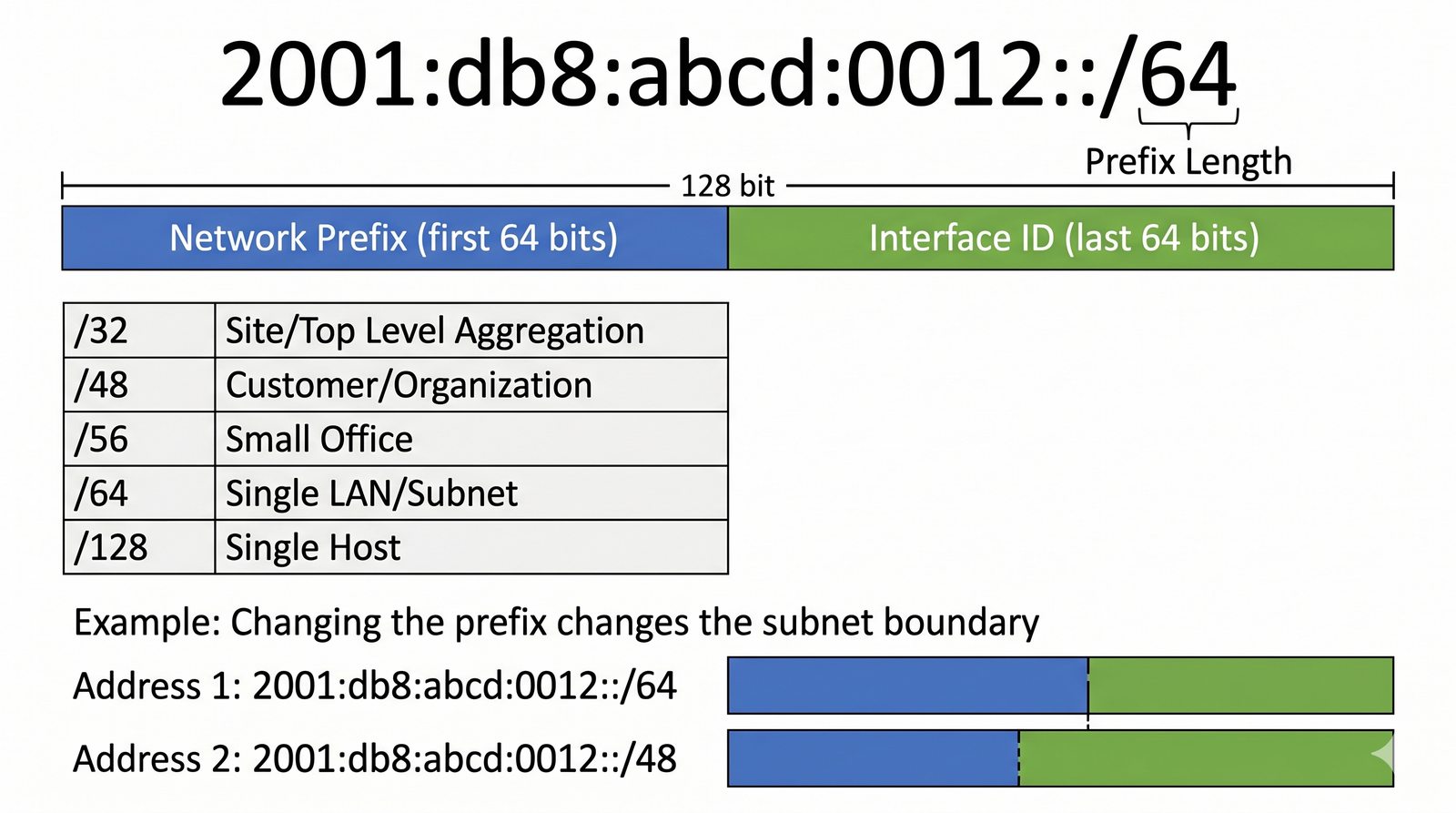

W protokole IPv6 całkowicie zrezygnowano z zapisu masek podsieci w postaci dziesiętnej (znanej z IPv4, np. 255.255.255.0) czy heksadecymalnej. Zgodnie z RFC 4291 podział przestrzeni adresowej na część sieciową (Network Prefix) oraz identyfikator interfejsu (Interface ID) definiowany jest wyłącznie za pomocą notacji prefiksowej CIDR (długości prefiksu po ukośniku, np. /64).

W architekturze adresacji IPv6 prefiks /64 stanowi nienaruszalny fundament projektowy dla wszelkich segmentów sieci lokalnych (broadcast/multicast domains). Podział adresu na dokładnie 64 bity prefiksu sieciowego i 64 bity identyfikatora interfejsu jest twardym wymogiem bezstanowej autokonfiguracji SLAAC (RFC 4862), a także mechanizmów Mobile IPv6 czy routingu. Standard RFC 7421 w szczegółowej analizie architektonicznej przestrzega przed stosowaniem prefiksów dłuższych niż /64 na łączach dostępowych użytkowników, gdyż łamie to kompatybilność z protokołami autokonfiguracji.

Dla połączeń typu punkt-punkt między routerami standard RFC 6164 dopuszcza stosowanie prefiksu /127 (będącego odpowiednikiem /31 z IPv4), co zabezpiecza routery przed atakami typu ping-pong na nieprzydzielone adresy z puli /64. Organizacje klienckie otrzymują od operatorów telekomunikacyjnych (ISP) bloki adresowe o długości od /48 do /56, co pozwala administratorowi na utworzenie odpowiednio 65 536 lub 256 niezależnych podsieci /64.

Architektura adresacji protokołu IPv6 (RFC 4291) wprowadza rewolucyjną zmianę w modelach dostarczania pakietów: wycofuje całkowicie pojęcie adresu rozgłoszeniowego (Broadcast). W sieciach IPv4 pakiety rozgłoszeniowe (np. zapytania ARP czy komunikaty DHCP Discover) zmuszały każdą stację roboczą w domenie kolizyjnej do przetwarzania ramki w przerwaniu sprzętowym karty sieciowej, co przy dużej liczbie hostów generowało tzw. burze rozgłoszeniowe (broadcast storms) i degradowało wydajność sieci.

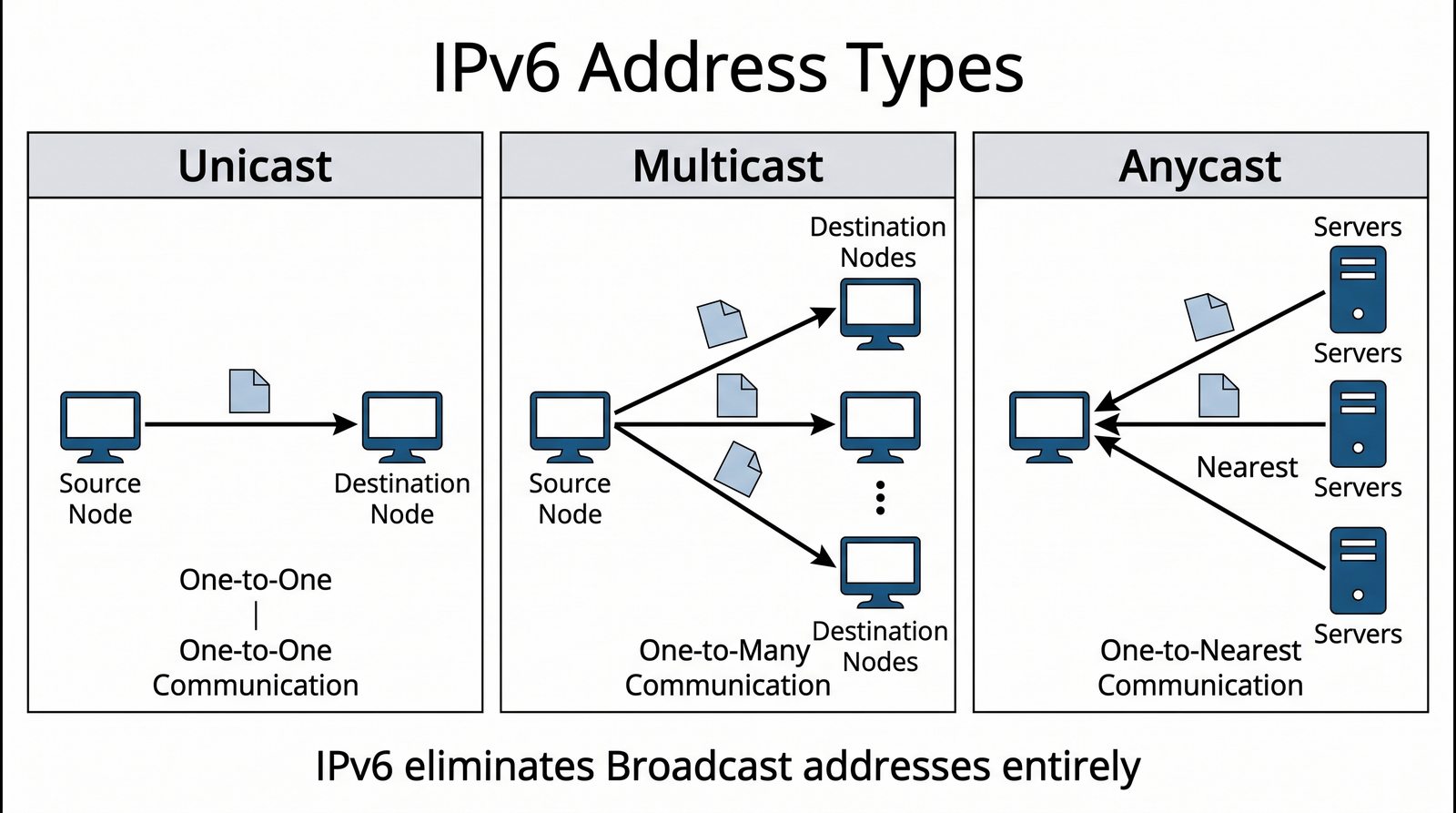

W protokole IPv6 zdefiniowano trzy kardynalne typy adresów: 1. Unicast: identyfikuje pojedynczy interfejs sieciowy. Pakiet wysłany na adres unicast trafia wyłącznie do jednego, ściśle określonego węzła odbiorczego. 2. Multicast: identyfikuje grupę interfejsów (często należących do różnych węzłów). Pakiet wysłany na adres multicast trafia do wszystkich stacji, które dołączyły do danej grupy subskrypcyjnej przy użyciu protokołu MLD (RFC 3810). Wszystkie dawne funkcje broadcastu przejął dedykowany multicast (np. grupa wszystkich węzłów ff02::1 czy grupa węzła zapytywanego solicited-node multicast). 3. Anycast: syntaktycznie tożsamy z adresem unicast, lecz przypisany do wielu interfejsów (zwykle na różnych routerach lub serwerach DNS/CDN). Pakiety kierowane są przez tablicę routingu (np. BGP) do topologicznie najbliższego węzła.

Dzięki eliminacji broadcastu przełączniki warstwy 2 wyposażone w mechanizm MLD Snooping kierują pakiety multicast wyłącznie do tych portów, na których stacje faktycznie zgłosiły chęć odbioru, co dramatycznie odciąża procesory stacji końcowych i oszczędza pasmo w segmencie dostępowym.

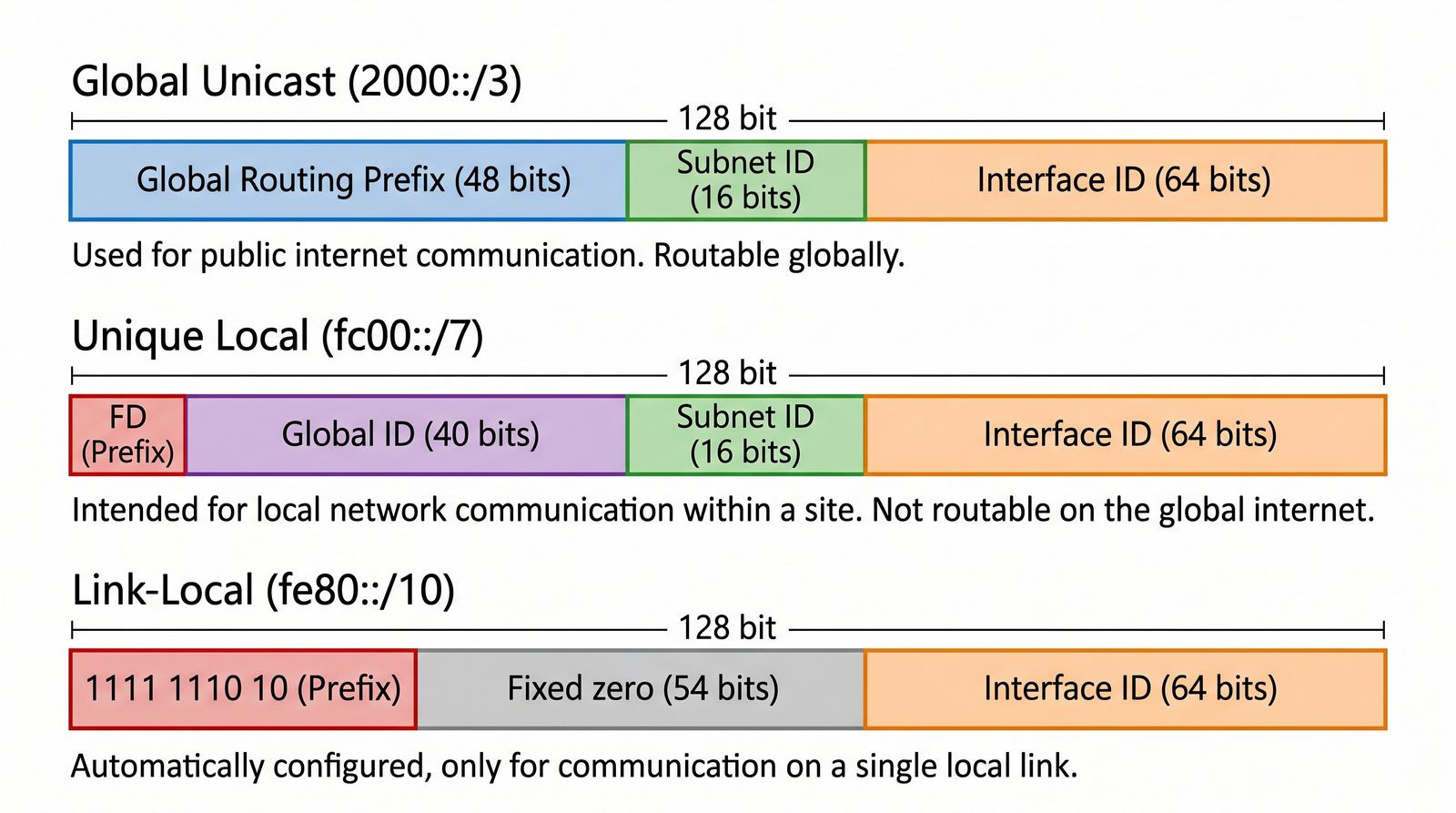

Przestrzeń adresów Unicast w IPv6 dzieli się na kilka wyspecjalizowanych zakresów o precyzyjnie zdefiniowanym zasięgu (scope) routingu i przeznaczeniu funkcjonalnym, skodyfikowanych w dokumentach IANA oraz RFC 4291. Prawidłowe zrozumienie tych zakresów jest warunkiem bezwzględnym sprawnego projektowania i administrowania sieciami teleinformatycznymi.

Główne kategorie adresów unicast obejmują: 1. Global Unicast Address (GUA): adresy trasowalne w globalnym Internecie, odpowiadające publicznym adresom IPv4. Zgodnie z RFC 3587 mieszczą się w prefiksie 2000::/3 (zakres binarny od 0010, czyli adresy od 2000:: do 3fff:ffff:...). 2. Unique Local Address (ULA): adresy przeznaczone do komunikacji wewnątrzorganizacyjnej, nietrasowalne w publicznym Internecie, zdefiniowane w RFC 4193 pod prefiksem fc00::/7. W praktyce stosuje się blok fd00::/8 z 40-bitowym losowym identyfikatorem Global ID, co minimalizuje ryzyko kolizji przy fuzjach sieci. 3. Link-Local Address (LLA): adresy o zasięgu ograniczonym ściśle do pojedynczego segmentu łącza L2 (prefiks fe80::/10), nieprzekazywane przez żaden router.

Do adresów specjalnych należą: adres pętli zwrotnej (loopback) ::1/128 (odpowiednik 127.0.0.1 z IPv4) oraz adres nieokreślony (unspecified) ::/128, wykorzystywany wyłącznie przez hosta jako adres źródłowy przed uzyskaniem własnego adresu podczas procesu DAD (Duplicate Address Detection).

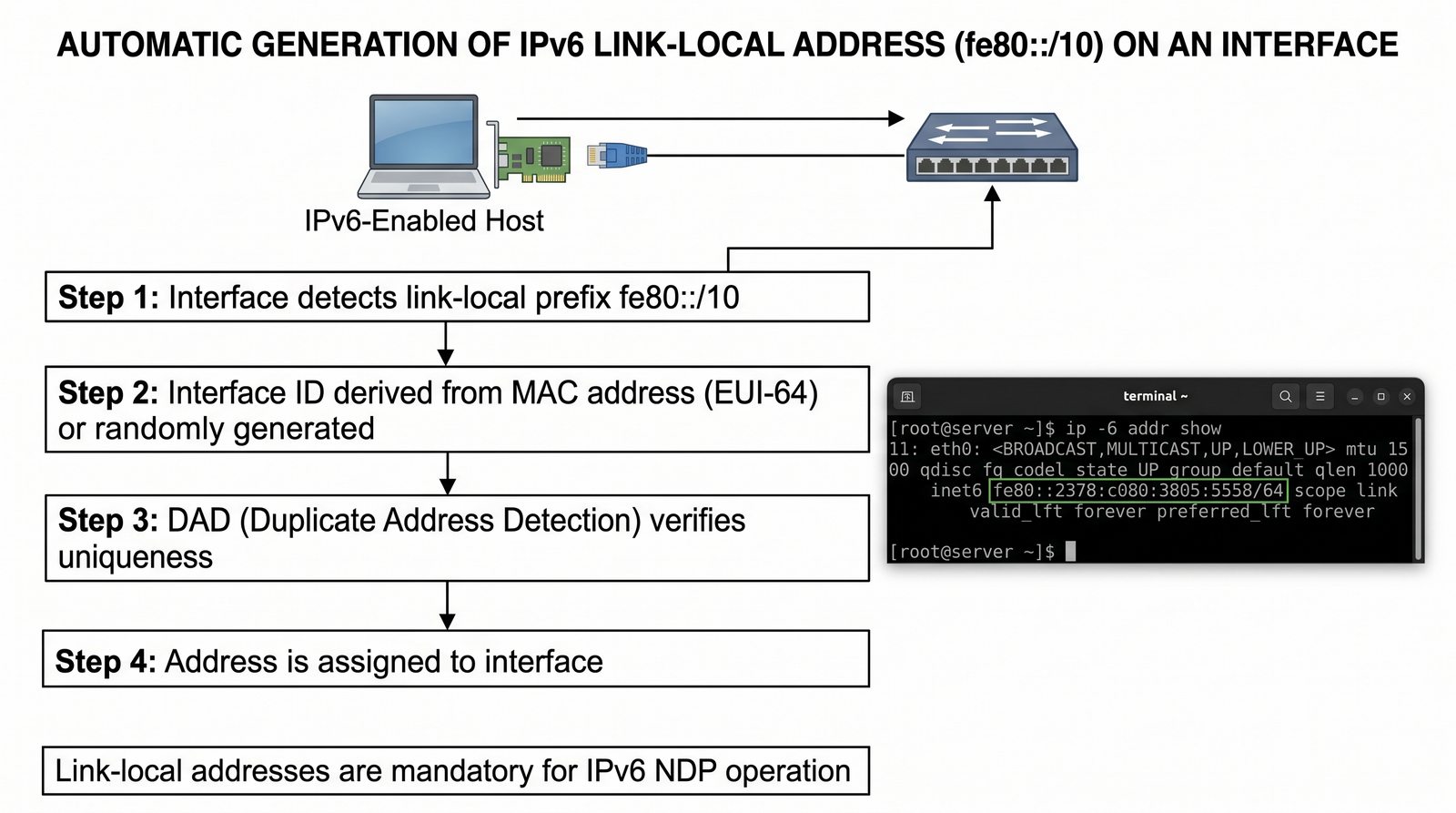

Adres Link-Local (LLA) jest fundamentem działania każdego stosu IPv6. Zgodnie z RFC 4291, każdy interfejs z włączoną obsługą IPv6 MUSI posiadać co najmniej jeden sprawny adres Link-Local. Adres ten jest generowany w sposób w pełni automatyczny natychmiast po podniesieniu łącza fizycznego (operacja link-up), nawet przy całkowitym braku serwerów DHCPv6 czy routerów w segmencie.

Format adresu Link-Local opiera się na zarezerwowanym prefiksie fe80::/10 (zakres bitowy od fe80:: do febf::). W standardowej implementacji pierwszych 64 bitów przyjmuje postać fe80::/64 (54 bity po prefiksie fe80 to zera), a pozostałe 64 bity stanowi identyfikator interfejsu (Interface ID), tworzony na podstawie mechanizmu EUI-64 lub generowany losowo zgodnie z algorytmem ochrony prywatności RFC 7217.

Zasięg adresu Link-Local jest ściśle ograniczony do danego łącza warstwy 2 (Link-Local Scope). Żaden ruter nie ma prawa przekazać pakietu o źródłowym lub docelowym adresie Link-Local poza segment, w którym został wygenerowany. Adresy LLA są krytyczne dla protokołów pomocniczych: to na nich opiera się wykrywanie sąsiadów w protokole NDP (RFC 4861), proces autokonfiguracji SLAAC, a routery dynamiczne (OSPFv3 wg RFC 5340, IS-IS, BGP) wykorzystują wyłącznie adresy LLA jako adresy kolejnego skoku (Next-Hop) w tablicach routingu.

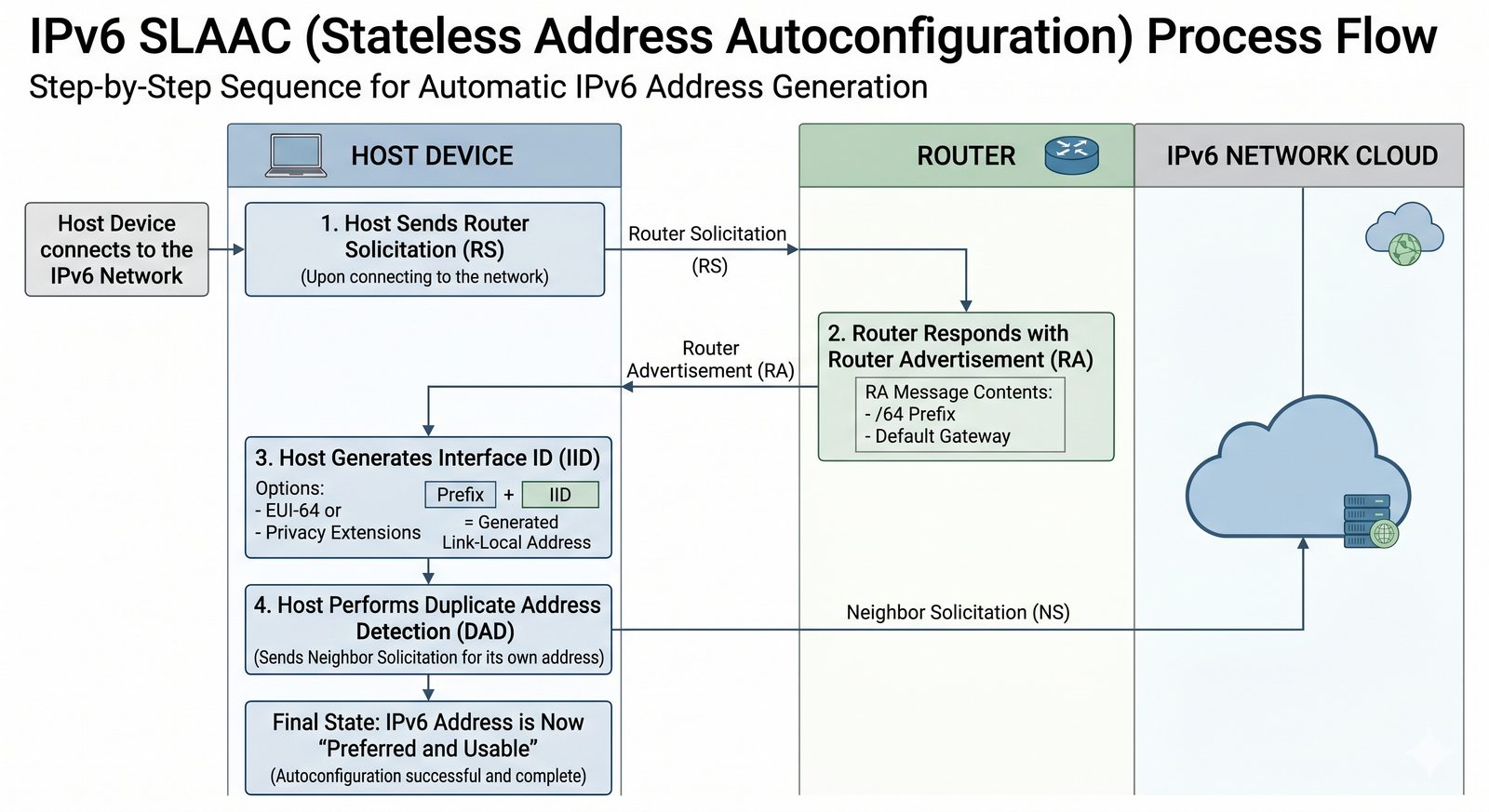

Bezstanowa autokonfiguracja adresów SLAAC, skodyfikowana w standardzie RFC 4862, stanowi jedną z najbardziej innowacyjnych cech protokołu IPv6. Określenie „bezstanowa” (stateless) oznacza, że w sieci nie istnieje żaden centralny serwer (taki jak serwer DHCP w IPv4), który musiałby rejestrować stan dzierżawy, przydzielone adresy czy zarządzać pulą wolnych numerów IP. Węzły konfigurują się w pełni autonomicznie w oparciu o informacje dostarczane przez lokalne routery.

Przebieg procesu SLAAC składa się z następujących kroków: 1. Po włączeniu interfejsu host generuje swój adres Link-Local (fe80::/64) i weryfikuje jego unikalność za pomocą procedury DAD (Duplicate Address Detection). 2. Host wysyła pakiet ICMPv6 typu 133 Router Solicitation (RS) na adres multicast wszystkich routerów ff02::2, żądając natychmiastowego przesłania parametrów podsieci. 3. Lokalny router odpowiada pakietem ICMPv6 typu 134 Router Advertisement (RA) (wysyłanym w odpowiedzi lub cyklicznie co kilkadziesiąt sekund na adres wszystkich węzłów ff02::1). Komunikat RA zawiera prefiks podsieci (zazwyczaj /64), czas ważności prefiksu oraz flagi autokonfiguracji. 4. Host łączy odebrany 64-bitowy prefiks sieciowy ze swoim 64-bitowym identyfikatorem interfejsu (Interface ID), tworząc pełny globalny adres GUA.

Warto dodać, że rozszerzenie RFC 8106 wprowadziło do komunikatów RA opcję RDNSS (Recursive DNS Server), umożliwiając stacjom pobranie adresów serwerów DNS bezpośrednio w procesie SLAAC bez konieczności uruchamiania serwera DHCPv6.

Identyfikator interfejsu (Interface ID) tworzy dolne 64 bity adresu IPv6. Historycznie dominującą metodą jego wyznaczania był standard IEEE EUI-64 opisany w RFC 4291, oparty na 48-bitowym fizycznym adresie MAC karty sieciowej Ethernet. Algorytm ten dzieli adres MAC (np. 00:1A:2B:3C:4D:5E) na dwie 24-bitowe połowy, wstawia pomiędzy nie stały 16-bitowy wzorzec heksadecymalny FF:FE, po czym neguje 7. bit pierwszego bajtu (bit Universal/Local, tzw. bit U/L), wskazując status adresu administrowanego uniwersalnie.

Chociaż mechanizm EUI-64 gwarantował globalną unikalność identyfikatora, ujawnił krytyczną wadę z punktu widzenia cyberbezpieczeństwa i prywatności użytkowników: niezmienny identyfikator interfejsu oparty na stałym adresie MAC pozwalał na globalne śledzenie lokalizacji laptopa lub telefonu użytkownika przy przełączaniu się między różnymi sieciami Wi-Fi/LTE (jego Interface ID pozostawał identyczny, zmieniał się tylko prefiks sieciowy).

W odpowiedzi IETF zdefiniował dwa kluczowe standardy zastępujące EUI-64 w nowoczesnych systemach operacyjnych (Windows, Linux, macOS, Android): 1. RFC 7217 (Stable Opaque Interface Identifiers): generuje stały w ramach danej podsieci, lecz pseudolosowy identyfikator interfejsu przy użyciu funkcji kryptograficznej skrótu z prefiksu sieciowego, sekretnego klucza hosta i numeru interfejsu. 2. RFC 8981 (Privacy Extensions for SLAAC, zastępujące RFC 4941): generuje tymczasowe, krótkotrwałe adresy IPv6 używane przez aplikacje klienckie do połączeń wychodzących do Internetu, uniemożliwiając profilowanie użytkownika.

Dynamic Host Configuration Protocol for IPv6 (DHCPv6), zdefiniowany w standardzie RFC 8415 (zastępującym historyczny dokument RFC 3315), znacząco różni się w logice działania od swojego odpowiednika z IPv4. W sieciach IPv6 decyzję o tym, w jaki sposób stacja ma uzyskać parametry sieciowe, podejmuje router brzegowy podsieci, ustawiając odpowiednie flagi w wysyłanych cyklicznie komunikatach ICMPv6 Router Advertisement (RA).

Kluczowe znaczenie mają dwie flagi w nagłówku komunikatu RA: 1. Flaga M (Managed Address Configuration): jeśli flaga M=1, stacja ignoruje prefiks rozgłaszany w RA i kieruje zapytanie do serwera DHCPv6 o przydzielenie pełnego adresu IPv6 z puli serwera (tryb Stateful DHCPv6). Serwer odnotowuje dzierżawę i zarządza stanem przypisania adresów. 2. Flaga O (Other Stateful Configuration): jeśli flaga M=0, lecz flaga O=1, stacja tworzy własny adres IPv6 z prefiksu sieciowego metodą SLAAC (RFC 4862), a następnie odpytuje serwer DHCPv6 o „inne” parametry konfiguracyjne, takie jak adresy serwerów DNS, domeny wyszukiwania czy serwery czasu NTP (tryb Stateless DHCPv6).

Komunikacja DHCPv6 realizowana jest przez protokół UDP na portach 546 (klient) i 547 (serwer/relay). Wymiana komunikatów w DHCPv6 opiera się na 4-fazowym cyklu: Solicit (klient wysyła na adres multicast ff02::1:2), Advertise (serwer odpowiada unicastem), Request (klient żąda dzierżawy) i Reply (potwierdzenie konfiguracji przez serwer), będącym odpowiednikiem sekwencji DORA z IPv4.

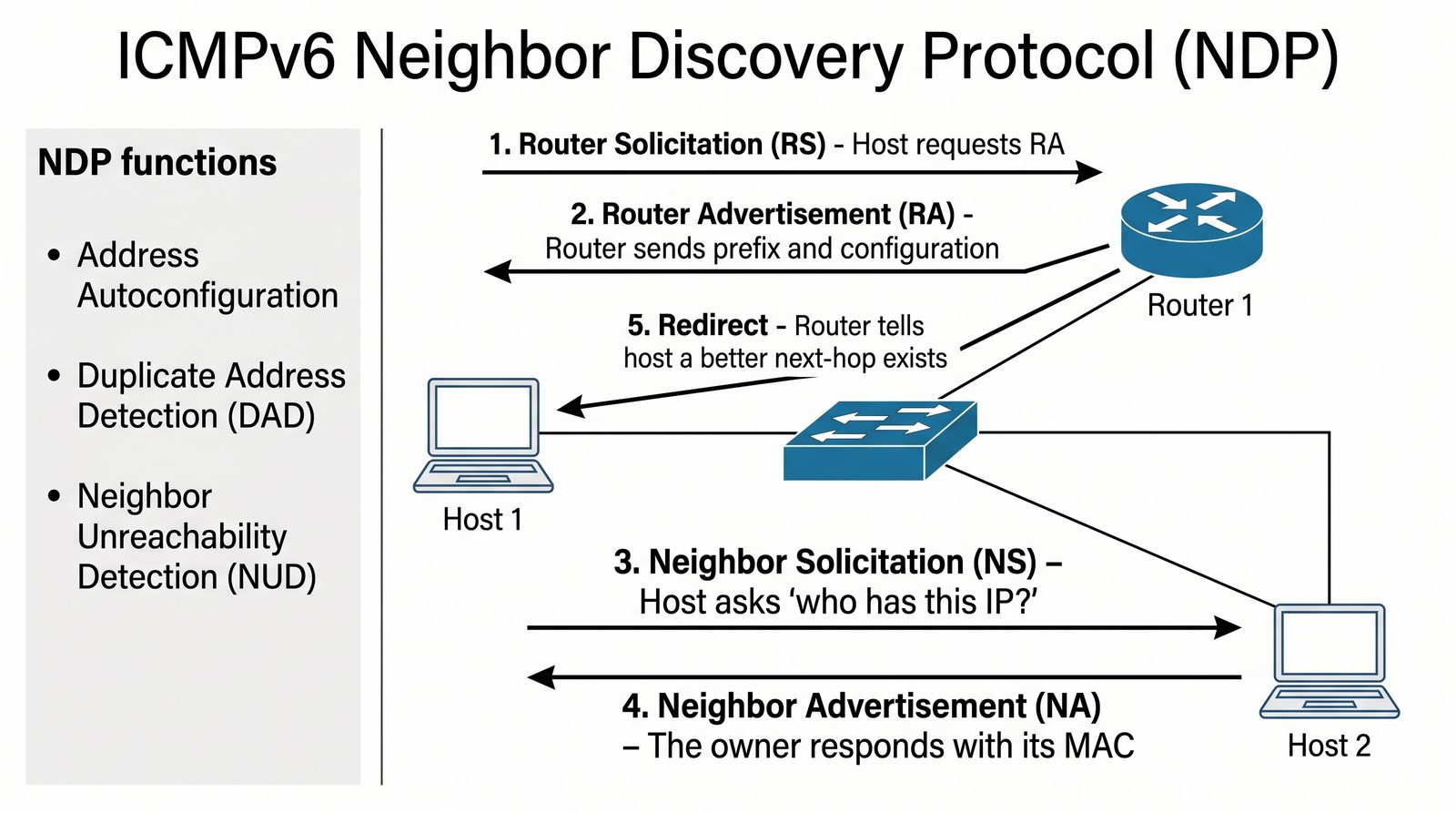

Protokół ICMPv6 (RFC 4443) jest nierozerwalnym i krytycznym elementem architektury IPv6. W przeciwieństwie do IPv4, gdzie ICMP pełnił funkcje głównie diagnostyczne, w IPv6 na bazie ICMPv6 zbudowano kluczowy mechanizm sterowania łączem lokalnym: Neighbor Discovery Protocol (NDP), opisany w standardzie RFC 4861.

NDP zastępuje i unowocześnia szereg przestarzałych protokołów IPv4, w tym protokół ARP (RFC 826). Realizuje swoje zadania za pomocą pięciu wyspecjalizowanych typów komunikatów ICMPv6: 1. Router Solicitation (RS, typ 133): żądanie wysyłane przez hosta do routerów w celu pobrania parametrów sieci. 2. Router Advertisement (RA, typ 134): rozgłoszenie parametrów sieci (prefiks, MTU, flagi SLAAC/DHCPv6) przez router. 3. Neighbor Solicitation (NS, typ 135): odpowiednik zapytania ARP. Zamiast broadcastu wysyłany jest na zoptymalizowany adres multicast węzła zapytywanego (Solicited-Node Multicast ff02::1:ffxx:xxxx). Służy do ustalenia adresu MAC sąsiada lub weryfikacji duplikatów (DAD). 4. Neighbor Advertisement (NA, typ 136): odpowiedź na komunikat NS, zawierająca fizyczny adres MAC interfejsu docelowego. 5. Redirect (typ 137): informacja od routera o istnieniu korzystniejszego routera pierwszego skoku.

NDP wprowadza również zaawansowany algorytm wykrywania niedostępności sąsiadów (Neighbor Unreachability Detection, NUD) oraz procedurę Duplicate Address Detection (DAD), która gwarantuje, że żaden host nie włączy do pracy adresu już używanego w segmencie.

Ewolucja od protokołu IPv4 (RFC 791) do IPv6 (RFC 8200) to nie tylko czterokrotne wydłużenie adresu z 32 do 128 bitów, lecz przede wszystkim radykalna optymalizacja procesu przetwarzania pakietów przez urządzenia pośredniczące (routery i przełączniki warstwy 3).

Nagłówek bazowy IPv6 ma stałą długość dokładnie 40 bajtów. Z nagłówka bazowego usunięto pola rzadko używane lub spowalniające trasowanie: usunięto sumę kontrolną nagłówka (Header Checksum), cedując kontrolę integralności na warstwę łącza danych L2 (CRC w ramce Ethernet) oraz warstwę transportową L4 (obowiązkowa suma kontrolna w UDP i TCP). Dzięki temu routery nie muszą przeliczać sumy kontrolnej nagłówka przy każdej zmianie pola Hop Limit (będącego odpowiednikiem pola TTL z IPv4), co radykalnie zwiększa przepustowość pakietową (PPS - Packets Per Second) sprzętowych układów ASIC.

W IPv6 całkowicie zabroniono fragmentacji pakietów na routerach pośrednich. Wszelka fragmentacja może być wykonana wyłącznie przez hosta źródłowego przy użyciu nagłówka rozszerzenia Fragment Header, po uprzednim ustaleniu maksymalnego rozmiaru pakietu na całej ścieżce za pomocą mechanizmu Path MTU Discovery (PMTUD, opisanego w RFC 8201). Minimalny rozmiar MTU dla IPv6 wynosi 1280 bajtów (podczas gdy dla IPv4 wynosi zaledwie 576 bajtów), co zapewnia efektywniejsze wykorzystanie pasma transmisyjnego.

Przejście globalnego Internetu z protokołu IPv4 na IPv6 nie mogło nastąpić metodą natychmiastowego przełączenia (tzw. flag day). Z tego powodu standard RFC 4213 zdefiniował mechanizm podwójnego stosu (Dual-Stack), który do dziś stanowi zalecaną przez IETF i najbezpieczniejszą operacyjnie strategię wdrożeniową dla sieci korporacyjnych, akademickich i operatorskich.

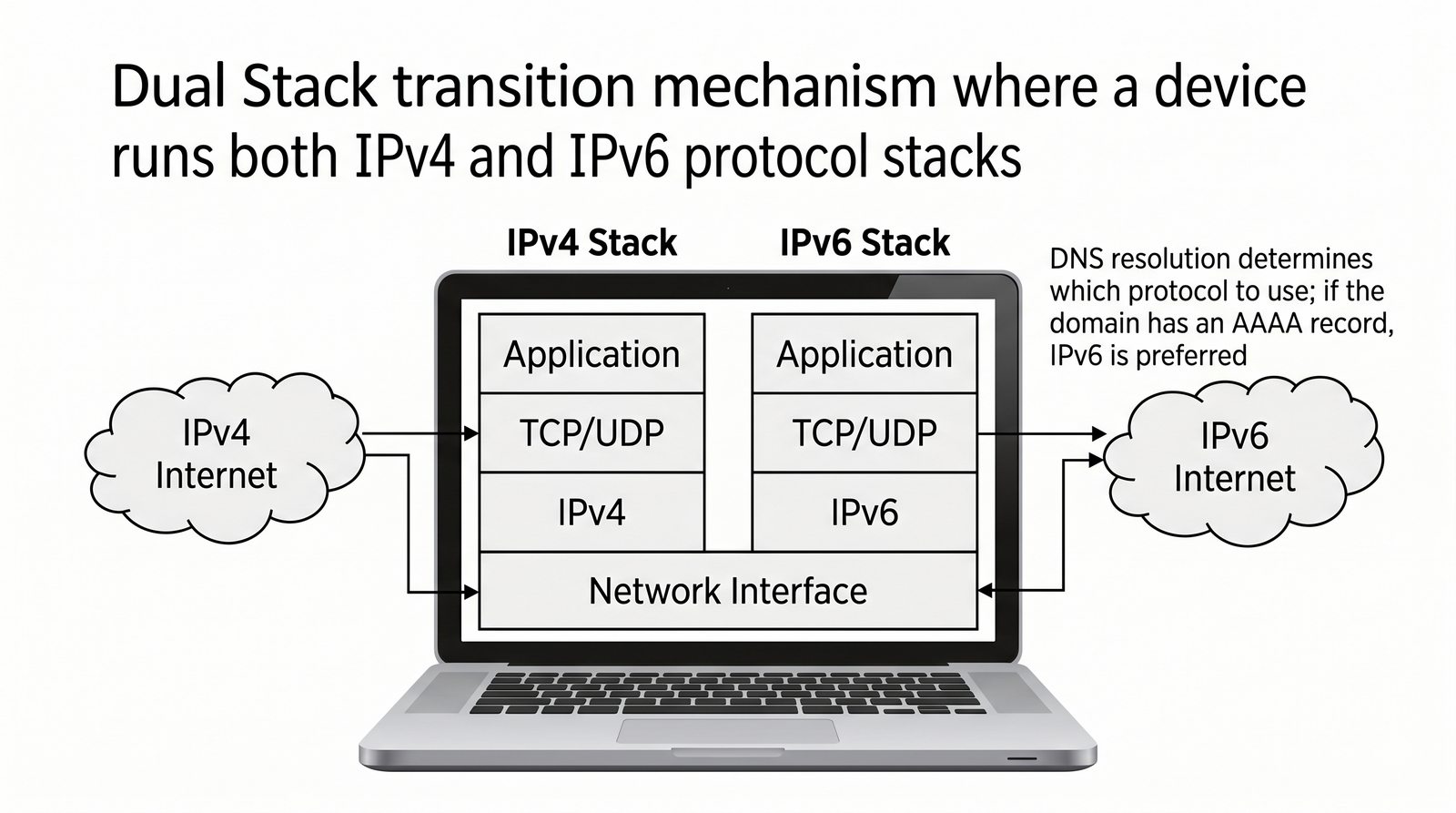

W środowisku Dual-Stack każdy interfejs routera, serwera oraz stacji roboczej posiada równolegle skonfigurowaną konfigurację IPv4 (adres, maska, brama) oraz IPv6 (GUA, Link-Local, brama domyślna). Oprogramowanie systemowe zarządza dwoma niezależnymi tablicami routingu oraz oddzielnymi strukturami sąsiadów (tablica ARP dla IPv4 oraz tablica sąsiadów NDP dla IPv6). Jeśli węzeł docelowy obsługuje oba protokoły, system operacyjny dokonuje wyboru za pośrednictwem zapytań DNS (pobierając równolegle rekord A dla IPv4 oraz rekord AAAA dla IPv6).

Aby wyeliminować opóźnienia w przypadku nieprawidłowo skonfigurowanych połączeń IPv6, nowoczesne przeglądarki i systemy operacyjne implementują algorytm Happy Eyeballs v2, opisany w RFC 8305. Mechanizm ten równolegle inicjuje sesje TCP dla IPv6 i IPv4 z minimalnym przesunięciem czasowym (zazwyczaj 50-250 ms na korzyść IPv6). Połączenie, które zestawi się szybciej, zostaje wybrane do obsługi ruchu, co gwarantuje użytkownikowi maksymalną responsywność bez zawieszania aplikacji.

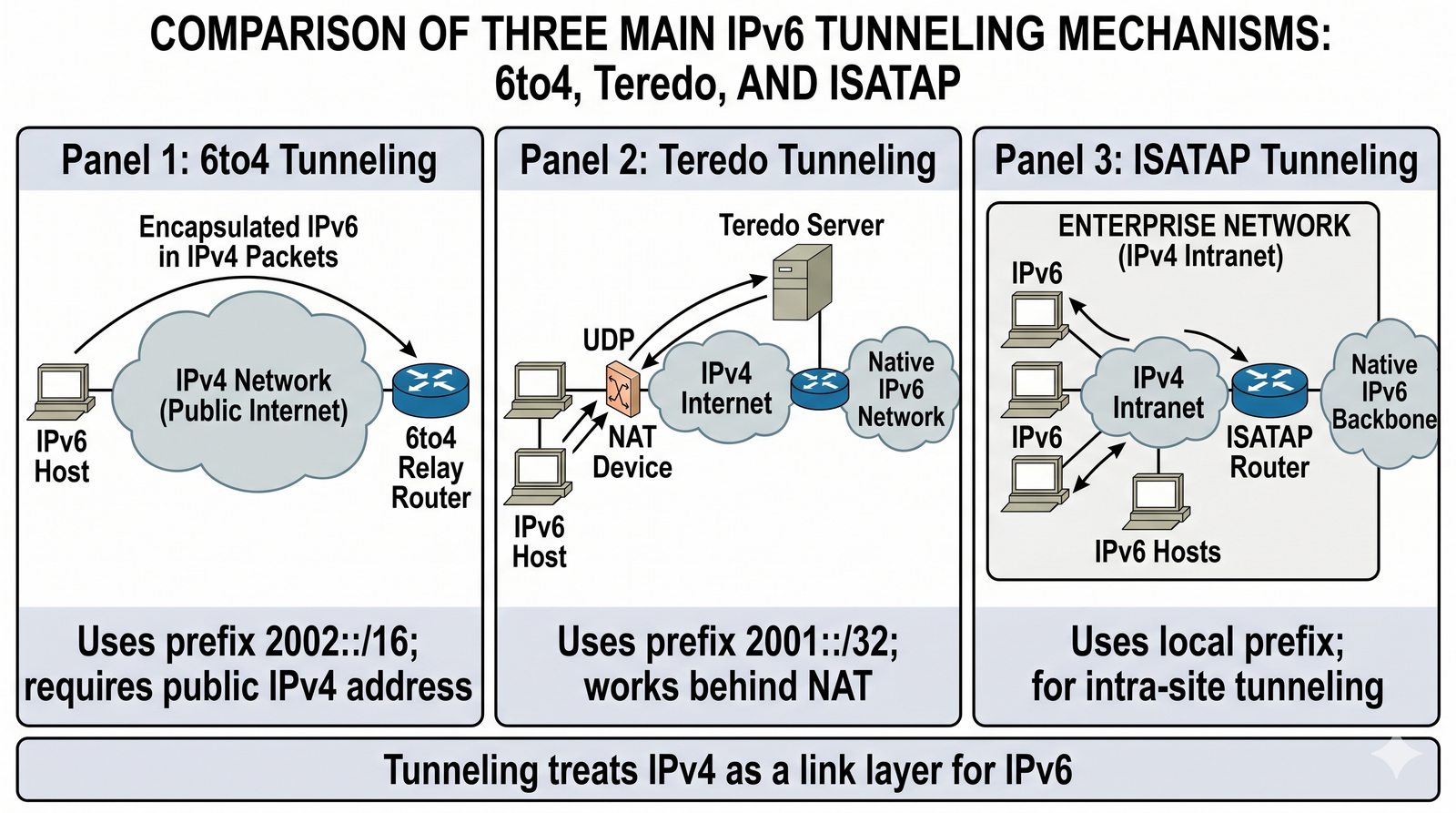

Tunelowanie stanowi drugą fundamentalną kategorię mechanizmów przejściowych określonych w RFC 4213. Stosuje się je w sytuacjach, gdy odizolowane wyspy lub oddziały sieci obsługujące natywny protokół IPv6 muszą komunikować się ze sobą poprzez infrastrukturę tranzytową (np. sieć szkieletową WAN lub Internet), która w danej chwili wspiera wyłącznie routing protokołu IPv4.

W procesie tunelowania router wejściowy (Incap Endpoint) traktuje cały pakiet IPv6 jako dane użytkownika i dołącza do niego zewnętrzny nagłówek IPv4 z protokołem numer 41 (IPv6 encapsulation). Router wyjściowy (Decap Endpoint) zdejmuje nagłówek IPv4 i przekazuje natywny pakiet IPv6 do lokalnej podsieci docelowej. W historii rozwoju sieci wyodrębniło się kilka wariantów tunelowania: 1. Tunele statyczne z ręczną konfiguracją (Manual IPv6-over-IPv4): proste, stabilne tunele punkt-punkt o stałych adresach publicznych IPv4 na obu końcach. 2. 6to4 (RFC 3056): mechanizm automatyczny wykorzystujący specjalną pulę prefiksu 2002::/16, w której kolejne 32 bity kodują publiczny adres IPv4 routera brzegowego (przeniesiony do statusu historycznego w RFC 7526). 3. Teredo (RFC 4380): tunelowanie IPv6 w pakietach UDP (port 3544), umożliwiające pokonywanie zapór sieciowych i translatorów NAT dla pojedynczych stacji końcowych. 4. ISATAP (RFC 5214): mechanizm łączenia węzłów wewnątrz sieci korporacyjnych LAN.

Współcześnie tunele automatyczne uznawane są za rozwiązania przestarzałe ze względu na problemy z asymetrią routingu i bezpieczeństwem. W nowoczesnych sieciach operatorskich stosuje się mechanizmy takie jak MAP-E (RFC 7597) lub 6rd (RFC 5969).

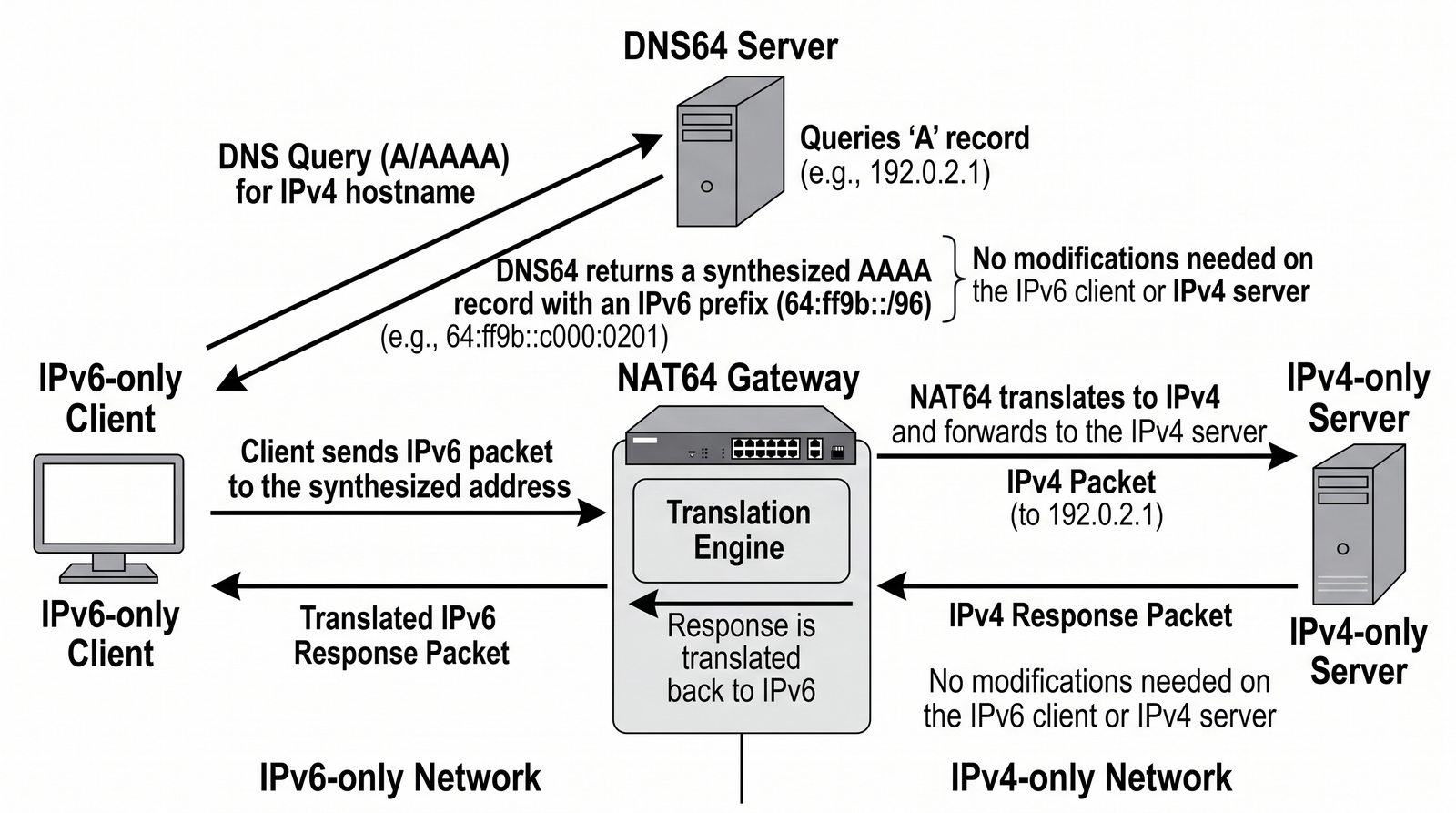

W zaawansowanych fazach migracji, szczególnie w sieciach komórkowych 4G/5G oraz nowoczesnych centrach danych (Hyperscale Data Centers), standardem staje się budowa sieci opartej wyłącznie na protokole IPv6 (IPv6-only). Pozwala to wyeliminować podwójne tablice routingu i zbędne koszty administracyjne. Jednak stacje w sieci IPv6-only muszą zachować możliwość łączenia się z zasobami w globalnym Internecie, które wciąż posiadają wyłącznie adresację IPv4. Do tego celu służy mechanizm NAT64, zdefiniowany w standardzie RFC 6146.

Architektura rozwiązania opiera się na ścisłej kooperacji dwóch komponentów: 1. DNS64 (RFC 6147): gdy klient IPv6 odpytuje serwer DNS o adres witryny, która posiada wyłącznie rekord A (IPv4), serwer DNS64 przechwytuje odpowiedź, syntetyzuje sztuczny rekord AAAA (IPv6) poprzez wstrzyknięcie 32-bitowego adresu IPv4 w zarezerwowany prefiks NAT64 (np. Well-Known Prefix 64:ff9b::/96 zgodnie z RFC 6052) i zwraca go klientowi. 2. Brama NAT64 (RFC 6146): klient IPv6 wysyła pakiety na zsyntetyzowany adres IPv6. Brama NAT64 dokonuje translacji nagłówka IPv6 na IPv4, modyfikuje porty transportowe TCP/UDP (Stateful NAT64) i wysyła pakiet IPv4 do docelowego serwera w Internecie. Ruch powrotny podlega odwrotnej translacji.

Dla aplikacji stacyjnych, które posiadają wbudowane na sztywno adresy IPv4 (hardcoded IP addresses) i nie korzystają z DNS, opracowano mechanizm 464XLAT (RFC 6877), stosowany powszechnie w systemach Android i iOS, w którym translator CLAT na telefonie zamienia wywołania IPv4 na pakiety IPv6 kierowane do bramy PLAT (NAT64).

Efektywne zarządzanie siecią IPv6 wymaga od inżyniera biegłości w posługiwaniu się narzędziami systemowymi oraz aplikacjami analizy ruchu. W środowiskach systemów Linux pakiet iproute2 stanowi współczesny standard administracyjny, całkowicie zastępując przestarzałe polecenia ifconfig i route. Do najważniejszych podpoleceń należą: ip -6 addr show (wyświetlenie adresów interfejsów), ip -6 route show (inspekcja tablicy routingu IPv6) oraz ip -6 neigh show (wyświetlenie tablicy sąsiadów protokołu NDP, będącej odpowiednikiem arp -a).

W systemach Microsoft Windows zarządzanie stosem realizowane jest z poziomu wiersza poleceń poprzez ipconfig /all, route print -6, netsh interface ipv6 show neighbors lub w nowszych edycjach za pośrednictwem modułu PowerShell (polecenia Get-NetIPAddress -AddressFamily IPv6, Get-NetNeighbor -AddressFamily IPv6). Do podstawowych testów osiągalności warstwy sieciowej służy polecenie ping -6 (lub ping6 w starszych dystrybucjach Linux) oraz traceroute -6 (w Windows: tracert -6).

W analizie niskopoziomowej nieodzowne są narzędzia inspekcji pakietowej, takie jak tcpdump oraz analizator graficzny Wireshark. Kluczowe filtry wyświetlania w Wiresharku obejmują: ipv6 (wszystkie pakiety IPv6), icmpv6 (komunikaty diagnostyczne i sterujące) oraz filtry specyficznych komunikatów NDP: icmpv6.type == 133 (Router Solicitation), icmpv6.type == 134 (Router Advertisement), icmpv6.type == 135 (Neighbor Solicitation) oraz icmpv6.type == 136 (Neighbor Advertisement).

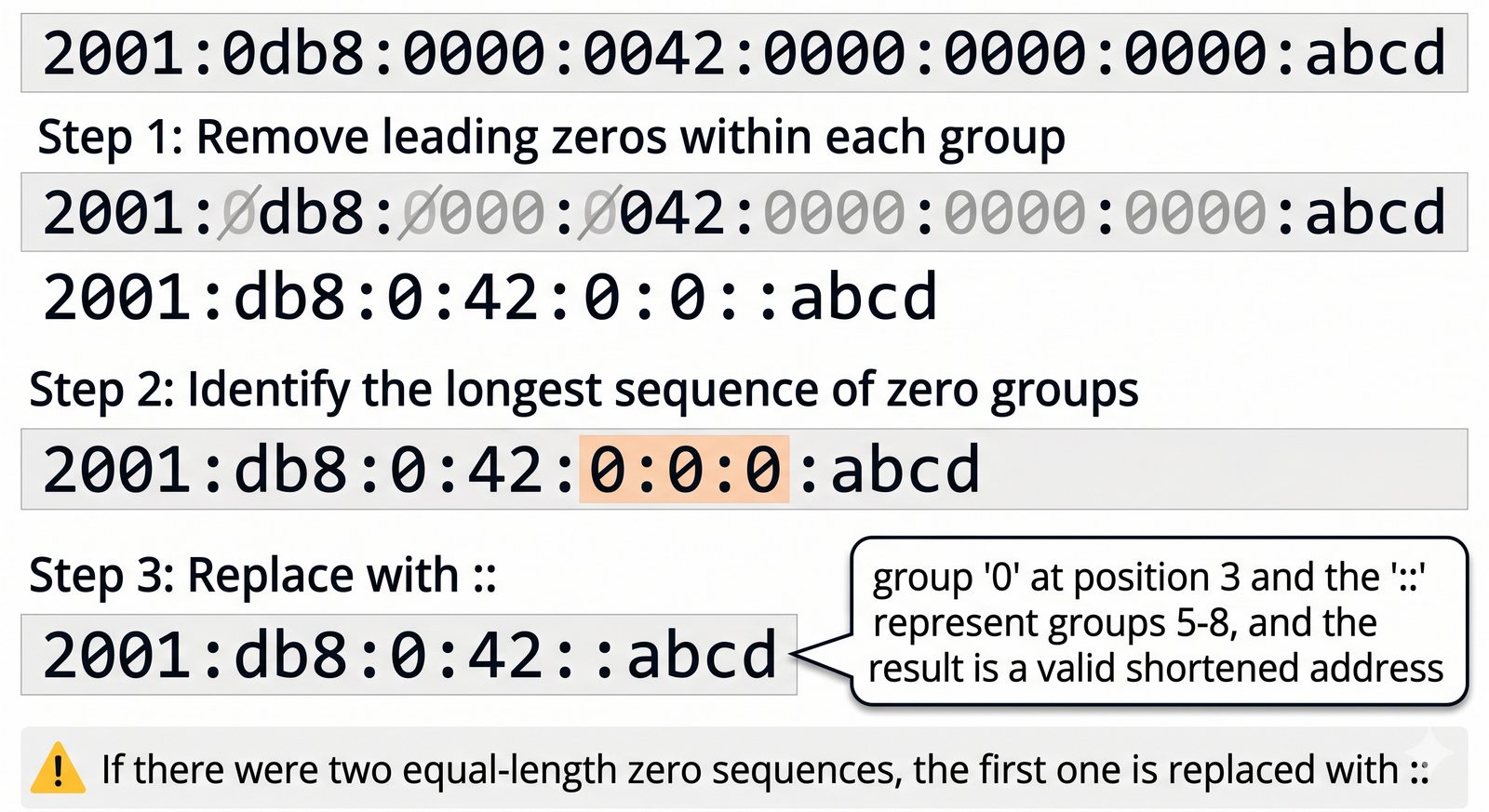

Aby w pełni zrozumieć praktyczne zastosowanie zasad normalizacji adresacji IPv6, przeanalizujmy szczegółowy przykład inżynieryjnej procedury skracania adresu krok po kroku. Rozważmy pełny adres 128-bitowy zapisany w postaci nieskompresowanej: 2001:0db8:0000:0000:0008:0800:200c:417a. Zgodnie z wytycznymi standardu internetowego RFC 5952, procedura przebiega w następujących fazach:

Krok 1: Usunięcie zer wiodących (Leading Zeros). W każdym z ośmiu 16-bitowych hekstetów eliminujemy wszystkie zera występujące na początku bloku, pamiętając, że blok składający się wyłącznie z zer pozostawia pojedynczą cyfrę 0: - 2001 -> 2001 - 0db8 -> db8 - 0000 -> 0 - 0000 -> 0 - 0008 -> 8 - 0800 -> 800 (uwaga: zera na końcu bloku muszą pozostać nienaruszone, gdyż reprezentują wyższe pozycje bitowe!) - 200c -> 200c - 417a -> 417a Postać pośrednia po kroku pierwszym przyjmuje zapis: 2001:db8:0:0:8:800:200c:417a.

Krok 2: Kompresja ciągów zerowych (Zero Compression). Lokalizujemy ciąg sąsiadujących bloków zerowych. W naszym przykładzie występują dwa kolejne hekstety zerowe (0:0). Zastępujemy je pojedynczym symbolem podwójnego dwukropka ::. Ostateczna kanoniczna postać adresu przyjmuje zapis: 2001:db8::8:800:200c:417a.

Zwróćmy uwagę na hekstet szósty: 0800 skrócono do 800. Częstym błędem popełnianym przez początkujących administratorów jest błędne skracanie tego hekstetu do postaci 8, co zmieniłoby wartość szesnastkową z 0x0800 (w systemie dziesiętnym 2048) na 0x0008 (w systemie dziesiętnym 8), całkowicie fałszując adres docelowy. Precyzja w rozróżnianiu zer wiodących od zer znaczących jest fundamentem poprawnej konfiguracji sieci.

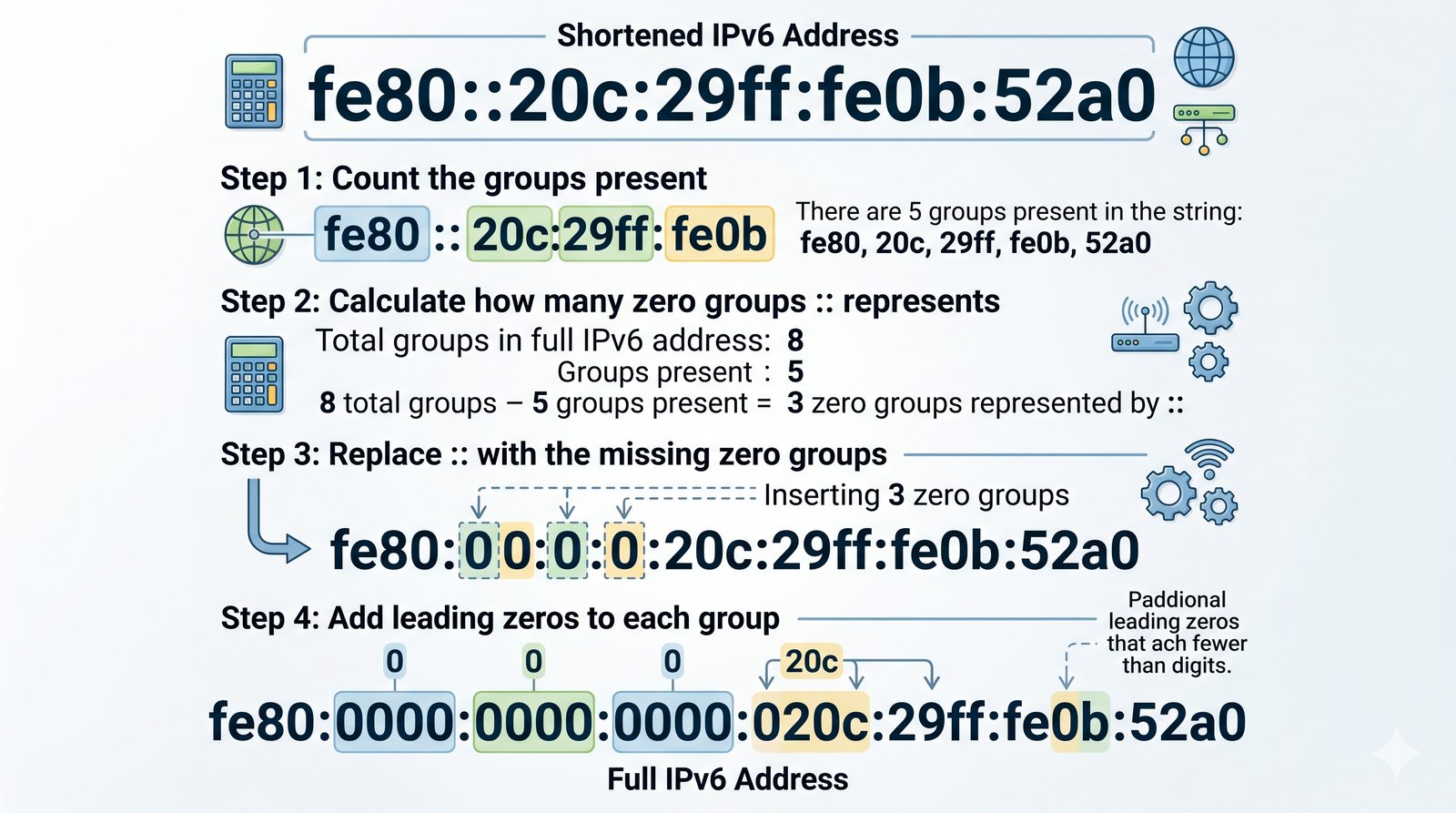

Rozwijanie skróconego adresu IPv6 do pełnej 128-bitowej postaci kanonicznej jest fundamentalną umiejętnością inżynierską, niezbędną m.in. podczas konfigurowania masek odwrotnych w strefach reverse DNS (domena ip6.arpa), analizy surowych zrzutów binarnych w analizatorach protokołów czy wprowadzania dokładnych reguł w systemach IDS/IPS. Procedura ta stanowi ścisłe odwrócenie reguł kompresji opisanych w RFC 5952.

Rozważmy przykładowy skrócony adres: 2001:db8:1::ab. Odtwarzanie pełnej formy przebiega w trzech precyzyjnych etapach: 1. Zliczenie jawnych hekstetów: w analizowanym adresie po lewej stronie symbolu :: znajdują się 3 bloki (2001, db8, 1), natomiast po prawej stronie znajduje się 1 blok (ab). Łącznie zdefiniowane są 3 + 1 = 4 hekstety. 2. Rozwinięcie podwójnego dwukropka: pełny adres IPv6 musi zawierać dokładnie 8 hekstetów (8 × 16 = 128 bitów). Wynika z tego, że symbol :: zastępuje dokładnie 8 - 4 = 4 kolejne bloki zerowe. Zastępujemy symbol :: ciągiem :0000:0000:0000:0000:. 3. Dopełnienie zerami wiodącymi: każdy z bloków uzupełniamy z lewej strony zerami do pełnych 4 cyfr szesnastkowych: db8 -> 0db8, 1 -> 0001, ab -> 00ab.

W rezultacie uzyskujemy pełną, bezwzględną postać 128-bitową: 2001:0db8:0001:0000:0000:0000:0000:00ab. Taka reprezentacja pozwala precyzyjnie wyznaczyć każdy pojedynczy bit adresu i jest bezpośrednio przetwarzana przez wewnętrzne struktury jądra systemu operacyjnego.

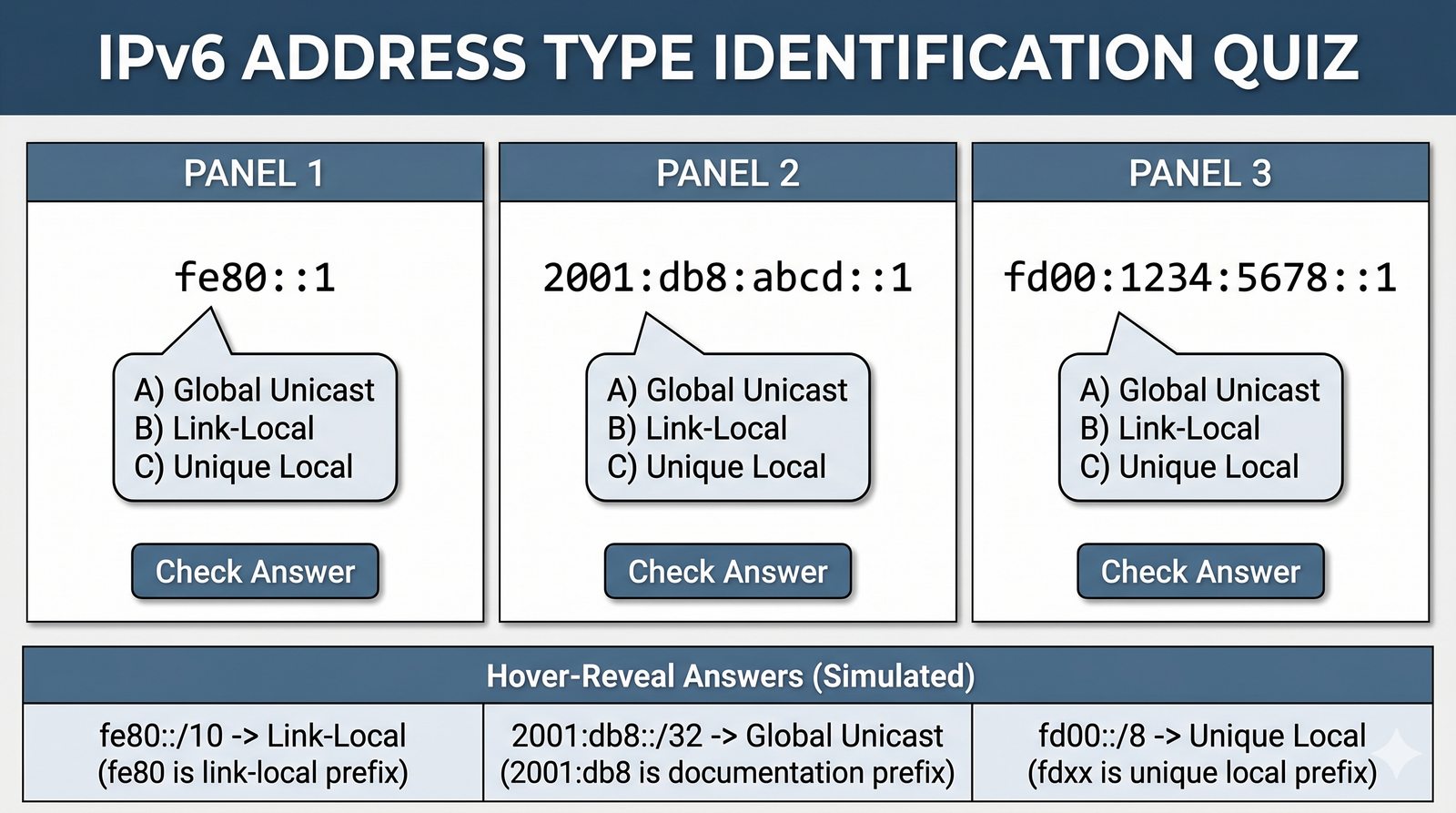

Szybka i bezbłędna identyfikacja typu adresu IPv6 na podstawie początkowego hekstetu jest kluczowym elementem diagnostyki sieciowej. Zgodnie z architekturą adresacji RFC 4291, każdy typ adresu posiada unikalny, zarezerwowany prefiks binarny, który jednoznacznie wyznacza jego zasięg (scope) i właściwości routingu.

Przeanalizujmy zestawienie najczęściej spotykanych prefiksów na przykładach inżynieryjnych: - 2001:db8:acad:1::50: prefiks 2001 mieści się w zakresie 2000::/3 (od 2000:: do 3fff:ffff:...), co jednoznacznie klasyfikuje go jako Global Unicast Address (GUA) trasowalny w publicznym Internecie. - fe80::1a2b:3c4d:5e6f:7081: prefiks fe80 mieści się w zakresie fe80::/10, co oznacza obowiązkowy adres Link-Local (LLA) o zasięgu ograniczonym wyłącznie do pojedynczego segmentu łącza L2. - fd12:3456:789a:1::1: prefiks fd mieści się w bloku fc00::/7 z ustawionym bitem L=1 (fd00::/8), co klasyfikuje go jako prywatny adres Unique Local Address (ULA) wg RFC 4193. - ff02::1 oraz ff02::2: prefiks ff wskazuje na adres Multicast (zakres ff00::/8), gdzie cyfra 2 w drugim bajcie definiuje zasięg łącza (Link-Local scope), adresując odpowiednio wszystkie węzły lub wszystkie routery w segmencie. - ::1: po rozwinięciu 0000:...:0001, czyli adres pętli zwrotnej Loopback.

Błędne zaklasyfikowanie adresu, np. próba routowania pakietów z adresem źródłowym Link-Local do bramy internetowej, skutkuje natychmiastowym odrzuceniem pakietu przez router z wygenerowaniem komunikatu ICMPv6 Destination Unreachable.

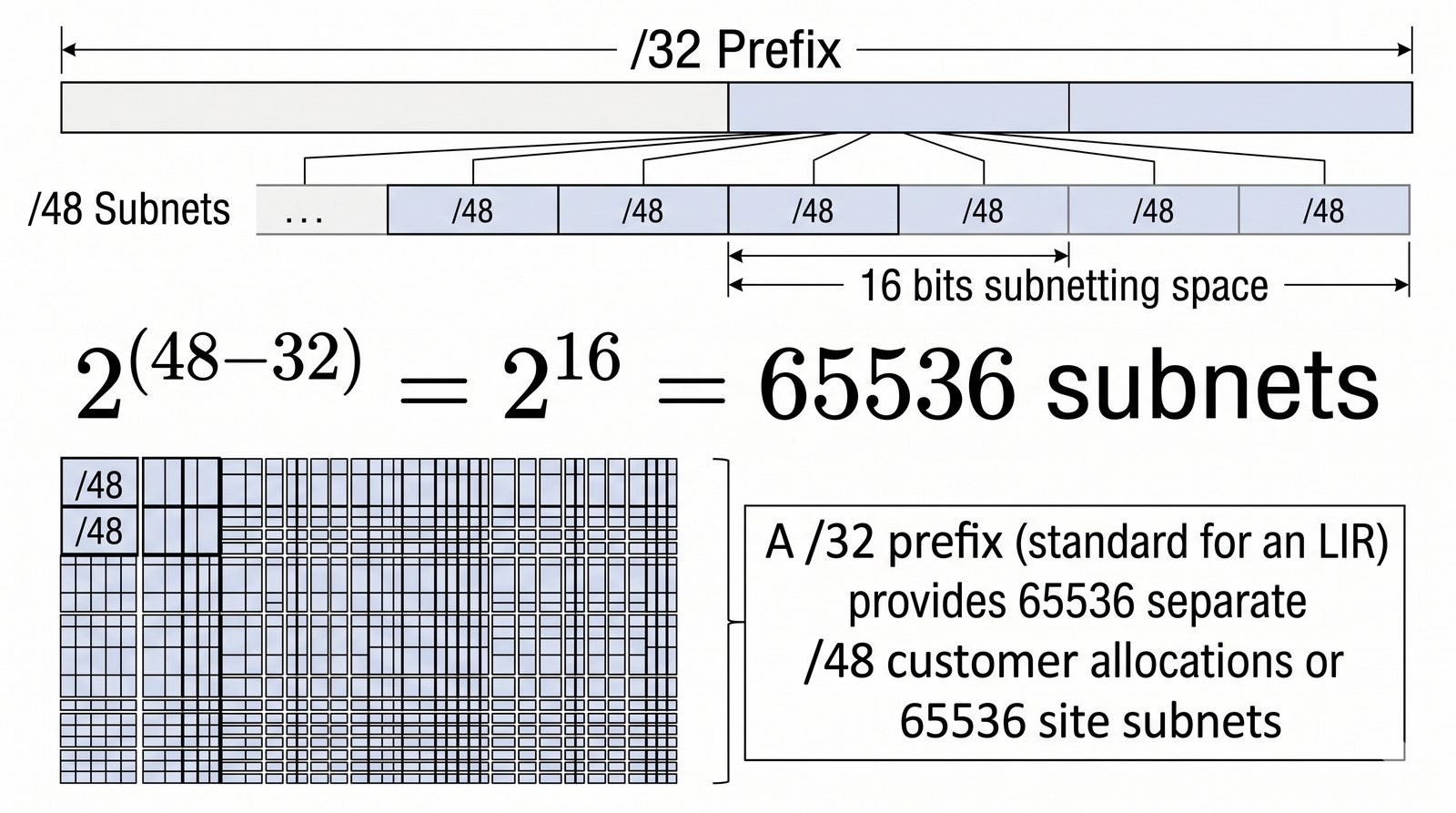

Jednym z najbardziej spektakularnych aspektów protokołu IPv6 jest gigantyczna skala dostępnej przestrzeni adresowej. Standardowe rekomendacje architektoniczne organizacji RIR (np. RIPE NCC, ARIN) oraz wytyczne RFC 6177 zalecają przydzielanie przedsiębiorstwom, kampusom uniwersyteckim oraz instytucjom bloku adresowego o długości prefiksu /48.

Przeanalizujmy matematyczny rozkład bitów w takim przydziale: - Całkowita długość adresu IPv6 wynosi 128 bitów. - Prefiks globalny otrzymany od operatora (Global Routing Prefix) zajmuje pierwsze 48 bitów. - Zgodnie ze standardem RFC 4291 każda podsieć lokalna LAN musi posiadać prefiks /64, co oznacza, że identyfikator interfejsu (Interface ID) zajmuje ostatnie 64 bity. - Pomiędzy bitem 48 a bitem 64 pozostaje dokładnie 64 - 48 = 16 bitów przeznaczonych na identyfikator podsieci (Subnet ID).

Liczba możliwych do utworzenia podsieci wynosi 2¹⁶ = 65 536 niezależnych segmentów sieci LAN. W każdej pojedynczej podsieci /64 przestrzeń adresowa wynosi 2⁶⁴ = 18 446 744 073 709 551 616 (ponad 18 trylionów) unikalnych adresów hostów. Całkowita liczba pojedynczych adresów w bloku /48 wynosi 2⁸⁰ (w przybliżeniu 1,2 × 10²⁴ adresów), co wielokrotnie przekracza całą 32-bitową przestrzeń adresową protokołu IPv4 dla całego globu ziemskiego.

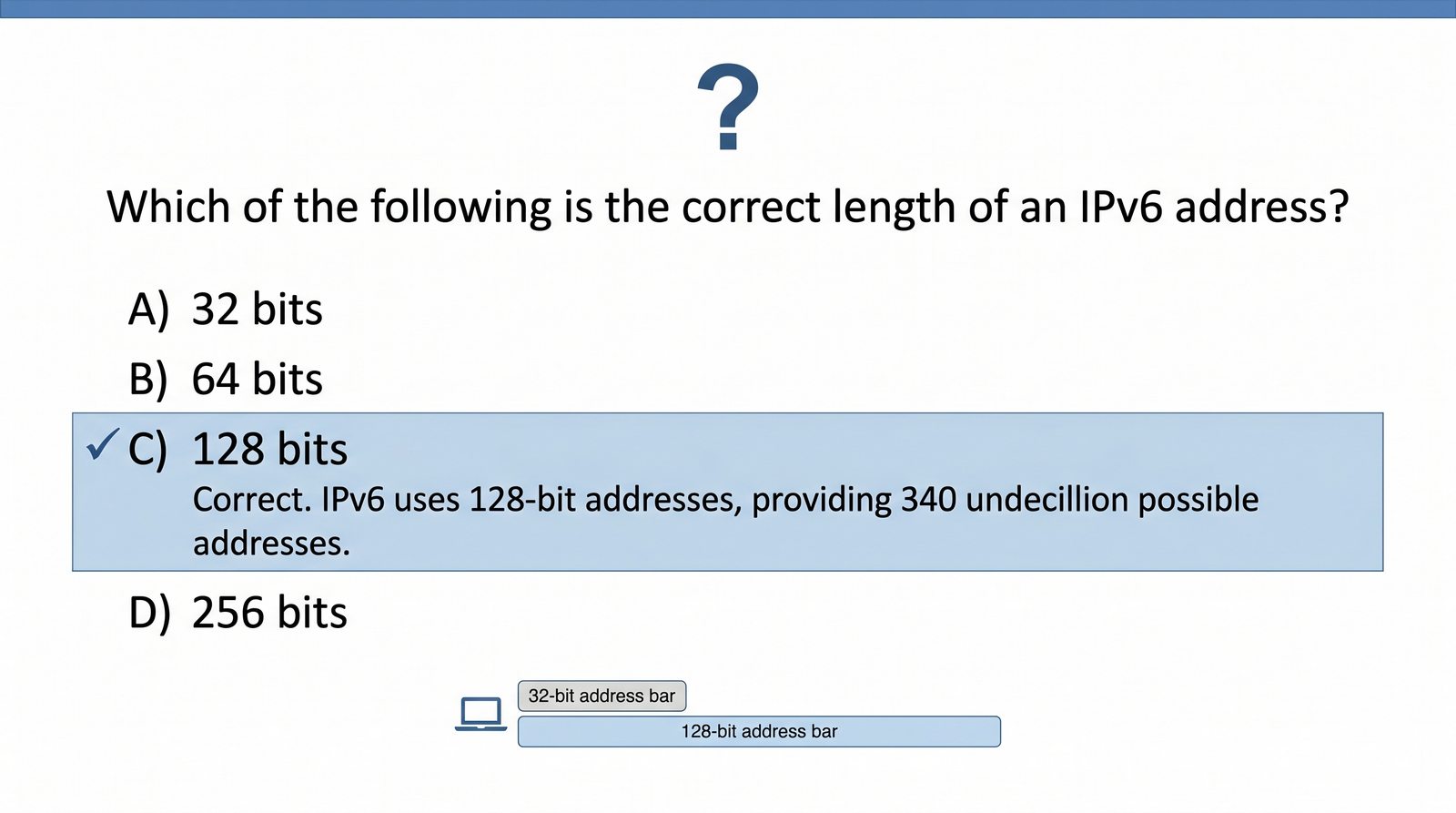

Zagadnienie długości adresu IPv6 jest fundamentem całej architektury protokołu nowej generacji. Prawidłowa odpowiedź na pytanie testowe brzmi bezwzględnie: 128 bitów. Wszelkie odpowiedzi alternatywne, sugerujące wartości 32 bity (długość adresu IPv4 wg RFC 791), 48 bitów (fizyczny adres MAC standardów IEEE 802) czy 64 bity (długość samego identyfikatora interfejsu Interface ID), reprezentują zupełnie inne warstwy lub fragmenty modelu sieciowego.

Warto przeanalizować konsekwencje inżynieryjne wyboru formatu 128-bitowego. Podczas prac projektowych prowadzonych przez grupę roboczą IPng (IP Next Generation) w ramach IETF w latach 90. rozważano koncepcje adresów o zmiennej długości (propozycje bazujące na protokole CLNP z modelu ISO/OSI) oraz warianty 64-bitowe. Wybór stałej długości 128 bitów, skodyfikowany ostatecznie w standardzie internetowym RFC 8200, podyktowany był dążeniem do maksymalnej optymalizacji sprzętowego przetwarzania pakietów w krzemowych układach ASIC i matrycach TCAM routerów szkieletowych.

Dzięki stałej długości adresu procesory sieciowe mogą przetwarzać pola adresu źródłowego i docelowego w stałych cyklach zegarowych z wyrównaniem do granic 64-bitowych rejestrów pamięci operacyjnej, co zapobiega fragmentacji struktur danych i umożliwia obsługę ruchu z prędkościami rzędu setek terabitów na sekundę (Tbps). Przestrzeń 128-bitowa udostępnia 2¹²⁸ kombinacji (około 3,4 × 10³⁸ adresów), co rozwiązuje problem adresacji w skali przekraczającej przewidywalne potrzeby ludzkości na wiele stuleci.

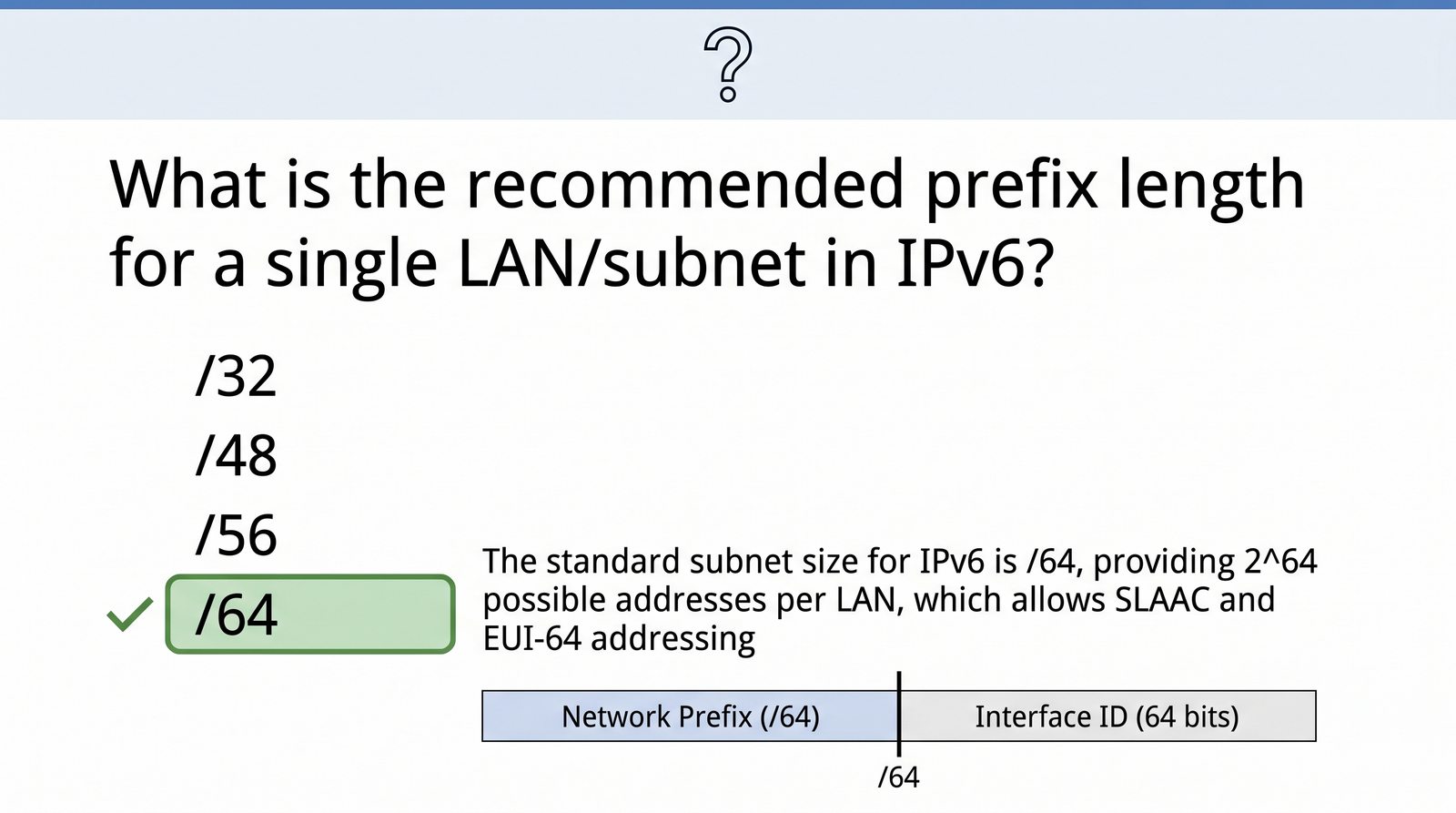

Prawidłową odpowiedzią na pytanie o standardowy prefiks podsieci LAN w architekturze IPv6 jest bezdyskusyjnie /64. Wszelkie próby tworzenia podsieci o maskach dłuższych (np. /80, /96 czy /112) w segmentach, w których pracują urządzenia końcowe użytkowników, stanowią kardynalny błąd projektowy naruszający elementarne standardy architektoniczne IETF.

Konieczność bezwzględnego stosowania prefiksu /64 wynika bezpośrednio ze specyfikacji bezstanowej autokonfiguracji SLAAC, opisanej w RFC 4862. Algorytm SLAAC twardo zakłada, że identyfikator interfejsu (Interface ID) ma dokładnie 64 bity długości. Jeśli router rozgłosi w komunikacie ICMPv6 Router Advertisement prefiks o innej długości (np. /80), stacje robocze zgodne ze standardem odrzucą taką informację i nie wygenerują globalnego adresu SLAAC, co całkowicie pozbawi hosta łączności sieciowej.

Kwestię tę poddano wnikliwej analizie w dokumencie RFC 7421 („Analysis of the 64-bit Boundary in IPv6 Addressing”). W dokumencie tym IETF jednoznacznie potwierdziło, że 64-bitowa granica podziału adresu jest nierozerwalnie związana nie tylko ze SLAAC, lecz również z mechanizmami Mobile IPv6, architekturą bezpieczeństwa SEND (Secure Neighbor Discovery) oraz sprzętowymi filtrami przełączników warstwy dostępowej. Jedyny usankcjonowany wyjątek od reguły /64 stanowią łącza punkt-punkt łączące wyłącznie dwa routery, gdzie zgodnie z RFC 6164 dopuszcza się stosowanie prefiksu /127.

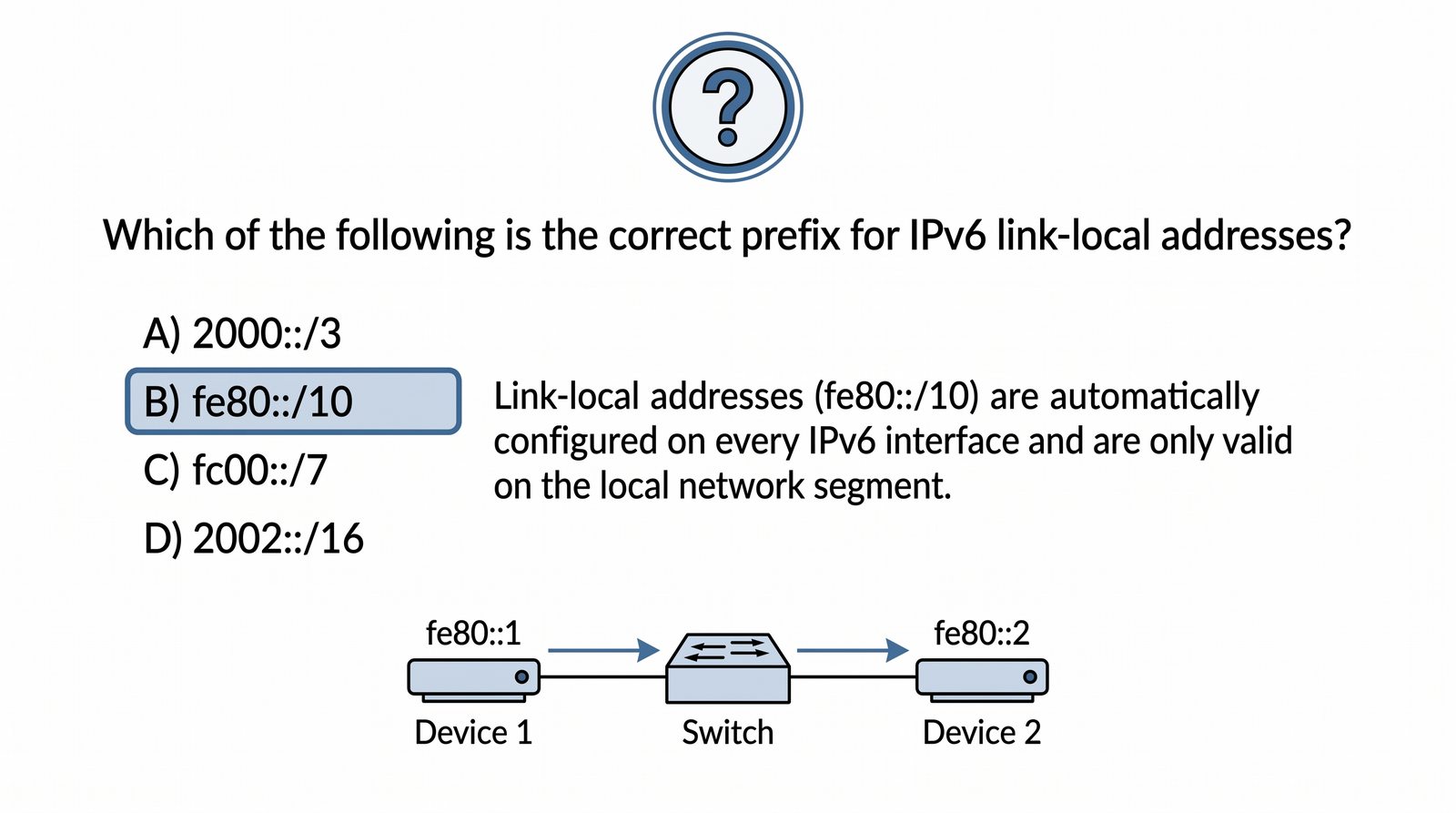

Poprawna odpowiedź precyzuje, że adresy Link-Local posiadają zarezerwowany prefiks fe80::/10 (w standardowej praktyce inżynieryjnej implementowany jako fe80::/64) i służą do komunikacji wyłącznie w obrębie danego łącza fizycznego lub wirtualnego (warstwa 2). Adresy te pod żadnym pozorem nie są i nie mogą być przekazywane poza lokalny segment sieci przez jakiekolwiek routery.

Zrozumienie natury adresu Link-Local pozwala uniknąć powszechnych nieporozumień konfiguracyjnych. Błędne twierdzenia, jakoby adres Link-Local służył do komunikacji z globalnym Internetem lub zastępował prywatne adresy IPv4 w routingu korporacyjnym, wynikają z mylenia go z zakresem Unique Local (ULA, RFC 4193). Zgodnie z architekturą adresacji RFC 4291 router otrzymujący pakiet, w którym adres źródłowy lub docelowy należy do puli Link-Local, ma bezwzględny obowiązek natychmiastowego odrzucenia pakietu (drop without forwarding).

Warto zapamiętać kluczową rolę operacyjną LLA: to właśnie adres Link-Local routera staje się adresem domyślnej bramy sieciowej (Default Gateway) dla wszystkich stacji roboczych odbierających ramki ICMPv6 Router Advertisement. Rozwiązanie to niesie ogromną korzyść architektoniczną: ewentualna zmiana dostawcy Internetu i przenumerowanie globalnego prefiksu publicznego (ISP Renumbering wg RFC 4192) nie wymaga jakiejkolwiek zmiany adresu bramy domyślnej na stacjach końcowych, co diametralnie upraszcza utrzymanie ciągłości pracy sieci.

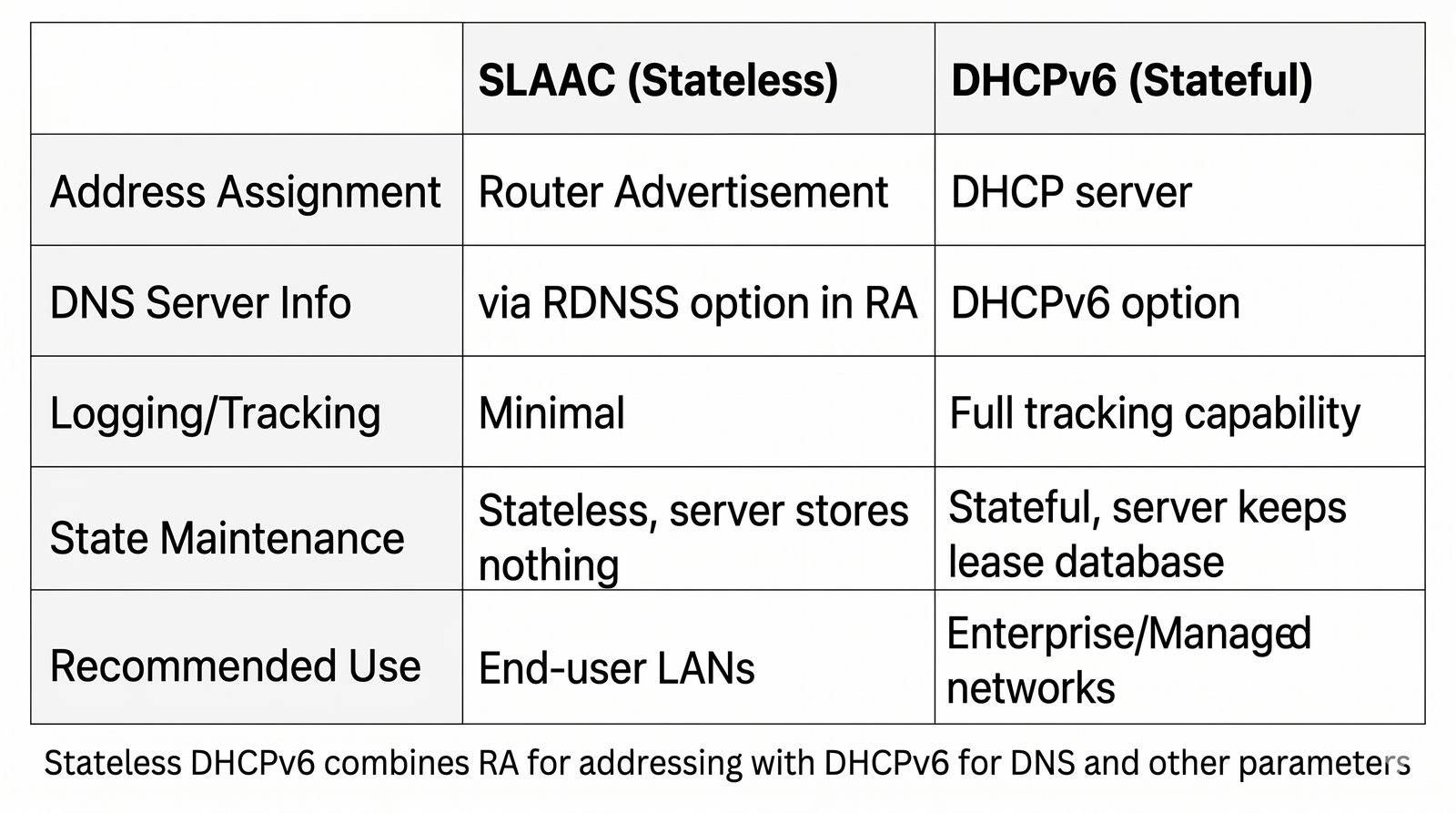

Kluczową różnicą podlegającą weryfikacji w pytaniu kontrolnym jest zarządzanie stanem dzierżawy oraz rola centralnego serwera przydziału adresów. W mechanizmie SLAAC, opisanym w RFC 4862, stacja robocza konfiguruje się w sposób całkowicie autonomiczny: odbiera z lokalnego routera prefiks sieciowy w ramce ICMPv6 Router Advertisement i samodzielnie tworzy swój Interface ID, nie rejestrując żadnego wpisu w centralnej bazie danych.

Z kolei w stanowym DHCPv6 (Stateful DHCPv6, zdefiniowanym w standardzie RFC 8415), centralny serwer DHCPv6 przydziela konkretny adres IPv6 z zadeklarowanej puli adresowej, monitoruje czas ważności dzierżawy (Lease Time) oraz rejestruje stan przypisania adresu do identyfikatora DUID (DHCP Unique Identifier) stacji klienckiej. Istnieje również tryb bezstanowy (Stateless DHCPv6), w którym stacja generuje adres ze SLAAC, a z serwera DHCPv6 pobiera wyłącznie dodatkowe parametry, takie jak lista serwerów DNS czy domen przeszukiwania.

O tym, który tryb autokonfiguracji zostanie aktywowany na stacji końcowej, decyduje stan flag w nagłówku komunikatu Router Advertisement wysyłanego przez lokalny router: flaga M (Managed) wymusza Stateful DHCPv6, natomiast flaga O (Other) steruje pobieraniem parametrów ze Stateless DHCPv6. Zrozumienie współzależności między SLAAC a DHCPv6 pozwala inżynierom projektować elastyczne środowiska adresowe dostosowane do polityk bezpieczeństwa organizacji.

Prawidłowa odpowiedź wskazuje, że protokół NDP (Neighbor Discovery Protocol), zdefiniowany w standardzie RFC 4861, stanowi nowoczesny, zintegrowany zamiennik dla przestarzałego protokołu ARP (RFC 826), mechanizmu ICMP Router Discovery (RFC 1256) oraz komunikatów ICMP Redirect z architektury IPv4.

Błędne opcje sugerują często, że NDP zastępuje protokoły routingu dynamicznego (takie jak OSPF czy BGP) lub protokoły warstwy transportowej (TCP/UDP). NDP operuje wyłącznie w warstwie łącza lokalnego (Link-Local Scope) w obrębie pojedynczej domeny warstwy 2. Protokół ten opiera swoje działanie na pięciu wyspecjalizowanych typach komunikatów ICMPv6: Router Solicitation (RS, typ 133), Router Advertisement (RA, typ 134), Neighbor Solicitation (NS, typ 135), Neighbor Advertisement (NA, typ 136) oraz Redirect (typ 137).

Najistotniejszą innowacją NDP w stosunku do IPv4 ARP jest całkowita rezygnacja z nieefektywnego rozgłoszenia broadcast na rzecz zapytań wysyłanych na adresy multicast węzła zapytywanego (Solicited-Node Multicast). Dzięki temu zapytania o fizyczny adres MAC są przetwarzane wyłącznie przez stacje o identycznych końcowych 24 bitach adresu IPv6, co drastycznie odciąża procesory pozostałych hostów w sieci, zabezpiecza łącze przed burzami rozgłoszeniowymi oraz eliminuje podatność na klasyczny podsłuch ARP Spoofing.

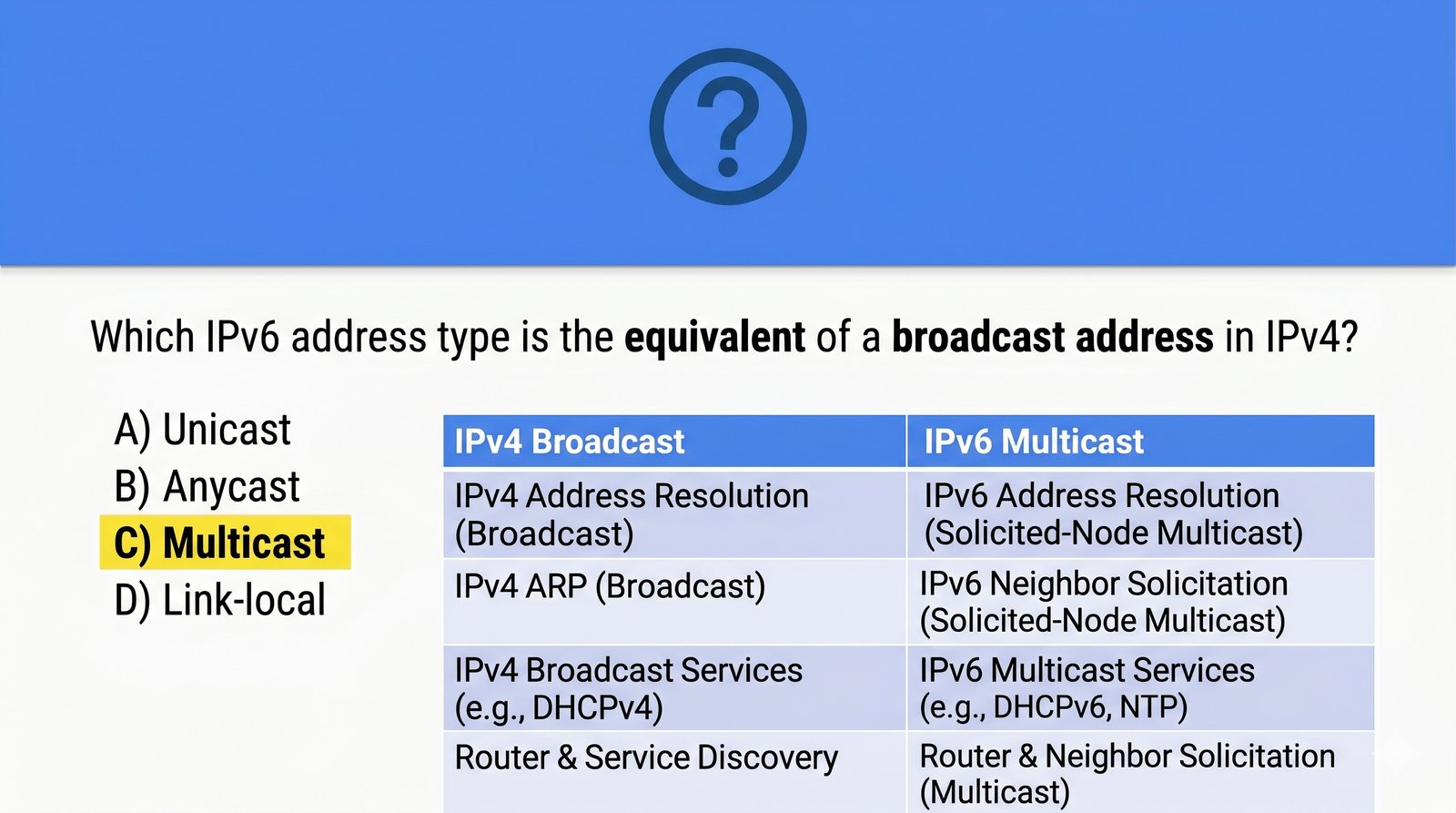

Poprawna odpowiedź brzmi: w architekturze protokołu IPv6 występują wyłącznie trzy typy adresów: Unicast, Multicast oraz Anycast. Uwzględnienie broadcastu w zbiorze poprawnych odpowiedzi stanowi kardynalny błąd merytoryczny, gdyż całkowita eliminacja rozgłoszeń ogólnych stanowi jeden z najważniejszych filarów nowoczesnego projektu sieci skodyfikowanego w RFC 4291.

Przypomnijmy formalne definicje poszczególnych modeli transmisji: - Unicast: transmisja punkt-punkt identyfikująca dokładnie jeden interfejs sieciowy. Pakiet trafia wyłącznie do wskazanego odbiorcy. - Multicast: transmisja punkt-wielopunkt kierowana do wyselekcjonowanej grupy stacji, które wyraziły chęć odbioru poprzez dołączenie do grupy w protokole MLD (RFC 3810). - Anycast: transmisja punkt-do-najbliższego, w której pakiet kierowany jest przez tablicę routingu do jednego, topologicznie najbliższego węzła spośród grupy urządzeń współdzielących ten sam adres unicast.

Każda operacja sieciowa, która w protokole IPv4 wymagała nieefektywnego broadcastu (np. zapytania ARP o adres MAC, poszukiwanie serwera konfiguracji DHCP czy odnajdywanie routerów), w protokole IPv6 realizowana jest za pośrednictwem dedykowanych grup multicast. Dzięki temu pakiety są precyzyjnie filtrowane przez przełączniki warstwy 2 wyposażone w funkcję MLD Snooping, co chroni medium transmisyjne przed degradacją pasma.

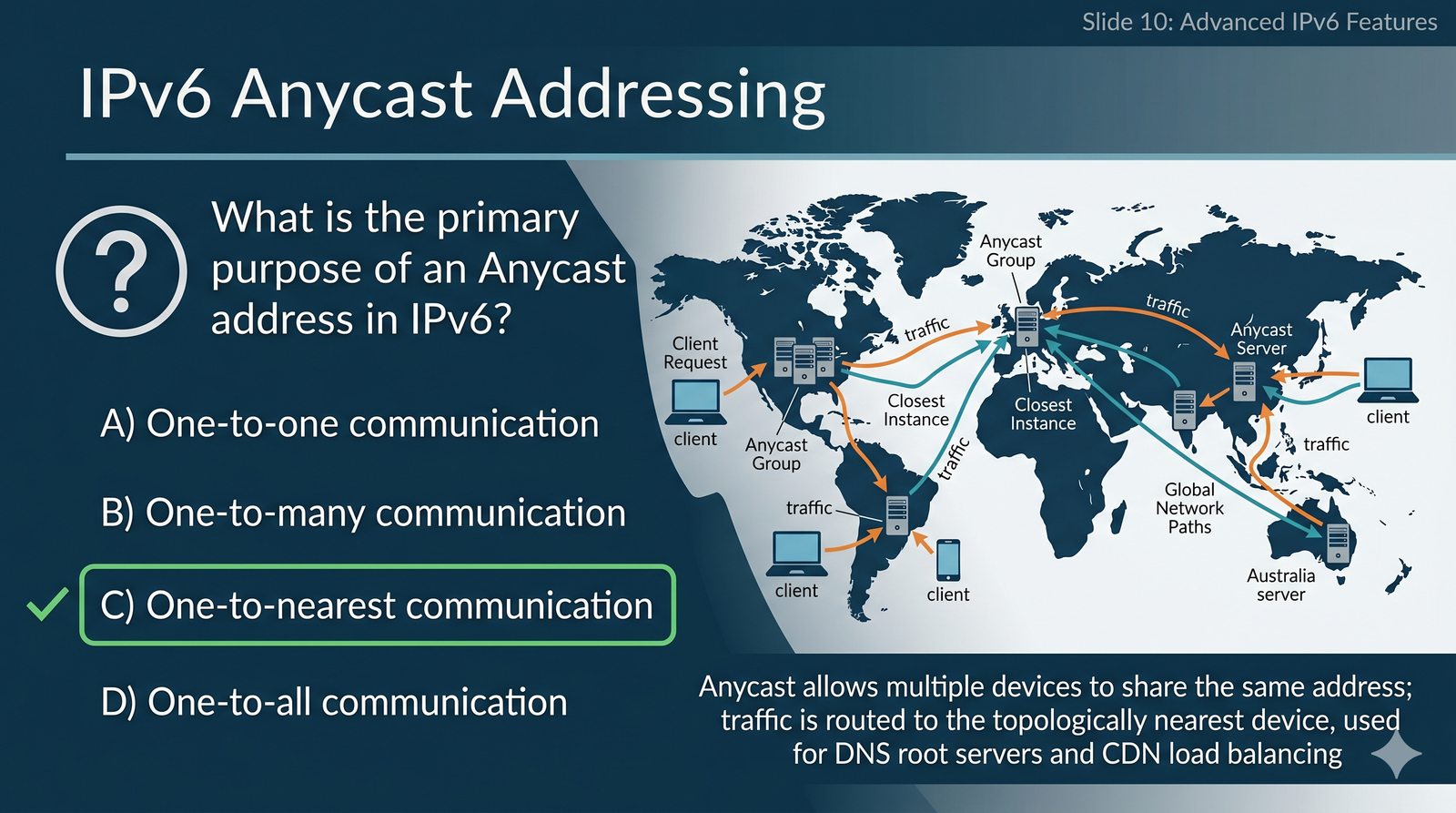

Prawidłowa odpowiedź precyzuje, że pakiet wysłany na adres anycast trafia do jednego, topologicznie najbliższego interfejsu spośród wielu urządzeń współdzielących ten sam identyfikator adresowy, przy czym pojęcie „najbliższy” definiowane jest ściśle przez metrykę protokołu routingu (np. liczbę przeskoków AS w BGP lub sumę kosztów łączy w OSPFv3).

Błędne interpretacje często mylą anycast z multicastem (twierdząc, że pakiet dociera do wszystkich maszyn w grupie) lub ze zwykłym adresem unicast (zakładając obecność tylko jednej fizycznej maszyny). Pod względem składniowym adres anycast jest nieodróżnialny od standardowego adresu unicast – nie posiada dedykowanego prefiksu w nagłówku IPv6, a o jego specyfice decyduje wyłącznie fakt jednoczesnego rozgłaszania tej samej trasy przez wiele niezależnych węzłów w protokołach routingu.

Adresowanie anycast odgrywa fundamentalną rolę w architekturze globalnego Internetu. To na nim opiera się wysoka dostępność i odporność na awarie 13 głównych serwerów nazw DNS (Root DNS Servers), globalnych sieci dystrybucji treści CDN (Cloudflare, Akamai, Fastly) oraz rozproszonych systemów mitygacji ataków wolumetrycznych DDoS. W przypadku awarii jednego z węzłów protokoły routingu dynamicznego automatycznie przekierowują ruch do kolejnego najbliższego aktywnego serwera bez zakłócania pracy klientów.

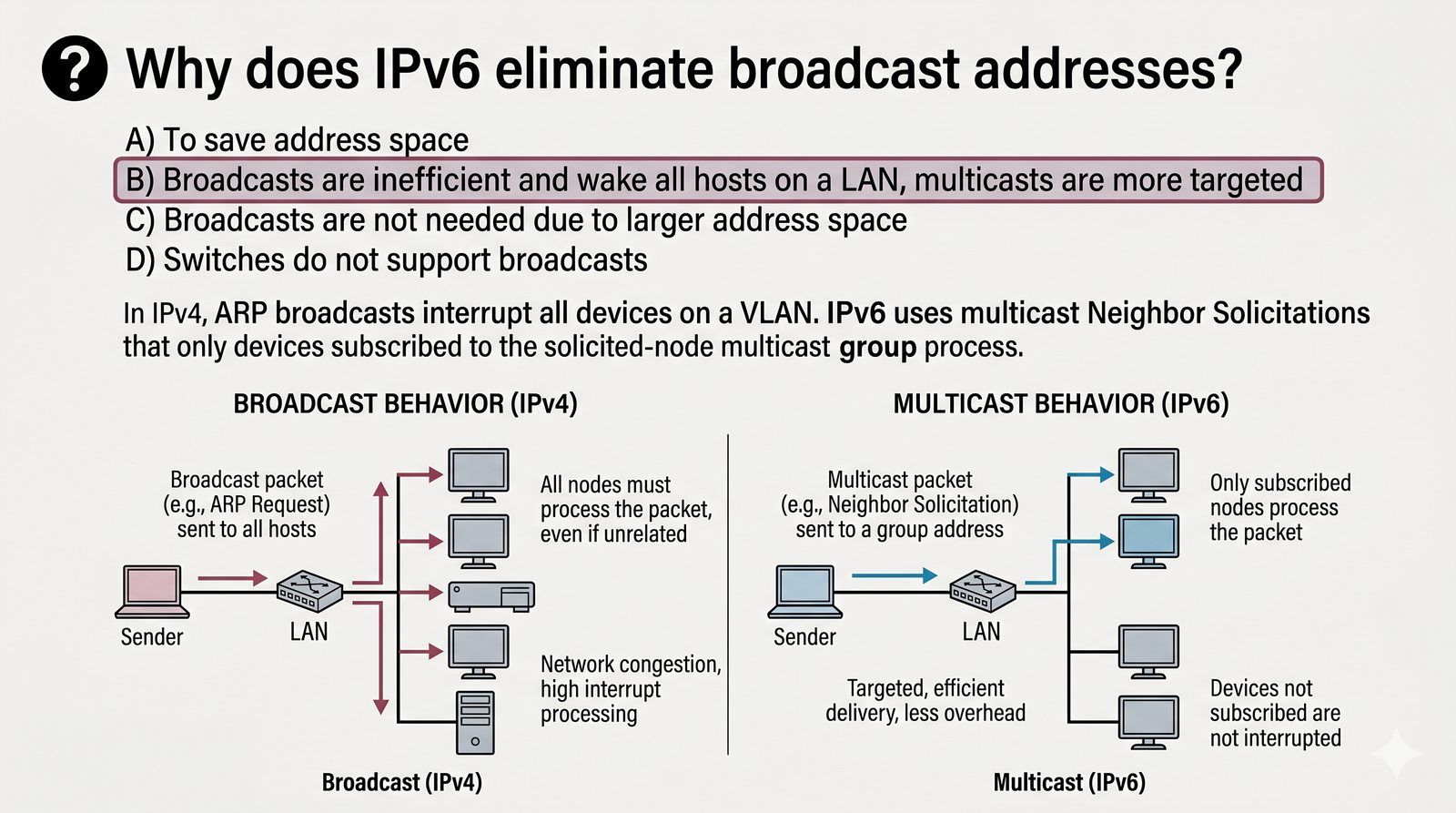

Prawidłowa odpowiedź wyjaśnia, że wyeliminowanie transmisji broadcast podyktowane było koniecznością optymalizacji wydajności urządzeń końcowych, oszczędności energii i wyeliminowania paraliżujących awarii łącza lokalnego. W klasycznym środowisku IPv4 pakiet wysłany na adres rozgłoszeniowy (255.255.255.255 lub broadcast podsieci) musiał zostać odebrany przez kontroler sieciowy każdej stacji roboczej w segmencie i przekazany przerwaniem sprzętowym do procesora głównego (CPU) w celu zbadania zawartości.

W rozległych sieciach korporacyjnych i kampusowych liczących setki lub tysiące komputerów stały napływ zapytań ARP, rozgłoszeń NetBIOS oraz komunikatów usługowych generował permanentny szum tła (broadcast noise). Zjawisko to prowadziło do niepotrzebnego zużycia energii w urządzeniach zasilanych bateryjnie (smartfony, laptopy) oraz stwarzało ciągłe ryzyko powstawania tzw. burz rozgłoszeniowych (broadcast storms), które przy błędnej konfiguracji przełączników lub pętli L2 potrafiły całkowicie zablokować ruch w całej sieci.

W standardzie internetowym RFC 8200 zastąpienie broadcastu adresami multicastowymi w połączeniu ze sprzętową filtracją ramek na poziomie kart sieciowych (NIC multicast hash filtering) oraz przełączników zarządzalnych z mechanizmem MLD Snooping gwarantuje, że pakiety sterujące trafiają wyłącznie do tych urządzeń, które rzeczywiście są adresatami danej usługi.

Poprawna odpowiedź wskazuje, że koncepcja podwójnego stosu (Dual-Stack, zdefiniowana w standardzie RFC 4213) polega na jednoczesnym uruchomieniu i w pełni równoległej pracy stosów protokołów IPv4 oraz IPv6 na tym samym urządzeniu sieciowym, systemie operacyjnym i interfejsie fizycznym.

Błędne opcje sugerują translację nagłówków pakietów (co jest domeną mechanizmu NAT64 wg RFC 6146) lub pakowanie pakietów jednego protokołu w drugi (co stanowi istotę technik tunelowania, takich jak 6to4 czy GRE). W konfiguracji Dual-Stack urządzenie posiada w pełni niezależne konfiguracje adresowe IPv4 i IPv6, a procesor sieciowy zarządza oddzielnymi strukturami tablic routingu, tablicami ARP oraz strukturami sąsiadów NDP.

Dual-Stack jest powszechnie uznawany przez inżynierów za najmniej inwazyjną i najbardziej niezawodną metodę stopniowej migracji infrastruktury sieciowej. Awarie konfiguracji lub routingu protokołu IPv6 nie wpływają negatywnie na ciągłość komunikacji po IPv4. Co więcej, implementacja algorytmu Happy Eyeballs (RFC 8305) w przeglądarkach internetowych dynamicznie wybiera szybsze i stabilniejsze połączenie, gwarantując użytkownikom płynne korzystanie z zasobów sieciowych.

Z punktu widzenia inżynierii bezpieczeństwa sieciowego wdrożenie Dual-Stack nakłada na administratorów obowiązek zachowania ścisłej parzystości polityk bezpieczeństwa (Security Policy Parity). Każda reguła zapory sieciowej (firewall), lista kontroli dostępu (ACL) czy inspekcja IPS skonfigurowana dla ruchu IPv4 musi posiadać swój ścisły odpowiednik w regułach IPv6. Pozostawienie otwartego, niefiltrowanego stosu IPv6 na maszynach chronionych zaporą IPv4 stanowi jedną z najpoważniejszych luk bezpieczeństwa w sieciach przedsiębiorstw.

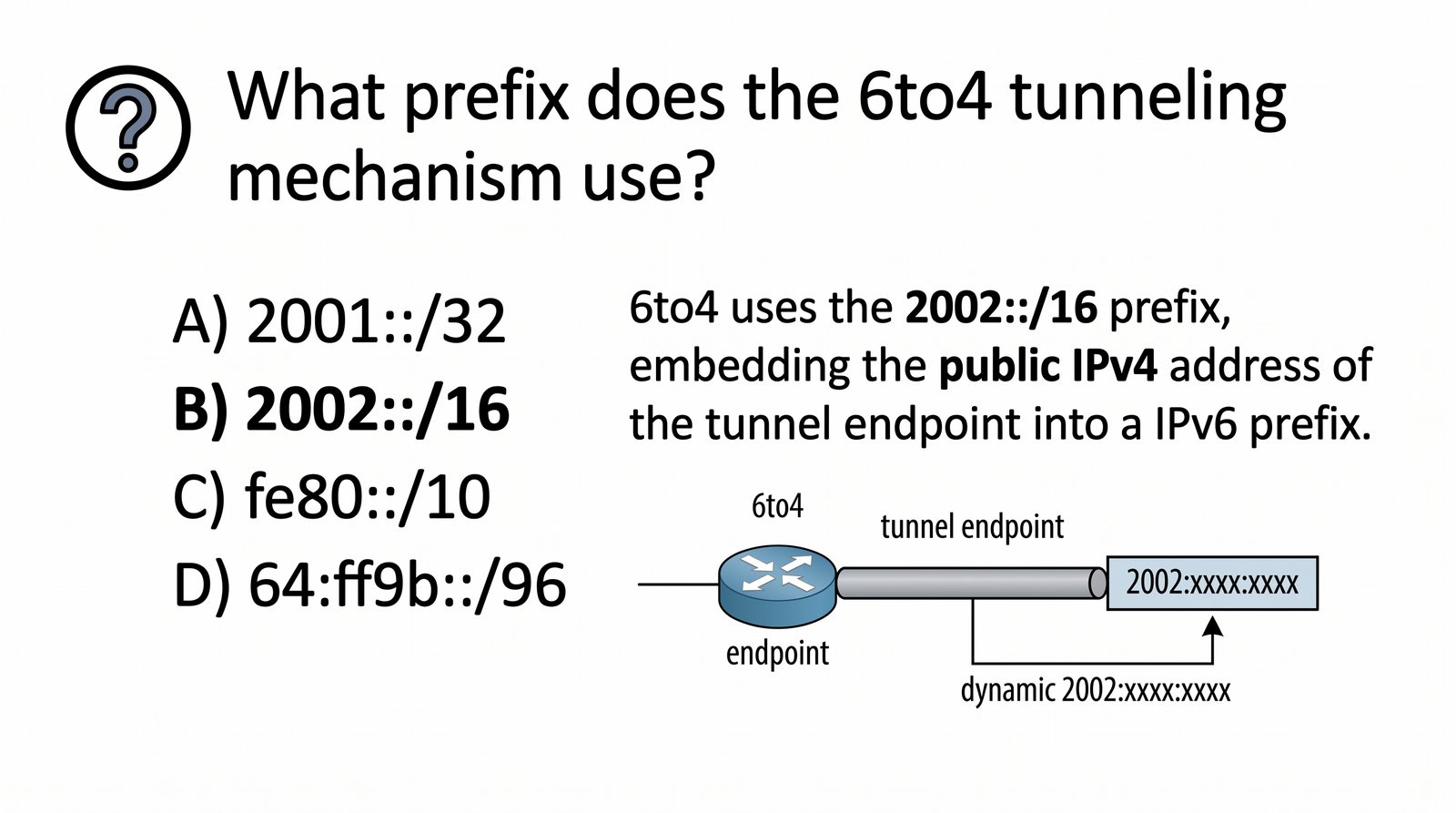

Prawidłową odpowiedzią jest prefiks 2002::/16. Zgodnie ze specyfikacją mechanizmu automatycznego tunelowania 6to4 opisaną w dokumencie RFC 3056, struktura adresu 6to4 przyjmuje postać 2002:V4ADDR::/48, w której bezpośrednio po 16 bitach stałego prefiksu 2002 umieszczane są 32 bity publicznego adresu IPv4 routera brzegowego zapisane w postaci heksadecymalnej.

Dla zilustrowania tej reguły: router posiadający publiczny adres IPv4 198.51.100.1 (co w systemie szesnastkowym odpowiada wartości c633:6401) automatycznie uzyskiwał dla sieci lokalnej prefiks IPv6 o postaci 2002:c633:6401::/48. Pozwalało to na w pełni bezobsługowe przesyłanie pakietów IPv6 pomiędzy odległymi sieciami poprzez enkapsulację w pakietach IPv4 (protokół IP nr 41) bez konieczności negocjowania parametrów tunelu z operatorem tranzytowym.

Warto jednak podkreślić kontekst historyczny i standardyzacyjny: ze względu na powszechne problemy z asymetrią tras routingu, wysokimi opóźnieniami wprowadzanymi przez publiczne przekaźniki anycast (adres 192.88.99.1) oraz brak jakichkolwiek mechanizmów uwierzytelniania, standard RFC 7526 oficjalnie przeniósł technologię 6to4 do statusu historycznego, odradzając jej stosowanie we współczesnych wdrożeniach na rzecz natywnego Dual-Stack lub tuneli 6in4.

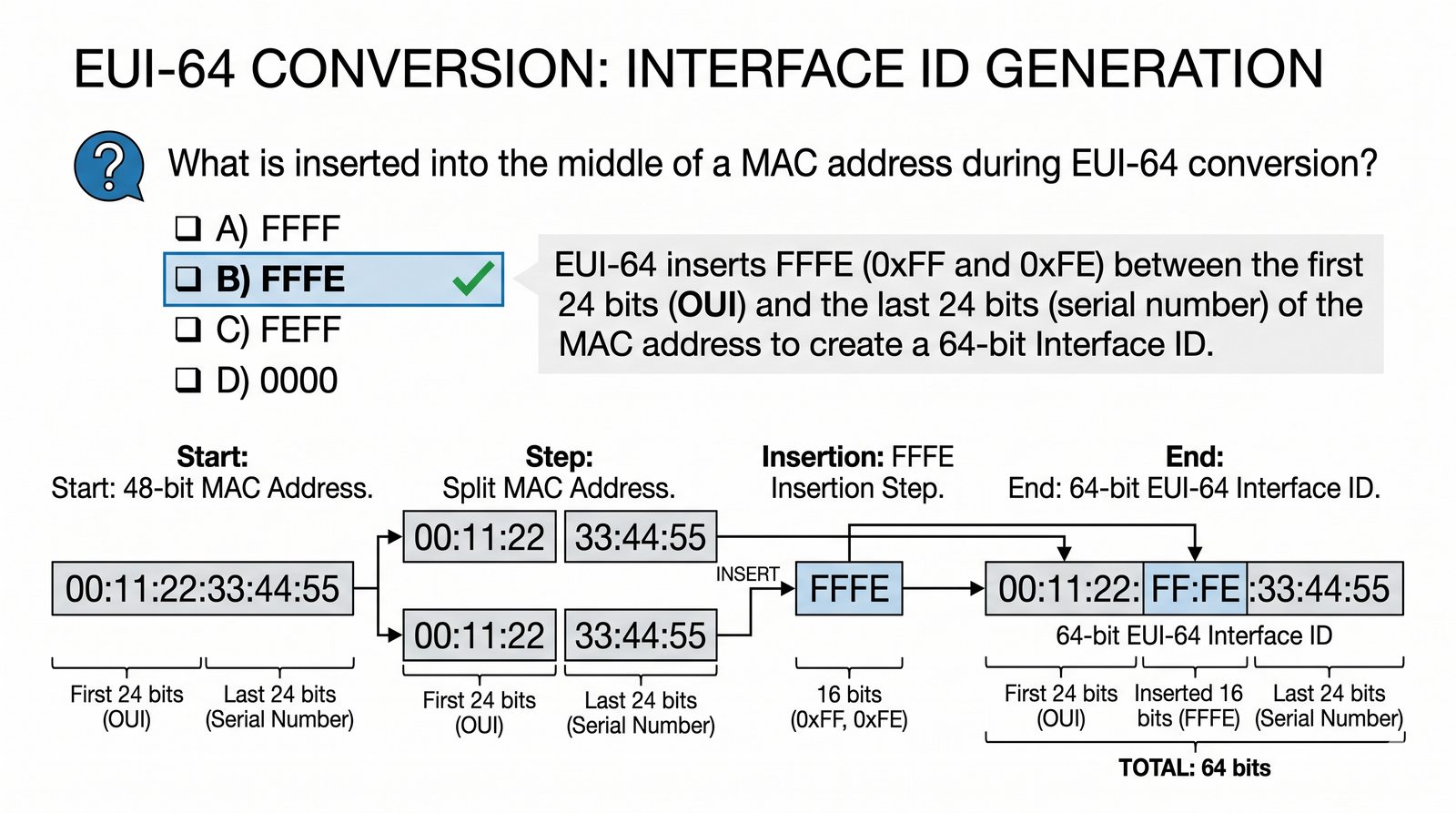

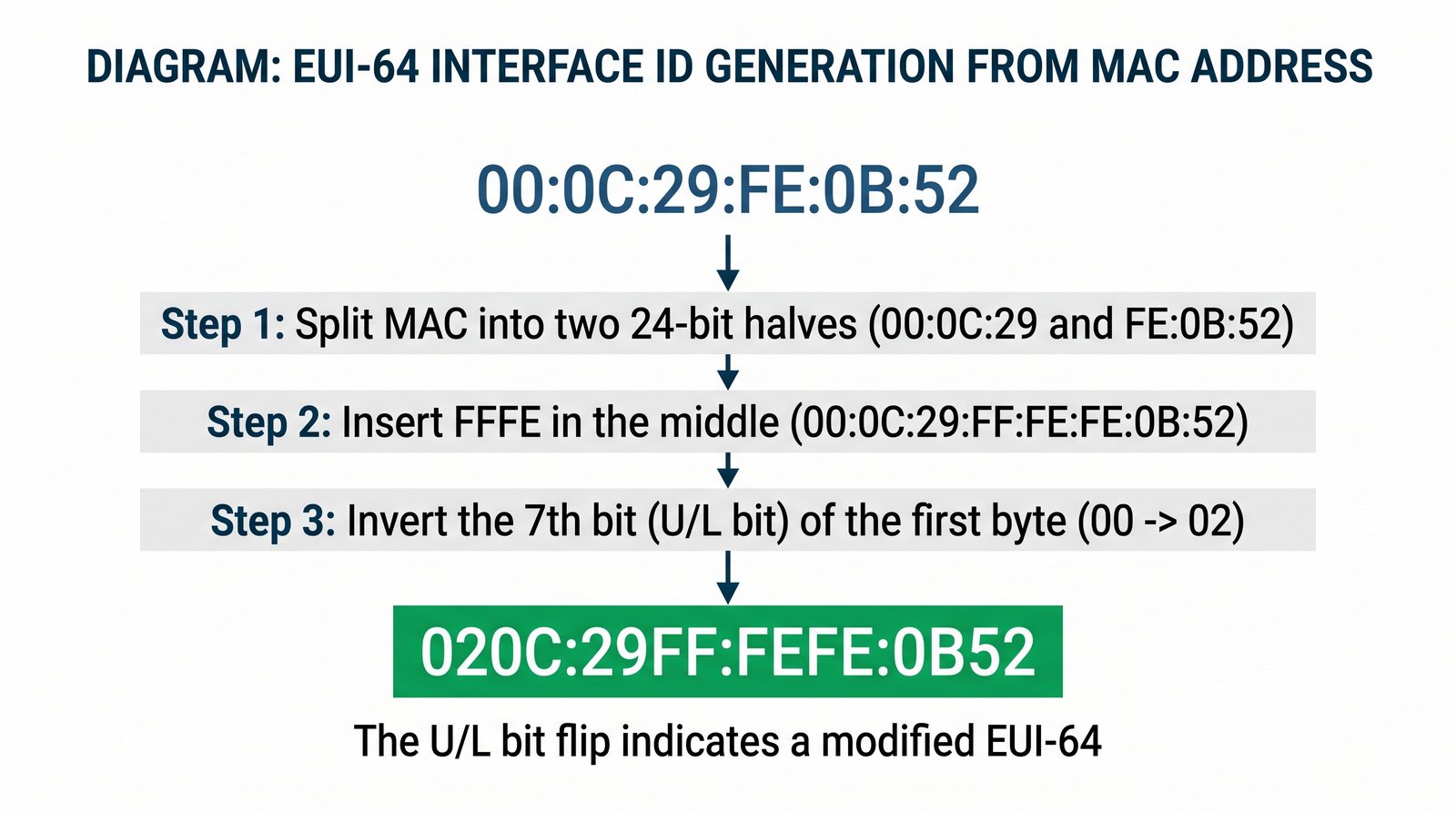

Poprawna odpowiedź precyzuje dwa obligatoryjne etapy transformacji 48-bitowego fizycznego adresu MAC karty sieciowej do 64-bitowego formatu EUI-64 zgodnie ze standardem RFC 4291: 1. Rozcięcie adresu MAC na dwie równe 24-bitowe połowy i wstawienie w środek stałego 16-bitowego wzorca szesnastkowego FF:FE (lub fffe). 2. Negacja (inwersja logiczna) siódmego bitu w pierwszym bajcie adresu (licząc od lewej strony od pozycji bitowej 0 do 7), czyli tzw. bitu Universal/Local (U/L).

Operacja ta ma głębokie uzasadnienie architektoniczne. W standardowych adresach MAC IEEE 802 wartość 0 na 7. pozycji oznacza adres uniwersalny (przypisany globalnie przez producenta sprzętu na podstawie identyfikatora OUI). W protokole IPv6 twórcy standardu odwrócili tę logikę (wartość 1 oznacza adres uniwersalny), aby identyfikatory wprowadzane ręcznie przez administratorów (np. ::1 lub ::fe) miały bit U/L równy 0, oznaczający zakres administrowany lokalnie.

Przykładowo, adres MAC 00:11:22:33:44:55 po wstawieniu fffe przyjmuje postać 0011:22ff:fe33:4455. Pierwszy bajt 00 (binarnie 00000000) po zanegowaniu 7. bitu przyjmuje postać 02 (binarnie 00000010), co daje ostateczny identyfikator EUI-64 równy 0211:22ff:fe33:4455. Identyfikator ten jest bezpośrednio doklejany do prefiksu sieciowego /64.

Prawidłowa odpowiedź wskazuje, że komunikat ICMPv6 Neighbor Solicitation (NS, typ 135) jest wysyłany na specjalny adres grupy multicastowej węzła zapytywanego – Solicited-Node Multicast Address, mieszczący się w zarezerwowanym prefiksie ff02::1:ff00:0/104.

Zgodnie ze specyfikacją RFC 4291 oraz standardem protokołu NDP (RFC 4861), adres ten tworzony jest w sposób w pełni deterministyczny: do stałego 104-bitowego prefiksu ff02::1:ff dołącza się dokładnie 24 najmłodsze bity (ostatnie 6 cyfr szesnastkowych) docelowego adresu IPv6 poszukiwanego węzła. Przykładowo, dla adresu docelowego 2001:db8::12:3456 adresem grupy solicited-node będzie ff02::1:ff12:3456.

Wybór ten stanowi genialną optymalizację inżynieryjną: karta sieciowa poszukiwanego komputera rejestruje ten adres multicastowy w sprzętowym filtrze adresu MAC kontrolera NIC (mapowanie na adres multicast Ethernet 33:33:ff:12:34:56). W rezultacie ramka trafia wyłącznie do stacji o identycznych ostatnich 24 bitach adresu IP. Pozostałe setki komputerów w tej samej domenie kolizyjnej w ogóle nie odbierają tej ramki, co całkowicie eliminuje problem przeciążania procesorów znany z broadcastowych zapytań ARP w IPv4.

Z punktu widzenia diagnostyki laboratoryjnej w programie Wireshark, pakiety Neighbor Solicitation są natychmiast rozpoznawalne po nagłówku ICMPv6 typu 135 oraz docelowym adresie warstwy łącza danych Ethernet rozpoczynającym się od prefiksu OUI 33:33 (zarezerwowanego przez IANA dla ruchu IPv6 Multicast). Znajomość struktury Solicited-Node Multicast pozwala administratorowi na precyzyjne filtrowanie ruchu poleceniem icmpv6.type == 135 bez zalewania ekranu zbędnymi pakietami.

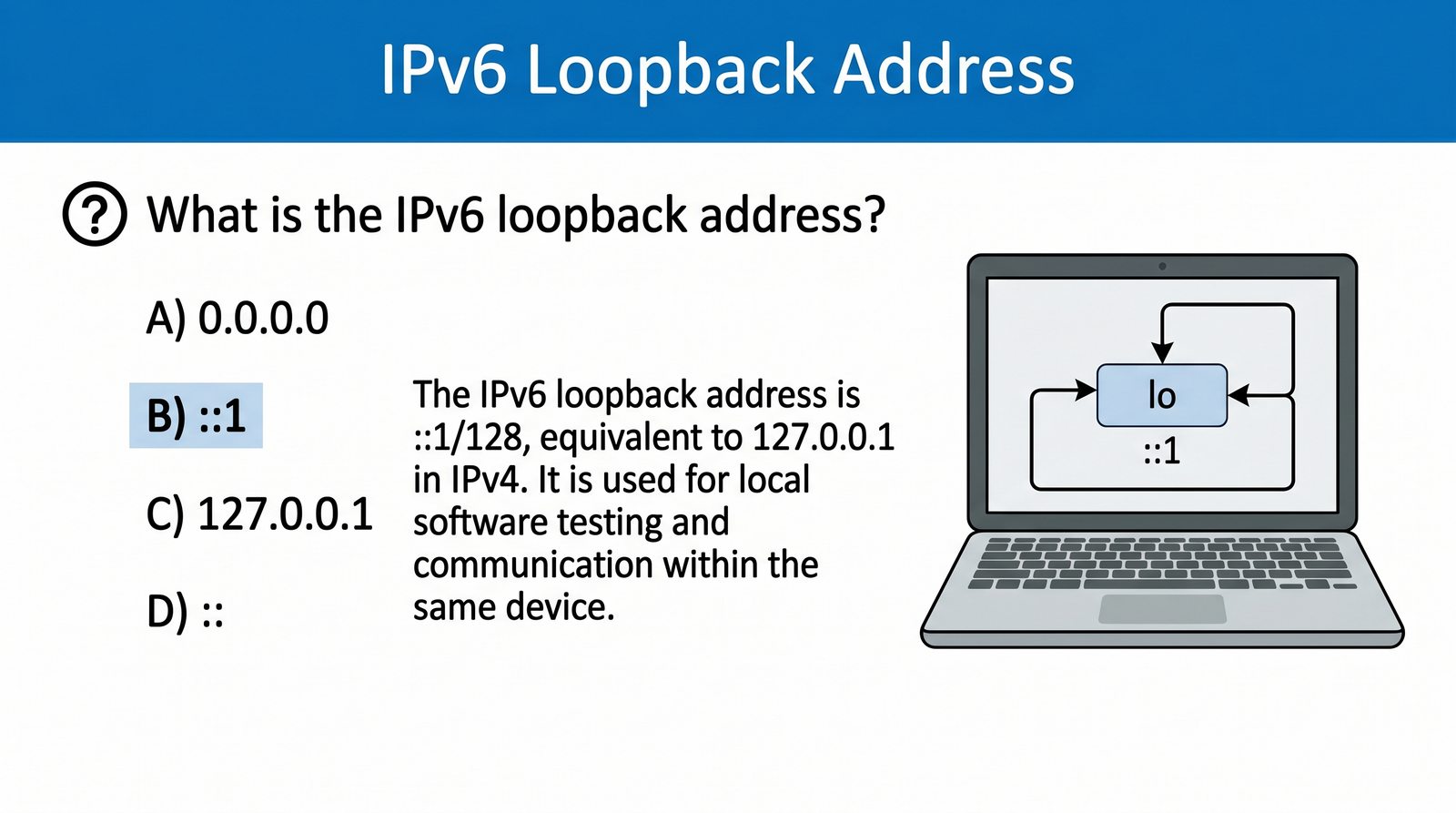

Prawidłową odpowiedzią jest adres ::1 (w pełnym zapisie prefiksowym ::1/128). Zgodnie z architekturą adresacji protokołu IPv6 skodyfikowaną w standardzie RFC 4291, adres pętli zwrotnej składa się dokładnie ze 127 bitów zerowych oraz pojedynczego końcowego bitu o wartości 1 (w pełnej postaci szesnastkowej: 0000:0000:0000:0000:0000:0000:0000:0001).

Adres ten jest bezpośrednim i jedynym odpowiednikiem całej historycznej przestrzeni adresowej 127.0.0.0/8 (w szczególności adresu 127.0.0.1) znanej z protokołu IPv4. Służy do realizacji komunikacji wewnątrzprocesowej (IPC - Inter-Process Communication) w obrębie lokalnego systemu operacyjnego, umożliwiając aplikacjom klienckim nawiązywanie połączeń z lokalnymi demonami i usługami (np. lokalny serwer bazy danych, serwer WWW czy proxy) bez wysyłania pakietów do zewnętrznego medium transmisyjnego.

Z punktu widzenia bezpieczeństwa i routingu, pakiety o adresie źródłowym lub docelowym równym ::1 podlegają najsurowszym rygorom: jądro systemu operacyjnego ma zakaz przekazywania ich poza wirtualny interfejs loopback (lo w systemie Linux), a żaden fizyczny interfejs sieciowy nie ma prawa wyemitować ani odebrać takiego pakietu. Każdy router, który wykryje na łączu pakiet ze znacznikiem ::1, musi go natychmiast bezpowrotnie odrzucić.

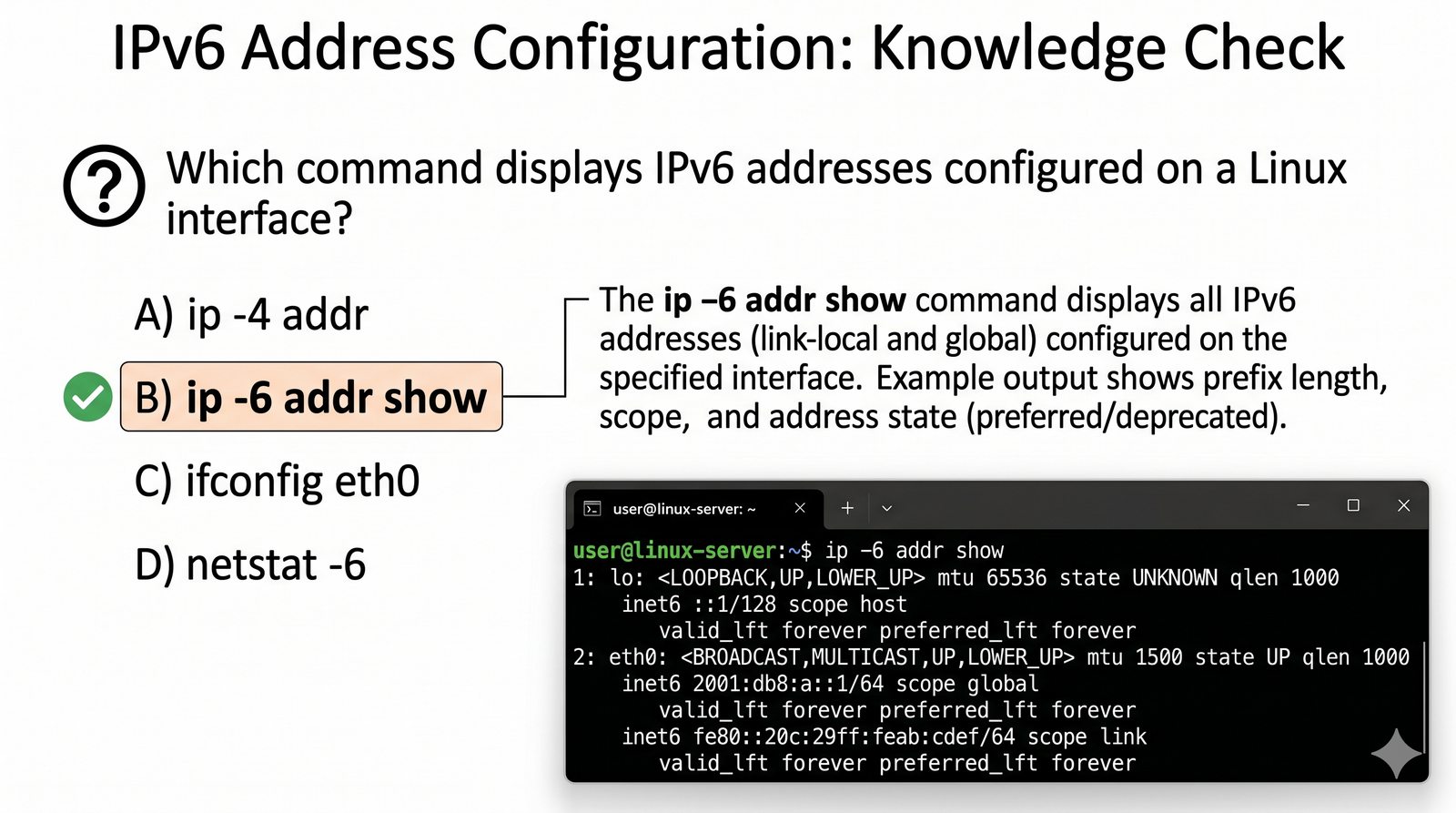

Prawidłowa odpowiedź obejmuje nowoczesne i rekomendowane przez producentów polecenia wiersza poleceń dla wiodących platform systemowych: - W systemach z rodziny Linux podstawowym narzędziem pakietu iproute2 jest polecenie ip -6 addr show (lub w zapisie skróconym ip -6 a). Narzędzie to w sposób precyzyjny wyświetla wszystkie adresy przypisane do poszczególnych interfejsów wraz z ich flagami (np. dynamic, mngtmpaddr, noprefixroute) oraz statusem ważności dzierżawy SLAAC/DHCPv6. Przestarzałe narzędzie ifconfig nie powinno być już stosowane, gdyż nie obsługuje wielu nowych rozszerzeń jądra. - W systemach Microsoft Windows tradycyjnym poleceniem wiersza poleceń jest ipconfig /all, natomiast we współczesnym środowisku administracyjnym PowerShell standard stanowi polecenie Get-NetIPAddress -AddressFamily IPv6.

Podczas analizy wyników tych poleceń inżynier sieci powinien zwrócić szczególną uwagę na identyfikator strefy (Zone ID / Scope ID), dołączany po znaku procenta do adresu Link-Local (np. fe80::1%eth0 w Linuksie lub fe80::1%12 w Windows). Identyfikator ten jest niezbędny dla systemu operacyjnego do jednoznacznego ustalenia, przez który interfejs fizyczny ma zostać wysłany pakiet, ponieważ ten sam prefiks fe80::/64 występuje równolegle na wszystkich kartach sieciowych maszyny.

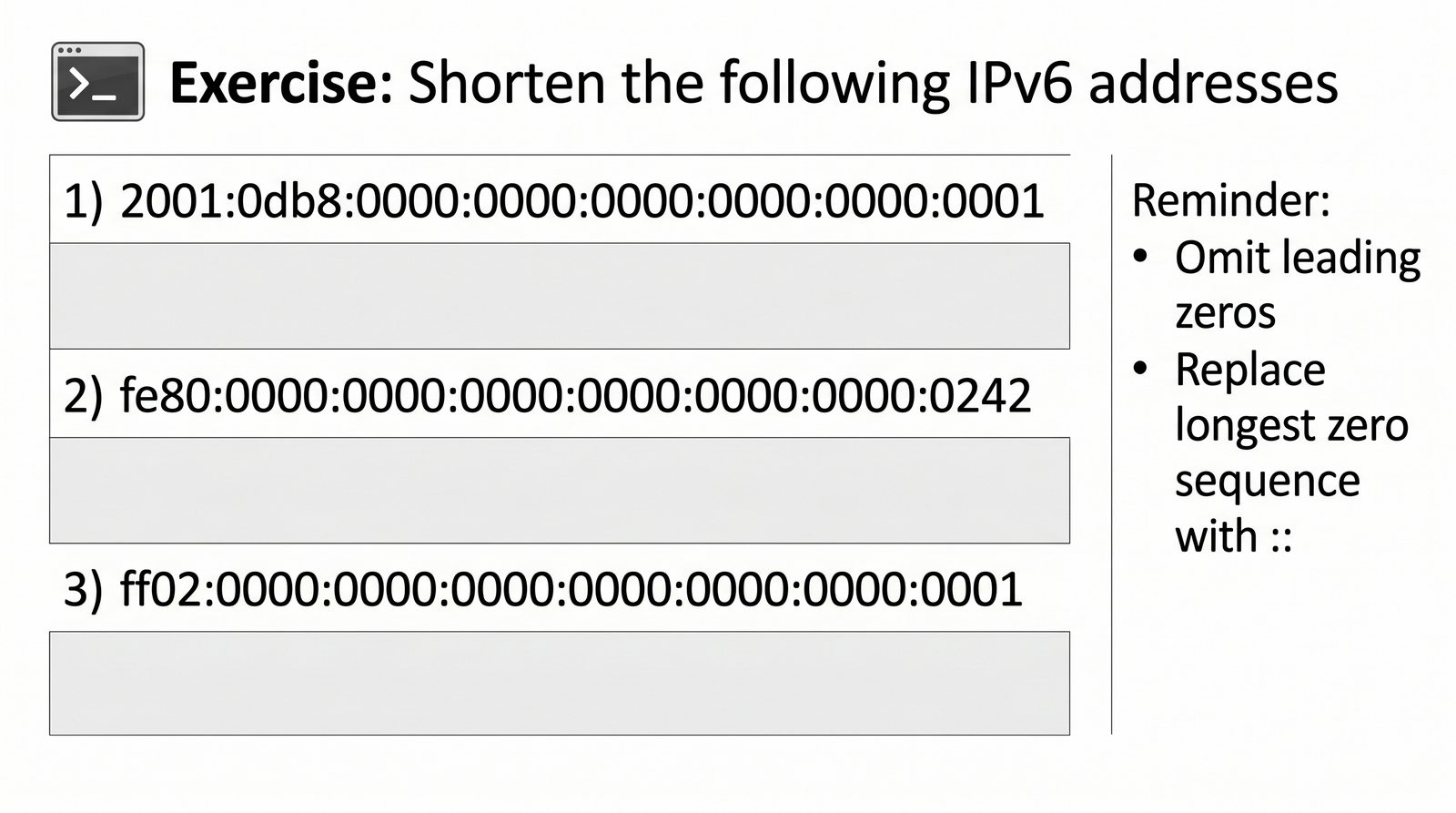

W ramach niniejszego modułu laboratoryjnego zadaniem studentów jest samodzielne przekształcenie trzech pełnych, 128-bitowych adresów IPv6 do ich jednoznacznej, znormalizowanej postaci skróconej, ściśle przestrzegając wytycznych standardu internetowego RFC 5952 („A Recommendation for IPv6 Address Text Representation”).

Zestaw adresów podlegających optymalizacji laboratoryjnej: - Adres A: 2001:0db8:0000:0000:0000:0000:0000:0001 (typowy adres bramy domyślnej lub serwera w wydzielonej podsieci). - Adres B: fe80:0000:0000:0000:0202:b3ff:fe1e:8329 (automatyczny adres Link-Local wygenerowany metodą EUI-64). - Adres C: 2001:0db8:0001:0000:0000:0ab0:0000:0002 (adres hosta z dwoma rozłącznymi blokami zerowymi).

Wytyczne inżynieryjne do realizacji zadania: 1. W pierwszym kroku dokonaj redukcji zer wiodących (leading zeros) wewnątrz każdego z 8 hekstetów z osobna. Zwróć szczególną uwagę, aby nie usunąć zer końcowych w blokach takich jak 0ab0! 2. Zlokalizuj wszystkie ciągi hekstetów składających się wyłącznie z zer. 3. Zastosuj symbol podwójnego dwukropka :: dokładnie jeden raz, zastępując nim najdłuższy ciąg bloków zerowych. 4. W przypadku adresu C przeanalizuj regułę pierwszeństwa przy ciągach zer o różnej długości, pamiętając, że nieprawidłowy wybór ciągu narusza postać kanoniczną RFC 5952.

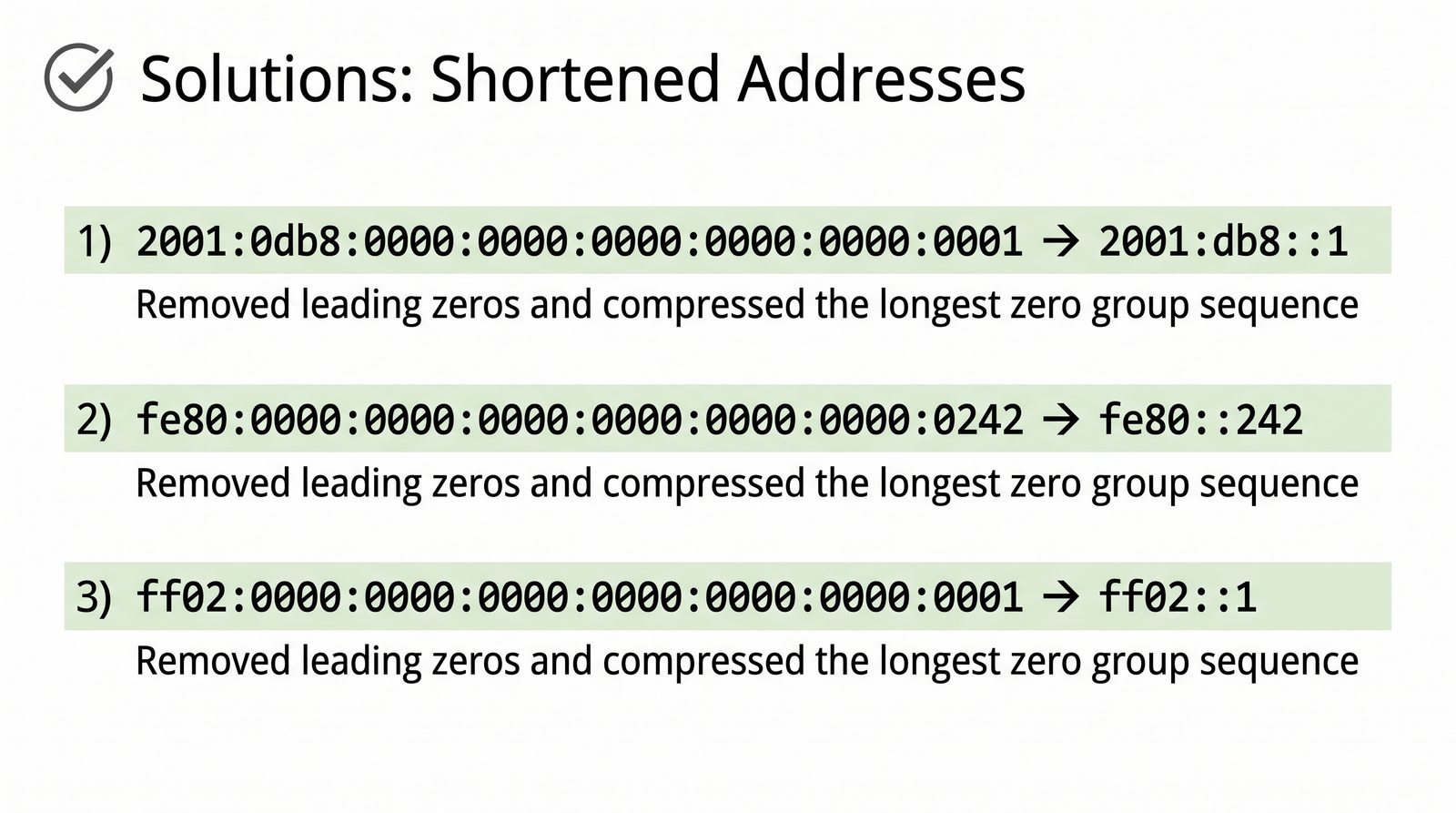

Poniżej przedstawiono autorytatywne rozwiązania zadań laboratoryjnych ze slajdu 38 wraz z drobiazgowym uzasadnieniem formalnym opartym na wytycznych standardu RFC 5952:

Adres A: 2001:0db8:0000:0000:0000:0000:0000:0001 - Krok 1 (usunięcie zer wiodących): 2001:db8:0:0:0:0:0:1. Blok 0db8 został skrócony do db8, a każdy blok zerowy do pojedynczego znaku 0. - Krok 2 (kompresja zer): w adresie występuje ciąg aż pięciu sąsiadujących hekstetów zerowych. Zastępujemy je symbolem ::. Ostateczna postać kanoniczna to: 2001:db8::1.

Adres B: fe80:0000:0000:0000:0202:b3ff:fe1e:8329 - Krok 1 (usunięcie zer wiodących): fe80:0:0:0:202:b3ff:fe1e:8329. Zwróćmy uwagę, że hekstet piąty 0202 po odrzuceniu zera wiodącego przyjmuje prawidłową postać 202. - Krok 2 (kompresja zer): ciąg trzech bloków zerowych zastępujemy podwójnym dwukropkiem. Ostateczna postać kanoniczna to: fe80::202:b3ff:fe1e:8329.

Adres C: 2001:0db8:0001:0000:0000:0ab0:0000:0002 - Krok 1 (usunięcie zer wiodących): 2001:db8:1:0:0:ab0:0:2. Hekstet 0ab0 skracamy wyłącznie do ab0 (zero końcowe musi pozostać nienaruszone, gdyż zmiana na ab zmieniłaby wartość liczbową!). - Krok 2 (rozstrzygnięcie wyboru ciągu zer): w adresie występują dwa rozłączne ciągi zer: pierwszy o długości 2 bloków (0:0) oraz drugi o długości 1 bloku (0). Zgodnie z punktem 4.2.2 standardu RFC 5952 symbol :: MUSI zastąpić ciąg najdłuższy. Zatem kompresji podlega wyłącznie pierwszy ciąg, dając postać kanoniczną: 2001:db8:1::ab0:0:2. Skompresowanie drugiego ciągu dałoby błąd składni kanonicznej.

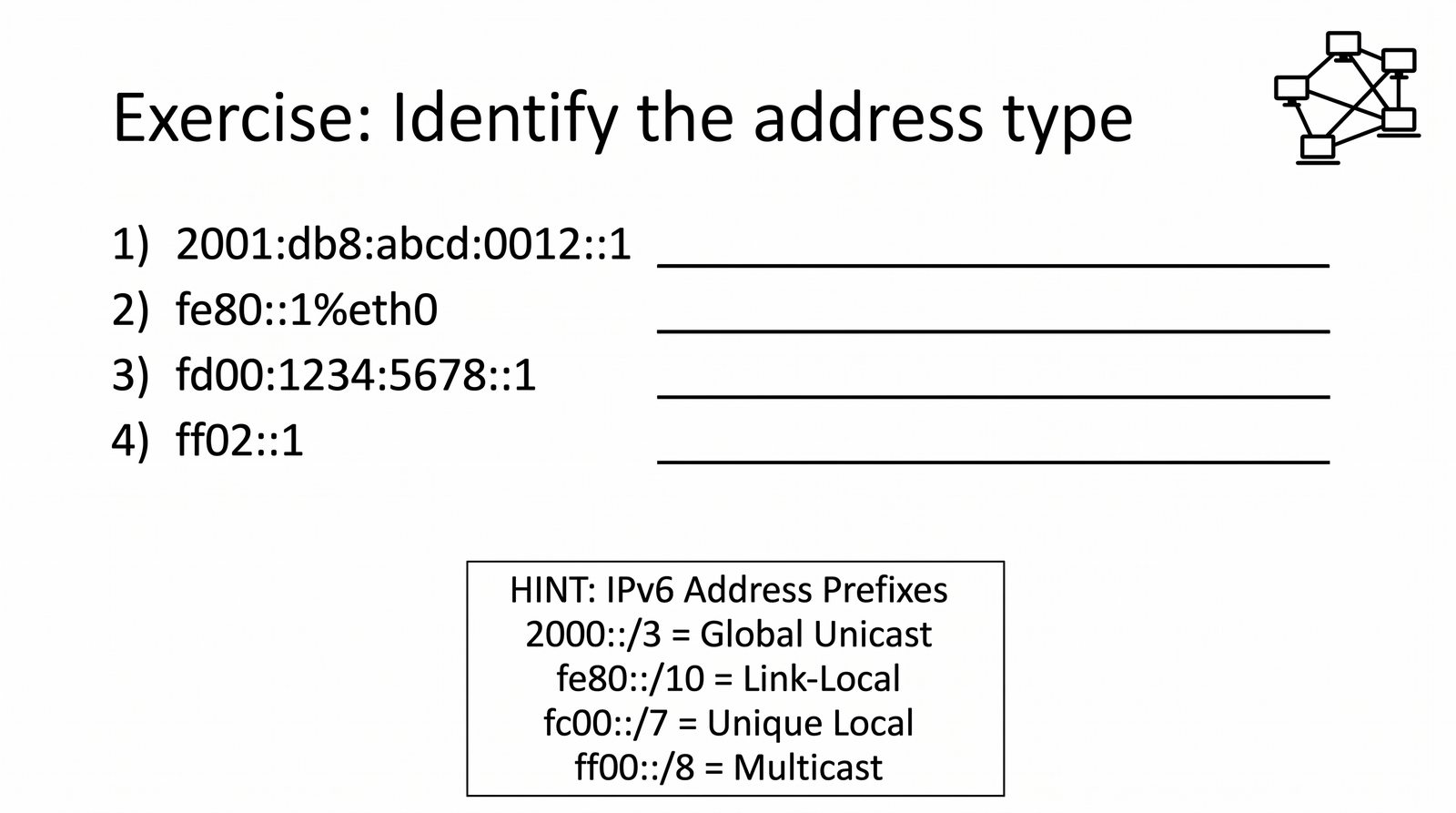

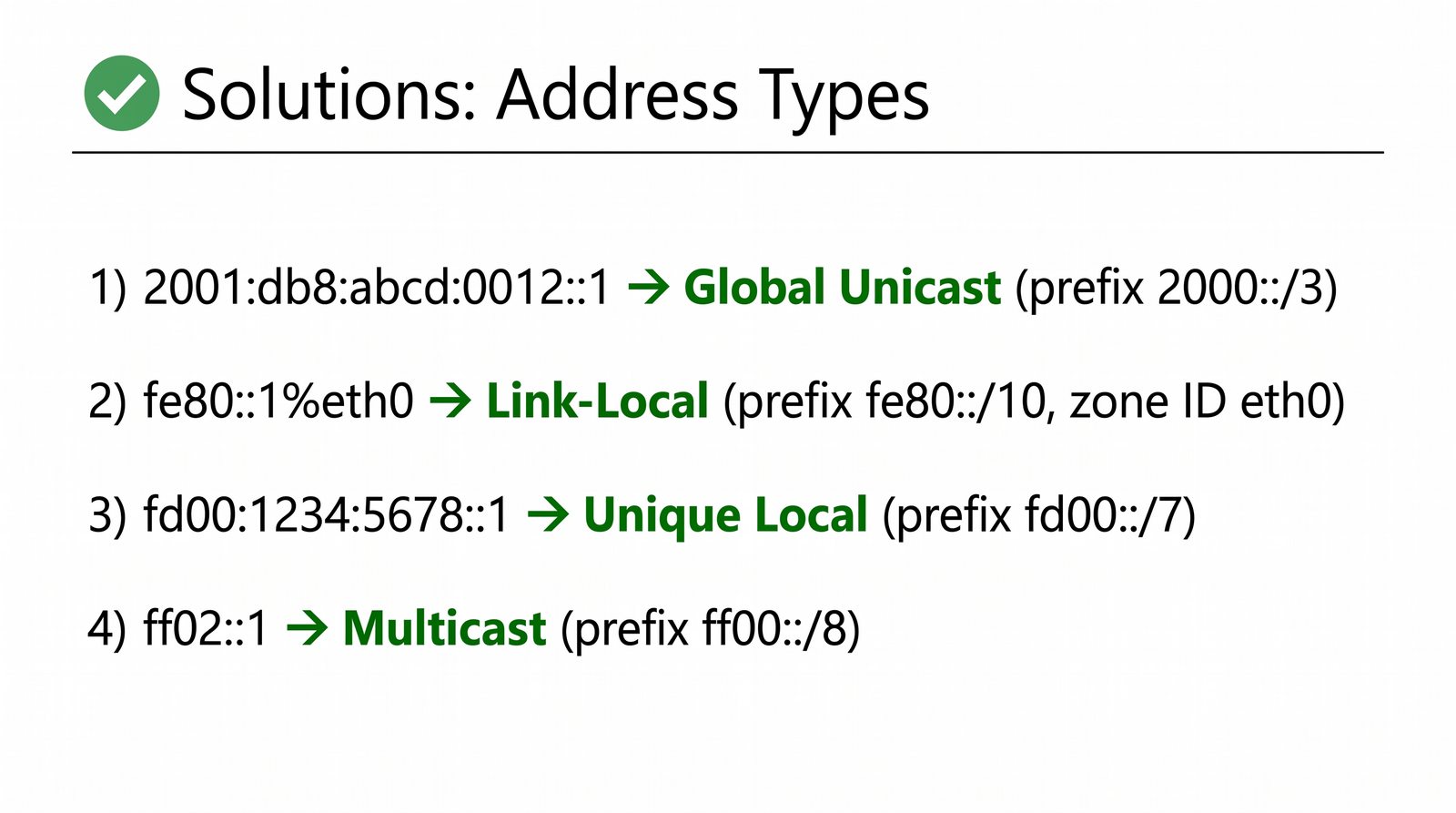

Celem niniejszego zadania laboratoryjnego jest wykształcenie u przyszłych inżynierów sieci nawyku natychmiastowej interpretacji i klasyfikacji prefiksów adresowych w audytach bezpieczeństwa, konfiguracjach zapór ogniowych oraz analizie zrzutów ruchu w programie Wireshark. Zadaniem studenta jest przyporządkowanie każdego z pięciu poniższych adresów do właściwego typu funkcjonalnego oraz określenie jego zasięgu routingu (scope) zgodnie z dokumentami RFC 4291 i RFC 4193:

Zestaw adresów poddanych analizie laboratoryjnej: 1. fe80::a00:27ff:fe8e:7b2f -> Zwróć uwagę na prefiks fe80 oraz obecność znacznika ff:fe w identyfikatorze interfejsu. 2. 2001:db8:cafe::1 -> Zidentyfikuj prefiks globalny oraz status trasowalności w publicznym Internecie. 3. ff02::1:ff8e:7b2f -> Określ charakter transmisji (unicast czy multicast) oraz precyzyjną rolę tej grupy w protokole NDP. 4. fd00:dead:beef:1::10 -> Określ, czy adres ten może być rozgłaszany w globalnej tablicy routingu BGP, czy wyłącznie w intranecie. 5. ::1 -> Zidentyfikuj specjalną funkcję stosu lokalnego.

Wskazówka dydaktyczna łącząca teorię z praktyką: Zwróć szczególną uwagę na powiązanie między adresem 1 a adresem 3. Ostatnie 24 bity adresu pierwszego to 8e:7b2f. Adres trzeci to Solicited-Node Multicast wygenerowany przez ten interfejs na potrzeby protokołu NDP i procedury DAD. Zrozumienie tej relacji jest kluczem do zaawansowanej analizy ruchu w sieciach IPv6.

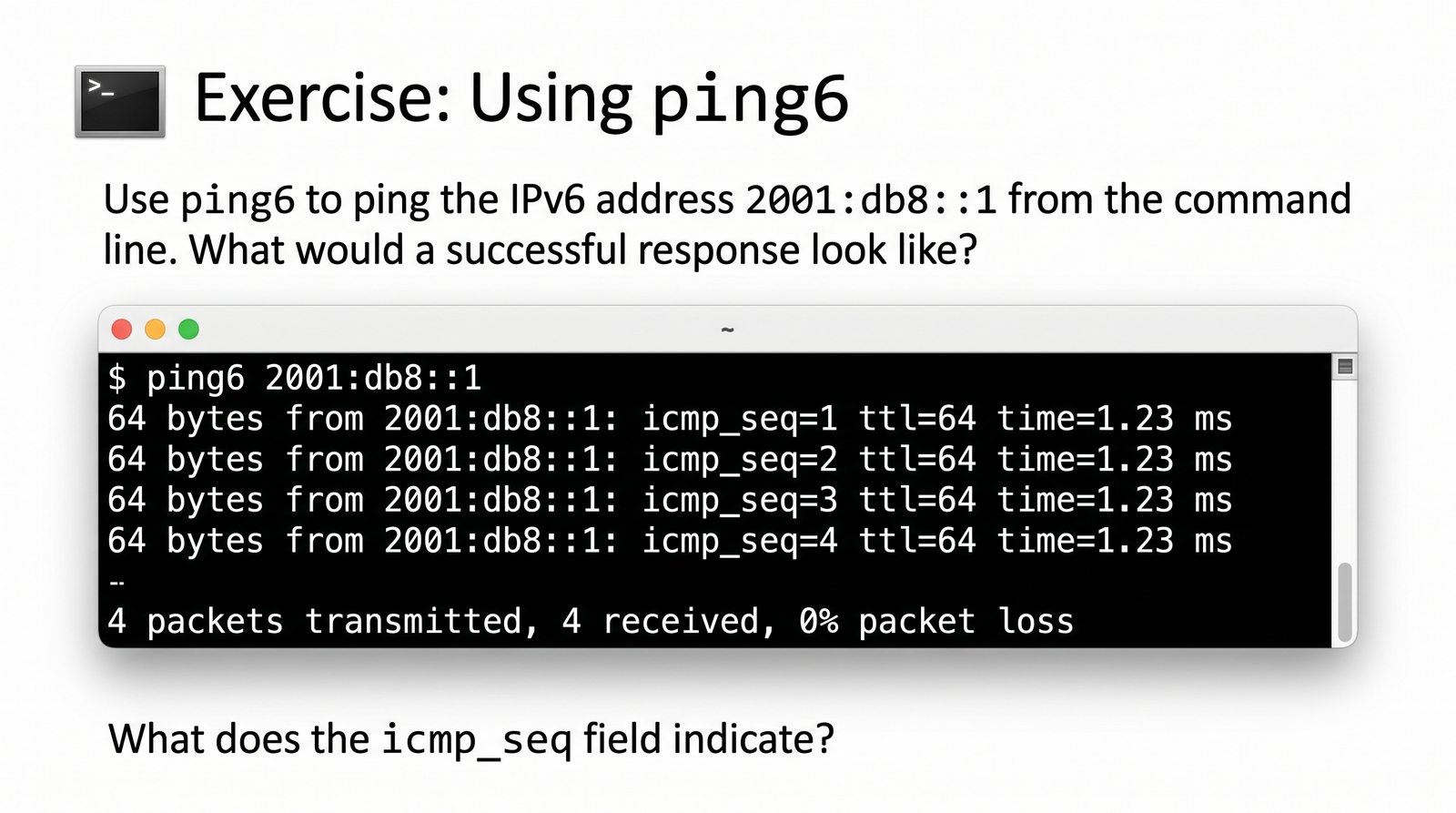

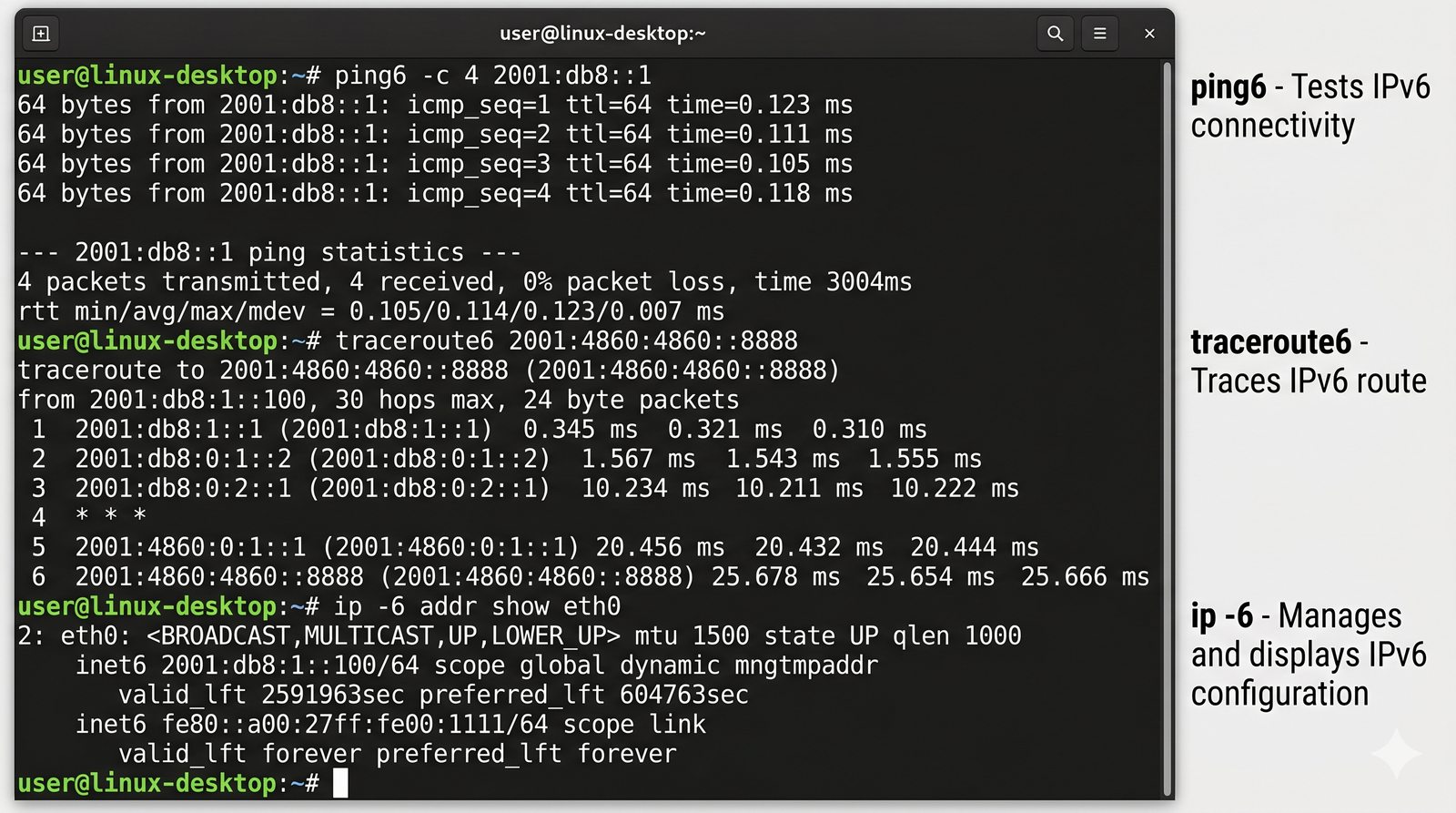

Weryfikacja osiągalności węzłów w sieci IPv6 realizowana jest za pomocą polecenia ping operującego na komunikatach ICMPv6 Echo Request (typ 128) oraz Echo Reply (typ 129), zdefiniowanych w RFC 4443. W nowoczesnych dystrybucjach systemu Linux oraz systemie Windows narzędzie to wywołuje się z parametrem -6 (np. ping -6 2001:db8::1), natomiast w starszych dystrybucjach uniksowych dedykowanym poleceniem był program ping6.

Kluczową specyfiką inżynierską protokołu IPv6, z którą każdy administrator musi się zmierzyć, jest testowanie łączności na adresy z puli Link-Local (fe80::/10). Ponieważ identyczny prefiks fe80::/64 występuje równolegle na każdym interfejsie sieciowym hosta, system operacyjny nie jest w stanie wyznaczyć interfejsu wyjściowego wyłącznie na podstawie tablicy routingu. W związku z tym wykonanie polecenia w rodzaju ping fe80::1 zakończy się błędem „Invalid argument” lub brakiem odpowiedzi.

Aby poprawnie przetestować adres Link-Local, administrator MUSI jawnie wskazać identyfikator strefy (Scope ID / Zone ID) po znaku procenta: - W systemie Linux wskazujemy nazwę interfejsu fizycznego: ping -6 fe80::1%eth0 lub ping -6 fe80::20c:29ff:fe4a:1234%wlan0. - W systemie Windows wskazujemy numer indeksu interfejsu (Interface Index): ping fe80::1%12 (gdzie numer indeksu sprawdzamy uprzednio za pomocą netsh interface ipv6 show interfaces).

Praktyczne opanowanie składni z identyfikatorem strefy jest niezbędne podczas wstępnej konfiguracji routerów przez port konsolowy lub bezpośrednie połączenie kablem krosowanym przed uruchomieniem globalnej adresacji GUA.

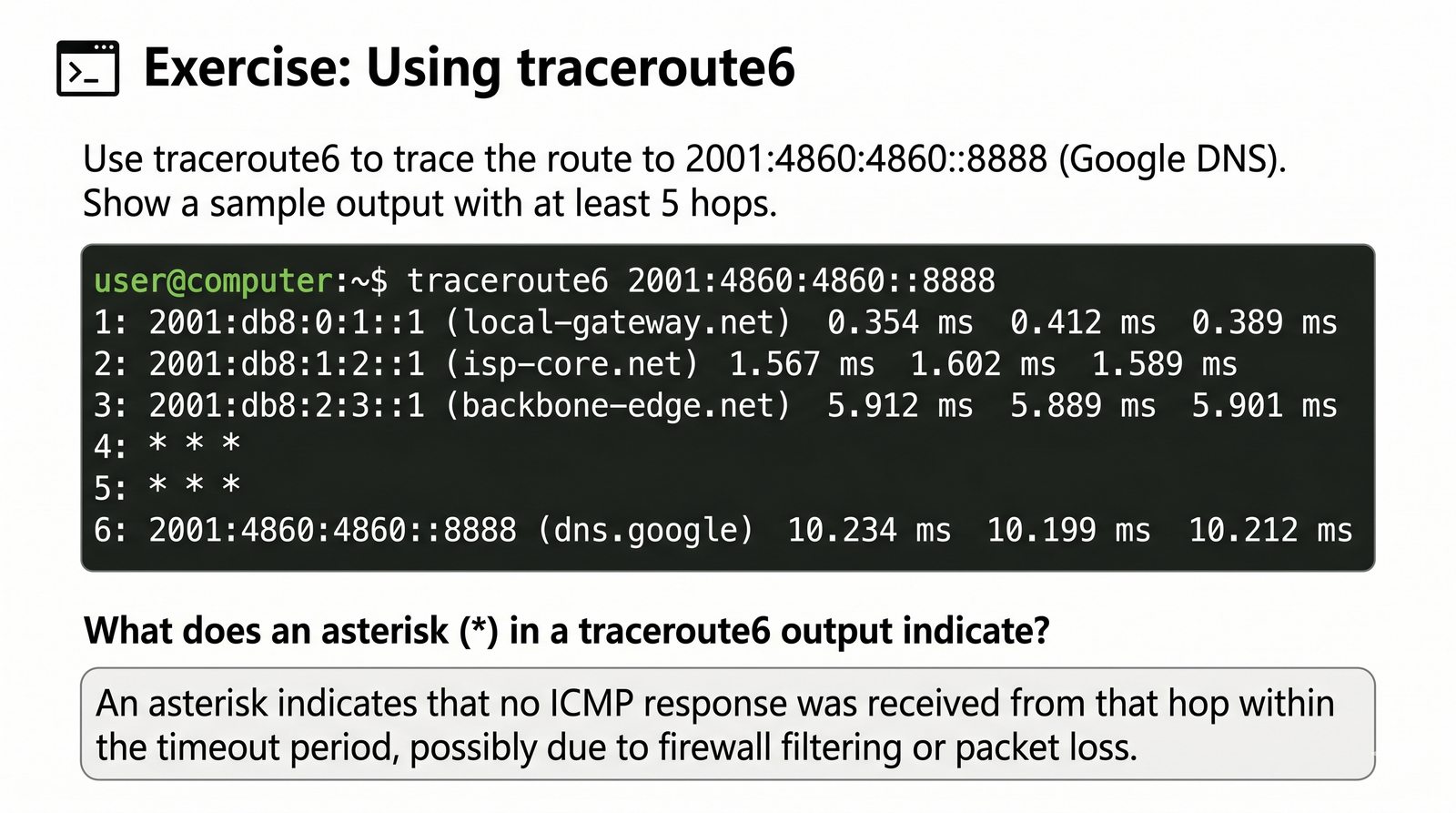

Śledzenie trasy pakietów w sieciach IPv6 realizowane jest za pomocą narzędzi traceroute -6 (w środowiskach uniksowych) oraz tracert -6 (w systemie Windows). Podobnie jak w IPv4, zasada działania tego narzędzia opiera się na kontrolowanym wywoływaniu błędów przekroczenia limitu czasu życia pakietu, jednak w IPv6 pole nagłówka nosi precyzyjną nazwę Hop Limit (limit przeskoków), a nie TTL (Time to Live), co lepiej oddaje jego dyskretny charakter liczby ruterów.

Procedura śledzenia trasy przebiega w następujących krokach: 1. Program wysyła serię pakietów z polem Hop Limit równym 1. Pierwszy napotkany router dekrementuje tę wartość do 0, odrzuca pakiet i odsyła do nadawcy komunikat ICMPv6 typu 3, kod 0: Time Exceeded (Hop limit exceeded in transit), ujawniając swój adres IPv6. 2. Narzędzie wysyła kolejne pakiety z wartością Hop Limit równą 2, 3, 4 itd., sukcesywnie identyfikując każdy kolejny router na ścieżce tranzytowej. 3. Gdy pakiet osiągnie stację docelową, host odsyła komunikat ICMPv6 Port Unreachable (w przypadku próbników UDP) lub Echo Reply (w przypadku próbników ICMPv6).

W analizie inżynierskiej szczególną uwagę należy zwrócić na obecność znaków gwiazdki (* * *) w wynikach traceroute. W sieciach IPv6 zjawisko to często nie oznacza awarii łącza, lecz celową politykę bezpieczeństwa operatora tranzytowego, który filtruje ruch ICMPv6 lub ogranicza częstość generowania odpowiedzi (Rate Limiting) w celu ochrony procesora sterującego (Control Plane) routerów rdzeniowych.

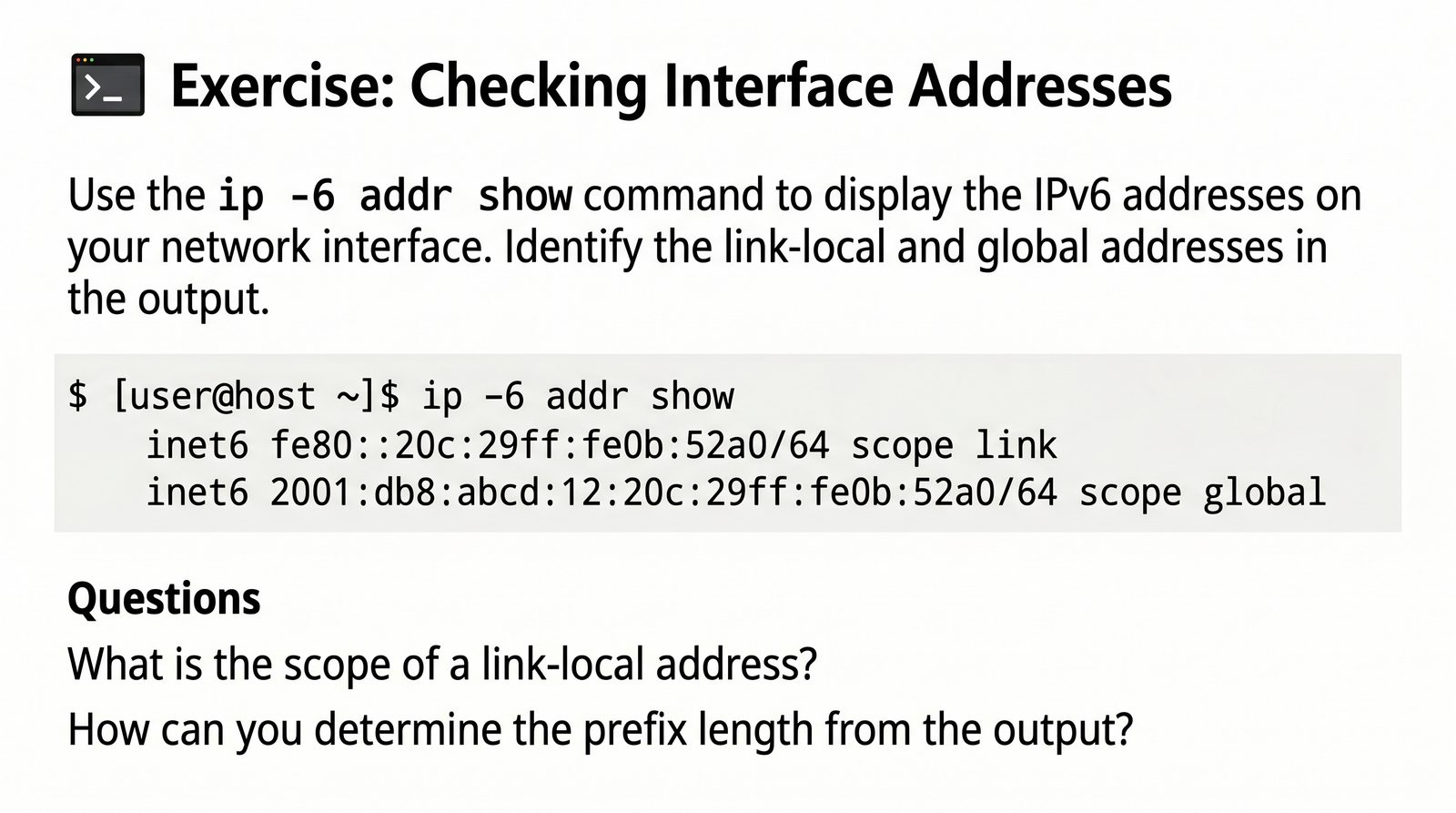

W niniejszym ćwiczeniu laboratoryjnym student wykonuje kompleksową inspekcję stanu stosu IPv6 na lokalnej stacji roboczej, weryfikując koegzystencję różnych typów adresów przypisanych do pojedynczej karty sieciowej. W architekturze IPv6 standardem jest posiadanie przez jeden fizyczny interfejs wielu adresów IP jednocześnie (tzw. multihoming adresowy).

Procedura diagnostyczna w systemie Linux obejmuje sekwencję poleceń: - ip -6 addr show dev eth0: wyświetla wszystkie adresy interfejsu. Należy zidentyfikować: adres Link-Local (z oznaczeniem scope link), stały adres globalny GUA oraz ewentualne adresy tymczasowe (oznaczone flagą temporary lub mngtmpaddr zgodnie z rozszerzeniem prywatności RFC 8981). - ip -6 route show: pozwala zweryfikować domyślną bramę sieciową (wpis default via fe80::... dev eth0). - ip -6 neigh show: wyświetla zawartość tablicy sąsiadów NDP, będącej odpowiednikiem tablicy ARP, wraz ze statusem osiągalności (np. REACHABLE, STALE, DELAY).

W środowisku Windows PowerShell analogiczne informacje uzyskujemy za pomocą: - Get-NetIPAddress -AddressFamily IPv6 | Format-Table IPAddress, InterfaceAlias, AddressFamily, Type - Get-NetNeighbor -AddressFamily IPv6 (odpowiednik tablicy sąsiadów) - Get-NetRoute -AddressFamily IPv6 (inspekcja trasowania).

Zadaniem studenta jest potwierdzenie, że adres Link-Local został wygenerowany poprawnie, a brama domyślna wskazuje na adres LLA lokalnego routera.

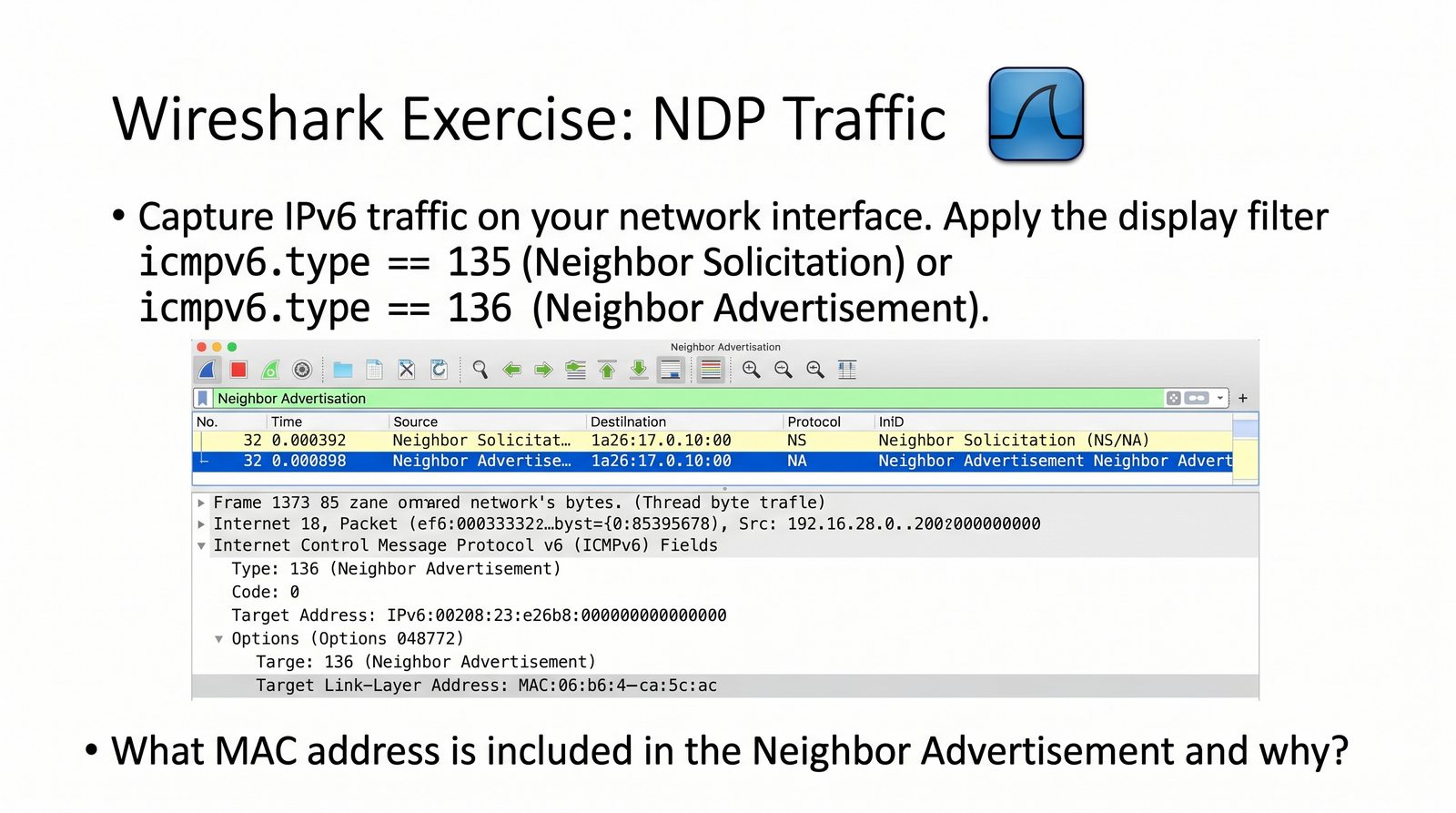

Praktyczne zrozumienie działania protokołu NDP (RFC 4861) wymaga inspekcji surowego ruchu sieciowego na poziomie bitowym. W tym ćwiczeniu laboratoryjnym studenci uruchamiają analizator pakietów Wireshark na interfejsie lokalnym, konfigurując filtr wyświetlania na pakiety sterujące: icmpv6.type == 135 || icmpv6.type == 136.

Następnie student inicjuje komunikację z inną stacją w sieci lokalnej (np. wykonując polecenie ping -6 2001:db8::2). W przechwyconym śladzie pakietowym obserwujemy następującą sekwencję zdarzeń: 1. Neighbor Solicitation (NS, typ 135): pakiet wysłany przez stację źródłową. Adres docelowy IPv6 to Solicited-Node Multicast (np. ff02::1:ff00:2), a docelowy adres MAC w ramce Ethernet to 33:33:ff:00:00:02. W ciele komunikatu znajduje się pole Target Address (poszukiwany adres IPv6) oraz opcja Source Link-Layer Address (fizyczny adres MAC nadawcy). 2. Neighbor Advertisement (NA, typ 136): stacja docelowa odpowiada pakietem unicast skierowanym bezpośrednio na adres IPv6 nadawcy. W ciele pakietu ustawiona jest flaga Solicited Flag (S=1) oraz zawarta jest opcja Target Link-Layer Address z poszukiwanym adresem MAC.

Warto również przeanalizować proces DAD (Duplicate Address Detection): podczas podnoszenia interfejsu stacja wysyła pakiet NS z adresem źródłowym nieokreślonym (::). Brak odpowiedzi NA w zadanym oknie czasowym potwierdza, że adres jest unikalny w segmencie i może zostać bezpiecznie włączony do pracy.

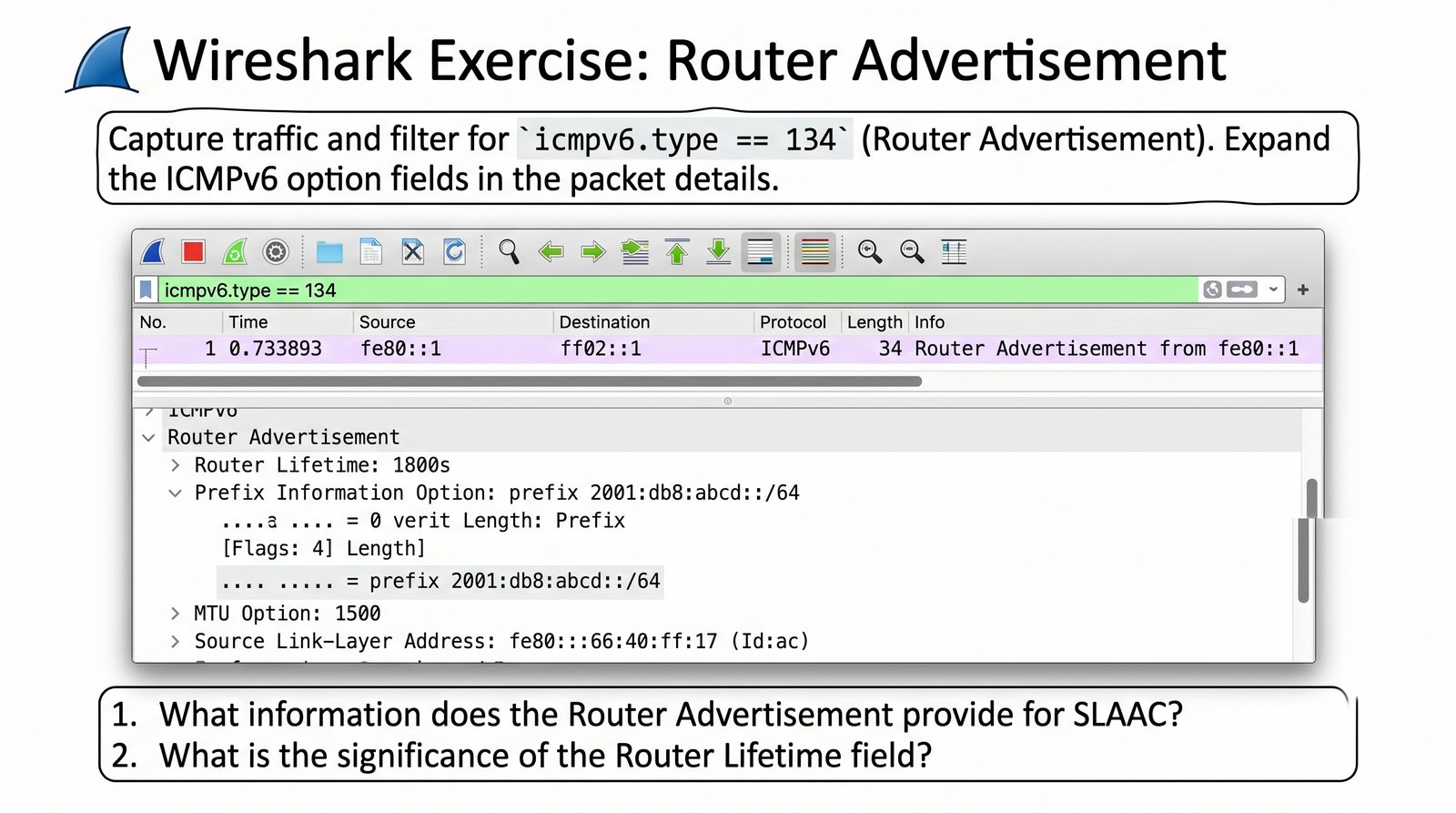

Komunikat ICMPv6 Router Advertisement (RA, typ 134) jest najważniejszą ramką sterującą w sieci lokalnej IPv6. W niniejszym ćwiczeniu laboratoryjnym studenci przechwytują pakiet RA rozgłaszany przez lokalny router (filtr w programie Wireshark: icmpv6.type == 134) i analizują jego wewnętrzną strukturę zgodnie z wytycznymi standardu RFC 4861.

Szczegółowej inspekcji podlegają następujące pola nagłówka RA: - Cur Hop Limit: domyślna wartość limitu przeskoków dla stacji w podsieci (zazwyczaj 64). - Flagi autokonfiguracji: flaga M (Managed Address Configuration) – czy stacja ma pobrać adres ze stanowego DHCPv6 (RFC 8415); flaga O (Other Configuration) – czy parametry dodatkowe (np. DNS) mają być pobrane z bezstanowego DHCPv6. - Router Lifetime: czas w sekundach, przez jaki router może pełnić funkcję bramy domyślnej (wartość 0 oznacza, że router rozgłasza prefiksy, lecz nie jest trasą domyślną do Internetu).

W sekcji opcji (ICMPv6 Options) analizujemy opcję Prefix Information Option (PIO, typ 3): - Długość prefiksu (Prefix Length, standardowo 64) oraz sam prefiks sieciowy. - Flaga L (On-Link): informuje, że adresy w tym prefiksie znajdują się w lokalnym segmencie i stacja może komunikować się z nimi bezpośrednio przez NDP bez angażowania bramy. - Flaga A (Autonomous Address Configuration): jeśli A=1, stacja ma prawo samodzielnie wygenerować adres SLAAC (RFC 4862). - Valid Lifetime oraz Preferred Lifetime: czasy określające ważność i preferencję adresu.

Dodatkowo weryfikujemy obecność opcji RDNSS (Recursive DNS Server, typ 25) opisanej w RFC 8106, która pozwala stacjom pobrać adresy serwerów DNS bezpośrednio z komunikatu RA bez konieczności uruchamiania serwera DHCPv6.

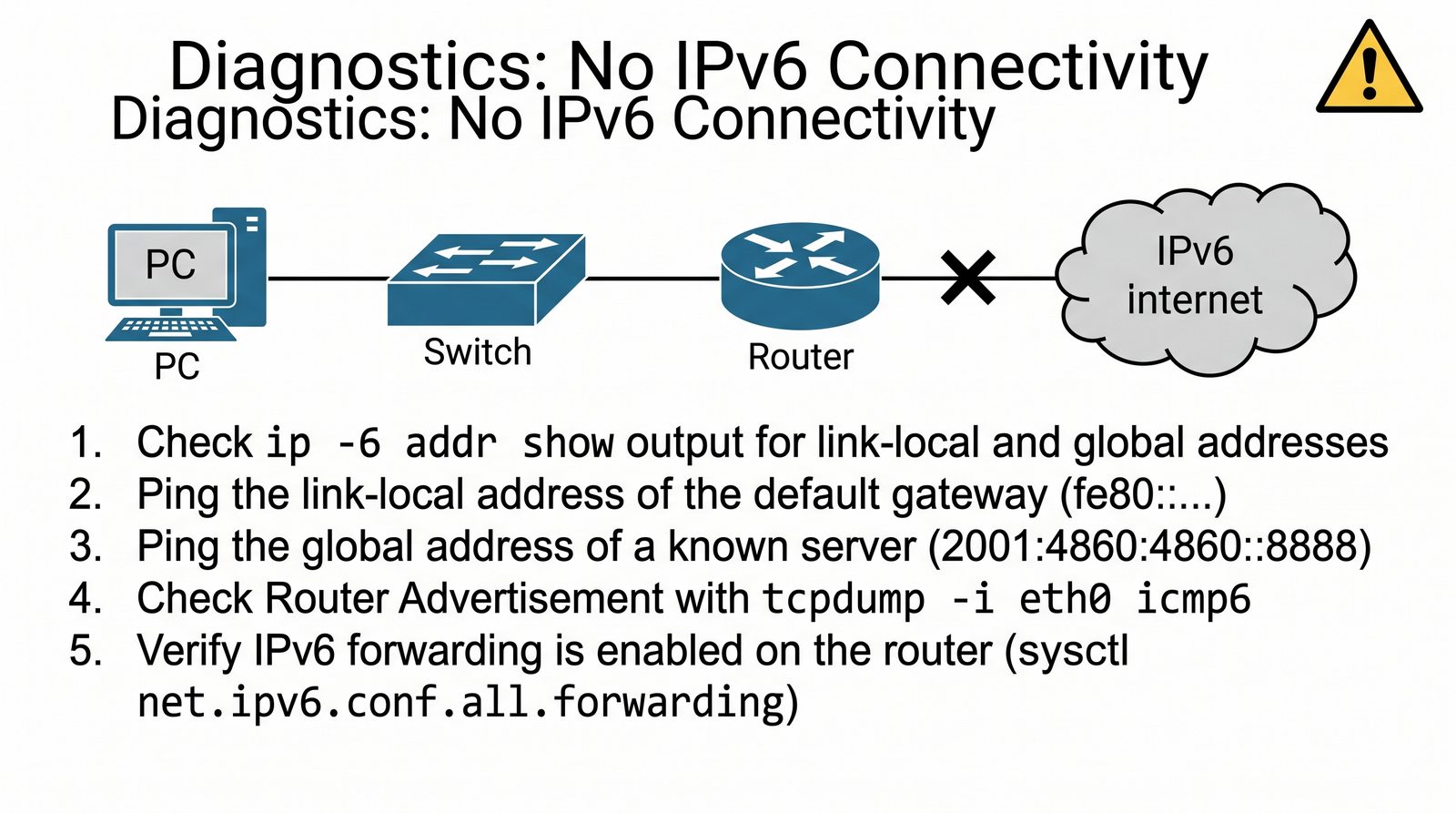

Brak łączności w sieci IPv6 jest częstym wyzwaniem w środowiskach produkcyjnych, wynikającym zazwyczaj z przenoszenia nawyków z IPv4 na specyficzną architekturę IPv6. Rozważmy realne studium przypadku inżynierskiego: stacje robocze w segmencie LAN nagle tracą dostęp do usług globalnych w sieci Internet, mimo że fizyczne łącze Ethernet pozostaje w stanie aktywnym (link up).

Ustrukturyzowany proces rozwiązywania problemu przebiega w następujących krokach: 1. Weryfikacja warstwy adresowej interfejsu: poleceniem ip -6 addr sprawdzamy, czy stacja posiada wygenerowany adres globalny GUA oraz adres Link-Local. Jeśli stacja posiada wyłącznie adres fe80::, oznacza to brak odbioru ramek Router Advertisement lub niepowodzenie procedury DAD (np. z powodu duplikatu adresu). 2. Weryfikacja bramy domyślnej: poleceniem ip -6 route badamy obecność trasy default. Jeśli brak trasy domyślnej, analizujemy stan routera brzegowego (czy włączono polecenie ipv6 unicast-routing w systemie Cisco IOS / Junos OS) oraz sprawdzamy, czy czas Router Lifetime w RA nie wynosi 0. 3. Inspekcja zapory sieciowej (Firewall ICMPv6 Filtering): jedna z najczęstszych przyczyn awarii. Administratorzy konfigurujący zaporę (np. iptables, nftables, pfSense) często bezrefleksyjnie blokują cały ruch ICMPv6, myląc go z ICMPv4. Zgodnie z wytycznymi RFC 4890 zablokowanie komunikatów ICMPv6 NS/NA/RS/RA uniemożliwia działanie protokołu NDP i całkowicie paraliżuje łączność w warstwie 2!

4. Weryfikacja Path MTU Discovery (PMTUD): jeśli małe pakiety (np. testy ping) przechodzą poprawnie, a sesje HTTP/HTTPS zawieszają się podczas transferu danych, przyczyną jest zablokowanie komunikatów ICMPv6 Packet Too Big (typ 2) na zaporze, co tworzy tzw. „czarną dziurę PMTUD” (PMTUD Black Hole wg RFC 8201).

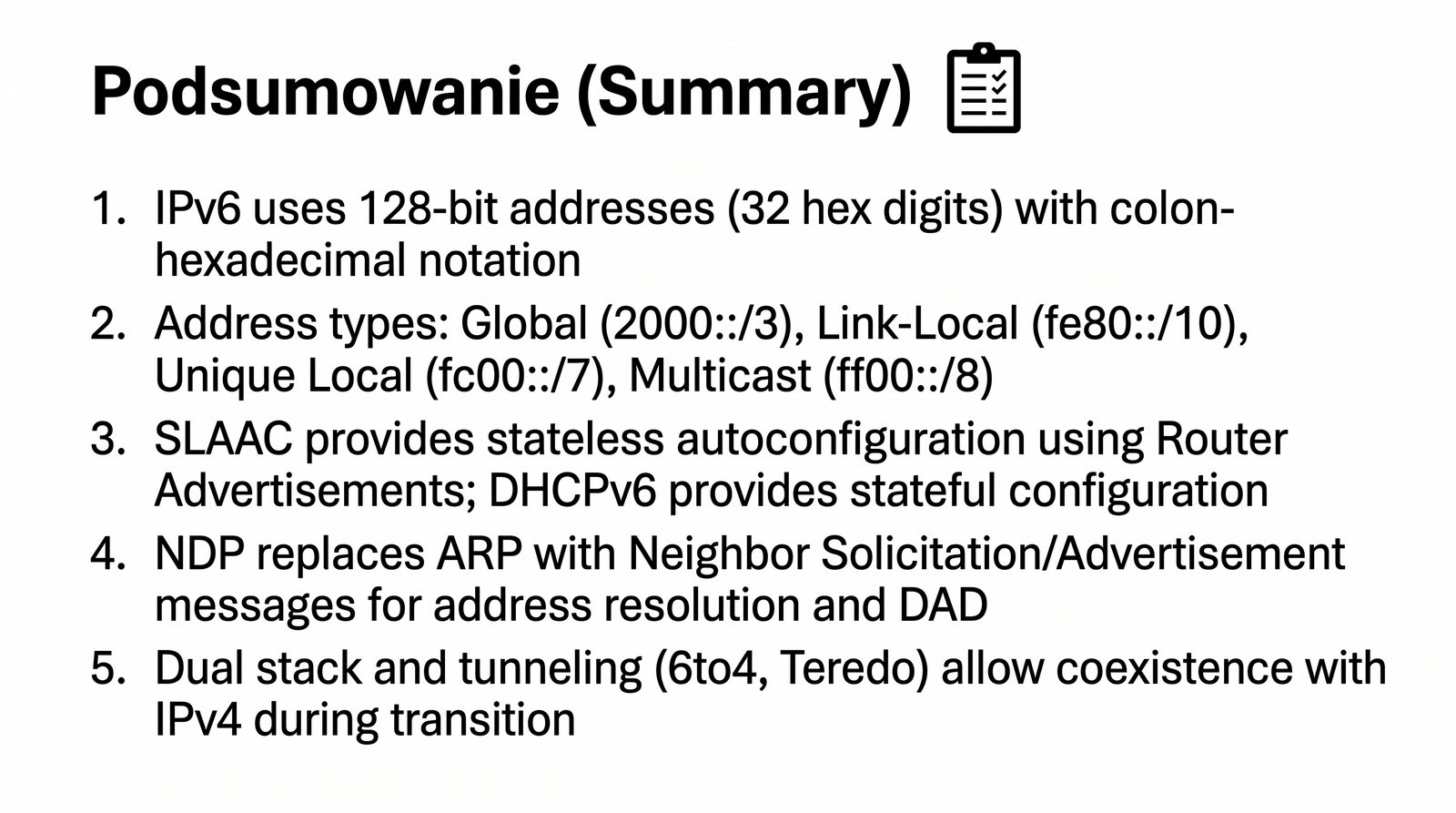

Dobiegając do podsumowania modułu poświęconego protokołowi IPv6, warto dokonać całościowej syntezy zdobytej wiedzy teoretycznej oraz wykształconych umiejętności inżynierskich. Protokół IPv6 to dojrzały, w pełni znormalizowany standard internetowy (RFC 8200), stanowiący fundament współczesnych sieci teleinformatycznych, łączności mobilnej 5G oraz chmur obliczeniowych.

Podsumujmy kluczowe filary, które inżynier sieci musi mieć trwale opanowane: - Format i kompresja: adres składa się ze 128 bitów (8 hekstetów po 16 bitów). Notacja kanoniczna (RFC 5952) wymaga usuwania zer wiodących, pisania małych liter oraz jednokrotnego użycia podwójnego dwukropka :: dla zastąpienia najdłuższego ciągu zer. - Struktura prefiksów: nienaruszalna zasada stosowania prefiksu /64 w podsieciach dostępowych LAN (RFC 7421) dzieląca adres na 64 bity sieci i 64 bity identyfikatora interfejsu. - Typologia adresów: podział na trasowalne globalnie GUA (2000::/3), unikalne lokalne ULA (fc00::/7 / fd00::/8) oraz obowiązkowe adresy Link-Local (fe80::/10) o zasięgu pojedynczego łącza.

- Protokoły dynamiczne: wyeliminowanie broadcastu i zastąpienie go multicastem; bezstanowa autokonfiguracja SLAAC (RFC 4862); protokół Neighbor Discovery Protocol (NDP, RFC 4861) zastępujący ARP; elastyczne zarządzanie stanem przez DHCPv6 (RFC 8415) oraz techniki przejściowe Dual-Stack i NAT64/DNS64.

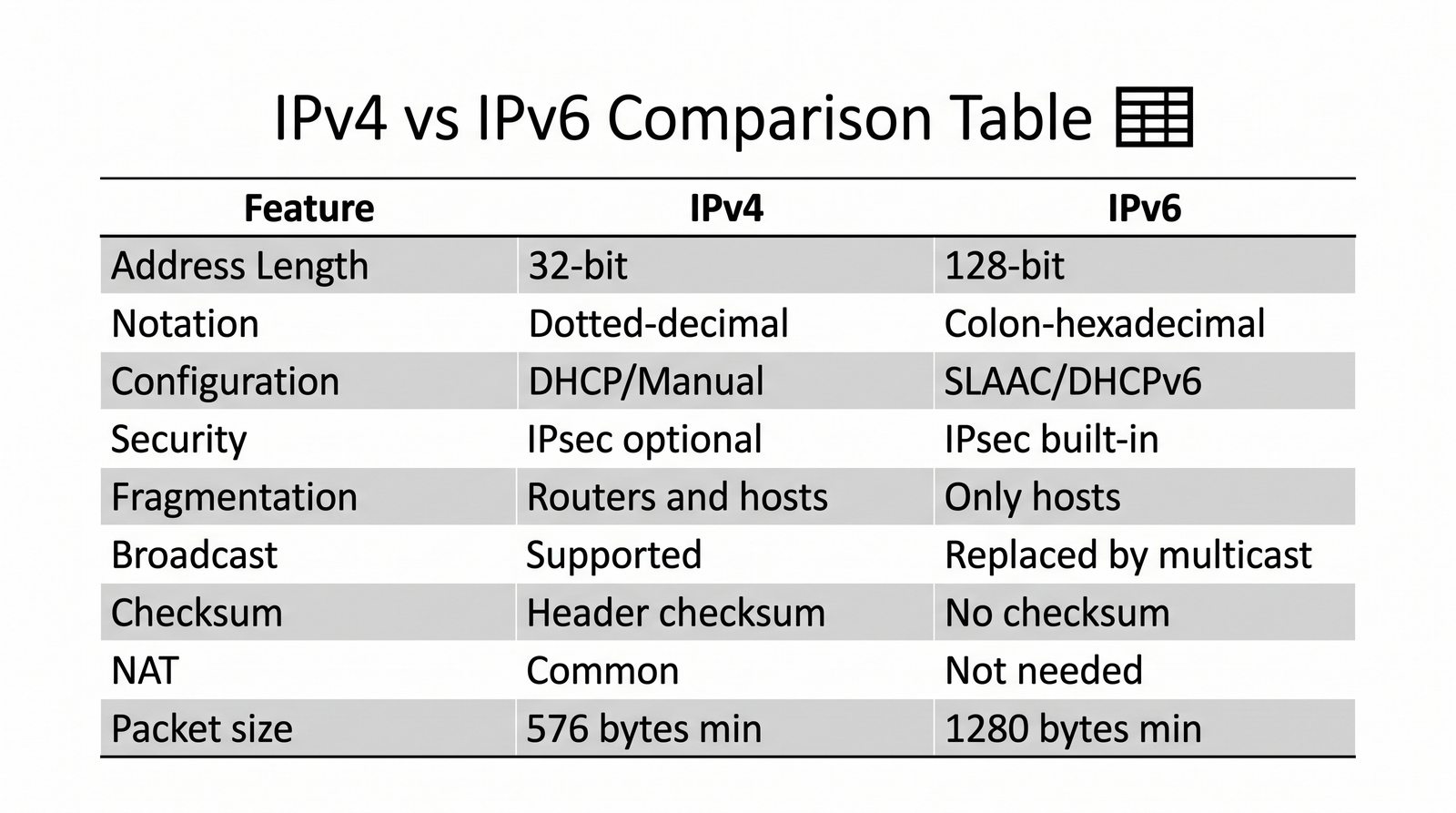

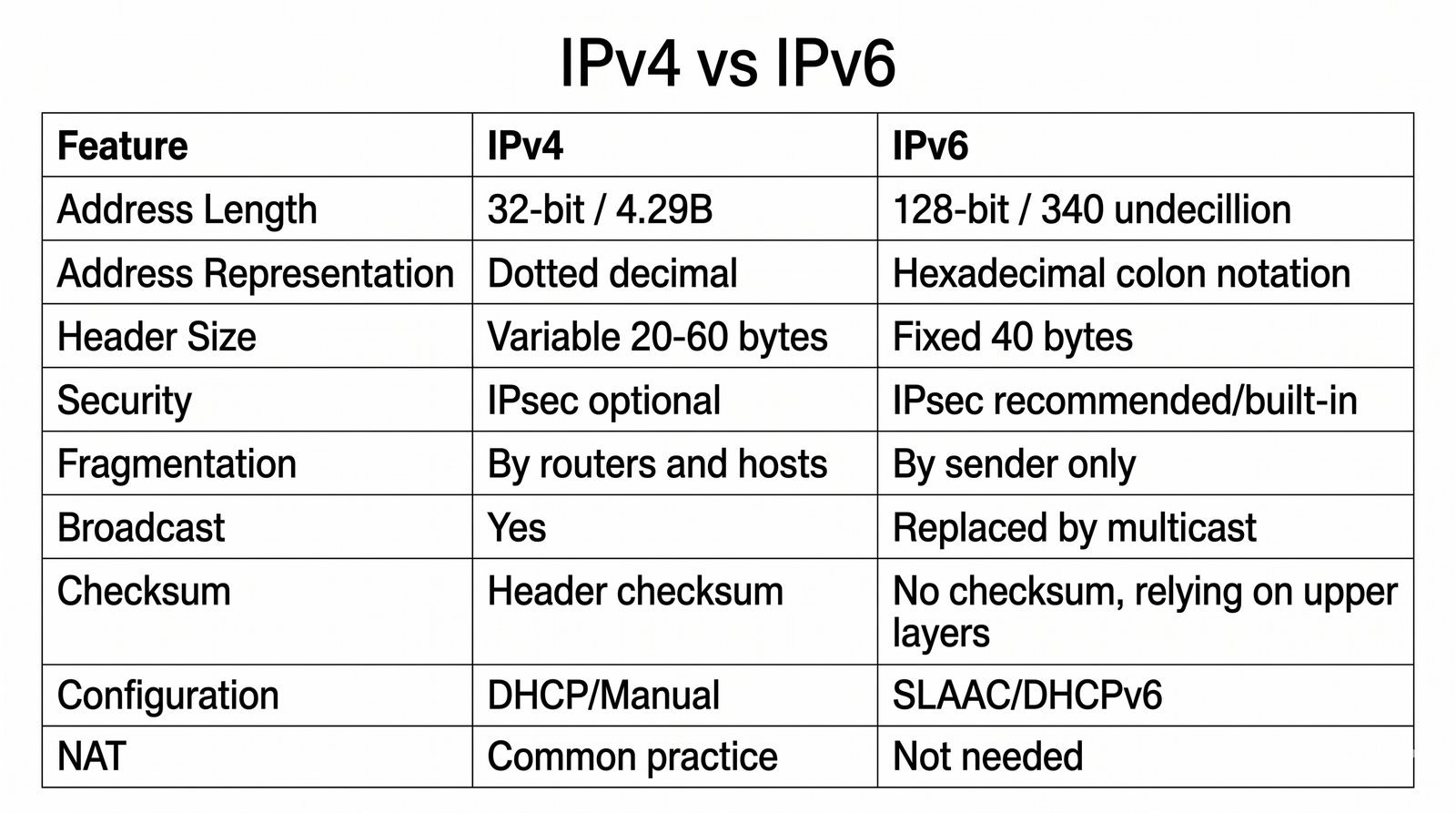

Bezpośrednie zestawienie porównawcze protokołów IPv4 (RFC 791) i IPv6 (RFC 8200) pozwala zrozumieć, dlaczego nowa architektura stanowi milowy krok naprzód w inżynierii sieciowej, a nie jedynie proste powiększenie puli adresowej.

Główne różnice architektoniczne przedstawiają się następująco: 1. Przestrzeń adresowa: IPv4 oferuje 32 bity (2³² ≈ 4,29 mld adresów, wyczerpane), podczas gdy IPv6 oferuje 128 bitów (2¹²⁸ ≈ 3,4 × 10³⁸ adresów, zasób praktycznie niewyczerpalny). 2. Nagłówek bazowy: IPv4 posiada nagłówek o zmiennej długości od 20 do 60 bajtów z polem sumy kontrolnej. IPv6 posiada stały nagłówek 40 bajtów bez sumy kontrolnej, co radykalnie przyspiesza przełączanie w układach ASIC routerów. 3. Opcje nagłówka: w IPv4 opcje umieszczane są w nagłówku głównym, spowalniając trasowanie. W IPv6 opcje przeniesiono do opcjonalnych nagłówków rozszerzeń (Extension Headers) przetwarzanych łańcuchowo przez wskaźnik Next Header.

4. Mechanizmy warstwy 2: IPv4 polega na rozgłoszeniowym protokole ARP. IPv6 wykorzystuje protokół NDP bazujący na zoptymalizowanym multicaste ICMPv6. 5. Fragmentacja pakietów: w IPv4 fragmentacji mogły dokonywać routery pośrednie. W IPv6 routery nie fragmentują pakietów – fragmentacji dokonuje wyłącznie host źródłowy w oparciu o Path MTU Discovery (RFC 8201), a minimalne dopuszczalne MTU wynosi 1280 bajtów (wobec 576 bajtów w IPv4).

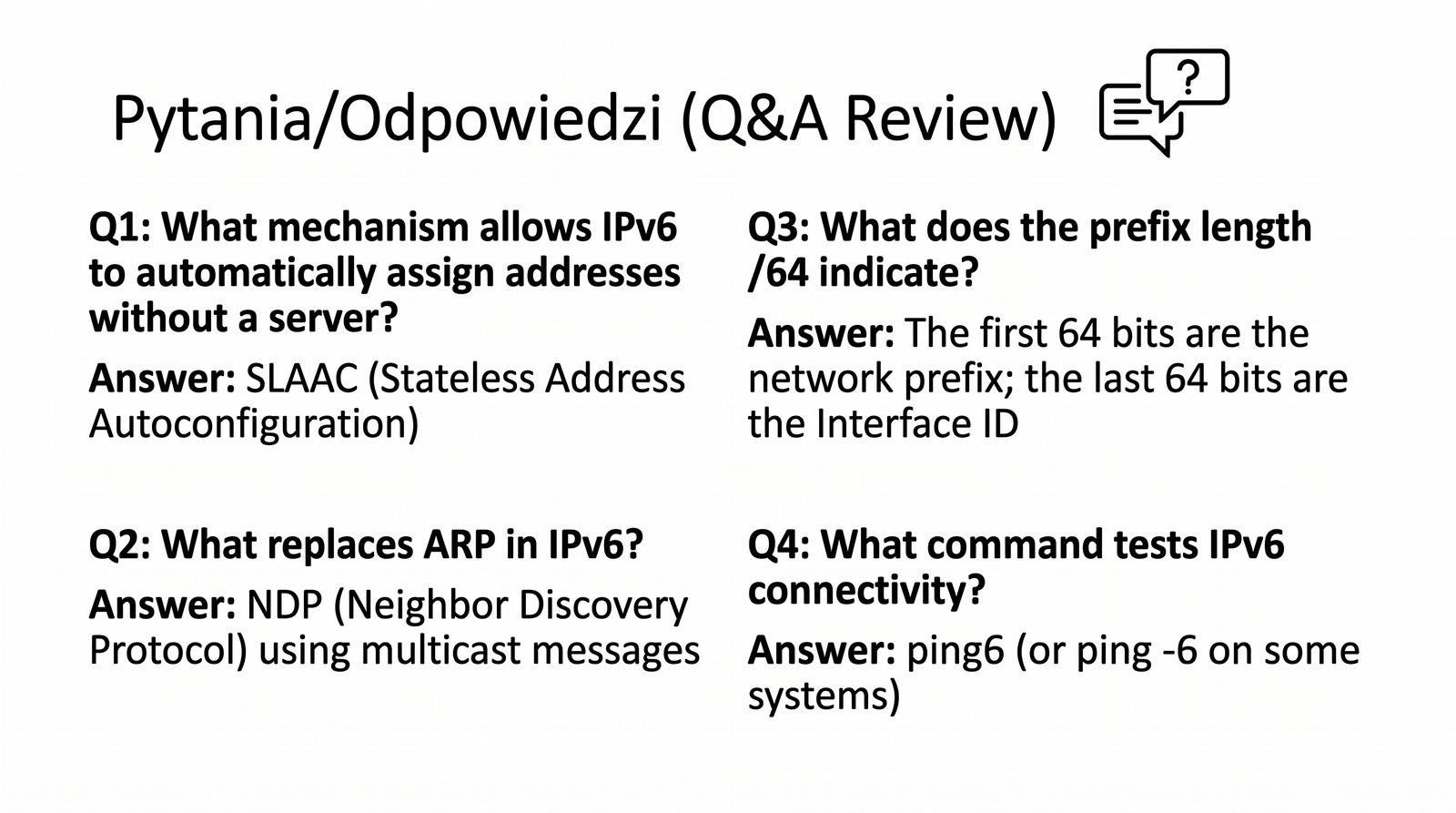

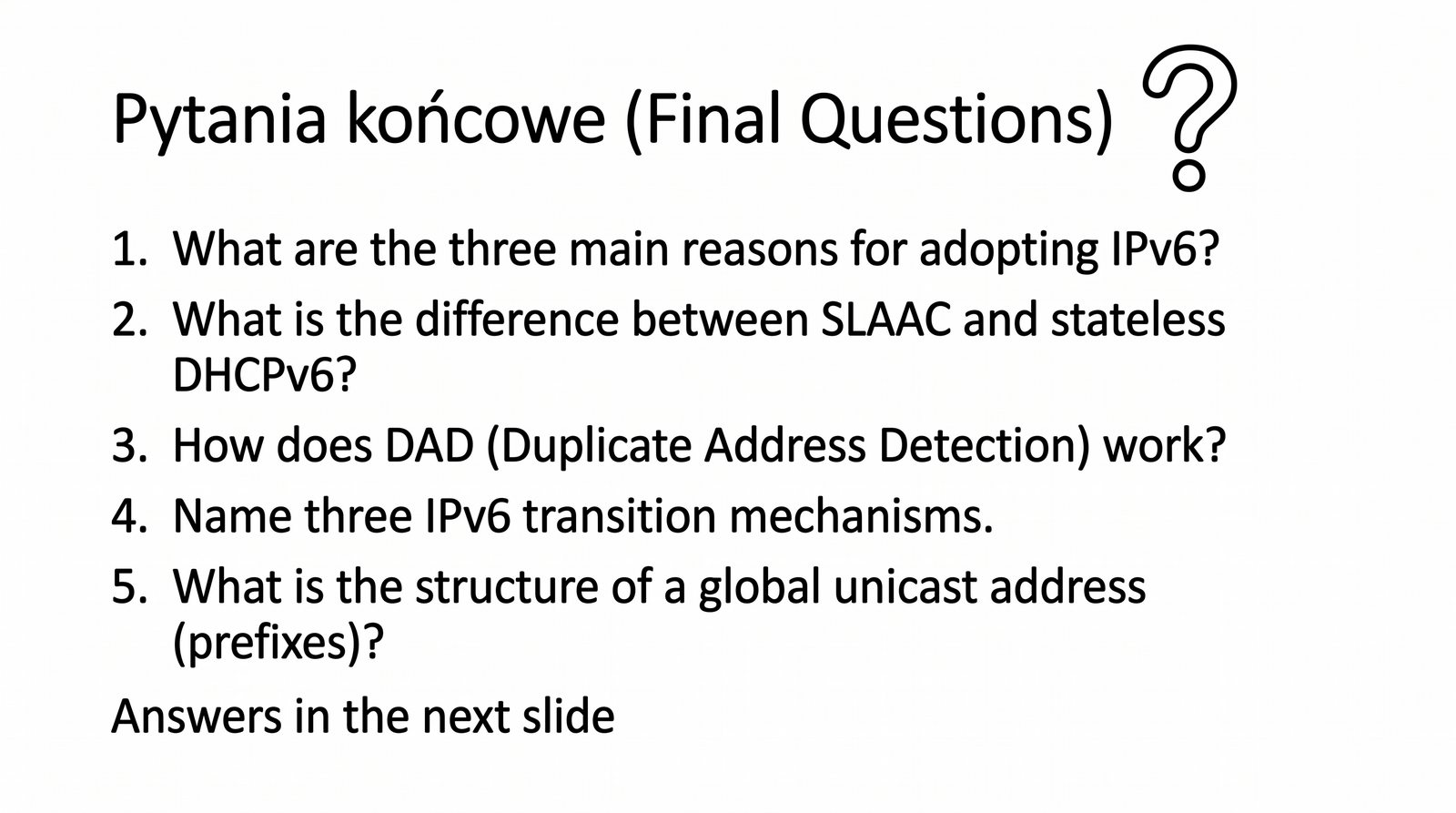

W ramach powtórzenia materiału przed egzaminem inżynierskim lub wdrożeniem produkcyjnym, zachęcamy studentów do samodzielnej odpowiedzi na poniższy zestaw pytań kontrolnych o charakterze syntetycznym:

Pytania powtórkowe: 1. Reguły zapisu kanonicznego: Dlaczego standard RFC 5952 kategorycznie zabrania użycia symbolu podwójnego dwukropka :: więcej niż jeden raz w adresie, i jaka reguła rozstrzyga remis, gdy w adresie występują dwa ciągi zer o identycznej długości? 2. Architektura adresacji: Jaki jest minimalny dopuszczalny prefiks dla podsieci dostępowej LAN i dlaczego standard RFC 7421 przestrzega przed stosowaniem prefiksów dłuższych niż /64? 3. Autokonfiguracja hosta: W jakich sytuacjach stacja robocza korzysta z mechanizmu SLAAC, kiedy odpytuje serwer Stateless DHCPv6, a kiedy przechodzi w tryb Stateful DHCPv6? Które flagi w nagłówku komunikatu Router Advertisement sterują tym wyborem? 4. Techniki koegzystencji: Jak współpracują ze sobą mechanizmy NAT64 (RFC 6146) i DNS64 (RFC 6147) w sieci operującej wyłącznie na protokole IPv6 (IPv6-only)?

Samodzielne sformułowanie precyzyjnych odpowiedzi na powyższe pytania stanowi gwarancję pełnego opanowania standardów IETF.

Warto również przeanalizować kwestię bezpieczeństwa: jakie zagrożenia niesie brak filtrowania nieautoryzowanych pakietów Router Advertisement w sieci LAN i jaki mechanizm ochronny na przełącznikach warstwy 2 (RA Guard opisany w RFC 6105) służy do eliminacji złośliwych lub błędnie skonfigurowanych routerów rozgłaszających fałszywe prefiksy IPv6 (tzw. Rogue RA)? Zdolność precyzyjnego wyjaśnienia tych zjawisk świadczy o pełnej dojrzałości inżynierskiej.

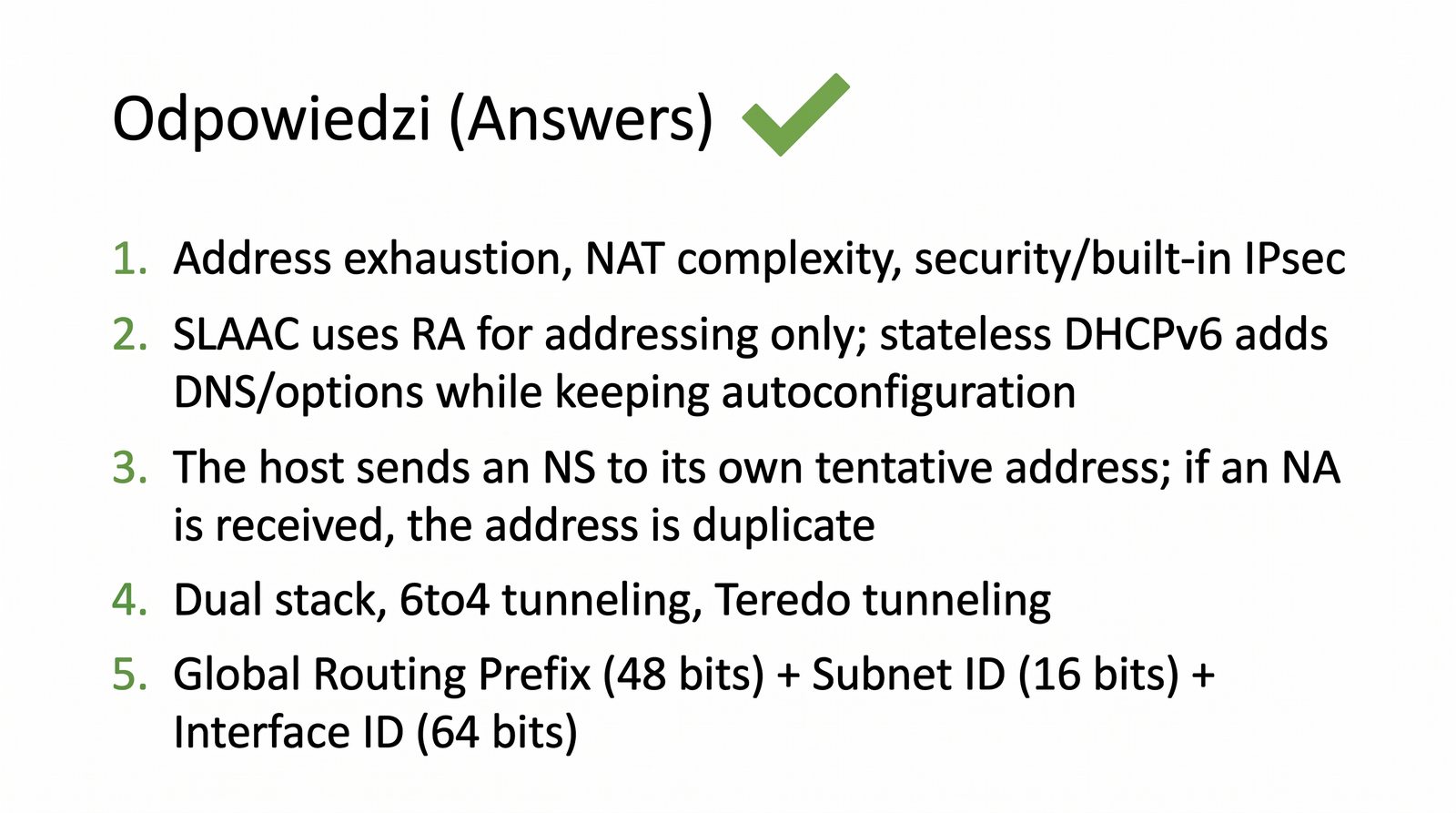

Poniżej przedstawiono autorytatywne, inżynieryjne odpowiedzi na pytania powtórkowe ze slajdu 49:

Odpowiedź 1 (Reguły zapisu): Użycie podwójnego dwukropka więcej niż raz wprowadziłoby wieloznaczność matematyczną – parser nie byłby w stanie ustalić, ile hekstetów zerowych przypada na poszczególne wystąpienia ::. W przypadku dwóch równych ciągów zer, RFC 5952 nakazuje bezwzględnie skompresować pierwszy (lewy) ciąg zer, a drugi zapisać jako jawne pojedyncze zero (np. 2001:db8::1:0:0:1 -> 2001:db8::1:0:1 jeśli drugi ma tylko 1 zero, lub 2001:db8:0:0:1:0:0:2 -> 2001:db8::1:0:0:2).

Odpowiedź 2 (Granica /64): Standardowym prefiksem LAN jest bezwzględnie /64. Wynika to z wymogów specyfikacji SLAAC (RFC 4862), która twardo oczekuje 64-bitowego Interface ID. Zgodnie z RFC 7421 maski dłuższe uniemożliwiają działanie SLAAC i łamią sprzętowe przyspieszanie routingu.

Odpowiedź 3 (SLAAC i DHCPv6): Trybem konfiguracji sterują flagi w komunikacie ICMPv6 RA: jeśli M=0 i O=0, stacja stosuje czyste SLAAC; jeśli M=0 i O=1, stacja generuje adres ze SLAAC, a opcje (DNS) pobiera ze Stateless DHCPv6; jeśli M=1, stacja ignoruje prefiks RA i pobiera pełny adres oraz opcje ze Stateful DHCPv6 (RFC 8415).

Odpowiedź 4 (NAT64 i DNS64): Gdy stacja IPv6 odpytuje o domenę posiadającą tylko rekord A (IPv4), serwer DNS64 syntetyzuje sztuczny rekord AAAA w prefiksie 64:ff9b::/96 (RFC 6052). Pakiety wysłane na ten adres trafiają do bramy NAT64 (RFC 6146), która dokonuje stanowej translacji nagłówków między IPv6 i IPv4.

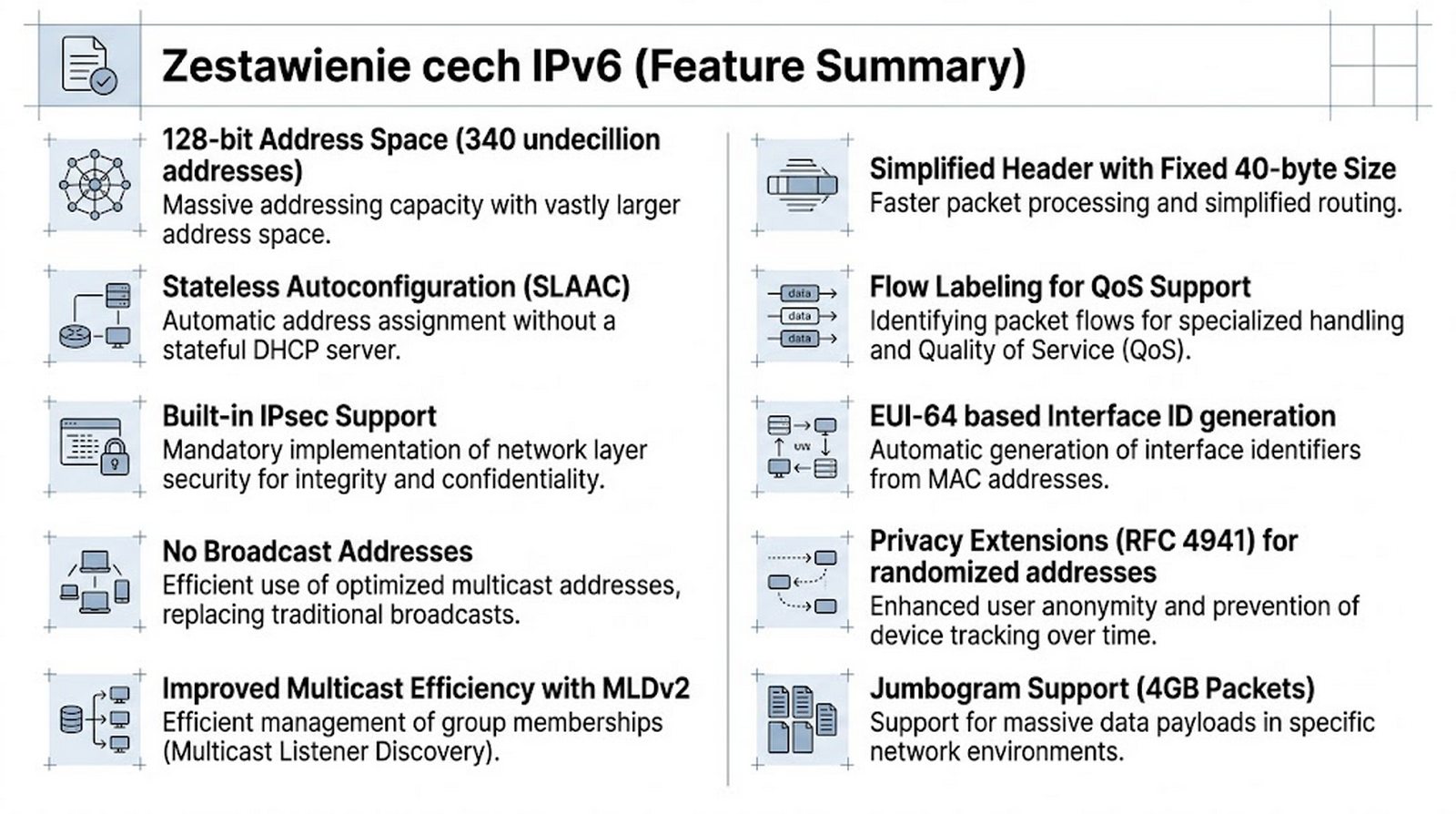

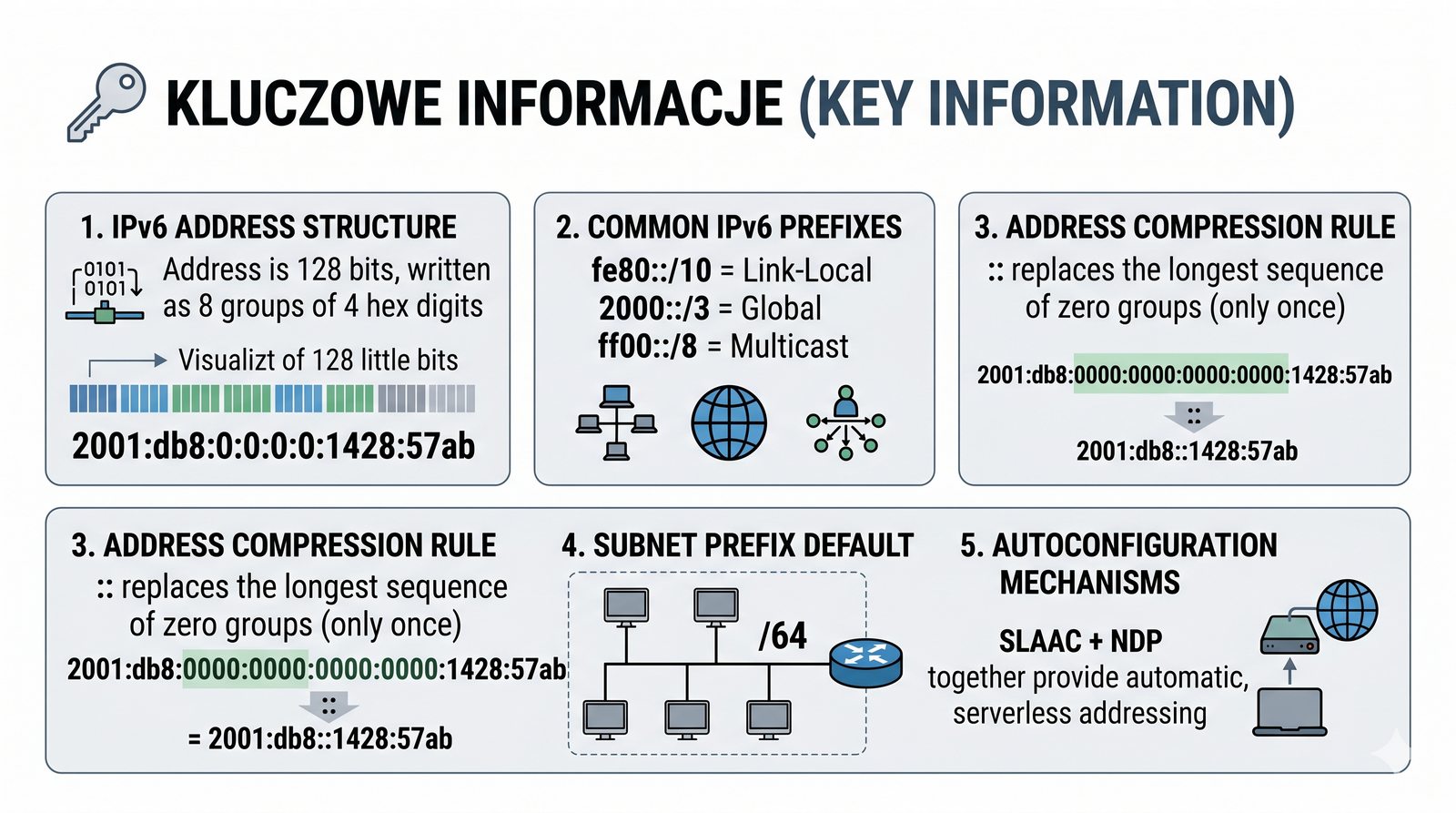

Podsumowując całościowo architekturę protokołu IPv6, należy podkreślić, że stanowi on dojrzały, stabilny i sprawdzony fundament współczesnej infrastruktury telekomunikacyjnej. Wdrożenie IPv6 rozwiązuje definitywnie problem braku adresów, który przez ponad dwie dekady zmuszał inżynierów do stosowania kosztownych, awaryjnych protez takich jak wielopoziomowy NAT (CGNAT).

Najważniejsze atrybuty techniczne IPv6, które należy trwale zapamiętać: - Kolosalna przestrzeń adresowa: 128 bitów zapewnia 2¹²⁸ unikalnych kombinacji, co pozwala na przydzielenie każdemu gospodarstwu domowemu i firmie bloku od /56 do /48 (od 256 do 65 536 podsieci /64). - Uproszczony nagłówek bazowy: stała długość 40 bajtów bez sumy kontrolnej, co pozwala procesorom sieciowym na ultraszybkie trasowanie pakietów ze stałą złożonością obliczeniową. - Brak rozgłoszeń ogólnych: broadcast został całkowicie zastąpiony adresami multicastowymi (w tym grupą węzła zapytywanego solicited-node multicast), co eliminuje burze rozgłoszeniowe i chroni urządzenia końcowe przed zbędnymi przerwaniami.

- Zaawansowana automatyzacja: protokoły SLAAC (RFC 4862) i NDP (RFC 4861) zapewniają pełną samokonfigurację urządzeń w sieci lokalnej (Plug and Play) bez konieczności utrzymywania dedykowanych serwerów.

W codziennej praktyce inżynierskiej i administratorskiej istnieje zestaw „złotych zasad”, których bezwzględne przestrzeganie decyduje o stabilności, bezpieczeństwie i wydajności wdrożonej infrastruktury IPv6:

Zasady kardynalne: 1. Reguła zapisu: Symbol :: może wystąpić w adresie dokładnie JEDEN RAZ. Użycie go wielokrotnie jest błędem składniowym uniemożliwiającym parsowanie adresu przez system operacyjny (RFC 5952). 2. Rozmiar podsieci dostępowej: Każda podsieć LAN, w której pracują urządzenia końcowe, MUSI posiadać prefiks /64. Naruszenie tej zasady łamie działanie bezstanowej autokonfiguracji SLAAC (RFC 4862, RFC 7421). 3. Ochrona protokołu ICMPv6: NIGDY NIE BLOKUJ CAŁEGO RUCHU ICMPv6 NA ZAPORZE SIECIOWEJ! Zablokowanie ICMPv6 paraliżuje mechanizmy NDP (mapowanie adresów L2) oraz Path MTU Discovery (RFC 8201), tworząc czarne dziury pakietowe. Stosuj filtrowanie selektywne zgodne z zaleceniami RFC 4890.

4. Zasięg Link-Local: Adresy fe80::/10 działają wyłącznie w obrębie danego łącza L2. Router nigdy nie przekaże ich dalej. Podczas testowania poleceniem ping zawsze wskazuj Scope ID po znaku procenta (np. %eth0 lub %12).

5. Ochrona segmentu przed Rogue RA: Wdrażając przełączniki dostępowe w sieci z protokołem IPv6, bezwzględnie aktywuj mechanizm IPv6 RA Guard (RFC 6105, RFC 7113) na wszystkich portach klienckich. Zapobiega to przejęciu domyślnej trasy przez złośliwy lub przypadkowo podłączony router (np. domowy punkt dostępowy z włączonym demonem radvd), chroniąc stacje robocze przed atakami Man-in-the-Middle (MitM) i paraliżem sieci.

Przed przejściem do modułu poświęconego diagnostyce sieci teleinformatycznych, zapraszamy do weryfikacji wiedzy za pomocą trzech zaawansowanych pytań kontrolnych:

Pytania końcowe: 1. Prywatne adresy w IPv6: Jaki prefiks jest zarezerwowany dla adresów Unique Local Addresses (ULA) zgodnie ze standardem RFC 4193, jaki jest format powszechnie stosowany w praktyce i czy adresy te podlegają trasowaniu w globalnym Internecie? 2. Transformacja sprzętowa EUI-64: W jaki sposób z fizycznego adresu MAC karty sieciowej 00:50:56:c0:00:08 tworzony jest identyfikator interfejsu EUI-64 zgodnie z RFC 4291? Jaka jest wartość wynikowego 64-bitowego identyfikatora? 3. Ochrona prywatności: Dlaczego współczesne systemy klienckie (Windows, Linux, macOS, Android) zrezygnowały z domyślnego stosowania metody EUI-64 na rzecz mechanizmów RFC 7217 i RFC 8981?

Rozważenie tych pytań pozwala powiązać wiedzę teoretyczną z realnymi wyzwaniami cyberbezpieczeństwa we współczesnych systemach operacyjnych.

Dodatkowe pytania kontekstowe do dyskusji seminaryjnej: 4. Wymuszenie MTU: Dlaczego specyfikacja IPv6 definiuje bezwzględne minimum MTU na poziomie 1280 bajtów i jakie konsekwencje dla aplikacji niesie całkowity brak fragmentacji pakietów na routerach pośrednich? 5. Koegzystencja z DNS: Jaka jest kolejność rozwiązywania nazw i nawiązywania połączeń przez algorytm Happy Eyeballs (RFC 8305) w sytuacji, gdy serwer DNS zwraca równolegle rekordy A oraz AAAA?

Poniżej przedstawiono autorytatywne odpowiedzi inżynieryjne na pytania końcowe ze slajdu 53:

Odpowiedź 1 (Adresy ULA): Adresy Unique Local zdefiniowane są w RFC 4193 w bloku fc00::/7. W praktyce inżynieryjnej stosuje się wyłącznie podzakres z bitem L=1, czyli fd00::/8, w którym kolejne 40 bitów stanowi losowo wygenerowany Global ID (np. fd12:3456:789a::/48). Adresy ULA są przeznaczone wyłącznie do komunikacji wewnątrzorganizacyjnej (intranet) i pod żadnym pozorem nie są trasowane w publicznym Internecie przez routery brzegowe ISP.

Odpowiedź 2 (Transformacja EUI-64): Dla adresu MAC 00:50:56:c0:00:08: 1. Rozcinamy adres na połowy i wstawiamy FF:FE: 0050:56ff:fec0:0008. 2. Odwracamy 7. bit w pierwszym bajcie: bajt 00 (binarnie 00000000) po inwersji 7. bitu staje się 02 (binarnie 00000010). Wynikowy 64-bitowy Interface ID ma postać: 0250:56ff:fec0:0008.

Odpowiedź 3 (Ochrona prywatności): Metoda EUI-64 bazowała na stałym sprzętowym adresie MAC, co pozwalało na globalne śledzenie użytkownika przemieszczającego się między różnymi sieciami (Interface ID pozostawał niezmienny). Nowoczesne standardy rozwiązują ten problem: RFC 7217 generuje stały w danej podsieci, lecz niepowiązany z adresem MAC identyfikator kryptograficzny, a RFC 8981 tworzy tymczasowe, rotujące adresy IP dla połączeń wychodzących, uniemożliwiając profilowanie użytkownika w Internecie.

Gratulacje! Zakończyli Państwo dziewiątą część kursu „Podstawy i Diagnostyka Sieci Komputerowych”, poświęconą w całości architekturze, adresacji i mechanizmom operacyjnym protokołu IPv6. Opanowanie materiału tego modułu – od reguł kompresji wg RFC 5952, przez typologię adresów RFC 4291, autokonfigurację SLAAC (RFC 4862) i protokół NDP (RFC 4861), po strategie koegzystencji Dual-Stack i translację NAT64 – stanowi kluczowy kamień milowy w profesjonalnym wykształceniu inżyniera sieciowego.

W kolejnej, dziesiątej części kursu – „Diagnostyka i pomiary w sieciach komputerowych” – przejdziemy do zagadnień praktycznej inżynierii operacyjnej. Szczegółowej analizie poddane zostaną:

Główne zagadnienia części 10: - Formalna metodyka wykrywania i usuwania usterek (Troubleshooting Methodology) w ujęciu modeli warstwowych OSI i TCP/IP (metody Top-Down, Bottom-Up, Divide-and-Conquer). - Narzędzia pomiarowe warstwy fizycznej: reflektometry optyczne (OTDR) i miedziane (TDR), mierniki certyfikacyjne okablowania strukturalnego Fluke Networks. - Zaawansowana analiza pakietowa w programie Wireshark: filtry przechwytywania (BPF) i wyświetlania, analiza wykresów przepływności (IO Graphs), rekonstrukcja strumieni TCP oraz badanie anomalii transmisyjnych (retransmisje, duplikaty ACK, okna zerowe). - Monitorowanie infrastruktury: protokół SNMP (RFC 3416), telemetryczny eksport przepływów NetFlow / IPFIX oraz systemy klasy NMS.

Dziękuję za aktywny udział w zajęciach i zapraszam do części dziesiątej!
