Bezprzewodowe sieci lokalne – WLAN (Wireless Local Area Network) – zrewolucjonizowały sposób korzystania ze współczesnej infrastruktury teleinformatycznej, przenosząc ciężar komunikacji z medium stałego (kabli miedzianych i światłowodowych) w otwartą przestrzeń propagacji fal elektromagnetycznych. Podstawą techniczną wszystkich powszechnie stosowanych sieci bezprzewodowych pod marką handlową Wi-Fi (zarządzaną przez sojusz przemysłowy Wi-Fi Alliance) są międzynarodowe standardy opracowywane i rozwijane od 1997 roku przez komitet IEEE 802.11.

Z punktu widzenia inżynierii sieciowej przejście z medium przewodowego na radiowe wiąże się z fundamentalną zmianą warunków transmisji. W sieci przewodowej Ethernet (standardy IEEE 802.3) medium transmisyjne jest w pełni kontrolowane, odizolowane od otoczenia, a w trybie Full-Duplex zapewnia dedykowane, bezkolizyjne kanały dla nadawania i odbioru. W sieci WLAN medium transmisyjne – eter radiowy – jest z natury medium współdzielonym (Shared Medium), otwartym na zakłócenia zewnętrzne i pracującym w trybie półdupleksu (Half-Duplex): w danym wycinku częstotliwości w tej samej chwili może nadawać tylko jedno urządzenie.

Co więcej, fale radiowe podlegają złożonym zjawiskom fizycznym: tłumieniu w wolnej przestrzeni (FSPL – Free Space Path Loss), odbiciom, ugięciom (dyfrakcji), rozproszeniu oraz absorpcji przez przeszkody budowlane (ściany, stropy, szyby). Wywołuje to zjawisko propagacji wielodrogowej (Multipath Propagation), w którym sygnał dociera do odbiornika wieloma drogami z różnymi opóźnieniami fazowymi, powodując zaniki interferencyjne. Z tego względu diagnostyka i projektowanie sieci WLAN wymaga od inżyniera nie tylko wiedzy informatycznej, lecz również gruntownej znajomości praw fizyki falowej, modulacji cyfrowych i mechanizmów kontroli dostępu do medium.

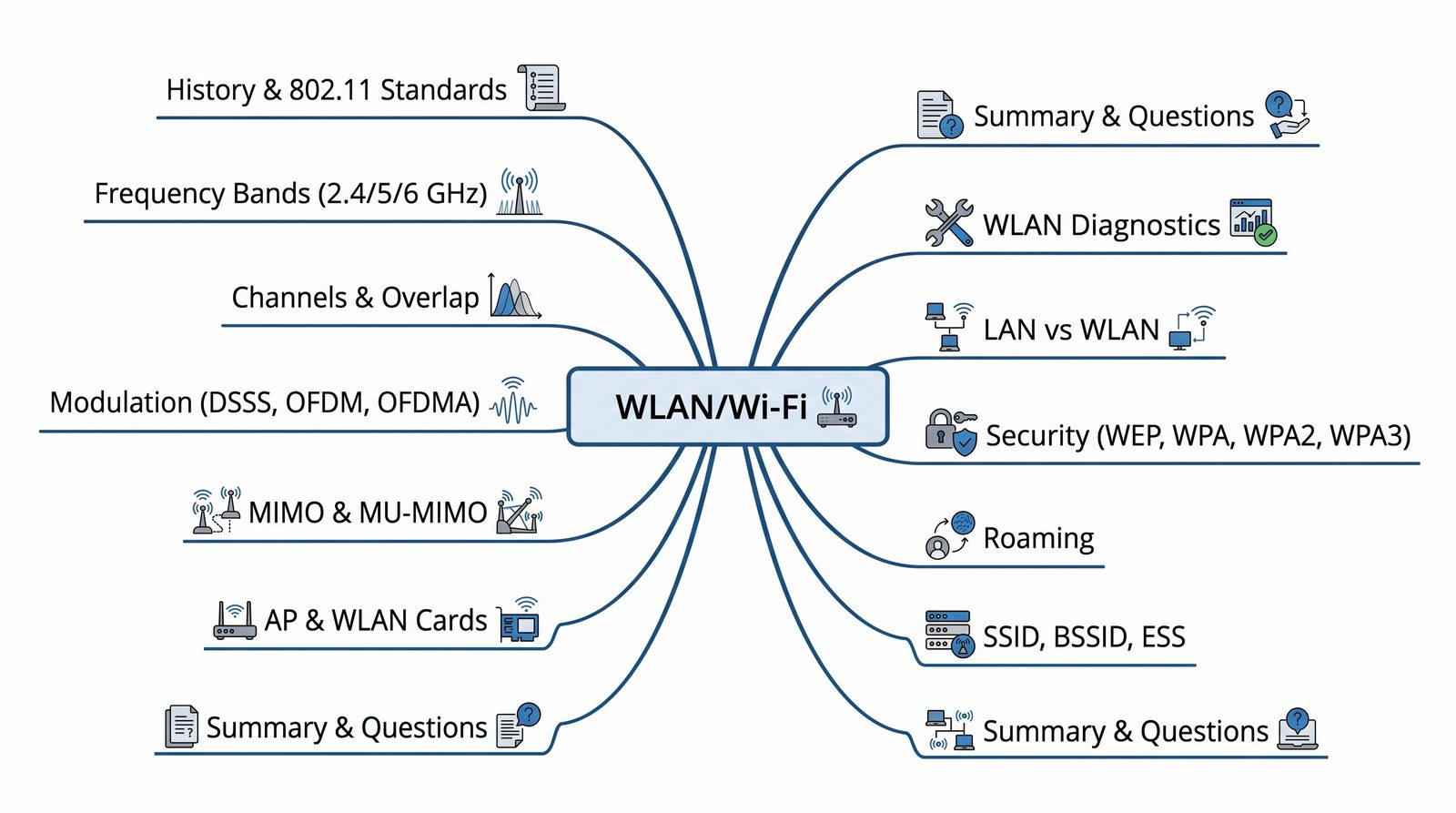

Niniejsza część kursu poświęcona jest całościowemu omówieniu technologii bezprzewodowych sieci lokalnych, ze szczególnym naciskiem na praktyczną metodykę diagnostyczną i rozwiązywanie problemów w środowiskach kampusowych i korporacyjnych. Zrozumienie zachowania sieci radiowej wymaga logicznego, warstwowego podejścia, które odzwierciedla struktura poniższego modułu dydaktycznego.

Program nauczania rozpoczyna się od analizy warstwy fizycznej (L1): zbadamy historię standardów od pierwotnego protokołu ALOHAnet po najnowocześniejszy Wi-Fi 7 (IEEE 802.11be), charakterystykę pasm częstotliwości 2,4 GHz, 5 GHz i 6 GHz, reguły alokacji kanałów radiowych, zjawisko bondingu oraz zaawansowane modulacje cyfrowe (OFDM, OFDMA, konstelacje do 4096-QAM) i techniki wieloantenowe MIMO / MU-MIMO. Poznamy również zasady doboru anten i bilansowania budżetu łącza radiowego.

W kolejnym etapie przejdziemy do warstwy łącza danych (L2): omówimy architekturę punktów dostępowych (AP), tryby pracy kart sieciowych (ze szczególnym uwzględnieniem trybu monitor), identyfikatory sieciowe (SSID, BSSID, ESS) oraz szczegółową anatomię ramek zarządzających (Beacon, Probe), sterujących (RTS/CTS, ACK) i danych. Dokładnie przeanalizujemy mechanizm unikania kolizji CSMA/CA oraz rozwiązanie problemu ukrytego węzła (Hidden Node).

W części zaawansowanej zbadamy mechanizmy bezpieczeństwa (ewolucję od podatnego WEP, przez WPA2-Enterprise, po WPA3 z SAE i 192-bitowym szyfrowaniem CNSA), standardy szybkiego roamingu (IEEE 802.11r/k/v), a także opanujemy profesjonalny warsztat pomiarowy: pasywne i aktywne skanowanie widma, dekompozycję ruchu w analizatorach Wireshark i Kismet, interpretację wskaźników RSSI i SNR oraz metodykę projektowania sieci w oparciu o badania Site Survey i mapy propagacji (Heatmapy).

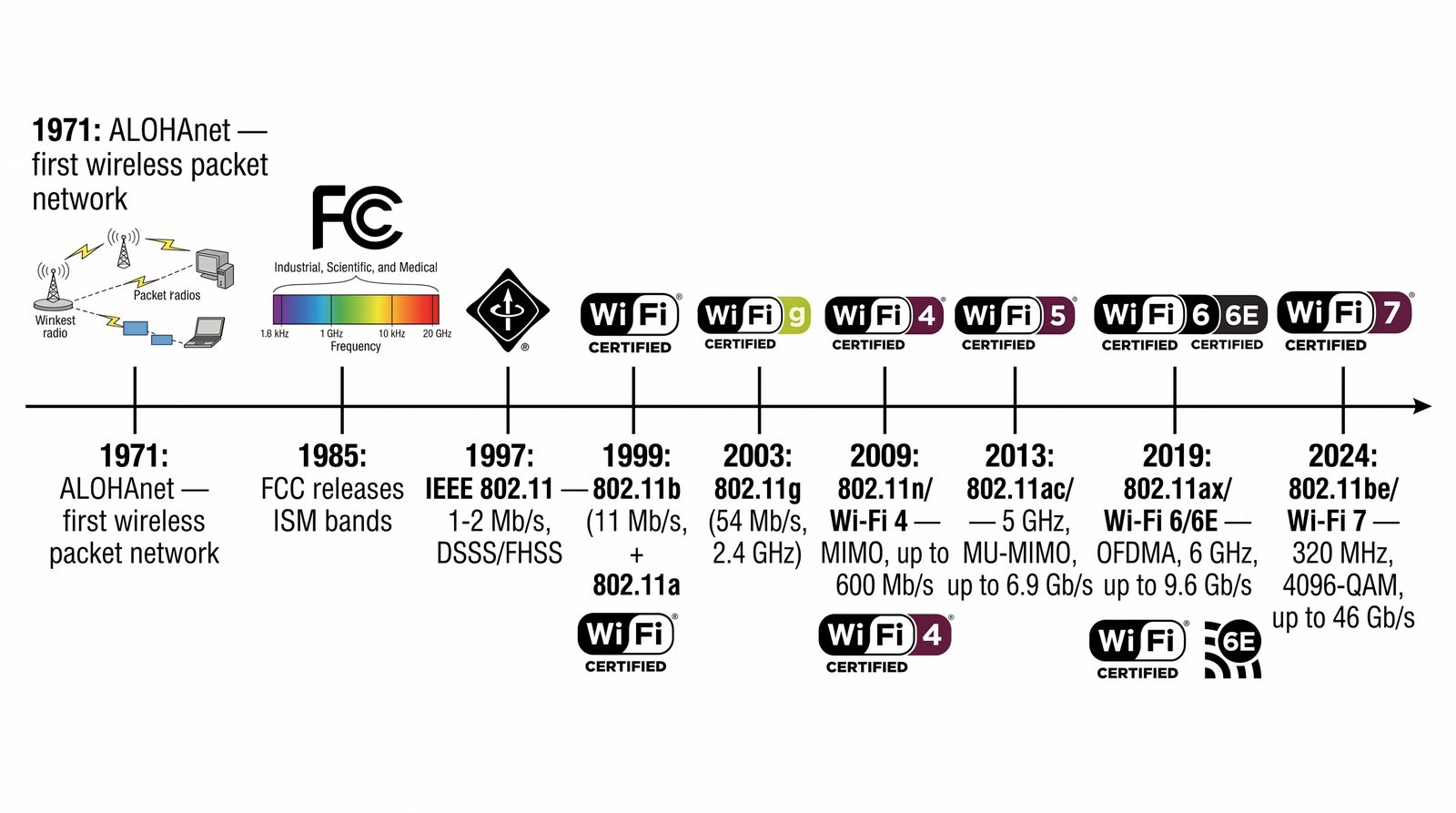

Początki pakietowych sieci radiowych sięgają 1971 roku, kiedy profesor Norman Abramson na Uniwersytecie Hawajskim stworzył eksperymentalną sieć ALOHAnet. Jej celem było bezprzewodowe połączenie wysp hawajskich z centralnym komputerem. W ALOHAnet po raz pierwszy zastosowano losowy wielodostęp do wspólnego kanału radiowego, co stało się bezpośrednim protoplastą zarówno przewodowego protokołu CSMA/CD Roberta Metcalfe'a, jak i późniejszych standardów bezprzewodowych.

Przełomem komercyjnym było uwolnienie przez amerykańską Federalną Komisję Łączności (FCC) w 1985 roku nielicencjonowanych pasm ISM (Industrial, Scientific, Medical). Doprowadziło to w 1997 roku do opublikowania przez instytut IEEE pierwszej oficjalnej normy IEEE 802.11-1997, oferującej transfery na poziomie zaledwie 1 i 2 Mb/s z wykorzystaniem rozpraszania widma DSSS i FHSS. Dwa lata później nastąpił podział na standard 802.11b (11 Mb/s w 2,4 GHz, który zapoczątkował masową popularność Wi-Fi pod marką Wi-Fi Alliance) oraz 802.11a (54 Mb/s w pasmie 5 GHz z rewolucyjną modulacją OFDM). W 2003 roku wprowadzono 802.11g, przenoszący modulację OFDM do pasma 2,4 GHz.

Kolejne generacje przyniosły skokowe wzrosty wydajności: norma IEEE 802.11n (Wi-Fi 4, 2009 r.) wprowadziła obsługę technologii wieloantenowej MIMO, łączenie kanałów do 40 MHz oraz prędkości do 600 Mb/s w obu pasmach; IEEE 802.11ac (Wi-Fi 5, 2013 r.) ograniczył się do pasma 5 GHz, przynosząc kanały 80 i 160 MHz, modulację 256-QAM oraz MU-MIMO; IEEE 802.11ax (Wi-Fi 6 / Wi-Fi 6E, 2021 r.) wprowadził zwielokrotnienie OFDMA, kolorowanie BSS, modulację 1024-QAM oraz otwarcie nowego, czystego pasma 6 GHz; najnowszy standard IEEE 802.11be (Wi-Fi 7, 2024 r.) wprowadza gigantyczne pasma 320 MHz, modulację 4096-QAM oraz rewolucyjną agregację pasm MLO (Multi-Link Operation), osiągając przepustowości rzędu 46 Gb/s.

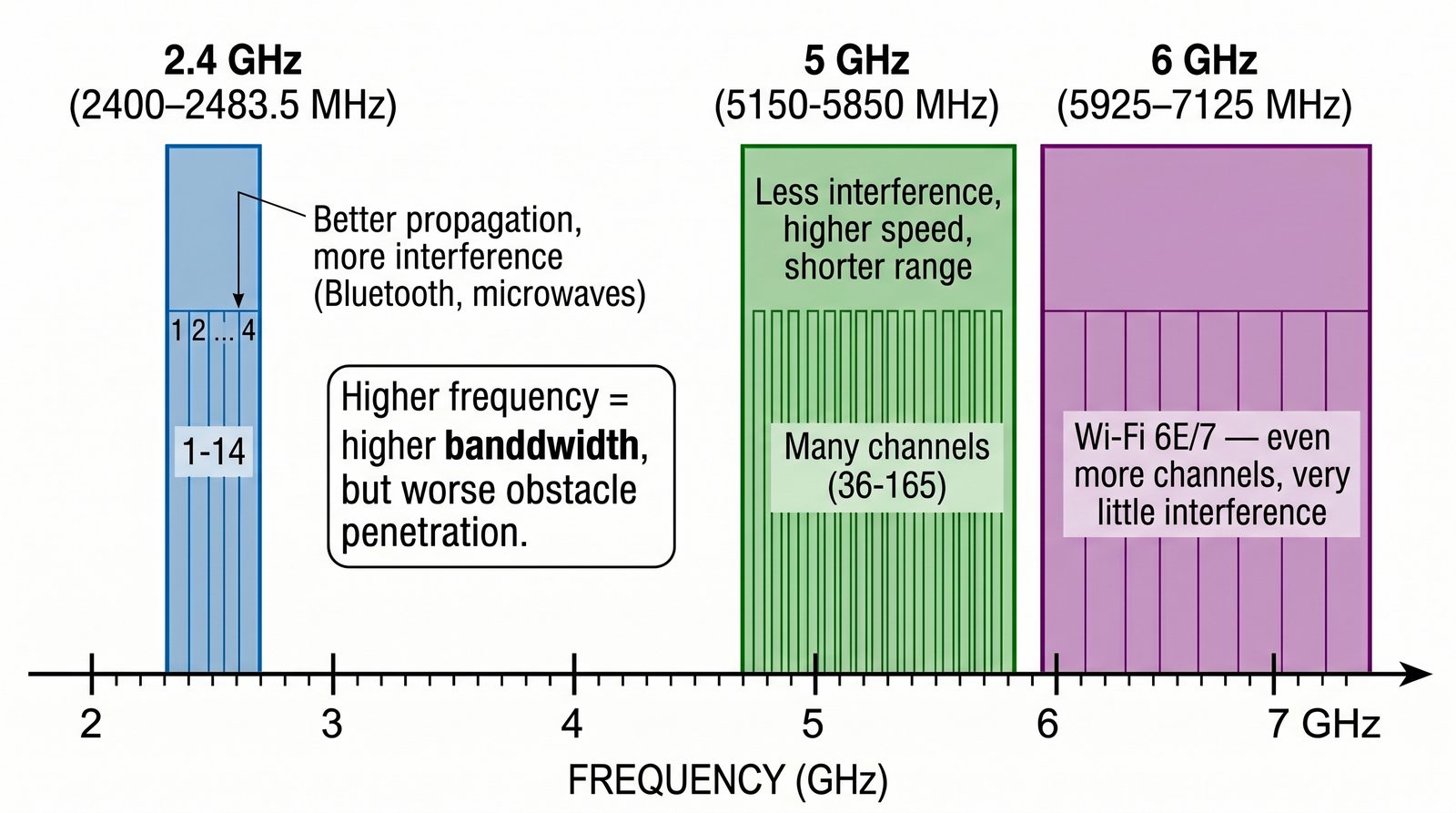

Współczesne sieci Wi-Fi operują w trzech głównych pasmach radiowych: 2,4 GHz, 5 GHz oraz najnowszym 6 GHz. Zgodnie z podstawowymi prawami elektrodynamiki i modelem tłumienia w wolnej przestrzeni (FSPL – Free Space Path Loss), tłumienie fali elektromagnetycznej rośnie proporcjonalnie do kwadratu częstotliwości (f²). Oznacza to, że fala o częstotliwości 5 GHz tłumi się w przestrzeni o około 6 dB silniej niż fala 2,4 GHz, a fala 6 GHz jeszcze mocniej.

Pasmo 2,4 GHz (2400–2483,5 MHz) cechuje się znakomitą zdolnością penetracji przeszkód budowlanych (ściany z cegły, drzwi, stropy) i dużym zasięgiem. Jednak jego całkowita szerokość wynosi zaledwie 83,5 MHz, co pozwala na wydzielenie zaledwie trzech nienakładających się kanałów 20 MHz. Ponadto pasmo to jest ekstremalnie zatłoczone przez urządzenia nie-Wi-Fi (Bluetooth, kuchenki mikrofalowe, bezprzewodowe kamery, aparatura przemysłowa ISM), co czyni je środowiskiem o wysokim poziomie szumów tła.

Pasmo 5 GHz (5150–5725 MHz w Europie) oferuje około 500 MHz szerokości widma i pozwala na wydzielenie do 19 niezależnych kanałów 20 MHz. Sygnał 5 GHz słabiej przenika przez grube ściany żelbetowe, lecz zapewnia drastycznie wyższe prędkości, możliwość łączenia kanałów (Bonding 40, 80 i 160 MHz) oraz znacznie niższy poziom zakłóceń obcych. Część tego pasma podlega jednak rygorom mechanizmu DFS ze względu na obecność radarów meteorologicznych.

Najnowsze pasmo 6 GHz (5945–6425 MHz w Europie wg decyzji UKE/KE, a w USA aż do 7125 MHz) wprowadzone w standardach Wi-Fi 6E i Wi-Fi 7, oferuje aż do 480 MHz (w Europie) lub 1200 MHz (w USA) nieskazitelnie czystego widma. W paśmie 6 GHz całkowicie wyeliminowano kompatybilność wsteczną ze starymi standardami (brak ramek 802.11b/g/a/n), co eliminuje narzut przestarzałych protokołów i pozwala na bezprecedensową efektywność transferów o ultraniskich opóźnieniach.

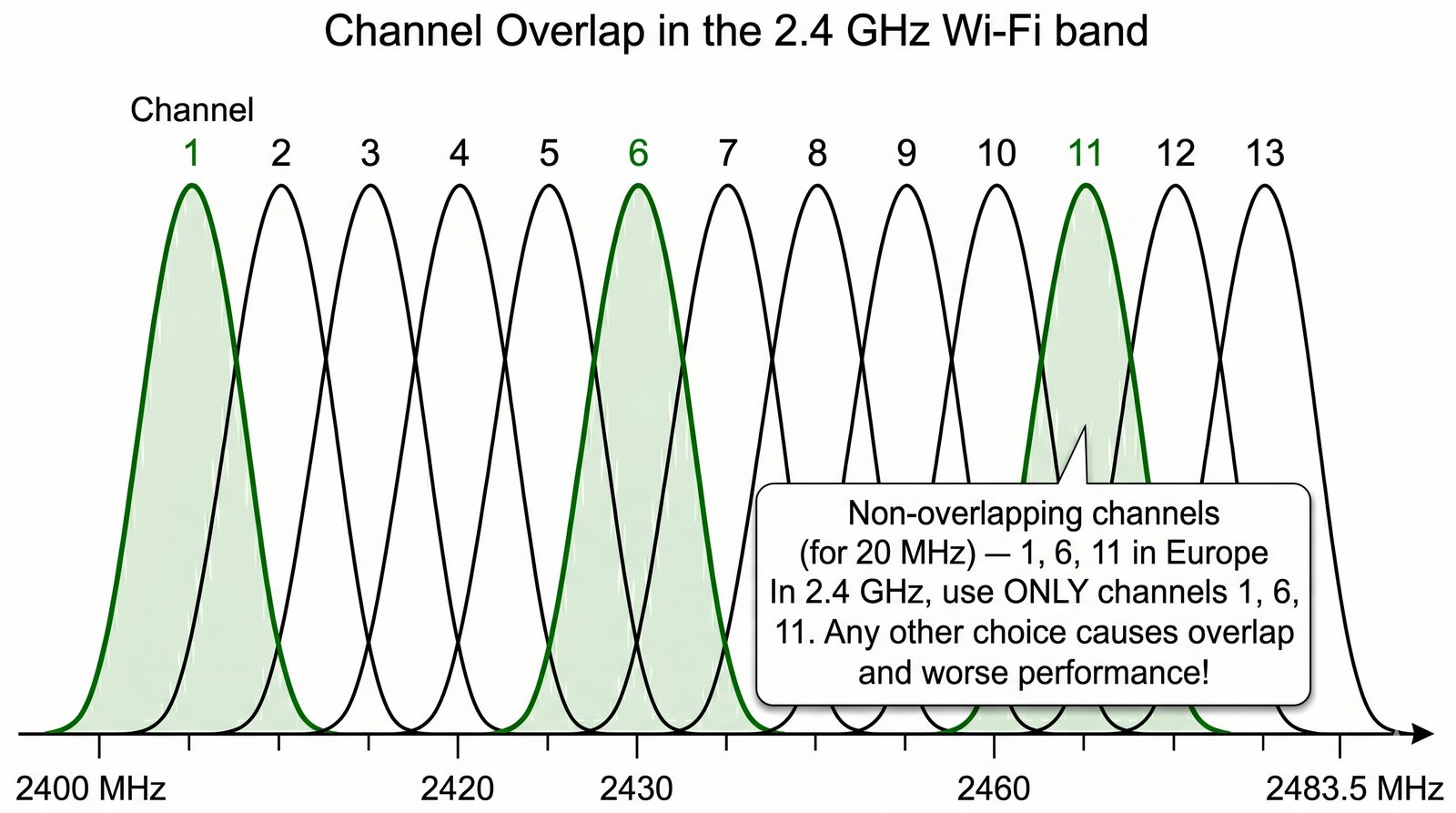

Pasmo częstotliwości 2,4 GHz zostało podzielone w standardzie IEEE 802.11 na kanały o środkowych częstotliwościach oddalonych od siebie o zaledwie 5 MHz (np. kanał 1 to 2412 MHz, kanał 2 to 2417 MHz, kanał 3 to 2422 MHz itd.). Z kolei maska widmowa sygnału Wi-Fi o szerokości nominalnej 20 MHz zajmuje w rzeczywistości pasmo o szerokości od 20 do 22 MHz (z uwzględnieniem zboczy filtrujących). W efekcie kanały sąsiadujące w numeracji zachodzą na siebie w stopniu uniemożliwiającym niezależną pracę.

Jedynym zbiorem trzech kanałów o szerokości 20 MHz, które nie nakładają się na siebie w całym dostępnym widmie pasma ISM (w regulacjach amerykańskich FCC oraz europejskich ETSI), są kanały 1, 6 oraz 11. Odstęp pomiędzy środkowymi częstotliwościami tych kanałów wynosi dokładnie 25 MHz (2412 MHz, 2437 MHz oraz 2462 MHz), co gwarantuje pełną separację widmową bez powstawania niepożądanych wstęg bocznych i interferencji.

W Europie i Polsce (zgodnie z przepisami Urzędu Komunikacji Elektronicznej – UKE) dopuszczone są dodatkowo kanały 12 i 13, co teoretycznie umożliwia stworzenie alternatywnego układu czterech kanałów nienakładających się: 1, 5, 9 i 13. W praktyce inżynierskiej układ ten jest jednak odradzany, ponieważ margines separacji wynosi w nim tylko 20 MHz (powstają szczątkowe interferencje), a urządzenia sprowadzane z rynku USA często nie obsługują kanałów 12 i 13, tracąc łączność z siecią.

Kardynalnym błędem niedoświadczonych instalatorów jest konfigurowanie punktów dostępowych na kanałach pośrednich, takich jak kanał 2, 3, 4, 8 czy 9. Urządzenie pracujące na kanale 3 generuje tzw. interferencje sąsiedniokanałowe (ACI – Adjacent Channel Interference) zarówno dla komórek na kanale 1, jak i na kanale 6. Odbiorniki traktują taki sygnał nie jako zdekodowaną ramkę, lecz jako nieodwracalny szum radiowy, co niszczy stosunek SNR i drastycznie obniża przepustowość całego otoczenia.

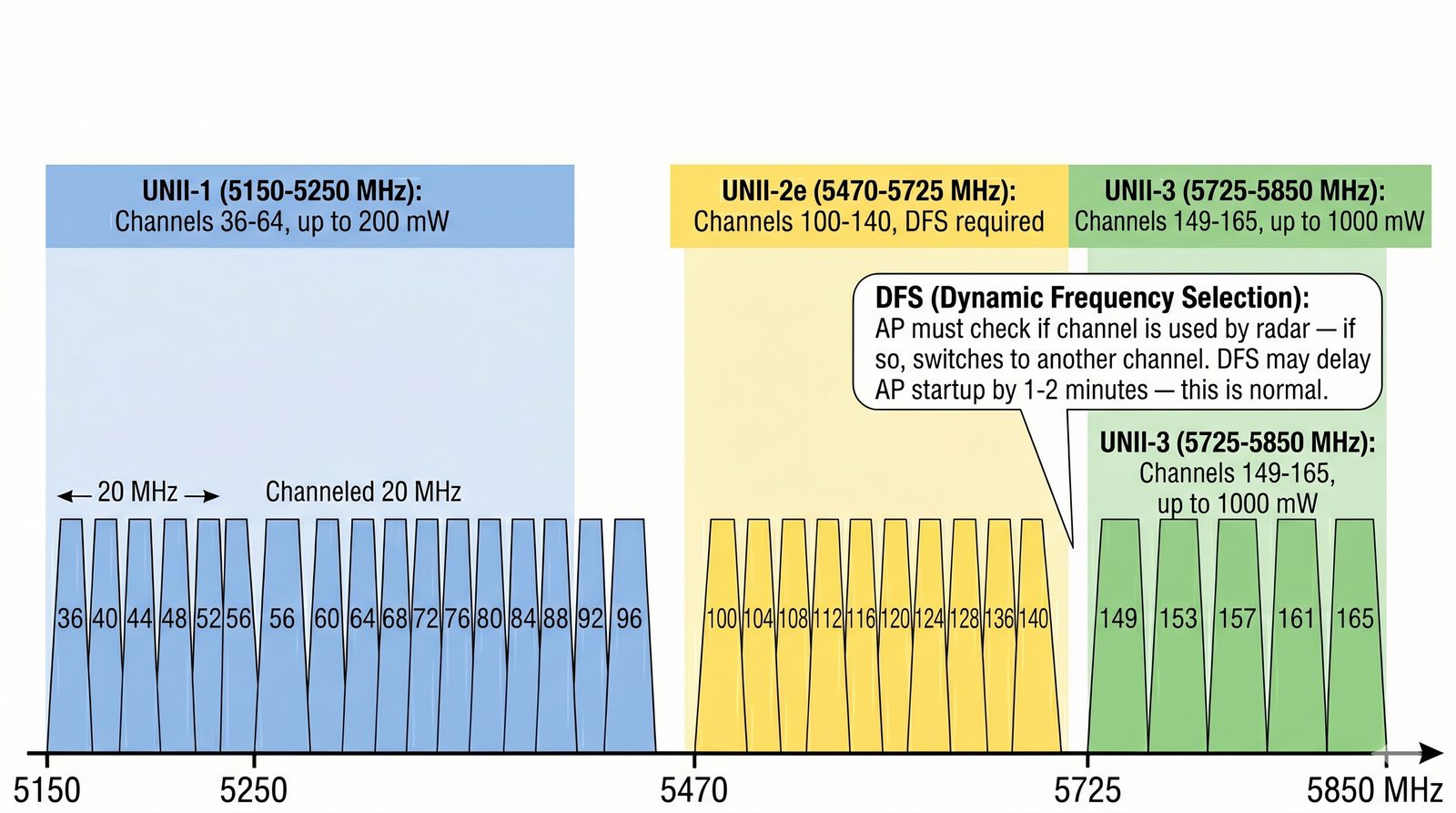

Pasmo 5 GHz w technologii bezprzewodowej oferuje nieporównywalnie większą przestrzeń widmową niż 2,4 GHz. W nomenklaturze międzynarodowej podzielone jest ono na podzakresy U-NII (Unlicensed National Information Infrastructure): 1) U-NII-1 (kanały 36–48, 5150–5250 MHz) – przeznaczony pierwotnie wyłącznie do użytku wewnątrz budynków (Indoor), wolny od jakichkolwiek ograniczeń radarowych; 2) U-NII-2A (kanały 52–64, 5250–5350 MHz) oraz U-NII-2C (kanały 100–144, 5470–5725 MHz) – podzakresy o dużej liczbie kanałów, ale współdzielone z systemami radarowymi; 3) U-NII-3 (kanały 149–165, 5725–5850 MHz) – w Europie uregulowany dla systemów SRD o ograniczonej mocy.

Z punktu widzenia diagnostyki kluczowe znaczenie ma mechanizm DFS (Dynamic Frequency Selection), wprowadzony poprawką IEEE 802.11h. Ponieważ częstotliwości z zakresu U-NII-2A i U-NII-2C są wykorzystywane przez państwowe radary meteorologiczne (badające opady atmosferyczne, tzw. radary dopplerowskie) oraz radary wojskowe, punkty dostępowe Wi-Fi nie mogą nadawać na tych kanałach bez wcześniejszej i ciągłej weryfikacji obecności impulsów radarowych.

Procedura DFS nakłada na punkt dostępowy rygorystyczne obowiązki: przed rozpoczęciem nadawania na kanale DFS punkt dostępowy musi przejść w tryb pasywnego nasłuchu przez określony czas – procedura CAC (Channel Availability Check). Dla większości kanałów wynosi on 60 sekund, jednak dla kanałów 120, 124 i 128 (nakładających się na radary meteorologiczne) czas CAC wynosi aż 10 minut! W tym czasie punkt dostępowy nie rozgłasza sieci dla klientów.

Jeśli w trakcie normalnej pracy punkt dostępowy wykryje sygnał radaru (tzw. Radar Event), musi natychmiast wyemitować ramkę Channel Switch Announcement (CSA), rozkazać klientom przełączenie na inny kanał i zamilknąć w czasie poniżej 200 ms. Zablokowany kanał trafia na listę Non-Occupancy Period (NOP) na co najmniej 30 minut. Nieświadomi administratorzy często diagnozują takie zjawisko jako awarię sprzętową lub restartowanie się punktu dostępowego.

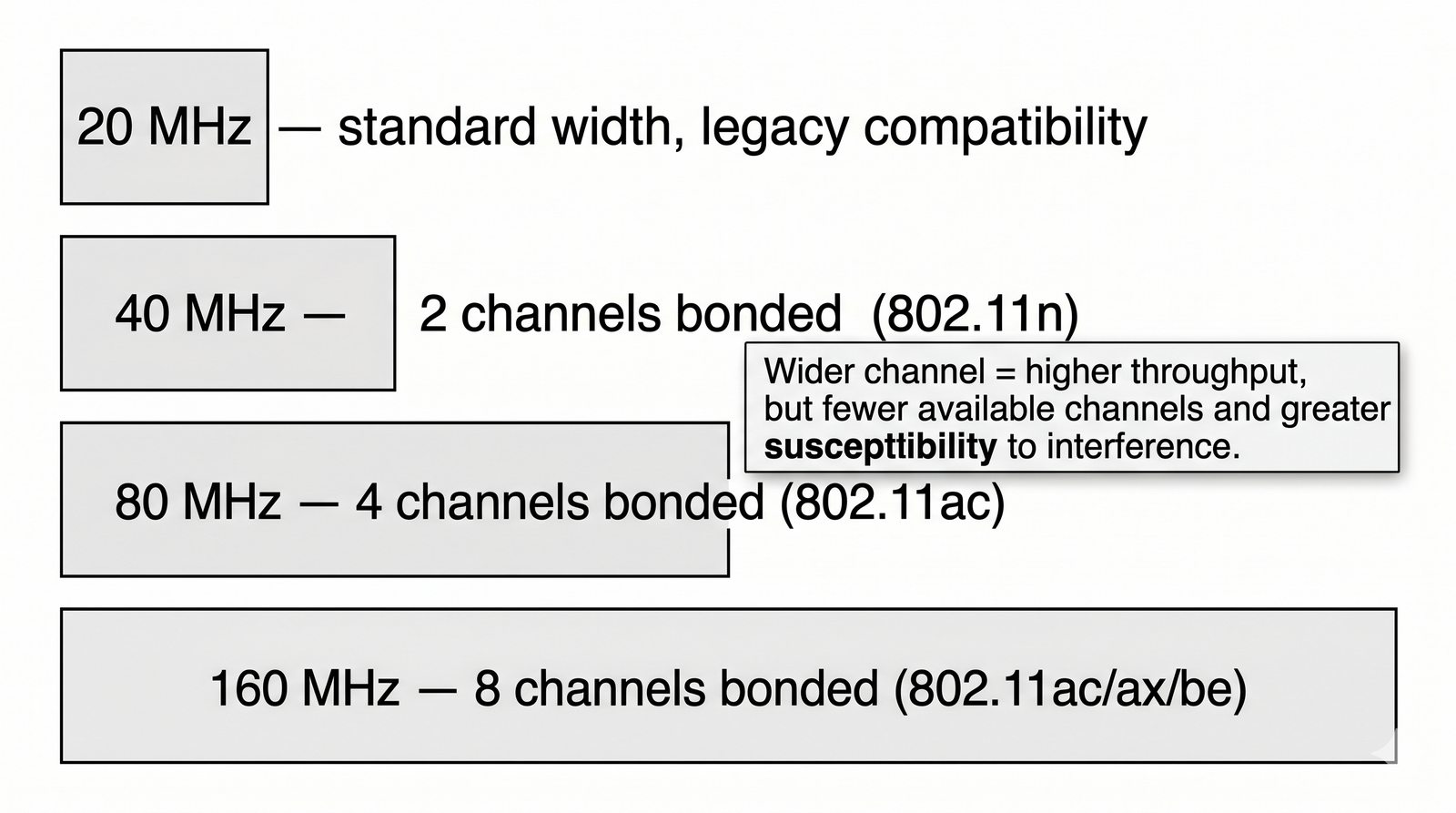

W pierwotnych standardach Wi-Fi transmisja odbywała się wyłącznie w kanałach o szerokości 20 MHz. Wraz z nadejściem standardu IEEE 802.11n wprowadzono mechanizm Channel Bonding (łączenie kanałów), umożliwiający zestawianie bloków 40 MHz. Standard 802.11ac rozszerzył tę możliwość do 80 MHz oraz opcjonalnie 160 MHz, natomiast Wi-Fi 7 (802.11be) w pasmie 6 GHz wprowadził potężne kanały o szerokości 320 MHz.

Matematyczna korzyść z bondingu wynika wprost z twierdzenia Shannona-Hartleya: podwojenie szerokości pasma (z 20 MHz do 40 MHz) pozwala na przesłanie dwukrotnie większej liczby podnośnych (subcarrier) w modulacji OFDM, co skutkuje ponad dwukrotnym wzrostem maksymalnej przepływności (np. kanał 20 MHz w 802.11ac to max 86,7 Mb/s na strumień, 40 MHz to 200 Mb/s, 80 MHz to 433,3 Mb/s, a 160 MHz to 866,7 Mb/s). W architekturze bondingu jeden kanał 20 MHz pełni rolę kanału podstawowego (Primary Channel), na którym przesyłane są ramki zarządzające (Beacon) i prowadzony jest nasłuch CCA, a pozostałe są kanałami rozszerzającymi (Secondary Channels).

Zastosowanie szerokich kanałów wiąże się jednak z dwoma poważnymi kosztami inżynierskimi. Po pierwsze, każde podwojenie szerokości pasma podwaja poziom szumów termicznych docierających do odbiornika, co skutkuje spadkiem stosunku sygnału do szumu (SNR) o około 3 dB. Oznacza to, że przy tej samej mocy nadawania stacja na krawędzi zasięgu w kanale 80 MHz będzie zmuszona do redukcji modulacji (np. z 256-QAM do 16-QAM), co zniweczy zysk z szerszego kanału.

Po drugie, bonding drastycznie redukuje liczbę dostępnych, niezależnych kanałów w obiekcie. W pasmie 5 GHz wydzielenie kanału 80 MHz zużywa aż cztery kanały 20 MHz, co pozwala na stworzenie w całym budynku zaledwie od 2 do 5 niezależnych komórek radiowych (w zależności od dopuszczenia DFS). W gęstych środowiskach biurowych próba wdrożenia kanałów 80 lub 160 MHz prowadzi do masowych interferencji współkanałowych (CCI) i paraliżu sieci. Dobrą praktyką inżynierską w sieciach korporacyjnych jest pozostawanie przy stabilnych kanałach 20 MHz lub 40 MHz.

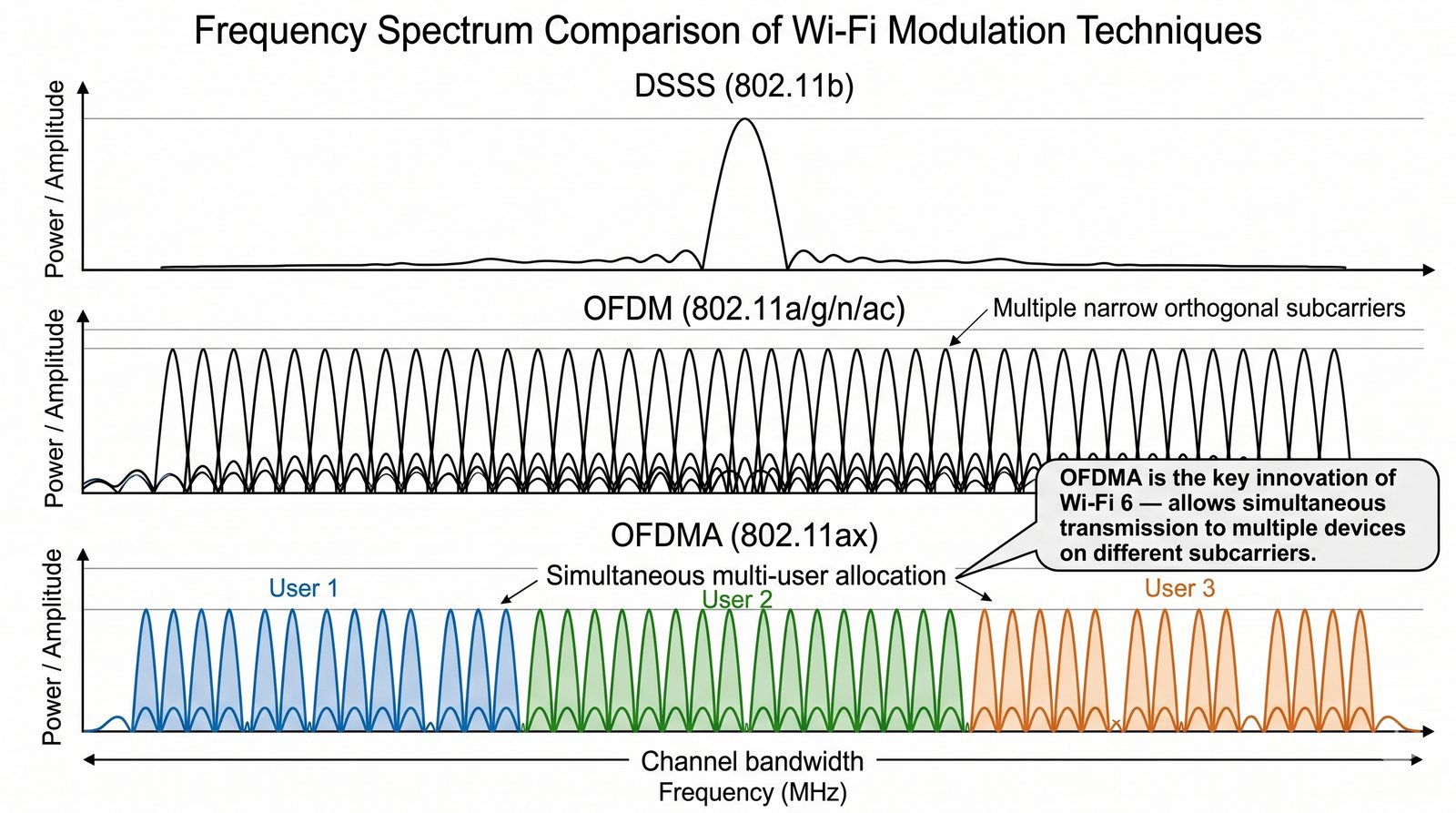

Sposób formowania sygnału w eterze przeszedł ewolucję od prymitywnych technik rozpraszania widma po zaawansowane cyfrowe systemy wielotonowe. W standardzie 802.11b stosowano technikę DSSS (Direct Sequence Spread Spectrum) z kodem Barkera (1 i 2 Mb/s) oraz kodowaniem komplementarnym CCK (Complementary Code Keying) dla 5,5 i 11 Mb/s. Transmisja opierała się na modulacji pojedynczej nośnej, co czyniło ją niezwykle podatną na zaniki selektywne i zniekształcenia wielodrogowe.

Przełomem było wprowadzenie w standardach 802.11a, 802.11g, 802.11n i 802.11ac techniki OFDM (Orthogonal Frequency Division Multiplexing). Zamiast jednej szerokopasmowej nośnej, strumień danych jest dzielony na dziesiątki wąskopasmowych podnośnych ortogonalnych (np. 52 podnośne w kanale 20 MHz w 802.11a/g). Ortogonalność matematyczna oznacza, że w punkcie szczytowym danej podnośnej wszystkie pozostałe mają wartość zerową, co eliminuje przesłuchy międzykanałowe bez konieczności stosowania szerokich pasm ochronnych. Dodanie odstępu ochronnego (Guard Interval – GI) o długości 800 ns (lub 400 ns w Short GI) uodporniło transmisję na echo wielodrogowe.

Choć OFDM zapewnił wysokie przepustowości, posiadał zasadniczą wadę: w danym przedziale czasu cały kanał (np. 20, 40 czy 80 MHz) musiał być przydzielony jednej stacji roboczej, nawet jeśli wysyłała ona mikroskopijny pakiet potwierdzenia ACK o wielkości 64 bajtów. Zjawisko to eliminowane jest w standardzie 802.11ax (Wi-Fi 6) przez mechanizm OFDMA (Orthogonal Frequency Division Multiple Access), zapożyczony z sieci komórkowych LTE/5G.

OFDMA dzieli kanał radiowy na małe grupy podnośnych zwane jednostkami zasobów (RU – Resource Units). W kanale 20 MHz punkt dostępowy może wydzielić od 1 do aż 9 niezależnych jednostek RU (każda po 26 podnośnych) i w ramach pojedynczej ramki fizycznej transmitować lub odbierać dane od 9 różnych stacji jednocześnie (zarówno w łączu w dół DL, jak i w górę UL). Rozwiązanie to drastycznie redukuje opóźnienia pakietowe (Latency) oraz eliminuje zatory w gęstych środowiskach o dużym zagęszczeniu urządzeń mobilnych i IoT.

Maksymalna przepustowość warstwy fizycznej zależy bezpośrednio od efektywności upakowania bitów informacji w pojedynczym impulsie fali elektromagnetycznej, zwanym symbolem transmisyjnym. W sieciach Wi-Fi do tego celu stosuje się modulację kwadraturową QAM (Quadrature Amplitude Modulation), która moduluje równolegle amplitudę i przesunięcie fazowe dwóch ortogonalnych fal nośnych (składowej synfazowej I oraz kwadraturowej Q).

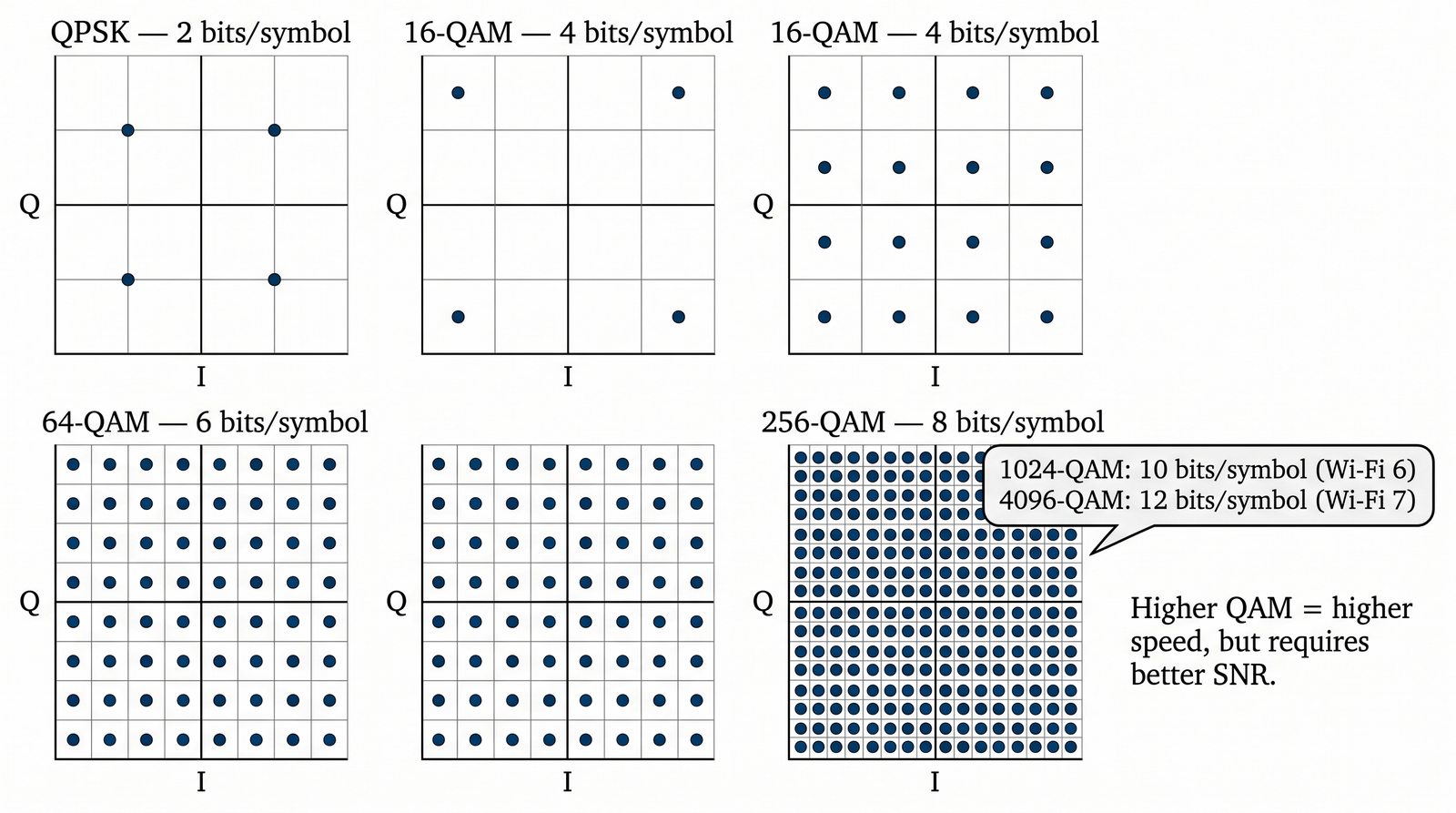

Wykres konstelacji (Constellation Diagram) reprezentuje możliwe stany symbolu jako punkty na płaszczyźnie zespolonej. Im gęstsza siatka punktów, tym więcej bitów przenosi pojedynczy symbol: 1) BPSK – 2 punkty (1 bit/symbol); 2) QPSK – 4 punkty (2 bity/symbol); 3) 16-QAM – 16 punktów (4 bity/symbol); 4) 64-QAM (standard w 802.11a/g/n) – 64 punkty (6 bitów/symbol); 5) 256-QAM (wprowadzony w 802.11ac) – 256 punktów (8 bitów/symbol); 6) 1024-QAM (wprowadzony w 802.11ax) – 1024 punkty (10 bitów/symbol); 7) 4096-QAM (wprowadzony w 802.11be / Wi-Fi 7) – aż 4096 punktów kodujących 12 bitów w każdym symbolu!

Fundamentalnym ograniczeniem inżynierskim jest fakt, że wraz ze wzrostem liczby punktów na wykresie konstelacji drastycznie maleje odległość euklidesowa pomiędzy sąsiadującymi stanami. Oznacza to, że nawet drobny szum termiczny lub zakłócenie fazowe może przesunąć odebrany punkt poza obszar decyzyjny, wywołując błąd bitowy. W rezultacie wyższe modulacje wymagają bezwzględnie wyższego stosunku sygnału do szumu (SNR – Signal-to-Noise Ratio).

Podczas gdy do stabilnego odbioru modulacji BPSK wystarczy SNR na poziomie zaledwie 4–6 dB, modulacja 256-QAM wymaga SNR powyżej 29–32 dB, 1024-QAM wymaga co najmniej 35 dB, a ekstremalna modulacja 4096-QAM wymaga krystalicznie czystego sygnału z SNR przekraczającym 40 dB! Jeśli stacja oddala się od punktu dostępowego, wbudowany algorytm adaptacji szybkości (Dynamic Rate Adaptation) automatycznie degraduje modulację do niższych rzędów (np. z 1024-QAM na 64-QAM), obniżając przepływność, ale utrzymując integralność połączenia.

Do czasu pojawienia się standardu IEEE 802.11n zjawisko propagacji wielodrogowej (Multipath) było uważane za największego wroga transmisji radiowej, gdyż nakładające się opóźnione echa sygnału niszczyły odbiór w pojedynczej antenie. Rewolucja technologii MIMO (Multiple Input Multiple Output) polegała na przekuciu tej wady w zaletę: zastosowanie wielu anten po stronie nadajnika i odbiornika pozwoliło na matematyczne rozdzielenie sygnałów i realizację zwielokrotnienia przestrzennego (Spatial Multiplexing).

Zdolności sprzętowe urządzeń MIMO oznacza się znormalizowanym formatem T×R:S, gdzie T oznacza liczbę anten nadawczych, R oznacza liczbę anten odbiorczych, a S oznacza maksymalną liczbę równoległych strumieni przestrzennych (Spatial Streams). Przykładowo, oznaczenie 4×4:4 wskazuje na urządzenie z czterema torami radiowymi transmitującymi cztery niezależne strumienie danych na tej samej częstotliwości, co czterokrotnie zwiększa sumaryczną przepływność bez konieczności poszerzania pasma kanału! Z kolei oznaczenie 3×3:2 oznacza urządzenie posiadające trzy anteny, ale przetwarzające maksymalnie dwa strumienie (trzecia antena służy do odbioru nadmiarowego w celu zwiększenia różnorodności odbioru – MRC, Maximal Ratio Combining).

Integralną częścią nowoczesnego MIMO jest technologia Transmit Beamforming (kształtowanie wiązki). Zamiast emitować energię dookólnie, układ DSP analizuje macierz kanału radiowego i wprowadza precyzyjne przesunięcia fazowe sygnałów na poszczególnych antenach nadawczych tak, aby fala zsumowała się konstruktywnie w dokładnym położeniu anten odbiorcy, podnosząc parametr SNR nawet o kilka decybeli.

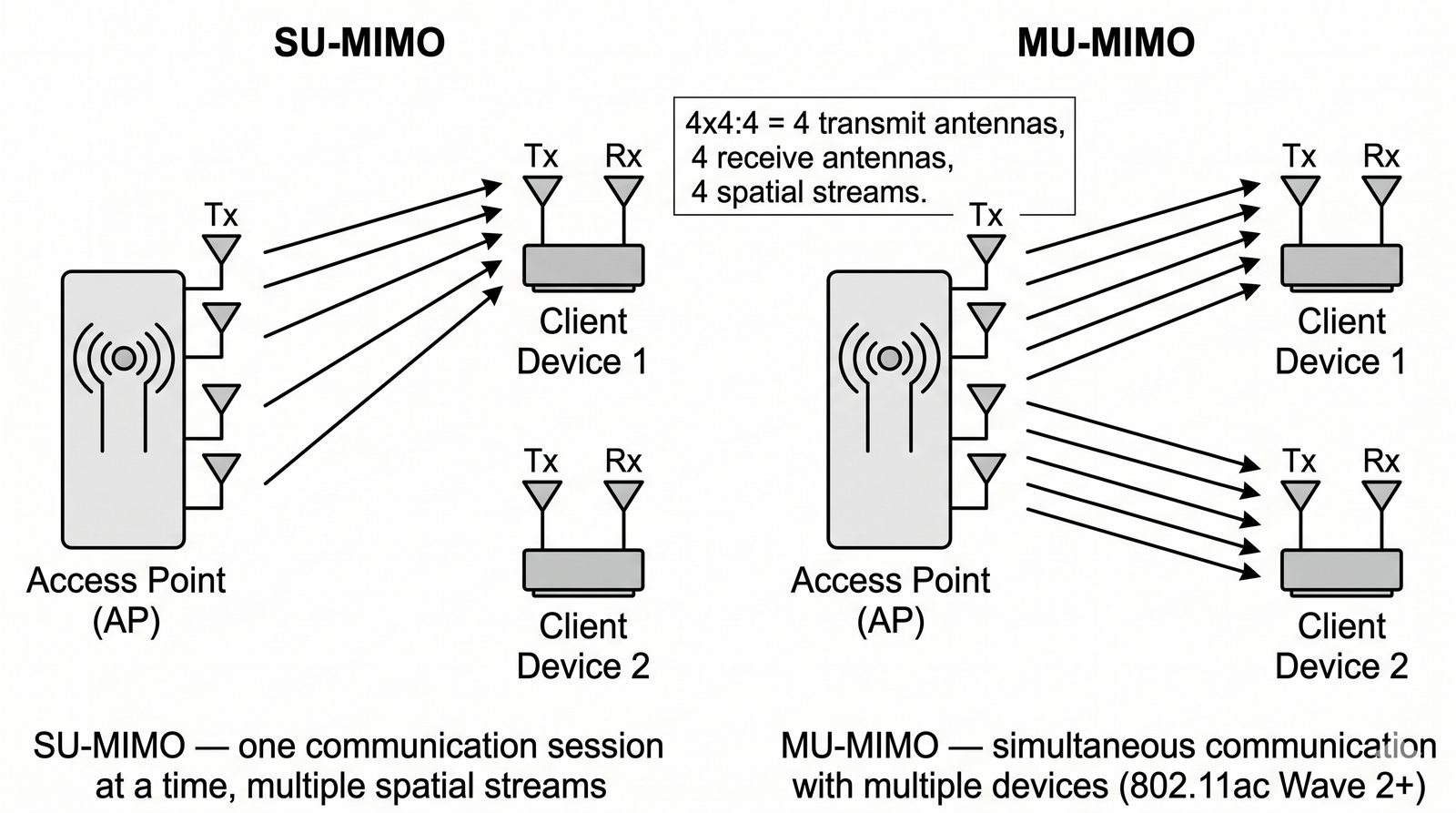

Kolejnym krokiem milowym było przejście od SU-MIMO (gdzie punkt dostępowy obsługiwał wielu strumieni, ale tylko dla jednego klienta w danej chwili) do MU-MIMO (Multi-User MIMO). Wprowadzone w 802.11ac Wave 2 w łączu w dół (DL), a w 802.11ax rozszerzone na łącze w górę (UL), umożliwia punktowi dostępowemu o architekturze np. 8×8 jednoczesne transmitowanie odrębnych strumieni danych do kilku niezależnych klientów (np. do czterech smartfonów 2×2:2), eliminując kolejkowanie i wielokrotnie podnosząc łączną pojemność komórki radiowej.

Antena jest biernym elementem toru radiowego, którego zadaniem jest zamiana energii prądu wielkiej częstotliwości płynącego z nadajnika na falę elektromagnetyczną emitowaną w przestrzeń (oraz proces odwrotny przy odbiorze). Wbrew obiegowym opiniom antena nie „wzmacnia” sygnału w sensie dodawania energii (jako element pasywny nie posiada zasilania), lecz skupia energię przestrzennie kosztem innych kierunków. Zdolność tę określa parametr zysku anteny wyrażany w decybelach izotropowych (dBi).

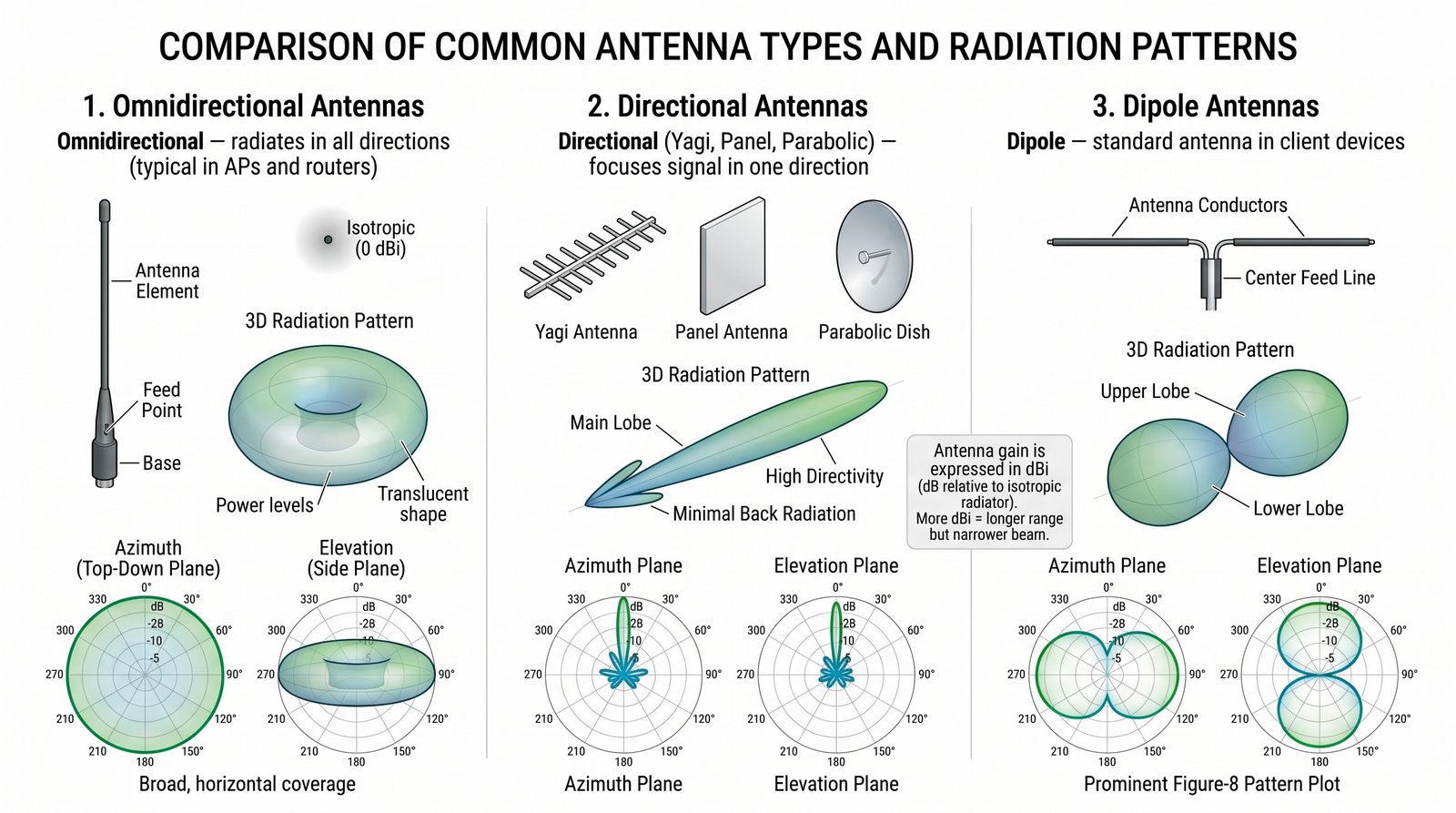

W projektowaniu sieci WLAN wyróżnia się dwa fundamentalne typy anten: 1) Anteny dookólne (Omnidirectional) – najpowszechniejsze dipole i anteny zintegrowane w punktach dostępowych. Promieniują one równomiernie w płaszczyźnie poziomej (H-plane, azymut 360°), jednak spłaszczają wiązkę w płaszczyźnie pionowej (E-plane, elewacja). Charakterystyka promieniowania przypomina kształt spłaszczonego pączka (torusa). Im wyższy zysk anteny dookólnej (np. 9 dBi vs 2 dBi), tym wiązka pionowa jest węższa, co przy montażu na wysokim suficie może doprowadzić do powstania martwych stref tuż pod punktem dostępowym;

2) Anteny kierunkowe (Directional) – anteny sektorowe, panelowe, Yagi oraz czasze paraboliczne o zyskach od 8 dBi do ponad 24 dBi. Skupiają energię w wąskiej wiązce o określonych kątach połowy mocy (HPBW – Half Power Beamwidth, np. 30° w poziomie i 30° w pionie). Stosuje się je do realizacji mostów radiowych punkt-punkt (PtP) na dystansach wielu kilometrów, w połączeniach punkt-wielopunkt (PtMP) oraz w halach wysokiego składowania, gdzie wąska wiązka kierowana jest wzdłuż alejek regałowych, zapobiegając odbiciom od metalowych konstrukcji.

Kluczowym zagadnieniem prawnym i technicznym jest EIRP (Equivalent Isotropically Radiated Power – równoważna moc wypromieniowana izotropowo). Wylicza się ją ze wzoru: EIRP [dBm] = P_nadajnika [dBm] - Straty_kabla_i_złączy [dB] + Zysk_anteny [dBi]. Zgodnie z rozporządzeniami UKE i normami europejskimi ETSI, maksymalny limit EIRP dla pasma 2,4 GHz wynosi bezwzględnie 100 mW (20 dBm), a dla pasma 5 GHz (U-NII-1) 200 mW (23 dBm). Zastosowanie anteny o zbyt wysokim zysku bez obniżenia mocy nadajnika jest naruszeniem prawa telekomunikacyjnego.

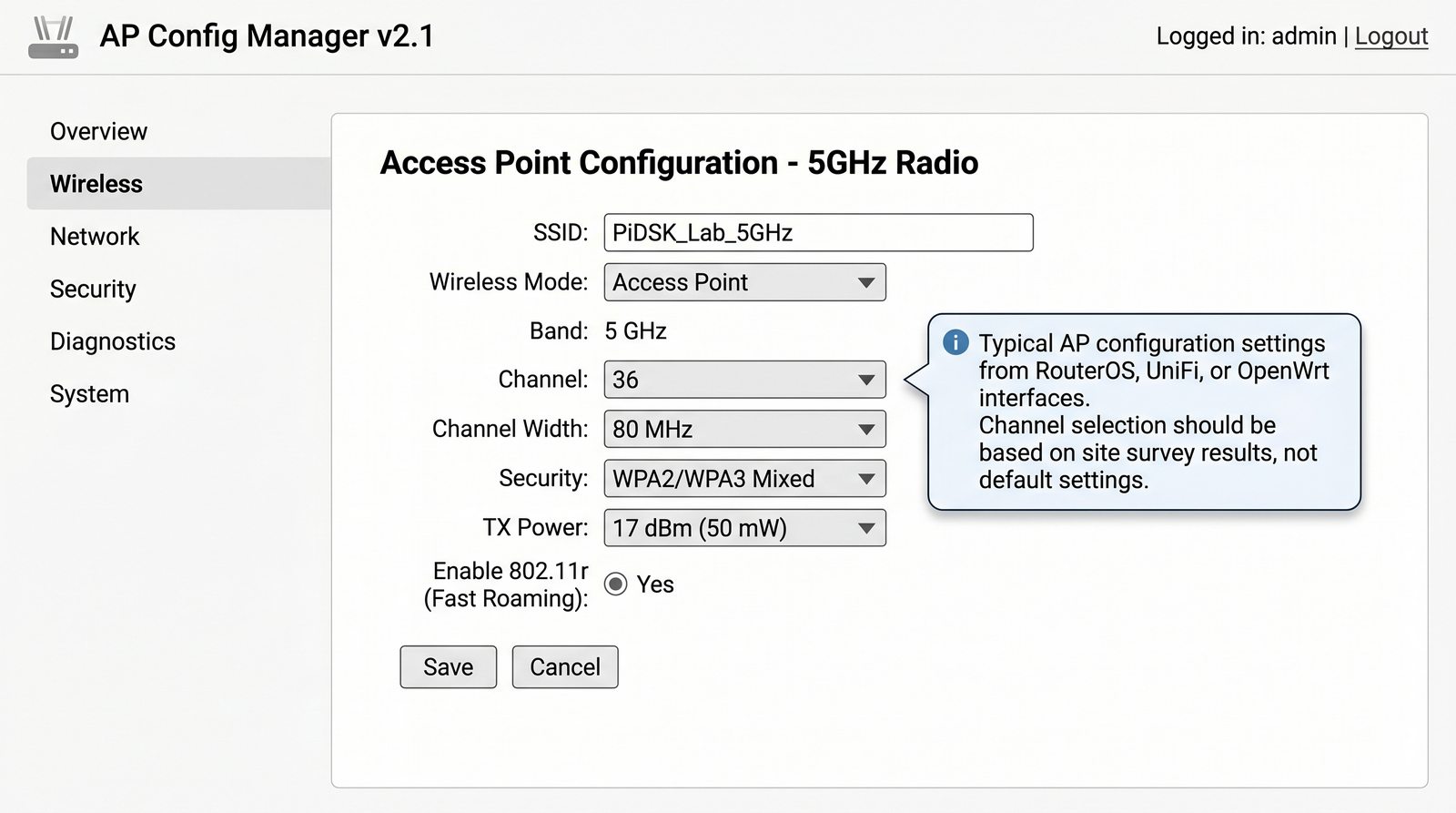

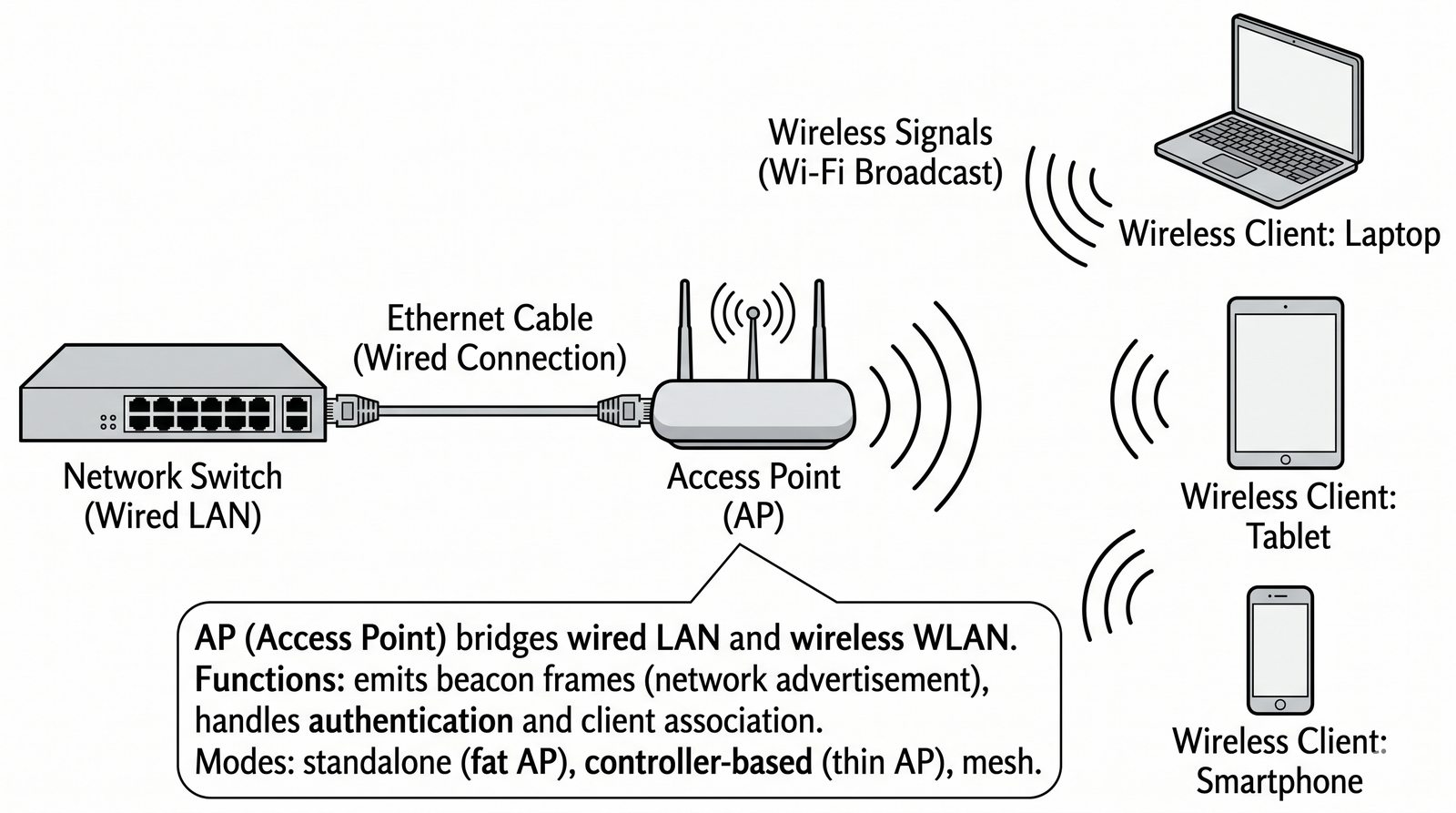

Punkt dostępowy – AP (Access Point) – stanowi centralny węzeł infrastruktury sieci bezprzewodowej pracującej w trybie infrastrukturalnym (BSS). Jego nadrzędną rolą jest realizacja funkcji mostu transparentnego (Transparent Bridge) pomiędzy dwoma całkowicie różnymi mediami i protokołami warstwy łącza danych: przewodowym standardem IEEE 802.3 oraz bezprzewodowym IEEE 802.11.

Proces mostkowania wymaga translacji nagłówków w locie: punkt dostępowy odbiera ramkę 802.11 z eteru, weryfikuje sumę kontrolną FCS, odczytuje docelowy adres MAC stacji w sieci przewodowej, usuwa specyficzny nagłówek radiowy 802.11 wraz z polami kontrolnymi, enkapsuluje ładunek w ramkę Ethernet II (dodając ewentualny tag 802.1Q w przypadku obsługi wielu sieci VLAN) i przekazuje pakiet do portu przełącznika. Równolegle AP zarządza mechanizmami buforowania ramek dla urządzeń pracujących w trybie oszczędzania energii (Power Save Mode / DTIM).

W architekturze teleinformatycznej wyróżnia się dwa główne modele punktów dostępowych: 1) Autonomiczne (Fat AP / Standalone) – urządzenia zawierające w sobie pełen stos protokołów radiowych, logikę uwierzytelniania, serwer DHCP oraz system operacyjny z własnym interfejsem konfiguracyjnym. Rozwiązanie to sprawdza się w małych instalacjach (SOHO), lecz w środowiskach korporacyjnych z dziesiątkami AP uniemożliwia spójne zarządzanie i płynny roaming;

2) Zarządzane centralnie (Fit AP / Lightweight AP) – punkty dostępowe pozbawione lokalnej konfiguracji, współpracujące z centralnym kontrolerem sieci bezprzewodowej (WLC – Wireless LAN Controller) lub systemem w chmurze (Cloud-managed, np. Cisco Catalyst Center, Aruba Central). W architekturze Split-MAC funkcje krytyczne czasowo (weryfikacja FCS, generowanie ACK, deszyfrowanie w locie) realizuje AP, natomiast zarządzanie konfiguracją, dynamiczny przydział kanałów (RRM/ARM), polityki bezpieczeństwa i roaming obsługuje WLC poprzez szyfrowane tunele CAPWAP (Control and Provisioning of Wireless Access Points) zdefiniowane w normie RFC 5415.

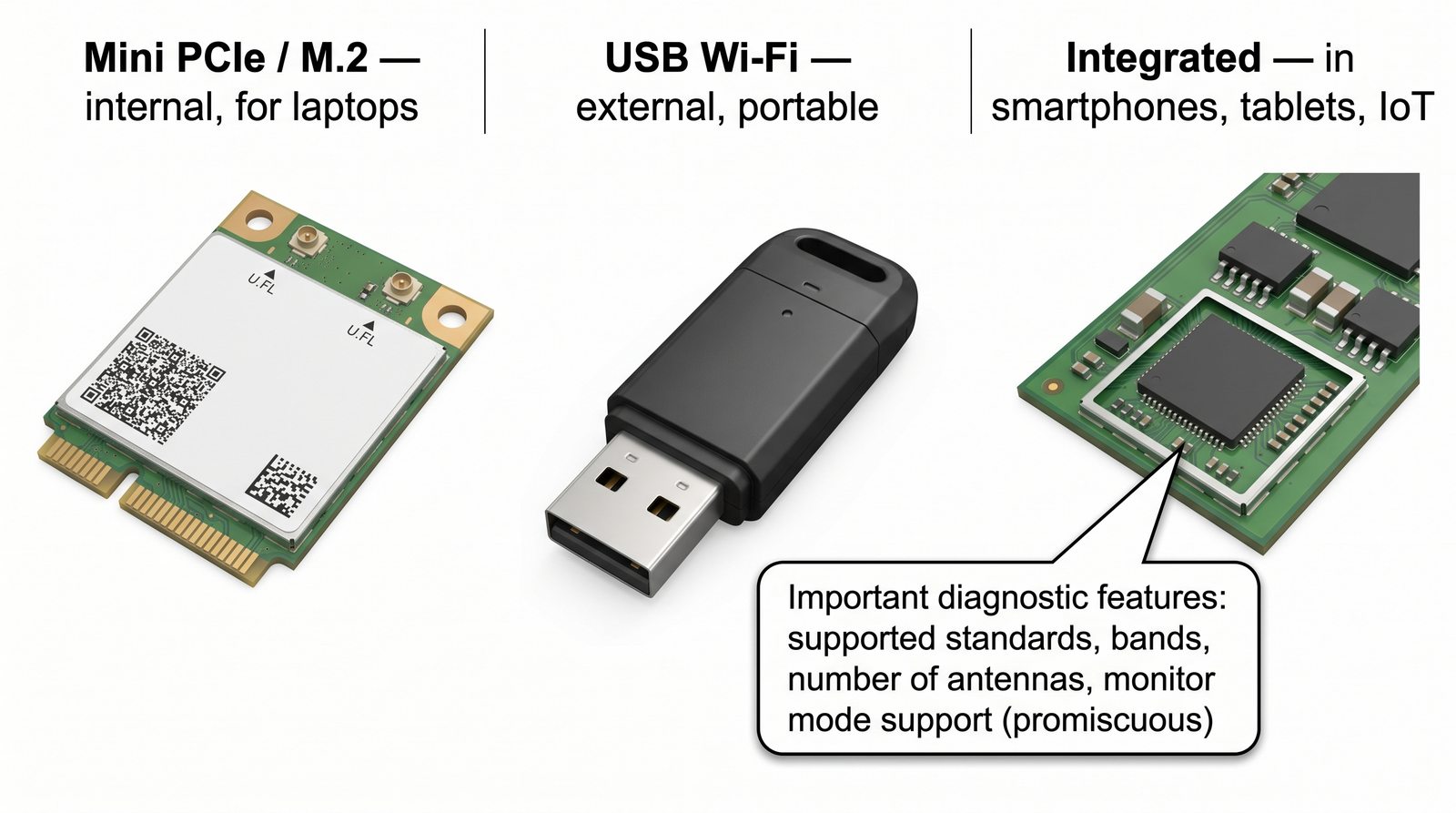

Bezprzewodowa karta sieciowa – W-NIC (Wireless Network Interface Controller) – jest interfejsem sprzętowym odpowiedzialnym za przetwarzanie sygnałów radiowych na strumień danych zrozumiałych dla stosu sieciowego systemu operacyjnego. Fizyczna architektura W-NIC składa się z trzech głównych bloków: układu nadawczo-odbiorczego wysokiej częstotliwości (Transceiver RF), procesora pasma podstawowego (Baseband Processor wykonujący modulację i demodulację) oraz kontrolera dostępu do medium (MAC Controller realizujący algorytm CSMA/CA i enkapsulację ramek).

Pod względem interfejsów fizycznych w komputerach przenośnych dominują moduły montowane w gnieździe M.2 (Key A/E 2230) komunikujące się przez magistralę PCIe (dla transmisji Wi-Fi) oraz USB/UART (dla zintegrowanego modułu Bluetooth), czego przykładem są popularne układy Intel AX200/AX210 (Wi-Fi 6/6E) oraz BE200 (Wi-Fi 7). W diagnostyce terenowej powszechnie stosuje się również zewnętrzne karty na magistrali USB ze złączami antenowymi RP-SMA (np. oparte na chipsetach MediaTek MT7612U, Realtek RTL8812AU czy Atheros AR9271), które pozwalają na podłączenie zewnętrznych anten pomiarowych.

Dla inżyniera sieciowego kluczowym aspektem doboru karty W-NIC jest wsparcie programowe w systemie operacyjnym. W systemie Linux obsługa kart bezprzewodowych opiera się na architekturze mac80211 oraz interfejsie konfiguracyjnym cfg80211 / nl80211. Profesjonalna diagnostyka wymaga, aby sterownik karty sieciowej wspierał operacje specjalne:

1) Sprzętowe wstrzykiwanie pakietów (Packet Injection); 2) Raportowanie surowego nagłówka radiowego RadioTap (zawierającego metadane o poziomie sygnału dBm, modulacji i szybkości MCS); 3) Pełną pracę w trybie monitora (Monitor Mode) na wszystkich szerokościach kanałów (20/40/80/160 MHz). Wiele tanich kart konsumenckich posiada zamknięte sterowniki, które blokują przełączenie w tryb monitora, uniemożliwiając wykorzystanie ich w audytach bezpieczeństwa i analizie ruchu.

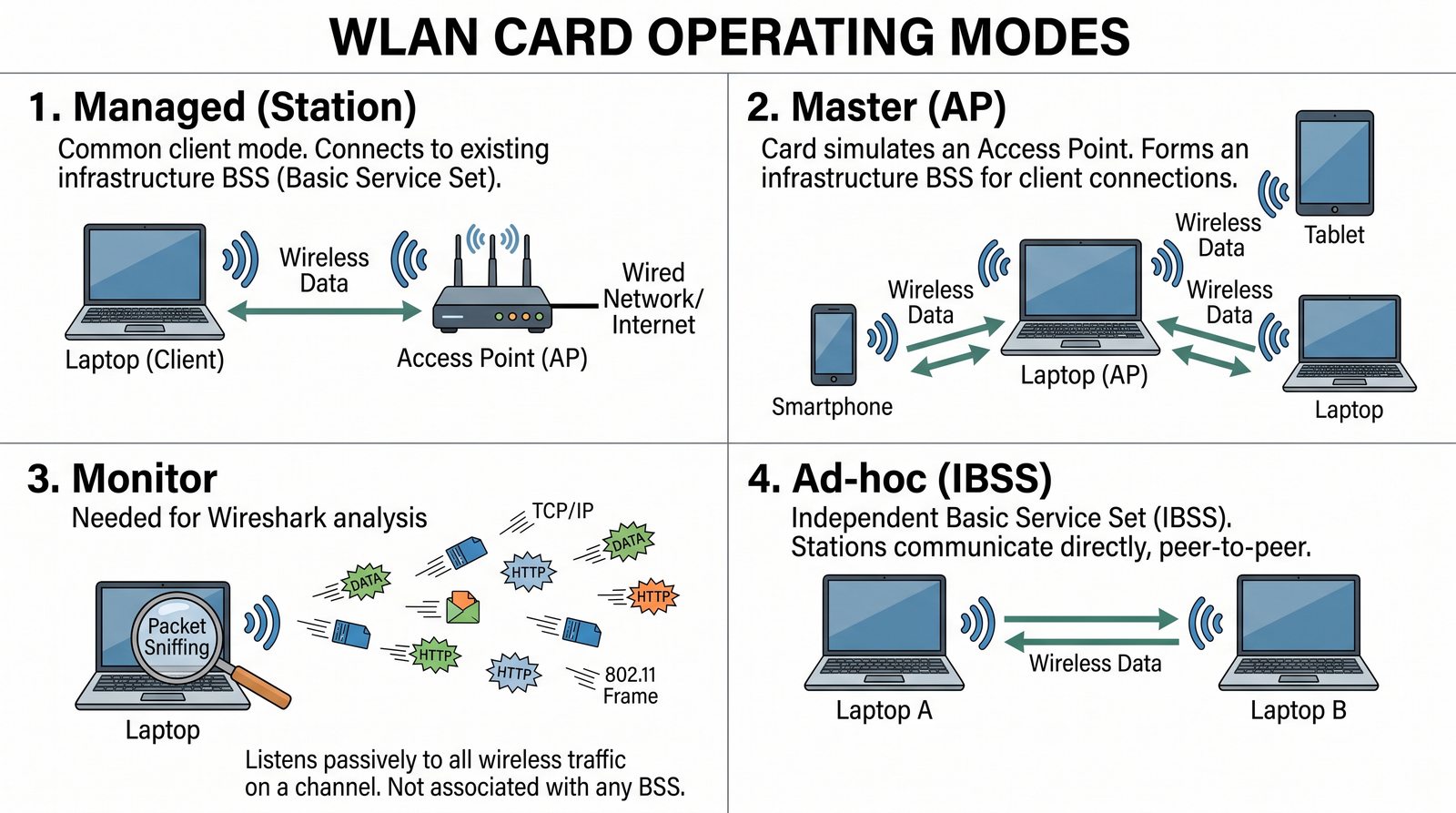

W przeciwieństwie do tradycyjnej karty Ethernet, która pracuje wyłącznie w trybie stacji końcowej, bezprzewodowa karta sieciowa może być skonfigurowana przez sterownik w jeden z czterech fundamentalnych trybów pracy, z których każdy pełni odmienną rolę architektoniczną:

1) Tryb Managed (Station / STA / Client) – domyślny tryb pracy każdej karty w laptopie czy smartfonie. W tym trybie karta działa jako klient stowarzyszony z punktem dostępowym w strukturze BSS (Basic Service Set). Karta filtruje ruch radiowy w sprzęcie i przekazuje do systemu operacyjnego wyłącznie pakiety zaadresowane bezpośrednio do jej własnego adresu MAC oraz pakiety rozgłoszeniowe (Broadcast/Multicast) emitowane przez punkt dostępowy, z którym jest powiązana;

2) Tryb Master (AP / Soft-AP) – tryb, w którym karta sieciowa przejmuje rolę punktu dostępowego. Karta generuje i rozgłasza ramki Beacon, zarządza tabelą powiązanych stacji klienckich (Association Table), koordynuje mechanizmy uwierzytelniania i autoryzacji oraz mostkuje pakiety pomiędzy klientami radiowymi. W systemie Linux tryb ten jest realizowany za pomocą daemona hostapd;

3) Tryb Ad-hoc (IBSS – Independent Basic Service Set) – tryb zdecentralizowany, pozwalający na bezpośrednią komunikację pomiędzy dwiema lub wieloma stacjami roboczymi bez udziału punktu dostępowego (komunikacja Peer-to-Peer). Każda ze stacji na zmianę emituje ramki Beacon i odpowiada za synchronizację zegara TSF. Tryb ten został w nowoczesnych sieciach wyparty przez standard Wi-Fi Direct (Wi-Fi P2P);

4) Tryb Monitor (rfmon) – najważniejszy tryb z punktu widzenia diagnostyki i bezpieczeństwa teleinformatycznego. Karta przełączona w tryb monitora nie asocjuje się z żadnym AP i nie wysyła żadnych sygnałów w eter, lecz całkowicie wyłącza sprzętowe filtry adresowe MAC. Odbiera bez wyjątku wszystkie ramki 802.11 przesyłane na danym kanale radiowym – w tym ramki zarządzające (Beacon, Probe, Deauth), ramki kontrolne (ACK, RTS/CTS) oraz ramki danych obcych stacji, dołączając do nich metadane RadioTap.

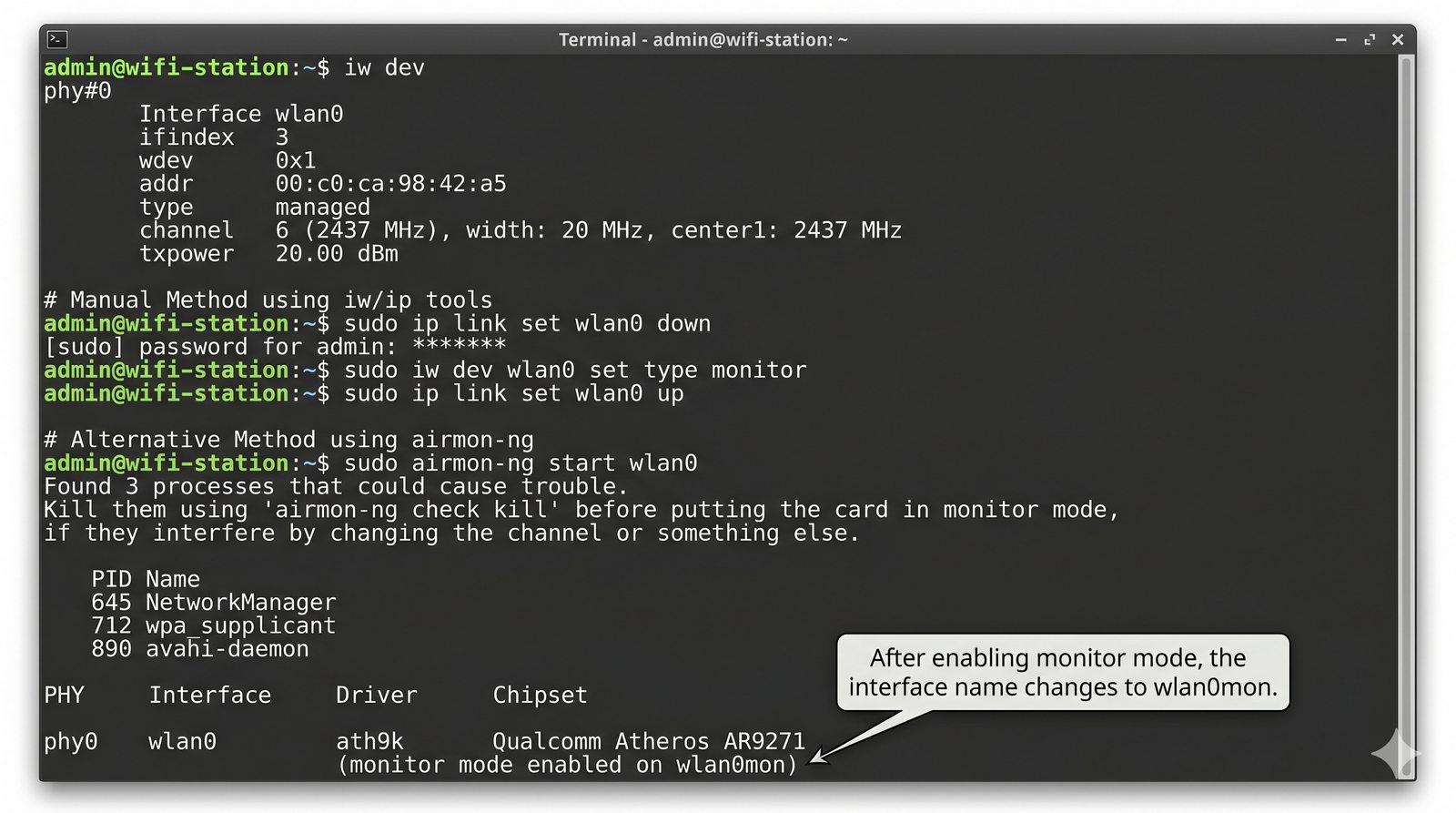

Włączenie trybu monitora jest pierwszym krokiem w procedurze audytu i diagnostyki sieci radiowej. W nowoczesnych dystrybucjach Linuksa przestarzałe polecenie iwconfig zostało zastąpione przez narzędzie iw, operujące bezpośrednio na interfejsie jądra nl80211. Procedura przełączenia karty w tryb monitora może być zrealizowana na dwa sposoby: natywnie lub za pomocą zautomatyzowanego skryptu pomocniczego.

Metoda pierwsza – wykorzystanie narzędzia airmon-ng z pakietu Aircrack-ng – jest zalecana w praktyce diagnostycznej, ponieważ rozwiązuje problem konfliktów procesów tła. Domyślnie pracujące menedżery sieciowe (takie jak NetworkManager czy wpa_supplicant) nieustannie próbują skanować eter i łączyć się ze znanymi sieciami, co powoduje samoczynne resetowanie kanału radiowego karty pomiarowej. Uruchomienie sekwencji poleceń:

sudo airmon-ng check kill
sudo airmon-ng start wlan0

najpierw bezpiecznie zatrzymuje procesy zakłócające, a następnie tworzy wirtualny interfejs monitorujący (typowo oznaczony jako wlan0mon), gotowy do natychmiastowego przechwytywania ruchu.

Druga metoda – natywna konfiguracja poleceniem iw – pozwala na precyzyjną kontrolę parametrów bez ubijania usług systemowych. Wymaga wykonania następujących kroków w terminalu:

sudo ip link set wlan0 down
sudo iw dev wlan0 set type monitor
sudo ip link set wlan0 up
sudo iw dev wlan0 set channel 36

Po skonfigurowaniu interfejsu kluczowym parametrem staje się kanał nasłuchu. Karta w trybie monitora nasłuchuje fizycznie tylko na jednym kanale częstotliwości naraz. Aby śledzić ruch w całym paśmie, oprogramowanie diagnostyczne (np. airodump-ng lub kismet) musi realizować procedurę skakania po kanałach (Channel Hopping), zmieniając częstotliwość odbiornika co kilkadziesiąt milisekund.

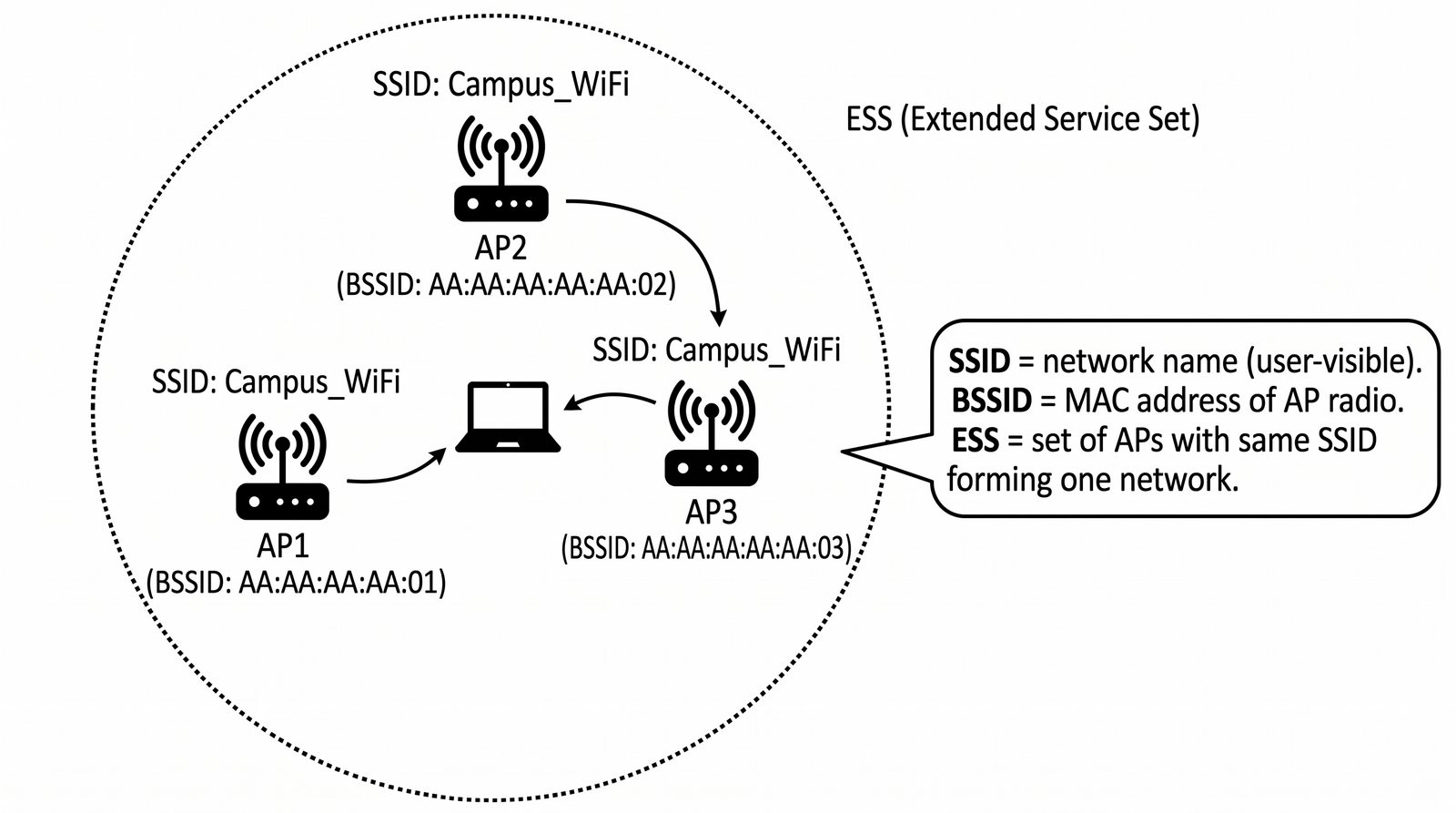

Prawidłowe projektowanie i diagnozowanie sieci bezprzewodowych wymaga precyzyjnego rozróżnienia trzech podstawowych identyfikatorów określających topologię logiczną i fizyczną standardu IEEE 802.11:

1) SSID (Service Set Identifier) – czytelna dla człowieka nazwa logiczna sieci o maksymalnej długości 32 bajtów (kodowana w UTF-8). To właśnie SSID wybiera użytkownik w menu telefonu czy laptopa podczas nawiązywania połączenia (np. „Firma_Pracownicy” lub „Kawiarnia_Goscie”). Wiele punktów dostępowych może rozgłaszać ten sam SSID, tworząc jeden wspólny obszar pokrycia;

2) BSSID (Basic Service Set Identifier) – unikalny, 48-bitowy adres fizyczny MAC interfejsu radiowego konkretnego punktu dostępowego. Podczas gdy stacja widzi jeden SSID, w warstwie 2 asocjuje się z konkretnym adresem BSSID. Co istotne, nowoczesne punkty dostępowe obsługujące technologię wielu sieci wirtualnych (Multi-SSID) generują odrębny, wirtualny BSSID dla każdego rozgłaszanego SSID na każdym z obsługiwanych pasm (zmieniając bity w najmłodszym bajcie adresu MAC);

3) ESS (Extended Service Set) – infrastrukturalna sieć bezprzewodowa złożona z dwóch lub więcej punktów dostępowych (BSSID) połączonych wspólnym przewodowym systemem dystrybucyjnym (DS – Distribution System, typowo siecią Ethernet z odpowiednimi VLAN-ami), które rozgłaszają identyczny identyfikator SSID. Umożliwia to stacjom klienckim przemieszczanie się po obiekcie i realizację procedury przełączania komórek (roamingu).

Warto w tym miejscu obalić powszechny mit bezpieczeństwa dotyczący tzw. ukrywania SSID (Hidden SSID / Closed Network). Wyłączenie rozgłaszania SSID polega jedynie na usunięciu nazwy sieci z pola SSID IE w cyklicznych ramkach Beacon (pole to ma wtedy długość 0 bajtów lub wypełnione jest zerami). Ukrywanie sieci nie zapewnia żadnej ochrony: nazwa SSID jest przesyłana otwartym tekstem w ramkach Probe Request wysyłanych przez klientów oraz w ramkach Association Request. Pasywny sniffer sieciowy (np. Kismet czy Airodump-ng) dekonspiruje ukryty SSID w ułamku sekundy, gdy tylko dowolny autoryzowany klient spróbuje nawiązać połączenie.

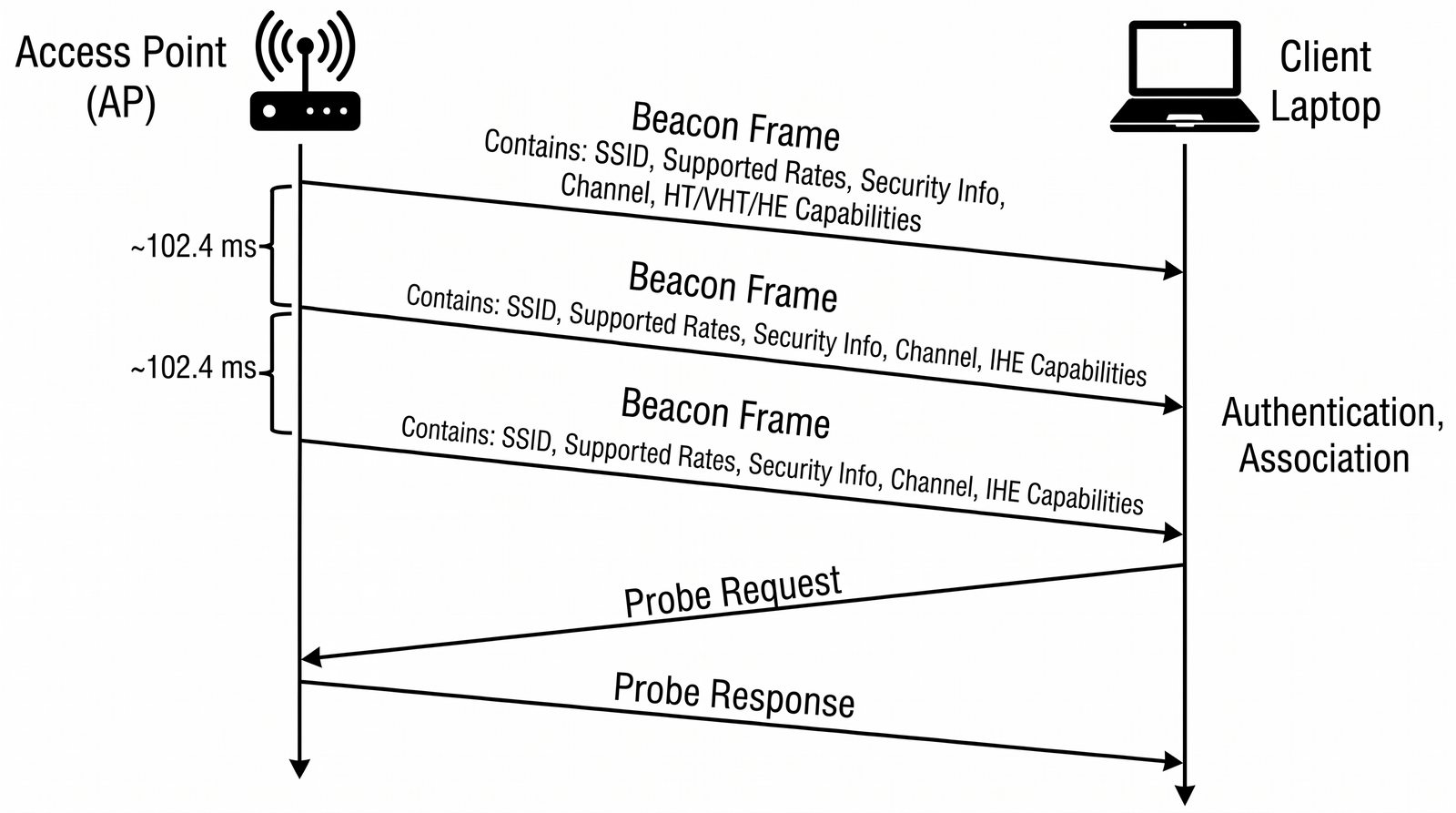

Punkt dostępowy informuje otoczenie o swojej obecności oraz parametrach pracy poprzez ciągłą emisję ramek sygnalizacyjnych zwanych Beaconami. Ramka Beacon jest najważniejszą ramką zarządzającą w standardzie 802.11, stanowiąc swoistą „wizytówkę” punktu dostępowego. Czas pomiędzy kolejnymi emisjami ramki określa parametr Beacon Interval, podawany w jednostkach czasu TU (Time Units, gdzie 1 TU = 1024 mikrosekundy). Domyślna wartość w większości urządzeń wynosi 100 TU, czyli dokładnie 102,4 milisekundy (około 10 ramek na sekundę).

W ciele ramki Beacon przesyłane są kluczowe pola konfiguracyjne oraz struktury IE (Information Elements) w formacie TLV (Type-Length-Value): 1) Timestamp (Znacznik czasu) – 64-bitowy licznik zegara TSF (Timing Synchronization Function) służący do synchronizacji zegarów wszystkich stacji w komórce z mikrosekundową precyzją; 2) Capability Information – flagi informujące o trybie pracy (ESS/IBSS), obsłudze szyfrowania (Privacy bit), ochronie ramek (Spectrum Management); 3) SSID IE – nazwa sieci;

4) Supported Rates & Extended Supported Rates – lista prędkości podstawowych (Basic Rates, które klient musi bezwzględnie obsługiwać, aby móc się połączyć) oraz obsługiwanych (Supported Rates); 5) DS Parameter Set – numer kanału radiowego; 6) RSN IE (Robust Security Network) – precyzyjne wymagania bezpieczeństwa: wersja WPA2/WPA3, dozwolone szyfry grupowe i jednostkowe (AES-CCMP, GCMP), algorytmy zarządzania kluczami (AKM: PSK, SAE, 802.1X); 7) Elementy HT/VHT/HE/EHT Capabilities deklarujące obsługę Wi-Fi 4/5/6/7.

Z punktu widzenia optymalizacji sieci kluczowym problemem jest narzut sygnalizacyjny Beaconów (Airtime Overhead). Ponieważ ramki Beacon muszą być odebrane przez najstarsze i najbardziej oddalone urządzenia, punkt dostępowy wysyła je z najniższą podstawową prędkością (Basic Rate), która w paśmie 2,4 GHz wynosi często zaledwie 1 Mb/s! Nadanie dużej ramki Beacon z prędkością 1 Mb/s zajmuje w eterze ponad 1,5 milisekundy. Jeśli na jednym fizycznym AP skonfigurujemy 8 wirtualnych sieci SSID, a w otoczeniu pracuje 5 takich AP, same ramki Beacon potrafią skonsumować ponad 40–60% całkowitego czasu antenowego (Airtime), uniemożliwiając wydajną transmisję danych!

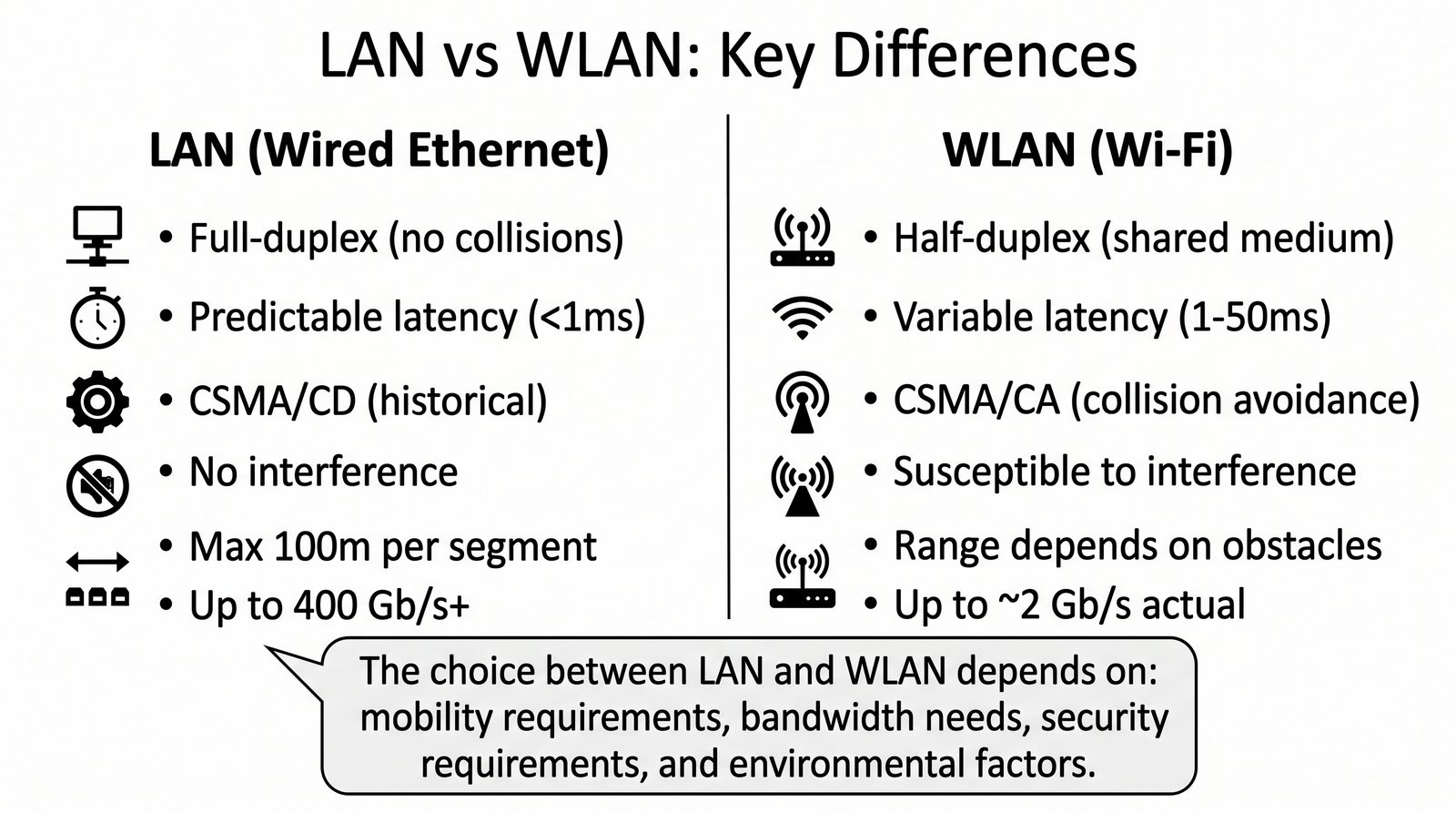

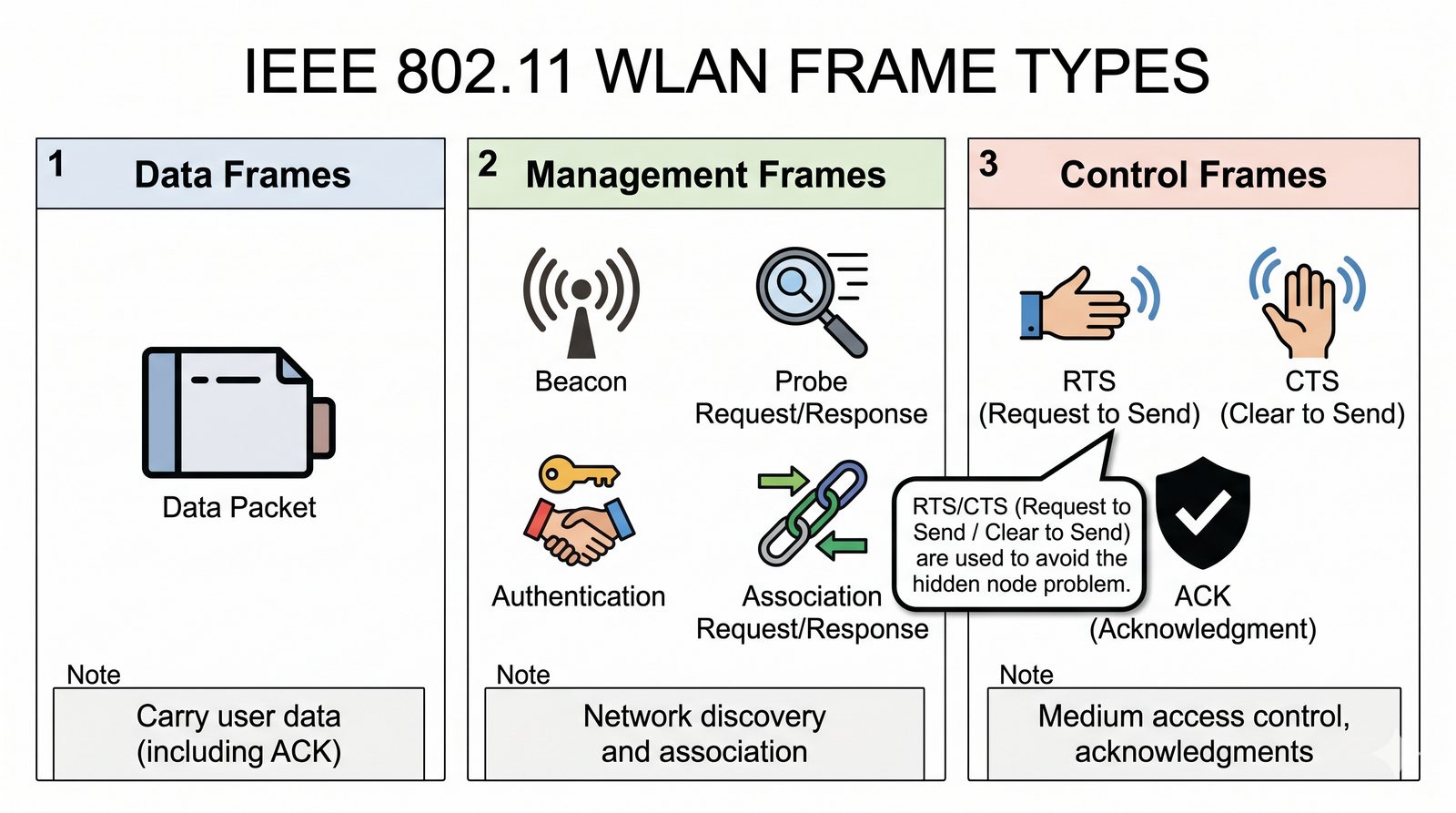

W przeciwieństwie do standardu Ethernet IEEE 802.3, w którym występuje jednolita struktura ramki przenoszącej dane, standard bezprzewodowy IEEE 802.11 definiuje wysoce wyspecjalizowaną architekturę podzieloną na trzy główne typy ramek, z których każdy pełni odmienną rolę w koordynacji transmisji w eterze:

1) Ramki zarządzające (Management Frames, Typ 00) – odpowiadają za negocjację, nawiązywanie i zrywanie łączności pomiędzy stacją a punktem dostępowym. Obejmują one m.in. ramki Beacon (ogłaszanie parametrów), Probe Request / Response (aktywne skanowanie sieci), Authentication / Deauthentication (uwierzytelnianie i rozłączanie stacji) oraz Association Request / Response (formalne przyłączenie stacji do komórki);

2) Ramki kontrolne (Control Frames, Typ 01) – krótkie, ultraszybkie ramki wspomagające mechanizm dostępu do medium i potwierdzające bezbłędny odbiór. Nie przenoszą one ładunku danych. Należą do nich: ACK (Acknowledgement) – obowiązkowe potwierdzenie odebrania ramki unicast, Block ACK – potwierdzenie serii pakietów w standardach 802.11n/ac/ax, a także pary RTS (Request to Send) oraz CTS (Clear to Send) rezerwujące medium;

3) Ramki danych (Data Frames, Typ 10) – przenoszą właściwy ładunek protokołów wyższych warstw (pakiety IPv4, IPv6). W nowoczesnych sieciach występują głównie jako ramki QoS Data, zawierające dodatkowe 2-bajtowe pole kontroli jakości usług 802.11e wskazujące kategorię dostępu (Voice, Video, Best Effort, Background) dla kolejkowania WMM.

Anatomia nagłówka 802.11 jest unikalna: rozpoczyna się od 2-bajtowego pola Frame Control (określającego typ, podtyp, flagi ToDS, FromDS, Retry, Power Management, Protected Frame), po którym następuje pole Duration/ID (rezerwujące czas antenowy dla wektora NAV). Najbardziej charakterystyczną cechą nagłówka jest obecność aż czterech pól adresowych MAC (Address 1, Address 2, Address 3, Address 4). W zależności od wartości flag ToDS i FromDS pola te reprezentują odpowiednio: adres odbiornika radiowego (RA), nadajnika radiowego (TA), ostatecznego odbiorcy (DA) oraz źródła początkowego (SA), co umożliwia mostkowanie ruchu przez AP oraz pracę w trybach mostów bezprzewodowych WDS.

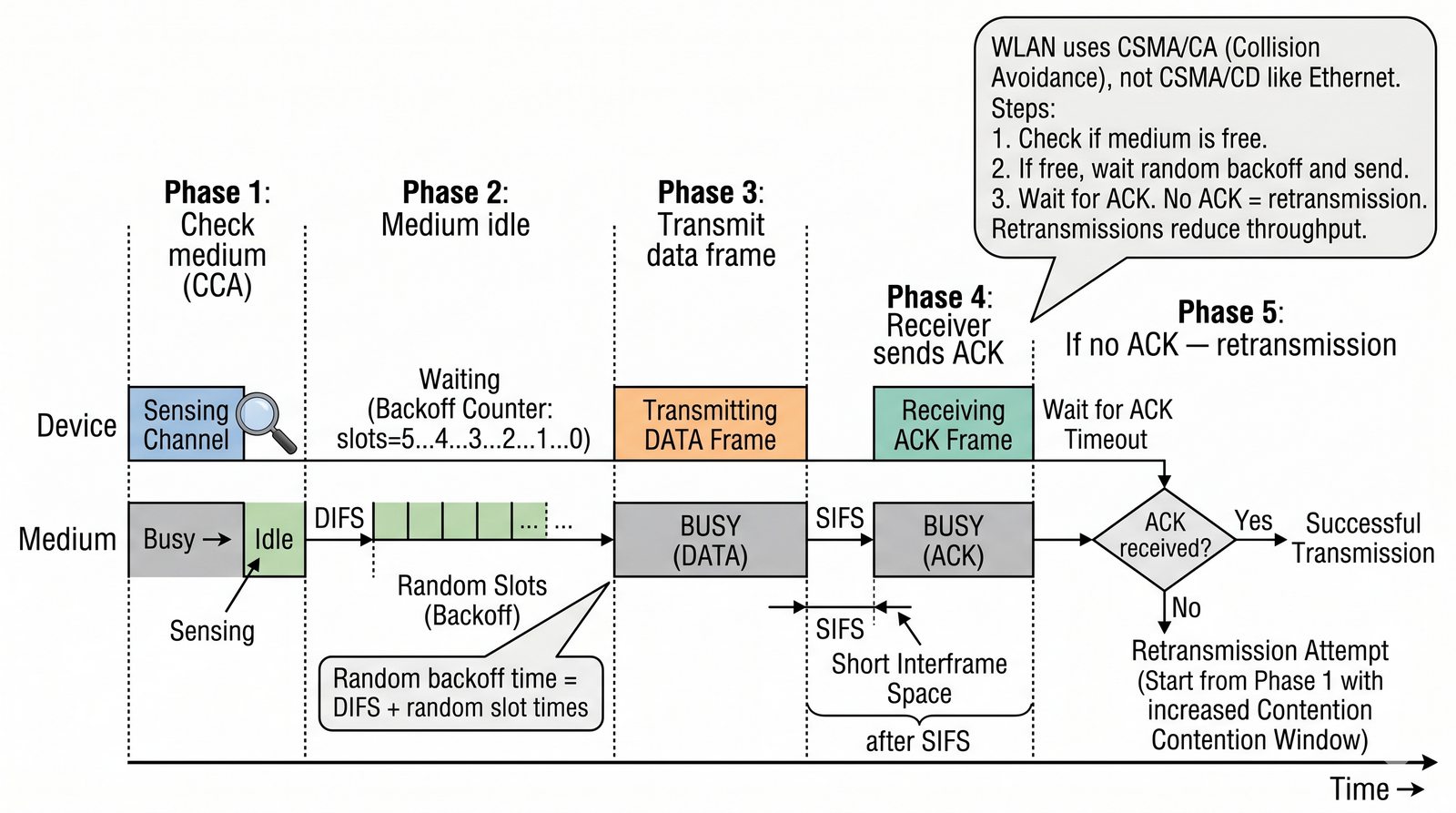

W przewodowej sieci Ethernet stacja nadawcza wykrywa kolizję w trakcie nadawania (CSMA/CD), monitorując napięcie na przewodzie. W sieci bezprzewodowej wykrycie kolizji podczas własnej transmisji jest fizycznie niemożliwe: własny nadajnik radiowy generuje sygnał o mocy setki tysięcy razy wyższej niż słaby sygnał docierający od odległej stacji (różnica rzędu 60–90 dB), co całkowicie oślepia lokalny odbiornik. Z tego względu standard IEEE 802.11 musiał przyjąć odmienną filozofię: zamiast kolizje wykrywać, należy im aktywnie zapobiegać (Collision Avoidance – CA).

Algorytm CSMA/CA opiera się na dwupoziomowym mechanizmie badania nośnej: 1) Fizyczne badanie nośnej (Physical Carrier Sense / CCA – Clear Channel Assessment): układ radiowy mierzy energię w kanale (Energy Detection, ED – próg typowo –62 dBm dla sygnałów obcych) oraz poszukuje preambuły ramek 802.11 (Signal Detection, SD – próg typowo –82 dBm); 2) Wirtualne badanie nośnej (Virtual Carrier Sense): stacja odczytuje pole Duration z nagłówków ramek sąsiadów i ustawia wewnętrzny licznik NAV (Network Allocation Vector). Dopóki licznik NAV odlicza do zera, medium jest uważane za zajęte, nawet jeśli w eterze panuje chwilowa cisza.

Procedura dostępu przebiega według ścisłego reżimu czasowego: jeśli medium staje się wolne, stacja nie może nadać natychmiast, lecz musi odczekać zdefiniowany odstęp międzyramkowy DIFS (DCF Interframe Space). Jeśli medium nadal pozostaje czyste, stacja uruchamia algorytm losowego wycofania (Random Backoff): losuje liczbę szczelin czasowych (Slot Time, np. 9 µs w 5 GHz) z przedziału okna rywalizacji [0, CW], gdzie początkowo CW = CWmin (typowo 15).

Stacja odlicza wylosowane szczeliny tylko wtedy, gdy eter jest wolny; jeśli inna stacja rozpocznie nadawanie, odliczanie zostaje zamrożone. Stacja, której licznik jako pierwszy osiągnie zero, uzyskuje prawo do nadania ramki. Odbiorca po odebraniu ramki i odczekaniu ultrakrótkiego odstępu SIFS (Short Interframe Space) musi odesłać ramkę potwierdzenia ACK. Jeśli nadawca nie odbierze ramki ACK w zdefiniowanym czasie (ACK Timeout), zakłada wystąpienie kolizji, podwaja rozmiar okna rywalizacji (CW = 2×CW + 1, aż do CWmax = 1023) i ponawia procedurę wycofania. Lawinowy wzrost retransmisji jest podstawowym objawem kolizji w środowisku WLAN.

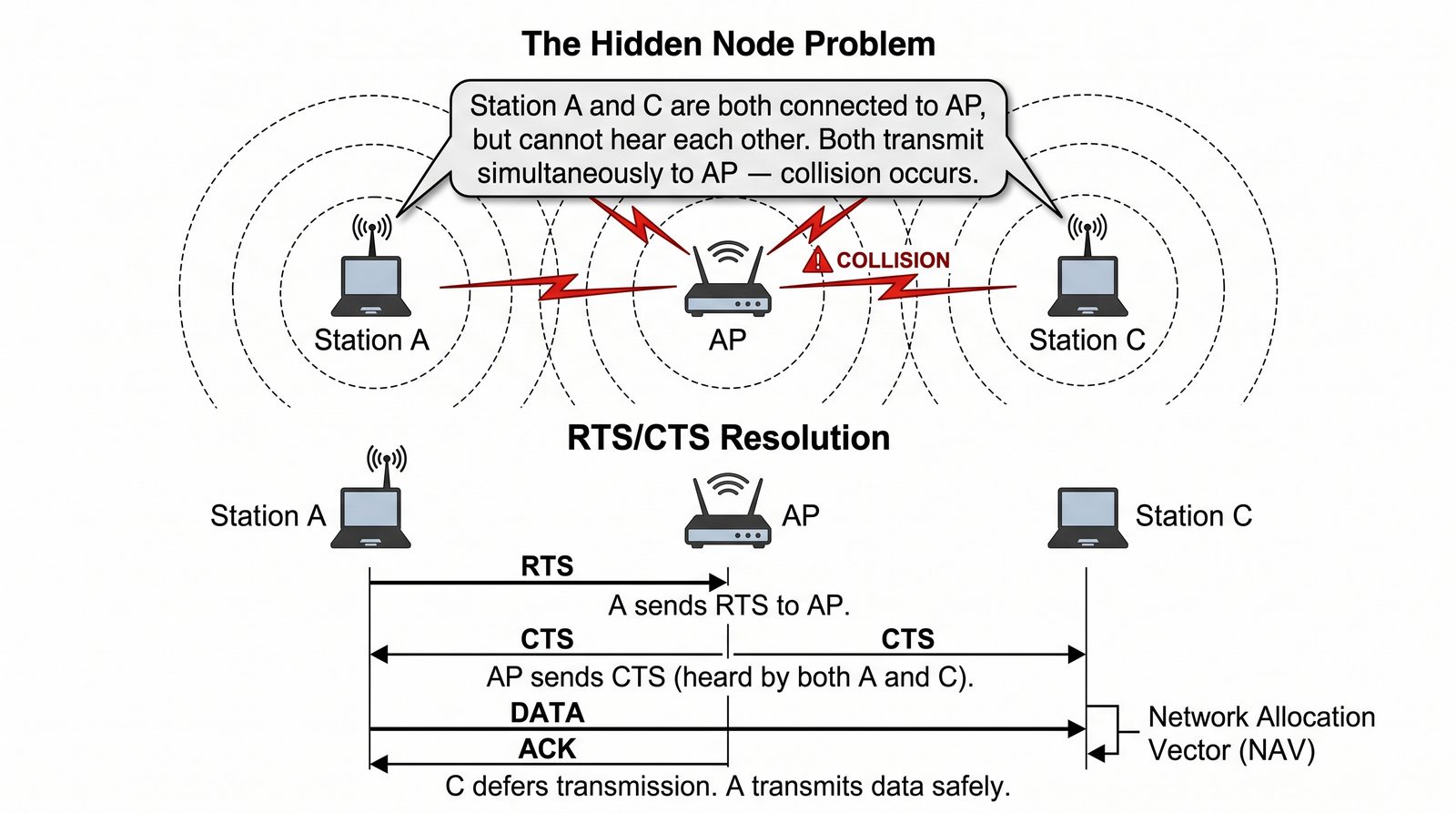

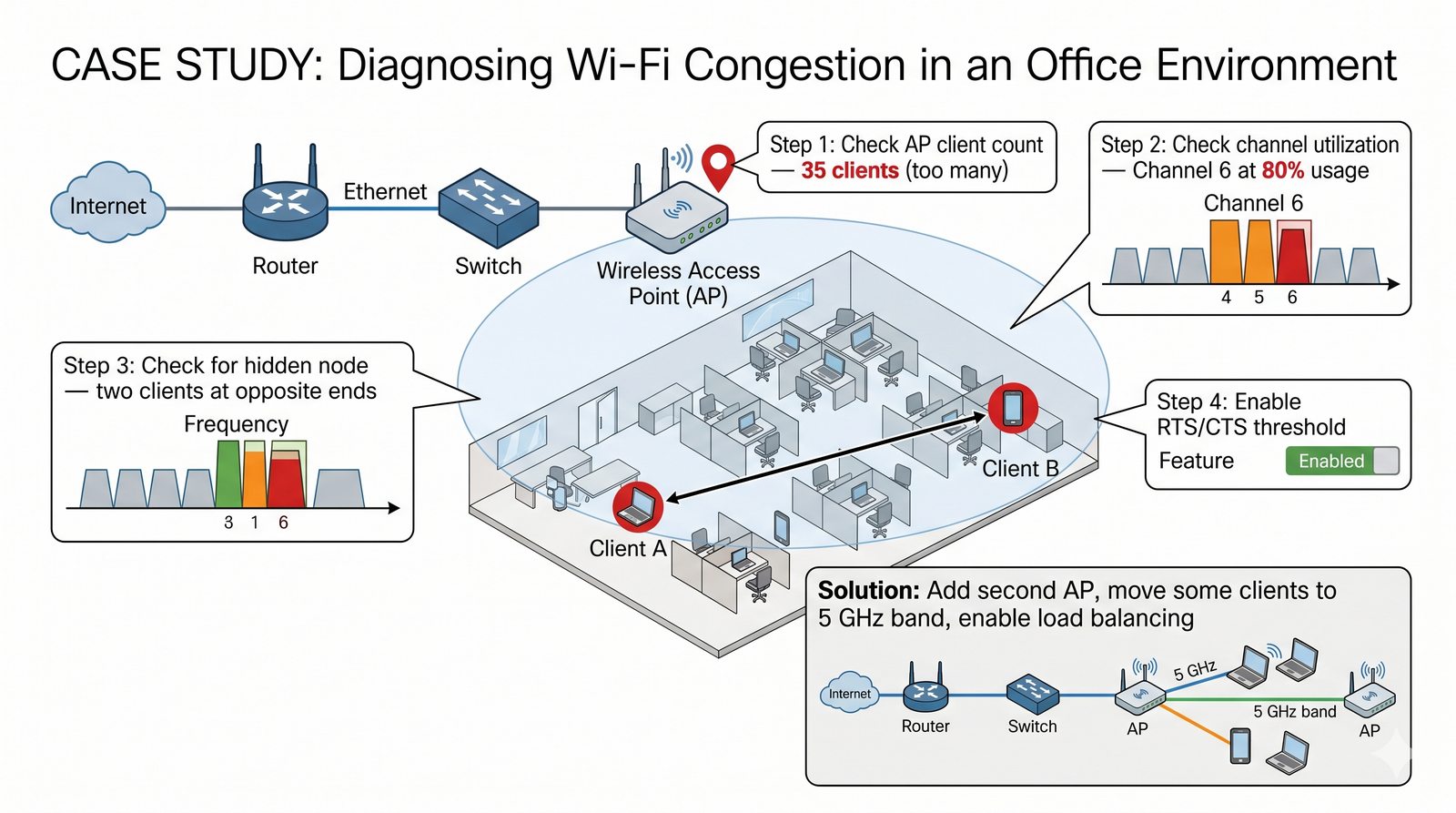

W topologii bezprzewodowej zasięg radiowy stacji klienckich jest z natury ograniczony mocą nadajników (typowo 15–30 mW w smartfonach i laptopach) oraz tłumieniem przeszkód terenowych. Prowadzi to do jednego z najpoważniejszych problemów w sieciach WLAN, zwanego problemem ukrytego węzła (Hidden Node Problem).

Zjawisko to powstaje, gdy dwie stacje (np. Stacja A i Stacja B) są połączone z tym samym punktem dostępowym (AP), jednak znajdują się po jego przeciwnych stronach lub są od siebie odseparowane grubą ścianą nośną. Stacja A słyszy punkt dostępowy, stacja B słyszy punkt dostępowy, lecz stacje A i B nie słyszą siebie nawzajem. Gdy stacja A nasłuchuje medium w algorytmie CSMA/CA, rejestruje ciszę w eterze i rozpoczyna nadawanie ramki danych do AP. Dokładnie w tym samym ułamku sekundy stacja B również bada eter, rejestruje ciszę i również zaczyna nadawać. Obie fale docierają do anteny punktu dostępowego jednocześnie, wywołując destrukcyjną kolizję. AP nie jest w stanie zdekodować żadnego sygnału, a obie stacje nie otrzymują ramki ACK i wchodzą w procedurę retransmisji, co paraliżuje transfer.

Skutecznym lekarstwem zdefiniowanym w normie IEEE 802.11 jest opcjonalny mechanizm rezerwacji medium RTS/CTS (Request to Send / Clear to Send): 1) Stacja A przed wysłaniem dużej ramki danych wysyła do AP bardzo krótką ramkę kontrolną RTS, zawierającą w polu Duration czas niezbędny na przesłanie danych i odbiór potwierdzenia ACK;

2) Punkt dostępowy odpowiada ramką CTS po upływie czasu SIFS. Ponieważ ramka CTS emitowana jest przez centralny AP z dużą mocą, odbierają ją wszystkie stacje w komórce, w tym ukryta Stacja B! Stacja B odczytuje pole Duration z ramki CTS i ustawia swój wektor NAV, blokując wszelkie nadawanie na czas trwania transmisji Stacji A. Stacja A bezpiecznie wysyła ramkę danych i odbiera ACK.

Ponieważ sama wymiana RTS/CTS wprowadza dodatkowy narzut czasowy, nie stosuje się jej dla wszystkich pakietów. W sterownikach kart sieciowych i punktów dostępowych konfiguruje się parametr RTS Threshold (Próg RTS) – mechanizm RTS/CTS jest uruchamiany wyłącznie dla ramek o rozmiarze przekraczającym zdefiniowaną wartość (np. powyżej 2347 bajtów lub obniżony diagnostycznie do 500 bajtów w środowiskach o nasilonym problemie ukrytych węzłów).

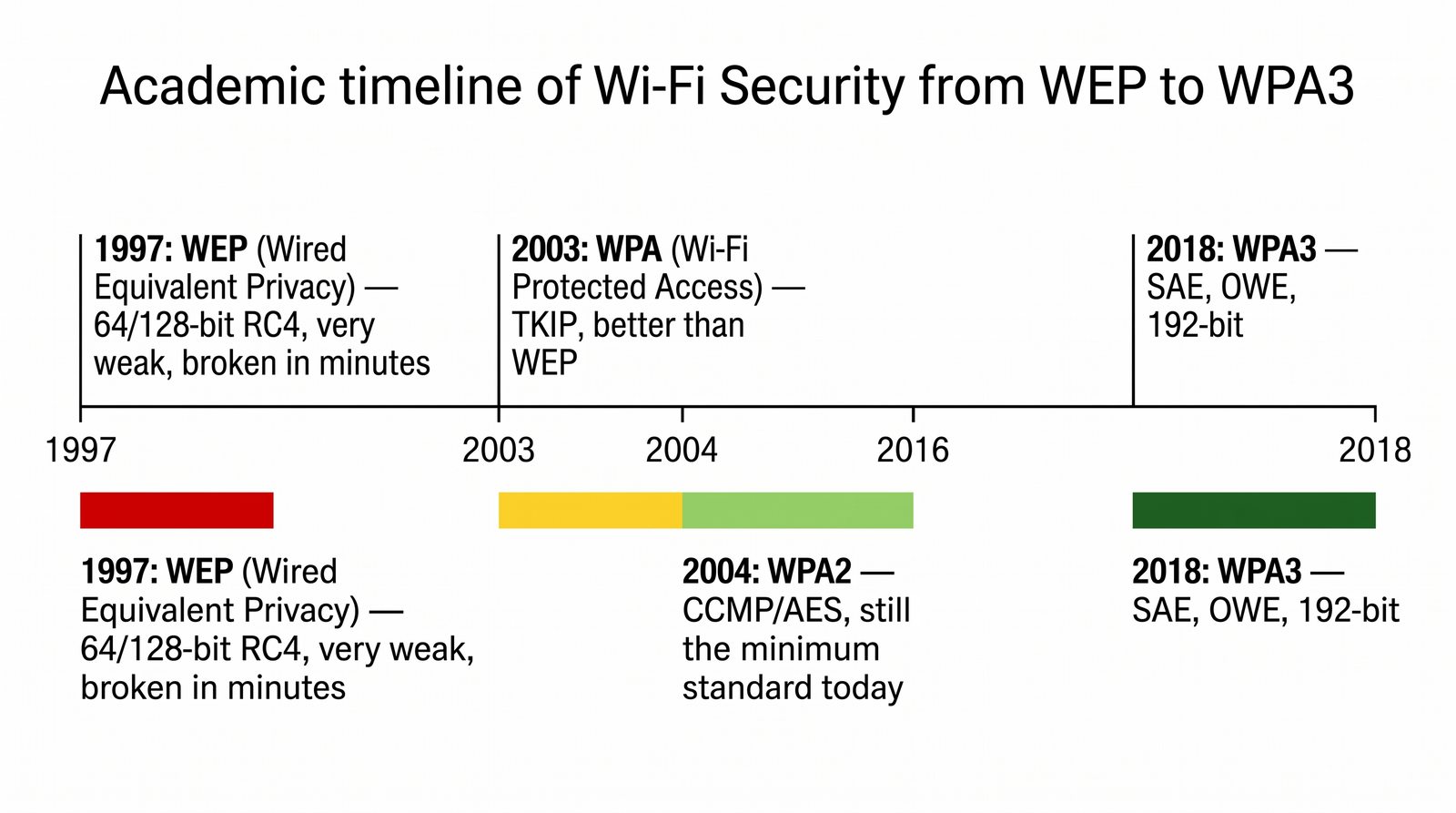

Bezpieczeństwo transmisji w sieciach bezprzewodowych od samego początku stanowiło jedno z największych wyzwań teleinformatycznych. O ile w sieci przewodowej uzyskanie dostępu do medium wymaga fizycznego podłączenia kabla wewnątrz budynku, o tyle fale radiowe bez trudu przenikają przez ściany i okna obiektów, umożliwiając przechwytywanie danych osobom znajdującym się na ulicy czy parkingu. Z tego względu mechanizmy kryptograficzne są jedyną skuteczną barierą chroniącą integralność i poufność sieci WLAN.

Pierwszy mechanizm zabezpieczeń – WEP (Wired Equivalent Privacy) wprowadzony w 1997 roku – miał w założeniu zapewnić poziom prywatności porównywalny z siecią kablową. Ze względu na katastrofalne błędy projektowe w implementacji algorytmu RC4 został on jednak całkowicie złamany na początku lat 2000. W odpowiedzi sojusz Wi-Fi Alliance opublikował w 2003 roku standard przejściowy WPA (Wi-Fi Protected Access). Wykorzystywał on protokół TKIP (Temporal Key Integrity Protocol), który dynamicznie miksował klucze i wydłużył wektor IV, umożliwiając bezpieczniejszą pracę na istniejącym, starszym sprzęcie bez konieczności jego wymiany.

Prawdziwym standardem przemysłowym stała się ratyfikowana w 2004 roku norma IEEE 802.11i, zaimplementowana komercyjnie jako WPA2. Wprowadziła ona nowoczesny protokół CCMP (Counter Mode with Cipher Block Chaining Message Authentication Code Protocol) oparty na symetrycznym szyfrze blokowym AES (Advanced Encryption Standard) z kluczem 128-bitowym, zapewniając zarówno poufność, jak i kryptograficzną integralność danych.

W 2018 roku zaprezentowano najnowocześniejszy standard WPA3, zaprojektowany w celu eliminacji podatności WPA2 na ataki słownikowe offline (atak KRACK). WPA3 zastępuje statyczny klucz współdzielony protokołem wymiany klucza SAE (Simultaneous Authentication of Equals), wprowadza ochronę sieci otwartych OWE (Opportunistic Wireless Encryption) oraz oferuje wariant WPA3-Enterprise 192-bit spełniający rygory bezpieczeństwa instytucji rządowych i sektora finansowego.

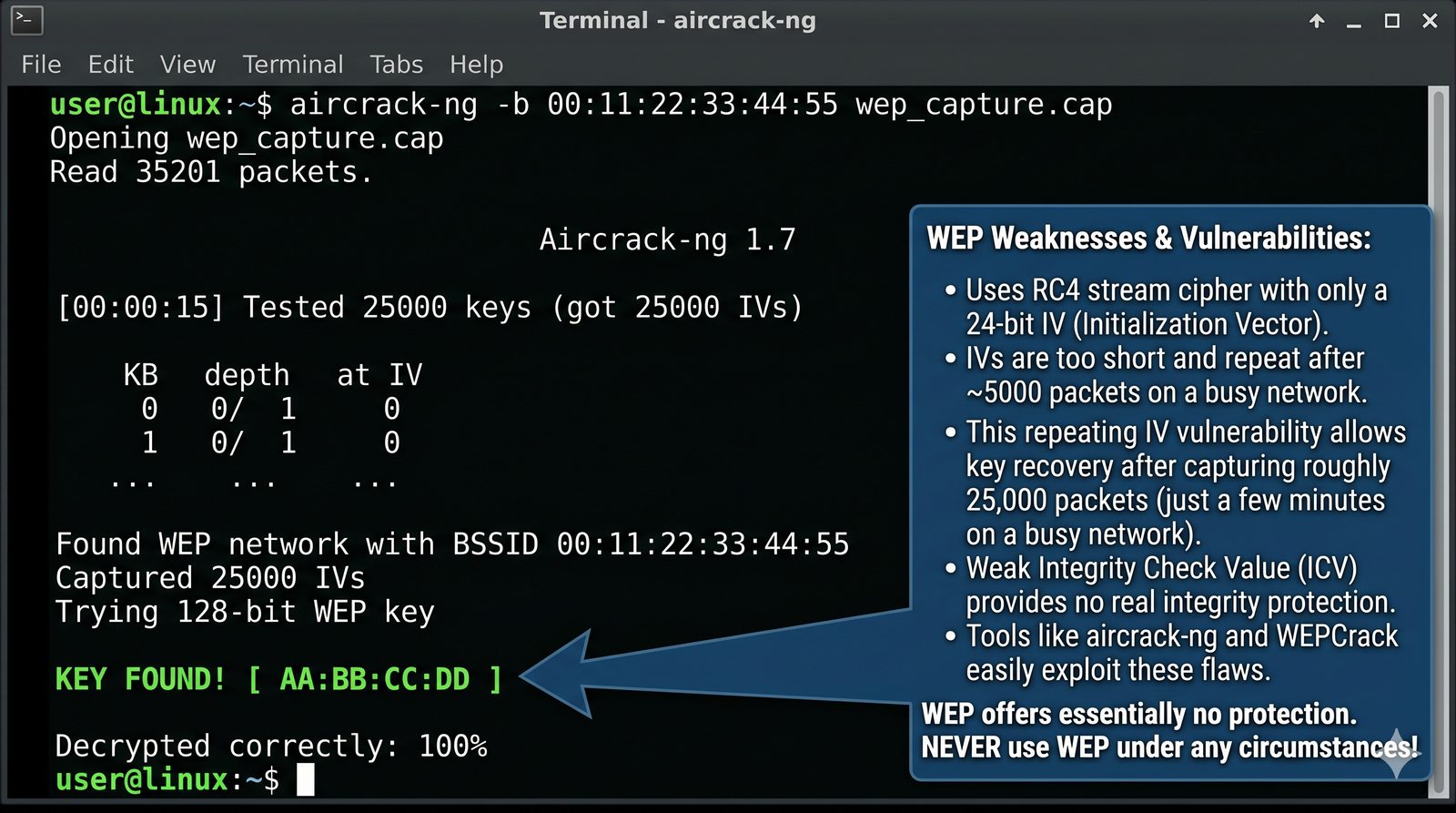

Protokół WEP (Wired Equivalent Privacy) jest klasycznym akademickim przykładem tego, jak nie należy projektować systemów kryptograficznych. Do szyfrowania danych WEP wykorzystywał szyfr strumieniowy RC4 Rona Rivesta. W szyfrze strumieniowym klucz tworzy nieskończony ciąg pseudolosowy (Keystream), który jest sumowany operacją XOR z jawnym tekstem. Żelazną zasadą kryptografii jest to, że ten sam strumień klucza nigdy nie może zostać użyty dwukrotnie – jeśli dwa szyfrogramy powstaną przy użyciu tego samego keystreamu, ich zsumowanie XOR pozwala na natychmiastowe odzyskanie obu tekstów jawnych.

Aby zapobiec powtarzaniu się strumienia, WEP doklejał do tajnego klucza statycznego (40- lub 104-bitowego) zmienny wektor inicjalizacyjny IV (Initialization Vector) o długości zaledwie 24 bitów. Dawało to łączną przestrzeń zaledwie 2²⁴ ≈ 16,7 miliona kombinacji. Zgodnie z paradoksem dni urodzin i zasadą szufladkową Dirichleta, w aktywnie obciążonej sieci Wi-Fi (np. transfer dużego pliku) powtórzenie tego samego wektora IV następuje już po kilkunastu minutach!

Co gorsza, wektor IV był przesyłany w nagłówku ramki otwartym, niezaszyfrowanym tekstem. W 2001 roku Fluhrer, Mantin i Shamir opublikowali atak FMS, wykazując istnienie tzw. „słabych wektorów IV” w algorytmie harmonogramowania klucza KSA w RC4. Kolejne optymalizacje, w szczególności atak PTW (Pyshkin, Tews, Weinmann) z 2007 roku, pozwoliły na odzyskanie 104-bitowego klucza WEP po zebraniu zaledwie 40 000 do 85 000 ramek radiowych, co przy wymuszeniu retransmisji pakietów ARP zajmuje atakującemu poniżej 30 sekund.

Drugą fundamentalną wadą WEP był brak bezpiecznego kodu uwierzytelniania wiadomości (MAC). Integralność ramki weryfikowano prostą sumą kontrolną CRC-32 (pole ICV), która jest funkcją liniową. Pozwalało to atakującemu na manipulowanie bitami w zaszyfrowanej ramce (Bit-Flipping Attack) i modyfikowanie sumy ICV bez znajomości klucza! Z tych powodów w 2004 roku organizacja IEEE oficjalnie wycofała WEP ze standardów, a stosowanie WEP jest dziś bezwzględnie zakazane przez normy bezpieczeństwa (w tym PCI-DSS).

Standard WPA2, oparty na normie IEEE 802.11i, wyznaczył nową erę bezpieczeństwa bezprzewodowego poprzez całkowite wyeliminowanie przestarzałego szyfru RC4 i zastąpienie go symetrycznym szyfrem blokowym AES (Advanced Encryption Standard) z kluczem 128-bitowym. Protokół kryptograficzny CCMP łączy dwa tryby pracy: tryb licznikowy CTR (Counter Mode) zapewniający poufność ładunku oraz tryb CBC-MAC generujący 8-bajtowy kod MIC gwarantujący bezwzględną integralność i autentyczność ramki.

W celu ochrony przed atakami powtórzeniowymi (Replay Attacks) CCMP wprowadził 48-bitowy numer pakietu PN (Packet Number), który rośnie ściśle monotonicznie z każdą wysłaną ramką. Odbiornik bezgłośnie odrzuca każdą ramkę o numerze PN mniejszym lub równym ostatnio odebranemu pakietowi, co całkowicie uniemożliwia podszywanie się pod stację poprzez retransmisję przechwyconego ruchu.

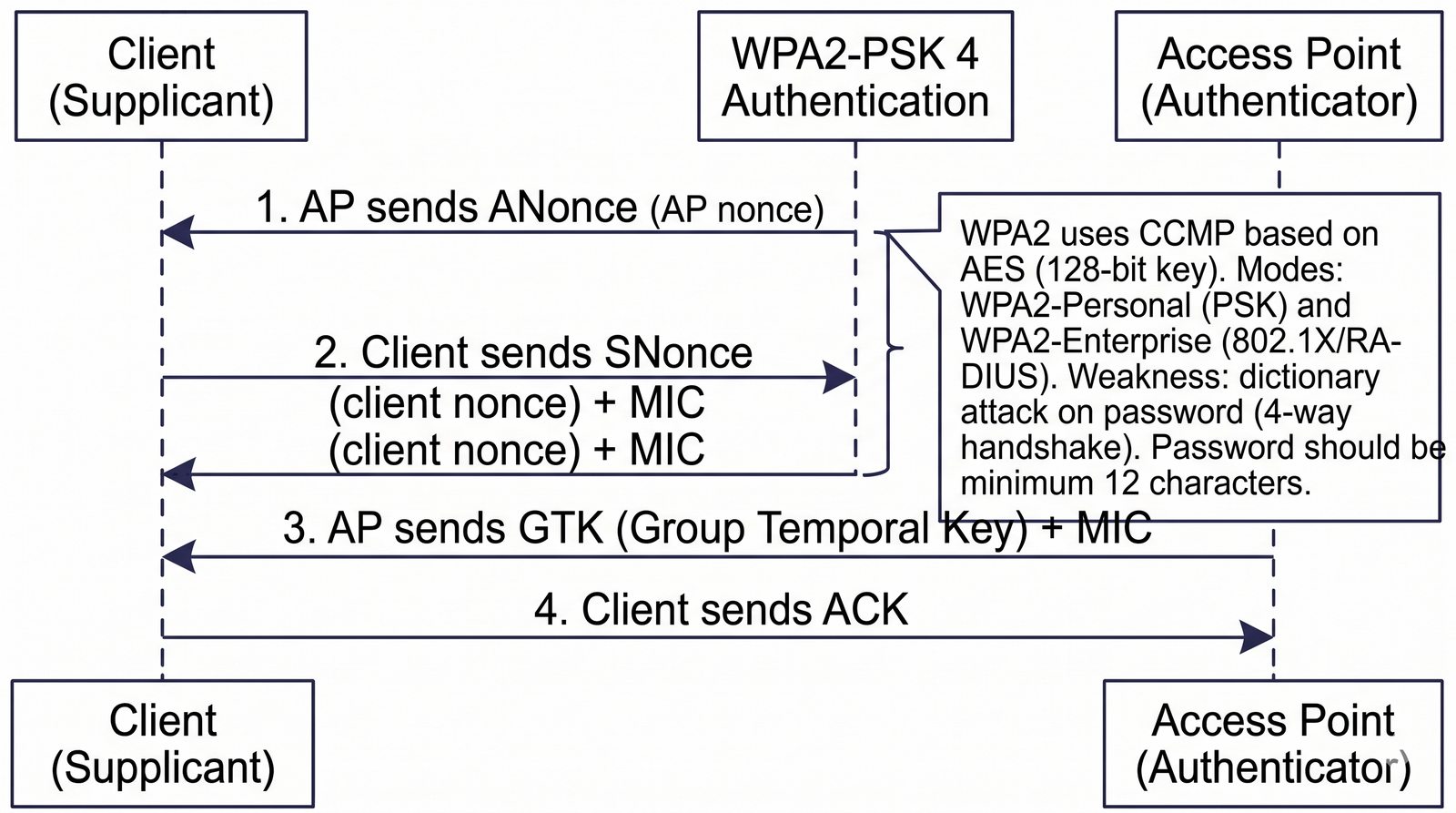

Nawiązanie bezpiecznej sesji realizowane jest za pomocą 4-drożnego uścisku dłoni (4-Way Handshake) wykorzystującego protokół EAPOL-Key zdefiniowany w normie IEEE 802.1X. W uścisku tym stacja i punkt dostępowy wymieniają losowe wartości kryptograficzne (ANonce oraz SNonce), łącząc je z adresem PMK (Pairwise Master Key) oraz adresami MAC w celu wyprowadzenia unikalnego klucza sesyjnego PTK (Pairwise Transient Key) dla ruchu Unicast oraz klucza grupowego GTK (Group Temporal Key) dla ruchu Broadcast/Multicast. Klucz nadrzędny PMK nigdy nie jest przesyłany przez eter.

Pomimo wysokiej odporności kryptograficznej protokołu AES, wariant konsumencki WPA2-Personal (PSK) posiada poważną lukę architektoniczną: jeśli atakujący przechwyci wszystkie cztery pakiety uścisku dłona EAPOL (co można łatwo wymusić poprzez wysłanie sfałszowanej ramki Deauthentication), może przeprowadzić atak słownikowy offline (Brute-Force Dictionary Attack) bez wiedzy właściciela sieci, testując miliony haseł na sekundę przy użyciu akceleracji GPU (narzędzia Hashcat, John the Ripper). Z kolei w 2017 roku Mathy Vanhoef odkrył podatność KRACK (Key Reinstallation Attack), polegającą na zmuszeniu klienta do ponownego zainstalowania wyzerowanego klucza PTK poprzez retransmisję komunikatu 3 uścisku dłoni.

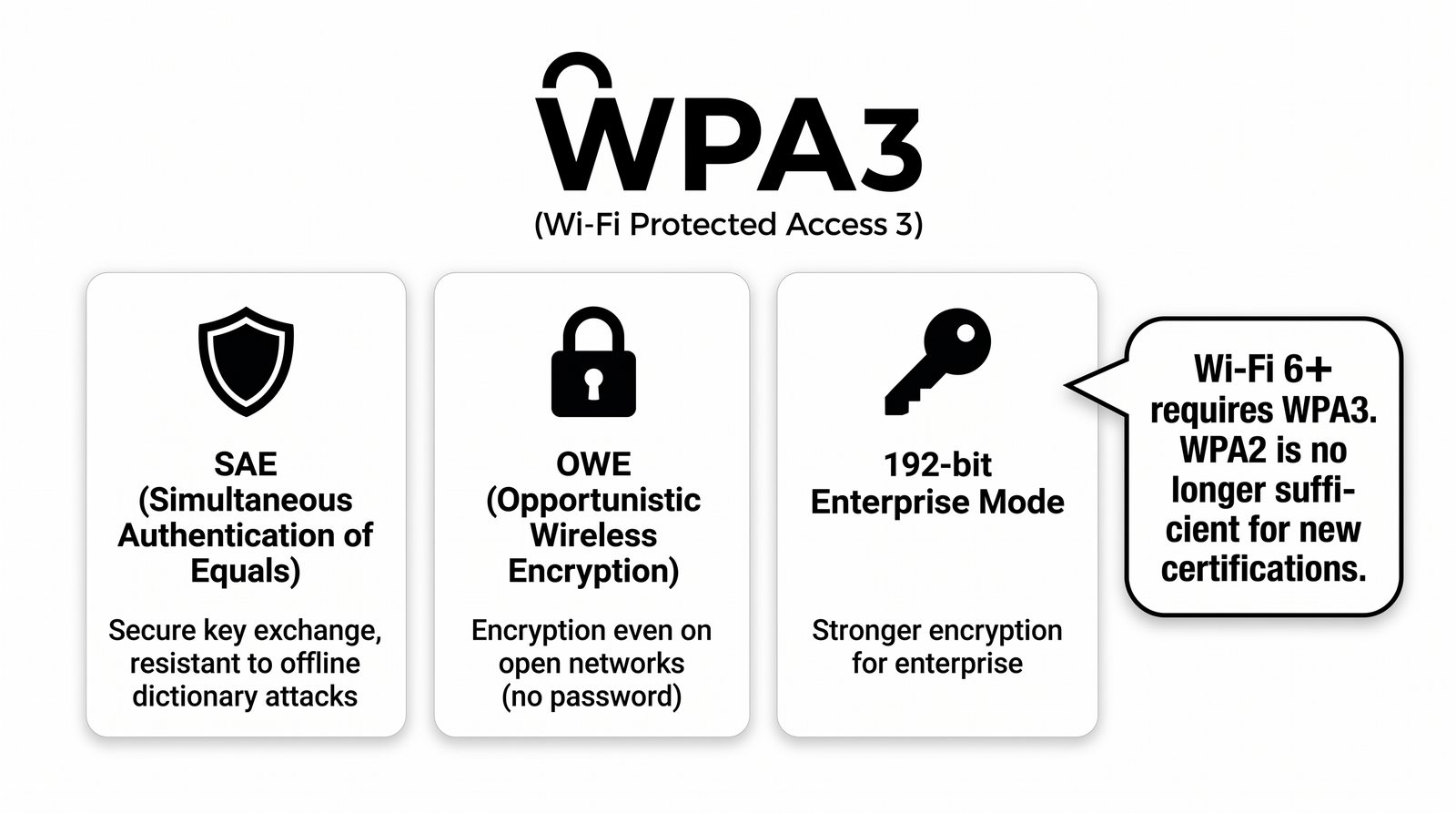

Standard WPA3, opublikowany przez Wi-Fi Alliance w 2018 roku, stanowi najważniejszą modernizację architektury bezpieczeństwa sieci radiowych od niemal dwóch dekad. Jego głównym zadaniem było wyeliminowanie strukturalnych wad WPA2-Personal oraz zabezpieczenie transmisji w przestrzeniach publicznych. Najważniejszą innowacją w wariancie konsumenckim jest zastąpienie statycznego uścisku PSK protokołem SAE (Simultaneous Authentication of Equals), bazującym na algorytmie wymiany klucza Dragonfly zdefiniowanym w normie RFC 7664.

Protokół SAE opiera się na kryptografii krzywych eliptycznych (ECC) i schemacie ZKP (Zero-Knowledge Proof). Podczas uwierzytelniania stacja i punkt dostępowy udowadniają sobie nawzajem znajomość hasła sieciowego w drodze interaktywnej wymiany komunikatów commit i confirm, bez ujawniania jakichkolwiek danych pozwalających na weryfikację skrótu hasła offline. Nawet jeśli atakujący zarejestruje pełną transmisję w eterze, atak słownikowy offline staje się matematycznie niemożliwy – każda próba odgadnięcia hasła wymaga interakcji na żywo z punktem dostępowym, który może łatwo zablokować intruza po kilku nieudanych próbach.

Co więcej, protokół SAE gwarantuje utajnianie z wyprzedzeniem (PFS – Perfect Forward Secrecy): klucz szyfrujący każdą sesję jest unikalny i niezależny od hasła głównego. Oznacza to, że nawet jeśli napastnik w przyszłości pozna hasło do sieci Wi-Fi, nie będzie w stanie odszyfrować wcześniej zarejestrowanego i zarchiwizowanego ruchu radiowego! Kolejnym obowiązkowym wymogiem w WPA3 jest ochrona ramek zarządzających PMF (Protected Management Frames) według normy IEEE 802.11w, która uniemożliwia sfałszowanie ramek Deauthentication i zrywanie połączeń klientów (atak deauth/DoS).

W sieciach otwartych (kawiarnie, hotele, lotniska) WPA3 eliminuje nieszyfrowaną transmisję jawnym tekstem dzięki technologii OWE (Opportunistic Wireless Encryption) znormalizowanej w RFC 8110 (funkcjonującej jako Wi-Fi Enhanced Open). OWE wykorzystuje protokół Diffie-Hellmana do automatycznego zestawienia unikalnego tunelu szyfrowanego dla każdego gościa bez konieczności wpisywania hasła. Dla infrastruktury krytycznej zdefiniowano natomiast WPA3-Enterprise 192-bit, który wykorzystuje szyfrowanie GCMP-256, podpisy cyfrowe ECDSA na krzywej P-384 oraz funkcje skrótu HMAC-SHA-384 zgodne z wytycznymi pakietu CNSA (Commercial National Security Algorithm).

W środowiskach korporacyjnych, uczelnianych oraz instytucjonalnych stosowanie wspólnego hasła współdzielonego (PSK) jest niedopuszczalne ze względów bezpieczeństwa: odejście jednego pracownika lub zgubienie firmowego laptopa wymagałoby zmiany hasła na setkach urządzeń. Standardem w sieciach biznesowych jest tryb WPA2/WPA3-Enterprise, bazujący na architekturze kontroli dostępu do portu zdefiniowanej w normie IEEE 802.1X.

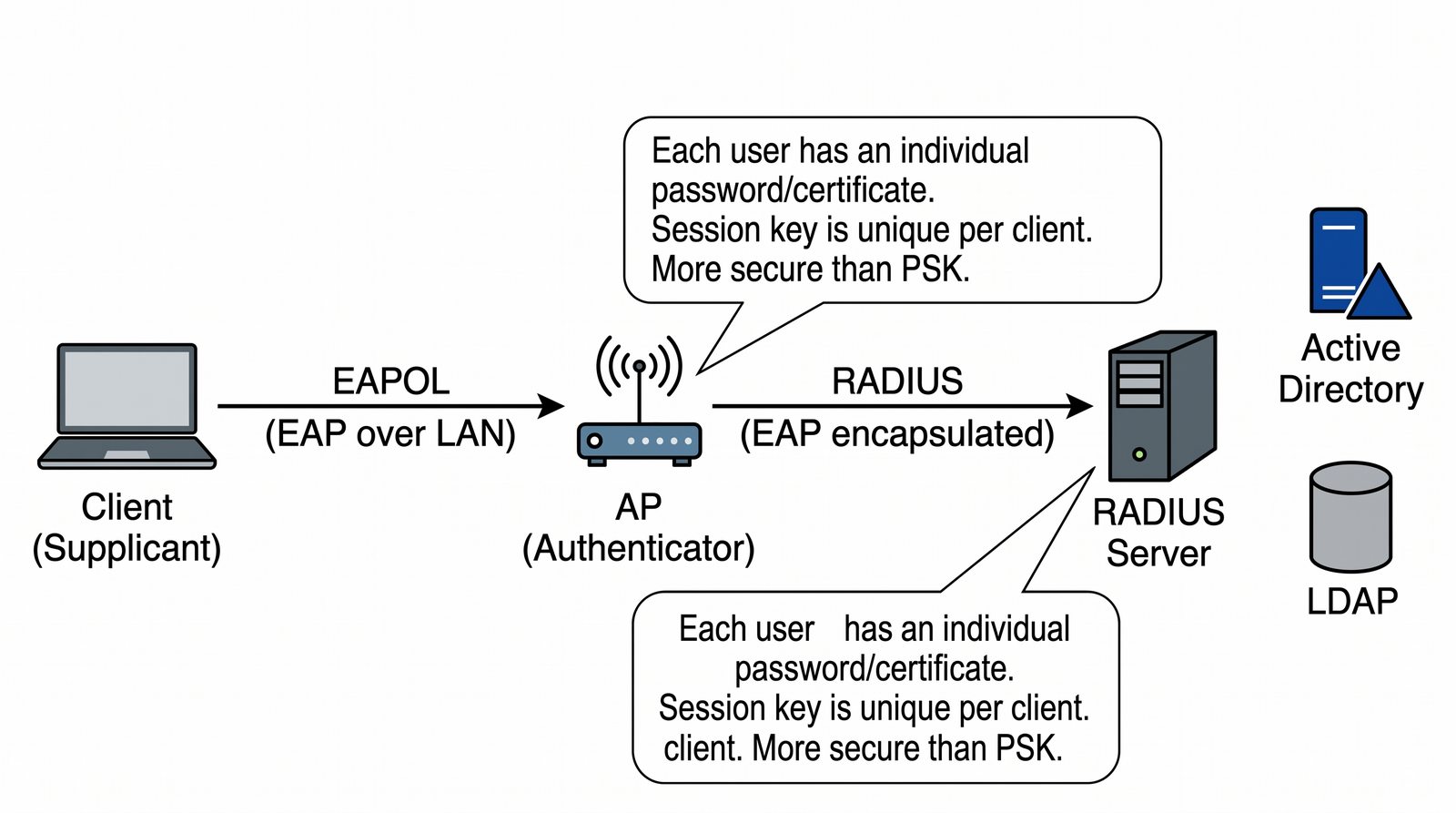

Model 802.1X składa się z trzech ściśle powiązanych komponentów logicznych: 1) Suplikant (Supplicant) – oprogramowanie klienckie na urządzeniu końcowym (zintegrowane w systemach Windows, Linux, Android, iOS), które żąda dostępu do sieci i przedstawia poświadczenia tożsamości; 2) Autentykator (Authenticator) – punkt dostępowy AP lub przełącznik zarządzalny. Do momentu pomyślnej weryfikacji port radiowy pozostaje w stanie zablokowanym (Unauthorized) – AP przepuszcza wyłącznie pakiety uwierzytelniające EAPOL, blokując cały ruch IP; 3) Serwer Uwierzytelniający (Authentication Server) – centralny serwer RADIUS (RFC 2865) / AAA (np. FreeRADIUS, Microsoft NPS, Cisco ISE), który weryfikuje tożsamość w bazie Active Directory lub LDAP.

Komunikacja pomiędzy suplikantem a serwerem RADIUS odbywa się za pomocą elastycznego protokołu EAP (Extensible Authentication Protocol) zdefiniowanego w normie RFC 3748. Najważniejszymi metodami EAP w praktyce inżynierskiej są: 1) EAP-TLS (RFC 5216) – uważany za złoty standard bezpieczeństwa; wymaga obustronnego uwierzytelnienia za pomocą certyfikatów cyfrowych X.509 (certyfikat serwera oraz certyfikat klienta wgrany na urządzenie); jest w 100% odporny na podsłuch i ataki phishingowe;

2) PEAP-MSCHAPv2 (Protected EAP) – popularna metoda tunelowana, w której serwer RADIUS uwierzytelnia się certyfikatem cyfrowym, tworząc szyfrowany tunel TLS, wewnątrz którego użytkownik podaje tradycyjny login i hasło domenowe (Active Directory). Po pomyślnym uwierzytelnieniu serwer RADIUS generuje klucz nadrzędny MSK (Master Session Key), przesyła go do punktu dostępowego w atrybucie RADIUS MPPE-Recv-Key i następuje lokalne wygenerowanie kluczy szyfrujących PTK. Co więcej, serwer RADIUS może dynamicznie zwrócić atrybuty Tunnel-Private-Group-ID (przypisanie do odpowiedniego VLAN-u w zależności od działu pracownika) oraz listy kontroli dostępu dACL.

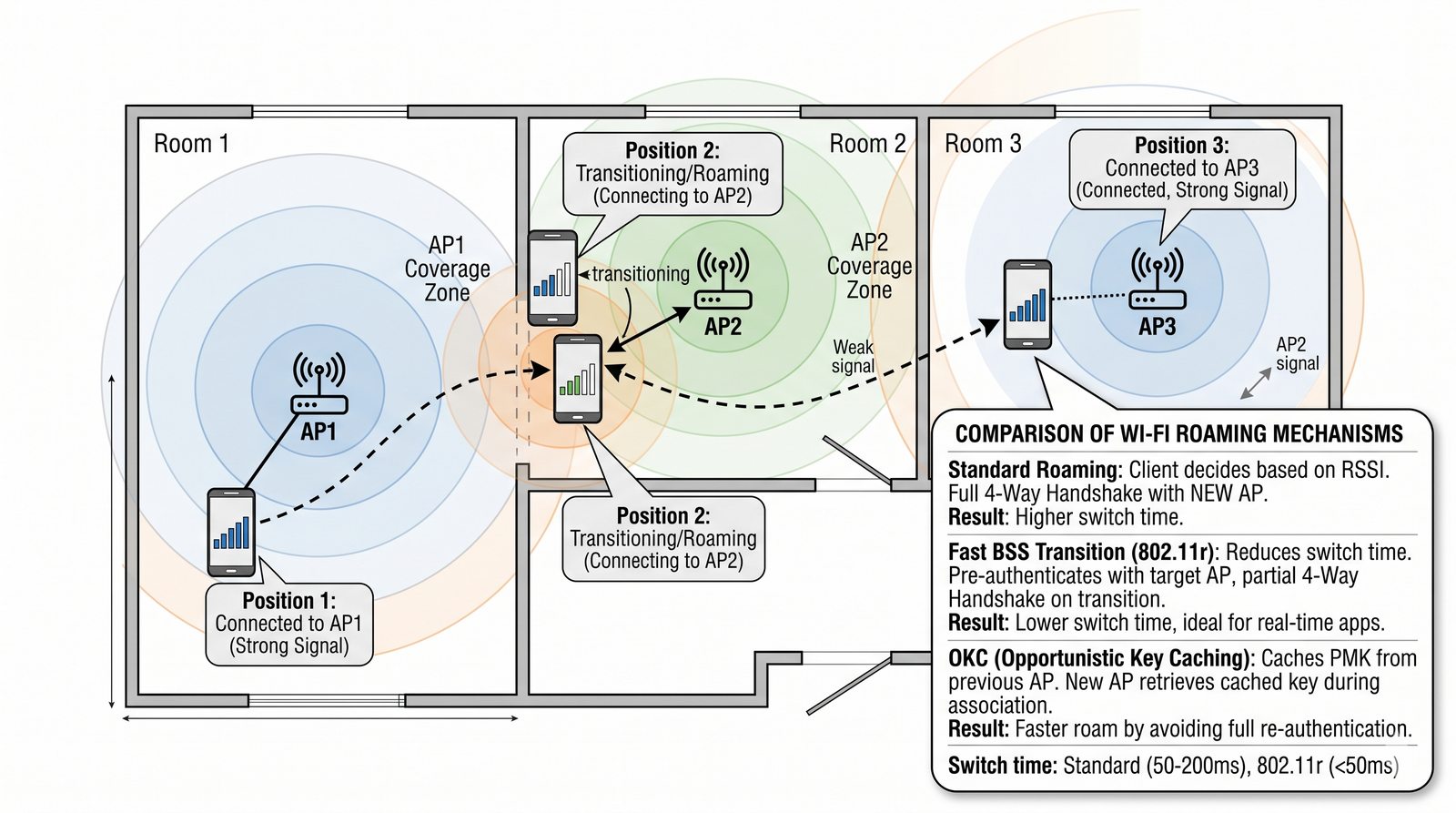

W sieciach kampusowych i korporacyjnych stacje klienckie (użytkownicy z laptopami, smartfony, terminale magazynowe na wózkach widłowych) nieustannie przemieszczają się pomiędzy obszarami pokrycia poszczególnych punktów dostępowych. Proces płynnego przekazywania połączenia pomiędzy kolejnymi komórkami radiowymi (BSSID) bez zerwania sesji warstwy wyższej (np. połączenia głosowego VoIP, wideokonferencji Teams czy sesji SSH) nazywa się roamingiem bezprzewodowym.

Fundamentalną regułą standardu IEEE 802.11 jest to, że decyzja o roamingu leży w 100% po stronie stacji klienckiej, a nie punktu dostępowego! Karta sieciowa stacji stale monitoruje poziom sygnału bieżącego AP. Gdy poziom sygnału spadnie poniżej zdefiniowanego w sterowniku progu roamingu (Roaming Threshold, typowo od –72 dBm do –75 dBm), stacja rozpoczyna skanowanie eteru (aktywne lub pasywne) w poszukiwaniu lepszego AP o tym samym identyfikatorze SSID. Zjawisko, w którym stacja kurczowo trzyma się odległego punktu dostępowego pomimo obecności silniejszego AP tuż obok, nazywa się problemem lepkiego klienta (Sticky Client).

W tradycyjnym roamingu WPA2-Enterprise proces przełączenia wiązał się z zerwaniem łączności na czas nawet 500–1200 milisekund. Wynikało to z konieczności pełnego ponownego uwierzytelnienia 802.1X/EAP z serwerem RADIUS oraz wykonania 4-drożnego uścisku EAPOL. W przypadku telefonii VoIP opóźnienie powyżej 100 ms powoduje słyszalne trzaski, a powyżej 250 ms zerwanie rozmowy. W celu rozwiązania tego problemu komitet IEEE wprowadził pakiet trzech komplementarnych standardów:

1) IEEE 802.11k (Radio Resource Measurement) – AP przesyła do stacji zwięzłą listę sąsiednich punktów dostępowych (Neighbor Report), dzięki czemu stacja nie musi tracić czasu na skanowanie kilkudziesięciu kanałów, lecz sprawdza od razu właściwe częstotliwości; 2) IEEE 802.11v (BSS Transition Management) – sieć może aktywnie zarekomendować stacji przeniesienie się na mniej obciążony AP lub pasmo 5 GHz (Band Steering); 3) IEEE 802.11r (Fast BSS Transition – FT) – kluczowy standard, który wprowadza hierarchię kluczy kryptograficznych (R0 i R1) i pozwala na wstępną autoryzację na nowym AP jeszcze przed odłączeniem od starego. Czas przełączenia w 802.11r spada poniżej 50 milisekund, co gwarantuje całkowitą niewyczuwalność roamingu dla aplikacji czasu rzeczywistego.

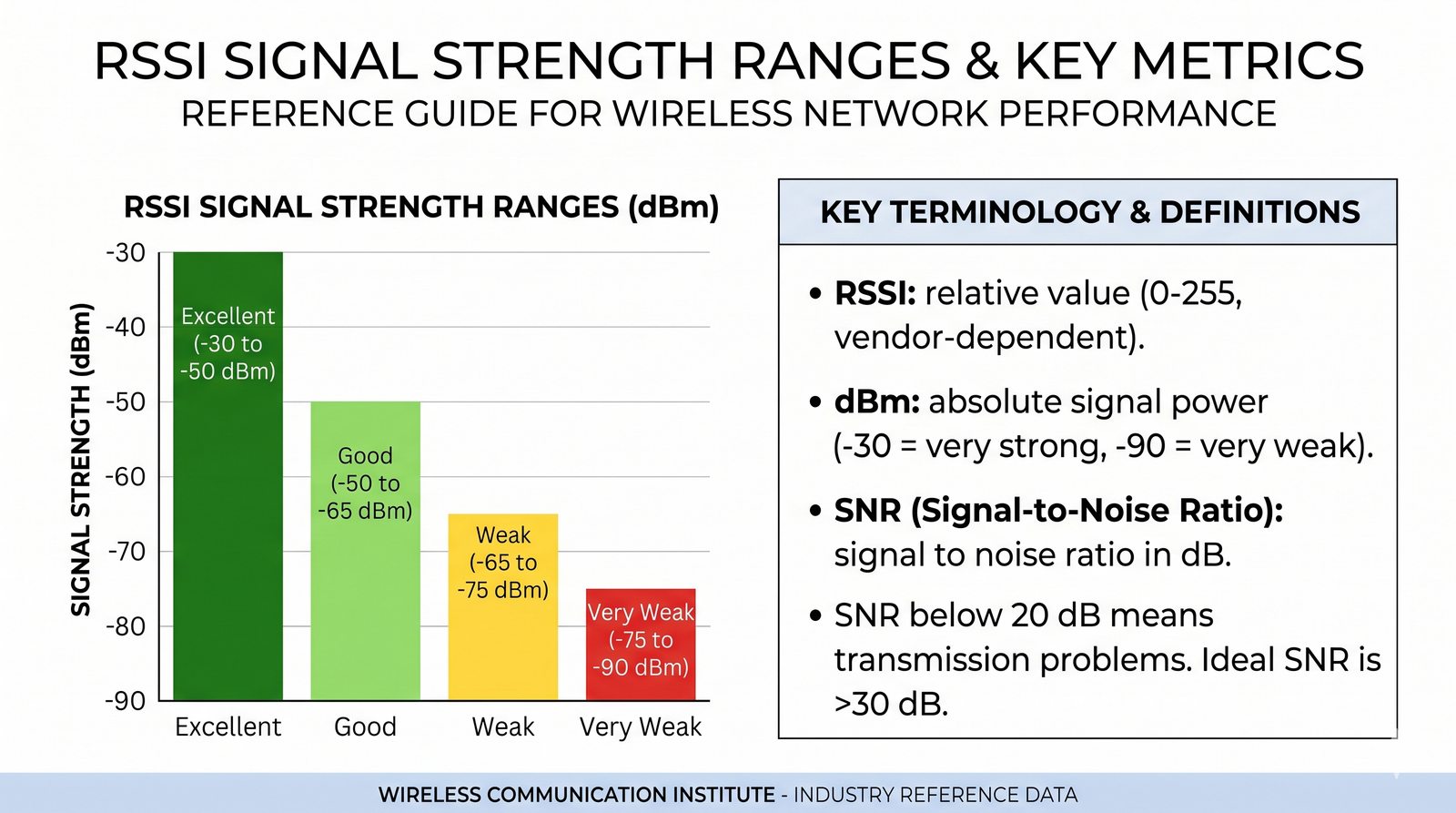

Diagnostyka łącza bezprzewodowego wymaga od inżyniera precyzyjnego operowania jednostkami logarytmicznymi i metrykami określającymi jakość sygnału radiowego w punkcie odbioru. W teleinformatyce poziom energii fali elektromagnetycznej odbieranej przez antenę karty W-NIC wyraża się w decybelomiliwatach (dBm), czyli w skali logarytmicznej odniesionej do mocy 1 mW: P [dBm] = 10 · log10(P [mW] / 1 mW). Ponieważ moce odbierane w sieciach Wi-Fi są rzędu mikrowatów i nanowatów, wartości wyrażone w dBm są zawsze liczbami ujemnymi (np. –50 dBm oznacza moc 10 nW, a –80 dBm oznacza zaledwie 10 pW).

Drugim parametrem jest szum tła (Noise Floor), reprezentujący sumę promieniowania termicznego, zakłóceń kosmicznych oraz nieskorelowanych emisji obcych urządzeń elektronicznych. W poprawnie zaprojektowanym środowisku pasma 5 GHz szum tła wynosi typowo od –92 dBm do –98 dBm, natomiast w silnie zakłóconym paśmie 2,4 GHz może wzrosnąć nawet do –80 dBm.

Kluczowym wskaźnikiem decydującym o przepustowości i stabilności połączenia jest stosunek sygnału do szumu (SNR – Signal-to-Noise Ratio). Ponieważ obie wartości wyrażone są w skali logarytmicznej, SNR wylicza się jako prostą różnicę arytmetyczną: SNR [dB] = Poziom sygnału [dBm] - Poziom szumu [dBm]. Przykładowo, jeśli sygnał wynosi –65 dBm, a szum tła –95 dBm, wówczas SNR = (-65) - (-95) = +30 dB.

W inżynierii sieci bezprzewodowych obowiązują następujące progi interpretacji jakości sygnału: 1) Powyżej –60 dBm (SNR > 35 dB): sygnał znakomity, warunki idealne dla najwyższych modulacji (1024-QAM / 4096-QAM) i maksymalnych transferów; 2) –60 do –67 dBm (SNR 25–30 dB): sygnał bardzo dobry, minimalny zalecany standard w projektowaniu profesjonalnych sieci korporacyjnych i kampusowych dla obsługi transmisji głosu VoIP i wideo; 3) –70 do –75 dBm (SNR 15–20 dB): sygnał dostateczny dla przeglądania stron WWW i poczty; typowa strefa rozpoczęcia procedury roamingu; 4) Poniżej –80 dBm (SNR < 10 dB): sygnał krytycznie słaby, drastyczny wzrost retransmisji, spadek modulacji do BPSK (1 Mb/s); 5) Poniżej –85 dBm: zerwanie asocjacji i utrata łączności.

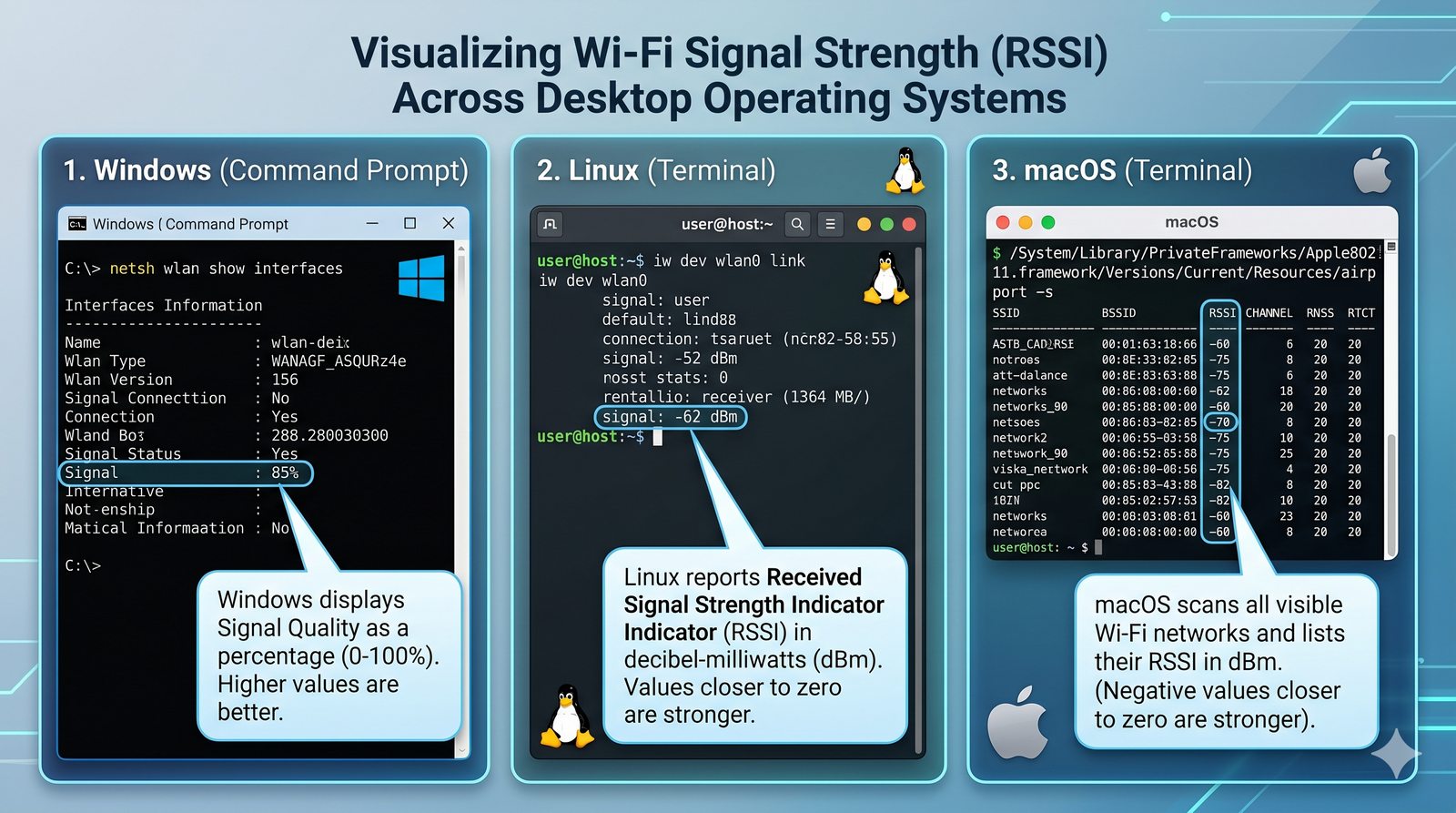

Szybka weryfikacja jakości połączenia radiowego bezpośrednio na stacji roboczej jest pierwszym krokiem w diagnozowaniu problemów z zasięgiem i spadkiem prędkości. Każdy z głównych systemów operacyjnych posiada wbudowane wyspecjalizowane narzędzia konsolowe umożliwiające odczyt surowych parametrów radiowych bezpośrednio ze sterownika karty sieciowej.

W systemie Windows podstawowym narzędziem jest polecenie wiersza poleceń netsh wlan show interfaces. Wyświetla ono szczegółowy stan aktywnego połączenia: nazwę SSID, adres fizyczny BSSID punktu dostępowego, typ radia (np. 802.11ac, 802.11ax), algorytm uwierzytelniania, kanał częstotliwości, wynegocjowaną prędkość odbioru i transmisji (Receive rate / Transmit rate w Mb/s) oraz procentową jakość sygnału (Signal %). Bardziej zaawansowane skrypty diagnostyczne w PowerShellu korzystają z polecenia Get-NetAdapterAdvancedProperty oraz biblioteki Wlanapi.dll, pozwalając na konwersję procentów na rzeczywistą wartość dBm (wzór przybliżony: dBm = (Signal / 2) - 100).

W systemie Linux podstawowym i najbardziej precyzyjnym narzędziem jest polecenie iw dev <interfejs> link (np. iw dev wlan0 link). W odróżnieniu od uproszczonych narzędzi, iw zwraca dokładną moc odbieraną w dBm (np. signal: -58 dBm), szerokość kanału, częstotliwość w MHz oraz szczegółowe parametry ostatniej ramki: indeks MCS (Modulation and Coding Scheme), szerokość pasma (np. 80 MHz), długość odstępu ochronnego (short GI) oraz liczbę strumieni VHT-NSS. Z kolei znakomitym konsolowym narzędziem pracującym w czasie rzeczywistym jest program wavemon, prezentujący dynamiczne słupki poziomu sygnału, szumu, SNR oraz statystyki utraconych pakietów.

W systemie macOS kompleksowe parametry można podejrzeć graficznie, klikając ikonę Wi-Fi na pasku menu z wciśniętym klawiszem Option (Alt). Wyświetla się wówczas zaawansowane menu zawierające: dokładny BSSID, RSSI, poziom szumu (Noise), wynegocjowany Tx Rate, identyfikator PHY Mode oraz indeks MCS. W terminalu macOS analogiczne dane można wywołać za pomocą ukrytego narzędzia systemowego: /System/Library/PrivateFrameworks/Apple80211.framework/Versions/Current/Resources/airport -I.

Jednym z najczęstszych błędów popełnianych przez początkujących inżynierów sieciowych jest próba diagnozowania wszystkich problemów bezprzewodowych wyłącznie za pomocą programowych analizatorów pakietów (snifferów, takich jak Wireshark). Aby skutecznie rozwiązywać skomplikowane awarie sieci radiowej, należy bezwzględnie rozróżniać dwa odrębne poziomy inspekcji: analizę widmową warstwy fizycznej (L1) oraz analizę pakietową warstwy łącza danych (L2).

Sniffer pakietów (Packet Analyzer / Wireshark) odbiera dane za pośrednictwem standardowej karty sieciowej Wi-Fi (W-NIC). Karta sieciowa posiada sprzętowy demodulator, który oczekuje poprawnej preambuły synchronizacyjnej standardu IEEE 802.11. Jeśli w eterze pojawi się sygnał, który nie spełnia specyfikacji ramki 802.11 (np. emisja z uszkodzonej kuchenki mikrofalowej, transmisja Bluetooth, sygnał z analogowej kamery bezprzewodowej czy celowy zagłuszacz RF / Jammer), karta Wi-Fi nie jest w stanie go zdekodować ani zarejestrować! W Wiresharku widać jedynie, że sieć drastycznie zwalnia lub zrywa połączenia, a licznik retransmisji gwałtownie rośnie, lecz przyczyna pozostaje całkowicie niewidoczna.

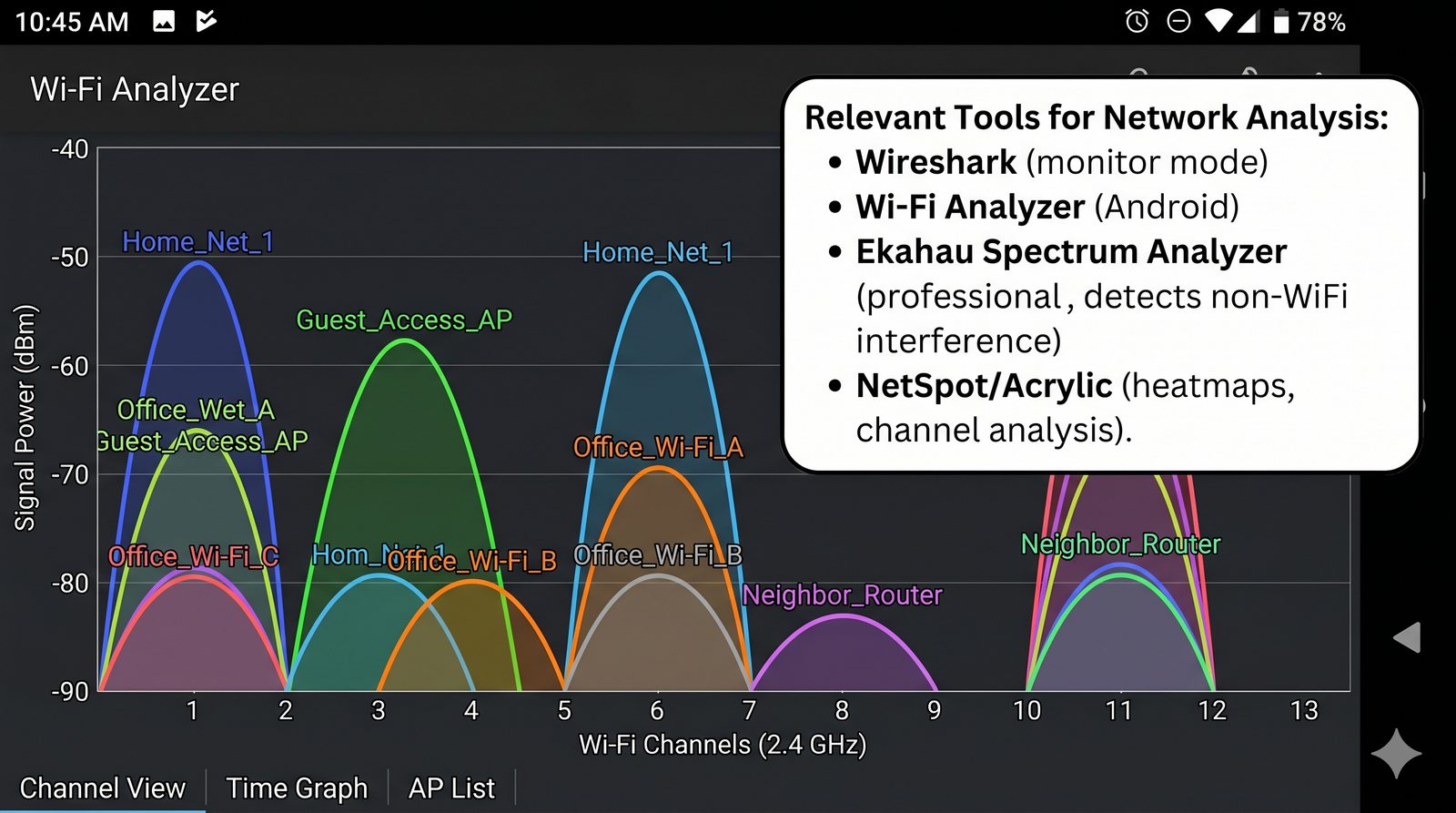

Do wykrywania takich zjawisk służy analizator widma radiowego (RF Spectrum Analyzer). Jest to dedykowane urządzenie pomiarowe (np. Oscyloskop SDR typu HackRF, RTL-SDR lub wyspecjalizowane analizatory Wi-Spy z oprogramowaniem Chanalyzer firmy MetaGeek), które nie dekoduje żadnych pakietów, lecz mierzy surową gęstość mocy fali elektromagnetycznej w całym paśmie częstotliwości w czasie rzeczywistym.

Analizator widma prezentuje wyniki na trzech kluczowych wykresach: 1) Wykresie gęstości widmowej (Density View) – mapa ciepła pokazująca, jak często dany poziom energii pojawia się na konkretnej częstotliwości; 2) Wykresie wodospadowym (Waterfall View) – obrazujący zmiany widma w funkcji czasu; 3) Cyklu pracy (Duty Cycle) – określającym procentowy udział czasu, w którym dany wycinek pasma jest permanentnie zablokowany emisją obcą. Sygnatura widmowa kuchenki mikrofalowej (szerokie pasmo zniekształceń wędrujące z częstotliwością sieci energetycznej 50 Hz) jest natychmiast rozpoznawalna na analizatorze widma, pozwalając na precyzyjną lokalizację źródła usterki w obiekcie.

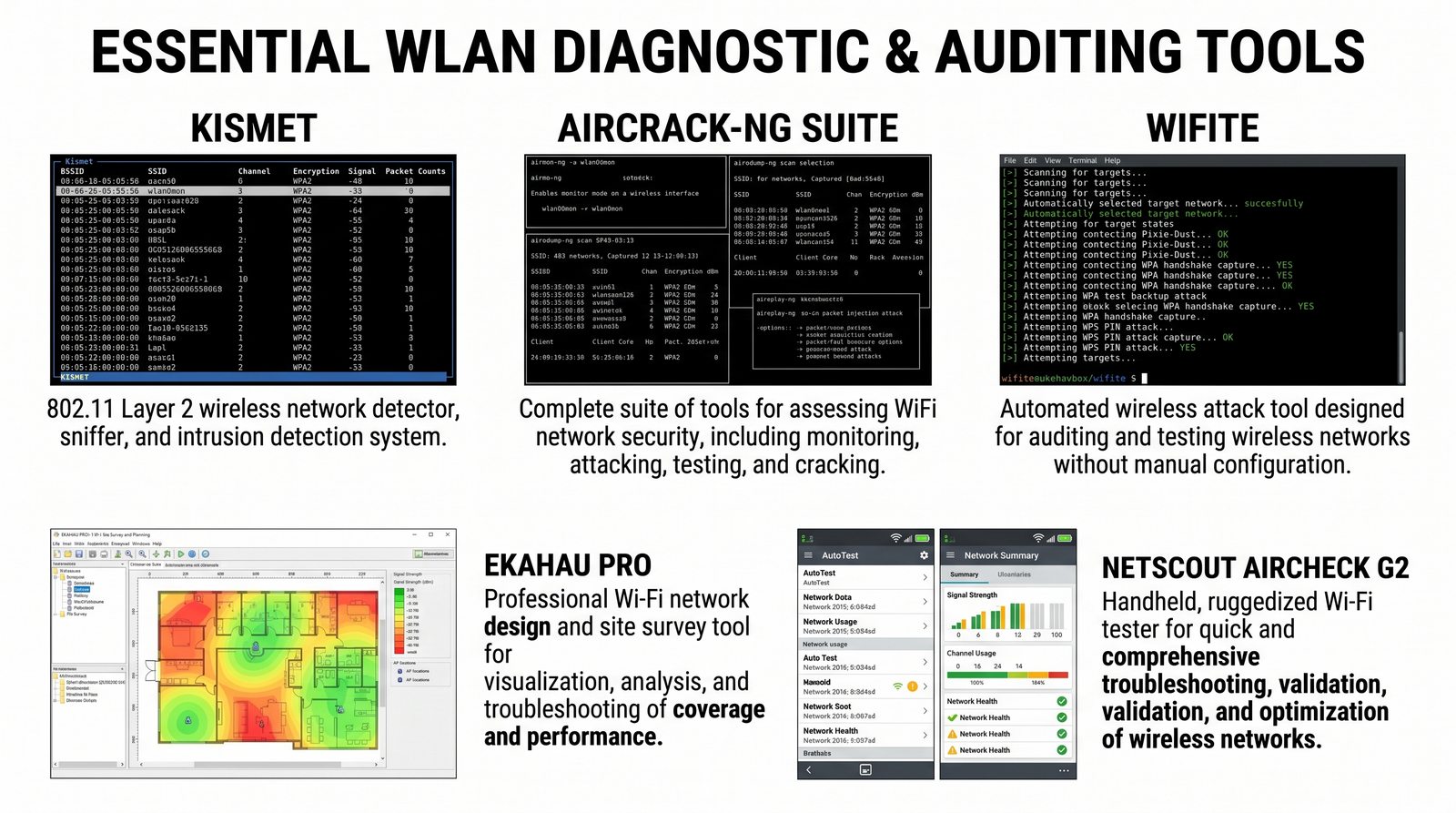

Profesjonalna diagnostyka sieci bezprzewodowych w skali przedsiębiorstwa wymaga specjalistycznego zestawu instrumentów programowych i sprzętowych. W zależności od profilu prowadzonych prac (bieżący monitoring, audyt bezpieczeństwa, certyfikacja instalacji) inżynier teleinformatyk korzysta z narzędzi o zróżnicowanej specyfice działania.

W obszarze oprogramowania typu Open Source kluczową rolę odgrywa Kismet. Jest to pasywny system wykrywania intruzów (WIDS/WIPS), sniffer sieciowy oraz analizator ruchu dla standardów 802.11, Bluetooth oraz innych protokołów radiowych. Główną zaletą Kismeta jest jego całkowita pasywność – karta w trybie monitora nie emituje w eter ani jednego pakietu, dzięki czemu narzędzie nie może zostać wykryte przez systemy bezpieczeństwa obiektu. Kismet automatycznie grupuje pakiety w relacje BSSID-klient, wykrywa ukryte sieci SSID, dekonspiruje podszywanie się pod punkty dostępowe (Rogue AP) oraz loguje dane geoprzestrzenne z odbiornika GPS (Wardriving).

Drugim fundamentalnym pakietem narzędziowym jest Aircrack-ng. Zawiera on zestaw modułów do testów penetracyjnych i audytów odporności: airmon-ng (zarządzanie trybem monitora), airodump-ng (przechwytywanie surowych ramek 802.11 do formatu PCAP i odczyt tablicy stacji), aireplay-ng (generowanie i wstrzykiwanie syntetycznego ruchu radiowego, w tym testowanie podatności na ramki Deauthentication) oraz moduły łamania kluczy kryptograficznych.

W warunkach przemysłowych, halach produkcyjnych czy szpitalach, gdzie praca z otwartym laptopem i zewnętrznymi antenami jest utrudniona, niezastąpione są dedykowane testery sprzętowe (np. NetAlly AirCheck G2/G3 lub urządzenia Fluke Networks). Posiadają one zintegrowane, skalibrowane tory radiowe dla pasm 2,4 GHz, 5 GHz i 6 GHz, układy analizy widma oraz zautomatyzowane testy autonegocjacji, roamingu, pomiaru DHCP/DNS i weryfikacji zasilania PoE na porcie dosyłowym punktu dostępowego.

W nowoczesnych dystrybucjach systemu Linux architektura obsługi kart bezprzewodowych bazuje na podsystemie cfg80211 / nl80211, a głównym narzędziem administratorskim jest polecenie iw. Zastąpiło ono archaiczny zestaw wireless-tools (iwconfig, iwlist), który nie posiadał obsługi standardów 802.11n/ac/ax, szerokich kanałów ani zaawansowanych funkcji regulacyjnych.

Pierwszym i najważniejszym poleceniem diagnostycznym przy badaniu możliwości karty jest iw list. Polecenie to odpytuje bezpośrednio sterownik jądra i zwraca pełną specyfikację sprzętową układu radiowego (obiekt phy#): 1) Listę obsługiwanych pasm częstotliwości (Frequencies) wraz z dopuszczalnymi mocami nadawania (w dBm) oraz flagami ograniczeń prawnych (np. radar detection / DFS, disabled, no IR – no initiate radiation); 2) Obsługiwane szerokości kanałów (HT20/HT40, VHT80, VHT160, HE160); 3) Tabelę wspieranych modulacji i strumieni przestrzennych MCS Index (wskazującą np. maksymalny tryb VHT-MCS 9 dla 2 strumieni); 4) Listę dozwolonych trybów interfejsu (IBSS, managed, AP, monitor, mesh point).

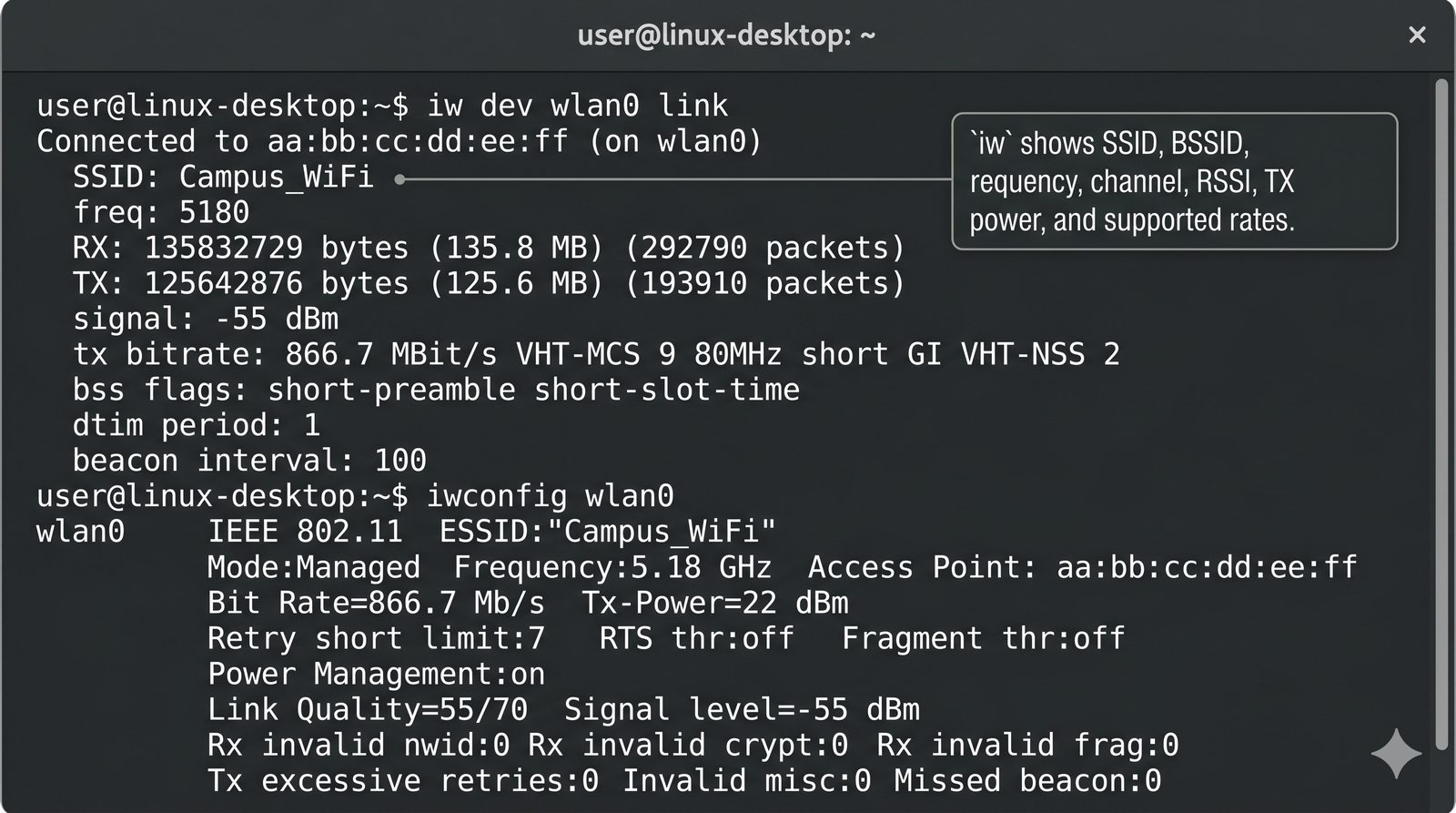

W codziennej diagnostyce połączenia kluczowe jest polecenie iw dev <interfejs> link, które prezentuje bieżący stan asocjacji, oraz iw dev <interfejs> station dump. To drugie polecenie, uruchomione na punkcie dostępowym (lub stacji), zwraca krytyczne metryki niskopoziomowe dla każdego połączonego klienta: chwilowy poziom sygnału w dBm, średni poziom sygnału (Signal Avg), liczbę przesłanych bajtów, liczbę retransmisji sprzętowych (tx retries), liczbę pakietów odrzuconych (tx failed) oraz dokładną prędkość ostatniej wysłanej i odebranej ramki (np. tx bitrate: 866.7 MBit/s VHT-MCS 9 80MHz short GI VHT-NSS 2).

Za pomocą iw inżynier może również kontrolować parametry regulacyjne. Polecenie iw reg get wyświetla bieżącą domenę regulacyjną kraju (Country Code, np. PL dla Polski), która determinuje maksymalną dopuszczalną moc EIRP oraz odblokowuje kanały 12 i 13. Z kolei polecenie sudo iw dev wlan0 set txpower fixed 1500 pozwala na precyzyjne ograniczenie mocy nadawania karty do 15 dBm (1500 mBm) w celach testowych i optymalizacyjnych.

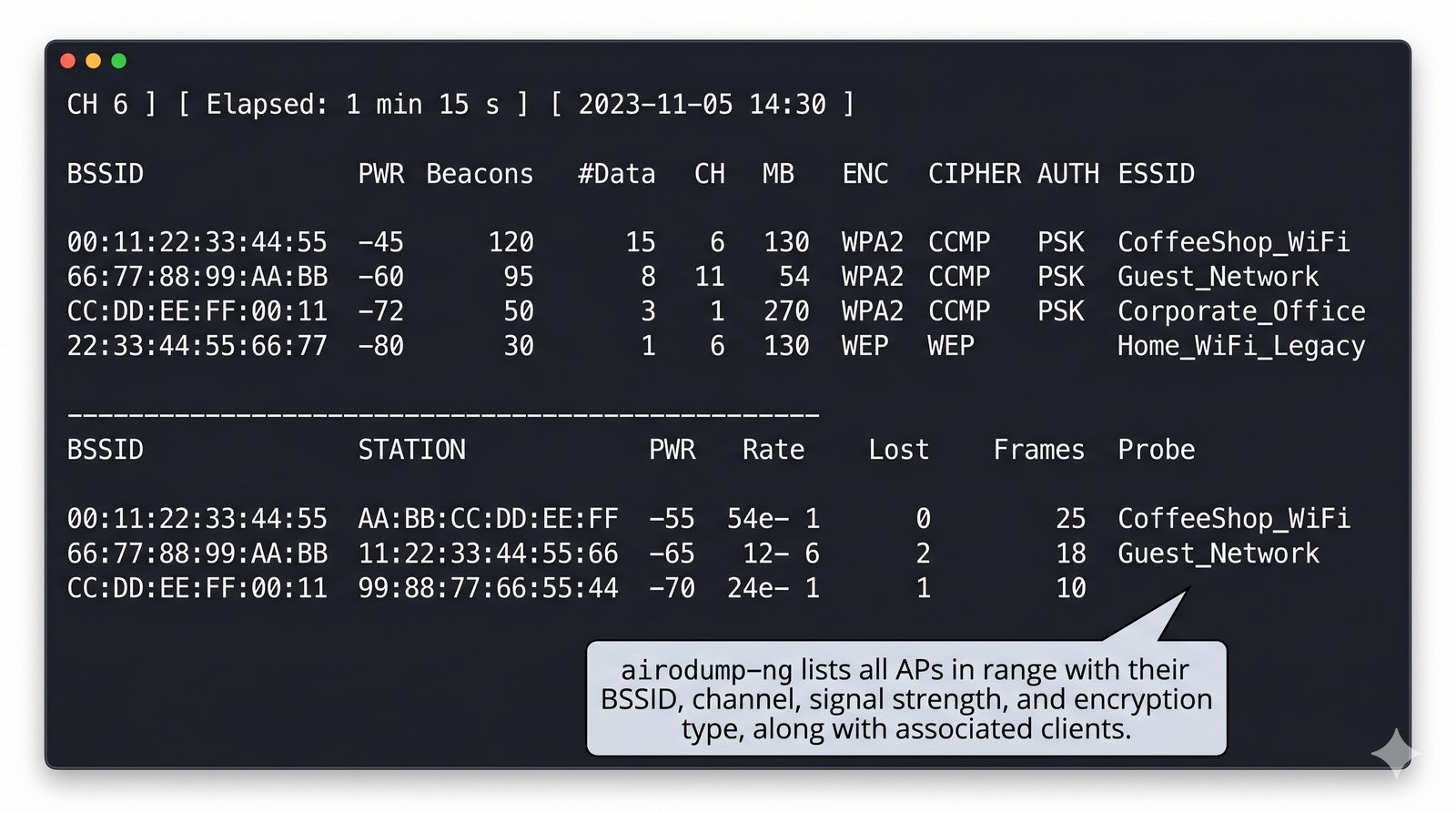

Podstawowym instrumentem audytora bezpieczeństwa i inżyniera optymalizującego sieć WLAN jest program airodump-ng. Po przełączeniu karty sieciowej w tryb monitora narzędzie to uruchamia proces nasłuchu eteru radiowego, dokonując automatycznej sekcji nagłówków wszystkich odbieranych ramek 802.11 i prezentując wyniki w dynamicznie odświeżanej konsoli podzielonej na dwie kluczowe sekcje.

Górna część ekranu dedykowana jest punktom dostępowym (AP / BSSID). Dla każdego wykrytego nadajnika program raportuje: 1) BSSID – sprzętowy adres MAC modułu radiowego AP; 2) PWR (Signal Level) – siłę sygnału w dBm (wartość –1 oznacza brak obsługi raportowania przez sterownik); 3) Beacons – liczbę odebranych ramek sygnalizacyjnych (tempo narastania pozwala ocenić jakość odbioru i obecność zakłóceń); 4) #Data – liczbę przechwyconych ramek danych (świadczącą o aktywności użytkowników w danej sieci); 5) CH – aktualny numer kanału radiowego; 6) MB – maksymalną prędkość obsługiwaną przez AP; 7) ENC / CIPHER / AUTH – szczegóły konfiguracji bezpieczeństwa (np. WPA2 CCMP PSK, WPA3 SAE, OPN); 8) ESSID – nazwę logiczną sieci.

Dolna sekcja ekranu zawiera bezcenne informacje o stacjach klienckich (Clients / Probes) powiązanych z danym otoczeniem. Dla każdego klienta airodump-ng prezentuje jego adres MAC, adres BSSID punktu dostępowego, z którym jest aktualnie połączony (lub status (not associated)), siłę sygnału klienta (PWR) oraz listę Probes (zapytań sondujących). Są to nazwy sieci SSID, których stacja aktywnie poszukuje w eterze na podstawie swojej historii połączeń, co pozwala audytorowi zidentyfikować profil użytkownika i urządzenia.

W celu przeprowadzenia ukierunkowanej diagnostyki airodump-ng uruchamia się z filtrowaniem parametrów, co zapobiega ciągłemu skakaniu po kanałach i pozwala na bezstratne rejestrowanie wszystkich ramek: polecenie sudo airodump-ng -c 36 --bssid 00:11:22:33:44:55 -w audyt_biuro wlan0mon blokuje kartę na kanale 36, filtruje ruch wyłącznie dla wybranego BSSID i zapisuje surowy strumień pakietów do pliku audyt_biuro.pcap, gotowego do późniejszej dekompozycji w analizatorze Wireshark.

Podczas gdy w sieci przewodowej sniffer pakietów rejestruje ramki rozpoczynające się od standardowego nagłówka Ethernet II (Destination MAC, Source MAC, EtherType), w sieci bezprzewodowej praca w trybie monitora dostarcza do systemu surowe ramki radiowe poprzedzone specjalnym nagłówkiem pomocniczym zwanym RadioTap. Nagłówek RadioTap jest tworzony w locie przez sterownik jądra Linuksa i zawiera bezcenne metadane fizyczne, których nie ma w samej ramce 802.11: dokładną częstotliwość odbioru w MHz, moc sygnału w dBm (RSSI), poziom szumu, wynegocjowaną modulację MCS oraz flagi błędów sumy kontrolnej FCS.

Do wydajnego przechwytywania ruchu na serwerach i stacjach bez środowiska graficznego niezastąpione jest polecenie tcpdump: sudo tcpdump -i wlan0mon -s 0 -w przechwyt.pcap. Opcja -s 0 gwarantuje pobieranie pełnych pakietów (Snaplen) bez ich obcinania, co jest warunkiem koniecznym do analizy integralności danych i późniejszego deszyfrowania.

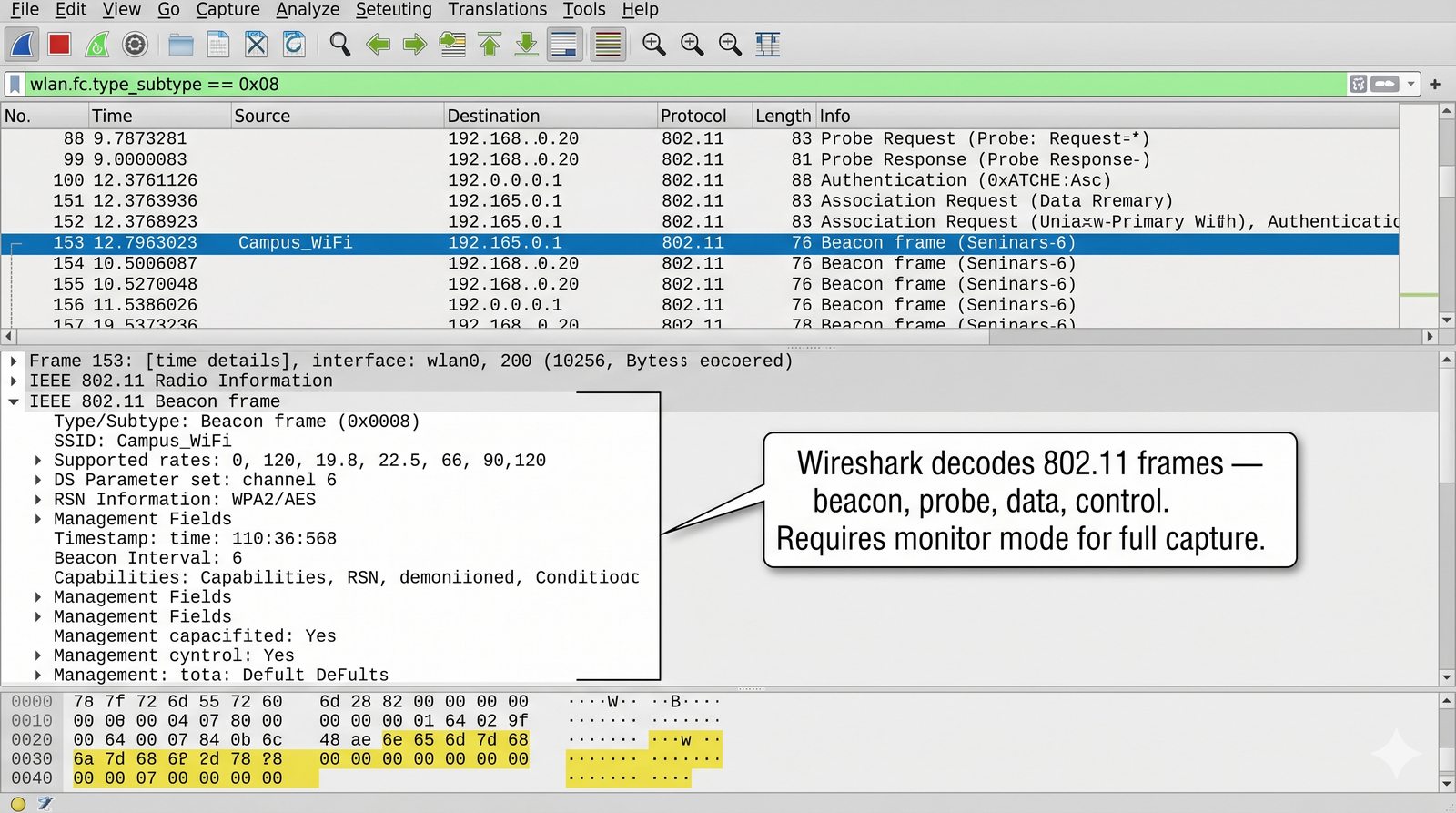

Otwarcie pliku PCAP w analizatorze Wireshark daje inżynierowi pełny wgląd w mikro-architekturę transmisji radiowej. Kluczowe filtry wyświetlania (Display Filters) w diagnostyce WLAN to: 1) wlan.fc.type == 0 – izoluje wszystkie ramki zarządzające; 2) wlan.fc.type_subtype == 8 – wyświetla wyłącznie ramki Beacon; 3) wlan.fc.type_subtype == 0x000c – ramki Deauthentication (niezbędne do diagnozowania celowych ataków DoS); 4) wlan.fc.retry == 1 – filtruje retransmisje pakietów (wskaźnik degradacji toru radiowego); 5) eapol – filtruje pakiety 4-drożnego uścisku dłoni.

Kolejną potężną funkcją Wiresharka jest deszyfrowanie ruchu WPA2 w locie. Domyślnie ładunek ramek danych (Data Frames) w sieci zabezpieczonej jest nieczytelnym ciągiem zaszyfrowanych bajtów CCMP/AES. Jeśli inżynier skonfiguruje w menu Preferences -> Protocols -> IEEE 802.11 -> Decryption Keys znane hasło sieciowe (w formacie wpa-pwd:haslo:SSID), a w zarejestrowanym pliku PCAP znajduje się pełny 4-drożny uścisk dłoni EAPOL dla danej stacji, Wireshark automatycznie przelicza klucze PTK i deszyfruje cały ruch, prezentując nagłówki IPv4, TCP, UDP i dane aplikacji tak, jakby ruch pochodził ze zwykłego portu Ethernet.

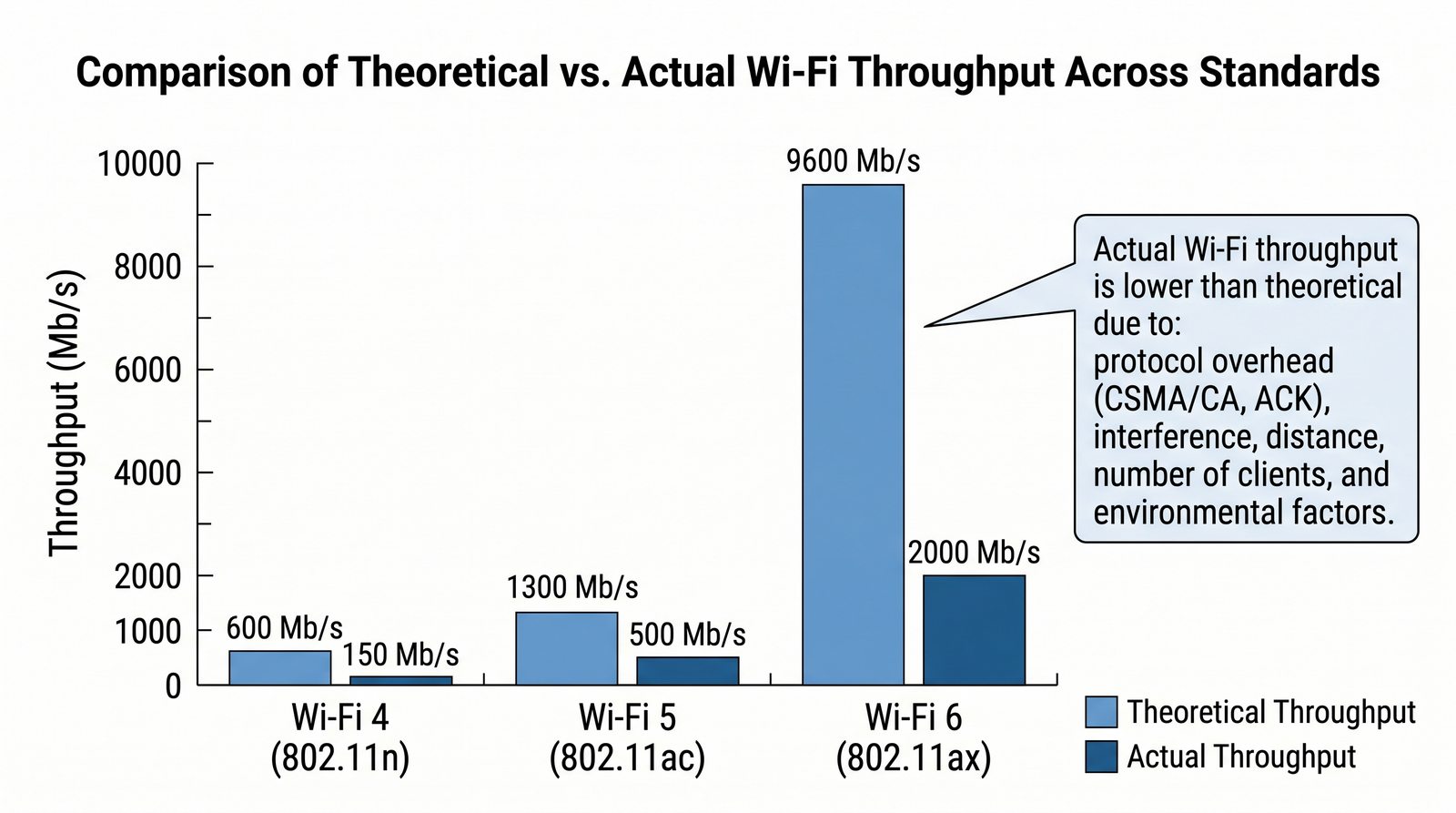

Jednym z najczęstszych powodów rozczarowania użytkowników sieci bezprzewodowych jest dysonans pomiędzy parametrami podawanymi na pudełkach punktów dostępowych (np. „prędkość do 1200 Mb/s”), wskazaniami systemu operacyjnego (np. Link Speed 866 Mb/s), a rzeczywistym transferem pliku w teście prędkości, który osiąga zaledwie 400–450 Mb/s. Zjawisko to nie jest usterką sprzętową, lecz bezpośrednią konsekwencją matematycznych i fizycznych reguł rządzących protokołami rodziny IEEE 802.11.

Parametr PHY Data Rate (Prędkość warstwy fizycznej) określa teoretyczną liczbę bitów przesyłanych w eterze w czasie trwania pojedynczego symbolu modulacji, przy założeniu ciągłej i bezbłędnej transmisji. W rzeczywistości eter radiowy jest medium współdzielonym w półdupleksie (Half-Duplex), w którym każdy przesłany blok danych obciążony jest potężnym narzutem protokołowym (Protocol Overhead):

1) Narzut warstwy fizycznej (L1): każda ramka musi zostać poprzedzona preambułą synchronizacyjną PLCP oraz nagłówkiem fizycznym wysyłanym z najniższą, odporną modulacją (BPSK), a każdy symbol OFDM rozdzielany jest odstępem ochronnym Guard Interval (800 ns lub 400 ns); 2) Narzut warstwy łącza danych (L2): standard wymaga zachowania sztywnych przerw czasowych SIFS i DIFS, procedury losowego wycofywania Backoff z odliczaniem szczelin czasowych (Slot Time) oraz obowiązkowego potwierdzenia ramką ACK dla każdego odebranego pakietu Unicast;

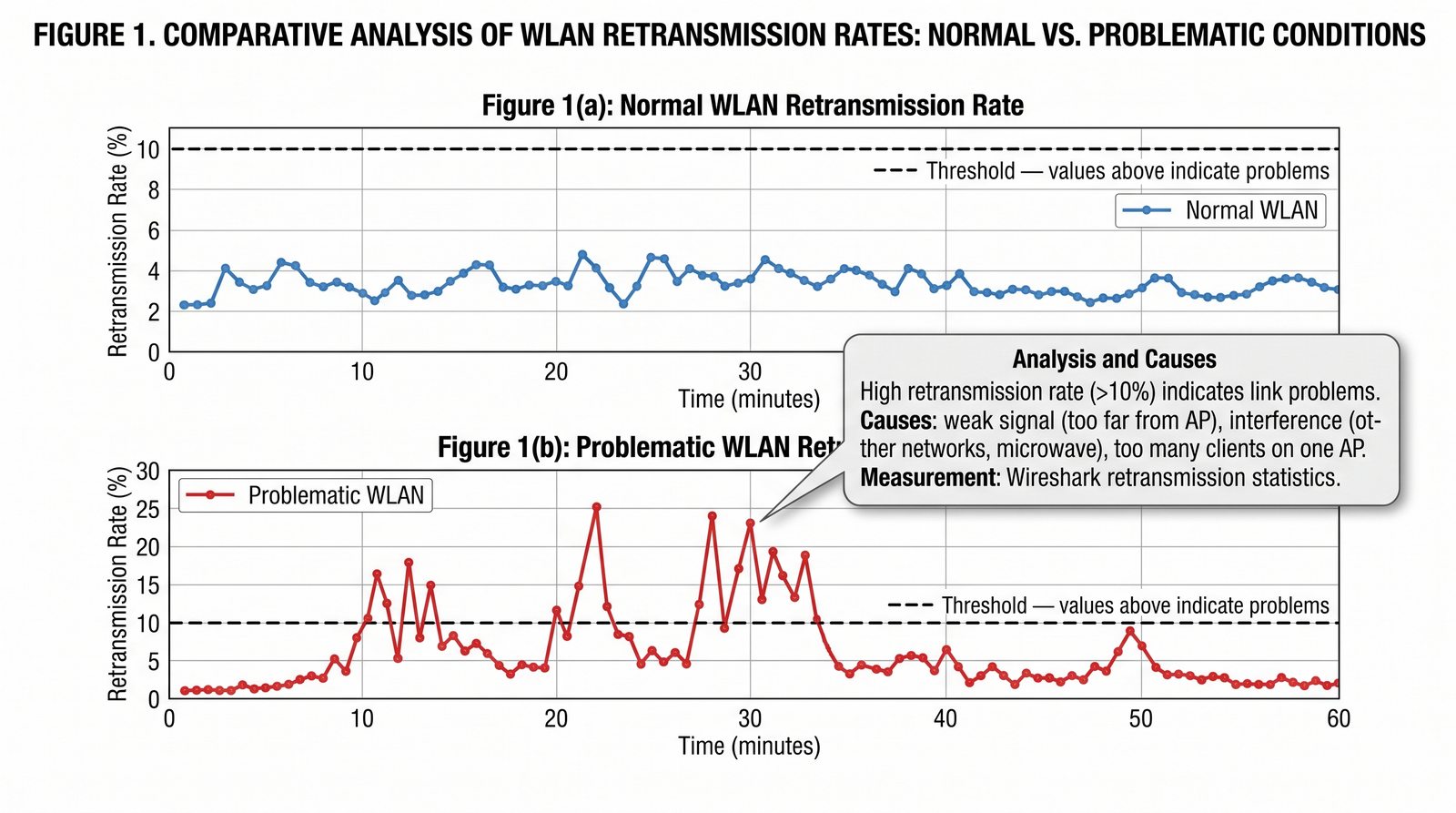

3) Retransmisje i kolizje: w środowisku radiowym typowy poziom retransmisji wynosi od 5% do 15%, co oznacza, że znaczna część czasu antenowego marnowana jest na ponawianie utraconych pakietów; 4) Współdzielenie czasu antenowego (Airtime Sharing): jeśli do tego samego punktu dostępowego podłączone jest starsze urządzenie (np. stary telefon pracujący z prędkością 802.11g 54 Mb/s), jego transmisja zajmuje w eterze kilkukrotnie więcej czasu niż transmisja szybkiego laptopa 802.11ax, drastycznie obniżając sumaryczną wydajność całej komórki (problem Airtime Hog). W rezultacie inżynier projektujący sieć musi przyjmować, że realny Goodput wynosi typowo od 50% do maksymalnie 65% wynegocjowanej prędkości PHY.

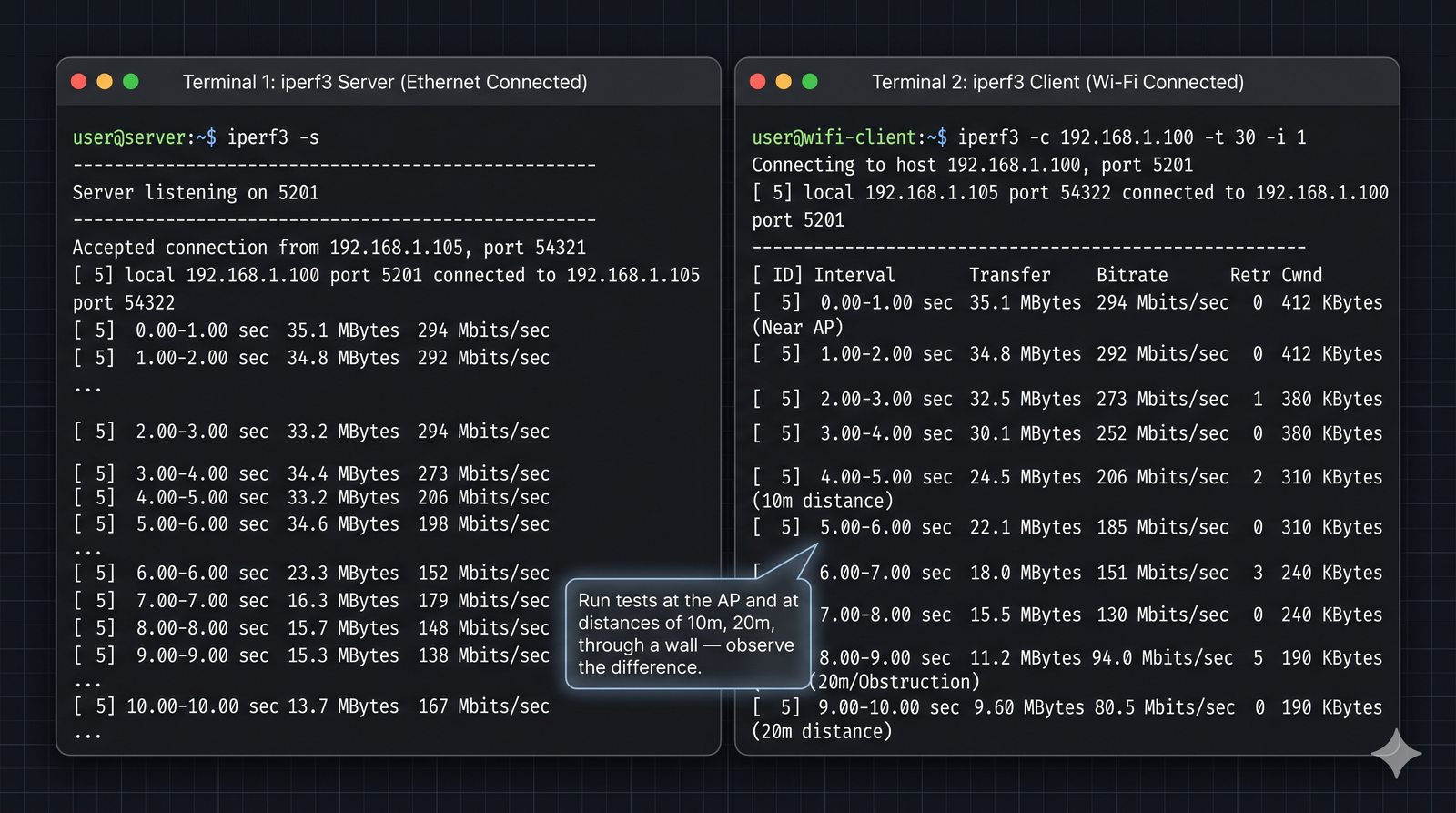

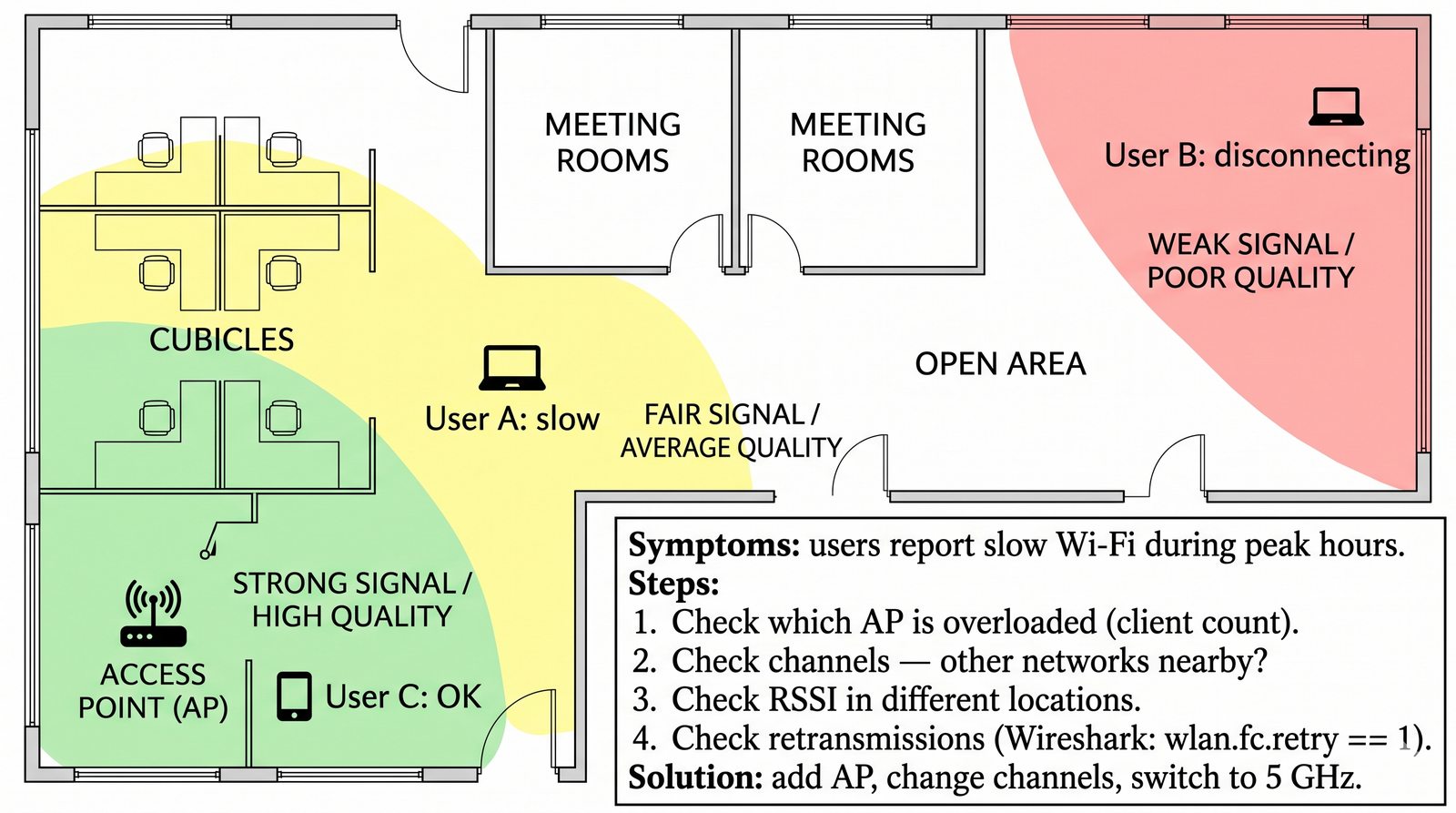

Weryfikacja jakości wdrożenia sieci bezprzewodowej w budynku wymaga przeprowadzenia rzetelnych testów wydajnościowych. Pomiary za pomocą publicznych testerów internetowych (np. Speedtest) są z punktu widzenia inżynierii sieciowej bezużyteczne, ponieważ ich wynik jest zniekształcony przez przepustowość łącza dostawcy WAN, routing operatora oraz obciążenie serwerów zewnętrznych. Prawidłowy audyt WLAN wymaga badania izolowanego toru lokalnego za pomocą narzędzia iperf3.

Procedura pomiarowa zakłada podłączenie serwera testowego (stacji bazowej z gigabitowym interfejsem Ethernet i uruchomionym demonem iperf3 -s) bezpośrednio do tego samego przełącznika dystrybucyjnego, do którego wpięte są punkty dostępowe AP. Diagnosta przemieszcza się po obiekcie z laptopem klienckim, realizując serie pomiarów w wyznaczonych punktach referencyjnych (np. tuż pod AP, w narożnikach biura, za ścianami działowymi oraz na granicy komórki zasięgowej).

Badanie realizuje się w dwóch dopełniających się trybach: 1) Tryb TCP (polecenie iperf3 -c <serwer> -t 15 -P 4) – bada maksymalną przepustowość użytkową (Goodput) z wykorzystaniem mechanizmów kontroli okna przesyłania. Użycie 4 równoległych strumieni (-P 4) pozwala w pełni wysycić bufory punktu dostępowego i zbadać wpływ agregacji ramek A-MPDU; 2) Tryb UDP (polecenie iperf3 -c <serwer> -u -b 100M -t 15) – symuluje stały strumień multimedialny bez retransmisji, co pozwala precyzyjnie zmierzyć fluktuację opóźnień (Jitter) oraz procentową utratę pakietów (Packet Loss).

Kluczem do prawidłowej interpretacji wyników w terenie jest korelacja parametrów iperf3 z metrykami radiowymi. Diagnosta w każdym punkcie pomiarowym rejestruje jednocześnie: poziom sygnału RSSI (dBm), poziom szumu, wynegocjowany indeks MCS oraz uzyskany Goodput. W pobliżu AP (RSSI –50 dBm, MCS 9 / 256-QAM) iperf3 osiąga w paśmie 5 GHz w kanale 80 MHz transfer rzędu 500–600 Mb/s. Na krawędzi komórki (RSSI –75 dBm, spadek MCS do 2 / QPSK) prędkość spada poniżej 50 Mb/s, a straty UDP przekraczają 5%, co stanowi jednoznaczny sygnał konieczności korekty planu rozmieszczenia punktów dostępowych.

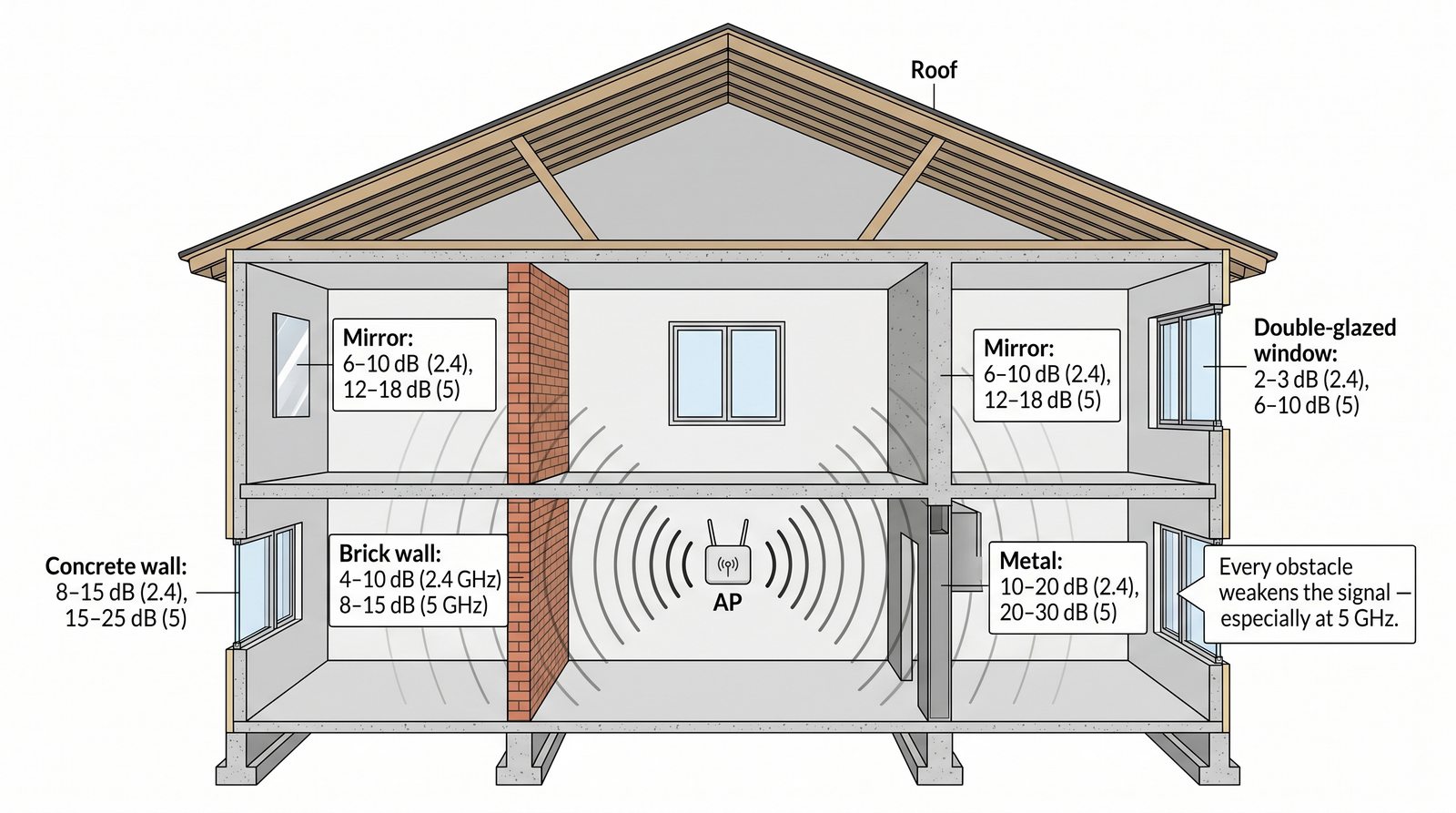

Projektowanie sieci bezprzewodowych wewnątrz budynków (Indoor Wi-Fi Planning) opiera się na bilansowaniu strat mocy sygnału radiowego. Obok tłumienia w wolnej przestrzeni (FSPL), głównym czynnikiem degradującym zasięg jest tłumienie materiałowe przeszkód architektonicznych. Gdy fala elektromagnetyczna uderza w ścianę, część jej energii ulega odbiciu, część rozproszeniu, a pozostała część jest absorbowana i zamieniana w ciepło przez cząsteczki dielektryka.

Wartości tłumienia zależą ściśle od struktury materiału oraz – co krytyczne – od częstotliwości fali. Zgodnie z prawami fizyki wyższe częstotliwości (5 GHz i 6 GHz) ulegają znacznie silniejszej absorpcji w materiałach stałych niż niższa częstotliwość 2,4 GHz. Poniższe zestawienie przedstawia uśrednione straty mocy w dB dla typowych materiałów budowlanych:

1) Ściana z płyt gipsowo-kartonowych (Drywall): tłumienie minimalne, typowo 2–3 dB w 2,4 GHz oraz 3–5 dB w 5 GHz; 2) Drzwi drewniane / meble biurowe: tłumienie rzędu 3–4 dB w 2,4 GHz oraz 5–7 dB w 5 GHz; 3) Ściana z cegły pełnej (15 cm): tłumienie średnie, rzędu 6–8 dB w 2,4 GHz oraz 10–14 dB w 5 GHz; 4) Ściana nośna z betonu zbrojonego (żelbet 20–30 cm): tłumienie bardzo silne, rzędu 12–18 dB w 2,4 GHz oraz 20–30 dB w 5 GHz (w praktyce sygnał 5 GHz za ścianą żelbetową całkowicie zanika);

5) Szyby zespolone z powłoką metaliczną (Low-E / termoizolacyjne): stanowią dla fal radiowych niemal całkowitą barierę, tłumiąc sygnał o 25–35 dB, co zamienia nowoczesne biurowce w klatki Faradaya pomiędzy pomieszczeniami; 6) Obiekty o wysokiej zawartości wody: ludzkie ciało (woda absorbuje częstotliwość 2,4 GHz – tłumienie rzędu 3 dB na osobę), co sprawia, że pusta sala konferencyjna ma diametralnie inne warunki propagacyjne niż sala wypełniona setką uczestników spotkania.

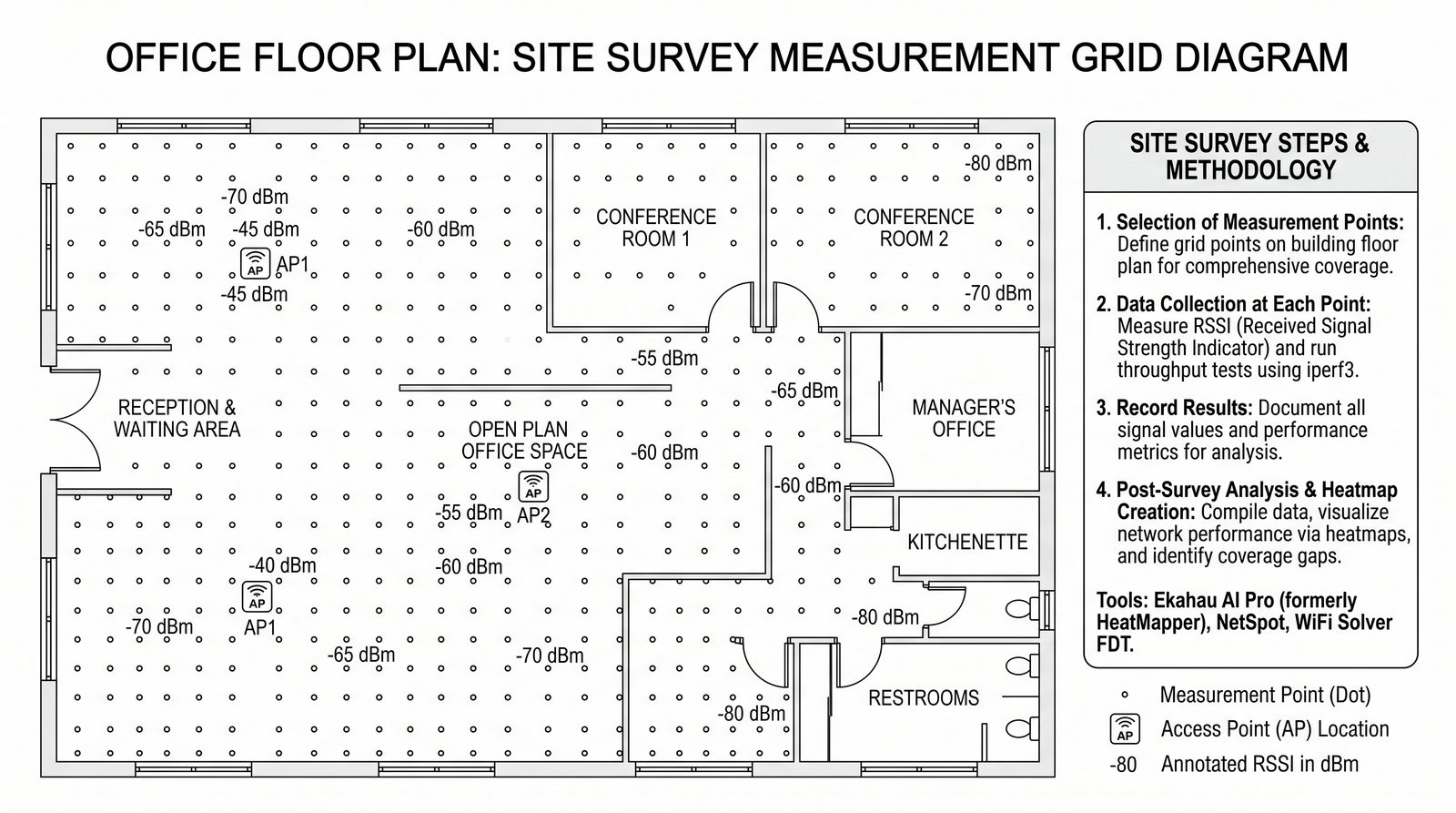

Projektowanie sieci WLAN w obiektach komercyjnych metodą „na oko” lub poprzez montowanie punktów dostępowych w równych odstępach wzdłuż korytarza jest gwarancją problemów wydajnościowych. Profesjonalna inżynieria bezprzewodowa wymaga zastosowania sformalizowanej procedury Site Survey (badań radiowych obiektu), wykorzystującej zaawansowane pakiety oprogramowania (np. Ekahau AI Pro, Hamina Wireless, NetSpot czy AirMagnet).

Kompleksowy proces inżynierski obejmuje trzy następujące po sobie etapy: 1) Site Survey predykcyjne (Predictive / Virtual Survey) – modelowanie komputerowe realizowane przed wejściem na budowę. Inżynier importuje plany architektoniczne CAD obiektu, definiuje właściwości materiałowe wszystkich ścian i stropów (przypisując im odpowiednie tłumienie w dB) oraz określa strefy wymagań (np. gęstość użytkowników, aplikacje VoIP). Oprogramowanie symuluje propagację fal 3D i wylicza optymalne lokalizacje AP;

2) Site Survey przedinstalacyjne (AP-on-a-Stick – APoaS) – weryfikacja fizyczna na obiekcie w trudnych lub nietypowych przestrzeniach (magazyny wysokiego składowania, hale fabryczne, zabytkowe kamienice). Inżynier umieszcza punkt dostępowy na mobilnym statywie teleskopowym zasilanym z akumulatora i obchodzi obiekt ze skalibrowanym urządzeniem pomiarowym, weryfikując rzeczywiste tłumienie ścian i propagację w kanałach;

3) Site Survey powykonawcze (Post-Deployment Validation Survey) – ostateczny audyt certyfikacyjny po zamontowaniu całej infrastruktury. Inżynier wykonuje obchód (Walkthrough Survey), rejestrując tysiące próbek sygnału w trybie pasywnym i aktywnym. Wynikiem audytu jest raport zawierający mapy ciepła (Heatmapy) dokumentujące: pokrycie sygnałem (Signal Strength min –65 dBm), redundancję drugiego AP (Secondary Coverage min –72 dBm dla płynnego roamingu), odstęp SNR (min 25 dB) oraz mapę nakładania się kanałów (Channel Interference / CCI).

Pasmo 2,4 GHz jest pasmem typu ISM (Industrial, Scientific, Medical), co oznacza, że zostało otwarte do użytku bez konieczności uzyskiwania licencji radiowych. Z tego względu sieć Wi-Fi nie posiada w nim żadnej wyłączności i musi dzielić przestrzeń widmową z setkami innych technologii konsumenckich i przemysłowych. Urządzenia te nie stosują mechanizmu CSMA/CA – emitują one surowe promieniowanie elektromagnetyczne w sposób ciągły lub pseudolosowy, generując destrukcyjne zakłócenia dla transmisji pakietowej.

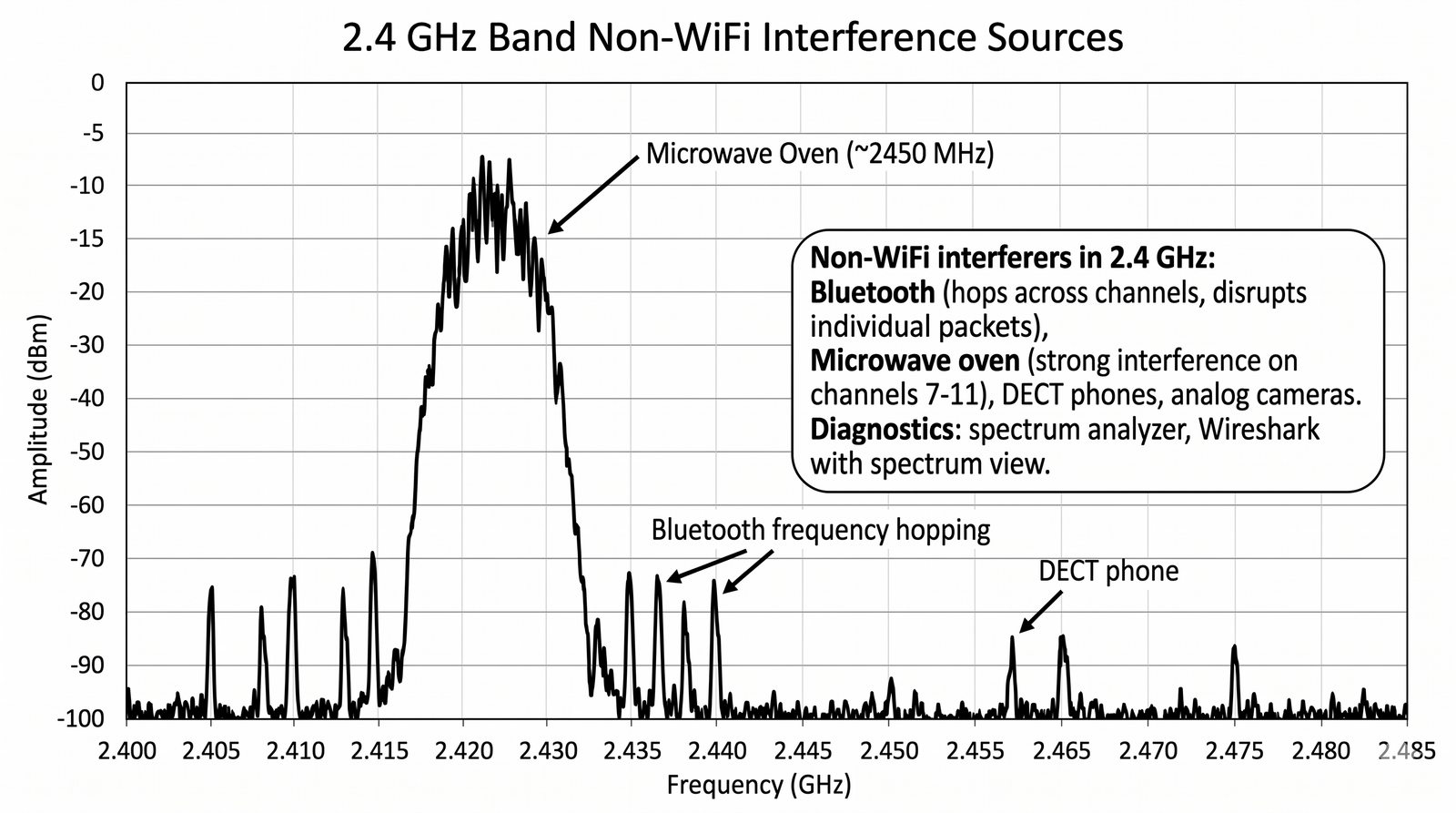

Głównymi źródłami zakłóceń w paśmie 2,4 GHz są: 1) Kuchenki mikrofalowe – wykorzystują magnetron generujący falę elektromagnetyczną o częstotliwości około 2450 MHz i mocy od 700 do 1200 watów w celu podgrzewania wody w pożywieniu. Z powodu niedoskonałości ekranowania drzwiczek mikrofalówka emituje w otoczenie wyciek mocy rzędu 10–100 mW, co w skali odbiornika Wi-Fi (pracującego na nanowatach!) stanowi gigantyczny szum. Zakłócenie to pokrywa środkową część pasma (kanały 8–11) i modulowane jest częstotliwością sieci energetycznej 50 Hz;

2) Technologia Bluetooth (IEEE 802.15.1) – wykorzystuje technikę rozpraszania widma z szybkimi skokami po częstotliwości FHSS (Frequency Hopping Spread Spectrum), dokonując aż 1600 skoków na sekundę po 79 kanałach o szerokości 1 MHz w paśmie 2,4 GHz. Choć moc nadajników Bluetooth jest niska (1–2,5 mW), intensywny transfer (np. słuchawki bezprzewodowe, transmisja audio) generuje nieustanne mikrozakłócenia w odbiorze ramek Wi-Fi;

3) Sieci sensorowe Zigbee (IEEE 802.15.4) – powszechnie stosowane w automatyce budynkowej (Smart Home, czujniki oświetlenia, termostaty). Standard definiuje 16 kanałów w paśmie 2,4 GHz. Poprawne planowanie wymaga skoordynowania kanałów Zigbee z kanałami Wi-Fi (np. kanał Zigbee 26 wypada poza obrysem kanału 11 Wi-Fi); 4) Analogowe bezprzewodowe kamery wideo i nianie elektroniczne – najgorszy typ zakłócenia, emitujący ciągłą falę nośną (Duty Cycle 100%) na szerokości 20 MHz, co całkowicie paraliżuje wybrany kanał Wi-Fi na dystansie kilkudziesięciu metrów.

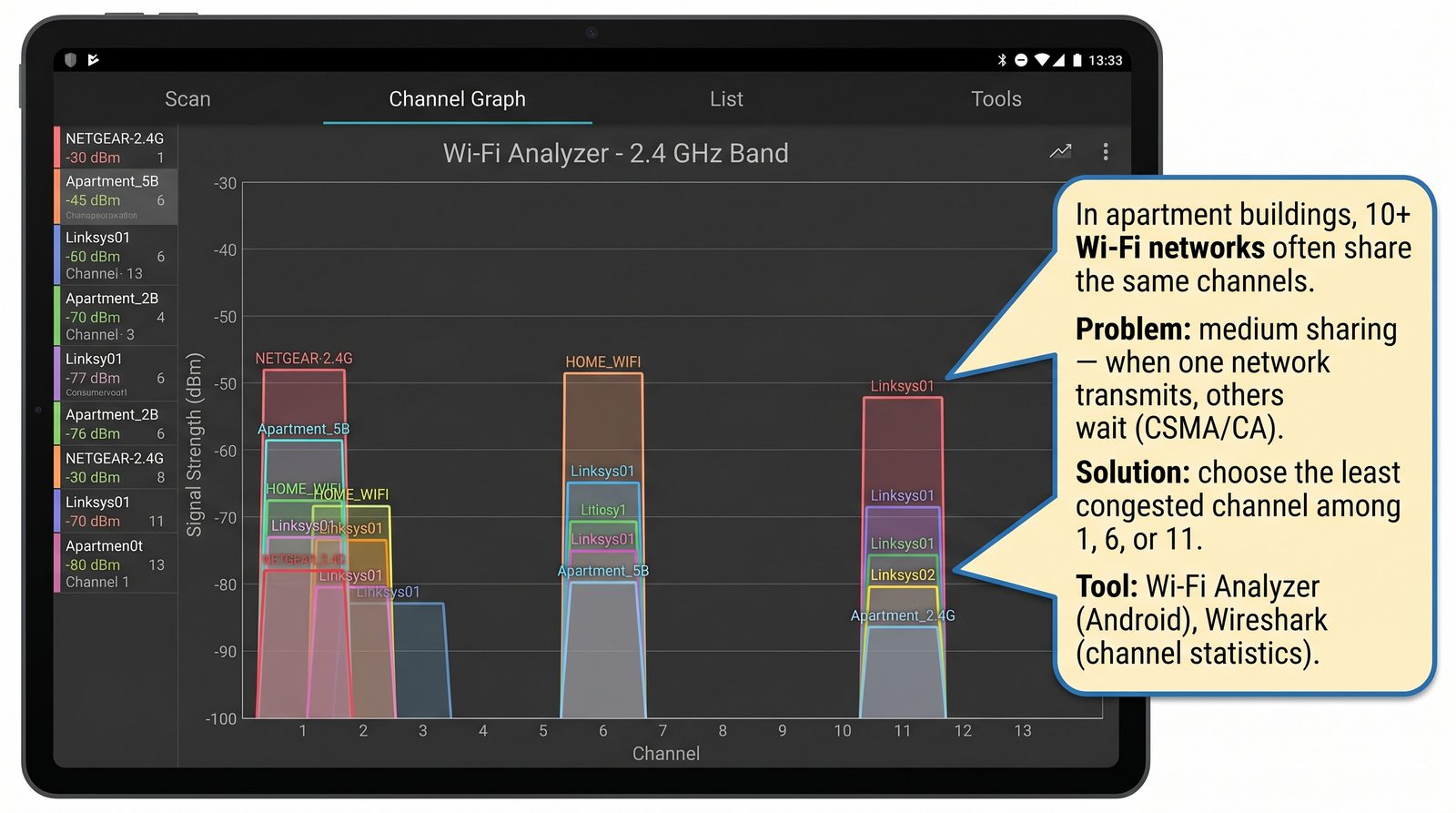

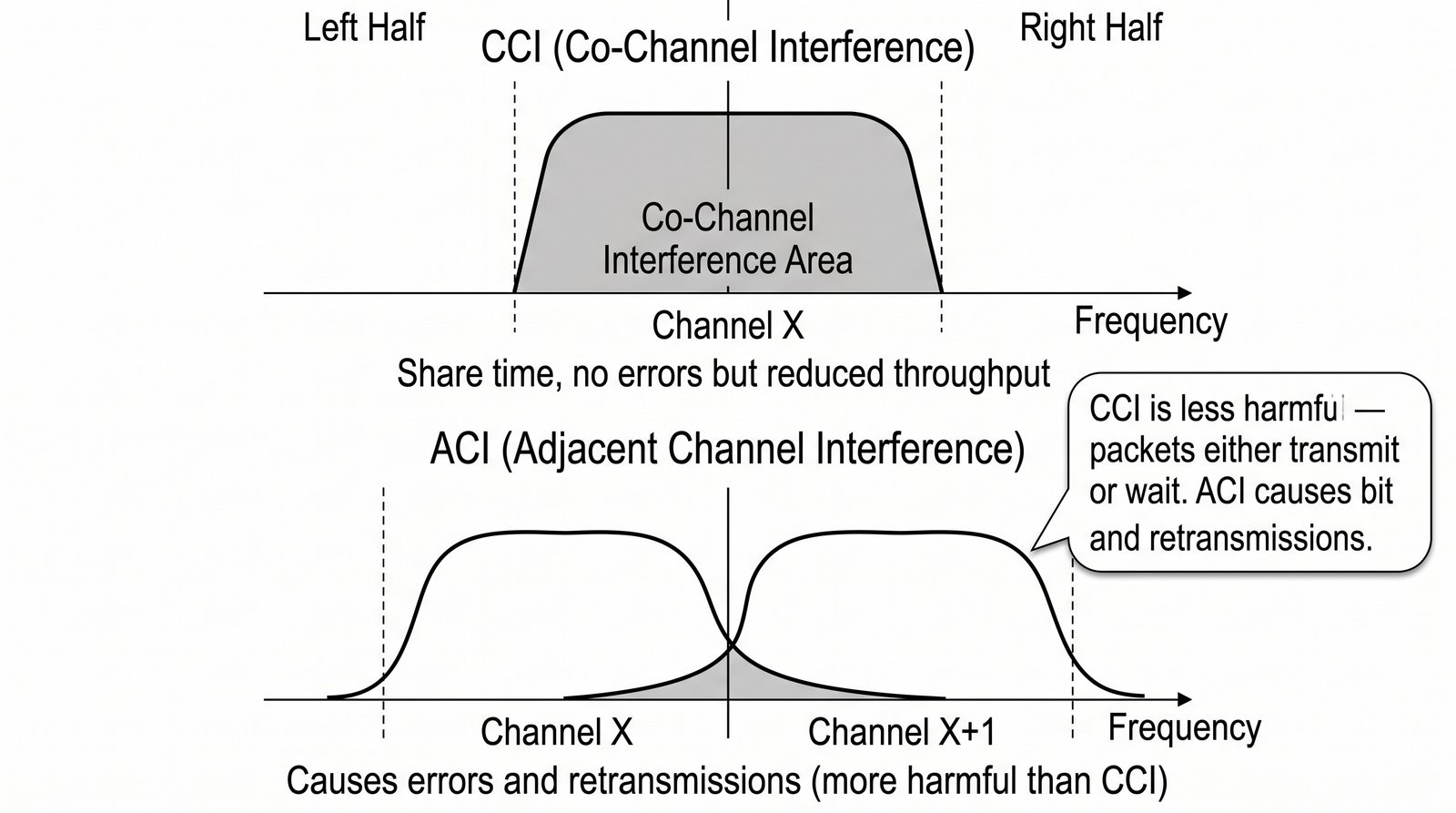

W gęstych środowiskach miejskich, biurowcach wielokondygnacyjnych oraz osiedlach mieszkaniowych pojedyncza karta bezprzewodowa odbiera w eterze sygnały pochodzące z kilkudziesięciu różnych sieci Wi-Fi. Powszechnym błędem jest przekonanie, że obecność innej sieci na tym samym kanale powoduje „zniekształcenie sygnału”. W rzeczywistości protokół IEEE 802.11 został zaprojektowany tak, aby współpracować w ramach jednego medium, co prowadzi jednak do innego zjawiska – rywalizacji o czas antenowy (Airtime Contention).

Zgodnie z regułami protokołu CSMA/CA, jeśli stacja przygotowuje się do nadania ramki na kanale 6, bada eter w procedurze badania nośnej CCA. Jeśli odbierze preambułę ramki 802.11 z poziomem sygnału powyżej progu detekcji preambuły (Signal Detection, typowo –82 dBm), odczytuje jej nagłówek, ustawia swój wewnętrzny wektor NAV i grzecznie wstrzymuje nadawanie na czas trwania transmisji obcej sieci! Oznacza to, że wszystkie sieci pracujące na tym samym kanale tworzą jedną wielką domenę rywalizacji.

Jeśli w zasięgu słyszalności pracuje 10 różnych biur korzystających z kanału 6, pasmo radiowe staje się współdzielone pomiędzy wszystkich użytkowników tych dziesięciu firm. Każdy przesyłany pakiet obcego sąsiada odbiera cenny czas antenowy (Airtime) naszym stacjom, powodując spadek sumarycznego transferu i gwałtowny wzrost opóźnień (Latency), nawet jeśli w naszym biurze z sieci korzysta tylko jedna osoba.

Przełomowym rozwiązaniem tego problemu jest mechanizm BSS Coloring (kolorowanie BSS) wprowadzony w standardzie IEEE 802.11ax (Wi-Fi 6). Każda sieć otrzymuje 6-bitowy znacznik numeryczny (kolor od 1 do 63) doklejany do nagłówka fizycznego PHY. Gdy stacja nasłuchuje medium i wykryje ramkę o innym kolorze BSS (Overlapping BSS – OBSS), traktuje ją nie jako powód do wstrzymania transmisji, lecz jako dopuszczalny szum tła, podnosząc próg detekcji sygnału (Spatial Reuse). Umożliwia to dwóm sąsiednim sieciom równoległe nadawanie na tym samym kanale w tej samej chwili, podwajając sumaryczną pojemność widma w gęstych skupiskach ludzkich.

W inżynierii i diagnostyce sieci bezprzewodowych precyzyjne rozróżnienie pomiędzy dwoma typami interferencji radiowych – CCI (Co-Channel Interference) oraz ACI (Adjacent Channel Interference) – jest fundamentem poprawnego projektowania i rozwiązywania problemów ze stabilnością łącza.

Interferencja współkanałowa (CCI – Co-Channel Interference), nazywana bardziej precyzyjnie współkanałową rywalizacją o czas (Co-Channel Contention), występuje wtedy, gdy dwa lub więcej punktów dostępowych pracuje na dokładnie tym samym kanale częstotliwości (np. oba na kanale 36). W tym scenariuszu odbiorniki obu komórek są w stanie w pełni zdekodować nagłówki ramek sąsiada. Działa wówczas poprawnie mechanizm badania nośnej CCA oraz wektor NAV – stacje nie niszczą wzajemnie swoich sygnałów kolizjami, lecz czekają na swoją kolej w kolejce CSMA/CA. Skutkiem CCI nie jest korupcja pakietów, lecz utrata czasu antenowego i spadek przepustowości wywołany koniecznością oczekiwania na wolne medium.

Interferencja sąsiedniokanałowa (ACI – Adjacent Channel Interference) jest zjawiskiem o wiele groźniejszym i w poprawnie zaprojektowanej sieci absolutnie niedopuszczalnym. Powstaje ona, gdy punkty dostępowe pracują na kanałach częściowo nakładających się na siebie (np. jeden AP na kanale 1, a sąsiad na kanale 3 lub 4 w paśmie 2,4 GHz). W takim układzie widma obu sygnałów zachodzą na siebie pasmami bocznymi, jednak stacje nie są w stanie zdekodować preambuły obcej ramki, ponieważ ich odbiorniki są nastrojone na inną częstotliwość środkową!

W efekcie algorytm CSMA/CA nie rozpoznaje obcej transmisji jako poprawnej ramki 802.11 i nie ustawia wektora NAV. Obca emisja jest traktowana wyłącznie jako silny szum elektromagnetyczny, który podnosi poziom Noise Floor i niszczy stosunek SNR. Gdy obie stacje nadają jednocześnie, dochodzi do fizycznego zniekształcenia fali elektromagnetycznej w odbiornikach, co skutkuje masowymi błędami sumy kontrolnej CRC/FCS, odrzucaniem ramek przez warstwę MAC, gwałtownym wzrostem liczników retransmisji i załamaniem transferu danych. Z tego powodu obecność ACI w obiekcie jest uważana za najpoważniejszy błąd sztuki inżynierskiej.

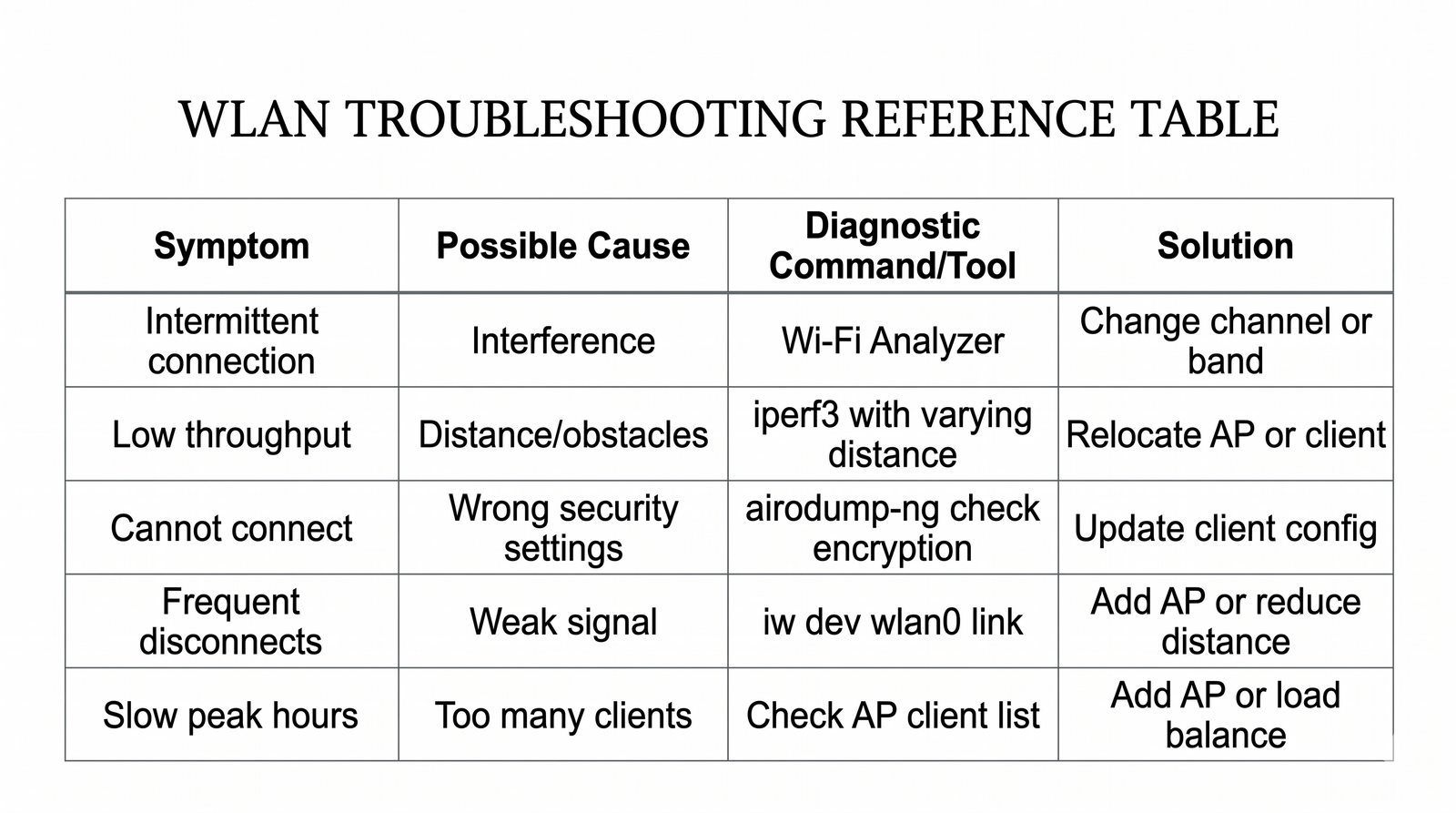

Zgłoszenie problemów z siecią bezprzewodową („Wi-Fi przerywa”, „Internet wolno działa”, „zrywa połączenia wideo”) wymaga od inżyniera zastosowania ścisłego, warstwowego algorytmu diagnostycznego. Chaotyczne restartowanie punktów dostępowych rzadko przynosi trwałe rozwiązanie, zacierając jedynie ślady usterki w logach systemowych.

Metodyczna procedura diagnostyczna składa się z czterech logicznych kroków: 1) Krok 1: Weryfikacja warstwy fizycznej na stacji klienta – odczyt parametrów radiowych bezpośrednio z urządzenia zgłaszającego problem: sprawdzenie poziomu sygnału (czy RSSI mieści się w przedziale od –50 do –67 dBm), poziomu szumu tła (czy Noise Floor nie wzrósł powyżej –85 dBm) oraz obliczenie stosunku SNR (musi wynosić co najmniej 20–25 dB). Jeśli sygnał wynosi –78 dBm, przyczyną jest słabe pokrycie komórki lub zjawisko „lepkiego klienta” (Sticky Client);

2) Krok 2: Analiza środowiska radiowego i współdzielenia widma – sprawdzenie za pomocą skanera widma lub narzędzia airodump-ng obecności destrukcyjnych interferencji sąsiedniokanałowych (ACI, np. AP na kanale 3) oraz utylizacji czasu antenowego (Channel Utilization / Airtime). Jeśli wykorzystanie kanału przekracza 70%, sieć jest nasycona ruchem obcych sieci lub nadmierną liczbą urządzeń;

3) Krok 3: Inspekcja statystyk ramek warstwy 2 – weryfikacja wskaźnika retransmisji na punkcie dostępowym (Tx Retries). Poziom retransmisji powyżej 15–20% jednoznacznie wskazuje na kolizje w eterze, problem ukrytego węzła (Hidden Node) lub silne źródło zakłóceń nie-Wi-Fi (np. kuchenka mikrofalowa); 4) Krok 4: Weryfikacja sieci przewodowej i usług rdzeniowych – wykluczenie usterki kabla dosyłowego do AP (czy autonegocjacja nie zdegradowała portu do 100 Mb/s!), sprawdzenie budżetu zasilania PoE oraz testy opóźnień i strat pakietów do serwera DHCP, bramy domyślnej i serwera DNS.

W protokole IEEE 802.11 każda ramka danych wysyłana w trybie Unicast musi zostać bezwzględnie potwierdzona przez odbiorcę ramką kontrolną ACK po upływie zdefiniowanego czasu SIFS. Jeśli nadajnik nie zarejestruje potwierdzenia przed wygaśnięciem zegara (ACK Timeout), zakłada, że ramka uległa kolizji lub zniszczeniu przez zakłócenia radiowe. Nadajnik oznacza pakiet flagą Retry bit = 1 w 2-bajtowym polu Frame Control i nadaje go ponownie.

W zdrowo funkcjonującej sieci bezprzewodowej odsetek retransmisji (Retry Rate) nie powinien przekraczać 5–10% całkowitego wolumenu ruchu. Wzrost liczby retransmisji powyżej 15% jest bezpośrednim objawem degradacji środowiska radiowego, a wartości rzędu 30–50% oznaczają całkowity paraliż komunikacji. Dzieje się tak, ponieważ każda nieudana próba transmisji zmusza stację do podwojenia rozmiaru okna rywalizacji (Contention Window), wydłużając czas losowego wycofania Backoff i marnując cenny czas antenowy (Airtime) na ponawianie tych samych danych.

Kolejnym destrukcyjnym skutkiem narastania retransmisji jest uruchomienie sprzętowego algorytmu automatycznej degradacji szybkości (Dynamic Rate Fallback). Sterownik karty sieciowej, widząc brak potwierdzeń ACK dla ramek nadawanych z wysoką modulacją (np. 256-QAM / MCS 9), zakłada pogorszenie warunków propagacyjnych i obniża indeks modulacji (np. do 16-QAM lub QPSK). W rezultacie stacja zaczyna nadawać pakiety znacznie wolniej.

Transmisja pakietu z niższą prędkością zajmuje w eterze wielokrotnie więcej czasu, co prowadzi do zjawiska „kuli śnieżnej”: wolniejsze pakiety blokują kanał na dłużej, co wywołuje kolejne kolizje z pakietami innych stacji, dalszy wzrost retransmisji i ostateczne załamanie transferu w całej komórce radiowej. Monitorowanie liczników retransmisji (dostępnych w Wiresharku pod filtrem wlan.fc.retry == 1 lub w statystykach kontrolera WLC) jest najważniejszą metryką diagnostyczną stanu sieci WLAN.

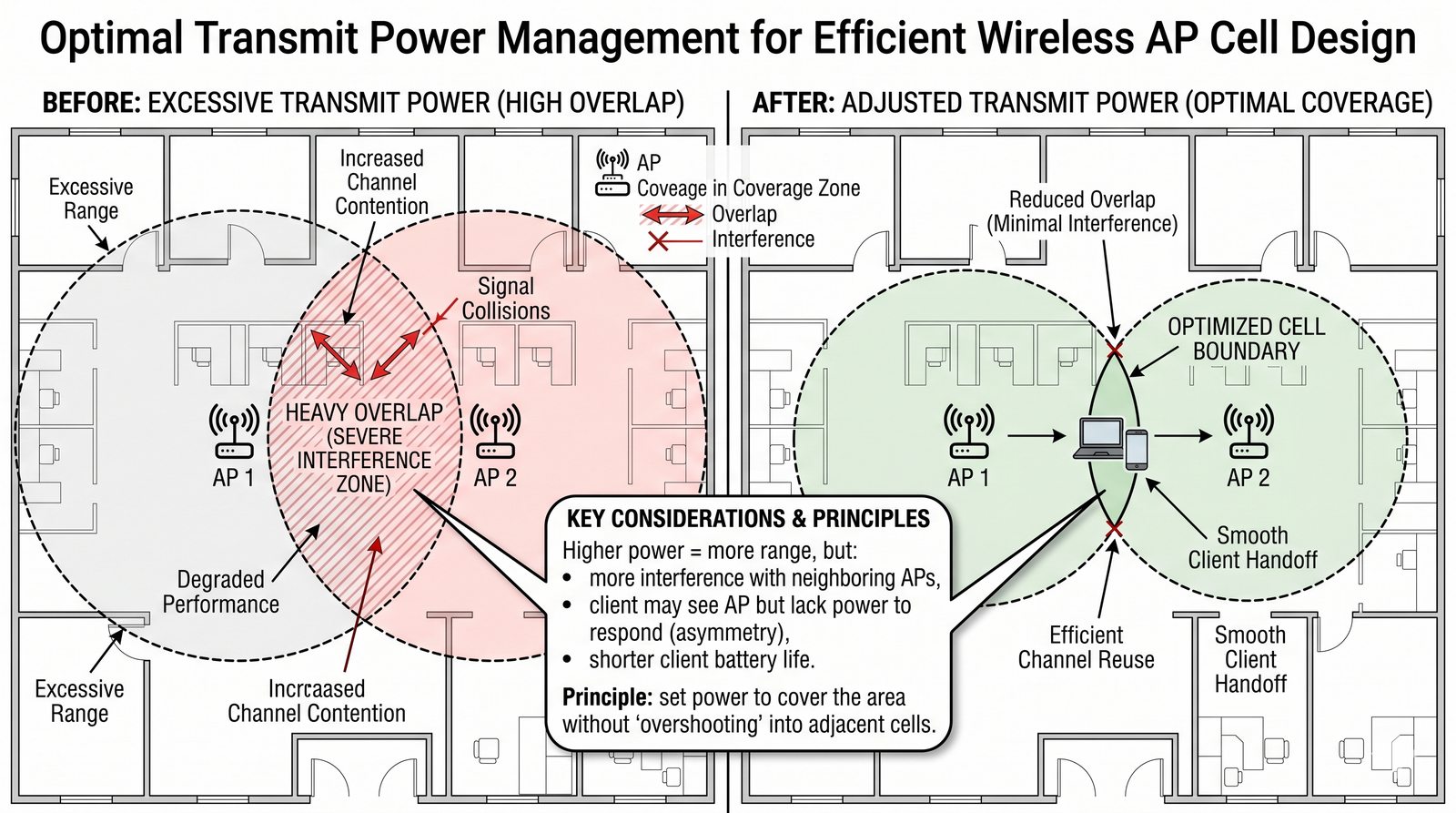

Jednym z najbardziej rozpowszechnionych błędów projektowych popełnianych przez niedoświadczonych administratorów jest ustawianie mocy nadawania punktów dostępowych na maksymalną dostępną wartość (100% / np. 20–23 dBm) w złudnym przekonaniu, że zapewni to „najlepszy możliwy zasięg”. W rzeczywistości działanie takie niemal zawsze prowadzi do katastrofy wydajnościowej sieci wielokomórkowej.

Pierwszą konsekwencją przewymiarowania mocy jest asymetria mocy nadawania (Power Asymmetry) pomiędzy punktem dostępowym a stacją kliencką. Profesjonalny AP zasilany z instalacji PoE potrafi nadawać z mocą 100–200 mW (+20 do +23 dBm) i posiada zaawansowane anteny o wysokim zysku. Z kolei kieszonkowy smartfon lub tablet, zasilany z miniaturowej baterii, nadaje z mocą zaledwie 10–25 mW (+10 do +14 dBm) i dysponuje miniaturową, zintegrowaną anteną. W efekcie stacja mobilna „słyszy” punkt dostępowy z dużej odległości i raportuje pełny zasięg na ikonie Wi-Fi, jednak gdy próbuje odpowiedzieć, jej słaby sygnał nie jest w stanie dotrzeć do AP! Powstaje łącze jednostronne, objawiające się gwałtownym zrywaniem połączeń i zawieszaniem transferów.

Drugim krytycznym skutkiem jest prześwietlanie komórek i wywoływanie gigantycznych interferencji współkanałowych (CCI). Punkt dostępowy nadający z pełną mocą emituje sygnał daleko poza obszar własnego biura, przenikając przez ściany i stropy do sąsiednich komórek pracujących na tym samym kanale. Zmusza to wszystkie sąsiednie punkty dostępowe i stacje do ciągłego blokowania transmisji w algorytmie CSMA/CA, paraliżując wydajność całego piętra lub budynku.

Prawidłową zasadą inżynierską jest zbilansowanie mocy AP z mocą najsłabszego typowego klienta mobilnego. W środowiskach biurowych moc nadawania AP w paśmie 5 GHz powinna wynosić typowo od 11 dBm do 14 dBm (około 12–25 mW), a w paśmie 2,4 GHz powinna być jeszcze niższa (około 8–10 dBm ze względu na znacznie lepszą propagację fali niższej częstotliwości). Pozwala to na stworzenie zwartych komórek radiowych, wymusza na urządzeniach terminowe przechodzenie w roaming i umożliwia wielokrotne wykorzystanie tych samych kanałów w obiekcie.

Optymalizacja parametrów pracy punktów dostępowych w środowisku korporacyjnym wymaga odejścia od domyślnych ustawień fabrycznych producenta. Prawidłowa konfiguracja AP powinna opierać się na poniższych żelaznych regułach inżynierskich:

1) Wyłączenie przestarzałych prędkości podstawowych (Disable Low Basic Rates): domyślnie większość AP ma włączone prędkości 1, 2, 5,5 oraz 11 Mb/s dla zgodności ze standardem 802.11b z 1999 roku. Wyłączenie prędkości poniżej 12 Mb/s (lub nawet poniżej 24 Mb/s) przynosi dwie potężne korzyści: po pierwsze, ramki zarządzające (Beacon) są transmitowane z wyższą prędkością, co drastycznie redukuje utratę czasu antenowego (Airtime Overhead); po drugie, sztucznie kurczy komórkę radiową dla wolnych stacji, zmuszając „lepkich klientów” (Sticky Clients) do szybszego przejścia w roaming;

2) Dyscyplina szerokości kanałów: w gęstych sieciach biurowych należy bezwzględnie unikać kanałów 80 i 160 MHz. W paśmie 5 GHz standardem powinny być kanały 20 MHz lub 40 MHz, co gwarantuje wystarczającą liczbę nienakładających się częstotliwości i eliminuje interferencje CCI;

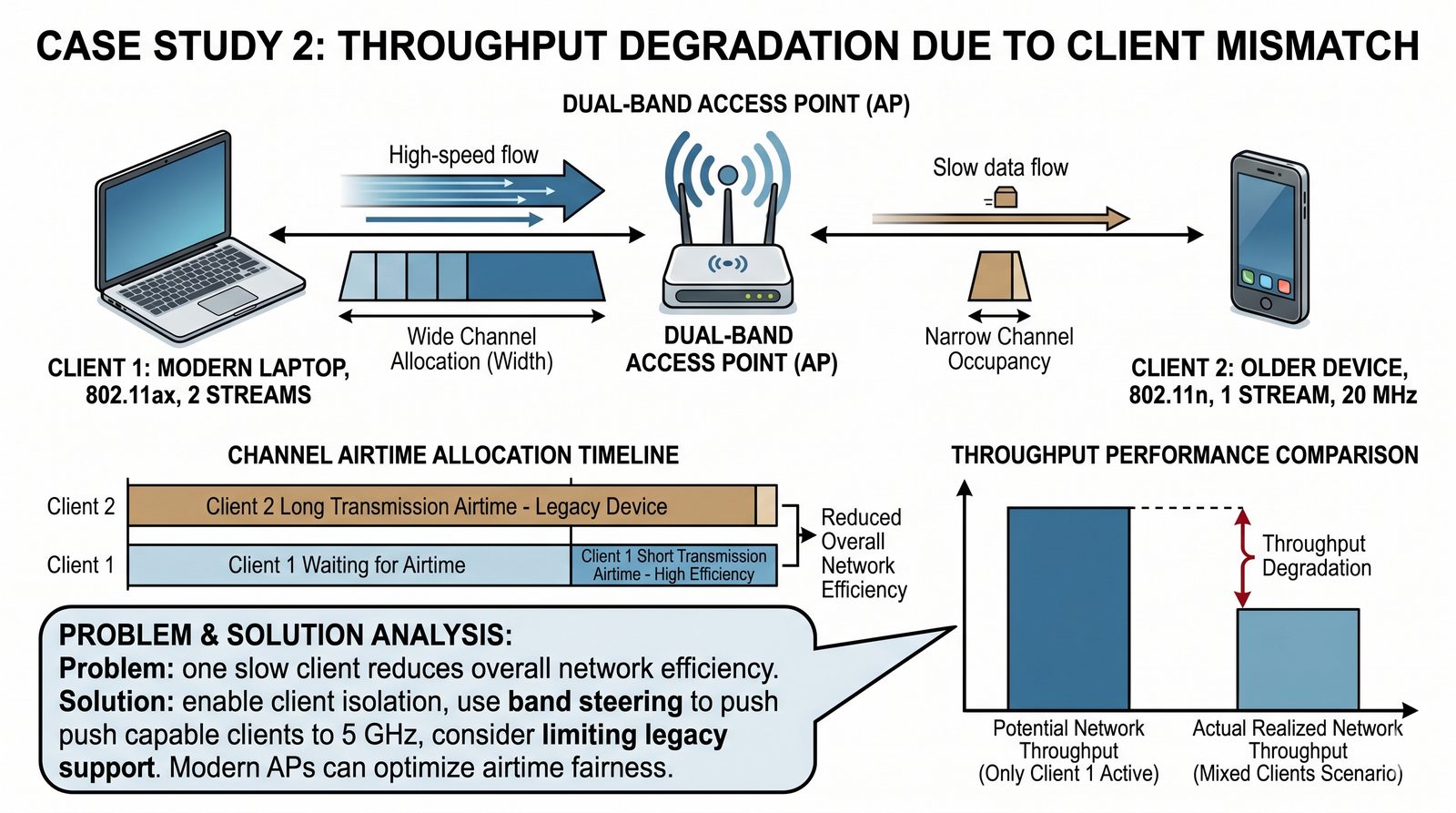

3) Sterowanie pasmem (Band Steering): wymuszenie łączenia urządzeń dwupasmowych w szybszym i czystszym paśmie 5 GHz (oraz 6 GHz) poprzez opóźnianie odpowiedzi na zapytania Probe Request wysyłane przez klientów w paśmie 2,4 GHz;

4) Standardy bezpieczeństwa i ochrona ramek: bezwzględne wyłączenie przestarzałych trybów WEP oraz WPA-TKIP; wdrożenie WPA2-AES z migracją do WPA3-Personal/Enterprise oraz obowiązkowe włączenie ochrony ramek zarządzających PMF (Protected Management Frames / 802.11w), co zabezpiecza użytkowników przed atakami Deauth DoS; 5) Separacja ruchu sieciowego: każdy rozgłaszany SSID musi być powiązany z odrębnym identyfikatorem VLAN (np. VLAN 10 – Pracownicy, VLAN 20 – Goście z izolacją Client Isolation, VLAN 30 – Urządzenia IoT) na poziomie magistrali 802.1Q.

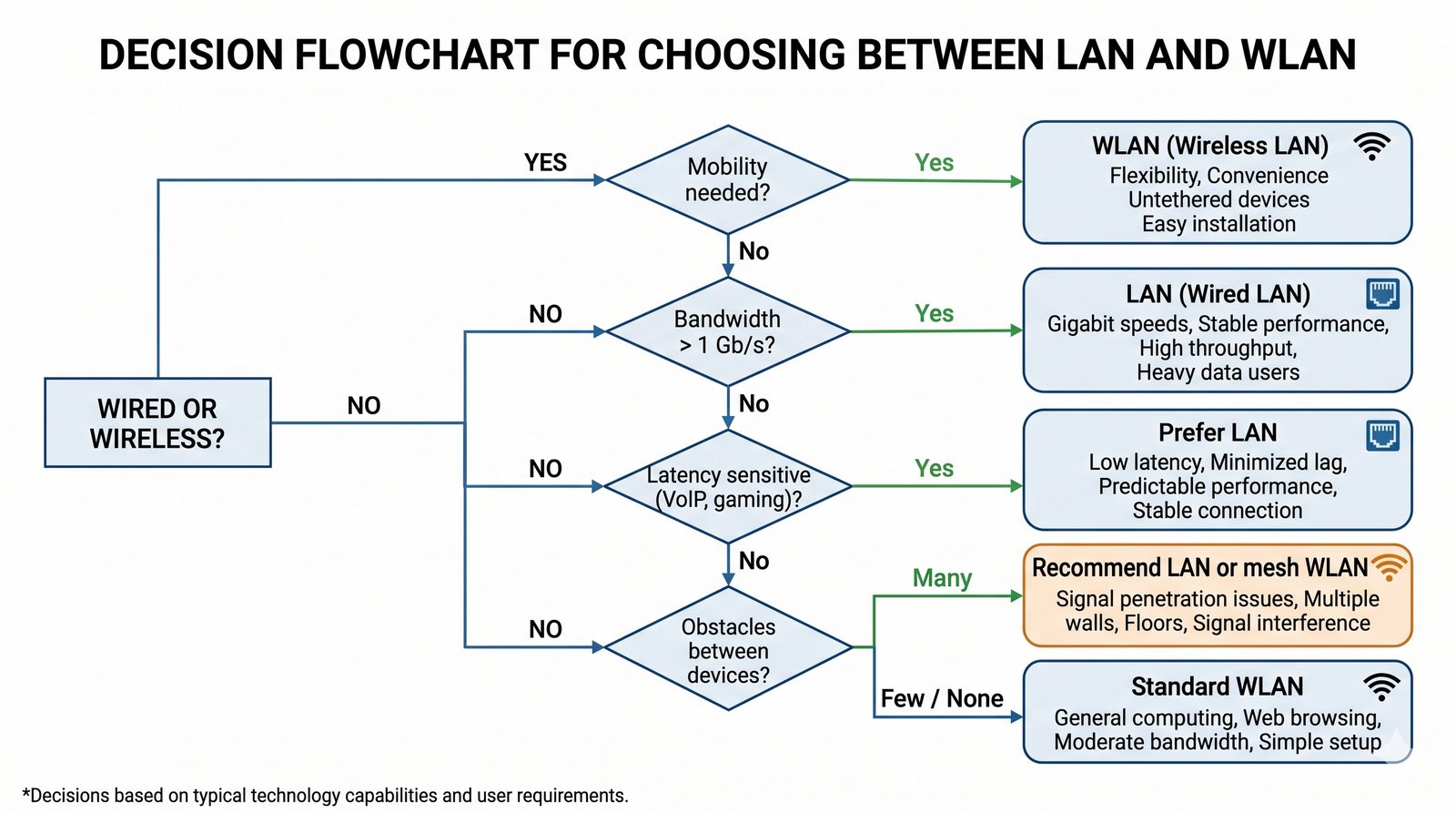

Wybór pomiędzy medium kablowym (Ethernet IEEE 802.3) a bezprzewodowym (Wi-Fi IEEE 802.11) jest jedną z najważniejszych decyzji na etapie projektowania infrastruktury teleinformatycznej. Zrozumienie fundamentalnych różnic fizycznych i protokołowych pozwala uniknąć nierealistycznych oczekiwań wobec technologii radiowej:

1) Charakterystyka medium i tryb dupleksu: sieć Ethernet wykorzystuje dedykowany tor kablowy (miedziany lub światłowodowy), w pełni odizolowany od otoczenia, pracujący w pełnym dupleksie (Full-Duplex). Oznacza to, że urządzenie może jednocześnie nadawać i odbierać dane z pełną prędkością nominalną (np. 1000 Mb/s w obu kierunkach równolegle) bez ryzyka kolizji. Sieć Wi-Fi wykorzystuje otwarty eter, pracując w półdupleksie (Half-Duplex) z rywalizacją o medium (CSMA/CA), gdzie w danym wycinku widma w danej chwili może nadawać tylko jedno urządzenie;

2) Determinizm opóźnień (Latency i Jitter): w sieci przewodowej LAN opóźnienia pakietowe są stałe, przewidywalne i wynoszą poniżej 1 milisekundy przy braku fluktuacji opóźnień. W sieci WLAN opóźnienia są zmienne stochastycznie, zależą od poziomu szumu, liczby rywalizujących stacji oraz retransmisji, osiągając typowo od kilku do kilkudziesięciu milisekund;

3) Skalowalność i pojemność pasma: w przełączanej sieci Ethernet dołączenie kolejnego komputera do wolnego portu przełącznika dodaje do sieci dedykowane, nowe pasmo transmisyjne (np. 1 Gb/s). W sieci Wi-Fi dołączenie kolejnych klientów do tego samego punktu dostępowego dzieli to samo stałe pasmo radiowe pomiędzy większą liczbę użytkowników, obniżając średnią prędkość przypadającą na urządzenie;

4) Bezpieczeństwo fizyczne: w sieci Ethernet port fizyczny znajduje się w kontrolowanym budynku lub gnieździe ściennym, co uniemożliwia podsłuch bez bezpośredniego wpięcia. W sieci Wi-Fi fale rozchodzą się poza granice obiektu, zmuszając do stosowania zaawansowanych mechanizmów kryptograficznych na każdym etapie transmisji.

W nowoczesnych projektach sieci kampusowych i korporacyjnych często pojawia się koncepcja „biura w pełni bezprzewodowego” (All-Wireless Office). Choć eliminacja okablowania biurkowego jest atrakcyjna pod względem estetycznym i elastyczności aranżacji przestrzeni, bezkrytyczne przeniesienie wszystkich zasobów do sieci radiowej prowadzi do poważnych problemów z niezawodnością.

Inżynieria teleinformatyczna nakłada ścisłe kryteria kwalifikacji urządzeń do medium przewodowego lub bezprzewodowego:

Urządzenia bezwzględnie wymagające połączenia kablowego (Ethernet):
1) Serwery i macierze pamięci masowej (SAN/NAS) – wymagają deterministycznej przepustowości na poziomie 10/25/100 Gb/s, zerowych strat pakietów i minimalnych opóźnień dla obsługi baz danych i wirtualizacji; 2) Punkty dostępowe Wi-Fi (AP) – same wymagają wysokiej jakości kabli miedzianych kat. 6/6A o przepustowości 2,5G/5G/10GBASE-T z zasilaniem PoE+ / PoE++ (IEEE 802.3bt); 3) Kamery monitoringu wizyjnego IP (CCTV) – generują ciągły, nieprzerwany strumień wideo 24/7 o wysokim bitrate; umieszczenie kilkudziesięciu kamer w sieci Wi-Fi doprowadziłoby do całkowitego zablokowania czasu antenowego; 4) Stacjonarne stanowiska inżynierskie, CAD i renderingu – wymagające przesyłania setek gigabajtów danych bez narzutów radiowych.

Urządzenia dedykowane dla sieci bezprzewodowej (Wi-Fi):
1) Urządzenia wysoce mobilne – laptopy pracowników, smartfony, tablety, czytniki magazynowe na wózkach widłowych, terminale płatnicze POS; 2) Strefy gości i sale konferencyjne – gdzie użytkownicy rotują dynamicznie, a priorytetem jest łatwość nawiązania połączenia; 3) Rozproszone sensory IoT i automatyka budynkowa – urządzenia o niskich wymaganiach pasmowych (odczyt temperatury, czujniki otwarcia drzwi), gdzie koszt doprowadzenia kabla byłby ekonomicznie nieuzasadniony.

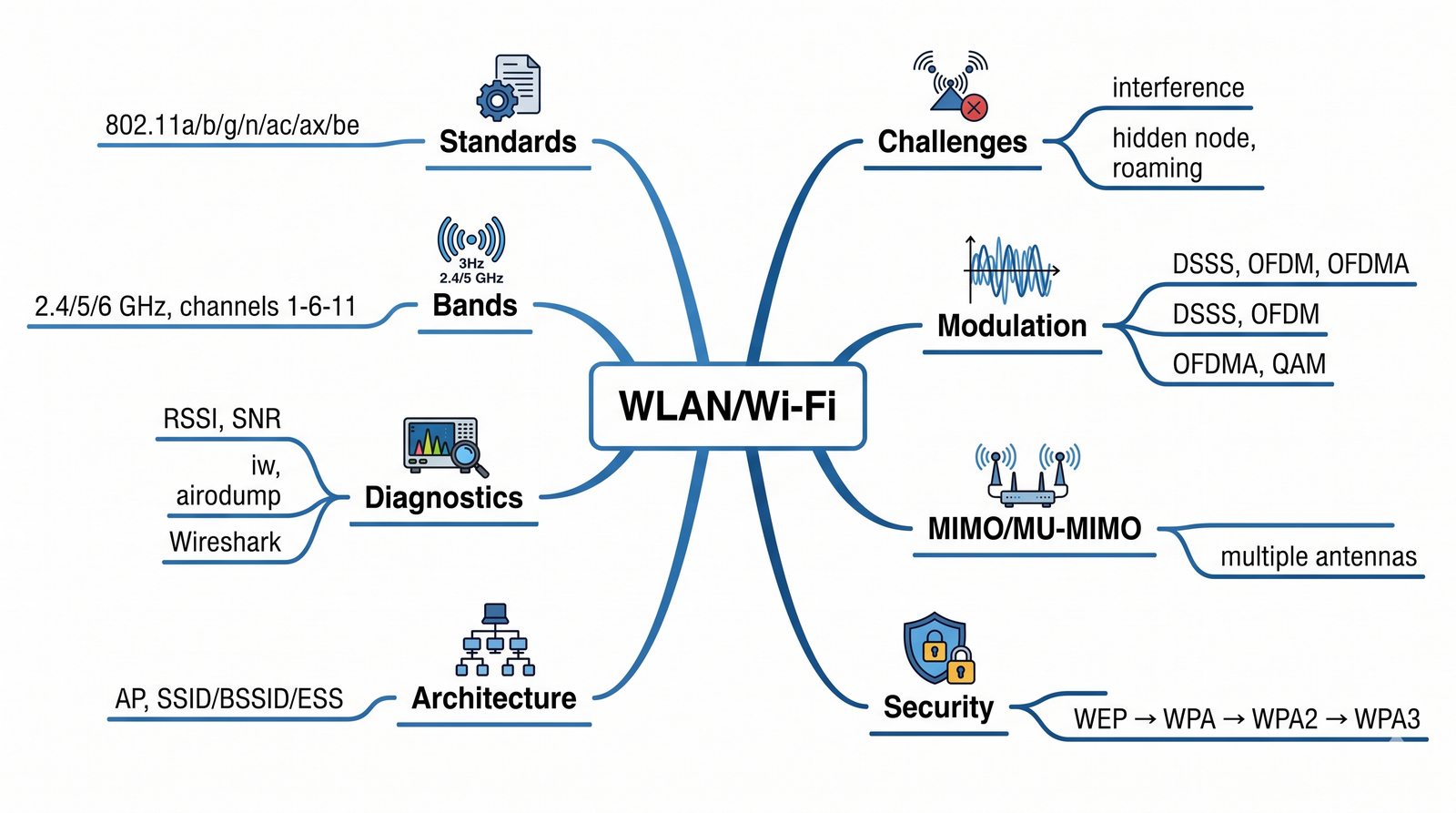

W ramach modułu poświęconego sieciom bezprzewodowym WLAN przeanalizowaliśmy pełen przekrój zagadnień determinujących funkcjonowanie współczesnej łączności radiowej: od elektrodynamiki fal w przestrzeni otwartej, poprzez architekturę ramki 802.11 i unikanie kolizji CSMA/CA, aż po zaawansowane procedury audytowe i metodykę Site Survey.

Kluczowe wnioski techniczne modułu obejmują: 1) Specyfikę medium: sieć radiowa jest medium otwartym, współdzielonym i półdupleksowym; rzeczywista przepustowość użytkowa (Goodput) wynosi w praktyce zaledwie 50–65% wynegocjowanej prędkości warstwy fizycznej z powodu narzutów preambuł, nagłówków, ramek ACK i przerw rywalizacji;

2) Dyscyplinę alokacji pasma: bezwzględne stosowanie wyłącznie kanałów 1, 6 i 11 o szerokości 20 MHz w paśmie 2,4 GHz oraz unikanie zbyt szerokich kanałów (preferowanie 20/40 MHz) w gęstych instalacjach 5 GHz jest jedynym sposobem na eliminację niszczących interferencji sąsiedniokanałowych (ACI);

3) Ewolucję technik transmisyjnych: rozwój od prymitywnego rozpraszania DSSS w 802.11b, przez modulację ortogonalną OFDM w 802.11a/g/n/ac i zwielokrotnienie wieloantenowe MIMO, po rewolucyjny wielodostęp OFDMA dzielący pasmo na jednostki zasobów (RU) oraz agregację wielu pasm MLO w standardach Wi-Fi 6 i Wi-Fi 7;

4) Standardy bezpieczeństwa: bezwzględne wyeliminowanie przestarzałych mechanizmów WEP i WPA-TKIP na rzecz WPA2-Enterprise z protokołem 802.1X/EAP-TLS w sieciach firmowych oraz WPA3 z protokołem SAE i ochroną ramek zarządzających PMF (802.11w).

Podsumowując wiedzę inżynierską, każdy projektant i diagnosta sieci bezprzewodowych powinien w swojej praktyce zawodowej kierować się następującymi fundamentalnymi regułami:

1) Projektuj pod pojemność, a nie pod zasięg: w nowoczesnych sieciach wąskim gardłem nie jest brak zasięgu, lecz brak czasu antenowego (Airtime). Zamiast kilku AP pracujących z pełną mocą, należy stosować gęstszą siatkę punktów dostępowych o obniżonej mocy nadawania (11–14 dBm), co pozwala na wielokrotne wykorzystanie kanałów i eliminuje interferencje CCI;

2) Przestrzegaj progów jakościowych sygnału: dla stabilnej obsługi aplikacji biznesowych (VoIP, wideo, systemy ERP) minimalny poziom mocy odebranej musi wynosić RSSI ≥ –65 dBm, stosunek sygnału do szumu SNR ≥ 25 dB, a poziom retransmisji na porcie radiowym nie może przekraczać 10%;

3) Wyłącz najniższe prędkości podstawowe: usunięcie prędkości 1, 2, 5,5 i 11 Mb/s drastycznie ogranicza narzut ramek Beacon w eterze i wymusza na stacjach sprawny roaming, eliminując zjawisko blokowania komórki przez odległe urządzenia;

4) Nie diagnozuj widma snifferem pakietów: jeśli sieć wykazuje lawinowy wzrost retransmisji i spadki transferu, których nie wyjaśnia ruch w Wiresharku, użyj analizatora widma RF (Spectrum Analyzer), aby wykryć pozasieciowe zakłócenia warstwy 1 (Bluetooth, mikrofalówki, aparatura przemysłowa);

5) Opieraj decyzje na badaniach Site Survey: profesjonalne wdrożenie sieci radiowej musi opierać się na predykcyjnym modelowaniu CAD oraz powykonawczym audycie walidacyjnym dokumentowanym mapami pokrycia (Heatmapami).

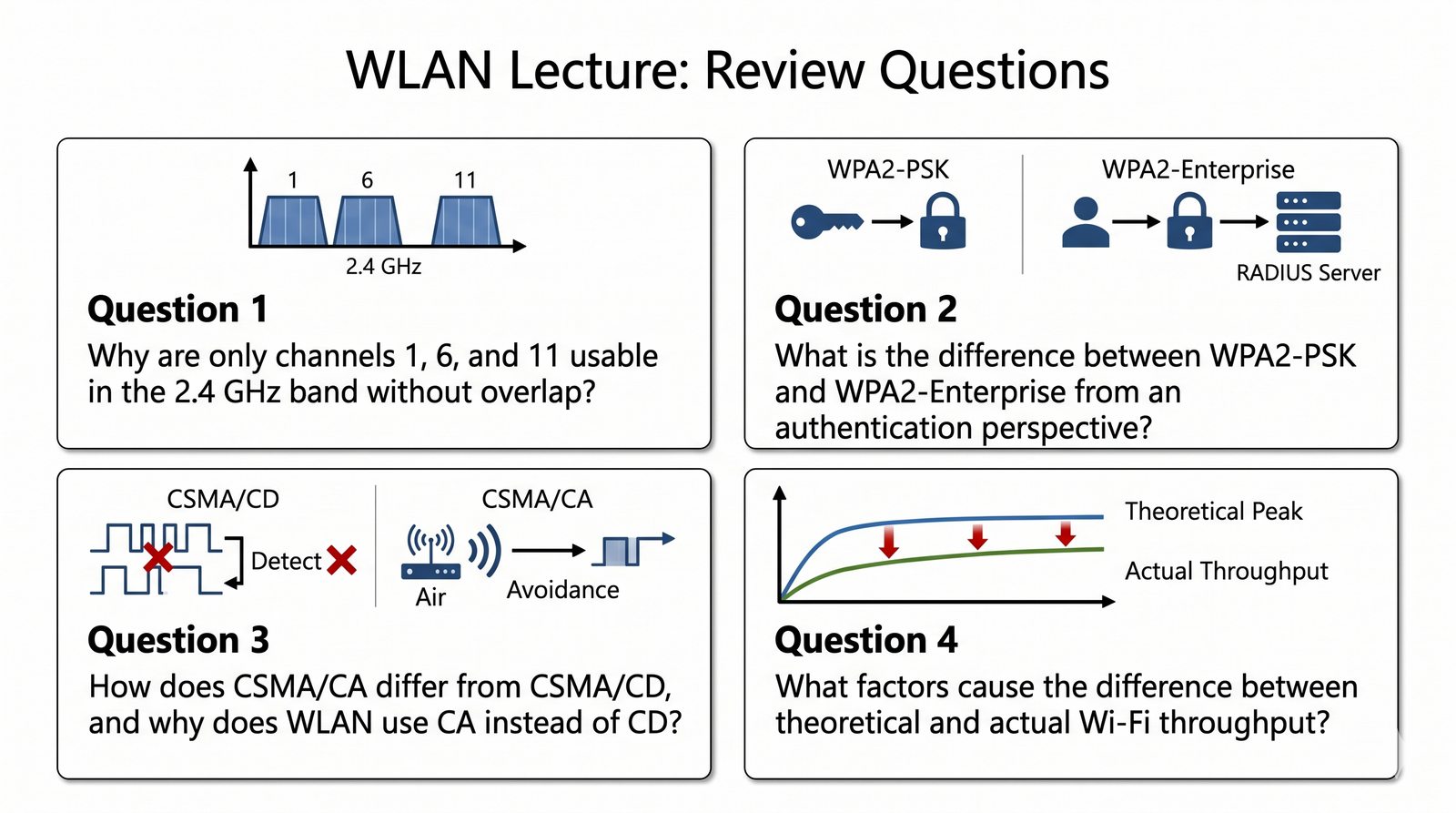

Wyczerpujące odpowiedzi akademickie na pytania kontrolne:

Pytanie 1: Dlaczego w paśmie 2,4 GHz dopuszcza się w planowaniu sieci wyłącznie kanały 1, 6 i 11, a wybór np. kanału 3 jest kardynalnym błędem?
Odpowiedź akademicka: Kanały w paśmie 2,4 GHz mają rastr częstotliwości środkowych co 5 MHz (kanał 1 to 2412 MHz, kanał 2 to 2417 MHz itd.), podczas gdy nominalna maska widmowa sygnału Wi-Fi o szerokości 20 MHz zajmuje w rzeczywistości od 20 do 22 MHz. Kanały 1, 6 i 11 są jedynym zbiorem w całym paśmie ISM, którego częstotliwości środkowe są oddalone o 25 MHz, co zapewnia pełną separację widmową bez nakładania się energii. Wybór kanału pośredniego (np. kanału 3) generuje niszczące interferencje sąsiedniokanałowe (ACI) dla obu sąsiednich komórek (na kanale 1 i kanale 6). Odbiorniki na kanałach 1 i 6 nie potrafią zdekodować obcej preambuły nastrojonej na inną częstotliwość, traktując sygnał z kanału 3 jako destrukcyjny szum radiowy, co niszczy SNR, wywołuje błędy CRC i lawinowe retransmisje.

Pytanie 2: Na czym polega fundamentalna różnica w bezpieczeństwie pomiędzy WPA2-Personal a WPA3-Personal w kontekście ataków słownikowych?
Odpowiedź akademicka: W WPA2-Personal stacja i AP realizują 4-drożny uścisk dłoni EAPOL oparty na kluczu PMK wyliczonym wprost z hasła współdzielonego PSK (poprzez funkcję PBKDF2). Jeśli atakujący przechwyci pakiety tego uścisku (co może wymusić wysłaniem ramki Deauth), może zabrać przechwycony plik PCAP i przeprowadzić atak słownikowy offline (Brute-Force) na własnym komputerze z kartami GPU, testując miliony haseł na sekundę bez jakiejkolwiek interakcji z siecią. W WPA3-Personal uścisk PSK zastąpiono protokołem SAE (Simultaneous Authentication of Equals / Dragonfly, RFC 7664). Protokół ten wykorzystuje schemat dowodu z wiedzą zerową (Zero-Knowledge Proof) i kryptografię krzywych eliptycznych. Dane wymieniane w eterze nie pozwalają na weryfikację poprawności hasła offline – każde sprawdzenie hasła wymaga przeprowadzenia pełnej sesji interaktywnej na żywo z punktem dostępowym, co całkowicie uniemożliwia ataki słownikowe offline.

Analiza odpowiedzi na kolejne zagadnienia egzaminacyjne:

Pytanie 3: Dlaczego wysoka wartość wskaźnika poziomu sygnału RSSI (np. –55 dBm) nie gwarantuje szybkiego i stabilnego transferu danych?
Odpowiedź akademicka: Przepustowość warstwy fizycznej (indeks modulacji MCS) oraz bezbłędny odbiór symboli zależą nie od samej bezwzględnej mocy odebranego sygnału (RSSI), lecz od stosunku sygnału do szumu (SNR – Signal-to-Noise Ratio) oraz dostępności czasu antenowego (Airtime). Jeśli stacja odbiera sygnał na poziomie –55 dBm, ale w otoczeniu pracuje silne źródło zakłóceń elektromagnetycznych (np. uszkodzona kuchenka mikrofalowa lub nadajnik nie-Wi-Fi) podnoszące poziom szumów tła do –60 dBm, wówczas stosunek SNR wynosi zaledwie (-55) - (-60) = +5 dB. Taki margines uniemożliwia odbiór wysokich modulacji QAM i powoduje lawinowe błędy bitowe. Ponadto, nawet przy doskonałym SNR, kanał radiowy może być w 90% nasycony ruchem obcych stacji (interferencje CCI), co w algorytmie CSMA/CA blokuje stację w procedurze Backoff i redukuje transfer niemal do zera.

Pytanie 4: Jaka jest fundamentalna różnica pomiędzy trybem bezładnym (Promiscuous Mode) a trybem monitora (Monitor Mode) w karcie sieciowej?
Odpowiedź akademicka: Tryb Promiscuous (Bezładny) jest pojęciem ze świata sieci przewodowych Ethernet (oraz stacji Wi-Fi asocjowanej z AP w trybie managed). W tym trybie karta wyłącza filtr własnego adresu MAC i przekazuje do systemu operacyjnego wszystkie ramki danych pojawiające się w danym segmencie, jednak karta nadal musi być fizycznie połączona z siecią (zalogowana i zsynchronizowana), a system widzi wyłącznie zdekodowane nagłówki Ethernet II. Tryb Monitor (rfmon) jest specyficzny wyłącznie dla sieci radiowych 802.11. Karta w trybie monitora nie jest połączona ani zautoryzowana z żadnym punktem dostępowym – odbiornik radiowy przechwytuje z eteru absolutnie wszystkie surowe ramki radiowe 802.11 przesyłane na danym kanale: ramki zarządzające (Beacon, Probe, Deauth), ramki kontrolne (ACK, RTS/CTS) oraz zaszyfrowane ramki danych obcych sieci wraz z metadanymi fizycznymi nagłówka RadioTap.

Wyczerpujące omówienie zagadnień podsumowujących:

Pytanie 5: Z czego wynika fakt, że realna przepustowość użytkowa (Goodput) w sieci Wi-Fi wynosi zaledwie około 50–60% wynegocjowanej prędkości warstwy fizycznej (PHY Rate)?
Odpowiedź akademicka: Wynika to z sumarycznego wpływu narzutów protokołowych warstwy fizycznej i łącza danych w środowisku współdzielonym półdupleksu (Half-Duplex): 1) Każda ramka jest poprzedzona preambułą synchronizacyjną PLCP i nagłówkiem fizycznym wysyłanym z najniższą prędkością podstawową (BPSK); 2) Protokół CSMA/CA wymusza sztywne przerwy czasowe SIFS i DIFS oraz odliczanie losowych szczelin czasowych Backoff (Slot Time); 3) Każda odebrana ramka unicast wymaga odesłania potwierdzenia ACK przez odbiorcę (co zajmuje dodatkowy czas antenowy i przełączanie torów Tx/Rx); 4) Występują nieuniknione kolizje i retransmisje pakietów (typowo 5–10% ruchu); 5) Znaczną część pasma pochłania ruch zarządzający (cykliczne ramki Beacon, Probe Request/Response). Wszystkie te czynniki sprawiają, że czyste dane aplikacji stanowią jedynie ułamek całkowitego strumienia bitów przesyłanych w kanale radiowym.

Pytanie 6: W jaki sposób standard IEEE 802.11r (Fast BSS Transition) redukuje czas przełączania klienta podczas roamingu z ponad 1 sekundy do poniżej 50 ms?
Odpowiedź akademicka: W tradycyjnym roamingu WPA2-Enterprise stacja po przejściu do nowego punktu dostępowego musi zerwać łączność ze starym AP, wysłać zapytanie o asocjację, przeprowadzić pełne uwierzytelnienie 802.1X/EAP z odpytaniem serwera RADIUS (wielokrotna wymiana pakietów przez sieć dosyłową zajmująca setki milisekund) i wykonać 4-drożny uścisk EAPOL-Key. Standard IEEE 802.11r wprowadza hierarchiczną strukturę kluczy kryptograficznych: klucz nadrzędny PMK-R0 pozostaje w kontrolerze WLC, który z wyprzedzeniem wyprowadza lokalne klucze PMK-R1 dla wszystkich sąsiednich punktów dostępowych w domenie mobilności. Ponadto 802.11r integruje uścisk dłoni 4-Way Handshake bezpośrednio z ramkami reasocjacji (Authentication / Reassociation Frames). W efekcie stacja nawiązuje szyfrowaną łączność z nowym AP w zaledwie 4 krótkich ramkach radiowych wymienianych lokalnie, bez angażowania serwera RADIUS, skracając czas przerwy do poziomu niewyczuwalnego dla ludzkiego ucha w rozmowie VoIP.

W celu praktycznego utrwalenia wiedzy inżynierskiej student powinien zrealizować w środowisku laboratoryjnym poniższy trzystopniowy scenariusz diagnostyczny:

Zadanie 1: Zaawansowana inspekcja możliwości kontrolera radiowego w systemie Linux
Otwórz terminal i wydaj polecenie iw list. Przeanalizuj zwróconą specyfikację sprzętową: 1) Odczytaj, czy karta obsługuje pasmo 5 GHz oraz najnowsze pasmo 6 GHz; 2) Sprawdź tabelę Supported interface modes i potwierdź obecność trybu monitor; 3) Zidentyfikuj obsługiwane szerokości kanałów (HT20, HT40, VHT80, VHT160) oraz maksymalny indeks modulacji MCS i liczbę strumieni przestrzennych NSS. Następnie połącz się z siecią laboratoryjną i poleceniem iw dev wlan0 link odczytaj bieżący poziom sygnału (dBm), częstotliwość, szerokość kanału oraz wynegocjowany Tx Bitrate.

Zadanie 2: Konfiguracja trybu monitora i pasywne profilowanie eteru narzędziem airodump-ng
Uruchom procedurę przygotowania karty do nasłuchu:
sudo airmon-ng check kill
sudo airmon-ng start wlan0
Następnie uruchom pasywny skaner: sudo airodump-ng --band a wlan0mon (przełącznik --band a ogranicza skanowanie do pasma 5 GHz). Zidentyfikuj w konsoli: 1) Liczbę wykrytych BSSID i rozkład używanych kanałów; 2) Obecność sieci o szerokościach kanałów 40 i 80 MHz; 3) Stacje klienckie i ich powiązanie z konkretnymi BSSID; 4) Znajdź sieć testową, zablokuj nasłuch na jej kanale i zarejestruj surowy zrzut do pliku: sudo airodump-ng -c 36 --bssid <MAC_AP> -w lab_wlan wlan0mon.

Zadanie 3: Sekcja anatomiczna ramki Beacon w programie Wireshark
Otwórz wygenerowany plik lab_wlan-01.cap w programie Wireshark. Zastosuj filtr wyświetlania wlan.fc.type_subtype == 8 (izolujący ramki Beacon). Wybierz pojedynczą ramkę i przeanalizuj jej strukturę w oknie szczegółów: 1) Rozwiń nagłówek Radiotap Header i odczytaj poziom sygnału antenowego w dBm oraz częstotliwość odbiornika; 2) Zbadaj pole IEEE 802.11 Beacon frame i odczytaj wartość Beacon Interval oraz Timestamp; 3) Rozwiń sekcję Tagged parameters: odczytaj identyfikator SSID, listę Supported Rates (rozróżniając prędkości Basic i Supported), a także przeanalizuj strukturę RSN Information – wskaż używany algorytm zarządzania kluczem (AKM: PSK lub SAE) oraz szyfr jednostkowy (Cipher: AES-CCMP).

Wykraczając poza podstawowe narzędzia administracyjne, profesjonalna inżynieria i bezpieczeństwo sieci bezprzewodowych wykorzystuje zaawansowany ekosystem specjalistycznych platform komercyjnych i środowisk programistycznych:

1) Ekahau AI Pro & Ekahau Sidekick 2 – niekwestionowany standard korporacyjny w zakresie projektowania, planowania i certyfikacji sieci Wi-Fi. Urządzenie Sidekick 2 to precyzyjny, skalibrowany kombajn sprzętowy zawierający cztery niezależne moduły radiowe dla pasm 2,4 GHz, 5 GHz i 6 GHz oraz dwa ultraszybkie analizatory widma RF. Oprogramowanie Ekahau AI Pro wykorzystuje algorytmy uczenia maszynowego do automatycznego rozmieszczania punktów dostępowych, symulacji tłumienia ścian w trójwymiarze oraz generowania raportów zgodności ze standardami jakościowymi;

2) Hamina Wireless – nowoczesna, chmurowa platforma do szybkiego projektowania sieci Wi-Fi, łączności komórkowej 5G Private oraz technologii BLE/IoT, pozwalająca na bezpośredni import cyfrowych modeli budynków BIM (Building Information Modeling);

3) Platforma WiGLE (Wireless Geographic Logging Engine – WiGLE.net) – globalna, otwarta baza danych geoprzestrzennych sieci bezprzewodowych. Umożliwia inżynierom i audytorom korelację zebranych danych z koordynatami GPS w celu badania skali zagęszczenia sieci w wybranym mieście lub rejonie geograficznym oraz analizy trendów migracji technologii szyfrowania (np. procentowego udziału WPA3 w danym kraju);

4) Biblioteka Scapy w języku Python – potężne środowisko programistyczne umożliwiające niskopoziomowe tworzenie, modyfikowanie, wstrzykiwanie i analizę dowolnych ramek standardu IEEE 802.11. Diagnosta może w kilkunastu wierszach kodu napisać własny skaner sieci, symulator punktu dostępowego emitujący niestandardowe elementy informacyjne (Beacon Fuzzing) lub narzędzie badające podatność urządzeń klienckich na błędnie sformatowane ramki asocjacyjne.

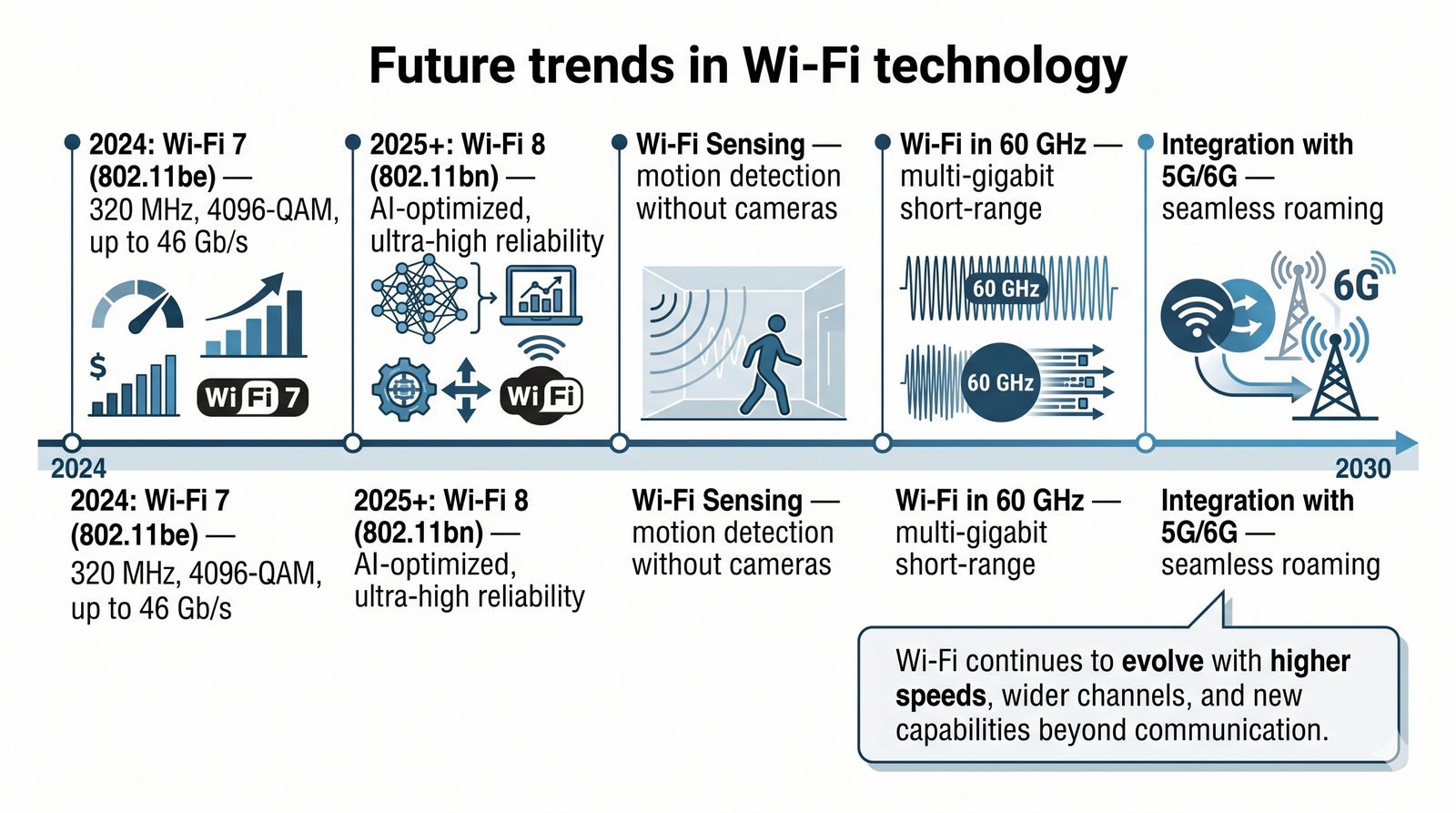

Standardy bezprzewodowe rodziny IEEE 802.11 wkraczają w nową erę, w której priorytetem przestaje być wyłącznie bicie kolejnych rekordów prędkości szczytowej w warunkach laboratoryjnych, a staje się gwarancja deterministycznych opóźnień (Ultra-Low Latency) oraz maksymalna niezawodność łącza w gęstych środowiskach wielourządzeniowych.

Zatwierdzony w 2024 roku standard Wi-Fi 7 (IEEE 802.11be – Extremely High Throughput, EHT) wprowadza cztery fundamentalne innowacje: 1) Kanały o szerokości 320 MHz – dostępne w pasmie 6 GHz, podwajające przepustowość w stosunku do Wi-Fi 6; 2) Modulację 4096-QAM – kodującą aż 12 bitów w symbolu transmisyjnym; 3) Puncturing (Punctured Transmission) – mechanizm pozwalający na „wycięcie” wąskiego zablokowanego fragmentu kanału (np. 20 MHz zakłóconego przez radar) i jednoczesne nadawanie na pozostałych 60 lub 140 MHz wolnego pasma, eliminując konieczność porzucania całego szerokiego kanału;

4) MLO (Multi-Link Operation) – absolutnie rewolucyjną technologię agregacji pasm. Dotychczas stacja Wi-Fi mogła być połączona z AP tylko w jednym paśmie naraz (albo 2,4 GHz, albo 5 GHz). Technologia MLO pozwala stacji na jednoczesne transmitowanie i odbieranie danych na wielu pasmach (np. 5 GHz i 6 GHz) równolegle! Dane mogą być sumowane dla uzyskania ekstremalnej przepustowości lub duplikowane w celu uzyskania zerowej stopy utraty pakietów i opóźnień poniżej 5 milisekund (kluczowych dla wirtualnej rzeczywistości VR/AR, telemedycyny i autonomicznych robotów przemysłowych).

Równolegle grupa robocza IEEE rozpoczęła już prace nad kolejną generacją – Wi-Fi 8 (IEEE 802.11bn – Ultra High Reliability, UHR), której ratyfikacja planowana jest na lata 2027–2028. Wi-Fi 8 nie podnosi maksymalnej szerokości kanałów ani stopni modulacji, lecz koncentruje się na: 1) Koordynacji przestrzennej wielu sąsiednich punktów dostępowych (Coordinated Beamforming, Coordinated OFDMA i Distributed MIMO), gdzie sąsiednie AP współpracują ze sobą jak jedna wielka stacja bazowa; 2) Płynnej regulacji mocy i prędkości w celu eliminacji zjawiska nagłych skoków opóźnień (Zero-Jitter Wi-Fi); 3) Deterministycznym dostępie do medium dla krytycznych procesów przemysłowych Przemysłu 4.0.

Niniejsza część kursu wyposażyła Państwa w kompleksowy aparat pojęciowy, matematyczny i inżynierski niezbędny do projektowania, optymalizacji oraz zaawansowanej diagnostyki bezprzewodowych sieci lokalnych WLAN. Poznali Państwo fizyczne uwarunkowania propagacji fal elektromagnetycznych w pasmach 2,4 GHz, 5 GHz i 6 GHz, mechanizmy modulacji cyfrowej od DSSS po OFDMA, a także rygorystyczne procedury kontroli dostępu do medium z unikaniem kolizji CSMA/CA.

Szczególną uwagę poświęciliśmy ewolucji mechanizmów bezpieczeństwa: zrozumieli Państwo, dlaczego wdrożenie protokołu WPA3 z wymianą klucza SAE oraz uwierzytelniania korporacyjnego WPA2/WPA3-Enterprise opartego na architekturze IEEE 802.1X i protokole EAP-TLS stanowi fundament odporności teleinformatycznej współczesnej organizacji. Umiejętność posługiwania się analizatorem pakietów Wireshark w trybie monitora, interpretacja metryk nagłówka RadioTap, odczyt parametrów konstelacji QAM oraz metodyka badań Site Survey z tworzeniem map pokrycia (Heatmap) stanowią nieodzowny element warsztatu profesjonalnego inżyniera sieciowego.

W kolejnej części kursu – Część 4: Modele referencyjne ISO/OSI oraz architektura TCP/IP – wzniesiemy się ponad specyfikę mediów fizycznych. Zbadamy teoretyczny 7-warstwowy model odniesienia ISO/OSI, porównamy go z pragmatyczną architekturą 4-warstwową stosu internetowego TCP/IP, przeanalizujemy procesy enkapsulacji i dekapsulacji jednostek PDU oraz szczegółowo zdefiniujemy role i interfejsy poszczególnych warstw w globalnym ekosystemie sieci teleinformatycznych.
